Беседки с барбекю своими руками для дачи: проекты, чертежи

Пикник – это всегда праздник. Шашлыку, копченой рыбе, овощам на огне посвящается это необычное застолье на природе. Обитатели городских многоэтажек с трудом могут позволить себе даже мясо на мангале, поскольку жарить его иногда просто негде. Крупно везет владельцам частных домов или загородной дачи. Возведение своими руками беседки с барбекю – проект настоящего гурмана и любителя отдыха на свежем воздухе.

Понятие барбекю

За необычным названием скрывается печь (своеобразная гриль) для приготовления пищи. Особенность в том, что строят барбекю не в жилом помещении, а на открытом воздухе. Суть находится между представлениями обычного мангала и русской печи. Основное назначение барбекю состоит в обжарке и копчении продуктов. По совместительству ее можно использовать для многих других способов приготовления блюд, что зависит от устройства печи.

Каждая барбекю в беседке – это уникальное произведение искусства, что отличает ее от таких функциональных объектов, как мангал, духовка, плита, которые являются родственными по назначению сооружениями. Чертежи, размеры и дизайн конструкции – это индивидуальное воплощение вкуса и практической пользы. С точки зрения стоимости материала, трудовых затрат и необходимости особого профессионального подхода беседки с барбекю считаются элитными сооружениями.

Уникальные строения

Большую популярность заслужили авторские проекты. Каждый желающий построить беседку барбекю своими руками предпочитает иметь гриль для дачи с уникальным оформлением и устройством. Для того чтобы самостоятельно воплотить мечту в жизнь, мастеру необходимы глубокое понимание принципа действия, опыт в архитектурных работах и вкус дизайнера. Авторские беседки с устройством под барбекю отличаются индивидуальным подходом к материалу, цвету и конструктивному исполнению печи.

Варианты исполнения

Барбекю может быть отдельным функциональным объектом или частью другого строения. Для небольших финских домиков, открытых беседок это основополагающая конструкция — стены возводятся ради нее.

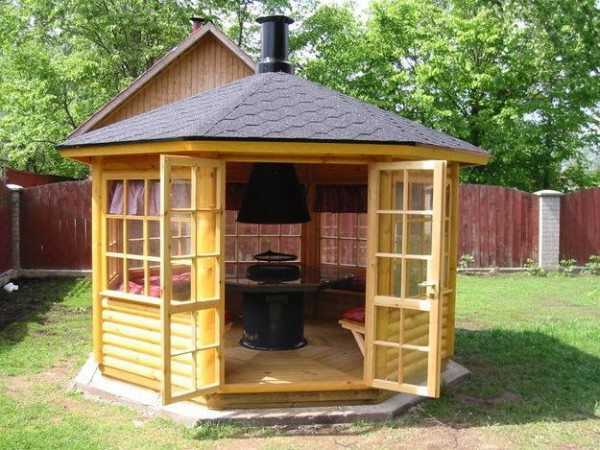

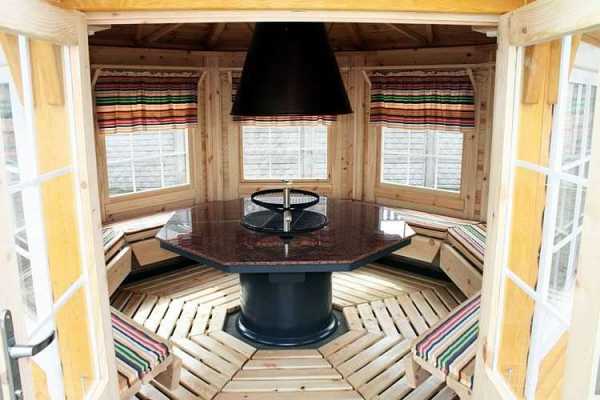

Финский домик — настоящий рай для любителей отдыха в любое время года. Строение представляет собой закрытую беседку, каркас которой выполнен исключительно из древесины, что хорошо сохраняет тепло. Традиционная форма архитектурного объекта – равносторонний многоугольник. Правильная геометрия на чертеже подразумевает четное количество углов, минимум — 6. Такая форма беседки служит для установки барбекю по центру здания с дымоходом, выходящим из вершины купольной крыши.

Функциональное удобство строения продумано до мелочей:

Так как расположение зоны приготовления – центральное, подойти к печи можно с любой стороны.
Установка столешницы вокруг гриля позволяет удобно разместить продукты и столовые приборы.
Стол и скамью по периметру стены отделает круговой проход, благодаря которому можно удобно разместить всех членов семьи или друзей в теплой атмосфере за приятным ужином.
Конструкция включает в себя стеклопакет и входную дверь.

Простая беседка для дачи может служить постройкой под барбекю. От финского домика ее отличает открытая конструкция: в зависимости от проекта может быть несколько стен или просто участок, закрытый кровлей. Расположение печи – вариативное с учетом технических особенностей и пожеланий.

Домик с хозблоком – это многофункциональная дачная постройка. Она является объединением беседки с барбекю и зоны удобств. Последняя, называемая хозблоком – часть строения, используемая для разных нужд. В минимальных возможностях она может служить как жилое помещение с душем, туалетом и местом отдыха, а также хранилищем инвентаря и техники для дачи. Зоны беседки разделяются перегородкой — обычно, несущей стеной хозблока.

Материал для строительства

Требования к строительству печи своими руками высокие. Главное свойство, которым должен обладать материал – огнеупорность. Самыми распространенными и наиболее дешевыми являются барбекю из красного кирпича. В его основе – раствор глины, который сохраняет печь от разрушения на огне.

В отличие от отопительных конструкций, гриль в беседке должна быть изготовлена из материала, обладающего низкой теплопроводностью. В этом от кирпича отстает натуральный камень, который рекомендуется только для облицовки. Такой материал – дорогой, но именно он формирует дизайнерскую ценность авторских барбекю. Традиционное связующее печи из кирпича или камня – та же глина.

Металлические барбекю отличаются малыми габаритами, поскольку толщина стенок небольшая. Они — для тех, кто любит компактность и минимализм. Часто грили из металла — переносные. Ключевую роль играет долговечность металла. Наиболее доступными являются чугун и сталь толщиной от 3 мм. Первый служит долго, но хрупок, может расколоться при резком нагревании. Нержавеющая сталь быстро выгорает, рекомендуется использовать жаропрочную. Металл обладает существенным недостатком – высокой теплопроводностью.

Понятие стационарной печи

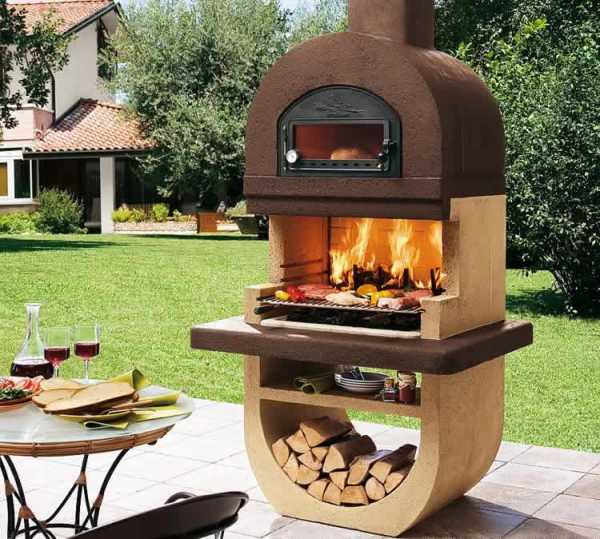

Стационарная печь-барбекю – вариант постоянного пользования. Она строится без возможности перемещения. Строительство своими руками предусматривает тщательный выбор места и закладку фундамента по размерам. Стационарная гриль является частью беседки или финского домика. Для наибольшей эффективности ее чаще всего возводят из кирпича и камня, учитывая многофункциональное использование.

Возведение беседки с печью

Создание беседки с барбекю предусматривает тщательную подготовку проекта. Первым делом – пожарная безопасность. Располагать гриль требуется на ровном месте на расстоянии нескольких метров от жилого здания и детских площадок. Непосредственно вблизи источника горения и дымохода не должно быть деревьев и пышных кустарников: нарушение безопасности может привести к пожару или гибели зеленых насаждений.

Особой ответственности и точного расчета требует расположение в беседке зоны питания (кухонного стола и мест для гостей). Наиболее безопасным вариантом станет строительство объекта своими руками исключительно для барбекю.

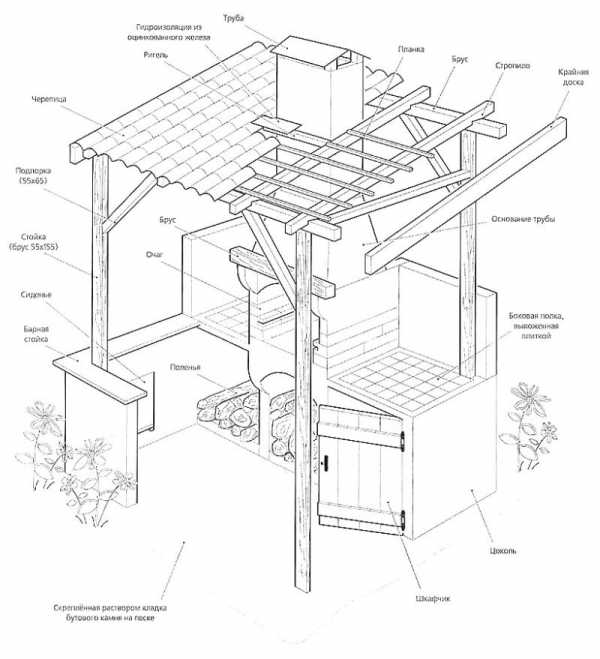

Конструкция беседки с печью формируется из важных элементов:

Фундамент закладывается под барбекю и стены отдельно задолго до начала возведения. Монолитный фундамент – наиболее прочная основа для печи, рекомендуется для массивных конструкций. Для малых кирпичных топок оптимальный вариант – ленточное основание, когда опора проходит только под стенками сооружения. Принципы формирования фундамента печи ничем не отличаются от строительства частных жилых зданий. Основание беседки зависит от материала объекта. Деревянные домики рекомендуется ставить на столбчатые опоры. Фундамент требует времени на застывание, в идеале – 25 дней с регулярным увлажнением в течение первой недели.
Печь барбекю – образующее сооружение беседки, которое возводится первым. Ее чертеж сводится к наличию центральной зоны с камином, дымоходом над ней и технологическому устройству для приготовления пищи. Область над огнем служит для жарки, варки и пропарки блюд. Принцип приготовления строится на создании равноценного тепла во всем объеме печи. Распределение температуры происходит благодаря центральному расположению зоны приготовления между камином и дымоходом. Этому же способствуют однородные стенки, удерживающие тепло, наличие ограничивающих бортиков и функция поворота вертела. Сложные варианты гриля могут включать зону холодного копчения. Для создания дизайна поверхность печи покрывается облицовочным материалом: огнеупорной плиткой или натуральным камнем.
Пол в беседке настоятельно рекомендуется уложить брусчаткой или декоративным огнестойким покрытием. Ровная поверхность – залог безопасности и удобства. Выступы под ногами могут стать причиной травм или ожогов при неосторожности.
Стены – выбор исключительно личный. Беседка может быть с хозблоком для дачи, открытой, полуоткрытой или закрытой, как финский домик. Опоры – деревянные или кирпичные. При непосредственной близости барбекю к стене беседки желательно использовать второй вариант, следуя технике безопасности. Деревянные подойдут, если печь-гриль располагается ближе к центру постройки. От оформления стен зависит внешний вид беседки с барбекю.
При строительстве крыши своими руками стропила на чертежах следует располагать так, чтобы дымоход печи проходил между соседними балками, иначе потеряется целостность конструкции. Кровля беседки должна быть огнестойкой, оптимальные решения – керамическая черепица или шифер. Сланец – идеальный материал с точки зрения практичности и дизайна, но дорогой, используется редко.

Проект беседки с барбекю – смелое решение хозяина дачи или частного дома. Для тех, кто в равной степени ценит свой труд и отдых, постройка своими руками принесет неоценимую пользу и удовольствие.

besedkibest.ru

готовые, видео-инструкция по монтажу мангальной конструкции своими руками, фото

Зачем многие из нас приезжают на загородный участок? Для отдыха, снятия напряжения, накопившегося за рабочую неделю, полюбоваться окружающим ландшафтом, чему способствуют проекты беседок с мангалом из кирпича. Нередко все это происходить в хорошей компании с приятным застольем, где главные блюда готовятся на открытом огне.

На фото – комбинированный вариант беседки

Беседка с установленным в ней мангалом позволяет представить себя на природе, при этом никакого вреда это ей не принесет. Кроме того, такое сооружение пожаробезопасное и отлично вписывается в ландшафт загородного участка. Найти готовые проекты беседки с мангалом и казаном можно на нашем сайте.

Что нужно знать при выборе подходящей конструкции

Построить дачную беседку с мангалом можно из разных материалов.

Обычно основными являются:

древесина;
кирпич;
металл.

Совет: используйте комбинированные варианты, где нижняя часть изготовлена из кирпича, а верх – дерева или металла.

Проект мангальной беседки из дерева

Деревянная беседка

Универсальный вариант, который прекрасно впишется в загородный участок любого стиля. Древесина дает возможность воплотить в жизнь самые смелые фантазии дизайнера.

Ее преимущество:

доступная цена материала и инструментов, которые будут использованы во время выполнения работ;
срок эксплуатации деревянной постройки продолжительный, если правильно обработать материал антисептиком;
процесс строительства несложный и не занимает много времени;
не требуется дорогой и мощный фундамент, достаточно установить облегченное основание, так как общий вес постройки небольшой.

Кирпичный вариант

Материал предназначен для строительства капитальных конструкций. Необходим также прочный фундамент, так как вес постройки значительный.

Стоимость подобного сооружения будет выше, чем деревянного. Помимо этого есть и еще другие недостатки данной конструкции.

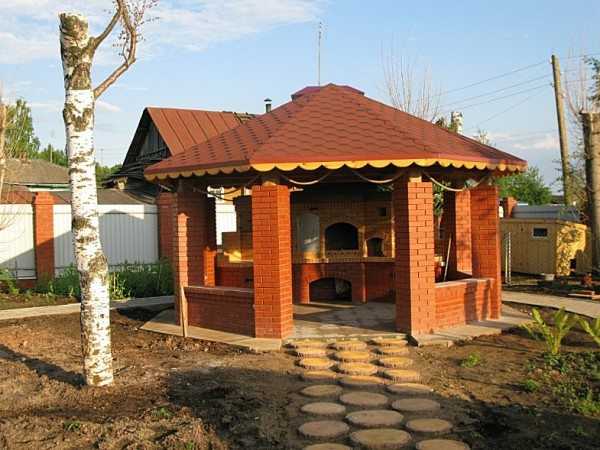

Проекты мангальных беседок из кирпича

Достоинства

Стенам сооружения не страшны искры из мангала;
Кирпичные беседки практически не нуждаются в уходе или частом ремонте, они прочные и долговечные;
Материал дает возможность построить всесезонную беседку, которая спасет летом от зноя, а зимой от холода;

Совет: используйте такие сооружения как место торжественных мероприятий в любую погоду, а особенно – при встрече Нового года.

Очарование кованых элементов

Сделать кованую беседку своими руками без определенных навыков достаточно сложно. Хотя, если у вас есть достаточно свободного времени и большое желание воплотить в жизнь задуманное, нет ничего невозможного. Стоимость готового сооружения напрямую зависит от выбора дизайна и сложности работ.

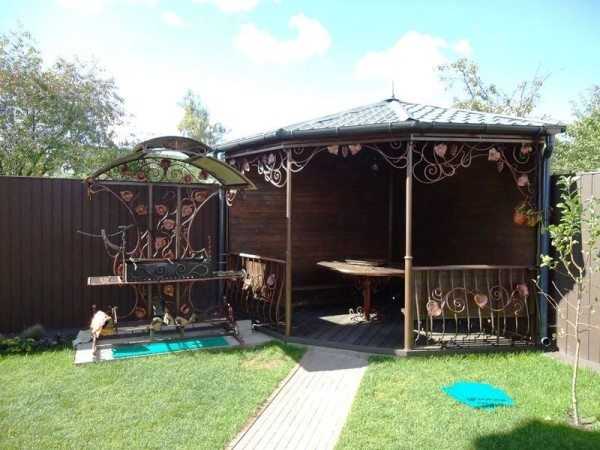

Кованая беседка с металлическим мангалом

Вы сможете:

создать действительно эксклюзивную беседку, которая станет изюминкой загородного участка;
сделать постройку и мангал в одном стиле, дополнив ансамбль другими коваными элементами и садовыми скамейками, способными вдохнуть жизнь в любой участок;
увеличить срок эксплуатации строения и превратить его в интересную часть сада, используя грунтовку, порошковую краску, патину, алкидные эмали и краски, которые предотвратят коррозию.

Следует отметить, что чаще всего владельцы участков отдают предпочтение комбинированным постройкам, в которых материалы дополняют друг друга.

Выбор мангала

С его типом необходимо определиться еще на стадии проектирования беседки.

Нередко отдают предпочтение переносным моделям, однако максимально функциональной беседку может сделать только стационарный вариант.

Удобство переносного мангала в его небольших габаритах, которые позволяют переносить изделие с места на место. Изготавливают такие конструкции из металла, и к каждой прилагается инструкция по сборке.
Встроенный мангал – массивная конструкция, которую возводят из кирпича, натурального камня, металла или из их комбинаций. Очень часто это многофункциональное устройство, где есть разделочный сто, место для дров и посуды. Устройство такого сооружения требует прочного фундамента.

Дачный проект беседок с мангалом

Статьи по теме:

Безопасный мангал

Технологии сегодняшнего дня дают возможность готовить шашлык без использования дров. К примеру, в электрических и газовых жаровнях используют камни вулканического происхождения.

Куски мяса жарятся от разогретых таким топливом камнях, причем их теплоотдача более чем в 2 раза превышает от дров или углей. Кроме того, нет дыма и копоти, а электричество и газ расходуются экономно – лишь во время нагрева камней. Срок службы последних при их эксплуатации 4 раза в неделю – 3 года, а затем они заменяются другими.

Форма и размер мангала – ваша фантазия и финансовые возможности. Устанавливают его обычно возле северо-восточной или северной стены беседки. Дополнительно встроенный мангал требует монтажа дымосборника и трубы. Изготавливают их отдельно от основной конструкции или вместе.

Совет: не спешите самостоятельно строить мангал, иногда его выгоднее заказать или купить.

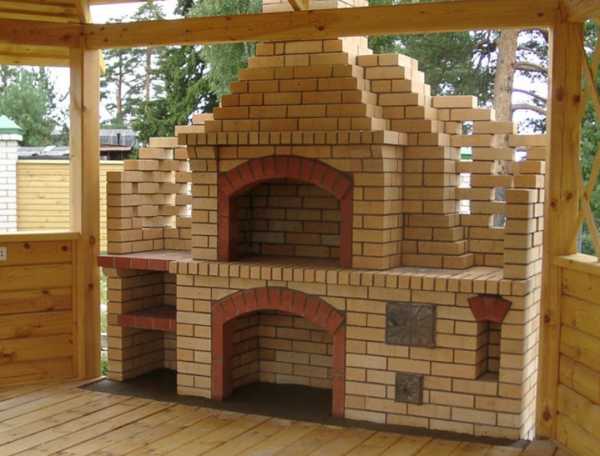

Кирпичный вариант мангала

Эконом вариант

Если материальные обстоятельства мешают осуществить мечту – построить на загородном участке красивую беседку с мангалом, не расстраивайтесь. Прочитайте текст до конца, и, поймете, что вы тоже сможете создать проект беседки с мангалом своими руками. Согласитесь, не бывает безвыходных ситуаций, поэтому давайте посмотрим на проблему с другой стороны.

Зачем вам обязательно дорогостоящий встроенный кирпичный мангал? Стоит ли строить беседку из высококачественного материала, стоимость которого в разы превышает обычный? Ответ на эти вопросы лаконичный – нет.

Экономный вариант для дачи

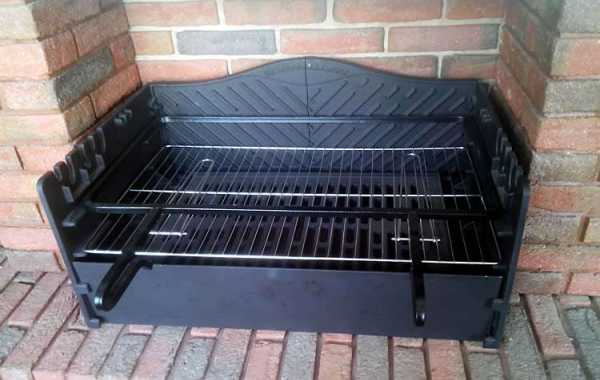

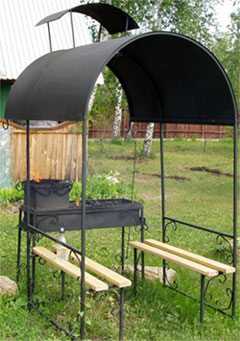

Сегодня промышленность нам предлагает большое количество металлических мангалов с различными усовершенствованиями. Помимо самых простых вариантов для пикников вы обнаружите вполне доступные дачные варианты, даже оснащенные вытяжной трубой. Вам не составит никакого труда их собрать собственноручно.

Такие устройства отлично будут смотреться с легким навесом или простой беседкой. Просто выведите дымоход от мангала него в сторону и вверх, чтобы он был выше крыши сооружения.

Даже если и таких конструкций у вас нет на участке, можно просто установить элементарный тент, который способен укрыть от летней непогоды. На время вместе с мангалом под него можно поставить и необходимую мебель. Таким образом, у вас получиться уютный уголок для дружеских и семейных посиделок.

Статьи по теме:

Вывод

Дачные беседки с различными вариантами мангалов изготавливают из различных материалов. Они могут быть эксклюзивными и вполне обычными, но любая из них облегчает приготовление пищи. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

svoyabesedka.ru

Делаем беседку с мангалом своими руками по чертежам

Сложно наслаждаться отдыхом на своём участке, если он не благоустроен и приходится использовать всякий хлам для мангала и скамеек, чтобы посидеть с друзьями. Конечно, в хорошей компании жарить мясо можно и на кирпичах. Но рано или поздно гостеприимный хозяин позаботится о вопросе постройки беседки с мангалом барбекю и печкой, если он любит готовить. Простой навес-козырёк — это несерьёзно. Давайте познакомимся с проектами удобных веранд, летних кухонь с кирпичными печами и местом для готовки и попробуем самостоятельно сделать проект для постройки.

Как самостоятельно сделать проект беседки с мангалом

Строительство беседки начнём на бумаге. Взгляните на план вашего участка. Ответьте себе на несколько вопросов:

В каком месте удобней разместить постройку?
Не будет мешать строительству деревья?
Как часто вы будете готовить, и нужен ли вам огромный комплекс из печи, мангала и коптильни или достаточно площадки под шампуры?
Не слишком близко находиться к дому, забору?
Будет ли в беседке свет и вода? Если да, то как проложить коммуникации?
Не лишним будет подумать, на сколько человек рассчитана будущая беседка.
Какая почва на участке строительства? Близко ли залегают грунтовые воды? Не превратиться ли фундамент в болото?

В итоге вы поймёте, какой материал использовать, где расположить беседку и какого размера она будет.

Стоит учитывать, как постройка сочетается с другими. Не будет ли она выделяться? всё-таки беседка — строение второстепенное.

Да и окружающие растения, посадки, клумбы тоже должны вписываться и создавать гармоничный ансамбль. Возможно, что запланировав огромную беседку с мангалом, своими руками придётся заново обустраивать весь сад.

Используйте для строительства те же материалы, что и в главном доме. Ваш дом из бревна? Добавьте деревянные элементы в декор беседки. Каменный дом — акцентируйте внимание гостей на печной комплекс из кирпича, размещённый в беседке.

Разделите пространство павильона на две части — гостевую и кухонную. Подумайте, как будет размещаться мебель, удобно ли будет готовить и общаться, где поставите рукомойник или проведёте воду.

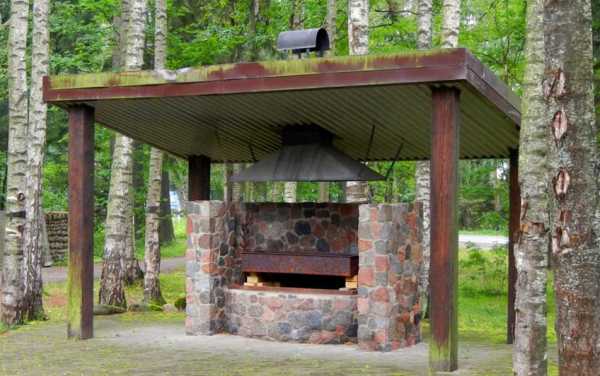

Лёгкие беседки без кровли под навесом с простым каменным очагом под костёр проекта не требуют. Достаточно набросать от руки рисунок и переходить к закупке материалов. Под мангал заливается бетонная площадка, на которую складывают камни или кирпич.

Каменные беседки самые сложные в разработке. Конструкция должна быть долговечной и надёжной. Да и стоить такое сооружение будет дороже, чем деревянная постройка.

Но серьёзные беседки, летние кухни с барбекю и мангалом обязательно строятся по чертежам. Учитывайте все детали, как будут крепиться стропила, на что, количество перекрытий. Рассчитать количество материала, размеры можно онлайн-калькуляторами для строительных работ.

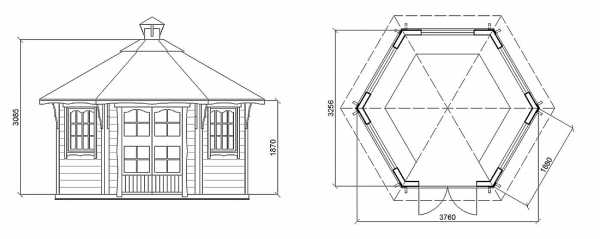

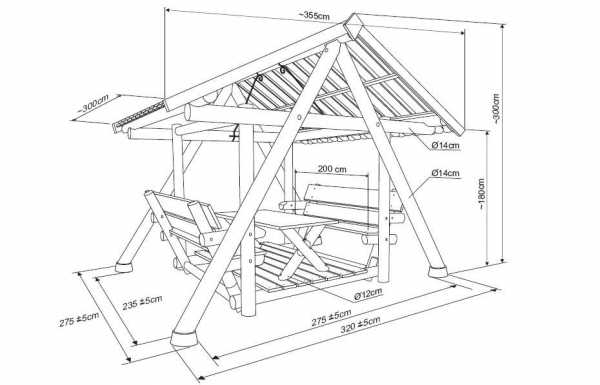

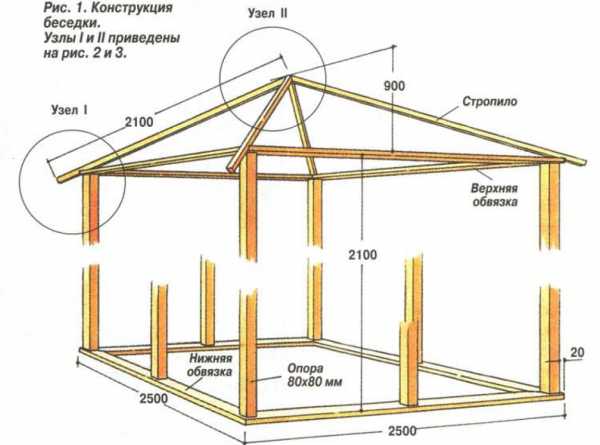

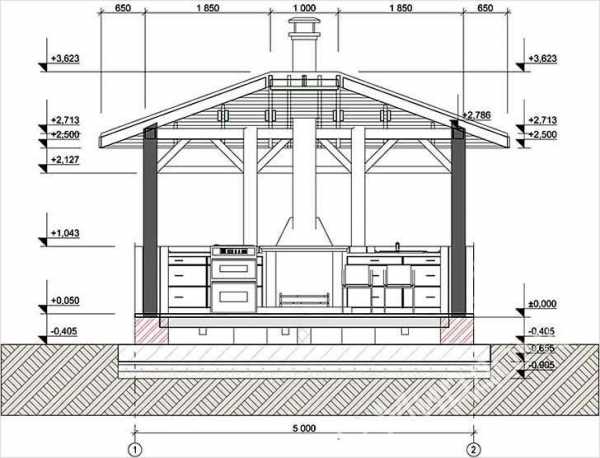

Разработать чертёж от и до можно на основании прилагаемых схем или воспользовавшись специальными архитектурными программами. Последние придётся изучать самостоятельно, зато после строительства павильона вы сможете разработать проект баньки и пристройки к дому благодаря полученным знаниям.

Строим беседки с мангалом фото и видео

Для беседок подчас не требуется монолитный бетонный фундамент. Достаточно сделать ленточный — залить небольшую траншею по периметру беседки бетоном. Обязательно для каждой беседки, летней кухни с барбекю мангалом, проекты которых вы видите, должен быть отдельный фундамент под печь.

В качестве фундамента для небольшого павильона 4*4 м можно сделать столбчатый, мелкозаглубленный фундамент. Под сваи подойдут большие строительные вёдра, наполненные бетоном.

Роются ямы на глубину 50 см, заполняются песком и гравием — 30 см.
В широкое 20-ти литровое ведро помещается арматура и кусок трубы. Заливается раствор бетона.
Выполните обвязку свай досками. Не забудьте о гидроизоляции, защитите деревянный пол от влаги обычным рубероидом или мембраной.
Доски для пола павильона также обработайте антисептиком или мастикой.

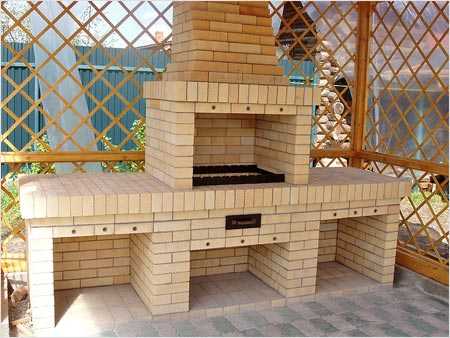

Можно начать строительство кирпичного мангала с печью.

Под печь заливаем площадку, заботимся о гидроизоляции кирпича — кладём рубероид. По порядовке выкладываем основание мангала. Высоту шашлычницы подбираем под свой рост так, чтобы было удобно стоять и готовить еду.

Посмотрите, как правильно строить беседки с барбекю и мангалом на фото ниже.

Теперь, когда у конструкции появилась крыша, переходим к обустройству пола и стен павильона.

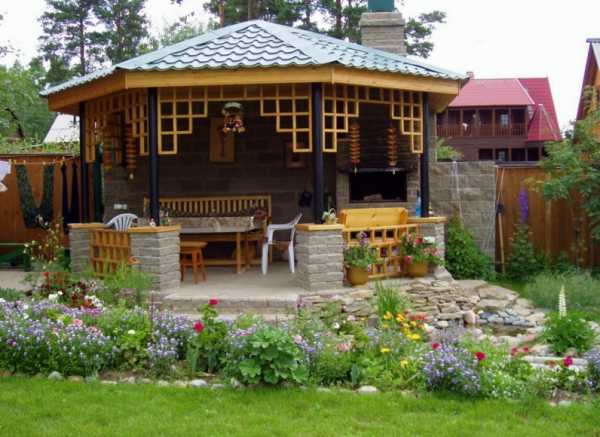

Беседки для дачи с мангалом как на фото полуоткрытого типа. Это значит, что стены практически не защищают от ветра. Но и находясь внутри беседки можно чувствовать себя в комфорте. Правильно разместите мебель, закройте окна ставнями или декоративными решётками.

Каркас может быть металлическим с обшивкой. Главное, позаботиться о жесткости всей конструкции и защитить дерево от гниения. К металлическим рамам крепятся деревянные брусья. На них укладывается обработанный антисептиком черный пол. На него расстилаем тепло и паро изоляцию. Стены нужно плотно подогнать к деревянным брусьям и закрепить саморезами. Для стен павильонов часто берут ОСП. Это прессованные в плиты опилки, недорогие и прочные. Между стеной и металлическим каркасом тоже укладывают изоляцию, например минеральную вату.

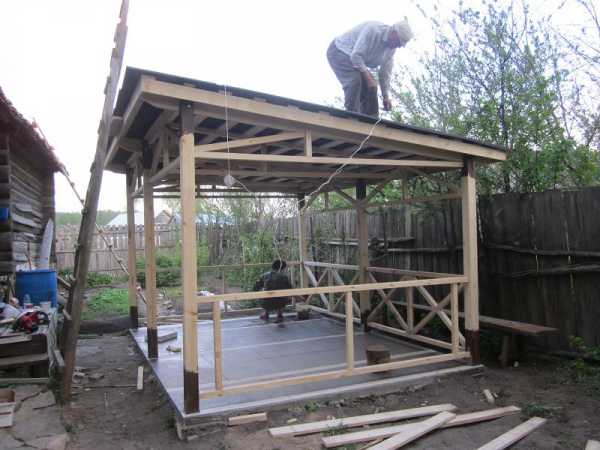

Каркас для павильона обязательно должен быть прочным, не шататься и выдерживать вес кровли и перекрытий.

Крыша беседки может быть различной формы, круглой, двускатной, прямой — зависит от вашей фантазии. Двускатная крыша держится на четырёх стропилах обязательно соединенных друг с другом горизонтальной поперечиной.

Четырех скатная крыша не такая прочная, как традиционная. И столбы—опоры павильона придётся врезать в стропила и соединять горизонтальной затяжкой. Для жесткости пускают диагональные балки.

И не забывайте про дымоход. Кровлю вокруг него тоже нужно делать крепкой, с защитой от стекания воды по кирпичам.

Внутренняя отделка беседки с мангалом чертежи фото видео инструкция

Когда каркас павильона готов и место для готовки обустроено, можно переходить к внутренней отделке.

Самые популярные материалы — вагонка, деревянная доска. Дерево обрабатывается, красится и лакируется. Лак берётся атмосферостойкий. Но не яхтный — он слишком желтит и непрочен, он влаги сползает плёнкой.

Посмотрите на интерьер такой беседки с мангалом по видео.

Перед зашивкой кровли сделайте все необходимые работы с электрикой. Укладывайте провода в защитном гофро шланге — пластиковой трубке, защищающей от влаги и перегибов. Установите выключатели. Выбирайте те, что защищены от попадания воды.

Красиво выглядят в беседках фактурные поверхности, особенно в деревенском и этническом стиле, где они имитируют глинобитную поверхность или камень.

Рецепт до безобразия прост. Но работать лучше вдвоём. Один человек наносит раствор, второй декорирует поверхность.

Стену грунтуют под штукатурку.
Делают смесь наружной штукатурки из мешка. Можно взять финишную шпатлевку и плиточный клей.
Наносим мастерком раствор.
Быстро набиваем широкой кистью — макловицей.
Приглаживаем поднятую поверхность.
Штукатурку можно покрасить, но она отлично выглядит и без обработки.

Сделайте мангал центром беседки. Если он сложен из красного кирпича, покрасьте стены в светлые тона. Дерево можно не красить, а нанести морилку с белым колером или защитный воск.

Сквозные окна беседки можно закрыть декоративными решётками.

Простые деревянные сетки собираются из сосновых брусков.

Вначале собирается каркас по размеру окна.
Планки на каркасе идут по диагонали, врезаясь одна в другую.
Если вы делаете вручную, то вам придётся сделать сначала одну сторону решетки, потом другую. Начиная с середины узора, берём одну досочку и вырезаем в ней прямоугольные отверстия. Делаем несколько таких планок, затем делаем аналогичные, но идущие в другом направлении.
На ручном фрезере это делается гораздо проще. На доске делают параллельные углубления. Затем отрезают так, чтобы получились пазы. Затем досочки подбирают одна к другой.

Не лишними в павильоне станут места для гостей — лавки, установленные по стенам, стол. Мебель можно сделать мобильной или закрепить к стенам, потолку, повесив на цепи и верёвки. Это решение хорошо для широких помещений.

Оригинальные беседки с барбекю мангалом проекты и фото

Идеи нестандартной, креативной беседки с мангалом для строительства своими руками вы увидите на видео, чертежи ниже.

Сферический павильон с деревянным каркасом похожим на огромный мяч для гольфа.

Аналогичный каркас для беседки можно сделать из металла, кровлю покрыть гибкой черепицей.

Необычно будет выглядеть двухэтажная беседка, с мангалом на первом этаже, площадкой на втором — фото.

Неплохо смотрится стилизация под деревянные избушки в этно стиле. Хотя такой павильон подойдёт не для каждого дачного участка.

Около беседки с мангалом, своими руками можно вырыть небольшой пруд или поставить бассейн, вот фото и видео инструкция.

Постройка беседки займёт не меньше 3-х недель. Подготовка фундамента для домика, затем фундамент и кладка печи — бетон сохнет неделю, две. Поэтому многие строят беседки постепенно, начиная с печного комплекса. Затем выстраивают вокруг него саму беседку. Такой подход оправдан, работа идёт быстрей. Но если вам не нужно большое помещение для встреч с друзьями, то возможно вам подойдёт простая беседка с каменным очагом, где можно зажарить шашлык. Собрать её можно в течение 7–10 дней, половину срока занимает сушка бетона под кострище.

Думаем, что стоит приложить эти усилия, чтобы наслаждаться компанией друзей и отдыхом в комфортной беседке.
