Проекты мангалов из кирпича с точными расчетами

Барбекю-мангал своими руками из кирпича. Проекты мангала-барбекю

Любители вкусных блюд из мяса и рыбы, пожаренных на открытом огне или углях, наверняка хотели бы построить у себя во дворе или в беседке такое сооружение, как барбекю. Наиболее надежными и удобными в использовании считаются кирпичные варианты этого печного оборудования. Проектов барбекю и мангалов существует множество. Выбор конкретного зависит в первую очередь от того, для каких именно целей будет предназначено сооружение.

Что такое мангал-барбекю?

Видов печного оборудования, предназначенного для жарки пищи на огне, на самом деле существует огромное количество. По принципу работы мангал от барбекю практически ничем не отличается. И там и там приготовление пищи происходит на углях, в обоих случаях имеется дымоход и т. д. Просто в наше время барбекю или барбекю-мангалами принято называть целые печные комплексы. В них, помимо всего прочего, могут включаться плиты, казаны, столешницы, камины, грили, мойки, разделочные столы и т. д. Мангал же обычно представляет собой отдельно стоящее сооружение, имеющее только дымоход. Единственное, чем дополняется такое печное оборудование, – это дровник.

Также проектировщики часто называют сооружение мангалом в том случае, если дымоход у него частично перекрыт. При такой конструкции пища будет не только жариться, но и немного пропекаться. У барбекю же ход для дыма полностью открыт.

Разнообразие проектов

Видов печного оборудования этого типа на самом деле существует множество. Наиболее популярными у владельцев загородных участков являются следующие проекты мангала-барбекю:

С двумя столешницами по обеим сторонам. В одну из них обычно встраивается мойка.
С печью для готовки обычной пищи.
С казаном – сооружением для приготовления плова.
С грилем.

Часто в комплекс включаются все перечисленные элементы. Ну и, разумеется, любой барбекю-мангал дополняется дровником. Комплексы могут иметь обычную линейную или Г-образную форму. Чаще всего они устанавливаются в беседках. В любом случае навес над ними устраивается обязательно.

Конструкция сооружения

Возводится барбекю-мангал с использованием порядовки. На сегодняшний день имеется просто огромное количество таких схем. Ниже для примера представляем наиболее популярные из них.

Разумеется, возводится мангал на прочном фундаменте. При установке барбекю в беседке необходимо соблюсти правила противопожарной безопасности. Пол перед мангалом должен быть покрыт жаропрочным материалом. Само сооружение следует возводить так, чтобы его стены отстояли от ограждающих конструкций беседки (если она деревянная) минимум на 20 см. Дымоход, проходящий сквозь крышу, обертывают асбестовым листом. Фундаменты беседки и мангала не связываются.

Как составить проект самостоятельно

Далее рассмотрим, как возводится простейший мангал-барбекю из кирпича своими руками (с вертелом под гриль, двумя столешницами, дровником и мойкой). При составлении проекта такого сооружения нужно в первую очередь определиться с тем, где именно оно будет расположено. Выбирать место следует таким образом, чтобы дым из трубы в последующем не попадал в окна жилого дома (вашего или соседского).

В том случае, если мангал будет расположен в беседке, в первую очередь возводится именно он. Этот способ считается более удобным. Построить барбекю-мангал в уже готовой беседке будет сложнее. Фундаменты этих сооружений обычно заливают одновременно. При составлении проекта в первую очередь следует определиться с размерами печного оборудования. Чаще всего на загородных участках возводят барбекю высотой 1,7-1,8 м. Длина комплексов с учетом столешниц может быть любой. Ширина мангала чаще всего составляет 45-50 см, высота постамента – 70-90 см, гриля – 50-70 см.

Основание под сооружение

Поскольку кирпичный барбекю-мангал – сооружение довольно-таки тяжелое, фундамент под него устраивается основательный, плиточный. Заливают его следующим образом:

Выкапывается яма, размеры которой зависят от габаритов комплекса.
На ее дно слоем примерно в 5 см насыпается песок.
Устанавливается опалубка.
Монтируется арматурный каркас из прута 12 мм.
Производится заливка бетонной смесью (1х3).

После того как раствор схватится и наберет прочность, поверхность готового фундамента гидроизолируется двумя слоями рубероида.

Кладка сооружения

Далее давайте рассмотрим, как собственно возводится мангал-барбекю. На первом этапе поверх гидроизоляции фундамента сплошняком выкладывается площадка из кирпича. В дальнейшем она будет служить дном дровника.

Далее кладка ведется согласно выбранной порядовке. Для дровника, коптильни, столешницы и дымохода можно использовать обычный кирпич. Топку лучше выложить из шамотного материала с использованием глиняного раствора.

Подставки под столешницы поднимаются одновременно с дровником, составляя с ним единую конструкцию. Дно топки выкладывается по стальным уголкам. На этом же этапе тем же способом можно выложить и одну из столешниц. Вместо уголков и кирпича допускается использовать бетонную плиту. Ту столешницу, в которую будет вмонтирована мойка, лучше впоследствии просто накрыть металлическим листом с вырезанным под раковину отверстием.

Передний бортик «корыта» под угли обычно поднимают на два ряда кирпича. Стены топки такого сооружения, как барбекю-мангал, возводят на высоту примерно в 70 см (13 рядов кирпича). Иногда в них над «корытом» вмонтируют металлические крючки. В последующем на них крепится съемный вертел для приготовления гриля. Первый ряд передней стенки дымохода также выкладывается на уголке или железобетонной балке. Затем кладка постепенно сужается. Сверху дымоход лучше всего накрыть металлическим «зонтиком» или просто козырьком. На заключительном этапе в стальной лист второй столешницы монтируется мойка.

Как приготовить глиняный раствор

Возводиться мангал-барбекю может, как уже упоминалось, и на цементном растворе. Однако дно и стены топки собираются обычно на основе глиняной смеси. Приготавливается она следующим образом:

Глина замачивается водой в бочке за день до начала работ.
Через сутки она размешивается строительным миксером. Вода доливается в таком количестве, чтобы получился раствор консистенции жидкой (магазинной) сметаны.
В какую-нибудь емкость заливается 8 литров глины.
Далее добавляется два ведра (10 л) просеянного мелкого горного песка.
В смесь наливается еще немного (литров 5) воды, и все тщательно перемешивается.

В получившийся раствор нужно добавить немного (1 кг) термостойкого клея для печей и каминов (можно взять «Профикс»).

О чем нужно знать

Описанный выше способ позволяет приготовить очень неплохой раствор, отлично подходящий для возведения такого сооружения, как мангал-барбекю, своими руками. Однако пропорции, указанные выше, приблизительны. Дело в том, что в разных местностях глина может иметь неодинаковую жирность. Получившийся раствор следует протестировать. Для этого небольшое его количество набирают на мастерок и переворачивают последний. Раствор не должен падать вниз. Затем мастерок поворачивают вертикально. Раствор при этом должен медленно сползти. Если смесь падает при перевороте, значит, в ней недостает глины. Если она не стекает с поставленного вертикально мастерка, в нее нужно добавить немного песка.

Как видите, возвести кирпичный мангал-барбекю (фото наиболее популярных проектов представлены в статье) на даче своими руками вполне возможно. Главное, все хорошенько продумать при составлении проекта и подобрать подходящую порядовку. Пользоваться собранным мангалом можно начинать не раньше, чем через две недели после возведения. Иначе кладка топки может потрескаться.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Проекты барбекю из кирпича

Когда пригреет солнышко, нет ничего лучше, чем отдых с друзьями или семьей на природе. Для этого можно выбраться к реке или в парк. Но если имеется свой собственный участок земли, можно создать свой собственный оазис для отдыха.

Неизменным атрибутом отдыха на природе, является приготовление вкуснейших блюд на барбекю (мангале).

Сотворить эту чудо-печь своими руками не так уж сложно. Проекты барбекю и мангалов из кирпича незамысловаты. Приложив немножко усилий, вы создадите любимое местечко для вашей дачи или дворика.

Барбекю представляет собой решетку из металла, которая установлена над открытым огнем. Мангал, в отличие от барбекю, приспособление без решетки. Мясо или овощи нанизываются на крупные спицы – шампуры. Выбрать подходящий проект барбекю или мангала несложно, достаточно набросать необходимые чертежи.

Существует довольно большое количество различных проектов барбекю: барбекю с коптильней, барбекю в беседке, барбекю с мойкой или жаровней и т. д. Вместе с барбекю можно сразу же построить русскую печь (чертежи необходимы и для дополнительных конструкций). Можете себе представить, как сильно удивлены будут ваши гости! Барбекю, размещенное в беседке, позволит всем насладиться ароматом приготовленных овощей и мяса, а хозяин, который занимается приготовлением блюд, будет всегда вместе со своими друзьями и семьей.

Далее следует выбрать место, куда согласно проекту будет устанавливаться барбекю-печь.

Выбирая проект по возведению барбекю (мангала) для дачи или приусадебного участка, прежде всего необходимо учесть:

Схема барбекю из кирпича.

какое будет расстояние от дома до барбекю (мангала). Лучше всего, чтобы печь располагалась недалеко от кухни, потому что в процессе готовки часто возникает необходимость в посуде или продуктах;
стиль мангала (барбекю) должен подходить под общий стиль дачи или усадьбы;
если участок небольшой, проект, в котором печь располагается у огромной беседки, вам не подойдет;
нужно учесть величину фундамента, потому что вес кирпичного барбекю (мангала) довольно большой;
форма и высота определяют внешний вид и удобство в использовании;
необходимость в навесе или беседке;
проект с дополнительными элементами (мойка, русская печь, коптильня) должен иметь подробные чертежи;
конструкцию решетки, жаровен и вертелов;
наличие поддона для угля, защиты от ветра.

Проект должен учитывать наличие поблизости больших деревьев, чтобы предупредить обгорание веток.

Необходимые материалы для постройки постоянного барбекю (мангала) своими руками:

Схема печи барбекю.

Клинкер, который будет совпадать по цвету с кирпичом.
Огнеупорный кирпич для кладки стен.
Рубероид.
Доска обрезная для создания столешницы.
Доска необрезная для опалубки.
Металлическая труба не меньше 15 см диаметра.
Бетонный раствор. Если печь будет небольшая по габаритам, то для возведения барбекю достаточно будет около 20 см бетона.
Решетка для барбекю.
Металлический лист для облицовки разделочного стола.

Количество других нужных материалов будет зависеть от того, какой проект для дачи вы выбрали.

Инструмент, необходимый для возведения постоянного барбекю своими руками:

Растворная лопатка.
Кельма.
Молоток-кирка.
Деревянная расшивка.
Шабровка.
Отвес.
Правило.
Складной м.
Пузырьковый строительный уровень.
Угольник.
Промежуточные маятники.
Рулетка.
Металлические порядовки.

Возведение постоянного барбекю (мангала) своими руками согласно выбранного проекта

Несмотря на то, какой вы выбрали проект, основные этапы работ по возведению барбекю (мангала) у всех одинаковые. До начала постройки лучше сразу спроектировать нишу, в которой будет храниться уголь, и шкаф для кухонной посуды. Металлическая решетка должна быть цельной – так будет удобнее ее чистить, мыть и снимать с железных подставок.

Этап 1. Заливка фундамента под барбекю.

С помощью колышков и веревок производится разметка.
Выкапывается яма, соответствующая форме фундамента (с примерным запасом 5 см по ширине) 30 см глубиной. Форма фундамента может быть различной (зависит от выбранного вами проекта): квадратная, круглая, овальная, прямоугольная, шестиугольная и т. д.
Высыпается на дно шлак и тщательно утрамбовывается.
Делается опалубка – из досок сбиваются щиты (шириной около 30 см и длиной, равной длине фундамента) и устанавливаются по периметру.
Внутрь опалубки закладывается металл. Можно использовать ненужные старые куски железа.
Готовится бетонный раствор и заливается в опалубку. Фундаменту необходимо затвердеть. На это уходит около трех суток.

Заливая фундамент, нужно помнить:

яма должна иметь одинаковую глубину по всей своей площади;
армирующий материал для фундамента не должен выходить выше заданного уровня;
подушка из шлака должна тщательно утрамбовываться.

Этап 2. Кладка стен барбекю (мангала) из кирпича своими руками.

Схема порядовки печи-барбекю.

Поверх стяжки стелется рубероид, чтобы защитить стенки мангала от протекания.
Определяется форма проемов. Для прямоугольной конструкции подойдет строительный уголок, для арочной изготавливается шаблон заданной формы.
Стенки кладки делаются в полкирпича с применением обычного раствора, при этом оставляются проемы 50 мм. По этой же методике выкладывается 5 рядов. Сверху на них кладется металлический лист, который будет служить поддоном для угля. Затем выкладывается еще 2 ряда кирпича и на них устанавливается решетка для барбекю. Устанавливается защита от ветра и кладется еще несколько рядов.
Далее выкладываются арки и проемы из кирпича согласно проекту.
Выкладываются стены до необходимой высоты. Средняя оптимальная высота – 10 кирпичей от уровня земли. Во время кладки стен между 6 и 7 рядом во всех стенах укладываются металлические стержни таким образом, чтобы они выходили из стен на 7-10 см. Таким же образом укладываются стержни в остальных рядах вплоть до 10. Это делается для того, чтобы была возможность перемещать решетку на нужную высоту.

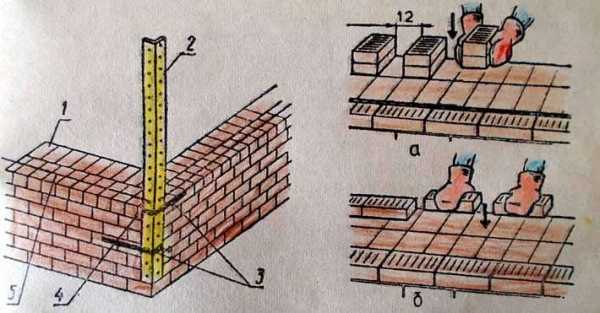

При укладке стен из кирпича своими руками важно помнить:

чтобы кирпичная конструкция выглядела эстетично, все швы должны быть одинаковой толщины;
высоту проемов кладки кирпича нужно выбирать такую, чтобы до уровня стола барбекю оставалось около 3 рядов;
при возведении арочных проемов необходимо оставить в проеме кирпич по центру;
топка не должна быть слишком высокой – это уменьшает тягу;
бордюры, установленные внутри топки, осложняют чистку;
если проект предусматривает мойку, нужно сделать небольшое отверстие внизу и установить трубу, через которую можно подвести шланги для слива воды;
использовать для кладки можно только жаростойкий материал, другие виды кирпича будут растрескиваться.

Этап 3. Размещение оборудования для барбекю (мангала) своими руками.

Приступая к размещению посуды и оборудование, хорошенько все продумайте – внешний вид должен быть эстетичным, при этом не должна страдать функциональность. Решетка для жарки нуждается в защите от ветра, но она не должна быть изолирована от доступа свежего воздуха. После каждого применения барбекю тщательно моется.

Этап 4. Обустройство барбекю (мангала) своими руками.

После завершения строительных работ необходимо обустроить рабочую поверхность и места приема пищи. Так же необходимо обработать все швы. Для этого нужно провести по швам расшивкой, пока раствор не застыл, для придания барбекю эстетичного вида. Готовая печь не используется в течение нескольких дней после окончания строительства, чтобы не растрескались швы.

Проект барбекю (мангала) из свободно лежащих кирпичей

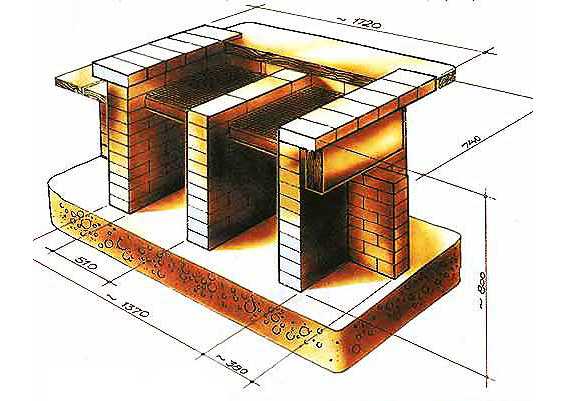

Схема фундамента печи-барбекю.

С проектом постоянного барбекю (мангала) вы ознакомились. Но что делать, если вы не готовы на данный момент потратить силы и время на его создание, а насладиться вкусными блюдами на природе хочется. Отличным решением будет создание барбекю временного типа из свободно лежащих кирпичей. Для постройки не понадобятся ни специальный инструмент, ни глиняный или цементный раствор. Временное барбекю будет очень удобно, и когда не находится места для постройки постоянного. Его легко можно разобрать, сложить и хранить в специальном месте. Эта конструкция самая дешевая и легко возводится. Через положенные без применения раствора кирпичи легко поступает кислород, что способствует полному и лучшему сгоранию древесного угля и делает конструкцию довольно эффективной.

Стационарное барбекю легко и просто сделать своими руками. Для этого возводится кирпичная конструкция в виде буквы П с высотой 1 м. Между двумя параллельными стенками устанавливается две решетки. Нижняя решетка предназначена для угля, а верхняя – для продуктов. Расстояние между ними должно составлять около 20 см. Схема более сложной конструкции имеет конусообразную надстройку и трубу для вытяжки.

На этом строительство завершается. Используя данные проекты, вы без проблем построите барбекю (мангал) для своей дачи и сможете насладиться не только блюдами, приготовленными на нем, но и уютным местечком, созданным своими руками.

Главная » Разное » Печь-барбекю из кирпича своими руками: чертежи и порядовка

Печь-барбекю из кирпича своими руками: чертежи и порядовка

Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

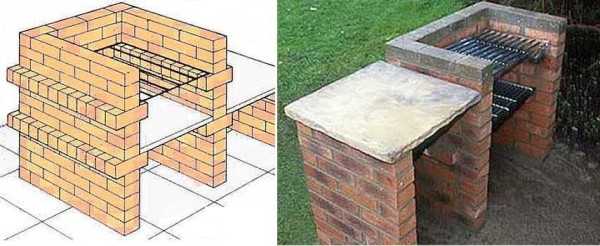

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

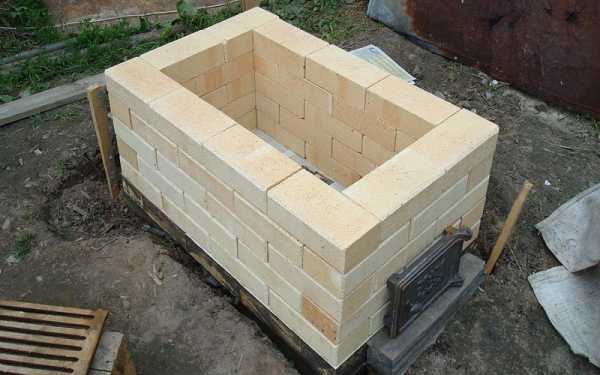

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

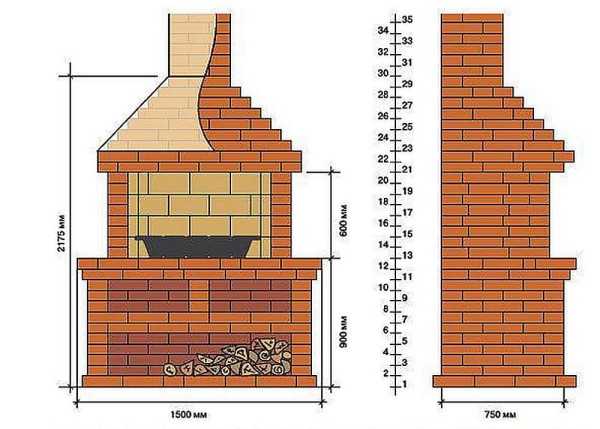

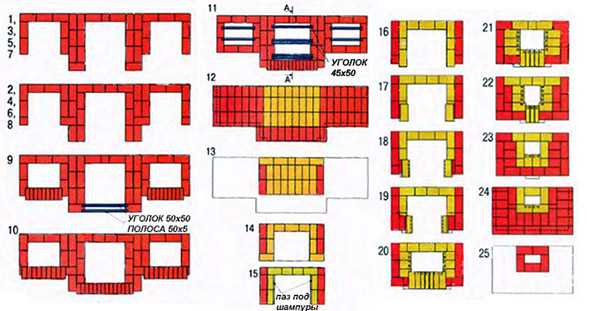

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

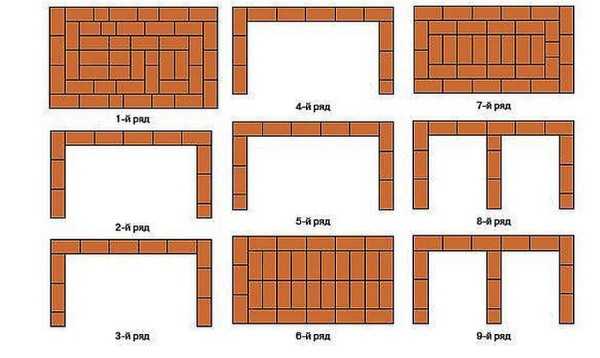

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

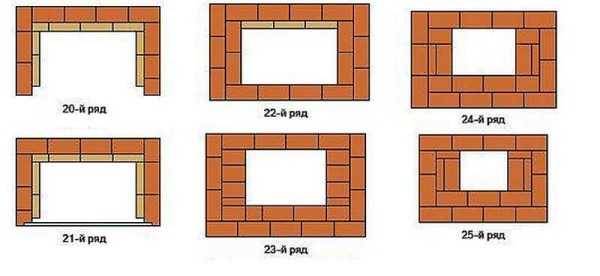

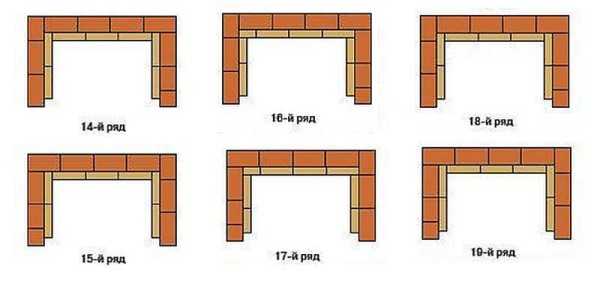

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

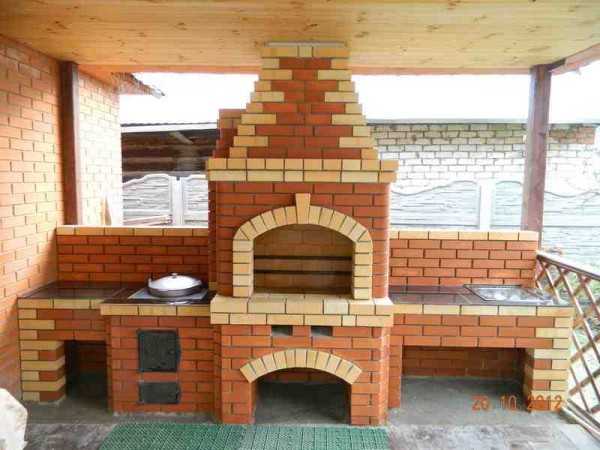

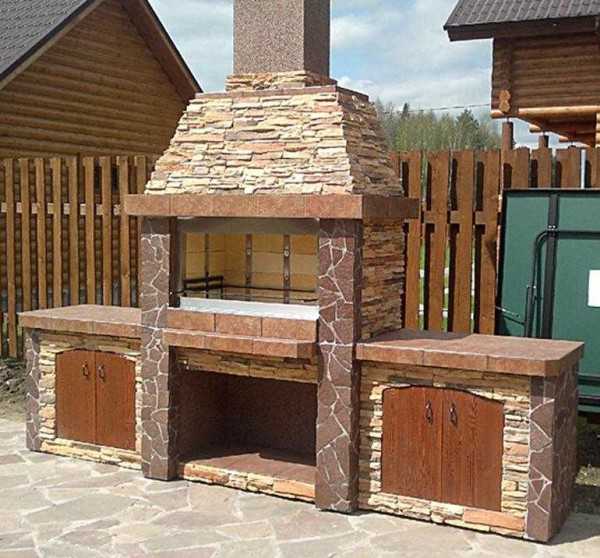

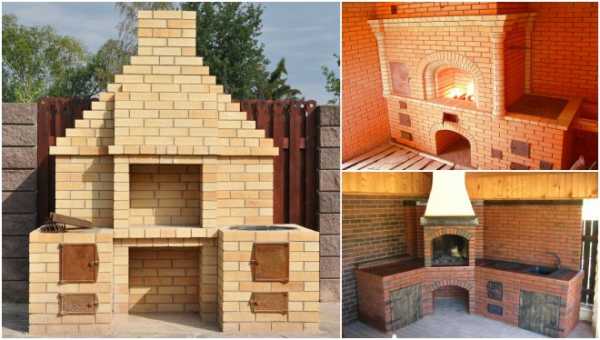

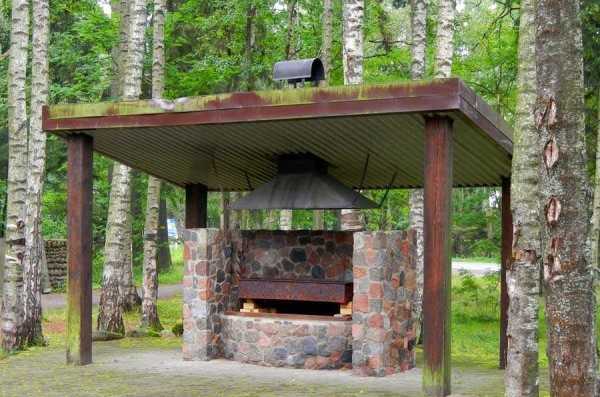

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

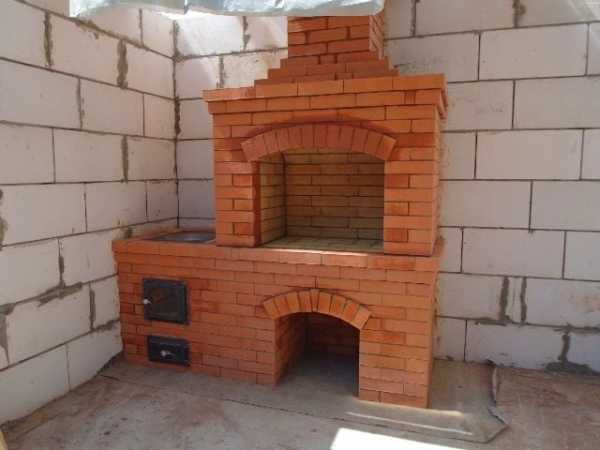

Эту печь-мангал можно построить своими руками

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)

Источники: http://fb.ru/article/198584/barbekyu-mangal-svoimi-rukami-iz-kirpicha-proektyi-mangala-barbekyu, http://1pokirpichy.ru/postrojki/proekty-barbekyu.html, http://stroychik.ru/raznoe/barbekyu-iz-kirpicha

lor-zrs.ru

чертеж и проекты с точными расчетами, инструкция

Почти ни один отдых на дачном участке не обходится без мангала или барбекю. Это сооружение можно выстроить своими усилиями, если позволяет мастерство и размер бюджета. Как сделать мангал из кирпича? Сегодня можно обнаружить огромное число подробных инструкций, схем, чертежей. Они значительно облегчают самостоятельное сотворение кирпичного мангала.

Разумеется, можно рассмотреть вариант приобретения готового мангала. Но многие хозяева от него отказываются не только по причине экономии, но и по личным мотивам: им хочется своими руками построить мангал из кирпича, качественный и функциональный, с печью, казаном и коптильней. И возле него потом будут проходить семейные и дружеские посиделки. Также уличный мангал из кирпича – это оригинальная составляющая дизайна дачного участка, он может быть установлен в беседке.

Достоинства такого мангала

Возможность готовки как мяса, так и прочих продуктов: морепродуктов, птичьего мяса, овощей и т.п.
Жар может расходиться равномерно по всей площади. Это заслуга задней стенки, круглого формата жаровни и более солидных параметров сооружения.
Продукты можно нанизывать на шампура, но чаще их размещают на решётке. Можно сделать высоту решётки статичной или изменяемой.
Жар может образовываться не только от горения дров и угля, но и прочих источников.
К мангалу можно устроить вытяжку.
Можно монтировать термометр, чтобы сделать готовку пищи удобнее.
Маринование мяса перед готовкой не требуется.

Подбор зоны для мангала

Это начальная стадия работ. Если ваш участок небольшой, и на счету чуть ли не каждый квадратный метр, выбрать участок для мангала сложно. А его чертёж создаётся на основе параметров зоны, где последует его строительство.

Инструкция, по ней учитываемые факторы таковы:

Мангал не должен мешать обычным дачным делам.
Он ставится так, чтобы преобладающий ветер забирал дым от дома.
Недалеко от места мангала должна находиться магистральная труба.
К объекту не разумно подводить целую сеть водопровода.
Над мангалом желателен хотя бы скромный навес.
Около мангала не допустимо расположение рослых кустов и плодородных деревьев.
На участке с мангалом рекомендуется устроить место хранения дров, поставить стулья, лавочки, столик.
Грунтовая поверхность для постройки должна обладать идеальной ровностью.
Площадка для мангала ставится на небольшой дистанции от кухни. Так легче оснастить место водой и освещением.
При воздвижении мангала сразу определите, где пойдёт приготовление мяса, его подача и мытьё посуды.

Мангал – это источник неизолированного пламени. Он должен быть достаточно удалён от жилых строений и растительности

Требующийся инструментарий для работы:

Штыковая лопата.
Кувалда.
Лопата совкового типа.
Рулетка.
Правило.
Уровень
Набор вил.
Молотки: плотницкий и резиновый.
Пила.
Кельма.
Зубило.
Ведро.
Лобзик.
Тачка.
Кирка.

Вопрос с кирпичом

Применение кирпича для мангала кардинально отличается от применения в прочих постройках. Поэтому важно правильно его выбрать. При кладке мангала учитываются такие критерии:

Огромные температурные показатели. Они могут достигать более 1000 C при сжигании определённых древесных пород.
Резкие температурные скачки. За короткий интервал кирпич нагревается до мощных температур, а после стремительно остывает.

Обычный красный и силикатный кирпич здесь не годится. Он не выдержит таких режимов и разрушится.

Некоторые типы огнестойкого кирпича могут выдерживать долгое воздействие мощных температур, но не справляются с резкими температурными перепадами. В итоге – разрушаются.

И лучший вариант кирпича для мангала – красный печной. Он может прекрасно выдерживать все указанные факторы и имеет долгий срок службы.

Создание фундамента

Пошаговая инструкция для дачной модификации мангала. В основу оптимально подходит плитный фундамент. Он обеспечит конструкции максимальную прочность и устойчивость. Также избавит от проведения внушительных земляных работ.

Сначала на участке, предназначенном для мангала, делают обозначения. Вколачиваются колышки. Между ними натягивается бечёвая верёвка. По размеру она соответствует площади постройки на чертеже.

Затем роется неглубокая яма (до 30 см). В неё устраивается опалубка. В неё зальётся отвердевающий состав. Для его получения применяются песок и цемент в соотношении 3:1.

Этот фундамент обязательно армируется. Подходит как вариант с арматурными стержнями, так и вариант с арматурной сеткой

Стержни помещаются в фундамент, когда заполняется половина его планируемого объёма.

При варианте втором сетка укладывается дважды. Нижняя сторона основания на одну треть заполняется составом. На него ставится сетка, затем заливается вторая треть. На ней устраивается следующий слой арматуры. После чего основание заливается до требующейся высоты

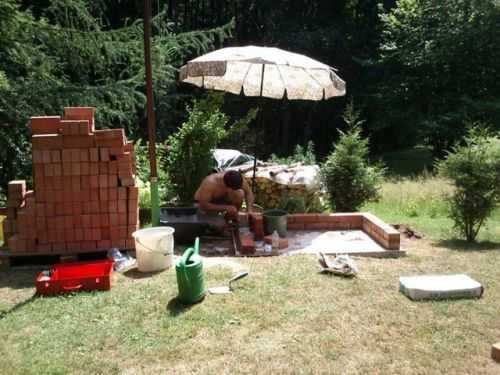

Процесс укладки поэтапно

Схема кладки классическая. Начальная линия укладывается без состава. Это мера позволит сделать стенки прилежными и ровными. На основании обозначаются отметки для позиций всех последующих кладочных линий.

Кладка мангала из кирпича осуществляется в шахматном алгоритме: следующая линия всегда сдвигается на полкирпича

До кладки удостоверьтесь, что основание приобрело нужную прочность. Обычно для этого требуется минимум неделя.

Вопрос с составом для кладки

Для задуманных операций можно задействовать две разновидности состава.

Стандартный. Он не будет прямо контактировать с пламенем. Исходя от марки цемента, нужно вычислить количество песка. Так, для марки М25 пропорции таковы: 5:1 (песок-цемент). Для М50 действует соотношение 4:1. Для М75 – 3:1.
Глина шамотного типа. Она направляется для кладки топочного отсека. Она стойка к огню и выдерживает мощные температуры.

Метод кладки кирпича обуславливается порядовкой предпочтённого вами чертежа. И не допустимо даже малейшее отклонение от данной порядовки. Для соблюдения параметров:

Аккуратное выкладывание кирпичей первой линии.
Выкладка линии начинается с угла. Потом создаются боковые стены.
Между кирпичами пустоты не превышают 1 см.
Контролируется правильность углов и ровность кладки.
Состав для начальной линии обязательно густой.
Кирпичи в следующих линиях перекрывают собой швы предыдущей линии.
При выкладке последующих линий проверяется вертикальность углов кладки.
Каждый третий шов армируется. Используются стальные прутки или сетка.

В данном случае работа следует по такой порядовке:

Очень важно от неё не отклоняться. Для проверки ровности кладки применяются уровень и вертикальный отвес.

Вопрос с решёткой

Между двумя стенками (противоположными) устраивается основа для жаровни. Здесь монтируются уголки или стержни. Они – металлические. На них уже идёт создание топочного отсека. Для этой основы можно задействовать поддон из металла. Важное условие – из топочного отсека должна легко устраняться зола.

В его зоне в кладке остаются боковые зазоры. Так в топку будет проникать воздух. Без него топливо не будет загораться

Подходящая высота для этого отдела – 10 кладочных линий. Это ориентировочно 70 см. Днище здесь выкладывается из листа металла. Верхушку отсека заканчивает бетонное перекрытие. В нём делается одна кирпичная линия.

Вопрос с дымоходом

Здесь проще всего поставить металлический короб конусной формы. Он должен сужаться вверх.

Создание дымохода из кирпича – дело само по себе сложное. Здесь не допускаются даже малейшие просчёты в определении его высоты.

Топочный отсек и дымоход возводятся лишь из огнестойкого кирпича

Часто для монтирования дымохода используется задняя стенка дымохода. В этом случае на задней стороне этой стенки ставится три кирпича, по боковым сторонам – по кирпичу. Для необходимой высоты создаются 6 кладочных линий. Передняя сторона дымохода закрывается плитой из бетона. Полтора метра кладки выкладывается в формате трубы. Наверху ставится козырёк, защищающий дымоход от осадков. Для его изготовления применяется оцинкованный металл.

Немаловажно поставить задвижки, чтобы получить возможность дополнительной настройки температуры в топочной камере.

Создание хранилища для дров

Чтобы всегда сухие дрова были рядом, в цокольной части мангала устройте дровник. Для этой цели после трёх линий вдоль всей П-подобной кладки нужно выложить кирпичи так, чтобы впереди постройки получилось пространство – это место для хранения дров.

Дальнейшие линии сдвигаются на полкирпича. Оптимальные параметры хранилища дров:

2 кирпича. Расчёт по длине стенки сбоку.
3 кирпича. Расчёт по стенке сзади.
5 линий кладки по высоте.

Чтобы ваше сооружение получилось очень прочным, армируйте каждые 3 линии кладки. Можно задействовать сетку или пруты. Крышу хранилища можно устроить специальным перекрытием. Оно может быть создано из металла или бетона.

Функциональная поверхность

Чтобы сделать работу с созданным мангалом более удобной, рядом с ним необходимо соорудить специальный рабочий участок. Здесь подразумевается создание столешницы. Как правило, она встраивается в конструкцию. Она создаётся из хорошего прочного материала, за которым легко ухаживать. Часто в этих случаях задействуются:

очень прочные плитки: тротуарные или напольные,
добротная крепкая древесина,
декоративные камни.

Важно, чтобы столешница гармонично вписывалась в общий дизайн кирпичного мангала, была практичной и легко очищалась.

Здесь был приведён пример создания достаточно простого мангала для дачи. Такая модификация довольно популярна. Она не требует огромных затрат и при грамотной эксплуатации служит очень долго.

Она позволяет готовить различные блюда из отечественной, восточной и западной кухни. Также на таком мангале можно устраивать жарку, копчение, запекание и варку продуктов.

Для сооружения этой постройки требуются:

Порядка 1850 кирпичей (без учёта дымохода).
Кубический метр глины.
2 кв.м. песка.
220 см прутка, диаметр которого равен 1,4 см.
Полоса стали. Параметры: 500 х 120 см.
Лист стали. Его площадь равна 5 мм — 1,5 м²
Труба, которую используют для проведения воды или газа. Её параметры: 1/2″ — 0,4 м.
Стальной уголок с параметрами 10 х 10 – см. Минимум 4 штуки.
7 колосников. Параметры каждого: 41,5 х 26 см.
3 дверки зольника. Каждая по 27 х 13 см.

Ещё нужно учитывать затраты на фундамент.

Заключение

Самостоятельно построенный кирпичный мангал не следует сразу пускать в эксплуатацию. Сначала он должен хорошо прогреться. То есть хотя бы два дня он только топится по щадящему принципу. Загружается мало дров. Если в процессе такого тестирования с ним ничего не произошло, топливо горит нормально, цельность мангала не нарушилась, значит, он готов для выполнения своих прямых функций.

Можно соорудить мангал и более сложный, проводить более замысловатую кладку. Можно создавать более массивные сооружения. Однако это уже более трудные и дорогостоящие задачи и точные расчеты. И, если вы только набираетесь опыта в этой сфере и не обладаете нужным потенциалом, пока откажитесь от подобных проектов или поручите их реализацию истинным профессионалам.

edaturistu.ru

Уличные мангалы из кирпича своими руками (чертежи с порядовкой проектов и фото)

Неизменный атрибут хорошего отдыха на воздухе — роскошное застолье с блюдами, приготовленными на открытом огне. Стационарный мангал из кирпича необходим на каждом участке. Его форма, размеры, наличие дополнительных секций зависит от площади будущей зоны отдыха, стиля постройки дома и ландшафтного дизайна, кулинарных предпочтений хозяев, наличия средств. Чтобы печь смогла удовлетворить все запросы владельца, при выборе проекта необходимо учесть все нюансы.

О чем эта статья

Самый простой

Прямоугольная конструкция без лишних деталей, выделенной топочной камеры и дымохода — основное достоинство этой модели мангала. Сложить его под силу даже начинающему мастеру, на глаз, без подробной схемы. Бетонная подушка, половина сотни хорошего огнеупорного кирпича, раствор, дверка для поддувала — все, что понадобится для строительства.

Небольшой стационарный

Данный мангал уже является полноценной стационарной конструкцией которой можно будет пользоваться из года в год. По чертежу и фото видно, что он отличается компактными размерами и простотой постройки.

Мангал каминного типа

Большой, солидный, он имеет большую топку с высоким сводом и вместительную нишу для дров. Такой проект отлично подойдет для домов и участков, оформленных в классическом стиле. Массивная, достойная уважения конструкция — хороший вариант для тех, кто из всех блюд на огне предпочитает барбекю. С таким мангалом приготовленной еды хватит для большой компании. Схема-порядовка ниже.

Проект с боковыми разделочными поверхностями

Симметричная конструкция с объемной центральной топкой, футерованной шамотом, и двумя рабочими столиками по бокам. Пара удобных ниш подойдет для хранения дров и посуды. На самом деле дополнительные поверхности могут быть пристроены почти к любому типу описанных тут проектов мангалов.

Печь-мангал с варочной поверхностью

Высокая печная конструкция с полноценной варочной поверхностью и отделением приготовления пищи на открытом огне. Отдельная топка, перекрытая чугунной плитой с регулируемым съемными кольцами проемом, позволит прогреть казан, вскипятить воду в кастрюле и сварить варенье в тазу. Рядом можно развести огонь под барбекю. Отличный многофункциональный, но довольно компактный вариант.

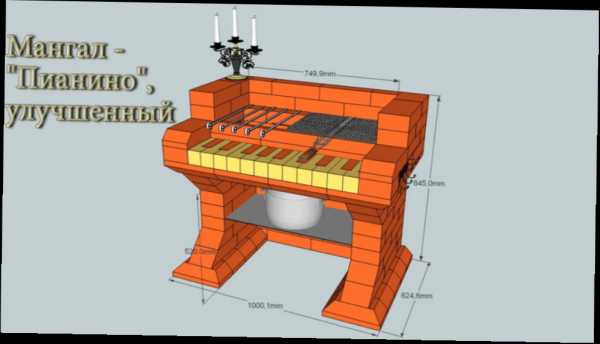

Оригинальный мангал

Стилизованный под пианино, этот мангал поразит воображение ваших гостей. Акцент на комбинации красного огнеупора с белым кирпичом на панели, имитирующей клавиатуру. Довольно простая конструкция, которую усложняет лишь необходимость распила кирпичей под нужные формы. Но именно они главная изюминка этой модели. Небольшой размер и малый расход материалов позволят каждому обзавестись таким мангалом. Над огнем можно ставить как решетку, так и шампуры. Внизу — просторная полка для посуды. На боковой поверхности — крючки для кухонных принадлежностей.

Сложные проекты индивидуальной планировки

Их исполнение — задача для профессионалов. Большое количество топочных камер должно быть грамотно объединено.

При неверном расположении дымовых ходов одновременное разведение огня в нескольких топках может оказаться невозможным, так как тяга будет создаваться только в одном направлении. Мастер должен иметь опыт реализации подобных проектов печей.

Чертежи с размерами нескольких сложных проектов:

У каждой из топок — свое поддувало и заслонка, особенное назначение (для варочной поверхности, открытого огня, коптилен). Печи можно дополнить длинными просторными рабочими поверхностями, чтобы колдовать над приготовлением пищи могло сразу несколько кулинаров. Представленные конструкции полностью кирпичные, устанавливаются в больших садовых павильонах. Их строительство требует значительных трудовых и финансовых затрат. Но результат превзойдет все ожидания.

При выборе проекта стоит трезво оценить свои силы, способности и финансовые возможности. Чем сложнее конструкция, тем больше знаний и опыта понадобится для ее успешного строительства. Важно руководствоваться не только своими желаниями. Особенность расположения участка, роза ветров, специфика почвы также должны учитываться при строительстве. Возможно, лучшим окажется индивидуальный макет, разработанный специалистом с учетом всех деталей. И тогда уголок для отдыха будет максимально комфортным для хозяев и их гостей.

izkirpicha.com

Проекты и чертежи мангалов из кирпича. Мангальный комплекс своими руками

Для приготовления пищи на свежем воздухе можно сделать своими руками мангал, в который встроен казан.

Построить печь самостоятельно не так просто, однако если узнать о некоторых особенностях и нюансах строительства, то практически каждый человек сможет справиться с такой задачей. Важно отметить, что, выполняя работу своими руками, можно значительно сэкономить семейный бюджет, а также получить удовлетворение от результата. Так как конструкция будет находиться на улице, то следует обеспечить ее крышей, чтобы осадки не помешали процессу приготовления.

Особенности устройства

Мангал-казан предназначен для приготовления большого количества блюд из овощей, мяса, рыбы. Благодаря наличию казана можно запечь картофель, различные овощи, приготовить настоящий плов, морепродукты. Можно использовать кольца из металла для отверстия в плите, в которое устанавливается казан. В этом случае появится возможность готовить на сковороде или небольшой кастрюле.
Казан из металла обязательно должен прогреваться равномерно. Чтобы этого добиться, его нужно опустить в топку, чтобы 1/3 его части оставалась на поверхности.
Мангал представляет собой огненный очаг. Рабочая поверхность должна иметь высоту 80 см. Слишком высокая плитка может привести к ожогам. А если она будет располагаться низко, то будет неудобно готовить, так как придется все время наклоняться.
От топлива зависит аромат приготовленных блюд. Чтобы придать неповторимый и тонкий вкус пище, рекомендуется использовать дрова из березы. Также для топки подходит клен, яблоня, дуб, вишня, ольха, виноград.

В хвойных породах деревьев содержится большая концентрация смол, поэтому их не используют для растопки печи. Также в очаг нельзя закладывать куски искусственных пиломатериалов, таких как МДФ, ДСП, фанера.

Необходимые материалы и инструменты

Чтобы сделать печь своими руками, необходимо разработать чертежи и проект. Нжно заранее купить все материалы и подготовить необходимые приспособления. Если конструкция, в которую встроен казан, будет находиться под крышей, то нужно подготовить дополнительные материалы.

Инструменты и тара из металла для раствора.
Для дополнительного укрепления стен понадобится опалубка из досок или фанеры.
Гидроизоляционные материалы. Для их фиксации используется смола или мастика.
Различные элементы крепления.
Сетка из металла и обычная проволока. Они необходимы для армирования кирпичной кладки.
Если предполагается отделать печь, то нужно подготовить облицовочный материал.
Также нужно приобрести плитку для укладки на пол и клеящий состав.
В бетон рекомендуется добавить наполнители в виде мелкого щебня или гравия.
Смесь изготавливается из глины, песка и цемента. При возможности можно использовать готовые смеси, предназначенные для кирпичной кладки.
Мангал-казан изготавливается из огнеупорного кирпича, а для топки понадобится шамотный материал.
Строительный уровень, правило, отвес и другие инструменты.
Другие необходимые инструменты и приспособления.

Выбор материалов

Чтобы мангал-казан был качественным и надежным, следует тщательно подойти к выбору необходимых материалов.

Песок

Для раствора из бетона можно использовать карьерный или речной песок. Если смесь предназначена для кладки, то следует приобрести овражный песок. Это объясняется тем, что на речной песок постоянно воздействует вода, в результате чего песчинки получаются круглыми, что негативно сказывается на сцеплении с другими материалами раствора.

Прежде, чем добавлять песок в кладочную смесь, его необходимо просеять и тщательно промыть, чтобы избавиться от всех примесей.

Кирпич

Нижний ряд выкладывается из керамического кирпича, устойчивого к огню. Материал должен быть первого сорта, без дефектов.

Чтобы проверить его качество, нужно постучать друг о друга, в результате чего должен быть чистый звук. Пережженный или недожженный кирпич второго сорта использовать не рекомендуется.

Топка выкладывается из шамотного кирпича. Он устойчив к огню и высоким температурам. Свод и арка выкладываются из клинчатого или красного кирпича. Для печи не используется силикатный материал.

Раствор

Специальная смесь готовится из песка и глины. Для нижних рядов раствор изготавливается из следующих расчетов: 1кг цемента на ведро приготовленной смеси.

Перед этим необходимо замешать глину и оставить ее на две недели, чтобы она хорошо размокла и набухла, ежедневно перемешивая ее. Затем добавляется песок.

Если на такой процесс приготовления нет времени, то можно купить готовые смеси в специализированных магазинах.

Строительство мангала

Чтобы изготовить мангал-казан из кирпича своими руками, необходимо последовательно выполнять все этапы строительства.

Начальный этап

В первую очередь необходимо подготовить проект. Для этого нужно определиться с местом для конструкции, сделать все замеры и зафиксировать на бумаге.

Чертежи или проект придется разработать самостоятельно, так как найти готовое решение достаточно сложно. Собственная схема позволяет учитывать личные пожелания и требования.

Чертежи необходимы для четкого представления всех элементов конструкции: фундамент, блоки, топка, дымоход и другие. Проект позволяет внести изменения при необходимости.

Фундамент

Для начала нужно выкопать яму глубиной 40см и шириной 5см. Если использовать проект, то можно точно соблюдать все размеры, в этом случае не придется устанавливать опалубку, и сразу залить бетон. Для точных разметок следует воспользоваться нитками на колышках.

Дно котлована покрывается песком с добавлением щебня. Затем все тщательно утрамбовывается. Чтобы уплотнить всю укладку, рекомендуется периодически поливать ее водой.

Бетон рекомендуется изготавливать в бетономешалке, при ее отсутствии придется делать все при помощи лопаты. Прежде чем заливать воду, все ингредиенты нужно тщательно перемешать.

После этого яма заливается бетоном и посыпается 5-сантиметровым слоем. Если на улице жаркая погода, то опилки нужно смочить водой, это необходимо для того, чтобы на поверхности не появились трещины.

Бетон полностью застынет примерно через один месяц.

Гидроизоляция основания

Бетон будет впитывать влагу. Чтобы она не перешла на стенки мангала, нужно выполнить гидроизоляцию. Для этого используется два слоя толя или рубероида. Для крепления каждого слоя используется горячая смола или мастика. Края следует вывести примерно на 10 см по бокам.

Кладка кирпича

На слой гидроизоляции нужно уложить смоченный раствором войлок или асбест. Первый ряд следует выкладывать без использования смеси, при этом необходимо соблюдать все размеры и порядовку.

От грамотной выкладки первого ряда зависит сложность и качество дальнейших этапов работы.

Сплошной кладкой делаются первые два кирпичных ряда. Со следующего ряда происходит формирование места под конструкцию. Чтобы не испортить внешний вид, необходимо убирать излишки раствора со швов.

Печная дверь

На следующем этапе монтируется дверь поддувала. Ее можно приобрести в готовом виде или сделать своими руками из металла.

Между кирпичом и конструкцией необходимо оставить небольшой зазор, в обратном случае могут образоваться трещины, так как под действием высоких температур металл расширяется. Щель заполняется изоляционным материалом или асбестовым шнуром.

Во время монтажа дверцы из металла следует учитывать, что ее высота будет влиять на высоту рабочей поверхности устройства. Топка не должна находиться на большой высоте.

В жаровню должен попадать горячий воздух. Во время кладки это необходимо предусмотреть. Также нужно установить дверь из металла для возможности чистки. С боковых сторон нужно сделать нишу для топлива, которой должно хватить на две топки.

Арка и свод

Арка выполняет не только декоративную функцию, но и равномерно распределяет нагрузку кладки кирпича, а также увеличивает прочность всей конструкции. Арочную перемычку несложно выполнить своими руками.

Она представляет собой ряд кирпича, который выкладывается по дугообразной линии. Для этого необходимо обтесать кирпичи или приобрести уже подготовленные. Существует несколько вариантов арочной перемычки, поэтому все зависит от требований и пожеланий владельца. Она должна находиться под крышей, в обратном случае осадки со временем разрушат ее. Навес можно сделать из металла или других материалов.

Кладка арки

Арочная перемычка выкладывается из кирпича по подготовленному шаблону. Его нужно нанести на фанеру в двух экземплярах. Обе части шаблона соединяются перемычками. Некоторые специалисты предпочитают использовать шаблон из металла и затем сваривают его.

Шаблон размещается в проеме, после чего крепится специальными распорками. Нужно следить за тем, чтобы не было никакого смещения.
Кладка начинается с обеих сторон, постепенно переходя к центру.
Центровой замок устанавливается в кладку. Когда раствор полностью застынет, шаблон следует извлечь и удалить лишнюю смесь.

Некоторые делают мангал-казан под крышей. В результате чего получается полноценная кухня. Для удобства рекомендуется подвести трубопровод с водой, а также сделать канализацию.

poluchi-teplo.ru

Проекты барбекю из кирпича. Идеи и пошаговые инструкции.

Многих людей, у которых есть свой участок земли, интересуют проекты барбекю. И это не удивительно! Ведь что может быть лучше, чем провести время с друзьями или семьей на свежем воздухе. А блюда, приготовленные на барбекю своими руками, станут отличным дополнением к отдыху.

Сделать такую печь не очень сложно. Конструкция барбекю незамысловата. По своей сути жаровня представляет собой металлическую решетку, которая размещена над огнем. В отличие от мангала, над решеткой должны быть стенки, чтобы жар не улетучивался сразу, а прогревал продукты и по бокам. Если же хозяев не устроят готовые проекты, всегда можно воплотить свои идеи для барбекю. Все что человеку нужно, это набросать план будущей конструкции.

Что нужно знать перед постройкой?

Существуют такие виды барбекю:

с коптильней;
с мойкой;
с жаровней;
в беседке;
закрытого и открытого типа и т.д.

При выборе проекта необходимо учитывать, чтобы дизайн барбекю подходил под ландшафтный дизайн собственного участка. После этого следует определиться с местом, где будет находиться печь. Лучше если она будет находиться не слишком далеко от кухни или террасы, ведь во время приготовления бывает нужно взять ту или иную посуду, продукты. А если владельцы только застраивают участок, можно создать проект летней кухни с барбекю. Когда нет возможности сделать проект с расчетом на домик или вблизи от веранды, можно спроектировать шкаф для кухонной посуды, нишу для дров, угля.

Кроме того, нужно учесть необходимость возведения фундамента. Поскольку вес кирпичей большой, без него нельзя обойтись. Барбекюшницы, которые располагаются под навесом, требуют дымоотвода. В противном случае дым будет заполнять место отдыха. Также стоит заранее продумать, хотят ли сделать рядом разделочный стол, мойку, коптильню и пр. Ведь это отразится на размерах печи и, соответственно, потребуется больший фундамент.

Если хозяева хотят готовить несколько блюд одновременно, тогда организация барбекю должна включать в себя несколько решеток на разной высоте. Таким образом, печки можно при необходимости трансформировать в мангалы.

Проектирование барбекю является важным этапом. Можно сделать эскизы самостоятельно или скачать каталог готовых проектов. Чертеж может включать в себя существующий или будущий домик. Или же это будет отдельное строение вблизи веранды. Тщательно продумать детали, ведь впоследствии будет невозможно перенести или кардинально изменить конструкцию.

Если владельцы решили сами сделать печь, ему понадобятся такие материалы:

клинкер;
кирпич огнеупорный для стен;
доска для столешницы;
доски для опалубки;
труба с диаметром не менее 15 см;
цементно-песчаный раствор;
решетки для жаровни;
металлический лист, на котором будут прогорать дрова.

Для постройки барбекю нужны будут такие инструменты:

совковая и штыковая лопаты;
кельма и гребенка;
киянка;
емкость, в которой будет замешиваться раствор;
отвес;
уровень и угольник;
порядовки;
леска с маятниками.

Процесс постройки жаровни

Необходимо рассмотреть пошаговое строительство барбекю. Вне зависимости от проекта и дизайна, базовые этапы возведения одинаковые:

Создание фундамента.
Кладка стен.
При желании делается отделка барбекю декоративным кирпичом или плиткой.
Изготовление и размещение оборудования.
Обустройство зоны приготовления пищи.

Теперь нужно разобраться, как построить барбекю поэтапно.

На 1 этапе создают основание для печи. Ленточный фундамент заливается в том случае, если проект барбекю предусматривает не слишком массивную конструкцию. Если же хозяин планирует сделать облицовку декоративным кирпичом, построить рядом столик или шкафчик для посуды, ему понадобится плитный фундамент.

При сооружении ленточного фундамента роют траншею по периметру барбекю. А если будут заливать всю площадку, то выкапывают яму под всей площадью печи. Глубина в обоих случаях будет зависеть от веса конструкции. Обычно кирпичное барбекю не превышает 1 т. Исходя из этого расчета, песчано-гравийная подложка должна располагаться на глубине порядка 30 см. Чтобы траншея была ровная, используют нить, натянутую между вкопанными кольями.

Ширина траншеи и ямы зависит от толщины стенок будущей печи и досок для опалубки. Фундамент закладывается из расчета: толщина стен плюс 6-7 см с каждой стороны. После того как сделали траншею, следует насыпать гравий и песок. Вначале засыпается песок слоем 7-10 см и тщательно утрамбовывается. Сделать это можно, залив его водой. Затем идет слой гравия 5-7 см, который тоже утрамбовывают.

Перед заливкой фундамента необходимо изготовить опалубку и сделать армирование. Опалубку изготавливают из деревянных досок или фанеры. Ее закрепляют по периметру траншеи и скрепляют гвоздями или саморезами. Доски должны плотно соединяться между собой, чтобы не пропускать раствор. А чтобы они не падали и не наклонялись, зафиксировать их металлическими прутьями или деревянными колышками. Для того чтобы после засыхания цементного раствора можно было легко удалить опалубку, ее смазывают специальной смазкой.

Если геометрия линий стен простая, при изготовлении опалубки можно использовать обрезки пиломатериалов. Но если сложная, лучше брать фанеру.

Армирование и заливка раствора

Чтобы усилить фундамент, его необходимо армировать. Для этих целей используют арматуру или сетку-рабицу. Можно заранее сварить металлические стержни между собой или уложить их в траншею. Сетку нужно закрепить на колышках, чтобы она не скручивалась. Арматура укладывается так, чтобы получилась сетка со стороной квадрата 10 см. Также для лучшего скрепления с бетоном ее желательно прогрунтовать.

Заливка монолитного фундамента под барбекю ничем не отличается от такого же под летний домик или обычное жилое помещение. Его необходимо делать за 1 раз. Поэтому нужно убедиться, что достаточно материалов. В противном случае это будет уже не монолитный фундамент, а его части могут плохо скрепиться между собой. Тогда он может потрескаться и лопнуть в холодное время года, если на стыке слоев будет влага. Такое основание будет непрочным.

Для создания бетонной смеси обычно используют цемент марки М 400 и выше. Чтобы фундамент имел ровную поверхность, устанавливают маячки. В этой роли могут выступать металлические прутья, установленные на одной высоте по периметру опалубки. Также ровность проверяется уровнем или леской, натянутой по краям. После заливки раствора его поверхность разглаживается шпателем, чтобы не оставалось никаких неровностей.

Чтобы снять опалубку, нужно подождать пока застынет бетонная смесь. Обычно на это уходит несколько дней. В течение этого времени необходимо поливать фундамент водой, чтобы уберечь его от пересыхания. А перейти к следующему этапу можно, когда через 21 день бетон наберет 70 % прочности.

Кладка стен

Чтобы предотвратить протекание стенок будущей печи, поверх стяжки стелется рубероид. После этого в зависимости от формы проемов делаются заготовки. Для прямоугольных форм можно использовать простой уголок. Теперь можно приступить непосредственно к кладке.

1 ряд является самым важным. Необходимо, чтобы он был ровным. Ведь от этого будет зависеть ровность всех стен. Следить за этим можно, если вбить колышки по краям и натянуть на 1 уровне леску или нить. Натягивать ее туго, так как шнур может со временем провисать. Кладка выполняется на обычный цементно-песчаный раствор. Стенки выкладываются в полкирпича вплоть до 5 ряда, и кладка начинается с углов. Необходимо помнить, что расстояние между кирпичами должно быть около 3 мм. Чтобы было удобнее их класть, можно сделать порядовку. Это металлическая или деревянная рейка с засечками.

Кирпичи кладут в шахматном порядке, чтобы стык нижнего ряда приходился на середину кирпича следующего. Ровность каждого ряда проверяется уровнем, как по горизонтали, так и вертикали. Для этих целей используется отвес. Через каждые 3-4 ряда необходимо укладывать армирующую сетку. Требуется запомнить, что перед укладкой нужно смочить кирпич в воде для лучшего сцепления с раствором. Через каждые 2-3 ряда необходимо расшивать швы.

6 ряд будет зависеть от того, какая у владельцев организация барбекю. Стоит обратить внимание на описание проекта. Ведь некоторые примеры барбекю имеют съемный лист, который служит поддоном. В других он заходит в кладку, и снять его невозможно. В обоих случаях толщина поддона должна быть не менее 3 мм. Если лист съемный, в 6 ряду кирпичи кладут поперек. Они выполняют роль полки. Следующие ряды снова укладывают обычным способом.

На высоте 2 рядов от листа будет размещаться решетка. Ее можно закрепить на металлических кронштейнах, которые крепятся дюбелями к кирпичу, или заложить в шов маленькие металлические прутья. На нижних рядах можно готовить мясные блюда, а на верхних овощи и использовать их для подогрева еды. Если проект включает несколько решеток на разной высоте, следует выкладывать необходимое количество рядов кирпича плюс несколько сверху для защиты от ветра. После этого выкладывают проемы или арку в соответствии с вашим проектом.

Если планируют обложить стенки декоративным кирпичом, сделать это можно, только когда схватится раствор. Нужно запомнить, что построенная конструкция должна выстояться несколько дней перед эксплуатацией. Это делается для того, чтобы не потрескались швы.

Барбекю закрытого типа

Если владелец недвижимости выбрал проект барбекю закрытого типа, если хочет, чтобы летний домик находился под одной крышей с жаровней, необходимо продумать систему дымоотвода. Устройство барбекю такого плана сложнее, но конструкция выглядит значительно солиднее. Сложность данного типа жаровен заключается в том, что необходимо уметь правильно создать тягу. Если сделать это неправильно, дым останется в печи, будет распространяться по беседке, вместо того чтобы уходить через дымоход. Если человек не уверен, что изготовление такого барбекю ему по силам, лучше обратиться к профессионалам в данной сфере. Ведь проверить тягу получится только после постройки, а в случае ошибки изменить что-то в кладке будет практически невозможно.

Пошаговая инструкция может показать основные этапы работы. Но стоит помнить, что существует много нюансов, которые учитываются при возведении печи. Поэтому может понадобиться руководство опытного мастера.

Обустройство прилегающей зоны

Обустройство барбекю может включать в себя различные конструкции. Это может быть:

столик;
мойка;
шкафчик для посуды;
отделение для дров;
декорирование стенок печи;
создание навеса над всей зоной.

Все это делается в зависимости от проекта и желания хозяина участка. Как смогли убедиться, организация барбекю и его постройка дело не очень сложное. Особенно, если человек имеет некоторые навыки в строительстве.

domolist.ru

Проекты мангалов из кирпича с точными расчетами

Барбекю-мангал своими руками из кирпича. Проекты мангала-барбекю

Что такое мангал-барбекю?

Разнообразие проектов

С двумя столешницами по обеим сторонам. В одну из них обычно встраивается мойка.
С печью для готовки обычной пищи.
С казаном – сооружением для приготовления плова.
С грилем.

Конструкция сооружения

Как составить проект самостоятельно

Основание под сооружение

Выкапывается яма, размеры которой зависят от габаритов комплекса.
На ее дно слоем примерно в 5 см насыпается песок.
Устанавливается опалубка.
Монтируется арматурный каркас из прута 12 мм.
Производится заливка бетонной смесью (1х3).

Кладка сооружения

Как приготовить глиняный раствор

Глина замачивается водой в бочке за день до начала работ.
Через сутки она размешивается строительным миксером. Вода доливается в таком количестве, чтобы получился раствор консистенции жидкой (магазинной) сметаны.
В какую-нибудь емкость заливается 8 литров глины.
Далее добавляется два ведра (10 л) просеянного мелкого горного песка.
В смесь наливается еще немного (литров 5) воды, и все тщательно перемешивается.

О чем нужно знать

Проекты барбекю из кирпича

Неизменным атрибутом отдыха на природе, является приготовление вкуснейших блюд на барбекю (мангале).

Далее следует выбрать место, куда согласно проекту будет устанавливаться барбекю-печь.

Схема барбекю из кирпича.

какое будет расстояние от дома до барбекю (мангала). Лучше всего, чтобы печь располагалась недалеко от кухни, потому что в процессе готовки часто возникает необходимость в посуде или продуктах;
стиль мангала (барбекю) должен подходить под общий стиль дачи или усадьбы;
если участок небольшой, проект, в котором печь располагается у огромной беседки, вам не подойдет;
нужно учесть величину фундамента, потому что вес кирпичного барбекю (мангала) довольно большой;
форма и высота определяют внешний вид и удобство в использовании;
необходимость в навесе или беседке;
проект с дополнительными элементами (мойка, русская печь, коптильня) должен иметь подробные чертежи;
конструкцию решетки, жаровен и вертелов;
наличие поддона для угля, защиты от ветра.

Проект должен учитывать наличие поблизости больших деревьев, чтобы предупредить обгорание веток.

Необходимые материалы для постройки постоянного барбекю (мангала) своими руками:

Схема печи барбекю.

Клинкер, который будет совпадать по цвету с кирпичом.
Огнеупорный кирпич для кладки стен.
Рубероид.
Доска обрезная для создания столешницы.
Доска необрезная для опалубки.
Металлическая труба не меньше 15 см диаметра.
Бетонный раствор. Если печь будет небольшая по габаритам, то для возведения барбекю достаточно будет около 20 см бетона.
Решетка для барбекю.
Металлический лист для облицовки разделочного стола.

Количество других нужных материалов будет зависеть от того, какой проект для дачи вы выбрали.

Инструмент, необходимый для возведения постоянного барбекю своими руками:

Растворная лопатка.
Кельма.
Молоток-кирка.
Деревянная расшивка.
Шабровка.
Отвес.
Правило.
Складной м.
Пузырьковый строительный уровень.
Угольник.
Промежуточные маятники.
Рулетка.
Металлические порядовки.

Возведение постоянного барбекю (мангала) своими руками согласно выбранного проекта

Этап 1. Заливка фундамента под барбекю.

С помощью колышков и веревок производится разметка.
Выкапывается яма, соответствующая форме фундамента (с примерным запасом 5 см по ширине) 30 см глубиной. Форма фундамента может быть различной (зависит от выбранного вами проекта): квадратная, круглая, овальная, прямоугольная, шестиугольная и т. д.
Высыпается на дно шлак и тщательно утрамбовывается.
Делается опалубка – из досок сбиваются щиты (шириной около 30 см и длиной, равной длине фундамента) и устанавливаются по периметру.
Внутрь опалубки закладывается металл. Можно использовать ненужные старые куски железа.
Готовится бетонный раствор и заливается в опалубку. Фундаменту необходимо затвердеть. На это уходит около трех суток.

Заливая фундамент, нужно помнить:

яма должна иметь одинаковую глубину по всей своей площади;
армирующий материал для фундамента не должен выходить выше заданного уровня;
подушка из шлака должна тщательно утрамбовываться.

Этап 2. Кладка стен барбекю (мангала) из кирпича своими руками.

Схема порядовки печи-барбекю.

Поверх стяжки стелется рубероид, чтобы защитить стенки мангала от протекания.
Определяется форма проемов. Для прямоугольной конструкции подойдет строительный уголок, для арочной изготавливается шаблон заданной формы.
Стенки кладки делаются в полкирпича с применением обычного раствора, при этом оставляются проемы 50 мм. По этой же методике выкладывается 5 рядов. Сверху на них кладется металлический лист, который будет служить поддоном для угля. Затем выкладывается еще 2 ряда кирпича и на них устанавливается решетка для барбекю. Устанавливается защита от ветра и кладется еще несколько рядов.
Далее выкладываются арки и проемы из кирпича согласно проекту.
Выкладываются стены до необходимой высоты. Средняя оптимальная высота – 10 кирпичей от уровня земли. Во время кладки стен между 6 и 7 рядом во всех стенах укладываются металлические стержни таким образом, чтобы они выходили из стен на 7-10 см. Таким же образом укладываются стержни в остальных рядах вплоть до 10. Это делается для того, чтобы была возможность перемещать решетку на нужную высоту.

При укладке стен из кирпича своими руками важно помнить:

чтобы кирпичная конструкция выглядела эстетично, все швы должны быть одинаковой толщины;
высоту проемов кладки кирпича нужно выбирать такую, чтобы до уровня стола барбекю оставалось около 3 рядов;
при возведении арочных проемов необходимо оставить в проеме кирпич по центру;
топка не должна быть слишком высокой – это уменьшает тягу;
бордюры, установленные внутри топки, осложняют чистку;
если проект предусматривает мойку, нужно сделать небольшое отверстие внизу и установить трубу, через которую можно подвести шланги для слива воды;
использовать для кладки можно только жаростойкий материал, другие виды кирпича будут растрескиваться.

Этап 3. Размещение оборудования для барбекю (мангала) своими руками.

Этап 4. Обустройство барбекю (мангала) своими руками.

Проект барбекю (мангала) из свободно лежащих кирпичей

Схема фундамента печи-барбекю.

Главная » Разное » Печь-барбекю из кирпича своими руками: чертежи и порядовка

Печь-барбекю из кирпича своими руками: чертежи и порядовка

Мангал-барбекю — в чем разница

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Простой кирпичный мангал

Проект и фото готового мангала/барбекю из кирпича

Подготовка основания

Порядовка (кладочные чертежи) и рекомендации по кладке

Порядовка мангала из кирпича (кладочные чертежи)

Барбекю из кирпича с трубой: порядовка

Схема кладки барбекю из кирпича

Чертежи барбекю из кирпича

Формирование двух хозяйственных камер

Начинается формирование топочной камеры

Формирование свода топочной камеры

Переход свода в трубу

Фото барбекю из кирпича

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими руками

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

kirpich-sbm.ru

кладочные чертежи, проект, схема, фото

Правильная кладка печи из кирпича – это не только архитектурный баланс, сохраняющий долговечность строения, но и залог функциональной пользы и безопасности при эксплуатации. Порядовка барбекю необходима даже опытному мастеру. Знание каждого кирпичного ряда с заданным количеством элементов и точным расположением дает неоценимый эффект в скорости выполнения работы своими руками и качественном результате.

Термин «порядовка» характеризует сразу два строительных понятия, применяемых в одной архитектурной области – кладке кирпича. Именно это разделение порой вводит в тупик начинающего печника. Важно держать наготове оба определения, которые по своему названию обеспечивают не только контроль кладки по рядам, но и порядок выполнения кладки.

При недостатке времени для строительства печи, рекомендуем обратиться в компанию: «Камин Очаг».

Контрольное приспособление

Исконно профессиональное слово «порядовка» описывает элементарное приспособление, необходимое для контроля высоты и горизонтальности каждого ряда из кирпича.

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка своими руками осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить своими руками. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Сложность состоит только в обеспечении точности самой порядовки – важен каждый миллиметр и градус. Самодельное устройство принесет пользу, если работа над барбекю из кирпича – одноразовая. Например, для собственной беседки.

Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ своими руками, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание. Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:

Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
Так же важна симметрия внутренней структуры фундамента. Для заливки своими руками необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.

Возведение печи по порядовке

Перед кладкой огнеупорного кирпича своими руками необходимо тщательно продумать структуру барбекю. Чем лучше представлена пошаговая схема, тем меньше вероятность ошибок. Порядовка также помогает заранее подсчитать количество стройматериалов, составить смету и вовремя закупить необходимый объем. Это эффективный подход, который исключает задержки в работе из-за нехватки элементов.

Произведя подготовку к работе своими руками, можно слаженно и продуманно начинать строительный процесс по схеме:

Для более надежного основания, жесткости кладки и законченного внешнего вида чаще всего кладут первый ряд, полностью закрывая кирпичом поверхность бетонного основания (оставляя по 5-10 см по периметру).
От количества зон приготовления зависит следующая архитектурная часть – кирпичные ноги. Для простой конструкции их нужно 3 – по бокам и сзади. Такие проекты, как барбекю с казаном, русской печью, столами и дровниками, предусматривают дополнительные кирпичные опоры.
Между основанием и верхней точкой стоек могут располагаться дополнительные перекрытия, служащие полками под посуду или местом хранения дров.
На опоры производится кладка перекрытия из кирпича. Оно служит основанием для топки или поверхностью зоны с казаном. Для архитектурной красоты, перекрытие для топок и столы для продуктов кладутся на одной плоскости.
От перекрытия начинается формирование топок из кирпича своими руками. Для зоны барбекю из нескольких рядов формируется углубление для топлива и места будущего крепления сеток или шампуров. Для зоны с казаном топка будет располагаться ниже перекрытия. Она может быть уже ног из кирпича. Заранее необходимо предусмотреть место установки котла – сформировать из кирпича круглое углубление. Без казана оно может служить обычной плитой.
Над перекрытием печи производится кладка стенок из кирпича для зон приготовления.
Последняя часть порядовки барбекю — общий дымоход из кирпича в центре строения. Как правило, он возводится путем соединения окончания всех топок в одну систему и постепенного сужения кладки до достижения размеров выходной трубы. В переходной зоне предусматриваются металлические заглушки.

besedkibest.ru

РубрикаРазное
