Вентиляция гаража

Грамотно организованная система вентиляции для гаража позволяет обеспечить достаточный приток чистого воздуха, его правильную циркуляцию и распределение по всему помещению. Главные задачи гаражной вентиляции заключаются в формировании оптимального микроклимата для сохранности автотранспортного средства, автомобильных запчастей и резины, инструментов, а также продовольственных запасов и заготовок. Кроме того, вентиляционные коммуникации гаража способствуют удалению излишков влаги и отведению токсичных веществ и испарений.

Не стоит пренебрегать качественной организацией воздухообмена в гаражном помещении, ведь влага, сырость и застойный воздух оказывают разрушительное воздействие не только на металлические элементы машины и ее электронную «начинку», но и провоцируют появление грибковой плесени на деревянных и металлических элементах гаражной конструкции. Кроме того, эти факторы запускают и ускоряют процесс гниения и порчи запасов продовольствия.

Нельзя сбрасывать со счетов и формирование токсичной среды, которое отрицательно сказывается на здоровье владельца гаража, вызывая недомогание, головокружение и общий упадок сил. Даже если поначалу концентрация ядовитых паров от неполноценного вывода продуктов сгорания топлива и не будет ощущаться в полной мере, впоследствии эти негативные воздействия проявят себя.

Требования к организации системы вентиляции для гаража

Качественная организация вентиляционной системы, независимо от уровня ее сложности, поможет предупредить вышеперечисленные негативные последствия. В соответствии с требованиями, регламентированными в нормативном документе СНиП 21-02*99, все хозпостройки  (в т.ч. гараж) оснащаются вентиляционными коммуникациями, наравне с жилыми помещениями.

Невзирая на вид технической/конструкционной сложности гаража, система вентиляции должна присутствовать в гаражном помещении, как с отоплением, так и без такового.  В соответствии с нормативным регламентом, приточный объем чистых воздушных масс рекомендуемая периодичность полного суточного воздушного обмена должна варьироваться от 6 до 10 раз.

Пример:

Если размер вашего гаража, например длина = 6 м, ширина = 4 м и высота = 3 м, то объем воздуха в нем 6*4*3=72 м³

Для такого объема рассчитываем, например, 10-кратный воздухообмен в сутки, тогда кратность воздухообмена в час рассчитывается следующим образом:

 72м³*10/ 24ч = 30 м³/ч

Таким образом, при выборе системы вентиляции и соответствующего оборудования необходимо ориентировать на данную цифру. Более подробные системы расчетов воздухообмена для различного типа помещений можно прочитать в соответствующей статье.

Одноэтажные постройки, равно как и двухэтажные гаражные помещения непременно оборудуются вентиляционной системой для обеспечения достаточного воздухообмена и обдува автотранспортного средства. В 2-ух этажной постройке, в которой присутствует мастерская на верхнем этаже и в строениях, оборудованных смотровой ямой абсолютно всем помещениям необходимо обеспечить равноценное вентилирование.

Обязательно нужно сделать независимую вентиляцию в гараже с подвалом, для обеспечения достаточной циркуляции потоков воздуха в изолированном помещении подвала, которая будет направлена на устранение неприятных ароматов и затхлости.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашего гаража

Перейти

Выбор системы вентиляции для гаража, требуемые расчеты

Разрабатывать конструкцию вентсистемы гаража необходимо на самом начальном этапе проектирования по причине того, что все функциональные отверстия в цоколе и стенах гаражного помещения желательно делать в период возведения несущих стен. Помимо этого, расчет вентиляции гаража требует учета этажности, предполагаемого количества транспортных средств, площади помещения и высоты потолков.

Именно на этом этапе определяют максимально выгодные и рациональные способы обустройства и выбирают вид вентсистемы для выполнения возложенных на нее задач.

Для обустройства гаражного помещения можно использовать такие виды вентиляции:

• естественная система вентиляции, в основе которой лежат аэродинамические принципы и непринужденное движении воздуха;
• комбинированная система вентиляции, сочетающая в себе принципы естественного воздухообмена и использование дополнительных механических устройств для принудительной вентиляции в гараже;
• механическая вентиляционная система с использованием специальных механических устройств и установок для побуждения оттока и притока воздуха.

Целью каждой из вышеперечисленных схем работы является обеспечить циркулирование воздуха в помещении гаража. Каждая из этих систем справляется с этой задачей лучше или хуже, в этом мы сейчас попробуем разобраться.

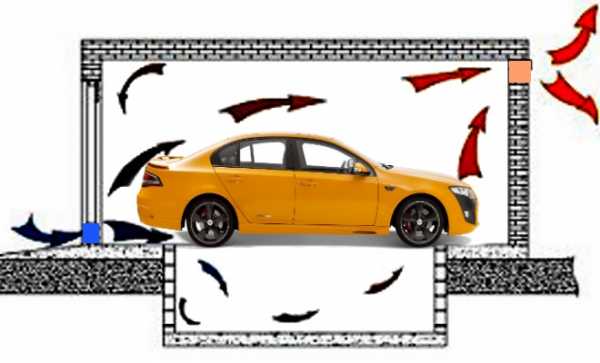

Схема вентиляции гаража

Особенности естественной системы вентиляции для гаража

При естественном воздухообмене, циркулирование воздушных масс осуществляется за счет разницы температурных режимов внутри гаража и за его пределами. Чтобы обеспечить самопроизвольное движение воздушных потоков потребуется установка двух вентиляционных отверстий: приточного — для подачи чистого воздуха и вытяжного — для вывода отработанных воздушных масс.

Организация такого типа вентиляции производится при возведении несущих конструкций и заключается в монтаже труб с предварительно просчитанным диаметром.

Чтобы обеспечить правильный воздухообмен, нужно выполнить следующие правила:

1. Приточное отверстие располагают на отметке не ниже 10 сантиметров от уровня пола. Чтобы не допустить попадания пыли и мусора, воздуховод закрывают специальной сеткой. Чтобы избежать попадания снега зимой воздуховод с уличной стороны должен быть не ниже 30 сантиметров от поверхности грунта.
2. Отверстие под вытяжку монтируют в противоположном верхнем углу (по диагонали или просто максимально удаленно от притока по возможности), в 10 сантиметрах от верхнего перекрытия/линии пересечения кровли и стены. Трубу для отведения отработанного воздуха выводят над крышей на высоту 50 сантиметров и укрывают защитным «грибком».

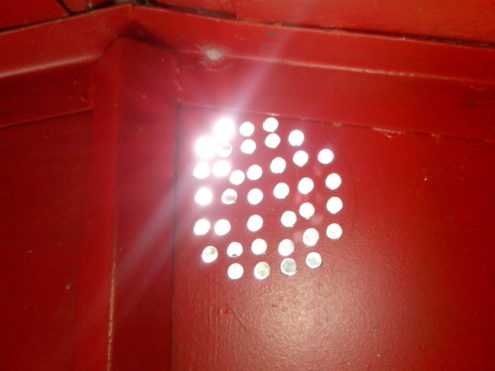

3. Роль приточных отверстий также могут исполнять решетки, которые вмонтируют в ворота. Эффективный воздухообмен в таком случае возможен, если сечение решеток будет вдвое — втрое больше диаметра вытяжной трубы.
4. Ускорению процесса вывода загрязненных воздушных масс может поспособствовать дефлектор, вмонтированный в вытяжку. Благодаря ему происходит формирование зоны сниженного давления, отчего грязный воздух быстрее удаляется в отводящее отверстие. Чтобы не допустить образования конденсата на дефлекторе используют дополнительную теплоизоляцию.

 *Совет: чтобы предотвратить «опрокидывание» тяги в холодное время года, нужно следить, чтобы площади вытяжных и приточных устройств были равны между собой. Кроме того можно самостоятельно регулировать воздухообмен при помощи утепленных шиберов.  В сезон морозов следует последовательно закрывать сначала приточное, а затем и вытяжное отверстие.

Плюсом подобной системы вентиляции для гаража является ее дешевизна. В качестве недостатков можно отметить невозможность полноценно контролировать качество воздухообмена ввиду нестабильности погодных явлений (силу и направление воздуха, температуру, перепады давления).

Комбинированная (или механическая вытяжная) система вентиляции для гаража

Комбинированный тип вентилирования подразумевает оснащение естественной системы дополнительными механизированными устройствами, благодаря которым обеспечится независимость от погодных условий и принципов аэродинамики.

Принципиальное различие состоит лишь в том, что один из потоков остается естественным, а во втором (вытяжная система) устанавливают дополнительный вентилятор, чтобы стимулировать более быстрое удаление отработанного воздуха. Модификаций применяемых вентиляторов может быть несколько: канальные, крышными или накладными — в зависимости от поставленных задач и особенностей помещения. К относительным недостаткам можно отнести отсутствие фильтрации и подогрева воздушных масс, а также необходимость включения и отключения системы, но последнюю проблему можно решить установкой хорошего реле с таймером.

Механическая приточно-вытяжная система вентиляции для гаража

Принудительная вентиляция в гараже не имеет недостатков, поскольку позволяет досконально контролировать процесс воздухообмена и регулировать оптимальные микроклиматические показатели внутри помещения.

Только механическая система вентиляции может обеспечить качественную циркуляцию воздушных масс в смотровой яме и вентиляцию погреба в гараже (схема подбирается с учетом особенностей и технических параметров). Более того, такой тип вентиляции — единственно возможный вариант для гаражей подземного типа.

Для работы системы принудительного типа задействованы 2 модуля:

• установка для приточной вентиляции в гараже, включающая в себя электронагреватель, вентиляторную установку, фильтры;
• вытяжная установка, состоящая из одного канального вентустройства и 2-ух вентиляторов.

Воздух с улицы, поступая в приточный модуль, проходит процесс подогрева и очищения. После этого он проходит по каналу к устройствам, которые распределяют предварительно подготовленные воздушные массы. Грязный воздух, в свою очередь, отводится осевым вентилятором, либо удаляется благодаря канальному оборудованию с воздуховодом. В последнем варианте, для установки потребуется большее пространства под потолком и трудозатрат, но вы получите максимально равномерное распределение воздушных потоков.

Отлично зарекомендовала себя система вентиляция механического типа в виде моноблочной конструкции. Она представляет собой единый блок, в котором объединены устройства для притока, вытяжки и обработки воздуха. Чтобы добиться максимальной эффективности, моноблочные системы дополнительно оснащают пластинчатым рекуператором, который позволяет перенаправлять образованное в процессе работы тепло на нагрев вновь поступающих воздушных масс. Чаще всего используются приточно-вытяжные установки с рекуператором.

Подробнее о механической системе вентиляции.

Одним из основных преимуществ такого типа вентиляции является подогрев приточного воздуха до комнатной температуры, что позволяет поддерживать комфортные условия в помещении гаража круглый год.

Не пренебрегайте установкой качественной системы вентиляции для гаража, ведь именно от ее эффективной работы зависит сохранность вашего автотранспортного средства, сопутствующих инструментов, запасных деталей и в целом комфортных климатических условий. Экономия на таком важном аспекте может обернуться еще большими тратами на устранение последствий.

Получить бесплатную консультацию инженера по вентиляции гаража

Получить!

www.ads-vent.ru

Схема вентиляции в гараже

Краткое содержание статьи:

Избежать этого поможет собранная своими руками схема вентиляции в гараже. Для её создания предстоит выбрать подходящую систему, составить немудреный проект, закупить материалы и, уже затем, смело приступать к работе.

4 веские причины для оборудования систем вентилирования гаражей

1. Въезжающая с улицы автомашина, несет на себе капли дождя, налипший снег, дорожные реагенты. В замкнутом объеме гаражного бокса, без должной циркуляции и обновления воздушных масс эта влажная агрессивная среда способствует коррозии не только автомобиля, но и строительных конструкций. Ржавеют балки, металлопрофиль и арматура, разрывающая бетон. Кроме того, разрастается вредная для здоровья плесень.
2. В гаражах нередко оборудуются подвалы для хранения урожая. Запас овощей и фруктов также способствует увлажнению воздуха.
3. Без наличия вытяжки выхлопные газы создают реальную опасность для жизни людей.
4. Нередко гараж используется для малярки (покраски) или ремонта машины. Концентрирующиеся испарения токсичных жидкостей становятся взрывоопасными и отравляют работающих.

Для сохранности своего имущества, а также в целях личной безопасности вентилирование гаражного помещения должно осуществляться независимо от того отапливаемое оно или нет.

Виды схем вентиляции в гараже и их особенности

Для начала следует определить конструкцию вентиляции, удовлетворяющую местным условиям. Учитываются:

• объем помещения;
• наличие погреба или смотровой ямы;
• частота и продолжительность использования гаража;
• виды выполняемых работ и т.д.

Все конструкции проектируются на основе систем естественного или принудительного воздухообмена либо их комбинаций.

Естественная вентиляция в гараже

Использует свойства гравитационного или конвективного перемещения  воздушных масс с различной температурой относительно друг друга. Таким образом, холодный поток через нижнее вентотверстие затягивается в гараж, замещая теплый воздух и выдавливая его через верхнее вентотверстие.

Преимущества и недостатки системы естественного воздухообмена:

• невысокая себестоимость;
• быстрая установка и простое обслуживание;
• энергонезависимость;
• практически не поддается регулировке;
• эффективность зависит от разницы температур на улице и в гараже, поэтому летом она снижается;
• поступает неподготовленный воздух с пылью и мелким мусором.

Принудительная (механическая) вентиляция в гараже

Воздухообмен активируется и регулируется посредством элетромеханических устройств – вентиляторов, ручных и автоматических заслонок, датчиков и т.д. Может собираться по одной из 3-х схем – приточной, вытяжной или приточно-вытяжной.

Преимущества и недостатки системы принудительного воздухообмена:

• не зависит от времени года и погодных условий;
• позволяет поддерживать режим оптимальной циркуляции воздуха;
• может использоваться в гаражном блоке, построенном ниже уровня земли;
• способна служить источником альтернативного отопления;
• при желании комплектуется системами воздухоподготовки, климатконтроля и автоматики;
• полностью энергозависима – наличие электричества обязательно;
• требует повышенного внимания, а иногда квалифицированного обслуживания;
• характеризуется высокими затратами на оборудование и его установку.

Организация практических схем вентиляции в гараже

Несмотря на многочисленные преимущества принудительного воздухообмена его полноценные версии в частных гаражах устанавливаются редко. Главная причина – высокая себестоимость. Чаще отдают предпочтение либо схемам естественного вентилирования либо их комбинированием с отдельными элементами механических систем. Поэтому следует учитывать, что:

• приточное и вытяжное отверстия должны разноситься на максимальное удаление друг от друга (по диагонали помещения), чтобы обеспечить наиболее эффективную циркуляцию воздуха вокруг машины;
• приточный вход всегда размещается как можно ближе к полу, а вытяжной выводится под потолком либо через крышу. Чем выше поднимется труба выхода, тем интенсивнее будет тяга. Хорошим решением также является установка пары вытяжных труб на двух уровнях – одну под потолком, вторую отступив от пола на 60-70 см. Они разделят удаляемый воздух на два потока, обеспечивающие равномерное проветривание автомобиля по высоте;
• для монтажа вытяжки берется асбестовая или пластиковая труба соответствующего размера. Другие материалы под вытяжку категорически не рекомендуются. Например, в металлической трубе воздух быстро остывает, и тяга снижается в два раза;
• само по себе увеличение диаметров вентотверстий или воздуховодов не гарантирует прирост тяги. Однако важно, чтобы площади сечения приточного и выходного каналов были равными. В противном случае не исключается возникновении обратной тяги.

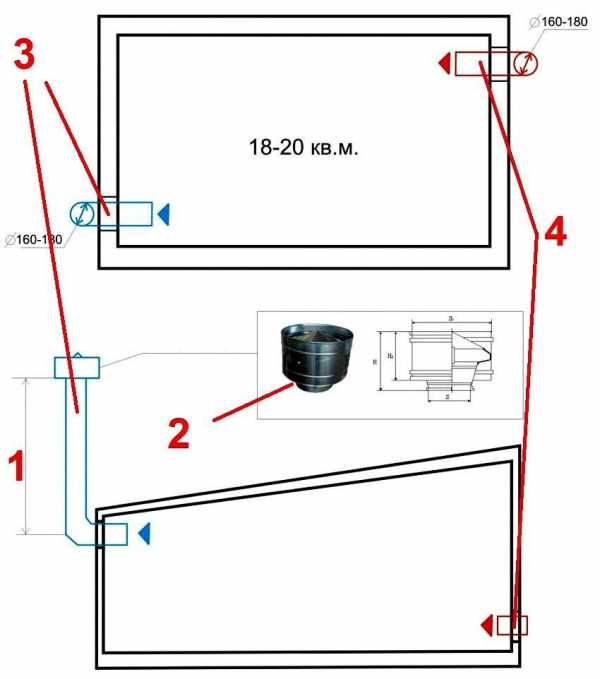

Обустраивая простую схему вентиляции в гараже без подвала, нередко воздухозаборные отверстия размещают в нижней части гаражных ворот либо рядом с ними, закрывая их частыми решетками. Хотя они несколько снижают интенсивность притока, но защищают от грызунов и затягивания крупного мусора.

1. Высота трубы – мин. 50 см, оптимальная 1,5-2 м.
2. Дефлектор не дает ветру создавать завихрения в трубе, усиливает тягу.
3. Вытяжной канал под потолком.
4. Приточный канал рядом с въездными воротами.

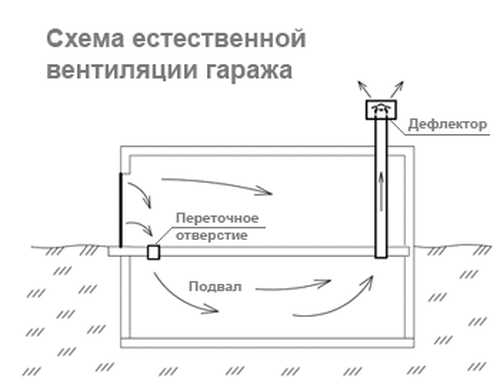

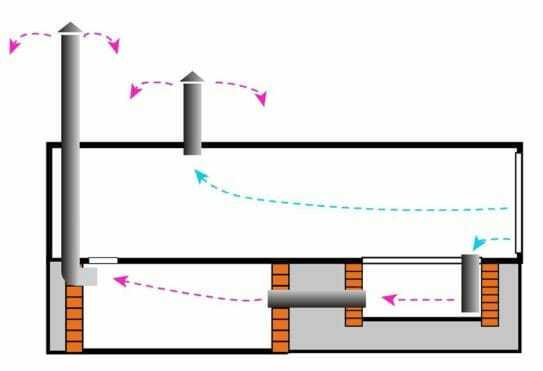

Схемы вентиляции в гараже с подвалом и смотровой ямой

Вышеописанная схема также позволяет хорошо проветривать смотровую яму, если она не закрывается досками или щитами. Однако на практике приямок зачастую закрыт, и в нем, особенно зимой, скапливается влага. Выпадающий конденсат приводит к гниению древесины, ржавлению металлических элементов (закладных, уголков, арматуры).

Поэтому для вентиляции смотровой ямы в гараже необходимо либо периодически снимать с нее доски, либо продлить в нее трубу от приточного окошка. Таким образом, получится обойтись без обустройства специальной конструкции для воздухообмена.

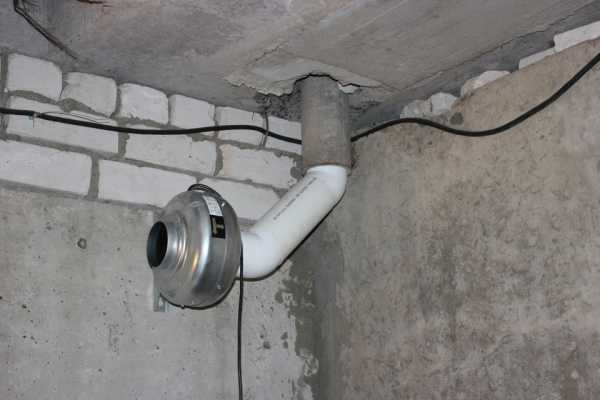

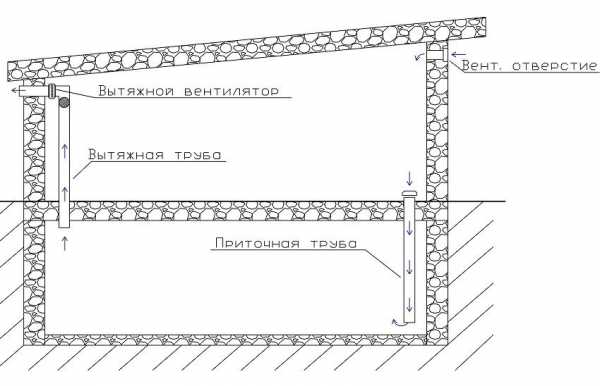

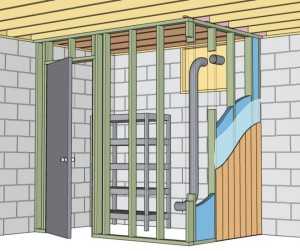

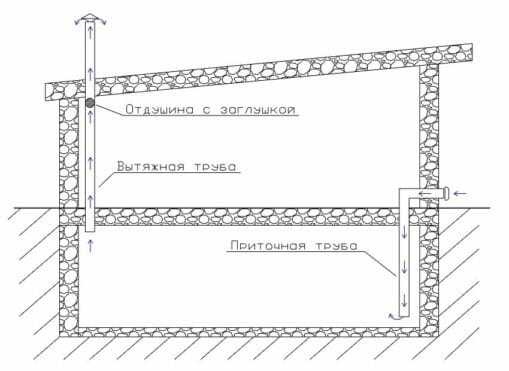

Похожим способом осуществляется проветривание овощного погреба. Вентиляция овощной ямы в гараже может осуществляться через воздуховод, соединяемый с приточным отверстием в стене и продленный вниз. Однако, кроме того, потребуется установка дополнительного вытяжного канала, отводящего воздух из погреба наружу.

Для монтажа воздуховодов рекомендуется использовать серые пластиковые трубы. Внутри помещения их лучше утеплить, чтобы снизить образование конденсата из-за разности температуры в трубе и помещении. Ниже представлен эскизный пример проекта вентиляции гаража с подвалом (погребом, смотровой ямой).

Схемы принудительной вентиляции гаража

Одна из наиболее простых схем механического вентилирования выглядит следующим образом:

• для искусственно нагнетания свежего воздуха в гаражный бокс внизу его стены в отверстие приточного канала монтируется вентилятор;
• для вывода отработанного потока второй вентилятор размещается в противоположном верхнем углу в вытяжном отверстии.

Вентиляторы обеспечивают стабильный воздухообмен, необходимый для поддержания здорового микроклимата. Объема обновляемого воздуха оказывается достаточно не только для самого гаража, но и для проветривания смотровой ямы и погреба. В случае, если яма или подвал чрезмерно переувлажняются, например подтапливаются, приточный и вытяжной канал придется проложить ниже уровня пола гаража. При этом соблюдается тот же принцип размещения – приток внизу ямы, отток вверху.

Схема вентиляции в гараже для малярки

Если в гараже размещается небольшая ремонтная мастерская с покрасочными или сварочными работами, то механическую вентиляцию дополняют разветвленными воздухозаборными каналами. Их протягиваю по периметру бокса и равномерно перфорируют по всей длине либо устраивают в них воздухозаборные отверстия с решетками через равные промежутки. При такой компоновке вентиляторы находятся на входе или внутри самих каналов.

Читайте также: Правила расположения гаража на частном участке

Самостоятельное проектирование вентиляции гаража

Согласно нормам СНиП поступление свежего воздуха для комфортного хранения одного автомобиля составляет 180 м³/ч. Кроме того, СНиП 21-02-99 «Стоянки автомобилей»  предписывает, что в зимнее время средняя температура в гараже должна быть около +5⁰С . Более теплый микроклимат хорош для человека, но не для машины. Учитывается таяние прилипшего к ней снега и испарение влаги, которые способствую развитию коррозии.

Самостоятельный расчет системы проветривания небольшого гаражного сооружения можно выполнить, принимая во внимание, что:

• приточный воздуховод монтируется с наветренной стороны не выше 10-15 см от уровня пола;
• вытяжной – на 10-15 см ниже уровня потолка;
• разница по высоте между приточным и вытяжным отверстиями со стороны улицы – не менее 2,5 м;
• высота трубы над крышей – не менее 50 см.

Еще пара советов по обустройству и эксплуатации вентсистемы

1. Рекомендуется ежемесячно проверять работоспособность вентиляции. Летом можно делать это и чаще, так как не исключается более интенсивное засорение вентрешеток пылью и мусором.
2. Обязательно утеплите внешний участок вытяжной трубы. В зимний период теплый воздух из помещения, поднимаясь по воздуховоду, резко охлаждается и из него выпадает конденсат. Ночью он превращается в иней, а днем на солнце тает и стекает внутрь гаража. Для утепления вытяжки подойдет рукав из вспененного полиэтилена, который надевают непосредственно на внешний отрезок воздуховода. Чтобы уберечь полиэтилен от разрушения под воздействием солнечных лучей, рекомендуется обмотать его фольгой (подойдет обычная пищевая).

Кроме того, рекомендуем посмотреть видео, в которых также подробно раскрываются некоторые аспекты создания работоспособной схемы гаражной вентиляции:

www.project-home.ru

Вентиляция гаража снип: рассмотрим подробно

СНИП вентиляции по гаражам

СНИП на вентиляцию гаражей указывает, что в помещение для хранения одного легкового автомобиля постоянно должен поступать поток свежего воздуха. Его объем примерно составляет 180 куб.м/в час.

Устройство в гараже системы вентиляции – это обязательная коммуникация, необходимая для обеспечения комфортного содержания машины. Как смонтировать правильно систему вентиляции в гараже своими руками — подскажет статья.

Особенности вентиляции в гараже

Строительные нормы и правила, или СНИП, вентиляция в гаражах не допускает использование такого помещения без ее устройства.

В противном случае, это может сопровождаться такими ситуациями как:

• Образование сырости в помещении.

Организация вентиляции гаража необходима для удаления избыточной влаги. В зимний период машина в помещение заезжает со снегом, льдом, грязью. После размещения в герметичный и теплый гараж она начинает оттаивать. Воздух станет насыщаться парами влаги.

• Ускоренная коррозия кузова и металлических деталей автомобиля.

Правильно выполненная система вентиляции гаража помогает быстро высушить авто. При отсутствии потока свежего воздуха автомобиль окружают водяные пары, он не просыхает. Это может привести к тому, что в скором времени понадобится выполнять капитальный ремонт кузова машины.

• Начнут разрушаться конструкции самого сооружения.

Устройство надежной вентиляции в гараже защищает его «коробку» от излишков влаги. Жидкость – это мощный разрушитель, любой материал, используемый для строительства, станет со временем разрушаться.

• Для хозяина среда станет ядовитой.

Система вентиляции в гараже помогает избавить помещение от концентрации в нем ядовитых газов из выхлопной трубы, запаха бензина и прочей вредной химии. При ее отсутствии владелец начинает вдыхать этот «коктейль», что может создать дополнительные проблемы для его здоровья.

Варианты вентиляции

Как рассчитать естественную вентиляцию для гаража

Согласно СНИП вентиляция гаражей рассчитывается на основании циркуляции воздуха от перепада температур, возникающих между внутренней и наружной средой.

По законам физики в помещении для хранения авто следует предусматривать два отверстия для вентиляции:

• Приточное.
• Вытяжное.

Обе обустраиваются при сооружении «коробки» гаража.

Принципами, на которых базируется схема естественной вентиляции, являются:

• Отверстие для притока располагается почти на одном уровне с полом, примерно в 10 сантиметрах от его линии.

Над поверхностью земли воздуховод поднимается на 30 сантиметров. От осадков и насекомых на нем предусмотрена крышка и сетка.

• Вытяжное отверстие устраивается на уровне потолка.
• Воздуховод размещается на крыше строения. Высота «грибка» над кровлей составляет 50 сантиметров, как показано на фото.

Устройство вентиляционного отверстия

• Отверстия для притока и вытяжки размещаются в помещении по углам на противоположных сторонах и по диагонали.

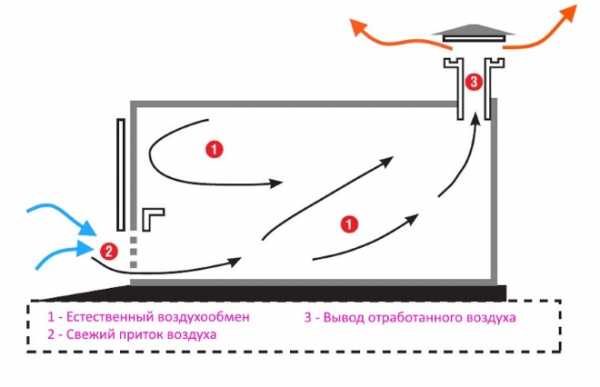

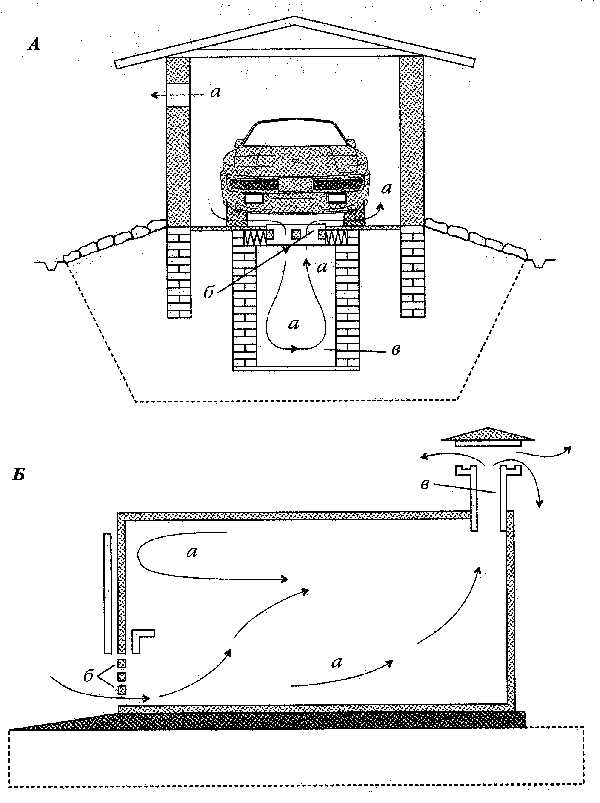

Схема устройства естественной вентиляции

Цена устройства естественной вентиляции не большая, такой метод не требует использования дорогих материалов. К недостаткам системы относится зависимость скорости воздуха от многих факторов, к которым относятся:

• Разница температур, имеющаяся внутри и снаружи пространства гаража.

Летом такая система будет не эффективной. Это связано с более высокой температурой на улице, чем внутри гаража.

• Необходимость достаточного перепада давления, имеющегося на входе и выходе, что не возможно осуществить из-за небольших размеров гаража
• Зависимость вентиляционных отверстий от их размещения.
• Многое зависит при естественной вентиляции от скорости воздуха. Приточную трубу следует размещать с наветренной стороны. Однако предугадать в какую сторону будет движение ветра в конкретный момент точно нельзя.
• Зимние «проблемы».

Воздуховоды зимой обмерзают, что может привести к забиванию их инеем из-за большого перепада температур. Чрезмерный приток холодного воздуха может вызвать сильное охлаждение помещения, что необходимо учитывать при расчете естественной вентиляции строения.

Приточное отверстие при необходимости закрывается задвижкой, сами трубопроводы надежно утепляются и периодически освобождаются от снега.

Совет: Чтобы освободиться от влияния этих факторов на вентиляцию, следует делать ее принудительной.

Инструкция по решению проблемы состоит из двух способов:

• Устройство механической системы вентиляции для гаража.
• Комбинированная система — более простая, объединяющая механическую и естественную вентиляцию.

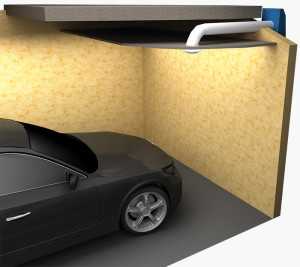

Как устроить механическую вентиляцию

При механической вентиляции искусственный вихрь воздуха создается приточной и вытяжной конструкцией. Главное их достоинство — частичная или полная замена системы отопления гаража.

В этом случае воздушный поток следует подогревать до нужной температуры, примерно (+5°С), и создать в помещении для хранения автомобиля оптимальные условия.

При расчете такой системы вентиляции учитываются:

• Площадь гаража и его конструкция.
• Количество автомобилей.
• Наличие в помещении подсобных зон.
• Какая протяженность воздуховодов.

Оборудование для вентиляции управляется специально разработанной программой, предусматривающей несколько режимов ее работы. Такой метод абсолютно не зависит от любых внешних условий окружающей среды.

Дополнительно делается фильтрация приточного воздуха, что позволит защитить помещение от попадания в него мелкого мусора и пыли. Некоторые конструкции «автодомиков» могут получать свежий воздух лишь таким методом.

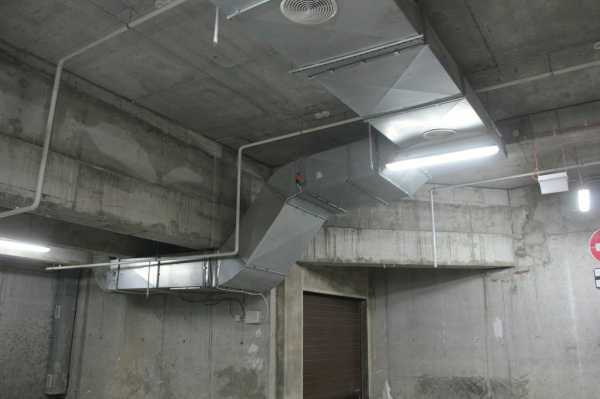

Это касается вентиляции подземного гаража, которая возможна только механическим способом. Для комплектации данного оборудования существует два варианта.

Это могут быть:

• Модульная конструкция используемого оборудования.

В этом случае схема установки системы вентиляции предполагает устройство отдельных блоков для подачи и отвода воздуха, которые работают вне зависимости друг от друга, а при этом они объединены в цельный «организм», с использованием автоматических устройств или датчиков, получающих сигналы от специального «центра управления» или с помощью программного обеспечения.

Схема для приточной вентиляции выглядит так:

• Блок монтируется в вентиляционное отверстие от пола, на высоте от двух до трех метров.
• В его состав входят:

1. вентилятор, который меняет направление воздуха и подает его в калорифер и фильтр для очищения;
2. стальные воздуховоды с перфорацией распределяют разогретый поток равномерно по всему помещению. Трубы монтируются вертикально или горизонтально, одна или лучше две штуки.

Вытяжная вентиляция при этом состоит из вентилятора с двумя скоростями и с защитной решеткой. При фиксации датчиком повышенной концентрации, которая создается выхлопными газами, устройство станет работать интенсивнее.

Вентиляция, с устройством механического побуждения применяет один блок, совмещающий две функции:

1. вытяжку;
2. приток воздуха.

В этом аппарате подобраны две системы совместимые по мощности, что облегчает решение задачи при выборе такого оборудования.

Существует большое разнообразие моделей моноблоков, которые выгодно отличаются по конструкции, где используется пластинчатый рекуператор тепла. Это позволяет достаточно существенно экономить электроэнергию.

В этом случае образовавшееся тепло передается при вытяжке поступающему потоку воздуха. Подробно устройство такой системы вентиляции показывает видео.

Как устроить комбинированную вентиляцию

В этой схеме система вентиляции объединяет естественный и механический способы воздухообмена.

Ее принцип работы заключается в следующем:

• Естественная приточная вентиляция остается без изменений, как описано выше.
• Вытяжная вентиляция в гараже осуществляется воздуховодом, в который монтируется электровентилятор. Он убирает из помещения отработанный воздух, при этом «освобождает» место для притока свежего вихря, который поступает через приточную трубу естественным способом.

На обустройство системы комбинированной вентиляции много средств не понадобится. Вытяжка в гараже осуществляется электровентилятором, потребляющим небольшое количество электричества, и стоит он сравнительно недорого.

Совет: Для надежной работы модели следует позаботиться о правильном ее выборе, чтобы обеспечить продолжительную и беспрерывную эксплуатацию. Вентилятор устанавливается в утепленной части воздуховода или стене.

Такая приточно-вытяжная схема вентиляции функционирует нормально круглый год. Для независимости от электросети, при непредвиденном отключении электроэнергии на длительный период некоторые применяют энергию ветра, чтобы обеспечить круговой момент вентилятора.

Для этого в конструкцию встраивается дополнительно небольшой ветряк, который двигает лопасти прибора. Однако при отсутствии ветра механизм не будет работать.

Сделать в гараж комбинированную вентиляцию несложно. Но она имеет свои некоторые недостатки:

• Зимой гараж быстро станет переохлаждаться.
• При постоянной работе вентилятора понадобится периодический контроль системы. Владельцу потребуется включать/выключать агрегат или смонтировать реле, чтобы его можно было автоматически отключать.

Это оптимальное усовершенствование естественной схемы для приточно-вытяжной вентиляции.

1pogarazham.ru

под разные требования разные решения

А вы когда-нибудь задумывались о мастерской в своём гараже? Российские гаражи всегда отличались многофункциональностью, а для мужского населения страны – это вообще святое место. Но часто бывает так, что гаражное помещение не выполняет минимальных требований относительно уровня проветривания. Качественная вентиляция в гараже – это первостепенное и необходимое условие, без которого нахождение там людей становится опасным для здоровья.

Если разобраться, как правильно сделать вентиляцию в гараже, то можно сэкономить много сил, денег, энергии и даже времени. При этом само помещение станет по-настоящему универсальным местом, подходящим не только для хранения автомобиля.

Требования к гаражной вентиляции

Гараж – технологически опасное место для нахождения в нём человека.

Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.

На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.

Это обязывает собственников тщательно учитывать все специфически особенности строения:

1. Территориальное расположение здания гаража.
2. Наличие или отсутствие соседствующих строений.
3. Присутствие отопительных приборов в помещении гаража.
4. Размещение подвального помещения под зданием.
5. Этажность строения (наличие комнаты отдыха).
6. Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
7. Наличие или отсутствие окон в гараже.

Устройство вентиляции в гараже, пристроенном к дому

Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.

Объединенная с домом вентиляция гаража или отдельная

Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.

Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.

Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.

Дополнительные условия проветривания гаража

При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.

Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.

Гаражная вентиляция своими руками

Особенного в этой системе удаления загрязнённого воздуха ничего нет. Её планируют заранее при начале строительства. Закладывают в стенах и крыше гаража вентиляционные каналы, а на входном канале устанавливается вентиляционная решётка. При наличии подвального помещения для хранения овощей, вытяжку делают индивидуальную. Вентиляционные каналы в этом случае проходят прямиком на крышу гаража.

При проведении малярных работ в вашем гараже важно правильно оборудовать вытяжку. Она должна обеспечивать бесперебойное удаление и потребную мощность, которой будет достаточно при работе с краскопультом.

В настоящее время во многих магазинах продаётся множество строительного материала и устройств для возможности монтажа качественной вытяжки. Но цены не всегда и не для всех являются доступными. Что делать среднестатистическому россиянину, которому жизненно необходимо проводить работу с едкими красками в собственном гараже, а лишних денежных средств не имеется. Выходом из ситуации будет сделать вытяжку в гараже своими руками.

Для этого не потребуется особых умений и больших денежных затрат. Хватит обыкновенного строительного пылесоса, ударной дрели или перфоратора и непосредственно материала, из которого будет изготовлены приёмное устройство и система трубок воздуховода. Приёмное устройство представляет собой вытяжной зонт, изготовленный из металлического профильного листа. Зонт располагается непосредственно над местом, где производится окраска изделий.

Система воздуховодов, выполненная из гибких трубок, соединяет приемный зонт с пылесосом, посредством которого создаётся разряжение и происходит всасывание. Для защиты двигателя пылесоса, и приёма частиц распыленного лака или краски, необходимо установить фильтр, обеспечивающий нужную фильтрацию воздуха.

В зависимости от частоты проведения покрасочных работ, стоит рассчитывать замену фильтра. Если своевременно не произвести данную операцию существенно снижается эффективность удаления загрязнённых воздушных масс.

Кроме специализированной местной вытяжки гаража, где производятся лакокрасочные работы, также потребуется общая принудительная вентиляция.

Очень часто к зданию гаража пристраивают комнату отдыха или надстраивают второй этаж. Это следует учитывать на стадии проектирования площадей гаража и обустройства вентиляции. Вытяжка должна обеспечивать свежесть воздуха и не допускать смешения воздушных масс соседних помещений.

Вентиляция в металлическом гараже

Металлический гараж, также как и кирпичный, требует устройства вытяжки. Это необходимо для удаления излишней влаги, способствующей разрушению крыши строения.

В зимний период из-за излишков влажного воздуха происходит его конденсация. При этом минусовые температуры создают ледяную корку, которая разрушает структуру металла и способствует отслоению лакокрасочного слоя.

Летний период тоже неблагоприятен для гаража, у которого отсутствует вытяжка. Влага, скапливающаяся под крышей, создаёт повышенную коррозию металла и значительно сокращает срок службы.

Простая вентиляция металлического гаража

Решением проблем с вентиляцией станет простое, но очень эффективное решение. Требуется просверлить электродрелью несколько отверстий в стенках.

Для обеспечения притока отверстия сверлятся внизу боковой или передней стенки гаража. Устройство вытяжки обеспечивается устройством отверстий в верхней части (под потолком помещения) стены. Такая система позволяет организовать циркуляцию свежего кислорода.

Для декоративной отделки следует приобрести вентиляционные решётки. Установить их очень легко, просверлив предварительно по периметру вентиляционных отверстий дырки под крепёж.

ventilaciya.info

Естественная вентиляция в гараже: в каком случае возможна?

Все знают, что убежище для четырехколесного любимца должно быть комфортным. И смысл не в крыше над головой, а в обеспечении жизненно важных параметров помещения. Это отражено в строительно-нормативных документах, а именно в МГСН 5.01-01, ВСН 01-89 и СНиП 41-01-2003.

Схема естественной вентиляции гаража

И так, если, в течение часа через ворота не проходит больше чем две четырехколесных собственности, то допускается естественная вентиляция в гараже. Это же требование распространяется и на не отапливаемый гараж-стоянку личных автомобилей, если там находится менее 25 легковых автомашин.

Целесообразность естественной вентиляции

Для создания оптимальной воздушной среды в домике, где «отдыхает» автомобиль, существуют и другие методы проветривания, кроме естественного, например, принудительная вентиляция в гараже. Она обеспечивается вентиляционным механическим оборудованием, которое работает при наличии электроснабжения и требует значительных финансовых затрат.
Естественный же воздухообмен осуществляется движением воздушных масс без принуждения, за счет законов аэродинамики методом конвекции, при котором воздушные холодные массы большей плотности, поступающие в помещение с улицы, прогреваются, теряют плотность и направляются вверх.

Такой воздухообмен не требует материальных вложений, поэтому естественная вентиляция гаража самый популярный метод.

Мы рассмотрим несколько вариантов проветривания закрытых помещений для стоянки автомобилей в зависимости от объемно-планировочных и конструктивных решений здания. Но предварительно разберемся в целесообразности воздухообмена в этих помещениях.

Гараж-стоянка защищает автомобили от атмосферных осадков. Но если там не предусмотрена циркуляция воздуха, то владельцу «четырехколесного» друга и самому другу находиться в этом помещении вредно и опасно.

И вот по каким причинам. Сырость неотапливаемого помещения постоянно дополняется влагой, которую привозит с собой автомобиль. За ночь эта влага впитывает в себя все вредности присутствующие в гараже, то есть:

• плесень;
• выхлопные газы;
• пары топлива;
• испарения от запасной авторезины, горюче-смазочных материалов и т.п.

Затем она конденсируется на поверхности машины, на его кузов, электрику, электронику, что естественно вызывает коррозию металла и другие разрушения и сокращает, таким образом, эксплуатационную способность автомобиля.

Элементы автомобиля, которые первоочередно подвержены коррозии

Летучие токсичные элементы в воздухе, которых поначалу владелец гаража не ощущает, отрицательно сказываются на его здоровье, вплоть до серьезного отравления с непредсказуемым исходом.
Из этого следует, что естественная вентиляция в гараже – это основная коммуникация, которая отвечает за сохранность имущества и человека.

Немного геометрии для циркуляции воздуха

Опираясь на конвекционный закон аэродинамики, о котором было сказано выше, нормативные документы регламентируют осуществлять приток воздуха в нижнюю часть помещения, а вытяжку организовывать из верхней.

Причем общий воздухообмен гаражей личного автотранспорта оговаривается в пределах 150 м³ на одно машино-место в течение часа.

Для расчета приточного и вытяжного отверстий можно воспользоваться формулой:

S = V / 3600 * 0.7, где
S – площадь отверстия, м²;
V – известный расход необходимого воздуха, м³ ;
0.7 – рекомендуемая скорость воздуха в решетке, м/с.
S = 150 / 3600 * 0.7 = 0,06 м²

То есть, вполне достаточно одной вытяжной решетки и одной приточной, например, размером 20 * 30 см, для осуществления нормального воздухообмена на один автомобиль в гараже. Можно, установить и по две решетки на приток и на вытяжку, что чаще всего и делают, но суммарная площадь должна быть не менее рассчитанной.

Все вышесказанное действительно для гаражей надземного расположения.

Вентиляция подземного гаража осуществляется в соответствии с требованием норм и правил так, чтобы объем приточного воздуха был на 20% меньше вытяжки.
То есть, в приведенном выше примере при расчете площади входного отверстия для такого помещения нужно брать расход не 150 м3, а 150-150*0,2=120 м3, при этом расчет выходного отверстия остается без изменения.

В случае, когда осуществляется дополнительно еще и вентиляция смотровой ямы в гараже, то нормы регламентируют увеличивать необходимый воздухообмен на десяти кратную величину объема этой ямы.

Так, например, если канава имеет длину 5 м, ширину 1 м, глубину 2 м, то геометрический объем составляет 10 м³, а удаляемый вентиляционный расход 10 *10=100 м³ в час.
Общий расход воздуха на один автомобиль в надземном гараже со смотровой ямой будет 150+100= 250 м³ в час.

Необходимая площадь сечения для прохождения воздуха будет равна:
S = 250 / 3600 * 0.7 = 0,099 м², что фактически обеспечивается прямоугольной решеткой размерами 0, 25 * 0,4 м.

Обратите внимание! Живое сечение любой решетки уменьшается на 50-80% за счет ее конструктивных элементов. Это надо учитывать при установке.

Схема циркуляции воздуха в стоянке-гараже со смотровой ямой

Определив, таким образом, геометрические размеры вентиляционных отверстий, можно заниматься непосредственно их монтажом.

Специфичность монтажа элементов естественной вентиляции

Для организации правильной циркуляции воздушного потока необходимо при монтаже вентсистемы соблюдать следующие рекомендации:

1. Приточная вентиляция в гараже осуществляется через отверстие расположенное от уровня пола на высоте 30-50 см. Оптимальный вариант, если будет установлена решетка непосредственно в нижней части самих воротах. Если же тип ворот секционный, то, как правило, секция уже будет оборудована приточной решеткой выполненной по форме жалюзи.
2. Иногда отверстия располагают между воротами, причем строительные нормы требуют для рассматриваемых в этой статье гаражей, чтобы приемные устройства располагались не далее одного метра от ворот. Если для притока используются трубы, то их необходимо с наружной стороны защищать сеткой от попаданий осадков, загрязнений, мелких животных;
3. Вытяжное отверстие необходимо располагать в верхней точке гаража в диагонально противоположном углу от притока, на 10 см ниже отметки верхнего перекрытия или потолка. Для создания лучшей тяги часто на крыше или в вытяжном воздуховоде устанавливается дефлектор, который создает стойкое разряжение, благодаря чему непрерывно происходит удаление воздушного потока.

   Схема удаления воздушного потока через дефлектор

   Это устройство устанавливают на 0,5 м выше конька крыши при простейшей естественной вентиляции одного гаража-стоянки. В других ситуациях, например, при наличии подвала или когда гараж подземный, требования к вытяжке уже строже.

   Важно знать! Зимой, для защиты от морозов, владелец гаража может самостоятельно регулировать воздухообмен, прикрывая вначале приточное отверстие, затем вытяжное.

4. Строительные нормы и правила весьма категоричны в том, что оборудование, установленное в гараже для покраски, должно быть обеспечено механической вентиляцией, которую запрещено объединять с какой-либо общеобменной системой других помещений. То есть, выделенное помещение для покраски должно быть обеспечено отдельной принудительной вытяжкой.

Заключение

Рассмотренный в этой статье естественный воздухообмен вполне функциональная коммуникация, недорогая по стоимости, не трудоемкая. Конечно, менее эффективная по сравнению с принудительной системой, но главное, чтобы она была результативной.

ventilyaciyadom.ru

Вентиляция гаража

 Вентиляция гаража — нужна ли она?

  Есть устоявшееся в народе мнение, что в «теплом гараже машины долго не живут».

Объясняется все просто. Чаще всего при строительстве отапливаемого гаража вентиляция не предусматривается, а устанавливаются отопительные радиаторы,  на чём не экономят. Батареи нагревают воздух до комнатной, на первый взгляд, комфортной температуры. При заезде автомобиля в такой гараж, автомобиль завозит прилипшие к днищу снег,  грязь, соль. Средства удаления влаги и  дренажную систему в гараже не предусматривают. Внешняя влага, завезенная автомобилем, будет находится в гараже и составит 100% относительной влажности. Не стоит забывать об испарениях горячих масел, красок, окислителей и т.п. Также при работе двигателя выделяется угарный газ. Для окислительных процессов на кузове создаются идеальные условия.

 Для обеспечения условий хранения автомобиля необходима вентиляция гаража, которая обеспечит поддержание идеальной влажности воздуха, удаления вредных веществ, требуемый воздухообмен. Не стоит забывать, что вентиляция гаража необходима и в отапливаемых и в неотапливаемых гаражах.



Рассмотрим нормативные документы, касающиеся вентиляции гаража.

СНиП 21-02-99

……………..

6.10 В отапливаемых автостоянках расчетную температуру воздуха в помещениях для хранения автомобилей следует принимать 5 °С………..



Для разбавления и удаления вредных газовыделений, снижения уровня влажности в помещении необходима приточно-вытяжная вентиляция гаража, о чем говорит тот же самый документ.



………………………

6.12 В автостоянках закрытого типа в помещениях для хранения автомобилей следует предусматривать приточно-вытяжную вентиляцию для разбавления и удаления вредных газовыделений по расчету ассимиляции………………….



Необходима вентиляция гаража и в одноквартирном доме по стандарту АВОК «Здания жилые и общественные. Нормы воздухообмена» и составит не менее 180 м3/ч на одну легковую машину. Если прислушаться к рекомендациям иностранных производителей оборудования, то эффективная вентиляция гаража невозможна без 6-10 кратного воздухообмена.

Рассмотрим три варианта вентиляции гаража:

• естественная вентиляция гаража
• комбинированная вентиляция гаража (механическая вытяжная система, естественная приточная система)
• механическая вентиляция гаража



Естественная вентиляция гаража. Плюсом является дешевизна, простота и возможность создания ее без квалифицированной помощи, т.е. выполнить ее можно самостоятельно.

Со стороны ворот устанавливают переточные решетки, они будут выполнять роль притока. Представляют собой жалюзи, через которые приточный воздух будет попадать в гараж. Вентиляция гаража будет эффективной, если сечение приточной решетки будет в два-три раза больше, чем вытяжных.



Удаление воздуха будет происходить через дефлектор.

Дефлектор – вытяжное устройство, устанавливаемое на крыше в конце вытяжного воздуховода (шахты), которое под воздействием ветра создает область пониженного давления в вытяжном воздуховоде для обеспечиния минимального расхода воздуха. Таким образом, расход отработанного воздуха всегда зависит от атмосферных условий. Эта система не требует применения никаких механических средств, т. к. воздухообмен обеспечивается за счет:

• подъемной силы, пропорциональной, с одной стороны, разнице плотности между удаляемым и наружным воздухом, с другой стороны высоте шахты;
• одновременного воздействия ветра на выходную часть вентиляционной шахты и на фасады здания; теплоизоляции воздуховода.

Дефлектор устанавливается вертикально у торцовой стены, противоположной воротам, где установлены приточные решетки. Теплоизоляция дефлектора снаружи обязательна, чтобы не скапливался конденсат. Жестяной воздуховод должен возвышаться над кровлей не меньше, чем 50 см. (жестяной воздуховод можно заменить асбестовой трубой).



В зависимости от времени года воздухообмен в гараже должен регулироваться утепленными шиберами. В теплое время все приточные и вытяжные отверстия должны быть открыты. С наступлением холодов сначала прикрывают жалюзи при­точного устройства, затем вытяжку Надо стремиться к тому, чтобы помещение в любое время «дышало», что и является ос­новным преимуществом данной системы вентиляции. Для исключения опрокидывания тяги в холодное время года не­обходимо соблюдать равенство площадей приточных и вытяж­ных устройств



Не стоит забывать, что вентиляция гаража в этом варианте (естественная вентиляция гаража) будет зависть от трех факторов:

1. Разность температур наружного и внутреннего воздуха. Внутренняя температура, в гараже, значительно выше наружной. Более тяжелый и плотный свежий воздух через приточные решетки снизу поступает самотеком и замещает собой менее плотный отработанный воздух.
2. Разность давления воздуха между двумя точками: точка притока(приточные решетки и точка вытяжка(вытяжные решетки). Для эффективной работы вентиляции гаража должен соблюдаться минимальный перепад 3 метра. (как показано на рисунке).
3. Давление ветра. Со стороны ветра всегда будет повышенное давление, а с подветренной стороны пониженное. Поэтому целесообразно приток воздуха распологать со стороны главного направления розы ветров.

.

 Рис. 1. Естественная вентиляция гаража
А. Поперечный разрез гаража со смотровой ямой:
а — направление воздуха; б — обрешетка; в — яма.
Б. Продольное сечение гаража без смотровой ямы:
а — направление воздуха; б — вентиляционные отверстия в двери гаража;
в — вентиляционный короб

Минусом естественной вентиляции гаража как раз и является то, что ее эффективность зависит от переменных факторов, перечисленных выше. Логично, что при этих факторах (температура воздуха, направление ветра и сила ветра) естественная система вентиляции летом будет значительно хуже, поэтому в теплое время все приточные и вытяжные отверстия должны быть открыты.

Комбинированная вентиляция гаража. Представляет собой комбинацию механической вытяжной системы и естественной приточной системы и отличается от предыдущего варианта наличием вытяжного вентилятора, потребляющего достаточно мало электроэнергии (до 100 Вт).



Приточные решетки располагаются, как и в предыдущем варианте, в нижней части торцовой стены. Вытяжной вентилятор может быть или осевым (монтируется в стену) или крышным (монтируется на утепленный участок воздуховода, проходящий через кровлю крыши гаража).



Минусом системы является необходимость постоянной работы вытяжного вентилятора, хотя даже при выключенном вентиляторе такая система все-таки будет работать, но не так эффективно.



Частично эту проблему можно решить установкой недорого часового реле (или таймера), которое можно выставить на время отключения вентилятора (допустим 1 час) после того, как покинуто помещение.



Минусом такой системы вентиляции гаража является и то, что воздух поступает в помещение без предварительного подогрева в зимний период года. При низкой температуре наружного воздуха, это может привести к местному переохлаждению гаража. Также воздух, поступающий в гараж, не фильтруется от пыли.



Плюсом является относительная дешевизна, простота устройства, большая эффективность работы вентиляции гаража, чем в при естественной вентиляции, малое потребление электроэнергии.

Механическая система вентиляции.Механическая вентиляция гаража лишена всех недостатков, перечисленных в двух предыдущих вариантах. Приток воздуха и удаление воздуха осуществляется отдельными устройствами, приточной системой и вытяжной системой.

Приточная вентиляция. Приточная установка состоит из фильтра, вентилятора, электрокалорифера. По вентиляционному каналу поток воздуха поступает в приточную установку, где проходит его обработка (фильтрация и подгрев). Далее, по вентиляционному каналу воздух поступает к воздухрораспределителям. Как правило, применяется схема вентиляции «снизу-вверх», приточный воздух подается снизу. Это может быть и опуск воздуховода до уровня пола, и закладываение воздуховода при строительстве гаража в смотровую яму, с установленными приточными решетками на стенках ямы.

Вытяжная система.  Вытяжная система может состоять, как и из одного осевого вентилятора, так и канального вентилятора с воздуховодом. Второй вариант с точки зрения равномерного воздухораспределения предпочтительней, но более трудоемкий и требующий большего пространства под потолком гаража.

Рассмотренные выше варианты вентиляции гаража относятся более к индивидуальным гаражам, чем к вентиляции комплекса гаражей.

Для вентиляции больших гаражей всегда рационально устанавливать приточно-вытяжную вентиляцию. В больших гаражах, в среднем, на один автомобиль требуется не менее 180 м3/ч воздуха. Так же остро стоит вопрос предельно допустимого содержания СО. Этот вопрос рассмотрен в статье Вентиляция автостоянок.

Описание системы

Все воздуховоды выполняются из жести. В подземных гаражах все воздуховоды обрабатываютя огнезадерживающим составом, на Украине, к примеру, «Фиброгейн». Можно использовать «Эндотерм», при отсутствии возражений пожарной инстанции. (для Украины).

  Отработанный воздух из гаражей удаляется в верхней части помещения и в нижней в равных пропорциях снизу и сверху. Иногда, система комплектуется датчиками СО, при повышении концентрации газов выше нормы, система вентиляции переходит в повышенный режим.

Проблемы и решения вентиляции больших гаражей.

Невозможно подвести горячую воду, есть лимит по электроэнергии(кВт).

В таком случае для обеспечения вентиляции гаражей можно:

1. Использовать агрегаты на природном газу, дизеле, керосине или отработанном масле. Установка представляют собой «шкафный» стационарный обогреватель (оснащенный мощным, высоконапорным вентилятором), к которому присоединяется приточный воздуховод.

2. использовать  приточно-вытяжные установки с пластинчатым рекуператором тепла. В корпус таких устройств вмонтированы приточный и вытяжной вентиляторы, электрический калорифер для нагрева свежего воздуха и фильтры. В пластинчатом рекуператоре тепло от проходящего через установку потока вытяжного воздуха передается воздуху приточному. Система позволяет существенно сэкономить эксплуатационные затраты (электроэнергию) по сравнению с прямоточной вентиляцией.



---

 Если у Вас возникли вопросы, звоните — наши сотрудники проконсультируют Вас  по телефону (044)223-73-87

ventportal.com

типы и возможности, конструирование и монтаж, инструкция по сбору принудительной системы

Отсутствие в проекте гаража вентиляционной системы – это самая распространенная ошибка большинства автовладельцев. Тем, кто привык возводить постройки на даче или на своем приусадебном участке самостоятельными усилиями, следует знать, что гараж без грамотно продуманного проветривания служит значительно меньше, чем гараж, построенный по всем правилам и строительным нормам. В непроветриваемом помещении постоянно скапливаются неприятные запахи и испарения, создающие своеобразный нездоровый микроклимат. Поэтому находиться в таком месте продолжительное время не желательно. Исправить положение поможет только устройство воздухообмена. Такую конструкцию, как вентиляция гаража своими руками нужно продумать до мелочей.При этом подробный чертеж следует подготовить еще на этапе проектирования основного объекта.

Чтобы осознать важность наличия данной системы в гараже, представьте себе, какая атмосфера развивается в здании, лишенном качественной вентиляции. Воздух набирает высокий процент влажности (даже до 100%), становится спертым, тяжелым, токсичным. Он вреден не только человеку, но и способствует возникновению ржавчины на корпусных элементах машины. Атмосфера такого помещения способна разрушить эмаль покрытия кузова любого автомобиля.

Следует не забывать, что остатки снега, реагентов и грязи, которые заносятся в гараж с улицы в совокупности с испарениями химических веществ, масел и красок также становятся причиной некачественного воздуха. В свою очередь, все это обеспечивает развитие процесса медленного окисления и приводит к порче транспортного средства.

Таким образом, в соответствии с существующими на сегодняшний день утверждениями нормативами воздушного обмена в помещении, правильно сделать вентиляцию в гараже обязательно придется. На сегодняшний день для такого типа строений предусмотрено 3 вида вентиляции, каждый из которых доказал свою состоятельность и функциональность. В качестве конструкции для обеспечения воздухообмена в гаражах для автотранспорта используют следующие типы и системы:

1. Естественную воздухообменную систему.
2. Вентиляционную конструкцию комбинированного типа.
3. Механическую схему вентиляции.

Так как вентиляция гаража своими руками вполне под силу каждому желающему, сделать эту работу можно без привлечения посторонних сил. Конечно же, перед тем, как отдать предпочтение одному из трех вариантов, необходимо разобраться в тонкостях работ каждой их них.

Особенности вентиляции для гаража

Вентиляция в погребе гаража, особенно отапливаемой постройки, автолюбителями предусматривается редко. Такая дальновидность владельца, скорее исключение из общепринятых правил, как, например, дренажная система для вывода в зимний период оттаявшего снега и льда, смешанных с уличной грязью и химическими веществами. Все эти составляющие испарений постоянно разносятся по помещению. При отсутствии вентиляции, скопившиеся, таким образом, вредные летучие элементы становятся причиной многих неприятностей со здоровьем человека. Принимая к сведению многие факторы, становится понятно, что вентиляция в подвале гаража – вопрос важный и обязательный. Каждому ответственному хозяину остается только определиться с типом наиболее подходящей в его случае системы.

Естественная вентиляция является самой распространенной системой проветривания воздуха в гаражах. Из-за того, что ее наличие не требует использования дополнительных устройств и механических приборов, обмен воздушных потоков обеспечивается за счет следующих составляющих помещения:

• проводится обязательная теплоизоляция воздуховода, которая не допустит появление конденсата с наружной стороны;
• обязательное условие — наличие подъемной силы, пропорциональной разнице плотности воздуха снаружи и удаляемого из гаража. При этом учитывается высота шахты (вентиляционной) и разность температур циркулирующих воздушных потоков;
• принимается во внимание наличие одновременного воздействия ветра, как на фасад строения, так и на дефлектор. Благодаря порывам ветра обеспечивается необходимое для удаления воздуха из дефлектора давление (тяга).

Механическая вентиляция представляет собой такую систему воздухообмена, при которой обмен использованных потоков на свежие достигается благодаря работе специальных механических устройств. Такая система считается специалистами наиболее эффективной. Она состоит из приточного трубопровода и вытяжной конструкции.

Работа вентиляции в гараже по типу комбинированного воздухообмена обеспечивается наличием гармоничного сочетания систем механической и естественной.

Как самостоятельно сделать вентиляцию в гараже?

О том, как сделать вентиляцию в гараже, следует задуматься уже тогда, когда ваш гараж находится еще на стадии проектирования и чертежной разработки. Всем известно, что именно гараж чаще всего совмещают и с зоной для хранения различных инструментов, с погребом для домашних заготовок и даже с тем самым местом, где иногда можно укрыться ото всех, чтобы просто побыть немного наедине со своими мыслями. Все эти варианты использования пространства под гараж также требуют наличия хорошей вентиляции.

Правильно сделать вентиляцию самому в гараже можно и в том случае, если здание построено уже давно. Так как гараж может быть с подвалом или без него, каждый отдельный вариант предусматривает собственную оптимальную вентиляцию. Самая простая вытяжка рассчитывается с учетом параметров автохранилища. В соответствии с нормами, на 1 м2 помещения необходимо отнести не менее 15 мм диаметра отверстия воздухопровода. То есть, если гараж имеет наиболее распространенные размеры и равен 3Х6 м, то диаметр воздуховода, при закладке «вход-вход» в одном экземпляре, должен составить 270 мм.

Будет правильным увеличить количество каждого вида патрубков (как выходных, так и входных) до 2 штук. Для обустройства приточного воздухообмена, понадобится сделать в стенах помещения отверстия. Пробивать их желательно на уровне бетонной стяжки поверхности пола.

Помните, что располагать каналы, по которым воздух будет подаваться в гараж, следует на противоположных стенах. Для этого массивные поверхности из кирпича или бетона пробиваются перфоратором, а если гараж представляет собой стальную конструкцию, то отверстие высверливается круговым образом.

Монтировать вытяжные патрубки следует строго по диагонали в отношении от патрубков входных. Обязательно нужно тщательно герметизировать все щели между крышей или стеной и трубами вентиляции. В качестве герметика нужно использовать только такие средства, которые отличаются хорошей адгезией с бетоном, металлом, пластиком и кирпичом. Один из патрубков втяжного типа составляют из нескольких труб и опускают в смотровую яму (подвал, погреб). Помните, что ширина и глубина этих дополнительных зон проветривания не должна превышать 1,5 м.

Вентиляция принудительного типа для гаража

Принудительная вентиляция гаража является составляющей комбинированной системы. Такая конструкция схожа с вентиляцией естественного типа. В помещение делают отверстия (по одному или по два) для приточного воздуховода и для втяжной трубы. Вытяжка устанавливается в подпотолочном пространстве, а приточная вентиляция на уровне стяжки пола. Помните, что они не должны быть смонтированы напротив друг друга, иначе воздушная цепочка станет замкнутой и прекратится циркуляция потоков.

Принудительная вентиляция, устроенная при помощи вентилятора, встроенного в вводную трубу, – это своего рода акцент комбинированной системы. Так обеспечивается постоянное нагнетание давления и воздуху гарантируются условия для бесперебойного движения по задуманной схеме. Именно этот вариант воздухообмена можно назвать самым лучшим в вопросе соотношения вопроса качества и цены. В том гараже, где имеется комбинированная вентиляция, воздух будет проветриваться круглый год. Потребление электричества устройством самое минимальное, так что «по карману» данный вариант никому не ударит.

Вопрос обслуживания такой вентиляционной системы включает в себя регулярные проверки функциональности вентилятора. Можно предусмотреть наличие реле, что обеспечит его автоматическое отключение. Обеспечив своему гаражу полноценное проветривание, вы проявите заботу о здоровье близких, и о состоянии своего автомобиля. Кроме этого, именно так вы обеспечите гаражу долгий срок службы.

oventilyatsii.ru
