1.Откатные ворота нашей разработки

.

Главным отличием такой конструкции является отсутствие дорогостоящей консольной системы заводского производства. Это позволяет нам снизить цену примерно на 40-50%.

При этом абсолютно не меняется функциональность ворот, не теряется эстетичность. Так же, надо заметить, что такая конструкция "откаток" значительно легче и дает гораздо меньшую нагрузку на сторону противовеса, что позволяет производить монтаж закладной с гораздо меньшими затратами на бетон, металл закладных, арматуру. Таким образом вы можете позволить себе купить откатные ворота дёшево.

--------------------------------------------------------------------------------------------------------------------

Мы предлагаем вам откатные ворота, изготовленные по нашей собственной технологии, без применения дорогостоящих консольных систем заводского производства, что позволяет нам значительно снизить цену на изделия. При этом не теряется функционал ворот, их внешний вид и надежность.

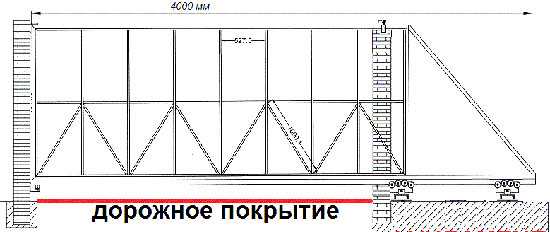

Как видно из чертежа выше, наши ворота это вполне серьезная разработка. Этим проектом занимались профессиональные инженеры, проводились расчеты сопротивления материалов, несколько раз собирались "пилотные" модели.

Вложив много средств и усилий мы получили совершенно новую конструкцию ворот, которая по многим параметрам превосходит обычные консольные ворота на холоднокатаной балке.



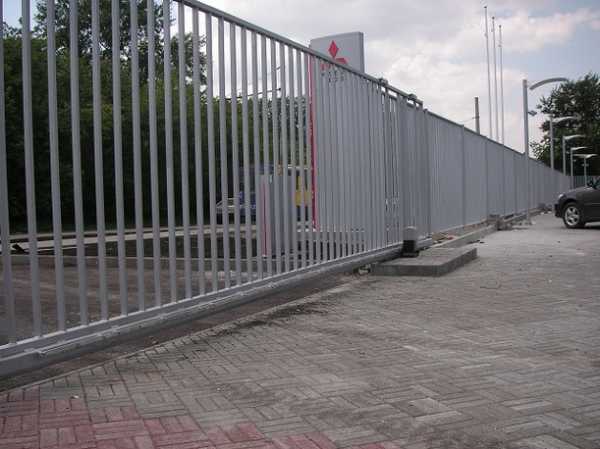

2.Промышленные откатные ворота:



Выгодно отличаются от других типов откатных ворот тем, что имеют значительно большую размерную сетку конструкций, тем самым отлично вписываясь в требования промышленного сектора.

Могут быть как классического исполнения в виде ворот на холоднокатанной балке так и подвесными, а так же нашей разработки:

Подвесные ворота:



1.Легкость хода:

Узел подвесных ворот, описанный выше на чертеже, значительно облегчает ход ворот. Представте себе огромную конструкцию, которая открывается без всякого усилия, что очень на долго продлевает срок службы таких ворот. Стоит так же заметить, что безукоризненная легкость эксплуатации наших ворот позволяет использовать ворота с максимальной интенсивностью.

2. Долговечность:

Легкость хода обеспечивается грамотно разработанными механизмами движения ворот. Минимально трение деталей позволяет прослужить основным узлам конструкции долгие года. Нами пока не установлены даже примерные сроки службы, т. к. ни одни ворота, установленные нами еще не вышли из строя по причине износа. А ведь мы работаем более 15 лет.

Легкость хода самих ворот продлевает жизнь автоматики. Приводы расчитаны на вес ворот от 800 кг и более и подходят для ворот, требующих высокого усилия, для привидения в движение полотна ворот. Для наших же ворот усилия почти не требуется, следовательно автоматика "не напрягается" и служит в несколько раз дольше.



Консольные промышленные ворота:





Такие ворота отличаются от бытовых прежде всего размерами и частотой использования. Как следствие требуется более прочная и продуманная конструкция, а так же использование более мощных прокатных балок. Пользуются популярностью у автоцентров, больших стоянок, ТСЖ и предприятий с ограничением въезда. Для ворот таких размеров стоит ипользовать автоматику с запасом по мощности и весу. Нужно это для того, чтобы компенсировать высокие нагрузки при интенсивном использовании.



3.Откатные ворота Doorhan





Данные ворота состоят из алюминиевой рамы, которая заполнена сэндвич - панелями DoorHan. Это те самые панели, из которых зделаны гаражные ворота Дорхан. Большим преимуществом этих ворот является хорошая коррозионная стойкость, ведь рама выполнена из алюминия, панели состоят из оцинкованной стали, а балка покрашена полимерной порошковой краской.

Сборка:

Чаще всего сборка выполняется на объекте у заказчика. Это позволяет неплохо сэкономить на транспортных расходах и значительно снижает риск повреждения при транспортировке, т. к. готовая конструкция довольно громоздка и тяжела.

Монтаж ворот:

Монтаж ворот начинается сразу (на сколько возможно) после заключения договора. К Вам на объект приедут наши монтажники и проведут монтаж закладной и заливку бетоном. Пока бетон застывает, а на это требуется несколько дней, как раз подоспеют с завода комплект откатных ворот DoorHan.

Размеры ворот (варианты поставки):

Рекомендуем откатные ворота Дорхан стандартных размеров:

Комплект №1 сдвижных ворот 3500х2100 коричневый RAL8017

Комплект №2 сдвижных ворот 4000х2100 коричневый RAL8017

Комплект №3 сдвижных ворот 4500х2100 коричневый RAL8017

Комплект №4 сдвижных ворот 5000х2500 коричневый RAL8017

В продаже имеются любые размеры откатных ворот DoorHan, а так же практически любого цвета.

Наши выполенные объекты:





4. Комплекты для изготовления откатных ворот своими руками



Цена на комплектацию для откатных ворот:

Комплект №1. Балка прокатная 71*60*3,5мм. Длинна 6 метров, производство DoorHan - 8 000 р.

В комплектацию входит:

  • Ролик концевой в сборе для балки прокатной
  • Крышка задняя для балки
  • Ловитель нижний для балки
  • Опора ролика облегченная сдвижных ворот для балки
  • Балка прокатная 71х60х3,5



______________________________________________________________________

Комплект №2. Балка прокатная 95*88*5мм. Длинна 6 метров, производство DoorHan - 13 000 р.

В комплектацию входит:

  • Ролик концевой в сборе для балки прокатной
  • Крышка задняя для балки
  • Ловитель нижний для балки
  • Опора ролика облегченная сдвижных ворот для балки
  • Балка прокатная 95х88х5



______________________________________________________________________

Комплект №3. Балка прокатная 138*143*6мм. Длинна 6 метров, производство DoorHan - 35 000 р.

В комплектацию входит:

  • Ролик концевой в сборе для балки прокатной
  • Крышка задняя для балки
  • Ловитель нижний для балки
  • Опора ролика облегченная сдвижных ворот для балки
  • Балка прокатная 138х144х6





  Полотно ворот заполняется различными материалами:

1. Профильным листом различных цветов и размеров волны.

2. Деревом (вагонка, блокхаус, заборная доска)

3. Поликарбонат

4. Комбинированное заполнение



5. Решетчатые



6. С элементами ковки закрытого и открытого типа.





Купить откатные ворота в ООО "ВоротапроМ" значит:

1. Оперативность.

Срок выполнения заявки от 1 рабочего дня (зависит от загруженности нашего предприятия) с момента заключения договора. На монтаж откатных ворот уходит еще один-два рабочих дня, не считая подготовительного этапа по заливке бетоном закладных.

2. Качество.

Откатные ворота изготавливаются на нашем собственном производстве, профессиональными, аттестованными и опытными сотрудниками на хорошем импортном оборудовании.

3. Официальность.

Работаем строго по договору, имеющему юридическую силу, что несомненно придаст вам уверенности в честности нашего предприятия. Мы так же готовы показать вам наше производство и выполненные объекты, а так же, при необходимости, предоставить возможность увидеть все этапы производства Ваших ворот.



4. Возможность самостоятельного монтажа. (Приобрести ворота без монтажа)

Установить откатные ворота своими руками задача довольно сложная. Но мы готовы предоставить вам помощь в этом нелегком деле. Мы предоставим вам все необходимые инструкции и чертежи откатных ворот. И даже выделить человека на, так называемый, "шеф-монтаж". Ниже вы найдете краткую инструкцию и рекомендации по монтажу.

5. Гарантийное обслуживание и сервис откатных ворот.

Каждому нашему клиенту мы даем гарантию на монтаж и изделия от 1 года. Мы уверенны в качестве нашей продукции и гарантируем, что работа наших изделий будет длится годами. Опыт нашей работы более 15 лет и большинство наших первых изделий все еще в строю.

  ____________________________________________________________________



Этапы работ:

1. Монтаж закладных и бетонирование

После заключения договора на монтаж откатных ворот к вам на объект выезжает группа специалистов по монтажу ворот. За один день проводится монтаж закладных под консольную систему или под нашу собственную бесконсольную систему нашей разработки.

2. Изготовление ворот

Параллельно с бетонированием и монтажем закладных производится изготовление самой конструкции. Она проводится, как уже было сказано, на нашем производстве. Сваривается, зачищается, окрашивается.

3. Монтаж

Финальный этап работы. К этому времени уже проделаны все необходимые подготовительные работы. К вам на объект, в удобное для вас время, выдвигается команда монтажников. В максимально короткий срок производится монтаж конструкции, щит ворот наполняется выбраным вами материалом (профильный лист, дерево, поликарбонат и др.). Ворота готовы!

 ____________________________________________________________________



Приобрести изделия можно просто связавшись с нами по телефону указанному выше, либо через форму обратной связи.

ООО "ВоротапроМ" предлагает так же улуги по автоматизации откатных ворот.

Как установить откатные ворота своими руками:

На самом деле все довольно не просто. В этом деле имеется множество нюансов, которые надо знать и которые приходят с опытом. Следуя нашим рекомендациям по самостоятельному монтажу откатных ворот, вы не допустите распространенных ошибок.

1. Монтаж закладной

Важный этап установки откатных ворот.

Сначала изготовьте саму закладную. Рекомендуем для самостоятельных работ изготавливать такую закладную из швеллера №100, сваренного вместе так, чтобы его ширина получилась 200 мм, либо использовать сразу швеллер №200, а длина равнялась 40% от ширины проема.

- в итоге должно получится что-то вроде этого.

Далее выкопайте котлован длинной и шириной немногим более, чем закладная.

Опустите в получившуюся яму закладную и залейте бетоном до уровня поверхности швеллера. Поверхность швеллера по уровню должна совпадать с предполагаемым уровнем участка.

2. Монтаж ворот

После того, как бетон застыл, самое время приступить к монтажу ворот.

К поверхности швеллера приварите роликовые опоры.



Далее закатите полотно ворот на ролики. Установите заглушки, боковые держатели, ловушки на примном столбе. Заполните полотно.

Ворота готовы!

Смотреть распашные ворота.

 Если вас интересуют секционные ворота, то мы рекомендуем секционные ворота дорхан.

Возможно вы имели ввиду цеховые откатные ворота.



Небольшое портфолио объектов ООО "Ворота проМ" в Челябинске и области:











xn--80ad5agabgfdr.xn--p1ai

Откатные ворота своими руками: фото, схемы, автоматика

Ворота и ограждение необходимы любому дому. Они защищают от любопытных глаз, от злых собак, от пыли проезжающих автомобилей. Забор – первое, что мы видим, подходя к зданию. По праву, их можно назвать «лицом дома».

Откатные ворота – это не только красиво и презентабельно, но и удобно. Правда, стоимость подобной конструкции, если делать ее на заказ, довольно высока.

Как вариант – предлагаем вам изготовить откатные ворота своими руками. В этом случае у вас будет возможность неплохо сэкономить, а при должном соблюдении инструкций результат будет не хуже, чем конструкции, выполненные фирмами.

Для начала разберемся с основными преимуществами раздвижного механизма:

  • Безопасны, особенно если в семье есть маленькие дети: не будет риска случайно ударить ребенка при открывании.
  • Экономия территории вокруг дома: нет нужды, как в случае с распашными воротами, сохранять место для калитки. Прямо рядом с воротами можно разбивать цветник, сооружать постройки, ставить машину.
  • Простейшая система управления: даже при отсутствии автоматизации все открывается легко и плавно.
  • Удобство автоматики: механизм открывается и закрывается с помощью пульта. Особенно оценят данную опцию автовладельцы, так как не придется выходить из машины, чтобы выехать.
  • При сильном снегопаде не будет необходимости тратить время на расчистку снега для того, чтобы выйти с придомовой территории.

Итак, с основными преимуществами мы разобрались. Теперь стоит подробнее рассказать, как построить откатные ворота своими руками.

Материалы для строительства

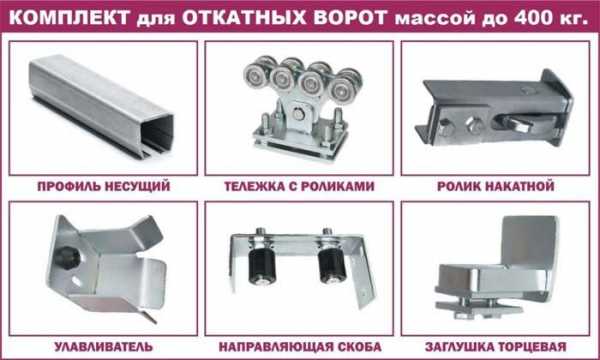

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:

  • Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
  • Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
  • Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
  • Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.

Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.

Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:

  • Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
  • Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.

Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

  • рельсовыми;
  • подвесными;
  • консольными.
рельсовые консольные подвесные

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

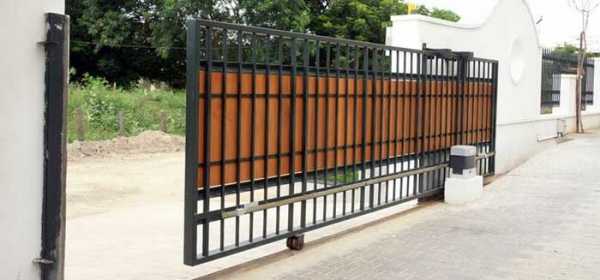

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

  • отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
  • большая парусность;
  • механизм непросто взломать;
  • простота чертежа и возведения;
  • легко изготавливаются самостоятельно;
  • подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

  • При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
  • Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
  • Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Видео: виды откатных ворот

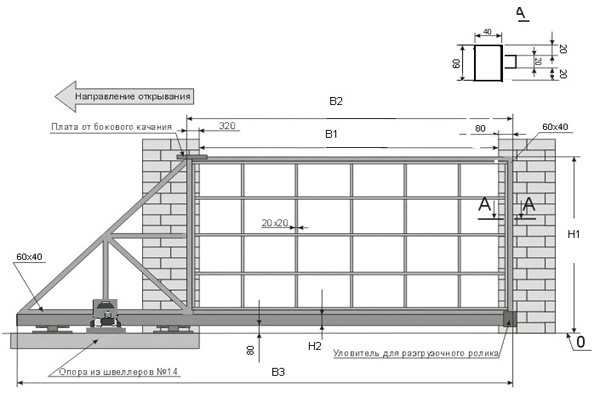

Проектирование откатных ворот

Планируя изготовить раздвижные ворота на дачу, стоит произвести все необходимые расчеты. Как и любое сооружение, они требуют для начала чертежа.

Данная инструкция позволит произвести необходимые работы и самостоятельно выполнить чертеж ворот.

Важно: сначала необходимо рассчитать ширину въезда. Если на участок будут заезжать грузовые машины – проем рассчитывается не только исходя из ширины транспорта, но и с учетом угла заезда.

Расстояние между боковыми столбами и зеркалами машин должно быть примерно пятьдесят сантиметров. Стандартная ширина составляет пять метров.

Подвесная конструкция потребует еще и расчетов высоты. Микроавтобус имеет высоту примерно в два метра.

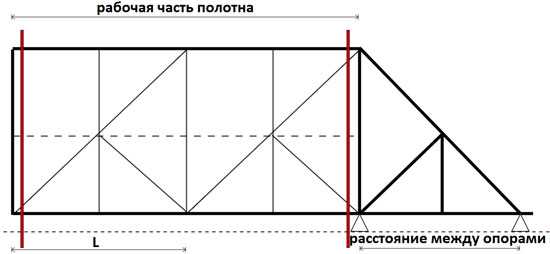

Далее рассчитываем длину полотна. Исходим из ширины въезда. Этот показатель увеличиваем на 40%, чтобы оставалось свободное пространство между забором и полотном.

Высота ворот рассчитывается, исходя из личных предпочтений. Можно дать лишь один совет: привлекательнее и эстетичнее выглядит, когда ворота находятся на одном уровне с забором по линии верха.

Порядок установки:

  • в качестве основы кладется армированная бетонная платформа;
  • фиксируются столбы-стойки;
  • между ними крепится каркас с уловителями сварной раме ворот;
  • закрепляется полотно;
  • устанавливается фурнитура, электропривод, и прочие элементы.

 Технология установки ворот

Установка пройдет без проблем, если соблюдать всю технологию. Сделанная правильно, она позволит избежать проблем с сооружением в дальнейшем. Для начала разберемся с закладкой фундамента.

Раздельное бетонирование для столба и консольной рамы позволяет сэкономить время и снизить трудозатраты, а также стоимость. Существенным минусом данной технологии являются проблемы, способные возникнуть из-за особенностей почвы.

Грунтовые воды, обледенение, размягчение, движение грунта могут создать перекос всего сооружения. Створка ворот будет соскальзывать. Пользоваться такими воротами станет неудобно. Механизм ворот придется все время поправлять.

Чтобы предотвратить данную проблему, для силовых заливок укладывают единое бетонное основание. Такое решение позволит в дальнейшем регулировать уровень высоты всего сооружения.

Первым делом необходимо выкопать канаву. Ширина должна соответствовать размеру столбов опоры. Учитывается глубина, на которую зимой промерзает почва.

Если грунт слишком мягкий, плывет, или излишне сыпучий — размеры фундамента следует увеличить на 20%.

Дно канавы засыпается слоями щебня и песка для амортизации. Толщина слоев составляет около 15 сантиметров. Это предотвратит попадание влаги на бетонное основание, следовательно, будет способствовать долговечности фундамента. Также такие ворота будут прочнее закреплены.

Следующий шаг – армирование грунта. На дно канавы кладут стальные прутья небольшого сечения, примерно 6 мм. Прутья укладывают в грунт и скрепляют прочной проволокой. Проволоку лучше использовать специальную, обработанную обжигом. Нежелательно подвергать прутья сварке. Несмотря на кажущуюся прочность сваренного металла, высокая температура сделает его более хрупким.

Подготовка к установке фундамента, сделанная правильно, позволит избежать дальнейших проблем в работе.

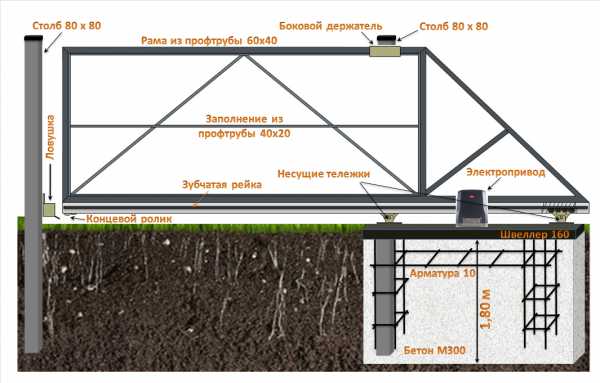

Фундамент для откатных ворот

Поверх прута кладется швеллер. Укладывают его полками вниз. Необходимо расположить его ровно и проверить уровнем, в противном случае произойдет перекос. На швеллер закрепляется каретка.

Опалубка строится, исходя из вида опорных столбов. Готовые столбы устанавливаются сразу. В другой ситуации опалубку устраивают с учетом заливки основы для консолей. Чтобы укрепить конструкцию и избежать ее поломки при заливке, применяют подпорки и щиты из дерева.

Бетон заливается постепенно. Это нужно, чтобы заливка не попала на швеллер, а также, чтобы дать возможность воздуху выходить из субстанции. Когда проем будет плотно заполнен, поверхность заливки побелеет. Чтобы предотвратить пересыхание, которое может спровоцировать появление трещин, ее необходимо поливать холодной водой. Этот совет особенно актуален при жаркой и сухой погоде.

После этого фундамент следует оставить в покое на две – три недели, для полного застывания. Затем можно начинать монтаж откатных ворот.

Сварка и монтаж

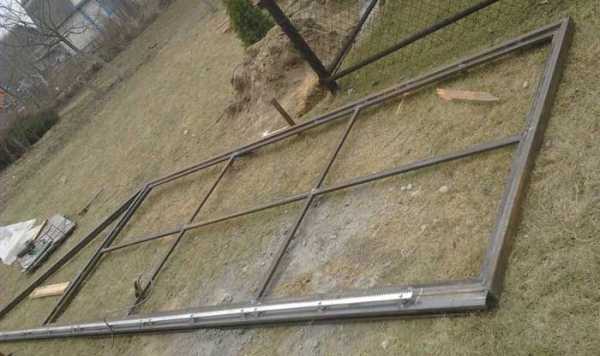

Основой механизма является несущая рама с усилителями.

Для сварки рамы берется прямоугольный профиль. Обрешетку, которая будет внутри конструкции, делают из труб величиной, примерно, в тридцать – сорок мм.

Трубы сначала нарезаются. После этого необходимо сверить их размер, чтобы они были одинаковыми по величине. Далее сваривается каркас. Внутрь рамы по диагонали приваривается профиль усиления.

Сварка производится прихватом через каждые 30 см. В самом конце к нижней части рамы приваривается рельс.

После этого зачищаются швы, происходит отбивка лишнего. Швы зачищаются и зашкуриваются. Теперь все почти готово к окраске и обшивке, остается лишь закрепить раму и комплектующие.

Проверяя по уровню, на столбы опоры устанавливают уловители и каретки. Крепятся они анкерными болтами. Это очень важная часть работы. Раздвижные двери сами по себе тяжелые, комплектующие должны быть надежно зафиксированы, чтобы выдержать сильную нагрузку и динамику.

Оптимально закрепить двери на кареточный профиль и обварить вокруг прихваточным швом. Это будет способствовать дополнительной устойчивости.

Обшивка ворот

Как вариант окраске – раздвижные двери можно обшить. Перед этим их рекомендуется обработать антикоррозийным составом.

Основными способами обшивки являются:

  • профлисты с полимерным покрытием;
  • стальные листы;
  • дерево прочных пород;
  • сэндвич-панели;
  • декоративная ковка.


Рассмотрим подробнее плюсы и минусы каждого варианта.

Сэндвич-панели и металлические листы являются самым экономичным вариантом. Это самый простой способ, позволяющий придать воротам пристойный внешний вид.

Обшивка деревом и ковка, напротив, очень дорогие способы отделки. Зато они позволяют создать неповторимый авторский дизайн.

Основные породы дерева для обшивки – это сосна, лиственница и дуб, так как они более прочны и дольше способны выдерживать неблагоприятные погодные условия.

Перед началом работы дерево необходимо обработать предохраняющим составом. Это защитит его от преждевременного старения и разрушения, а также позволит избежать деформации, неизбежной при изменении влажности и температур.

Грунтовка и окраска

Грунтовка наносится разными способами. Простейший – грунтовка валиком или кистью. Для более равномерного распределения оптимально использовать окрасочный пистолет. Такой способ позволит нанести субстанцию более равномерно.

После грунтовки наносится окрасочный слой.

Так как сооружение находится на улице – нужно выбирать краску, устойчивую к непогоде и перепадам температур. Хорошо, если краска является антикоррозийной. В противном случае перед нанесением краски следует провести антикоррозийное окрашивание.

Для более ровного и долговечного нанесения поверхность должна быть зачищена и обезжирена. В качестве обезжиривающего средства подойдут уайт-спирит или ацетон. Наносить красящий состав нужно тщательно, не пропуская соединения и швы.

В зависимости от типа состава, высыхание продлится от нескольких часов до нескольких дней. По высыхании первого слоя наносится второй.

Крепление фурнитуры

Готовые двери оснащаются ручками, запорными элементами, засовом, а также электрическим приводом, если вы не хотите каждый раз открывать их вручную. Силовой узел привода находится рядом с кареточным швеллером, поэтому, если выбор сделан в пользу автоматизации, сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

  • Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
  • Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
  • Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
  • Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если в процессе строительства были допущены ошибки, и дверь плохо двигается, заедает и западает – установка автоматизации вопроса не решит, а скорее, усугубит ситуацию.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

  • электронный привод для откатных ворот;
  • пульты для дистанционного управления;
  • элементы для безопасности;
  • рейка с зубцами;
  • сигнальная лампа;
  • сварочный аппарат;
  • сверла для металла и дрель;
  • приводы для подключения элементов безопасности;
  • электроприводы для питания;
  • приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

  • выбор места для электропривода;
  • укладка привода на швеллер и закрепление его зубчатой рейкой;
  • приваривание рейки к профильной трубе;
  • установка концевых выключателей;
  • подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

zonazabora.ru

Откатные ворота чертеж

Важно: Этот материал – одна из серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье показан технически грамотный подход к проектированию рабочих чертежей откатных ворот, здесь определены теоретические аспекты проектирования воротной системы с откатным полотном, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот. Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:

  1. До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов). При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.
  2. В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки (см. откатные ворота на участке разного рельефа), ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.

Решетчатые, глухие и комбинированные полотна откатных ворот.

Так, например, технически безграмотным можно признать:

  • предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.

Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).

Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая. Аналогично во всей конструкции полотна число элементов N = 29, число узлов n = 19, а значит условие 2·19 – 3 = 35 не выполнено – элементов меньше, и ферма геометрически изменяемая.

По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.

Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.

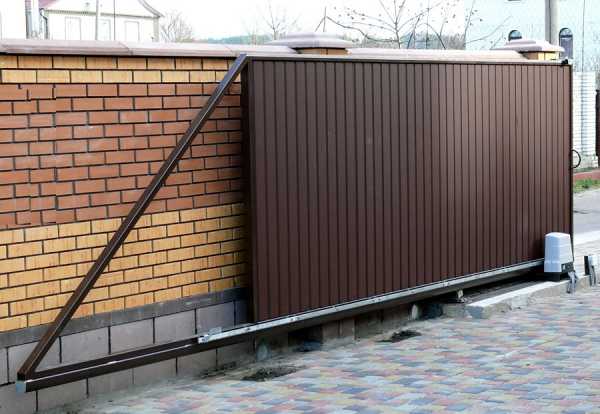

Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.


  • предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле. Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.

Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами

  • предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.

Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).

Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».

Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис. ниже) с консольными частями (4 и 5 на рис. ниже).

Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).

Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.

Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.

Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.

На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии. Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.

Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.

Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.

Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис. ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.

Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.

Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).

Однако здесь необходимо соблюдать следующие условия:

  • узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;
  • расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).

Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.

Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:
1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.


И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.

вернуться к списку

www.bikoms.ru

Стоимость откатных ворот с электроприводом под ключ

Забор с воротами является неотъемлемой частью любого участка, на котором стоит частный дом. Благодаря им создаётся личное пространство. Они защищают от чужих взглядов и воров. В целом, за надёжным забором чувствуется уверенность.

Но, если у вас каждый метр на счету, будь-то из-за размеров участка или проёма в уже установленном заборе, есть прекрасный выход. Речь идёт об откатных воротах. Их конструкция, в отличие от распашных, даёт им возможность не занимать место на участке. И ограничения по размерам минимальны. Да и их можно не только купить, но и сделать своими руками, благодаря фото и видео в сети.

Какова же их стоимость?

Содержание статьи

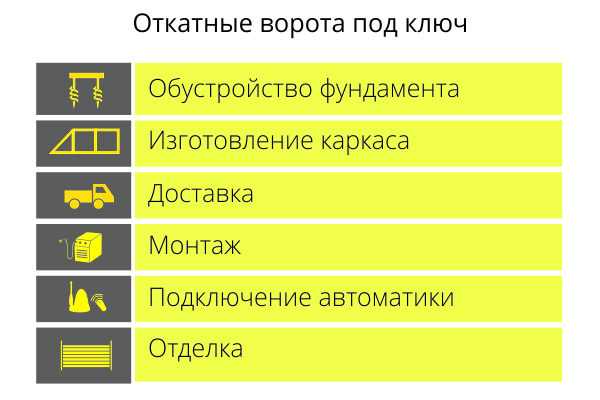

Откатные ворота под ключ

Одним из главных вопросов является вопрос стоимости.

В случае с откатными воротами она состоит из нескольких параметров, если вы решили их купить под ключ:

  • Стоимости закладки фундамента, в которую входят:
  1. Цена закладной детали;
  2. Изготовление самого фундамента;
  3. Бетонирование;
  • Стоимости каркаса, в которую входят:
  1. Цена на раму в зависимости от размеров проёма;
  2. Регулировочная площадка;
  3. Калитка, встроенная или отдельностоящая;
  4. Опорные и приёмные столбы;
  5. Замок;
  • Монтажа, стоимость которого зависит от размеров;
  • Автоматики, в частности устройство от Came или другого производителя;
  • Стоимости отделки и подключение Came;
  • Стоимости доставки.

При этом, фундаменты откатных ворот могут быть разными, поэтому и цена на них будет отличаться. Обычно такие  делают на:

  1. Винтовых сваях;
  2. Бетонном фундаменте;
  3. Опорах.

Кроме того, монтаж своими руками сильно влияет на потраченные суммы.

На винтовых сваях

Фундамент на винтовых сваях является простым решением для сложных грунтов. Благодаря своей конструкции, с которой можно познакомиться на фото, сваи этого типа хорошо держаться в грунте, лопасти не дают выдернуть их или вытеснить грунту из-за механических нагрузок.

Конструкция откатных ворот на винтовых сваях

Винтовой тип позволяет заниматься монтажом самостоятельно, что положительно влияет на стоимость. Немаловажным достоинством является то, что ворота не касаются земли, что даёт простое подключение электроники от Came.

Наибольшие траты приходятся на приобретение винтовых свай. Нет необходимости покупать сваи большого диаметра, но они должны быть качественно сделаны. Главное внимание стоит обратить на качество сварки. Глубина ввинчивания, а значит и длина свай, зависит от глубины промерзания почвы. Для большинства регионов Центральной России достаточной она считается до 2,5 метров.

Фактором, положительно влияющим на стоимость свайно-винтового фундамента, является отсутствие необходимости в земляных работах или значительном бетонировании.

Цена ворот на опорах

Самонесущие откатные ворота

Одним из последних писков моды в области устройства откатных ворот, судя по многочисленным фото и видео, являются так называемые самонесущие ворота на опорах. Их инженерное решение считается наиболее сложным, не хуже автоматики от Came, и вместе с тем, имеющим ряд преимуществ. В частности, нет необходимости в направляющей, по которой движется рельс. А значит, и нет необходимости в заливке поперечного фундамента.

Вся конструкция представляет собой роликовую опору, устанавливаемую на одну из колонн забора.

Естественно, монтаж на неё требует достаточной прочности. В целом, особые требования к прочности могут существенно удорожить конструкцию и монтаж под ключ. Зато, потребуется меньше трат на обслуживание.

На бетонном фундаменте

Наиболее распространённой конструкцией фундамента откатных ворот является бетонная. Такая конструкция подразумевает, что монтаж фундамента из бетона производится не только под столбы — нужен ещё и поперечный фундамент под направляющую. Узнать больше подробностей о фундаменте можно на видео.

На практике же это означает как довольно большой расход бетона, так и земляные работы.

Ямы роются глубиной не меньше метра.
Недостатком можно считать довольно длительное время, проходящее от закладки до готовности фундамента. Но в стоимость в первую очередь входит цена бетонирования и, если в этом есть необходимость, наём бригады, которая будет заниматься монтажом. В обычных условиях этот тип фундамента дешевле конструкции на роликовых опорах, да и легко делается своими руками.

Преимущества перед другими типами ворот

Как уже отмечалось, устройство откатных ворот имеет ряд преимуществ, заставляющих всё большее число владельцев земельных участков останавливать свой выбор именно на них. И это несмотря на более сложную конструкцию и в некоторых случаях большую цену в сравнении с распашными.

  • Эстетическое преимущество;
  • Отсутствие рам, которые бы мешали проезду;
  • Экономия пространства;
  • Не боятся отечественного климата;
  • Не страдают от типичных проблем распашных ворот, таких, как провисание петель;
  • Благодаря богатому выбору автоматики, в том числе и от таких компаний, как Came, ими просто управлять.

Чертежи

Чертежи можно посмотреть на фото.

Конструкция откатных ворот

Откатные ворота в разрезеКомплектация откатных ворот

Конструкция и её основные элементы

Конструкция ворот состоит из нескольких основных элементов, которые, как и их монтаж, даже можно сделать своими руками. Устройство их просто. Для изготовления большей части из них лучшим или даже единственным подходящим материалом является металл.

Стандартные откатные ворота состоят из:

  1. Столбов опор. В их качестве лучше всего использовать стальные трубы;
  2. Несущей силовой рамы. Она также состоит из металлических профилированных труб и обрешётки, сваренных между собой;
  3. Каркаса;
  4. Направляющей рейки, по которой будут кататься роликовые каретки;
  5. Фурнитуры.

Рекомендуем к просмотру видеоролик о монтаже откатных ворот на винтовых сваях.

Как сделать фундамент

Фундамент под откатные ворота

Устройство фундамента, естественно, зависит от выбранного типа. Два типа конструкции — на роликовых опорах и обычном бетонном фундаменте — имеют общие черты. В частности, и там, и там нужно делать бетонирование под столбы опор, на которые и производится монтаж. Сильно отличается фундамент на винтовых сваях, в чём легко можно убедиться, посмотрев фото и видео.

Установка столбов под опоры делается в первую очередь, а значит и фундамент под них закладывается так же. Это легко делать своими руками. Правильно выбрав место для будущих опор, нужно вырыть яму.

Глубина зависит от того, как промерзает грунт. Минимально она составляет метр.

Когда ямы закончены, в них ставятся столбы. Они должны стоять ровно вертикально. По установленным опорам заливается бетон. Смесь застывает не меньше недели.

Следующим этапом является закладка фундамента под сами ворота, если выбрана конструкция на бетонном фундаменте. Тут понадобятся швеллер, шириной около 20 сантиметров, и арматура, чьё сечение достигает 1,5 сантиметров. Куски арматуры, длиной в метр, привариваются к швеллеру, в т.ч. и своими руками, благодаря чему получается «банкетка».

Когда конструкция готова, роют яму, глубиной соответствующей размерам полученной конструкции и шириной в 40 см. Длина — в половину ширины проёма ворот.

Производится установка шевеллера, так, что его верх оказывается вровень с землёй. Заливается бетон и до 28 дней происходит его застывание.

На этом заканчивается изготовление бетонного фундамента своими руками и начинается монтаж конструкции.

Ворота на винтовых сваях

Фундамент с винтовыми сваями делается без земляных работ, как легко видно на видео. Ямы рыть не нужно. Что ещё больше облегчает работу своими руками. В нужных точках вертикально делается установка свай. К ним в виде рычагов, с двух сторон, прикрепляются по лому и они ввинчиваются в грунт. Ввинчивание происходит на глубину замерзания почвы, но не глубже того момента, когда появляется опасность деформации или срыва лопастей. Это можно делать своими руками, вместе с помощниками.

Схема бетонирования

Ниже представлена схема фундамента под откатные ворота.

Схема фундамента под откатные ворота

Заполнение ворот

Особенностью откатных ворот является возможность использовать самые разнообразные материалы для их отделки. Дорогие и дешёвые, классические и ультрасовременные — их можно подобрать на любой вкус или под любой стиль дома. Об этом свидетельствуют многочисленные фото и видео.

Естественно, для каждого потребителя особую роль играет цена. Потому наиболее популярным и вместе с тем дешёвым является профнастил. Он выглядит современно, линейка цветовых решений довольно разнообразна. Современный профнастил довольно прочен. И такие известные бренды, как Дорхан и другие, очень активно применяют его в своей продукции.

Кроме профнастила используют часто также:

  1. Сэндвич-панели;
  2. Профили роликовой прокатки с высокими антикоррозионными свойствами;
  3. Алюминиевые экструдированные профили, которым можно придавать разнообразную форму;
  4. Дерево.

Комплектующие

Откатные ворота стали популярными благодаря тому, что помимо базового варианта их можно подогнать под индивидуальные требования и сделать под ключ. Это может касаться наличия калитки или автоматики.

С калиткой

Самый простой вариант откатных ворот не предусматривает наличие калитки. Но, если её установка всё же нужна, то потребитель может выбрать два варианта: ворота с встроенной калиткой или отдельно стоящей. Первый вариант лучше всего окупать в готовом виде. Такие ворота делают известные производители, а второй можно и своими руками.

Автоматика

Автоматика для откатных ворот очень разнообразна. Существуют компании, которые уже много лет делают технические решения специально для ворот, такие как Came, и завоевавшие рынок. Компании, как Дорхан, делают уже готовые откатные ворота с электроприводом, которые можно купить под ключ.

Современная продукция Came и других производителей позволяет управлять воротами на расстоянии, определяет их положение, контролирует доступ к ним. Благодаря изделиям Came ни один вор не сможет просто так перелезть через ворота.

Схема автоматики откатных ворот

Установка и подключение современной автоматики, особенно от таких производителей, как Came отличается простотой. Это доступно каждому. Да и цена не слишком большая. Несмотря на то, что те же Came — итальянский бренд, их продукция доступна большинству владельцев ворот. Естественно, решения отличаются, в зависимости от размеров и предназначения ворот. А значит и цена.

fastbuildings.ru

Откатные ворота

  • Консольное оборудование для откатных ворот – РОЛТЕК. В комплект входит: направляющая консольная труба приваренная к створке и окрашенная в цвет ворот, опоры роликовые, ролик концевой, ловитель нижний, ловитель верхний , кронштейн роликовый , заглушка.

ДОПОЛНИТЕЛЬНО ВЫ МОЖЕТЕ ЗАКАЗАТЬ: любой материал обшивки, окраску в любой цвет по карте ral, различные аксессуары и дополнительное оборудование, доставку и монтаж.

Принцип откатных или сдвижных ворот заключен в их названии – откатиться, сдвинуться. В зависимости от назначения ворот (въездные на территорию, или в помещение) используются различные системы оборудования для отката ворот – монорельсовая, подвесная, консольная.

Консольная система – самое лучшее решение для въездной группы ворот на территорию, так как в проеме отсутствует направляющая балка и рельс. Для установки данной системы необходима установка закладной. К закладной крепятся консольные блоки (опоры). Снизу створки по всей длине приваривается консольная труба (направляющая), которая принимает на себя вес створки и составляет единое целое с ней. Створка откатных консольных ворот состоит из полотна ворот, консольной трубы, противовеса и как правило на 40-50 % длиннее ширины проема. Эту особенность необходимо учитывать, определяя место для откатных ворот.



Комплектующие РОЛТЭК для откатных ворот



Консольная труба (направляющая). Направляющая прокатывается из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали.

Консольные блоки (опоры). Профессиональная, 8-роликовая опора с цельной плитой и усиленными герметичными подшипниками со специальной низкотемпературной смазкой (до -60). Опоры в конструкции откатных ворот воспринимают нагрузку от створки ворот и передают их на закладную. Совместно с направляющей обеспечивают перемещение створки.

Нижний ловитель, разгрузочный ролик. Нижний уловитель совместно с разгрузочным роликом создает дополнительную опору в закрытом состоянии ворот. В конструкции предусмотрен высокопрочный нейлоновый армированный ролик.

Устройство от бокового качения. Устройство от бокового качения используется для удержания створки ворот в вертикальном положении. В устройство от бокового качения входят прочные, регулируемые резиновые ролики и кронштейн квадратный. В конструкции ролика предусмотрена нейлоновая втулка скольжения, исключающая шум, повышающая плавность хода и не требующая обслуживания при эксплуатации.

Ловитель верхний составной. Ловитель верхний составной предназначен для удержания верхнего края ворот в закрытом состоянии. Обеспечивает  возможность регулировки по ширине.

Приемный короб. Приемный короб удерживает верхний край ворот и снижает ветровую нагрузку в закрытом состоянии. Изготавливается для створок любой толщины. В конструкции приемного короба используется гнутый швеллер с направляющими пластинами.

Подставка регулировочная. Подставки регулировочные используются совместно с консольными блоками (опорами). Облегчают монтаж ворот и позволяют производить регулировку положения консольных блоков (опор) в процессе эксплуатации.

Предлагаемые системы РОЛТЭК для откатных ворот

Наименование

Максимально допустимая ширина проема

Максимально допустимый вес ворот

Консольная труба сечение (толщина стенки)

МИКРО – система

до 4 м.

до 350 кг.

60х55мм. (3 мм.)

ЭКО – система

до 5 м.

до 500 кг.

70х60мм. (3,5 мм.)

ЕВРО – система

до 7 м.

до 800 кг.

90х75мм. (4,5 мм.)

МАКС – система

до 12 м.

до 2000 кг.

130х135мм. (5 мм.)

Собственное производство, большой практический опыт позволяют нам изготавливать ворота любого назначения, под любой размер проема, любого цвета по карте RAL.

Полотно ворот в зависимости от пожелания заказчика может быть выполнено в виде:

  • сварной решетки


При выборе орнамента полотна кованых ворот Вы можете воспользоваться нашими базовыми моделями кованых изделий или составить орнамент самостоятельно при помощи каталога кованых элементов.

Наши преимущества:

Стоимость

Мы располагаем собственным производством, являемся производителями, следовательно, продаем продукцию без дополнительных торговых наценок. Материалы и комплектующие для изготовления ворот закупаем  по низким ценам за счет того, что закупки ведутся на постоянной договорной основе. Мы постоянно ведем работу по увеличению ассортимента стандартных изделий. Четкая пошаговая технология изготовления стандартных изделий обеспечивает снижение себестоимости.

Качество

Мы используем высококачественные материалы и комплектующие для изготовления ворот. Наши поставщики: «Севресталь» Россия – металлопрокат, «Tikkurila» Финляндия – лакокрасочные материалы, «Ролтэк» Россия – консольное оборудование, «САМЕ» Италия – автоматика.

Ворота изготавливаются на современном оборудовании с учетом технологического цикла и многолетнего опыта работы.

Сроки изготовления и монтажа

Мы располагаем собственным производством с современными складами хранения материалов и комплектующих для изготовления ворот. Постоянное наличие материалов и комплектующих на складах существенно сокращает время изготовления. Собственный автотранспорт обеспечит своевременный вывоз оборудования на объект, а наши монтажные бригады произведут монтаж откатных ворот в течении одного рабочего дня. В среднем сроки изготовления и монтажа откатных ворот колеблются от 3 до 20 рабочих дней в зависимости от сезона.

Гарантийное, после гарантийное обслуживание

Мы работаем с 1994 года. Надежность компании во многом обусловлена временем её нахождения на рынке, надежнее обратится в компанию с многолетним опытом работы. Гарантийное обслуживание, которое мы предоставляем, складывается из гарантии на монтаж и гарантии на оборудование. После проведения монтажных работ подписывается акт приемки-сдачи. Дата подписания акта является точкой отсчета Вашей гарантии, за Вами в течение всего срока действия гарантии будет закреплена та же монтажная бригада, которая производила у Вас монтажные работы.

www.rolrus.ru

Ворота откатные: выполняем работу самостоятельно

На сегодняшний день практически каждый человек, у которого имеется загородный участок, старается его максимально приукрасить. Практически любой человек старается оградить себя от внешнего мира, чтобы чувствовать себя абсолютно свободно и раскрепощенно. Кто-то ограждает себя глухим непрозрачным заборов. Другие же предпочитают литую металлическую прозрачную ограду. Еще кто-то отдает предпочтение деревянному забору. Как говорится, о вкусах не спорят. Одно лишь можно сказать с уверенностью, что любой из оград необходимо иметь входные ворота.

Конструкция входных ворот может разнообразной. Однако все они по своей сути можно разделить на несколько видов:

  1. створки которых открываются при помощи петель
  2. откатная система

Что касается первого варианта, то здесь все достаточно просто. Мы не будем подробно на них останавливаться. Поговорим о том, каким образом можно самостоятельно сделать откатные ворота.

Откатная система – достаточно сложный механизм для самостоятельного конструирования. Однако, если выполнять все работы по инструкции и чертежу, то с этим у вас не возникнет больших проблем. Давайте подробно разберемся в том, что из себя представляет вышеуказанный вариант ворот. Это не что иное, как дверная створка, которая открывается и закрывается посредством движения по направляющим. Как правило, направления открытия и закрытия выбирается изначально одно, т.е. либо вправо, либо влево. Можно, конечно, сделать и в обоих направлениях. Однако такой способ не имеет не только преимуществ практического использования, но и более трудоемок в конструировании.

чертеж откатных ворот
откатные ворота схема
приваривание роликов к каркасу ворот
самодельные откатные ворота

Откатная система может приводиться в действие тремя способами:

  1. Ручным (когда владелец просто производит открытие и закрытие вручную, передвигая по направляющим створку)
  2. Механическим (когда по направляющим створка приводится в движение путем поворота лебедки барабанного типа и т.п.)
  3. Электрическим приводом (автоматическое открытие и закрытие)

Безусловно, что для самодельных откатных ворот самым простым является первый вариант. Два других также могут быть выполнены в домашних условиях. Однако, чем больше элементов в конструкции, тем сложнее. Также не стоит забывать о том, что мы все хотим сделать своими руками, а не приглашать специалистов, которые с удовольствием сделают любую по сложности работу, но за ваши деньги. И деньги не малые.

Конструкция и чертежи откатных ворот

Любую работу следует всегда начинать с планирования. Нужно не забывать, что принцип работы таких типов ворот один и тот же, не смотря на различные способы привода. Перед тем, как приступить к непосредственному конструированию, необходимо внимательно изучить чертежи откатных ворот, которые представлены в нашей статье ниже. Нет необходимости следовать всем нюансам и размерам в точности, как там описано. Чертеж дает общее представление конструкции. А уже непосредственно каждый из вас выберет не только нужные габариты, но и сможет привнести что-то свое, чего нет в описании.

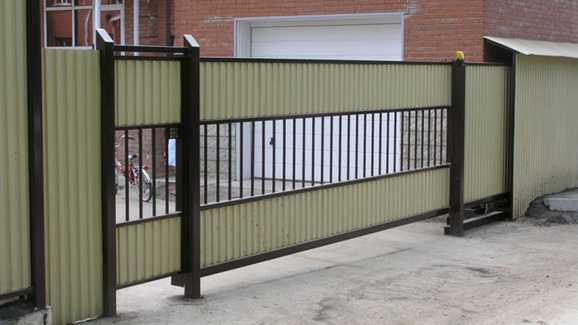

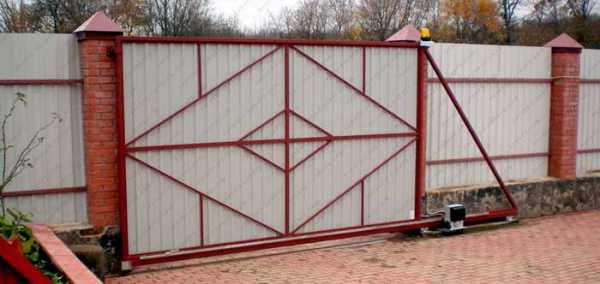

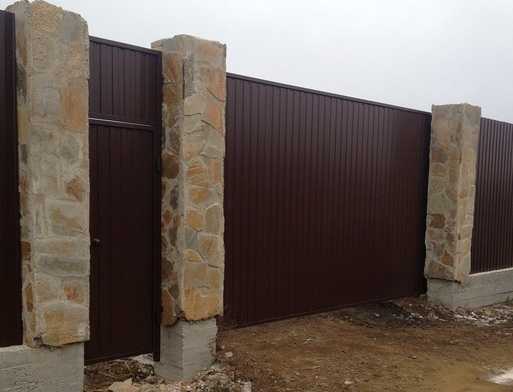

Любое производство ворот следует начинать с каркаса. Для этого отлично подойдет использование металлической профильной трубы. Диаметр трубы подбирается отдельно по желанию (например, 40х25х2). Путем отрезания труб нужного размера и сваривания их между собой, мы получаем каркас нужной нам формы, например, прямоугольной (чаще всего используемой). Далее следует обшивка каркаса. Она может быть выполнена при помощи различных материалов. Неплохим вариантом может служить такой материал, как профнастил. Профнастил – легкий, прочный, долговечный, удобный в использовании материал, который может быть произведен в любой цветовой гамме (либо покрашен в иной цвет самостоятельно).

Следующим этапом будет крепление к каркасу роликов. Как правило, используется 3 ролика. Два из них крепятся снизу в начале и конце каркаса. Один закрепляется сверху к опорному столбу. При помощи роликов, как вы понимаете, и будут двигаться ворота. Роликам необходимо иметь под собой специальную площадку, по которой они будут беспрепятственно перемещаться в ту или иную сторону. Площадка эта называется направляющей. В качестве направляющей можно использовать металлическую трубу небольшого диаметра. Сверху она просто приваривается к каркасу. В нижней части все обстоит сложнее. Следует на протяжении всей длинны ворот вырыть канавку, залить ее бетонным раствором. Именно в бетонное основание и монтируется направляющая. Длина нижней направляющей должна быть длиннее самих ворот чуть более чем в два раза. Например, если длина ворот 3 метра, то направляющая 6,5 метров. 50 см лишнего пространства служит для того, чтобы избежать схода роликов при полном открытии.

Мы привели лишь один пример конструкции, которую вы можете выполнить в домашних условиях, предварительно изучив чертежи откатных ворот. Нужно помнить, что любая работа сложна лишь вначале. Если подойти к ней ответственно и с желанием, то вы сможете преодолеть любые трудности и ворота, сделанные своими руками будут радовать вас. Желаем удачи!

papamaster.su
