Проектирование мансардных этажей (крыши)

Проектирование мансардного этажа — важный этап строительства. Мансарда (мансардный этаж)  – это жилое или нежилое помещение, которое расположено на последнем этаже дома. Это один из наиболее выгодных и доступных способов расширить полезное недвижимое пространство здания. В этой статье мы подробно рассмотрим преимущества и отличительные особенности устройства мансарды, этапы строительства и многое другое.

Мансарда дома по уникальному проекту

Мансарда

Из исторических записей можно выделить несколько интересных моментов:

  • Мансардный этаж придумали и впервые построили во Франции в 1630 году.
  • Родоначальником конструкции мансарды является французский инженер, архитектор Франсуа Мансар. Как видно, название надстроек пошло от фамилии Мансара.
Проектирование здания с мансардным этажом

Проектирование мансардных этажей по умолчанию закладывается в смету строительства практически каждого третьего жилого дома в Российской Федерации. Мансардные этажи, как правило, не являются техническими в новостройках, а используются для организации двухуровневых квартир с удвоенной площадью. Стоимость квадратного метра обычно дешевле на 20-30% в сравнении с обычным этажом, ввиду более низкой стоимости строительства и расходных материалов.

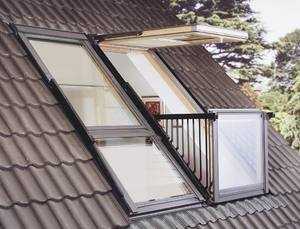

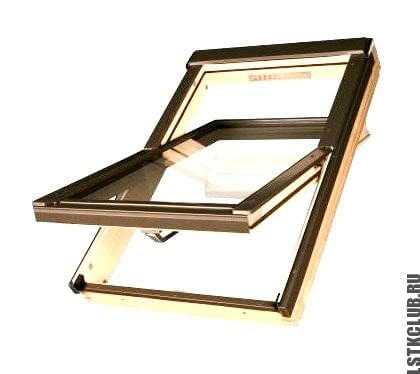

Чердачное (мансардное) окно

Проектирование мансардных этажей

Здание, последний этаж которого предполагает наличие мансардной конструкции, может быть как малоэтажным (1-3 эт.), так и многоэтажным (3-15 и более). Строительство мансардного этажа выполняется из ЛМК и ЛСТК конструкций, которые отличаются высокой прочностью, надежностью и доступностью.

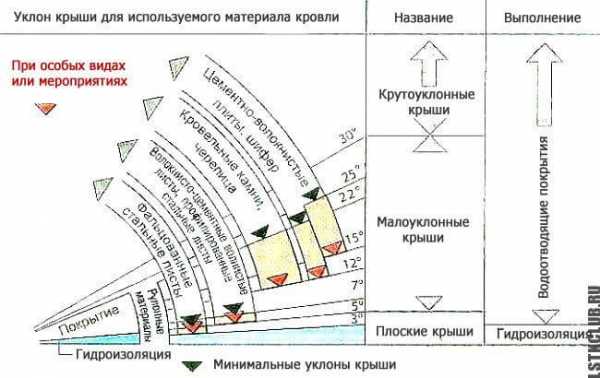

Расчет угла наклона мансарды

Неважно строится здание с нуля или достраивается уже имеющаяся конструкция, будь то стальной каркасный дом или традиционная постройка из камня – необходимо проектирование.

Именно в проектной документации заложена вся техническая информация про среднюю и максимально допустимую нагрузку на каркас нижестоящего здания, внешний вид (тип и материл кровли), коммуникации, внутреннюю планировку и предположительные варианты обшивки, утепления и другие особенности, без которых в строительстве мансарды просто не обойтись.

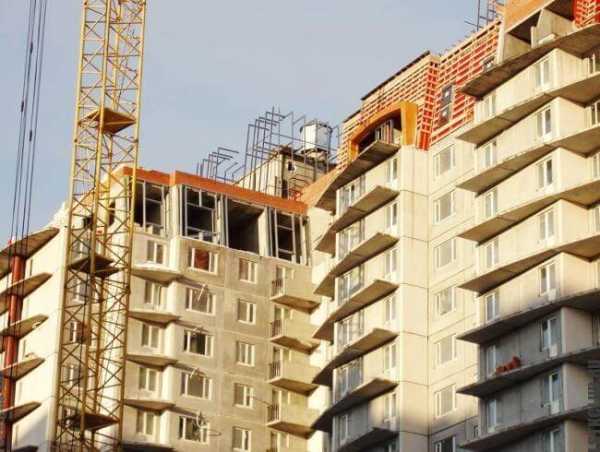

Строительство мансарды в многоквартирном доме

Особенности проектирования мансарды

Если вы разбираетесь в программном обеспечении, которое используют архитекторы для выполнения работ, есть шансы справиться самостоятельно с поставленной задачей. Правильным же вариантом будет заказ проекта мансарды из ЛМК или ЛСТК конструкций у профессионального архитектора, специализирующейся на строительстве мансард компании или как минимум у студента (фрилансера) архитектурного факультета среднего курса. Важно понимать, что успешное завершение строительства напрямую зависит от проектной документации, которая должна быть составлена должным образом в соответствие современных стандартов.

Мансарда из каркаса ЛСТК и ЛМК

Проектирование мансардных этажей осуществляется в графических программах, которые автоматически рассчитывают все параметры (вес металлоконструкции, типы и виды профилей ЛСТК и ЛМК, внешнюю нагрузку и прочее).

Виды мансардных крыш

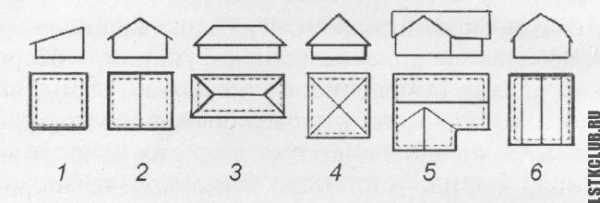

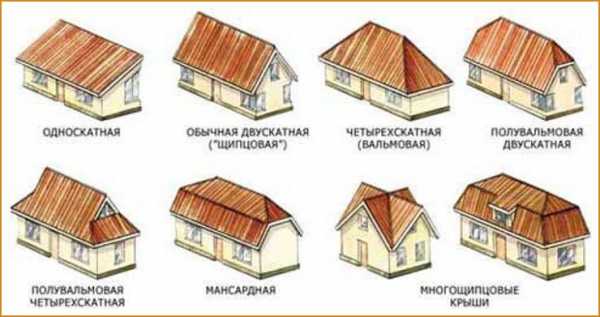

Виды крыш зданий: 1 – односкатные; 2 – двухскатные; 3 – вальмовые; 4 – шатровые; 5 – многощипцовые; 6 – мансардные
  • Односкатная крыша. Самая дешевая мансарда – это односкатная крыша, которая не требует высоких расходов на строительство. Для кровли отлично подойдет стальной оцинкованный профильный лист, ондулин, металлическая черепица. Наклонная односкатная мансарда крайне эффективна для регионов с большим количеством атмосферных осадков, так как вода или снежные массы не задерживаются под установленным углом наклона.
  • Двускатная крыша. Проектирование мансарды такого типа немногим сложнее односкатной, но превосходит её в надежности, так как способна выдерживать высокие снеговые и ветровые нагрузки.
  • Проектирование вальмовой мансарды сложнее ввиду необходимости строительства четырех скатных сторон. Снежные массы на таких мансардах не накапливаются, а сразу стекают вниз. Очень популярный вид мансарды в многоэтажных домах.

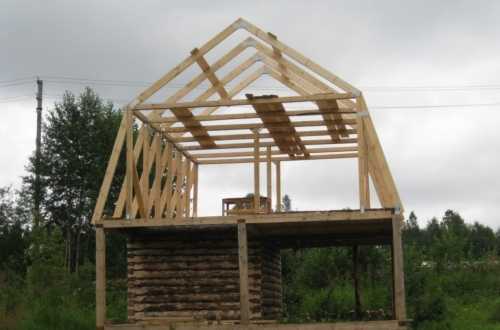

Процесс строительства чердака из ЛСТК

На что следует обратить внимание при проектировании крыши (мансардного этажа)?

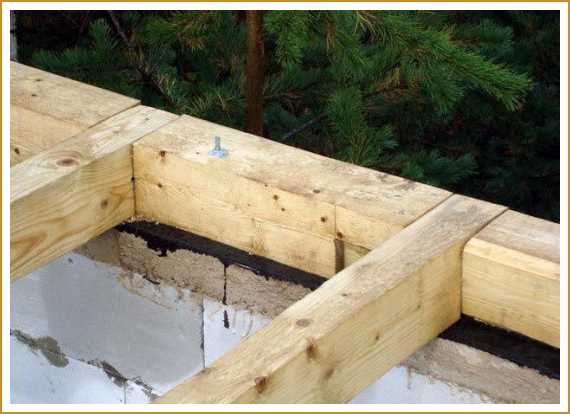

  • Крепление каркаса к фундаменту. Нужно знать, будет ли выступать мансарда за пределы междуэтажного перекрытия или оставаться в его периметре.
  • Материал кровли. Важный этап подготовки проекта, здесь нужно учитывать возможные нагрузки на устройство кровли (снег, ветер, обрешетка, утеплитель и др.). Хорошим вариантом является мягкая или металлическая черепица, профнастил, срок службы этих материалов составляет 40-60 лет. Экономить на кровельном материале не рекомендуется, он должен быть огнестойким и долговечным.
  • Форма крыши. Проектирование крыши должно сочетаться конструктивно с внешним видом. Разнообразие форм позволяет строить красивые мансардные крыши разных видов.

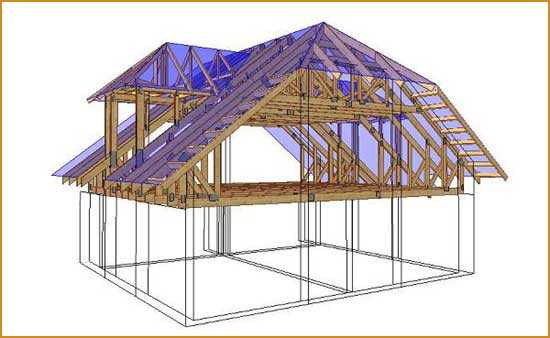

Проект крыши большого здания

Полезная информация:  профессиональные архитекторы не редко работают дистанционно, таким образом заказать проектирование крыши онлайн можно без посещений офиса, а переговоры проводить посредством  бесплатных видеоконференций. Рекомендуется доверять проектные работы высококвалифицированным специалистам.

Проектирование стропильной системы мансарды (крыши) выполняется в таких программных комплексах как: ArchiCAD, AutoCAD, ArCON и простое решение FloorPlan3d. Любая программа для проектирования крыши в 3д позволяет выполнить необходимые расчеты, сформировать визуальное изображение с предварительным просмотром мансарды под разным углом.

Это интересно: а знаете ли Вы, как называется окно в мансарде или крыше под углом? – правильный ответ дормер.

Вывод:

Проектирование мансардных этажей является неотъемлемой частью современного быстровозводимого каркасного строительства. Мансардный этаж, построенный с использованием долговечных кровельных материалов будет хорошо переносить холод и жару.  Мансарда – это возможность выделить внешний вид оригинальностью и эстетикой.

Видео про проектирование крыш загородных домов:

lstkclub.ru

Проектирование и бесплатные чертежи дома с мансардой

В наше время все больше загородных домов строятся по чертежам, в которых предусмотрена мансарда. Чтобы грамотно выполнить обустройство мансарды, необходимо предусмотреть, какие помещения в ней будут располагаться.

Проект дизайна и интерьера мансардного этажа

Это может быть:

  • cпальня;
  • кабинет;
  • миниатюрная гостиница;
  • детская комната;
  • спортзал.

Для каждого такого помещения составляется конкретный проект, который затем воплощается в чертеже. Некоторые владельцы загородных домов скачивают такие чертежи из интернета абсолютно бесплатно. Причем в этих материалах представлена подробная внутренняя планировка будущего этажа. Каждое такое помещение загородного дома обязательно имеет мощное освещение. Для подачи свежего воздуха на чертежах проекта предусматривается встроенная вентиляция. Для естественного освещения в домах из бруса устанавливают большие окна.

Вернуться к оглавлению

Содержание материала

Разработка мансардного этажа

В принципе площадь мансардного этажа может быть самой разной. Все зависит от габаритов дома. Однако общим остается одно правило: независимо от площади домов мансардный этаж не должен выходить за пределы базового здания.

Подробная схема конструкции мансарды

Планировка мансардного этажа может быть самой разной. Каждое такое помещение имеет собственный проект и конфигурацию. Сделать бесплатно такую планировку можно при помощи специальных планировочных программ. Они же помогут создать план мансарды с учетом всех требований.

Вернуться к оглавлению

Причины строительства мансарды

Такая популярность мансардных проектов при строительстве загородных домов обусловлена рядом характерных причин.

Планировка мансарды позволяет несколько увеличить имеющуюся жилую площадь, одновременно серьезно экономя свободное пространство. Когда на чертеже вместо чердака указывается мансардный этаж, это значит, что в доме из бруса серьезно сократятся теплопотери. Обычно тепло уходит через кровлю, что составляет 10 %. Для получения бесплатного проекта мансардного помещения в брусовом доме достаточно скачать из интернета полный комплект нужных чертежей.

При соблюдении технологического процесса строительства в доме мансардного этажа намного сокращаются расходы на ремонт кровли. Вернуться к оглавлению

Мансардная крыша

Ее планировка обладает некоторыми отличиями. Дело в том, что мансардная кровля должна выдерживать давление с нескольких сторон. Снизу поднимается влажный нагретый воздух, превращается в конденсат и оседает на внутренней поверхности крыши. Поэтому, когда делается проект мансардного этажа, необходимо учитывать основные требования, предъявляемые к таким конструкциям.

Главным является обустройство и конструкция крыши:

  • теплоизоляции;
  • пароизоляции;
  • гидроизоляции.

Так как мансардный этаж обладает наибольшей площадью контакта с внешним миром, ему требуется крыша, имеющая самую качественную теплоизоляцию.

Подробная схема теплоизоляции мансарды

О видах теплоизоляции можно прочесть совершенно бесплатно на сайтах интернета. На страницах Сети можно познакомиться с разновидностями теплоизоляционного материала для дома, сделанного из бруса.

В последние годы хозяева частных домов пытаются при обустройстве чердачного помещения создать мансарду. Изменения учитываются в проектной документации, вносятся соответствующие коррективы в планировку дома. Если дом был куплен старым, имеющим обычный чердак, новые владельцы занимаются его перестройкой. Для такой работы необходимо создание чертежей, где отображается обустройство мансарды.

Вернуться к оглавлению

Что должно быть отражено на чертеже

Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.

Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:

Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

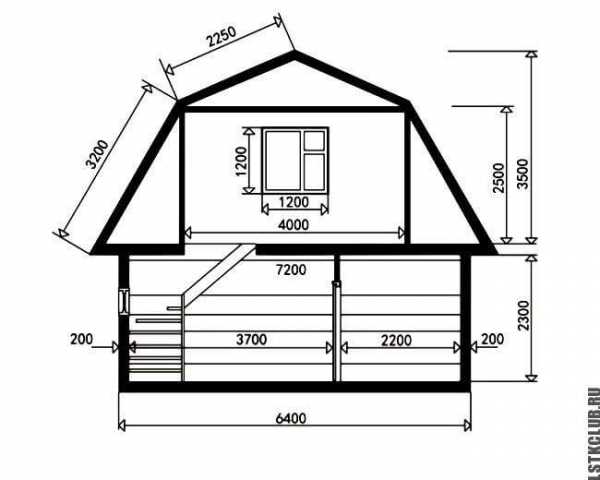

Чертеж двускатной мансарды

Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.

Все изменения в проекте должны отражаться в чертеже. Должна быть четко показана новая стропильная система, обозначено сечение бруса стропил.

На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.

Вернуться к оглавлению

Как должна выглядеть планировка мансарды

Конструкция крыши диктует будущую планировку помещения.

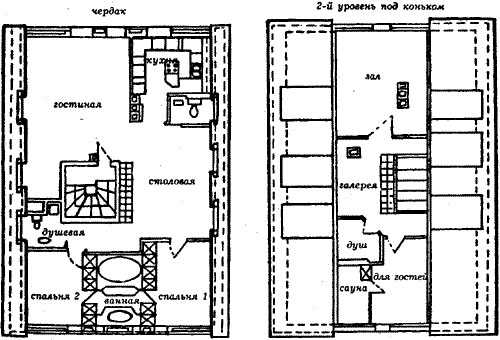

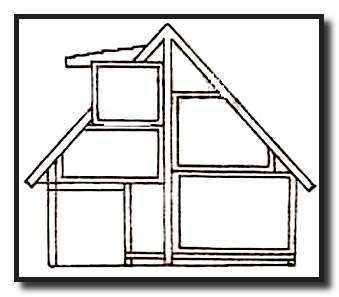

Планировка двухуровневой мансарды

От формы кровли зависит полезная площадь этажа. К примеру, боковой скос кровли нужно будет отделить перегородкой. Свободно передвигаться по такому пространству очень сложно. Поэтому односкатная крыша имеет небольшое преимущество. У такой мансарды имеется только одна боковина, что даст возможность увеличить размер полезной площади.

Однако высота потолка ограничит свободу движения, нужно будет все время пригибаться. Идеальным считается скат, обращенный в сторону севера. К сожалению, подобное не всегда получается. Отличным вариантом считается двускатная крыша, имеющая ломаную форму. Она отличается нижним, очень крутым скатом. У такой мансарды увеличивается площадь, ее планировка становится намного проще.

На мансардном этаже можно при желании оборудовать гостиную. Мансарды, имеющие небольшой уклон крыши, смотрятся намного уютнее. Они больше всего подходят для устройства спальни. На такой площади можно устроить кабинет.

Интерьер и дизайн кабинета обустроенного в мансарде

Самая высокая точка потолка мансарды обязательно должна превышать 220 см. Это позволит передвигаться в помещении любому человеку, не наклоняя головы. При устройстве спальни кровать в мансарде лучше ставить рядом со скатом. В этом месте, высота помещения должна превышать 180 см. При резком подъеме с кровати при такой высоте исключается удар головой о потолок.

Когда делается планировка мансардного интерьера, необходимо в проекте учесть несколько важных нюансов:

  • Утепление;
  • Нагрузка, которую выдерживает брус;
  • Отопление;
  • Освещение;
  • Компактность мебели.
Вернуться к оглавлению

Утепление кровли

Так как на кровлю постоянно оказывает влияние внешняя среда, она требует более тщательного подхода.

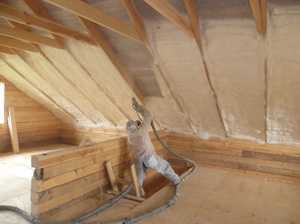

Чтобы предотвратить попадание теплого воздуха из помещения прямо в утеплитель, обязательно делается пароизоляция.

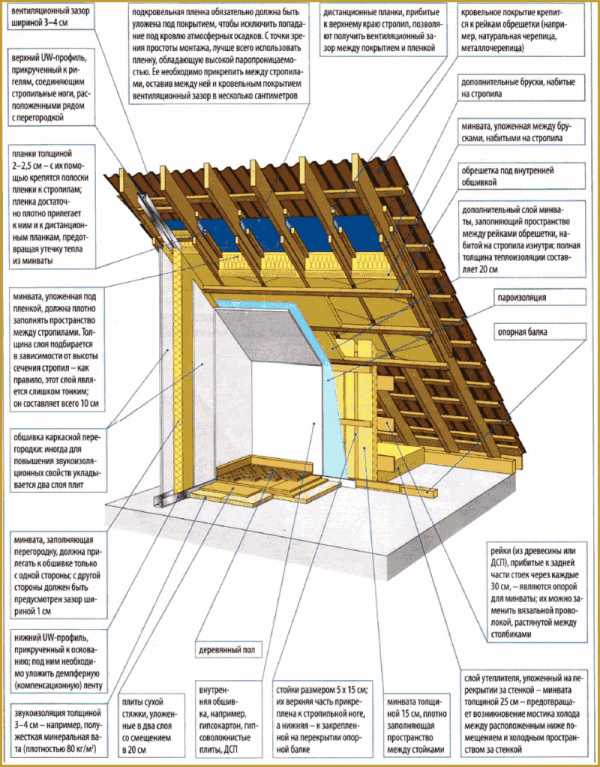

Подробная схема утепления крыши

Ее укладывают так, чтобы получить сплошную поверхность, без зазоров. Все стыки закрывают липкой лентой.

Самыми лучшими утеплителями для мансарды считаются:

  • Минеральная вата;
  • Экструдированный пенопласт.

Материал укладывается послойно, стыки заполняются монтажной пеной. Иногда делается комбинированное утепление. Для этого совмещают теплоизоляцию с пароизоляцией. На брус накладывается гидроизоляционная мембрана, которая не позволяет конденсату попадать на утеплитель. Между гидроизоляцией и кровлей оставляется небольшой вентиляционный зазор.

При соблюдении описанных выше технологических требований к утеплению крыша мансардного этажа будет наиболее надежной. Небольшая ошибка может создать аварийную ситуацию.

Когда подбирается кровельный материал, нужно придерживаться только одного принципа: крыша должна быть легкой, но очень прочной.

Вернуться к оглавлению

Нюансы проекта двухэтажных домов, имеющих мансарду

В чертежах подробно указывается план второго этажа, в котором указывается размер и расположение лестничного узла в доме. Он должен быть очень массивным, так как наличие нескольких этажей вызовет постоянную эксплуатацию лестницы. Для этого она должна иметь большую ширину и быть пологой, а это требует дополнительную площадь.

Очень важными остаются некоторые особенности, когда планируется чердачное помещение. Каждый проект двухэтажного дома, имеющего мансарду, требует точно выполненного расчета скатов крыши. От этого будут зависеть следующие показатели:

  • Высота помещения;
  • Жилая площадь;
  • Расположение лестницы;
  • Освещенность.

Проект одноэтажного коттеджа с мансардой

Чаще всего в низких местах хранятся различные вещи, устанавливаются небольшие шкафчики, устраиваются кладовки. Такие ниши мешают нормальному входу на лестницу. В связи с этим такой узел монтируется около конька.

Вернуться к оглавлению

Освещение

Очень важно, чтобы в мансарде было достаточно естественного освещения. Когда имеет место односкатная крыша, этот вопрос решается достаточно просто. Прямо на фронтонах монтируют большие окна. Если кровля имеет ломаный вид, существует несколько подходов:

  • Устанавливаются оконные системы, прямым врезанием в кровлю;
  • Делаются скатные конструкции, где предусмотрено крепление окон прямо на фронтоне.

Отрицательной стороной такой конструкции можно назвать сложную стропильную систему, так как окна требуют использования дополнительных деталей, чтобы увеличить жесткость строения.

Пример естественного освещения мансарды

На каждом чертеже двухэтажного дома, где эксплуатируется мансарда, необходимо показать важнейшие коммуникации:

  • Водопровод;
  • Канализацию;
  • Вентиляцию;
  • Электрическую проводку.

planvsem.ru

Мансардная крыша своими руками - чертежи, инструкции, советы

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

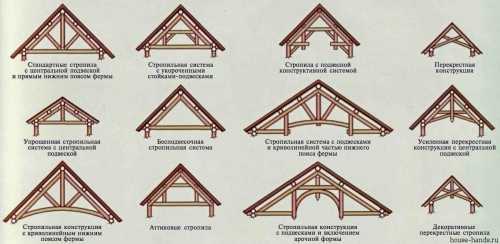

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

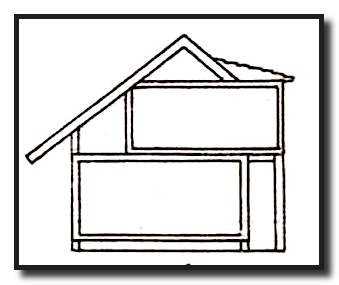

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

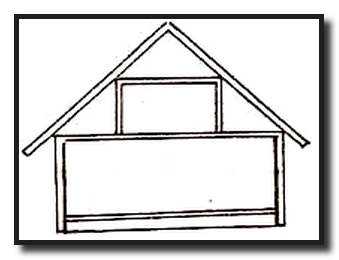

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

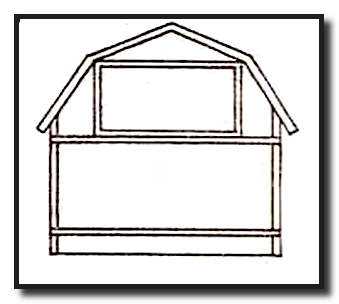

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

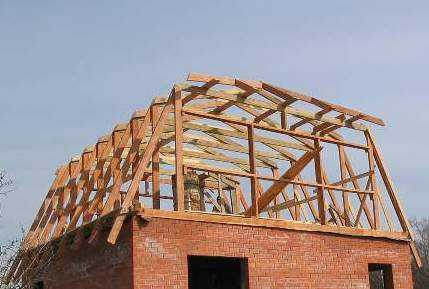

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

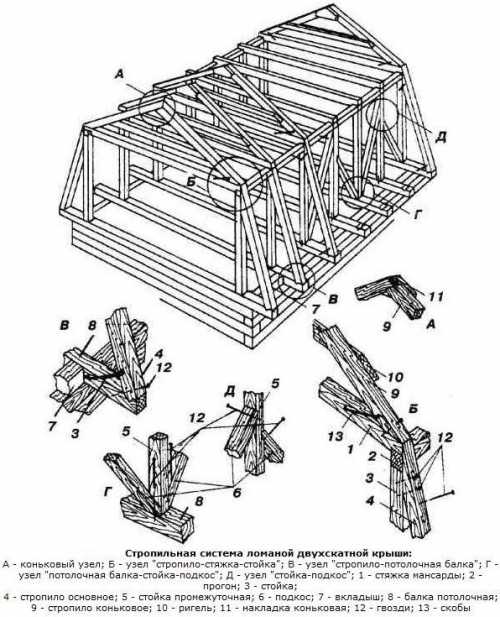

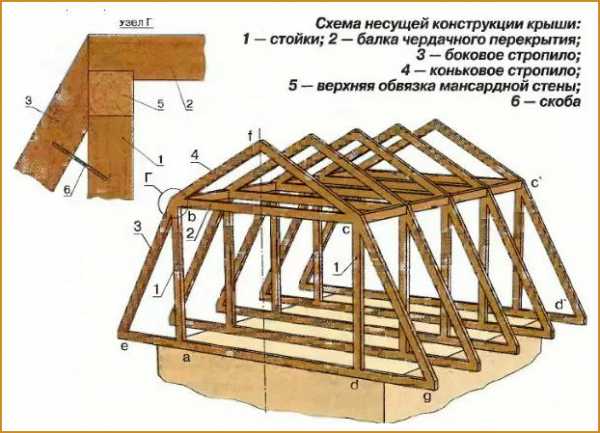

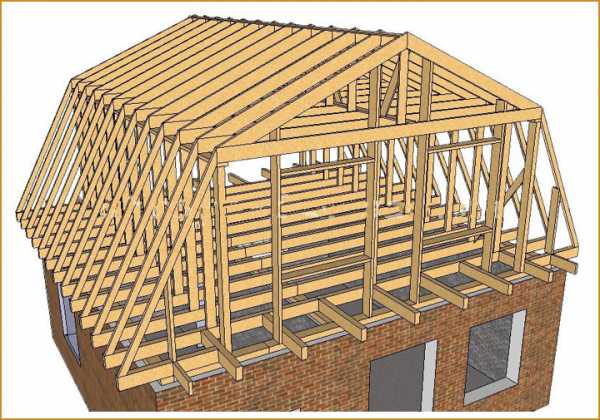

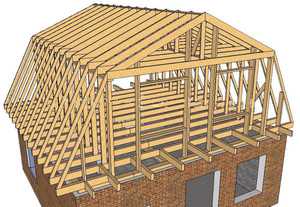

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

  • Стойки — вертикально расположенные элементы, которые служат опорой.
  • Прогоны расположены вдоль мансарды.
  • Наслонные стропила — это наклонная основа для настила.
  • Поперечные балки служат для мансардных перекрытий.

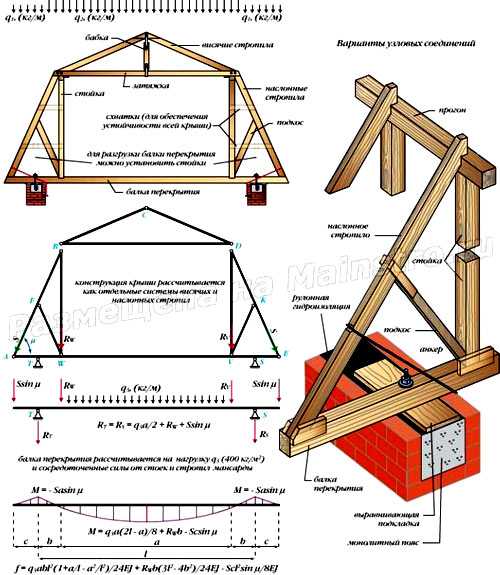

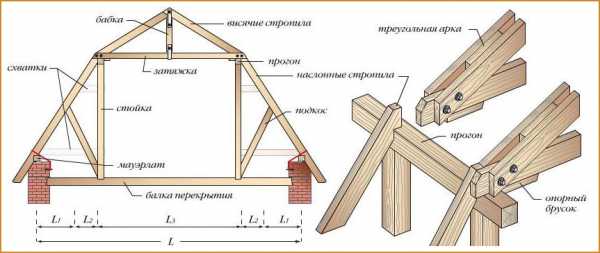

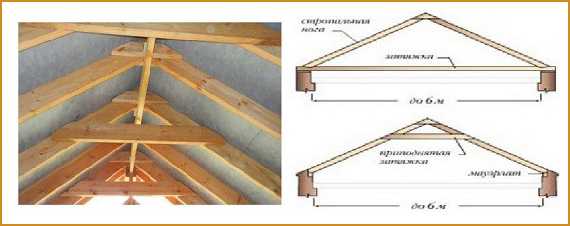

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

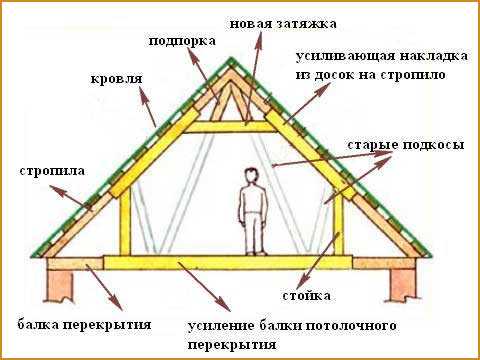

Здесь показаны ещё несколько важных элементов стропильной системы:

  • Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
  • Висячие стропила. Они расположены в верхней секции крыши.
  • Затяжка служит для увеличения прочности всей конструкции.
  • Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

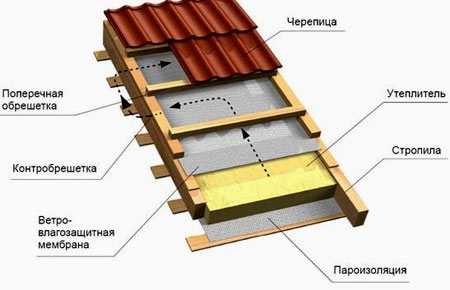

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

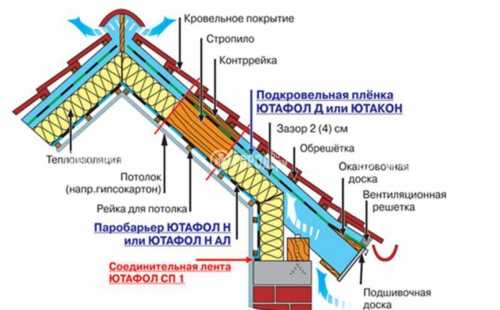

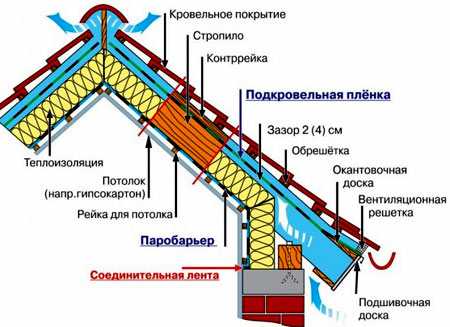

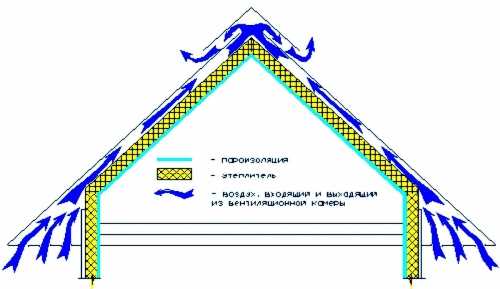

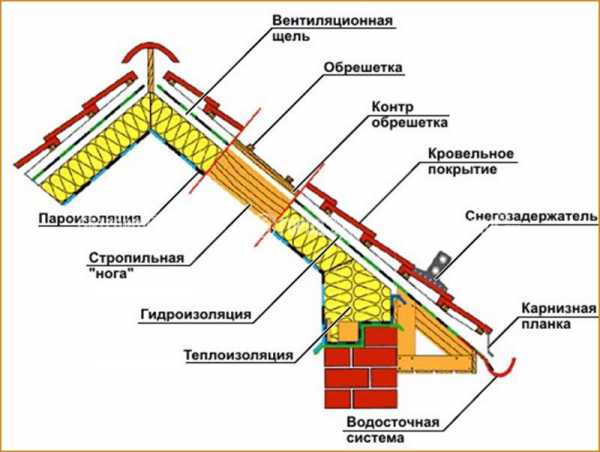

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

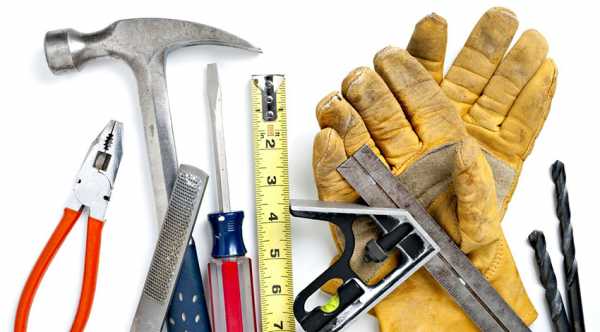

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

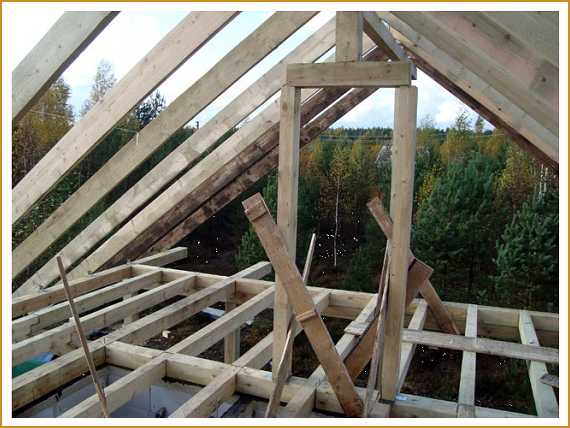

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

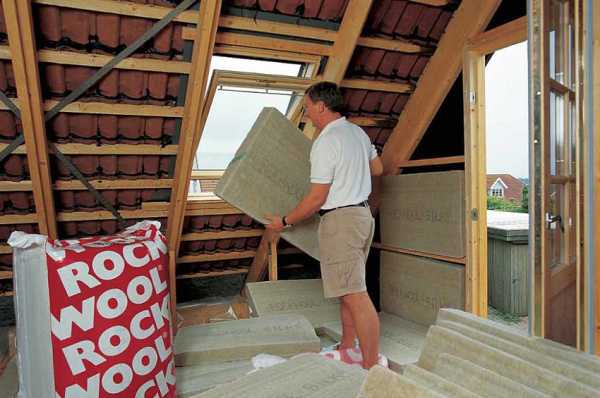

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Мансардная крыша своими руками — чертежи, инструкции, советы

Оценка: 5 2 голосов

Читайте также:


okarkase.ru

Крыша дома своими руками строительство: этапы изготовления мансарды

Проект мансардной крыши своими руками. Чертежи, по которым вы построите над вашим жилищем мансарду, которая даст возможность увеличения вашей жилой площади, при этом все дело не будет затратно финансово. Двухскатная ломаная крыша относится к популярным вариантам построения из-за невысокой сложности технологии.

Строительство мансардной крыши в собственном доме — явление довольно частое, потому что данный способ построения дает возможность уменьшения себестоимости места, при этом сделать довольно любопытное жилище под кровлей. Дабы правильно устроить мансардный этаж, очень важно основательно подойти к изучению всех требований к этому этажу, а также подобрать правильный тип самой кровли вместе с ее скатом.

Как сделать мансардную крышу


По нормативным документам этаж мансардный — это тот объем, находящийся под покрытием кровли, использующийся для того, чтобы размещать там подсобные либо жилые помещения. Высота же стен наружных при этом нужна не более полутора метров в целом, в ином случае это пространство считается целым жилым помещением.

Устройство мансарды своими руками предельно выгодное занятие как во время строительства, так и во время использования самого дома. В случае строительства затраты уменьшаются, потому как высота вертикальных конструкций для ограждения так же уменьшается. Это все потому что сама мансарда берет на себя функцию ограждающей конструкции, при этом она продолжает служить своей изначальной цели.

Этаж мансардный

Мансарда — помещение, находящееся под кровлей, из нее можно будет сделать отдельное жилое помещение. Во время использования затраты могут уменьшаться из-за следующих пунктов:

  • Снижение объема помещения для отопления, в следствии чего уменьшаются траты финансов на отопление помещения, а эти затраты на коммунальные услуги как раз являются довольно внушительными.
  • После того как строительство окончено, специалисты из БТИ должны провести замеры строения, после этого владелец получает паспорт этого объекта. Начисление налогов и процесс оплаты коммунальных услуг происходит как раз исходя из тех значений, которые указаны в этом документе (при том условии, что происходит подключение к системам централизованным, а также при отсутствии учетных приборов, однако это в наши дни почти не встречается).
  • Площадь этажа с мансардой включают в полную площадь строения с различными коэффициентами (0.8 либо 0.7), которые зависят от угла наклона кровельного покрытия, а также от высоты наружной стены, это дает возможность хорошо сэкономить во время всего периода эксплуатации строения.

Изготовление мансарды: подготовка

Начинать строительство мансардной крыши нужно с подготовки схематичного проекта, на этом проекте должна отображаться мансардная крыша, точнее ее чертеж, ее полное устройство. Обычно кровля, применяемая для мансардного этажа является двускатной, которая дает возможность предусмотрения полноценных окон во фронтонах, однако есть возможность воспользоваться четырехскатной вальмовой кровлей.

Если же вы собираетесь использовать вальмы для того, чтобы осветить помещения, то есть возможность установки оконных проемов для мансарды исключительно. Подобный способ является более сложным во время монтажа элементов мансардной крыши, а также во время построения интерьеров внутри. Однако, затраты снижаются во время такой кровли из-за того, что фронтоны отсутствуют. В кирпичном строении экономия будет куда более заметной, потому как стоимость самих строительных работ по монтажу ограждений стен, а также стоимость материалов в таком доме довольно высокая сама по себе.

Устройство мансардной крыши в доме происходит с момента измерения кровли, ее форм и размеров. Уже было упоминание о подборе типа систем стропилов (вальмовая четырехскатная или двухскатная). После этого надо сделать выбор ската, прямого или ломаного. В числе недостатков ломаного ската значатся такие как увеличение стоимости, а также сложности самого процесса. Однако, применение этого способа можно легко обосновать необходимостью увеличить высоту самого помещения за счет того, что изменится угол наклона у мансардной кровли.

Во время этапа проектирования необходимо определиться с оптимальным уклоном мансардной кровли. Этот выбор будет зависеть от используемого материала для кровли, накладывающего определенные ограничения, а также от соображений эргономики.

Прежде чем приступить к строительству мансарды:

  1. Очень важно произвести расчеты все несущих ее элементов на предмет прочности и изгиба.
  2. Кроме того, надо выбрать состав, из которого будет изготовлен кровельный пирог.
  3. Надо произвести расчеты теплотехники и выбрать материалы.

Проектирование



Перечень составляющих конструкции основных несущих элементов:

  1. Ноги стропил, выполняющие передачу нагрузки от веса покрытия мансарды на стены строения. Они подбираются с учетом угла наклона, расчетной нагрузки, а также шага и пролета. Профессионал может помочь с точным расчетом. В случае же частной постройки вы можете воспользоваться приблизительными значениями, делая учет при этом маленький запас.
  2. Опирающиеся на накосные с обеих сторон или с одной ноги стропил — нарожники. Расчет сечения происходит так же, как и в случае со стропилами.
  3. Ноги накосные — используемый при вальмовом покрытии элемент. Данная конструкция используется в качестве опоры для стропильных ног — нарожников. Расчет сечения делается с учетом пролета и нагрузки. Это сечение точно должно быть больше, чем у ног стропил.
  4. Конструкция, на которую опираются стропила и которая делает передачу общей нагрузки от кровли на стены, при этом распределяя ее равномерно, называется мауэрлат. Сечение надо выбрать с размерами сто на сто или сто пятьдесят на сто пятьдесят, это зависит от сложности самого строения. Монтирование мауэрлата в строительстве деревянных домов или домов каркасных не выполняется, так как в данной ситуации его роль исполняет обвязки или верхний венец у стен.
  5. Брус в верхней части, выполняющий функцию опоры для стропил, называется ригелем. Он ставится на излом ската при ломаной конструкции или же в кровельный конек. Сечение надо рассчитывать, принимая во внимание условия. Рекомендуемыми значениями являются размеры двести на двести.
  6. Дополнительные элементы для раскрепления конструкций — стойки, подкосы или схватки, их используют для того, чтобы уменьшить сечение в несущих элементах. Сечение этих дополнительных конструкций берется конструктивно, однако надо учесть удобство выполнения процесса соединения.

Строительство мансардной крыши дома своими руками должно происходить с подбирания сечений для всех конструкций кровельного каркаса. Материал же должен быть выбран, принимая во внимание следующие условия:

  • Дерево должно быть хвойным, т.е. подойдет лиственница, сосна или ель.
  • Должен быть первый или второй сорт материалов.
  • Не допускается более пятнадцати процентов влажности.
  • Необходимо произвести обработку всех досок, а также брусков антисептиками перед началом процесса строительства.

Процесс расчета теплотехники

Дабы тепло в доме сохранилось, необходимо произвести подбор утеплителя и его толщины. Часто для помещений с мансардой используется минеральная вата. Также можно использовать пену из пенополиуретана, эковаты, пенопласта или пенополистрола. Как только определитесь с материалом для теплоизоляции, надо подобрать ее толщину.

При выборе толщины необходимо учесть стропильную высоту. Эта стропильная высота должна быть больше (или равной) толщины теплоизоляционного слоя. В случае с минеральной ватой будет нужно обеспечение зазора вентиляции толщиной в пятьдесят миллиметров между покрытием кровли и теплоизоляционной поверхностью. В том случае, если стропильные сечения будут маленькими, для выполнения данного требования надо сделать монтирование контробрешетки.

Перед процессом строения мансарды своими руками есть возможность ручного расчета теплотехники, с помощью СП тепловая защита зданий. Однако лучше всего будет воспользоваться специальными программами.

Следует очень внимательно отнестись к проектированию мансарды дома, потому что огрехи в подсчетах вместе с неверными параметрами конструкций стропильной системы приведет к тому, что повредится сама крыша и вместе с ней и стены дома во время его эксплуатации.

Проектирование мансарды дома желательно предоставить профессионалам. Кроме того, можно использовать специализированные программы на компьютере, с их помощью выполнить расчеты стропильных систем, оптимального угла наклона мансарды, а также многих других параметров. Все эти расчеты делаются по СНиПу нагрузок и воздействия.

В процессе выбора мансардного проекта очень важно уделить свое внимание на зависимость угла мансардного наклона и параметров самого помещения. Помещение жилого дома должно быть не выше двух целых двух десятых метров. Если у мансардной крыши прямые скаты, угол наклона этих крыш будет оказывать серьезное влияние на общую ширину самого помещения.

Мансардные окна, их высота и кровельный пирог

Ломаная мансарда дает возможность сильного расширения помещения, при этом задавая нужную высоту у потолков. При этом стропильный низ находится под шестидесятиградусным углом, а угол наклона стропильного верха подобрать можно по своему желанию.

Берясь за мансардную кровлю собственноручно, очень важно предусмотреть то, какие материалы пойдут на монтаж пирога кровли, сделать это необходимо на этапе проектировки. В состав этих материалов войдут:

  • Изоляция пара
  • Гидроизоляция
  • Кровельный материал
  • Утеплитель

Утеплитель. Его выбор повлияет на такой немаловажный параметр, как стропильный шаг. Для экономии материала теплоизоляции рекомендовано класть стропильные системы так, чтобы мат либо плита очень плотно пролегали между этими системами. От того, какие именно покрытия для кровли вы выберете для себя будет зависеть тип вашей обрешетки — будет она разреженной либо сплошной, а также шаг обрешетки, если она разреженная. Что важно, так это устройство мансардной крыши на этаже, которое предполагает добавление качественного хорошего утепления, а также работающей правильно вентиляционной системы в мансардной кровле.

Необходимые инструменты и материалы

Материалы и инструменты

Дабы строительство кровли и стропильных систем было безопасным, его необходимо проводить, используя при этом чистые, экологичные и безопасные от пожара материалы. Обработка деревянных материалов происходит при помощи средств огнезащиты и биозащиты. Для того чтобы своими руками построить стропильную систему в вашем доме, вам будет нужно:

  1. брус из дерева, сечение 50х100мм;
  2. деревянная доска 150х50мм;
  3. доска деревянная необрезная;
  4. 80 гвозди, а также саморезы и иные элементы крепления;
  5. отожженная проволока диаметром три или четыре миллиметра;
  6. уровень;
  7. отвес;
  8. рулетки;
  9. ножовки;
  10. топоры;
  11. молотки;
  12. плотницкие ножи.

Если вы будете пользоваться качественными инструментами во время строительства, то это значительно ускорит и сделает проще монтаж конструкций из дерева. Можно также найти различные видео инструкции по ведению таких работ пошагово.

Этапы возведения мансарды своими руками

Собственноручное возведение мансардной крыши имеет некоторые отличия от обыкновенной скатной кровли лишь только наличием теплоизоляционных элементов. Защитные слои для утеплителя также идут в пирог. Вот порядок действий:

  1. Мауэрлат крепится к стене.
  2. Устанавливается стропильная система и система стоек и подкосов.
  3. Проводится монтаж защиты от ветра и устанавливается гидроизоляция.
  4. Делается обрешетка.
  5. Производится покрытие кровли.
  6. Далее идет утепление.
  7. Делается нижняя обшивка.

Дабы не наделать ошибок во время строительства, требуется подробно рассмотреть инструкции по каждому пункту, можно также найти видеоинструкции.

remontoni.guru

Строительство мансардной крыши своими руками

В стремлении эффективно использовать всю доступную площадь загородного дома многие хозяева обустраивают мансарду. Делая это, необходимо быть готовым и к обустройству крыши определенным образом. По своей сути мансарда является переоборудованным чердаком и требует определенных конструктивных решений и некоторых переделок в теплоизоляции и кровле. В целом, строительство мансардной крыши загородного дома мало чем отличается от возведения крыш другого типа. Но в силу эксплуатационных особенностей крыши мансарды и предъявляемых к ней требований необходимо обладать знанием и пониманием специфики обустройства этого типа крыш.

  1. Типы мансардных крыш
  2. Устройство мансардной крыши
  3. Технология строительства мансардной крыши
  4. Поэтапное строительство мансардной крыши
  5. Строительство мансардной крыши: видео-урок



Типы мансардных крыш



Как и любые строительные работы, возведение крыши мансарды начинается с этапа проектирования и выбора наиболее подходящей для строения мансардной крыши, её вида и типа. Для мансарды используют односкатные или обычные и ломаные двухскатные крыши. Ко всему прочему, на внешний вид крыши влияют используемые материалы и конструктивные особенности самой крыши.

В зависимости от конструктивных особенной самого здания при строительстве мансарды используют несколько стандартных решений для крыши. Мансардные крыши: фото и описание

  • Двухскатная крыша для одноуровневой мансарды. Этот вариант представляет собой обычную двухскатную крышу, под которой обустраивается мансарда. Во время проектирования и строительства не возникает больших сложностей в силу простоты расчетов и легкости работ по возведению стропильной конструкции. Основным недостатком такой конструкции крыши является маленькое внутреннее помещение мансарды с довольно низкими потолками.

  • Ломаная двухскатная крыша для одноуровневой мансарды. В отличие от обычной двускатной крыши для мансарды, в ломаной конструкции используются 4 скатные плоскости, расположенные под разными углами. Этот тип конструкции крыши несколько сложнее в проектировании и возведении, но его неоспоримым плюсом является полноразмерное внутреннее помещение.

  • Одноуровневая мансардная крыша с выносными консолями. Конструкция этого типа крыши более сложная в сравнении с предыдущими. Но просторное помещение и полноценные вертикальные окна компенсируют недостатки в сложности проектирования и возведения. Конструктивной особенностью мансарды с такой крышей является её смещение и выдвижение за пределы одной из сторон дома, а крыша больше похожа на односкатную.

  • Двухуровневая мансардная крыша со смешанным типом опирания. Крыши этого типа являются самыми сложными в проектировании и возведении. Подобные крыши проектируются в комплексе с домом, как одно целое, по причине разноуровневого размещения комнат.




Устройство мансардной крыши



Различные проекты мансардных крыш по своей конструкции мало чем отличается от обычных скатных крыш. Конечно, есть определенные конструктивные особенности, но в целом они такие же, как двускатные или односкатные, и состоят из следующих основных элементов:

Кровля. Внешняя часть крыши, которая выполняет функцию защиты от различных атмосферных явлений.

Обрешетка. Чаще всего деревянные доски, к которым крепится кровля, а также изоляционные материалы.

Коньковый прогон. Верхняя часть всей стропильной конструкции.

Стропила. Это ребра жесткости всей конструкции крыши, они могут быть наслонными и висячими. Для крыши мансарды используются наслонные стропила.

Мауэрлат. Этот элемент конструкции представляет собой балки, уложенные по периметру внешних стен и связанные со стенами при помощи специального крепежа. К мауэрлату крепится вся стропильная конструкция.

Диагональные связи. Чтобы обеспечить надежность и прочность всей стропильной конструкции, стропила связывают с продольными балками и вертикальными стойками при помощи диагональных связей или скосов.

Внутренние опоры. Для придания крыше устойчивости стропила и/или коньковый прогон подпирают вертикальными балками.

Изоляционный слой. В силу того, что крыша мансарды и внутренние помещения представляют собой практически одно целое, для соблюдения температурно-влажностного режима между кровлей и стенами помещения укладывается многослойный изоляционный пирог. Изоляция состоит из гидро- и пароизоляции, звуко- и шумоизоляции, а также толстого слоя теплоизоляции. К тому же, правильная изоляция крыши мансарды важна и для сохранности самой кровли.



Технология строительства мансардной крыши



При проектировании и возведении мансардной крыши многие строители и проектировщики либо по незнанию, либо, выполняя свою работу кое-как, допускают серьезные ошибки в изоляции, вентиляции и стропильной конструкции. В результате получается мансардная крыша, которая буквально через пару сезонов приходит в негодность, появляется грибок, плесень, а кровля начинает протекать или вовсе разрушается. Происходит это по причине нарушения технологии строительства мансардной крыши.

В силу того, что крыша мансарды максимально притянута к стенкам внутреннего помещения, а получить прекрасные показатели теплообмена в этом случае достаточно трудно, вся конструкция мансардной крыши должна иметь превосходную теплоизоляцию, вентиляцию и правильно возведенную стропильную конструкцию с использованием древесины, обработанной средствами огнебиозащиты.

Чтобы крыша мансарды получилась надежной и долговечной, необходимо знать следующее:

  • толщина стропил должна быть более 250 мм. Для таких стропил можно использовать клееный брус;
  • в качестве теплоизоляции использовать материалы, которые не будут терять своих свойств в случае повышения влажности. Например, экструдированный вспененный полистирол или вспененное стекло;
  • между кровлей и слоем теплоизоляции делаем полноценную вентиляцию с продухами и вытяжками, по которой воздух будет циркулировать под всей поверхностью крыши;
  • с внутренней стороны по всей поверхности теплоизоляции необходимо обустроить слой пароизоляции;
  • с внешней стороны стропил под кровлю укладывается слой гидроизоляции и при необходимости слой звукоизоляции.



Такие требования обусловлены определенными природными и физическими явлениями. Но обо всем по порядку:

                Большая толщина стропил требуется для возможности укладки между ними слоя теплоизоляции толщиной в 20 см, а это в свою очередь влечет за собой увеличение массы всей конструкции крыши, которую и держат на себе стропила.

                Древесина для всей конструкции обрабатывается специальными средствами по защите от огня и микроорганизмов, что является строгим требованием СНиП. Это сохранит её от повреждений грибками и увеличит срок её эксплуатации.

                Если для теплоизоляции использовать такие популярные материалы, как минеральную и стекловату, то можно выиграть лишь в удобстве укладки и облегчении всей конструкции в целом. Но вата, какая бы она ни была, это вата, которая как губка впитывает воду, слеживается и теряет свои изоляционные качества. Если Вы выберете какой-либо другой материал, помимо полистирола и вспененного стекла, следует ориентироваться на полную устойчивость к влаге, малый коэффициент теплопередачи и относительно малый вес.

                Толщина теплоизоляции в 20 см необходима потому, что в наших широтах зимой очень холодно, летом весьма жарко. А особенностью конструкции мансарды являются большие потери тепла зимой и быстрое прогревание помещения летом. Большой слой теплоизоляции будет препятствовать потере тепла и его проникновению внутрь. Но это лишь одна из причин, вторая заключается в сохранности кровли. Дело в том, что тепло, которое уходит их помещения зимой, подогревает кровлю, на которой лежит слой снега и частично заставляет его подтаивать, а снег является природным утеплителем. Подтаявший снег при минусовой температуре превращается в лед, который не имеет никаких теплоизоляционных свойств, он утяжеляет крышу и напоследок разрушает саму кровлю. А так как за один день может пройти до 100 циклов оттаивания и замерзания, кровельный материал выйдет из строя буквально за один сезон. Летом же в помещении становится неимоверно жарко и душно, и требуется установка кондиционера, а то и двух. Но этих неудобств можно избежать, обустроив толстый слой правильной теплоизоляции.

                Не менее важна и полноценная вентиляция крыши. Она поможет охладить крышу, как летом, так и зимой, а также убрать избыточную влажность из-под кровли. Все это обеспечит комфортное проживание в помещении мансарды, убережет от появления плесени, грибков и гнили, в придачу сохранит кровлю от разрушения зимой.

                Касательно паро-, гидро- и звукоизоляции, то тут все просто. Пароизоляция пропускает сквозь себя избыточную влагу со стороны помещений и препятствует её проникновению извне, гидроизоляция защищает теплоизоляционные материалы и помещение от случайных попаданий влаги. А звукоизоляция понижает уровень шума от ударов дождя, града и ветра по поверхности кровли.




Поэтапное строительство мансардной крыши



Выполнение всех работ по созданию крыши для мансарды требует от строителей определенного опыта в этой сфере. В отличие от обычных скатных крыш, возведение мансардной крыши своими руками несколько сложнее по причине обустройства в самой крыше расположенных под углом окон и ломаной конструкции скатов. Чтобы выполнить строительство мансардной крыши своими руками, необходимо придерживаться следующих этапов работ:



Проектирование

Первое, что придется сделать, это разработать проект крыши. Для этого можно обратиться к специалистам или, если хорошо владеете компьютером, сделать все самостоятельно в архитектурной программе. Так же на этом этапе проводятся все необходимые расчеты нагрузок, угла наклона скатов крыши и прочее. Чтобы сделать все правильно, следует обратиться за необходимой информацией к такому документу, как СНиП «Нагрузки и воздействия».



Возведение стропильного каркаса



Этот этап работ наиболее трудоемкий, и чтобы мансардная крыша своими руками была сделана качественно, потребуются объединенные усилия 3 – 4 человек. Начинаем возведение крыши мансарды с укладки и закрепления мауэрлатов по всему периметру дома, используя брус сечением 100х100 мм.

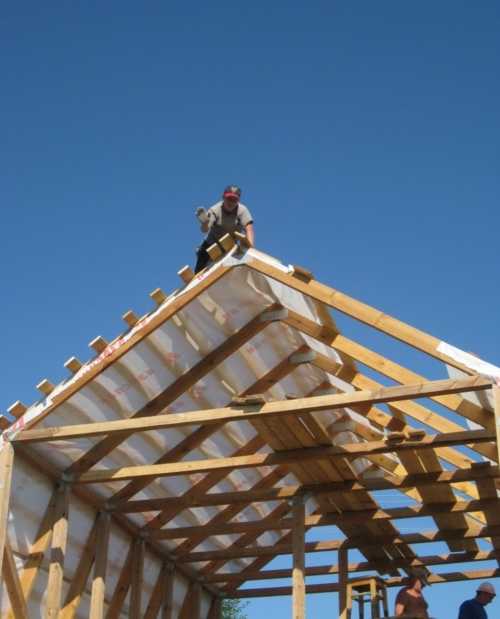

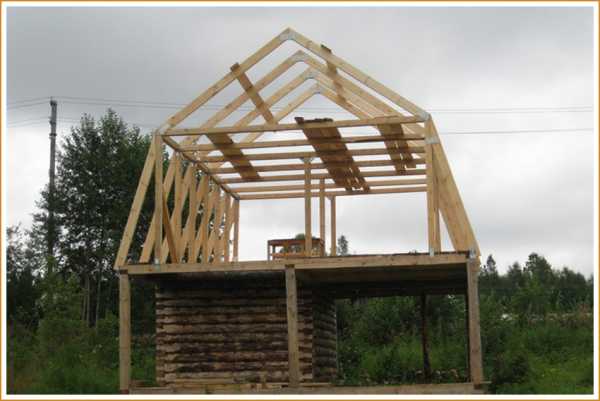

Строительство мансардной крыши фото:

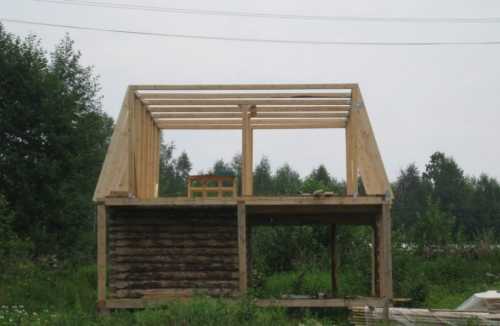

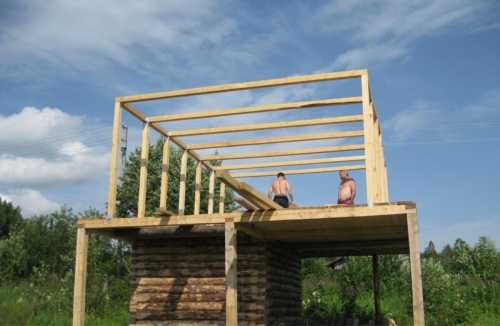

После этого устанавливаем каркас для помещения мансарды, стойки которого также будут выполнять роль подпорок для стропильной конструкции. Для этого используем брус сечением не меньше, чем сечение продольных балок, на которые будут опираться стойки. Первым делом устанавливаем вертикальные стойки в начале и в конце здания. Закрепляем их к продольным балкам при помощи специальных штампованных металлических уголков и саморезов. Для облегчения всех работ по крепежу используем шуруповерт. Теперь укладываем поверх стоек перемычку и закрепляем её.

Натягиваем шнур между двумя полученными арками, и если все было сделано правильно, он будет строго по горизонту, если нет – придется разобрать одну из арок, немного подрезать и заново установить. Теперь по натянутому шнуру устанавливаем подобные арки с шагом, который предусмотрен для стропил. Полученные арки соединяем между собой перемычками, которые закрепляем штампованными уголками или гвоздевыми пластинами.

Собрав каркас будущего внутреннего помещения, приступаем к установке стропил. Начинаем с тех, которые имеют наибольший угол наклона и находятся на одном уровне с каркасом помещения мансарды. Особых сложностей тут нет. Брус для стропил подрезается до нужной расчетной длины, в основании бруса вырезается паз для установки на мауэрлат, а верх срезается под определенным углом. После чего каждое стропило устанавливается на место и фиксируется к основной конструкции.

Следующий шаг несколько сложнее, так как придется устанавливать верхние стропила. Сложность заключается в соблюдении определенного угла и центровки всей конструкции. Чтобы облегчить задачу, можно вначале из двух длинных досок сделать шаблон, который будет в точности повторять будущие соединенные стропила. Используя этот шаблон, подрезаем на земле стропила и затем устанавливаем их на место. Алгоритм монтажа стропил такой же, как и для арок каркаса внутреннего помещения.

В завершение монтажа стропильной конструкции прибиваем обрешетку. Для обрешетки могут быть использованы как обычные доски, так и листы фанеры или плиты ДСП. Это уже будет зависеть от вида кровельных материалов.



Создание изоляционного пирога



Установив стропила и обрешетку, приступаем к созданию изоляционного слоя. Для этого в первую очередь с внутренней стороны стропил укладываем пароизоляцию и фиксируем её к стропилам скобами. Далее укладываем теплоизоляционный материал и внимательно следим за тем, чтобы он вплотную ложился к стропилам и не оставлял щелей. Поверх теплоизоляции, с шагом в 50 см, набиваем обрешетку, которая будет держать на себе всю теплоизоляцию.

С внешней стороны стропил укладываем слой гидроизоляции, которая будет защищать от случайного проникновения влаги. В завершение поверх гидроизоляции укладываем кровлю.



Строительство мансардной крыши: видео-урок

Разнообразие готовых проектов крыши мансарды весьма обширно. Они могут быть с окнами и без, заокругленной формы или строго прямые, с одним скатом или несколькими. Но какой бы не была крыша мансарды, её возведение потребует знаний и умений мастера строительного дела.

strport.ru

технология расчета и строительства, кровля, чертеж, проект, схема

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При выборе формы мансарды, многие домовладельцы выбирают вариант — ломаная мансардная крыша, так как при выборе этого варианта можно наиболее эффективно распределить пространство под кровлей. Рассмотрим более подробно данный вариант строительства кровли.

Крыша – это одно из наиболее проблемных мест при строительстве любого дома. Для того чтобы выбрать оптимальную форму крыши придется принять во внимание не только пожелания застройщика, но и технические характеристики здания.

Сооружение мансардных кровель в последнее время входит в моду, так как такое решение позволяет относительно недорого увеличить площадь дома.

Однако данная работа относится к категории сложных, требующих проведения тщательных расчетов и строгого соблюдения строительных норм. Поэтому сооружение мансард следует доверять только профессиональным строителям, имеющим соответствующий опыт.

Основные требования к мансардным крышам

Определение мансардам дается в нормативном документе СНиП 2.08.01-89. Согласно положениям этого документа мансардой считаются помещения, расположенные в чердачном пространстве, фасад которых представляет собой поверхность наклонной или мансардной крыши.

При этом линия, на которой пересекается плоскость фасадной стены и крыши, должна быть расположена на высоте, не превышающей полутора метра от уровня пола в помещениях мансардного этажа.

Мансардный этаж может располагаться, занимая, как всю площадь помещения, так и его часть. Планировка помещений в мансардном этаже, как правило, связана со структурой основного здания и нижерасположенных помещений.

Принято подразделять мансардные этажи на три типа:

  • Одноуровневые мансарды;
  • Двухуровневые мансарды;
  • Мансарды с антресольным этажом.

Форма мансарды определяется формой кровли. Так, ломаная крыша мансардная позволяет создать наиболее просторное помещение, площадь которого может быть использована максимально эффективно.

Главными требованиями при постройке мансардной крыши является ее устойчивость и прочность. Поэтому необходимо проводить инженерный расчет мансардной крыши, при котором будут учтены все нагрузки, которые будут оказываться на конструкцию.

Как правило, для строительства мансардных этажей используются деревянные брусья, поэтому следует особое внимание уделить противопожарной безопасности будущей крыши.

Строительными нормами регулируются расположение каналов дымоходов, а также, специальная обработка деревянных конструкций растворами, препятствующими возгоранию и распространению огня.

Помимо того, элементы из дерева должны быть обработаны антисептическими растворами, препятствующими развитию плесени и насекомых.

Что такое ломаная кровля?

Одной из разновидностей двухскатных крыш является крыша ломаная мансардная. Причем данный тип кровли является одним из наиболее сложных в исполнении.

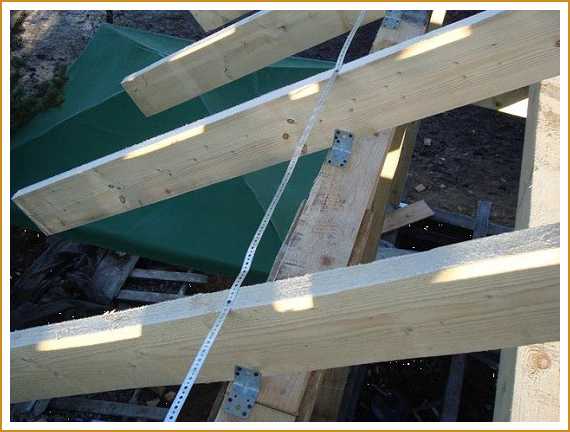

Монтаж верхней стропильной секции ломаной крыши

Этот вариант устройства кровли наилучшим образом подходит для переделки чердака в жилое помещение. Форма такой крыши предполагает наличие двух неравномерно склоненных скатов, которые располагаются по обе стороны здания.

Главным достоинством ломаных крыш является свобода дизайнерского замысла. Такие кровли можно выполнять в огромном разнообразии вариантов, то есть существует реальный шанс сделать свой дом непохожим на остальные.

Как правило, проект мансардной крыши предполагает использование для создания стропильных ферм деревянных брусьев. Строится стропильная конструкция такой крыши с устройством двух ломаных скатов.

Стропила для крыши своими руками, идущие ниже угла перегиба, располагаются под более крутым уклоном, чем элементы, расположенные выше названной точки.

Верхний треугольник конструкции собирают из висячих стропил, соединенных в нижней части затяжками. Причем данные затяжки одновременно выполняют функцию потолочных балок будущего помещения.

Поскольку конструкция ломаных крыш очень сложная, чертежи мансардной крыши должны выполняться исключительно специалистами.

Не стоит рассчитывать исключительно на свой практический строительный опыт, поскольку для создания грамотного проекта необходимо и твердое знание теории проектирования и положений строительных норм.

Проектирование ломаных крыш

Проект ломаной крыши с мансардой

После того, как будет осуществлен расчет крыши мансарды, можно приступать к выполнению графической части проекта, при этом необходимо учитывать следующие факторы:

  • Геометрия крыши здания, ее формы и линии;
  • Архитектура проектируемой мансарды, ее дизайн и отделка должны сочетаться с оформлением основного здания;
  • В проекте должно быть предусмотрено устройство окон – наклонных или вертикальных. Тип и количество окон подбирается в зависимости от общего архитектурного решения и функционального назначения помещения.
  • При проектировании важно внимательно отнестись к выбору кровельных, утеплительных и изоляционных материалов.

Таким образом, в проект должен быть включен подробный чертеж: мансардная крыша, и ее основные узлы и конструкции.

Сооружение мансардных крыш

При выполнении монтажных работ должна соблюдаться регламентированная строительными нормами технология строительства мансардной крыши. Первым этапом строительства является установка конструкции из стропил.

Для этих целей используется пиломатериал высшей категории качества, уровень влажности которого не превышает 22%.

Только в этом случае можно собрать конструкцию, которая будет устойчива к перепадам температур и атмосферной влаге. Стропильный шаг зависит от угла наклона и находится в пределах 600-1200 мм.

Также, важно выполнять следующие условия:

  • Нижний уровень стропильной системы собирают из брусьев сечением250 мм. Они монтируются в виде параллельно расположенных балок и крепятся цементным раствором.
  • Вертикально расположенные стропила монтируют из более легких брусков с сечением не менее50 ммили досок шириной не менее70 мм.
  • Для крепления вертикальных стропил к нижним балкам используются уголки и высокопрочные болты, соответствующие требованиям ГОСТ 52644-2006

Следующим этапом строительства является установка гидроизоляции.

Для укрепления пленки удобно использовать котрорейки, которые укладывают внахлест, по направлению от карниза к коньку крыши. Пленку укладывают свободно, не натягивая ее. Лучше, если она будет слегка провисать.

Совет! Для выполнения качественной гидроизоляции необходимо укладывать двойной слой  пленки внахлест. Ширина заведения пленки – не менее 20 мм. Скрепляются отдельные пласты при помощи специального скотча.

Далее собирают обрешетку. Для этого пригодится брус с сечением 50 на150 мм. Шаг укладки обрешетки зависит от того, какой тип кровельного материала предполагается использовать.

Выбор кровельного материала для мансардной крыши

Выбор материалов для покрытия кровли сегодня весьма разнообразен. Но для покрытия мансардных крыш лучше выбирать материал, имеющий небольшой вес.

Так, несмотря на неоспоримые достоинства натуральной или цементно-песчанной черепицы для мансард ее применяют редко, так как такая кровля будет иметь внушительный вес.

Итак, если монтируется кровля мансардной крыши, наиболее популярными вариантами являются битумная черепица или металлочерепица.

Их достоинства:

  • Небольшой вес;
  • Относительно несложный монтаж;
  • Высокая прочность покрытия;
  • Внешняя привлекательность и богатая цветовая гамма;
  • Негорючесть;
  • Долговечность.

Утепление мансардной крыши

Данному этапу строительства следует уделить особое внимание, так как от качества его проведения будет зависеть комфортность использования мансардных помещений.


Как правило, схема утепления мансардной крыши – это конструкция, состоящая из нескольких слоев, в которую помимо слоя утеплителя включена пароизоляция.

Пароизоляция устанавливается изнутри помещения и служит для защиты от проникновения в утеплитель влаги, которая накапливается в комнате.

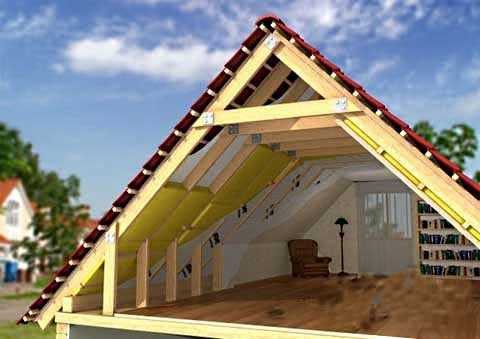

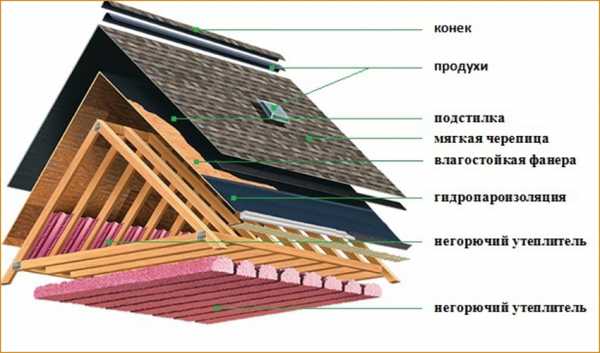

Таким образом, правильно сделанная конструкция имеет следующий состав (начиная изнутри помещения):

  • Отделочный материал;
  • Листы фанеры или гипсокартона;
  • Пароизоляция;
  • Слой утеплителя;
  • Гидроизоляция;
  • Обрешетка;
  • Кровельный материал.

Характерные ошибки при строительстве мансардных крыш

Наиболее часто встречающейся ошибкой при строительстве мансардных крыш является нарушение режима вентиляции.

Дело в том, что грамотно спланированная вентиляции обеспечивает правильный режим эксплуатации всего «кровельного пирога», поэтому при недостатке или полном отсутствие проветривания возникновение проблем неизбежно.

Ширина зазора между слоем утеплителя и поверхностью кровли должна быть достаточной для эффективного проветривания. Эта величина зависит от выбранного кровельного материала.

  • При использовании профилированных кровельных материалов величина воздушной прослойки должна составить не меньше25 мм;
  • При использовании плоских листовых материалов величина вентиляционной прослойки  составляет 50 мм.

Обязательным условием является и устройство продухов для вентиляции в коньке крыши и в карнизе.

krovlyakryshi.ru

Как правильно сделать мансардную крышу: конструкция, фермы, утепление

Мансардой называется часть здания, переоборудованная для проживания в пространстве чердака. Часть ограждающих конструкций этого помещения выполняют функции крыши. Дополнительное преимущество – сокращение потерь тепла через кровлю.

Вопрос, как сделать мансардную крышу, на сегодняшний день интересует как  многих владельцев загородных домов, так и застройщиков будущих. Процесс возведения подобной кострукции достаточно сложен и требует немалого труда, поэтому так важно знать, как сделать это правильно. Весь процесс можно разделить на несколько важных этапов.

Проектирование мансардной крыши: на что обратить внимание ↑

  • оптимально планировка мансарды должна производиться одновременно с проектированием здания;
  • план должен учитывать все особенности кровли;
  • главное условие – взаимосвязь коммуникаций мансарды с инженерными коммуникациями здания;
  • большое значение имеет форма и правильное размещение окон;
  • конструкцию стропил и материалов для возведения стен и потолка следует выбирать с учетом особенностей здания;
  • для отделки предпочтительнее материалы с наименьшим весом;
  • при большом уклоне крыши особое внимание уделяется утеплению.

Особенности конструкции и фермы ↑

Для сооружения системы стропил мансарды можно использовать железобетон, металл, дерево. Возможна так же комбинация данных материалов. Железобетон и металл используется для больших зданий из камня или кирпича и при использовании тяжелых кровельных материалов.

Отвечая на вопрос «как правильно сделать мансардную крышу», сначала следует определить, какие могут быть стропильные системы. Их не так уж и много:

  • висячая – основанием служат стены здания. Система данного типа не требует промежуточных опор. Создается горизонтальная нагрузка, передающаяся стенам здания. Уменьшить нагрузку помогает металлическая или деревянная затяжка, соединяющая стропильные балки и расположенная у основания стропил;
  • наслонная – используется в случае, когда несущая стена располагается по центру. Опорой служат наружные стены здания. Средняя часть стропил опирается на внутреннюю стену или специально сооруженные опоры. Подобная конструкция применима, если расстояние между наружными стенами здания не более 6,5 метров. Если использовать дополнительную опору, расстояние, которое перекрывают стропила, может достигать 12 метров;
  • мауэрлат – основой для стропильных ног служит мауэрлат, связанный по периметру в жесткую раму и принимающий и распределяющий вертикальную нагрузку стропильной системы.

В этом случае затяжка выполняет роль балки потолка мансарды;

  • коньковый прогон – применяется в случаях, когда недоступны несущие стены. Стропила опираются на боковые прогоны (продольные балки) и жестко крепятся к ним. С другой стороны стропила также жестко крепятся к коньковому прогону при помощи брусков с обеих сторон и доски, параллельной коньку.
  • Особого внимания требует угол наклона крыши. Оптимальный вариант – от 30 до 60°. При определении угла наклона следует учитывать два обстоятельства – климатические условия и желаемую площадь мансардного помещения. Если в местности, где строится дом, преобладают снежные зимы, угол следует увеличить, хотя это приведет к уменьшению полезной площади.

Как правильно сделать мансардную крышу ↑

На стадии проектирования дома следует предусмотреть ситуацию, когда может возникнуть необходимость в мансарде. Ведь не всегда возможно холодную крышу утеплить таким образом, чтобы она стала пригодной для сооружения жилого помещения на чердаке. Утолщения кровельного пирога повышает требования  к конструкции стропильной системы.

Главное, что определяет возможность проживания на чердаке – теплоизоляция. В России в большинстве случаев для этой цели используется минеральная вата или пенополистирол. Следует учитывать, что использование минеральной ваты подразумевает монтаж пароизоляционного слоя для предотвращения снижения эксплуатационных качеств этого материала. Для пенополистирола в большинстве случаев пароизоляция не требуется.

Существует два фактора, определяющие, возможна ли теплоизоляция мансардной крыши – площадь чердака и вид пленки, примененной при сооружении холодной кровли.

  • Если площадь чердака маленькая, то после утепления она станет еще меньше, особенно при необходимости толстого слоя утеплителя.
  • А если при возведении холодной кровли использована пленка с микроперфорацией, то ее придется заменить, что невозможно без полного демонтажа кровельного пирога.

Правильно обустроенная мансарда – светлое, теплое и уютное помещение, которое возможно использовать для любой цели. Чаще всего домовладельцы оборудуют там детскую или спальню. Но можно устроить также кабинет, гостиную с камином или тренажерный зал. И этому совсем не мешает невозможность размещения больших предметов мебели.

Совет

Данное неудобство могут компенсировать встроенные шкафы, для которых при грамотном подходе к делу всегда можно найти место. А пространства между кровлей и стенами идеально подходят для хранения вещей, которыми не так часто пользуются.

Наглядная инструкция, как сделать мансардную крышу на видео

© 2019 stylekrov.ru

stylekrov.ru
