Проект каркасной бани 3х4 с чертежами. Каркасные бани проекты своими руками
Чертежи каркасной бани разработать не так уж и сложно. В представленной статье рассмотрим порядок их составления.
Для начала выберем готовый план на станицах интернета.
Нарисуем в масштабе планировочный эскиз комнат бани, с учетом индивидуального подхода, где откорректируем: размер комнат; место положения и размер оконных, дверных проемов, оборудования; обозначим расположение мебели в комнатах.
Ознакомимся перечнем документации, и что входит в стандартный .
Составим общие указания и техническое описание:
1. Фундамент мелко-заглубленный ленточный (глубина 700 (мм), в том числе песчано-гравийная подушка 200 (мм), цоколь над поверхностью земли высотой 300…400 (мм)).
2. По цоколю фундамента уложить гидроизоляцию (два слоя рубероида).
3. Все работы связанные со строительством вести в соответствии требованиям СНиП:
— 12-01-2004 «Организация строительства»
— 12-04-2002 «Безопасность труда в строительстве. Часть вторая. Общие требования»
4. Несущая конструкция выполнена из высушенной древесины (до 15% влажности):
Стойки каркаса – доска размером в сечении 50 х 150 (мм)
перемычки каркаса – доска размером в сечении 50 х 150 (мм)
балки пола – доска размером в сечении 50 х 150 (мм)
балки потолка – доска размером в сечении 50 х 150 (мм)
5. С внешней стороны каркаса укладывается ветроизоляция.
6. С внутренней стороны укладывается пароизоляция.
7. Внешняя отделка: вагонка; блок-хаус; декоративные панели.
8. В качестве утеплителя используются базальтовые плиты (негорючие, теплоизоляционные, гидрофобизированные, звукоизоляционные).
9. Внутренняя отделка:
Стен и потолка – вагонка
полы – шпунтованная доска хвойных пород толщиной 35…40 (мм)
10.
Отверстия в стенах для коммуникаций заделываются герметично.11. По периметру фундамента выполняется отмостка под небольшим углом для отвода талых вод.
12. Все деревянные конструкции обрабатываются антипиреном и антисептиком в соответствии с требованиями СНиП 2.02.11-85.
За основу проекта, в качестве примера можно взять . Методика построения чертежей остается та же, только стены и перегородки будут каркасные.
Стеновая каркасная панель состоит:
assz.ru
Проект и чертежи каркасной бани КБ-41 — Каркас Инфо
Каркасная баня КБ-41Данный проект каркасной бани создан на коммерческой основе для одного из заказчиков и по согласованию с ним. Мы размещаем чертежи и проект, разработка которого была им оплачена, мы очень признательны ему за такую щедрость с его стороны по отношению к пользователям нашего сайта. Так же искренне надеемся, что он найдет время, рассказать о своем строительстве, для посетителей нашего портала.
В качестве основы для своей каркасной бани сначала он решил использовать проект каркасного дома КД-35, внеся в него небольшие изменения, но очень быстро пришел к выводу, что необходимые изменения слишком велики и требуют отдельного проекта, который составить самостоятельно для него не представляется возможным.
Он связался с нами, и поинтересовался нельзя ли разработать для него отдельный проект с учетом его пожеланий. В последнее время к нам неоднократно обращались с подобными просьбами о проектировании на заказ по своим планировкам или эскизам, и предложением оплатить проектные работы.
Часть таких обращений мы выполнили, и некоторые из них были опубликованы на наших страницах, например КД-64 или КД-30… К сожалению не все заказчики дают свое согласие на публикацию проектов.
Определив стоимость разработки чертежей по нашей тарифной сетке, (в ближайшее время она будет опубликована на сайте, для всех кому это может быть еще интересно) мы разработали данный проект.
Немного о самом проекте: фундамент — асбоцементные трубы с обвязкой брусом 150х150 мм. Нижнее перекрытие выполнено по системе платформа. А вот со стенами и верхним перекрытием пришлось помудрить, так как хотелось сделать крышу дома и террасы в разных плоскостях, а при планируемой ширине террасы 3 м, крыша над ней получалась практически плоской.
План каркасной бани КБ-41Поэтому решили рамы стен сделать достаточно высокими 3 м. (если делать их выше например 3.5м, получалось очень много отходов со стоек) и применить некоторые конструктивные решения из технологии строительства каркасных домов балоон. Это вызвало определенные сложности на этапе проектирования. Но теперь оглядываясь назад приходит понимание того, что в этом есть определенные плюсы, так как данный проект без особых усилий можно переделать под утеплением засыпным утеплителем, например опилками.
ЧЕРТЕЖИ КАРКАСНОЙ БАНИ КБ-41
Для просмотра файлов формата PDF вам понадобится бесплатная программа Abobe Reader. Если она не установлена на вашем компьютере, скачать ее можно здесь. Обсуждение на форуме »karkas.info
Чертежи каркасной бани
Чертежи каркасной бани разработать не так уж и сложно. В представленной статье рассмотрим порядок их составления.
Для начала выберем готовый план на станицах интернета.
Нарисуем в масштабе планировочный эскиз комнат бани, с учетом индивидуального подхода, где откорректируем: размер комнат; место положения и размер оконных, дверных проемов, оборудования; обозначим расположение мебели в комнатах.
Ознакомимся перечнем документации, и что входит в стандартный комплект чертежей бани.
Составим общие указания и техническое описание:
1. Фундамент мелко-заглубленный ленточный (глубина 700 (мм), в том числе песчано-гравийная подушка 200 (мм), цоколь над поверхностью земли высотой 300…400 (мм)).
2. По цоколю фундамента уложить гидроизоляцию (два слоя рубероида).
3. Все работы связанные со строительством вести в соответствии требованиям СНиП:
— 12-01-2004 «Организация строительства»
— 12-03-2001 «Безопасность труда в строительстве. Часть первая. Общие требования»
— 12-04-2002 «Безопасность труда в строительстве. Часть вторая. Общие требования»
4. Несущая конструкция выполнена из высушенной древесины (до 15% влажности):
• стойки каркаса – доска размером в сечении 50 х 150 (мм)
• перемычки каркаса – доска размером в сечении 50 х 150 (мм)
• балки пола – доска размером в сечении 50 х 150 (мм)
• балки потолка – доска размером в сечении 50 х 150 (мм)
5. С внешней стороны каркаса укладывается ветроизоляция.
6. С внутренней стороны укладывается пароизоляция.
7. Внешняя отделка: вагонка; блок-хаус; декоративные панели.
8. В качестве утеплителя используются базальтовые плиты (негорючие, теплоизоляционные, гидрофобизированные, звукоизоляционные).
9. Внутренняя отделка:
• стен и потолка – вагонка
• полы – шпунтованная доска хвойных пород толщиной 35…40 (мм)
10. Отверстия в стенах для коммуникаций заделываются герметично.
11. По периметру фундамента выполняется отмостка под небольшим углом для отвода талых вод.
12. Все деревянные конструкции обрабатываются антипиреном и антисептиком в соответствии с требованиями СНиП 2.02.11-85.
За основу проекта, в качестве примера можно взять чертеж бани из бруса. Методика построения чертежей остается та же, только стены и перегородки будут каркасные.
Стеновая каркасная панель состоит:
1. Силовая рама каркаса.
2. Обшивочный листовой материал.
СИЛОВАЯ РАМА КАРКАСА
Состоит из стоек каркаса (1) и горизонтальных перемычек (2), которая собирается с учетом всех оконных и дверные проемов. Расстояние между стойками каркаса составляет 598…600 (мм).
Силовые рамы каркаса соединяются между собой.
В углах устанавливается дополнительная соединительная стойка.
К собранному каркасу крепятся балки пола.
Устанавливаются балки потолка.
Каркас обшивается листовым материалом, толщиной 6…10 (мм)
Таким образом, сформирована основа будущей бани.
Чертежи каркасной бани составляются с учетом индивидуальных размеров конструкции. Таким образом, можно реализовывать любые свои неповторимые проекты.
Поделитесь с друзьями!
chertegnik.ru
Проект каркасной бани КД-7 / каркасный дом своими руками
Цена бани с утеплением 100-150мм мин. ваты и отделкой и печью-камином 225т.р.Цена бани с утеплением 100-150мм мин. ваты, отделкой, печью-камином и фундаментом 252т.р.
Цена бани с утеплением 100-150мм мин. ваты, отделкой, печью-камином, фундаментом и электрикой 292т.р.
Стандартное утепление 150мм пол-потолок, 100мм стены, 150 утепление стен +5т.р. к цене выше.
Цена проекта для самостоятельной сборки 6т.р. Заказать проект. Скачать смету и читать подробнее…
Если по каким-то причинам, вы не хотите или не можете сами построить дом по нашему проекту, то мы можем сделать всё это за вас, причём недорого и в кратчайшие сроки, подробнее о ценах и преимуществах строительства под ключ, читайте в разделе «Цена под ключ».
Новый проект! Каркасная баня
Скачать, Проект КД-7 0.42 Мб (pdf) >>> подробное описание.
Проект каркасной бани, очень комфортная, уютная и удобная баня. Вариант с с/у, возможно сделать помывочная с кадушкой.
Отделка бани может быть изменена под ваши предпочтения, по проекту: наружная чистовая вагонка возможно блок-хаус и внутренняя чистовая отделка вагонка входят в стоимость проекта. Также в цену проекта включён фундамент, утепление крыша и пол 150мм, стены 100мм мин. ваты (возможно до 200мм), электропроводка и установочные изделия, автоматика водоснабжение и канализование с установленной сантехникой.

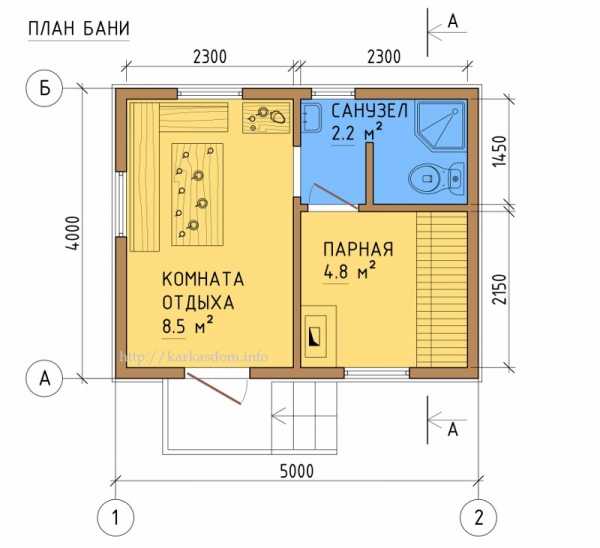

Каркасная баня 4х5 20м2 : Высота потолков 2,3м, Комната отдыха 8,5м2, Парная 4,8м2, Помывочная 2,2м2, высота в коньке 3,7 (4,1)м.
Похожие проекты: КД-70 и КД-63 и КД-65 и КД-71 и КД-75 иДля увеличения картинки нажмите на неё.
1. Вариант стандартный.
2. Вариант в 3D.
Варианты внешнего вида:
возможна любая отделка, см. варианты, проект КД-16.
Высотные отметки:
Фундамент для этого дома:
по проекту МЗЛФ 40в х 20ш.
возможны сваи (винтовые, буронабивные и т.д.) 9 шт.
Также, смотрите видеоэкскурсии по построенным домам Karkasdom.info.
Заказ проекта
Для того, чтобы оформить заказ, выберите тип фундамента и другие возможные опции, затем нажмите кнопку «Заказать проект». В открывшейся форме укажите правильно Ваш email и другие необходимые данные. Если заказ оформлен верно, то сразу после обработки заказа нашим специалистом, к вам на почту поступит подтверждение заказа с уточнением деталей и вариантами оплаты.
Проект КД-7
Выбрать вариант фундамента:
Лента (МЗЛФ)Сваи
Цена проекта 6т.р.
(комплект рабочих схем и узлов: каркасный дом, фундамент, инженерия электрика, смета и т.д.)
Заказать проект
Частые вопросы клиентов:
Что делать, если надо что-то поменять в понравившемся проекте?
Незначительную доработку проекта под вас мы сделаем бесплатно.
Если мне не подходит ни один проект, что делать?
Мы можем сделать индивидуальный проект, но это займёт примерно месяц и будет несколько дороже стандартного проекта.
Возможно, внести изменения в предложенную комплектацию и смету?
Да, конечно, проект не привязан жёстко к указанным там маркам материалов, по своему желанию, вы можете выбрать более дорогие или более бюджетные материалы, главное сохранить конструктив и технологию строительства по самому проекту. В смете к проекту содержатся пояснения по возможной замене материалов.
Какие возможны варианты стенового материала и утепления в этой комплектации?
Доска обрезная: стены и часть перегородок 150х50мм, утепление минеральная вата базальтовых пород 150мм, плюс 50мм горизонтально, макс. 250мм.
Какую толщину стен выбрать?
Для того чтобы правильно выбрать толщину стен, необходимо определиться с целевым использованием дома и регионом его строительства.
В доме для постоянного проживания с газовым отоплением: толщины стены в 150мм будет вполне достаточно. Для комфортного проживания и зимой, и летом рекомендуем утепление 150мм между стоек, плюс 50мм горизонтально со стороны дома. Если дом планируется как летний или гостевой: толщины стены и утеплителя в 150мм между стоек вполне достаточно.
Необходимость утепления
Утепление дома в разы повышает его энергосберегающие показатели. Например, утеплив дом 150мм между стоек, плюс по 50мм горизонтально со стороны улицы и дома, в нем уже можно будет проживать круглый год, и разумно использовать другие источники энергии, в том числе и электричество.
Мы в своих проектах предлагаем различные варианты утепления, в зависимости от заявленных требований к энергосбережению, это может быть утепление: фундамента, отмостки, дополнительное утепление дома снаружи, к существующим 150-200мм ещё плюс 50-100мм.
Назад в раздел, Проекты каркасных домов
