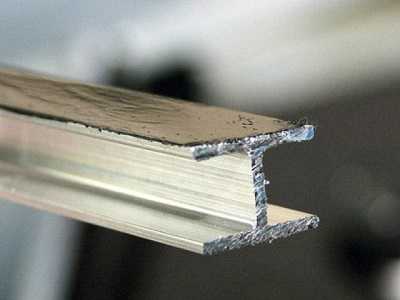

Где купить двутавр алюминиевый (Н образный профиль)

Двутавр является сплошным профилем, в поперечном сечении которого отсутствует полое пространство. Длина профиля: от 1 п.м. до 6,7 п.м. Изготавливают двутавр обычно с анодно-окисным или порошково-полимерным покрытием.

Алюминиевый двутавр характеризуется высокой жесткостью. Как пример можно привести тот факт, что двутавр алюминиевый в семь раз прочнее квадратного профиля такого же сечения, а также двутавр алюминиевый в тридцать раз жестче того же квадратного профиля.Чаще всего они производятся из сплавов 1915 и АД31. Производят двутавры согласно ГОСТ 8617-81, ГОСТ 22233-93.

Алюминиевый двутавр применяется как стыковочный элемент, в строительных работах, при создании облегченных несущих конструкций, например, при монтаже вентилируемых фасадов.

Двутавр алюминиевый получил широкое применение в сооружении облегченных несущих конструкций — в строительстве мостовых сооружений, перекрытий, облицовке фасадов. Благодаря использованию различных декоративных покрытий двутавр часто используется в качестве соединительного элемента для стыковки панелей. Кроме того этот профиль активно эксплуатируется в вагоностроении и производстве автомобилей.

Двутавр востребован как стыковочный и декоративный материал, при изготовлении мебели исполняет роль направляющих планок. В мебельной промышленности, при производстве осветительной техники, подвесных, многофункциональных конструкций, архивных и офисных стеллажей используется стандартный профиль, имеющий Н-образную форму.

Цена алюминиевого двутавра зависит от размера полок, марки материала и объема поставки. При крупном оптовом заказе действует специальная цена, что оговаривается индивидуально.Окончательную стоимость двутавра алюминиевого Вы можете узнать у наших специалистов, отправив заявку с сайта, или позвонив по указанному номеру телефона

Наименование
Алюминиевый двутавр 18х13х18х1,5 (1,0м)
Алюминиевый двутавр 18х13х18х1,5 (2,0м)
Алюминиевый двутавр 18х13х18х1,5 (3,0м
Алюминиевый двутавр 25х13х25х1,5 (1,0м)
Алюминиевый двутавр 25х8х25х1,5 (1,0м)
Алюминиевый двутавр 25х8х25х1,5 (2,0м)
Алюминиевый двутавр 30х20х30х1,5 (1,0м)
Алюминиевый двутавр 30х20х30х1,5 (2,0м)



Производитель и поставщик широкой номенклатуры промышленных изделий. Вся продукция представленная на наших складах, металлобазах, магазинах в Москве имеет сертификаты качества в соответствии со стандартами ГОСТ и DIN. Наше производство позволяет осуществлять изготовление технически сложных продуктов по чертежам заказчика. Делаем точный расчёт смет по заданным параметрам и характеристикам. Мы продаём продукцию недорого оптом в Москве с доставкой по всей России. У наших менеджеров всегда можно узнать наличие той или иной продукции, цену на метр, цену за тонну, цену за киллограмм, цену за штуку.



Узнать цену, вес металла, адрес склада, металллобазы, возможность поставки напрямую с завода. Рассчитать изготовление продукции на заказ, просчитать смету. Запросить прайс лист. На нашем сайте, в магазине, вы найдёте полный каталог металлопроката, металлопродукции и других промышленных товаров, калькулятор металла и подробнее описание характеристик стальной продукции.



Нашу продукцию можно купить в Москве, в Пушкино, в Сергиевом Посаде, в Лобне, в Электростали, в Подольске, в Одинцово, в Красногорске, в Зеленограде, в Дмитрове, в Солнечногорске, в Троинце, в Домодедово, в Ногинске, в Апрелевке, в Бронницах, в Электроуглях, в Наро Фоминске, в Александрове, в Красноармейске, в Талдоме, в Дубне, в Волоколамске, в Лотошино, в Истре, в Дедовске, в Кубинке, в Можайске, в Серпухове, в Чехове, в Ступино, в Коломне, в Луховицах, в Калязине, в Шатуре, в Егорьевске, в Орехово Зуево, во Владимире, в Ярославле, в Киржаче, в Кольчугино. Получить продукцию можно на терминалах транспортных компаний в Санкт Петербурге, в Твери, в Калуге, в Брянске, в Нижнем Новгороде, в Смоленске, в Петрозаводске, в Нальчике, в Махачкале, в Грозном, в Саратове, в Волгограде, в Новосибирске, в Омске, в Томске, в Красноярске, в Челябинске, в Екатеринбурге, во Владивостоке, в Благовещенске, в Магадане, в Анадыре, Хабаровске, в Биробиджане, в Иркутске, в Барнауле, в Кызыле, в Горно Алтайске, в Ханты Мансийске, в Тюмени, в Кургане, в Казани, в Самаре, в Ставрополе, в Воронеже, в Ростове, в Нижнем Новгороде, в Казани, в Самаре, в Ростове на Дону, в Уфе, в Перми, в Краснодаре, в Тюмени, в Тольятти, в Ижевске, в Ульяновске, в Ярославле, в Махачкале, в Оренбурге, в Кемерово, в Новокузнецке, в Рязани, в Астрахани, в Набережных Челнах, в Пензе, в Липецке, в Кирове, в Чебоксарах, в Туле, в Калининграде, в Балашихе, в Курске, в Ставрополе, в Улан Удэ, в Севастополе, в Твери, в Магнитогорске, в Сочи, в Иваново, в Белгороде, в Сургуте, в Нижнем Тагиле, в Архангельске, в Чите, в Калуге, в Симферополе, в Смоленске, в Волжском, в Череповце, в Орле, в Саранске, в Вологде, в Якутске, во Владикавказе, в Мурманске, в Грозном, в Тамбове, в Стерлитамаке, в Костроме, в Нижневартовске, в Новороссийске, в Йошкар Оле, в Таганроге, в Комсомольске на Амуре, в Химках, в Сыктывкаре, в Нальчике, в Нижнекамске, в Шахтах, в Дзержинске, в Братске, в Орске, в Ангарске, в Энгельсе, в Благовещенске с доставкой. Интернет магазин промышленной продукции и металлопроката.

www.inotex.su

классификация и маркировка, способы производства и применение

Двутавр – это широко распространённый вид фасонного проката. Получил такое название благодаря своей форме сечения, оно похоже на двойную «Т» или перевернутую «H». Верхняя и нижняя полки, соединены между собой стенкой. Полки могут располагаться параллельно либо с небольшим уклоном. Такая конструкционная особенность помогает достичь наилучших прочностных характеристик, придавая усиленную жесткость металлоконструкциям, при сборке которых этот профиль используется.

Благодаря правильно подобранному весу, сечению, двутавр является популярным строительным материалом. Металлические профили применяют при проектировке мостов, жилых зданий, в постройке судов, а также в строительстве автомобильных эстакад.

Преимущества

В независимости от материалов и способов изготовления Т-образный профиль очень надежен, с таким уровнем прочности и жесткости, которую обеспечивает этот продукт конкурировать весьма сложно. При этом стоимость двутавровой продукции не сильно высока, а работать с ней довольно легко, так монтаж металлических конструкций осуществляется, как правило, в сжатые сроки путем проведения сварочных работ, также для возведения металлоконструкций подходят болты и заклепки. Кроме того, покупатель может сделать индивидуальный заказ по нужному размеру.

ВАЖНО: Профиль такого изделия выполняет роль каркаса. Он справляется с вертикальными, горизонтальными и поперечными нагрузками. Конструкция позволяет из него производить различные сборные сооружения. Что раскрывает перед этим видом стального проката еще большие возможности.

Классификация и маркировка двутавров

После первых двух цифр, означающих высоту профиля в см, идет маркировка полок буквенным способом. При этом Б, К, Ш и Д — с параллельными полками, а М — балка с уклоном внутренних граней.

Например, двутавр №10Б1 по ГОСТ 26020-83 изготавливается с параллельными гранями полок и имеет высоту сечение h=100 мм.

Кроме того, двутавры по ГОСТ 8239-89, имеют также полки с уклоном и маркируются только цифрой, обозначающей высоту сечения.

Рассмотрим маркировку профилей более детально:

• Индекс «Б» означает, что это нормальный двутавр, который является идеальным решением при возведении различного типа сооружений. Если сделать правильный расчет для каждого отдельного элемента, то такой объект простоит долгие годы без усадок и других повреждений даже при длительной эксплуатации.
• Буквой «К» маркируется колонный двутавр, с параллельными полками, который используется как вертикальная опора при строительстве многоэтажных строений, полки профиля значительно утолщены.
• «Ш» — широкополочная , применяется в роли конструкционного элемента различных лестниц, перекрытий, мостов. Из-за своего переменного сечения такие изделия улучшают несущую способность металлоконструкций по всей их рабочей длине. При использовании достигается высокий процент экономии металла, но при выборе, прежде всего, нужно обратить внимание на толщину полки.
• Маркировка «Д» означает, что это изделие дополнительной серии с шириной полки колеблющейся между широкополыми и нормальными балками. Двутавр дополнительной серии довольно редко применяют при строительстве основных конструкций, но иногда его использование является оптимальным решением.
• Литера «М» обозначает балочный профиль, используемый для изготовления путей подвесного типа. Внутренние грани полок этого типа делают с уклоном, но не более 12%, высота профиля варьируется от 24 до 45 см. На территории больших предприятий без использования внутренних путей нельзя завершить производственный процесс в оптимальные сроки.

Наиболее востребованной конструкцией является двутавр с внутренним уклоном граней полок. Требования по точности изготовления размеров и уклона полок указывается в ГОСТе 8239-89.

Правильная маркировка

Маркируются такие изделия на торцах с помощью стойкой краски, где фиксируют следующую информацию:

1. Нумерацию заказа.
2. Нумерацию чертежа, из которого была изготовлена двутавровая балка для строительства.
3. Обозначение балки по чертежу КМД с обязательным уточнением на балке порядкового номера.

Способы производства двутавровых элементов

Двутавр производится из низколегированных и углеродистых сталей, может быть результатом холодного и горячего проката. Изготовление этого важного материала допускается строго по ГОСТу. Таким образом, в производстве балок все рассчитывается строго по государственным стандартам. Например, разрешаемый уклон внутренних граней полок не может быть выше 10 % для горячекатаных материалов. А также при производстве рассчитываются разрешенные прогибы стенок, они не должны быть больше 0,14 S, а возможная кривизна балки двутавра должна составлять всего 0,2%.

Различают два технологических метода производства:

• Метод горячего проката (из слитка стали). Изделие получает свою уникальную форму с помощью протяжки разогретой заготовки через специальный валки.
• Сварные варианты (из металлического листа). Такую конструкцию изготавливают путем сварки из нескольких заготовок. Изготовление двутавра таким способом производится на автоматических линиях с минимальным использованием ручного труда.

Горячекатаный двутавр производится быстрее сварного. А отсутствие сварочных швов является его главным преимуществом. Оба вида такого металлического изделия обладают высокой несущей способностью при относительно небольшом весе. Полки перераспределяют нагрузку так, что риск перекашивания конструкции практически отсутствует.
Точность прокатки металлоизделия бывает двух разновидностей: высокой точности (А) и обычной (Б).

Метод горячего проката

Основной способ производства балок — это горячая прокатка, высокопроизводительный процесс, позволяющий получить высокую точность размеров, делают такой металлопрокат на станах крупных металлургических предприятий, когда из заготовки формируют Т-образную продукцию.

Достоинства метода

К достоинствам данного способа изготовления можно отнести быстроту производственного процесса, получение монолитного продукта без соединительных швов. Высокая устойчивость к любым механическим воздействиям разрешает не использовать дополнительных элементов жесткости, они устанавливаются только в местах воздействия высоких нагрузок.

Недостатки метода

К минусам следует отнести повышение показателей веса готовой металлоконструкции в целом, потому что толщина стенки должна быть единообразной по всей длине. Еще один минус данного продукта — это ограниченные размеры двутавра. Современные металлургические предприятия выпускают широкий сортамент двутавров, но только определенных типоразмеров, строго ограниченных нормативно-техническими документами, что может приводить к удорожанию проектов по возведению строений, так как могут оставаться невостребованные отходы, допустим, если нужны специальные длины, которые при прокате невозможно произвести.

Сварной двутавр

Сварное двутавровое изделие производится путем проваривания трех базовых компонентов. Сваривание проводят с двух сторон, чтобы изделие было максимально надежным и прочным. Важно следить за тем, чтобы элементы прилегали как можно плотнее и находились строго перпендикулярно друг другу.
При сварке возникает необходимость в применении дополнительных элементов для воссоздания ребер жесткости и в этот процесс необходимо вовлекать серьезные трудовые ресурсы, все это нужно принимать во внимание на этапе проектных работ при строительстве. Стоит отметить, что введение дополнительных ребер, для усиления, уменьшает толщину стенки и понижает ее общую металлоемкость, раз уменьшается необходимое количество металла, то снижается стоимость, и сохраняются в неизменном виде все механические свойства.

Для изготовления методом сваривания служит такой материал, как профильный и металлический лист, для поясов может применяться гнутый профиль, швеллера и многое другое.

Достоинства сварного двутавра

• Несомненный плюс, в том, что облегченный вес балочного изделия позволяет уменьшить общий вес металлоизделия, а значит и снизить общую стоимость строительного проекта.
• Важное достоинство сварной балочной продукции — это то, что он производится под заданное техническое задание, и по индивидуальному заказу. Рассмотрим пример, для строительства определенного сооружения необходимо возвести металлоконструкции, где длина балки должна быть, 10,55 метров, то будет сварен профиль именно с такой длиной. Таким образом, заказчик избежит дополнительных отходов, а значит и расходов.
• По техническому заданию для отдельных проектов этот тип профиля может производиться перфорированным, что уменьшает вес конструкции, может иметь усеченную форму, быть с неравными полками, с фланцевыми соединениями или дополнительными ребрами жесткости, из такого металлопроката можно создавать сложные архитектурные строения. Балочный продукт таких форм невозможно получить на металлургическом предприятии.
• Можно сварить металлопродукцию с переменным сечением, это позволит распределить металл таким образом, что на нагружаемых участках конструкции, жесткость будет выше, удешевляя конструкцию без потери качественных характеристик.

Порядок изготовления сварного двутавра

Выделяют следующие основные фазы сваривания:

• раскрой и порезка листа на полосы;
• обработка кромок на станке, что необходимо для улучшения показателей свариваемости;
• позиционирование и фиксирование полос на станке, для избежания сдвигов;
• непосредственно сам процесс сварки;
• торцовка и правка на станке;
• очищение от ржавчины, грязи и масла.

Недостатки сварного двутавра

Несмотря на все вышеперечисленные достоинства, сварное производство никогда не сможет вытеснить с рынка прокатное, так как скорость и объемы производства сварной балки в разы уступают прокатному производству. А скорость же строительных работ по всей стране очень высока, таким образом, спрос на рынке этого типа металлопродукции можно покрыть лишь совместными объемами как сварного, так и прокатного производства.

Материал изготовления

Стальные двутавры изготавливают из углеродистых марок стали (для внутреннего применения) и низколегированной стали (например, 09Г2С) для наружных конструкций. Из-за хороших конструкционных характеристик данный продукт производят не только из стали, но и из дерева, железобетона, стеклопластика и алюминия.

Для защиты от коррозии и других негативных внешних факторов поверхностный слой подвергается цинкованию или покрытию специальной грунтовкой. Подобная обработка значительно увеличивает срок работы сооружений, в которых используется. Если предполагается эксплуатировать конструкцию в агрессивных условиях, то используется металлоизделие, изготовленное из качественных марок стали, и имеющее легирующие элементы.

Такие виды стального проката производятся по специально разработанным нормативным документам. В которых указывается необходимые требования к химическому составу стали, параметрам и допускам. Благодаря различным модификациям таких изделий их сфера использования с каждым годом расширяется.

Хранение и транспортировка

Хранят готовые балки на открытых площадках, предназначенных для временного размещения металлического проката. Транспортировка происходит с помощью специальной техники. К такому виду проката редко применяют упаковочные материалы.

Сферы применения двутавра

Применение двутавровой продукции достаточно широко. Ее можно встретить в самых различных сферах жизнедеятельности, тем более что производимая линейка настолько широка, что способна удовлетворить любые проектные особенности.
В качестве основных направлений и областей применения данного продукта можно выделить следующие:

• Опоры и колонны мостов и эстакад.
• Конструкции, использующиеся при обустройстве железнодорожных и автомобильных тоннелей.
• Базовые элементы путепроводов.
• Подкрановые балки на предприятиях промышленности, больших складах и цехах.
• При строительстве шахтных проходов, в виде усиливающих или крепежных компонентов.
• Востребован двутавровый профиль при возведении конструкций в метрополитенах.
• При обустройстве стен котлованов, там, где масса грунта давит с большой силой на опорные компоненты.
• Во всех видах строительства (гражданское, промышленное, частное), используется для изготовления скелетной основы сооружений и для крепления перекрытий.
• Кровельных конструкций.

Таким образом, без данного типа металлоизделия невозможно было бы создать современные архитектурные и инженерные сооружения, в том виде, которые мы видим сейчас, в будущем создавать новые архитектурные решения.

Сфера его использования основана на высоких характеристиках материала:

• Устойчивость к изгибам.
• Оптимальное распределение веса.
• Увеличение жесткости конструкции.
• Доступность изделия на рынке.

Как узнать точный вес строительного двутавра?

Необходимо упомянуть о важной составляющей производства металлоконструкций, с технической точки зрения — это расчет веса двутаврового профиля, используемого для каждого проекта. Расчет основывается на номере профиля, который можно найти в сортаменте двутавров, там же можно увидеть массу и площадь поперечного сечения. Стоит обратить внимание, что в таблице указанна масса одного погонного метра.

Для того, чтобы узнать вес двутавровой балки — можно взвесить материал.

Важно понимать, что эту процедуру производят только во время отгрузки строительного двутавра, чтобы узнать сколько точно поставщик отпускает заказчику.

Однако существуют отдельные случаи, когда взвесить балки не возможно в принципе. В этой ситуации помогут математические вычисления. Для этого берут отдельные балки двутавра и рассчитывают умножением длинны на массу одного погонного метра. Важно понимать, что все целый метраж изделия в таких конкретных случаях можно будет узнать, замерив длину. Удельный вес двутавровой металлоконструкции рассчитывают по одному из способов:

1. Смотрят величину характеристик прописанных в таблице государственного стандарта.
2. Рассчитывают вручную.

Стоит знать, что значения погонного метра балки выяснялись вручную расчетными способами. Расчеты применялись для балок с номинальным размером, а плотность металла принималась абсолютно идентичной средней величиной. Реальные материалы часто производятся с размерами, немного различными от базовых. Как раз эта разница и допускается по ГОСТу, и называется предельно возможными отклонениями при производстве.

sopromats.ru

Двутавр

В строительстве никак не обойтись без конструктивных элементов, которые формируют постройки, принимая на себя нагрузки и укрепляют их. Так, например, крыша делается из опорных балок. Эти элементы прочные, надежные и долговечные. Специальные металлические профили используются не только в строительной, но и в автомобильной промышленности, вагоностроении и для армирования шахтных стволов. При этом сечение профиля может быть самым разным. В зависимости от него, меняется и характеристики изделия. Например, сталкивались с таким элементов, как швеллер. Без него в строительстве просто не обойтись. Профиль делается П-образной формы. Но, не менее востребован и двутавр. Это тот же профиль, только он имеет совсем другую форму. Она и сделала материал таким востребованным.

Давайте подробнее узнаем этот материал, рассмотрим его основные характеристики, преимущества, разновидности и сферу применения. К тому же мы выясним, что прочнее двутавр или швеллер. Если вы ни разу не сталкивались с этим изделием, то рекомендуем ознакомиться со статьей.

Двутавровый профиль – что это

Словарь русского языка говорит о том, что двутавр – это базовый профиль для конструктивных элементов, который имеет Н-образное сечение. Он делается из металла или дерева. Иногда можно встретить пластиковые двутавры, но они имеют другое назначение. Свое название двутавровый профиль получил не зря. Профессионалы знают, что Т-образный профиль имеет название – тавр. Если взглянуть на фото двутавра, то его сечение напоминает эти две буквы Т, соединенные ножками. Вот и получается, что профиль назвали двутавровым.

Особенность двутаврового профиля в том, что он имеет повышенную прочность. Сравнивая его с обычным прямоугольным профилем, можно с уверенностью сказать, что двутавр в 30 раз жестче и примерно в 7 раз прочнее. Больше о преимуществах мы поговорим ниже в статье.

За счет своих характеристик, двутавр повсеместно используется в строительном деле. Особенно часто его применяют для постройки каркасных конструкций. Если сделать двутавровый профиль из дерева, то он тоже будет жестче, чем обычные пиломатериалы, и не станет прогибаться при высоких нагрузках. Деформация двутаврам просто неподвластная. Благодаря этому, профили могут быть использованы для создания любой конструкции. В частном домостроении двутавры служат материалом для укладки пола, потолка и стен.

Обратите внимание! Несмотря на все положительные стороны двутавра, его прочность, долговечность и устойчивость перед нагрузками, его стоимость вполне демократичная. Он недорогой и вполне стоит своих денег.

Подробнее о характеристиках двутавра

С учетом того, что двутавры используются для создания капитальных конструкций и других ответственных построек, требования к созданию профилей очень строги. Все должно соответствовать государственным стандартам. Даже, казалось бы, мелочи, просчитываются очень тщательно. Например, строго регламентируется допустимый уклон внутренних граней полок. Этот показатель должен составлять 12%. При желании можно детальней ознакомиться со всеми требованиями и характеристиками. Они указаны в ГОСТ 8239-89.

Что касается внутренней грани полок, то для каждого вида изделия есть свои требования. Например:

• двутавры для подвесных путей имеют угол не больше 12%;
• двутавры для армирования шахтных стволов делаются с углом внутренних граней до 16%;
• двутавры для автомобильной промышленности имеют угол не более 10%.

При покупке двутавра нужно обращать внимание на номер или маркировку. Они указывают высоту изделия и его работоспособность. Ниже приводится таблица, в которой указаны некоторые разновидности и характеристики двутавров.

Сфера использования в строительстве

Чтобы лучше понять, насколько важны двутавры, стоит рассмотреть, как именно они используются. Благодаря своей жесткости и устойчивости к пригибанию, профили используются для создания построек. Это позволяет избежать в ходе эксплуатации постройки таких явлений:

• сдвигов;
• трещин;
• усадок.

К тому же двутавры применимы для сооружения опорных колонн, перекрытий, в качестве армирующего элемента опалубки. Как говорилось выше, двутавры можно делать из дерева. В таком случае они используются для создания каркаса кровли дома, ее стропильной системы. Все дело в том, что дерево имеет намного меньший коэффициент проводимости тепла, чем металл. Поэтому Н-образная балка (двутавр) выгодна в экономичном плане: соотношение прочности и цены просто прекрасные.

Что касается металлических двутавров, то они намного прочнее, поэтому стоимость изделий намного выше. Двутавры востребованы для промышленного и крупнопанельного строительства. Они выступают в роли основных несущих элементов, принимая на себя большую часть нагрузки.

Виды и маркирование двутавровых профилей

Существует несколько разновидностей изделий, которые применяются в том или ином случае. Все они имеют свое предназначение, особенности и характеристики. Маркировка двутаврового профиля согласно государственным стандартам выполняется вот так:

1. «Б» – это балка, которая имеет нормальную ширину полок. Высота ее основания составляет 10-60 см. Для того чтобы профиль мог выдерживать поступающие усилия на ребро, он утолщается у основания. Благодаря этому расстановка заклепок затрудняется. Что касается жесткости, то у них она не такая высокая. Поэтому максимальная длинна составляет 19 м.

2. «Ш» – широкополочные двутавровые балки. Они прекрасно справляются с нагрузкой на изгиб, потому часто используются для создания перекрытия. Особенность марки в том, что профиль имеет широкие полки. С ними посадка заклепок делается проще и удобней. Если говорить о высоте профиля, то он может достигать 1 м.

3. «К» – колонные балки. Их основания и полки имеют одинаковую ширину. Эти изделия можно назвать прочнее всего. Почему? потому что для создания используется мощный профиль, выдерживающий тонны веса. А за счет жесткости во всех его направлениях, ему не страшны любые нагрузки. Все это сказалось и на массе двутавра. Его вес намного больше предыдущих вариантов, потому обычно балку используют для создания колонн.


Что касается маркировки, то балки могут иметь самые разные названия. Например, часто можно встретить следующие названия: двутавр 18, двутавр 20Б1, двутавр 80Б2, двутавр 79Ш1 двутавр 16 и т. д. Что же означают эти буквы и цифры? Первые две указывают высоту изделия в сантиметрах. Буква, как уже можно догадаться, указывает на вид изделия и его ширину полки соответственно.

Что влияет на прочность двутавровой балки? Вот список факторов:

1. Марка стали, из которой сделан профиль. Самыми прочными считаются изделия из низколегированной стали.
2. Толщина граней и основания (ребро жесткости).
3. Положение этих самых граней. Они могут быть параллельными или иметь уклон.
4. Способ изготовления.

Отдельно хочется поговорить о способе изготовления. Есть два варианта создания: (1) при помощи горячей прокатки и (2) сварки. Самими распространенными и дешевыми считаются горячекатанные профили. Но марка стали, которая используется при создании, требует дополнительного защитного слоя от коррозии. К тому же несущая способность изделий ниже.

Видео – технология создания двутавра:

Прочными и долговечными являются сварочные балки. Их изготовление основано на создании отдельных заготовок и их свариванию друг с другом. Они не только имеют меньшую массу, но и способны выдерживать большие нагрузки. Профиль может иметь переменную толщину и создаваться из разнообразных видов стали. Например, грани делаются из одного вида, а основание из другого. А почему же вес двутавра меньше при высших показателях прочности? Все дело в том, что профиля делаются с перфорацией, то есть с просеченными отверстиями. Это никак не сказывается на прочности, но снижает вес балки.

Двутавр и швеллер отличия

Многие спрашивают, чем отличается швеллер и двутавр. Начнем с того, что швеллер имеет совершенно другое сечение профиля. В отличие от Н-образного сечения двутавра, швеллер имеет П-образный профиль. Он тоже делается из металла и может быть с отверстиями и без них. Размеры изделий самые разные. Чтобы понять, насколько отличаются профили, можно взглянуть на фото швеллера и двутавра.

Однако, внешний вид – это не единственное отличие. Благодаря своей форме, двутавр в несколько раз прочнее швеллера. Он имеет высокие показатели жесткости за счет ребер, поэтому для строительства конструкций чаще всего выбирают именно первый вариант. Из него делают прогоны, стропильные ноги, разные несущие элементы, гаги и каркас. Хотя, эти два материала по-разному реагируют на изгиб. А это значит, что каждому нашлась своя область применения.

Обратите внимание! Для перекрытия и стропильной системы может быть использован как двутавр, так и швеллер.

Чтобы ответить на вопрос, что же прочнее, нужно рассмотреть форму сечения. Если взять одинаковые параметры изделий, то двутавровая балка будет жестче, потому прочность и сопротивление нагрузке намного выше. Все дело в двусторонних ребрах. Основная часть металла сконцентрирована в полках, где и создается напряжение от веса. Получается, что при весовой нагрузке, которые берут на себя полки, она направляется по вертикали. Напряжение становится продольным и проходит к основанию в виде сжатия. Однако подобная форма имеет минус – небольшую устойчивость перед скручиванием.

П-образная форма швеллера позволяет ему прекрасно справляться с поперечной нагрузкой. Да и на изгиб он реагирует лучше. Ребра швеллера играют роль односторонних рычагов, не позволяя силе скрутить балку. Вот почему швеллеры лучше использовать для легких конструкций с боковой нагрузкой. Как вы поняли, выбор будет зависеть от того, как распределяется нагрузка, куда она направляется и какова ее сила. Как швеллер, так и двутавр плохо реагируют на перпендикулярную нагрузку на стенки. Чтобы исправить это балки усиливают, приваривая к ним жесткие элементы и бетонируя.

Подведем итоги

Двутавр – незаменимый элемент, который широко используется в строительстве. Он имеет массу преимуществ и позволяет создавать самые разные надежные конструкции. Но это далеко не единственная сфера использования. Теперь вы знаете характеристики двутавра, его разновидности и маркировку. Данная информация необходима начинающему строителю, так как это база, без которой просто не обойтись.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

двутавровый профиль — с французского на русский

двутавровый профиль — [H section] профиль, имеющий в сечении стенку (шейку) и ограничивающие ее 2 полки (4 фланца), причем оси шеек и полок взаимно перпендикулярны. Двутавровые профили разнятся конфигурацией и размерами элементов. Размерной характеристикой многих… …   Энциклопедический словарь по металлургии

ДВУТАВРОВЫЙ ПРОФИЛЬ — см. в ст. Прокатные профили …   Большой энциклопедический политехнический словарь

Профиль — [section, shape; crown] 1. Форма поперечного сечения металлического изделия или полуфабриката. 2. Длинномерное металлическое изделие или полуфабрикат заданного поперечного сечения с соизмеримыми по величине шириной и высотой (в отличие от листа… …   Энциклопедический словарь по металлургии

ПРОФИЛЬ — (фр., от лат. filum черта, нитка). Черты лица, видимые сбоку. Очертание предмета, видимого сбоку, так что изображается только половина его. В чертеже: продольный, отвесный разрез предмета, здания. Словарь иностранных слов, вошедших в состав… …   Словарь иностранных слов русского языка

ДВУТАВРОВЫЙ — ДВУТАВРОВЫЙ, двутавровая, двутавровое (тех.). Имеющий в поперечном разрезе профиль в виде буквы Н (о фасонном железе). Двутавровая балка. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

ПРОФИЛЬ — (1) в архитектуре эле мент формы, выраженный контуром, который эта форма имеет при виде сбоку в вертикальном разрезе. Различают сложные формы и обломы; (2) П. в геодезии, геологии, геофизике вертикальное (реже горизонтальное) сечение, графическое …   Большая политехническая энциклопедия

зетовый профиль — [Z section] фасонный профиль, необходим элементами которого являются стенка и ограничивающие ее две противоположно направленные полки. 3етовый профиль изготовляют горячей прокаткой, профилированием, холодной прокаткой с волочением, прессованием.… …   Энциклопедический словарь по металлургии

швеллерный профиль — [channel] фасонный профиль, необходимыми элементами которого являются стенка и две ограничивающие ее односторонне расположенные полки. В отличие от швеллеров общего назначения некоторые швеллерные профили отраслевого назначения имеют усложненную… …   Энциклопедический словарь по металлургии

фасонный профиль — [shape] сортовой прокат сложной конфигурации или специального назначения. К первому относят профили с сечением, отличающимся от простой геометрической фигуры, например, двутавровые, швеллеровые, угловые, ко второму профили как со сложным, так и с …   Энциклопедический словарь по металлургии

прокатный профиль — [rolled section] профиль, полученный горячей прокаткой. Различают прокатные профили с постоянным поперечным сечением по длине, переменные профили и специальные. К 1 му виду относят сортовой прокатный профиль простой геометрической формы (например …   Энциклопедический словарь по металлургии

прессованный профиль — [extruded section] профиль, полученный прессованием (выдавливанием) в матрицу, как правило, на горизонтальных гидравлических прессах. Прессованный профиль разделяют: по конфигурации поперечного сечения на сплошные и полые; по изменению размеров… …   Энциклопедический словарь по металлургии

translate.academic.ru

двутавровый профиль — это… Что такое двутавровый профиль?



двутавровый профиль

[H-section] — профиль, имеющий в сечении стенку (шейку) и ограничивающие ее 2 полки (4 фланца), причем оси шеек и полок взаимно перпендикулярны. Двутавровые профили разнятся конфигурацией и размерами элементов. Размерной характеристикой многих двутавровых профилей является их номер (№), соответствующий высоте двутаврового профиля, Смотри К широко распространенным в России двутавровым профилям относят: двутавровые балки № 10-№ 60 с внутренним уклоном полок до 12° и отношением высоты стенки к ширине полки Н:В= 1,8—З,13; нормальные двутавры с параллельными полками № 20Б — № 100Б с отношением Н:В= 1,95—3,14; широкополочные двутавры № 20Ш-№ 100Ш с Н:В = 1,27—2,46; колонные двутавры № 20К — № 40К14 с Н:В ≈ 1; колонные уширенные двутавры № 20КУ — № 26КУ с Н:В ≈ 0,7. Двутавровые профили малых и средних размеров катают на сортовых станах, крупные двутавровые профиль — на рельсобалочных (специализированных и универсальных) станах. Сваркой на поточных агрегатах изготовляют двутавры высотой от 50 до 2220 мм.
Смотри также:
— Профиль
— швеллерный профиль
— фасонный профиль
— прокатный профиль
— прессованный профиль
— периодический профиль
— переменный профиль
— зетовый профиль
— замкнутый профиль
— гофрированный профиль
— горячий профиль
— гнутый профиль
— бульбовый профиль
— фланцевый профиль
— угловой профиль

Энциклопедический словарь по металлургии. — М.: Интермет Инжиниринг. Главный редактор Н.П. Лякишев. 2000.

• H-section
• corrugated section

Смотреть что такое «двутавровый профиль» в других словарях:

• ДВУТАВРОВЫЙ ПРОФИЛЬ — см. в ст. Прокатные профили …   Большой энциклопедический политехнический словарь

• Профиль — [section, shape; crown] 1. Форма поперечного сечения металлического изделия или полуфабриката. 2. Длинномерное металлическое изделие или полуфабрикат заданного поперечного сечения с соизмеримыми по величине шириной и высотой (в отличие от листа… …   Энциклопедический словарь по металлургии

• ПРОФИЛЬ — (фр., от лат. filum черта, нитка). Черты лица, видимые сбоку. Очертание предмета, видимого сбоку, так что изображается только половина его. В чертеже: продольный, отвесный разрез предмета, здания. Словарь иностранных слов, вошедших в состав… …   Словарь иностранных слов русского языка

• ДВУТАВРОВЫЙ — ДВУТАВРОВЫЙ, двутавровая, двутавровое (тех.). Имеющий в поперечном разрезе профиль в виде буквы Н (о фасонном железе). Двутавровая балка. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

• ПРОФИЛЬ — (1) в архитектуре эле мент формы, выраженный контуром, который эта форма имеет при виде сбоку в вертикальном разрезе. Различают сложные формы и обломы; (2) П. в геодезии, геологии, геофизике вертикальное (реже горизонтальное) сечение, графическое …   Большая политехническая энциклопедия

• зетовый профиль — [Z section] фасонный профиль, необходим элементами которого являются стенка и ограничивающие ее две противоположно направленные полки. 3етовый профиль изготовляют горячей прокаткой, профилированием, холодной прокаткой с волочением, прессованием.… …   Энциклопедический словарь по металлургии

• швеллерный профиль — [channel] фасонный профиль, необходимыми элементами которого являются стенка и две ограничивающие ее односторонне расположенные полки. В отличие от швеллеров общего назначения некоторые швеллерные профили отраслевого назначения имеют усложненную… …   Энциклопедический словарь по металлургии

• фасонный профиль — [shape] сортовой прокат сложной конфигурации или специального назначения. К первому относят профили с сечением, отличающимся от простой геометрической фигуры, например, двутавровые, швеллеровые, угловые, ко второму профили как со сложным, так и с …   Энциклопедический словарь по металлургии

• прокатный профиль — [rolled section] профиль, полученный горячей прокаткой. Различают прокатные профили с постоянным поперечным сечением по длине, переменные профили и специальные. К 1 му виду относят сортовой прокатный профиль простой геометрической формы (например …   Энциклопедический словарь по металлургии

• прессованный профиль — [extruded section] профиль, полученный прессованием (выдавливанием) в матрицу, как правило, на горизонтальных гидравлических прессах. Прессованный профиль разделяют: по конфигурации поперечного сечения на сплошные и полые; по изменению размеров… …   Энциклопедический словарь по металлургии

metallurgicheskiy.academic.ru

Двутавровый профиль

Понятие двутаврового профиля довольно обширно. В первую очередь, это цельнолитые швеллеры из стали или других черных металлов «Н» образной формы с широкими бортами. Их разделяют по ширине края, высоте балки, плотности металла, а также углу граней.

По размеру граней двутавровая балка бывает нормальной (в нормативной документации отмечается как «Б» тип), с широкой полочкой (тип «Ш»), колонной (тип «К»).

Соответственно ГОСТу нормальные балки имеют высоту до одного метра и ширину полки до тридцати двух сантиметров. Широкополочные – высоту до 1 метра, а ширину полки до 40 см. Колонные имеют почти равные по ширине и высоте параметры.

Кроме того, грани швеллеров могут быть с уклоном или параллельными. Уклонные двутавровые балки делят на два типа:

1. Нормальные – уклон от 6 до 12 %.
2. Специализированные – тип «М» с уклоном до 12 % (применяют для подвесных железнодорожных путей), тип «С» с уклоном до 16 % (используют в шахтах во время разработки новых выработок).

Производиться металлические двутавровые балки могут как в горячем цеху, так и способом сварки. В таком случае заказчик получает более легкий двутавр нужной конфигурации, а главное — более устойчивый к физическим факторам окружающей среды.

Применяют металлические двутавровые балки в различных отраслях:

1. Вагоно- и машиностроение.
2. Укладка железнодорожных путей.
3. Постройка мостов.
4. Домостроение.

Деревянные двутавровые балки.

Блочно-модульные здания Вторым вариантом двутавровых балок является их аналог, производимый из древесины. Такой брус выглядит как две деревянные планки соединённые фанерным листом или доской. Они могут быть клееными, клееными усиленными (ширина полки 6,5 см), клееными широкими (ширина полки 9 см), стеновыми усиленными, стеновыми широкими.

Чаще всего такой вид двутавровой балки используется в постройке домов на основе деревянной конструкции. Они становятся частью потолочных перекрытий, простенков. Стандартная длина достигает шести метров, но возможны и спецзаказы длиной в 6,5 и 8 метров.

Плюсом такого материала является легкость монтажа и малый вес балки, что позволяет мастерам в краткие сроки произвести заданный объем работ. Минус – это зависимость от качества древесины, из которой производят двутавру.

nvzmk.ru

Двутавровый прокатный профиль

Изобретение предназначено для снижения материалоемкости двутаврового прокатного профиля. Двутавровый профиль выполнен из стали и содержит полки с параллельными гранями и стенку. Рациональное распределение стали по сечению балки обеспечивается за счет того, что гибкость его стенки, равная отношению высоты стенки к ее толщине, не превышает предельную величину гибкости λ_ст, обеспечивающую устойчивость стенки без промежуточных ребер жесткости, и составляет 70 для малоуглеродистой стали и 60 для легированной стали, толщина, высота стенки, ее предельная гибкость регламентируются математическими зависимостями, площадь сечения профиля распределена по сечению в пропорции: 50% — стенка профиля, 25% — каждая из полок, отношение ширины полки к ее толщине не превышает предельное отношение, обеспечивающее местную устойчивость полки, при этом главный момент инерции профиля и главный момент сопротивления регламентированы, 1 ил., 1 табл.



Предлагаемое изобретение относится к металлическим конструкциям промышленных и гражданских зданий с балочными перекрытиями и каркасами, а также к мостовым конструкциям.

Известен двутавровый прокатный профиль Гост 26020-83 [1]. Сортамент горячекатаных двутавров с параллельными гранями полок. Примем этот профиль за прототип.

Недостаток профилей прототипа в том, что гибкость стенки профиля (, где h_ст — высота стенки; t_ст — толщина стенки) переменная и колеблется для разных номеров двутавров.

Так для двутавра I 90 Б1 — λ_ст=57,

I 60 Б1 — λ_ст=53,5,

I 100 Б1 — λ_ст=57,8,

I 100 Б4 — λ_ст=48,6.

Для двутавра I 100 Б4 высота сечения h=101,3, толщина полки его t_п=3,25, толщина стенки t_cт=1,95, высота стенки h_cт=94,8, гибкость стенки λ_ст=94,8/1,95=48,6.

По действующим нормам устойчивость стенок балок не требуется проверять, если условная гибкость стенок где 2,5 — при наличии местных напряжений в профиле [2, с.27].

Для малоуглеродистой стали В Ст3 Сп5, Гост 2-777-2-88 при толщинах t=20…40 мм, расчетное сопротивление равно R_y=230 МПа, модуль упругости Е=206000 МПа.

Тогда условная гибкость стенки

Отсюда предельная гибкость стенки, когда не требуется укрепление ее промежуточными ребрами жесткости, будет равна λ_{ст.пред.}=2,5·29,927=74,8.

С некоторым запасом для малоуглеродистой стали назначаем гибкость стенки двутаврового прокатного профиля равной λ_ст=70.

Для легированных сталей, например 09Г2С, 14Г2, 15ХСНД по Гост 19282-73* [2, с.64], расчетное сопротивление равно R_у=300 МПа.

Тогда условная гибкость стенки Отсюда предельная гибкость для легированных сталей равна λ_{ст.пред.}=2,5·26,2=65,5.

С некоторым запасом назначаем гибкость λ_ст для легированных сталей равную λ_ст.=60.

Оптимальное распределение материала по сечению балки

Значительное снижение материалоемкости двутаврового прокатного профиля достигнуто рациональным распределением металла по сечению балок. Поставим задачу прокатать балку (фиг.1) наибольшей прочности, то есть с максимальным моментом сопротивления max W_x из заготовки площадью поперечного сечения А см² такой же, как у прототипа.

Очевидно, что уменьшение толщины стенки t_ст приводит к увеличению высоты балки h и увеличению момента сопротивления W_x. Материал должен быть оптимально распределен между стенкой и поясами балки.

Введем коэффициент К, определяющий материалоемкость стенки.

Введем постоянный коэффициент гибкости стенки:

Где h — расстояние между центрами тяжести поясов; t_cт — толщина стенки; А_ст=h t_cт — площадь сечения стенки; А_n — площадь сечения одного пояса; А=2А_n+А_ст — площадь всего сечения.

Отсюда

Тогда высота сечения h (расстояние между центрами тяжести поясов) будет зависеть только от коэффициента материалоемкости стенки К:

Площадь поперечного сечения двух поясов

Пренебрегая собственными моментами инерции поясов балки, запишем главный момент инерции относительно оси X (см. фиг.1)

Поделив (6) на h/2, найдем момент сопротивления W_x на высоте центра тяжести пояса:

Итак, момент сопротивления зависит только от материалоемкости К стенки. Определим экстремум W_x, взяв производную по К.

Отсюда

Следовательно, при материалоемкости стенки 50% К=0,5 оптимальная высота сечения равна

Этой высоте соответствует наибольший момент сопротивления, равный

и соответствующая гибкость стенки

Подставив (12) в (11), получим момент сопротивления в зависимости от t_ст и А

и соответствующую минимальную площадь всего сечения балки

Или в зависимости от гибкости стенки

Тогда толщина стенки

Легко убедиться, что радиус ядра сечения r в этом случае будет равен ρ=h/3.

Проанализируем материалоемкость профиля и гибкость стенки прототипа. Например, для двутавров по Гост 26020-83 с высотой сечения 100 см. Размеры в табл.1 даны в см, а площади в см².

Таблица 1
Сравнение коэффициентов гибкости и материалоемкости стенки прототипа
	h	b	tст	tn	А	hст	λст	Аст	К
100Б1	99	32	1,6	2,1	293,82	94,8	59,25	151,68	1,52
100Б2	99,8	32	1,7	2,5	328,9	94,8	55,76	161,16	0,49
100Б3	100,6	32	1,8	2,9	364	94,8	52,67	170,64	0,519
100Б4	101,3	32	1,95	3,25	400,6	94,8	48,62	184,86	0,562

Анализ показывает, что материалоемкость стенки отличается от оптимальной К=0,5, а гибкость стенки меньше предельной λ_ст<70.

Таким образом, имеются резервы для снижения материалоемкости.

Технологическая задача изобретения — максимальное снижение материалоемкости двутаврового прокатного профиля путем оптимального распределения материала между поясами и стенкой профиля, обеспечивающего достижение моментом сопротивления сечения профиля относительно главной оси X своего максимального значения.

Техническая задача решена тем, что двутавровый прокатный профиль содержит полки с параллельными гранями и стенку, соединяющую полки.

Отличие в том, что каждый из профилей выполнен с постоянной гибкостью стенки, не превышающей ее предельную величину: для малоуглеродистой стали назначим гибкость стенки, равную 70, а для легированной стали — гибкость стенки, равную 60. Причем площадь сечения профиля распределена по сечению балки в следующей пропорции: 50% — на стенку профиля по 25% на каждый из поясов, при этом толщина стенки профиля определяется из уравнения

,

где А — площадь поперечного сечения профиля, λ_ст — гибкость стенки балки, обеспечивающая устойчивость ее без постановки промежуточных ребер жесткости.

Высота стенки находится из формулы

Ширина полки и толщина ее назначается такой, чтобы отношение ширины полки к ее толщине не превышало предельное отношение, обеспечивающее местную устойчивость плоского пояса. Главный момент инерции профиля относительно оси X определяется по формуле

,

где b — ширина полки профиля;

h — высота поперечного сечения профиля;

t_ст — толщина стенки;

h_cт — высота стенки;

а главный момент сопротивления равен

.

На чертеже показано поперечное сечение двутаврового прокатного профиля, содержащего полки 1 с параллельными гранями и соединяющую их стенку 2.

Полки 1 имеют ширину b. Толщина полки t_n. Высота сечения профиля равна h. Стенка 2 имеет высоту h_cт. Толщина стенки равна t_ст. Площадь сечения каждой из полок равна A_n=b·t_n. Площадь сечения стенки равна A_cт=h_cт·t_cт. Площадь всего сечения равна А=2А_n+А_ст.

Пример конкретной реализации

Повысим прочность двутавра I 100 Б4 по Гост 26020-83 [1]. Основные размеры профиля и его характеристики приведены в табл.1. По формуле 12 найдем необходимую толщину стенки нового двутаврового профиля.

Находим . Примем гибкость стенки такой же, как в действующем СНиП II-23-81* [2] λ=70.

Площадь сечения оставляем неизменной А=400,6 см².

Находим площадь сечения стенки А_ст=0,5А.

Затем округляем .

Находим А_{ст ф}=h_ст·t_ст.

Находим площадь сечения одной полки А_n=0,25·А.

Ширину полки оставляем такой же b_n.

Находим толщину полки и округляем ее.

Находим фактическую площадь сечения полки и высоту сечения балки

Находим суммарную площадь сечения балки ΣA=2А_пф+A_ст.

Находим главный момент инерции

Находим момент сопротивления

По сортаменту I 100 Б4 A=400,6 см².

Назначаем λ=70.

Находим толщину стенки .

Принимаем t_ст=1,69 см. На стенку 50% площади А_ст=0,5А=200,3 см².

Тогда .

Принимаем h_ст=118,52.

Тогда А_{ст ф}=118,52·1,69=200,3 см².

А_n=0,25·А.

Оставляем ширину пояса b_n=32, тогда

Вся высота балки h=h_ст+2t_n=118,52+2·3,13=124,78.

Главный момент инерции нового профиля

У прототипа главный момент инерции был J_x=655400 см⁴ (100%).

Момент сопротивления

У прототипа главный момент был 12940 см³ (100%).

Из той же заготовки ΣА=200,3+2·32·3,13=400,62 см² получен двутавр, имеющий главный момент инерции на 48,9% больший, чем раньше, то есть жесткость повышена на 48,9%. А момент сопротивления на 20,9% больший, чем раньше, то есть прочность при изгибе повышена на 20,9%.

Гибкость стенки

Список литературы

1. Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент. Гост 26020-83. Переиздание. Октябрь 1998, 9 с.

2. СНиП II-23-81^*. Стальные конструкции, Госстрой СССР, М., 1999, 96 с.

Двутавровый прокатный профиль из стали, содержащий полки с параллельными гранями и стенку, соединяющую полки, отличающийся тем, что гибкость его стенки, равная отношению высоты стенки к ее толщине, не превышает предельную величину гибкости λ_ст, обеспечивающую устойчивость стенки без промежуточных ребер жесткости, и составляет 70 для малоуглеродистой стали и 60 для легированной стали, толщина стенки t_ct равна

где А — площадь поперечного сечения профиля, см²;
λ_ст — предельная гибкость стенки профиля,
высота стенки равна

площадь сечения профиля распределена по сечению в пропорции: 50% — стенка профиля, 25% — каждая из полок, отношение ширины полки к ее толщине не превышает предельное отношение, обеспечивающее местную устойчивость полки, при этом главный момент инерции профиля J_x относительно оси X равен

где b — ширина полки профиля, см;
h — высота поперечного сечения профиля, см;
t_ст — толщина стенки, см;
h_ст — высота стенки, см,
а главный момент сопротивления W_x равен

findpatent.ru
