Профильная труба размеры и вес – Размеры, вес и технические характеристики профильной трубы

Вес метра профильной трубы квадратного и прямоугольного сечения. Таблица размеров профильной трубы.

Металлическая труба прямоугольного, квадратного и других отличающихся от круглого сечений получила название — профильная труба. Ещё её называют профтруба.
       Профильную трубу изготавливают из углеродистой и легированной (нержавеющей) стали, алюминия.
       В строительстве и домашнем хозяйстве широкое применение получила стальная профтруба прямоугольного и квадратного сечения. Изделия из неё обладают легкостью, высокой прочностью и долговечностью.
       В зависимости от технологии изготовления профиля труба бывает бесшовной, выполненной методом деформирования из заготовки круглой бесшовной трубы, и с продольным швом, т.е. выполненной из листа, который согнули, а получившийся шов сварили. Бесшовные профильные трубы способны выдерживать существенно большие нагрузки, чем их шовные аналоги (почти на 15%) отсюда и разница в цене.
       Соединения элементов из профильной трубы, благодаря своей прямоугольной форме требуют меньше подготовки и обработки металла чем из круглой трубы и выглядят более эстетично. Для соединений обычно используется электро или газосварка, а также болтовые соединения.
       Из профильной трубы изготавливают заборы, ограждения, парники и теплицы, навесы, качели, беседки, скамейки, лестницы, арки и фермы, стеллажи, различные каркасы (например, мебель или модульные здания, гаражи, павильоны) и другие. С помощью трубогиба для профиля заготовкам придают требуемый изгиб.

Размеры профильной трубы

Изготавливают профильную трубу по ГОСТ 13663-86 «Трубы стальные профильные. Технические требования». Длина 3 и 6 метров. Размеров сечений труб очень много, но основные стандартны и соответствуют размерам, указанным в:
  • ГОСТ 8639 «Трубы стальные квадратные. Сортамент»,
  • ГОСТ 8645 «Трубы стальные прямоугольные. Сортамент»,
  • ГОСТ 8638 «Трубы стальные каплевидные. Сортамент»,
  • ГОСТ 8642 «Трубы стальные овальные. Сортамент»,
  • ГОСТ 8644 «Трубы стальные плоскоовальные. Сортамент»,
  • ГОСТ 8646 «Трубы стальные с полыми ребрами. Сортамент».
Некоторые организации, занимающиеся поставкой, предлагают резку профильной трубы в нужный размер.

Таблица размеров сечения и веса 1 метра профильной трубы квадратного сечения по ГОСТ 8639

Наружный размер А, ммТолщина стенки S, ммМасса 1 м, кг
100,80,222
0,90,246
1,00,269
1,20,312
1,40,352
150,80,348
0,90,388
1,00,426
1,20,501
1,40,571
1,50,605
200,80,474
0,90,529
1,00,583
1,20,689
1,40,791
1,50,841
2,01,075
250,80,599
0,90,670
1,00,740
1,20,878
1,41,010
1,51,07
2,01,39
2,51,68
3,01,95
300,80,725
0,90,811
1,00,897
1,21,07
1,31,15
1,41,23
1,51,31
2,01,70
2,52,07
3,02,42
3,52,75
4,03,04
350,80,85
0,90,953
1,41,45
1,51,55
2,02,02
2,52,46
3,02,89
3,53,30
4,03,67
5,04,37
401,41,67
1,51,78
2,02,33
2,52,85
3,03,36
3,53,85
4,04,30
5,05,16
6,05,92
423,03,55
3,54,07
4,04,56
5,05,47
6,06,30
452,02,65
3,03,83
3,5
4,40
4,04,93
5,05,94
6,06,86
7,07,69
8,08,43
502,02,96
2,53,64
3,04,31
3,54,94
4,05,56
4,56,16
5,06,73
6,07,80
7,08,79
8,09,69
602,03,59
2,54,43
3,05,25
3,56,04
4,06,82
5,08,30
6,09,69
7,011,00
8,012,20
703,06,19
3,5		7,14
4,08,07
5,09,87
6,011,57
7,013,19
8,014,71
803,07,13
3,58,24
4,09,33
5,011,44
6,013,46
7,015,38
8,017,22
9,018,97
10,020,63
11,022,20
903,08,07
4,010,59
5,013,00
6,015,34
7,017,58
8,019,73
1003,09,02
4,011,84
5,014,58
6,017,22
7,019,78
8,022,25
9,024,62
1106,019,11
7,021,98
8,024,76
9,027,45
1206,020,99
7,024,18
8,027,27
9,030,28
1406,024,76
7,028,57
8,032,29
9,035,93
1507,030,77
8,034,81
9,038,75
10,042,61
1808,042,34
9,047,23
10,052,03
12,061,36
14,070,33
Радиус закругления R должен быть не более 2S. По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5S; для труб электросварных наружными размерами 20×20 мм и 25×25 мм с толщиной стенки от 1,5 до 2,0 мм и труб, изготовленных методом печной сварки, — не более 2,5S, для труб электросварных размером 60x60x4 мм — не более 3S.

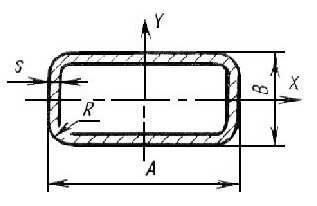

Таблица размеров сечения и веса 1 метра профильной трубы прямоугольного сечения по ГОСТ 8645

Наружный размер А, ммНаружный размер B, ммТолщина стенки S, ммМасса 1 м, кг
15101,00,348
1,50,488
1,00,605
20101,00,426
1,20,501
1,50,605
2,00,762
20151,00,505
1,20,595
1,50,723
2,00,919
2,51,09
25101,00,505
1,50,723
2,00,919
2,51,09
25150,80,474
0,90,529
1,00,583
1,20,689
1,50,841
2,01,08
2,51,29
30101,00,583
1,50,841
2,01,08
2,51,29
3,01,48
30
15		0,80,536
0,90,600
1,00,661
1,20,783
1,50,959
2,01,23
2,51,48
3,01,71
30200,80,599
0,90,670
1,00,740
1,20,877
1,51,08
2,01,39
2,51,68
3,01,95
35150,80,599
0,90,670
1,00,740
1,20,877
1,51,08
2,01,39
2,51,68
3,01,95
3,5		2,20
35200,80,662
0,90,741
1,00,819
1,20,972
1,51,19
2,01,55
2,51,88
3,02,19
3,52,47
35251,51,31
2,01,70
2,52,07
3,02,42
3,52,75
35300,80,788
0,90,882
1,00,976
1,21,16
1,51,43
2,01,86
40152,01,55
2,51,88
3,02,19
3,52,47
4,02,73
40200,80,725
0,90,811
1,00,897
1,21,07
1,51,31
2,01,70
2,52,07
3,02,42
3,52,75
4,03,05
40251,51,43
2,01,86
2,52,27
3,02,66
3,53,02
4,03,36
40301,51,55
2,02,02
2,52,47
3,02,89
3,53,30
4,03,68
42202,01,77
2,52,15
3,02,52
3,52,86
4,03,17
42302,02,08
2,52,54
3,02,99
3,53,41
4,03,80
45202,01,86
2,52,27
3,02,66
3,53,02
4,03,36
45302,02,17
2,52,66
3,03,13
3,53,57
4,03,99
50251,51,67
2,02,17
2,52,66
3,03,13
3,53,57
4,03,99
50301,51,78
2,02,32
2,52,86
3,03,36
3,53,85
4,04,30
50351,51,90
2,02,49
2,22,72
2,53,09
3,03,60
3,54,12
4,04,62
50402,02,65
2,53,25
3,03,83
3,54,39
4,04,93
60202,02,33
60252,53,05
3,03,60
3,54,12
4,04,62
5,05,55
60301,52,02
2,02,65
2,53,25
3,03,83
3,54,39
4,04,93
5,05,94
60401,52,25
2,02,96
2,53,64
3,04,30
3,54,94
4,05,56
5,06,73
70303,04,30
3,54,94
4,05,56
5,06,73
6,07,80
70403,04,78
3,55,49
4,06,19
5,07,51
6,08,75
70503,05,25
3,56,04
4,06,82
5,08,30
6,09,69
80402,03,59
3,05,25
3,56,04
4,06,82
5,08,30
6,09,69
7,010,99
80503,05,72
3,56,59
4,07,44
80603,57,14
4,08,07
5,09,87
6,011,57
7,013,19
90403,56,59
4,07,44
5,09,08
6,010,63
7,012,09
90604,08,70
5,010,65
6,012,51
7,014,29
100404,08,07
5,09,87
6,011,57
7,013,19
100504,08,70
5,010,65
6,012,51
7,014,29
100603,07,13
3,58,24
4,09,33
100704,09,96
5,012,22
6,014,40
7,016,48
110404,08,70
5,010,65
6,012,51
7,014,29
110504,09,33
5,011,44
6,013,46
7,015,38
110604,09,96
5,012,22
6,014,40
7,016,48
120405,011,44
6,013,46
7,015,38
8,017,22
120605,013,00
6,015,34
7,017,58
8,019,73
120805,014,58
6,017,22
7,019,78
8,022,25
140605,014,58
6,017,22
7,019,78
8,022,25
140805,016,15
6,019,11
7,021,98
8,024,76
1401206,022,88
7,026,37
8,029,78
9,033,10
150806,020,05
7,023,08
8,026,01
9,028,86
10,031,62
1501006,021,93
7,025,28
8,028,53
9,031,69
10,034,76
180807,026,37
8,029,78
9,033,10
10,036,33
12,042,52
1801008,032,29
9,035,93
10,039,47
12,046,29
1801508,038,57
9,042,99
10,047,32
12,055,71
Радиус закругления должен быть не более 2S. По согласованию изготовителя с потребителем радиус закругления должен быть не более 1,5S; для труб, изготовленных методом печной сварки, — не более 2,5S.

xn--80ahyhwag.xn--p1ai

Профильная труба: вес погонного метра

Производство профильной трубы квадратного и прямоугольного сечения регулируется следующими стандартами:

  • ГОСТ 8639-82,
  • ГОСТ 8645-68,
  • ГОСТ 13663-86,
  • ГОСТ 30245-03.
  • Вес профильной трубы квадратного сечения
  • Вес профильной трубы прямоугольного сечения

По этим ГОСТам размер профильной трубы начинается от 15х15 мм с толщиной стенки 1,5 мм до больших труб 300х300 м с толщиной стенки 12 мм.

Такой большой разброс размеров и, соответственно, веса, объясняется тем, что профильная труба активно применяется во многих отраслях промышленности, начиная от тяжелой и средней, станкостроения, машиностроения до легкой промышленности, автомобилестроения, а также в строительстве зданий, инженерных сооружений и широкого применения в частном строительстве.

Профильная труба обладает высокой прочностью при нагрузке на изгиб и кручение, имеет сравнительно малый вес и невысокую стоимость за погонный метр.

Производится целым рядом различных производителей металлопроката и доступна для приобретения практически везде, в отличие, например, от двутавра специальных серий. Наряду со швеллером, двутавровой балкой и обычной трубой круглого сечения, такой тип проката очень популярен, в первую очередь, за свою невысокую цену и хорошие параметры прочности.

Основной характеристикой, влияющей на вес профильной трубы, является площадь ее сечения и плотность используемой стали. Чтобы узнать массу одного погонного метра, нужно в таблице соответствующего ГОСТа определить площадь сечения трубы, зная ее внешние размеры и толщину стенки. Нужно помнить, что такой профиль производится по нескольким технологиям – сварки, проката, поэтому измерение «на глазок» не дает гарантию верного расчета веса профиля.

По умолчанию, плотность металла задана как 7,85 г/см3, но для различных марок сталей плотность может незначительно отличаться. Самые популярные марки стали для профильной трубы – это 3пс, 3сп, Ст2сп и ряд других сталей и стальных сплавов.

Одним из положительных свойств профильной трубы является удобство ее использования. Четыре плоскости с высокой жесткостью изделия позволяют использовать контактную поверхность для сваривания других элементов с профильной трубой.

Также это позволяет собирать из профиля каркасы с малыми затратами времени и приложенных сил. Благодаря этому, квадратный профиль малого сечения используется даже в производстве корпусной мебели, где тонкостенная труба выдерживает большие статические нагрузки и хорошо экономит дорогую древесину.

При соответствующей обработке и правильной эксплуатации, каркас из профильной трубы может служить многие десятилетия.

Вес профильной трубы квадратного сечения

Размеры, в ммВес погонного метра, в кг
15х15х1,50,605
20х20х1,50,841
25х25х1,51,07
30х30х1,51,31
30х30х2,01,78
40х40х1,53,36
40х40х2,02,96
40х40х3,04,31
50х50х1,53,59
50х50х2,05,25
50х50х3,07,13
60х60х2,09,02
60х60х3,011,84
80х80х3,014,35
80х80х4,020,86
100х100х3,024
100х100х4,02,96
120х120х4,04,31
120х120х5,03,59
140х140х4,05,25
140х140х5,07,13
150х150х4,09,02
150х150х5,011,84
160х160х4,014,35
160х160х5,020,86
к оглавлению ↑

Вес профильной трубы прямоугольного сечения

Размеры, в ммВес погонного метра, в кг
20х10х1,50,959
28х25х1,51,31
30х15х1,51,7
30х20х1,51,43
40х20х1,51,86
40х20х2,02,17
40х25х1,52,65
40х25х2,02,96
50х25х1,53,59
50х25х2,06,19
60х30х1,56,66
60х30х2,00,959
60х40х2,01,31
60х40х3,01,7
80х40х2,01,43
80х40х3,01,86
80х60×2,02,17
80х60×3,02,65
100х40х3,02,96
100х40х4,03,59
100х50х3,06,19
100х50х4,06,66
120х60х4,00,959
120х60х5,01,31
120х80х4,01,7
120х80х5,01,43



На правах рекламы: Лучшие сайты по накрутке голосований, рейтингов, опросов в сети.

http://referal-online.ru/

http://nakrutka-golosovanii.ru/

http://kliki.org/

Накрутка голосов, помощь в голосовании, накрутка голосований.

stroymetcon.ru

ГОСТ на стальные трубы, таблицы размеров и веса

Профильная труба квадратного или прямоугольного сечения – металлопрокат, сочетающий прочность, небольшой вес и эстетичный вид (при условии соответствующей обработки поверхности). Продукция малого сечения применяется для прокладки кабелей, в мебельной промышленности, для декора. Прокат со средним и большим сечением используется для создания несущих конструкций, изготовления техники и производственного оборудовании, наружных рекламных носителей, в качестве опор ограждений. Для повышения коррозионной устойчивости применяют горячее, гальваническое, термодиффузионное цинкование.

Сортамент стальных профильных прямоугольных труб

Применение этой продукции наиболее рационально в конструкциях, для которых известно направление основной нагрузки. Ее используют при устройстве каркасов, колонн, стоек, балок перекрытия. Сортамент прямоугольных профильных труб – бесшовных горяче- и холоднокатаных, электросварных, изготовленных способом печной сварки – определяется ГОСТом 8645-68.

Преимущества металлоизделий с прямоугольным профилем:

  • небольшой вес, обеспечивающий удобный монтаж и транспортировку;
  • высокая прочность на изгиб;
  • прямые углы, обеспечивающие удобное складирование и хорошее сопряжение с плоскими поверхностями;
  • возможность реализации разных дизайнерских и архитектурных решений.

Таблица сортамента профильных труб: наиболее востребованные размеры

Размеры, axb, мм Толщина стенки, s, мм Масса 1 м, кг Метров в тонне Размеры, axb, мм Толщина стенки, s, мм Масса 1 м, кг Метров в тонне
15х10 1,0 0,348 2874 30х15 1,0 0,661 1513
1,5 0,488 2049 1,5 0,959 1043
2,0 0,605 1653 2,0 1,23 813
20х10 1,0 0,426 2347 3,0 1,71 585
1,5 0,605 1653 30х20 1,0 0,74 1351
2,0 0,762 1312 1,5 1,08 926
20х15 1,0 0,505 1980 2,0 1,39 719
1,5 0,723 1383 3,0 1,95 513
2,0 0,919 1088 35х15 1,5 1,08 926
25х10 1,0 0,505 1980 2,0 1,39 719
1,5 0,723 1383 2,5 1,68 595
2,0 0,919 1088 3,0 1,95 573
2,5 1,090 917 3,5 2,2 455
25х15 1,0 0,583 1715 40х20 2,0 1,7 588
1,5 0,841 1189 3,0 2,42 413
2,0 1,08 926 4,0 3,05 328
2,5 1,29 775 45х20 2,0 1,86 538
30х10 1,0 0,583 1715 3,0 2,66 376
1,5 0,841 1189 4,0 3,36 298
2,0 1,08 926 50х30 3,0 3,36 298
3,0 1,48 676 4,0 4,3 233



Сортамент стальных профильных квадратных труб

Продукция с пустотелым квадратным внутренним сечением востребована в дизайне интерьеров, мебельной промышленности, для изготовления теплиц, рекламной продукции, в станкостроении, производстве нестандартного производственного оборудования, при сооружении ограждений.

Сортамент квадратных профильных труб определяется ГОСТом 8639-82.

Таблица сортамента квадратных профильных труб: размеры и вес

Размеры стенки, мм Толщина стенки, s, мм Масса 1 м, кг Метров в тонне Размеры стенки, мм Толщина стенки, s, мм Масса 1 м, кг Метров в тонне
10х10 1,0 0,269 3718 45х45 3,0 3,83 261
15х15 1,0 0,426 2347 3,5 4,4 227
1,5 0,605 1653 4,0 4,93 203
20х20 1,0 0,583 1715 5,0 5,94 168
1,5 0,841 1189 6,0 6,86 146
2,0 1,075 930 7,0 7,69 130
25х25 1,0 0,74 1351 8,0 8,43 119
1,5 1,07 935 50х50 3,0 4,31 232
2,0 1,39 719 3,5 4,94 202
2,5 1,68 595 4,0 5,56 180
3,0 1,95 513 5,0 6,73 149
30х30 2,0 1,7 588 6,0 7,8 128
2,5 2,07 483 7,0 8,79 114
3,0 2,42 413 8,0 9,69 103
3,5 2,75 364 60х60 3,5 6,04 166
4,0 3,04 329 4,0 6,82 146,6
35х35 2,0 2,02 495 5,0 8,3 120,5
2,5 2,46 406,5 6,0 9,69 103,
3,0 2,89 346 7,0 11,0 91
3,5 3,3 303 8,0 12,2 82
4,0 3,67 272,5 70х70 4,0 8,07 124
5,0 4,37 229 5,0 9,87 101
40х40 2,0 2,33 429 6,0 11,57 86
2,5 2,85 351 7,0 13,19 76
3,0 3,36 298 8,0 14,7 68
4,0 4,3 233 80х80 4 9,33 107
5,0 5,16 194 5 11,44 87
6,0 5,92 169 6 13,46 74
42х42 3,0 3,55 282 7 15,38 65
3,5 4,07 246 8 17,22 58
4,0 4,56 219 90х90 6 15,34 65
5,0 5,47 183 7 17,58 57
6,0 6,3 159 8 19,73 51

Технические условия на профильные квадратные и прямоугольные трубы, используемые для строительных конструкций, регламентируются ГОСТом 30245-2003, на профильную сварную и бесшовную продукцию общего назначения – ГОСТом 13663-86.

treydmetall.ru

РубрикаРазное

Добавить комментарий
