Программы для проектирования лестниц на русском языке

При малоэтажном строительстве домов не обойтись без качественной программы проектирования лестниц на русском языке. Хорошие варианты есть, но многие из них не русифицированы, и неудобны в использовании. В зависимости от технической сложности проекта для расчетов применяется профессиональный инженерный софт и простые утилиты.

Интерфейс программы для проектирования лестниц

Существует целый набор инструментов для моделирования пролетов и 3D изображений лестничных конструкций. Чтобы выбрать необходимый софт надо разобраться в достоинствах и недостатках различных программных продуктов.

Вернуться к оглавлению

Содержание материала

Инженерный софт для расчета лестниц

Профессиональные инженеры, в качестве программ для проектирования лестниц на русском языке, используют универсальные продукты. Наиболее часто в проектных компаниях используются: ArchiCad, AutoCad и Лира.

Кроме моделирования общей конструкции программы позволяют подобрать необходимый для строительства материал, учесть его количество, рассчитать затраты на проведение работ и подготовить техническую документацию.

Поскольку к каждой лестнице необходим индивидуальный подход, общестроительные программы идеально подходят для проектирования любых типов конструкций.

Проектирование лестницы в программе ArchiCAD

Они одинаково хорошо делают расчет металлической лестницы, чертеж деревянных лестниц и бетонных маршей. Для пользователя софт не простой, требует специфических знаний и навыков.

Чуть проще в использовании SolidWorks. Программа разработана для создания конструкций промышленных объектов. Она позволяет спроектировать 3D модель любого уровня сложности, выдает конструкторскую документацию. Софт снабжен анимацией, проецирует возможности движения, падения, имеет разные степени прорисовки. В SolidWorks легко проверить стыковку деталей лестницы.
Если заниматься строительством лестниц профессионально, стоит освоить работу с подобными инструментами. Но ради однократной постройки неделями изучать сложные инженерные инструменты вряд ли целесообразно.

Проектирование лестницы в программе SolidWorksВернуться к оглавлению

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

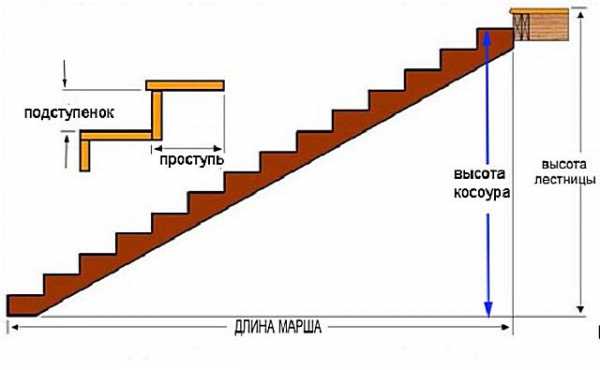

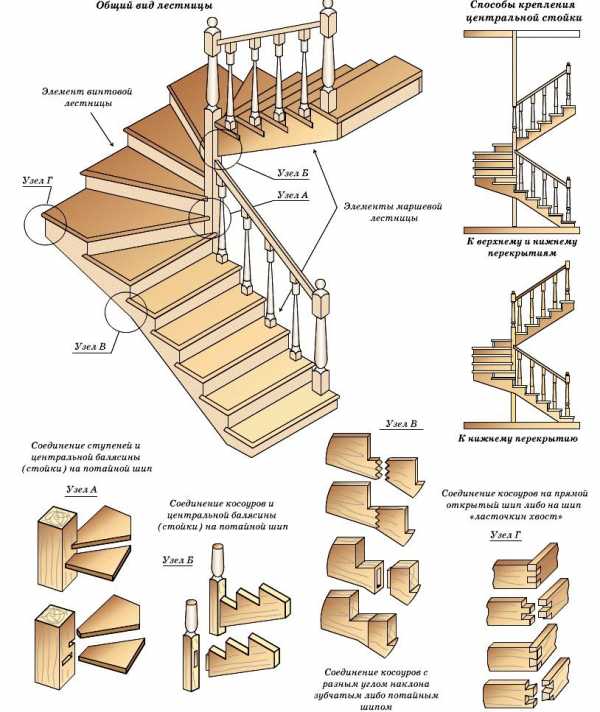

Названия различных элементов конструкции лестницы

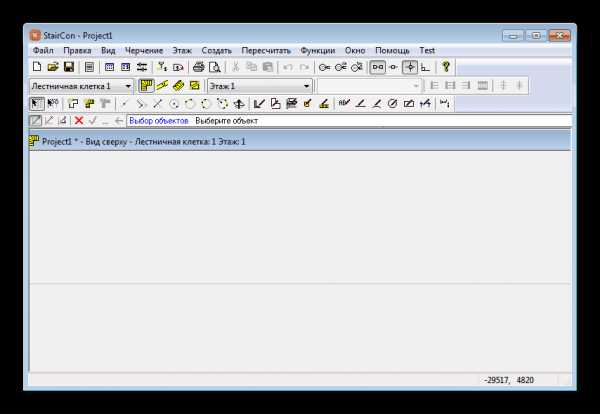

StairCon

Программа для проектирования лестниц, которая позволяет быстро подготовить макет, составить документацию для контроля производства работ и смету. Готовый лестничный марш можно просмотреть в 3D, в любой момент отредактировать. Для создания модели необходимо задать всего несколько параметров, остальное программа рассчитает автоматически. Инструмент позволяет выгружать результаты в другие программы, например в AutoCad, как целиком, так и подетально.

Compass Staircase

Compass Staircase или Компас применяется для создания подробных конструкций и нестандартных лестничных маршей с забежными ступенями. Имеет большую библиотеку деталей, и возможность их комбинирования. Программа позволяет подготовить чертежи в масштабе 1:1. Быстрота прорисовки макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время работы над проектами по индивидуальному заказу. Содержит угловые модели, винтовые, криволинейные макеты и лестницы с прямым маршем.

Wagemeyer GmbH

Удобная и несложная программа для проектирования лестниц, с детальной проработкой элементов. Дает возможность вывести изображение для 3D презентации. Предоставляет полную калькуляцию проекта.


Софт разработан для нескольких видов лестниц: стальных, винтовых, деревянных. Кроме этого можно смоделировать варианты установки перилл и ступеней на уже существующие конструкции из любого материала: бетона, стали, дерева, камня.
Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, сопряженных с нарушением строительных норм, программа выделяет их. Есть возможность распечатать каждую деталь отдельно для её производства.
SEMA

Программа используется как для работы с шаблонами, так и с проектами по индивидуальному заказу.


Оптимизирует расчеты конструкций по подъему, высоте пролета. Вычисления происходят автоматически на основе заданных а. Подходит для всех видов лестниц. Программа удобна для визуализации макета в условиях проекта здания.

Из пользовательских продуктов SEMA — одна из самых трудных в освоении. Все вышеперечисленные программы хорошо подходят для тех, кто занимается изготовлением лестниц на заказ, особенно при использовании станков с числовым программным управлением.

Специализированный и инженерный софт лицензирован и не распространяется бесплатно. В видео показан процесс построения лестницы в программе SEMA.

Вернуться к оглавлению

Софт для моделирования лестниц

Подбирая программу проектирования лестниц на русском языке, не всегда преследуют цель создать схему лестницы на второй этаж и рассчитать материалы. Иногда достаточно простой визуализации, например, для того, чтобы выбрать тип лестницы в контексте помещения или показать клиенту примерный внешний вид будущей конструкции. В таком случае будет проще воспользоваться софтом по компьютерному черчению и графическими редакторами:

  • PRO 100;
  • ScetchUp;
  • Autodesk;
  • CorelDraw.

Эти приложения применяют, чтобы быстро смоделировать внешний вид лестницы. Принцип работы заключается в сборке конечной конструкции из простых деталей: ступеней, перил, балясин. Декоративных элементов в них отображено не будет, но геометрия вполне даст представление о модели в целом. Кроме этого, задав правильные параметры, станет понятна детальная раскладка проекта.

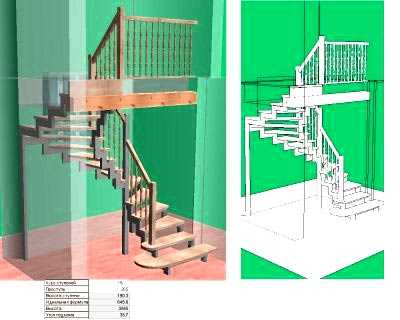

Интерфейс программы для моделирования лестниц

Автоматизация в графических и чертежных редакторах отсутствует, элементы необходимо прорисовывать и компоновать вручную.

Вернуться к оглавлению

Онлайн-программы и калькуляторы

Для простейших расчетов можно воспользоваться программами проектирования лестниц на русском языке, которые имеются в сети. Существуют утилиты, разработанные инженерами-проектировщиками и небольшие программки, созданные пользователями для частных проектов и выложенные в общий доступ. Удобная программа для расчета лестницы онлайн – конструктор, позволяющий не только сделать вычисления, но и визуализировать результат.

Воспользоваться подобной программой можно, пройдя по ссылкам:

  • zhitov.ru/lestnica/;
  • lesenka.com/ru/projecting.aspx;
  • constructor.stolyarych.ru/#!/1030003000200030004230300080010111111105022112111100211000000000054.

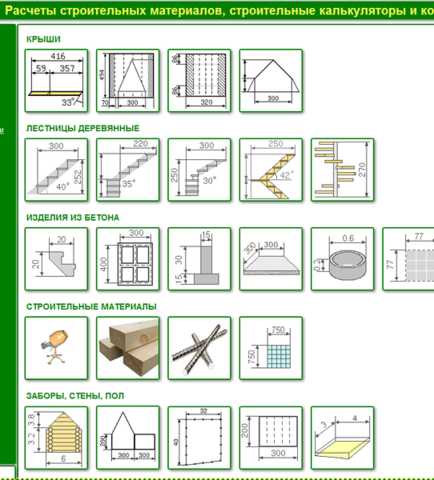

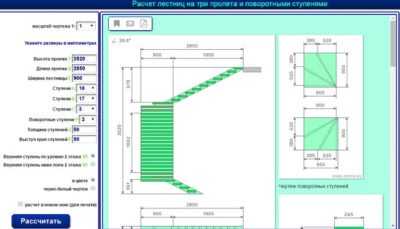

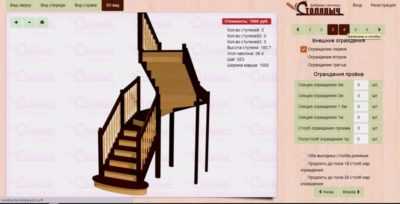

Интерфейс онлайн калькулятора для расчета лестницы в доме

Лестничные калькуляторы позволяют мгновенно вычислить основные размеры лестницы по заданным параметрам. Для проектирования лестниц имеется множество инструментов. Как показывает практика, любой софт, кроме профессионального, имеет ряд ограничений и неудобств.

Проекты часто приходится дорабатывать в нескольких программах, чтобы получить нужный результат. Если с производством или проектированием лестниц связана работа, следует потратить средства, время и усилия на изучение инженерных программных продуктов.

proekt-sam.ru

Программа для расчета лестниц: онлайн-конструктор

Любое помещение, дизайн которого продуман до мелочей, оставляет приятное впечатление визуально, но и не менее важно, чтобы оно было эргономичным и практичным, особенно это касается служебных помещений. Поэтому для человека, который вручную обсчитывает сложный проект для здания, включающий лестницу, такая работа – титанический труд. Это и огромная ответственность для каждого из тех, кто проектирует, закупает соответствующие материалы, возводит конструкцию, вводит здание в эксплуатацию. Ведь такие конструктивные элементы, как лестница в здании должны обладать оптимальной для помещения и его назначения прочностью, безопасностью, износостойкостью, экологичностью и т.д.

Программа для расчета лестницы

Сервис для вычисления оптимальных величин лестничных конструкций

Функциональность и стиль в офисах и комнатах, в любом современном дизайне очень важны для помещений. Поэтому различные виды лестниц используются в зависимости от того, какая форма конструкции наиболее подходит для данного помещения, какими требованиями должна обладать, какие вспомогательные материалы должны использоваться в конструкции, и основанная на правильных расчетах по безопасности и прочности. Помогают дизайнеру или инженеру-проектировщику такие сервисы как программа, адаптированная для проектирования лестниц. Они представлены на просторах интернета абсолютно бесплатно и воспользоваться ими не представляет ни малейшего труда, а достоверность и точность расчетов легко проверить.

Какие функции имеет конструктор лестниц

Такие сервисы обладают множеством функций, начиная от расчета по шаблонам для разного типа конструкций, заканчивая чертежами и калькулятором по каждому из них, где можно менять значения для расчетов и моментально получать результат как визуальный, так и числовой.

Такая программа для расчета любых видов лестниц имеет целую базу шаблонов и вспомогательных критериев и величин, меняя которые, можно получить чертеж в черно-белом виде или цветном, а заодно вывести его на печать в соседнем окне.

Пример онлайн-сервиса по вычислению параметров лестницы

Такие средства очень удобны для тех, кто постоянно и в больших объемах рассчитывает лестничные конструкции. Такой конструктор обладает еще рядом интересных и полезных свойств: помимо общего чертежа, после секундного расчета прорисуются все виды лестничной конструкции с заданными вами параметрами. Если какой-либо из них придется изменить, то онлайн мгновенно преобразуется и чертеж, и все виды с размерами.

Какие виды лестниц можно рассчитать

Лестничные полотна бывают следующих видов:

  • Маршевые (используются для небольших пространств, бывают прямыми и поворотными),
  • Консольные (устанавливаются вдоль несущей стены, крепятся на стене),
  • Лестницы на больцах (сложная конструкция для исполнения дизайнерского замысла, используется внутреннее крепление к несущей стене, к профильной трубе или потолку для того, чтобы конструкция была прочной и надежной),
  • Хребтовые (нестандартная лестница для создания сложной геометрии в помещении за счет пролетов лестницы, представляющая из себя косоур, по центру которого крепятся отдельные элементы, ступени),
  • Поворотные (в небольших помещениях используются эти компактные варианты с углом поворота 90-180 градусов),

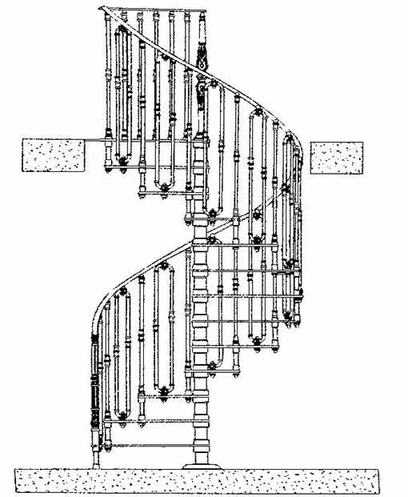

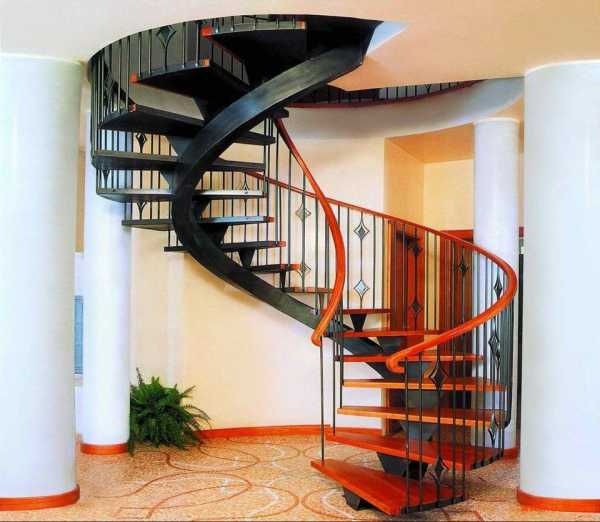

  • Винтовые (также сокращают используемую под лестницу площадь, с углом поворота 180-360 градусов).

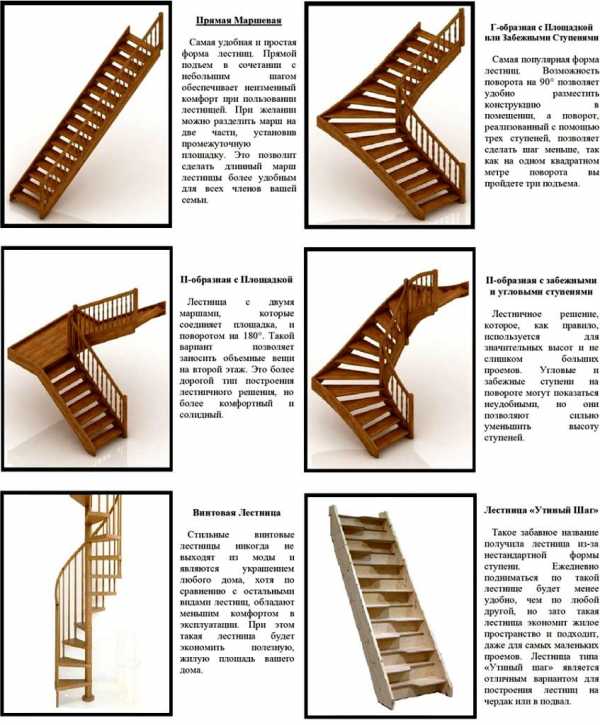

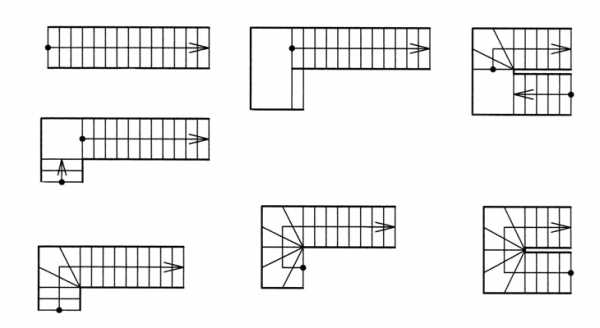

Типы лестничных конструкций

Функциональная нагрузка на лестницы для понимания чертежа

Любой из этих видов лестниц имеет свою собственную функциональную нагрузку. Винтовые марши применяются в тех случаях, когда нужно сэкономить рабочее пространство. Оформление деревянных пролетов с ограждениями из стекла абсолютно экологично за счет используемых материалов и престижно за счет внешнего вида. Сочетание металла со стеклом придает изделию современный вид и дополнительную надежность. Стеклянные лестницы с основой из металла имеют красивый вид, придают помещению функциональность и зрительно увеличивают пространство. Несущие конструкции, выполненные из нержавеющей стали гармонично вписываются практически в любой интерьер. Такой конструкции не страшны ни сырость, ни влага, а для ступеней можно использовать специальные накладки предупреждающие скольжение.

Красивая стеклянная лестница

Преимущества пользования конструктором для расчета лестниц

Любой из вышеперечисленных видов лестничных пролетов возможно обсчитать онлайн, введя данные в форму калькулятора. Достаточно выбрать тип конструкции для расчета, масштаб, задать нужные величины и получить результат в виде чертежа, всех видов сбоку в проекциях, в том числе 3D, и, что особенно ценно, рекомендаций в случае, если какие-либо значения превышают ГОСТы или СНиП.

В таком случае значительно снизятся временные затраты для пересчета, вероятность пропущенной ошибки, некорректность выбора конструкции или значений для нее, что поможет инженеру-конструктору в утверждении проекта. Автоматизация расчета по основным видам лестниц помогает проектировщику ускорить процесс расчета деревянной лестницы (а так же из любого другого материала) и сверить собственные представления с визуальной интерпретацией в считанные секунды.

А как вы считаете, надежным ли помощником являются различные сервисы для расчета лестничных конструкций? Расскажите об этом в комментариях.

Загрузка...

makeladder.com

Программы для расчета лестницы на второй этаж

В современном мире есть множество возможностей, о которых ранее люди даже и думать не думали. Кто планирует строительство дома или достраивает этаж, обязательно пригодиться программа для расчета лестницы на второй этаж. Этот важный элемент в организации пространства, требует внимания. Поэтому следует подойти со всей серьезностью к проектированию.

Проект лестницы созданный в специальной программе

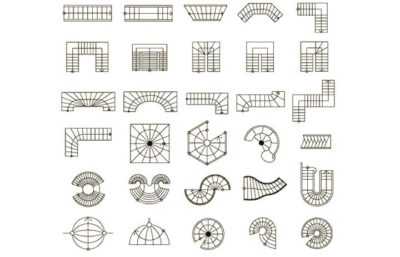

Существующие формы лестниц

Вернуться к оглавлению

Содержание материала

Что продумать перед началом проектирования

Как и в любом другом деле, перед началом проектирования и черчения лестничных конструкций необходимо:

  1. Определиться с тем, какую лестницу на второй этаж хочется оборудовать.
  2. О том, каким будет материал, также следует задуматься. Ведь лестницы представлены на современном рынке в самых разнообразных вариациях.
  3. Сколько денежных средств вы готовы потратить на данную конструкцию. Этот вопрос также немаловажен, ведь именно от этого зависит, какой проект следует сделать.
  4. Также стоит обдумать дизайнерское решение лестничной структуры. Ведь на сегодняшний день множество вариантов предлагается на рынке.
  5. Детали декора также следует обдумать предварительно, так будет легче рассчитать сумму, требуемую для оборудования пространства.

Все эти нюансы важны при создании схемы будущих сходней в удаленном режиме через специальные программы.

Вернуться к оглавлению

Какие параметры необходимо замерить перед проектированием

Для расчета лестницы в онлайн-режиме, необходимо предварительно осуществить ручные замеры некоторых параметров. Чтобы без труда составить проект по шаблону, необходимо измерить:

Высоту лестничной конструкции. Для этого нужно рулеткой или специальной линейкой померить расстояние от пола первого этажа до начала второго яруса помещения.
Ширину самих ступеней также следует измерить. Размер ступеней для лестницы на второй этаж не должен быть менее 25 см в длину. Оптимально сделать 28-30 см. Это позволит людям с большим размером ноги комфортно перемещаться на второй ярус помещения.
Если планируются перила в конструкции, то их высоту следует измерить тоже.

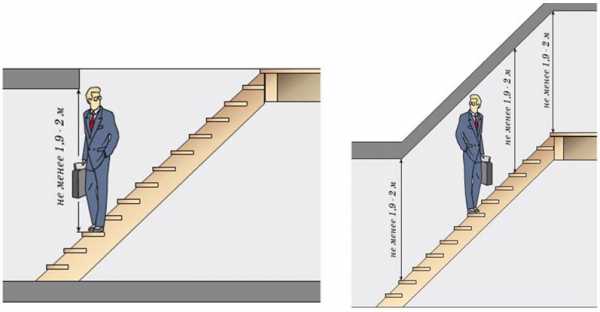

Расстояние от крайней ступени, параллельной с потолком, до самого потолка. Этот параметр не должен быть менее 200 см. Это необходимо для того, чтобы человек любого роста мог перемещаться, по ступеням не нагибаясь.
Также стоит измерить зазор между полом и нижней частью ступеньки. Обычно это не менее 50 см. Но данный показатель может разниться от того, какая конструкция выбрана.
Обязательно сразу же определить, каким будет угол наклона конструкции. В идеале, он должен составлять 35-45 градусов. Тем не менее, в зависимости от стилевого решения изделия, цифра может разниться.

Каждый из этих параметров очень важен для правильной организации пространства и компактного размещения лестницы.

Нюансы и особенности

Осуществляя вычисление размеров будущей конструкции, следует обратить внимание на такие моменты:

Проект лестницы созданный в специальной программе

  1. Ступени должны быть комфортными для перемещения.
  2. Стоит обдумать, какие крепления будут установлены в лестничный проем.
  3. Часто люди делают ошибочный замер высоты, посчитав за нужное число расстояние от пола первого этажа до потолка этого же яруса. При таком подсчете неизбежны погрешности. Ведь необходимо считать расстояние до начала второго этажа помещения.


Эти, казалось бы, детали, очень важны для правильного просчета всех элементов. Именно при правильных замерах появляется возможность разместить лестницу в пространстве дома идеальную по всем параметрам.

Вернуться к оглавлению

В каких программах можно сделать расчеты

Есть множество онлайн-ресурсов с помощью которых, можно осуществить проектирование сходней для дома. Каждая из них имеет свои особенности и нюансы. Каждый человек самостоятельно выбирает максимально удобную программу для проектирования, чертежа лестницы.

FloorPlan 3D

Эта программа понятна и легка для восприятия даже неопытными пользователями. Поэтому следует обратить на нее внимание.

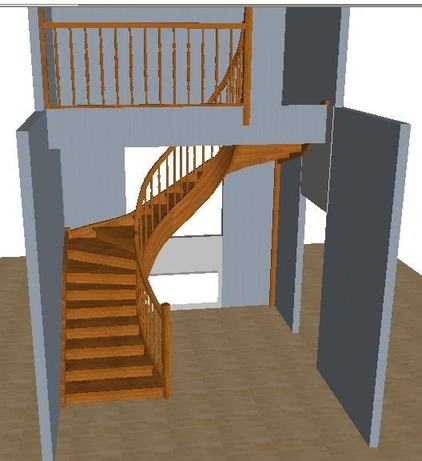

Проектирование лестницы в программе FloorPlan 3D



В ней можно посмотреть, как будет выглядеть лестница на чердак или на второй этаж в общей картинке интерьера.
Преимущества программы

Помимо структуры лестницы также, можно осуществить проектирование и планирование всего пространства в доме. Это поможет перед возведением второго этажа или здания в целом увидеть результат. Для конструкции лестницы на данном ресурсе есть множество утилит и элементов.

Недостатки

Такую программу необходимо скачивать на персональный компьютер, на жестком диске которого достаточное количество памяти.

Онлайн-конструктор лестниц

Программа, которая носит соответствующее название, может быть использована по назначению. Этот софт поможет:

Интерфейс онлайн конструктора лестниц

  1. Создать эскиз будущих сходней.
  2. Расчет ступеней лестницы программа осуществляет с точки зрения общих требований безопасности.
  3. Посмотреть, в каких вариантах ступени будут смотреться максимально гармонично.
  4. Просчитать, какой высоты и длины должен быть каждый из элементов конструкции.
  5. Подобрать материал, благодаря которому лестница будет смотреться изящно и так, как этого хочет хозяин дома.
  6. Узнать, какое количество материалов необходимо для выбранной конструкции. Следовательно, также можно просчитать, какая сумма денег для установки потребуется.
  7. Понять, какую лучше всего конструкцию выбрать для интерьера. Что очень удобно, ведь лучше один раз посмотреть, чем трижды представить.

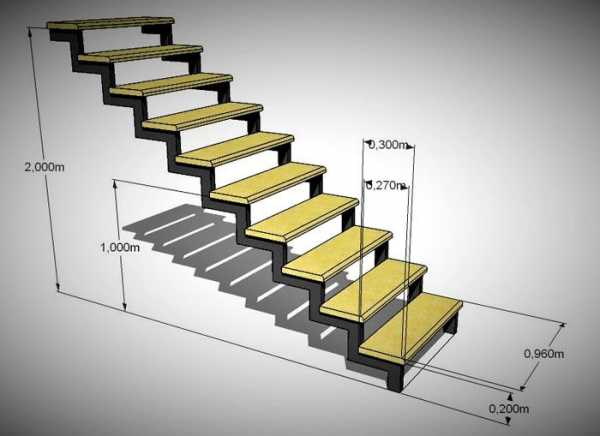

    Проект и чертеж лестницы созданной в конструкторе

В этой программе, введя параметры и пожелания конструкции, ведущей на 2 этаж, можно тут же увидеть, как она будет смотреться в интерьере гостиной в доме.

Преимущества

У программы масса преимуществ. Ведь здесь можно в офлайн-режиме опробовать все варианты и комбинации лестничных конструкций. Также, есть вероятность увидеть погрешности в подсчетах, что поможет максимально откорректировать и изъять их.

Недостатки

Единственным недостатком является то, что перед использованием программу необходимо скачать на персональный компьютер. На самом ресурсе нет возможности работать над построением ступеней.

Онлайн-конструктор 3d расчета

Эта программа также стоит внимания.

Благодаря данному софту, можно детально рассмотреть, как будет выглядеть та или иная лестница в пространстве помещения.

Эта программа расчета поможет обратить внимание на детали. При этом для осуществления процесса нужно немногое. Достаточно:

  • Ввести тип лестницы, которая соединяет первый и второй этаж. Они могут быть маршевыми, винтовыми, включать в конструкцию поворот или быть без него;

    Интерфейс онлайн-конструктора 3d расчета лестниц

  • Материал лестницы также следует указать. Это поможет максимально правильно подсчитать количество требуемых материалов и сумму, необходимую для их приобретения сумму средств;
  • Нужно еще вписать, от какого производителя сырье хочется приобрести, если данный функционал предложен на сайте;
  • Какими будут перила, тоже следует отметить, это поможет увидеть картинку в полном объеме;
  • Ширину ступеней, планируемую к установке;
  • Декоративные элементы, которые хочется видеть в конструкции лестничной установки.

Все эти моменты помогут максимально правильно просчитать количество необходимых материалов, сумму расходов для их покупки. Также корректно указанные данные позволят просмотреть, как будет смотреться та или иная лестница в пространстве помещения.
В видео показан проект лестницы созданный в онлайн конструкторе.

Вернуться к оглавлению

Преимущества онлайн-проектирования

Онлайн-проектирование на сегодняшний день все больше набирает оборотов. Не удивительно, ведь это широкие возможности, которые выводят процесс составления плана ремонтных работ в доме к минимуму. Благодаря программе по онлайн-расчету и построению лестницы, можно:

  1. Сэкономить денежные средства на заказе услуг проектировщика.
  2. Собственными руками нарисовать через софт лестницу, которая будет установлена в доме.
  3. Точно рассчитать количество необходимых для работы материалов.
  4. Просмотреть несколько вариантов конструкций сходней, чтобы выбрать альтернативный вариант для просторов своего дома.
  5. Детально узнать на какую из лестниц, сколько денежных средств будет потрачено.
  6. Увидеть в 3d варианте конструкцию, которая планируется к установке в доме.

    Так выглядит 3d модель лестницы созданной в онлайн конструкторе

  7. Понять плюсы и минусы размещения той или иной лестницы в пространстве своего дома.
  8. Изучить азы в проектировании, что поможет как минимум, самостоятельно составлять проекты для преображений в своем доме.

Названия элементов лестниц


Все эти преимущества указывают на то, что пользоваться онлайн-проектированием лестниц – одно удовольствие. Такие программы разработаны специально для того, чтобы облегчить жизнь и участь тем, кто планирует ремонт в своем доме или квартире. Главное, выбрать программу, которая более всего соответствует предпочтениям, и нравиться по функционалу. Если эта миссия выполнена, то можно сразу же приступать к процессу реализации задуманного.

planvsem.ru

Программы для расчета лестниц

В строительстве различных объектов часто используются разнообразные лестницы, служащие для переходов между этажами. Их расчет необходимо делать еще заранее, на стадии составления плана работ и подсчета сметы. Осуществить процесс можно с помощью специальных программ, функциональность которых позволяет выполнить все действия значительно быстрее, чем вручную. Ниже мы рассмотрим список самых популярных и наиболее подходящих представителей подобного софта.

AutoCAD

Практически все пользователи, которые хоть раз интересовались проектированием на компьютере, слышали об AutoCAD. Она была сделана компанией AutoDesk – одной из самых популярных студий по разработке ПО для моделирования и проектирования в различных областях деятельности. В AutoCAD присутствует большое количество инструментов, позволяющих выполнить черчение, моделирование и визуализацию.

Эта программа, конечно, не заточена конкретно под расчет лестниц, однако ее функциональность позволяет сделать это быстро и правильно. Например, вы можете нарисовать необходимый объект, а потом сразу же придать ему форму и посмотреть, как бы выглядел он в трехмерном режиме. Изначально AutoCAD покажется сложным неопытным пользователям, однако к интерфейсу быстро привыкаешь, а большинство функций интуитивно понятны.

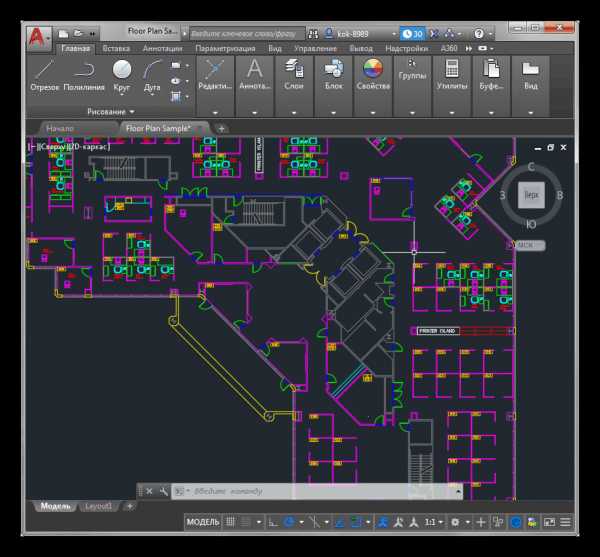

Скачать AutoCAD

3ds Max

3ds Max также была разработана компанией AutoDesk, только ее основное предназначение – выполнение трехмерного моделирования объектов и их визуализация. Потенциал данного софта практически неограничен, вы можете воплощать в нем любые свои идеи, достаточно лишь быть хорошо ознакомленным с управлением и иметь необходимый багаж знаний для комфортной работы.

3ds Max поможет выполнить расчет лестниц, однако процесс будет осуществляться здесь немного иначе, чем в аналогах, представленных в нашей статье. Как говорилось выше, в программе комфортнее всего будет моделировать трехмерные объекты, но встроенных инструментов и функций вполне достаточно, чтобы осуществить чертеж лестниц.

Скачать 3ds Max

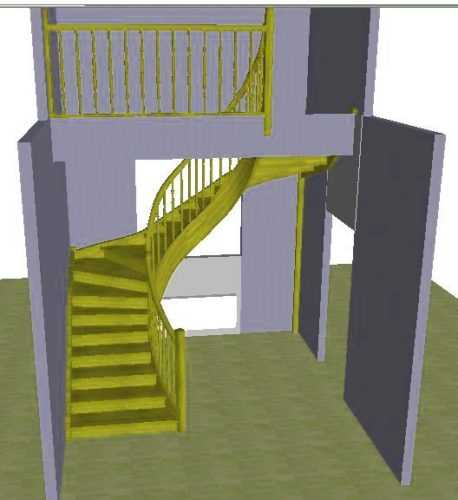

StairCon

Вот мы и добрались до ПО, функциональность которого сосредоточена конкретно на выполнении расчета лестниц. StairCon позволяет сначала выполнить ввод необходимых данных, обозначить характеристики объекта, габариты и указать используемый для постройки и отделки материал. Далее пользователь переходит уже к проектированию в рабочей области программы. Доступно добавление стен, столбов и помостов по заранее заданным параметрам.

Особое внимание хочется уделить объекту «Межэтажный проем». Добавив его на проект, вы обеспечиваете себе доступ к постройке лестницы, например, для перехода на второй этаж. В StairCon встроен русский язык интерфейса, она проста в управлении и присутствует возможность выполнить гибкую настройку рабочей области. ПО распространяется платно, однако на официальном сайте к скачиванию доступна ознакомительная версия.

Скачать StairCon

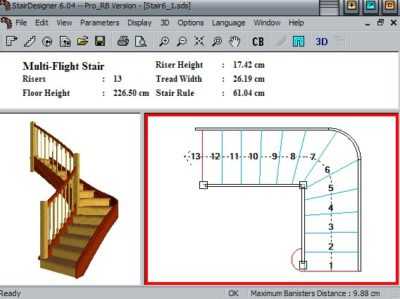

StairDesigner

Разработчики StairDesigner добавили в свой продукт большое количество полезных инструментов и функций, которые исключат появление неточностей в расчетах и сделают процесс проектирования лестницы максимально комфортным. Вам достаточно только задать необходимые параметры, а объект будет спроектирован автоматически с применением всех указанных размеров.

После генерации лестницы вы можете осуществлять ее редактирование, изменять что-то в ней или просматривать ее вариант в трехмерном виде. Управление в StairDesigner будет понятно даже неопытному пользователю, а для работы не требуется наличие дополнительных навыков или знаний.

Скачать StairDesigner

PRO100

Основное предназначение PRO100 – планирование и проектирование комнат и других помещений. В ней присутствует большое количество различных объектов мебели, дополняющих элементов комнат и различных материалов. Расчет лестницы также осуществляется с помощью встроенных инструментов.

По окончании процесса планировки и проектирования вы можете выполнить подсчет необходимых материалов и узнать стоимость всей постройки. Осуществляется процесс программой автоматически, от вас требуется только задать правильные параметры и указать цены на материалы.

Скачать PRO100

Как видите, на просторах интернета находится большое количество программного обеспечения от разных разработчиков, которое позволяет быстро и просто выполнить расчет лестниц. У каждого представителя, описанного в статье, есть свои индивидуальные возможности и функции, благодаря которым процесс проектирования будет осуществляться еще легче.

Мы рады, что смогли помочь Вам в решении проблемы.
Задайте свой вопрос в комментариях, подробно расписав суть проблемы. Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

Да Нет

lumpics.ru

Онлайн расчет размеров лестницы (всех видов) чертежи

Чтобы лестница получилась комфортной для использования, необходимо выполнить множество требований к ее конструкции и форме. Производить расчет лестницы важно также в целях безопасности, ведь она должна выдерживать все возлагаемые на нее нагрузки. Размеры могут варьироваться в зависимости от места их расположения и параметров помещения. В данной статье мы предоставим вам информацию по расчету размеров лестниц со всеми допустимыми нормами.

Для чего необходимо производить расчет лестницы

На этапе проекта дома выполняется множество расчетов, но нам интересны только те, что касаются лестниц. Расчет лестницы на второй этаж в квартире или доме необходимо выполнять в первую очередь из соображений безопасности и для экономии сил и средств.

Выполнение расчетов помогает определить:

  • какое количество материала необходимо для строительства;
  • каким нагрузкам должны соответствовать материалы для придания необходимой прочности конструкции.

Вне зависимости от того, будет ли это лестница на 2 этаж, на чердак, в подвал или смотровую яму в гараже, проведение расчетов поможет не только правильно выполнить работу, но и уберечь от травм, исключая вероятность разрушения конструкции.

Как рассчитать лестницу на второй этаж

Использование онлайн-программы по расчету лестниц, которую вы можете найти на нашем сайте, является одним из самых простых способов расчета.


Также для расчета вы можете воспользоваться формулами из данной статьи.

Размер потолочного проема

Расчет потолочного проема необходимо выполнять, чтобы избежать неудобств при эксплуатации лестницы. Расстояние от лестницы до края потолочного проема должно быть таким, чтоб человеку не нужно было наклоняться при спуске и подъеме.

Потолочные проемы классифицируются по форме исполнения и подразделяются на:

  1. Прямоугольные – наиболее распространенный вариант потолочного проема для простых одномаршевых и многомаршевых лестниц, по ширине проем должен быть на 5 % больше ширины марша, по длине согласно описанным ранее параметрам, чтоб расстояние от лестницы до края проема было не менее роста человека.
  2. Круглые – используются совместно с винтовыми конструкциями, диаметр круга также должен совпадать по диаметру с винтовой лестницей.
  3. Полукруглые – возможно использование в комбинированных вариантах маршевых и винтовых конструкций, параметры по длине и ширине должны так же соблюдаться, как и в ранее описанных вариантах.
  4. Нестандартной формы – самые разнообразные дизайнерские варианты или ситуации, в которых нет возможности использовать ранее предложенные типы проемов.

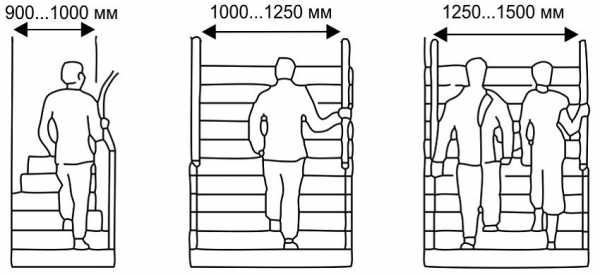

Ширина марша на 2 этаж будет зависеть от функционала лестницы:

  • Для безопасного использования ширина пролета должна быть не менее 90-100 см.
  • Для переноса мебели между этажами и для спокойного расхождения двух людей во встречном направлении необходима ширина 125-150 см.

Длина косоура или тетивы

Для того чтобы определить, какой длины должна быть тетива (косоур), необходимо воспользоваться формулой

a2+b2=c2,

где а – длина марша; b – высота лестницы; c – длина тетивы (косоура).

Рекомендации по ширине, глубине и высоте ступеней

Расчет лестницы в частном доме можно начать с определения количества ступеней, удобно будет воспользоваться приведенной ниже таблицей. На ней представлена зависимость числа ступеней от высоты лестницы и подступенка. Разделив высоту лестницы на высоту подступенка, получим число, округлив которое, получаем нужное число ступеней.

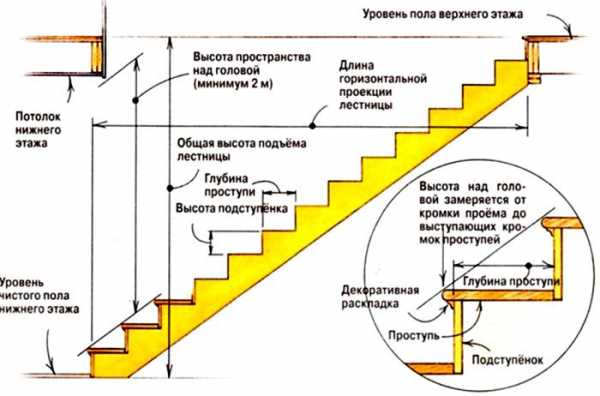

От угла наклона конструкции, зависит размер подступенка. На рисунке ниже представлены оптимальные углы наклона для разных видов лестниц и пандусов. Оптимальный угол наклона в жилых помещениях это 24-37°, что соответствует примерно 140-180 мм, на рисунке область выделена зеленым цветом.

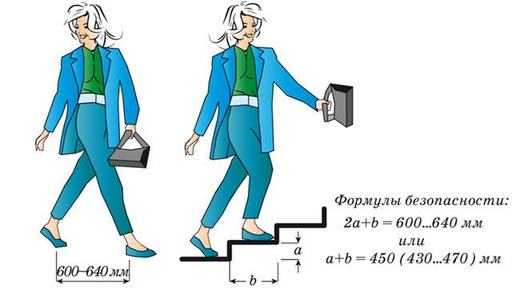

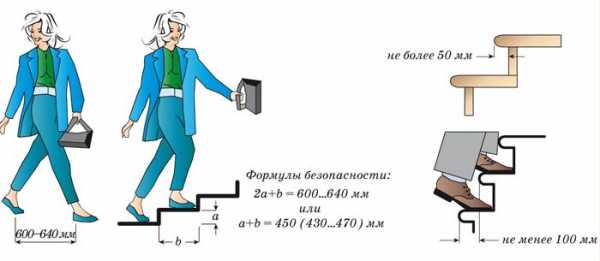

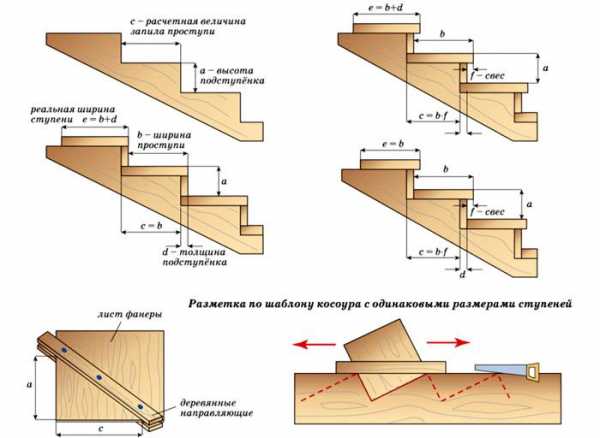

Для определения ширины ступени удобнее воспользоваться формулой, приведенной на рисунке, зависимость ширины шага (600-640 мм) и высоты подступенка. Есть ряд ограничений, которых надо придерживаться при расчетах:

  • край проступи не должен свисать более 50 мм;
  • ширина проступи не должна быть менее 100 мм.

Ширина ступенек исходя из формулы равна: 600 — 2*160 = 280 мм.


В том случае если ширина ступеней будет меньше расчетной, это приведет к большим проблемам при спуске из-за того, что нога не будет полностью вставать на ступень.

   От чего могут зависеть параметры ступеней

Основной параметр, от которого зависит любая прямая лестница, поворотная или винтовая, это размеры помещения, в котором она располагается.

При не очень большой площади помещения, в которое необходимо уместить прямую одномаршевую лестницу, придется изменить угол наклона конструкции на более крутой, чтобы сократить длину тетивы. Изменение угла наклона напрямую влияет на все параметры ступеней, кроме их длины, зависимость представлена на рисунке.


Для сохранения оптимальной высоты подступенка необходимо уменьшение ширины ступени.

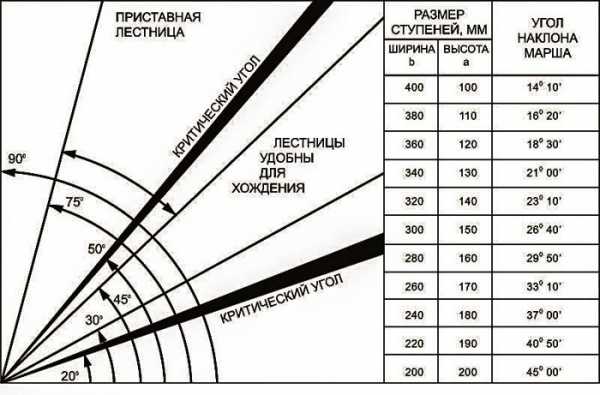

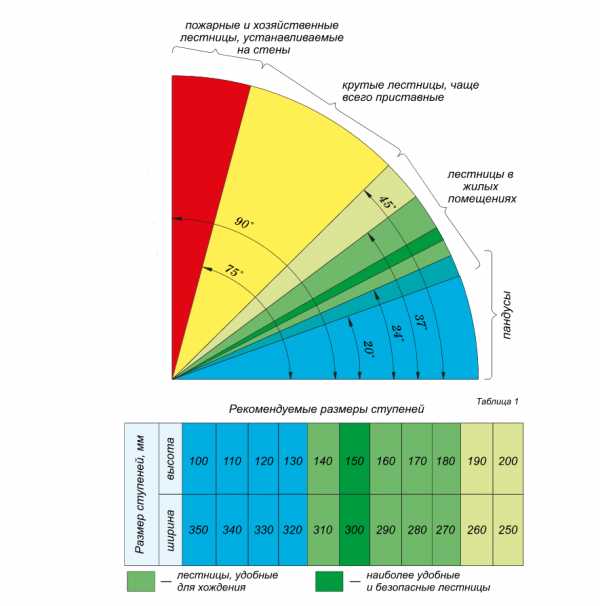

Расчет угла наклона лестницы

В зависимости от угла наклона, лестницы подразделяются:

  • пандусы — угол наклона до 30°;
  • Для жилых помещений — уклон 30-45°;
  • 45-75° — приставные, крутые;
  • более 75° — эвакуационные, пожарные.


Зная принципы расчета угла наклона лестницы, вы сможете спроектировать и построить удобную лестницу.

Особенности расчета поворотных лестниц

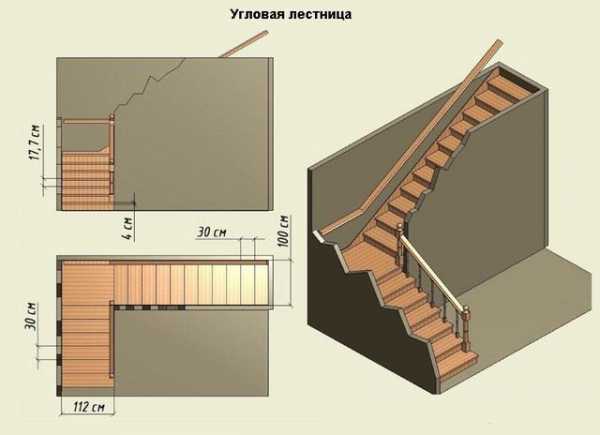

Различают ряд способов расчета поворотных конструкций. Расчет П-образной лестницы практически ничем не отличается от расчета лестницы с поворотом на 90°.

Методы расчета угловых лестниц:

Самым простым способом расчета является метод пропорций, варианты расчетов другими методами вы сможете найти на нашем сайте. Также вы можете воспользоваться строительным калькулятором нашего сайта для расчета П-образных и Г-образных лестниц.

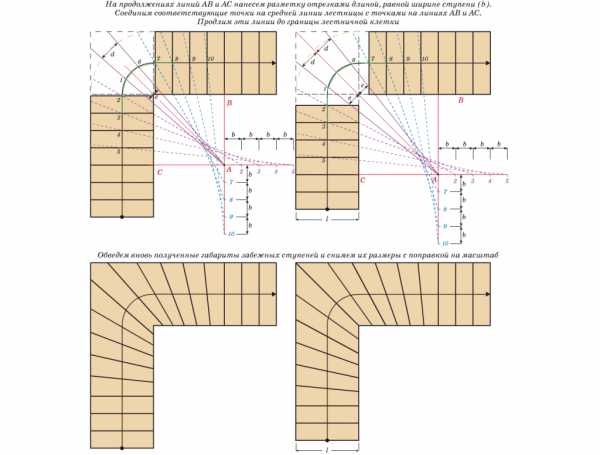

Графический метод

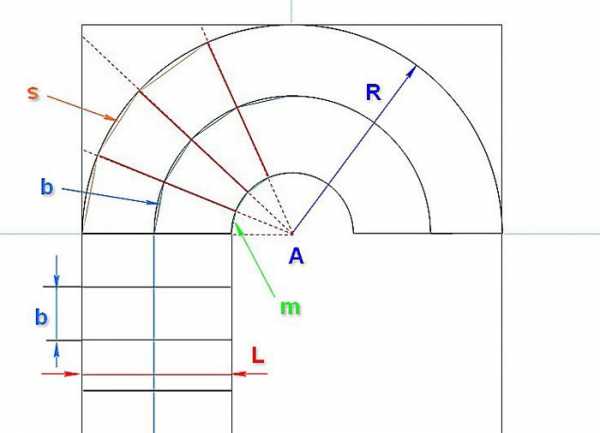

Метод основан на пропорциональном размещении ступеней в месте поворота, расчет лестниц с поворотом на 90 и на 180° идентичный. Рассмотрим на примере расчет П-образной лестницы:

  1. Начертить лестницу (вид сверху) в масштабе с обозначением крайних к повороту ступеней и центрального поворотного столба.
  2. Провести ось посередине лестницы (по центру опорного столба).
  3. С обеих сторон от оси необходимо нарисовать равносторонний прямоугольный треугольник.
  4. Делим гипотенузу треугольника на 3 равные части.
  5. Соединяем линиями центральный поворотный столб с отметками на гипотенузе, в результате чего каждая из сторон, разделенных осью из п. 2, оказывается разделена на 3 части.

Особенности расчета винтовых лестниц

Принцип расчета винтовых конструкций во многом схож с расчетами простых маршевых и поворотных лестниц, но, конечно же, есть моменты, на которые следует обратить внимание из-за конструктивных особенностей.

Делая винтовую лестницу на второй этаж своими руками, вы должны знать, что существуют определенные рамки в размерах винтовых лестниц, за пределы которых не желательно выходить из соображения безопасности и удобства использования:

  • глубина ступени в средней линии не менее 200 мм;
  • на расстоянии 150 мм от опорной стойки не менее 100 мм;
  • в широкой части у кромки не более 400 мм;
  • диаметр лестницы от 1300 до 3300 мм;
  • ширина марша от 530 до 1430 мм;
  • диаметр проема от 1300 до 3300 мм.




Рассмотрим на примере расчет винтовой лестницы для помещения высотой 2700 мм с шириной марша 1000 мм.

  1. Необходимо рассчитать диаметр будущей лестницы и, соответственно, диаметр потолочного проема. Главное при расчетах к удвоенной ширине марша не забыть добавить диаметр центрального опорного столба, при такой ширине марша он должен быть не менее 200 мм. В итоге получаем: D=1000+1000+200=2200 мм. Данный размер попадает в описанные раньше параметры.
  2. Определим радиус подъема, который равен сумме половины ширины марша и радиуса опоры. Rn=500+100=600 мм. Берем половину ширины марша по причине того, что в середине пролета самая оптимальная ширина проступи, которая составляет 200 мм.
  3. Зная радиус подъема Rn=600 мм и ширину проступи 200 мм, определим количество ступеней на один виток лестницы по формуле: L=2πr/200=2*3,14*600/200=18,84. Округлив полученное число, узнаем, что один виток состоит из 19 ступеней.
  4. Для вычисления высоты ступени необходимо определить расстояние между витками лестницы. Рассмотрим пример использования лестницы людьми, чей рост не более 180 см. В таком случае расстояние между витками должно быть не менее 200 см. Таким образом, определяем, что высота ступеней составляет 2000/19=105 мм.
  5. Число ступеней для нашего помещения высотой 2700 мм составляет 2700/105=26 шт.

Рассчитать лестницу возможно от обратного, задав комфортную высоту ступеней, о которой мы писали в начале статьи, составляющую от 16 до 18 см. Таким образом, мы получим, что на один виток необходимо:

2000/160=13 шт. ступеней, а, соответственно, на всю лестницу:

2700/160=17шт.
Такой вариант будет более экономичным, ввиду того что для всей лестницы потребуется на 9 ступеней меньше.

Какой из предложенных вариантов использовать, выбирать вам. Разница в том, что подъем по винтовой лестнице более крутой, чем по простой маршевой, и использование менее высоких ступеней облегчает подъем.

Как рассчитать чердачную лестницу в доме

Чердачная складная лестница рассчитывается так же, как и простая приставная, исходя из того, что угол наклона составляет 65°.  Для определения длины лестницы необходимо воспользоваться формулой:

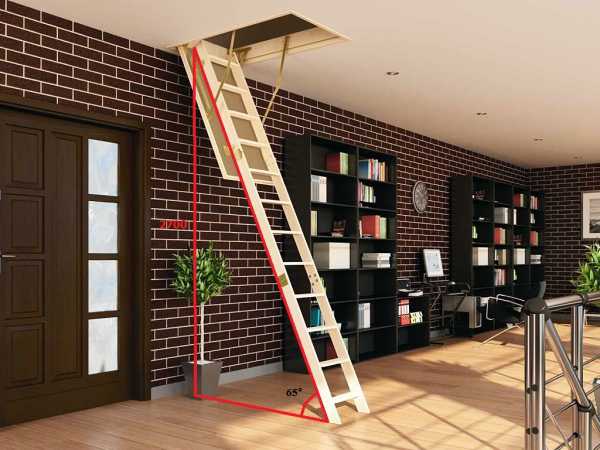

c = b/sin65°,

где c – это длина лестницы, которая стоит под углом 65°, b – это высота помещения (в нашем примере эта высота составляет 2700 мм). Воспользовавшись инженерным калькулятором, получим, что c=2700/0,9063=2979,15. Округлив, получим, что длина составляет 2980 мм.


Высота ступеней составляет 25 см, ширина лестницы в зависимости от предпочтений 50-70 см. Информацию о том, как из простой приставной получить складную чердачную лестницу, вы сможете также найти на нашем сайте.

gidlestnic.ru

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками

Созданию лестницы предшествует этап разработки проекта. На этапе конструирования инженер:

  • разрабатывает чертеж будущей конструкции с учетом пожеланий заказчика;

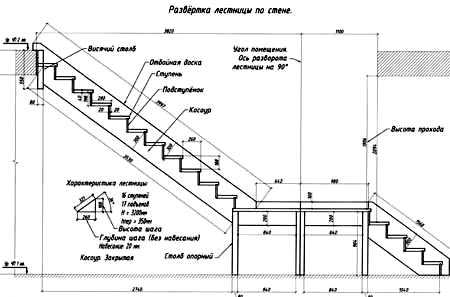

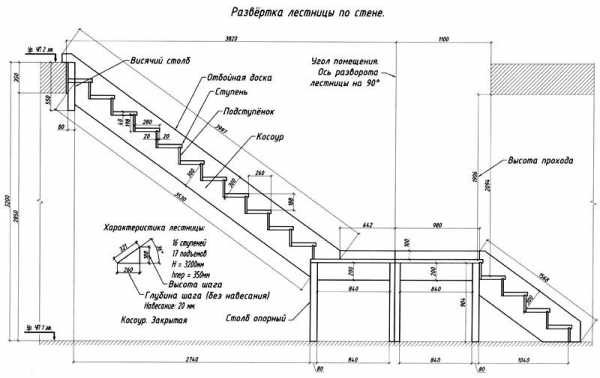

    Чертеж маршевой лестницы

    Чертеж винтовой лестницы

  • рассчитывает нагрузки и, учитывая их, корректирует конструкцию;
  • рассчитывает габариты лестницы (ширину, уклон, высоту и глубину ступеней) с учетом высоты этажа и проема, рассчитанного под установку марша;

    Высота проема

    Расчет шага

Ширина лестничного марша

Расчет угла наклона лестницы

  • дополнительно может выполнить визуализацию, чтобы можно было оценить, как будет смотреться лестница в реальных условиях.

    Визуализация лестницы

Конечно, любую работу лучше доверять профессионалам. Но если есть желание сэкономить 30-40% от стоимости лестницы, то описанную работу можно выполнить самостоятельно при помощи специального программного обеспечения.

Онлайн-конструктор 3d расчета

Разработать 3d модель лестницы своей мечты под силу каждому. Для этого в интернете существуют онлайн-сервисы.

Онлайн-конструктор лестницы

Работают они достаточно просто. Пользователь должен задать следующие параметры:

  • тип лестницы;
  • длину марша;
  • ширину и высоту ступени;
  • материал конструкции.

Дополнительно можно из предложенного списка выбрать цвет тонировки и декоративное оформление конструкции.

Конструирование ж/б лестницы

Подобные программы можно встретить на сайтах производителей лестниц. В этом случае можно не только посмотреть воочию на созданную своими силами лестницу, но и узнать в какую сумму обойдется ее изготовление у конкретного производителя.

Проектирование своими руками - программа калькулятор

Ну а если необходимо запроектировать лестницу «с нуля», то потребуется программа калькулятор. На сегодняшний день существуют программы, которые специализируются на проектировании лестниц. К таким относятся StairCon, Stair Designer, Compass/ND, Consultec Stairon.

Скрин с программы StairCon

Проектирование лестницы в программе Compass/ND

Скрин с программы Consultec Stairon

С их помощью можно:

  • рассчитать количество ступеней и их высоту;
  • подобрать уклон;
  • создать чертежи и 3d модель;

    Проектирование угловой лестницы

  • наложить текстуру;
  • посчитать смету.

Как правило, для того чтобы получить готовый проект, для программы достаточно следующих исходных данных:

  • тип лестницы;
  • ширина и длина проема;
  • высота проема;
  • толщина перекрытия.

Строительный калькулятор Житова

Описанные программы, конечно же, облегчат задачу проектирования и позволят сэкономить немаленькую сумму, но и сами они стоят не дешево.

Меню строительного калькулятора Житова

В качестве альтернативы можно воспользоваться строительным калькулятором Житова, который в онлайн-режиме поможет рассчитать деревянную, металлическую или железобетонную лестницу.

Расчет прямой лестницы в строительном калькуляторе Житова

Конструирование одномаршевой лестницы начинается с того, что программа запрашивает следующие данные:

  • желаемые размеры ступеней;
  • размеры выступа на ступенях;
  • размеры проема;
  • минимальную ширину косоура;
  • положение начальной ступени по отношению к уровню пола 2-го этажа;
  • направление подъема.

На основании этих данных программа рисует чертеж с указанием основных размеров конструкции и углов ступеней по отношению к тетиве, с разметкой основных размеров ступеней.

Следует учесть, что проектирование в программе производится с учетом эргономических требований. В соответствии с которыми, уклон лестницы должен быть 30-40, высота ступени – не более 25 см, а глубина ступени – 28-31 см.

Рекомендуемые размеры лестницы

Ну а если есть желание творчески подойти к процессу создания лестницы для собственного дома, то можно вооружившись калькулятором, карандашом и бумагой выполнить расчет и чертеж самостоятельно.

Как правильно рассчитать лестницу

Винтовую металлическую

Конструирование винтовой лестницы начинают с замеров высоты помещения (Н) и размера проема (D1). Высота помещения измеряется от уровня чистого пола нижнего этажа до уровня пола верхнего этажа. От размера проема зависит то, какого диаметра (D2) можно установить лестницу.

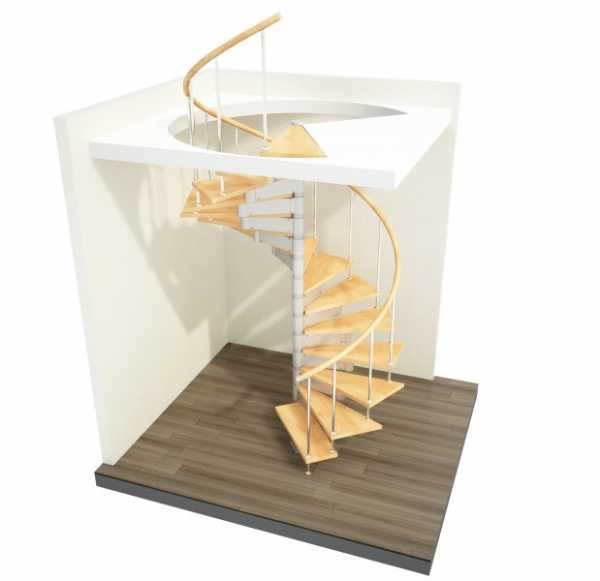

Винтовая лестница

Диаметр лестницы принимают чуть меньшего размера, чем проем. Для того чтобы подъем по лестнице был удобным и безопасным диаметр принимают 1500-2000 мм.

Разновидность винтовых лестниц

Определив диаметр, находят длину ступени (D3): D3= D1/2-d, где

d- внутренний диаметр. Его принимают с учетом диаметра опорной стойки. Обычно эта величина равняется 100-200 мм.

Для дальнейших расчетов, необходимо определиться с углом поворота лестницы. Если вход и выход с лестницы будет находиться на одной линии, то поворот лестницы составляет 3600.

Лестница с углом поворота 360 градусов

На следующем этапе определяют длину марша по формуле: L = 2πR, R= D2/2. Так как нужно определить длину марша по линии подъема, а он отступает от края комнаты на 2/3, то формула принимает вид: L = 2*2/3πR.

Зная длину марша и выбрав глубину проступи (h1) можно рассчитать количество ступеней (n): n= L/ h1. При этом оптимальная глубина проступи составляет 25-27 см. Если при расчете получают нечетное число, то его округляют. Как правило, уровень верхней ступени совпадает с полом верхнего этажа, поэтому ее при расчете не учитывают.

Глубина проступи винтовой лестницы

Если поделить высоту помещения на количество ступеней, то узнаем ее высоту. Нормальной считается высота ступеней 17-18 см. Если получилась высота больше, то необходимо увеличить количество ступеней.

Чтобы убедиться, что лестница полностью соответствует нормам эргономики, необходимо вычислить глубину проступи по линии движения и по внешнему краю. Для этого нужно длину марша разделить на количество ступеней. Полученное значение глубины проступи по линии движения должно быть 20-25 см, а по внешнему краю – 30-35 см. Глубину проступи внутри марша можно рассчитать или принять 100-200 мм.

На основании этих расчетов строят чертеж винтовой лестницы и рассчитывают необходимое количество материалов.

Чертеж винтовой лестницы

Как правильно рассчитать лестницу из дерева на второй этаж

С поворотом на 900

Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.

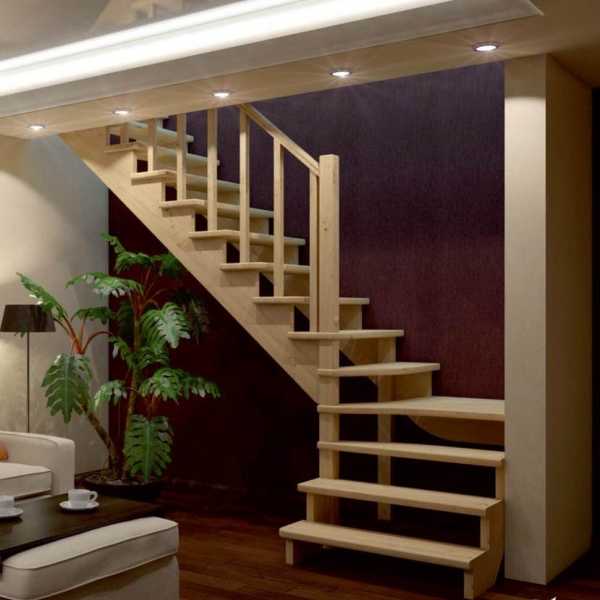

Деревянная лестница с поворотом на 90 градусов

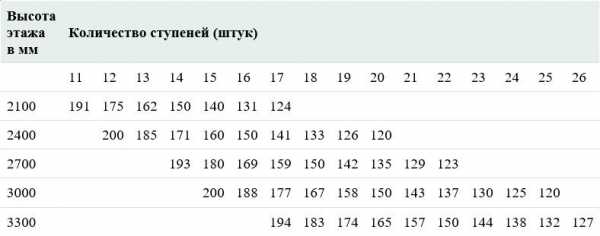

Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.

А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2

Расчет лестницы с поворотом на 90 градусов

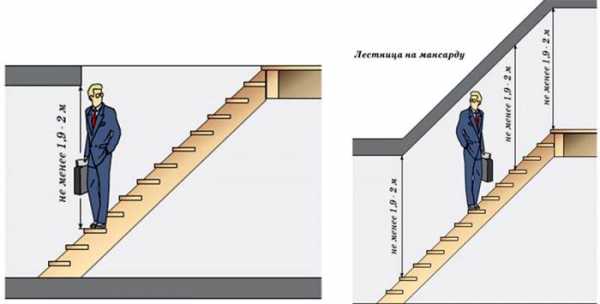

Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:

  1. От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
  2. Значение из первого пункта умножить на высоту ступени.
  3. От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.

Если число получилось меньше нормы, можно предпринять следующее:

  • увеличить проем;
  • уменьшить количество ступеней, тем самым увеличив их высоту.

Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 900.

Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 900. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.

Лестница в небольшом помещении

Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.

Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).

Расчет количества ступеней

Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.

Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.

С поворотом на 1800 и площадкой - чертежи

Двухмаршевую лестницу с поворотом на 1800 принято устанавливать при высоте этаже больше 3 м.

Двухмаршевая лестница с поворотом на 180 градусов и площадкой

Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.

Чертеж двухмаршевой лестницы

Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.

Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.

Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.

Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.

Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.

Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.

Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи


lestnicypro.ru

Расчет лестницы онлайн: калькуляторы, чертежи, формулы

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Лестница – это практичный и важный атрибут в доме, помогающий свободно перемещаться между этажами. Но он не только соединяет уровни, но и выполняет эстетическую функцию. Перед монтажом этой конструкции требуется провести тщательные расчеты. Ведь от длины, размеров ступеней и уклона зависит комфорт идущих по ней людей. А неправильная конструкция может привести к ушибам и травмам. Предлагаем выполнить расчет лестницы онлайн. Специально для наших читателей мы разработали массу полезных и наглядных калькуляторов.

Для комфортного передвижения по лестнице необходимо выполнить грамотные и простые расчеты

Содержание статьи

Лестница в частном доме как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

  • имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
  • размеры и площадь под постройку лестницы;
  • уровень безопасности конструкции;
  • толщина стен, к которым будет монтироваться лестница;
  • окружающий интерьер в помещении, где будет размещаться конструкция.

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

  • несущие стены должны выдерживать лестничную конструкцию;
  • опорные части должны устанавливаться под определенным углом и на специальную поверхность;
  • важно выдерживать рекомендуемое расстояние между ступеньками;
  • перила должны выдерживать определенную нагрузку в 400 Н;
  • необходимо выдерживать правильное расстояние между тетивами;
  • между пролетами также должно быть необходимое расстояние;
  • марши должны иметь зазор и одинаковый уклон.

Основные составляющие элементы

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкцииИз чего могут состоять (варианты)
Несущая конструкцияТетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.

Косоуры – поддерживают ступеньки в нижней части.

Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.

Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.

Несущие детали могут выполняться из разных материалов.

СтупениСтупени могут быть дугообразными, забежными, скошенными или прямыми.

Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.

ОгражденияОграждения гарантируют безопасное перемещение. К ним относятся следующие элементы:

Балясина представляет собой вертикальную стойку, которая поддерживает перила;

Перила используются для ограждения маршей и площадок;

Поручень – наклонный элемент перил, который фиксируется на балясинах. Иногда поручни могут монтироваться к стене

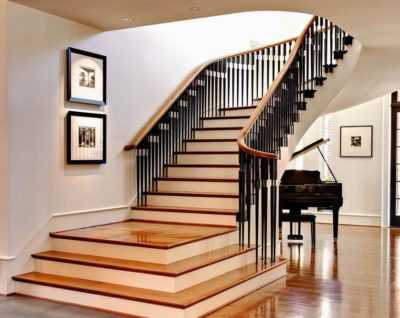

Фото различных дизайнов лестниц

При самостоятельном конструировании нужны знания о том или ином их виде. В частном строительстве часто используются маршевые типы, винтовые или на больцах. В качестве материалов применяется дерево, железобетон, камень или металл.

Итак, прежде чем приступить к онлайн-проектированию лестниц, давайте подробно рассмотрим каждый вид.

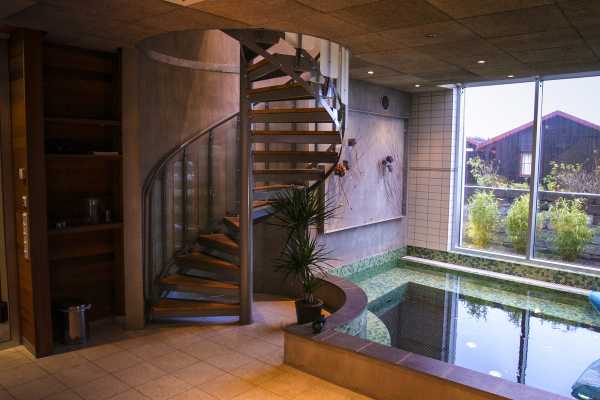

Винтовая

Такой вариант популярен в частных домах. Тем более для его обустройства не требуется много полезной площади. Лестница состоит из ступеней, стойки и поручней. Винтовые конструкции могут быть не только круглыми, но и квадратными или даже восьмиугольными.

Лестница чаще всего имеет металлический каркас, но бывают и полностью деревянные модели. Как выглядят винтовые виды вы можете посмотреть в небольшой фотогалерее ниже:



На косоурах

Нередко используются и лестницы на косоурах. Они отличаются высокой безопасностью, лаконичным внешним видом и множеством вариантов в декоре. Их делают как с подступенями, так и без них. Способ фиксации ступеней зависит от количества балок, которые монтируются к основанию.

На фото ниже продемонстрировано, какой оригинальный дизайн можно создать, если взять за основу традиционную модель.

Вариант на одном косоуре

Конструкция на ломанных косоурах

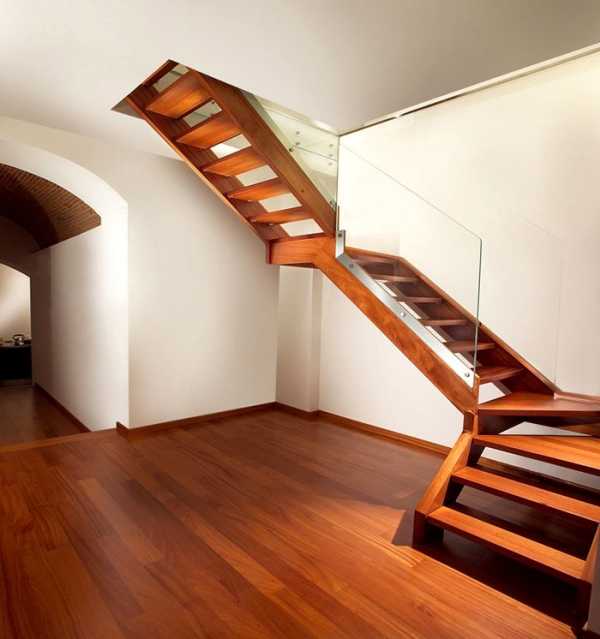

На тетивах

Такие конструкции отличаются изысканным внешним видом, и они превосходно подходят для классических интерьеров. Ступени фиксируются к опорным балкам с внутренних сторон. Такие изделия делаются из дерева или металла.

Конструкция из древесины на тетивах

На больцах

Эти лестницы часто делают из металла, но могут использоваться и комбинированные варианты. Все элементы крепятся при помощи болтов и штырей, поэтому они долговечные и прочные. Опорная балка фиксируется к полу с помощью металлических стержней. Достоинством конструкции является возможность ее реконструкции и разборки.

Легкая конструкция на больцах

Маршевые

Маршевые модели популярны благодаря простой конструкции. Для их обустройства требуется свободное пространство около трех метров. Чтобы сэкономить пространство применяются поворотные маршевые лестницы с промежуточными площадками.

В частном строительстве их выполняют из дерева, камня, бетона или металла.



Статья по теме:

Лестницы на второй этаж в частном доме. Подробный обзор существующих видов лестниц и практическое руководство по монтажу в отдельном материале.

Основные технические параметры

Чтобы правильно выполнить расчет лестницы на второй этаж своими руками, необходимо иметь представление об важных параметрах такого сооружения:

  • угол наклона должен варьироваться в пределах 30÷50 градусов, а лучший вариант – 45°;
  • ширина ступеней должна быть 22÷30 см. Самый комфортный вариант – 25 см;
  • высота подступенка 15÷20 см;
  • высота перил 90÷120 см;
  • минимальная ширина – 80 см.

Важные технические параметры для лестничной конструкции

Количество ступеней можно определить путем деления высоты планируемой конструкции на выбранную высоту подступенка. Лестничный уклон подразумевает отношение высоты подступенка к ширине проступи.Для определения всех этих параметров лучше использовать специальные формулы или калькуляторы.

Подробная схема лестницы

Калькулятор расчета длины пролета

Крайне необходимо знать длину пролета марша. Этот параметр поможет вам при заказе материалов для поручней и косоуров. Проектная длина позволит обеспечить необходимый запас. Расчет производится по следующей формуле:

L = √(D² + H²), где

  • L – длина лестничного пролета;
  • D – длина горизонтальной проекции;
  • Н – высота горизонтальной проекции.

Чтобы осуществить такой расчет лестницы на второй этаж используйте калькулятор ниже.



Калькулятор расчета длины проема в перекрытии

Важным параметром является проем перекрытия, через который проходит лестничный марш. От любой точки лестничной поверхности должно быть безопасное расстояние до перекрытия.Чтобы провести расчет лестницы по этому показателю также предусмотрен специальный онлайн-калькулятор.

Длина проема определяется по следующей зависимости:

S = (V + P) / tg α, где

  • V – высота прохода;
  • α – угол крутизны марша;
  • P – толщина перекрытия.

Основные виды лестничных конструкций

Рассмотрим существующие типы лестничных конструкций:

  • по назначению лестницы могут быть междуэтажными, входными с улицы, внутридомовые или служащие для дизайна;
  • по конструкции бывают спиральными, складными, круговыми, одномаршевыми или многомаршевыми;
  • лестницы могут быть открытого или закрытого типа, а также отличаться по форме ступеней.

Конструкционные особенности

Лестницы могут различаться и по площадкам, которые бывают овальными, круглыми, квадратными, прямоугольными и криволинейными. Ступени могут быть открытыми с открытым пространством под проступенями, а также закрытыми, когда между проступенями монтируются подступеньки.

Популярные разновидности

Основные материалы и нюансы онлайн-расчета лестницы

Существует большой выбор разных материалов для строительства, но особой популярностью пользуется древесина. Изделия из нее отличаются экологичностью и привлекательным внешним видом. Древесину необходимо выбирать качественную. Перед использованием древесина должна быть обработана специальными защитными пропитками.

Металлические конструкции популярны из-за устойчивости к возгораниям, но они подвержены коррозии. Есть некоторые нюансы, как рассчитать лестницу на второй этаж в зависимости от материалов.

Лестница из комбинированных материалов

Расчет деревянной лестницы

Чтобы провести расчеты нужно знать требуемые размеры и определить величины, которые повлияют на проектирование.

Для проекта потребуются следующие размеры:

  • высота проема, то есть расстояние от пола и до потолка по линии у верхнего конца лестницы;
  • длина проема - это расстояние от конца проема до поверхности первой ступени по горизонтали;
  • количество ступенек. Чтобы определить нужно высоту конструкции разделить на высоту подступенков;
  • ширина шага и ширина лестницы;
  • высота подступенка и глубина проступи;
  • высота поручней и толщина ступеней;
  • длина лестницы вычисляется с помощью умножения ширины проступи и количества ступеней;
  • ширина косоура и размер выступа края ступени.

После выполнения необходимых расчетов все показатели отображаются на чертеже.

Особенности устройства конструкции из дерева

Расчет металлической лестницы

Даже  при использовании металла в качестве материала требуется учитывать некоторые особенности. Например, часть деталей будет фиксироваться сварочными швами. Важно, чтобы сплав хорошо поддавался такой обработке и мог выдерживать большие нагрузки.

Для обустройства косоуров рекомендуется использовать трубы, профильные уголки и швеллеры.

При расчете металлической конструкции необходимо уделить внимание распределению нагрузки. Для этого следует вычислить массу всех ступеней с учетом их площади и количества. Чтобы рассчитать расчетную нагрузку результат умножают на коэффициент надежности 1,1. Чтобы узнать максимальную нагрузку результат умножается на 1,4. Места с дополнительной нагрузкой рекомендуется укрепить болтами. При обустройстве перил и ступеней допускается комбинация металла с деревом.

Чертеж металлической конструкции

Статья по теме:

Самым надежным вариантом считаются лестницы на второй этаж на металлическом каркасе. Какие имеются схемы и как их реализовать на практике для создания надежной конструкции мы и поведаем в публикации.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

  • высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
  • длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
  • ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

  • 1÷1,2 метра – обеспечит комфортное передвижение;
  • 1,5 метра – высокий уровень комфорта;
  • 0,8÷1 метр может применяться для лестницы, установленной у стенки;
  • менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:



Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

  • h – высота ступеньки;
  • b – ширина проступи;
  • 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

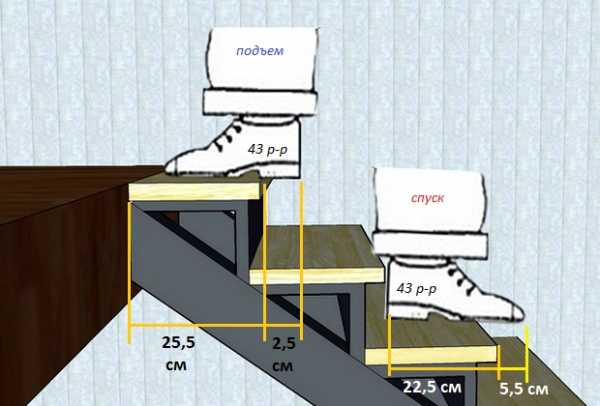

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

  • h = G × sin α= G × cos (90 – α);
  • b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.



Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:



Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

  • у бытовых лестниц угол варьируется от 30 до 45 градусов;
  • для пологих конструкций и пандусов – 30;
  • у приставных и крутых вариантов – 45÷75;
  • хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

  • D – длина горизонтальной проекции лестницы;
  • H – высота лестничного марша;
  • α – угол крутизны.



Калькулятор анализа взаимозависимости угла наклона лестницы и размера ее горизонтальной проекции

Чтобы правильно рассчитать параметры лестницы используйте онлайн-калькулятор выше для анализа зависимости уклона конструкции и размера ее проекции.

Провести расчеты можно двумя способами:

  • если нужно возвести лестницу с конкретным углом, тогда расчет покажет, какое место под нее следует выделить;
  • если размеры под лестницу уже определены, тогда можно узнать необходимый угол наклона.

Если не хватает места для одномаршевой конструкции, то используется два марша. В этом случае для каждого из маршей проводятся отдельные расчеты.

От правильного угла наклона зависит комфортное перемещение

Особенности проведения расчета лестниц различного типа

Для грамотного расчета лестницы необходимо знать общие неизменные величины. Например, промежуток между потолком и верхней ступенькой должен равняться не менее двух метров. Количество ступенек в марше должно быть не менее 3, но и не более 16. Комфортная конструкция получится, если показатель крутизны находится в пределах 30-40 градусов. Учитываются и размеры ступеней лестницы. Рассмотрим особенности расчета для разных лестничных конструкций.

Чертеж деревянной лестницы

С забежными ступенями с поворотом на 90° и 180°

Определенные особенности имеет расчет с забежными ступенями. Они имеют трапециевидную форму. При этом высота и ширина проступей остается, как и на маршевом участке. Для проведения расчетов используется калькулятор сторон забежных ступеней. Лестница с поворотом 90 градусов рассчитывается также, как и конструкция с поворотом 180. Для расчета применяется формула Бонделя.

При вычислении размеров нужно учитывать, что ширина с узкой стороны не должна быть менее 100 мм, а нависание поворотной ступени не должно быть более 50 мм.

Для расчета ступеней с поворотом 90 и 180 градусов применяется одинаковая схема.

Лестница с поворотом и с забежными ступенями

В нижней части схемы показан прямой лестничный марш. L – ширина марша, а b–ширина ступеней. По центру идет линия, которая на повороте трансформируется в дугу. Ее также называют «линией хода», так как человек перемещается по ней. Точка А представляет собой центром дуг, необходимых для поворота лестницы.

Радиус R равен кратчайшему расстоянию от центра А до внешней стороны прямого марша. От края последней прямой ступеньки ведутся хорды, длина которых равняется ширине ступени лестницы. Через концы этих линий проводятся линии к точке А. Они и определяют контуры забежных ступеней. Ширина марша и ступеней является величиной постоянной, поэтому габариты ступеней полностью зависят от радиуса. Быстро определить размеры поможет калькулятор.

Специалисты рекомендуют делать количество ступеней в поворотной лестнице  с забежными ступенями нечетным. Это позволит начинать подъем и спуск с опорной ноги.

Статья по теме:

Лестница на второй этаж своими руками из дерева с поворотом на 90. Пошаговое руководство по расчету и монтажу лестниц с поворотом на 90 градусов в отдельной публикации нашего онлайн-журнала.



Онлайн-калькулятор расчета сторон забежных ступеней

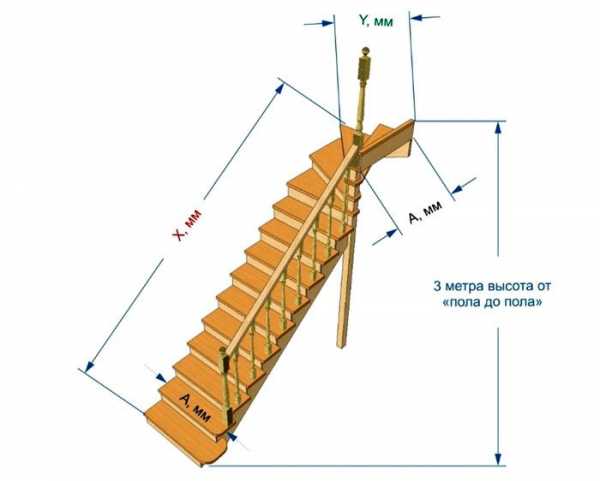

Параметры для расчета прямой лестницы

Для расчета прямой лестницы используются такие параметры:

  • y – высота проема;
  • х – ширина проема;
  • h – минимальный показатель ширины косоура;
  • z – толщина ступенек;
  • f – размер выступа ступеней;
  • sp – расположение первой ступени относительно поверхности уровня пола на втором этаже.

Удобство лестницы рассчитывается по формуле: глубина ступени+2 высоты ступени. Расчет ступеней зависит от высоты между этажами и ступенями. По полученным результатам можно выполнить чертеж, где будут обозначены все углы и размеры.

Расчет для прямой конструкции

Особенности расчета двухмаршевой лестницы на косоурах с поворотом на 180°

Такие разновидности бывают:

  • на прямых косоурах;
  • на косоурах в виде зигзага.

Варианты поворотных лестниц рассчитываются с учетом площадок. Важно указать высоту от поверхности нижнего пола и до поверхности пола на втором этаже. Также необходимо указать длину проема и рассчитать ширину и высоту ступеней, размеры нижней и верхней тетивы, а также угол наклона.

Поворотная двухмаршевая лестница

Нюансы проектирования трехмаршевой лестницы на косоурах с поворотом на 180°

При проектировании особое значение имеет ее стойкость. Лестница подвергается временной нагрузке, но ее величина может меняться. При расчете трехмаршевой конструкции необходимо сначала выяснить основные параметры здания. Это высота этажа, ширина марша и уклон лестницы. С помощью данных показателей можно  не только вычислить размер марша, но и сделать его максимально удобным.

Важно определить просвет в верхней части лестницы. Но прежде всего, нужно вычислить высоту одного марша. Данный размер – это соотношение между высотой этажа и цифрой 3. Затем необходимо подсчитать количество проступей и подступенков в марше.

Трехмаршевый вариант

Расчет винтовой лестницы

Винтовая лестница представляет собой конструкцию с расположенными по кругу ступенями. Чтобы установить такое сооружение достаточно площади окружности, внутри которой будет устанавливаться несущая опора.

При расчете необходимо учитывать, что радиус круга и есть длина ступени. Если в конструкции все ступени поворотные, то соотношение узкой и широкой части равняется 10 и 25 см. Высота ступенек рассчитывается по аналогии с маршевыми моделями.

При расчете учитываются следующие моменты:

  • необходимо определить место установки центральной опоры;
  • длина ступенек и ширина пролета вычисляется, как расстояние от опо

homemyhome.ru
