Программа расчет металлической лестницы – 3D Расчет металлической лестницы — онлайн калькулятор

программа расчета ступеней и площадки

Когда вы беретесь за выполнение таких работ, как металлическая лестница своими руками расчеты в этом деле крайне важны. С одной стороны может показаться, что рассчитать параметры конструкции для подъема и спуска не так уж и сложно, однако на практике при изготовлении лестницы может выявиться масса серьезных дефектов, которые нельзя будет исправить. И тогда придется выполнять заново не только все расчеты, но и полученную конструкцию.

Довольно часто используется для таких задач, как расчет металлической лестницы программа, которая называется калькулятором. Она в значительной степени облегчает вычисление параметров. Но, даже пользуясь ею, не забывайте, что технологию, согласно которой осуществляется вычисление, лучше освоить досконально самому, чтобы иметь возможность проконтролировать и скорректировать полученные данные, если они не будут полностью соответствовать имеющимся условиям вашего помещения.

Один из вариантов программы для вычисления

Параметры, используемые в расчетах

Расчет металлической лестницы на второй этаж, как впрочем и конструкции и любого другого материала осуществляется на основе специальных формул, где используются основные параметры.

Перед тем, как приступить к расчетам вам следует определиться с местом размещения конструкции в вашем доме, расположением лестничной площадки и прочими нюансами.

Конструкция с двумя маршами (процесс изготовления)

Рекомендации к работе:

• Лучше всего, если ваша конструкция будет соединять именно те помещения, где имеется высокий уровень пешеходной нагрузки. Например, вход на второй этаж выгоднее всего будет разместить рядом с коридором или прихожей.
• Конструкции с одним или двумя маршами будут занимать достаточно большую площадь. Поэтому монтаж таких лестниц в небольших помещениях нежелателен. Целесообразнее в целях экономии пространства в маленькой комнате устанавливать винтовую лестницу или сборную.

Двухмаршевая и винтовая конструкция

• Расчет металлической лестницы и ее размещения нужно производить так, чтобы выход на второй этаж располагался в самом удобном месте. Нельзя чтобы непосредственно над выходом находилась наклонная кровля, как это бывает, если в вашем доме имеется мансардный этаж, поскольку в темное время суток вы рискуете получить травмы при перемещении по лестнице.

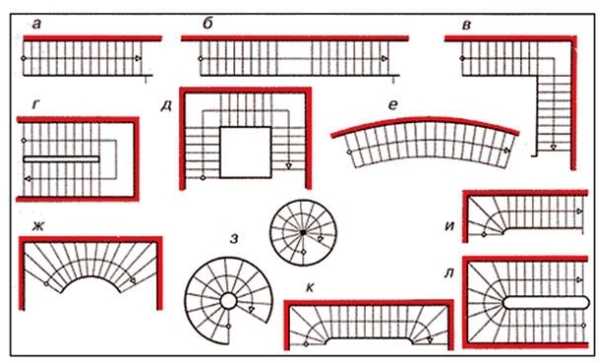

Варианты конструкций на чертеже

• В верхней своей части и нижней конструкция обязательно должна быть оснащена свободными площадками, минимальная ширина которых должна составлять не менее 0,8 м. Этот фактор оказывает значительное влияние на выбор места для размещения лестницы, ведь не каждое помещение позволяет устанавливать крупногабаритные конструкции.

Обратите внимание! Использование раздвижной лестницы или конструкции складного типа можно назвать дополнительным вариантом. Для того чтобы получить стабильную и надежную конструкцию и при этом сэкономить место, лучше отдать предпочтение винтовой лестнице.

Основные параметры конструкции

Расчет металлического каркаса лестницы – это первое, что вам предстоит сделать. Разумеется, применяя современные калькуляторы, вы сможете спланировать свою конструкцию гораздо быстрее, но эффективность такого подхода ниже, поскольку программы не всегда учитывают взаимосвязь между ключевыми параметрами лестницы.

Ширина каркаса зависит от назначения лестницы:

• подвальные и чердачные помещения обычно используются не так часто, как жилые, поэтому вы пожжете себе позволить сэкономить на площади и взять лестницу шириной всего 0,8 м;
• конструкция для второго этажа в жилом помещении должна иметь минимальную ширину в 1 м, если вы планируете парадную лестницу с выходом из гостиной, то можно сделать каркас шириной в 1,5 м при условии, что площадь вашего помещения позволяет совершить установку такой большой конструкции;
• двухмаршевые конструкции размещаются как можно теснее, можно взять каркас шириной 0,75 м.

Чертеж двухмаршевой конструкции

Теперь можно перейти к вычислению параметра высоты конструкции.

Обратите внимание! Этот показатель зависит от такого элемента общей конструкции, как просвет. Поэтому в своих расчетах вам обязательно следует отталкиваться от него.

При вычислении высоты необходимо учитывать:

• высоту подъема следует измерять от напольного покрытия на первом этаже до этого же уровня на втором этаже;
• просвет, который является расстоянием от поверхности ступеньки до преграды, расположенной над ней сверху, как правило, такой преградой может быть перекрытие верхнего этажа;
• Минимальный размер просвета должен составлять 1,9 м и более, иначе вам придется заняться расширением прохода на второй этаж или делать конструкцию более пологой.

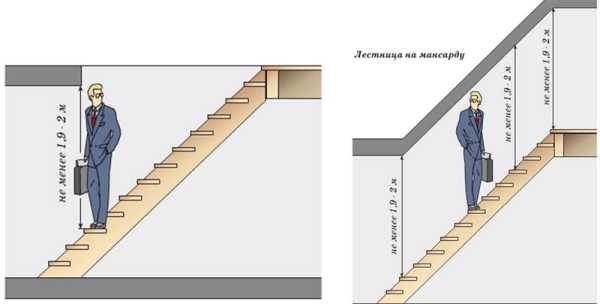

Определение просвета

Обратите внимание! Требования к размеру просвета для подвальных и чердачных лестниц не такие жесткие, поскольку такие конструкции используются очень редко.

Планирование ступеней и площадок

Когда вы производите расчет металлической лестницы, площадка играет немаловажную роль, ведь она позволяет вам производить небольшую коррекцию угла подъема.

Этот метод работает при таких условиях:

• имея одно и то же количество ступеней, с равными параметрами, и длину марша вы можете за счет этого элемента уменьшить угол подъема конструкции;
• используя простой вариант конструкции для облегчения своих расчетов, вы можете рассматривать площадку в роли большой ступени, причем у вас появляется возможность за счет нее увеличить лестничный марш;
• самое оптимальное размещение площадки – строго посредине марша.

Обратите внимание! Лестничная клетка требует более надежного и прочного закрепления, чем другие ступени.

Вы можете использовать специальные программы и приложения, которые помогают сконструировать и просчитать лестницу.

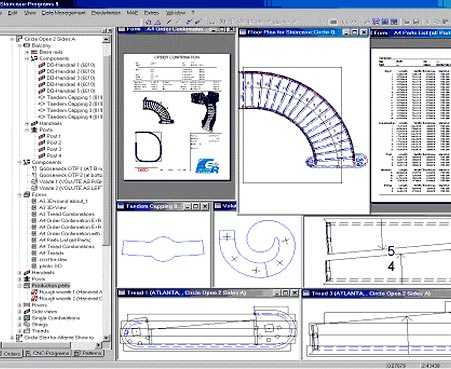

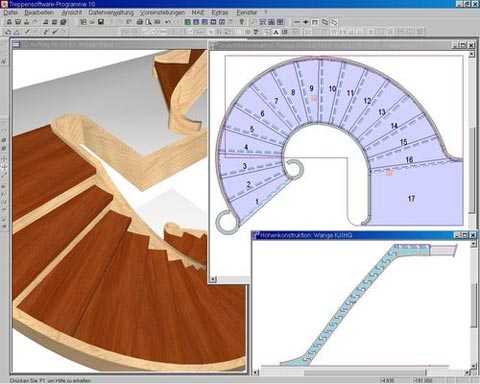

Пример конструкторской программы

Для таких целей подойдут и бесплатные приложения, которых достаточно много можно найти в сети Интернет.

Такой этап проектирования, как расчет ступеней металлической лестницы осуществляется в последнюю очередь. В основе таких расчетов лежит средняя величина ширина человеческого шага, как правило, это 60-60,5 см. Используемая для расчетов формула выглядит так: Z + 2M= 60-60,5 см, где в качестве M выступает показатель высоты подступенка, а в качестве Z – показатель ширины проступи.

Ступени на чертеже

Если обобщить параметры ступеней для стандартных проектов, то высота составляет примерно 15-20 см, а ширина – 25-35 см.

Обратите внимание! Не стоит намеренно увеличивать ширину проступи, поскольку такая лестница будет не удобной, и вы будете постоянно сбиваться с шага.

Свес ступени также не стоит делать слишком большим, достаточно будет и 5 см.

Параметры винтовой конструкции

Чтобы выполнить расчет винтовой металлической лестницы необходимо сделать основные замеры, которые снимаются так же, как и в случае с обычными конструкциями.

Рассмотрим на примере расчет лестницы с параметрами:

• ширины проема – 2 м;
• высоты этажа – 2,5 м;
• углом закручивания – 2 700.

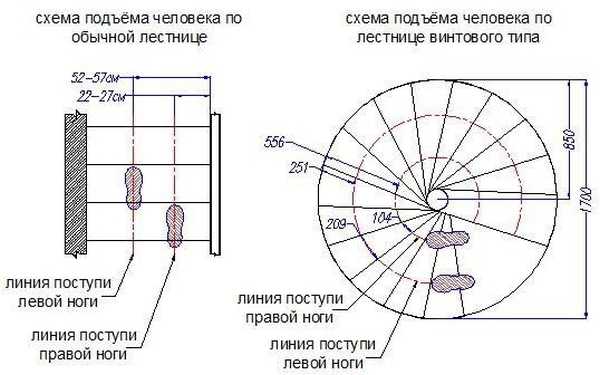

Схема перемещения человека по винтовой и прямой конструкции

Основные расчеты:

1. Диаметр всегда должен быть меньше ширины проема, поэтому он вычисляется в нашем случае так: 2 м – 0,2 м = 1,8 м.
2. Для вычисления длины ступени нужно взять половину диаметра, то есть радиус: 1,8 м : 2 = 0,9 м.
3. Используя формулу L = 2ПR, можно вычислить длину окружности. При наших параметрах должно получиться: 2х3,14х0,9 = 5,65 м.

Обратите внимание! Винтовую лестницу нельзя назвать полным кругом, поэтому полученный результат умножается на 3/4 (этот показатель соответствует 2700). Полученная в итоге протяженность лестницы составляет 4,24 м (внешний радиус). Если угол поворота будет составлять 1800, тогда этот показатель разделяется надвое.

Варианты проемов

4. Вычислить расчетную длину лестницы можно на основе показателя удобной линии движения, которая располагается на расстоянии от центра – 2/3R. Вычисления выглядят так: 4,24 м х 2/3 = 2,83 м.
5. При высоте этажа в 2,5 м можно вычислить количество ступенек (шаг 15-20 см). Формула: 250:17 = 14,7.
6. Для выяснения точной высоты шага, полученную ранее цифру (14,7) округлим до 15, и по формуле у нас выходит: 250:15=16,75 см.

Схема построения чертежа

Обратите внимание! Если рассчитав точный показатель высоты шага, вы получаете не целое число, можно округлить этот показатель до десятых (в нашем случае это будет 16,7 см), а первую ступеньку лестницы с учетом этого можно просто сделать ниже.

Для этого выполняется расчет: 250–14х16,7= 16,2 см.

Работа с калькулятором

Все вышеуказанные рекомендации необходимы для того, чтобы вы могли самостоятельно рассчитать все параметры изготавливаемой лестницы. Используя программы в режиме онлайн, вы можете добиться точных результатов в своих подсчетах.

Калькулятор расчета металлической лестницы позволит вычислить самые важные параметры конструкций. Даже самое типовое приложение способно справиться с такой задачей. На первом этапе вам достаточно ввести все исходные данные в программу.

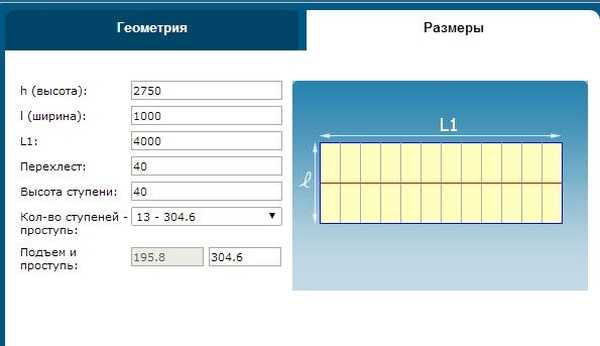

Интерфейс программы-калькулятора

К исходным данным относится:

• высота вашего проема;
• длина подъемной части лестницы;
• планируемое количество маршей в конструкции и ступеней на каждом из них;
• параметры ступени (проступь, свес и т.п.).

В результате программа обеспечит вас необходимым чертежом, где указаны все необходимые для изготовления лестницы размеры.

Вконтакте

Facebook

Twitter

Google+

lestnitsahouse.ru

Металлическая лестница своими руками. Расчет лестницы онлайн.

Именно металлические лестницы чаще всего выбирают при обустройстве частных домов. Они привлекают легкостью конструкции, простотой монтажа и крепления, а также возможностью изготовить своими руками при наличии минимальных знаний и умений обращения с металлом, и правильно составленного чертежа. Не маловажен и тот факт, что несмотря на дороговизну черного проката, ее можно сварить (хотя бы частично) из вторсырья, который можно как приобрести по сниженным ценам, так и найти в любом хозяйстве. Но, при этом не стоит забывать, что расчет лестницы достаточно сложен. При проектировании необходимо учитывать не только высоту ступеней и длину маршей, но и нагрузки, которые будет испытывать конструкция. Только грамотно составленный проект гарантирует безопасность и долговечность металлической лестницы.

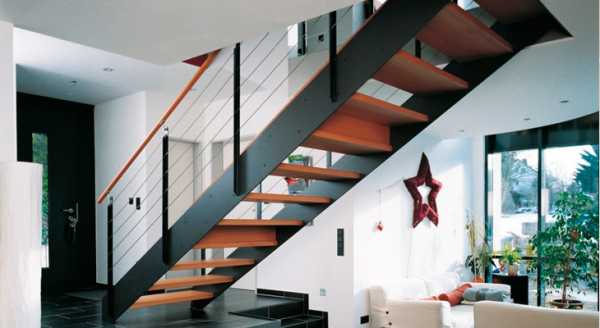

Кажется невероятным, но это – компьютерная модель будущей лестницы в стиле hi-tech

Расчет лестницы из металла, что необходимо учесть

Для того чтобы сделать правильный расчет и чертеж металлической несущей конструкции лестницы необходимо учесть следующие требования:

• высокое качество и надежность, с учетом возможных нагрузок, таких как перенос мебели, нахождения на пролете нескольких человек одновременно и т.п.;
• безопасность и удобство в эксплуатации – оптимальный угол подъема, ширина и высота ступеней, расположение площадок, ограждения, освещение;
• привлекательный внешний вид;
• долговечность.

Проектирование межэтажных лестниц и сложных по своей конструкции стоит доверить профессионалам. Обычно это увеличивает стоимость на 10-15%, но гарантированно защитит от ошибок и накладок, а также гарантирует безопасность людей, которые будут впоследствии ею пользоваться. Для изготовления простых лестниц можно воспользоваться программой, которая позволяет сделать расчет онлайн.

Грамотно составленный проект лестницы – залог стильной и прочной лестницы

Помимо этого необходимо запомнить несколько важных формул, которые должны учитываться. Несущая металлоконструкция любой лестницы подвергается переменным нагрузкам. Именно поэтому важно при составлении чертежа правильно рассчитать жесткость и прочность. Для жилых помещений небольшой проходимости нагрузка, которую должны выдерживать марши и межмаршевые площадки должна быть не менее 300 кг на квадратный метр, при этом прогиб несущего элемента не должен превышать 1/400.

Именно поэтому в расчете сечения профиля для косоуров учитываются такие данные, как:

• длина косоура;
• длина марша в горизонтальной проекции;
• высота марша;
• угол наклона марша;
• ширина лестницы;
• масса одной ступени с учетом планируемой декоративной отделки;
• количество косоуров в несущей конструкции;
• сопротивление марки стали проката, из которого изготавливается косоур;
• модуль упругости стали.

Важно: для изготовления сварных конструкции нельзя использовать рельсы и некоторые виды сортов проката, имеющих особые требования к сварке.

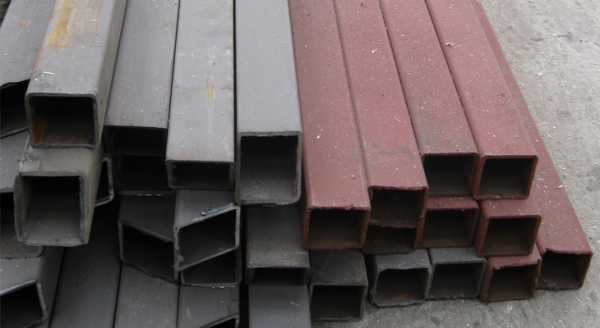

При проектировании стоит учитывать и имеющиеся материалы

Дополнительные нюансы

Чтобы лестница была удобной при спуске и подъеме, ширина каждой ступени должна быть удобна для постановки стопы любого размера. Обычно ее делают от 20 до 32 см. При этом высота подступенков рассчитывается по формуле: ширина проступи + две высоты ступени = 60-64 см. Оптимальным считается соотношение, где ширина одной ступени минус высота проступей = 12 см, а их сумма не превышает 45-47 см. Угол подъема марша не должен превышать 45 градусов. В частных домах, чтобы сэкономить пространство иногда делают и более крутой подъем.

Ширину ступеней можно несколько увеличить выступающей проступью (на 3-5 см) или отсутствием подступенков.

Планируя поворотные лестницы с несколькими маршами при расчете ширины необходимо учитывать зазор между ними, а также при необходимости отступ от стены для крепления перил. Также не стоит забывать, что в процессе эксплуатации возможно придется перемещать габаритные вещи (например – мебель). Именно поэтому ширину рекомендуется делать не менее 80-90 см.
Сегодня некоторые сервисы предоставляют программы, которые позволяют сделать не только расчет, но и чертеж онлайн. Такая услуга доступна только для простых и поворотных маршевых лестниц. Это существенно упрощает проектирование и монтаж своими руками. Для более сложных конструкций, винтовых лестниц, со сложными пролетами, забежными и поворотными ступенями необходим индивидуальный подход к разработке чертежа и расчетов.

В простых 3D-программах тоже можно делать точные расчеты металлических лестниц

Декоративность и безопасность

При разработке проекта и чертежа лестницы, необходимо помнить, что количество ступеней может быть любым, но их высота и ширина должны быть одинаковы на всей протяженности. Несоблюдение этого простого условия чревато травмами. Также необходимо учитывать необходимость ограждения. Поручни перил должны находиться на высоте не менее 0,9 метра от уровня проступи, а в случае если лестницей будут пользоваться дети, имеет смысл установить дополнительные перекладины ниже.

Грамотный проект и точный чертеж позволят рассчитать количество необходимого материала и избежать ошибок при изготовлении и монтаже всех элементов модульной лестницы.

А в каких программах вы делаете расчеты лестничных конструкций? Расскажите нам об их преимуществах в комментариях!

Загрузка…

makeladder.com

Программа для расчета лестницы с забежными ступенями: StairDesigner 5.08a PRO

В любом доме, который имеет больше чем один этаж, лестница это не только необходимость, но и элемент дизайна. Конструкции лестниц с забежными ступенями не только имеют стильный внешний вид, но и позволяют оптимально использовать внутреннее пространство дома. Наиболее важными при их строительстве являются тщательные расчёты всех компонентов, поскольку от этого зависит удобство и безопасность конструкции.

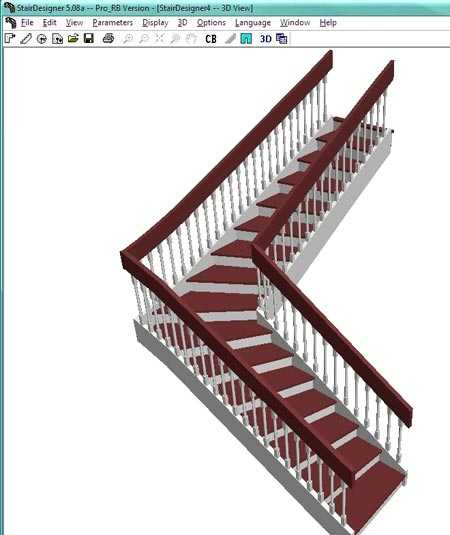

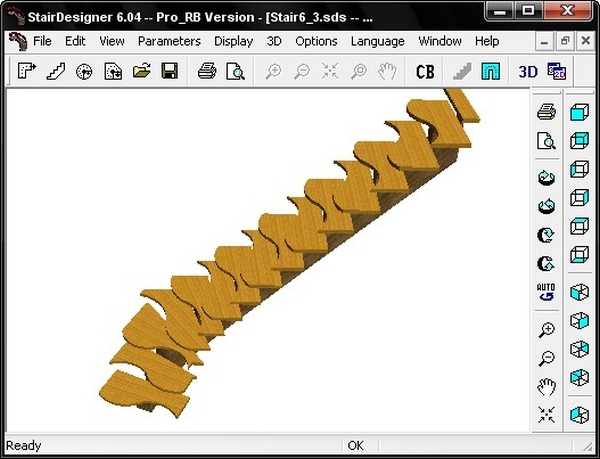

Так выглядит интерфейс программы для проектирования лестниц с забежными ступенями

Для получения наиболее точных расчётов забежных лестниц целесообразно использовать автоматические средства проектирования. Одной из программ, которая поможет смоделировать и рассчитать будущую конструкцию является StairDesigner 5.08a PRO

Вернуться к оглавлению

Содержание материала

Что такое забежные ступени

Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы.
Данный вид ступеней применяют в следующих лестничных типах:

1. Винтовые или спиральные конструкции.
2. С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.

Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.

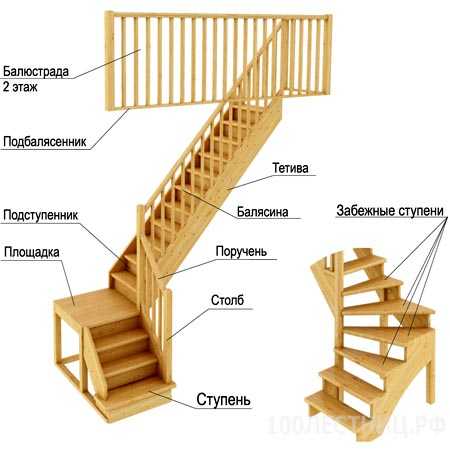

Название элементов лестницы с забежными ступенями

Нередко такое решение применяют для оформления плавного захода на прямой участок подъема с поворотом на 90 градусов.
Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.

Вернуться к оглавлению

Как рассчитать размеры

Существует немало методов, которые применяются при расчётах элементов лестниц с забежными ступенями.

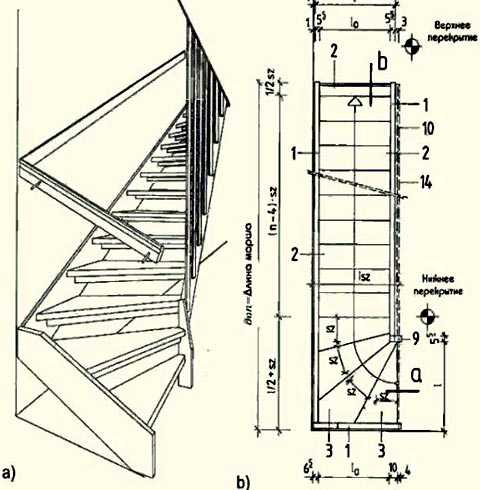

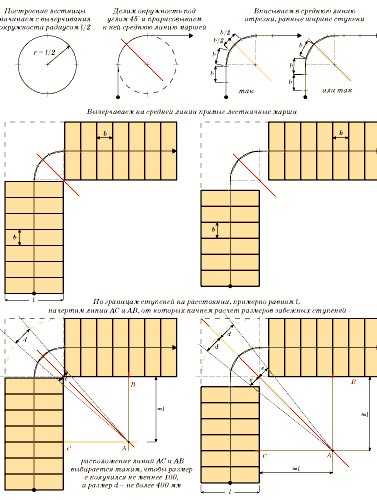

Схема с размерами лестницы с забежными ступенями

В частности, для вычисления размеров лестничных конструкций с поворотом на 90 и 180 градусов можно использовать такие методы:

• пропорций;
• подъёма линий;
• датский и другие.

К сожалению, эти методики не дают идеальной точности при расчётах и применимы не во всех случаях. Оптимальным решением при проектировании нестандартных лестниц является использование специализированной компьютерной программы, которая даёт возможность спроектировать нужный вариант и выполнить подробный расчёт всех элементов конструкции. В этом видео показано как сделать расчет лестницы.

Вернуться к оглавлению

Программа для расчёта лестничных проектов StairDesigner 5.08a PRO — основные особенности

StairDesigner 5.08a PRO позиционируется как универсальная программа для проектирования внутренних лестниц в доме, рассчитанная на широкий круг пользователей. Она предоставляет следующие основные возможности при работе с моделью.

• Расчёт моделей, как для дома, так и промышленного назначения;
• Проектирование всех составляющих:
  • ступеней;
  • тетив;
  • косоуров;
  • опорных столбов;
  • перил и других элементов;
• Выбор материала деталей и его фактуры, например:
  • дерево;
  • металл;
  • мрамор и другие;
• Проектирование любых лестничных типов, в том числе: Чертеж лестницы с забежными ступенями
  • стандартные прямые;
  • винтовые или спиральные;
  • с поворотными маршами на 90, 180 градусов;
  • нестандартные, с произвольными углами поворота;
  • другие;
• Допускается создание ступеней нестандартной формы путём импорта векторных кривых из внешних источников;
• Просмотр модели в 3D и 2D;
• Распечатка готового проекта, в том числе:
  • спецификаций элементов;
  • сводных таблиц по материалам;
  • сборочных схем;
  • внешнего вида в 3D и 2D;
  • чертежей в масштабе 1:1;
• Экспорт модели в формате dxf для дальнейшей интеграции и обработки в других программных продуктах.

StairDesigner 5.08a PRO обладает приятным дизайном и интуитивно понятным интерфейсом, который позволяет работать с проектами пользователям, не имеющим большого опыта компьютерного проектирования.

Некоторым недостатком данного программного продукта можно считать отсутствие русскоязычной версии, однако, это компенсируется логическим построением параметров меню и наглядностью в построении моделей.

Вернуться к оглавлению

Некоторые принципы применяемые в программе

Поскольку главным предназначением всех программ для проектирования служит построение моделей на основании исходных пользовательских данных, то в процессе их обработки используются внутренние программные базы данных, расчётные алгоритмы, а также принципы оптимального строительства.

Это позволяет смоделировать и рассчитать лестничную модель, которая может быть реализована в жизни наиболее простым и безопасным способом.

StairDesigner 5.08a PRO также использует набор алгоритмов для расчёта и визуализации. Вот некоторые из них.

Процесс расчета лестницы с забежными ступенями

1. Использование правила Блонделя, как основного для расчётов. Этот метод считается базовым при расчетах лестничных маршей, параметры которых обеспечивают для человека удобное и безопасное передвижение при подъёме и спуске.
2. Встроенные алгоритмы оптимизации формы и положения элементов с учётом безопасности и соответствия основным строительным принципам.
3. Функции контроля от ввода заведомо несовместимых данных обеспечивают защиту, как от случайных ошибок, так и от проектирования «невозможных» конструкций.
4. Контроль соблюдения строительных норм по распределению нагрузок в зависимости от используемого материала, предложение оптимальных параметров, обеспечивающих это соответствие.

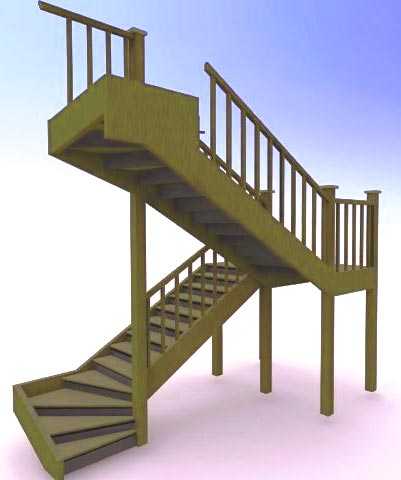

   Проект лестницы с забежными ступенями в программе StairDesigner 5.08a PRO

Надо отметить, что, несмотря на значительные встроенные возможности проектирования, предусмотреть все ситуации конкретного строительства, используя только стандартные алгоритмы, практически невозможно. Потому в некоторых случаях расчёты необходимо корректировать в ручном режиме.

Вернуться к оглавлению

Практические аспекты программного моделирования лестниц с забежными ступенями

Рассмотрим, как применяется программа StairDesigner 5.08a PRO для расчёта лестницы с забежными ступенями. Для начала работы в программе необходимо определиться с исходными данными и пожеланиями, в том числе:

• тип будущего строения, материал изготовления её опор и элементов;
• высота проёма, размеры межэтажных перекрытий и покрытия пола;
• планируемая длина проёма;
• необходимая ширина;
• общее количество ступеней, желательное их количество на поворотных участках и лестничных маршах;
• толщина ступени, материал для её изготовления, размер выступа края;
• углы поворота конструкции;
• перила, их высота и материал изготовления;
• при необходимости размеры между маршевых площадок.

Далее, используя верхнее меню программы, исходные данные заносятся в соответствующие поля основного конструктора. После обработки данных на экран выводятся чертежи металлической лестницы по заданным параметрам. Анализируя полученный результат и меняя исходные данные, корректируя их величину по отдельным позициям, проект лестничной конструкции подводится под оптимальные параметры, как с визуальной точки зрения, так и по установочным характеристикам. Возможен также и противоположный вариант работы в программе. В этом случае изображение, полученное в результате первоначального расчёта, корректируется непосредственно на экране с помощью мыши и клавиатуры.

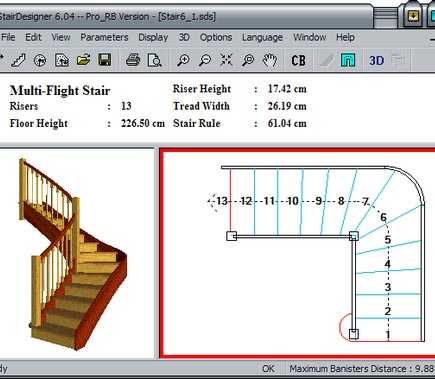

Готовый проект лестницы составленный в программе StairDesigner 5.08a PRO

При достижении нужного результата параметры полученной модели фиксируются программными средствами и используются для формирования общих отчётов по проекту. Надо отметить, что вычисление параметров нестандартных лестничных моделей с применением программы проектирования StairDesigner 5.08a PRO требует внимательности и практики моделирования. Изучение возможностей программы путём составления пробных проектов обеспечит в дальнейшем возможность создания сложных моделей с минимально затраченным временем.

Вернуться к оглавлению

На что обратить внимание в готовом проекте лестницы

На заключительном этапе подготовки проекта забежной лестницы с применением программы необходимо провести окончательную визуальную проверку всех расчётных показателей, поскольку любая, даже самая совершенная программа не исключает возможных погрешностей. Особое внимание необходимо уделить следующим моментам.

Схема и проект лестницы с забежными ступенями

1. Форма забежной ступени. Она должна иметь неправильную четырехугольную форму с размером минимальной грани не менее 10 см.
2. Какой угол уклона имеет лестничный марш. Лестница считается наиболее удобной для спуска и подъёма, если её угол наклона составляет от 23 до 37 градусов.
3. Высота перил. Для обеспечения безопасности при передвижении по лестничному маршу расположение перил должно быть на 90 см от основания, но не более 110 см.
4. Ширина ступени без учёта выступа. Это расстояние должно находиться в пределах от 20 до 40 см, оптимальным же считается ширина в 32 см.
5. Расстояние между ступенями по высоте. Наиболее комфортным будет передвижение по лестнице, у которой высота поступи будет равна 17 см, допускается разбег этого параметра в пределах от 15 до 32 см.
6. Точки стыковок элементов конструкции. Их конфигурация должна обеспечивать надёжное крепление элементов между собой.

Только после тщательного просмотра проект лестничной конструкции может быть использован для строительства.

Таким образом, установка забежной лестницы будет способствовать созданию неповторимого дизайна и позволит оптимально спланировать внутреннее пространство в доме.

А использование программы для расчёта подобной лестницы обеспечит визуальное представление будущей конструкции и идеальную точность расчётов, что будет залогом надёжности и безопасности воплощённого замысла.
