Производительность насоса малыш литров в час: Погружной насос «Малыш»: характеристики, устройство, правила эксплуатации

Содержание

технические характеристик, производители цены, установка, эксплуатация

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Имеет скромные размеры и вес

Область применения

Содержание статьи

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

  • для полива огорода;
  • для набора воды в накопительные емкости;
  • для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь). Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

    Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название Забор водыЗащита от холостого хода / перегреваМощность ПроизводительностьВысота подъемаДиаметрГлубина погруженияЦена
Малыш-М П 1500 Тополь Верхнийнет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)
Ручеёк-1 Могилев Верхний нет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)Верхнийнет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)Нижний нет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)
Малыш-М 1514 ТопольВерхнийнет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)Верхнийнет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10Верхнийнет/нет240 Вт 24 л/мин60 м100 м3 м1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250Верхнийнет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)
Водолей-3 (Лепсе)Верхнийнет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)
Малыш 25 м (Курск)НИжнийда/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

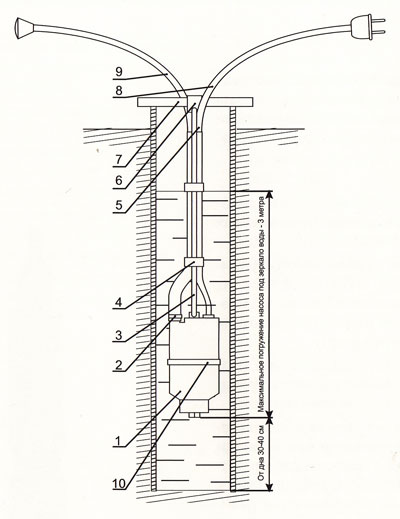

Схема установки погружного вибрационного насоса

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.


его эксплуатационные и технические характеристики, особенности установки и принцип работы

Техническая характеристика насоса малышДля обеспечения водой дачных, приусадебных участков и фермерских хозяйств применяют бытовые водяные насосы. Одним из самых востребованных и недорогих является насос Малыш, который используют на небольших объектах, где потребность в воде небольшая. Агрегат называется Малышом, потому что он имеет небольшой размер и вес до 4 кг. Двигатель насоса работает от электросети в доме, напряжение которой 220 В. С помощью агрегата небольшой мощности вода подается под большим напором.

Особенности применения насосов

Насосы Малыш применяются для следующих целей:

  • обеспечение водой жилых зданий и хозяйственных помещений
  • полив дачных и земляных участков возле дома
  • откачивание воды из больших емкостей, в т.ч. бассейнов
  • подача воды в системы орошения.

Водяные агрегаты Малыш не предназначены для откачивания канализационных води и других сильнозагрязненных жидкостей.

Характеристики насосов Малыш

  • Параметры насоса малышневысокая стоимость
  • рабочий ресурс - от двух до трех лет
  • мощность - 245 Вт
  • напряжение рабочее - 220 В
  • высота подъема воды - до 40 м
  • производительность - 432 л/ч (при водном подъеме около 40 м)
  • производительность - 1050 л/ч (при водном подъеме -1 м)
  • время работы без перерыва- не больше 2 часов
  • давление (рабочее) - 0,4 МПа
  • диаметр - 80 мм (в зависимости от моделей этот показатель меняется)
  • масса - 3,5 кг (вес указан без кабеля, фильтра, шланга).

Устройство насоса Малыш

Малыш состоит из деталей:

  • электропривод
  • вибратор
  • корпус насоса.

Все детали соединены при помощи винтов (4 шт.), которые закручиваются в разъемы.

Электропривод агрегата имеет:

  • сердечник
  • две катушки
  • шнур питания, которые заформованы в корпус компаундом из эпоксида.

Вибратор имеет:

  • амортизатор
  • муфту
  • диафрагмы
  • упор
  • шток с закрепленными на нем якорем и поршнем.

Диафрагма расположена на некотором расстоянии от амортизатора. Они определяют направление штока и предотвращают поступление воды в электропривод, тем самым обеспечивая герметичность агрегата.

Корпус устройства изготовлен в виде колпака, вверху которого находятся отверстия для всасывания воды и патрубок для ее выхода. Клапан прикрывает отверстия и обеспечивает вход жидкости и ее выход из агрегата.

Виды насосов

Классический насос

Как выбрать насосЭтот агрегат вибрационного действия используется для выкачивания воды с колодца или небольшой скважины, диаметр которой больше 100 мм, а также для полива земельного участка. Кроме вертикальной выкачки воды, можно осуществлять и горизонтальную выкачку на расстояния от 100 до 150 м.

Погружной насос не может выкачивать загрязненную жидкость, где концентрация дополнительных веществ (примесей) - больше 0,01%, а температура - больше 35 градусов.

Классический "Малыш" имеет систему нижней выкачки воды. В комплекте имеется шланг 18 -22 мм (диаметр). В этом варианте нет защитной автоматики от перегрева, фильтра, а также реле измерения давления. Агрегат должен погружаться на глубину не более 5 метров.

Технические характеристики насосов серии М полностью соответствуют классическим. Отличие - они применяются только для верхнего забора воды.

Насос серии З

Это самый лучший вариант недорого агрегата для осуществления выкачивания жидкости из скважин диаметром более 80 мм.

Основные технические различия:

  • агрегат и его электрический привод помещены в герметичном блоке, конструкция которого монолитная
  • мощность (номинальная) уменьшена до 165 Вт
  • подача воды около 0,4 кубометра в час при напоре 20.

Вес устройства до 3 кг, размеры компактные. Диаметр шланга из этой серии должен иметь 3/4 д. Защищенный от попадания воды кабель поставляется длиной около 30 м. Фильтр отсутствует, устройство можно дополнить (при желании) фильтром стаканообразным ЭФВП.

Насос серии К

В эти насосы встроена автоматика от перегрева (термозащита). Других отличий от классической модели нет.

Особенности установки

Чтобы правильно установить насос, необходимо:

  • Правила установки насоса малышИзмерить глубину предпочтительного расположения агрегата в водоеме (скважине).
  • Приобрести шланг нужного размера для прокачивания воды, так как диаметр должен соответствовать данной модели (технические характеристики). Если сечения не будут совпадать, давление будет повышаться, а производительность падать.
  • Закрепить к патрубку шланг хомутом из пластика.
  • Модели с нижним водозабором надо размещать в 0,5 м от скважинного дна, а с верхним - опустить на дно.
  • Использовать шнур из капрона или трос из стали небольшого диаметра для опускания и фиксации агрегата. Его закрепить в проушину, расположенную на корпусе устройства. Затем взять полуметровый отрезок резины и привязать к шнуру, его верхней части для гашения вибрации.
  • Во время монтажа не подключать агрегат к сети. При недостаточной длине кабели, можно его удлинить так, чтобы место соединения находилось вверху, вне колодца.
  • Для увеличения срока службы можно установить механический фильтру, очищающий воду и препятствующие попаданию примесей в устройство. Чаще всего используют для этих целей обычную цилиндрическую прокладку из волокнистого материала. Прокладку надевают на клапан для всасывания, чтобы производить фильтрацию воды.
  • После окончания установки насос подключают к электросети.

Агрегат лучше устанавливать на глубину, ниже чем динамический уровень воды. Погружные устройства Малыш необходимо размещать горизонтально, что увеличивает их эксплуатационные срок.

Принцип работы и техника безопасности

Как устроен насос малышНа основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

  1. Запрещено прикасаться к насосу, включенному в электросеть.
  2. При напряжении выше нормы, агрегат нельзя использовать.
  3. Нельзя использовать устройство при повреждении шнура питания.
  4. Передвигать насос и закреплять при помощи шнура питания запрещается.
  5. При работе агрегата не допускается перекрывать поступление воды.
  6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
  7. Перекачивать воду с большими примесями и мусором не допускается.
  8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену.

Заключение

Водяной насос Малыш - доступное по стоимости оборудование, которое обеспечивает дом автономным водоснабжением. С помощью специалистов можно подобрать нужную модель и произвести установку и правильное подключение, что увеличит срок эксплуатации насоса.

Вибрационный насос «Малыш» с нижним и верхним забором: технические характеристики, производительность, установка

Не все частные дома, а тем более дачи, подключены к центральному водопроводу, поэтому перед владельцами остро стоит вопрос об обеспечении своего хозяйства водой. Решить проблему поможет погружной насос «Малыш», который хотя и обладает скромными характеристиками, но на полив огорода и доставку воды из озера, колодца или реки его вполне хватит. К тому же стоит прибор недорого и доступен практически каждой семье.

Погружные насосы «Малыш»

Общие сведения

Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:

  • набор воды в накопительные резервуары;
  • полив садово-огородных участков;
  • водоснабжение дачи, частного дома, коттеджа.

Модели и их технические характеристики

Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.

Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

  • подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
  • откачка воды из затопленных подвалов и цокольных этажей.

Как продлить срок службы

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

В такой ситуации лучше не экономить, поскольку пластмассовый корпус быстро трескается, из-за чего в негодность приходит и сам аппарат.

Другие модификации

Описание прибора

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

Устройство и принцип действия

Где и как используются вибрационные агрегаты

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Длина электрического кабеля определяется расстоянием от источника воды до розетки. В комплекте с вибронасосом идёт шнур питания длиной 6−40 м (точная протяжённость указана в инструкции).

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Установка в скважине или колодце

Подготовка к работе и установка в скважину

Для подвешивания погружного насоса используют только синтетический трос, поскольку проволока или металлический канат от вибрации быстро разрушаются. Их можно применять только в случае, если внизу привязан трос из синтетики.

В верхней части корпуса есть проушины, сквозь которые продевается конец троса и тщательно фиксируется. Привязывать агрегат нужно таким образом, чтобы расстояние от узла до корпуса было не менее 10 см. В противном случае узел может засосать внутрь. Чтобы трос не распустился, обрезанный край оплавляют.

Малютка во время работы вибрирует. При его соприкосновении со стенками колодца или обсадной трубы может повредиться корпус, что приведёт к поломке самого устройства.

Чтобы этого не допустить, перед установкой глубинного прибора и его погружением в скважину на корпус надевают резиновое кольцо, которое обеспечит дополнительную защиту и смягчит возможные удары.

Агрегат опускают в воду, следя при этом за его правильной установкой. Он должен висеть прямо и не касаться стенок. Сверху необходимо соорудить перекладину и прикрепить к ней специальную подвеску из медицинского жгута, резинового шланга или другого прочного эластичного материала. Это позволит снизить уровень вибрации во время работы насоса. Верхний конец троса присоединяют к подвеске таким образом, чтобы обеспечить хорошее натяжение.

Электрический кабель, наоборот, натягивать не нужно. Он должен свободно размещаться на планке.

Установка оборудования в колодец или водоём

Приобретённое в магазине устройство полностью готово к эксплуатации, поэтому перед использованием насос не нуждается в дополнительной смазке.

Если в инструкции указано, что прибор имеет I класс защиты, необходимо обеспечить заземление розетки. Включать агрегат можно сразу после погружения в колодец, скважину или водоём.

Во избежание повреждений в процессе эксплуатации насос с нижним расположением патрубка располагают на расстоянии не менее 1 м от поверхности дна. Прибор с верхним забором можно опустить ниже, но его корпус также не должен касаться дна. Если требуется откачка жидкости из затопленных подвалов или подъём воды из мелких водоёмов, допускается расположение насоса на самом дне. В этом случае необходимо подложить под него кусок резины либо обернуть корпус плотной тканью.

Продолжительная и бесперебойная эксплуатация

Цена на погружные насосы «Малыш» небольшая, но и работают они не так уж долго — всего 2−3 года. Для снижения себестоимости при изготовлении используются дешёвые материалы. Но продлить срок эксплуатации всё же можно, если сразу после приобретения агрегата, а также в процессе его работы принять некоторые меры:

Частые поломки насосов

  • Установленные на приборе винты быстро разбалтываются, что приводит к поломке штока. Поэтому сразу после покупки необходимо их заменить на более длинные и дополнить контргайками.
  • Питание подавать лучше через стабилизатор.
  • Устройство нужно обеспечить дополнительной защитой от сухого хода.
  • Не реже одного раза в месяц советуется проводить осмотр насоса. Если он используется для перекачки загрязнённой жидкости, его следует периодически разбирать и промывать.

Некоторые из этих мероприятий потребуют дополнительных затрат. К примеру, стоимость стабилизатора сравнима с ценой самого насоса, но всё же стабильное напряжение обеспечит лучшую работу устройства. А вот поменять крепления нужно обязательно, тем более что это почти ничего не стоит.

Как самим установить насос Малыш

При отсутствии стабилизатора необходимо контролировать сетевое напряжение. При малейших скачках прибор надо отключать от сети. Также следует постоянно следить за качеством поднимаемой воды, так как одной из основных причин поломки насосов является проникновение в механизм различного мусора и песка.

Преимущества насоса и его недостатки

Такая проблема появляется не только при работе насосов с нижним забором, когда внутрь проникают донные отложения. Причиной поломок может стать и просто грязная вода, попавшая через верхний патрубок. Поэтому для защиты погружного агрегата рекомендуется использовать фильтры, которые препятствуют проникновению мельчайших частичек внутрь резервуара. Это не только продлит срок службы агрегата, но и обеспечит перекачку очищенной от разных примесей воды.

Погружное устройство «Малыш» — простой в эксплуатации и обслуживании прибор, не требующий значительных затрат на приобретение. Конечно, он не отличается высокой производительностью и не может полностью заменить собой центральный водопровод, но для полива огорода и мелких хозяйственных нужд этот насос вполне пригоден. С его помощью можно организовать подачу жидкости из открытых водоёмов, колодцев или скважин. При надлежащем уходе насос «Малыш», технические характеристики которого позволяют использовать прибор для различных нужд, способен прослужить намного дольше указанного в инструкции срока.

Преимущества насоса и его недостатки Загрузка...

Погружной вибрационный насос Малыш. Характеристики, виды

Вибрационный погружной насос «Малыш» используется в тех случаях, когда нет возможности подключиться к центральному водоснабжению. Он применяется в помещениях, на дачах и огородах. Помпа выкачивает воду из всевозможных источников: колодцев, водоемов, имеющих открытую поверхность (прудов, рек и т.п.) и скважин.

Применение насоса

 Применение насоса широко и разнообразно. Он используется в следующих случаях:

  • при поливке огородных насаждений на дачных сотках или на придомовой территории;
  • для набора воды в специальные резервуары и бассейны;
  • в целях организации водообеспечения жилых домов;
  • для устранения последствий весеннего паводка или наводнения.

Модификации насоса

Модельный ряд представлен следующими модификациями:

Малыш (стандартный)

В нем заборное устройство для воды находится в нижней части. Помпа чаще всего качает воду из открытых источников, находящихся на значительных расстояниях, и ликвидирует затопления погребов и зданий. Во избежание поломки насоса, его не рекомендуют применять в водоемах, имеющих сильные загрязнения.

Малыш-К

Отличие от первой модели в том, что в его корпусе встроено термическое реле, отключающее насос в автоматическом режиме при перегревании. Эта функция позволяет не наблюдать за работой прибора, а заниматься своими домашними делами, в то время, когда он качает воду. Корпус насоса данной модификации может иметь маркировочное обозначение в виде буквы «П». Эта буква означает, что корпус изготовлен из пластмассы.

Если такое обозначение отсутствует, значит корпус насоса «Малыш» алюминиевый, что делает его более надежным при эксплуатации.

Малыш — М

Отличительная черта от предыдущих моделей в том, что всасывающее устройство находится в верхней части прибора. Остальные технические показатели схожи с предыдущими моделями. Такой погружной насос эффективно трудится в скважинах и колодцах. Его можно опускать и в загрязненные источники, так как, благодаря верхнему водозабору, он не будет засоряться песком и илом.

Малыш -3

В этой модификации всасывающий патрубок также расположен в верхней части насоса. Модель имеет более скромные возможности и характеристики по сравнению с другими разновидностями.

Устройство водяной помпы отличается простотой. В его состав входят: герметичный корпус, что полностью исключает проникновения в него жидкости. В корпусе помещен электрический привод, который включает сердечник с двумя катушками и вибрирующее устройство.

Специальный клапан, расположенный у устройств с верхним забором вверху, с нижним забором внизу корпуса, закрывает входные отверстия и обеспечивает свободное поступление или отвод воды при отсутствующем давлении.

Погружные помпы с верхним водяным патрубком служат значительно дольше, так как меньше засоряются илом и глиной.

Технические характеристики

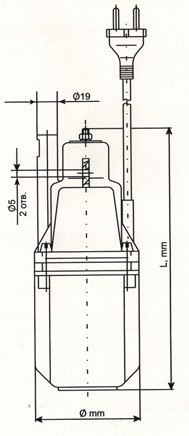

насос малыш схема

Все вышеперечисленные насосы используют стандартную электрическую сеть с номинальной величиной напряжения 220 Вольт, их глубина погружения – до 3-х метров, в час они выкачивают 430 литров, напор воды – 40 м (максимум -60). У «Малыша-3» напор воды – 20 м (максимум — 25).

Мощность базовых моделей и «Малыша-М» — 240 Вт, длина их корпуса 25,5 см, масса 3,4 кг. Модели укомплектовываются кабелем различной длины от 10 до 40 метров.

При покупке насоса необходимо обратить особое внимание на класс электрозащиты. Устройства 1 класса имеют обозначение «I» и комплектуются трехжильным кабелем с заземлением. Если маркировки нет, следовательно, агрегат относится ко 2-му классу и имеет двухжильный шнур.

Малыш или Ручеек?

насос ручеек

Многие потребители встают перед выбором, какой насос лучше приобрести «Ручеёк» или «Малыш». Оба насоса просты в эксплуатации, нет нужды настраивать их перед началом использования. Имеется неплохая возможность отремонтировать приборы своими руками.

Первый производится в Республике Беларусь. Забор воды в нем осуществляется только верхним способом. Российский же насос изготавливается в разных модификациях: с расположением патрубка, по которому всасывается вода, внизу и вверху, что расширяет спектр его применения.

По техническим показателям эти 2 насоса не существенно отличаются друг от друга. Однако, «Ручеёк» имеет большую глубину погружения и лучшую производительность по сравнению с «Малышом». В связи с этим его цена выше российского аналога. Вместе с тем, качество воды у российского насоса выше, в то время как у белорусского прибора возможно наличие в воде каких-либо примесей. Назначение этих насосов практически идентичное, но «Ручеёк» идеален для набора воды в системы отопления, а «Малыш» лучше использовать для полива и набора жидкости.

Правила эксплуатации насоса

С эксплуатационными нормами водяной помпы можно подробно ознакомиться в прилагаемой к ней аннотации.

Необходимо запомнить, что устройство нельзя использовать, если в электрической сети напряжение больше 220 В и на сетевом кабеле имеются какие-либо нарушения целостности. Во время работы водяной помпы нужно постоянно отслеживать уровень напряжения во избежание поломки прибора. Суточная норма непрерывного использования устройства-не более 12 часов. Категорически запрещается при работающем агрегате перекрывать к нему доступ воды.

Установка насоса

Чтобы подключить погружной насос «Малыш», необходимо использовать прорезиненный шланг с соответствующим диаметром. Он присоединяется при помощи эластичного хомутика к выходу прибора. Для его укрепления можно воспользоваться металлической проволокой. Если устройство будет использоваться в зимний период, то в шланге проделывается дырка, предотвращающая при низких температурах перемерзание воды. На лето она заклеивается.
Перед приобретением насоса, рассчитывают номинальную длину кабеля таким образом, чтобы он свободно дотягивался до источника питания. Агрегат погружают в воду при помощи специального троса из капрона.

Работающий агрегат постоянно вибрирует. Чтобы исключить порчу устройства, на него для дополнительной защиты одевают кольцо из резинового материала, смягчающее соприкосновение с колодезными стенами. В целях выравнивания положения насоса и предотвращения ударов о стенки, его крепят к специальной перекладине тросом, изготовленным из какого-либо эластичного материала. Перекладина помещается на самом верху и натягивает удерживающий трос. Электрический шнур, наоборот, располагается на перекладине свободно. После погружения прибором можно пользоваться сразу.
Расстояние между дном и корпусом помпы зависит от типа расположения заборного приспособления. Для устройств с нижним патрубком этот отрезок должен составлять 1 м. Если всасывающий патрубок находится в верхней части, то насос можно погрузить намного ниже. Но корпус не должен иметь соприкосновений с дном, чтобы избежать повреждения прибора.

Если необходимо применить насос в мелких водоемах или с его помощью убрать воду из различных подтопленных помещений, то помпу помещают на самый низ, используя в качестве прокладки лист из резины.

Для защиты устройства от засоров и повышения качества полученной воды рекомендуется установить специальный фильтр.

Эксплуатация насоса

Эксплуатационный период погружного насоса «Малыш» сравнительно небольшой и составляет порядка 3-х лет. Обслуживающие процедуры для него не отличаются особой сложностью. После его первичной установки и 2-х часовой непрерывной работы, его необходимо достать и произвести визуальный осмотр наличия неисправностей. Если ничего не будет выявлено, то прибор погружается обратно для длительной эксплуатации.

Впоследствии устройство осматривается с периодичностью не менее одного раза в 2-3 месяца. В случае обнаружения повреждений на корпусе, можно сделать вывод, что насос ударялся о стенки. В таком случае его нужно будет повторно опустить, подвергнув выравниванию.

Насос гудит, но не работает. Что делать?

При работе погружного насоса «Малыш» может возникнуть ситуация, когда он гудит, но вода не качается. Очень часто причиной этой неисправности может послужить раскручивание крепежных деталей в корпусе или внутри прибора из-за вибрации. В результате чего в него попадает вода.

Возможен даже такой вариант, когда корпус раскрутится полностью, и одна его часть упадет на дно. Чтобы избежать этого неприятного момента, необходимо поместить устройство в специальную емкость, в которой предварительно просверливают дырочки.
В моделях с нижней подачей воды эта неисправность возникает из-за засорения механизмов мелкими камешками и другим мусором, что приводит к износу резиновых деталей поршня.

При этом варианте вероятен слабый напор или поступление воды будет отсутствовать вообще. В такой ситуации понадобится замена всех вышедших из строя деталей.

Если вы не собираетесь использовать водяную помпу в зимний период, ее необходимо будет вытащить из колодца или скважины, промыть и тщательнейшим образом просушить.

Хранить устройство необходимо вдали от приборов отопления так, чтобы на него не попадали прямые лучи солнца.

При условии соблюдения всех правил эксплуатации вибрационного погружного насоса, он прослужит долго и не будет ломаться.

Полезные видео по теме

Как выбрать правильно погружной насос и на какие показатели нужно обращать внимание:

Как улучшить работу насоса «Малыш»:

Обслуживание погружного насоса, чтобы работал дольше:

Читайте так же:

Насос малыш: конструкция, стоимость, характеристики.

Решить проблему снабжения водой многих владельцев частных хозяйств и дач, не подключенных к водоснабжению, поможет удобный погружной насос Малыш. Электронасос Малыш не является мощным аппаратом для перекачки вод из артезианских скважин, но он вполне справится с задачами подъема воды из колодцев, небольших скважин, открытых водоемов.

Выпускаются 3 основные модели под маркой Малыш, имеющие различия не только в технических параметрах и в системе забора, но и различающиеся по сфере применения.

Содержание статьи

Модельный ряд

Стандартный погружной насос Малыш имеет нижний забор воды. Такие агрегаты предназначены для:
Насос малыш  перекачки воды с далеко расположенных открытых водоемов;
Насос малыш  осушения подтопленных подвалов и нижних этажей;
Насос малыш  откачки вод до минимального уровня.

Погружной насос малыш рекомендуется использовать только со специальными фильтрами, так как при нижнем расположении водозабора в него возможно попадание частичек песка.

Если в названии есть маркировка К, значит в конструкцию встроена дополнительная термозащита. То есть, в корпусе стоит термореле, которое отключит аппарат при перегреве. Такое оборудование можно оставить без присмотра на длительное время, не опасаясь, что оно сгорит.

Если в названии есть маркировка М, это означает, что корпус выполнен из прочной пластмассы. По умолчанию он изготавливается из алюминия. Без сомнения алюминиевый корпус является более прочным, но стоит дороже.

В конструкции насосов Малыш-М и Малыш-3 заложен верхний забор воды. Насос Малыш М по техническим характеристикам схож с базовой модификацией. Аппарат Малыш-3 имеет от нее существенные отличия.

Аппараты с верхним способом всасывания применяют для забора жидкостей из колодцев/скважин. В этих местах агрегаты с нижним водозабором могут выйти из строя, если они не оснащены дополнительно установленной системой фильтрации. Электронасосы с верхним забором при работе не всасывают со дна илистые отложения, которые могут засорить систему.

Область применения

Вибрационный насос Малыш приобрел широкую популярность благодаря своим хорошим техническим характеристикам, недорогой стоимости и удобству эксплуатации. Компактные и не тяжелые (весом до 3 с половиной килограмм) аппараты справляются с широким спектром поставленных задач.

Они применяются для:
Насос малыш  бесперебойного подъема воды из колодцев/скважин с внутренним диаметром от 8см до 11см и из любых водоемов, в которых температура среды не превышает 35 градусов;
Насос малыш  для перекачки жидкостей с расстояния 100-150м., что вполне достаточно для обеспечения небольшого участка;
Насос малыш  перекачки воды из емкости в водопровод;
Насос малыш  создания запаса воды для сельскохозяйственных или бытовых нужд;
Насос малыш  откачки паводковых вод из затопленных подвалов;
Насос малыш  заполнения/слива бассейнов.

Также садоводы включают эти электронасосы в системы автополива для ухода за садовыми культурами или для опрыскивания кустарников, используя распылительные насадки. Водяной насос Малыш работает с жидкостями, в которых количество механических примесей не превышает 0,01%. Для перекачивания более загрязненных вод эти модели не подходят, так как детали подвергаются повышенному износу, что укорачивает срок эксплуатации устройств.

Конструкция и подключение

Вибрационный насос Малыш состоит из гермокорпуса, внутри которого находится электропривод и вибратор. Входные отверстия у моделей закрывает клапан. Работа устройства основана на силе переменного тока, под воздействием амортизатора заставляющего совершать колебательные движения якорь и поршень, одновременно выталкивая воду в патрубок.

Причиной популярности, которой заслуженно пользуется вибрационный насос Малыш, является также то, что с его помощью можно создать полноценную насосную станцию включенную в автосистему водоснабжения. Для этого придется дополнить конструкцию реле давления, гидроаккумулятором и обратным клапаном. Реле поможет поддерживать нужный уровень жидкости, так как оно будет автоматически включать/выключать насос при изменении уровня воды. Напора Малыша будет вполне достаточно даже для устройства автономного водопровода в дачном домике, что позволяет уменьшить расходы на организацию водоснабжения.

Такой агрегат отличается высокой надежностью, во многом благодаря отработанной конструкции. А если случится поломка, то это совсем не проблема, ведь благодаря широкой распространенности запасных частей, выполнить ремонт насоса Малыш на сегодняшний день совсем несложно.

Монтаж

Очень важно правильно подключить насос Малыш. Его рабочее положение должно быть строго вертикальным, без перекосов. Погружной насос малыш закрепляется прочным капроновым шнуром, для которого на корпусе предусмотрено наличие пазов. Внизу агрегата нужно подвесить груз с пружиной, чтобы гасить вибрацию.

Корпус насоса от обсадной трубы отделяется специальными эластичными манжетами или просто широким кольцом из плотной резины. Нельзя опускать электронасос на проволоке, так как она будет резонировать вибрацию, что приведёт к износу крепления. Снизу от дна до корпуса насоса должно оставаться расстояние не меньше одного метра.

Насос Малыш характеристики и цены

Все модификации линейки работают от бытовой сети 220В. Они могут погружаться до 3 метров в глубину, Выпускаются в нескольких модификациях отличающихся длиной шнура питания, мощностью и напором.

В скважинах с малым дебитом допустимо более глубокое опускание. Скорость забора воды у всех моделей одинакова – 430 л/час.

Малыш, Малыш-М имеют напор 40м - 60м, Малыш-3 – 20м - 25м.

Производительность увеличивается при работе без напора до 1 500л.

Различаются электронасосы также габаритами и мощностью.

Мощность базовой модификации Малыш и М составляет 240Вт.

Габариты в длину - 25,5см, а вес – 3,4кг. У модификации Малыш-3 мощность ниже - 185Вт, длина агрегата не превышает 24см, вес - 2кг.

Электронасосы Малыш и Малыш-М можно использовать для подъема жидкостей из скважин диаметром больше 100мм с глубины до 40м., а Малыш-3 предназначена для работы со скважинами диаметром больше 80мм глубиной до 20м.

Основные преимущества

Насос для воды Малыш имеет следующие преимущества:
Насос малыш  Расположение всасывающих отверстий снизу корпуса в электронасосах Малыш позволяет откачивать воду с дна.
Насос малыш  Расположение всасывающих отверстий сверху в электронасосах Малыш-М, Малыш-3 позволяет эксплуатировать устройство без надзора, так как агрегат не перегреется.
Насос малыш  Электронасосы могут использоваться также для перекачки чистой питьевой воды.
Насос малыш  Они не требуют техобслуживания.
Насос малыш  Длительный срок службы.

Видео про насос Малыш

Для обеспечения водоснабжения приусадебных участков и небольших фермерских хозяйств, применяются бытовые электронасосы. Универсальный насос Малыш погружного типа оптимально можно использовать в местах с небольшим водопотреблением. Название Малыш электронасос получил благодаря своему компактному миниатюрному размеру и небольшому весу. Несмотря на скромные характеристики мощности, погружной насос малыш обеспечивает достаточно хороший напор воды, зависящий от высоты подачи.

В дополнение к статье "Насос малыш: конструкция, стоимость, характеристики." Вам может быть интересно:

производительность, мощность и давление, диаметр насоса и шланга

Вибрационный насос может подавать поток воды на большие расстояния горизонтальноВибрационный насос может подавать поток воды на большие расстояния горизонтальноВыбирая электронасос для автономного водоснабжения, нужно учесть достаточно много факторов: вид источника и расстояние от него до потребителя, качество и расход воды, подачу и многое другое. Во многих случаях для полива небольшого участка или водоснабжения дома можно использовать погружной вибрационный насос Малыш. Характеристики этого устройства в сочетании с низкой ценой сделали его одним из самых востребованных на рынке.

Область применения насоса

Устройство предназначено для перекачивания чистой воды с малым содержанием механических примесей из скважин, колодцев или открытых водоёмов. Его можно использовать для полива и наполнения расходных ёмкостей.

В сочетании с элементами автоматики, гидроаккумулятором и некоторыми другими деталями на основе такого устройства можно собрать полноценную насосную станцию для обеспечения бесперебойного водоснабжения небольшого дома.

Конструкция и принцип действия устройства

Технические характеристики и параметрыТехнические характеристики и параметрыКорпус устройства изготовлен из алюминиевого сплава и состоит из двух частей, которые соединяются при помощи четырёх болтов.

В той части, к которой подходит питающий кабель, расположены катушки электромагнита. Катушки надеты на металлический сердечник и залиты компаундом. Такая конструкция обеспечивает полную защиту электрической части от проникновения воды.

Во второй части расположен исполнительный механизм, здесь же находятся отверстия забора воды и закрывающий их обратный клапан.

Насос Малыш водянойНасос Малыш водянойИсполнительный механизм состоит из металлического штока. На одном конце которого расположен якорь (подвижная часть электромагнита), а на другом — резиновый поршень. Шток проходит через амортизатор.

Работа происходит следующим образом. В отключённом состоянии между сердечником электромагнита и якорем есть небольшой воздушный зазор. При подаче питающего напряжения якорь притягивается к сердечнику электромагнита, увлекая за собой шток и расположенный на нём поршень. Смещение поршня создаёт разряжение внутри корпуса, клапан открывается, и вода засасывается в насос. При обратном движении поршня клапан закрывается, а вода выталкивается в нагнетательный патрубок. Таким образом вода из источника подаётся потребителю.

Устройство погружного аппаратаУстройство погружного аппаратаМагнитное поле электромагнита изменяется с частотой 50 Гц (50 раз в секунду), столько же движений в секунду совершает поршень, при этом смещение поршня происходит всего на несколько миллиметров, и движения больше похожи на вибрацию, поэтому устройства с таким принципом действия называют вибрационными.

Для предварительной очистки жидкости и защиты электронасоса от механических примесей рекомендуется использовать фильтр. В простейшем случае фильтр представляет собой чехол из специального волокна, который надевается и закрепляется на всасывающей стороне.

Общие характеристики

Электронасы обладают следующими характеристиками:

  1. Конструкция электронасоса позволяет погружать его под воду на глубину до пяти метров.
  2. Охлаждение таких устройств осуществляется водой, в которую они погружены, поэтому ни в коем случае нельзя допускать работу электронасоса всухую. Катушка электромагнита сильно греется и без охлаждения сгорает в течение нескольких минут. Поэтому предъявляются требования к температуре перекачиваемой воды — она должна быть не выше 35ºС. Это требование нужно учитывать, если вы летом используете устройство для перекачки воды из открытых водоёмов или резервуаров, температура воды в которых может доходить 40ºС и выше.
  3. Время непрерывной работы — 2 часа, после чего следует сделать перерыв на 30 минут.
  4. Длина питающего кабеля, в зависимости от комплектации и производителя, варьируется от 5 до 50 метров. При необходимости кабель можно удлинить, но следите за тем, чтобы место соединения находилось выше уровня воды.

Модификации прибора

Есть четыре модификации электронасоса Малыш:

  1. Стандартный Малыш имеет нижний забор воды.
  2. Малыш-М — отличается от стандартного тем, что входной клапан расположен в верхней части насоса.
  3. Малыш-К — оснащён встроенной защитой от перегрева. Забор воды осуществляется в нижней части насоса.
  4. Малыш-3 — более компактная и экономичная модификация стандартного устройства.

Электронасосы Малыш, Малыш-М и Малыш-К

Различия в конструкциях этих модификаций позволяют подобрать ту, которая лучше всего подходит для ваших условий. В случае необходимости можно заменить одно устройство на другое без какой-либо переделки системы водоснабжения, благодаря одинаковым техническим характеристикам:

  1. Питающее напряжение — 220 В, 50 Гц;
  2. Потребляемая мощность — 240 Вт;
  3. Номинальный напор — 40 м;
  4. Номинальная производительность — 0.43 м3;
  5. Максимальный напор — 60 м;
  6. Производительность при работе насоса без напора — 1.5 м3;
  7. Диаметр — 99 мм;
  8. Высота — 255 мм;
  9. Масса без электрокабеля — 3.4 кг.

Доработка вибрационного насосаДоработка вибрационного насосаИз перечня характеристик следует, что производительность насоса Малыш уменьшается с увеличением высоты, на которую он подаёт воду. Это значит, что при превышении максимальной подачи производительность будет равна нулю, то есть вода подаваться не будет.

Здесь нужно пояснить, что при расчёте необходимой подачи нужно учитывать не только вертикальные, но и горизонтальные участки. Перекачивание воды на 10 метров по горизонтали создаёт на устройство такую же нагрузку, как и подъём воды на высоту в один метр.

Для того чтобы обеспечить номинальные характеристики, диаметр шланга должен быть определённой величины. Для подачи воды электронасосами Малыш, Малыш-М и Малыш-К необходимо применять гибкие шланги или трубы с внутренним диаметром 19−22 мм.

Характеристики Малыш-3

Это устройство обладает всеми преимуществами стандартной модификации. Но для получения максимальной экономичности и минимальных размеров технические характеристики были изменены^

  1. Напряжение сети — 220 В, 50 Гц.
  2. Потребляемая мощность — 165 Вт.
  3. Номинальная подача — 20 м.
  4. Номинальная производительность — 0.43 м3.
  5. Максимальная подача — 25 м.
  6. Производительность при работе электронасоса без напора — 1.5 м3.
  7. Диаметр — 76 мм.
  8. Длина — 240 мм.
  9. Масса — 2 кг.

Насосы Малыш на полкеНасосы Малыш на полкеДля подсоединения к насосу нужно использовать шланг с внутренним диаметром 17 мм.

Несмотря на свои скромные размеры, он отлично подойдёт для неглубоких скважин с небольшим дебетом воды. Дело в том, что мощные устройства быстро выкачивают воду из таких скважин и поэтому возрастает вероятность работы всухую. Установка датчика уровня тоже не может защитить насос, так как из-за быстрой откачки воды происходят частые включения и отключения, что отрицательно сказывается на сроке службы устройства. Поэтому в таких случаях сложно найти альтернативу электронасосу Малыш-3.

Установка насоса

Установка насоса МалышУстановка насоса МалышДля нормальной работы электронасос должен быть установлен вертикально. На его корпусе есть специальная точка крепления, за которую привязывается прочный капроновый шнур. Шнур, благодаря своей эластичности, позволяет гасить вибрации от насоса, поэтому применять для подвеса трос или цепь нельзя. Если необходимо применение троса, то между ним и насосом делают вставку из шнура длиной не менее двух метров, который будет выполнять функции амортизатора.

К подвесу при помощи ПВХ-ленты или верёвок, крепят кабель и шланг.

Насос должен располагаться в центре скважины или колодца. Недопустимо, чтобы во время работы он касался стен или дна источника. Из-за вибрации любой контакт с твёрдыми объектами приведёт к очень быстрому повреждению корпуса устройства, поэтому при эксплуатации в скважинах на насос надевают защитные резиновые кольца.

Если вы устанавливаете устройство с нижним забором воды, то расстояние от него до дна должно быть не менее 50 см. Такое расстояние позволит защитить насос от засасывания твёрдых частиц со дна. При использовании насоса с верхним забором это расстояние можно уменьшить до 10 см.

Рекомендации по эксплуатации

Отрицательное влияние на работу вибрационного насоса оказывает изменение питающего напряжения. Проблему можно решить установкой стабилизатора напряжения, но его цена в несколько раз превышает стоимость самого насоса. Для того чтобы обойтись без дорогостоящего оборудования, можно порекомендовать следующее:

  1. При снижении напряжения до двухсот вольт резко падает мощность насоса Малыш, а следовательно, уменьшается и подача. Если в вашей сети напряжение понижено, то для того чтобы компенсировать эти колебания, следует выбирать насос с номинальной подачей на 25−30% больше, чем расчётная величина. Таким образом устройство будет сохранять свою работоспособность при низком напряжении.
  2. Если питающее напряжение выше 240 В, нагрев электронасоса становится критическим, и обмотка электромагнита сгорает. Происходит это из-за резкого увеличения тока в катушках электромагнита. Защитить устройство поможет реле тока — это аппарат, который переключает свои контакты при определённой величине электрического тока. Его нужно подключить последовательно с обмоткой электромагнита. Работает он так же, как и защитный автомат в щитке электроснабжения, но обладает более плавной настройкой тока срабатывания. При регулировке реле ток срабатывания выставляют на 0.5 А больше номинального тока электронасоса.

Для использования этих агрегатов в насосной станции важно знать, какое давление создаёт насос Малыш. Рабочее значение давления составляет 0.4 МПа. Этого достаточно для обеспечения небольшого дома с одновременным использованием только одной точки водораздачи.

Полезные советы

Значительно продлить срок службы позволят следующие несложные мероприятия:

  1. Для максимального снижения стоимости электронасоса производители при сборке насоса используют болты из чёрного металла. После нескольких месяцев эксплуатации разборка такого насоса превращается в настоящую проблему. Поэтому крайне желательно на новый насос поставить крепёж из нержавеющей стали. Эта несложная процедура позволит избежать больших трудностей при дальнейшем обслуживании и ремонте.
  2. Основной причиной выхода из строя вибрационных насосов является самопроизвольное раскручивание крепежа. Это четыре болта, соединяющие две половины корпуса, винт крепления входного клапана и гайка крепления поршня. Для их фиксирования достаточно обезжирить резьбу и нанести на неё пару капель клея на основе цианоакрила (это практически любой быстросохнущий клей).
  3. Не реже одного раза в год нужно разбирать насос, очищать его от загрязнений и проверять состояние входного клапана и поршня. При обнаружении даже небольших трещин эти элементы необходимо заменить на новые. Если вы установили нержавеющий крепёж, то эта процедура отнимет не более часа вашего времени.
  4. Если уровень воды в вашей скважине постоянно изменяется, а применение средств контроля невозможно, при покупке стоит выбрать электронасос с верхним забором воды. В этом случае, когда уровень опустится ниже входного клапана и подача воды прекратится, нижняя часть устройства с электромагнитом по-прежнему будет находиться в воде, что в некоторых случаях может спасти устройство. На использование в таких условиях рассчитан Малыш-К со встроенной температурной защитой, но он несколько дороже своих собратьев, поэтому выбор остаётся за вами.
  5. Высокий спрос на глубинные вибрационные насосы привёл к тому, что устройства этого типа выпускаются многими производителями как в нашей стране, так и за её пределами. Несмотря на то что названия могут быть одинаковыми, характеристики будут несколько отличаться. Поэтому перед покупкой водяного насоса Малыш технические характеристики необходимо уточнить в паспортных данных.

Важно! Выбрать насос «Малыш» - просто, анализ технических характеристик

Наладить качественное водоснабжение на вашем дачном участке или вашего дома — задача ответственная и требует знания определенной информации. Следует учесть множество факторов — производительность и глубина скважины или колодца, рельеф участка, расстояние, на которое планируется перекачивать воду, примерный объем потребления воды в сутки и ряд других не менее важных моментов.

Если вы стратегически остановили свой выбор и готовы купить именно насос малыш  «Малыш», который имеет нужную вам производительность, следует учесть ряд технических характеристик при выборе определенной модели этого насоса.

Итак, выбираем — какой погружной вибрационный насос приобрести — Малыш, Малыш-М или Малыш-3.
Постараемся предельно просто подойти к выбору насоса и разложить все по полочкам.

Преимущества различных моделей насоса «Малыш»

модели «Малыш»

У насоса «Малыш» всасывающее отверстие расположено внизу корпуса.
Это позволяет откачать максимальный объем воды.

модели «Малыш-М» и «Малыш-3»

Всасывающее отверстие расположено сверху. Благодаря этой конструктивной особенности корпус насоса постоянно находится в воде, насос не перегреется, если уровень воды упадет до входного отверстия.

Все модели насоса «Малыш» могут использоваться для подачи питьевой воды.
Эксплуатационные и технические  характеристики  насоса "Малыш" позволяют использовать его достаточно продолжительный срок — не менее 2,5 лет.

Условное обозначение модельного ряда

Пример обозначения:
БВ-0,12-40-У5 «Малыш»

Это расшифровывается так:
БВ — бытовой вибрационный
0,12 — объем номинальной подачи литров в секунду (л/сек).
40 — напор, м.
У5 — условия эксплуатации.

Напорные характеристики:

Здесь все просто — чем больше высота напора, тем меньше объем подаваемой воды в час.

Технические характеристики

Следует отметить важный момент. Модели насоса «Малыш» имеют примерно одинаковые напорные характеристики, однако отличаются длиной электрического шнура, который подсоединен к насосу и поставляется в комплекте. Тем меньше глубина скважины — тем больше показатель объемной подачи воды в единицу времени.

параметры

Малыш Малыш-М Малыш-3
Напряжение, В 220 220 220
Частота тока, Гц 50 50 50
Номинальная мощность,Вт, без учета потерь в питающем проводе не более 0,4 МПа      (4 атм) 245 245 ---
0,2 МПа (2 атм) --- --- 185
ток А, не более 3,7 3,7 3,5
Объемная подача воды л/с с глубины 40м 432 432 --
30м 720 830 ---
20м 950 1000 432
масса без провода, кг. не более 3,5 3,5 3,2
Длина электрошнура, м. 6, 10, 16, 25, 32, 40, 50

Габаритные размеры

Насос с нижним забором

Насос с верхним забором

Малыш Малыш-М Малыш-3
высота L, мм 280 262 240
Диаметр Ø, мм 99 97 76

Схема установки насоса «Малыш» в скважину

1 — Насос
2 — Хомутик
3 — Подвеска
4 — Связка провода с шлангом
5 — Провод
6 — резиновая пружинящая подвеска
7 — перекладина
8 — вилка
9 — шланг
10 — резиновое кольцо — с насосом не поставляется.



















Подводя итог, можно построить следующий алгоритм выбора насоса «Малыш» для скважины или для колодца:

1.Верхний или нижний забор — в зависимости от уровня воды.
2.Длина шнура электропитания — в зависимости от глубины скважины или колодца.
3. Диаметр насоса — в зависимости от диаметра скважины.

Следуя этим правилам подбора, вы легко сможете выбрать подходящий для вас вибрационный насос.

Более полную информацию по модельному ряду насосов «Малыш» вы можете получить, изучив материал категории насосы «Малыш».
Также вы можете обратиться за консультацией к нашим специалистам. Мы поможем вам подобрать подходящий по всем параметрам насос для колодца или скважины и сделать компетентный выбор.



500 литров в час Оборудование для очистки открытой воды с насосом высокого давления

Краткое введение в линию очистки воды:

Согласно отчету об испытаниях воды на месте, мы применяем различное оборудование для производства питьевой воды чистой воды или минеральной воды и т. Д.

Эта линия очистки воды включает резервуар для сырой воды, насос для сырой воды, фильтр из кварцевого песка, фильтр с активированным углем, ионообменник

, насос высокого давления, прецизионный фильтр, защитный фильтр, обратный осмос, стерилизатор генератора озона, УФ, смешивание башня, водяной насос, резервуар для хранения воды.

Резервуар для сырой воды изготовлен из материала SUS304 или полипропилена. Сырая вода насос обеспечивает давление на фильтр кварцевого песка / activecarbon фильтра. Кварцевый песок фильтр избавиться от мутности, взвешенных веществ, органических веществ, коллоидная и так далее.

Фильтр с активированным углем Удаляет цвет, свободный хлорид, органические вещества, вредные вещества и т. Д. Луковый обмен

предотвращает любое осаждение крупных частиц, большинства бактерий и вирусов на мембране обратного осмоса,

Точность 5 мкм, для удержания назад любые крупные частицы, такие как крупное железо, пыль, взвешенные вещества, примеси

.

Насос высокого давления Обеспечивает высокое давление на мембрану обратного осмоса (минимум 2,0 МПа). Система обратного осмоса является основной частью установки очистки чистой воды. Скорость обессоливания мембраны обратного осмоса может достигать 99%.

Изображение линии очистки воды:

.

RO Водоочиститель Производительность 1000 литров в час по цене 140000 рупий / штука | Панипат

Производительность очистителя воды обратного осмоса 1000 литров в час по цене 140000 рупий за штуку | Panipat | ID: 14851382630

Спецификация продукта

Минимальное количество заказа 1 штука

Описание продукта

Полностью автоматический, высокая эффективность работы с длительным сроком службы, большая часть его может быть обновлена ​​до 2000 литров в час.
1, мембранный, гидронотический 2.емкость 14,65, 3. насос 2/22 кри 3. панель управления


Заинтересовал этот товар? Получите последнюю цену от продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2012

Юридический статус Фирмы Физическое лицо - Собственник

Характер бизнеса Розничный торговец

Количество сотрудников От 51 до 100 человек

Годовой оборот До руп.50 лакх

IndiaMART Участник с апреля 2016 г.

GST06AWYPK2486N1ZJ

Основанная в 2012, в Панипат, (Харьяна, Индия), we « Mahadev Associates », - это партнерская фирма , известная как известный розничный торговец и торговец из лучший диапазон качества системы обратного осмоса и завод обратного осмоса. Под руководством «Сандип Кумар (партнер), мы достигли динамичного положения в отрасли. Мы также предоставляем нашим клиентам услуги по установке , и обслуживанию , .

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

,

Ранцевый ручной насос для опрыскивателя, емкость: 16 литров, 600 рупий / штука

Ранцевый ручной насос для опрыскивателя, емкость: 16 литров, 600 рупий / штука | ID: 16609672948

Технические характеристики

Размер 16 л.
Резервуар Пластик HDPE
Объем 16 литров
Цвет Синий, Желтый

Описание продукта

Ручной опрыскиватель

Заинтересовал этот товар? Получите последнюю цену от продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2017

Юридический статус фирмы Партнерство Фирма

Характер бизнесаИмпортер

Количество сотрудников До 10 человек

Годовой оборот Rs.1-2 крора

Участник IndiaMART с июня 2017 г.

GST23AANFD6253h2ZF

Основанная в 2017 году, компания Drizzle India является ведущим оптовым торговцем и розничным продавцом триммеров для травы, кусторезов, распылителей, пистолетов Power Pump и многого другого. Безмерно известные в отрасли благодаря их точности, они представлены нами в стандартных формах нашим клиентам.Они представлены нами в различных положениях, они проверены строго, чтобы сохранить их оптимальное качество.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

,
