Производительность насоса малыш литров в час – Погружной насос «Малыш»: характеристики, устройство, правила эксплуатации

Содержание

технические характеристик, производители цены, установка, эксплуатация

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Область применения

Содержание статьи

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

  • для полива огорода;
  • для набора воды в накопительные емкости;
  • для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

  • В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
  • Малыши производятся и в Климовске Московской области.
  • В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
  • В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
  • Агрегаты Ручеек выпускают в Могилеве (Беларусь).

    Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

НазваниеЗабор водыЗащита от холостого хода / перегреваМощностьПроизводительностьВысота подъемаДиаметрГлубина погруженияЦена
Малыш-М П 1500 ТопольВерхнийнет/да240 Вт24 л/мин60 м99 мм3 м1741 руб (пластик)
Ручеёк-1 МогилевВерхнийнет/нет225 Вт18 л/мин72 м110 мм1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)Верхнийнет/нет250 Вт18 л/мин60 м98 м7 м1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)Нижнийнет/нет300 Вт16,6 л/мин70 м100 мм3 м2110 руб (шнур 10 м)
Малыш-М 1514 ТопольВерхнийнет/да250 Вт25 л/мин60 м98 мм3 м2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)Верхнийнет/нет210 Вт12 л/мин40 м78 м10 м1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10Верхнийнет/нет240 Вт24 л/мин60 м100 м3 м1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250Верхнийнет/нет250 Вт17,5 л/мин75 м100 м2 м2715 руб (шнур 10 м)
Водолей-3 (Лепсе)Верхнийнет/есть265 Вт26 л/мин40 м98 мм1900 руб (шнур 10 м)
Малыш 25 м (Курск)НИжнийда/нет250 Вт7,1 л/мин40 м1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

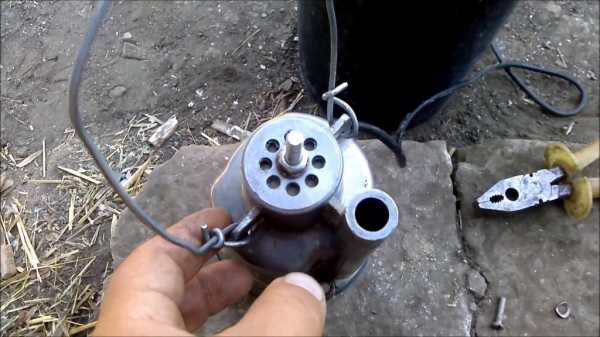

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

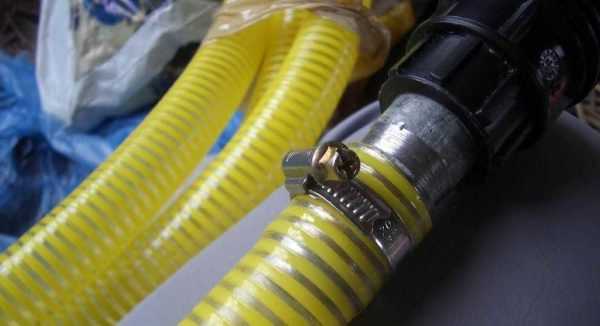

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

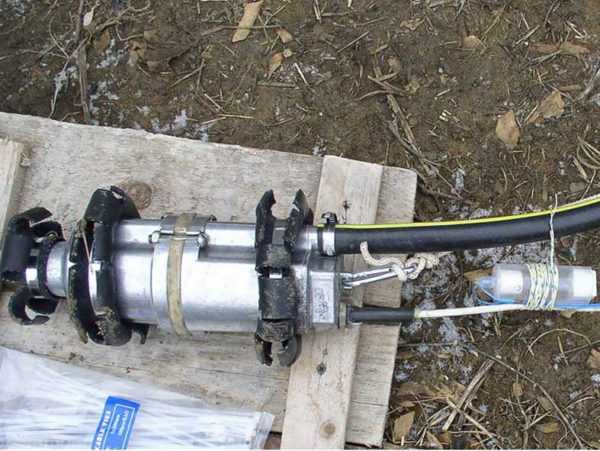

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

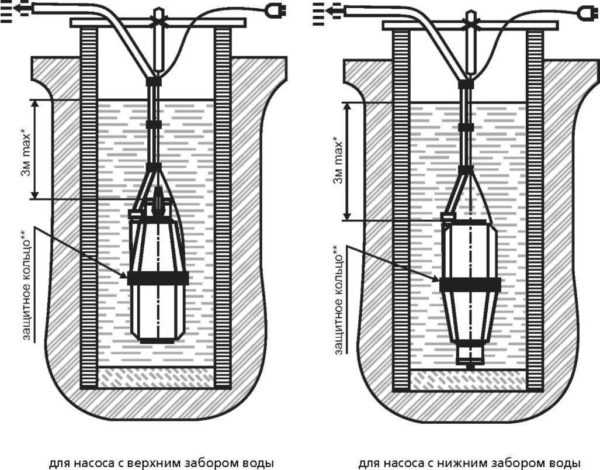

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

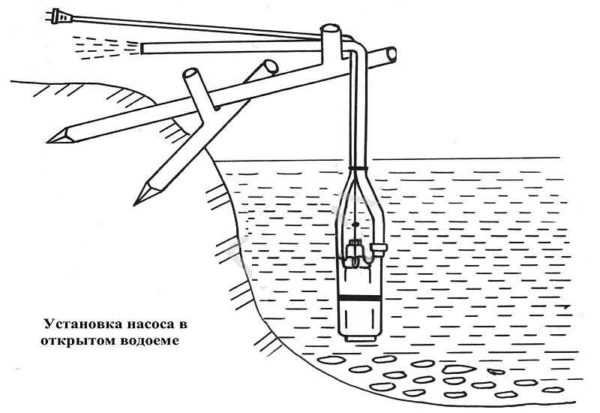

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

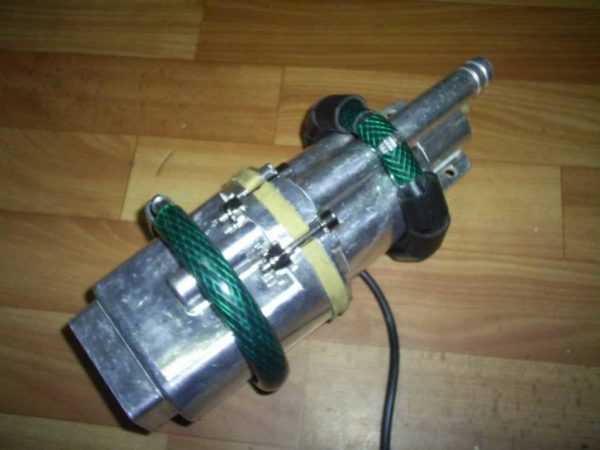

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

  • когда он поднят вверх, контакты замкнуты, питание подается;
  • когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
  • вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

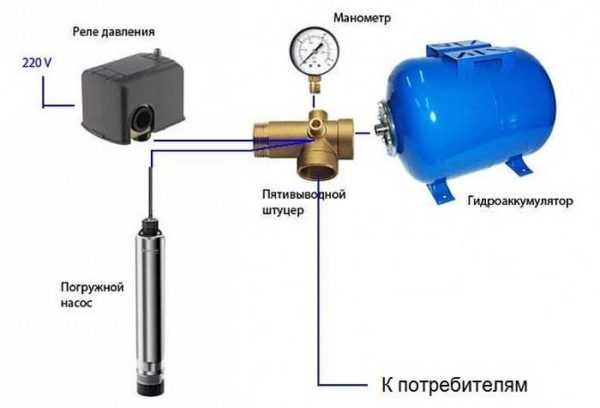

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

  • Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
  • Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
  • При эксплуатации с гидроаккумулятором выставить минимальное давление.
  • Установить защиту от сухого хода.
  • Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.


stroychik.ru

Погружной Насос Малыш: Технические Характеристики Водяной Техники

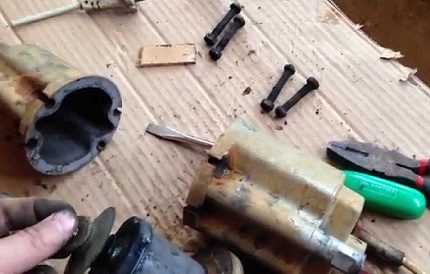

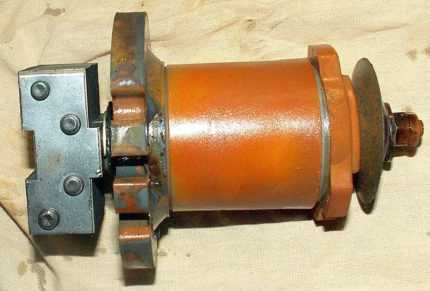

Фото внутреннего устройства конструкции

Все те, кто имеет во владении дачу или частный дом, понимают, насколько важны водяные насосы. Многие своими руками делали водоснабжение и сталкивались с выбором насоса.

Вибрационные насосы Малыш широко известны среди потребителей, так как они считаются довольно удобными для использования в частном секторе.

Содержание статьи

Где используется

Электронасос «Малыш» получил такое название благодаря своему небольшому весу и компактным размерам. Насос работает от обычной розетки и может обеспечить вполне нормальный напор воды на дачном участке.

При помощи этого малютки можно:

  • Откачивать воду.
  • Поддерживать водоснабжение в жилых и нежилых объектах.
  • Проводить воду к огороду для организации системы полива в теплице.
  • Подключать автоматические поливалки.

Помните! Этим насосом можно откачивать только относительно чистую воду. Если же в жидкости очень много грязи, то она может вызвать износ деталей, что приведет к поломке и неплановому ремонту.

Электромагнитный бытовой насос «Малыш», который выпускается на территории России, благодаря несложному монтажу, небольшим габаритам, доступной цене и хорошей надежности стал очень популярным и востребованным.

Технические характеристики и модели

Перед тем, как приобрести оборудование, рекомендуется ознакомиться с технической частью

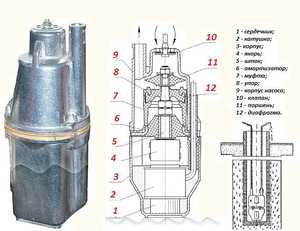

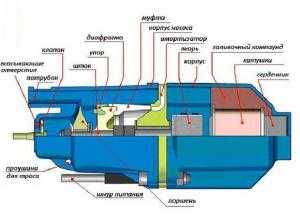

Устройство вибрационного насоса Малыш:

ХарактеристикиЗначение
Производительность без подъема воды, литр/минут430
Длина кабеля, метр10-40
Радиус заборной трубы, ммот 40
Высота подъема напора воды, мдо 40
Мощность двигателя, Втдо 250

Мощность насоса «Малыш» позволяет доставать воду как из скважин, так и из колодцев и рек.

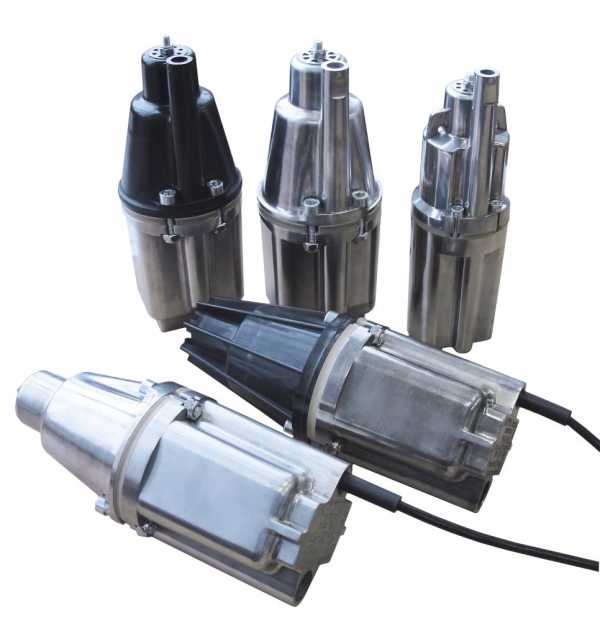

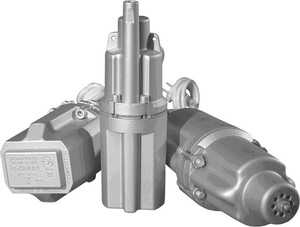

Модели Малыша

Наиболее популярные виды конструкций

Мы уже рассмотрели стандартные характеристики базовой модели (см. Насос Малыш: технические характеристики и принцип работы), но описание насоса Малыш не будет полным без упоминания о разных его моделях.

Ведь некоторые из них отличаются своими характеристиками и предназначением. Расходно-напорные характеристики у всех моделей идентичны.

Чем разнятся модели насоса:

Название моделиЗабор водыМощность, ВтПроизводительность, литров в часДругие особенности
Базовая модельНижний245950Забор воды из скважин и колодцев с диаметром больше 10 см, а также с открытых водоемов при tводы не больше 35 оС.Нельзя допускать его сухого хода.
«Малыш-3»Верхний165432Забор воды из скважин диаметром больше 8 см.
«Малыш-К»Нижний245950На приводе есть термозащита.
«Малыш-М»Верхний245950Привод охлаждается, благодаря верхнему забору воды.
«Малыш-Э»Верхний3501000Оснащен термозащитой

Примечание. Насос «Малыш-Э» самый мощный из всех представленных моделей в этом ряду.

Особенности использования

Особенности в использовании агрегата

Рассмотрим условия эксплуатации этих насосов на примере модели «Малыш-М»:

  • Если насос проработал два часа, то его нужно выключить и дать ему «отдохнуть» хотя бы 20 минут. Это необходимо для остывания мотора. Вообще, такое оборудование не должно работать более двенадцати часов в день.
  • Поскольку у этой модели верхний забор воды, то его нужно устанавливать над ее поверхностью не ниже чем на 30 сантиметров. Кроме того, нужно провести его установку так, чтобы он никоим образом не прикасался к стенкам колодца.
  • Проконтролируйте, чтобы глубина подвески была не менее, чем десять метров. В противном случае ее стоит увеличить за счет провода или мягкой резиновой вкладки таким образом, чтобы она выдержала вес.

Примечание. Запомните, что вибрация – это нормальный процесс при работе этого оборудования, поэтому вы должны сделать все, чтобы ее максимально амортизировать.

  • Если вы хотите поместить глубинный насос Малышок прямо в скважину, то необходимо натянуть на него защитное кольцо, которое, как правило, всегда в комплекте. Это делается для защиты корпуса от деформаций.
  • Между насосом и трубопроводом должен находиться именно гибкий шланг длиной не менее чем два метра, это обережет оборудование от смещения при температурных перепадах.
  • Чтобы насос не пострадал при попадании в него грязной и мутной воды, оснастите его фильтром.

Если вы хотите, чтобы этот насос работал как часы и не давал сбоев, то необходимо хотя бы раз в пять дней проводить его осмотр.

Насос Малыш аналоги

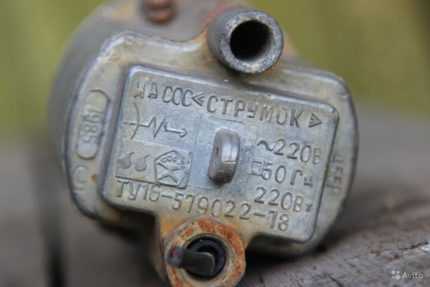

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Но, Малыш от них выгодно отличается небольшими габаритными размерами и весом. Его можно легко переносить и устанавливать. Кроме того, он работает от обычной розетки, что еще больше упрощает его эксплуатацию.

Примечание. Какого бы типа насос вы не выбрали: «Малыш», «Ручеек», «Струмок», «Ливень», помните, что все они предназначены для одного и того же – обеспечивать водоснабжение в небольших масштабах.

Если спросить у покупателей, каким насосам они отдают предпочтение, то можно услышать следующие названия:

«Малыш», «Струмок», «Родничок» и другие аналоги прошли независимые испытания в аварийном и обычном режимах. При сухом запуске и работе не сгорели двигатели у «Малыша» Московского производства, обеих видов «Ручейков» и у «Струмка».

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

  • Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
  • Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
  • Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Совет. Чтобы не остаться без воды, вам нужно позаботиться о покупке стабилизатора с трехкратным превышением. Вот тогда ваш насос будет работать без перебоев и вы не останетесь без воды.

Вообще, все стабилизаторы подразделяют на три вида:

  • Релейные.
  • Электромеханические.
  • Тиристорные.

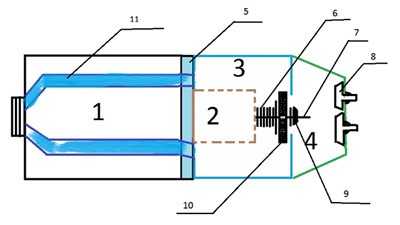

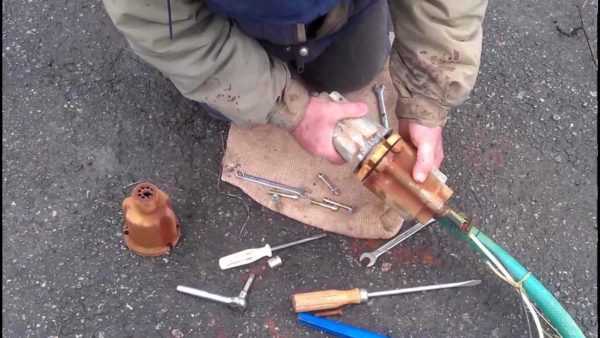

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

  • Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
  • Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

  • Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
  • Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.

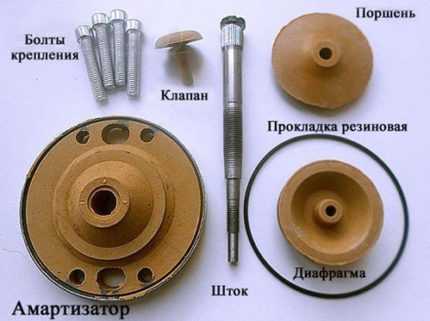

  • Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

  • Просчитайте, насколько глубоко должен находиться насос.
  • Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

  • От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
  • При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
  • Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Помните! Нельзя подключать насос вхолостую. Это делается лишь после прохождения полной установки оборудования и шланга для водозабора.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

parnik-teplitsa.ru

Технические характеристики погружного насоса Малыш

Чтобы обеспечить водоснабжение на дачных участках и в фермерских хозяйствах, стоит воспользоваться бытовым электронасосом. Универсальным вариантом считается погружной насос Малыш, который применяют на различных объектах, где требуется водоснабжение. Название оборудования объясняется его компактными размерами и небольшим весом. Несмотря на скромную мощность, такое устройство гарантирует хороший напор воды.

Сферы применения

Люди, проживающие в сельской местности, а также дачники, применяют насос Малыш для таких целей:

  • обеспечение водой нежилых и жилых объектов;
  • водоснабжение дачных участков и огородов;
  • включение системы полива, работающей в автоматическом режиме, что облегчает уход за растениями;
  • опрыскивание кустарников и зеленых насаждений при помощи распылительных насадок;
  • откачка воды.

Важно помнить, что погружные насосы не предназначены для откачки загрязненной жидкости, ведь в таком случае детали конструкции быстро износятся. Соответственно, срок эксплуатации окажется небольшим.

В целом широкий спектр применения погружных насосов Малыш объясняется простотой эксплуатации, надежностью и невысокой ценой. Также немаловажную роль играет отсутствие необходимости выполнения монтажа. Насос начнет работать сразу после погружения в воду.

Многие потребители отдают предпочтение погружным моделям с верхним забором воды, благодаря чему удастся избежать загрязнений со дна, включая песок и ил. Более того, данное оборудование быстрее охлаждается, а значит, можно не бояться перегрева двигателя и его выхода из строя. Подобные насосы используются, чтобы поднять воду из скважины либо колодца. Также они являются немаловажным элементом в автономной системе водоснабжения.

Основные характеристики

Универсальные погружные насосы могут иметь разные характеристики в зависимости от изготовителя и конкретной модификации.

  • Напряжение в 220 В, при котором потребляемая мощность составляет около 200–250 Вт.
  • Насос Малыш предназначен для подачи воды из скважины или колодца, глубина которого составляет не более 40 м. При этом важно помнить, что такой показатель влияет на производительность устройства.
  • Погружной насос можно использовать для скважины, диаметр которой равен минимум 100 мм.
  • Условная производительность представлена на уровне 1 м³ воды в час. Если вода поднимается с высоты в 40 м, то такой показатель составляет около 430 л.
  • Вес оборудования без кабеля составляет 30 кг, а запас провода – около 50 см.

Отдельно стоит упомянуть наличие автоматики. Благодаря подобному оснащению погружных конструкций Малыш уход и эксплуатация упрощаются, а безопасность возрастает. Автоматическая система поддерживает определенное давление и следит за работой двигателя. Также автоматика защитит насос Малыш от перегрева, а двигатель не пострадает из-за скачков напряжения. Если уровень воды окажется недостаточным, питание насоса отключится.

В продаже можно найти модели с электрогенератором или оборудование, работающее на солнечных батареях.

Универсальные агрегаты продаются по доступной цене, что сказывается на сроке эксплуатации. Как правило, рабочий ресурс рассчитан на 3–4 года. При этом устройство окупится уже за один сезон.

Для многих потребителей оптимальным вариантом считается классическая модель. Она подходит для колодцев диаметром в 100 мм и обеспечивает подачу воды на расстояние в 100–150 м. Важно помнить, что в базовой версии нет автоматики, защищающей агрегат от перегрева, а это снижает цену оборудования и уменьшает срок эксплуатации.

Принцип работы

После подключения привода к сети происходит преобразование электроэнергии в электромагнитные колебания. Они поступают на соответствующий клапан, после чего мембрана начинается совершать колебательные движения. Это приводит к нагнетанию давления и прокачиванию воды. Естественно, подобные механизмы оказываются чувствительными к перегреву, поэтому здесь предусмотрено наличие автоматики, которая отключает двигатель при снижении уровня воды. Такое оборудование признано низкоуровневым, однако оно отлично справляется со своими задачами.

Важно помнить о том, что погружные насосы Малыш бывают 2 типов:

  • устройство с верхним забором воды: такой вариант считается наиболее предпочтительным, ведь оборудование быстрее охладится, а также не будет всасывать грязь;
  • агрегаты, у которых предусмотрено отверстие внизу: они нуждаются в тщательном контроле, автоматике, системе термозащиты и механическом фильтре, предотвращающем попадание в насос песка или мусора.

Установка и подключение

Чтобы выполнить правильную установку, необходимо обратить внимание на тип оборудования:

  • насосы с отверстием, расположенные внизу, необходимо закреплять на расстоянии в 1 см.
  • оборудование с клапаном вверху опускают на самое дно.

Перед установкой конец капронового шнура закрепляют на корпусе насоса, а к другому концу необходимо присоединить медицинский жгут либо резиновый шланг. Благодаря подобному решению возникающие вибрации будут значительно снижены.

Во время работы необходимо проконтролировать, чтобы погружной насос не касался трубы либо скважины. В данном случае дополнительной защитой станет резиновое кольцо, расположенное на корпусе устройства. После достижения глубины нужно закрепить насос, а затем подключить агрегат к сети.

Как продлить срок эксплуатации?

Практически всегда погружной насос используется в сложных условиях, поэтому стоит заранее позаботиться о том, чтобы избежать поломки оборудования. В частности, нужно помнить, что мелкий мусор, известковые отложения и песок могут попасть под корпус, а, значит, детали со временем сотрутся, а трубы засорятся, из-за чего придется покупать новый погружной насос. Чтобы избежать этого, необходимо приобрести специальный фильтр, способный задерживает твердые частички. Подобное оборудование легко монтируется и защищает насос от самых мелких частиц, размер которых не превышает 150 микрон. Благодаря такому недорогой фильтру срок эксплуатация насоса Малыш значительно увеличится, а эффективность повысится.

Чтобы прибор прослужил максимально долго, необходимо помнить о других важных нюансах.

  • Резинку или жгут, к которому привязан насос, стоит закрепить у верха скважины.
  • В процессе монтажа не следует подключать оборудование. Это делают только после окончательной установки.
  • При желании можно удлинить кабель, однако важно проследить за тем, чтобы соединение располагалось вне колодца.
  • Избежать серьезных поломок удастся в том случае, когда двигатель не работает «на сухую».
  • Для вибрационных насосов принято использовать фильтр в виде простой прокладки цилиндрической формы, выполненной из пористых материалов. Она поможет избежать попадания крупных частиц.

Погружной насос Малыш – это оптимальный вариант для дачников и владельцев небольших огородных участков. Использование подобного оборудования поможет решить проблему водоснабжения. Чтобы агрегат прослужил максимально долго, стоит правильно подобрать мощность, соблюдать рекомендации производителя и бережно использовать устройство.

Оцените статью: Поделитесь с друзьями!

elektro.guru

его эксплуатационные и технические характеристики, особенности установки и принцип работы

Для обеспечения водой дачных, приусадебных участков и фермерских хозяйств применяют бытовые водяные насосы. Одним из самых востребованных и недорогих является насос Малыш, который используют на небольших объектах, где потребность в воде небольшая. Агрегат называется Малышом, потому что он имеет небольшой размер и вес до 4 кг. Двигатель насоса работает от электросети в доме, напряжение которой 220 В. С помощью агрегата небольшой мощности вода подается под большим напором.

Особенности применения насосов

Насосы Малыш применяются для следующих целей:

  • обеспечение водой жилых зданий и хозяйственных помещений
  • полив дачных и земляных участков возле дома
  • откачивание воды из больших емкостей, в т.ч. бассейнов
  • подача воды в системы орошения.

Водяные агрегаты Малыш не предназначены для откачивания канализационных води и других сильнозагрязненных жидкостей.

Характеристики насосов Малыш

  • невысокая стоимость
  • рабочий ресурс — от двух до трех лет
  • мощность — 245 Вт
  • напряжение рабочее — 220 В
  • высота подъема воды — до 40 м
  • производительность — 432 л/ч (при водном подъеме около 40 м)
  • производительность — 1050 л/ч (при водном подъеме -1 м)
  • время работы без перерыва- не больше 2 часов
  • давление (рабочее) — 0,4 МПа
  • диаметр — 80 мм (в зависимости от моделей этот показатель меняется)
  • масса — 3,5 кг (вес указан без кабеля, фильтра, шланга).

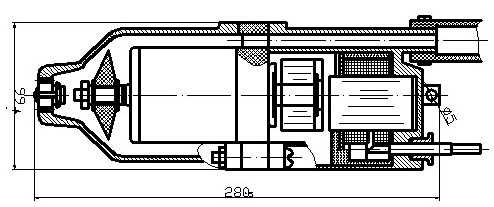

Устройство насоса Малыш

Малыш состоит из деталей:

  • электропривод
  • вибратор
  • корпус насоса.

Все детали соединены при помощи винтов (4 шт.), которые закручиваются в разъемы.

Электропривод агрегата имеет:

  • сердечник
  • две катушки
  • шнур питания, которые заформованы в корпус компаундом из эпоксида.

Вибратор имеет:

  • амортизатор
  • муфту
  • диафрагмы
  • упор
  • шток с закрепленными на нем якорем и поршнем.

Диафрагма расположена на некотором расстоянии от амортизатора. Они определяют направление штока и предотвращают поступление воды в электропривод, тем самым обеспечивая герметичность агрегата.

Корпус устройства изготовлен в виде колпака, вверху которого находятся отверстия для всасывания воды и патрубок для ее выхода. Клапан прикрывает отверстия и обеспечивает вход жидкости и ее выход из агрегата.

Виды насосов

Классический насос

Этот агрегат вибрационного действия используется для выкачивания воды с колодца или небольшой скважины, диаметр которой больше 100 мм, а также для полива земельного участка. Кроме вертикальной выкачки воды, можно осуществлять и горизонтальную выкачку на расстояния от 100 до 150 м.

Погружной насос не может выкачивать загрязненную жидкость, где концентрация дополнительных веществ (примесей) — больше 0,01%, а температура — больше 35 градусов.

Классический «Малыш» имеет систему нижней выкачки воды. В комплекте имеется шланг 18 -22 мм (диаметр). В этом варианте нет защитной автоматики от перегрева, фильтра, а также реле измерения давления. Агрегат должен погружаться на глубину не более 5 метров.

Технические характеристики насосов серии М полностью соответствуют классическим. Отличие — они применяются только для верхнего забора воды.

Насос серии З

Это самый лучший вариант недорого агрегата для осуществления выкачивания жидкости из скважин диаметром более 80 мм.

Основные технические различия:

  • агрегат и его электрический привод помещены в герметичном блоке, конструкция которого монолитная
  • мощность (номинальная) уменьшена до 165 Вт
  • подача воды около 0,4 кубометра в час при напоре 20.

Вес устройства до 3 кг, размеры компактные. Диаметр шланга из этой серии должен иметь 3/4 д. Защищенный от попадания воды кабель поставляется длиной около 30 м. Фильтр отсутствует, устройство можно дополнить (при желании) фильтром стаканообразным ЭФВП.

Насос серии К

В эти насосы встроена автоматика от перегрева (термозащита). Других отличий от классической модели нет.

Особенности установки

Чтобы правильно установить насос, необходимо:

  • Измерить глубину предпочтительного расположения агрегата в водоеме (скважине).
  • Приобрести шланг нужного размера для прокачивания воды, так как диаметр должен соответствовать данной модели (технические характеристики). Если сечения не будут совпадать, давление будет повышаться, а производительность падать.
  • Закрепить к патрубку шланг хомутом из пластика.
  • Модели с нижним водозабором надо размещать в 0,5 м от скважинного дна, а с верхним — опустить на дно.
  • Использовать шнур из капрона или трос из стали небольшого диаметра для опускания и фиксации агрегата. Его закрепить в проушину, расположенную на корпусе устройства. Затем взять полуметровый отрезок резины и привязать к шнуру, его верхней части для гашения вибрации.
  • Во время монтажа не подключать агрегат к сети. При недостаточной длине кабели, можно его удлинить так, чтобы место соединения находилось вверху, вне колодца.
  • Для увеличения срока службы можно установить механический фильтру, очищающий воду и препятствующие попаданию примесей в устройство. Чаще всего используют для этих целей обычную цилиндрическую прокладку из волокнистого материала. Прокладку надевают на клапан для всасывания, чтобы производить фильтрацию воды.
  • После окончания установки насос подключают к электросети.

Агрегат лучше устанавливать на глубину, ниже чем динамический уровень воды. Погружные устройства Малыш необходимо размещать горизонтально, что увеличивает их эксплуатационные срок.

Принцип работы и техника безопасности

На основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

  1. Запрещено прикасаться к насосу, включенному в электросеть.
  2. При напряжении выше нормы, агрегат нельзя использовать.
  3. Нельзя использовать устройство при повреждении шнура питания.
  4. Передвигать насос и закреплять при помощи шнура питания запрещается.
  5. При работе агрегата не допускается перекрывать поступление воды.
  6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
  7. Перекачивать воду с большими примесями и мусором не допускается.
  8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену.

Заключение

Водяной насос Малыш — доступное по стоимости оборудование, которое обеспечивает дом автономным водоснабжением. С помощью специалистов можно подобрать нужную модель и произвести установку и правильное подключение, что увеличит срок эксплуатации насоса.

stoki.guru

Насос Малыш: характеристики, цена, отзывы |

Современное насосное оборудование обеспечивает жизнедеятельность людей на удаленных участках. С его помощью нам удается избавиться от различных неудобств и неприятностей.

Например, если раньше необходимо было приложить огромное количество усилий для выполнения качественного полива вашего огорода на даче, то сейчас достаточно купить и установить небольшой насос, который справится с этой работой за считаные минуты.

Отдельно стоит отметить оборудование, которое выпускают под брендом «Малыш». Оно сейчас пользуется заслуженной популярностью у дачников и владельцев загородных участков.

Особенности, назначение и принцип работы

Насос «Малыш» предназначен для бытового применения и водоснабжения приусадебных участков, дач или небольшого фермерского хозяйства (когда речь идёт о снабжении водой в небольших объёмах).

Агрегат — небольшой по габаритам и весу, и при сравнительно небольшой мощности создаёт достаточный напор для большинства сельскохозяйственных нужд.

Этот тип оборудования называют вибрационным. В отличие от погружных или поверхностных образцов, вибрационные насосы работают по уникальной технологии.

Они подкачивают воду с помощью вращения специального якоря и штока, что провоцируют появление вибраций. Единичный импульс от вибраций дает возможность поднимать воду без приложения дополнительных усилий, применения винтовых подъемных механизмов и т.д.

Именно благодаря сравнительно простой конструкции этот насос может похвастаться ценой, что в некоторых ситуациях почти в два или три раза ниже цены стандартных погружных образцов.

Обычно их применяют для поливочных работ или для подачи воды из скважин или колодцев. Как насос для постоянной системы водоснабжения сам по себе применяться не может.

Принцип работы насоса Малыш можно проиллюстрировать следующим образом:

  • Электрический ток от бытовой сети подаётся на привод, «якорь» магнитом притягивается, а после того, как полюс на магните меняется – с усилием отбрасывается в противоположную сторону;
  • Колебания, которые происходят с достаточно большой частотой (порядка 100 повторений в секунду) передаются штоком «якоря» на поршень, что создаёт давление и колебания мембраны, подающие воду дальше;
  • Установленный на «входе» клапан не даёт воде вернуться обратно.

При этом, применять данный насос можно не только для перекачивания воды из скважины, но и для забора таковой из открытого водоёма, к примеру. Диаметр насоса Малыш предполагает и скважину определённого минимального диаметра (зависит от конкретного модельного ряда).

Как видим, принцип работы и особенности его функционирования не отличаются излишней сложностью. Однако нужно вспомнить и о менее приятных нюансах, что обязательно вскроются при его эксплуатации.

Для начала нужно понять, что конструкция у такого оборудования склонна к появлению различного рода поломок. Конечно, качественное оборудование прослужит вам очень долго, но сам принцип подкачки воды за счет вибрации, слишком серьезно влияет на детали внутри насоса.

Именно поэтому устройство не рекомендуется оставлять в автономном режиме на длительное время и без присмотра. Из-за постоянных вибраций уплотнители и сальники в нем рано или поздно выйдут из строя, и случится это быстрее, чем у насосов погружного или поверхностного типа.

Еще один важный момент заключается в том, что вибрационные модели не рекомендуется использовать в скважинах с неукрепленным дном или без качественных стенок.

Дело в том, что при работе он вибрирует как внутри рабочей камеры, так и вне ее, хоть амплитуда колебаний на выходе существенно уменьшена. Поэтому при длительной работе устройство вполне способно негативно повлиять на неукрепленные стенки или дно источника.

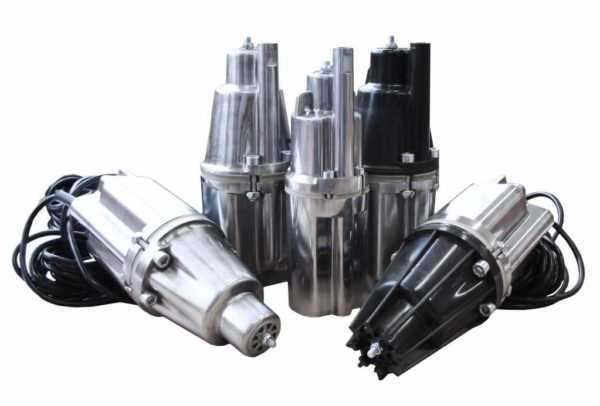

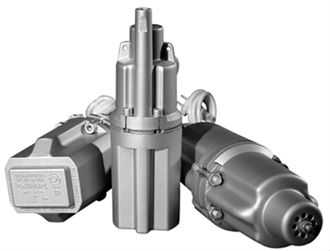

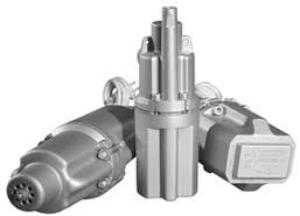

Разновидности насоса Малыш

Насосы выпускаются в нескольких модификациях и различаются по некоторым характеристикам. При этом, расходно-напорные технические характеристики насоса Малыш идентичны для всех моделей и чем большая высота, на которую нужно подать воду – тем меньше производительность.

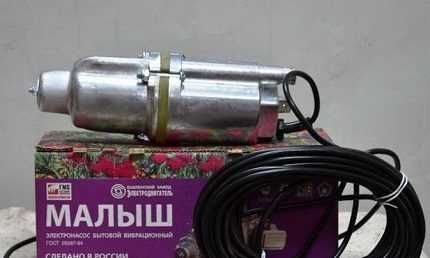

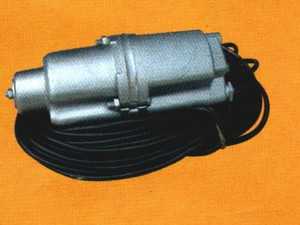

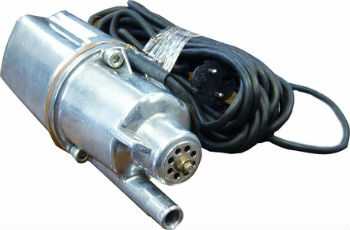

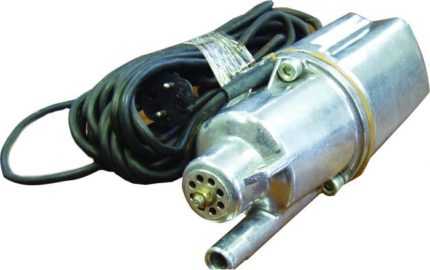

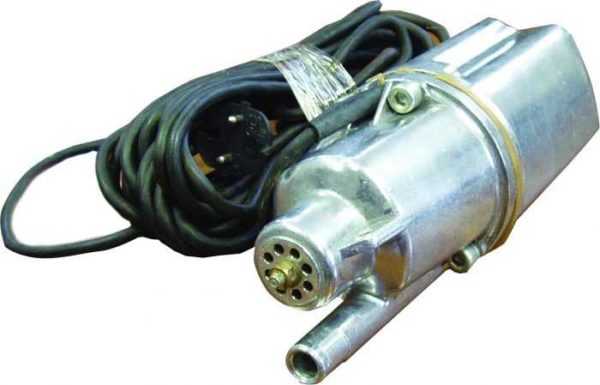

Базовая модель «Малыш» — это насос с нижним забором воды, для использования в скважинах и колодцах (диаметр скважины не менее 10 см), а также из открытых источников воды с температурой не более 35 градусов.

Насос Малыш для колодца может быть оснащён специальным фильтром, чтобы избежать попадания в механизм твёрдых частиц из воды.

Устройство насоса Малыш в этом варианте не предусматривает защитной автоматики привода – следует избегать «сухого хода» и перегрева агрегата.

Технические характеристики погружного насоса Малыш в базовом варианте: мощность – 245 Вт, длинна шнура 10-50 метров (не съёмный, конкретная длина зависит от выбранной модели), производительность — 950 литров в час при максимальном напоре 40 метров.

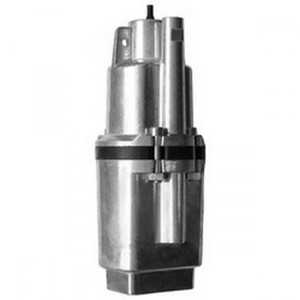

Модель «Малыш-3» — модификация с верхним забором воды, при прочих сходных эксплуатационных условиях (можно применять в скважинах диаметром не менее 8 сантиметров), обладает мощностью 165 Вт и производительностью 432 литра в час (напор – 40 метров).

Производительность насоса Малыш данной модификации сравнительно ниже.

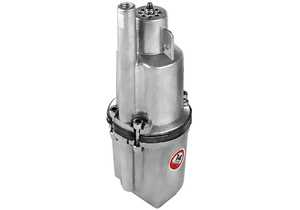

Модель «Малыш-К» (забор воды — нижний) от ранее упомянутых разновидностей отличается наличием термозащиты привода (при перегреве происходит автоматическое отключение насоса). Мощность – 245 Вт, производительность – 950 литров в час, напор – 40.

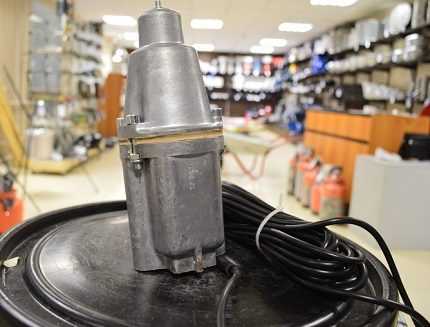

Водяной насос Малыш (модель «Малыш-М») — насос с верхним забором воды, который по рабочим характеристикам сходен с базовой моделью, не оснащён термозащитой, но верхний забор воды обеспечивает охлаждение привода.

Выпускается в вариантах длины шнура от 10 до 40 метров, при аналогичных базовой модели «Малыш» напорно-мощностных характеристиках и производительности.

Вибрационный насос Малыш с верхним забором воды обычно предназначен для длительной работы в составе автоматической системы водоснабжения, так как может функционировать длительное время, при этом не поднимая со дна ил или другие твёрдые примеси.

Следует избегать холостого хода, независимо от способа забора им воды, что увеличит срок его эксплуатации (даже в варианте моделей, оснащённых термозащитой привода насоса).

В зависимости от того, какое давление создает насос Малыш на разной высоте – изменяется его объём подачи воды, а поскольку шнур интегрирован в сам насос – различие в моделях одного модельного ряда будет как раз в длине насоса (т.е. – рабочей высоте).

Как производится ремонт устройства

Обычно, ремонт насоса Малыш рекомендуют производить в мастерской, поскольку мастер опытен именно в необходимых работах.

Тем не менее, если насос у хозяина не первый и идентичен предыдущей модели – из двух неисправных насосов можно попробовать собрать один исправный (если, конечно, поломка у них не одинаковая).

В замене поломавшихся элементов насоса на функционирующие от другой аналогичной модели нет ничего чрезвычайно технологичного, поскольку насос имеет достаточно простое устройство, и ремонт насоса Малыш в данном случае не будет сложным.

Ремонт насоса Малыш своими руками можно произвести следующим образом:

  • Поскольку насос состоит из двух частей, которые стянуты болтами, первое, что необходимо для проведения работ по его ремонту (или просто чистке) – это ослабить и раскрутить эти болты.
  • Так как иногда болты «закисают» — можно воспользоваться керосином, чтобы её снять и облегчить ход болта (хотя, в особо терминальных случаях их можно просто спилить). Соответственно, в данном случая разобрать нужно два насоса.
  • Затем производим чистку элементов насоса и удаляем всё лишнее. Также, логичным будет проверить части обмотки на короткое замыкание.
  • Далее, можно собрать из исправных частей (разных) – один функционирующий насос. Или же – очистив все движущиеся элементы – собрать насос, если целью работы была чистка.

При бережном отношении и соблюдении норм эксплуатации – насос может прослужить хозяевам достаточно долго. Стоимость ремонта обычно составляет от 3 долларов, в зависимости от сложности и длительности работы.

Цена и отзывы

Для начала рекомендуем вам обратить внимание на отзывы об этом оборудовании. Все-таки, чужой опыт явно не будет лишним. Особенно когда вы принимаете решение о покупке насосных систем, которые имеют сложную конструкцию, множество функций и различных нюансов.

Отзывы о насосе Малыш обычно указывают на сравнительно меньшую стоимость, и достаточно большой период его непрерывной эксплуатации. Иногда, из минусов, упоминается ржавление болтов крепления, хотя это называют проблемой погружных насосов и в целом.

Виталий, 47 года, Минск:

Насос использую для подачи воды на даче – в дом. Что бы не говорили, что ржавеет и ломается часто – у нас работает уже 8 год и не забивается. Не жалуюсь, за свою цену – отрабатывает.

Александр, 35 лет, Рязань:

Начитался всяких советов, и на скважину «Малыш» ставить вначале побоялся. Только вот другие подороже выходили – рискнул. Фильтр на него поставить, конечно, пришлось. Пока нормально всё – уже полгода качает и намного лучше прошлого водопровода из колодца в дом.

Цена насоса Малыш базовой разновидности будет стоить в зависимости, от подвида (как правило, они различаются по длине шнура) – от 20 до 30 долларов. Купить насос Малыш другого модельного ряда можно примерно за ту же цену (разница может составить не более 1 доллара).

Так, цена насосов для колодцев Малыш модельного ряда «Малыш-3» будет в среднем от 21 доллара (десятиметровая длина шнура), а цена водяного насоса Малыш модели К — 22 доллара (при такой же длине кабеля).

Если планируется использовать насос для постоянного водоснабжения дома – автоматика для насоса Малыш приобретается отдельно, и вместе с ним (кроме термозащиты) не поставляется.

Универсальный фильтр, который рекомендуется применять вместе с насосами этого типа будет стоить около 2 долларов (цена погружного насоса Малыш ранее была указана без учёта стоимости фильтра).

Ремонт и регулировка оборудования (видео)

https://www.youtube.com/watch?v=z13bUEX9eQo

homebuild2.ru

Ремонт насоса «Малыш» своими руками: популярные поломки

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция простая, отработанная и достаточно надежная, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера. Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт такого насоса своими руками. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Содержание статьи:

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора.

И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

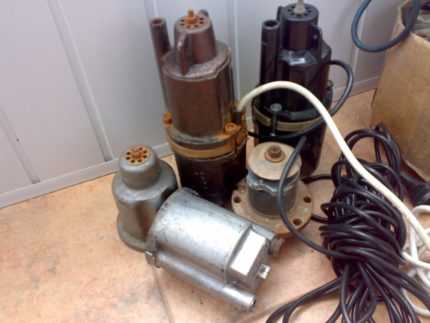

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком».

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем четырем типам погружных насосов:

  • «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
  • «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
  • «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
  • «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары.

При перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана.

На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

  • Электрическая часть.
  • Механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 —неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий.

  • Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  • Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  • Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  • Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  • Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Алгоритм поиска и ликвидация неисправностей

Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

Этап #1 — внимательный наружный осмотр

Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

Мы перечислили самое простое. Для остального требуется разборка.

Галерея изображений

Фото из

Составные части вибрационного насоса

Замена изношенных шайб

Разборка клапана для профилактической очистки

Сборка вибрационного насоса

Этап #2 — пристальный взгляд изнутри

Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

Этап #3 — устранение электрической неполадки

В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали

Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться.

Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

Этап #4 — исправление механических нарушений

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи.

Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.

Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно.

Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

Важный элемент конструкции насоса — резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса.

С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи.

Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, помогающая произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе! И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

sovet-ingenera.com

Насос «Малыш» технические характеристики погружного для колодца

Обеспечить водой дачу или приусадебный участок можно недорогим водяным насосом.

Небольшие объёмы потребления воды не требуют дорогих мощных устройств, достаточно долговечного бытового аппарата.

К таким устройствам относится погружной насос «Малыш».

Он надежен, стабилен в работе и не дорогой.

Сферы применения

Название оправдывается небольшими габаритами и весом до 4 килограмм.

Способность работать от обычной сети электропитания является плюсом.

Обладая хорошим напором, насос способен подавать воду из не глубоких скважин и колодцев.

Из существующих на рынке моделей этого класса «Малыш» обладает лучшими характеристиками в сочетании с демократичной ценой.

Насосы такого типа используются жителями сельской местности:

  • сёл,
  • деревень,
  • небольших поселков,
  • дачных кооперативов (видео, как выбрать посудомоечную машину для дома можно посмотреть тут)
    – там, где использовать централизованное водоснабжение не представляется возможным.

Перед «Малышом» ставятся следующие задачи:

  • обеспечение водой жилого дома и участка;
  • питание автоматических систем полива;
  • откачка сточных и грунтовых вод (узнайте про насос для откачки канализации).

А что вам известно про нормы температуры в квартире в отопительный сезон? В полезной статье описана методика измерения средней температуры микроклимата в жилом помещении. Она довольно сложная.

Можно ли делать скважину без обсадной трубы написано на этой странице.

Устройство получило распространение, благодаря надежной работе, доступности цен и готовности качать воду сразу после покупки.

ВНИМАНИЕ! Насос не предназначен для отведения сильно загрязненных вод. В этом случае детали быстро изнашиваются и аппарат выходит из строя.

Принцип действия

Рассматриваемый насос относится к вибрационным устройствам.

Устройство преобразует электричество в колебание электромагнитного поля, которое воздействует на клапан поплавкового типа.

Поплавок передает колебания на мембрану, которая совершает колебательные движения.

В результате многократных колебаний нагнетается давление, и начинается перекачивание воды.

Минус вибрационных устройств – чувствительность к перегреву. Во время работы насос погружается в воду, что позволяет пассивно охлаждать устройство.

Важным элементом является автоматика, которая отключит насос при холостой работе (уровень воды опустился ниже насоса).

Меры предосторожности

Погружные модели делят на два типа:

  • с верхним,
  • нижним забором воды.

С точки зрения защиты от перегрева, практичнее, устройства с верхним забором, потому, что основная часть расположена ниже уровня воды при любом развитии событий.

Верхний забор не позволит всасывать твердые загрязнения со дна скважины или колодца.

Нижний забор требует установку фильтров и контроля уровня воды (при отсутствии автоматики).

Кратковременная работа без охлаждения приводит к выходу из строя. Фильтр грубой очистки устанавливают в источниках с малым дебетом воды.

Модельный ряд

Линейка насосов представлена следующими моделями:

  • Классические модели насоса «Малыш».
    Представляет собой вибрационное устройство погружного типа.
    Предназначены для использования в неглубоких колодцах и скважинах с диаметром трубы от 100 миллиметров.

А известно ли вам, какая должна быть температура батарей в квартире? Инструкция, как правильно замерить степень нагрева радиатора отопления, размещена в полезной статье.

Как подобрать циркуляционный насос для системы отопления прочитайте здесь.

На странице: http://ru-canalizator.com/santehnika/s-oborudovanie/nasos-otopleniya.html прочитайте инструкцию по установке дополнительного циркуляционного насоса в систему отопления.

Способны перекачивать воду на расстояние 100-150 метров, что позволяет использовать для полива огорода из водоемов.

Не предусмотрена работа в загрязненной воде, предельная концентрация твердых частиц – 0,01 процента. Температура воды не должна быть выше 35 градусов.

Основные характеристики:

  • мощность – 245 W;
  • предельная высота подъема жидкости – 40 метров;
  • усредненная производительность: подъем на 1 метр – 1050 литров в час, подъем на 40 метров – 430 литров в час;
  • максимальное время работы без перерыва – 2 часа;
  • питание – бытовые электросети с напряжением 220 V;
  • рабочее давление – 0,4 МПа;
  • собственный вес – 3,5 килограмма.

Классическая модель имеет нижний забор жидкости.

Для отвода воды используют шланг, диаметром 18-22 миллиметра.

Не предусмотрено установки автоматики, фильтра и реле.

Эффективная безопасная глубина – 5 метров.

  • Модели серии «Малыш-М».
    Технические характеристики аналогичны моделям «Малыш».
    Единственное отличие от классических моделей – верхний забор воды;
  • Модели серии «Малыш-3».
    Конструктивные особенности и характеристики сделали серию лучшими устройствами для малодебетовых источников и скважин, диаметром 80 миллиметров и больше.

Отличия от базовой линейки:

  • устройство смонтировано в цельном герметичном корпусе;
  • снижена мощность – 165 W;
  • перекачивает 0,432 куба воды за час при напоре в 20 метров;
  • вес до 3 килограмм.

В комплекте с насосом идет электрокабель, длинной 30 метров.

Не оборудован фильтром, возможно использование стаканообразных фильтров ЭФВП.

Подъем воды осуществляется по шлангу диаметром ¾ дюйма.

  • Модели серии «Малыш-К».

    Основные показатели соответствуют моделям базовой серии.

    Существенное отличие – встроенная автоматическая термозащита.

Подготовка к работе

После покупки устройства прочитайте инструкцию производителя. Неправильное эксплуатирование насоса аннулирует гарантию.

Насос опускает в колодец (видео, что такое плывун в колодце посмотрите здесь) или на скважину на глубину меньшую, чем самый низкий уровень воды.

«Малыш» располагается вертикально, подвешенный за металлический тросик или нейлоновый шнур. Не рекомендована работа в горизонтальном положении, в этом случае снижается срок эксплуатации устройства.

Длина троса и шланга должна соответствовать глубине скважины или колодца (как сделать абиссинский своими руками прочитайте в этой статье). Диаметр шланга выбирается в соответствии с выходным отверстием устройства.

Трос и шланг прочно закрепляются на насосе во избежание отрыва шланга и падения устройства на дно.

В верхней части троса закрепляют отрезок прочной и эластичной резины, который гасит вибрацию устройства.

При выборе модели с нижним забором, желательно, приобрести и установить фильтр грубой очистки.

Насос располагают в 40-50 см над дном.

Модели с верхним забором опускают на расстояние 30 см от дна.

ВНИМАНИЕ! Работы проводятся с устройством, отключенным от электросети.

Питание подается после погружения и закрепления насоса в рабочем положении. При нехватке кабеля электропитания его можно удлинить.

Место соединения должно находиться вне шахты колодца или скважины (как получить разрешение на бурение артезианской прочитайте здесь).

Модели без автоматической защиты от перегрева нуждаются в постоянном контроле. Работа на «сухую» приводит к выходу насоса из строя.

Определить момент опускания уровня воды ниже заборного отверстия можно по характерному звуку, издаваемому насосом.

Дополнительные возможности

Добавление обратного клапана гидробака и реле давления — позволяют получить модификацию насосной станции. Клапан не даст воде уходить обратно в источник, а реле поддержит постоянное давление в гидроаккумуляторе.

Такая конструкция упростит водоснабжение частного дома артезианской водой (что это такое) или приусадебного хозяйства.

Небольшие материальные и финансовые затраты окупаются возможностью создания полноценного водопровода без приобретения специального оборудования.

Какая нужна доработка погружного насоса «Малыш» перед началом эксплуатации, узнаете, посмотрев видеоролик.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

РубрикаРазное

Добавить комментарий
