Прокладка электрики в квартире – схемы, правила и алгоритм работ

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Подключение светильников

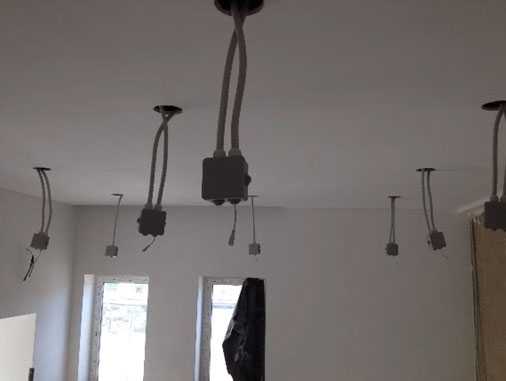

При черновом электромонтаже потолочные светильники, как правило шлейфуются. Однако при чистовых работах, необходимо уже использовать распредкоробки спрятанные за светильником.

Более подробно о правильном подключении потолочных светильников говорится в видео ниже.

После окончания чернового электромонтажа, все подрозетники закрываются крышками из пенополистерола. Делается это для того, чтобы при малярных работах провода не мешали и подрозетники оставались всегда чистыми.

Сборка распредщитка

Один из самых важных моментов в эл.монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

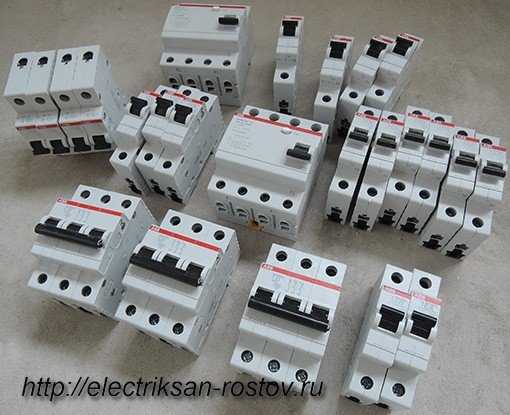

Выбор автоматических выключателей и УЗО

Автоматы какого номинала ставить в электрощитке? Ампераж будет зависеть от сечения подключаемых кабелей. Запомните, что именно кабель, а не оборудование в первую очередь защищает выключатель:

• кабель 3*1,5мм2 – 10А

• кабель 3*2,5мм2 – 16А

• кабель 3*4мм2 – 20А или 25А

• кабель 3*6мм2 – 32А

Кроме того, каждый щиток должен быть снабжен:

• реле напряжения

• выключателем нагрузки

В частных домах для защиты от грозовых перенапряжений стали активно использовать УЗИП. Что это такое, нужны ли они в квартирах и как их подключать читайте ниже.

Плюс старайтесь всегда выделять в схеме отдельную, так называемую не отключаемую нагрузку:

• охранная сигнализация т.п.

Все линии защищаются как автоматическими выключателями, так и групповыми УЗО. Автоматы при этом защищают кабель и технику, УЗО защищает людей от сверхмалых токов учетки.

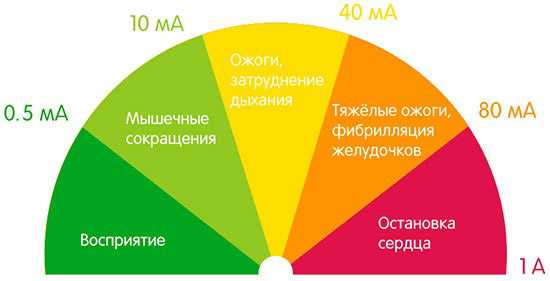

Большинство электриков в щит устанавливают одно вводное УЗО, без каких-либо отходящих групповых защит. Это в корне не верный подход, потому как при повреждении хотя бы одной линии, автоматически будет отключаться вводное устройство защиты.

Вся квартира при этом остается без света. Более того, грамотно подобрать такой вводной аппарат по току утечки не всегда получается.

Либо он у вас будет срабатывать ложно (при минимальных значениях), либо будет выполнять только противопожарную роль, никак не защищая человека.

На групповые УЗО рекомендуется подключать не более 5 линий. На линии которые связаны с водой – посудомойка, стиральная машина, бойлер, розетки санузлов лучше установить дифф.автоматы.

После сборки и коммутации щита, каждый провод и автомат должен быть промаркирован и подписан. Любой электрик, подошедший к нему после вас, должен с легкостью разобраться со схемой и отходящими линиями.

Для удобства эксплуатации, на внешнюю крышку (пластрон) в самом конце ремонта приклеиваются наклейки. На этом весь электромонтаж можно считать завершенным.

Статьи по теме

domikelectrica.ru

Как правильно прокладывать проводку в квартире

Пошаговая инструкция по монтажу электропроводки в квартире своими руками

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

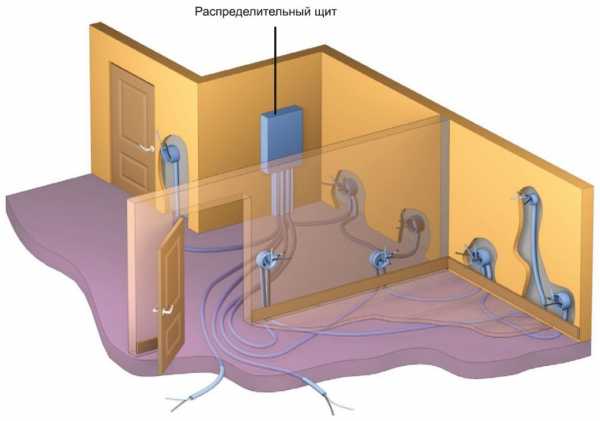

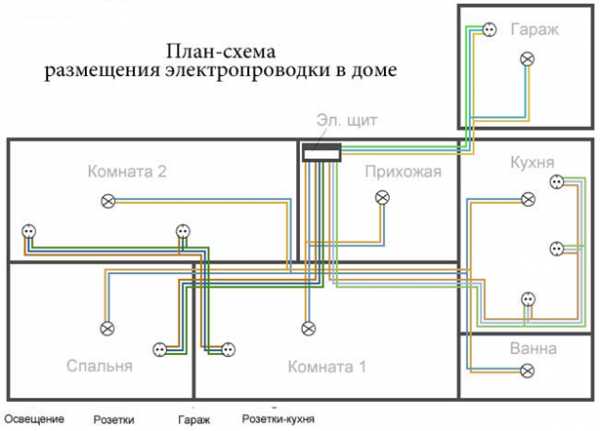

Примерная схема размещения электропроводки в доме

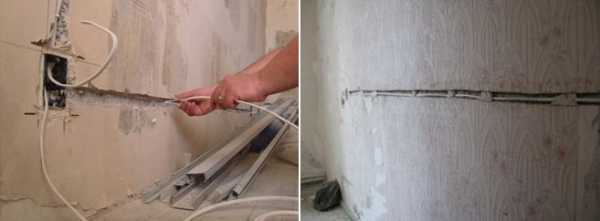

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

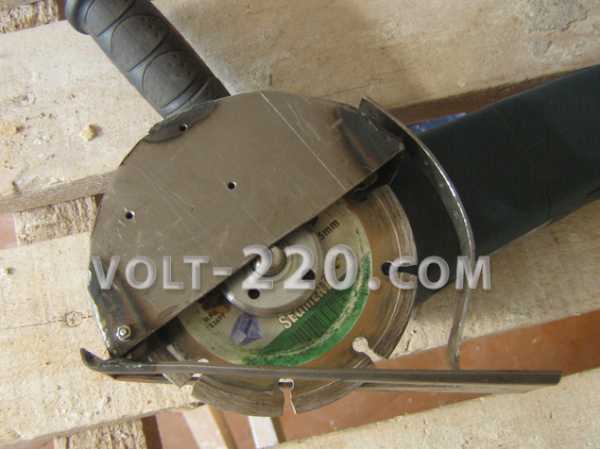

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

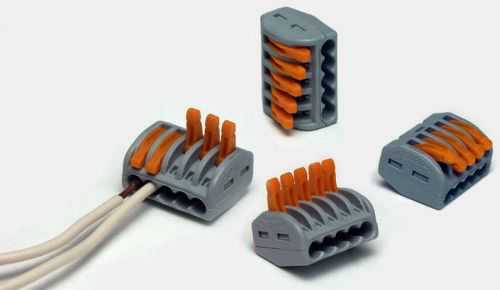

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм 2 ) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м 2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
10. Скрытую проводку рекомендуется проложить в трубах или гофрах. чтобы при необходимости можно было заменить.
11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

1. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

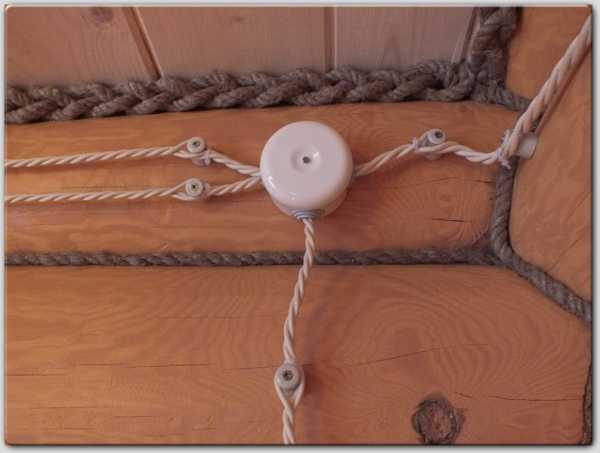

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
• установка электрощитка, прокладка кабелей от щитка до нагрузок;
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

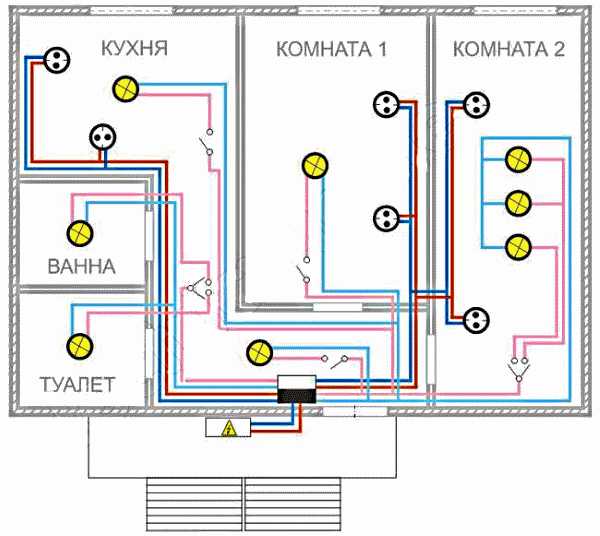

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно;
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Блок розеток на кухне

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобы проводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

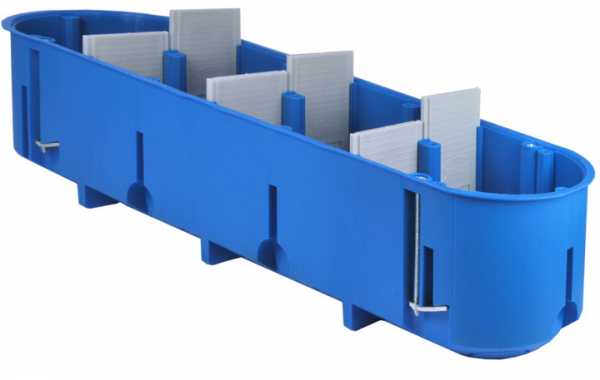

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

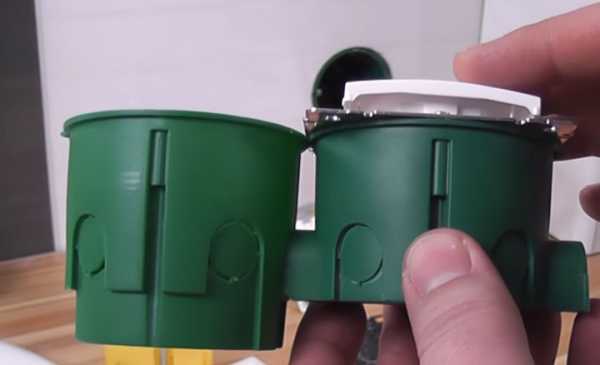

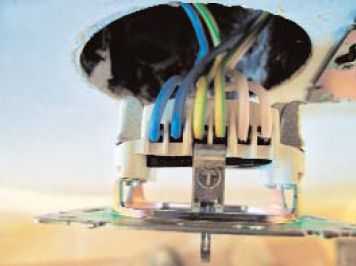

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Правила монтажа электропроводки

Во время ремонта в квартире или доме обычно возникает вопрос, как правильно заменить электропроводку. Если вы хотите сделать это самостоятельно, то нужно знать все тонкости правильного монтажа электропроводки .

Как и в остальных видах работ, монтаж электропроводки начинается с планирования, который основывается на принципах удобства и безопасности. В основном, конечно в разработке плана, упор делается на безопасность, ведь электричество, такая штука, где халатность недопустима.

Работы должны быть грамотными и аккуратными, что сбережет от проблем и обезопасит ваше жилище. Четкому плану нужно придерживаться на всех стадиях работы.

10 правил монтажа электропроводки

Рассмотрим главные моменты, учитываемые в разработки плана.

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.

Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

В помещении, размером 6 м 2. по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками .

№ 8. Монтаж открытой прокладки кабелей (не путать с проводом) электропроводки разрешается во всех помещениях для приготовления и приема пищи, кроме кухонь квартир. Т.е. на кухнях квартир запрещена открытая прокладка кабелей. Установка и прокладка проводов в виде открытой проводки в этих помещениях запрещена. На кухнях квартир вид электропроводки должен (может) быть такой же, как и в жилых комнатах.

Сноски из ПУЭ на счет правила монтажа электропроводки открытого типа:

ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей.

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://elquanta.ru/elektroprovodka/pravila-prokladki-ehlektroprovodki.html, http://electricvdome.ru/montaj-electroprivodki/pravila-montajia-elektroprovodki.html

electricremont.ru

Монтаж электропроводки в квартире, как провести проводку, правила укладки

Электроэнергия была и остается ценным благом для повседневных жизненных потребностей человека, его комфортного проживания. Электропроводка в квартире является источником освещения, обогрева, поставщиком энергии для работы всей бытовой техники. Сегодня система кабельных линий, как и любая коммуникация, имеет завышенные требования, что вызывает необходимость в изучении правил монтажа и получении знаний об основных элементах электрики.

Современная проводка

Для того чтобы правильно провести электропроводку, обеспечить безопасность и удобство эксплуатации энергопотребляющими устройствами и приборами в квартире, необходимо разделить ее на группы. Это позволит равномерно распределить нагрузку энергии по квартире. В случае неисправности или аварии позволит отключить часть проводки, при этом другую оставить в рабочем состоянии.

Для подвода электричества в помещение, по характеру расположения, стандартно используют наружную и внутреннюю проводку. Установка внешней коммутации осуществляется энерго обслуживающими организациями. От качества ее работы зависит в целом освещение здания, работа всех электрических приборов и техники в квартире. Осуществить монтаж проводки внутри помещения можно тремя способами, это:

• открытым;
• скрытым;
• комбинированным.

Открытая проводка устанавливается легко, прокладывается по поверхности стен и потолков, при необходимости проведения ремонтных работ, имеет свободный доступ. В настоящее время в современных многоэтажных бюджетных домах открытая проводка не используется, в основном проводят скрытую коммутацию. Комбинированная электропроводка используется редко иногда в офисных помещениях или зданиях, где внутренняя отделка комнат выполнена из дерева.

Правила электрификации

Квартирная современная электропроводка представляет собой сложную разветвленную систему, состоящую из элементов, которые взаимодействуют друг с другом. Монтаж электропроводки в квартире, как правило, начинается после установки прибора для измерения расходов электроэнергии (счетчика) и вводного автоматического выключателя. Электрические аппараты монтируются энергосбытом и являются собственностью организации.

Контактный коммутационный аппарат, как в многоквартирных, так и частных домах контролирует потребление электроэнергии в помещениях. В случае превышения допустимой нормы автоматически отключается от внешней сети, обесточивая полностью квартиру или здание. Главным узлом приема и распределения тока является этажный электрический щит, от которого зависит безопасность и удобство эксплуатация всей проводки в квартире.

Правильный выбор аппаратов электрической защиты по мощности и количеству подключений является надежной страховкой при аварийных ситуациях.

Использование электрических проводов низкого качества может привести к выходу из строя всей системы, даже если основные компоненты электропроводки применены хорошие. Практика показала, что изоляция недорогого кабеля не выдерживает большую нагрузку тока, начинает плавиться и перегорать.

Подключение

Перед тем как приступить к прокладыванию проводов и креплению оборудования, необходимо заранее составить план их размещения. Монтаж проводки всегда начинается от узла учета вводного кабеля, который является главной электрической артерией. Для этого необходимо выбрать трехжильный кабель подключить его к автомату или разъединителю установленного счетчика.

Электрический шнур укладывается в заранее вырезанные канавки, заводиться в квартиру через отверстие с установленной в ней гильзой и прокладывается до распределительной коробки в помещении. Место прохода кабеля заполняется негорючим составом. Составляя план электрификации квартиры необходимо соблюдать правила монтажа электропроводки. Для этого нужно знать, что:

1. предварительная подготовка штроб для проводов в комнате выполняется параллельно или строго перпендикулярно потолку или полу;
2. выключатели устанавливаются так, чтобы открытые двери не затрудняли доступ к ним;
3. мощные электроприборы необходимо подключать напрямую к индивидуальному дифференциальному автоматическому выключателю;
4. розетки в квартире устанавливаются на одинаковой высоте, провод подводится снизу;
5. проводка возле трубопроводов должна находиться на соответствующем расстоянии;
6. при прокладке проводов не допускать их пересечения;

Установка электропроводки в квартире зависит от правильного выбора длины и сечения жил кабеля, маркировки аппаратов защиты и учета, розеток, выключателей. Узнать информацию о токах конкретных приборов можно в инструкции, прилагающейся при покупке.

Скрытый тип

В современных квартирах чаще всего электрические провода с эстетической и безопасной позиции прокладывают под штукатуркой. Изначально при строительстве проводка монтируется в готовые блочные конструкции. Со временем возникает недостаток в розетках и выключателях, появляются неисправности проводки. Проложить новую проводку, возможно, только во время ремонта.

Перед началом выполнения работ всегда отключается общая подача электричества с помощью автоматического выключателя. Затем мультиметром проверяется отсутствие тока на ремонтном участке цепи. Начинать прокладку проводки в квартире необходимо с разметки трассы электропроводки, включая расположение запланированных розеток, выключателей и разветвительных коробок.

После проведения штробирования укладка кабеля проводится с запасом для шпатлевания. Для углубленных линий в кирпичных и бетонных стенах используется круглошлифовальная машина, долото. Разметка распределительной коробки осуществляется с помощью колонкового бура. Для большей безопасности провода при необходимости используют гофрированную трубку с учетом диаметра кабеля.

Открытый тип

До недавнего времени квартирную электропроводку, монтированную открытым способом по поверхности стен и потолков, считали пережитком. Сегодня ретропроводка стала рассматриваться как элемент дизайна не только для квартиры с деревянными стенами, но и оштукатуренными бетонными, кирпичными. Рост популярности открытой проводки увеличился за счет ее преимуществ, это:

• высокой пожаробезопасности;
• простоты монтажа, обслуживания, контроля;
• эстетичности и экономичности.

Правила монтажа электропроводки осуществляются с учетом окружающей среды в квартире, требований пожарной безопасности используемых марок проводов и кабелей. Установка отрытой проводки не вызывает затруднений, как правило, начинается с предварительной разметки на стенах. Провода выбираются в зависимости от плоскости, предпочтение отдается витому электрическому шнуру с крупным сечением.

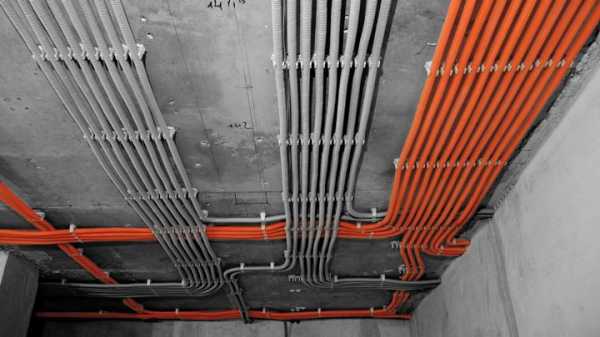

Прокладываются они стандартно над плинтусами, по линиям пересечения стен и потолка. Точки крепления размещаются друг от друга на небольшом расстоянии. Фиксируется проводка с помощью специальных установочных скоб, дюбелей. Для эстетики и большей безопасности провода помещают в гофрированные трубы, канал – плинтусы.

В качестве альтернативы могут использоваться жесткие пластиковые трубы, которые позволяют прокладывать как слаботочные, так и силовые кабели. Крепятся они к стенам с помощью специальных опор. Электрические розетки, выключатели для открытой электропроводки не монтируются в стену, устанавливаются на подрозетник из негорючего материала.

Оценка помещения

Перед тем как проводить проводку в квартире, необходимо знать степень ее пожароопасности. От правильности оценивания зависит безопасность всей проводки и жилища в целом. При прокладке кабелей в различных помещениях следует обращать внимание на возгораемость строительных материалов и конструкций. Важно учитывать, что строительные материалы бывают:

1. Несгораемые (металлы, гипсовые плиты).
2. Трудно сгораемые (гипсовые, бетонные, цементные материалы).
3. Сгораемые (все органические материалы).

Один из важных факторов, который нужно учитывать при выборе прокладки проводов это влажность помещения. Если помещение сухое и отапливаемое в нем можно проводить все виды электрификации, учитывая гигиеничность и эстетику.

В случае предполагаемой запыленности комнат изоляционные кабели и провода устанавливаются закрытым способом. В помещениях с влажностью воздуха превышающая 75%, чаще всего это бывает ванная и туалет, провода прокладываются в стальных трубках, разделительная коробка устанавливается вне комнаты.

Безопасность и качество электропроводки зависит не только оттого, каким способом проложить электропроводку, но и от подбора проводов, кабелей по их сечению токонесущих жил, их механической прочности, правильного подключения и окольцовки, уровня напряжения электричества в доме и у потребителя. Для этого проводятся необходимые расчеты мощности, составляются план работы и схемы проводки.

Схема

Важным показателем комфортного проживания в доме является качественное освещение, правильное расположение розеток и выключателей для удобного пользования электроприборами и оборудованием. Чтобы прокладка электропроводки в вашей квартире не приносила неприятностей, перед началом работы составляется схема размещения, где указывают:

• количество розеток, выключателей, ламп освещения;
• силовой щит и распределительные коробки;
• места выводов для последующего подключения к ним различного оборудования.

На схеме указывают маршрут прокладки силовой и осветительной части. Рисунки с примерами схем можно найти в интернете. Важно на схеме отметить расположение мебели, от которой зависит не только возможность запланированного ремонта, но и эксплуатация электроустановочного прибора. Правильно составленный чертеж и профессиональное выполнение всей электропроводки станут индикаторами комфортного проживания.

Технические требования

Монтаж электрических проводок в помещениях любого класса требует точного соблюдения существующих правил и рекомендаций для их установки. Особенностью электрического тока всегда является опасность. Если при проведении работ не соблюдать ограничений, то это может привести к пожару со всеми вытекающими неприятностями.

Прежде чем проложить проводку следует обратить внимание на тип распределительного щита, который должен соответствовать нагрузке электроприборов. Квартирные электросчетчики должны быть защищенными от механических повреждений и легкодоступными. Для этого их необходимо размещать в нишах стен и в запирающихся шкафах.

Чаще всего неисправности электропроводки возникают в результате повреждения в местах соединения проводов. Необходимо также обращать внимание на размещение и количество розеток. Во избежание замыкания не стоит их устанавливать за электрическим оборудованием, стараться максимально удалять от мест попадания воды.

Маленькая квартира, где в одной комнате располагается, более двух розеток предназначенных для использования мощных электроприборов, считается нарушением техники безопасности, и грозит возгоранием проводки. Избежать этого можно, если точно знать какое сечение кабелей лучше всего подойдет электроприбору, какой метраж проводов необходим.

Для того чтобы электрическая система квартиры работала долго и не нуждалась в ремонте, необходимо сделать правильный расчет мощности всей системы проводки, чтобы не допускать перегрузки и аварийного отключения.

Поэтому при сборке схемы электропроводки выключатели и розетки подключают на разрыв фазного провода, а светильники и люстры – нулевого. Запрещается использовать приборы, не имеющие технического паспорта.

Способы управления

Во время составления проекта электрификации необходимо учитывать архитектуру помещения и его площадь. Так, например, для создания уютной атмосферы в однокомнатной квартире количество потребляемой электроэнергии зависит от мощности потолочных и дополнительных светильников, количества розеток для подключения бытовой техники. Здесь важно соблюдать функциональное и равномерное распределение источников энергии.

При ремонте жилища на раннем этапе владельцам важно согласовать с профессионалами количество предполагаемых розеток, выключателей, светильников для потолка. Перед закупкой оснастки для электропроводки необходимо точно измерить площадь комнаты, произвести расчет необходимого освещения в ваттах на один м², определить какое сечение кабелей может обеспечить ток.

Получить суммарную величину потребляемой электроэнергии всех электроприборов в квартире можно с помощью таблицы. Показатель проведенного расчета позволит определить какую максимальную мощность можно использовать в жилище, на основе этого выбрать вид проводки. Если в будущем планируется использование электрической бытовой техники такой как кондиционер, электроплита, домашний кинотеатр это поможет избежать проблем с проводкой в будущем.

Важные моменты

Составляя план электропроводки, необходимо позаботиться и о финансовых затратах за потребление электроэнергии. Для этого важно приобретать источники освещения с максимальной светоотдачей и долгим сроком службы. Выбирая предохранители, счетчики по силе тока, рассчитывать на то, что все электроприборы будут работать одновременно.

При использовании удлинителей и тройников во избежание замыкания или возгорания, рекомендуется использовать современные электротехнические устройства с нулевыми контактами и защитой от перегрузок. При проведении квартирной проводки требуется аккуратность и строгое соблюдение правил монтажа.

Категорически запрещается прокладывать провода и кабеля в одной трубе. Не допускается их прикосновение к острым предметам, нельзя подвешивать на гвозди, окрашивать, белить. Прокладывание электропроводки в помещении проводится только с применением распаечных коробок, подрозетников.

Пользуясь услугами профессионалов, придерживаясь составленного проекта, соблюдая все нормы противопожарной безопасности, электрификация любого жилища будет считаться жизнеспособной, долговечной, экономичной.

evosnab.ru

Материал для электропроводки в квартире и доме: стоимость материалов

Безусловно, лучший выбор — это товар известных фирм, таких как Legrand, ABB и Schneider Electric.

Но, не каждый может себе это позволить и конечно есть альтернативный выбор.

Российская фирма IEK с производством в Китае выпускает товар приемлемого качества, но это касается только автоматики и щитков, крепеж для проводов (дюбель-хомуты) и гофрированные трубы с держателями категорически не рекомендую к покупке.

Для крепежа проводов лучше всего использовать дюбель-хомуты в пластиковых пакетах (не IEK) и гофра-трубы российской фирмы DKC (ДКС).

Выбор марки кабеля также зависит от выделенного на электрику бюджета, но почти всегда используется кабель марки ВВГ-НГ.

Кабель марки NYM по своим характеристикам самый лучший, но на подводных лодках кабель еще лучше… Кабель NYM начали производить в Европе для монтажа в кабельных каналах в небоскребах (дома повышенной этажности) в соответствии с новыми европейскими стандартами. Стандарты появились после пожаров в офисных зданиях, на которых люди погибли от чрезмерного задымления возникшего при горении открыто проложенных кабелей в кабельных каналах и людям не хватило времени покинуть огромное здание.

В российских квартирах и частных домах фактически все кабеля замурованы под слоем штукатурки на стенах и отделки из панелей, за которыми кабель положено прокладывать в гофрированных трубах из ПВХ. И кабеля марки ВВГ-НГ (винил-винил-гибкий, НГ — не распространяет горения) более, чем достаточно.

Розетки и выключатели лучше всего покупать производства известных фирм. Даже у Legrand и Schneider Electric есть целые серии розеток и выключателей по приемлемой цене, эти серии выпускаются на заводах в России.

Выбор светильников — это дело вкуса, но самое главное при выборе светильников — это чтобы была достаточная освещенность каждой комнаты или помещения, ведь светильники именно для этого и сделаны.

Стоимость электротехнических материалов для квартиры или частного дома не может быть типовой. Узнать ориентировочную стоимость можно используя примеры. Вы можете задать вопрос в комментариях и я обязательно отвечу. В качестве примера используется шаблон сметы с ценами. В смете на материалы указаны цены на «гостовские» провода, качественные автоматические выключатели и УЗО. Все цены ориентировочные, но очень близки к реальным. В смете есть возможность вносить свои значения по количеству и цене.

Скачать шаблон сметы на электротехнические материалы.

electriksan-rostov.ru

Прокладка и замена электропроводки в квартире

Прокладка электропроводки в квартире

Замена электропроводки – одна из первых и важнейших стадий ремонта в квартире. Менять проводку надо до того, как вы заменили батареи, выровняли стены, уложили плинтусы и поклеили обои. Замена проводки в квартире – дело ответственное, и подойти к нему надо со всей серьезностью.





К сожалению, у нас все чаще принято заботиться о сантехническом оборудовании, отоплении и красоте внутренней отделки квартиры, чем об электрике. Хотя проблем от неправильно проложенной проводки можно нажить немало, а вот переделывать, дополнять и изменять что-то в уже проложенной электропроводке после того как закончен ремонт, мягко говоря проблематично.

Итак, если вы решили выполнить капитальный ремонт в квартире, то наверняка вам понадобятся новые розетки и выключатели. Если есть возможность заменить целиком всю электропроводку, т.е. на это есть и время и деньги, то следует именно это и сделать. Ведь просто добавляя к старой проводке новые розетки и выключатели, вы получите множество новых соединений проводов. А любой профессиональный электрик сразу подтвердит, что наибольшая вероятность появления проблем с проводкой именно в местах таких соединений. Кроме того, если ваша квартира довольно старая, то, скорее всего, в ней проложены алюминиевые провода, а на них после 20 лет эксплуатации начинают появляться микротрещины. Дополнительная проводка только усугубит эти проблемы.

Сейчас все опытные мастера-электрики предпочитают использовать только медный провод, — более надежный и долговечный. Но соединять медный провод с алюминиевым без специальных биметаллических переходников нельзя. И это еще одна причина для того, чтобы заменить проводку в квартире целиком, а не частями. Проектируя схему новой проводки, не поленитесь и нарисуйте план ее разводки. Определите в каких именно местах вам понадобятся розетки и сколько, где будут расположены аппараты с повышенным потреблением мощности, например, стиральная и посудомоечная машины, кондиционер, электрические нагреватели воды. На каждую комнату лучше предусмотреть не менее трех розеток в разных местах.

Наиболее рационально устанавливать двойные розетки – это не прибавит много работы и несильно повлияет на бюджет, зато может заметно облегчить жизнь в будущем. Проводка для освещения обычно задействуют провод с площадью поперечного сечения 1,5 мм², а для розеток – 2,5 мм². Учитывайте значительную потребляемую мощность современной бытовой техники. Например, для кухни целесообразно сделать отдельную проводку (на отдельный автомат) более толстым проводом – в 2,5 или 4 мм². Если у вас установлена электроплита, то для нее используется провод в 4 или даже в 6 квадратов (мм²). Также есть смысл предусмотреть отдельную проводку и для кондиционера.

Розетки, внутренняя часть которых изготовлена из керамики, намного превосходят по своим качествам пластмассовые, и это тот случай, когда на качестве лучше не экономить. На какой высоте должны располагаться розетки – каждый решает самостоятельно, но, по нормам, они должны располагаться не ниже 30 см от пола и не выше 110 см.

На стадии проектирования определите места под установочные коробки, в которых будут спрятаны соединения проводов. Эти коробки следует скрыть, но лучше не замуровывать их намертво – тогда вы всегда сможете проверить состояние контактов в местах соединений. Сами провода от коробок всегда прокладываются строго вертикально или горизонтально, но, ни в коем случае не по диагонали. Это позволит вам всегда представлять, где проходит провод, и не попасть в него случайно, просверливая в стене отверстия для полочки. Конечно, существуют множество специальных приборов для определения скрытой проводки, но далеко не в каждом доме они есть под рукой.

Следующий этап – разработка стратегии электропроводки. Одна из возможных стратегий – пустить от щитка побольше отдельных кабелей и избежать разветвления трасс. Такая проводка меньше боится протечек, потому что нет соединений, а соответственно мест, куда могла бы попасть вода.

Другая стратегия – пустить от щитка кабель большого сечения, и от него делать в распределительных коробках отводы на отдельные розетки. Но очевидно, что надежность такой проводки значительно ниже. У электрика, меняющего проводку, всегда возникает вопрос, как лучше поступить – использовать каналы старой проводки или проложить новые. Прежняя проводка часто оказывается под старым гипсокартоном и, как показывает опыт, проходит через строительную смесь, с помощью которой этот гипсокартон крепится к стене. В этом случае использовать старые каналы не удастся – они намертво заклеены. А вот к лампе на потолке, скорее всего, идут каналы внутри плит перекрытий, и есть шанс, что их удастся использовать.

Метод прокладывания новых каналов (штроб) зависит от типа стен. Если это бетон, то без перфоратора не обойтись. Для изготовления штроб монолитная стена прорезается двумя параллельными резами. Для этого применяются штроборезы, они же бороздоделы. Если этого специфического инструмента в вашем арсенале нет, для небольшого объема работ можно ограничиться и обычной болгаркой (УШМ — машина углошлифовальная) – в этом случае параллельность резов будет зависеть от твердости руки и меткости глаза. Бетон между резов извлекается перфоратором в режиме долбления с насадкой долото. Здесь подойдут модели перфораторов мощностью от 800 до 1500 ВТ, которые, несмотря на значительный вес, справятся с особо прочным бетоном. По кирпичной стене можно пройтись менее мощным перфоратором. Провода для лучшей сохранности и безопасности укладывают в железные трубы или гофрошланги – от их размера и зависит глубина и ширина штроб, как правило, это 2–3 см. Штробы после укладки проводки следует заделать алебастром.





Способы соединения проводов

Для соединения проводов применяют несколько методов. Согласно «Правилам устройства электроустановок» (ПЭУ) таких методов всего четыре: опресовка, спайка, сварка или сжимы (п.2.1.21). «Вне закона» остается самый популярный в народе метод – скручивание. Любой электрик приведет вам множество аргументов за такое соединение. Действительно, скручивание обеспечивает хороший контакт, но со временем провода перетираются и качество соединения может ухудшиться. Пайка и сварка существенно увеличивают время монтажа, к тому же требуют дополнительного оборудования. Поэтому в реальной жизни продвинутые электрики предпочитают использовать зажимы – клеммники. Существует несколько видов клеммников.

Самозажимные клеммники имеют от 2 до 8 мест для проводов с минимальным сечением 0,75 мм и максимальным – 2,5 мм. Выдерживают нагрузку до 4–5 кВт (24 А). Удобны в монтаже, но следует учесть, что занимают достаточно много места.

Самозажимные клеммники

Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространенный вид клеммников. Применяются для соединения проводов в распределительных коробках. Но если вы работаете с алюминиевым проводом, то такие клеммники лучше не использовать – он может деформироваться и сломаться.

Соединительные винтовые клеммники

Соединительные изолирующие зажимы (СИЗ) применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм и минимальное – от 2,5 мм. Имеют изолированный корпус из полиамида, нейлона или огнеупорного пластика (ПВХ), благодаря чему провода не нуждаются в дальнейшей изоляции. СИЗы очень удобны и просты в монтаже, но все-таки проигрывают клеммникам в качестве соединения, поэтому предпочтение следует отдать клеммникам.

Соединительные изолирующие зажимы

Современные производители предлагают огромное количество зажимов, обеспечивающих качественное и безопасное соединение проводов. Одни из самых популярных на рынке – германские экспресс-клеммы Wago. Они изготовлены на основе плоскопружинного зажима и позволяют надежно соединять одножильные алюминиевые и медные проводники в любой комбинации.

Экспресс-клеммы Wago

Советуем также сразу озаботиться слаботочной проводкой – телевизионная антенна, телефонные и компьютерные кабели. Для них лучше проложить отдельные каналы на расстоянии от проводки, как правило, такие кабели прокладывают снаружи, используя пластиковые кабель-каналы или специальные плинтусы. Те, кто не позаботились об этом и проложили ТВ-кабели вплотную к силовым проводам, часто жалуются на ухудшение качества изображения телевизора.

И в завершении, как всегда, несколько видео, наглядно демонстрирующих прокладку и замену электропроводки в квартире, а также монтаж различных электрических точек.











Что бы еще почитать?

remstd.ru

Прокладка проводки в квартире

По всему миру идет борьба за экономию ресурсов. Основным ресурсов во Вселенной является энергия. В силу того, что энергия проявляется по-разному, возможны различные манипулирования и преобразования энергии из одного вида в другой. Некогда наши предки считали огонь основным видом энергии, за который можно было вести войны. Огонь было непросто транспортировать, но люди строили клетки с подстилкой из травы, в которых и переносили огонь. Огнем кормились, согревались, защищались, но ввиду того, что племен было много и дружбы между ними не было, то и транспортирование огня на большие дистанции не требовалось. На тот момент огонь устраивал во всех отношениях, но мы так устроены, что сладок плод, который недоступен. Человек всегда смотрел в природу, и больше всего его привлекала и устрашала молния, поражала мощь молнии. И поэтому немудрено, что все стремления были направлены на ее покорение. Электричество стало доступным лишь в 19 веке, и оно стало именно тем видом энергии, который устроил всех.

Советский союз вел борьбу за экономию. Вся экономия распространялась на освещение, а при этом выпускались станки и аппараты гигантских мощностей. Военная техника всегда была вне правил и требований к шуму и СО. Оставалось экономить на жильцах, для которых производились только светильники, утюги, холодильники и телевизоры. На сегодняшний день техники очень много, и она энергоемка: СВЧ печи, стиральные машины, посудомоечные машины, нагревательные полы, индукционные печи, электрические духовки, тостеры, чайники, бойлеры… Вся эта армия бытовых приборов нуждается в электричестве. Только где взять столько ватт энергии, если при постройке дома на каждую квартиру подводят два алюминиевый провода сечением 2,5 кв.мм, способных передать лишь 3,96 кВт (18 А)? Поэтому при заселении в новую квартиру все начинают не с ковров и шкафов, а с новой проводки.

По общению с электричеством написано много книг, но основная – «Правила устройства электроустановок» (ПУЭ). Эта книга является сборником норм и правил, по которым необходимо выполнять все работы с электричеством в различных помещениях. При этом многие эти правила игнорируют либо обходят, в результате чего и случаются несчастные случаи.

Прежде чем штробить, ломать и сверлить, нужно примерно представлять, что должно получиться в итоге. Для проектирования можно почитать эту статью. Штробить в панельных домах стены нельзя – они несущие, поэтому нужно либо из полостей вытягивать старые провода и затягивать новые, либо в коробах по стенам вести новую проводку. Прикол протяжки проводов в панельных домах в том, что тянется магистраль от одной монтажной коробки до другой. Коробки располагаются под потолком посередине стены. Магистраль проходит также и через точки для подключения люстры. К примеру, не горит свет во всей квартире кроме прихожей. Нужно вскрыть коробку в прихожей — над выключателем под самым потолком. Дальше вскрыть коробку в ближней к кородору комнате. Если в прихожей есть напряжение на проводах, а в комнате нет, то снимаем светильник в прихожей и нащупывает трассу от коробки прихожей. Дальше трасса идет через следующий светильник, а уж затем выходит в коробку в комнате. У меня был случай, когда при строительстве дома строители заделывали выход на светильник в ванной при помощи керамической трубки и этой трубкой умудрились надрезать провод. Юмор в том, что все работало 40 лет, а только после этого провод отгорел. Вскрыв коробку в комнате я вытянул половину проводов, а из коробки в прихожей — вторую половину. Затем пришлось протягивать стальку и перепротягивать провода.

Вначале нужно нарисовать план квартиры со всеми розетками, выключателями и разветвительными коробками. Схема даст наглядное представление о разводке проводки и поможет посчитать количество проводов, кабелей и розеток.

План квартиры можно либо нарисовать самому, либо взять из паспорта на квартиру. В любом случае нужно перемерить все стены для полной уверенности. После зарисовки плана нужно на нем отобразить все провода, разветвительные коробки, розетки и щиток. В итоге должна получиться примерно такая схема.

Вводной кабель приходит с лестничной клетки на щиток. От щитка первой группой запитывается освещение прихожей и ванной, розетки прихожей и дверной звонок. Вторая группа запитывает розетки и освещение спальни, третья группа – розетки и освещение гостиной, четвертая группа – розетки и освещение кухни, пятая группа – розетки ванной.

Сетевой кабель подключает домофон или радиоточки, все телефоны и непосредственно компьютерный переключатель. Удобно иметь телефоны во всех комнатах и на кухне. Причем в комнатах возможна разнообразная перестановка, поэтому места для телефонов нужно иметь несколько и в разных местах.

Телевизионный кабель можно прокладывать один и разветвлять при помощи разветвителей. Такая схема называется радиальной. Вводим с лестничной клетки один телевизионный кабель и тянем до коробки на комнату. В коробку вставляем разветвитель по количеству точек в комнате плюс еще две для входящего кабеля и выходящего на следующую комнату. Применять желательно специальные разветвители с одним прямым входом, одним прямым выходом и несколькими точками для подключения телевизора. В данной квартире количество точек получилось три. При этом качество сигнала осталось на одном уровне и к кажой розетке можно подключить кабельный цифровой модем.

Бывает очень неприятно, когда сосед по ошибке выключает тебе автоматический выключатель на лестничной клетке. Свет сразу тухнет, компьютеры отключаются, холодильник перестает работать. Неудобно, поэтому проще иметь отдельно свой автоматический выключатель в квартире. При этом счетчик учета электроэнергии перемещать в квартиру не стоит – такие условия у предприятий поставщиков электроэнергии должен быть доступен для осмотра, даже если вас и нет дома. Проще всего оставить счетчик на лестничной клетке, а аппараты защиты перенести в прихожую.

На схеме видно, что толстые провода с лестничной клетки приходят на щиток. Со щитка делается дальнейшая разводка по квартире. При проектировании нужно четко представлять нагрузку, которую вы хотите потребить. Единственное, чем ограничено потребление – счетчик. Индукционные счетчики имеют маркировку по току, например 5 А. Это означает, что счетчик может нормально посчитать ток — берется запас в 3 раза — до 15 А (15*220=3300 Вт). На других счетчиках стоит маркировка 5-34 А. Это означает, что в промежутке между 5 и 34 амперами (1100-7480 Вт) счетчик считает кВт*ч корректно.

Обычно вся проводка в квартире выполнена по магистральной схеме. Два провода от счетчика через автоматический выключатель входят в квартиру и запитывают все розетки и выключатели через разветвительные коробки. Минус в том, что при ремонте розетки придется отключать и весь свет, поэтому ремонт в ночное время невозможен – ну или только при свечах. Кроме магистральной схемы существует радиальная схема. При радиальной схеме от щитка до каждой розетки прокладывается отдельный провод. Минус в количестве прокладываемых проводов. Наиболее предпочтительный вариант – смешанная схема. Схема подразумевает прокладку нескольких магистральных линий, например, до каждой комнаты, а разводка по комнатам — по радиальной схеме от коробки магистральной линии до каждой точки в комнате. Минус в защите радиальных линий.

Учитывая все это, я выбрал смешанную схему. На каждую комнату я решил проложить линию кабелем ВВГ 3*2,5, способную передать 24 А (5,28 кВт при Uф=220 В). При этом нужно учитывать, что радиальные линии от магистрали тоже должны выдерживать 24 А. При этом защищено будет все. Однако можно сэкономить и радиальные линии проложить меньшим сечением, но тогда автомат защиты должен соответствовать току в радиальной линии.

Вместе с силовыми кабелями нельзя прокладывать кабели связи. Наводки от силового кабеля могут полностью уничтожить сигнал в кабеле связи. Допускается прокладывать силовые кабели и связи в параллель, но при этом расстоянии должно быть не менее 30 см между ними.

По схеме примерно прикидывается количество проводов. При подсчете проводов нужно учитывать, что розетки будут установлены около пола, а магистраль должна проходить на уровне потолка, поэтому нужно к каждой группе розеток добавлять опуски от уровня розетки до уровня проводки.

Помимо силовых кабелей можно проложить кабели на телевизор и сеть. Телевизионный кабель необходимо прокладывать по радиальной схеме. Магистральная схема также работает, но она требует большее количество кабеля.

Сетевой кабель имеет 8 проводов, при этом для организации сети на 100 Мбит/с нужно только 4 провода. Оставшиеся 4 провода можно использовать для телефона, радиоточки или домофона.

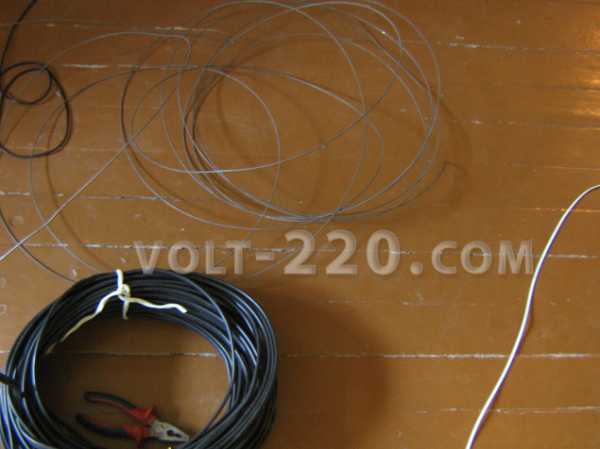

Вместе с кабелями нужно приобрести стальку – стальную жесткую проволоку для протяжки кабелей в полостях потолочных плит.

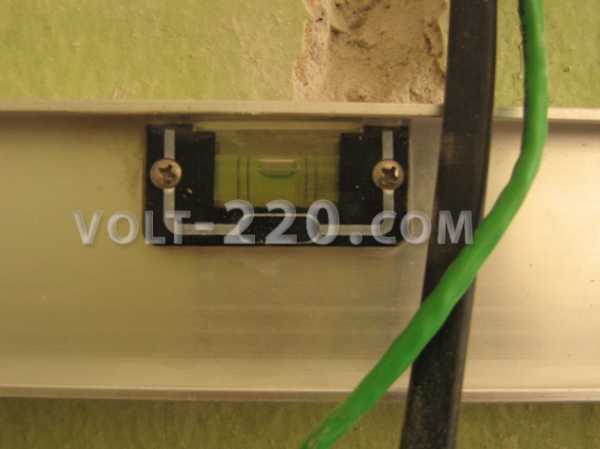

После того как со схемой все понятно и кабели закуплены – можно приступать к прокладке новой проводки, но перед этим нужно накрыть всю мебель, а затем штробить. В идеале лучше убрать всю мебель в другую комнату.

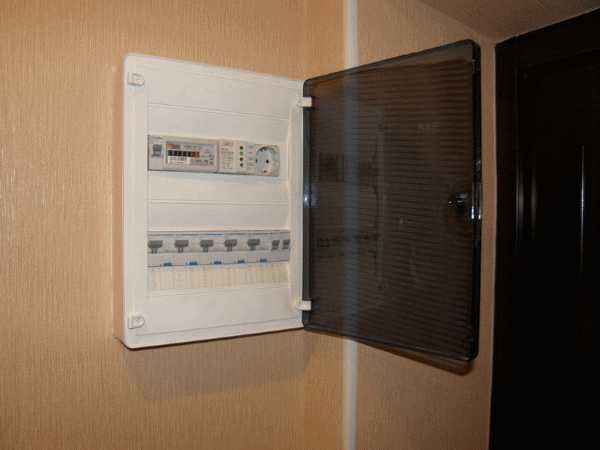

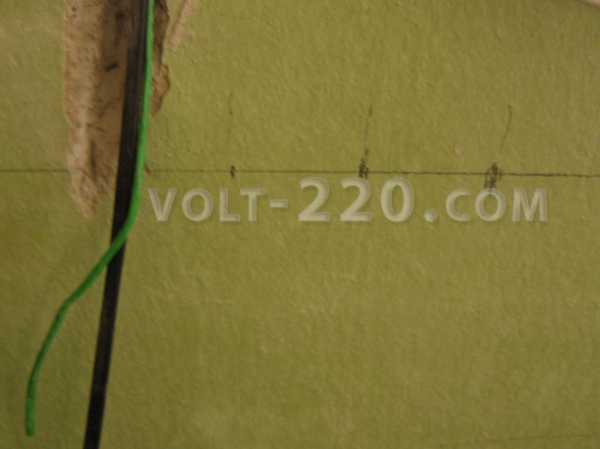

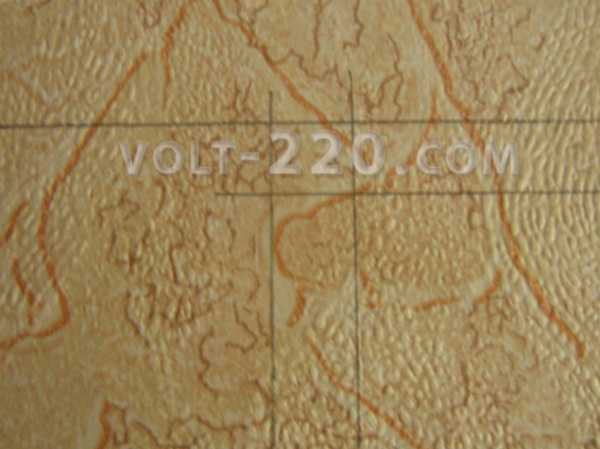

Перед штроблением можно размерить места под силовой щиток и разветвительные коробки. Это нужно для того знать, в какую сторону штробить. Место для щитка размечается по размеру самого щитка.

В многих квартирах есть радиоточки. Если проводное радио для вас актуально, то все равно надо сначала все снести, а потом заново все провести. Главное — не забыть. Розетки проще всего долбать молотком или зубилом. На схеме необходимо нарисовать дополнительный кабель, но можно подцепиться и к сетевому кабелю.

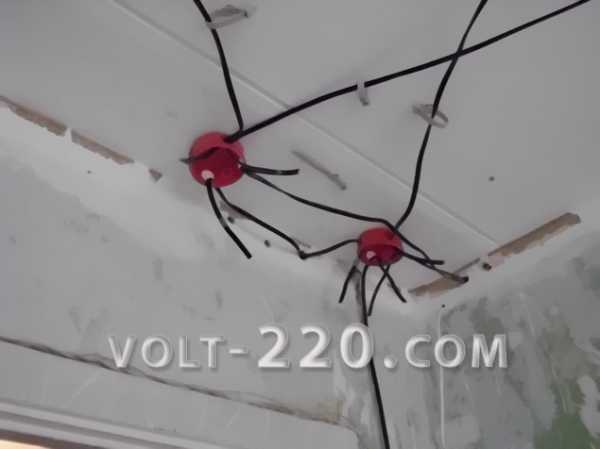

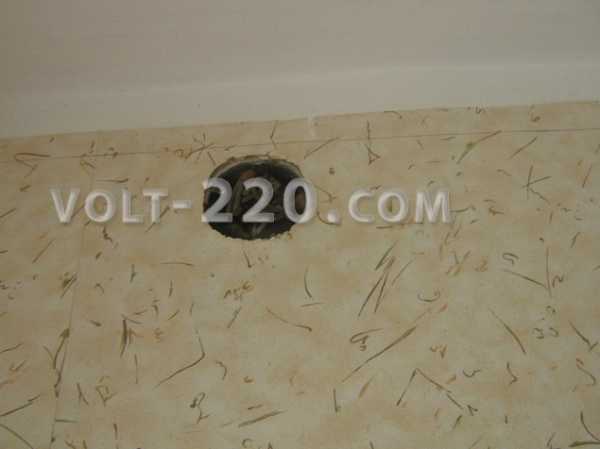

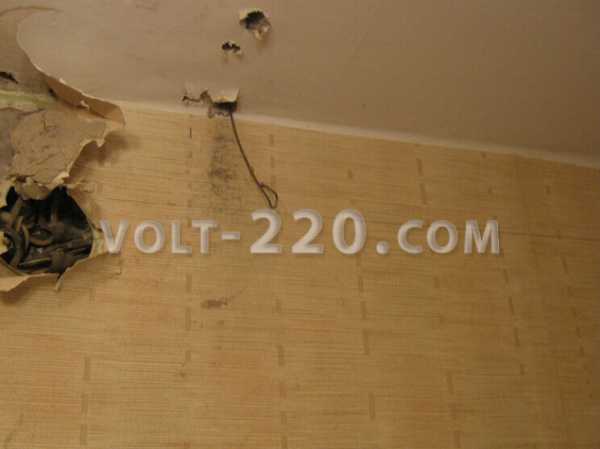

Далее следует найти все разветвительные коробки. На каждую комнату приходится по одной коробке, коробка есть и в прихожей. В ванной и кухне таких коробок нет. Конечно, эти данные общие, возможно электрики при строительстве не так прочитали схему и построили не так, как надо. Коробка располагается над одной из точек, например над выключателем. Чтобы ее найти, нужно постучать по стене отверткой и по звуку определить местоположение коробки. Глухой звук намекает на сплошную стену, а звонкий – на пустоту в стене. Высота установки коробки — 10-20 см от уровня потолка.

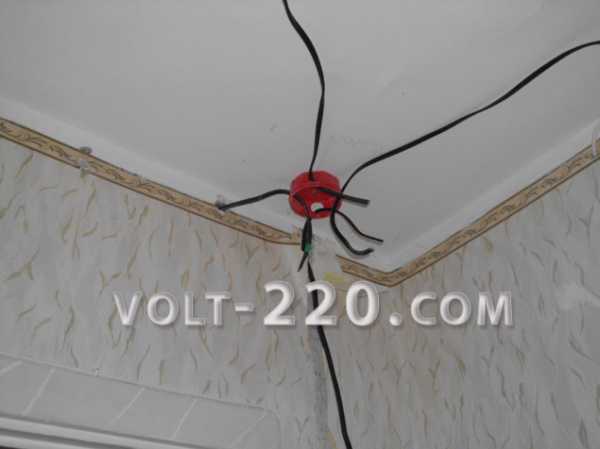

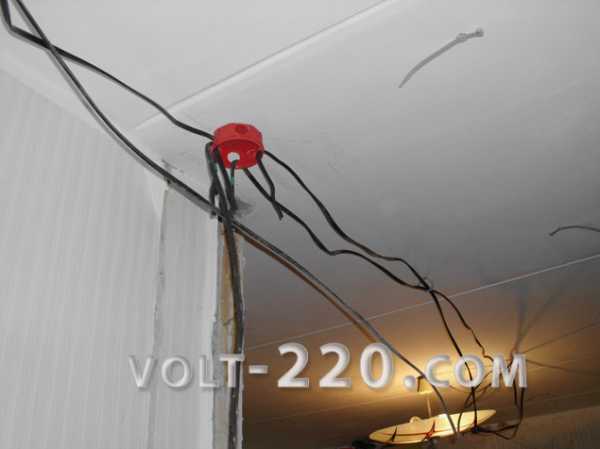

От коробки идет множество проводов во все стороны. Можно использовать старые штробы для прокладки новых проводов. Главное — старые провода при этом не перерезать, а то болгарка и перфоратор работать не будут.

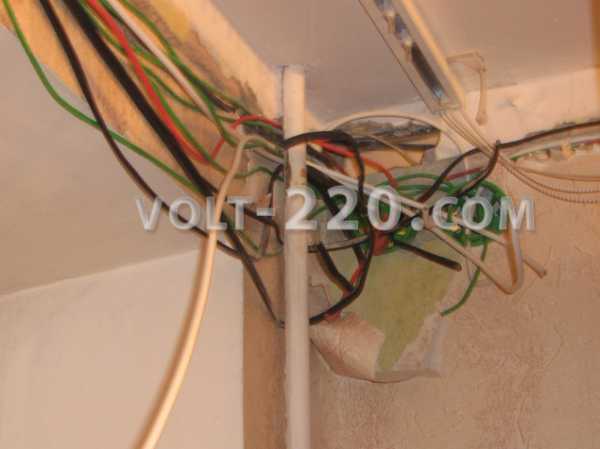

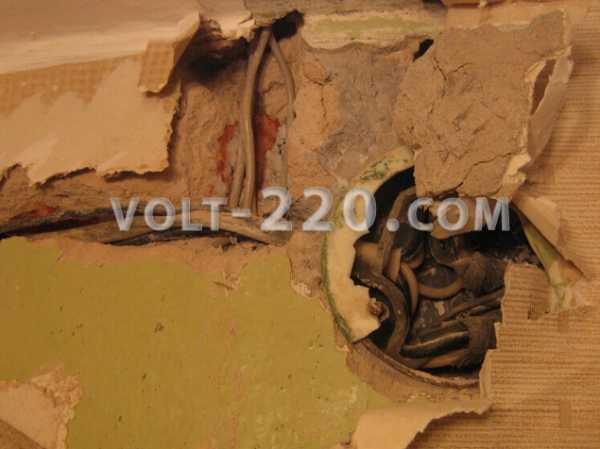

При осмотре коробки желательно четко представить для себя, куда уходит каждый провод. Тогда проще будет обесточивать светильники и выключатели.

Разветвительные коробки в панельных домах выполнены очень оригинально — в стиле современных дизайнеров интерьера. Коробки находятся в центре под потолком каждой комнаты, их обычно две. Закрыты коробки стальными полукольцами и легко находятся есть простукивать стены. Коробка оформлена только с фасада, а изнутри — ниша из бетона. Коробки все соединены полостями в бетоне в которые протянуты кабели.

Изоляция проводов со временем стареет, но не так чтобы полностью разрушается. К примеру, данная проводка служит дому уже больше 50 лет. Если алюминиевую проводку не трогать — то изоляция может служить вечно.

В стальных полукольцах есть вырез под вставляющуюся крышку. Крышка поворачивается и вынимается. Беда проводки в таких домах — короткие концы для скрутки.

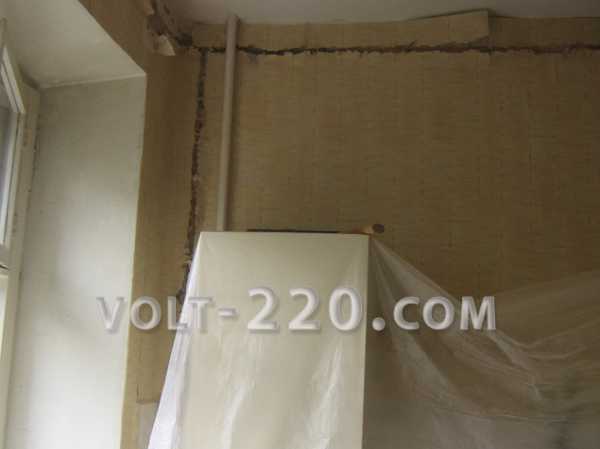

Магистральные линии из одной стороны квартиры в другую проще прокладывать через потолок. Дело в том, что перекрытия в большинстве домов делают из железобетона на заводах. Перекрытие представляет собой плиту с каналами внутри. Каналов обычно шесть, а плиты при постройке дома кладут вдоль ширины дома. Места стыков плит четко видны в комнатах и имеют вид канавки, проходящей по потолку.

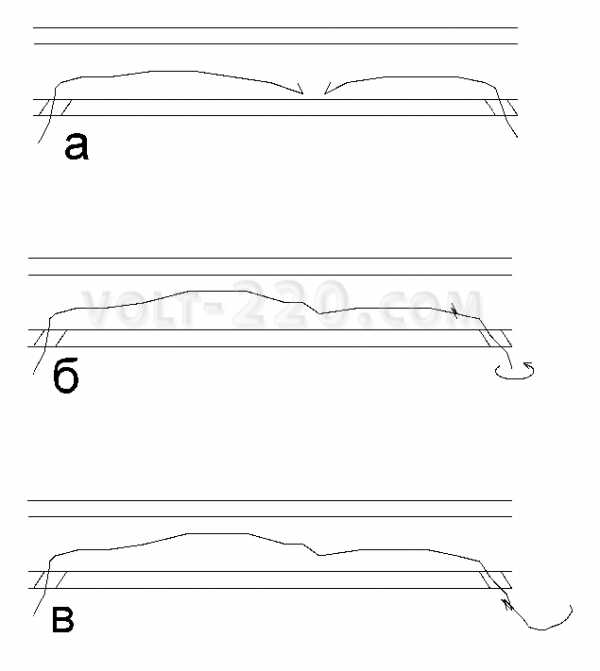

Для прокладки проводов в каналах плит нужно просверлить два отверстия и втянуть в них стальную проволоку. Это заведомо трудный процесс. Каналы могут быть завалены мусором, а штробить потолок нельзя. Мусор в канале обычно располагается по торцам плиты. Плиты делают длиной 6 метров. Если у самой стены нельзя просверлить перфоратором отверстие, то можно несколько подальше просверлить. В итоге стальная проволока (сталька) должна хотя бы на метр войти в потолок.

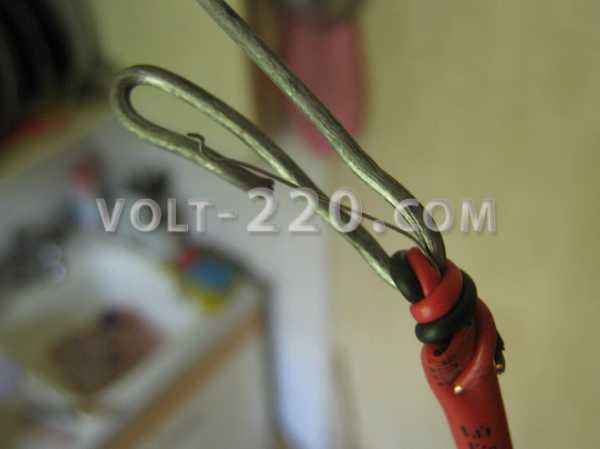

Конец проволоки нужно обязательно загнуть, чтобы при протягивании в канале сталька шла вперед загнутой частью и не цеплялась за выступы своей острой частью. Сталька должна быть относительно крепкой и прочной и с трудом поддаваться сгибанию.

Конечно, из второго отверстия сталька вынырнет в одном случае из десятка тысяч. Необходимо помочь стальке. Стальку, которую толкают, необходимо согнуть, оставив на конце крючок, и толкать в полость плиты. Когда примерно по метражу сталька должна выйти с другой стороны, то запускают второй кусок стальки, согнутый тоже крючком. Получается, что в один канал с разных сторон втянуты две проволоки. Теперь нужно покрутить вторую стальку, которая короче. Идея в том, чтобы зацепить первую стальку за вторую и вытянуть вторую из плиты.

После нескольких часов тренировки все должно получиться. Проще будет, если использовать только одну стальку и орудовать ее обоими концами в полости потолка. Тогда если поймать один конец за другой и вытянуть, то получится, что получилось кольцо, проходящее через потолок.

Вслед за сталькой нужно протянуть все кабели. Для этого имеющуюся петлю не разгибают, а делают вторую петлю – так проще стальке проходить в перекрытии – и загибают первую петлю за основную стальку. Провода приматывают крепко, чтобы не оторвать при рывке в перекрытии, если там имеется мусор или завал.

Для лучшего скольжения кабелей в перекрытии место стыковки кабелей и стальки перематывают изолентой. Теперь за свободный конец стальки можно тянуть и протягивать провода через перекрытие. Чтобы не поцарапать кабели о бетон перекрытия, нужно подавать провода, т.е. поправлять кабели и заправлять их в отверстие.

Если с другой стороны перекрытия отверстие для стальки расположено на отдалении от стены, то нужно сделать небольшую штробу глубиной 2-4 см в потолке. В местах вывода проводов под светильник свисают провода старой проводки. Их можно использовать и за них вытянуть новые провода, если конечно известно, куда они идут. Но провода могут быть и примазаны штукатуркой, тогда они не пойдут.

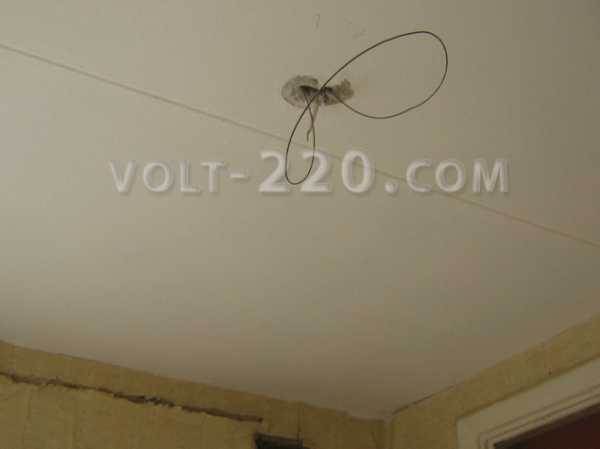

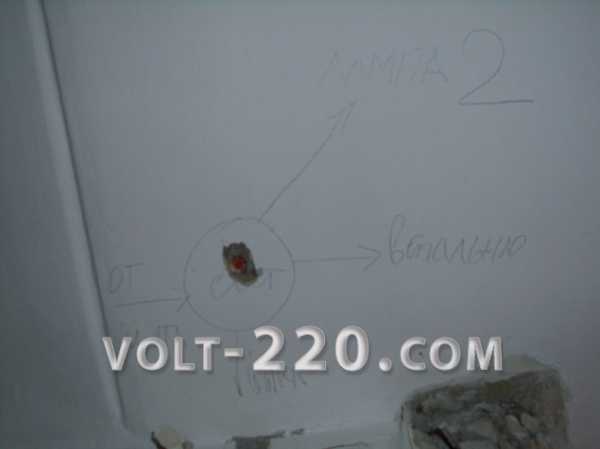

Стальку нужно протянуть на все светильники.

Места для разветвительных коробок можно пробивать на любом уровне, но лучше отойти от потолка на 10-20 см. Коробки под разветвление силовых кабелей и кабелей связи нужны отдельные. По конструкции коробки могут быть и одинаковые, но располагаться на расстоянии 30 см друг от друга. Это связано с помехами в кабелях связи. Коробки нужны для соединения в них кабелей. Соединять провода и место соединения замуровывать в штробу нельзя, т.к. при возгорании или ремонте это место будет недоступно. Вообще сам по себе кабель – надежная конструкция, и все сбои происходят сугубо в местах соединения и ответвления. Коробки бывают различных размеров и форм. Все равно, какую коробку брать, главное, чтобы можно было легко выдолбать под нее место, при этом чтобы все провода свободно уместились в ложе монтажной коробки.

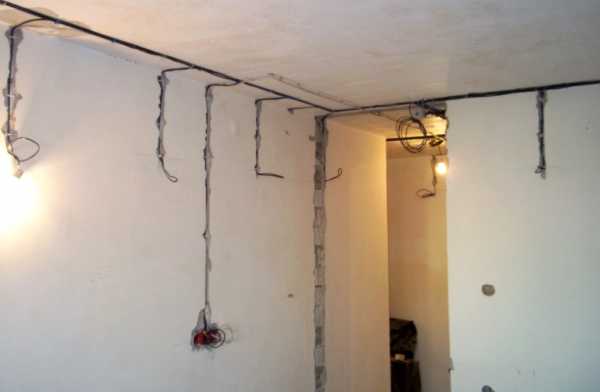

После долбления мест под коробки можно приступать в прорезанию штроб. Штроба – это канавка в материале, в которую закладываются все провода. Сверху она замазывается раствором. Для резания вначале нужно наметить контур будущей штробы. Прокладывать все штробы лучше на уровне монтажных коробок на расстоянии 10-20 см от потолка. Это позволит не перебить кабель, когда будете вешать картины. При помощи уровня и карандаша на стене рисуется контур штробы. Штробы должны быть горизонтальными или вертикальными.

Резать штробы нужно болгаркой с диском по бетону. При этом поднимается большая туча пыли, поэтому стену перед резкой штробы нужно обрызгивать водой. Вода хоть как-то прибивает пыль.

Если под рукой болгарки нет, то можно использовать молоток и зубило. Советские строители сильно нуждались в дачах, поэтому в штукатурном растворе домов обычно сама штукатурка отсутствовала, зато обильно присутствовал песок. В кирпичном доме все внутренние стены сделаны из гипсолитовых плит. Эти плиты шли не до самого потолка, а не доходили 15 см. Далее шла деревянная доска, поверх доски войлок и описки. Все это штукатурилось вместе со стеной. Под доской можно нащупать канавку, в которую лягут все кабели. Только нужно проложить стальную ленту по дереву в местах, где соприкоснутся кабели.

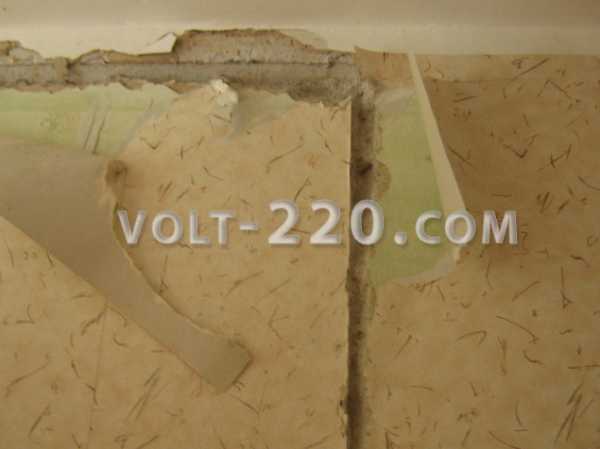

Повороты штробы нужно делать только под углом 90*, и хотя это не сэкономит денег, зато позволит четко определять места, где прошел кабель. Обои при штроблении стен лучше снять заранее, потому что в складках полуоторванных обоев скапливается мусор и пыль.

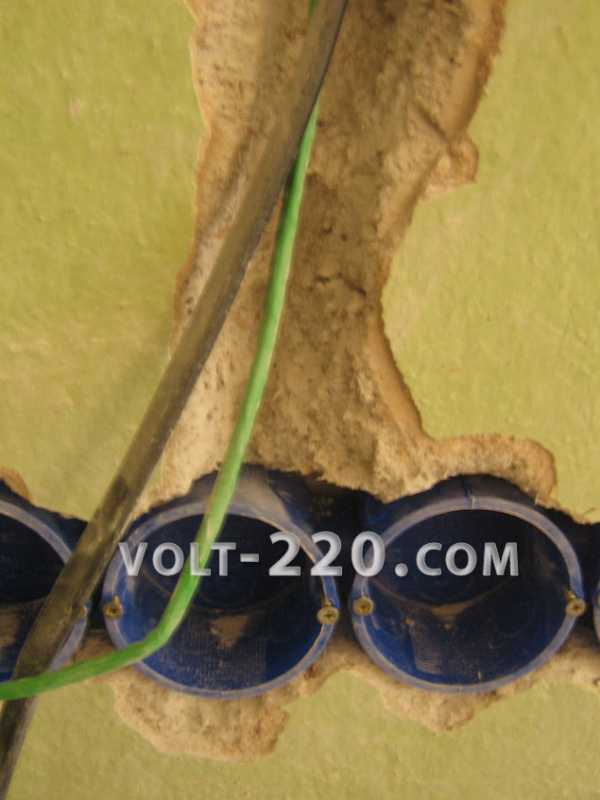

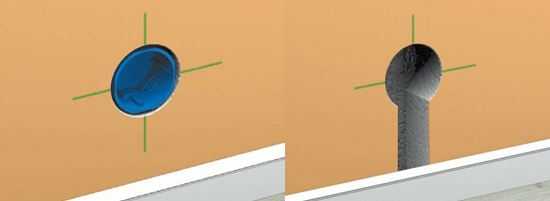

Когда все штробы проделаны, можно выдалбливать места для подрозетников. Чтобы в дальнейшем все розетки встали на свои места без сдвигов, подрозеточные коробки также необходимо вставлять без сдвигов и точно под уровень.

Высота установки розеток составляет 30 см от уровня пола. Но иногда это место оказывается сразу за креслом или за столом. Тогда нужно ставить розетки там, где удобно. На месте будущих розеток нужно нарисовать горизонтальную линию и вдоль нее точно вырезать кусок стены на глубину примерно 5 см в зависимости от коробки.

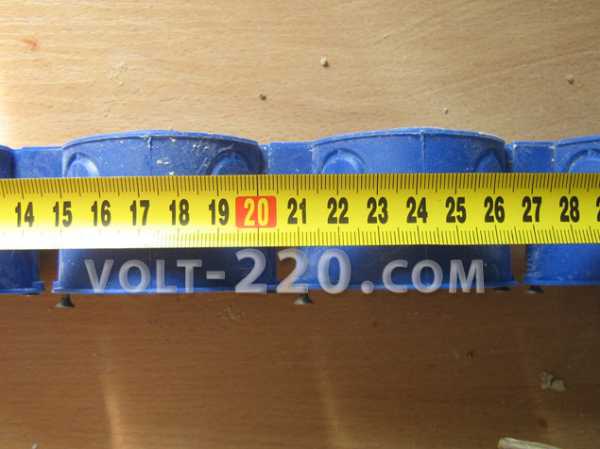

Подрозетники лучше приобрести такие, чтобы они входили друг в друга. Таким образом можно будет достичь соответствия, чтобы розетки встали, но если таких розеток под рукой нет, то можно размерить стену так, чтобы между центрами двух розеток было 7 см, но это в том случае, если все розетки входят под одну накладную декоративную накладку. Если нужно установить два блока с двумя рамками рядом, то нужно разметить розетки так, чтобы между центрами розеток одного блока было 7 см, а между розетками смежных рамок 8 см.

Стены из мягкого материала проще резать коронкой – стальная фреза по бетону с победитовыми зубьями. Коронка проделает только отверстия, а все перемычки нужно разбить молотком и зубилом.

После точного махания молотком обязательно нужно проверить, помещаются ли подрозетники в подготовленное место. Проверяется глубина вставки – должны заходить заподлицо со стеной (полностью скрываться), параллельность полу и перекос сборки подрозетников.

После установки подрозетников и закладывания проводов в штробу можно все замазывать раствором. Конечно, провода в штробу укладываться не хотят и лежать они там тоже не хотят. Прикрепить на время провода можно с помощью гвоздей, забитых так, чтобы кабели держались.

Все кабели нужно проложить от своих разветвительных коробок до подрозетников. После чего можно замазать все штробы, подрозетники и разветвительные коробки.

Соединять провода по правилам нужно при помощи клемников. Скруткой соединять провода нельзя. Но скрутка дает более большую площадь контактов проводов, что уменьшает нагрев в месте соединения. Для того чтобы соединить провода скруткой, нужно поставить провода под углом друг к другу и закрутить оба провода плоскогубцами. Провода образуют косичку. Эту косичку можно пропаять или сверху заварить. После соединения провода нужно согнуть пополам. Это даст еще большую площадь соприкосновения проводов. Этот метод можно использовать и при соединении алюминиевых и медных проводов.

Жгуты проводов будут внушительными. Штробы должны все их вместить. Можно также временно прикреплять кабели к стене при помощи перфорированных полос от маячков. Полоса прикручивается на саморезы прямо в стену, надежно крепя провода.

В последнее время для экономии сил и денег стали применяться подвестные потолки. Прелесть подвестных потолков при прокладывании проводки очевидна — не надо столько штробить стены, все провода пройдут по потолку.

В самом начале нужно прямо на потолке нарисовать линии магистралей и коробки. От коробок стрелками указать приход и уход трасс, направления ухода на светильники, выключатели и розетки. Для простоты можно разделить коробки отвещения и розеток.

К потолку нужно прикрутить разветвительные коробки и пробить все отверстия между комнатами по ходу трасс. Нужно учитывать, что провода обычно располагаются в стенах и идут на расстоянии 5-10 см от потолка. Но строители могут проложить провода на любом расстоянии от потолка. Желательно при таких работах иметь определитель скрытой проводки, например DMF 10 zoom от bosch. В панельных домах все понятно — коробка в центре комнаты, а от нее по кратчайшему расстоянию идут провода к розеткам. В кирпичных и блочных межкомнатные стены цельные гипсолитовые. Они не доходят 10 см до потолка и обрываются. Далее кладется горбыть — неструганная доска, а на нее слой утеплителя — вата, войлок. И стена штукатурится. Провода прокладываются при стройке на прямых участках именно по этой доске, а при переходах от комнаты в камнату — как угодно — в утепителе, под доской. Часто провода идут и по несущим стенам по стыку потолка и стены.

Это все к тому, чтобы при прокладке проводки не остаться без электричества нужно внимательно штробить и просверливать отверстия. Отверстия следует сверлить между комнатами под самый потолок. Во-первых меньше шансов просверлить провод, а во-вторых — чем выше отверстие, тем выше будет висеть новый потолок. При пробивании отверстия перфоратором нужно не жать до потери пульса, а бить острожно и при выключенной лампочке. Чуть лампочка мигнула — явно наткнулся на провод. Если лампочка продолжает светить — повезло и отверстие следует немного сместить в выгодную сторону.

Перед пробиванием отверстий нужно проштробить опуски на розетки и выключатели. Можно штробить и после отверстий, но мне кажется, что вероятнее пробить провод при сверлении отверстий между комнатами, чем при штроблении стен. Но здесь кому что нравится, главное не остаться без электричества с недоделанной разводкой.

После того как все грязные работы закончены можно протягивать провода. Еще один плюс в подвесных потолках — сокращение провода, т.к. все трассы пройдут в любых самых коротких направлениях. Провода нужно прикреплять и к потолку. Если провода будут провисать, то через натяжные потолки они будут просвечивать. Прикреплять провода к потолку очень удобно с помощью пластиковых дюбелей в хомутом. Хомут имеет наружнюю защелку и при необходимости может расстегиваться.

В подготовленную нишу нужно вставить щиток и завести все кабели. Щиток комплектуется автоматами защиты. Лучше использовать автоматы мировых производителей не китайского производства. По схеме каждый автомат защищает кабель на каждую комнату (20 А), кухню (20 А), прихожую (16 А) и ванную (16 А). Розетки ванной комнаты защищены устройством защитного отключения (УЗО) на ток 16А.

В самом конце можно поставить все розетки и подключить вводной кабель после счетчика на лестничной клетке. Все работы, если не лениться, можно выполнить за неделю при условии отпуска и полностью нежилой квартиры.

www.volt-220.com

Электропроводка в квартире своими руками пошаговая инструкция

Качественные электрические магистрали в квартире или доме – это залог надежной и безопасной эксплуатации. Не имея на то специальных знаний и понимания процессов, происходящих во время распределения электричества – сделать их своими руками практически невозможно, или, в крайнем случае, не рекомендовано. Однако, услуги профессионалов нынче дороги, поэтому многие собственники стремятся приложить свои усилия. Мы расскажем, как это сделать правильно.

Проект домашней электрической сети

Проектный эскиз расположения кабелей, розеток и выключателей – это рутинная, но крайне необходимая работа. Без понимания точного местоположения, устроить домашнюю безопасную электрику невозможно.





Нюансы плана в следующем:

• Вся квартирная проводка делится на группы. Так, и монтировать легче, и система получит больше безопасности в случае нештатной ситуации. На эскизе группы проводов отмечаются разными маркерами для удобства и делятся на осветительные приборы, розетки, распределительные коробки, силовые кабеля и системы экстренного отключения.
• Учитывается «влажность» помещения. Например, уделять повышенные требования к домашней сети нужно в ванных, санузлах и наиболее холодных местах квартиры – прихожие, подоконные пространства. Там высока вероятность скопления конденсата из-за перепада температур в зимний период.
• Автомат, отвечающий за купирование тока, располагается внутри квартиры. Многие распределительные щиты находятся за ее пределами, поэтому придется повозиться, чтобы обустроить контрольный автомат внутри. Его монтаж несет большую пользу – в случае перенапряжения, обеспечить квартиру подачей тока не составит труда.
• Весь проект выверяется заранее, с сопутствующими положениями из правил безопасности. Прокладка проводов осуществляется строго вертикально или горизонтально. Нанесение параметров длин желательно сразу, так ориентация пойдет много быстрее. Если для составления качественного проекта, нет знаний, то документ приобретают у специалистов.

Методы монтажа электропроводки в квартире

До недавнего времени, монтаж домашней электрической сети шел по одному сценарию – провода укладывались поверх финишного покрытия стены – обоям или штукатурке. В известной мере это не бросалось в глаза, особенно если применялся витой провод – некоторые интерьеры только выигрывали от этого, ретро, например.

Требования: для проводки этого типа характерны такие места установки, как плинтуса, гофрированные трубы. Укладывать вместе силовые и кабеля освещения нельзя.

Соприкосаемые поверхности должны выполняться из несгораемого материала.

Большей популярностью пользуется скрытая прокладка проводки. Кабеля монтируются в штробах – специальных канавках, выбранных в стене или расположенных в подвесных потолках.



Требований к кабелю больше, нежели для открытого метода. В их числе: прочное тело провода, выдерживающее не только силовые нагрузки, но и толщу бетона, влагу, механические повреждения, подвижки. Для прокладки используется гофра – стальные трубы укладывать в скрытые каналы нельзя.

Монтаж электропроводки своими руками

Самостоятельная укладка начинается с разметки сети, в зависимости от выбранного способа. Отмечаются места установки силового узла и разводки от него.

Потребуются инструменты:

• Рулетка, средства измерения и контроля – водяной и лазерный уровень. Укладка должна проводиться аккуратно, особенно если речь идет о наружном способе монтажа.
• Кусачки для разрезания проводов. Все пучки будут спрятаны в гофрированные трубки.
• Металлические приобретать не рекомендуется, провода помещают в надежную изолирующую полость.
• Изолирующая лента для соединений проводов. Нож для зачистки концов.
• Болгарка. Она пригодится для выведения штробы в бетоне при закрытом способе. К ней приобретается зубило, которым удобно работать в мягких стенах – гипс, пеноблок.
• Штукатурный раствор для заделки штробы. Следовательно, потребуется инструмент для работы с раствором – шпатели, терки, емкости для замешивания.



Работа пойдет в обесточенной квартире, поэтому стоит заранее позаботиться о наличии удлинителя от силового кабеля под напряжением – провода отсоединяют от счетчика, подключая времянку. Длина его равна удобному передвижению по квартире.

Установка вводного щитка

Если общее напряжение находится вне квартиры, то потребуется лишь установка пакетников – системы УЗО (устройство защитного отключения). Ее, как правило, располагают недалеко от входной двери, ближе к потолку. Автоматов должно быть два – 16 А, для бытового пользования и 10 А – для освещения.

Штробление

Маркером или карандашом намечаются места для будущей укладки проводов. Они должны быть строго вертикальны и горизонтальны линии пола или потолка. Ширина канавки согласно плотному вхождению гофрированной трубки с пучком проводов – ее не должно болтать. Соответственна и глубина. Болгаркой делают надрезы по бетону, а затем долотом или зубилом выполняют штробление. Работу выполняют тщательно, дабы в будущем укладка кабеля прошла плотно.



Кроме штробы для провода, делают их и для подрозетников. Для этого требуется особая круглая насадка. Если ее нет, то по начерченной окружности, бетон или гипс выбивают. Работа шумная и пыльная, производится только в светлое время суток.

Резка и укладка проводов

Длина рассчитывается с запасом в 10–15 см, чтобы концы можно было свободно соединить между собой. Далее, укладка происходит на полу – общий пучок кабеля вкладывают в гофру, которую вкладывают в приготовленную самую толстую штробу. От нее пойдут ответвления.

Сразу готовят штукатурный раствор на основе гипса – он застывает быстро – и понемногу, закрывают штробу. Перерывы делают через каждые 50 см, дабы раствор успел схватиться. Концы силового кабеля вводят через пакетник в общий щит. Здесь требуются знания, поэтому работу на этом этапе совершает электрик. Кроме того, самостоятельные действия чреваты штрафами от ресурсоснабжающей организации. Вызвать мастера недолго, зато мороки меньше.

Установка розеток и выключателей

После того как закончена отделка – заштукатурена штроба, из стен выглядывают лишь концы проводов для розеток и монтажа выключателей, приступают к их устройству.

Есть несколько важных правил, соблюдение которых увеличит безопасность домашней электросети:

• У пола розетки быть не должны. Расчет на внезапное подтопление или испарение конденсата. У низко установленных есть больше шансов отсыреть и выдать короткое замыкание. Поэтому расстояние до 10 см учитывают сразу при прокладке штробы.
• Высота выключателей не имеет регламента. Однако для семьи с маленькими детьми это учитывается – ребенок в нежном возрасте не должен самостоятельно дотягиваться до интересующего его предмета. Учитывается рост школьника и свободное положение поднятой руки.
• Нельзя устанавливать токопроводящие устройства вблизи «мокрых» источников – ванн, раковин. Минимальное расстояние на кухонном фартуке – 50 см, в санузле – 2,5 м. Это правило касается и «горячих» точек – водонагреватели, газовые плиты, духовки и прочие подобные места. Причина – оплавление изоляции с выделением токсичного газа.
• При покупке внимательно осмотрите предлагаемый товар – розетки и выключатели должны быть полностью изолированы, иначе безопасности не будет. Подвижные части надежно укреплены. Хорошо поинтересоваться наличием сертификата качества.
• Монтаж розеток и выключателей также идет двумя способами – скрытым и наружным. Первый отличается специальными коробами, куда вставляются элементы. Второй – обычный, пластиковые модели приклеиваются или прикручиваются к месту вывода проводов.

Полезные советы при монтаже электропроводки

Чтобы сделать свое жилье оснащенным качественной проводкой, следует внимательно отнестись к следующему:

• Замену проводки планируют до начала ремонта и подготовки стен. Как видно из писанного, это трудоемкая работа, следовательно, вести ее после того, как стены получат финишную облицовку – нецелесообразно.
• Планировать разводку следует при полном учете бытовой техники. Нельзя оставлять даже одну стену пустой. Вполне возможно, придет мысль переставить мебель и аппаратуру и точки, откуда возможно безопасное питание, там не окажется. Большое количество удлинителей приводит к несчастным случаям и травмам.
• Встроенные светильники должны иметь простое управление, поэтому схему прокладки согласовывают с профессионалами заранее. Монтаж подвесного или натяжного потолка – недешевое удовольствие и переделка вышедшего из строя прибора обойдется в круглую сумму.
• Лучше отдать предпочтение медному проводу, чем алюминиевому. Срок службы у него снижен в разы. Кроме того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности появляются микротрещины. Они со временем под нагрузкой и постоянными перепадами температуры разрастутся, и кабель перестанет функционировать, что потребует его полной замены.
• Вести проводку лучше с минимальными соединениями. Спайки и скрутки приведут к быстрому выходу из строя всего кабеля. От перегрева на этих местах спасают специальные короба, заделываемые в стены.

Последнее «напутствие» – если понимания и умения обращаться с опасной стихией – нет, рисковать не стоит. Это чревато несчастными случаями при монтаже или при эксплуатации в будущем. Профессиональная работа стоит недешево, но к ней как бонус предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие годы.

Видео по монтажу электропроводки своими руками в квартире

Похожие материалы

stroitelnyj-portal.ru
