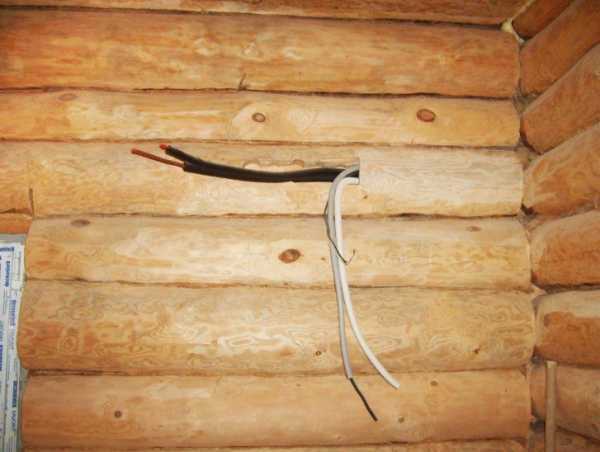

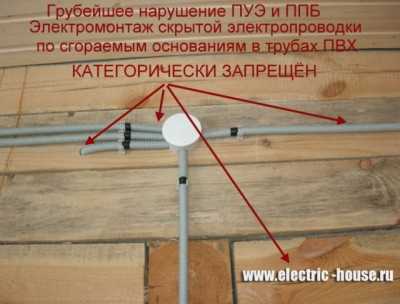

Такая прокладка проводки запрещена

prokommunikacii.ru

Монтаж скрытой проводки в деревянном доме по ПЭУ: прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

• Деформация проводки на микроуровне.
• Температурные перепады.
• Повышение и понижение влажности воздуха.
• Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неваж

www.el-cab.ru

Какие требования к электропроводке в деревянном доме

Выполняем электропроводку в деревянном доме

Если смотреть на статистику пожаров в нашей стране, то вопрос как правильно провести проводку в деревянном доме, достаточно актуален. Ведь большая часть всех пожаров в деревянных домах происходит по причине короткого замыкания, и если вы хотите обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

Подвод электропитания к дому

Подключение дома к электрической сети выполняет ваша энергоснабжающая компания. После согласования всех необходимых бумаг они должны установить счетчик и выполнить его подключение к питающей сети.

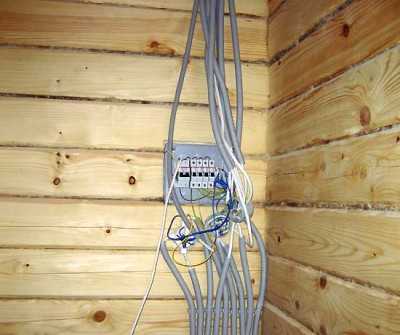

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может располагаться ванная комната, душевая или санузел.
Сам щит должен быть выполнен на несгораемой основе и закрываться на ключ. На рынке вы сейчас найдете множество таких коробов под распределительный щиток самых разнообразных размеров.

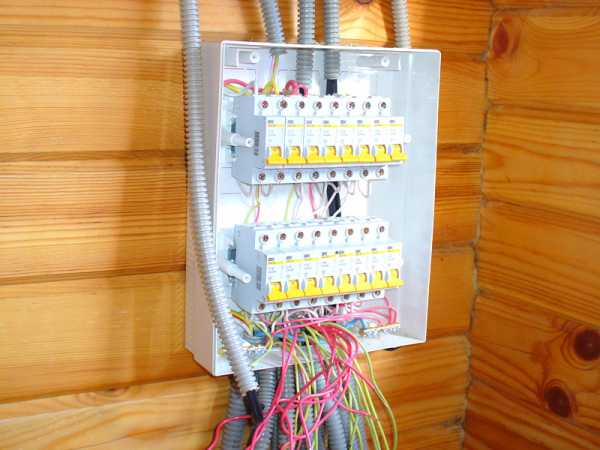

Распределительный щит

Обратите внимание! В радиусе полуметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения или водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не должны иметь ответвлений.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

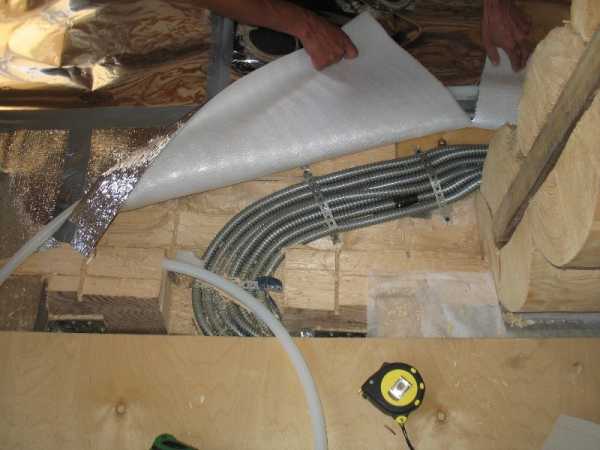

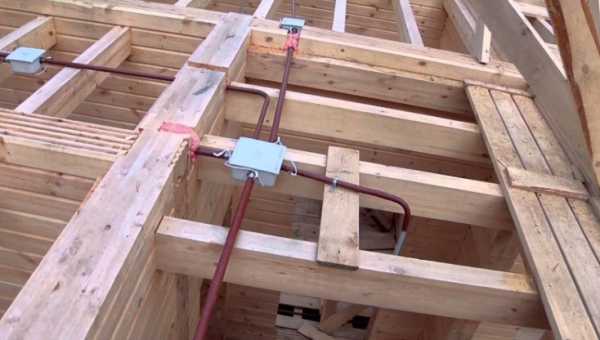

На фото приведен пример укладки проводки в металлическом бронешланге

Обратите внимание! Что все металлические короба и бронешланги, в которых проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

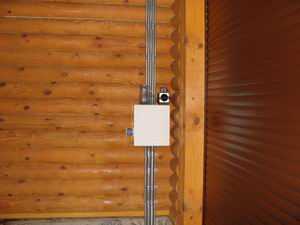

Разводка электропроводки открытым способом

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.
Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

Обратите внимание! Что использование металлических труб для прокладки электропроводки в сырых и влажных помещениях не допустимо. Кроме того прокладку в трубах необходимо выполнять так, чтоб не допустить возможность скопления влаги в трубах.

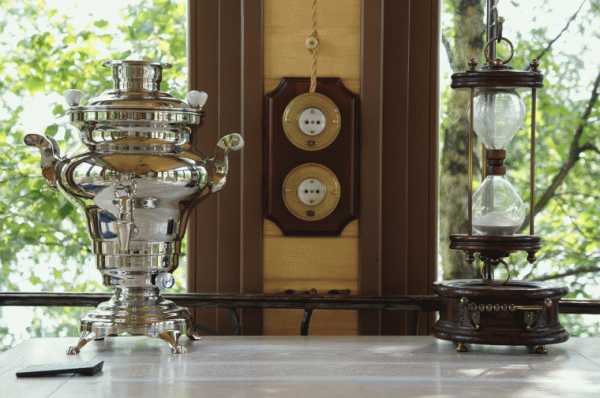

Винтажная проводка

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.

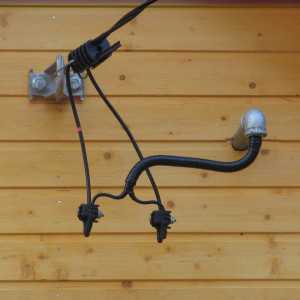

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

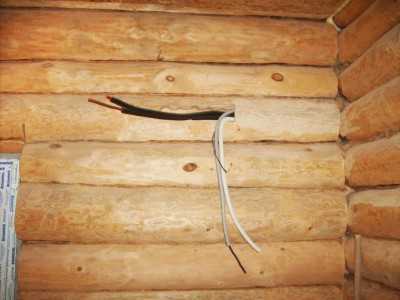

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по монтажу электропроводки в деревянном доме

Перед тем как провести электропроводку в деревянном доме следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и просчитать суммарную мощность устанавливаемого в разных уголках дома оборудования. Ведь именно хорошо продуманный и рассчитанный проект является главным залогом успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при постройке домов этой важной составляющей электросети часто пренебрегали в связи с малым количеством электрооборудования.
Сейчас же , когда производители экономят на всем, а количество электрооборудования в доме очень большое, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность пожара в вашем доме из-за короткого замыкания. Кроме того, наша нехитрая инструкция по монтажу электропроводки позволит вам избежать штрафов от служб пожарной безопасности и исключит вероятность поражения электрическим током вас и членов вашей семьи.

elektrik-a.su

Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало | ЭлектроАС

Дата: 12 декабря, 2009 | Рубрика: Статьи, Электромонтажные работы
Метки: Монтаж коробов, Прокладка кабеля по дереву, Скрытая электропроводка, Электромонтаж, Электромонтаж в деревянном доме, Электропроводка по дереву

В последнее время всё чаще стали появляться в средствах массовой информации сообщения о том или ином случае пожара по вине короткого замыкания в электропроводке. Мало того, что в пожарах сгорают полностью строения и всё имущество, но в этих пожарах гибнут люди. Огонь не щадит никого и ничего. Из-за халатного отношения к себе и к окружающим, в погоне за минимизацией расходов на выполнение электромонтажных работ, люди стараются сэкономить на электробезопасности и противопожарной безопасности рассчитывая на авось. Неверно считать, что причина пожара происходит по вине короткого замыкания в электропроводке.



В большинстве случаев короткое замыкание в электропроводке возникает из-за тупости и скупости собственника помещения, так как он категорически не хочет выполнить электромонтаж электропроводки с соблюдением всех норм и требований. Собственник не желает проводить периодическое обследование и электроизмерения своего электрооборудования и электроснабжения, так как это дополнительные неучтённые расходы на эксплуатацию электрохозяйства. Из-за чего происходят короткие замыкания в электропроводке? Основной причиной коротких замыканий является износ изоляции проводников в электропроводке. Это происходит из-за механических повреждений изоляции электропроводки или чрезмерной нагрузки на провода и кабель. Как же избежать эти неприятности? Что надо предпринять, чтобы не допустить или минимизировать опасность возникновения коротких замыканий в электропроводке? В этой статье мы постараемся донести до читателя как правильно выполнить электромонтаж внутренней скрытой электропроводки в деревянном доме.

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

1. Введение.
2. Электромонтаж ввода в деревянный дом проводом СИП.
3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
4. Электромонтаж ввода в деревянный дом кабелем ВБбШв
5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
6. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
7. Электромонтаж внутренней открытой электропроводки в деревянном доме
8. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
9. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
10.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
11.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
12.   Электромонтаж контура заземления. Начало
13. Электромонтаж контура заземления. Продолжение
14. Электромонтаж электропроводки на чердаке
15. Причины и последствия коротких замыканий в электропроводке

Большинство доморощенных электриков стараются по-быстрому раскидать скрытую электропроводку по деревянным основаниям и закрыть следы своих преступлений в пустотах сгораемых конструкций, то есть за подшивным потолком, под облицовкой стен и в сгораемых перекрытиях. То ли по незнанию, то ли умышленно, но этими нарушениями не гнушаются и некоторые электромонтажные организации. Грубейшим нарушением правил устройства электроустановок является скрытая прокладка кабеля по деревянным основаниям (стены, пол, потолок) в гофрированной трубе, металлорукове, пластиковом коробе. Попадаются такие «кулибины», которые выполняют электромонтаж скрытой электропроводки вообще без всякой защиты, мотивируя свои действия тем, что его прадедушка так делал и дожил до 100 лет.

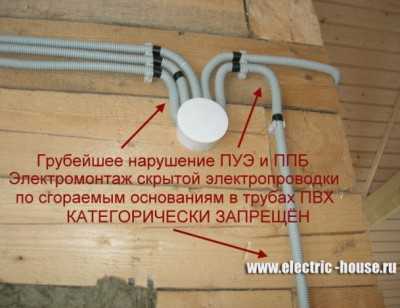

Почему же нельзя выполнять электромонтаж скрытой электропроводки в деревянных домах с использованием гофрированной трубы ПВХ, металлорукова, пластикового короба? Давайте рассмотрим несколько ситуаций, которые могут возникнуть при эксплуатации электропроводки. Прокладывая скрытую электропроводку с использованием гофрированной трубы ПВХ или короба ПВХ в пустотах деревянных стен, полов и перекрытий, вы не сможете защитить кабель от грызунов, которые очень любят точить свои острые зубы о детали вашего электроснабжения.

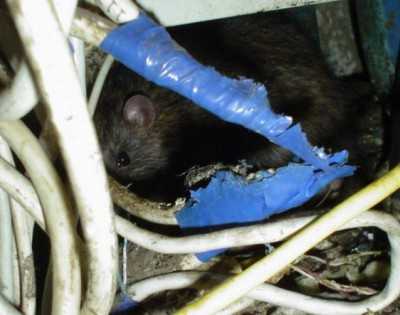

Крысы и мыши с лёгкостью прогрызают трубы ПВХ и короба из ПВХ и оголяют жилы проводов, которые впоследствии замыкают, что приводит к короткому замыканию в скрытой электропроводке. В пустотах перекрытий скапливается очень много древесной пыли и малейшая искра приводит к возгоранию деревянного дома, но самое страшное, что очень трудно сразу определить место возникновения пожара и потушить его, так как весь процесс поглощения огнём вашего добра происходит за подшивными стенами и перекрытиями. Можно все стены залить водой и пеной, но результат будет нулевой, потушить его будет не реально, пока не сгорит всё строение.

Но не только грызуны несут угрозу скрытой электропроводке проложенной по деревянным основаниям в пустотах сгораемых перекрытий с использованием труб ПВХ и пластиковых коробов из ПВХ. Во время прокладки кабеля электромонтажник может незначительно повредить изоляцию проводников, и при проведении электроизмерений, это повреждение может быть не выявлено. Но в процессе эксплуатации, когда подключают всё необходимое электрооборудование, электропроводка работает в режиме максимально допустимой нагрузки. Такая эксплуатация может ослабить изоляцию кабеля или провода, так как возникает нагрев проводников, из-за чего происходит короткое замыкание в электропроводке. Так как стенки пластиковых труб и коробов из ПВХ не способны выдерживать короткое замыкание в электропроводке без перегорания стенок , следовательно, такое короткое замыкание в скрытой электропроводке неминуемо приведёт к возникновению пожара.

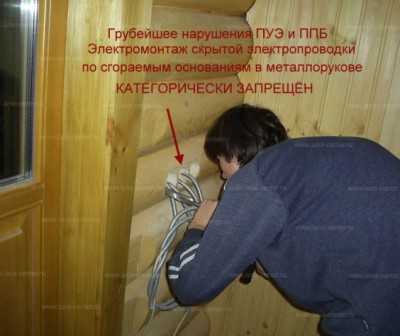

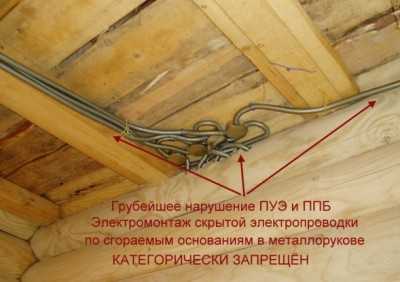

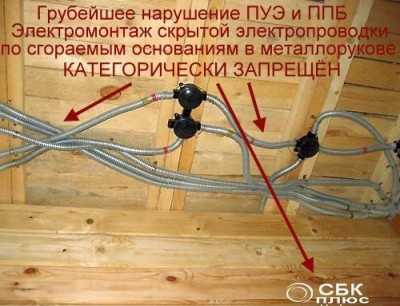

Бытует мнение, что электромонтаж скрытой электропроводки по деревянным основаниям с использованием металлорукова не несёт в себе опасности и надёжно обеспечивает противопожарную безопасность в деревянном доме. Но такое заблуждение может дорого обойтись тем, кто игнорирует необходимые нормы и требования.

Металлорукав, как и гофрированная труба, защищают электропроводку от незначительных механических повреждений, но не может служить защитой от возгораний при коротких замыканий в электропроводке, так как не обладает локализационной способностью.

Может возникнуть вопрос: А что это за способность такая, которая не даёт возможности хомячкам-электромонтажникам выполнить скрытый электромонтаж без особых затрат и усилий? Отвечаем: Локализационная способность – это способность несгораемого материала (металлическая труба, стальной короб), в котором прокладывается кабель, выдерживать короткое замыкание в кабеле или проводе, без перегорания стенок несгораемого материала.

Это означает, что при коротком замыкании в скрытой электропроводке, стенки металлорукова перегорают, что неминуемо приводит к возникновению пожара. С дальнейшим развитием событий можно ознакомиться из ежедневных сводок МЧС.

Продолжение статьи «Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение»

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

1. Введение.
2. Электромонтаж ввода в деревянный дом проводом СИП.
3. Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
4. Электромонтаж ввода в деревянный дом кабелем ВБбШв
5. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
6. Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
7. Электромонтаж внутренней открытой электропроводки в деревянном доме
8. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
9. Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
10.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
11.   Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
12.   Электромонтаж контура заземления. Начало
13. Электромонтаж контура заземления. Продолжение
14. Электромонтаж электропроводки на чердаке
15. Причины и последствия коротких замыканий в электропроводке

ПУЭ-6
2.1.4
Электропроводки разделяются на следующие виды:
1. Открытая электропроводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.
При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т.п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.
Открытая электропроводка может быть стационарной, передвижной и переносной.
2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.
При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.32
При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.37

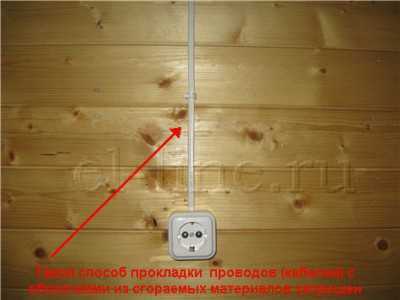

При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38
При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39
При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40
При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41
При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36 — 2.1.40.

Таблица 2.1.3
Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности

Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов

Скрытые электропроводки
1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.
Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.

2. С подкладкой несгораемых материалов(1).
Защищенные провода и кабели в оболочке из трудносгораемых материалов.

3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).
Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов.
_____________
1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

ПУЭ-7
7.1.38
Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в металлических глухих коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
________________
* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

elektroas.ru

Электроснабжение в деревянном доме (требования СНиП 31-106-2002)

(требования СНиП 31-106-2002)

СНиП 31-02 предъявляет требования к системе электроснабжения дома в части соответствия ее «Правилам устройства электроустановок» (ПУЭ) и государственным стандартам на электроустановки, а также к оборудованию электроустановок устройствами защитного отключения (УЗО), к устройству и размещению электропроводок и к наличию устройств по учету расхода электроэнергии.

10.1 Электропроводки, включая разводку сети, должны выполняться в соответствии с требованиями ПУЭ и настоящего Свода правил.

10.2 Электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

10.3 Расчетная нагрузка определяется заказчиком и не имеет ограничений, если они не установлены местными административными органами.

10.4 При ограничении возможностей энергоснабжения расчетную нагрузку электроприемников следует принимать не менее:

— 5,5 кВт — для дома без электрических плит;

— 8,8 кВт — для дома с электрическими плитами.

При этом, если общая площадь дома превышает 60 м², расчетная нагрузка должна быть увеличена на 1% на каждый дополнительный м².

При разрешении энергоснабжающей организации допускается использовать электроэнергию напряжением более 0,4 кВ.

10.5 В помещениях могут применяться следующие виды электропроводок:

— открытые электропроводки, прокладываемые в электротехнических плинтусах, коробах, на лотках и по строительным конструкциям;

— скрытые электропроводки, выполняемые в стенах и перекрытиях на любой высоте, в том числе в пустотах строительных конструкций из негорючих или горючих материалов групп Г1, Г2 и Г3.

Электропроводки в помещениях жилых домов выполняются проводами и кабелями с медными жилами.

Кабели и провода в защитных оболочках допускается пропускать через конструкции зданий, выполненные из негорючих или горючих материалов групп Г1, Г2 и Г3, без использования втулок и трубок.

10.6 Места соединений и ответвлений проводов и кабелей не должны испытывать механических усилий.

В местах соединений и ответвлений жилы проводов и кабелей должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

10.7 Провода, прокладываемые скрыто, должны иметь у мест соединения в ответвительных коробках и у мест присоединения к светильникам, выключателям и штепсельным розеткам запас длины не менее 50 мм. Аппараты, устанавливаемые скрыто, должны быть заключены в коробки. Ответвительные коробки при скрытой прокладке проводов должны быть утоплены в строительных элементах зданий заподлицо с окончательно отделанной внешней поверхностью. Соединения проводов при проходе из сухого помещения в сырое или наружу здания должны выполняться в сухом помещении.

10.8 Проход через наружные стены незащищенных изолированных проводов выполняется в трубах из полимерных материалов, которые должны быть оконцованы в сухих помещениях изолирующими втулками, а в сырых и при выходе наружу — воронками.

nforest.ru

Монтаж электропроводки по деревянным конструкциям требования пуэ. Электропроводка в деревянном доме своими руками — пошаговая инструкция

Электропроводка в загородном деревянном доме должна выполняться согласно правилам ПУЭ (правила устройства электроустановок) и не противоречить техническим условиям, которые предоставила Сетевая Организация. Для того, чтобы выполнить весь процесс электрификации деревянного дома правильно и, тем самым, обеспечить надёжную безопасность как жильцов такого дома, так и самого строения, нужно разбираться во многих электротехнических вопросах. Но, если минимальный багаж знаний у вас есть и вы внимательно изучите данную статью, то развести электропроводку по дому не составит особого труда.

В данной статье вы научитесь составлять план освещения и силовой сети, считать толщину сечения требуемого электропровода, узнаете нюансы устройства электрической проводки в деревянном строении, научитесь выбирать автоматы для электрических потребителей и компоновать электрический щит, рассмотрите практические иллюстрации смонтированной системы электрической сети в деревянном доме.

Исходные данные

Пойдём достаточно простым путём – возьмём готовый и утверждённый проект устройства электрического щита, наполнения его необходимым оборудованием и прокладки электрических проводов на потребители. Сразу оговоримся, что согласно проекту, к дому подводится 3-х фазное питание, но 3-х фазных потребителей пока нет, поэтому разводка в доме, происходит по однофазной схеме. Данный проект составлялся индивидуально для деревянного дома в деревне. Утверждали проект и проверяли конечный результат представители сетевой компании и энергосбыта. Взяв основы и нюансы из представленного проекта, вы сможете применить знания для своего жилища, грамотно проложить и скомплектовать электрические сети.

Что мы имеем? Деревянный одноэтажный дом с чердаком и подвалом – 7.13 х 8.90 м, который нам предстоит электрифицировать согласно общепринятым правилам и нормам. Кухня и комната в одном помещении, г-образная веранда, санузел, примыкающий к строению и погреб с входом из кухни.

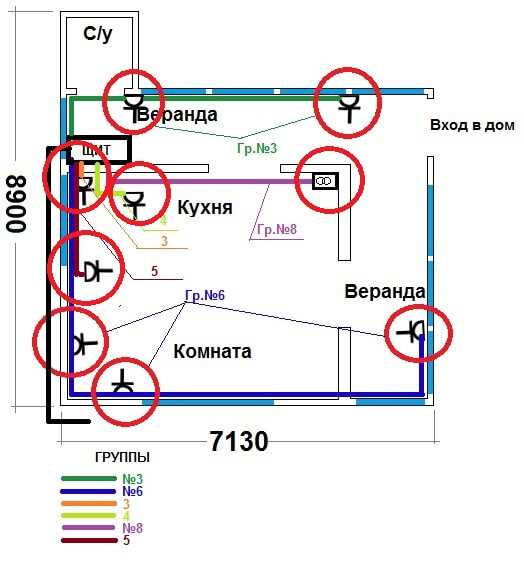

Планирование освещения

Сначала определимся где потребуется освещение.

Точки освещения на плане, представлены значком . В санузле достаточно одного светильника. На веранде расположим два источника света. 2 светильника на кухне и один в комнате. Объединяем все эти светильники в одну группу, все они будут питаться через один автомат (про автоматы, УЗО, заземление и электрический щит в целом – чуть позднее). Прокладку кабелей на освещение условно обозначим зелёной линией . В официальных проектах все провода обозначаются чёрной линией. Как мы видим, от щита отходят 3 провода на освещение – 2 провода – группа №1 (один на веранду и санузел, второй на кухню и комнату), третий провод идёт на прожектор снаружи дома (на плане он показан значком ), он принадлежит группе №2 и питаться он будет от другого автомата./>

На пути к каждому светильнику нам встречаются такие значки – и – это выключатели, одноклавишный и двухклавишный соответственно. Веранда будет выключать свет на двух светильниках с одного двухклавишного выключателя; санузел выключается одноклавишным; комната также одноклавишным; на кухне же два светильника, выключаются одним двухклавишным выключателем./>

Для питания освещения, обычно используют медные провода сечением 1.5 кв. мм.

Планирование силовой сети

Переходим к плану силовой сети, то есть розеткам. Для начала определимся, где нам потребуются розетки – к этому вопросу нужно подойти скрупулёзно, так как впоследствии отсутствие розетки в определённом месте повлечёт за собой массу неудобств, а не используемые розетки обернутся напрасной тратой средств. – условное обозначение розетки на плане.

Для чего нам нужны электрические розетки? В первую очередь для использования бытовых приборов. Определитесь будет ли у вас стиральная машина, электрическая плита, электрический водонагреватель, микроволновая печь, электрический чайник, духовой шкаф? Будут ли бра, запитывающиеся от розеток? Где будет стоять компьютер? Где нужны розетки для пылесоса, электробритвы, торшера? Если у вас где-либо планируется 12-вольтовое напряжение, так же укажите его на плане – в данном проекте 12 вольт будет питать освещение погреба (для этого с щита пойдёт питающий кабель на трансформатор – на плане он показан знаком , а питание к нему ). В случае, если вы планируете смонтировать электрический тёплый пол, гидромассажную ванну, кондиционер, … – отмечайте на плане все потребители электрического тока./>

На рисунке показано 8 розеток для разных нужд и трансформатор. Эти розетки делятся на 6 разных групп и линий – ниже рисунка есть пояснение. На официальных планах, все электрические магистрали изображаются в чёрном цвете, на рисунке магистрали показаны разными цветами для лучшего восприятия. Каждая группа или линия обозначается своим цветом и запитываться будет через один автомат в щите, определённого номинала.

Приобретая розетки, обязательно учитывайте максимально допустимую нагрузку или ампераж для каждого прибора индивидуально. Вы можете купить все розетки одинаковые, главное, чтобы мощность каждого из подключаемых в такую розетку приборов не превышала максимально возможную для этих розеток, а лучше была меньше.

Провода для подключения розеток, тоже рассчитываются индивидуально. Для обычных розеток, не используемых для подключения приборов высокой мощности, обычно используют медные провода сечением 2.5 квадратных миллиметра. Если же планируется запитать что-то посерьёзней, допустим бойлер, тёплый пол или духовой шкаф, то сечение провода, возможно придётся увеличить.

Как рассчитать требуемое сечение провода

Например, нам нужно запитать электрический водонагреватель, мощностью 4.4 кВт. По формуле J = W/U, где J – протекающий ток или нужный нам ампераж; W – мощность потребителя, в нашем случае водонагреватель 4.4 кВт; и U — напряжение в сети, мы его тоже знаем – 220 вольт. J = 4400/220=20 ампер – это ток, который будет проходить через медную жилу при работе водонагревателя. Узнать, с каким сечением медной жилы провод нам нужен, можно из нижеприведённой таблицы.

issyk.ru

прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

• Деформация проводки на микроуровне.
• Температурные перепады.
• Повышение и понижение влажности воздуха.
• Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

• Штукатурки.
• Гипса.
• Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.

Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

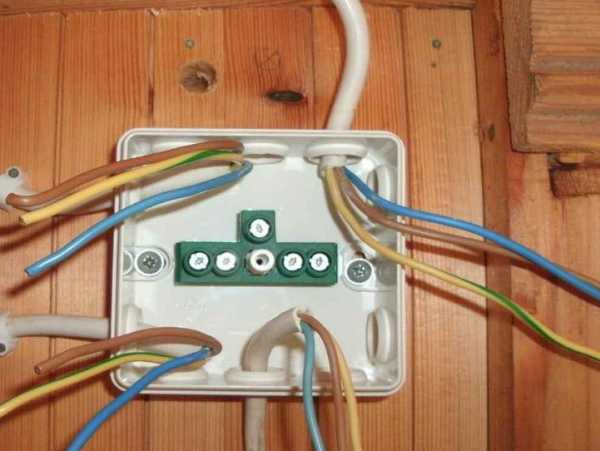

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

• Чтобы можно было определить, соответствует ли провод на требования.
• Выяснить возможные повреждения изоляции во время транспортировки и хранения.
• Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

• ВВГнг-ПLS.
• ВВГнг (А).
• ВВГнгLS.
• ВВГнг-П (А).
• NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

• Каждая жила защищена собственным слоем.
• Все жилы в пучке повторно изолируются.
• После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

• За счет пайки и сварки контакты достигается максимальная прочность.
• Защита от воздействий внешней среды в виде коррозии.
• Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

derevostroika.ru

Прокладка кабеля по деревянным конструкциям

Монтаж электропроводки в деревянном доме

www.el-cab.ru
