Прокладка для крана и другой запорной арматуры

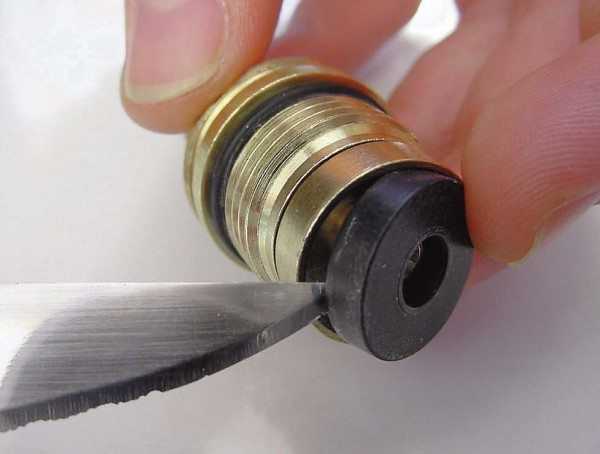

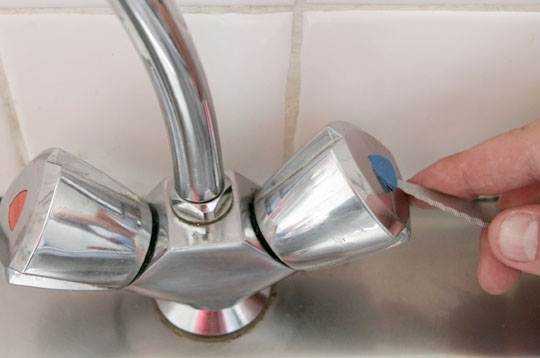

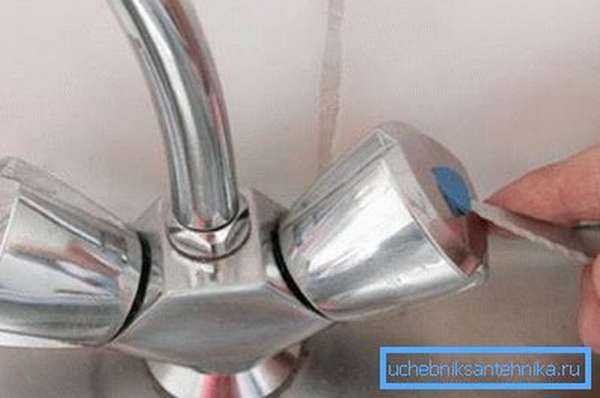

Как поменять прокладку в кране в ванной либо на кухне? Где забрать замену ветхой прокладке? Возможно ли изготовить ее самостоятельно? Чем заменить сальник и прокладку у винтового вентиля? Возможно ли устранить течь шарового вентиля? Попытаемся ответить на эти вопросы.

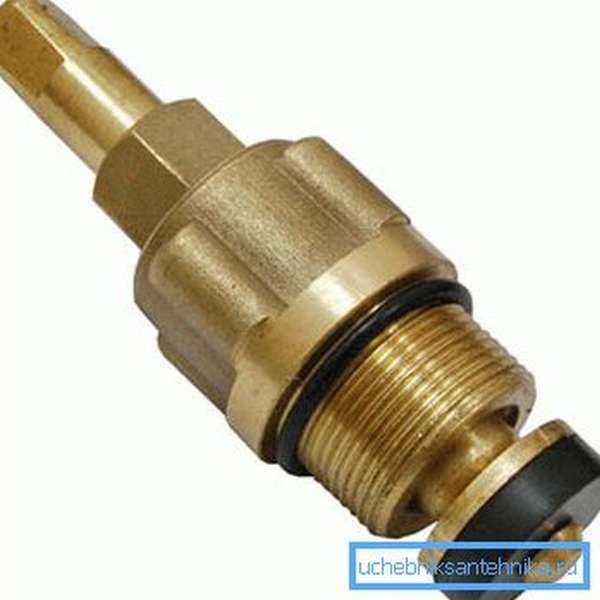

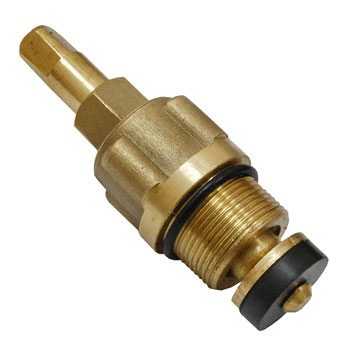

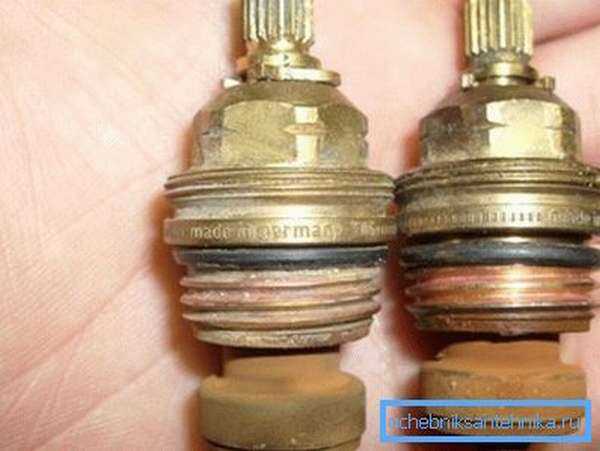

Устройство кранбуксы

Начнем издали.В отечественных и импортных смесителях возможно встретить винтовые кранбуксы двух типов.

С сальниковой набивкой

Резьбовой шток вращается в корпуса вентиля. Со стороны седла к нему подвижно крепится клапан, удерживающий прокладку винтом с шайбой либо фиксатором, формой напоминающим маленький грибок.

При открытом кране отсутствие течи из-под штока обеспечивается графитовым либо масляным сальником: он набивается в пространство около штока и зажимается вкручиваемой сверху гайкой.

Нюанс: дабы сальник не перемалывался резьбой, снизу его обязана ограничивать шайба. К сожалению, кое-какие недобросовестные производители предельно упрощают конструкцию у избавляются от нее. В случае если цена кранбуксы значительно ниже среднерыночной — лучше перебрать ее и проверить комплектность перед приобретением.

С резиновым уплотнителем

Шток при вращении остается неподвижным, выдавливая в сторону седла шестигранный ползунок с жестко зафиксированным клапаном. Герметичность штока обеспечивается парой резиновых колечек; его неподвижность относительно корпуса — фиксирующей шайбой. (См. кроме этого статью Герметик для труб: изюминки.)

О терминологии

Для чего читателю знать, как устроены кранбуксы, в случае если его всего лишь интересует, как заменить прокладку в кране? Видите ли, создатель за время работы сантехником привык, что прокладками довольно часто именуются самые неожиданные приспособления для обеспечения герметичности.

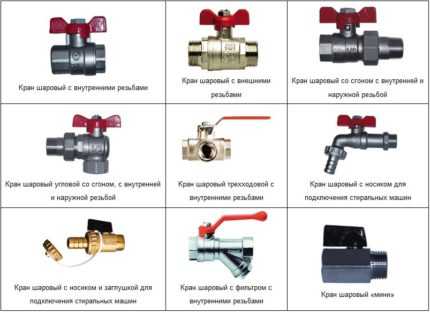

Скажем, под словосочетанием «прокладки для шаровых кранов» обычно знают не то, что снабжает герметичность соединения между половинками корпуса разборного элемента запорной арматуры, а сальниковый уплотнитель на штоке. (См. кроме этого статью Как выбрать смеситель для раковины: изюминки.)

Из этого — естественное желание удовлетворить любознательность читателей, путающихся в терминологии.

Ремонт кранбукс

Итак, разберем пара типовых неисправностей винтовых кранов.

Дано: при закрытом с упрочнением кране вода капает .

Тому возможно две обстоятельства:

• Окалина, попавшая между седлом и кла

uchebniksantehnika.ru

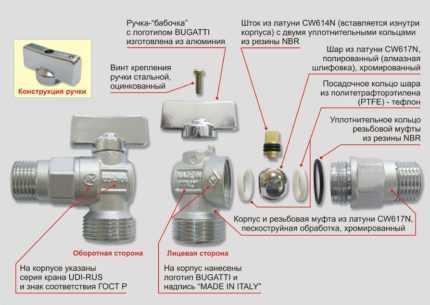

Уплотнения шаровых кранов



Уплотнительные седла для шаровых кранов должны быть выполнены из пластичного материала, который, обеспечивая плотное прилегание, не мог бы повредить уплотнительную поверхность шара. Одновременно, материал должен быть достаточно прочным, чтобы выдерживать высокие удельные нагрузки. Одним из наиболее универсальных материалов для изготовления седел является фторопласт 4 или композиты на его основе. Широкое применение фторопласта для различных условий эксплуатации объясняется его низким коэффициентом сухого трения, высокой химической стойкостью и широким диапазоном рабочих температур. В тех случаях, когда арматура работает при криогенных температурах применяется фторопласт 3. При высоких давлениях, невысоких температурах и на неагрессивных жидкостях и газах находит применение капрон. Резиновые седла обладают наилучшей уплотняющей способностью, но они рекомендуются при низких давлениях и в узком температурном диапазоне.

Уплотнения предназначены для герметизации подвижных соединений в шаровых кранах и должны обеспечивать герметичность не ниже класса А по ГОСТ 9544.

Изготавливаются в соотвестсвии с ТУ 2291-005-347246723-2008 и ТУ 2291-012-347246723-2010 — для атомной промышленности

Условия эксплуатации уплотнений:

• рабочие среды: природный газ, нефть, нефтепродукты, аммиак, кислоты, щелочи, органические растворители, вода, пар, другие агрессивные среды; диапазон рабочих температур: от минус 190ºС до плюс 250 ºС – в зависимости от марки и состава материала;
• давление среды: до 100 Мпа;
• радиационная стойкость: до 109 рад — в зависимости от марки материала.

Уплотнения. изготавливаются из:

• фторопласта Ф-4 по ГОСТ 10007-80
• наполненных фторопластовых композиций:
  • коксонаполненная композиция Ф4К20
  • графитонаполненная композиция Ф4Г
  • композиция, наполненная углеволокном Ф4УВ15
  • полиэфирэфиркетона (РЕЕК)
  • «Каф 300» – композиция фторопласта Ф-4 с модифицированным углеволокном
  • «Каф Пл» – материалы на основе фторопластов Ф-50 (тефлон PFA) Ф-40 (тефзель)
  • «Каф 1000» – композиции на основе полиэфирэфиркетона (РЕЕК) с улучшенными антифрикционными и прочностными свойствами
• или другие вновь разрабатываемые материалы.

D, мм: от 10 до 800

H, мм: от 1 до 100



Кольца компрессорные





Диаметр: до 1 000 мм

Материал:

Каф 300, Ф4К20, Ф4К15М5, флубон, АФГМ, АФГ-80ВС, графелон, полиамид.

himkompleks.ru

как разобрать, ремонт своими руками (+ видео)

Наша привычка самостоятельно решать мелкобытовые проблемы неистребима. И дело даже не в экономии финансов, хотя они лишними никогда не бывают. Есть что-то очень привлекательное и понятное в том, чтобы жить в интерьере, который не только с любовью задуман, но и самостоятельно воплощен.

Но ремонт современных сантехнических приборов, выполненный своими руками, может быть осложнен разнообразием конструкций тех же смесителей. Сегодня мы расскажем вам, как разобрать шаровый смеситель и отремонтировать его. Это поможет вам не прибегать к помощи специалистов, если проблему можно устранить самостоятельно.

Содержание статьи:

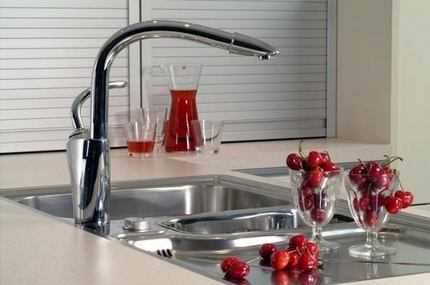

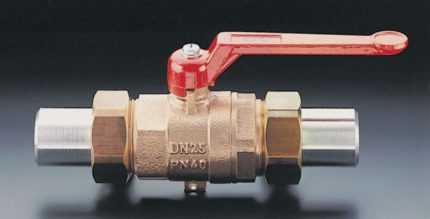

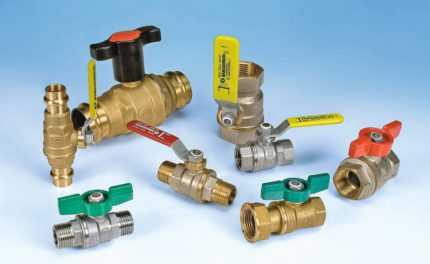

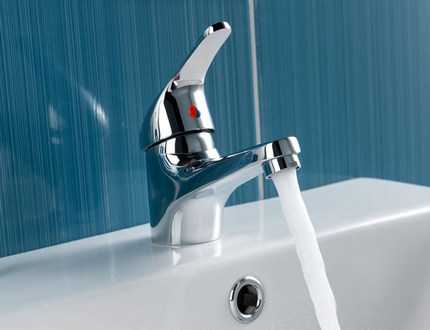

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

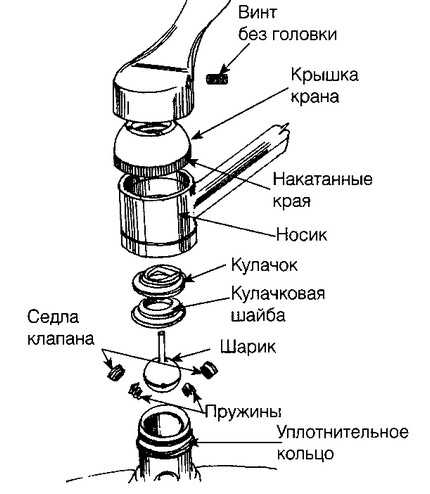

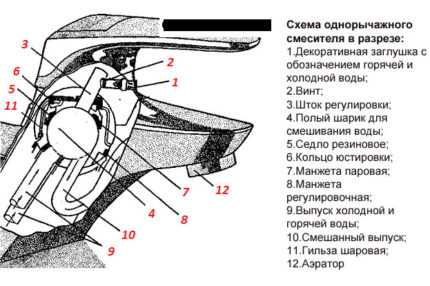

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

• поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
• шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
• корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
• шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

• при подъёме рычага шар начинает вращаться;
• отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
• в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Неисправности шарового смесителя

Если обращаться со смесителем бережно, не прилагая избыточных усилий там, где они не нужны, изделия такой конструкции могут продолжительное время служить безотказно. Тем не менее, типичными для них можно назвать следующие поломки:

• При нахождении рычага в блокирующем положении течение воды из крана не прекращается.
• Неисправный шаровый смеситель обеспечивает слишком слабый напор воды, невзирая на то, что давление в системе водоснабжения вашего жилья не упало, что можно проверить, открывая другие краны.
• Регулировка температуры воды в смесители нарушилась: невозможно добиться нужных параметров, поскольку смешение горячего и холодного потоков происходит в хаотичном режиме.

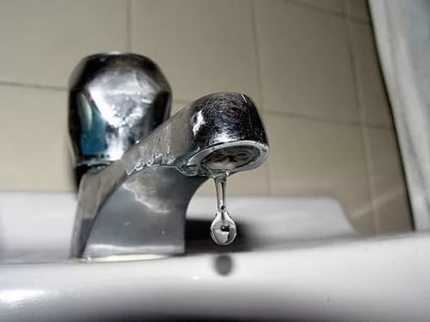

Довольно часто встречающаяся неисправность шарового смесителя проявляется протечкой воды, когда само это устройство находится в блокирующем положении

Прежде, чем приступить к ремонту, следует понять, в чем причина возникшей неисправности, которая проявилась одним из перечисленных выше способов.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

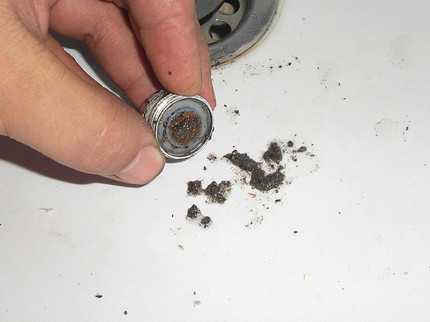

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Приступаем к ремонтным работам

Допустим, что все меры предосторожности были предприняты, но всё равно ремонт шарового крана вашего смесителя неизбежен. Чтобы отремонтировать шаровый смеситель, можно, конечно, пригласить сантехника. Но лучше попытаться выполнить эту работу своими руками. Ничего сверхсложного в ней нет. Просто прислушайтесь к нашим советам.

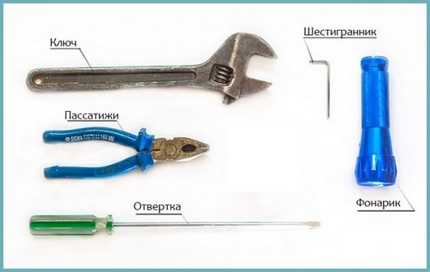

Для выполнения ремонтных работ вам понадобятся инструменты, которые обязательно подготовьте заранее, чтобы они были под рукой.

Никаких особых инструментов для проведения ремонтных работ с неисправным шаровым смесителем не потребуются: все эти предметы обязательно присутствуют в арсенале любого домашнего мастера

Это:

• разводной ключ;
• ключ-шестигранник подходящего размера;
• отвертка, которой можно действовать при необходимости и как тонкой спицей;
• плоскогубцы;
• фонарик.

Для начала следует перекрыть подачу горячей и холодной воды, в противном случае ваши манипуляции с сантехническими приборами могут привести к потопу. Не забудьте, что в кране могут находиться остатки воды, которую тоже следует слить. Перед тем, как приступить к работам, нужно закрыть тряпкой раковину. Эта мера защитит её от возможных повреждений.

Теперь можно приступить к демонтажу смесителя.

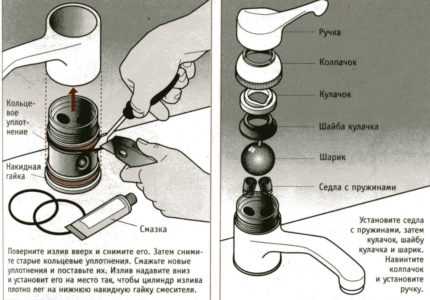

На начальном этапе ремонтных работ следует удалить декоративную заглушку с изображением горячей и холодной воды, она закрывает доступ к винту, который скрепляет рычаг

Последовательность работ в этом случае такова:

• На корпусе смесителя должна быть декоративная заглушка, которую придется снять.

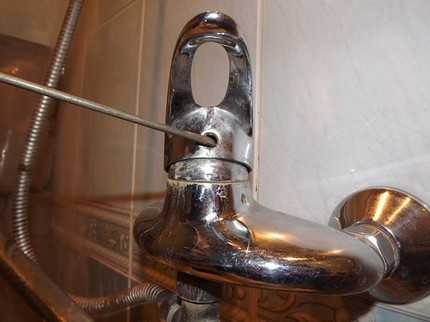

• Под заглушкой находится отверстие, через которое можно добраться до винта, удерживающего рычаг смесителя. Этот винт следует открутить.
• Теперь рычаг свободен и его можно снять. Если кран установлен давно, и его никто не раскручивал, на этом этапе может потребоваться значительное усилие. Важно действовать осторожно и ничего не повредить.

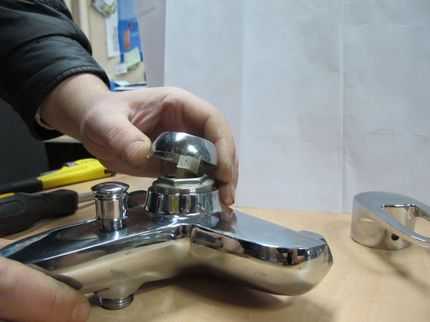

• Итак, нам стали доступны купол крана и расположенный под ним эксцентрик, выполненный из пластика. Обе детали нужно удалить. Под ними находится шаровой картридж. Все загрязнения, которые могут быть обнаружены в процессе демонтажа, должны быть аккуратно удалены.
• Из смесителя извлекается шаровой переключатель. Он должен быть осмотрен со всех сторон. Как уже говорилось ранее, при выявлении повреждений на этой делали, она должна быть заменена на новую. Замазывание герметиком трещин на шаре не имеет смысла.
• Осматриваем резиновые уплотнители. Они могут потерять эластичность или просто износиться. На место отработавших свой срок уплотнителей нужно поставить новые. Элементы, фиксирующие шаровой переключатель, тоже лучше заменить. Если они долго проработали, то сделать это нужно даже просто в профилактических целях.

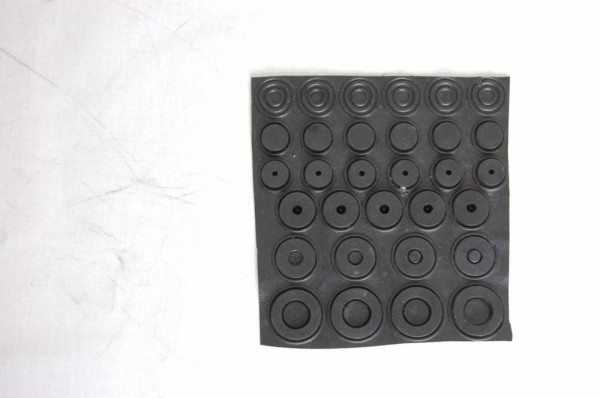

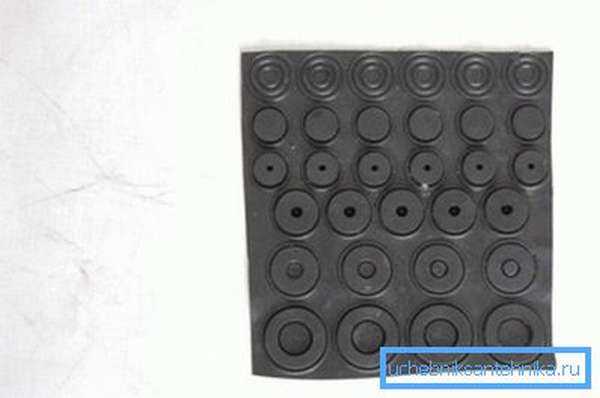

Сантехнические прокладки являются расходным материалом: они довольно часто выходят из строя и их приходится менять; Если вам приходится покупать новую прокладку, возьмите с собой старую, чтобы не ошибиться в размере

Осталось только собрать смеситель. Делать это нужно в обратной последовательности.

Дополнительную информацию о ремонте вы можете получить из этого видео:

Если вы всё сделали правильно, то теперь смеситель снова должен работать исправно. Впрочем, протечка может находиться под изливом, который по-другому называют носиком или гусаком. Тогда придется снять излив и заменить старые уплотнительные кольца на новые.

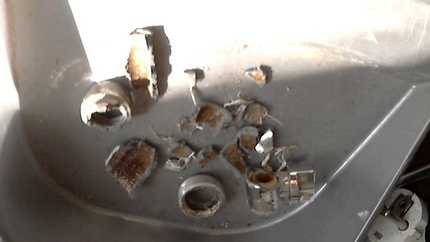

Особое внимание следует уделить смесителю в том случае, когда у вас в доме старый водопровод. В этом случае частички ржавчины и другие загрязнения могут засорять отверстия в переключателе, через которые поступает горячая и холодная вода. Эти засорения прочищаются тряпочкой или руками. Такая процедура должна периодически выполняться даже просто в профилактических целях.

Ещё одна проблема, которая может беспокоить владельцев шаровых кранов – это раздражающий шум, возникающий, когда открываешь воду. Он возникает из-за вибрации, создаваемой воздушными и водными потоками. Благодаря её влиянию на резиновые прокладки, они тоже могут начать вибрировать. Чтобы избежать такого эффекта, можно уменьшить напор воды, установить фильтр или добиться более плотного прилегания резиновых прокладок.

Внешне силуминовый смеситель выглядит ничуть не хуже любой другой модели, но такие изделия редко служат больше года; Отличить их можно по весу: силумин очень легкий

На срок службы шарового смесителя влияют не только внешние факторы, но и материал, из которого изготовлен сам кран. В продаже часто встречаются дешевые модели, которые произведены из силумина – сплава кремния и алюминия. Они недолговечны, но замечательно подойдут для тренировки любителей всё делать своими руками. А для долгой и безаварийной службы лучше выбрать более дорогую, но зато и надежную модель.

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

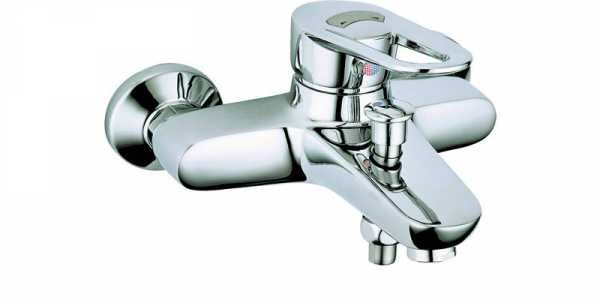

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

• откручиваем накидную гайку, а затем снимаем шланг;
• снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
• заменяем только что снятую прокладку новой, смочив её перед установкой водой;
• собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

• перекрываем горячую и холодную воду;
• снимаем гибкий шланг;
• после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
• теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
• следующим должен стать золотник: его мы также демонтируем;
• а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
• сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:

vannapedia.ru

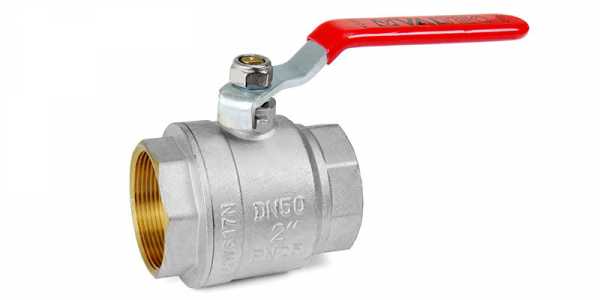

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды  и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

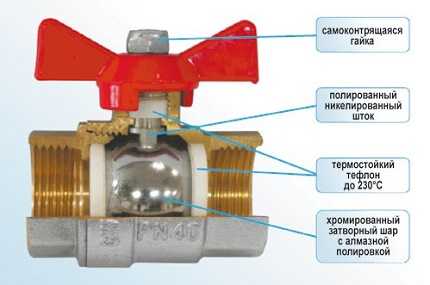

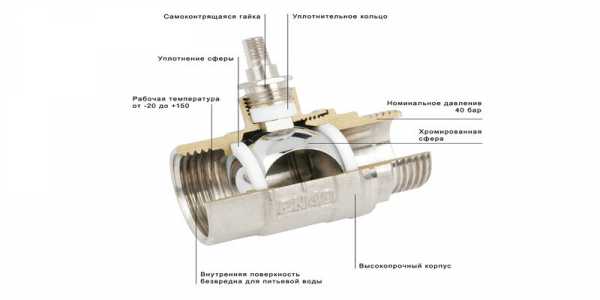

Устройство шарового крана для воды

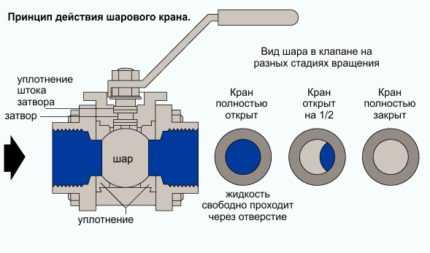

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

1. Протекание воды из смесителя.
2. Уменьшение напора воды.
3. Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

1. Перед починкой обязательно перекрывайте холодную и горячую воду.
2. Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.

1. Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
2. Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
3. ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
4. Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
5. Деформированные прокладки заменяем.
6. Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

mainstro.ru

Устройство шарового крана для воды ремонт

Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

1. Протекание воды из смесителя.
2. Уменьшение напора воды.
3. Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

1. Перед починкой обязательно перекрывайте холодную и горячую воду.
2. Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.

1. Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
2. Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
3. ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
4. Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
5. Деформированные прокладки заменяем.
6. Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

Устройство водопроводного шарового крана: элементы и принцип действия

Водопроводные краны различных конструкций есть в каждом доме. Наиболее популярны шаровые механизмы, изобретенные ещё 100 лет назад. Они просты в монтаже, доступны по стоимости. Потребителю представлен ряд вариантов исполнения с функциональными и конструктивными отличиями. С ремонтом всех разновидностей можно справиться собственноручно, если знать устройство водопроводного крана шарового типа и его основные детали.

Классификация водопроводных шаровых кранов

Говоря о шаровых кранах, стоит разделять понятия «кран водопроводный» и «смеситель». Объединяет обе разновидности общий для них конструктивный элемент — запирающая или регулирующая деталь в виде тела вращения округлой конфигурации.

Действия по запиранию трубопровода или регулировке потока производятся поворотом этого элемента вокруг его условной центральной оси.

Огромный ассортимент кранов для водопровода позволяет подобрать устройство для любой системы водоснабжения с оптимальными параметрами и внешним дизайном

Краны могут как устанавливаться между элементами водопроводной системы, так и являться конечной точкой трубопровода. В первом случае устройства называют запорными, а во втором они играют роль водоразборных приспособлений и чаще всего представляют собой хорошо известные всем смесители.

Смеситель — это механизм для смешивания воды и регулирования её температуры, в то время как проходной кран может регулировать только величину напора. Запорная шаровая арматура делится на проходную, т.е. установленную в прямом участке трубопровода, угловую, т.е. расположенную на участке с изменением направления потока на 90º, и на трехходовую, т.е. поставляющую поток в два приемных патрубка.

Благодаря простоте конструкции шаровой кран редко ломается, предельно прост в ремонте и монтаже

Арматура с шаровыми затворами используются в контурах водоснабжения и отопления. По параметрам пропускной способности применяемые в тепловых системах краны делятся на:

• Полнопроходные. Шаровые устройства, в которых диаметр выходного отверстия шаровой пробки, она же затвор, равен диаметру трубопровода на который установлен кран.
• Редуцированные. Сантехнические приспособления, в которых диаметр выходного отверстия шаровой пробки меньше аналогичного размера трубопровода в большинстве случаев на один типоразмер.

Краны редуцированного типа позволяют перекрывать тепловую магистраль быстро, но без угрозы формирования гидравлического удара.

По типу присоединения к системе водоснабжения:

• Резьбовые. Арматура с внутренней или наружной конической или цилиндрической резьбой. Монтируется путем навинчивания муфт или ввинчивания патрубковых фитингов. Самый распространенный в коммунальном хозяйстве вид прост в установке, позволяет легко проводить ремонты.
• Комбинированные. Устройства оснащенные внутренней и наружной резьбой. С одной стороны присоединяются посредством муфты с внутренней резьбой, с другой ниппельным фитигом.
• Приварные. Монтируются посредством сварки. При безукоризненном исполнении соединения обеспечивают идеальную герметичность, не требуют периодической регулировки положения муфт, как предыдущая разновидность. Однако неудобны в ремонте, т.к. вместе с ними приходится демонтировать часть трубопровода.
• Фланцевые. Устанавливаются с помощью фланцев на ответственных трубопроводных магистралях. Могут многократно подвергаться демонтажу с последующей установкой. Периодически требуют контроля болтовой затяжки фланцев.

В автономных системах водоснабжения наиболее часто используются обычные резьбовые устройства, позволяющие провести сборку трубопровода любой сложности из всех известных разновидностей труб или их комбинации.

Шаровые краны производят с наружными и внутренними резьбами, позволяющими соединять их с трубопроводом посредством муфт или фитингов (+)

По типу исполнения корпуса:

• цельносварные, корпус которых представляет собой единую конструкцию;
• разборные, когда элементы корпуса стянуты болтами и могут легко разбираться.

Первый тип изделий считается наиболее надёжным, но в случае неисправности такое устройство нельзя отремонтировать. Разборные краны чаще выходят из строя, но легко поддаются ремонту.

По типу пропускаемой жидкости:

• для холодной воды до +35º С;
• для горячей воды до +90º С.

Управление устройствами осуществляется при помощи рычага или вентиля -«бабочки». Выбор крана с определенным способом управления зависит от места расположения арматуры и предпочтений владельца. Краны с рычагом зачастую устанавливаются на центральные участки трубопровода, с «бабочкой» — на ответвления системы.

Смесители с шаровым механизмом устанавливаются на кухнях, в санузлах и являются конечными точками системы водоснабжения.

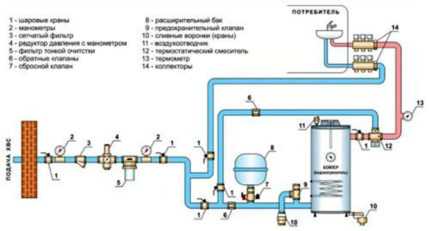

Вариантов разводки системы водоснабжения внутри дома существует очень много, но во всех случаях на участках в качестве запорной арматуры устанавливаются шаровые краны (+)

Устройство и принцип работы шаровых кранов

Корпус запорного приспособления представляет собой отрезок трубы, расширенный в средней части. В расширении установлено седло из уплотнительного материала, внутри которого находится главный элемент — шар, он же затвор или пробка. Шар может свободно вращаться внутри седла. В запорной арматуре у него только одно сквозное отверстие.

В регулирующих устройствах и кранах, перенаправляющих поток, могут быть 2 или 3 отверстия. Если кран служит для регулирования напора горячей или холодной воды, то отверстий два, если устройство является смесителем, то отверстий три.

Шаровой кран приводят в действие поворотом рычага, к которому через шток присоединен шаровой затвор с отверстием. Разворачивая отверстие относительно оси трубопровода, мы открываем/закрываем проход среде или пропускаем ее частично

Принцип работы очень прост: когда ось отверстия в шаре оказывается совмещённой с осью корпуса крана, из него начнёт поступать вода. Т.е. когда пробка развернута так, что ее отверстие совпадает с направлением трубопровода, как бы продолжая его. В этой позиции поток жидкости, пара, газа проходит по трубопроводу, в том числе через кран, свободно.

При повороте шарового затвора на 90º проход для воды, пара, газа перекрывается той стороной, на которой нет отверстий. В этой позиции течение среды полностью останавливается, потому что она упирается в сплошную стенку затвора. Однако этим простым приспособлением можно и регулировать параметры потока. При повороте на 45º, к примеру, течение будет перекрыто лишь наполовину.

Для управления шаром используется шток, соединённый с рычагом. По обеим сторонам штока располагаются уплотнительные кольца. Отверстие в корпусе, через которое проходит шток, так же оснащено шайбой и уплотнительным кольцом.

Шаровой однорычажной смеситель оснащен затвором с двумя отверстиями для пропуска холодной и горячей воды и еще одним отверстием для выхода смешанной струи (+)

Краны шарового типа изготавливаются из латуни или различных марок стали. Латунные устройства считаются более надёжными, срок их службы превышает 10 лет. Изделия из стали очень редко применяются в быту, в основном используются для промышленных трубопроводных систем.

Совсем недавно производители стали выпускать краны, корпус которых выполнен из высокопрочного пластика. В отличие от латунных, такие устройства не подвержены коррозии, стоят значительно дешевле. Единственный недостаток пластиковых изделий заключается в том, что их нельзя использовать для горячей воды.

Все уплотнительные кольца выполнены из резины высокой плотности, это самые «слабые» места крана, которые становятся причиной протечек, но легко заменяются при помощи обычного ремкомплекта

Эти краны получили наибольшее распространение в быту. Особенностью их конструкции является то, что шар не связан жёстко со штоком и может двигаться под действием воды, прижимаясь к уплотнительному кольцу, таким образом герметизируя кран. Плавающий шар используется в механизмах, номинальный размер которых не превышает 20 см. Такие устройства устанавливаются в системах внутреннего водо- и теплоснабжения. Практически во всех бытовых смесителях отечественного и импортного производства также установлен плавающий шаровой механизм.

Исполнение корпуса кранов с плавающим шаром может быть как сварным, так и разборным. Уплотнительные элементы могут быть различной жёсткости. Небольшие бытовые устройства обычно являются разборными и имеют мягкие уплотнители.

Краны с плавающим затвором устанавливаются на магистралях диаметром до 200 мм с постоянным движением рабочей среды. Шар под напором среды прижимается к уплотняющим кольцам, герметизируя арматуру (+)

Есть краны, в которых запорный элемент зафиксирован на оси штока, а уплотнения прижимаются к шару при помощи стяжных болтов или пружин. Для облегчения закрывания/открывания цапфа оснащена подшипниками. Данная конструкция является самой надёжной, но ввиду высокой стоимости используется в быту крайне редко и обычно на самых ответственных участках системы водоснабжения.

Маркировка шаровых кранов

У каждого производителя своя номенклатура выпускаемых кранов, но все изделия российского производства, а также импортные устройства, продающиеся на территории РФ, соответствуют ГОСТ 52760. Этот стандарт регламентирует маркировку запорно-регулирующего оборудования, к которому относятся шаровые краны. Маркировка должна включать в себя:

• номинальный проход (условный диаметр), обозначается аббревиатурой DN;
• показатель номинального давления — PN;
• величину расчётного (рабочего) давления;
• стрелку, указывающую направление движения воды;
• максимальную эксплуатационную температуру;
• дату выпуска.

В соответствии с ГОСТ 4666 устройства, выполненные из чугуна, имеют чёрную окраску, из нержавеющей стали — голубую (синюю). Красным маркированы краны для горячей воды.

Сегодня выпускается более четырёх тысяч типоразмеров кранов для различных нужд, в бытовых системах водоснабжения используются устройства небольшого диаметра (+)

Монтаж и эксплуатация кранов

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям. Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

1. Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
2. Производится плотная намотка резьбового уплонителя.
3. Накручивается новое, подходящее по размеру запорное устройство. Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой. Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или «бабочка» имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка. В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца. Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении «закрыто», а на горизонтальных — «открыто».

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно. Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свериться с планом и определить, сколько проходных и поворотных штук потребуется (+)

Преимущества и недостатки шаровых кранов

Шаровые краны очень популярны в самых различных сферах хозяйства. Они считаются надёжными запорными устройствами, входят в состав системы водоснабжения городской квартиры и частного дома. Кроме надёжности и простоты конструкции изделия такого типа имеют много других преимуществ:

• большой рабочий ресурс, длительный срок эксплуатации;
• редко ломаются, легко ремонтируются;
• высокая степень герметичности, при правильной установке полностью отсутствуют протечки;
• удобное использование, для перекрытия водного потока достаточно поворота или нажатия рычага;
• огромный ассортимент размеров и типов;
• простота монтажа, можно установить своими руками не привлекая специалиста-сантехника.

У кранов шарового типа нет никаких недостатков, они доступны по цене, в каждом хозяйственном магазине вам предложат на выбор несколько изделий различных размеров. Смеситель с шаровым механизмом избавит своих владельцев от трудоёмкой и частой замены прокладок, а также проблем с утечкой воды, которые так часто встречаются у устаревших вентильных кранов.

Шаровые смесители очень редко выходят из строя, основной причиной поломки является жёсткая вода, поэтому производители рекомендуют устанавливать водопроводные фильтры в системе водоснабжения

Как выбрать шаровой кран?

Как уже говорилось, современные производители выпускают более 4 тыс. различных видов шаровых кранов, поэтому для неподготовленного покупателя выбор запорного устройства- трудная задача. Выбирая механизм, кроме основного параметра — пропускного диаметра, стоит обратить внимание на следующие факторы:

1. Внешний вид. Качественное изделие не имеет сколов, зазубрин, вмятин. Его поверхность ровная, маркировка завода-изготовителя видна чётко.
2. Допустимое давление. Из двух вариантов лучше выбрать тот кран, максимально допустимое давление, которого будет больше. Учтите, что этот показатель для горячей воды должен составлять не менее 20 кг/см², для холодной — не менее 10 кг/см². Чем больше допустимое давление, тем изделие лучше будет противостоять гидроударам, периодически возникающим в трубопроводе.
3. Исполнение корпуса. Для подключения бытовой техники, душевых кабин, разводки системы водоснабжения внутри дома лучше отдать предпочтение более простым и ремонтопригодным разборным кранам. Для наиболее важных участков, например центрального водопровода лучшим вариантом будет цельносварной корпус.
4. Материал корпуса. Самые качественные изделия изготавливаются из латуни. Будьте осторожны! Под видом латунного крана вам могут продать подделку из силумина — дешёвого низкокачественного металла. Определить подделку можно по весу: латунный кран тяжёлый.

Изделия из стали выглядят солидно, но быстро ржавеют и выходят из строя. Конечно, это не касается устройств из «нержавейки», которые, впрочем, встречаются достаточно редко. Если через кран будет проходить только холодная вода, то можно выбрать изделие из пластмассы.

Для перекрытия потока в безнапорных и слабонапорных системах, транспортирующих питьевую воду, бытовые не едкие и ливневые стоки могут применяться шаровые краны из непластифицированного ПВХ

Выбирая кран, ориентируйтесь на среднюю цену, слишком низкая стоимость должна насторожить, т.к. вам наверняка предлагают брак или подделку из дешевой стали.

Что касается стоимости шаровых кранов, то самыми дорогостоящими являются устройства Made in Italy. Чуть ниже по стоимости испанские, чешские, венгерские устройства. Российские и украинские производители занимают среднюю ценовую нишу, сочетая в себе качество и приемлемую стоимость.

Самые дорогие и долговечные шаровые краны выполнены из латуни, покрытые хромовым или никелевым слоем, такие устройства могут длительное время эксплуатироваться при температурах выше ста градусов

Самыми дешевыми традиционно являются изделия китайского производства. Качество китайских механизмов оставляет желать лучшего, использовать их можно только в качестве временных запорных устройств.

Видео о кранах шарового типа

Подробная инструкция об установке арматуры шарового типа по шагам:

Проблемы шаровых водопроводных кранов:

Шаровой кран — полезное изобретение, значительно упростившее устройство безопасной системы водоснабжения. Установка осуществляется без проблем, нет необходимости вызывать сантехника или использовать сложный инструмент. Ознакомление с устройством разных видов шарового водопроводного крана поможет выполнить ряд несложных ремонтных операций своими руками без привлечения сантехников.

Понравилась статья? Поделитесь ей

Решил заменить кран буксу в мойке на кухне, потому что не понравилось перекрывать воду поворотом механизма против часовой стрелки. Время 24.00, закрываю шаровой кран под мойкой, чтобы не текла холодная вода и… бабочка в руке с центральной частью крана с шаром, вода под давлением 6 атм, а то и больше было. При помощи дежурного по части удалось через 3 часа найти сантехника, тот час искал ключи от подвального помещения 80 кв. дома. Как водится, в подвале ни один кран не работал, а перекрыть задвижку на вводе в дом без согласования с управляющей компанией не получится. Это еще на час как минимум. В итоге вся 3-х комнатная квартира превратилась в прекрасный бассейн, кран стоял около года. После этого случая беру только латунные краны, избегаю Китай (стоял силуминовый), и прежде чем проводить такие работы, сначала перекрываю магистраль в том месте, где собираюсь ремонтировать или менять.

Это правильно — на вводах трубопроводов в квартиру нужно ставить самые качественные краны, скупиться никак нельзя. Да и на другие трубы я, например, пластмассовую арматуру не ставлю. Слишком она хрупкая: несколько раз ручку повернешь, и запорное устройство в руках остается! У нас вода жесткая, так что все краны стараюсь раз в неделю открывать-закрывать, так меньше налета собирается.

Ремонт шарового крана

• Устройство шаровых кранов
• Возможные проблемы при пользовании шаровым краном
• Ремонт и обслуживание шаровых кранов

Ситуации, когда необходимо самостоятельно в домашних условиях устранить неисправности кранов шаровых, встречаются достаточно часто. По своему устройству шаровой кран отличается от других подобных устройств. Однако выполнить его ремонт может практически каждый мужчина, обладающий минимальными необходимыми для этого знаниями и навыками. А знать для этого нужно устройство крана и принцип подачи воды.

Схема устройства шарового крана.

Многие привыкли к тому, что в обычном кране нужно всего лишь заменить силиконовую или резиновую прокладку, после чего можно продолжать его использование. В шаровом кране могут возникнуть как подобные неисправности, так и многие другие поломки, приводящие к его плохой работе.

Устройство шаровых кранов

Шаровой кран состоит из следующих деталей: внутри крана или смесителя вмонтировано запорное устройство, имеющее вид металлического шара со специальными отверстиями для выхода воды. При повороте этого шара происходит уменьшение или увеличение напора воды либо полное закрытие крана. Смеситель имеет два отверстия, для горячей и холодной воды. На выходе же имеется единственное отверстие для выхода воды нужной температуры.

Поэтому, при возникновении затруднений, ремонт таких устройств следует доверить сантехнику, который сделает его качественно и быстро.

Однако можно немного сэкономить и устранить все неисправности своими руками.

Вернуться к оглавлению

Возможные проблемы при пользовании шаровым краном

Схема устройства шарового крана высокого давления.

Кран не подлежит ремонту в том случае, если он имеет видимые повреждения в виде трещин на его корпусе. Такой дефект часто встречается в дешевых кранах, сделанных из плохого материала. При уменьшении напора воды необходимо разобрать устройство и поискать проблемы внутри. Для начала следует проверить, не стал ли напор меньше из-за того, что в системе упало давление воды. Для этого нужно открыть другие краны в доме и посмотреть, какой в них напор. Другой причиной является засорение аэратора на выходном канале. Его нужно просто снять и почистить. Если из крана течет ржавая вода. причину стоит искать в системе водоснабжения, а не в самом устройстве.

Наиболее часто встречающимися поломками шаровых кранов являются: протечка воды из смесителя, слабый напор воды и неправильная регулировка температуры воды. Вода может протекать из-за засорения пространства между резиновыми прокладками в картридже и поворотным элементом. Даже маленькая песчинка способна привести к нарушению герметичности конструкции и протечке. Поэтому следует разобрать смеситель и прочистить его, в противном случае протечка увеличится вследствие деформации резиновой прокладки, что потребует замены последней.

Причиной слабого напора воды может быть засорение затвора. Для того чтобы избежать возникновения этой неисправности, необходимо устанавливать перед смесителем и на вводе в дом фильтр грубой очистки. Изменение температуры воды вызывает засорение одного из отверстий шара песчинками или кусочками резиновой прокладки.

Если причины неисправности обнаружить не удалось, необходима замена крана на стояке с водой. Причиной тому является стремление сэкономить на покупке качественных кранов и смесителей. Такие устройства обычно производятся из силумина – дешевого материала, имеющего низкую прочность и часто крошащегося при любом механическом воздействии. Поэтому лучше приобрести качественное устройство, чем потом ремонтировать дешевый смеситель.

Вернуться к оглавлению

Ремонт и обслуживание шаровых кранов

При разборке и ремонте крана вам могут потребоваться следующие материалы и инструменты:

• гаечные ключи;
• плоскогубцы;
• резиновые прокладки;
• отвертка;
• специальная смазка.

Схема ремонта шарового смесителя.

Перед тем как разобрать смеситель, необходимо перекрыть холодную и горячую воду перед ним. Винт, удерживающий поворотный рычаг смесителя, следует выкрутить. После этого рычаг снимают, прикладывая некоторое усилие и немного двигая его из стороны в сторону. После снятия рычага откроется резьбовая часть крана. Ее нужно открутить отверткой, слегка вращая по часовой стрелке. Не забывайте при этом о водопроводных шлангах, которые могут деформироваться при повороте устройства.

С помощью плоскогубцев нужно удалить купол смесителя и убрать пластиковый элемент. При протечке нужно осмотреть уплотнитель, который может износиться либо засориться песком и известковыми отложениями. Очистку нужно производить осторожно, иначе можно повредить уплотнитель. После этого шар вынимают из крепления и, при наличии повреждений, заменяют его. Следующим шагом будет демонтаж уплотнителей, фиксирующих поворотный элемент. Пружинки и уплотнители снимаются при помощи тонкой плоской отвертки.

При повреждении и деформации прокладок их нужно заменить на новые.

Пружинки необходимо внимательно осмотреть, если они стали менее упругими, и также необходимо обновить.

Таким образом, можно отремонтировать кран в ванной или на кухне. Сборку производят в обратном порядке. Все прокладки необходимо смазать специальной смазкой, подходящей для конкретного типа крана или смесителя.

Неисправный шаровой кран следует ремонтировать очень тщательно, внимательно осматривая все его детали и части. Особенно необходимо обращать внимание на наличие инородных частиц в шаровом элементе и на резиновых прокладках. После сборки нужно проверить герметичность соединений и провести испытания при подключенном водоснабжении.

Поделитесь полезной статьей:

Источники: http://mainstro.ru/ustrojstvo-sharovogo-krana-dlya-vody-remont-i-prichiny-polomki/, http://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html, http://bezsantexnika.ru/remont/neispravnosti-kranov-sharovyx.html

kanalizacia-doma.ru

видео-инструкция по монтажу своими руками, особенности изделий для кухни, ванной, как заменить, из чего сделать, цена, фото

Как поменять прокладку в кране в ванной или на кухне? Где взять замену старой прокладке? Можно ли изготовить ее самостоятельно? Чем заменить прокладку и сальник у винтового вентиля? Можно ли устранить течь шарового вентиля? Попробуем ответить на эти вопросы.

Замена прокладки.

Устройство кранбуксы

Начнем издалека.В отечественных и импортных смесителях можно встретить винтовые кранбуксы двух типов.

С сальниковой набивкой

Резьбовой шток вращается внутри корпуса вентиля. Со стороны седла к нему подвижно крепится клапан, удерживающий прокладку винтом с шайбой или фиксатором, формой напоминающим небольшой грибок.

При открытом кране отсутствие течи из-под штока обеспечивается графитовым или масляным сальником: он набивается в пространство вокруг штока и зажимается вкручиваемой сверху гайкой.

Нюанс: чтобы сальник не перемалывался резьбой, снизу его должна ограничивать шайба.
К сожалению, некоторые недобросовестные производители предельно упрощают конструкцию у избавляются от нее.
Если цена кранбуксы существенно ниже среднерыночной — лучше перебрать ее и проверить комплектность перед покупкой.

Букса с сальниковой набивкой и подвижным клапаном.

С резиновым уплотнителем

Шток при вращении остается неподвижным, выдавливая в сторону седла шестигранный ползунок с жестко зафиксированным клапаном. Герметичность штока обеспечивается парой резиновых колечек; его неподвижность относительно корпуса — фиксирующей шайбой. (См. также статью Герметик для труб: особенности.)

Резиновый уплотнитель и неподвижный шток характерны для большинства современных отечественных и импортных изделий.

О терминологии

Зачем читателю знать, как устроены кранбуксы, если его всего лишь интересует, как заменить прокладку в кране? Видите ли, автор за время работы сантехником привык, что прокладками часто называются самые неожиданные приспособления для обеспечения герметичности.

Скажем, под словосочетанием «прокладки для шаровых кранов» зачастую понимают не то, что обеспечивает герметичность соединения между половинками корпуса разборного элемента запорной арматуры, а сальниковый уплотнитель на штоке. (См. также статью Как выбрать смеситель для раковины: особенности.)

Отсюда — естественное желание удовлетворить любознательность читателей, путающихся в терминологии.

Ремонт кранбукс

Итак, разберем несколько типовых неисправностей винтовых кранов.

Дано: при закрытом с усилием кране вода продолжает капать.

Тому может быть две причины:

• Окалина, попавшая между клапаном и седлом. Для ее удаления часто достаточно несколько раз до отказа открыть и закрыть кран.
• Изношенная, утратившая эластичность или полностью разрушенная прокладка.

Как поменять прокладку в кране на кухне или в ванной в последнем случае?

1. Перекрываем воду.
2. Открываем кран до упора.
3. Снимаем барашек (рукоятку). Винт обычно закрывается плотно вставленной или выкручивающейся пробкой.

Заглушку можно поддеть отверткой или ножом.

4. Разводным или рожковым ключом (как правило, на 17 или 19) выкручиваем буксу.
5. Осматриваем клапан. Если прокладка имеет явные дефекты — снимаем ее с клапана: откручиваем отверткой фиксирующий винт или поддеваем прокладку, стягивая ее с фиксатора-грибка.
6. Устанавливаем замену.
7. Берем ножницы и срезаем фаску по ее наружному краю. Это нужно для того, чтобы исключить гидравлические шумы: замена прокладки в кране на новую нередко приводит к тому, что при открытии клапан начинает бить в турбулентном потоке.
8. Собираем смеситель в обратном порядке. Включаем воду. Проверяем исправность.

Дано: при открытом кране вода течет по штоку. Что делать в этом случае?

Для буксы с сальником достаточно при полностью закрытом кране снять барашек и открутить сальниковую гайку. Набивка наматывается на шток и уплотняется отверткой; гайка подтягивается с умеренным усилием. Лучше всего использовать распущенный на нитки графитовый сальник для задвижек.

Для крана с резиновым кольцевым уплотнителем инструкция несколько сложнее.

1. Отключаем воду и снимаем барашек.
2. Выкручиваем буксу.
3. Полностью разбираем ее, вращая шток по часовой стрелке до упора.
4. Снимаем фиксирующую шток шайбу и выдвигаем его.

Шайба поддевается тонкой отверткой.

5. Меняем две кольцевых прокладки — уплотнителя.

Нюанс: если кольцевая прокладка для кран-буксы отсутствует в ближайшем магазине сантехники, проще купить буксу целиком.
Ее стоимость не настолько высока, чтобы тратить на поиски значительное время.
Чтобы не быть голословными, приведем несколько рыночных предложений.

Организация	Город	Розничная стоимость кранбуксы, рубли
Brozex	Екатеринбург	59,56
Профи-опторг	Москва	36,40
Атлант-С	Казань	30,45
Витто	Краснодар	36

Где взять прокладку, перекрывающую воду? Они продаются как в розницу, так и в наборах, включающих уплотнители для косоножек (эксцентриков), гусаков смесителей и т.д. Одна беда — они, как правило, изготавливаются из мягкой резины и не слишком долговечны.

На фото — набор сантехнических прокладок.

Из чего сделать прокладку для крана, которая прослужит дольше фабричной? Из маслобензостойкой резины толщиной 8 — 10 мм. Прокладки вырубаются просечками — большой и маленькой (под винтик или фиксатор) — на деревянном основании.

Полезные мелочи

• В винтовых вентилях старого образца обычно стоят прокладки из паронита или… плотной кожи. При износе их легче всего заменить на изделия, вырезанные своими руками по размеру старых из старой автомобильной камеры. Инструмент — обычные ножницы и маленькая просечка для отверстия под винт.
• У пробковых и винтовых вентилей сальник набивается графитовой нитью. В качестве временной можно использовать масляную набивку или даже каболку, но служат они недолго.
• Если вы разобрали корпус шарового вентиля — при сборке для герметизации используйте ленту ФУМ или полимерную герметизирующую нить, а не прокладку.

• Если у шарового вентиля потек сальник — снимите в закрытом состоянии флажок или рычаги набейте вместо сальника ленту ФУМ или полимерную нить. Затем поставьте флажок на место и притяните гайкой: сальник подожмется. Разумеется, такая герметизация неравноценна штатной, но вполне работоспособна.

Устройство шарового вентиля.

Заключение

Надеемся, что наши рекомендации позволят читателю встретить мелкие бытовые неприятности во всеоружии. Как обычно, видео в этой статье предложит дополнительные тематические материалы. Успехов!

gidroguru.com

Прокладка для крана и другой запорной арматуры — Учебник сантехника

Как поменять прокладку в кране в ванной либо на кухне? Где забрать замену ветхой прокладке? Возможно ли изготовить ее самостоятельно? Чем заменить сальник и прокладку у винтового вентиля? Возможно ли устранить течь шарового вентиля? Попытаемся ответить на эти вопросы.

Устройство кранбуксы

Начнем издали.В отечественных и импортных смесителях возможно встретить винтовые кранбуксы двух типов.

С сальниковой набивкой

Резьбовой шток вращается в корпуса вентиля. Со стороны седла к нему подвижно крепится клапан, удерживающий прокладку винтом с шайбой либо фиксатором, формой напоминающим маленький грибок.

При открытом кране отсутствие течи из-под штока обеспечивается графитовым либо масляным сальником: он набивается в пространство около штока и зажимается вкручиваемой сверху гайкой.

Нюанс: дабы сальник не перемалывался резьбой, снизу его обязана ограничивать шайба. К сожалению, кое-какие недобросовестные производители предельно упрощают конструкцию у избавляются от нее. В случае если цена кранбуксы значительно ниже среднерыночной — лучше перебрать ее и проверить комплектность перед приобретением.

С резиновым уплотнителем

Шток при вращении остается неподвижным, выдавливая в сторону седла шестигранный ползунок с жестко зафиксированным клапаном. Герметичность штока обеспечивается парой резиновых колечек, его неподвижность относительно корпуса — фиксирующей шайбой. (См. кроме этого статью Герметик для труб: изюминки.)

О терминологии

Для чего читателю знать, как устроены кранбуксы, в случае если его всего лишь интересует, как заменить прокладку в кране? Видите ли, создатель за время работы сантехником привык, что прокладками довольно часто именуются самые неожиданные приспособления для обеспечения герметичности.

Скажем, под словосочетанием ‘прокладки для шаровых кранов’ обычно знают не то, что снабжает герметичность соединения между половинками корпуса разборного элемента запорной арматуры, а сальниковый уплотнитель на штоке. (См. кроме этого статью Как выбрать смеситель для раковины: изюминки.)

Из этого — естественное желание удовлетворить любознательность читателей, путающихся в терминологии.

Ремонт кранбукс

Итак, разберем пара типовых неисправностей винтовых кранов.

Дано: при закрытом с упрочнением кране вода капает .

Тому возможно две обстоятельства:

• Окалина, попавшая между седлом и клапаном. Для ее удаления довольно часто достаточно пара раз до отказа открыть и закрыть кран.
• Изношенная, потерявшая эластичность или полностью уничтоженная прокладка.

Как поменять прокладку в кране на кухне либо в ванной в последнем случае?

1. Перекрываем воду.
2. Открываем кран до упора.
3. Снимаем барашек (рукоятку). Винт в большинстве случаев закрывается хорошо засунутой либо выкручивающейся пробкой.

1. Разводным либо рожковым ключом (в большинстве случаев, на 17 либо 19) выкручиваем буксу.
2. Осматриваем клапан. В случае если прокладка имеет явные недостатки — снимаем ее с клапана: откручиваем отверткой фиксирующий винт либо поддеваем прокладку, стягивая ее с фиксатора-грибка.
3. Устанавливаем замену.
4. Берем ножницы и срезаем фаску по ее наружному краю. Это необходимо чтобы исключить гидравлические шумы: замена прокладки в кране на новую часто ведет к тому, что при открытии клапан начинает бить в турбулентном потоке.
5. Собираем смеситель в обратном порядке. Включаем воду. Контролируем исправность.

Дано: при открытом кране вода течет по штоку. Что делать в этом случае?

Для буксы с сальником достаточно при всецело закрытом кране снять барашек и открутить сальниковую гайку. Набивка наматывается на шток и уплотняется отверткой, гайка подтягивается с умеренным упрочнением. оптимальнее применять распущенный на нитки графитовый сальник для задвижек.

Для крана с резиновым кольцевым уплотнителем инструкция пара сложнее.

1. Отключаем воду и снимаем барашек.
2. Выкручиваем буксу.
3. Всецело разбираем ее, вращая шток по часовой стрелке до упора.
4. Снимаем фиксирующую шток шайбу и выдвигаем его.

1. Меняем две кольцевых прокладки — уплотнителя.

Нюанс: в случае если кольцевая прокладка для кран-буксы отсутствует в ближайшем магазине сантехники, несложнее приобрести буксу полностью. Ее цена не так высока, дабы тратить на поиски большое время. Дабы не быть бездоказательными, приведем пара рыночных предложений.

Организация	Город	Розничная цена кранбуксы, рубли
Brozex	Екатеринбург	59,56
Профи-опторг	Москва	36,40
Атлант-С	Казань	30,45
Витто	Краснодар	36

Где забрать прокладку, перекрывающую воду? Они продаются как в розницу, так и в комплектах, включающих уплотнители для косоножек (эксцентриков), гусаков смесителей и т.д. Одна беда — они, в большинстве случаев, изготавливаются из мягкой резины и не через чур долговечны.

Из чего сделать прокладку для крана, которая прослужит продолжительнее фабричной? Из маслобензостойкой резины толщиной 8 — 10 мм. Прокладки вырубаются просечками — громадной и маленькой (под винтик либо фиксатор) — на древесном основании.

Нужные мелочи

• В винтовых вентилях старого типа в большинстве случаев стоят прокладки из паронита либо плотной кожи. При износе их легче всего заменить на изделия, вырезанные своими руками по размеру ветхих из ветхой автомобильной камеры. Инструмент — маленькая и обычные ножницы просечка для отверстия под винт.
• У пробковых и винтовых вентилей сальник набивается графитовой нитью. В качестве временной возможно применять масляную набивку либо кроме того каболку, но помогают они недолго.
• Если вы разобрали корпус шарового вентиля — при сборке для герметизации применяйте ленту ФУМ либо полимерную герметизирующую нить, а не прокладку.
• В случае если у шарового вентиля потек сальник — снимите в закрытом состоянии флажок либо рычаги набейте вместо сальника ленту ФУМ либо полимерную нить. После этого поставьте флажок на место и притяните гайкой: сальник подожмется. Очевидно, такая герметизация неравноценна штатной, но в полной мере работоспособна.

Заключение

Сохраняем надежду, что наши советы разрешат читателю встретить небольшие бытовые проблемы во всеоружии. Как в большинстве случаев, видео в данной статье предложит дополнительные тематические материалы. Удач!

Загрузка…

partner-tomsk.ru
