Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

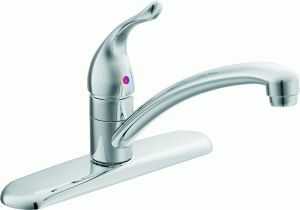

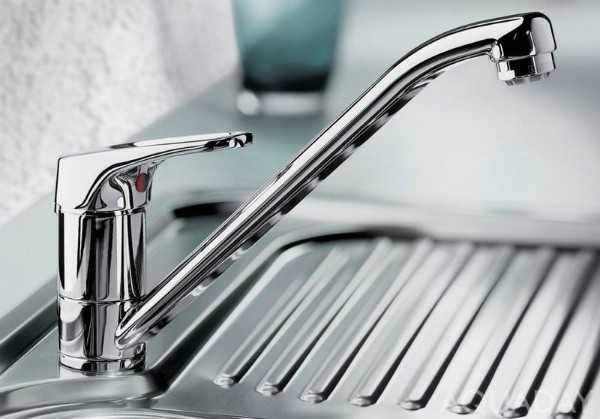

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

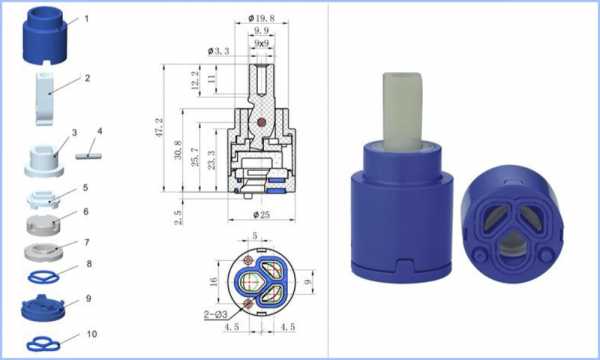

Внешний вид элементов конструкции керамических картриджей

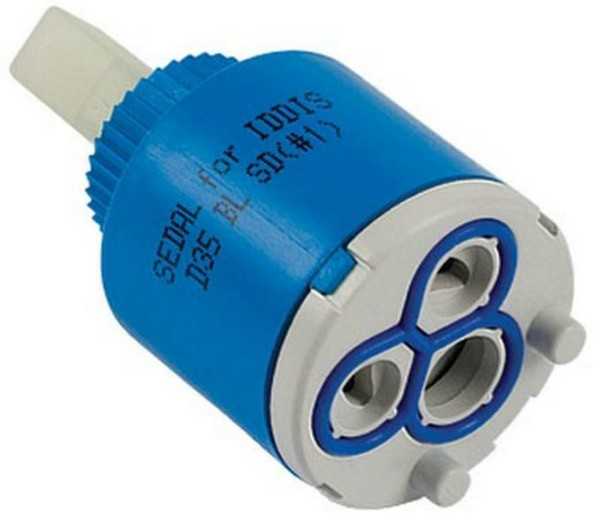

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

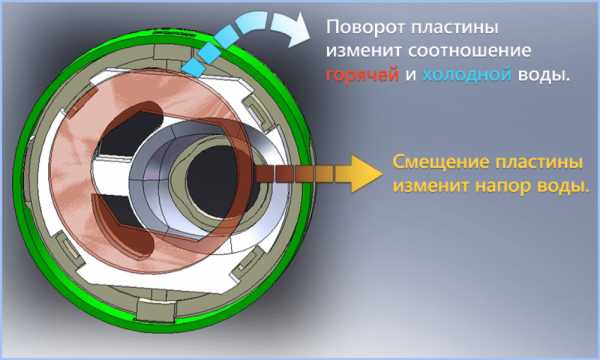

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

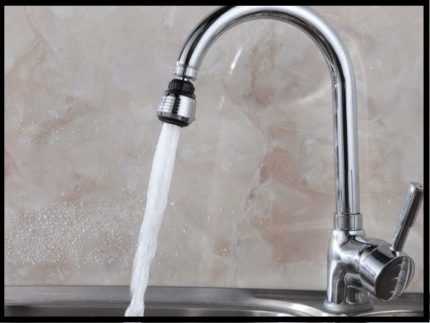

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.

Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

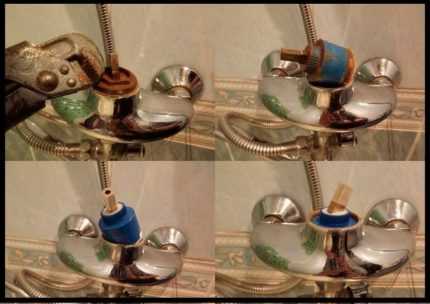

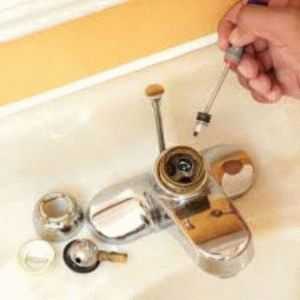

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

износ верхней купольной прокладки;
дефекты полого металлического шара;
истирание седлообразных клапанов;
ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

kuhnier.ru

Ремонт однорычажного смесителя для ванной, кухни

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Виды однорычажных смесителей и их устройство

Содержание статьи

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

Переключатель с фиксирующим винтом.
Стопорная (прижимная) гайка.
Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
Корпус смесителя, в котором имеется «посадочное» место под картридж.
Крепления, шпильки и прокладки для обеспечения герметичности.
Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

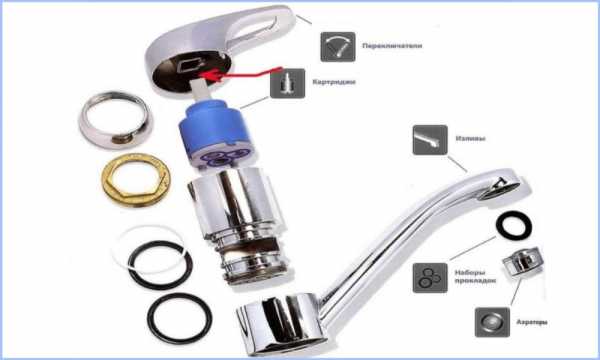

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.
Сначала выкручиваем фиксирующий винт
Теперь тянем вверх рычаг переключения.
Далее на корпус накручена или просто установлена декоративная шайба. Ее снимаем.
Откручиваем прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
Вынимаем картридж. Осматриваем его.
Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.

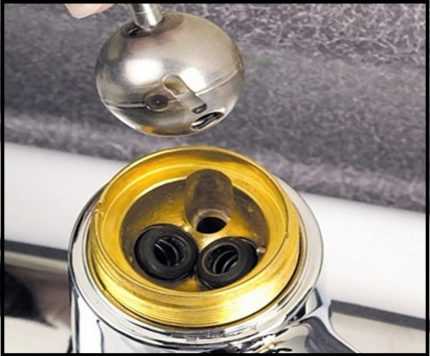

Открылся доступ к шарику. Тянем за шток, вынимаем шар.
Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете. Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

stroychik.ru

устройство и ремонт своими руками (+ видео)

Краны с одним рычагом стремительно вытесняют традиционные вентильные устройства в квартирах и домах. Но как ни удобна такая современная сантехника, периодически она выходит из строя по самым разным причинам.

Чтобы не тратиться каждый раз на покупку нового крана, имеет смысл разобраться с причинами поломок и освоить самостоятельный ремонт однорычажного смесителя.

Содержание статьи:

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Как разобрать однорычажный кран?

Очень часто проблемы с такими смесителями возникают из-за поломки их внутреннего механизма. Алгоритм действий в этом случае довольно прост: кран необходимо разобрать, вынуть испорченный механизм, заменить его новым, исправным элементом, собрать устройство в обратном порядке.

На этой схеме подробно представлен порядок разборки однорычажного смесителя с керамическим картриджем. Для проведения работ понадобится только отвертка и разводной ключ

Это не слишком сложная процедура, но все операции следует выполнять очень внимательно и аккуратно. Сначала, конечно же, нужно перекрыть трубы холодной и горячей воды, ведущие к смесителю. Чтобы разобрать шаровой кран, необходимо:

С помощью отвертки снять декоративную заглушку.
Открутить и убрать фиксирующий винт.
Открутить и снять декоративную гайку, которая выполняет роль крышки корпуса смесителя.
Открутить гайку, удерживающую в правильном положении механизм смесителя.
Вынуть из корпуса крана картридж или шаровый механизм.

Чтобы снять декоративную заглушку, используют обычную отвертку. Действовать следует аккуратно, чтобы не повредить элемент. Чтобы открутить фиксирующий винт ручки смесителя, можно использовать шестигранник. В некоторых моделях ручка прилегает довольно плотно. Ее можно поддеть концом отвертки.

Крышка смесителя с рычагом иногда прилегает очень плотно, чтобы ее снять, можно использловать отвертку. Работы следует проводить аккуратно, чтобы не поцарапать корпус

Крышку корпуса смесителя не сложно снять руками без помощи специальных инструментов. А вот фиксирующую гайку внутри смесителя удобнее откручивать разводным ключом. После этого вынуть внутренний механизм крана будет не сложно.

Следует помнить, что размеры этих элементов варьируются в довольно широком диапазоне. Высота штока может существенно отличаться, как и диаметр картриджа. Встречаются также различные варианты посадочной части механизма. Поэтому опытные мастера редко приобретают новый картридж заранее.

Гайку, которая фиксирует положение керамического картриджа внутри смесителя, следует аккуратно открутить с помощью обычного или разводного ключа

Гораздо эффективнее будет приостановить ремонтные работы на этом этапе, взять испорченную “начинку” однорычажного крана и отправиться с ней в магазин сантехники, чтобы купить точно такой же по размерам и устройству элемент.

В силу конструктивных особенностей механизма его нельзя каким-то образом подогнать или приспособить, нужно точное совпадение всех параметров.

Не все керамические картриджи имеют одинаковые размеры и конфигурацию. Чтобы правильно выбрать подходящее устройство, нужно взять испорченный картридж в магазин сантехники

После приобретения нового картриджа все работы выполняют в обратном порядке: устанавливают картридж, надевают сверху регулировочный шток, фиксируют его винтом и закрывают его декоративной заглушкой. На заглушке обычно обозначено направление вращения для холодной и горячей воды, этот момент нужно учесть во время установки.

Если керамический картридж однорычажного смесителя оказался засоренным или испорченным, его просто следует заменить новым элементом, промывка обычно не помогает

При монтаже шарового механизма неопытные сантехники иногда путают расположение отверстий и ставят механизм неправильно. В результате и работать после установки такой механизм будет некорректно. Поэтому после разборки крана следует внимательно осмотреть шарик и запомнить его правильное положение, чтобы в дальнейшем действовать правильно.

По окончании ремонта крана однорычажного смесителя холодную и горячую воду снова подключают и проверяют качество работы отремонтированного прибора. Если при этом по-прежнему наблюдаются какие-то проблемы, возможно, картридж установлен неправильно или в смесителе имеются какие-то дополнительные поломки. Подробно процесс ремонта устройств этого типа рассмотрен в следующем видеоматериале:

Обзор распространенных поломок

Замена картриджа или шарового механизма – это только один способ отремонтировать однорычажный кран. Существуют и другие поломки устройств этого типа, для устранения которых понадобятся разные средства и методы. Самыми распространенными проблемами, связанными с джойстиковыми смесителями, считаются:

треснувший корпус устройства;
засорившийся аэратор;
проблемы с подающими трубами или гибким шлангом;
неправильное положение или износ резиновых прокладок;
подтекание воды через лейку душа;
неполадки с переключателем потока на душевой шланг.

Обычно диагностировать проблему относительно не сложно, поскольку каждой ситуации соответствуют характерные симптомы. Иногда приходится одновременно устранять несколько поломок. Это обычно происходит при использовании некачественной сантехники или несоблюдении условий эксплуатации смесителя, что приводит к повышенным нагрузкам.

Трещина в корпусе устройства

Если из-под смесителя вытекает вода, высока вероятность, что его корпус где-то треснул или прохудился. Такая ситуация может возникнуть внезапно, например, если на смеситель случайно уронили какой-то тяжелый предмет. Иногда зазоры возникают постепенно, под влиянием воздействия воды в течение длительного времени.

В любом случае полностью устранить такую поломку практически невозможно. Самый надежный способ ремонта состоит в полной замене корпуса устройства, но обычно старый смеситель просто демонтируют и устанавливают новую модель. В качестве временной меры используют герметик.

Обычно трещину просто замазывают сверху подходящим составом, например, “холодной сваркой”. Перед началом работ следует изучить инструкцию по использованию герметика, и точно соблюсти рекомендации изготовителя. Но выглядеть смеситель, отремонтированный такими методами, будет весьма непрезентабельно. Со временем герметик раскрошится, повторять ремонт придется снова и снова. Поэтому после заделки трещины следует сразу же запланировать покупку и установку нового смесителя.

Замена изношенной прокладки

Если смеситель протекает снизу, а его корпус не имеет трещин, возможно, износились прокладки между краном и гибкими водопроводными шлангами. Эту проблему устранить относительно не сложно. Для начала следует перекрыть поступление горячей и холодной воды к смесителю.

Если резиновые прокладки под шаровым механизмом смесителя износились или установлены неправильно, кран может сильно шуметь и даже протекать

При этом в самом смесителе все же останется некоторое количество воды. Нужно открыть кран и спустить эту воду. Теперь следует отсоединить шланги, по которым вода поступает в смеситель. Здесь тоже имеются остатки воды, поэтому внизу следует поставить ведро, не помешает и ветошь, чтобы собрать случайно пролитую воду.

Когда гибкие подводы отсоединены, нужно открутить фиксирующую гайку, которая находится под мойкой и удерживает смеситель в правильном положении. Под гайкой и находится прокладка. Если она выглядит изношенной, потрескавшейся или деформированной, скорее всего, это и является причиной течи.

Такие прокладки продаются в любом магазине сантехники или можно вырезать подходящий элемент из куска резины. Перед установкой прокладки рекомендуется очистить место монтажа от скопившихся загрязнений. Затем нужно собрать систему в обратном порядке: затянуть фиксирующую гайку, подключить гибкие подводы, восстановить подачу воды. После этого нужно открыть кран, чтобы проверить работу прибора.

Проблемы с аэратором

Небольшая насадка, надетая на излив смесителя, рассекает поток воды на отдельные струйки и искусственно увеличивает его объем. Отверстия в этой насадке небольшие, если водопроводная вода содержит загрязнения, они могут легко засориться. Иногда проблемы возникают из-за того, что аэратор просто заржавел.

Аэратор – насадка на излив смесителя – может засориться, что приводит к уменьшению потока воды. Помогает решить проблему промывка аэратора или его замена

Характерный признак этой проблемы – снижение напора воды в какой-то одной точке, например, на кухне. В то же время из других кранов вода поступает в прежнем количестве. Если аэратор сняли, и после этого поток воды из смесителя заметно увеличился, то причину поломки можно считать точно установленной.

Решить эту проблему очень просто. Обычно аэратор легко отвинтить от излива. После этого его нужно промыть или удалить загрязнения другим способом. Можно даже установить новый аэратор, если такая возможность имеется. После этого прежний напор воды восстановится. Некоторые отказываются от использования аэратора, но в таком случае пользоваться смесителем будет не так комфортно.

Если засорились трубы

Аэратор в порядке, а напор потока заметно ослабел? Почти наверняка засорились трубы либо гибкие подводы, по которым на смеситель поступает горячая и холодная вода. Эта проблема особенно характерна для старых водопроводных систем с металлическими трубами. В процессе коррозии частички металла скапливаются внутри, уменьшая или полностью перекрывая просвет.

Если гибкие шланги, по которым к смесителю подается холодная и горячая вода, засорились, их нужно снять и прочистить или заменить новыми

Сначала следует перекрыть воду, а затем приступить к устранению поломки. С гибкими шлангами все очень просто. Их нужно снять, промыть, прочистить и установить заново. Если же загрязнения слишком серьезные, можно просто поставить новые шланги. С трубами все немного сложнее. Для их прочистки используют трос-“змейку”.

При этом часть трубы, в которой скопились загрязнения, следует отсоединить от водопроводной системы, а после прочистки – установить на место. Иногда такой участок водопровода заменяют и монтируют новые конструкции. Если трубы старые и загрязняются часто, имеет смысл подумать о модернизации водопроводной системы и установке пластиковых труб, которые гораздо меньше подвержены коррозии, чем металлические конструкции.

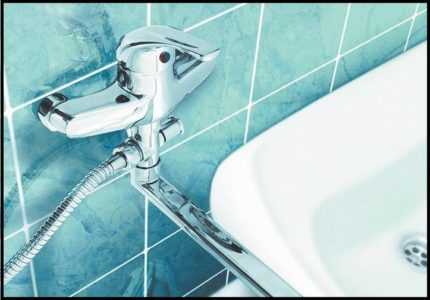

Смеситель в ванной комнате

На бортике ванной обычно устанавливают более сложный по конструкции смеситель, чем на кухне, поскольку здесь помимо обычного излива используют лейку для душа. К проблемам, описанным выше, добавляются поломки, связанные с механизмом переключения потока воды с излива на душевую лейку и обратно.

Однорычажный смеситель, предназначенный для установки на бортик ванны, дополнен механизмом переключения потока на душевую лейку. Если прокладки этого механизма изношены, их необходимо заменить

Бывает, что вода понемногу подтекает через лейку душа. Это говорит об износе верхней прокладки устройства. Устранить проблему относительно не сложно. Нужно снять фиксирующую гайку и душевой шланг, который она удерживает. Таким образом будет обеспечен доступ к верхней прокладке.

Этот элемент вынимают и заменяют новым, который можно купить или даже вырезать из резинового полотна, толщина которого составляет около трех-четырех миллиметров. Конечно, место установки новой прокладки следует очистить от накопившихся загрязнений. После ремонта смесителя в ванной комнате душевой шланг устанавливают на место и проверяют работу смесителя.

Но если проблемы возникают с прокладкой, которая расположена в нижней части смесителя, исправить поломку будет немного сложнее. Внешне такая неполадка выражается в том, что рычаг управления лейкой душа не удерживается в правильном положении и опускается, препятствуя переключению воды.

Сначала нужно перекрыть подачу горячей и холодной воды к крану ванной комнаты, затем открутить гайку и снять лейку душа. Затем последовательно демонтируют переходник и излив смесителя. Чтобы добраться до расположенной снизу прокладки, придется вынуть всю “начинку” смесителя. После этого прокладку заменяют и собирают устройство в обратном порядке.

Бывает так, что прокладки не износились, но они не подходят по размеру или установлены неправильно. Это нередкое явление, если прокладки вырезаны вручную. Если при открывании воды смеситель начинает сильно шуметь, имеет смысл проверить состояние прокладок. Обычно их достаточно обрезать или просто немного изменить их положение. Если прокладки не виноваты, дополнительный шумовой эффект обычно удается устранить путем установки фильтров.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

качества водопроводной воды;
правильного монтажа системы водопровода,;
качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

vannapedia.ru

поломки, инструкция к действию, советы

Когда вдруг возникают проблемы со смесителем, то это не означает, что надо немедленно вызывать сантехника. Можно сделать ремонт однорычажного смесителя своими руками. Для этого надо только разбираться в особенностях этого устройства и иметь под рукой необходимый инструмент.

Шарнирный кран — лучший вариант для кухни и ванной

Как известно, смеситель предназначен для того, чтобы можно было смешивать холодную и горячую воду и устанавливать нужную температуру. Одной из популярных моделей сегодня является конструкция с одной поворотной ручкой. Их называют монокомандными, шарнирными и даже джойстиками.

Долгий срок службы связан с отсутствием металлических трущихся деталей. Практически все изнашивающиеся элементы, которые так привычны в обычном смесителе, здесь заменены на детали из керамики, которая обработана с большой точностью. На нее только плохо воздействуют абразивные частицы. Поэтому в новых моделях часто устанавливают фильтр непосредственно в сам смеситель. Но все же лучше обеспечить хорошую очистку прямо на вводе водопровода.

Устройство однорычажного смесителя

Они также привлекают своим современным дизайном. Корпус отличает плавность линий и переходов. Для их отделки часто применяют хром, никель или цветные покрытия, например, «черное золото».

Одним легким поворотом можно регулировать как напор воды, так и температуру. Простоту дополняет надежность и удобство при использовании. Поэтому, зная устройство однорычажного смесителя, можно будет быстро его починить. Главной деталью является картридж. Поэтому чаще всего приходится производить замену именно этого элемента. Но вначале надо разобраться, что непосредственно представляет из себя такой прибор:

ручка или рычаг помогают осуществлять легкое управление;
шток регулировки фиксируется при помощи гайки и шайбы;
внутри корпуса располагается шаровой клапан или керамический картридж, имеющий три отверстия. Устойчивое положение происходит за счет резиновых седел;
имеются также регулировочные и паровые манжеты и кольцо юстировки.

Причины неисправностей могут быть разные, но, если картридж не поврежден, то ремонт смесителя не займет много времени. Частично это будет зависеть от того, где он был установлен.

Однорычажные смесители — причины поломки

Несмотря на то, что такие смесители бывают двух видов, причины поломки часто схожи, хотя есть некоторое различие:

Шарнирный кран для кухни

шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный смеситель для кухни прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Частая причина неполадок заключается в самой воде, а точнее — ее жесткости. Даже обычный фильтр для очистки позволит, чтобы однорычажный смеситель ванной прослужил гораздо дольше и без поломок.

Ремонт смесителя: порядок действий

Перед началом работ необходимо перекрыть вентили на горячей и холодной воде, после чего надо открыть кран и спустить имеющуюся воду. Также можно прикрыть раковину, чтобы не нанести ей повреждения.

Алгоритм действий следующий:

с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;
остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый. Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;
Разборка смесителя с одним вентилем
чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе. Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.

Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.

Смеситель — устранение возникших неисправностей

Если после основного ремонта обнаруживаются другие неполадки, которые так или иначе связаны со смесителем, то их необходимо сразу устранить. Признаки неполадок:

Ремонт однорычажного смесителя

засор в аэраторе легко выявить по разному напору воды в кухне или ванной. Потребуется его открутить и хорошо промыть. Если аэратор сильно заржавел, то следует произвести замену;
сильный шум после открытия воды может появиться из-за неплотного прилегания резиновых прокладок. В случае необходимости придется вновь произвести разборку и обрезку резины. Исчезновению шума может помочь установка фильтров;
уменьшение напора воды случается по причине засора в самой водопроводной трубе или шланге. В этом случае ее придется хорошо прочистить или заменить на новую полипропиленовую;
частые неполадки могут возникать со смесителем в ванной. Если шланг душа тоже вдруг протекает, то это легко исправить, поменяв прокладку. Однако самопроизвольное опускание рычага управления, которое приводит к прекращению подачи воды через душ, говорит о том, что, скорее всего, дело в прокладке золотника. При замене верхней прокладки не придется даже снимать смеситель. Необходимо только открутить гайку и снять шланг. Останется только произвести замену и вновь все поставить на место;
для замены нижней прокладки придется вновь перекрывать воду. Надо снять не только шланг, но и переходник вместе с изливом. Затем надо вытащить переключатель и эксцентрик, и лишь потом золотник. Останется только поменять прокладку и вновь собрать смеситель.

В случае необходимости запасные кольца можно сделать из твердой резины толщиной 3-4 мм.

Поэтому, прежде чем самому починить однорычажный смеситель, надо перекрыть воду, разобрать это устройство и убедиться, в каком состоянии находится картридж или шаровой клапан.

Эти детали ремонту не подлежат, поэтому стоит сразу приобрести новые. Главное, это не ошибиться с размерами керамического картриджа. Поэтому лучше взять с собой в магазин старый, чтобы не произошло досадной ошибки.

Простота конструкции крана обеспечивает простоту ремонта. Он занимает минимум времени и не требует особых навыков и знаний. Все же торопиться во время работы не следует. Здесь важно делать все по плану и аккуратно. В результате смеситель прослужит еще долгое время без ремонта.

aqua-sovet.ru

виды, конструкция, ремонт, профилактика поломок

Однорычажные смесители — это новое веяние в обустройстве современной ванной комнаты или кухни. Стандартный кран — «елочка» и настенные смесители теряют свою популярность на фоне такого функционального и стильного аналога. Однорычажный (или джойстиковый) смеситель представляет собой корпус с пластиной, в котором смешивается холодная и горячая вода. Пластина выполняет функцию рычага. Такая конструкция может быть изготовлена из керамики, металла или пластика.

В случае выхода джойстикового смесителя из строя его необходимо разобрать и устранить появившиеся неполадки. Для их ликвидации нужно знать разновидности «одноруких» смесителей, а также принципы работы с ними.

Виды и особенности смесителей с одним рычагом

Существуют 2 типа однорыжачных кранов:

Шаровой смеситель. Основным элементом такой конструкции служит небольшой металлический шарик, находящийся в корпусе крана. Шарик имеет три отверстия, предназначающиеся для холодной, горячей и смешанной воды, которая выходит в отверстие крана. Именно поэтому емкость внутри стального шара называют смесительной камерой. Шарик находится в тесном контакте с резиновыми уплотнителями (седлами). Конструкция приводится в действие с помощью штока регулировки. Напор потока воды меняется в соответствии с изменениями движения шара. Чем больше площадь соприкасающихся отверстий, тем слабее поток воды, и наоборот. Такой вариант смесителя очень редко выходит из строя благодаря хорошо продуманной конструкции.
Картриджевый смеситель. В таком типе смесителя вместо шарика предусмотрен картридж, основой которого являются 2 пластины из керамики. Нижняя часть картриджа (диска) имеет 3 отверстия для воды, а верхняя выполняет функцию смешивания. Смысл данной конструкции состоит в том, чтобы при изменении положения джойстика одно из отверстий нижней пластины совмещалось со смесительной камерой верхней части диска. Рычаг двигается плавно за счет особой силиконовой смазки. Для предотвращения неожиданных поломок вследствие попадания твердых частей в отверстия картриджа производители рекомендуют монтировать специальные фильтры.

Преимущества и недостатки джойстиковых смесителей

Однорычажные краны стали популярными за счет удобства и простоты в применении. При помощи таких смесителей происходит быстрая регуляция воды нужной температуры за счет передвижения рычага вправо или влево. Для увеличения или уменьшения напора воды джойстик регулируют по направлению сверху вниз. Кроме того, однорычажные краны демонстрируют продолжительный срок эксплуатации. Это связано с тем, что в конструкции таких смесителей отсутствуют трущиеся элементы из металла, а также резиновые прокладки между подвижными частями крана.

Недостатками шарового крана считается быстрый износ резиновых уплотнителей. Поэтому во избежание поломок и засора смесителя рекомендуется заменять данные детали каждые 2 года. Выход из строя однорычажного крана может произойти в том случае, если абразивные элементы (например, песок) будут поступать в него вместе с водой. Именно поэтому так важно устанавливать специальные фильтры, предотвращающие засорение.

Некоторые дешевые модели картриджных кранов сложно настраивают комфортную температуру, находящуюся в пределах 35 — 41 градуса. Это связано с тем, что недорогие аналоги таких смесителей обладают небольшим углом настройки температуры воды. Подобная конструкция не позволяет осуществить точную регулировку, по точности не уступающие смесителям с керамической кран-буксой. Но дисковые модели известных брендовых производств обладают широким углом настройки вплоть до 15 градусов, что позволяет быстро и просто получить необходимую температуру воды. Такая функциональность осуществляется за счет особой конструкции и качественного материала деталей.

Как правильно разобрать дисковый смеситель

Если произошла поломка пластин в гильзе крана, необходимо разобрать смеситель. Для этого понадобятся следующие инструменты: отвертка и шестигранный ключ.

Инструкция:

Используя отвертку, необходимо вытащить заглушки. Они окрашены в два цвета для того, чтобы обозначить направление движения рычага для регуляции температуры воды.
С помощью шестигранного ключа выкручивается винт, обеспечивающий соединение джойстика и штока регулировки.
Ручка снимается с крана. Выкручивается керамическая, а затем зажимная гайка, располагающаяся на верхней пластине. Если зажимная гайка имеет небольшие углубления, ее необходимо аккуратно выкрутить, чтобы не повредить деталь. В остальных случаях гайка выкручивается как обычно. Керамическую можно легко открутить вручную.
Вынимается диск смесителя.Заменить картридж в смесителенужно в том случае, если он начал протекать или вышел из строя по другим причинам.
Новый картридж устанавливают на прежнее место. Закручивается гайка, удерживающая диск, затем одевается рычаг, монтируется винт и в конце одевают заглушки.

Совет: перед покупкой нового картриджа для смесителя необходимо взять с собой старый диск, уже вышедший из строя. Все дело в том, что картриджи могут иметь разные диаметры отверстий (3 или 4 см) и фиксаторы на нижней пластине картриджа. Поэтому есть риск приобретения диска большего или меньшего размера. Также при выборе нового картриджа необходимо обратить внимание на диск именно с силиконовой прокладкой, так как она менее подвержена воздействию воды.

Как правильно разобрать шаровой смеситель

Такой тип однорычажного крана так же легко разобрать, как и картриджный. При этом нужно иметь ввиду, что если произошла серьезная поломка, придется заменить весь смеситель. Если же неполадки в работе крана несущественные (например, при включении смесителя на полную мощность струя воды слабая), необходимо разобрать смеситель и починить его самостоятельно. Причина подобной поломки может стать засорение крана абразивными веществами.

Инструкция:

Снять гайку из излива крана.
Вытянуть сетку, промыв ее водой.
Установить гайку и сетку обратно в смеситель.

В том случае, если кран протекает, необходимо заменить резиновые уплотнители на новые. Для этого понадобится: отвертка и шестигранный ключ.

Инструкция по замене резинового уплотнителя:

Выкручивается винт и снимается рычаг.
Вынимается соединение из резьбы, затем отверткой откручивается винт. Обычно на нем собирается налет, который нужно удалить при помощи тряпочки.
Снимаются резиновые уплотнители и заменяются на новые. Шар также извлекается.
После замены прокладок шарик устанавливается на свое место. Уплотнители фиксируются при помощи пластмассовой гайки.
Устанавливается рычаг, фиксируется винт. В конце необходимо проверить работу системы смесителя, открыв кран. Протечек воды быть не должно.

Профилактика поломок однорычажного смесителя

Для того чтобы джойстиковые краны служили долгое время, необходимо:

Зная схему и принцип действия однорычажных смесителей, можно самостоятельно осуществлять ремонт вышедшего из строя джойстикового крана.

Как отремонтировать смеситель (видео)

septik.guru

Как выбрать и поменять прокладки для смесителей в ванной

Все водопроводные краны, вентили и другие виды запорно-регулирующей арматуры, независимо от их назначения и места установки, в закрытом положении должны всецело перекрывать поступление воды к точке водоразбора, либо конечным потребительским сантехническим устройствам.

Как правило для этого употребляются резиновые, силиконовые, либо паронитовые прокладки для смесителя для ванной, каковые устанавливаются на закрывающий шток, либо другие подвижные элементы буксы водопроводного крана, и тем самым снабжают полную герметичность прилегающих частей.

Независимая замена прокладок в бытовых смесителях

Со временем резиновые уплотнители изнашиваются, теряют эластичность, исходя из этого их герметизирующая свойство значительно снижается, что как правило ведет к протечкам, понижению напора, и неосуществимости полного перекрытия подачи воды.

Чтобы вернуть работоспособность водопроводного крана, потребуется несложная замена прокладки в смесителе в ванной либо на кухне, с которой любой домашний мастер сможет совладать самостоятельно, за маленький период времени.

Разновидности водяных смесителей

Ремонтный набор для большинства бытовых смесителей возможно приобрести в любом строительном либо хозяйственном магазине, но перед тем, как поменять прокладку в смесителе на кухне либо в ванной комнате, необходимо выяснить, какой тип запорных вентилей для тёплой и холодной воды, установлен в конкретном сантехническом приборе.

Чтобы читателю было несложнее это сделать, потом будет представлена краткая, но понятная инструкция, разрешающая выяснить тип запорного устройства по внешнему виду и косвенным показателям:

Водяной смеситель с привычными червячными кранами представляет собой устройство с двумя полноповоротными запорными вентилями, любой из которых помогает для перекрытия подачи холодной и соответственно, горячей воды. Для полного открытия либо перекрытия подачи воды в таких устройствах, наружный маховик запорного вентиля необходимо развернуть на пара полных оборотов.
Кран-букса с поворотными керамическими вставками имеет внешнее сходство с устройствами первого типа, но на протяжении его применения возможно подметить одно значительное отличие. Для полного перекрытия либо открытия подачи воды, необходимо выполнить один неполный оборот маховика запорного вентиля, развернув его в ту либо иную сторону на 90°.
Сантехнические устройства однорычажного типа, снаружи заметно отличаются полным отсутствием маховиков поворотных вентилей, и наличием одного неспециализированного рычага, которым в один момент регулируется соотношение, и сила напора, и холодной, и горячей воды.

Обратите внимание! Регулировка

uchebniksantehnika.ru

Как разобрать однорычажный смеситель и выполнить ремонт своими руками

Если течёт кран, не обязательно вызывать сантехника и платить за его работу. В нашей статье разберёмся, как разобрать однорычажный смеситель и выполнить ремонт своими руками. Для проведения работ необходимо ознакомиться с устройством этого санитарно-технического прибора и подготовить необходимый инструмент.

Если течёт из-под рычага

Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.

Разбор смесителя

На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.

Устройство однорычажного смесителя

Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.

Обратите внимание! Если раскрутить винт при помощи отвёртки не получается (фиксатор заржавел или нарушилась резьба), то в этом случае нужно потянуть за рычаг с силой. В этом случае основание винта должно сойти с пластиковой насадки.

После снятия декоративной крышки

После снятия рычага тем или иным способом, снимаем декоративную крышку. Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

Трубный ключ;
Плоскогубцы.

Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.

Подтягивание или замена картриджа

После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.

Пазы для установки картриджа

Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.

Обратите внимание! Для реанимации смесителя можно замазать раковины в металле силиконом и дождаться высыхания этого вещества, после этого устанавливают и сам картридж согласно пометкам.

Обратная сборка

Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.

Картридж для однорычажного смесителя

Важно! Перед покупкой нового картриджа следует разобраться с конструкцией старой модели. Диаметр этой детали может быть 35 или 40 миллиметров, но есть приборы с дополнительным уплотнительным кольцом. То есть при необходимости замены нужно учитывать конструкционные особенности старой модели картриджа.

Если течёт после замены картриджа

Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.

Если рычаг сам опускается

Самопроизвольное опускание рычага смесителя обычно говорит нам о его поломке. При нажатии на флажок, вода может подаваться тонкой струёй или не подаваться вовсе. Многие считают, что главной причиной такого поведения рычага является поломка картриджа, но это не всегда так.

Все жители городской квартиры или загородного дома неодинаково пользуются сантехникой. Одни открывают краны аккуратно, другие, например, дети, резко дёргают флажком. В последнем случае возможно повреждение внутренней части рычага, которая надевается на оголовок картриджа. При повреждении, стенки квадратной вставки расходятся в стороны, что приводит к определённому размеру свободного хода детали, при поднятии вверх кран начинает падать.

Обратите внимание! Для определения поломки необходимо снять круглую декоративную вставку, раскрутить винт и снять рычаг. После этого смотрят на внутреннюю часть флажка: если она повреждена, то устанавливают аналогичную деталь со старого смесителя. При наличии качественной сантехники, опускание рычага может вызываться износом картриджа, который нужно будет заменить.

Если течёт из-под рубашки

В некоторых случаях вода может подтекать из-под рубашки смесителя. Основной причиной такого явления считается повреждение уплотнительных прокладок, причём жидкость может подтекать как в верхней, так и в нижней части в районе расположения круговой гайки.

Вода из-под рубашки гусака

В связи с этим, во время установки однорычажного смесителя нужно хорошенько зажать круговую гайку. Эта деталь часто откручивается или ослабляется во время транспортировки изделия, что приводит к небольшому зазору. Такой щели вполне достаточно для подтекания воды.

Если же гайка хорошо закручена, то причиной течи будет неисправная прокладка. Для устранения проблемы откручиваем гайку, снимаем капроновую шайбу (служит для образования рабочего зазора между смежными вращающимися деталями корпуса). Далее снимаем носик смесителя вместе с рубашкой и тщательно проверяем места установки прокладок.

Здесь не должно быть следов коррозии, раковин и др. Единственным решением проблемы в таком случае будет замена гусака со старого крана, в худшем случае придётся заменять смеситель полностью.

Второй причиной подтекания воды из рубашки считается износ уплотнительных прокладок. Такие детали выполняются в виде подковы, причём их рабочая, большая часть обращена к водяной камере. Новую прокладку для крана купить достаточно сложно, но отремонтировать смеситель можно.

Разбор смесителя для устранения подтекания из под рубашки

Для этого в посадочных местах укладывают несколько слоёв фум-ленты, что увеличит диаметр уплотнителей и улучшит их герметичность. Далее надевают прокладки, устанавливают капроновые шайбы, собирают остальные части смесителя.

Перед установкой крана на постоянное место проверяют его герметичность. Если ремонтные работы сделаны правильно, вода не течёт, то смеситель можно закреплять на мойке.

udobnovdome.ru

РубрикаРазное
