Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Откатные ворота своими руками

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Содержание

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

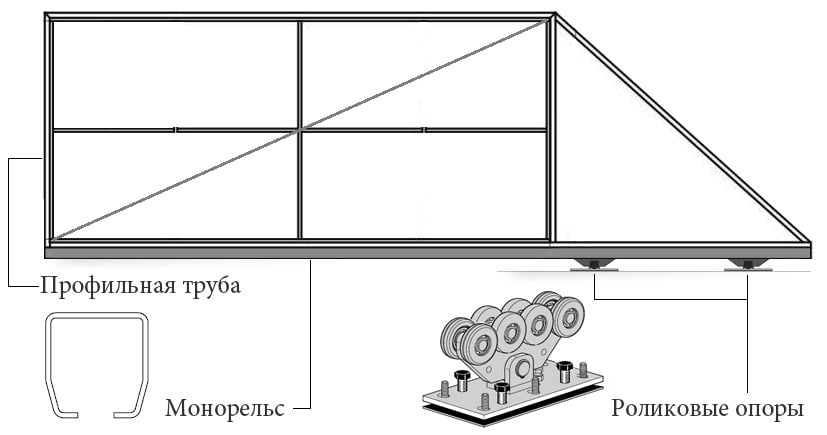

Материалы для откатных ворот

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Инструмент для откатных ворот своими руками

Когда все готово, стоит приступать непосредственно к работе.


Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

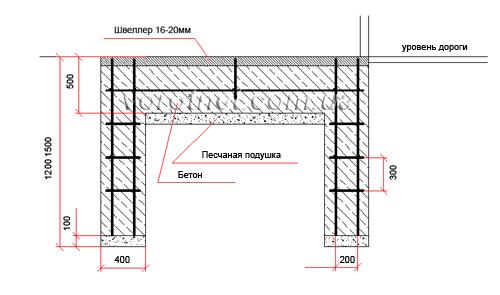

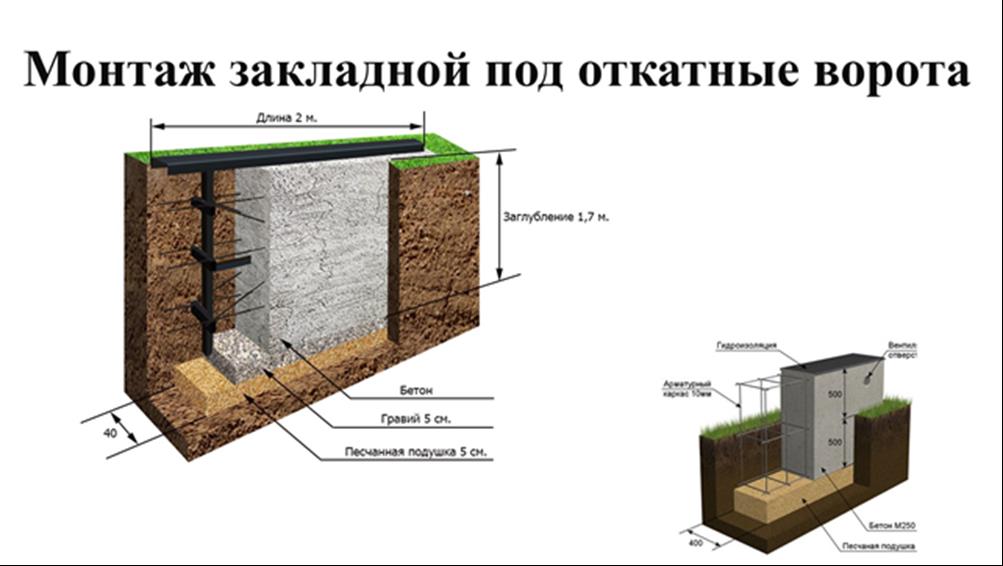

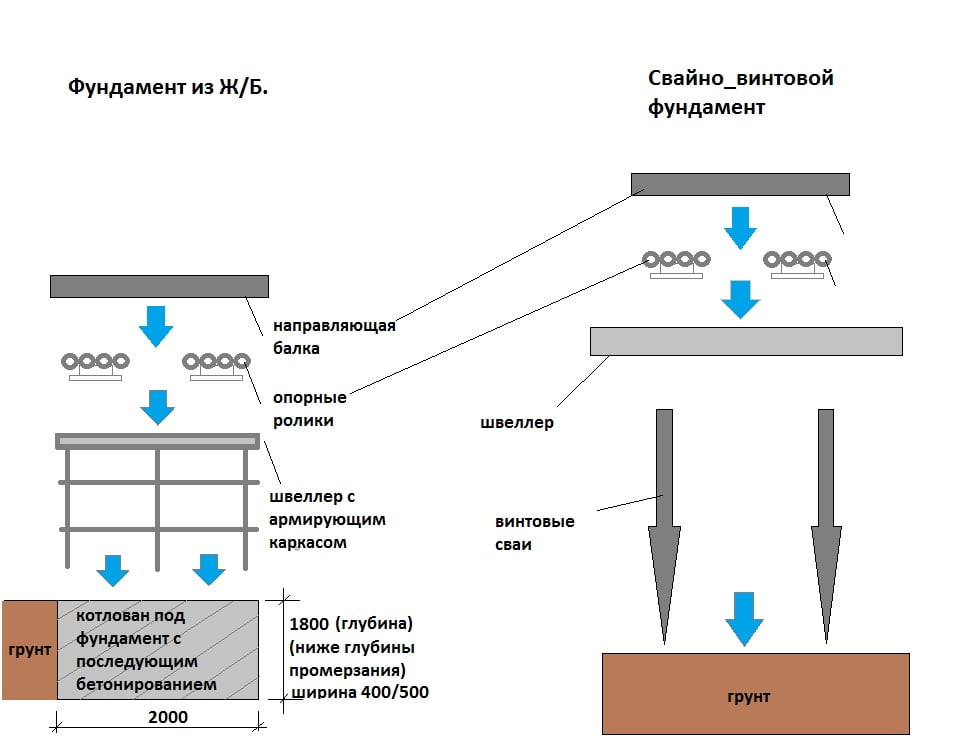

Схема фундамента для откатных ворот

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Схема фундамента для откатных ворот

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Фундамент под откатные ворота

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

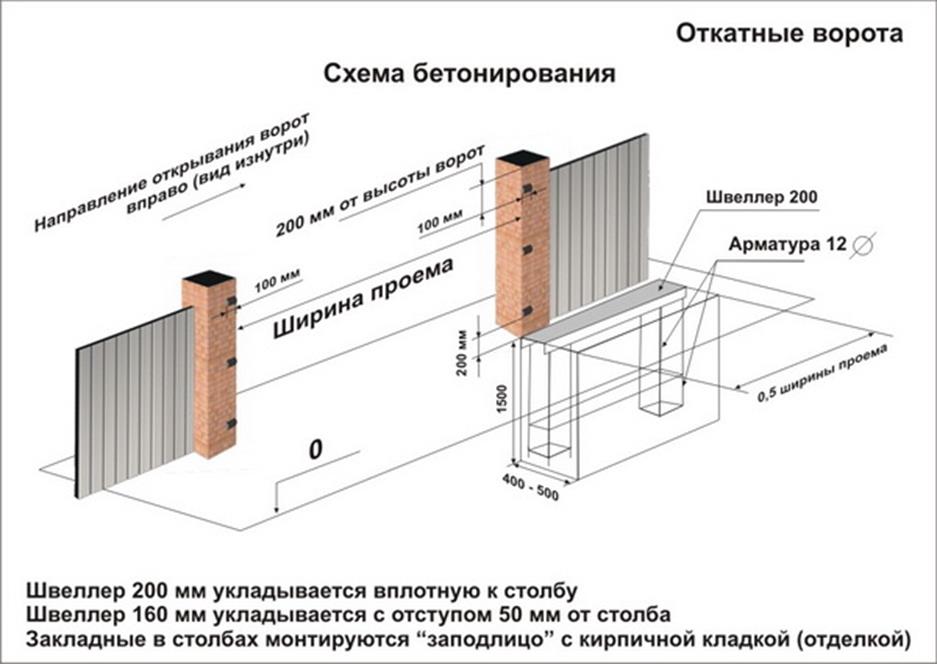

Схема бетонирования откатных ворот

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Схема откатных ворот

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Фото кирпичного столба для откатных ворот

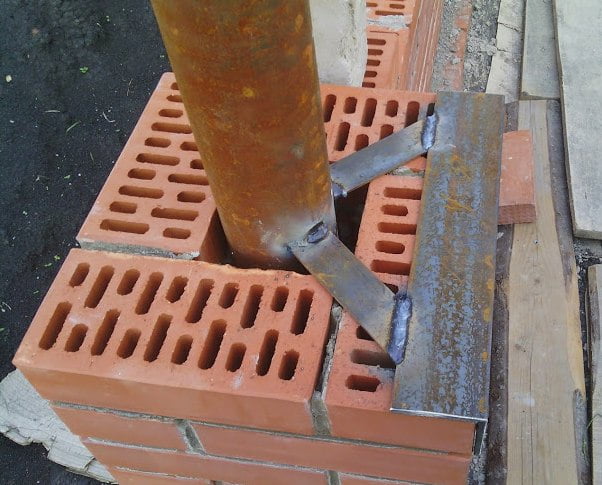

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Схема кирпичного столба для откатных ворот

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Схема откатных ворот

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Схема откатных ворот

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Схема откатных ворот

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Откатные ворота своими руками

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Откатные ворота своими руками - чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

откатные ворота своими руками чертежи схемы эскизы конструкция

Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.

"КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ"

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот - SP PREMIER STANDART-500

Фурнитура для откатных ворот

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м - SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.


Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот 3 метра

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот 4 метра

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,5-5,7м

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот 6 метров

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй - в конце. Вот собственно и все ньюансы.

Чертеж откатных ворот 6-10 метров
На практике это выглядит так:
Откатные ворота 8-10 метров

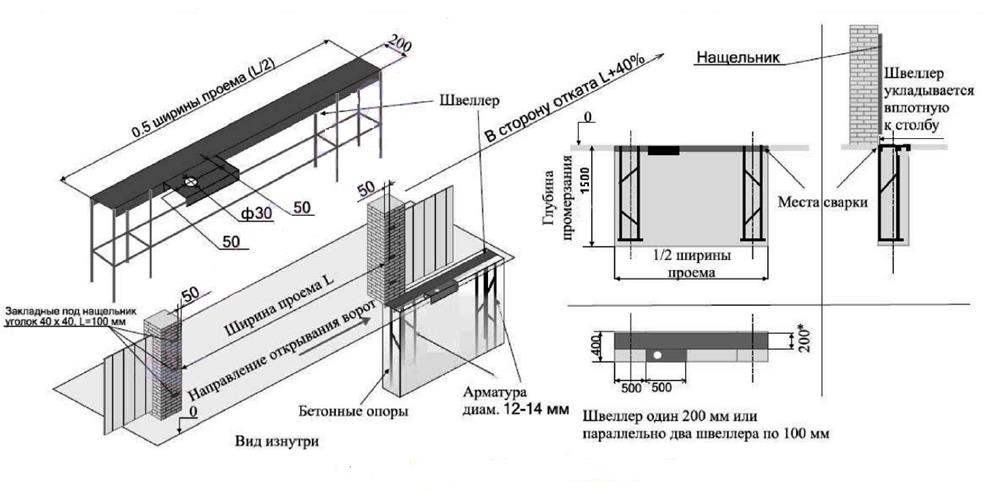

Чертеж-схема установки нащельников откатных ворот:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками - подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика - откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении - их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие - так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

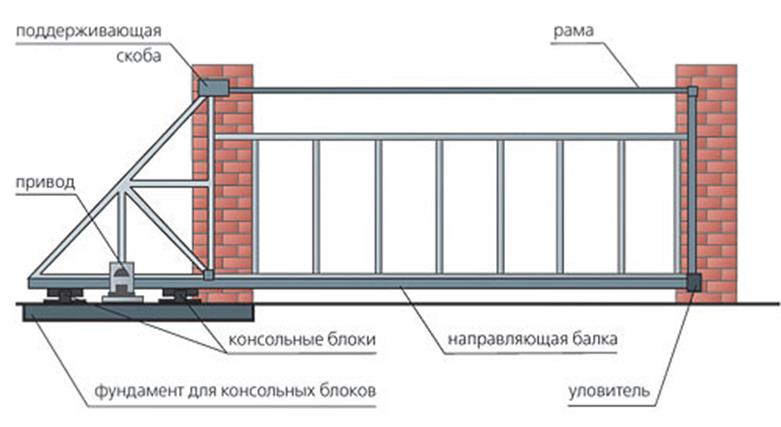

Схема откатных ворот

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Откатные ворота своими руками

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя - ворота будут проклевывать и тяжело "ходить", если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой - эти ньюансы описаны здесь.

Схема откатных ворот

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны - нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Подготовка проёма для откатных ворот

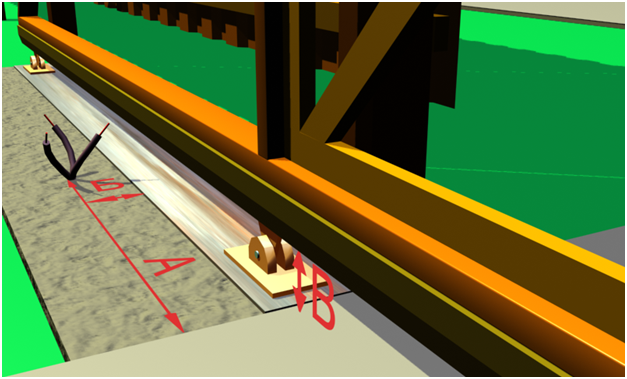

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте - здесь

Схема фундамент для откатных ворот

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем "банкетку" см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень "чистого пола" (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

Фундамент для откатных ворот

Фундамент для откатных ворот

На фото выше изображен фундамент для откатных ворот выведенный в "чистый ноль" двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы - убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей - все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Откатные ворота своими руками

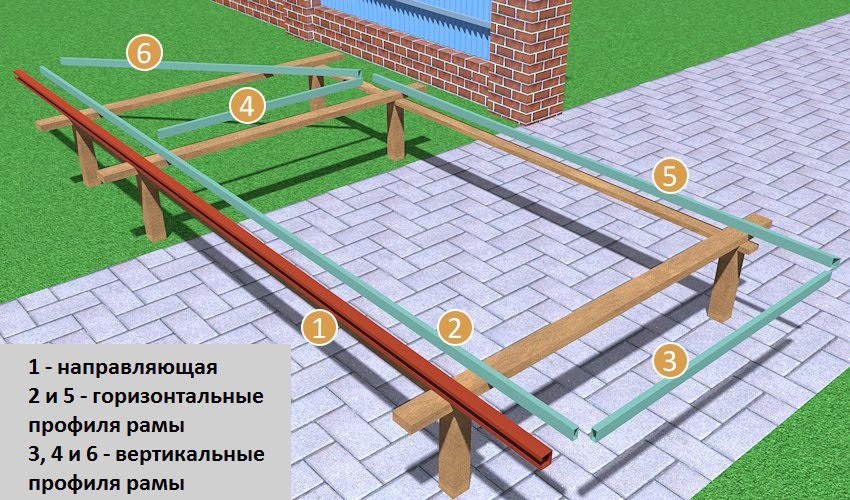

Принцип формирования каркаса для откатных ворот:

Откатные ворота своими руками

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Откатные ворота своими руками схема в разрезе

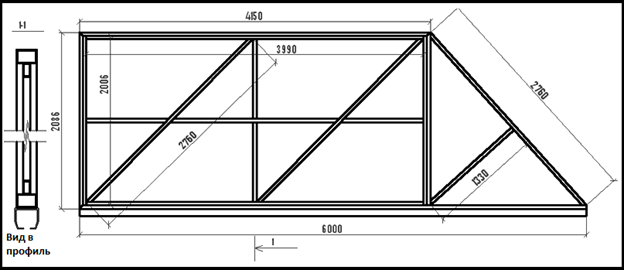

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

Откатные ворота своими руками схема 4 метра

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки - профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние "а" равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние "b" равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Откатные ворота своими руками

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с "высокой волной", сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не "повело" трубы, соблюдаем принцип "шахматного порядка" Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в "шахматном порядке", иначе раму ворот и направляющую от сварки может "повести" и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Откатные ворота своими руками

Откатные ворота своими руками

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Откатные ворота своими руками

Откатные ворота своими руками из профнастила

Откатные ворота своими руками из профнастила

Откатные ворота своими руками

Откатные ворота своими руками

Обратите внимание, этот участок противовеса откатных ворот ровный и не "задран" вверх и это правильно.

Откатные ворота своими руками

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

Откатные ворота своими руками 6 метров

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

Откатные ворота своими руками из профнастила

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

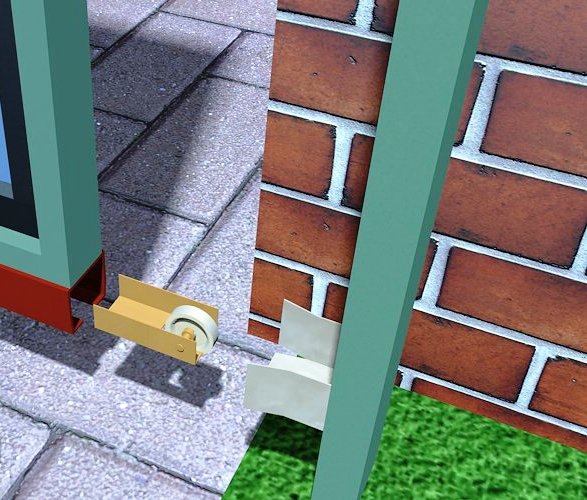

Установка накатного ролика

После "накатываем" на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и "прихватываем" сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы - нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

Установка накатного ролика:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал - возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики "обхватывали" ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Откатные ворота

Откатные ворота

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Откатные ворота своими руками
Крепление уловителей к нащельнику.
Откатные ворота

Для монтажа кареток можно применить специальный аксессуар - регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также "выйти из положения" при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не "завален", то ваши ворота будут стоять правильно и без каких-либо регулировок.

Откатные ворота

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе "под ключ на фирмах". Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота - сэкономь свои деньги.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Откатные ворота своими руками: пошаговое руководство и схемы

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота - это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.

Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:

Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1. за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

  1. ширина проема
  2. предполагаемая высота установленной конструкции - от уровня готового дорожного покрытия
  3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, "прячется" за забором. Общая высота ворот - это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность - калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная - это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания - фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже - на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать "перекоса сдвижных ворот" глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот - это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием - тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.




Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот. Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки - гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 - 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации - система МАКС - способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город - мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части - тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

  • труба профильная сечением 60*40 (можно также использовать трубу 60*30) - 3 трубы стандартной длины 6 м.
  • труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) - 5 труб стандартной длины 6 м.

Правильная конструкция створки - основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО

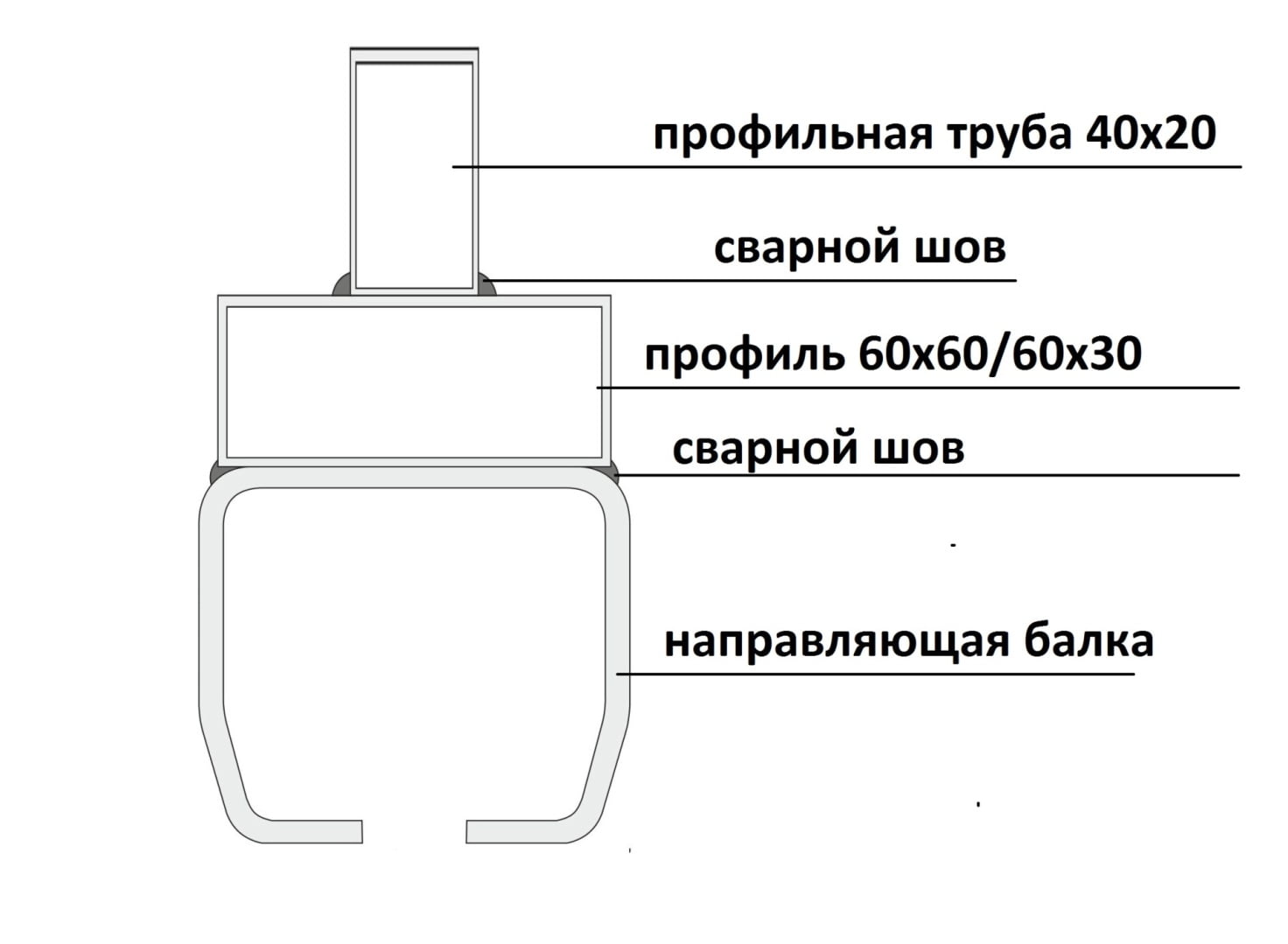

Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

УГЛЫ

ПРОФИЛЬ

ДЛИНА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6 000 мм.

1 шт.

2

90˚/45˚

60х40

6 000 мм.

1 шт.

3

45˚/45˚

60х40

4 480 мм.

1 шт.

4

90˚/45˚

60х40

1 804 мм.

1 шт.

5

45˚/45˚

60х40

1 844 мм.

1 шт.

6

40˚/50˚

60х40

2 359 мм.

1 шт.

7

45˚/45˚

40х20

4 399 мм.

2 шт.

8

45˚/45˚

40х20

1 763 мм.

2 шт.

9

90˚/90˚

20х20

1 683 мм.

5 шт.

10

90˚/90˚

20х20

703 мм.

6 шт.

11

50˚/40˚

20х20

1 089 мм.

6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу - это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении "открыто" створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

  • снимаем ворота с роликовых кареток
  • откручиваем роликовые каретки с подставок
  • по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
  • закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
  • со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



  • на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

  • Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



  • Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная - она крепится на сварку к раме - и нейлоновая со стальным сердечником - ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Откатные ворота своими руками - фото, схемы, чертежи

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Достоинства и недостатки данной конструкции

Достоинства и недостаткиДостоинства и недостатки

Достоинства:

  • Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
  • Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
  • Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
  • Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
  • В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
  • Существует возможность выбирать различную автоматику для ворот.

Недостатки:

  • В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
  • Для крепления консольной части и привода необходимо производить дополнительный фундамент.
  • Вдоль забора понадобится выделить достаточное пространство.

Типы конструкции

Типы конструкции

Конструкция ворот разделяется на несколько видов, каждый из которых отличается друг от друга:

  1. Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция приобрела огромную популярность. В ней полотно на роликовых тележках закрепляется к балке, которая располагается над проездом, высотой до 5 м. Как следствие эта высота является ограничением при въезде высоких машин.
  2. Консольные. Этот тип ворот идеален для климатических особенностей России. Эта конструкция не оборудуется балкой над проездом. Такие ворота не смогут вывести из строя заносы снегом, ветер, пыль и тому подобное. Так, полотно закрепляется к балке с помощью роликовых тележек. При этом вся конструкция закреплена на мощном фундаменте, который заливается сбоку проема.
  3. На винтовых сваях. На глубину 1500 мм в землю закручиваются металлические сваи, которые будут являться несущими всего сооружения. Их изготовление и установка займет до 3 дней.
  4. Механические. Такие ворота открываются/закрываются вручную. Механические намного дешевле в себестоимости и проще в установке. Подходят они для тех случаев, если дачей или загородным домом пользуются редко.
  5. Автоматические. Такие ворота – полная противоположность механическим. Они оснащаются электроприводом и ПДУ. Для регулярного использования оптимальный вариант.

Независимо от типа конструкции, откатные ворота требуют свободного пространства вдоль забора с одной стороны. При этом оно должно быть равным по размеру проема. Что касается консольных систем, то место должно быть больше на 120–200%.

Особенности расчета ворот

Особенности самостоятельного расчетаОсобенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных воротРасчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Устройство откатных ворот

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Выбор створки

Створка откатных воротСтворка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Выбор комплектующих

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

  • Combi Arialdo и Flatelli Comunello из Италии.
  • Ролтэк и Doorhan из России.
  • Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Если ширина проема значительно превышает 4 м, то покупка комплектующих должна ориентироваться с учетом нагрузки в 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, а сечение 71×65 мм. Если же ширина более 6 м, то необходимо брать из расчета нагрузку до 600 кг.

Монтажные работы

Монтаж откатных воротМонтаж откатных ворот

Движение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Отталкиваясь от этого необходимо подготовить место для ворот, чтобы абсолютно ничто не мешало этому процессу.

Процесс монтажа включает в себя 4 шага:

  1. Изготовление фундамента.
  2. Проводка электрики.
  3. Установка ответного столба.
  4. Монтаж автоматики.

Изготовление фундамента

Изготовление фундамента

Этапы возведения фундамента:

  • Сперва осуществляется разметка. От забора отмеряете 500 мм (ширина фундамента). Также отмеряете от края ворот расстояние, равное откату (длина фундамента). Так, вы будете видеть периметр будущего фундамента.
  • Нередко получается использовать столбы опоры забора. Если такой возможности нет, тогда с противоположной стороны следует установить ответный столб. Его необходимо устанавливать так, чтобы он был внутри участка, а не в самом проеме. В противном случае он уменьшит ширину проема.
  • Если ворота будут работать на автоматике, то обязательно организуйте место для прокладки проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не меньше 25 мм.
  • Теперь можно приступать к рытью котлована. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе по-разному).
  • Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматуру необходимо приварить к швеллеру и соединить ее поперечными связями.
  • Таким образом, получившийся закладной элемент помещается арматурой вниз. При укладке проследите за тем, чтобы боковая часть швеллера прилегала к столбу опоры забора. Также швеллер необходимо выставить строго по уровню и ровно параллельно линии открывания ворот.

Закладной элемент должен быть вровень с дорожным покрытием. Минимальный зазор, который допускается между нижней кромкой ворот и дорогой равен 10 см. Этот промежуток можно будет увеличить при помощи регулировочной площадки. Но уменьшить этот зазор будет невозможным без нарушения креплений.

Монтаж закладнойМонтаж закладной

Если по тем или иным причинам зазор в 100 мм не подходит, тогда осуществляете глубокую установку закладного элемента.

Что касается бетонных работ, то они осуществляются тогда, когда монтаж закладного элемента полностью выполнен. Уровень бетона должен быть вровень с закладным элементом.

Установка

Установка воротУстановка ворот

Когда фундамент застыл, можно приступать к установке ворот. Для этого в первую очередь необходимо произвести разметку. По линии проема, не доходя до ответного столба 30 мм, натягиваете шнур. Этот шнур является траекторией движения ворот. Высота натягивания шнура – 200 мм. Дальнейшая работа выглядит следующим образом:

  • Определяете крайнее положение первой и второй роликовой опоры. От края проема отступите 15 см вдоль плоскости закладного элемента и прочертите линию положения крайней первой тележки. Линию второй тележки вычисляете следующим образом: измерьте всю длину ворот с консольной частью и отнимите 10 см от края ответного столба по плоскости закладного элемента. В результате вы определите расположение второй тележки.
  • Теперь вставьте в несущий профиль роликовые опоры, разместив их в центре.

После необходимо приварить вторую тележку регулировочной площадки. Затем выкатите створку ворот в проем и произведите финишную регулировку положения. Сделайте небольшие прихватки сваркой второй регулировочной площадки, в результате действия выглядят так:

  • Снимаете полотно с роликовой тележки.
  • Далее снимаете тележки с площадок.
  • К закладному элементу привариваете площадки.
  • К ним закрепляете роликовые тележки.
  • На роликовые опоры задвигаете полотно.
  • Закрываете ворота и гаечным ключом производите настройку их положения.

Привод откатных воротПривод откатных ворот

Внутри несущего профиля выполняете отверстия, это необходимо для того, чтобы установить тележку правильно. Для этого ослабляете верхние гайки крепления тележек к площадкам. После этого прокатываете ворота туда/обратно. Если ход створки свободный, затягиваете гайки. Если имеются некоторые затруднения в передвижении створки, то крепеж слегка ослабляете и нивелируете все недостатки конструкции, например, поправляете перекосы тележки.

Установка роликовУстановка роликов

  • Теперь необходимо осуществить монтаж концевого ролика. Его следует вставить в несущий профиль и хорошенько затянуть болты. Также к профилю привариваете крышку концевого ролика. Это позволит ролику исполнять роль по концевому упору в случае ручного управления воротами. Но в таком случае крепление сваркой будет намного лучше, чем болт.
  • Что касается заглушки несущего профиля, то его монтаж осуществляется с внутренней стороны ворот и приваривается по месту. Он необходим для того, чтобы снег не укатывался под ролики.
  • Теперь к роликам монтируется верхний фиксатор. Поэтому ослабьте крепеж роликов и установите кронштейны так, чтобы его сторона была направлена к опорному столбу, а ролики захватывали верх полотна. Учитывая это, прижмите к столбу кронштейн и зафиксируйте его.

На следующем этапе работ осуществляется обшивка каркаса ворот. Для этого можно использовать профилированные листы металла. Их необходимо нарезать по размеру створки. Крепеж осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.

ТележкаТележка

Когда обшивка выполнена можно производить к монтажу нижнего/верхнего уловителя. Нижний уловитель выполняет роль по уменьшению нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать при нагруженных воротах. Под концевой ролик подводите нижний уловитель при полностью закрытых воротах таким образом, чтобы опорная плоскость уловителя была выше уровня концевого ролика. Что касается установки верхнего уловителя, то происходит этот процесс таким же образом.

УловителиУловители

В завершение остается осуществить монтаж автоматики. Для этого закрепляете зубчатую рейку, которая подразумевает под собой универсальную деталь с электроприводом. Обычно она включена в комплект крепежного элемента.

Выбор автоматики

Выбор автоматики

Выбор автоматики напрямую зависит от веса ворот:

  • Для проема в 4 м используется привод – 500–600 кг.
  • Для проема в 4–6 м используется привод – 600–1300 кг
  • Для случаев с интенсивным открыванием ворот используется привод – 1200–1800 кг.

Окраска

Окраска воротОкраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Необходимые инструменты для работы

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

  • Инверторный сварочный материал. Такой агрегат не испортит металл.
  • Болгарка.
  • Воздушный компрессор для покраски.
  • Пассатижи.
  • Дрель.
  • Рулетка.
  • Уровень.
  • Клепатель.

Распространенные ошибки

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

  • Недостаточно хорошая подготовка фундамента.
  • Неправильный монтаж и крепеж всех комплектующих.
  • Неправильно подобранная масса ворот под несущую балку.
  • Если слышен скрип, то это свидетельство попадания песка в подшипники.
  • Нельзя допускать потеки краски.
  • Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Видео: изготовление ворот

Фото: вариантов готовых откатных ворот

Автоматические кованые воротаАвтоматические кованые ворота

Автоматика откатных воротАвтоматика откатных ворот

Деревянные откатные воротаДеревянные откатные ворота

КованыеКованые

Красивое оформление воротКрасивое оформление ворот

МеханическиеМеханические

МеталлическиеМеталлические

Металлические

Откатные ворота на дачеОткатные ворота на даче

С автоматикойС автоматикой

Со встроенной калиткойСо встроенной калиткой

Вид со двораВид со двора

Уличные откатные воротаУличные откатные ворота

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метраЧертеж ворот на 4 метра

КонструкцияКонструкция

Методы крепления откатных воротМетоды крепления откатных ворот

Сборочный чертежСборочный чертеж

Схема откатных ворот и проемаСхема откатных ворот и проема

КомплектацияКомплектация

Основание под воротаОснование под ворота

Подготовка проемаПодготовка проема

Схема постройкиСхема постройки

Установка колоннУстановка колонн

Схема установки закладнойСхема установки закладной

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:


  • консоль (она же балка, направляющая) - это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги


Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления - служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно - это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем - бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена "заподлицо" с отделкой столба.


На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 - 20см. шириной, а так же арматура сечением 10 - 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда("0" участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) - один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

- силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

- сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

- стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

- гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой "А"), и в 5-7 см от швеллера в бетоне(расстояние "Б"). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант - готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.
Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель Вес створки, кг Ширина проема, м Длина балки, м
Ролтэк МИКРО до 350 до 3 4.5
Alutech до 450 до 4 6
Ролтэк ЭКО до 500 до 4 6



Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

  1. Создание фундамента.
  2. Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
  3. Монтаж самих ворот и ответного столба.
  4. Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

  1. Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
  2. Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
  3. Болгарка и набор дисков – для нарезания металлических заготовок.
  4. Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Швеллер 200 мм укладывается вплотную к столбу

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

  1. Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.
  2. Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

  1. Полотно снимается с роликовых тележек.
  2. Тележки снимаются с регулировочных площадок.
  3. Площадки привариваются к закладному элементу.
  4. На площадках закрепляются роликовые тележки.
  5. На тележки задвигается полотно ворот.
  6. Ворота закрываются.
  7. При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

  1. Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
  2. Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
  3. Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Описание процесса самостоятельной установки. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

  • Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
  • Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

  • Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
  • An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбирая автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель Особенности
Hormann Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.



Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Преимущества и недостатки

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

  1. Безопасны для людей, в частности, для маленьких детей.
  2. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
  3. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

  1. Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
  2. Откатные ворота забирают пространство у забора.
  3. Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ
Откатные ворота своими руками. Чертежи и схемы, пошаговые фото

Откатные ворота своими руками Откатные ворота своими руками

Ни для кого не секрет, что при обустройстве своего земельного участка, будь это частный дом или дача, требуется ограждение.

И какое может быть ограждение без ворот и калитки. В этой статье хочется предложить вам вариант откатных ворот.

Откатные ворота существуют трех типов:

  • консольные,
  • подвесные,
  • колесные.

Приведу вам несколько огромных плюсов откатных ворот:

1. Откатные ворота занимают намного меньше места при открывании нежели, например, распашные.

2. Вы исключаете возможность поцарапать или ударить свой автомобиль при сильном ветре.

3. Замечательный внешний вид.

4. Вполне несложный монтаж.

И так ниже будут приведены примеры откатных ворот с подробными фотографиями, а так же разобраны некоторые нюансы при обустройстве и монтаже откатных ворот.

Консольные откатные ворота

36 thumbКонсольные откатные ворота представляют собой конструкцию, в которой откатное полотно, как правило, установлено на нижней направляющей.



Очень часто специалисты рекомендуют к изготовлению именно такой вариант, так как нет верхнего ограничителя, занимают не много места, очень взломостойкие.



Ниже будут приведены схемы для обустройства консольных откатных ворот, а именно: разметка, подготовка основания, расчеты и само собой монтаж.

Источник фото: www.kakpravilnosdelat.ru; www.postroiv.ru

Подвесные откатные ворота

24 thumbПодвесные откатные ворота устанавливаются в местах, имеющих верхнее ограничение или крышу. Поэтому находят свое применение чаще в складских боксах или ангарах.



Ролики и части задействованные в движении расположены на верхних направляющих, что значительно уменьшает возможности проезда транспорта, обладающего большой высотой.



Но, несравненным плюсом является исключение провисания такой конструкции со временем.



Ниже представлен подробные фотоотчет по изготовлению и монтажу подвесных откатных ворот своими руками.

Источник фото: www.wxpuser.ru

Колесные откатные ворота

05 thumbКолесные откатные ворота изготавливаются при помощи рельса, который помещается в грунт или бетон. Полотно колесных откатных ворот оснащается в нижней части колесиками.

Самый главный минус такой конструкции, это загрязнение рельса и в последствии плохое скольжение колесиков.

Поэтому колесные откатные конструкции нашли свое широкое применение при изготовлении раздвижных межкомнатных дверей.

В принципе отличие конструкции колесных откатных ворот наблюдается только в наличии колесиков которые скользят по рельсу в нижней части проема ворот.

Ниже представлены варианты исполнения колесных откатных ворот.

Источник фото: www.remoo.ru

Изготовление бюджетных откатных ворот

46 thumbБюджетные откатные ворота отличаются от не бюджетных тем, что не имеет автоматического механизма открывания ворот.

Такой вариант подходит для случая при ограниченном количестве финансов. Но с виду такие ворота не уступают самым современным и высокотехнологичным заводским аналогам.

К тому же позволяют экономить большое количество пространства при открывании.

Ниже на фото представлены варианты сборки и монтажа такого типа ворот.

Источник фото: www.forumhouse.ru

Выбор материала для откатных ворот

Чтобы изготовить качественные и красивые откатные ворота необходимы хорошие материалы.

Лучше всего покупать материалы комплектом в специализированных магазинах либо через интернет.

Итак, разберемся, что же должно быть в монтажном комплекте для откатных ворот:

  • 1. Каретки роликовые – 2 шт. (для движения направляющей).
  • 2. Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии).
  • 3. Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении).
  • 4. Ролик накатной или концевой – 1 шт.
  • 5. Заглушки на направляющую – 2шт. (для закрытия направляющей от лишнего мусора).
  • 6. Направляющая.
  • 7. Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики.

01 thumb

Для изготовления каркаса откатных ворот лучше всего подойдет металлический профиль 50х50 или 60х40 для наружного каркаса и 20х40 для внутреннего.

Для обшивки каркаса подойдет любой подходящий для вас материал будь это дерево, профлист или что-то еще. При выборе следует исходить из дизайна ограждения.

  • Click to enlarge image 01_thumb.jpg
  •

Источник фото: www.svoivorota.ru

Как сделать металлический каркас для консольных откидных ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

изготовление каркаса откатных ворот своими рукамиС чего начинается создание любых ворот и калиток? Конечно же, с изготовления каркаса, ведь это основа всей конструкции ворот. Вот и мы с вами начнём рассматривать весь процесс сборки самодельных откатных ворот именно с создания каркаса.

Самый простой и, соответственно, самый популярный метод создания каркаса для откатных ворот – это сварка каркаса из профильной трубы. И используют для этого обычно металлические трубы стандартного сечения (60 на 40 миллиметров).

Каркас для консольных откатных ворот представляет собой скреплённые между собой прямоугольную (основную) с диагональными перемычками внутри и треугольную (расположенную сбоку основной) рамы. В данном случае, концы труб срезаны под углом, это позволяет прочно спаять их между собой.

Готовый каркас в дальнейшем устанавливается на направляющую с роликами, но это уже другая история, другой этап создания откатных ворот, про который я расскажу вам ниже.

Пошаговые фото изготовения каркаса для откатных ворот

Источник идеи и фотографий видео мастер-класс: youtu.be/4-sJ4gQT2Bw
Оригинальное название: ООО Прогресс - Откатные ворота (выпуск №1)
Автор видео: ООО Прогресс

Как заложить фундамент для консольных откатных ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

Фундамент под откатные ворота своими руками пошаговые фотоПосле того, как каркас консольных откатных ворот создан, необходимо подготовить место для установки ворот, а именно заложить фундамент. Для этого, в соответствии размерам созданного вами каркаса (а если быть конкретнее, в соответствие длине его прямоугольной рамы), нужно выкопать яму глубиной, примерно, один метр. Затем, каретки устанавливаются на металлическую перекладину, к которой крепится прочный проволочный корсет (его размеры равны размерам выкопанной ямы). Вся эта конструкция погружается в яму и заливается бетоном. Вот и всё, фундамент для консольных откатных ворот готов, можно приступать к их установке.

Фото мастер класс по изготовлению такого фундамента:

Источник идеи и фотографий видео мастер-класс: https://youtu.be/Lv_RXa3f0es
Оригинальное название: Фундамент под откатные ворота (установка закладной)
Автор видео: Все своими руками по уму!

Делаем направляющие, каретки и стабилизаторы

для откатных ворот своими руками

Изготовление кареток для откатных ворот своими рукамиМногие люди, создававшие откатные ворота для своего участка самостоятельно, ограничивались лишь созданием каркаса и закладкой фундамента для консольных ворот. А направляющие, каретки, верхние ролики и тому подобное, они приобретали в готовом наборе. Но что будет, если я вам скажу, что даже эти детали, нужные для сборки консольных откатных ворот, можно сделать самостоятельно в домашних условиях? Вы, наверняка, попробуете, верно?

Ещё бы, ведь создание этих запчастей для ворот самостоятельно

  • во-первых, позволит немного сэкономить,
  • во-вторых, послужит поводом для гордости собой.

Согласитесь?

Для создания направляющей использовалась всё та же профильная труба, у которой создатель срезал верхушку, а чтобы сделать каретки автору видео мастер-класса пригодились восемь подшипников, и конструкции, вырезанные из металлических листов своими руками. А ещё создатель сделал металлические стабилизаторы для откатных ворот своими руками.

Всё внимание на пошаговые фотографии.

Источник идеи и фотографий видео мастер-класс: https://youtu.be/5DwRumiS9Qk
Оригинальное название: КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА ОДНОМУ! Подробная видеоинструкция!
Автор видео: Моя Любимая Усадьба

Простые консольные откатные ворота

(простейшая конструкция без фундамента)

Простые откатные ворота своими рукамиМожно создать несложные консольные откатные ворота своими руками, и без закладки фундамента для них: следующая модель как раз является примером такого варианта ворот. Но почему же для таких ворот не нужно закладывать фундамент? Всё дело в том, что у создателя этой модели откатных ворот бетонный забор, на основании которого он и установил каретки, по которым движутся ворота.

Каркас этих ворот имеет небольшую длину – всего шесть метров, автор видео мастер-класса сделал его немного не таким способом, который я описывал выше, он не срезал уголком профильные трубы для рамы, а сразу спаивал их между собой. Что ж, прочнее конструкцию это не делает, но сам процесс создания немного упрощает.

Плюсы модели:

  1. Простота создания, некоторые этапы создания консольных ворот в этом случае можно опустить;
  2. Дешевизна;
  3. Приятный внешний вид;
  4. Удобство использования;

Смотрите галерею пошаговых фото с

90000 How to make a sliding gate with your own hands - design drawings and photos | With Your Hands 90001 90002 Immediately at the beginning of the article we will make a reservation that this is the gate of the so-called "economy class", they are intended for construction out of available building materials, from what is called "is at hand." 90003 90002 I did not have a goal to build, that at the cost of half the house, so the view may not be a good one, but they manage to cope with their task on a hard five, and managed a penny, which is important for a pensioner.But if the funds allow you to order new building materials, fittings, corner, channel bars, fittings and then the appearance will be much better and the price is still an order of magnitude lower than the order in a specialized firm. 90003 90002 Also note that in this gate design, the upper supporting beam is laid as one of the important nodes, but you can do without it as well - you can make the installation of the guides into that part of the fence where the movable part of the gate will enter when they are opened, and at the bottom lay a kind of groove, which will pass the rollers of the gate, which will also act as a guide, and not giving the gate the opportunity to "walk." 90003 90002 This groove can be poured from concrete, and put a metal U-shaped profile with a notch upwards. By the way, as rollers with this option, you can use the wheels from the bogies, which carry freshly baked bread on the bakery - they are suitable size, and on their rollers the rollers are made of very durable and wear resistant rubber. This is exactly what my cousin did, for which, for many reasons, the gate height restriction with the load-bearing beam was unacceptable, so these wheels serve for him already for 7 year and there are no signs of wear and tear at all, but because of the rubber of noise and the rumbling at the opening of the gate in times less.90003 90002 Dacha sites since Soviet times were famous for their miniature, and even now buy out huge tracts of land for themselves not only somewhere in the suburbs but also in the central part of Russia where prices are not so expensive, not everyone can afford. 90003 90002 Therefore, many people do what they have to do-and doing so means guarding every meter of the earth to grow something for it, for winter sunsets and workpieces, or even to build on these meters what is really needed for the same dacha.90003 90002 Therefore, actually such an ordinary thing with a kind of thing, and I must say for many quite familiar as a swing gates, for dacha owners inadmissible luxury - too much they eat a lot. The only way out in this case is the sliding gate - a design that can be made with your own hands, while saving a lot of useful space on the site, and even a solid save. 90003 90002 The materials in order to make the sliding gates will also need quite a bit: 90003 90018 90019 A few racks - as a rule, if you conceive a wicket, then in all likelihood you will need one more 90020 90019 Bearing beam, which will act as a guide, the length of 5-6 meters 90020 90019 Bearings a little more - a couple of pieces 90020 90019 The gate - which is easy to weld and make from the now popular metal profile.90020 90027 90002 Sliding gates of this design have many advantages, one of which is that with this design and the gate and the foundation under them can be much smaller than in other options - because with this device, the gate does not matter - they are closed or vice versa, open - the load will be the same. 90003 90002 Also important is the fact that the sliding door is much more convenient than ordinary. Take at least the winter - the usual gate will have to be cleared, the swinging ones will open and without snow cleaning, with minimal effort.90003 90002 Now about the gate, which I already mentioned above - rather about its need or vice versa, uselessness. The whole point is that if you approach this process rationally and calculate everything in advance, it turns out that the gate to enter the yard is completely unnecessary, if you have sliding gates - they can open to any width that you need. Therefore, the car will pass easily in them and a carriage with grandchildren will pass. 90003 90034 90002 See also: Rolling and swinging gates - drawings and diagrams of the device 90003 90034 90002 This approach, of course, is more applicable to a suburban, cottage house where you do not live all the time - at home it seems to me to do a wicket, at least for aesthetic reasons, and in a suburban one it's another opportunity to save money, and quite a lot.90003 90002 Installation on the self-built sliding doors of the automatic drive for the opening-closing cycle will also not be a big deal - the circuits in magazines and the Internet are full - moreover, they are even especially interesting, with the use of photocells. 90003 90002 First, determine the width of the opening. As a rule, the gate uses a width of three, three and a half meters - it usually suffices for all needs, whether it is cargo transportation, or the car's passage. 90003 90002 Racks, on which you will hang the future gate concreting need very carefully - at least one meter.Let the weight of the gate and not great, but the constant opening and closing of them can eventually loosen the badly filled design. 90003 90002 The height of the pillars must be made necessarily above the poles used for the fence, this must be done in order not to underestimate the passage. The height of the racks should be at least 2,5 meters (otherwise you will not pass through an ordinary UAZ if to make it such a trunk and load), and at their ends should be made a console for fixing the beam which will be for the gate of the carrier.90003 90002 This beam, it is better to take time in advance, and make sure you are removable - even if it seems that all the construction is over and you will not have to deliver anything in the future - there is always a risk that this may not be the case, for example, peat will have to be delivered, or humus, or maybe and firewood for a new, recently built by the hands of the bath, and many more things, because the owner always has enough trouble. And here it will be easy to do - removed the beam and ready.90003 90002 The consoles should, as a general rule, be slightly larger than the double thickness of the fence. 90003 90002 In this case, it is necessary to take into account the full thickness of the fence, that is, its entire structure, which includes the thickness of the metal profile, and the thickness of the lag to which it is attached, and other components of its construction, including fasteners and any decorative elements. 90003 90002 Support posts must necessarily be mounted on the same line, and be of the same height.This is done, first of all, to ensure a strict leveling of the bearing beam, and hence for the future ease of the gate. First, install one support, and even if you are following the installation of the next one, look at it already, so it will be easier. 90003 90002 Mount the supporting beam on top of the consoles, so it will be more convenient. Before installing the beam, hang on it an empty frame of the part of the gate that will move, as well as the supporting rollers. 90003 90002 In principle, many of my neighbors in the garden partnership under the movable sliding door frame to reduce the cost of the whole scheme used various unnecessary designs, whether they were old welded sections with a net of rabitsa, which were previously removed and replaced with a new metal profile, parts of the dog enclosure, P.Who is that much, who has survived. I myself made a frame from an ordinary corner - it's there for an hour, but it's so much safer, especially welding at your fingertips. 90003 90002 Also, if you have your own welding machine, then the support racks with the rollers can be made for an additional hour from conventional bearings. 90003 90002 As a rack, it is most convenient to use an ordinary metal corner, its dimensions are calculated by the total weight of the construction of your sliding gates.90003 90002 The cut-out on the suspension bracket at its uppermost part, as shown in the gate drawing scheme), is designed for smooth motion of the roller bearing based on the bearing, without bias or misalignment. 90003 90002 90003 90068 Drawing diagram 1: Construction of sliding gates 90069 90070 90002 The only requirement for a load-bearing beam is that it must withstand the weight of the moving part of the gate without bending or any other possible deformation. For these purposes, I chose a pipe with a diameter of 57 millimeters.If in the future there is a need to expand the width of the gate, then such a pipe is easy to find and build up, for this, take a pipe of smaller diameter and dock it with 57 mm pipe welding, using the first ( small) as a horizontal rail - it will come out as tightly and smoothly as possible. After a good welder, even the welding seams will not have to be cleaned. 90003 90002 The metal profile was attached to the corners of the mobile frame of the sliding gates with the help of ordinary screws, which are often used for roofing works.The neighbor at first attached wooden lags to the frame and additionally reinforced the metal sheets of the gates of the gate to them. 90003 90002 After that could only make a good massive handle and lock, and here and there to embellish the design goal of the aerosol ballochnika the same color as the sheet metal profile (my profile was color Monterrey, bought in roofing store where bought and roofing screws with heads the same color and there was bought and a can of paint). And all - the sliding gates are ready.90003 90068 90078 Photo: Variants of fastening of rollers to bearing beams of sliding gates 90079 90069 90070 90002 To the note to the master: 90069 90084 How correctly to tint the gate? 90085 90069 Approximately once a year you will have to tint rusted places on welded and forged gates, as well as on metal frames. It is best to do this with specialized paint for metal. First, remove the loose rust and exfoliated pieces of the old paint, walk through the cleaned area with sandpaper and degrease with solvent.After that, you can apply the paint better in two layers. Dye should be at a temperature of + 8 ... + 25 "C. Wait for 4 h, until the first layer dries, then apply the second layer. With a two-layer coating, the ink consumption is approximately 1 L per 5 m2. 90003 90002 90084 Which gate is better - recoiling or swinging? 90085 90069 There is no unequivocal answer to this question - it all depends on the customer's preferences and space around the opening. Roll-out construction allows you to save space in front of the gate.Sweeps are convenient because they can be installed in almost any case and open both inside and out. A feature of high-quality gates, both sliding and swinging, is the complete absence of visible and accessible fasteners on the outside. It is safe and secure, as the gate can not be disassembled from the outside. It is also aesthetically pleasing. As for management, it can be manual or automatic. The current trend is that the gate is installed in most cases at once with automatic control. At the same time, they make it possible to control both the entrance and the garage gates with one remote control.90003 90002 90084 Does the size of the gate matter? 90085 90003 90002 Yes, if it comes to the price than they are wider and higher, the more expensive. And not only more expensive, but also heavier, and weight affects the choice of automation - to manage the "heavyweight", you need more powerful and expensive equipment. Some firms impose restrictions on the size of their gates, for example, they should not be higher than 3 m and not wider than 5 m, but large manufacturers are ready to fulfill any order, and in their practice there are unique cases when the height of the flaps reached 5 m and the width of 7 m In order not to waste time in vain, ask immediately if the seller has any restrictions for the customer.90003 90002 90084 Gates-constructor: collect yourself 90085 90003 90002 In the market there is such a proposal - you make an opening for the dimensions given by the manufacturer (only two variants of the height and width of the canvas are given), after which you get automatic sliding gates and collect them yourself on the spot . It will cost a little less than installation by the seller, but the risk of spoiling anything is high - in the end you can pay twice. 90003 90034 90068 An alternative to self-made gates? 90069 90070 90002 90003 90002 In that the car is not a luxury, it is not necessary to convince the owners of country houses today.Therefore, setting up a suburban area, it is necessary to create conditions for convenient entry and reliable parking of the car, and, of course, the construction of the gate - both inbound and garage. 90003 90002 Most often in the quality of entrance gates on the site use swing structures. This is a traditional type of gate, which is still popular today thanks to reliability, low price, easy installation and a wealth of design features. In addition, the time-tested design today, as a rule, is equipped with an electric drive, and the gates can be controlled remotely without leaving the car.90003 90002 However, the swing gates have certain drawbacks: strong gusts of wind can suddenly open the doors; at large snowfalls, the space in front of the gate will have to be cleared before each opening; a lot of free space is needed for ease of use. For the automation of swing gates, two drives are required, and most often they tear the gate inwards, so you need to make sure that the site has enough room for the opening flaps. 90003 90117 Along the fence 90069 90119 90002 The most reliable type of street gate is a sliding structure.When opened, the door leaf moves left or right along the inside of the fence, completely freeing up the opening for the car. 90003 90002 The most common design of sliding gates is rail. Along the opening at the ground level, the rail is laid, the gate panel is mounted on rollers, on top of the column two rollers hold the gate in an upright position, and the gate rolls along the rails. To install such a gate, you need a foundation, where the support rollers will be located. The second common type of sliding gates is console.They do not have rails. The panel of the cantilevered sliding gates looms over the opening, sometimes at an altitude of about 10 cm from the ground, and thanks to this, even during snowfalls they retain their efficiency and mobility. 90003 90117 Folded 90069 90119 90002 The most popular among garage doors use sectional designs. The fabric of such gates is assembled from steel sections, inside filled with expanded polystyrene or foamed polyurethane. The sections are connected to each other by means of hinge loops.When opened, the canvas rises along the rails vertically upwards and is located under the very ceiling of the garage. The space of the garage is used as fully as possible, in addition, it is easy to enter and exit. In this case, the opening configuration does not matter. Smooth and quiet running provides a system of torsion or traction springs, cables and running rollers. 90003 90002 Entrance and garage gates can be controlled with a single two-channel remote control. 90003 90117 Minimize or raise 90069 90119 90002 Recently, 2-type garage doors have been widely used - hoisting and rotary gates.The first are made of a single metal panel, which is suspended from a lifting mechanism. It is enough to press the button, and the canvas will smoothly rise, turn parallel to the ground and slide under the roof. 90003 90002 Rolled (roller) gates are assembled from aluminum or steel lamellae, they are connected to each other by articulation and form a flexible shell structure, which is supplied ready-made wound on a special shaft. 90003 90117 Management Features 90069 90119 90002 The basis of the gate automation system is the electromechanical drive.It contains a control unit, a traction mechanism and an electric motor. 90003 90002 Modern drives are equipped with a safety monitoring system. This system, by signals from a variety of sensors, blocks the movement of the door leaf in case of appearance in the opening of an extraneous large object or living creature, as well as when attempting to break into. In case the electricity suddenly turns off, a manual unlocking mechanism is provided in the drive structure, which will allow you to open and close the gate yourself.90003 90002 In the garage or house, an internal switch is installed, on the display of which the gate status is displayed (closed or not). This "home guard" allows you to temporarily disconnect the drive from the inside. It is almost impossible to open the garage doors with an electric drive. The counterweight rail is installed in the center of the rear lintel (located under the ceiling), and the traction mechanism of the drive is connected to the top panel. When trying to raise the blade from below with the help of scrap traction begins to abut against the rail.In addition, when hinting at breaking, the lifting mechanism is automatically blocked. 90003 90147 90148 TOOLS FOR MASTERS AND MASTERS, AND HOME GOODS ARE VERY CHEAP. FREE SHIPPING. THERE ARE REVIEWS. 90149 90119 90151 Below other entries on the topic "How to make your own hands - a householder!" 90152 90019 Stone castle with own hands Connection type "stone castle" by its ... 90020 90019 Beautiful self-made metal gates made of slotted metal with their own hands How to make figured (carved) gates... 90020 90019 Automatic Garage Door System Design and installation of automatic garage ... 90020 90019 Garage-shell with their own hands: photos and drawings How to make a homemade modular garage shell U ... 90020 90019 Sliding door with own hands How to make a sliding door To save ... 90020 90019 Sliding gate with own hands (+ photo) SELF-DOWN ROLLING GATES FROM GIVING ... 90020 90019 Doing a gate with your own hands, a master class from A to Z Construction of fencing gates at the dacha... 90034 90167 Subscribe to updates in our groups and share. 90152 90167 Let's be friends! 90152 90020.90000 Turn a Sketch into Digital Art with This Complete Guide 90001 90002 Every designer's idea starts on paper, then transforms through software. Learn the essential steps for turning your sketch into digital art with this detailed guide. 90003 90004 The sketching and ideating process is an essential step in every designer and illustrator's workflow. Whether you're designing a new font, a poster, or a simple illustration, it's crucial to get your ideas down on paper before bringing it onto your computer.90005 90004 Read on to learn four essential tips to prepare your sketches for the computer, along with step-by-step instructions on how to digitize your sketches in three different creative programs: Illustrator, Photoshop, and Procreate. 90005 90008 90009 Essential Tips to Know Before Digitizing 90010 90004 Before you begin the journey to digitizing your artwork, let's get into some essential steps to help guide you along the way. These four tips will ensure you always get a smooth transition from paper to software.90005 90013 Tip 1: Always Use Clean White Paper 90014 90004 No matter what you're drawing, it's always crucial to start out with a clean white piece of paper. This ensures that your drawing will properly scan later on. Colored papers may impede on the digitizing process. 90005 90013 Tip 2: Refine Your Sketch 90014 90004 Many artists and designers prefer to loosely sketch ideas before refining them later on. Once you've got a solid drawing down, use a fine tip pen or marker to polish up those sketchy lines.Erasers are also your friend here, since smudges and excess lines can often obfuscate your scans and interfere with the digitizing process. Clean erasers are key, since dirty erasers can muddle your drawings even more by smearing pencil lead remnants. 90005 90013 Tip 3: Use Tracing Paper to Go Over Your Sketches 90014 90004 To take my drawings a step further, I like to use tracing paper and go over my original sketches. This type of paper is slightly translucent, giving you the ability to trace over your original sketches and polish up your designs even more.For designers who prefer to have a detailed sketch before moving onto the digitizing phase, this step is an absolute must. 90005 90013 Tip 4: Scan Your Paper at a High Resolution 90014 90004 Scanning your sketches is the last step before bringing them into design software. To ensure a seamless transition from paper to software, scan your sketches at 300 PPI (pixels per inch) or more. The higher the pixels per inch, the crisper the scan will be. 90005 90004 A scan with a higher PPI tends to be of higher quality due to its greater pixel density.The individual pixels in a 300 PPI image are drastically smaller than in a 72 PPI image. Smaller pixels allow for a smoother blend of color and shape. If you're turning your sketch into a vector image, then the pixel density is not as important; if you're digitizing your sketch in Photoshop, the pixel density is crucial. 90005 90004 Once you've scanned your drawing, transfer the scan onto a flash drive for easy transport to your computer. 90005 90008 90009 Digitizing Your Sketch in Illustrator 90010 90004 Turning a sketch into a vector is one of my favorite techniques for bringing a drawing to life.Adobe Illustrator's vast library of tools, colors, and effects make digitizing a breeze. Not only that, but vectors hold a greater advantage when digitizing your artwork with its infinite scalabilities, smooth curves, and smaller file sizes. 90005 90004 90039 90005 90004 90042 Textures used from 50 Free Distressed Textures Pack. 90043 90005 90013 Step 1: Bring Your Scanned Image into Illustrator 90014 90004 Once you've scanned your image and brought it onto your desktop, go ahead and create a new document within Adobe Illustrator with 90048 Command + N 90049.Import the scan with 90048 Shift + Command + P 90049, then hit 90048 Place 90049 and click on an artboard to see your drawing pop up within Illustrator. 90005 90004 90056 90005 90004 Name the sketch layer by double-clicking 90048 Layer 1 90049 within the 90048 Layers 90049 panel and typing in a word such as "Scan," then add another layer with the 90048 folded square icon 90049. Do the same for the new layer and name it something along the lines of "Vector." This helps to differentiate the two layers and helps you track your outline progress later on.You can also toggle the 90048 lock icon 90049 to lock all elements of that layer, or toggle the 90048 eye icon 90049 to turn on and off the layer visibility. 90005 90013 Step 2: Use the Pen Tool to Outline Sketch 90014 90004 On the top layer, start drawing out the outline of your sketch with the handy 90048 Pen Tool (P) 90049. You can either edit the bezier curves as you move along the sketch, or map out the line and then go back and adjust the curves with the 90048 Anchor Point Tool (Shift + C) 90049.To manipulate individual bezier curves, hold down the 90048 Option key 90049 while moving the bezier arms. 90005 90004 90081 90005 90004 Rinse and repeat until you've covered the entirety of your sketch. If some of your drawing contains geometric shapes, speed up your workflow by using the 90048 Shapes Tool 90049 to quickly map out sketches. Now that we've outlined the entire sketch, it's now time to add in some color. 90005 90004 90088 90005 90013 Step 3: Fill in Color 90014 90004 Before assigning color to your shapes, think about what type of color scheme you're going for.For my plants below, I took on a muted palette to give my design that retro feel. Color is especially important in a design, so take some time and find a few color palettes that work best for your composition. 90005 90004 90042 Need some color inspiration? Check out these free 25 retro palettes, 101 color combinations, or these 20 seasonal-themed palettes. 90043 90005 90004 90099 90005 90004 Once you've settled on a color scheme, import each hue into your 90048 Swatches 90049 panel to make color integration a breeze.With the 90048 Selection Tool (V) 90049, click on a shape and then choose from your color swatches to bring it into your design. Toggle the 90048 Fill 90049 and 90048 Stroke 90049 colors as needed with 90048 X 90049. To switch a stroke color to a fill, hit 90048 Shift + X 90049. Continue assigning colors until you've filled out your design. 90005 90004 Take your illustration a step further by experimenting with blend modes or by incorporating gradients, textures, brushes, or grain. 90005 90008 90009 Digitizing Your Sketch in Photoshop 90010 90004 While the process of digitizing illustrations in Photoshop appears similar to Illustrator, it's drastically different.Working in a raster-based program means your illustration will feature pixels and have limits to scalability. Rather than outlining your sketch with bezier curves, you can go over your sketch with brushes if you've got a tablet, or fill in those outlines with the Color Range menu. 90005 90004 90123 90005 90013 Step 1: Bring Your Scanned Image into Photoshop 90014 90004 Begin by dragging your sketch image into the Photoshop program. You can either right-click on the image and select 90048 Open With> Adobe Photoshop 90049, or drag the image on top of the Photoshop icon on your desktop or toolbar.This will open up a new document with your scanned image. 90005 90004 90132 90005 90004 You can resize or rotate your scan as needed with the 90048 Free Transform 90049 command (90048 Command + T 90049). Click and drag the corners to resize or place your cursor outside the corners to rotate. 90005 90013 Step 2: Adjust Contrast and Levels 90014 90004 Since many sketches will appear a little light on screen, it's important to increase the contrast and play around with the 90048 Levels 90049 and 90048 Curves 90049.In the 90048 Layers 90049 panel, you can bring up these adjustment layers by clicking on the 90048 half-filled circle icon 90049 90048 90049 and clicking Levels or Curves. Move the sliders to increase the intensity of white and blacks in your sketch. 90005 90004 90155 90005 90004 I suggest playing around with these nondestructive adjustments to see which ones work best for your sketch. If you're not satisfied with an adjustment, simply click the layer and hit the 90048 Delete 90049 key.90005 90004 Once you've adjusted the sketch to your liking, condense the layers down by 90048 Shift-clicking 90049 Layer 1 and each adjustment layer then hitting 90048 Command + E 90049. 90005 90013 Step 3: Add Color to Lines 90014 90004 Now, let's spruce up your sketch with some colors. This technique can be done two ways: with the help of Color Range to highlight the outlines in your sketch, or with the help of Photoshop's brushes. If you own a tablet, you can easily go over your original sketch with raster brushes.90005 90004 Before we add some color into your illustration, add a new layer by hitting the 90048 folded square icon 90049 in the 90048 Layers 90049 panel. From here, you can choose to activate the 90048 Brush Tool (B) 90049 and fine tune your brush's appearance within the 90048 Brush Settings (F5) 90049 menu. 90005 90004 90182 90005 90004 To go with the Color Range route, click back to your original sketch layer, then head to 90048 Select> Color Range 90049 and click on the white background with the eyedropper.This selects all areas of your design with white. Keep your 90048 Fuzziness 90049 down to around 90048 12 90049, then hit 90048 OK 90049. 90005 90004 Inverse the active selection with 90048 Shift + Command + I 90049, then activate the new layer you just created. With the 90048 Brush Tool (B) 90049, brush over the outline with the colors of your choice. Change the brush size as needed with 90048 [90049/90048] 90049. 90005 90004 90205 90005 90004 Continue filling in the outlines until you've colored all aspects of your illustration.Once you've finished, hit 90048 Command + D 90049 to remove the marching ants selection. 90005 90013 Step 4: Fill in Rest of Color 90014 90004 Head back to the original sketch layer and activate the 90048 Magic Wand Tool (W) 90049. Click within the remaining portions of your sketch and fill it in with the 90048 Brush Tool (B) 90049 on the layer above your original sketch layer. This makes sure you're not coloring directly on the original sketch; instead, you're adding color to a separate layer.Continue adding color until you've filled out the entire sketch. 90005 90004 90220 90005 90004 90042 Selection Tip: When making multiple selections at a time, hold down the 90048 Shift key 90049; to remove selections, hold down the 90048 Option key 90049. 90043 90005 90008 90009 Working with Sketches in Procreate * 90010 90004 The Procreate app is a powerful application designed for sketching, illustrating, and prototyping artwork. It closely resembles the setup of Photoshop in regards to its brush library, layer modes, various effects, and raster profile.But with its endless features, tools, and brushes, this digital illustration app is in a league of its own. 90005 90004 90236 90005 90004 Procreate makes the digitizing process feel natural; with the stylus, it tracks the amounts of pressure applied and the angle it's used at, mimicking the feel of true pen and paper. 90005 90004 90042 * For an in-depth breakdown on the Procreate app, look through this handy guide. 90043 90005 90013 Step 1: Import Sketch into Procreate 90014 90004 Begin by importing your sketch into the Procreate program.The sketch image can be made by taking a photo of the illustration, or can be transferred to your iPad from an email. I simply took a photo of the sketch, since the quality of the image does not matter when drawing over the original sketch. In Procreate's main menu, select 90048 Photo 90049 and then choose your sketch image from the 90048 Camera Roll 90049. Procreate will automatically create a new document containing your image. 90005 90004 90253 90005 90004 Once you've imported your image, resize or rotate the image as needed by selecting the 90048 arrow icon 90049 at the top toolbar.Select 90048 Uniform 90049, then drag the blue corners as necessary to resize the image. Hit 90048 Rotate 45 degrees 90049 to rotate your image within the document. 90005 90013 Step 2: Use Brushes to Outline 90014 90004 This is where all the fun begins; the 90048 Brushes 90049 menu is inarguably one of the best aspects of Procreate. Select the paint brush icon at the top of the program to open the brush library. There are tons of default brushes at your finger tips, from pencils to textured brushes.90005 90004 Before tracing over your original sketch, create a new layer by clicking the 90048 plus sign 90049 in the 90048 Layers 90049 tab. Keeping your layers consistent and organized is crucial here; for each different shape, create a new layer and rename that layer accordingly. To name your layer, click on the layer thumbnail and select 90048 Rename 90049. 90005 90004 90278 90005 90004 To create a simple outline, I opted for the 90048 Monoline Brush 90049 in the 90048 Calligraphy 90049 section.Experiment with different brush types to see what works best for your illustration. You can fine tune the brush settings by clicking on the brush name. 90005 90004 Click on the circle shape at the top of the program to access your colors. There are various ways to alter colors within the Procreate app. You can browse through hues within the 90048 Disc 90049, 90048 Classic 90049, 90048 Value 90049, and 90048 Palettes 90049 tabs. 90005 90013 Step 3: Fill in Rest of Color 90014 90004 Procreate's way of filling in color is through the 90048 ColorDrop 90049 technique.Simply activate the layer you'd like to apply the active color to, then click and drag the circle to the enclosed space. If the outline is enclosed, the color drop will fill the space; if the outline is partially open, the color fill will spread to the entire layer. 90005 90004 90303 90005 90004 Rinse and repeat for the remaining shapes. To bring in some textural elements, activate the 90048 Alpha Lock 90049 command within the layer thumbnail and draw with a 90048 Charcoal 90049 or other textured brush.90005 90008 90004 90042 Cover image via 32 pixels. 90043 90005 90004 Interesting in learning more essential design tips and tricks? Check out these articles: 90005 .90000 40 Cute Simple Drawings To Practice 90001 90002 90003 On the one 90004 hand, it is believed that a single picture can speak a thousand words and induce many thoughts, but at the same time, it is also true that not everybody can draw well. So what can one do? Draw but inefficiently or depend on words to express what we want to say? Well, it need not be that cut and dried and you can actually learn to draw some simple concepts that will add to what you want to say but without making you sweat over the effort.You have to note that we are not talking about bewitching and beautiful black ink drawings to bedazzle you kind of league, but definitely some simple but cute concept that will make your message clearer than ever. You can look up a charcoalcharcoal drawing techniques for beginners for the sheer simplicity of the concepts these try to present while using a medium like charcoal. 90005 90002 90007 90005 90002 90010 90005 90002 90013 90005 90002 90016 90005 90002 90019 90005 90002 90022 90005 90002 90025 90005 90002 90028 90005 90002 90031 90005 90002 90034 90005 90002 90003 If you think 90004 about the way simple and cute drawings that have been part of your life since those dreary school days where you had to draw whether you had the interest and skill or not, you will realize that those lessons were not completely in vain.In fact the cute and simple drawings we feel that you should practice will remind you of color pencil drawings to having you cooing with joy. 90005 90002 90041 90005 90002 90044 90005 90002 90047 90005 90002 90003 When we say 90004 simple, we mean it because if you have already taken a peek at the images that we have given here, you will realize that we truly mean it. We are talking about something as simple as drawing a cute little owl and that too in all its plump glory to show the way it can be an interesting sight.Or the way a cat tends to look smug and cute when you make it purr by rubbing on its favorite spots or by feeding it its favorite food. Or a full frontal version of a cute elephant baby with its innocent eyes and the whole profile being dominated by its flappy ears. 90005 90002 90054 90005 90002 90057 90005 90002 90060 90005 90002 90003 Remember those cute 90004 sun and natural vista drawings you used to doodle during your childhood artistic endeavors? They were basic and sometimes made cuter with the addition of eyes and smile on to the face of the sun.In this article we are talking about concepts like that, but only that you need to practice and improve it a bit with a few nice touches to make them less childish and more usable to express what you want to say. For instance, we are all familiar with the simple drawing of a flower with a circle in the center with petals flanking the sides. You can add the yin and yang symbol in the center circle and make it look better. 90005 90002 90067 90005 90002 90070 90005 90002 90073 90005 90002 90003 You can also 90004 take the simple, childlike drawings you used to draw of small cute dolls and convert it into a mermaid by adding a tail.You can express your feelings and emotions about everything from a love interest to what you feel about the environment by adding interesting words and twists to simple drawings that are both cute and educational. Using the lines of the notebook to draw the classic cat peeking through venetian blinds is a great concept and one that creates more impact than the effort it takes. 90005 90002 90080 90005 90002 90083 90005 90002 90086 90005 90002 90089 90005 90002 90092 90005 90002 90095 90005 90002 90098 90005 90002 90101 90005 90002 90104 90005.90000 Simple Sliding Main Fence Grill Driveway Gate Designs 90001 90002 Simple Sliding Main Fence Grill Driveway Gate 90003 90002 90003 90002 Related Products 90003 90002 90009 90003 90002 90003 90002 FAQ 90003 90015 90016 90017 90018 90019 Frequently Asked Questions 90020 90021 90022 90023 90024 90002 90003 90015 90016 90017 90018 1 90021 90022 90017 90018 90019 Q: Why should I purchase products from Foshan Jinting Co. Ltd.? 90020 90021 90022 90017 90018 A: We are a professional factory specializing in aluminum gate, railing and fence for more than 10 years.90021 90022 90017 90018 2 90021 90022 90017 90018 90019 Q: Is it possible to visit your factory? 90020 90021 90022 90017 90018 A: Of course. You are welcome to our factory. We have many new designs displayed in our showroom for you reference, please feel free to contact us before you come. 90021 90022 90017 90018 3 90021 90022 90017 90018 90019 Q: What kind of payment methods do you accept? 90020 90021 90022 90017 90018 A: We accept L / C, T / T, Western Union and MoneyGram for payments.90021 90022 90017 90018 4 90021 90022 90017 90018 90019 Q: How to confirm the color? 90020 90021 90022 90017 90018 A: We can send you a palette for your confirmation after you place an order. 90021 90022 90017 90018 5 90021 90022 90017 90018 90019 Q: How to install it? 90020 90021 90022 90017 90018 A: It's easy to install. We will send you installation video, pics and text description. 90021 90022 90023 90024 90002 90003 90015 90016 90017 90018 90107 For more questions about the company and product, please click >> 90108 90021 90018 90019 CONTACT US> 90020 90021 90022 90023 90024 90002 Contact Us 90003 90015 90016 90017 90018 90019 FOSHAN JINTING DOOR CO., LTD 90020 90021 90022 90023 90024 90002 90003 90002 90003 90002 90003 90135 90016 90017 90018 Contact Person 90021 90018 Vicky Pang 90021 90022 90017 90018 Mobile / Wechat / Whatsapp 90021 90018 + 86-133 9226 4769 90021 90022 90017 90018 Tel. 90021 90018 + 86-757-6352 9225 90021 90022 90017 90018 Fax 90021 90018 + 86-757-8381 8151 90021 90022 90017 90018 QQ 90021 90018 3303837232 90021 90022 90017 90018 Web. 90021 90018 www.jtgate.com | fsjinting.en.alibaba.com 90021 90022 90017 90018 Address 90021 90018 No.1, Block C, North Zone Of Shunjing Ind. Zone, Cunwei, Zhangcha Street, Chancheng Dist. 528000, Foshan, Guangdong, China 90021 90022 90023 90024 90002 90003 .
