Греющий кабель для водопровода: виды и способы монтажа

Замерзание водопроводных труб довольно частая проблема частных домов и дач. Их можно закапать поглубже в землю, или просто утеплить, но, на входе в дом, при сильных морозах, они всё равно будут перемерзать. Специалисты рекомендуют установить греющий кабель для водопровода.

Преимущества греющей конструкции для водопровода:

  • Если правильно установить и сделать расчёт, то на протяжении всех холодов водопровод будет защищён от больших морозов.
  • Греющий провод можно устанавливать и в трубах с питьевой водой.
  • Саморегулирующий кабель можно использовать как внутри, так и снаружи водопровода, на открытом воздухе и в закрытом виде.
  • Саморегулирующий провод может самостоятельно контролировать температуру подогрева, в зависимости от температуры окружающей среды.

Плюсы дают возможность беспрепятственно пользоваться водопроводом в местах самых суровых зим.

Разновидность греющих кабелей для водопровода

Разновидность греющих кабелей

Обогревающий кабель разработан поддерживать необходимую температуру канализационных труб, системы водопровода, которые находятся на улице. В противном случае водопроводы полопаются.

Рекомендуется включать греющую конструкцию, когда температура воздуха опустится до +5. Если дождаться пока на градуснике показатель опустится до минусовой отметки, водопровод начнёт замерзать. Понадобится больше времени и затрат электроэнергии на обогрев. Пока вода оттает, проход будет затруднён, а напор слабым.

Раньше нагревательный кабель использовали на промышленных предприятиях. Вот только сейчас эта нагревательная система стала использоваться в домашних условия для водопроводов.

Греющие кабели делятся на два вида:

  • резистивные;
  • саморегулирующие.

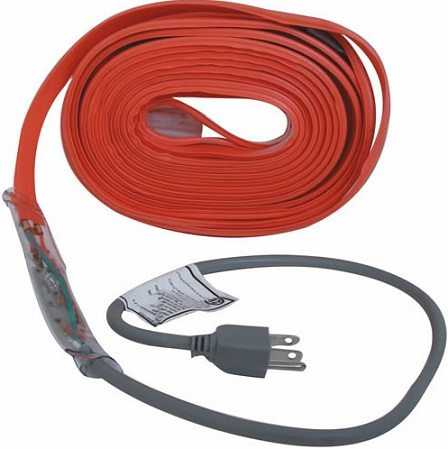

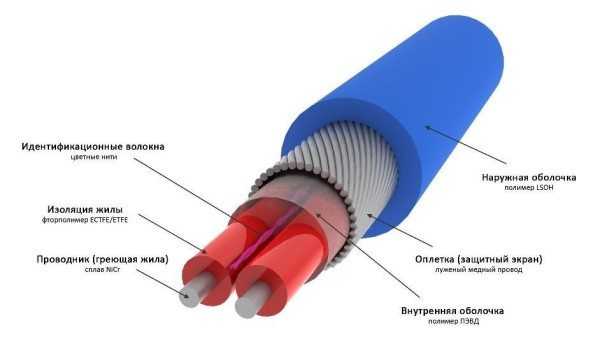

Внешний вид кабеля

Но второй вариант греющей конструкции имеет больше преимуществ, поэтому используется чаще.

Принцип работы греющего элемента

У резистивного кабеля нагревается метаболический проводник при прохождении электрического тока.

Но, неважно какая температуру воздуха, +5 или -10, отдача тепла и трата электроэнергии одинаковая. Для контроля, в обогревающей системе ставят терморегулятор, датчики температуры, как в электрических тёплых полах.

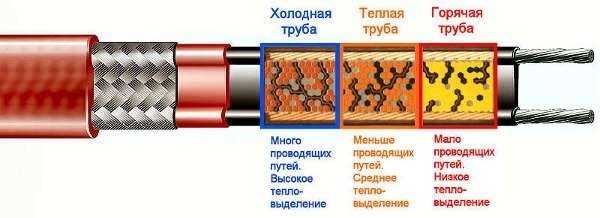

Принцип работы греющего кабеля

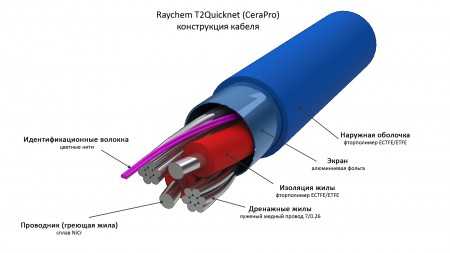

Греющий кабель этого вида бывает одножильный и двухжильный. Одножильный кабель подключается к водопроводу с двух сторон. Двухжильные, с одной стороны, закрепляется заглушка, с другой — шнур с вилкой для подключения к сети 220 В.

Когда укладывается резистивный кабель, провод не должны налаживаться, или находиться слишком близко, при пересечении они будут перегреваться, и могут быстро выйти из строя. И ещё, греющий кабель этого вида нельзя резать, в противном случае он просто испортится. Поэтому его улаживают целиком при любом размере.

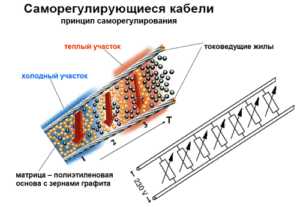

У саморегулирующего кабеля нагревается полимер, он располагается между двух проводников. Чем больше он нагревается, тем меньше выделяет тепла, а при остывании – больше. Таким образом, он регулирует самостоятельно температуру. Благодаря своим свойствам этот вид греющего кабеля и получил название − саморегулирующийся.

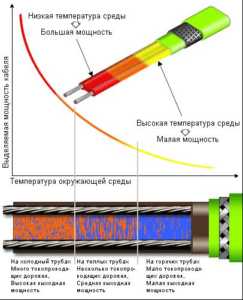

Саморегулируемый греющий кабель

Имеет такие плюсы:

  • при пересечении проводов не перегорает;
  • его можно резать в любом месте, но нужно будет сделать оконечную муфту;
  • элемент может быть любой длины.

Единственный недостаток саморегулирующего кабеля, высокая цена, но если учесть все плюсы и срок службы более 10 лет, цена себя оправдывает.

Стоит учесть, что трубы с греющим кабелем нужно утеплить. В противном случае чтобы обогреть водопровод понадобиться большая мощность, больший расход электроэнергии. Или же при сильных морозах без утеплителя, гибкий обогреватель может не справиться со своей задачей.

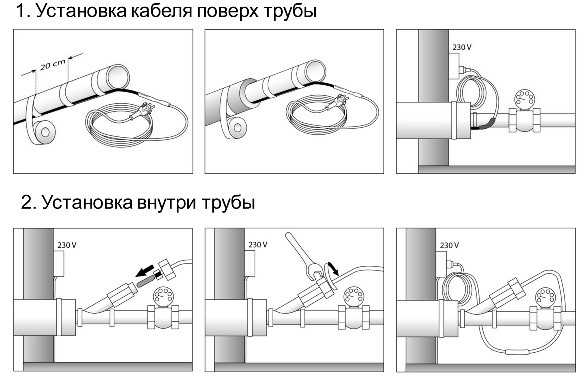

Способы монтажа греющего кабеля

Установке обогревающего кабеля проводится наружным или внутренним способом. Для каждого способа установки используется определённый вид провода. Некоторые предназначены только для внутренней укладки или наружной. Каким способом устанавливается греющий элемент в водопровод, указывается в технических характеристиках.

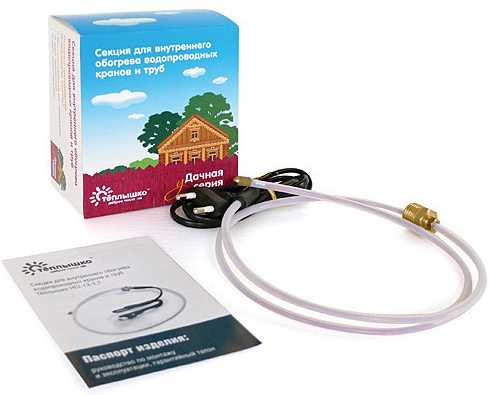

Укладка внутри трубы

Установка нагревающего элемента внутри трубы рекомендуется, если нет других вариантов укладки снаружи. Обычно когда водопровод находится в недоступных местах.

Чтобы установить гибкий обогреватель внутри, он должен отвечать таким требованиям:

  • оболочка должна быть без повреждений, и выделения вредных веществ;
  • степень электрической защиты не ниже IP68;
  • герметичная установка оконечной муфты.

Место перехода в электрический шнур, а также муфта не должны находиться в трубе. Провод не фиксируется, он просто заправляется внутрь.

Положительные стороны этого способа в том, что при прямом контакте с водой меньше затрачивается электроэнергии на обогрев водопровода, и менее проблемный в установке. Не требует никаких специальных креплений, при ремонте его нужно просто вытянуть из тройника, не разрывая землю. Не требуется раскрывать специальные конструкции и утеплители.

Есть недостатки внутреннего способа:

  • свободного места в трубе становится меньше;
  • элемент постепенно обрастает налётом, и проход в водопроводе быстрее засоряется.

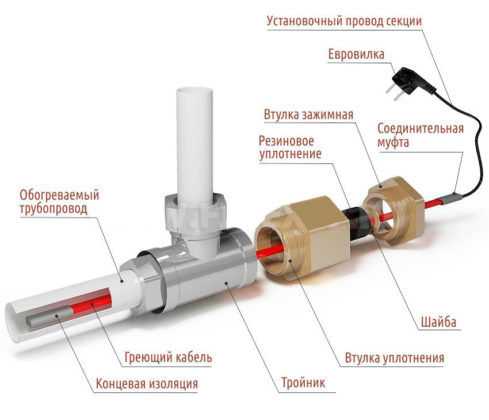

Схема прокладки провода внутрь трубы

Такой способ укладки можно использовать только в прямолинейных и не сильно изогнутых водопроводах. Проводить греющий элемент через тройники запрещается, и через запорную арматуру.

Пошаговая установка:

  1. сначала на кабель одевается сальниковый узел;
  2. в предназначенном месте ставится тройник, через него будет вводиться гибкий обогреватель;
  3. далее, он просовывается до нужного места в водопроводе, где часто перемерзает вода;
  4. после установки закручивается сальниковый узел, его необходимо герметизировать.

Наружный монтаж

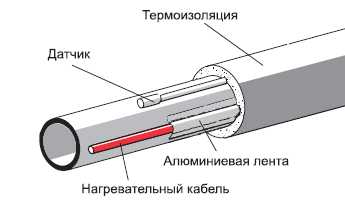

Наружный монтаж кабеля

Перед установкой греющего кабеля необходимо подготовить трубы. Очистить их от пыли и грязи, избавиться от ржавчины, следов от сварки. Чтоб на поверхности не осталось никаких неровностей. Потому что должен плотно прилегать к стенкам труб и при установке не повредился. Фиксируется на чистом металле через каждые 30 см, и не реже, алюминиевой клейкой лентой или хомутами из пластика.

Если обогреватель при наружном монтаже укладывается в нижней части, то есть в самом холодном месте, то необходимо хорошо фиксировать. Чтобы предотвратить сползание или вовсе провод может отклеиться. Если устанавливается несколько проводов, то большая их часть должна быть снизу. И находиться на расстоянии друг от друга, если это резистивные модели. Ни в коем случае не допускать пресечений греющих проводов. Ещё один способ монтажа, установка в виде спирали. Но монтаж нужно проводить очень аккуратно, они не любят резких или частых изгибов.

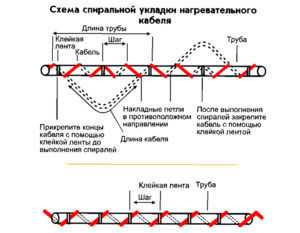

Установка спиралью может проводиться двумя способами:

  1. нужно постепенно разматывать муфту и обводить вокруг трубы водопровода;
  2. закреплять гибкий обогреватель с провисанием при помощи алюминиевого скотча;
  3. после обкрутить их вокруг трубы и закрепить специальной металлизированной лентой.

Если предполагается обогревать водопровод из пластиковых труб, тогда сначала нужно место, где будет крепиться нить, проклеить алюминиевой клейкой лентой, для улучшения теплопроводности, а после можно начинать крепить греющий кабель.

На тройники и различное похожее устройство будет больше тратиться греющего материала, потому что для обогрева этих деталей необходимо больше тепла. Но рекомендуется следить, чтобы петли при укладке были не слишком резко изогнуты.

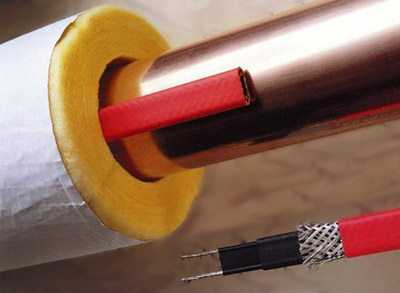

Утепление трубы

Для утепления не желательно использовать минеральную вату. Этот материал боится влаги и при намокании теряет свои свойства теплоизоляции. После замерзания в мокром виде, а потом когда температура воздух повысится, распадётся на мелкие части. А если трубопровод находится на улице то намокание обеспечено.

Не подходят утеплители, которые будут сжиматься под тяжестями, так как потеряют свои теплоизоляционные свойства. Можно в качестве утеплителя для водопровода использовать поролон, при том условии, что вокруг ничего давить не будет. Ещё один вариант – сверху вспененного полиэтилена надевается жёсткая труба, может использоваться пластиковая, канализационная модель. Один из самых хороших вариантов, это утеплитель из пенополистирола, его ещё называют скорлупой. Он не боится воды, выдерживает не очень большие нагрузки, имеет хорошие характеристики.

Значение термостата

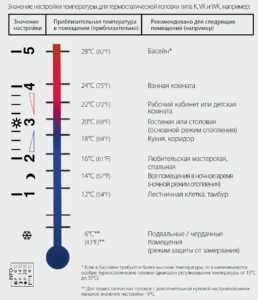

Значение настройки температуры на термостате

Чтобы меньше платить за обогрев водопровода, лучше поставить терморегулятор. В том случае если будет устанавливаться саморегулирующийся провод. Он включается при +3 и перестаёт работать при температуре +13.

Но если вода из скважины, в ней не будет температура выше +13, так получается, что кабель будет работать весь год, то есть постоянно. Хоть летом можно отключить его из сети, а вот что делать в осенний и весенний период, когда температура воздуха может внезапно опуститься ниже 0 градусов.

Не нужно греть воду, которая идёт в душ, она будет нагреваться при помощи бойлера.

Вывод – лучше установить терморегулятор, в нём есть функция отключения выше +5 градусов. Будет значительная экономия электроэнергии, и срок эксплуатации нагревающего кабеля увеличится в несколько раз.

Видео по теме: Установка греющего кабеля для обогрева водопровода

teplyhouse.ru

Обогревающий провод для водопровода | Построй свой Дом!

Обогревающий провод для водопровода

Замерзание водопровода очень частое явление, которое влечёт за собой одни неприятности.

В трубах может образовываться лёд, который  необходимо быстро растопить, а это  требует времени и сил.

В климатических зонах с морозными зимами о подобных результатах необходимо думать заранее.

При достаточно высокой температуре  и длительных морозах простая теплоизоляция бессильна, необходимо искать альтернативу.

Наиболее эффективным вариантом в решении замерзания водопровода  является  использование саморегулирующегося обогревающего провода для водопровода для контролирования температуры.

Такое специализирующее устройство отлично обогреет ваш водопровод и не допустит возникновение конденсата.

Что такое обогревающий провод и как он работает?

Обогревающий провод для водопровода – это простой кабель, его обогрев достигается путём стабилизации электрического сопротивления. Провода для обогревания водопровода очень актуальны и применяются уже давно.

Задача обогревающего кабеля состоит в защите водопровода от промерзания. Целесообразно подключать обогревающий провод при температуре до 5°С.

Составляющие обогревающего провода для водопровода:

—  холодный и горячий проводники;

—  термоограничитель;

—  штепсельная вилка.

Обогревающий кабель не имеет доступа к воде и остальным негативным влияниям.  Термоограничитель помогает контролировать допустимую температуру, при этом энергия значительно экономиться.

Раньше обогревающий кабель использовали исключительно в целях обогрева промышленных водопроводов.

На сегодняшний день использование таких кабелей значительно расширилось в домашнем хозяйстве.

Особенности обогревающего кабеля:

— применяется в целях обогрева водопровода с питьевой водой;

— интенсивность обогрева контролируется самостоятельно и зависит от температуры внешней среды;

— достаточно простой в эксплуатации: провод подсоединяют к системе водоснабжения и включают в розетку.

— долгосрочное использование;

— подключение к водопроводу, который находится на улице или под землёй.

Таким образом, обогревающий провод безопасен, универсален, надёжен, экономичен и простой в эксплуатации.

В зависимости от тепловыделения провода бывают резистивные, саморегулирующиеся, а также с минеральной изоляцией.

Резистивные греющие кабели подразделяются на зональными и линейными. Процесс обогревания в линейных проводах проходит благодаря движению тока по обогревающей жиле.

По своей структуре провод бывает одножильный, двужильным или даже иметь много жил различной конфигурации. Важно знать, что резать подобный провод нельзя!

Процесс сборки обогревающего провода

 Безусловно, чтобы утеплить водопровод нужно знать несколько нюансов, поскольку процесс этот не простой.

Для решения этой задачи применяется обогревающий провод, монтаж которого можно сделать внутри трубы и даже снаружи.

Провод укладывают спирально или параллельно и крепят с помощью стягивающей металлической сеткой или лейкопластырем.

Как подобрать обогревающий провод

Выбор обогревающего провода зависит от конкретной цели использования.

Например, обогревающие провода могут использоваться в частных секторах, загородных домах, а также в коммунальных системах нагревания для предупреждения замерзания водопроводов и различных канализационных систем.

Несколько советов, необходимые при выборе обогревающего провода:

—  не рекомендуется использовать резистивные кабели для обогрева трубы, которая ведёт от колодца в дом, поскольку этот провод не сможет отсоединить реле по причине ограничения низкого порога с температурой +13 градусов.

— не рекомендуется отключать провод в весеннюю пору;

— при монтаже реле следует быть предельно осторожным и установить на другую от провода сторону трубы для получения точных значений;

— внимательно выбирайте утеплитель.

Для эффективности работы саморегулирующий обогревающий провод по своим характеристикам должен иметь оптимальную систему мощности.

Установка обогревающего провода очень важна для водопроводных систем, а правильный выбор провода даёт гарантию сохранить нормальный процесс водоснабжения без замерзания воды.

Не надлежащее использование греющего провода может привести к его недолговечности и выхода из строя.

А также вы можете посмотреть видео обогревающий провод видео

А также еще одно видео утепление водопровода видео

Подобрано для вас:

stroysvoy-dom.ru

видео-инструкция по монтажу своими руками, особенности теплых, умных, саморегулирующихся проводов, цена, фото

Суровая зима предъявляет повышенные требования к безопасности систем водоснабжения, накопительных емкостей, инженерных конструкций. Замерзание и обледенение элементов жизнеобеспечения может быть предотвращено с помощью специального обогревающего кабеля. Он поддерживает оптимальное и, главное, постоянное тепло любого объекта, обеспечивая его безопасную работу.

Надежная защита для водопровода

Кабелю быть

Что может быть хуже, чем обледеневшие трубы? Неработающая канализация или водопровод превращают дом в подобие осажденной крепости. Известны коварные свойства замерзающей воды, которая, увеличиваясь в объеме, легко рвет любой материал. Оттаивание системы с помощью горячей воды таит риск возникновения трещин.

Зима бывает безжалостна

Глубина промерзания земли в разных регионах может доходить от 0,7 до 1,9 м, что делает ремонт трубопровода крайне сложным делом. Самым беззащитным оказывается участок коммуникаций на входе в дом. Усилить теплоизоляцию труб поможет подогревающий кабель для водопровода – инженерное ноу-хау, которое исключит риск замерзания жидкости как в трубе, так и в арматурных узлах.

Места «обитания» теплых проводов

Создается впечатление, что оригинальным кабелем можно подогреть весь мир, хватило бы только средств.

Сегодня теплый кабель для водопровода используется для:

  • водосточных труб и кровель с использованием погонной мощности от 30 до 50 Ватт/м. Рабочий режим регулируется вручную в зависимости от погодных условий. Незначительный подогрев поверхности обеспечит соскальзывание снега и наледи, не доводя до скапливания опасных для жизни глыб;

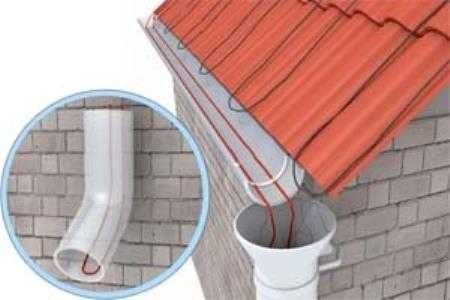

Под такой крышей стоять безопасно

  • водопровода;
  • канализации;
  • дорожек во дворе, подхода к гаражу, ступеней крыльца и территории непосредственно около дома. Подтаявший снег будет убираться легко и ледниковый период в вашем дворе останется только в страшных снах;
  • теплиц, спортивных залов;
  • горячего водоснабжения – поддержание определенной температуры;
  • дренажных систем кондиционеров;
  • топливо- и продуктопроводов.

Обратите внимание!
Помните, что электроподогрев не предназначен для утепления трубопровода, а имеет предохранительные функции.
Инструкция по монтажу предписывает располагать кабель под традиционной теплоизоляцией трубопровода.
Держать его включенным постоянно тоже не стоит – счета вырастут до небес.

Обогревающий кабель как дополнительная страховка

Общее устройство и принцип действия

Антиобледенительная система представляет собой два изолированных кабеля, располагающихся рядом и укрытых общей изоляцией. Один из проводов служит для подсоединения системы к сети переменного тока, другой является нагревательным элементом.

Электрический ток, проходя по металлической жиле – горячему проводу, нагревает ее. Распространяясь, тепло разогревает весь кабель и, соответственно, все, с чем он соприкасается. Рядом с горячим проходит обычный (холодный) кабель со штепсельной вилкой на конце, которая включается в обычную бытовую розетку.

Разновидности греющего кабеля

Оборудование для подогрева водопровода различается по типу регулирования и бывает двух видов:

  1. Резистивные (одножильные и двужильные).
  2. Саморегулирующиеся.

Особенности греющего кабеля

Характерной чертой резистивных кабелей является постоянная величина сопротивления. Включенный, он бесперебойно обеспечивает тепло от 5 до 13 °C, нагреваясь по всей длине. Достоинством одножильного резистивного кабеля является его цена, которая гораздо ниже двужильного.

Одножильный резистивный

Большое неудобство причиняет способ подключения – второй конец кабеля должен вернуться к исходной точке, что крайне ограничивает возможности проектирования. Выходом становится прокладка дополнительного питающего – холодного провода.

Двужильный теплый кабель для водопровода укомплектован греющим и кабелем питания, и подключение происходит с одного конца, в то время как второй герметизирован заводской муфтой. Провод хорош удобством в монтаже, но муфта часто становится причиной сбоев в работе.

Двужильный кабель

Проблема термореле

Это дополнительное устройство призвано сделать работу резистивного кабеля более эффективной, автоматически удерживая необходимый температурный диапазон. Располагаться реле должно с внешней стороны трубы. Парадокс заключается в том, что часто включая/отключая питание, устройство заметно снижает срок жизни кабеля.

Обратите внимание!
Не устанавливайте термодатчик реле рядом с нагревающейся поверхностью провода, чтобы не нарушить показаний.

Критическая оценка

Resistance — кабель подогрева водопровода удобен:

  • понятным устройством;
  • доступной стоимостью;
  • постоянством тепловых характеристик на протяжении всего срока эксплуатации.

Но есть и неудобства:

  • нельзя отрезать необходимую длину;

Готовая к «употреблению» секция

  • угроза локального перегрева при пересечении линий и замусоривании;
  • неисправность одного участка приводит к замене целой секции;
  • эксплуатация в однородной среде.

Саморегуляция – похвальное качество

В самом названии заключена суть работы обогревающего провода – он сам изменяет тепловыделение пропорционально колебанию температуры воды. Благодаря этому умный кабель для водопровода исключает возможность своего перегрева/перегорания.

В обогревающем элементе тоже 2 жилы, которые в отличие от резистивного имеют специальную изоляцию. Они соединяются полимерными проводящими нитями либо объединены в полимерную проводящую матрицу.

Саморегулирующийся кабель

Нагревательный саморегулирующийся элемент хорош:

  • широчайшей сферой применения – начиная от обогрева трубопроводов и балконов, заканчивая крышами и теплицами;
  • простым монтажом;

На фото представлен пример монтажа обогревающего кабеля

  • экономией на крепежных элементах;
  • необязательным наличием термостата;
  • возможностью перехлеста;
  • возможностью отрезать от бухты любую длину.

Монтаж – дело тонкое

Антиобледенительные элементы могут располагаться двумя способами – внутри и снаружи водопроводной трубы. Внутренний монтаж лучше оставить для специалиста – он врежет тройник и через специальную муфту введет в трубу нагревающий кабель.

Наружные монтажные работы реально провести своими руками – кабель закрепить скотчем/металлической сеткой вдоль или обвив трубу по спирали. Учтите, именно второй способ наиболее эффективен для подогрева воды.

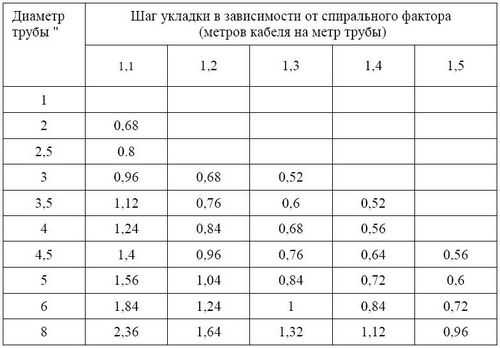

Расход кабеля при спиральном монтаже

Подведение итогов

Обеспечение своей крепости достижениями инженерной мысли свидетельствует о стремлении к комфорту и рациональном мышлении. Разностороннее использование обогревающего кабеля помимо традиционной изоляции сделает ваш дом теплым и неуязвимым для любых морозов.

Видео в этой статье станет подспорьем для тех, кто решил самостоятельно уложить кабель для подогрева.
