Провод прогревочный для труб – Греющий кабель для водопровода: виды и правила установки

монтаж внутри саморегулирующего провода обогрева

Многие владельцы частных домов, особенно в конце зимнего сезона, сталкивались с проблемой, вызванной замерзанием сточных вод в канализации. Она прекращала функционировать до наступления теплых дней и оттаивала естественным образом. Греющий кабель для канализационных труб – наилучшее решение для бесперебойной работы слива и дренажной системы при низких отрицательных температурах.

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

• Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
• Неэкранированный, с двойной изоляцией.
• Зональный. Точечный нагрев определенных участков.
• Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
• Резистивный, одно- или двухжильный.

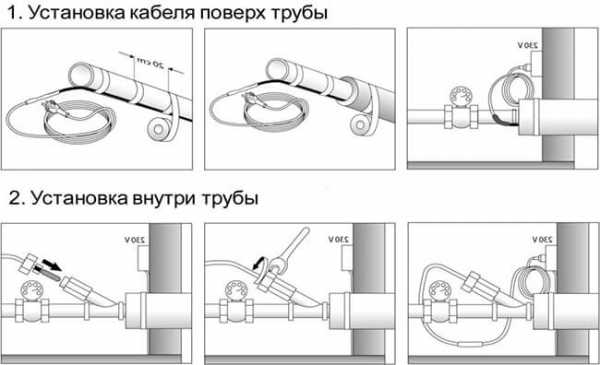

Монтаж провода обогрева может производиться как снаружи, так и внутри системы, последний вариант экономичен в отношении электроэнергии, но более дорогостоящий при исполнении монтажных работ.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Расчет и выбор шнура

Очень важно правильно рассчитать мощность обогревающего шнура, особенно для пластиковых изделий, в противном случае перегрев приведет к деформации, нарушению герметичности и повреждению сети. При расчете следует учитывать такие факторы, как:

1. Диаметр канализационной системы.
2. Материал, из которого изготовлен трубопровод.
3. Глубина укладки сети.
4. Технические характеристики изоляционного материала.

Учитывая совокупность сведений, производится расчет тепловой потери одного погонного метра сети по формуле:

• Qtp – тепловые потери трубопровода(Вт).
• Λ – коэффициент тепловой изоляции.
• Ltp – длина трубы.
• Tbh – температура жидкости в сети.
• Thap – минимальная температура окружающей среды.
• D – наружный диаметр трубы вместе с теплоизоляцией (м).
• 1.3 – повышающий коэффициент запаса теплопроводности.

Необходимая длина кабеля рассчитывается по формуле:

Lk = Qtp / P уд. Каб., где

• Lk – длина шнура в метрах.
• P уд. каб. – удельная мощность кабеля в Вт.

Длительность работы обогрева управляется установленными датчиками и терморегулятором, которые обеспечивают оптимальный и экономичный режим системы.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Устройство внутренней системы

Обогревательный провод располагается непосредственно внутри трубопровода, и обычно этот метод применяется на уже существующей сети. Что позволяет исключить проведение земляных работ для обустройства защиты от мороза.

Следует учесть, что кабель для внутреннего обогрева нужно использовать на небольших участках с минимальным количеством поворотов. Перегибы и петли будут способствовать образованию заторов и засорению слива.

Проконтролировать расположение кабеля в трубопроводе практически невозможно, так как производится обогрев непосредственно жидкости.

ВАЖНОЕ: Он должен находиться в нижней зоне трубопровода.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

• Уменьшение внутреннего сечения трубы.
• Вероятность образования заторов.
• Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
• Необходимость установки вводного тройника.

Учтите! Шнур хорошо защищен от механических повреждений, но подвержен агрессивному химическому воздействию стоками.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

• Более высокий расход электричества.
• Необходимость вскрытия траншеи при установке на существующий трубопровод.
• Дополнительные расходы на обустройство тепловой изоляции.

Монтаж наружного нагревательного шнура, рекомендации

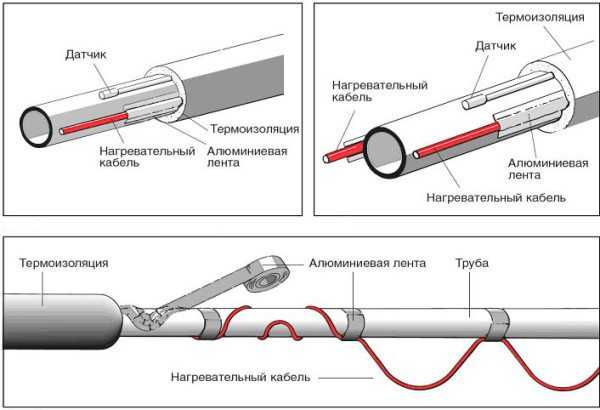

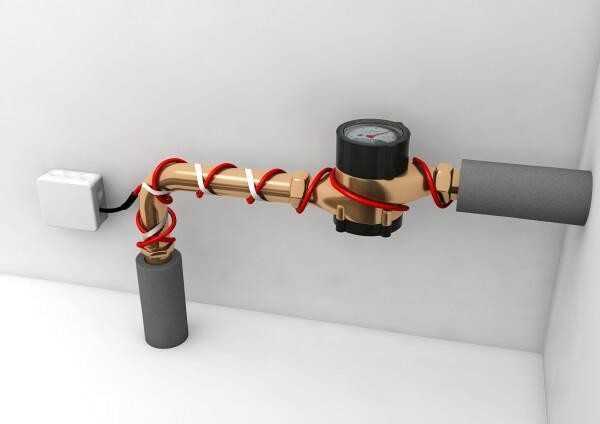

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

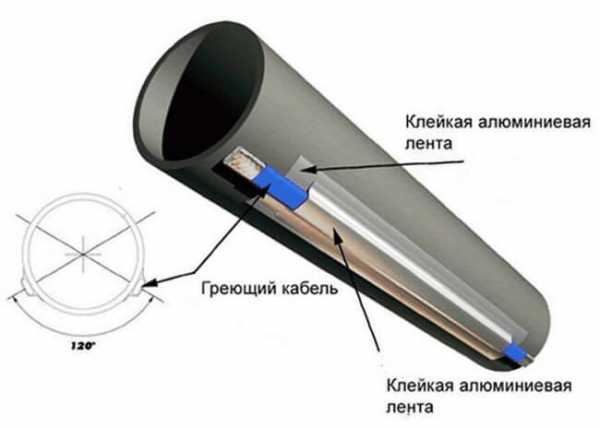

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Полезное видео

Специалисты рассказывают о нюансах.

Как нельзя делать!

wodakachka.com

подогревающий, нагревающий, видео-инструкция по прогреву, подогреву своими руками, нагрев водопроводной системы, фото и цена

В этой статье мы расскажем о том, что такое нагревающий кабель для труб, каково его устройство и как с его помощью можно избежать замерзания трубопровода. Принимая во внимание климатические условия, характерные для эксплуатации трубопроводов в РФ, предотвратить их замерзание и последующий выход из строя в холодное время года можно прогревая транспортируемую жидкую среду.

Использование специального провода позволяет не только исключить вероятность образования ледяных пробок и поддерживать требуемые параметры напора, но и существенно уменьшить глубину залегания водопроводных коммуникаций.

На фото двужильная проводка вдоль канализационной трубы

Разновидности нагревательного кабеля

Бытовая система прогрева

Своевременный подогревающий кабель для труб на рынке представлен широким ассортиментом продукции зарубежных и отечественных производителей. И именно поэтому так важно понимать, какое изделие, для каких целей предназначено и что следует приобрести, а от чего лучше отказаться.

Условно весь кабель для нагрева водопроводных труб представлен:

• резистивной модификацией;
• саморегулирующейся модификацией.

И тот и другой тип обогрева имеет уникальные характеристики, которые следует учесть при выборе и при монтаже. Рассмотрим технические и эксплуатационные характеристики обеих модификаций как можно подробнее.

Резистивный кабель

Схема монтажа резистивного кабеля

Резистивный кабель для прогрева труб — это один, чаще два, спиралевидных тонких проводника, покрытых полимерной изоляцией. Основным преимуществом данного варианта является приемлемая цена.

Важно: Кабель, представленный в продаже, реализуется отрезками определённой длины с соответствующим сопротивлением. Поэтому необходимо сразу же подбирать подходящий размер, так как обрезать купленный провод на произвольную длину не удастся.

Подключение одножильного провода выполняется с обоих концов. Двужильная модификация с одного конца закорачивается, а с другого конца подключается своими руками к источнику питания. Выбор двужильного провода более предпочтителен, так как его нужно вдвое меньше, чем в случае с одножильным кабелем.

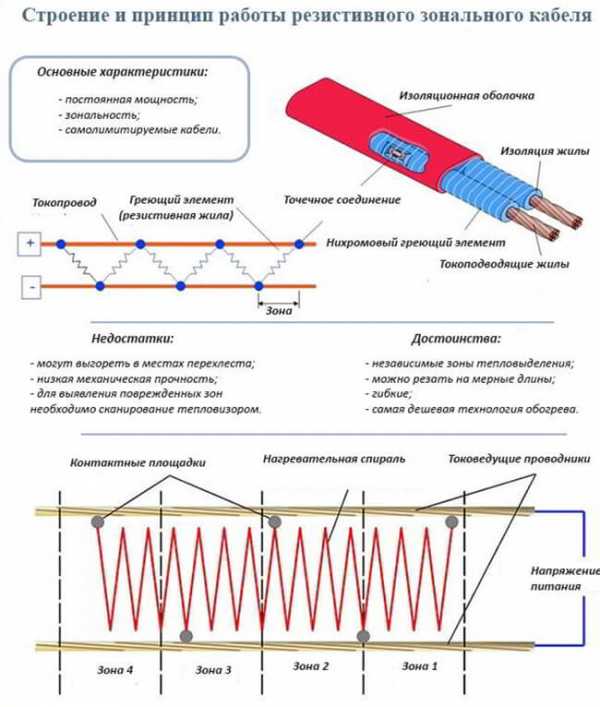

Технологически усовершенствованной версией резистивного греющего провода является зональный секционный кабель. Конструктивно система представляет собой основной кабель, вдоль которого располагается два провода с низким сопротивлением.

Между этими проводами, на некотором расстоянии друг от друга, подключены отрезки спиральных проводников. Зональная модификация греющего провода стоит дороже обычного аналога, тем не менее, такой провод при необходимости можно обрезать в соответствии с подходящей длиной.

К недостаткам резистивных кабелей следует отнести возможность перегрева, вероятность образования холодных зон, как в начале, так и в конце контура.

Среди преимуществ отметим такие качества как:

• невысокая цена;
• долговременно постоянная мощность;
• нулевая вероятность образования пусковых токов;
• простота монтажа;
• надежность и долговечность системы в целом;
• безопасность эксплуатации.

Саморегулирующийся кабель

Основные модификации саморегулирующегося кабеля

Саморегулирующийся кабель для подогрева труб представляет собой два проводника, заключённые в общую полимерную оболочку. В соответствии с температурой окружающей среды изменяется сопротивление проводников, в результате, выдача тепла регулируется в каждой точке провода автоматически.

Такая разновидность кабелей выпускается адаптированной под определённую температуру, например можно приобрести модификацию, рассчитанную на температуру таяния льда.

На провода нанесена соответствующая маркировка, в которой обозначены такие показатели как мощность погонного метра при температуре +10°С и мощность при минусовой температуре окружающей среды.

Кабели такого типа экономичны, надёжны и безопасны в эксплуатации. Провод можно нарезать на требуемую длину, что позволяет исключить перерасход материала при монтаже.

Важно: Саморегулирующиеся системы обогрева требуют профессионального подхода к проведению монтажных работ. В случае недостаточно качественного выполнения монтажа концевых и переходных муфт возможен выход из строя всей системы нагрева.

Эксплуатация резистивной проводки

Такой тип проводки функционирует как обычный электронагреватель, а потому монтаж и эксплуатация устройства не представляется чем-то особенно сложным.

Как уже было сказано, в соответствии со способом подключения к источнику питания резистивная проводка подразделяется на одножильную и двухжильную:

1. Одножильный нагревающий провод — это одна токопроводящая жила, покрытая изоляцией, экранированная оплёткой и верхней полимерной оболочкой, обеспечивающей нужную степень герметичности.

Так как кабель подключается с обеих сторон, его следует прокладывать петлей, в результате чего оба конца располагаются в одном месте, где осуществляется подключение. Наиболее рациональным методом укладки является монтаж по обеим сторонам трубы.

Одножильная резистивная проводка может быть уложена только с внешней стороны и для этого есть ряд веских причин:

• Прокладка одножильного кабеля в полости трубы займёт двойной объём, что вероятнее всего обернется снижением напора воды и последующими засорами;
• Внутреннее расположение наверняка обернется переплетением провода, что, вероятнее всего, приведёт к его перегреву и последующему выходу из строя.

2. Подогрев трубы кабелем двужильного типа на порядок эффективнее и при этом проще. Нагрев выполняется по двум жилам, а потому не надо выкладывать петлю.

Строение двужильного резистивного термокабеля

Такое преимущество позволяет с одинаковым успехом располагать проводку как снаружи, так и внутри трубы. За счет того что жилы соединены воедино в одной оплётке, расположение проводки внутри трубы не повлияет на напор и не приведет к образованию засора.

Инструкция монтажа двужильного греющего кабеля предполагает врезку тройника в трубу. Перпендикулярный отвод применяется для того, чтобы ввести резистивный кабель внутрь. Для того чтобы вода, проходящая по трубам, не выходила наружу, на этом отводе устанавливается специальная герметичная муфта.

Вывод

Теперь вы знаете, что собой представляет проводка для прогрева трубопровода. Руководствуясь приведенными сведениями, вы сможете защитить трубопровод от промерзания и обеспечить максимальную эффективность его функционирования.

Больше полезной информации по обогреву труб кабелем вы сможете найти, посмотрев видео в этой статье.
