Какой кабель выбрать для освещения

При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника. В этой статье мы рассмотрим, какой выбрать кабель для освещения в квартире, доме и в других условиях.

Конструкция и сечение
Условия эксплуатации
В квартире и частном доме
На улице или в гараже
На балконе или на крыльце дома
В саду

В бане или санузле

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

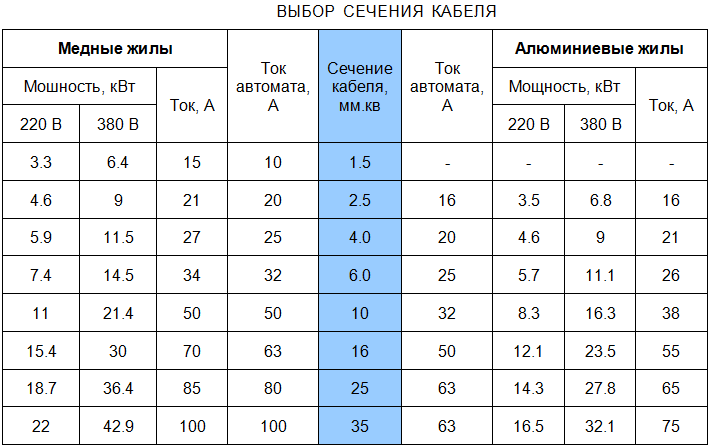

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.

Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и частном доме

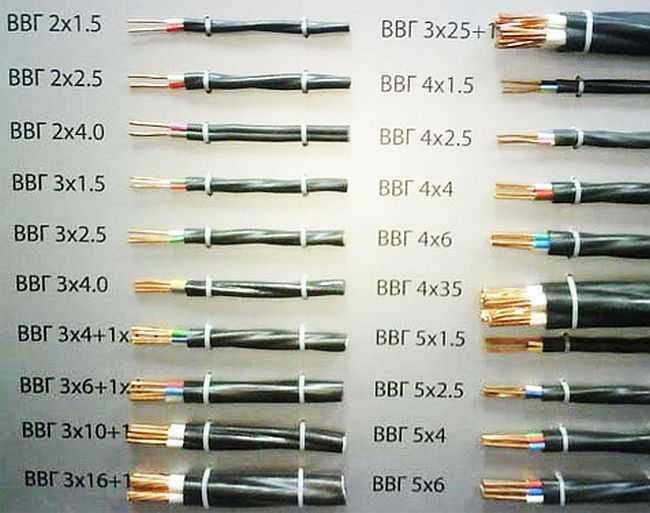

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.

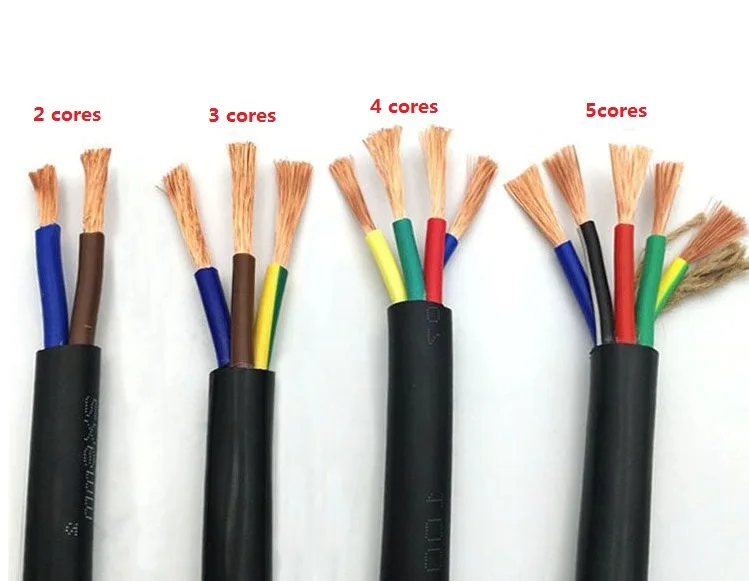

Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору.

В таком случае рекомендации следующие:

Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме.

Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!

Материалы по теме:

Как выбрать кабель для розеток
Как сделать уличное освещение своими руками
Светодиодное освещение в квартире

Проводка

— Как отличить нейтральный провод от горячего на старинной французской люстре

Чтобы сначала ответить на буквальный вопрос в вашем заголовке: способ, которым вы отличаете нейтральный провод от горячего в таком светильнике, осуществляется с помощью мультиметра. (Технически все, что вам нужно, — это тестер непрерывности, но самый простой способ получить его — это пойти в хозяйственный магазин и купить простой мультиметр за 10 долларов. Он также пригодится и для других целей.)

После того, как вы мультиметр, используйте его в режиме проверки непрерывности, чтобы проверить, какой провод подключается к какой части каждого патрона лампы. (Разумеется, делать это при снятых со всех ламп и отключенной от сети люстре.) Правило здесь простое: в правильно подключенной винтовой лампе в розетке резьба должна быть подключена к нейтрали , а контакт в нижней части гнезда должен быть под напряжением. (Это сделано из соображений безопасности. Если поменять местами провода, лампа все равно будет работать, но вы, скорее всего, получите удар током, случайно коснувшись контакта под напряжением при замене лампы.)

Еще что нужно проверить, пока вы , включите:

Все ли розетки подключены одинаково, или у некоторых из них фаза и нейтраль поменялись местами по сравнению с другими? Если они это сделают, вы захотите переключить их, чтобы они все были согласованы.
Надежны ли все соединения, даже если вы будете шевелить проводами?
Есть ли непрерывность между напряжением и нейтралью? При снятых лампочках их быть не должно — если они есть, это указывает на короткое замыкание где-то, которое вам нужно исправить. Покачивайте провода, проверяя это тоже.
Есть ли непрерывность между открытыми металлическими частями люстры и токоведущим или нейтральным проводом? Опять же, не должно быть, если только нет короткого замыкания или если нейтраль не была подключена для выполнения двойной функции в качестве земли — что небезопасно, и вы должны это исправить.
Если имеется заземляющий провод, есть ли непрерывность от него до всех открытых металлических частей? (Должен быть. Если провода заземления нет, я настоятельно рекомендую его добавить. И да, используйте GFCI.)

Для большей уверенности повторите два последних теста после повторной установки ламп, так как в неисправном патроне цоколь лампы может касаться оголенной металлической детали.

С этим покончено, давайте перейдем к другим вашим вопросам:

Я хочу заменить провода, но проблема в том, что они такие тонкие, что я не думаю, что современные провода пролезут в отверстия.

Вы должны быть в состоянии получить современные провода аналогичной толщины. Выберите разумную максимальную мощность для ламп, которые вы можете установить в эту люстру, и используйте онлайн-калькулятор сечения провода, чтобы определить минимальную толщину провода, которая вам понадобится для ваших ламп. (Помните, что провода, идущие к отдельным лампам, должны нести ток только для одной лампы, и что современные светодиодные лампы потребляют намного меньше энергии, чем старые лампы накаливания.) Затем возьмите какой-нибудь провод номиналом не менее такой же толщины, при этом все еще проходя через отверстия.

Обратите внимание, что провода к лампам не обязательно должны быть в кабеле, так как они будут скрыты от глаз и фактически находятся в заземленном металлическом кабелепроводе. Отдельные (многожильные или одножильные) провода должны подойти, если их изоляция рассчитана на 110 В. Возможно, вы захотите использовать старые провода, чтобы протянуть несколько струн (по одной на каждый новый провод) через отверстия, а затем использовать струны, чтобы протянуть новые провода. Рекомендуется сначала попрактиковаться в завязывании хорошего узла, тянущего проволоку; вы не хотите, чтобы струна оторвалась от проволоки на полпути!

Убедитесь, что провода подходящего цвета: черный для горячего и белый для нейтрального. Также подумайте о том, чтобы протянуть оголенный заземляющий провод к каждой розетке (и прикрепить его, например, к металлической подставке, удерживающей розетку). Хотя, вероятно, это не является абсолютно необходимым, если люстра действительно полностью металлическая, наличие отдельных проводов заземления на всем пути к розеткам означает, что вам не придется беспокоиться о том, является ли сама люстра хорошим заземляющим проводником или нет.

Может тонкие провода от розеток оставить, а потолочный шнур заменить на современный?

Вот… конечно вариант, если старый провод к розеткам еще годен. Но я бы не хотел. Все эти старые провода с матерчатой изоляцией и самодельные сращивания могут быть все еще в отличном состоянии и в безопасности, но я бы не стал на это полагаться. Лучше заменить его на заведомо исправную современную проводку, чем переживать по этому поводу.

(Я бы тоже побеспокоился о калибре проводов, так как вы говорите, что старые провода выглядят тонкими, и поскольку более низкое напряжение сети в США означает, что там лампы потребляют в два раза больше тока, чем в Европе, при той же мощности. Но эти старые провода, безусловно, были рассчитаны на лампы накаливания, поэтому с современными светодиодами, потребляющими от 10% до 20% мощности эквивалентных ламп накаливания, все будет в порядке.Однако если вы планируете использовать люстру с лампами накаливания высокой мощности, Убедитесь, что провода подходят к нему.)

В любом случае вам все равно нужно добавить провод заземления, если его еще нет, и прикрепить его к корпусу люстры.

Не уверен, что розетки тоже нужно заменить.

Хороший вопрос. Основываясь на быстром просмотре Википедии, кажется, что, хотя в Европе и США используются одинаковые винтовые патроны для ламп Эдисона, их точные размеры обычно различаются. Если вы можете найти лампочки, которые подходят к существующим патронам, сохраните их, но может быть удобнее заменить их.

В любом случае, как отмечает xeeka, розетки выглядят новее, чем остальная часть люстры, так что, вероятно, их уже меняли как минимум один раз в какой-то момент.

Пс. В качестве общего заявления об отказе от ответственности: у меня очень мало опыта работы с американскими электротехническими нормами, и я понятия не имею, будет ли ваша люстра с модификациями, предложенными выше, или без них, будет разрешена в соответствии с ними. Некоторые ответы, которые я нашел здесь на более ранние вопросы, предполагают, что, вероятно, этого не будет, поскольку он не будет внесен в список UL, хотя, по-видимому, местный инспектор по электротехнике мог бы отказаться от этого требования.

Светильник — Подвесная люстра с проволочной опорой

спросил 2 года, 2 месяца назад

Изменено 2 года, 2 месяца назад

Просмотрено 324 раза

Мы пытаемся установить люстру, и инструкции являются общими (не для этого конкретного источника света). Раньше я подвешивал люстры, но они всегда используют центральную резьбовую часть, которая удерживает вес светильника. Этот пришел с проводным кабелем. Как это прикрепить? Должен ли я пропустить его через монтажный кронштейн? Я установил его без кабеля, а потом не мог уснуть, представляя, как люстра рухнет на землю. Его держали только декоративные винты на навесе. Этого достаточно?

светильник
крепление

Красивый жестяной потолок!

Трудно сказать по фото, но я могу предположить, что стержни, свисающие с позолоченной монтажной пластины, имеют резьбу и проходят через отверстия на фонаре.
