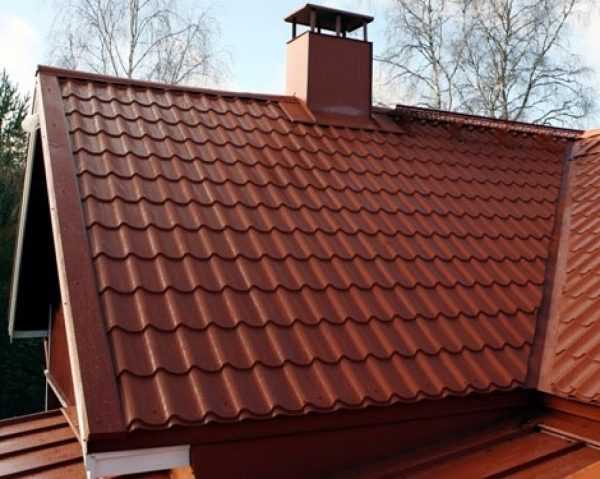

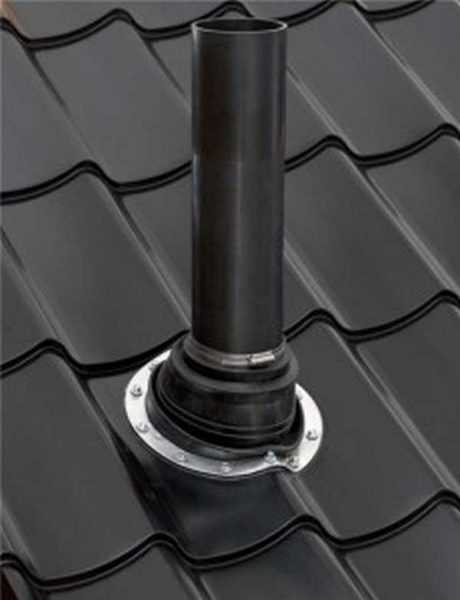

Проход крыши сэндвич трубой – Как сделать проход дымохода через кровлю своими руками? Принцип правильного монтажа

Перед тем как создать сэндвич дымоход, лучше сделать разметку на вертикальной оси трубы. Это необходимо для обеспечения правильных проемов в самом перекрытии и в кровле, с учетом всех элементов теплоизоляции. Материалы типа сэндвич очень популярны среди потребителей, благодаря своим положительным характеристикам.

Если проход обустраивается при помощи ската, то используют металлический лист с внутренней стороны, делая в нем овальное отверстие. Крепление его производится при помощи саморезов. Перед установкой листа, проем заполняют негорючим изоляционным материалом. Поверх листа устанавливают свинцовую крышную разделку.

Итог

Если придерживаться всех технологических правил, то вполне можно выполнить обустройство дымохода собственными силами, и избежать нежелательных негативных последствий. Правильно сделанный узел прохода обеспечит надежную изоляцию и продлит срок эксплуатации всего дымохода.

Из видео вы узнаете всё о проходе сэндвич-трубы.

Проход сэндвича через крышу: особенности

Вы построили баню (дом либо другое строение) и собираетесь установить утепленный дымоход, выполненный из нержавеющей стали? Значит, вам будет интересно узнать, как правильно выполнить проход сэндвича через крышу и другие особенности его устройства.

Отличным решением организации газоотведения от отопительных печей и каминов является установка сэндвич дымохода, который не нуждается в постоянном обслуживании и дополнительном уходе.

Особенности такой конструкции

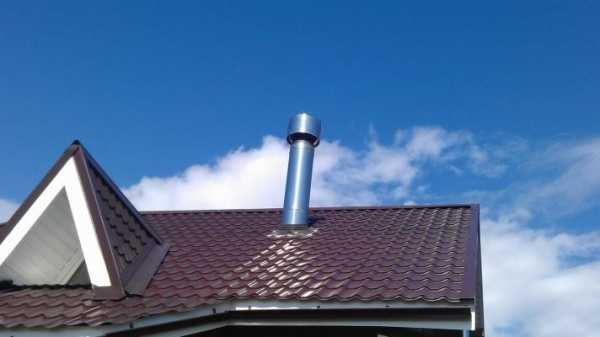

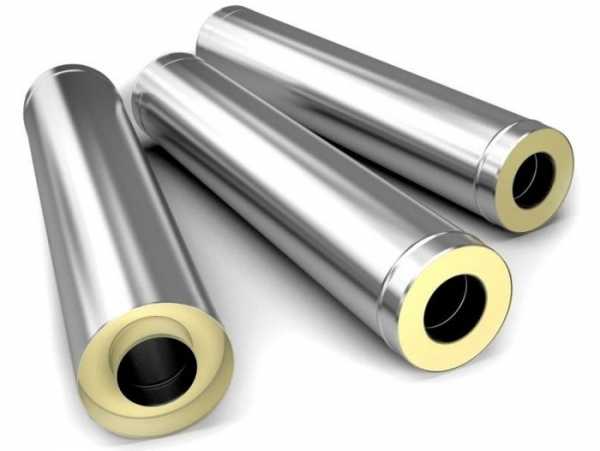

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

• возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
• наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

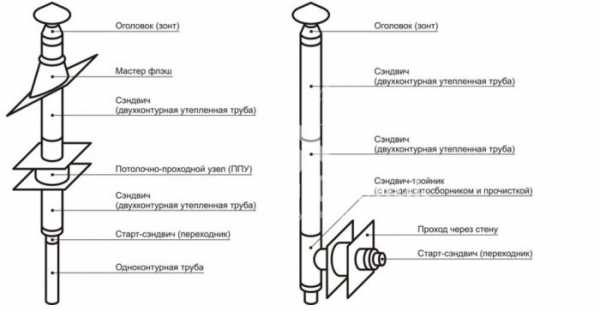

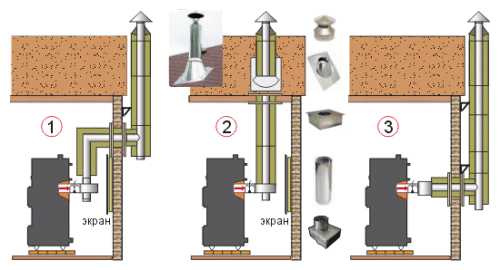

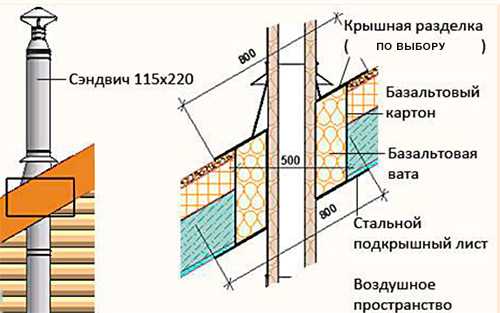

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

• электролобзик;
• карандаш или маркер;
• рулетка;
• уровень;
• болгарка;
• шуруповерт.

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

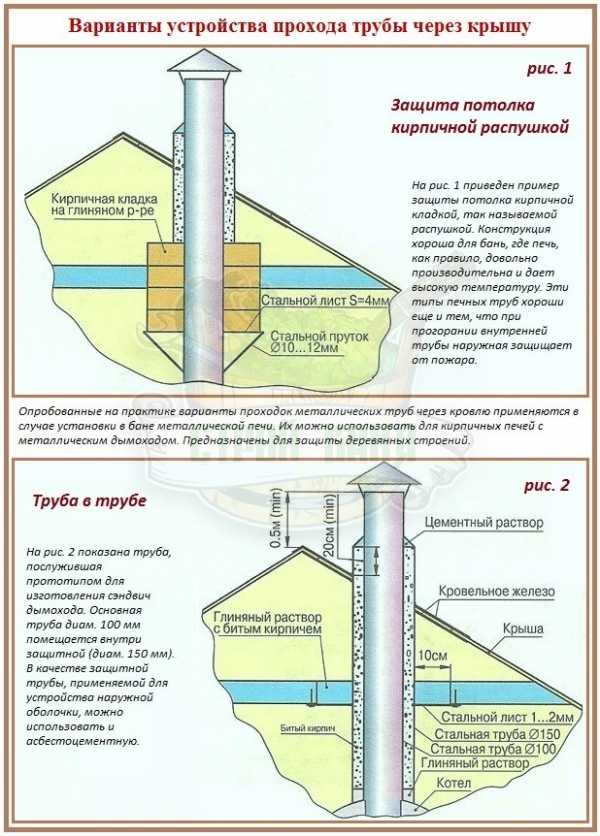

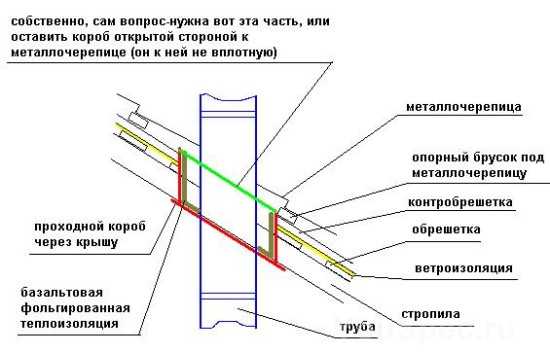

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

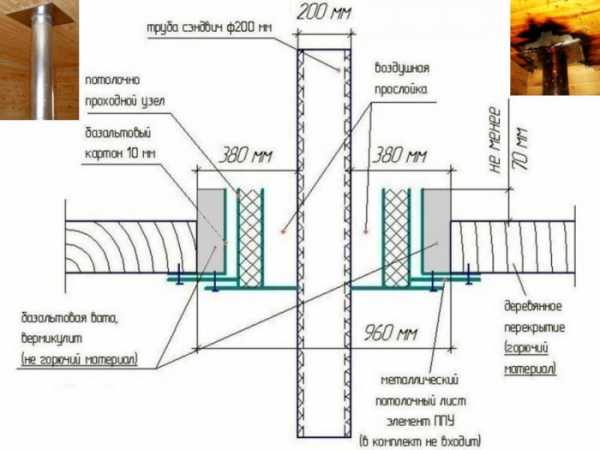

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

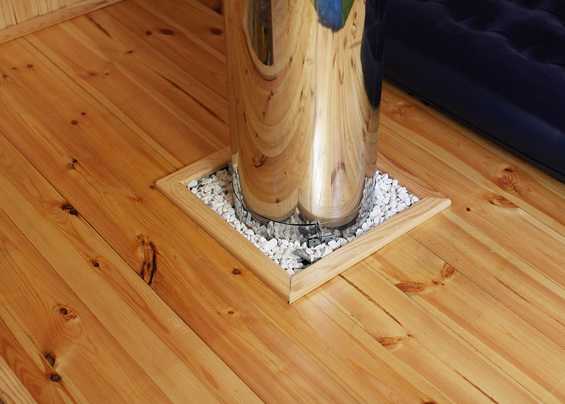

1. В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
2. Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
3. Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

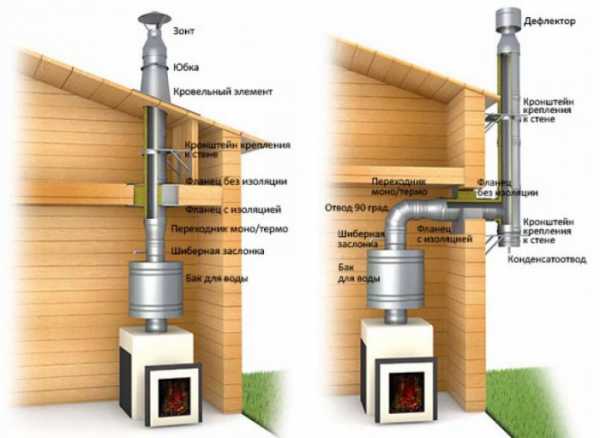

Виды расположения сендвич-дымоходов.

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.

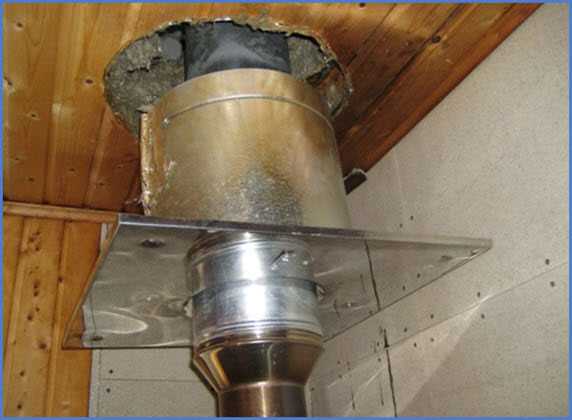

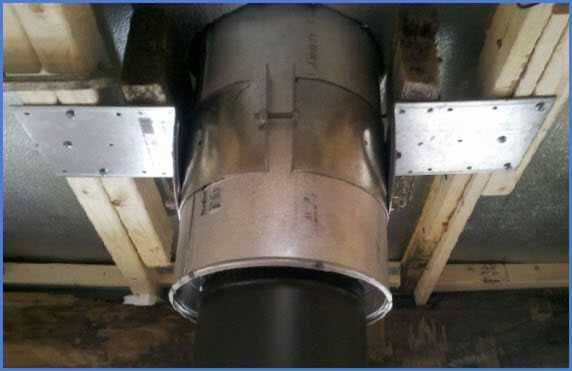

Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:

• чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
• чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов — использование специальной системы дымохода (двустенной, сэндвич).

Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).

Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.

Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.

Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.

1metallocherepica.ru

Монтаж дымохода из сэндвич труб через крышу правильно

Последние несколько лет дымоходы стали изготавливать с использованием сэндвич-трубы. Людей привлекает ее внешний вид, небольшая стоимость и большой срок эксплуатации.

Очень важным фактором является возможность выполнить установку сэндвич дымохода своими руками.

Безусловно, монтаж такого дымохода требует определенных навыков в строительстве и знания некоторых нюансов. Однако при большом старании такую работу можно сделать самостоятельно. Главное разобраться как это правильно делать и не терять из внимания технику безопасности и соблюдать противопожарные нормы. Внимательно следите за изоляцией дымохода.

Как провести дымоход сквозь крышу

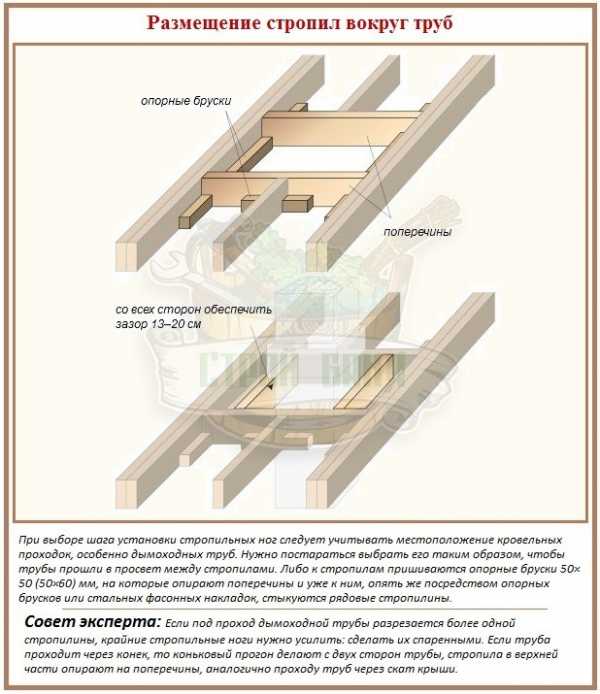

Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия.

Труба должна находиться между этими деталями. Наружная стенка дымохода не должна касаться горючего элемента. Должно быть выдержано минимальное расстояние в пределах 13 см. Причем горючий элемент обязательно должен иметь утеплитель. Для выполнения такого требования очень часто требуется сделать смещение трубы. Для этого трубу в двух местах проводят под углом 45 градусов.

[important]Важно! Монтаж дымохода из сэндвич-труб через крышу начиная с твердотопливного котла выполняется стальной трубой для дымохода, не имеющей утепления. Ее хорошо видно на представленной фотографии. Она выкрашена в черный цвет. На конец трубы устанавливается переходник для сэндвича. Проходной узел соединяется с сендвичной дымовой трубой, имеющей утепление.[/important]

Специальное отверстие делается в потолке. Оно должно быть сделано с учетом пожарных стандартов. Расстояние от дымохода должно превышать 250 мм, причем перекрытие необходимо закрыть теплоизоляционным материалом.

По краям отверстие защищают пожаробезопасным теплоизоляционным материалом – минеритом. Его можно прибить обыкновенными гвоздями или воспользоваться саморезами.

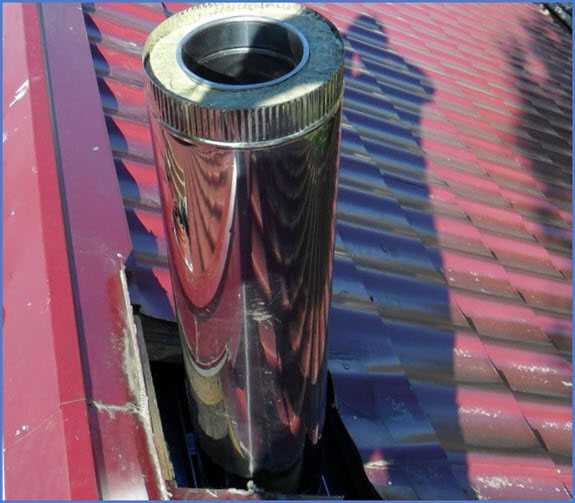

Сэндвич вставляется в сделанный короб. Ее направление делается вертикальным, отклонения не допускаются.

Трубу не нужно фиксировать очень жестко и прочно, достаточно просто создать направление. От падения ее будут держать 2–3 планки. Зато движение по вертикали будет полностью свободным. Такая конструкция делается для того, чтобы труба могла двигаться вверх или вниз. Нагреваясь, труба увеличивается в длине, а это требует дополнительного пространства и свободы передвижения.

Свободное оставшееся пространство закрывают базальтовой ватой. Можно засыпать все керамзитом или гранулами вспененного стекла.

Несколько лет назад использовали обыкновенный песок. Однако он постепенно высыпался через имеющиеся щели. Сегодня от этого варианта полностью отказались.

Лицевая сторона обертывается нержавейкой. Под этим листом делается негорючая прокладка. В прежние годы прокладка делалась из асбестового листа. Сегодня асбест считается канцерогенным веществом, поэтому его заменили минеральной ватой.

Можно воспользоваться и другим способом. Края отверстия закрыть минеральной ватой, и только потом установить собранный проходной узел, изготовленный из листовой нержавейки.

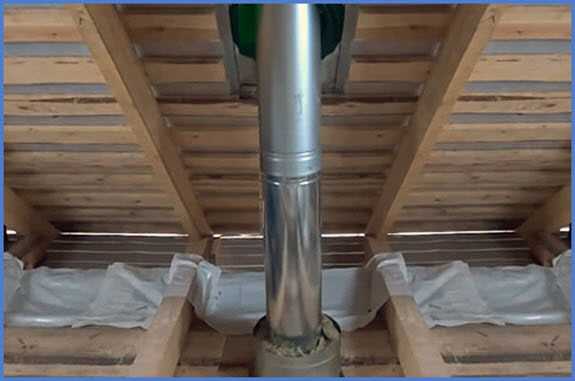

После вывода трубы в чердачное помещение делается отверстие, проходящее через кровельный пирог. Надрезается гидроизоляция по типу «крест-накрест». Получившиеся треугольники аккуратно заворачивают и затем фиксируют строительным степлером. Открывшуюся обрешетку обрезают, выдерживая расстояние до дымохода более 13 см.

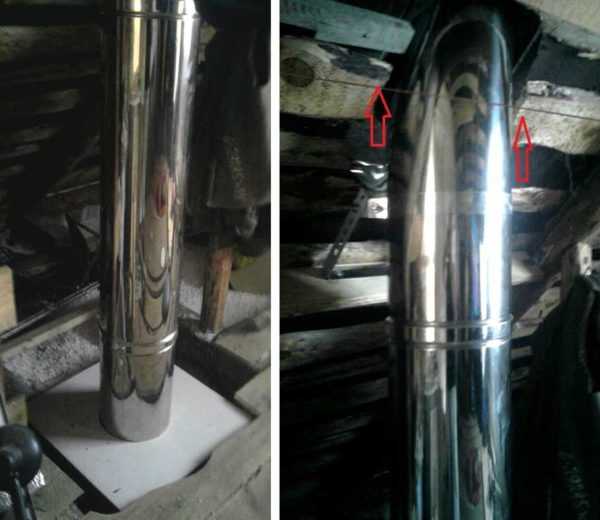

Правая фотография (красные стрелочки) показывает неправильно сделанный проход трубы через кровлю. Расстояние, отделяющее трубу от досок, сделано очень маленьким. При правильном изготовлении края оббиваются минеритом, выдерживается пожарный норматив. На следующей фотографии показано правильное изготовление прохода.

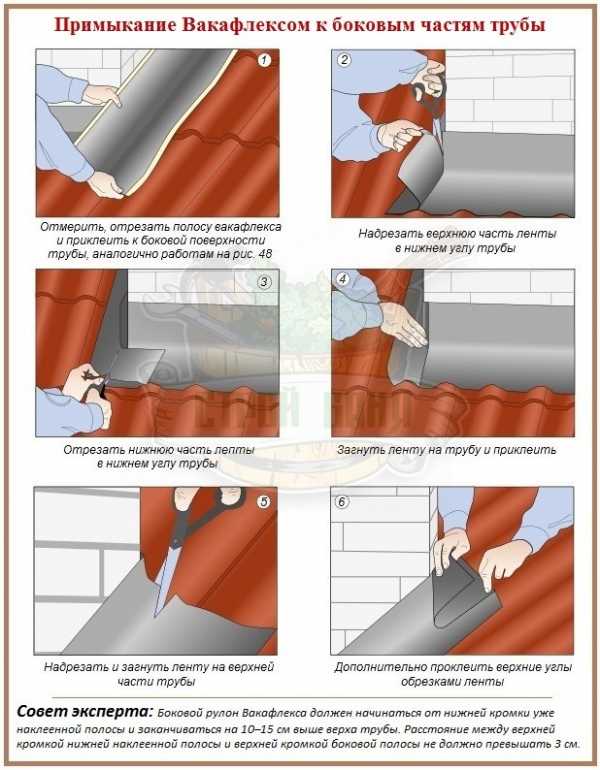

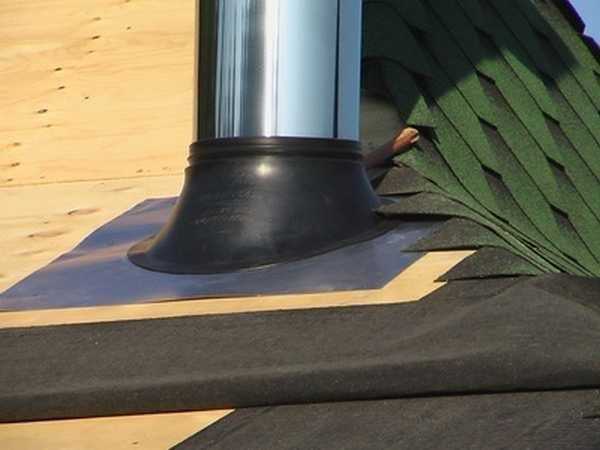

После того как будет сделан кровельный настил, труба закрывается мастер-флешом. Делается соответствующая юбка, соответствующая форме кровли.

Место соединения трубы и резиновых прокладок обрабатывается термостойким герметиком.

Модули сэндвича должны быть стянуты хомутами. Внутренний дымоход также может стягиваться с их помощью.

Завершение монтажа

После завершения сборки нужно удалить с трубы защитную пленку. Идеальной считается длина дымохода начиная с колосника и заканчивая оголовком в пределах 5–6 метров. На эту величину нужно обратить особое внимание. Затем делается герметизация всех зазоров и имеющихся швов.

Операция выполняется жаропрочным герметиком, предназначенным для обработки дымоходов. Он способен выдержать нагрев трубы более 1000 градусов. Обработка герметиком происходит следующим образом:

• Внутренние трубы. Покрывается внешняя поверхность верхней части;
• Наружные трубы. Обрабатывается одна наружная поверхность.

Место соединения двустенной трубы с другими деталями обрабатывается только с наружной стороны всей окружности;

Места совмещения модулей и одностенной трубы герметизируются согласно последнему варианту.

После завершения всех работ требуется обязательно проверить состояние опасных участков на выдержку температуры.

Для облегчения обслуживания дымохода предусматривается установка специальной ревизии. Эта деталь имеет съемную часть или оборудуется отверстием, имеющим открывающуюся дверцу.

Типовые ошибки

Когда устанавливается дымоход в деревянном доме, нужно строго соблюдать пожарную безопасность. Очень важно правильно сделать и обработать проход сэндвич-трубы сквозь перекрытия, сделанные из дерева.

Эти места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.

Чтобы облегчить работу довольно часто устанавливается специальный готовый узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка делается для выполнения определенных действий:

• Если происходит усадка дома и его деформация, дымоходная труба должна сохранить свое первоначальное положение;
• ППУ защищает деревянные перекрытия и не допускает их возгорания.

Когда проводятся работы по установке дымоходной трубы, делается проход с нарушением перекрытий и кровли, нужно обязательно соблюдать все пожарные требования.

Лучшим вариантом для прокладки дымохода считается установка специальной системы типа сэндвич.

Все проблемы появляются, только если при монтаже применялись теплоизоляционные материалы низкого качества.

К примеру, установка обычной общестроительной изоляции вместо специального негорючего материала.

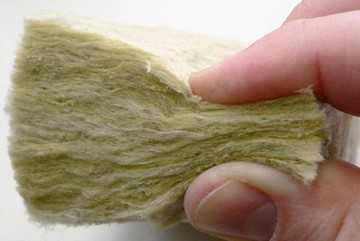

Одним из вариантов такой изоляции считается базальтовая вата.

Иногда она используется неправильно. Этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы, изоляция начнет накопленное тепло отдавать обратно. Дымоход начнет перегреваться.

Чтобы этого не происходило, требуется установить специальную стальную гильзу. Она должна закрывать разделочный изоляционный слой. В качестве теплоизоляции можно взять суперизол.

Гильза должна иметь вид цилиндра. Высота изделия должна равняться толщине разделки. Гильза не даст возможности подняться температуре, и будет отводить тепло от разделки.

Очень важно, чтобы вокруг гильзы была сделана микровентиляционная система, представляющая собой воздушную прослойку, небольшой толщины – 3 мм. Воздух, двигающийся вокруг гильзы, будет ее охлаждать, в результате произойдет снижение температуры.

Установка гильзы позволит пользоваться отопительным прибором длительное время без возможного перегрева.

Похожие статьи:

vseprotruby.ru

Проход дымоходной трубы через кровлю разных типов

В постройках с печным отоплением, таких как частный дом, баня и другие, требуется сооружение дымовой трубы и организация её вывода наружу. Обустраивая проход трубы через крышу, необходимо соблюдать определённые нормы, чтобы обеспечить безопасность и сохранить защитные свойства кровли.

Проход дымохода через кровлю

Дымоход предназначен для вывода продуктов сгорания топлива (угля, газа, дров, торфа) и образования печной тяги. Способ вывода трубы через кровлю определяется на этапе проектирования. Главным условием при этом является обеспечение пожаробезопасности крыши, особенно на её стыке с трубой, а также защита стыка от попадания в него атмосферной влаги и накапливания конденсата. Высота трубы назначается нормами СНиП и зависит от расстояния, на котором она находится от конька крыши:

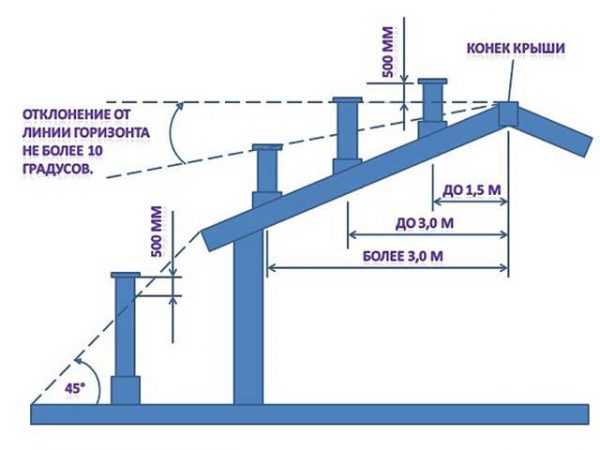

• если расстояние от центра трубы до конька не более 1500 мм, то высота трубы над коньком должна составлять не менее, чем 500 мм;
• при расстоянии между центром дымохода и коньком крыши от 1500 до 3000 мм высота трубы совпадает с высотой конька;
• если расстояние превышает 3000 мм, высота дымовой трубы должна быть не ниже, чем линия, проведённая от конька под углом 10°.

Подробнее о расчёте высоты дымохода, читайте в нашей статье — Как самостоятельно рассчитать высоту дымохода.

Чем меньше расстояние от трубы до конька, тем больше должна быть высота трубы.

Узел прохода дымовой трубы

Этот элемент может располагаться в разных местах крыши. Одним из предпочитаемых кровельщиками вариантов считается прохождение дымовой трубы прямо через конёк. Этот способ отличается самым лёгким монтажом и позволяет избежать скопления снега над стенкой трубы. Недостатком такого расположения является понижение прочности стропильной системы, в которой коньковая балка или отсутствует, или распиливается и закрепляется двумя опорами по бокам выхода трубы, что не всегда возможно реализовать.

Чаще всего трубу располагают поблизости от конька. Так дымоход меньше всего подвергается действию холода, а следовательно, скоплению внутри конденсата. Недостатком такого расположения станет то, что чем ближе к коньку будет находиться труба, тем высота её должна быть больше, а значит, возведение потребует дополнительных средств.

Не рекомендуется проводить дымоход через ендову, так как в этих местах может накапливаться снег, что приведёт к нарушению гидроизоляции и возникновению протечек. Кроме того, на стыке скатов сложно организовать короб дымовой трубы. Не стоит располагать дымоход и в нижней части ската — он может быть повреждён сходящим с крыши снегом.

Материал, из которого сделана труба, также влияет на организацию системы её вывода. Обычно трубы изготавливаются из металла, асбестоцемента или огнеупорного кирпича, но иногда встречаются и керамические. Способы их гидроизоляции будут различными. Кроме того, каждый вид топлива имеет определённую температуру сгорания, и это тоже необходимо учесть при сооружении дымохода.

В зависимости от формы дымоходной трубы отверстие для вывода может быть квадратным, круглым, овальным или прямоугольным. Чтобы оградить покрытие кровли от действия повышенных температур и защитить её от возгорания, вокруг дымохода устраивают короб. Происходит это следующим образом:

1. Справа и слева от трубы устанавливаются дополнительные стропила.
2. Внизу и вверху укладываются горизонтальные балки на таком же расстоянии и подобного сечения. Расстояние между балками короба и стенками трубы определяется СНиП и составляет 140–250 мм.
3. Внутри короб заполняется негорючим утепляющим материалом, например, каменной или базальтовой ватой. Стекловолокно при этом использовать не рекомендуется ввиду его лёгкой воспламеняемости.

Необходимо учесть, что сооружение короба может нарушить вентиляцию подкровельного пространства, поэтому можно установить дополнительные вентиляционные системы.

Видео: особенности монтажа узла прохода дымовой трубы

Особенности вывода дымохода через разные типы кровли

Обустраивая проход дымоходной трубы, нужно уделить внимание защите от атмосферных осадков, которые будут стекать по трубе и крыше. Чтобы влагоизолировать соединение трубы и кровли, вокруг дымохода устраивают защитный фартук. Эта технология сходна для крыш с различным покрытием.

Металлочерепичное покрытие

Металлочерепица — популярный кровельный материал, представляющий собой тонкие стальные, алюминиевые или медные листы, покрытые защитным слоем.

Вывод квадратной или прямоугольной трубы

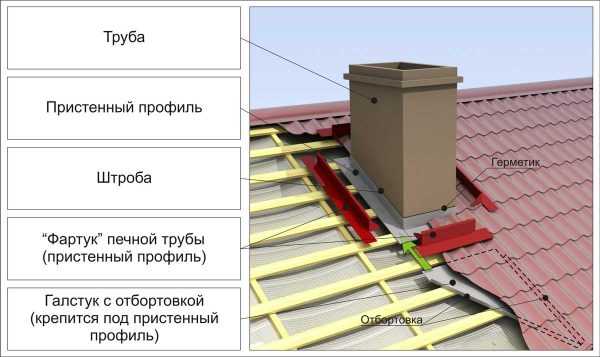

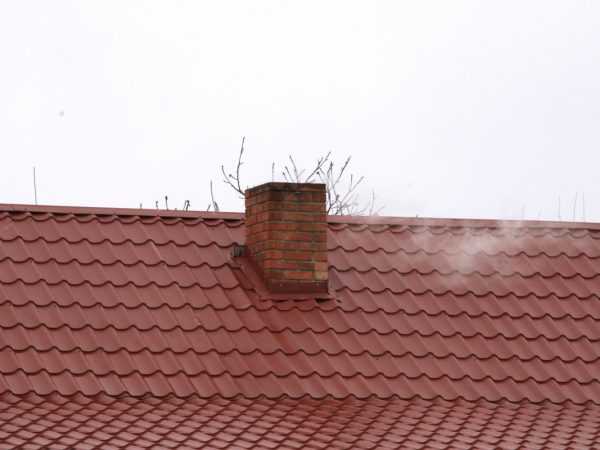

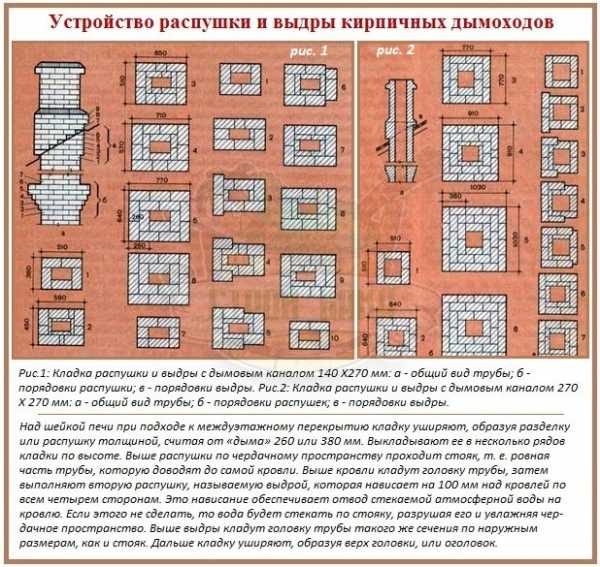

Если труба сделана из кирпича и имеет в сечении квадрат или прямоугольник, для её проведения через металлочерепичную крышу можно применять материалы, входящие в комплект с покрытием. Так как кирпичные дымоходы могут иметь нестандартные размеры, перед выводом часть листов покрытия снимается или вырезается отверстие большей площади.

Для гидроизоляции стыка используются специальные эластичные ленты с клеящим слоем, нанесённым на одну из сторон. Один край ленты клеится на основание трубы, другой — на кровельную обрешётку. Сверху край фиксируется металлической планкой, которая прикрепляется термоустойчивыми дюбелями к стенке трубы. Все стыки промазываются герметиком.

Фартук для квадратной или прямоугольной трубы возможно сделать и своими руками. Его изготавливают из гладкого металлического листа такого же цвета, что и основное покрытие. Верхний край фартука заправляется под ряд металлочерепицы, расположенный выше, чтобы стекающая сверху вода не попадала под него. Если труба располагается вблизи от конька, край фартука можно заправить под конёк или перегнуть на другую сторону. Для защиты проходного отверстия от осадков под фартуком устанавливают галстук.

Вывод дымовой трубы лучше организовывать до укладки металлочерепичного покрытия.

Проведение трубы круглого сечения

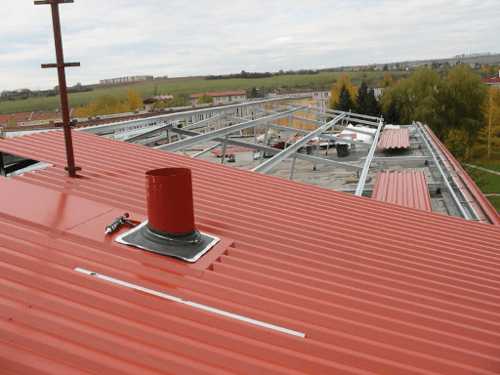

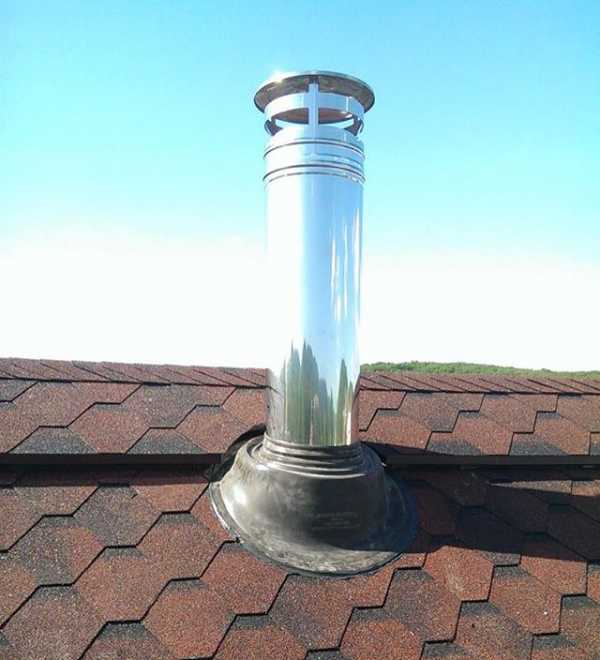

При выводе дымохода круглого сечения или сендвич-трубы через металлочерепичную кровлю чаще всего используются кровельные проходки, соединённые с колпаком, через который проводится труба. В покрытии прорезается аккуратное круглое отверстие по размеру дымохода, на трубу надевается универсальный стакан или мастер-флеш, стыки герметизируются.

Видео: герметизация прохода кирпичной трубы через металлочерепичную крышу

Кровля из профнастила

Профилированный лист является одним из самых распространённых кровельных материалов. Но и в нём может возникнуть протечка, если неправильно обустроить выход дымовой трубы. Дымоход при таком виде покрытия лучше располагать вертикально. Отверстие в кровле прорезается болгаркой, при этом необходимо следить, чтобы срезанный край профнастила был без зазубрин.

Проведение прямоугольной трубы

Если необходимо организовать проход для прямоугольной или квадратной трубы, фартук можно изготовить из оцинкованного листа.

1. Из металла вырезают 4 планки, которые будут размещаться спереди, сзади и по бокам трубы.
2. Лист оцинкованной стали укладывается от нижнего края дымохода до карниза. Этот элемент называется галстуком и впоследствии закрывается кровельным материалом.
3. Планки плотно приставляются к трубе, нижняя их часть закрепляется к обрешётке, а верхняя — заводится на дымоход.
4. В стенке трубы делается штраба, в которую вставляется загнутый край планки. Вначале устанавливается нижняя планка, затем — обе боковые и верхняя. Листы подгибаются один под другой.
5. Перед укладкой профнастила место прохода дымовой трубы нужно гидроизолировать. Можно использовать обычную гидроизоляционную плёнку, которая разрезается «конвертом» и приклеивается к трубе, но оптимальнее применить самоклеящуюся гидроизоляционную ленту.

Вывод круглой трубы

При выводе трубы круглого сечения через покрытие из профнастила используют рулонную битумную гидроизоляцию или фольгированную битумную ленту. На дымоход надевается кровельная проходка, которая наклеивается на обрешётку и уплотняется термостойким герметиком. Если проход изготовлен из резины, он может плавиться от нагрева трубы, поэтому под него необходимо закрепить хомут с термостойкой прокладкой.

Видео: проведение трубы через кровлю из профнастила

Кровля из ондулина

Ондулин называют ещё «еврошифером». Особенность такого покрытия в том, что оно является горючим, и не обладает большой прочностью. Поэтому для прохода дымоходной трубы потребуется сделать отверстие в кровле большого размера и заполнить его огнестойким материалом, который будет препятствовать попаданию влаги.

Чтобы гидроизолировать стык дымохода и кровли, устанавливают металлическую крышную разделку с фартуком, края которой подводят под листы ондулина или используют эластичную ленту «Ондуфлеш». Такое покрытие требует устройства дополнительной вентиляции.

Видео: герметизация дымохода на крыше из ондулина

Как вывести трубу через мягкую кровлю

Мягкая кровля также является горючим материалом, поэтому между покрытием и дымоходом нужно оставлять зазор 13–25 мм. Гидроизоляция трубы осуществляется так же, как и при других покрытиях, только вместо эластичной ленты используют ендовый ковёр или заводят на трубу само покрытие — битумную черепицу или толь.

Этапы проведения работ по выводу дымохода через крышу

Чтобы вывести дымовую трубу через готовую крышу, необходимы следующие действия:

1. Выбирается место прохода в кровле между стропилами и поперечной балкой.
2. Монтируется короб: из брусьев сооружаются стропила, параллельные стропильным ногам, и балки. Сечение брусьев для короба берётся равным сечению стропильных брусьев. Ширина сторон короба будет на 0,5 м больше, чем диаметр трубы.
3. В скате кровли вырезается отверстие. Для этого в четырёх углах короба изнутри, в местах соединения стропила и балки, просверливаются сквозные отверстия. После этого надрезаются слои кровельного пирога по внутреннему периметру короба и по диагонали.Отверстие для прохода трубы через кровлю должно находиться между стропилами и поперечной балкой
4. Кровельный материал отгибается наружу, а изоляция — внутрь. В подготовленное отверстие вставляется труба.Стороны короба должны быть равны диаметру трубы, увеличенному на 0,5 м
5. Труба закрепляется, со стороны крыши на неё надевается гидроизолирующий пояс.
6. Заделывается короб и заполняется термоизолирующим материалом.
7. Стык герметизируется, на трубу дымохода может быть установлена крышка.После установки фланца требуемую форму ему можно придать молотком

Видео: короб для дымохода своими руками

Вывод дымоходной трубы через крышу — ответственное дело, при котором обязательно строгое соблюдение технологии монтажа, чтобы не возникла опасность протечек и разрушения трубы. Проведение работ по выведению трубы включает в себя множество нюансов, учитывающих кровельное покрытие, материал и форму трубы, способы гидроизоляции. Поэтому следует заранее изучить все этапы работ и проконсультироваться со специалистом.

stroydom.guru

проход через крышу для дымохода

Пересечение кровли трубой – один из крайне уязвимых узлов конструкции. В месте пересечения крыши дымоходом требуется отверстие, которое при нарушении правил обустройства способно пропускать воду. Неправильная герметизация пространства вокруг трубы может стать виной возгорания, а некорректная фиксация рискует превратиться в причину разрушения. Чтобы перечисленные грозные обстоятельства обошли стороной любителей русского пара, следует знать, как грамотно производится установка трубы в баню через кровлю. Соблюдение правил устройства этой весьма важной проходки избавит от массы серьезных передряг и траблов.

Принципы обустройства кровельных проходов

О способе вывода дымоходной трубы из бани следует задуматься в период проектирования крыши. Доскональная проработка проекта и расчеты нужны, чтобы исключить возникновение внушительных осложнений во время реализации строительства.

Конструкциям и функциональным агрегатам банной постройки предстоит работать «в одной упряжке», потому необходимо учитывать их взаимно направленное воздействие. Нельзя забывать о том, что стропильную систему сооружают из пиломатериалов, а на древесину крайне негативно влияет температура, свойственная дымоходным трубам в период эксплуатации, и влага, способная проникать через зазоры в кровле.

Дымовую трубу из бани можно вывести через несущую стену под углом или установить ее внутри несущей межкомнатной перегородки. В первом случае существенно снизится скорость оттока газов, что нежелательно для нормальной эксплуатации. Во втором случае ощутимо увеличится бюджет строительства пенобетонной или кирпичной постройки, а для строения из бруса либо бревна он просто неприемлем.

Проходка через один из скатов с пересечением кровельного пирога – самый распространенный и технически обоснованный вариант для банной постройки, продиктованный рядом убедительных обстоятельств:

• Согласно протоколу СНиП 41-01-2003 в приоритете строго вертикальное направление установки дымоходов, необходимое для быстрого и беспрепятственного отвода дымовых газов. Присоединять к печи трубы под углом 30º допускается, если длина наклонного отрезка дымоходного канала не превысит 1м.
• Целесообразно устанавливать печь вкупе с принадлежащим ей дымоходом в центре строения, чтобы один отопительный агрегат смог обрабатывать несколько смежных помещений. При расположении печи в центральной части постройки вертикально установленная труба выйдет через кровлю недалеко от конька.
• Высота дымохода, исчисляемая от уровня колосниковой решетки, обязана быть больше 5м. Если выводить его вбок через стену, то труба получиться излишне высокой. Отдельно стоящий объект подобной конфигурации ощутит всю прелесть ветровой нагрузки с вполне предсказуемыми последствиями.

Труба, пересекающая скат приблизительно в районе конька, меньше всего подвержена действию ветров. Основная ее масса отгорожена от атмосферных напастей, включая дожди и низкие температуры. Правда, при близком приближении к коньку дымоход будет самым высоким, значит, самым затратным. Ведь трубу, удаленную от конька на расстояние до 1,5м, нужно будет вывести над вершиной крыши еще минимум на 0,5м.

Но если мы не забыли о пятиметровом техническом регламенте длины дымохода, то сумма расстояния от колосника до потолочного перекрытия, высоты чердачного пространства и величины отрезка, выведенного над кровлей бани, округленно даст как раз эти самые 5м.

Второй увесистый минус заключается в том, что проход через крышу для дымохода нарушает целостность перекрытия вместе с кровельным пирогом. При неправильном обустройстве сформированное отверстие будет свободно пропускать воду внутрь и выводить из бани тепло наружу. К тому же проходка осложняет укладку и штучных, и крупнолистовых покрытий, хотя практически для всех их видов сейчас выпускаются специальные фасонные элементы, предназначенные для оформления и герметизации дымоходов.

Дымоходы для бань, как и для прочих эксплуатируемых строений, сооружаются из негорючих материалов. По традиции возводят из кирпича с внутренним вкладышем из одностенной металлической трубой или собирают из модулей типа сэндвич заводского производства. Модуль сэндвич-дымохода состоит из двух различающихся по диаметру труб, меньшая из которых вложена в бóльшую. Между трубными стенками проложен слой негорючей теплоизоляции, исключающей перегрев дымохода и препятствующей потерям тепла.

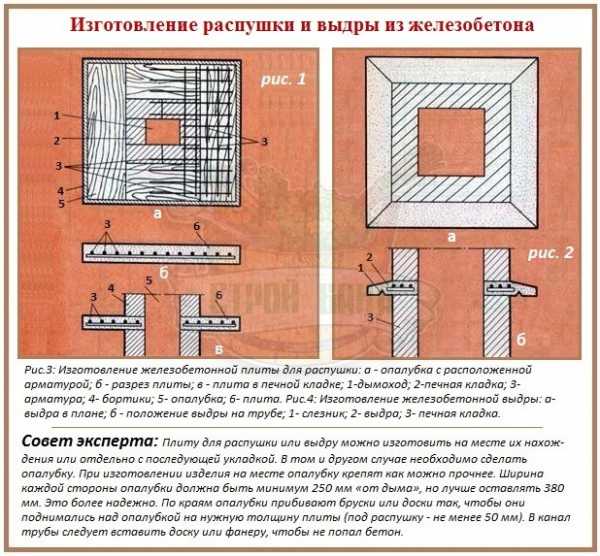

Несмотря на относительно низкую температуру газов в отводящей трубе и применение негорючих материалов в устройстве дымоходов, прямой контакт их с возгораемыми элементами категорически запрещен. Между поверхностью конструкций и стенками дымоходов должна быть соблюдена отступка – расстояние, величина которого зависит от возгораемости и невозгораемости материала.

Величина отступки от наружной поверхности кирпичного дымохода регламентируется СНиПом 41-01-2003. Им же оговорен предел: расстояние между наружной стенкой трубы и расположенным напротив элементом должно быть минимум на 7см больше, чем толщина пересекаемой конструкции. Насколько нужно отступить при установке сэндвич-трубы, оговаривается в инструкции производителем.

Пространство между трубой пересекаемыми ею утепленными перекрытиями и кровлями заполняется негорючей теплоизоляцией: минватой или стекловатой. Район примыкания к сэндвич трубе оформляется самодельными или фабричными коробами, сделанными из негорючих материалов. Вокруг кирпичной трубы сооружается утолщение – так называемая распушка. Ее выкладывают из кирпича или устраивают из небольшой ж/б плиты, залитой в специально сделанную опалубку по размерам конкретной проходки.

Если дымоход обустраивается в строящейся бане, необходимо учитывать разницу усадок материалов стен и трубы. Между трубами и пересеченными конструкциями не должно быть жесткого соединения. Зазор для возможности самостоятельного передвижения должен остаться между трубой типа сэндвич и коробом, зафиксированном на перекрытие. В кирпичном варианте распушка является частью дымохода. Потому зазор оставляют между ней и торцами проходки.

Способ обустройства прохода трубы со стороны улицы определен разновидностью дымохода:

• Для обрамления кирпичных труб применяются металлические фартуки, части которых соединяются лежачим фальцем. Компоненты фартука вырезаются из листовой черной или оцинкованной жести. Верхняя часть жестяного обрамления заходит на вертикальные стенки трубы, нижняя ложится на скат крыши. Задняя деталь фартука заводится под покрытие. Боковые детали и передний элемент укладывается сверху, чтобы стекающая дождевая и талая вода не проникала в кровельный пирог и в помещения. Верхняя кромка фартука заводится в штрабу, выбранную в кирпичной кладке, затем заливается герметизирующим средством.
• Для обрамления круглых труб, к примеру, керамических или асбестоцементных, в зоне разделки устанавливается труба большего диаметра. Зазор между нею и дымоходом заполняется эластичным герметиком или расплавленной битумной мастикой. В щель внушительных размеров перед заливкой герметизирующего состава надо зачеканить льняной паклей, веревкой или подобным материалом, предварительно пропитанным битумом или масляной краской. Поверх заполненного паклей зазора заливается герметик или цементно-песчаная смесь.

Заметим, что при обустройстве кирпичного дымохода для крепления фартука нельзя закладывать деревянные пробки. И еще запрещено шробить в швах кладки – только в кирпиче.

Необходимость отступать от пересекаемых конструкций учитывается при проектировании возгораемого перекрытия и стропильной системы. Шаг их установки следует рассчитывать так, чтобы труба прошла в просвет между балками и стропилами.

Если достичь этого не удалось, деревянные элементы в зоне проходки разрезаются. Для этого сначала к соседним стропилинам пришиваются опорные бруски 50×60 или 50×50мм. С их помощью фиксируются поперечины, к которым уголками или аналогичными опорными брусками крепятся части разрезанной стропильной ноги.

Соседние стропилины рекомендовано усилить путем пришивки дополнительной доски, что особенно следует сделать, если разрезать приходится больше одной стропильной ноги.

Примыкания к кирпичной трубе

От качества выполнения кровельных примыканий зависит герметичность дымоходной проходки. Надежно защитить от атмосферной воды, пыли, потерь тепла необходимо и утепленные, и холодные конструкции. В грамотно подготовленном узле прохода печной трубы через кровлю не должно быть возгораемых материалов типа полиэтиленовой пленки. Нежелательно нахождение там медленно затухающих и оплавляющихся материалов.

Стандартные способы организации прохода

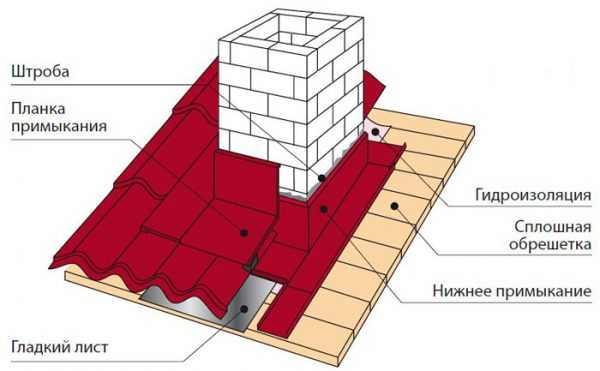

Пароизоляционная прослойка должна быть загодя разрезана конвертом над проходкой. Ее края надо прикрепить степлером к близлежащим элементам стропильной системы. Вокруг кровельных проходов устраивается сплошная обрешетка и укладывается дополнительный гидроизоляционный ковер. Водоотталкивающий ковер по аналогии разрезается конвертом. Потом по периметру отверстия откладывают около 10см для заведения их на вертикальные стенки трубы. Лишнее отрезают.

О том, как установить трубу в баню черех кровлю, можно узнать из статьи https://stroy-banya.com/delaem_pech/ustanovka-truby-v-banyu-cherez-krovlyu.html

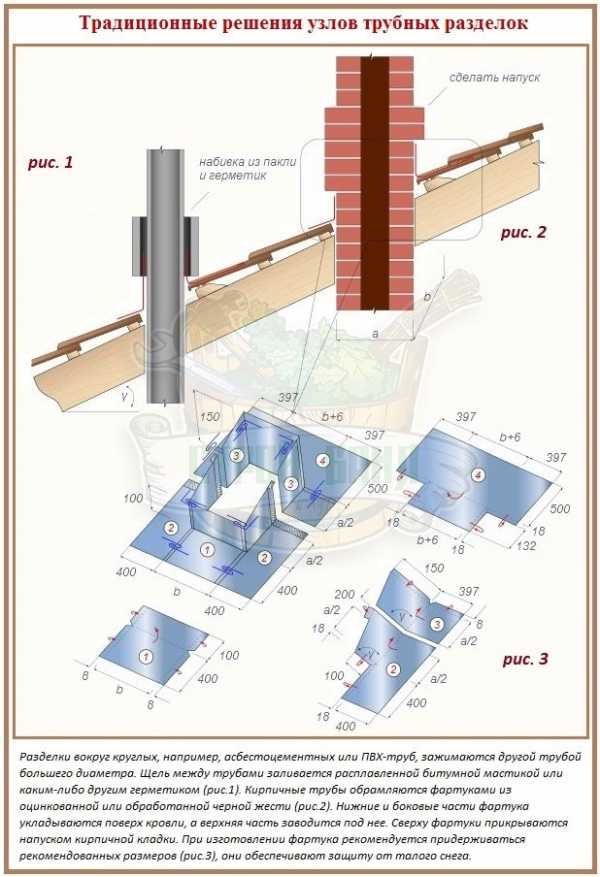

При укладке практически всех видов кровельных покрытий трубные разделки выполняются по аналогичным схемам. Вокруг дымохода обязательно оставляют зазор в 2-3см для свободного передвижения конструкций во время усадки. Кроме вышеописанной классики с фартуком из оцинкованного металла в обустройстве примыканий могут теперь применяться:

• Самоклеящиеся ленты с торговой маркой «Вакафлекс» в паре с планками «Вака».
• Самоклеящиеся свинцовые полосы.
• Доборные детали, выпускаемые специально для определенной марки кровельного покрытия.

Исключение – битумная черепица, при использовании которой допускается изготовление фартука не из кровельной стали, а из гидроизоляционного ковра. Его можно банально приклеить к стенкам дымохода мастикой. Перед укладкой гибкого штучного покрытия вокруг трубы устанавливается плинтус или треугольная в срезе рейка для обеспечения стока воды. Затем монтируются или приклеиваются составляющие фартука.

Самоклеящаяся лента с планками

Средство гидроизоляции «Вакафлекс» представляет собой армированную алюминиевой сеткой полимерную мастику. Поставляется в виде ленты шириной 28см, на тыльную сторону которой нанесены полосы клейкого вещества. Чтобы материал не склеился прежде времени, тыл его покрыт защитной пленкой. Лента приклеивается к покрытию путем прикатывания роликом.

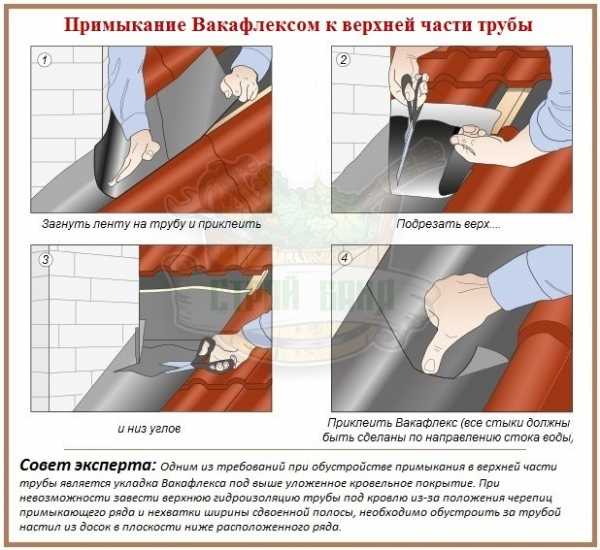

Процедура приклеивания гидроизоляционной ленты производится в следующем порядке:

• Полосу отрезаем по размеру трубы с напусками по 5см с обеих сторон.
• Сгибаем отрезанный кусок вдоль длинной стороны так, чтобы получилось нечто вроде металлического уголка с шириной верхней полки 15-16см.
• Прикладываем наш «уголок» к нижней стенке трубы широкой частью.
• Аккуратно снимаем защитную пленку и прикатываем ленту роликом к смежным поверхностям трубы и покрытия, не приклеивая напуски.
• Посредством растягивания материала добиваемся плотного прилегания к профильным поверхностям, если они есть.
• Напуски надрезаем под 45º, не доходя до пересечения линии трубы и ската приблизительно 1см.
• Оставшиеся по бокам куски материала заводим на смежные стенки трубы и прикатываем.
• Для примерки по факту приложим рулон с лентой к нижнему краю уже приклеенной полосы. Приклеенная к скату часть «уголка» составляет примерно 10-12см. На столько см должна быть удлинена боковая часть примыкания. По полученному размеру идентичные детали.
• Делаем из обеих деталей «уголок». Опытным путем подбираем размер полок. Желательно, чтобы кромки нижней и боковых частей обрамления в точках состыковки оказались практически на равнозначном уровне.
• С нижней стороны отрезали прямоугольник для приклеивания поверх уже имеющейся полосы.
• Для крепления к верхней стенке трубы надрезали так же, как и в случае фиксации краев первой полосы.
• Примерили, подогнали, где надо растянули, прикатали, приклеили.
• Заднюю полосу примериваем по месту, приклеиваем и заводим под покрытие.

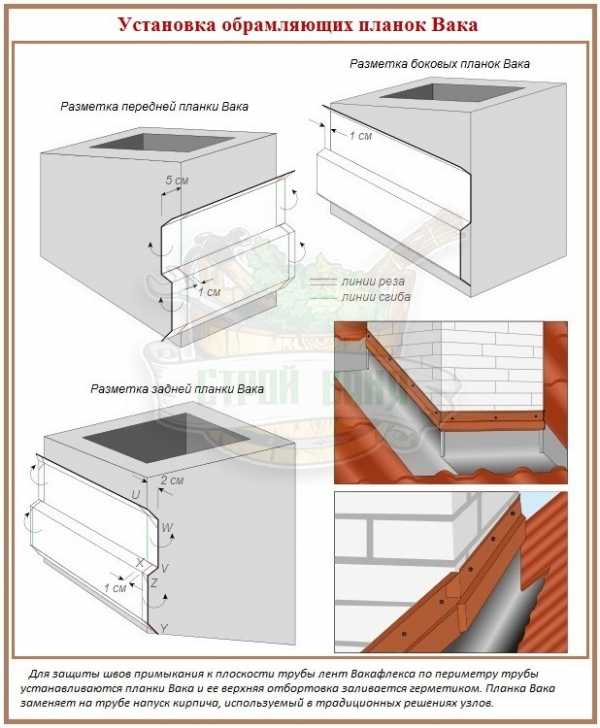

Поверх приклеенной гидроизоляции устанавливаются планки, верхний бортик которой после установки заливается герметизирующим составом. Монтируется она по равнозначной схеме. Сначала выкраивается и крепится нижняя деталь с напусками по 5см с каждой стороны, потом боковые, в завершении верхняя. Только для напуска верхнего и боковых элементов оставляют по 1-2см. Раскраивают планки по результатам фактической примерки, крепят шурупами к стенкам дымохода.

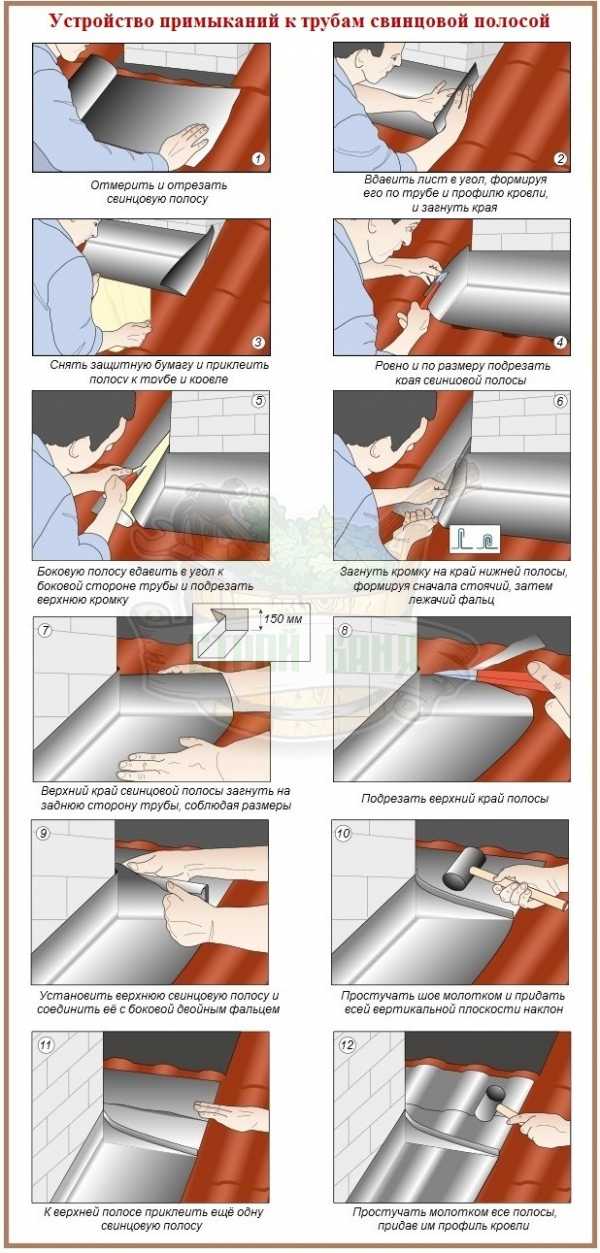

Обрамление свинцовой полосой

Приклеивать свинцовую полосу после установки дымохода через кровлю следует на сухую, очищенную от пыли и технических загрязнений поверхность. В сырую погоду перед работой на основание надо нанести грунт для оптимизации адгезии. При показаниях термометра ниже +8ºС свинцовые полосы не применяются. Свинцовое обрамление не относится к разряду эластичных материалов. Следовательно, крепить его нужно только к одной из смежных поверхностей на случай усадки.

Алгоритм оклеивания свинцовой полосой:

• Нижнюю деталь свинцового обрамления выкраиваем с минимальными напусками по 10см с обоих краев.
• Не снимая с тыла защитной пленки, прикладываем отрезанную полосу к трубе так, чтобы на вертикальную стенку пришлось около 10см.
• Профилируем полосу, стремясь полностью повторить расположенную под ней поверхность. Профилирование производим, продвигаясь от центральной части к периферии.
• Снимаем с обратной стороны пленку, прикладываем деталь фартука на место и, аккуратно надавливая, приклеиваем свинцовую полосу к области сопряжения кровли с трубой.
• Чертим линию для подрезки излишков приклеенного листа. От верхнего края отступим 3см и проводим линию до точки пересечения с трубой.
• Надрезаем по вычерченной линии и приклеиваем.
• Выкраиваем боковые листы. Прикладываем полосу к трубе сбоку так, чтобы линия торцового среза материала совпала с нижней кромкой приклеенной детали. С противоположного края выкраиваемая полоса должна быть длиннее трубы на 15см.
• По отмеченным результатам примерки вырезаем две симметричные боковые детали. Прикладываем их поочередно к месту установки, учитывая, что верхние кромки деталей на углах трубы желательно расположить на одном уровне. Профилируем, снимаем пленку с тыла, клеим.
• Выступающие части боковых полос загибаем, формируя из них лежачие фальцы.
• Верхний край каждой боковой детали загибаем складкой и заводим ее за верхнюю стенку трубы.
• Подрезаем верхний край боковой детали под углом. Отступим от края верхней кромки 3-5см, проведем от них линию до пересечения с трубой.
• Выкраиваем заднюю полосу с учетом того, что ее края обязаны перекрывать боковые детали. На вертикальную стенку трубы верхняя деталь должна заходить на 15см. И еще 2 см нужно оставить для формирования фальцевого шва. Профилируем деталь, отделив пленку, приклеиваем.
• Огибаем верхним краем задней детали выступающие части боковых полос по принципу создания лежачего фальца. Постучим по шву киянкой для красоты и надежности.
• Верхнюю деталь свинцового фартука усилим путем приклеивания на нее еще одной полосы, с каждого края которой прибавим по напуску в 5см для прочного присоединения к кровле.

Крепление защитного фартука из свинцовой полосы при необходимости можно усилить оцинкованными саморезами.

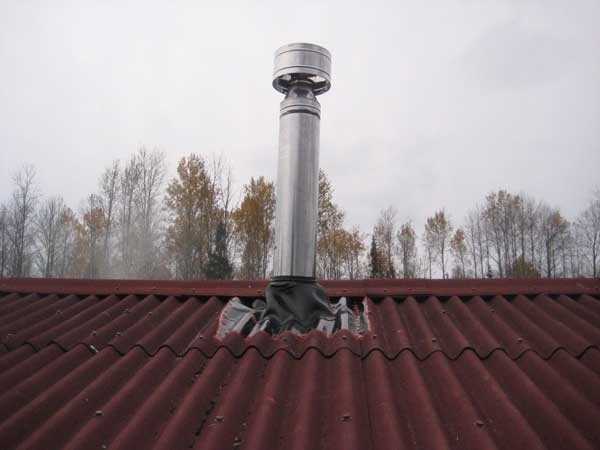

Кровельная проходка сэндвич дымохода

Принципиально схема обустройства кровельной проходки трубы типа сэндвич мало чем отличается от вышеописанных случаев. При выполнении отступов и примыканий так же следует соблюдать предписания СНиП 41-01-2003. Разберем стандартный для бани случай с пересечением дымоходом чердачного перекрытия и ската.

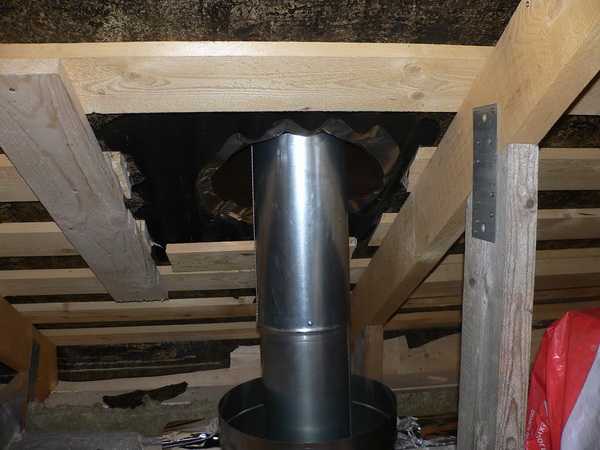

Проходку сэндвич трубы через толщу чердачного перекрытия разумнее и легче всего выполнить с помощью ППУ — потолочно-проходного узла заводского изготовления. Стенки и плоскости готового изделия выполнены из минерита или оцинкованной стали. В целях экономии и при желании проявить собственные способности аналогичный металлический ящик можно сделать самим. Задача ППУ заключается в заполнении пространства вокруг трубы, которое надо не только заполнить, но и обеспечить должную теплоизоляцию.

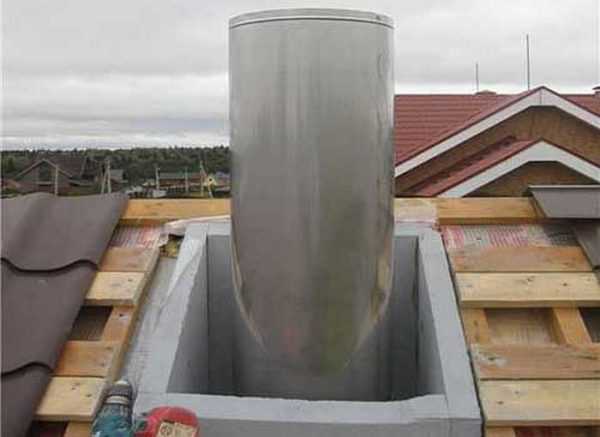

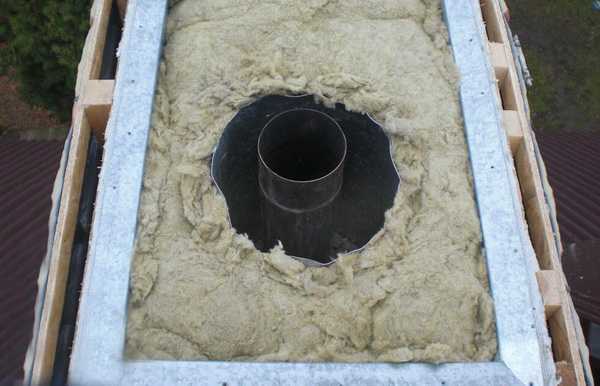

Готовый заводской узел крепят к торцевым срезам проходки. Перед креплением поверхности, которым предстоит контактировать с ящиком, окаймляют сначала базальтовым картоном. Затем по контуру укладывают базальтовую вату или подобный негорючий утеплитель.

О том, что лучше: минвата или базальтовая, расскажет статья https://stroy-banya.com/uteplenie/minvata-ili-bazaltovaya-vata-chto-luchshe.html

Пространство между дымоходом и развернутой к нему стенкой ящика тоже заполняется базальтовой ватой, а снаружи между этой стенкой и утеплителем оставляют воздушную прослойку для улучшения изоляции. Снизу, со стороны банных помещений, проходку закрывают коробчатым кожухом из оцинкованной либо нержавеющей стали. Для итогового оформления со стороны чердака сначала монтируют стальной лист, потом кожух.

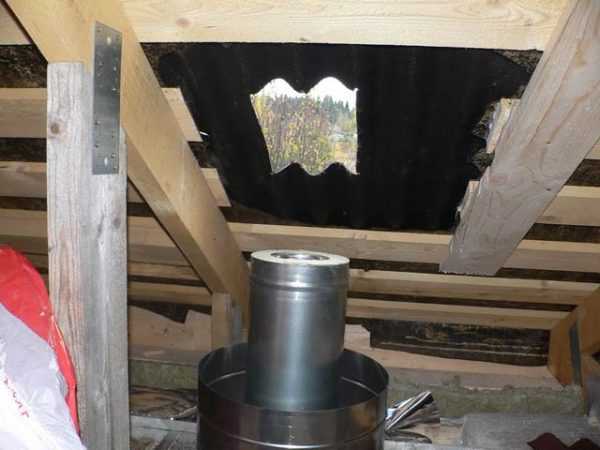

Обустройство прохода через скат со стороны бани производится с помощью металлического подкрышного листа с овальным отверстием. Крепится он саморезами к элементам стропильной системы. Перед установкой листов в вырезанном проеме укладывают базальтовый картон и вату. Свободное пространство заполняется негорючей теплоизоляцией. Сверху устанавливается свинцовая крышная разделка. Ее подгоняют к поверхности кровли путем постукивания киянкой.

Видео по обустройству кровельных проходок

Стандартное выполнение трубной разделки:

Устройство прохода через ондулин:

Самодельный узел прохода трубы через профнастил:

Информация о правилах обустройства дымоходов пригодиться и самостоятельным мастерам, и заказчикам услуг бригады строителей. Соблюдение технологических предписаний избавит от множества негативных последствий. Грамотно выполненные узлы проходов обеспечат отличную изоляцию и продлят сроки службы банных дымоходов и самой бани.

stroy-banya.com

Монтаж дымохода из сэндвич труб через крышу

Дымоход из сэндвич труб пользуется большой популярностью, так как его установка настолько проста, что с этим справится любой человек. Кроме этого, такие конструкции еще практичны и функциональны, они пожаробезопасны, просты в обслуживании.

Монтаж такого дымохода напоминает сборку конструктора и производится путем соединения отдельных деталей в определенной последовательности. Самым сложным этапом работ является вывод трубы на улицу.

Существует два варианта вывода — через стену или через крышу. Второй вариант более популярный, поэтому, именно его и будем рассматривать в этой статье.

Установка сэндвич — дымохода

В отличии от других дымоходов, этому не требуется устройство бетонного основания. Однако, и тут есть несколько нюансов которые надо учесть еще на этапе подготовки к монтажу. Первым делом, начертите схему с указанием всех размеров конструкции.

Сборка начинается от выходного патрубка котла или печки. Первый элемент дымохода — труба без утеплителя, которая вставляется в раструб и стык изолируется заглушкой. Затем, последовательно, собираются все остальные элементы. Стыки фиксируются специальными хомутами.

Видео: Проход трубы через крышу из профнастила

В тех местах, где конструкция проходит через потолок, рекомендуется сделать дополнительную теплоизоляцию. Даже несмотря на отличные теплоизоляционные свойства «сэндвичей», не исключена возможность нагрева и возгорания материалов перекрытия.

Монтаж сэндвич труб через крышу

Вывод на крышу считается самым сложным этапом монтажа. Для этого потребуется специальная деталь — крышная разделка. Она защищает кровельный пирог от соприкосновения с трубой. При выборе этой детали необходимо учесть уклон крыши, стандартный вариант разделки выпускается для крыш с уклоном от 15 до 55°.
Первый этап — разметка места, где дымоход должен выйти через кровлю. Затем, по этим отметкам вырезается отверстие, через которое труба должна свободно проходить.

Второй этап — изнутри крепится лист оцинковки, а снаружи крышная разделка. Края разделки заводятся под кровельный материал или конек. Для увеличения герметичности между трубой и разделкой используется специальный фартук, который можно регулировать.

Теперь можно устанавливать следующий элемент дымохода и наращивать его до нужной высоты. Завершающим этапом является установка на верх трубы искрогасителя, грибка, флюгера и т.п.

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

1. фланцевым способом;
2. байонетным;
3. по мостику холода;
4. под дым;
5. по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

• Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
• В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
• Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
• Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
• Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
• Температура выходящего газа не должна превышать 500°.

На заметку! Чистить дымоход требуется 2 раза в год, с равными промежутками по времени.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю
