Простые схемы подключения проходного диммера

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

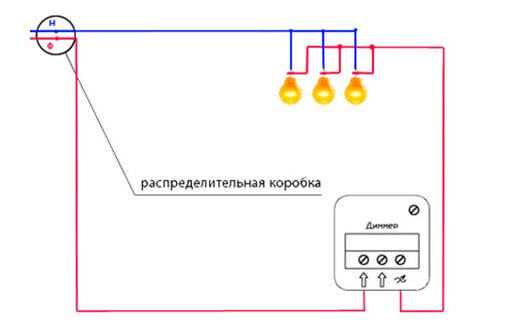

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

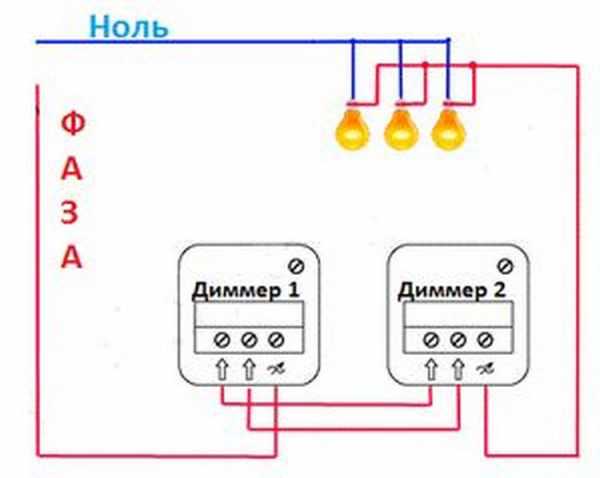

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек

через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

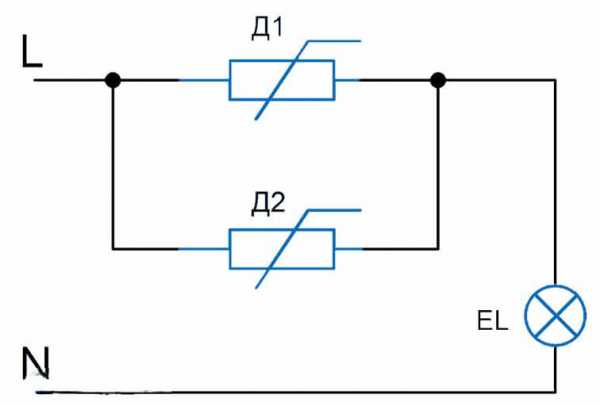

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

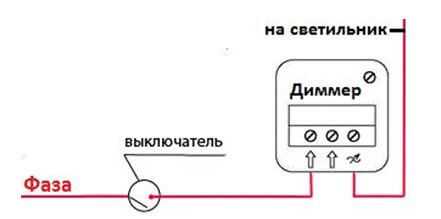

С обычным выключателем
Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату.

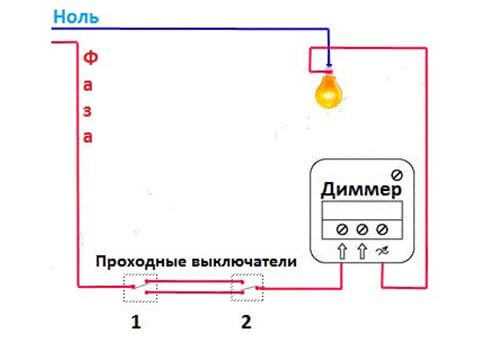

С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.
Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.
Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.
Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

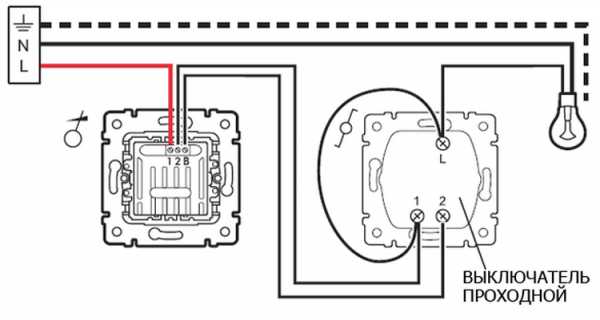

Схема подключения проходного выключателя с диммером:

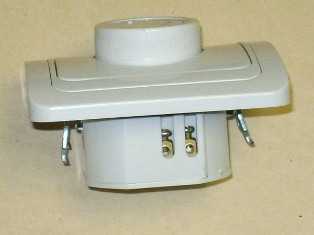

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.
Альтернативные устройства на контроллерах и с пультом дистанционного управления
Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.
Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.
Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.
Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.
Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:
Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.
Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.
Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

elektrik24.net
Схема подключения проходного диммера с 2х мест
Руководитель и главный редактор сайта, автор статей.
Опыт работы 5 лет.
Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети. А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на
подсоединение проходного переключателя
, только есть некоторые отличия и особенности. В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке.

Принцип действия механизма
Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.
Схемы подключения
В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки
Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:
Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.
Наверняка вы не знаете:
Системы дистанционного управления освещением
Как подключить люстру с пультом
Схема освещения лестницы в доме
Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.
Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.
Принцип действия
Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.
Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.
Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.
Узнайте из этого видео, как правильно выбрать диммер:
Схемы подключения
Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.
Последовательное

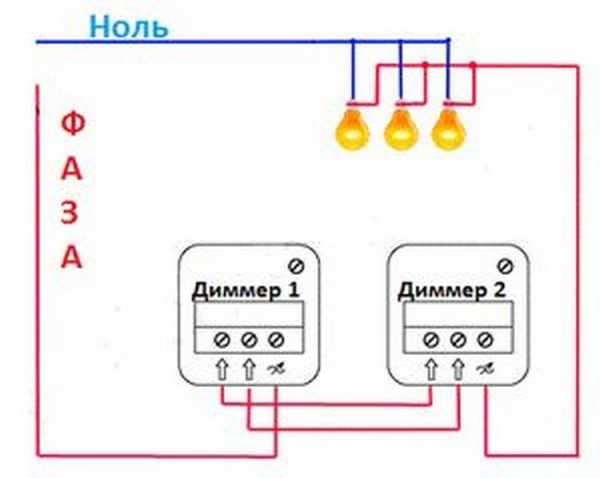

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.
Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.
Параллельное

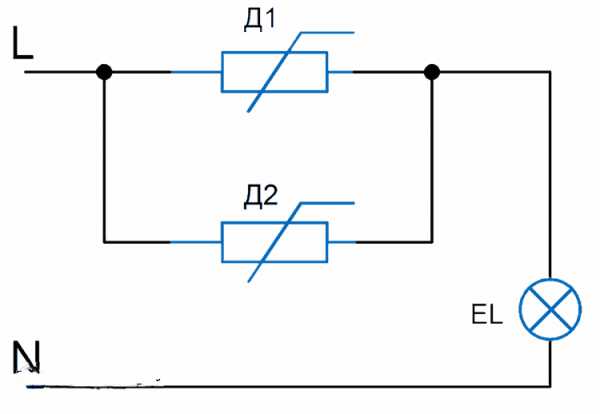

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.
Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.
С обычным выключателем
Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.
Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.
Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.
Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.
Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.
Альтернативные устройства на контроллерах и с пультом дистанционного управления
Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.
Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.
Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.
Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.
Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:
Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.
Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:
Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.
Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.
Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.
Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.
С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.
А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.
Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.
Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

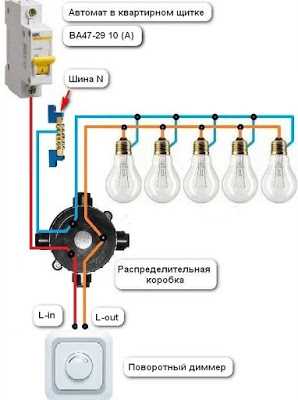

Схема подключения простого диммера
Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:
Или в более развернутом виде:
Схема №1
Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.
Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.
К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.
Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.
То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.
Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.
Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.
Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.
К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.
Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.
Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.
В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.
Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.
При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.
Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.
Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.
А еще опасайтесь диммеров с подсветкой.
Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.
Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.
Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.
Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:
кабель двухжильный ВВГнг-Ls 2*1,5мм2
кабель трехжильный ВВГнг-Ls 3*1,5мм2
Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.
диммируемый светильник или лампа
зажимы Ваго или гильзы под опрессовку
Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.
В щитке жилы кабеля подключаете к отдельному выключателю.
Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.
Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.
Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.
Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.
По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).
Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.
Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.
После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.
Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.
Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.
У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.
Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.
Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.
А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.
Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.
На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.
После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.
В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.
Сделать это можно через изолированные гильзы, либо зажимы Wago.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.
Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.
Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.
Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

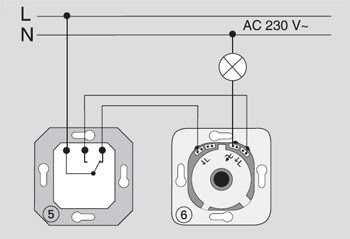

Схема подключения проходного диммера
Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.
Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.
На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.
Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.
Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.
На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.
Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.
1
Монтаж кабеля от эл.щитка до распредкоробки.
2
Прокладка трехжильного кабеля от коробки до места установки диммера.
Концы подписывайте как:
Lсвет — фаза уходящая на светильник
L1 и L2 — связь с проходным выключателем
3
Монтаж кабеля от распаечной коробки до места установки проходного переключателя.
Используется трехжильный кабель с маркировкой — L, L1, L2.
4
Монтаж кабеля до самого светильника.
В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.
Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.
Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.
В конце концов у вас должна получиться следующая схема или цепочка:
фаза пришла в распредкоробку
ушла с нее на проходной выключатель+вернулась обратно
ушла на проходной димммер
вернулась обратно и поступила на светильник через Lсвет
При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.
Проверяете правильность собранной схемы и производите подключение самого диммера.
Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.
На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.
Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.
Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.
Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.
После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.
Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).
Проверьте мультиметром их целостность и при необходимости замените.
Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:
Удовольствие конечно не дешевое, но иногда себя оправдывает.
Схема подключения и управления диммером из любой точки
Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.
Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.
Электрическая схема подключения здесь выглядит следующим образом.
Подключение светодиодной ленты
Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.
При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.
А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.
Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице.
С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:
На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.
Выход на лампочку снимается с контакта №4.
Через контакт №3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Управляется он как с кнопок, так и с пульта.
Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — Кабель.РФ
При необходимости периодического изменения интенсивности освещения используются специальные приборы — регуляторы яркости, чаще называющиеся английским словом «диммеры». Большая часть таких устройств устанавливается вместо обыкновенного выключателя — в ту же монтажную коробку, к тому же даже чисто внешне многие модели диммеров похожи на своих предшественников. В статье расскажем про подключение проходного диммера, рассмотрим схемы монтажа.
Принцип работы диммера
Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:
изменение интенсивности свечения;
постепенное включение и выключение осветительных устройств;
создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
автоотключение от электросети;
поддержка сценариев затемнения и мигания спустя заданный временной интервал;
возможность дистанционного, электронного управления, а также акустического и т.д.
Диммер с дистанционным управлением — одно из самых удобных решений
Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → «Диммер для осветительных систем: устройство, виды, характеристики».
За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.
Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.
Схемы подключения диммера Последовательное подключение по простой схеме
Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.
Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоровПараллельное подключение диммеров
При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → «Как работает диммер?».
При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериодаПодключение с простым выключателем
Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.
Схема с выключателем наиболее удобна для спален или небольших комнатПопулярные марки проходных диммеров
Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:
возможностью управления через Wi-fi;
наличием сенсорного управления;
применением для определенных типов осветительных устройств;
наличием пульта управления.
В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.
Марка Страна Особенности Ориентировочная стоимость, руб
Schneider Electric Франция простота в установке и безопасность в процессе эксплуатации 900-10200
Aгат Россия низкая стоимость и соответствие европейским стандартам 400-1100
Makel Турция высокое качество и надежность 800-1500
Lezard Турция применение для осветительных приборов любой конфигурации 200-1100
Triac Китай наличие и ПДУ, и сенсорного управления 2400-5300
Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.
Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполненияКак правильно выбрать диммер
Подходящая модель диммера выбирается на основании трех параметров:
по типу лампочек;
по мощности;
по виду исполнения.
Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».
Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.
Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.
Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты
Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.
По виду исполнения диммеры выпускаются следующих основных типов:
поворотные;
поворотно-нажимные;
сенсорные;
клавишные.
Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.
Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройствеМонтаж и подключение диммера
Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.
Алгоритм действий следующий:
при помощи индикаторной отвертки определяется фаза;
домашняя электросеть обесточивается;
соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
провода для обеспечения надежного соединения следует хорошо зажать;
после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
устанавливается декоративная планка;
подключается питание.
Если светорегулятор работает, значит, подключение произведено правильно.
Часто задаваемые вопросы
Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?
Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.
Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?
Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.
Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?
Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.
Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?
Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.
Типичные ошибки при подключении
Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.
Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.
Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.
Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.
Оцените качество статьи:
otoplenie-help.ru
Проходной диммер: применение и способы установки
Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.
Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.
Содержание
Принцип действия
Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.
Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.
Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.
Узнайте из этого видео, как правильно выбрать диммер:
Схемы подключения
Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.
Последовательное
Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.
Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.
Параллельное
Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.
Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.
С обычным выключателем
Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.
Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.
Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.
Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.
Схема подключения проходного выключателя с диммером:
Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.
Альтернативные устройства на контроллерах и с пультом дистанционного управления
Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.
Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.
Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.
Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:
Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.
Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:
Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.
Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.
Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.
Источник
groteskstroy.ru
Выключатель регулируемый. Как подключить проходной диммер
Диммер – это особый регулятор мощности, с помощью которого можно менять силу свечения ламп накаливания или светодиодов. Продавцам электротоваров этот прибор известен еще под двумя названиями – вариатор и светорегулятор. А наиболее предусмотрительные домовладельцы знают его как очень эффективное средство, позволяющее сэкономить на оплате счетов. Поэтому в данной статье мы рассмотрим типовые разновидности диммеров, оценим их преимущества и недостатки и разберемся со способами подключения вариаторов в сеть.

Пять причин купить диммер
Мы можем назвать, как минимум, пять причин, оправдывающих покупку диммеров:
1. Благодаря вариатору срок службы лампы накаливания, галогенки и светодиода увеличивается в 20 раз, что очень выгодно, особенно с учетом высокой цены некоторых осветительных приборов.
2. Среднесуточный расход электричества сокращается на 15-55 процентов (в зависимости от типа источника). За это диммеры ценят и в быту, и на производстве.
3. Светорегуляторы позволяют выстроить дистанционную систему управления освещением жилища. Без такого регулятора нельзя построить ни один умный дом или сторожевую систему, отпугивающую злоумышленников.
4. Вариатор повышает эффективность и презентабельность интерьерной подсветки. Создать что-либо интересное и оригинальное, не используя световые регуляторы, практически невозможно.
5. Диммер можно использовать и как обычный выключатель. Поэтому с такими приборами легко справляются даже очень консервативные пользователи.
Как видите, преимущества таких регуляторов более чем очевидны. Поэтому большинство современных домов оснащают не традиционными кнопочными выключателями, а диммерами. Впрочем, максимальную выгоду от покупки получают только наиболее дальновидные домовладельцы, выбравшие оптимальную модель вариатора. Поэтому нам придется изучить устройство и особенности типовых разновидностей таких приборов.
Как работают приборы – обзор типовых конструкционных решений
Первые вариаторы собирались на основе простейшего прибора для дозирования напряжения в сети – реостата. Он отнимал часть мощности у осветительных приборов, трансформируя его в тепловую энергию на катушке сопротивления, снижая интенсивность прогрева и свечения вольфрамовой нити в лампе. Однако на минимальной яркости ламп накаливания регуляторы-реостаты очень сильно нагревались (на катушку уходило очень много энергии), что сказывалось на общей пожарной безопасности жилищ.
Следующее поколение диммеров работало на основе автотрансформаторов – приборов с объединенной первичной и вторичной обмоткой. Такой трансформатор гарантирует наличие не только магнитной, но и электрической связи между контурами. И если организовать несколько выводов из обмоток, то с них можно снять разное напряжение. В итоге, переключаясь между выводами автотрансформатора, пользователь может менять и яркость свечения лампы, управляя разницей потенциалов (напряжением). Однако цена такого вариатора не отличалась от стоимости среднего трансформатора. Еще одним минусом конструкции был солидный вес.
Поэтому следующее поколение диммеров собрали на базе полупроводников, используя транзисторные или семисторные ключи. Они обрезали синусоиду напряжения переменного тока, реагируя на накачку тиристора и динистора, которые подключались к диодному мосту, конденсаторам и переменным резисторам. Благодаря этому на клеммах регулирующего узла менялось и действующее значение силы тока и напряжение. То есть фактически полупроводниковый ключ пропускал на лампу только нужные участки синусоиды напряжения переменного тока, обрезая мощность потребляющего прибора.
При этом сам механизм регулировки помещался в относительно небольшом корпусе, не грелся и стоил очень дешево. Существенным недостатком полупроводникового варианта были сильные колебания электромагнитного поля, нарушающие работу бытовой электроники. Поэтому в последних моделях вместе с полупроводниковым ключом в конструкции регулятора присутствует и емкостной или индукционный дроссель, нивелирующий электромагнитные колебания. И такой вариатор уже можно ставить вместо выключателя, не опасаясь последствий для роутеров и мобильных телефонов.
Единственный минус современного полупроводникового диммера с дросселем – это полная неспособность управления приборами питаемыми токами с минимальным коэффициентом нелинейных искажений. То есть на электродвигатель, люминесцентную лампу или индукционный прибор такой регулятор поставить нельзя.
Основные разновидности светорегуляторов – современная классификация
Весь ассортимент производителей современных вариаторов можно классифицировать по трем признакам: во-первых, по конструкционным особенностям (исполнению), во-вторых, по типу реализации механизма управления работой устройства и, в-третьих, по типу ламп, свечение которых регулируется диммером. По первому признаку ассортимент делится на три базовых группы: модульную, совмещенную и моноблочную. В первую группу входят светорегуляторы, монтируемые в распределительный шкаф. Они управляют освещением в общей проходной зоне – в фойе, коридорах, лестничных пролетах.
Во вторую группу входят регуляторы с выключателем. Причем органы управления в этом случае разделены. У выключателя имеется одна кнопка, а у диммера – другая. В третью группу входят диммеры-выключатели, монтируемые вместо традиционных прерывателей. Эти
levevg.ru
Как подключить диммер. Схемы | Электрик

Схема подключения диммера до невозможности простая — легче не придумаешь. Он включается аналогично, как и обыденный выключатель — в разрыв цепи кормления нагрузки, другими словами лампы. По установочным габаритам и креплению диммер схож выключателю. Потому установить его возможно аналогично, как выключатель — в монтажную коробку, и установка диммера не выделяется от установки обычного выключателя.
Единственное условие, которое предъявляет изготовитель — соблюдать подключение контактных выводов к нагрузке и фазе.
Все обилие диммеров, которые возможно повстречать в реализации, делится на 2 главные категории – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, при помощи которой возможно наращивать либо убавлять яркость освещения. Кнопочные электрические диммеры выделяются тем, что они управляются при помощи сенсорных клавиш.
Диммер по габаритным объемам абсолютно не различается от обычного выключателя и аналогично устанавливается в монтажную коробку.
Закрепляется диммер в монтажной коробке также при помощи особых лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его включении нужно соблюдать полярность.
Обычный диммер с двома клемами. Очень просто можно подключить на место старого выключателя.
Стандартная схема подключения обычного диммера

Диммер в паре с обычным выключателем
Диммер в паре с проходным выключателем

Подключение двух диммеров по схеме проходных выключателей
Кроме регулирования яркости горения ламп, диммер разрешает экономить электричество, а также увеличивает срок эксплуатации ламп накаливания и галогенных ламп.
Следует также помнить что большинство обычных диммеров не имеют способности регулировать люминесцентные или светодиодные энергосберегающие лампочки. Более того обычный диммер еще и серьезно сократит срок службы лампочки экономки. Для экономок существует целый класс специальных диммеров с соответствующими обозначениями и большей ценой.
Подключение через электронный трансформатор на галогенку
12 вольтовый диммер для светодиодной LED ленты

Двенадцати вольтовые диммеры, как правило (зачастую) комплектуются пультом управления и могут управляются дистанционно по радиоканалу или же поИК-каналу. Есть варианты где дистанционное управление совмещено с аналоговым (при помощи ручки регулятора).
Помимо управления и регулировки ламп освещения, с помощью диммера можно регулировать яркость прожектора, силу нагрева небольших приборов обогрева, а также управлять скоростью работы электродвигателей, например в системах вентиляции или охлаждения.
Подключение диммера к управляемому мотору, например вытяжке в санузле или кухне

elektt.blogspot.com
подробная инструкция от А до Я
На сегодняшний день многие устанавливают в своем доме или квартире диммер. Это устройство достаточно популярное и поэтому вам необходимо изучить, как выполнить подключение диммера. Если вы решите самостоятельно подключить диммер к люстре, тогда сможете сэкономить свои средства. При выполнении его подключения необходимо правильно выполнить все соединения. В ином случае устройство просто не будет работать.
В этой статье мы с вами рассмотрим полезные советы по монтажу. Здесь вы узнаете как подключить диммер своими руками.
Принцип работы диммера
Перед тем как выполнить установку этого устройства вам необходимо узнать, как оно работает. Принцип работы светорегулятора достаточно прост. Это устройство предварительно регулирует подачу напряжения на источник света в вашей комнате. Если подробнее разобраться в этом вопросе, тогда диммер способен менять подачу напряжения к лампочке от 0 до 100%.
Чем меньшей будет подача напряжения, тем меньше будет яркость света в помещении. Это изделие также может иметь различные вариации своего вида. Светорегуляторы можно разделить по следующим особенностям:
По управлению. Управлять устройством можно с помощью колесика, кнопки или сенсора.
Применение. Их могут применять для галогенных, люминесцентных устройств или для ламп накаливания.
Дополнительные возможности. Устройства могут иметь следующие функции: таймер, выключение с помощью хлопка, возможность дистанционного управления.
По конструкции. Они могут быть как модульные, так и моноблочные.
Теперь можно перейти к изучению требований по монтажу. Ремонт диммера должен выполнять профессионал.
Требования к использованию
Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:
Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.
К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.
Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.
Подключение диммера
Перед тем как выполнять подключение диммера вам обязательно необходимо определиться со схемой подключения. Схема подключения диммера может иметь несколько вариаций. Здесь вашему вниманию мы предоставили лучшие схемы, которые помогут выполнить правильное подключение. Мы рассмотрели не только схемы подключения, но и их достоинства.
Стандартные условия подключения
В этом случае светорегулятор необходимо подключить вместо своего выключателя. Этот способ не предполагает в себе ничего сложного. Вам необходимо подключить разрыв фазы заземление и ноль.
Этот вариант считается достаточно простым. Он не отнимает много времени и для его выполнения вам необходимы минимальные знания. Подключение двухклавишного выключателя имеет подобную схему.
Подключение с выключателем
Данный способ многие электрики применяют при подключении светорегулятора в спальне. Включать или выключать свет можно с помощью обычного выключателя. Установить регулятор можно возле кровати. После его установки при необходимости вы легко сможете регулировать свое освещение.
Двойной контроль
Подключение диммера с помощью этого способа является достаточно сложным процессом. После его выполнения вы легко сможете выполнять регулировку света из двух различных мест. Например, этот вариант отлично подойдет для использования в больших комнатах или для установки в длинных коридорах.
Вот еще одна схема, которая обычно используется для проходных выключателей.
Какой из этих способов подключения выбрать решать только вам.
Проведение установочных работ
Процесс установки диммера практически ничем не отличается от монтажа обычного выключателя.
Если вы уже установили распределительную коробку в стене, тогда подключение выполняется следующим способом:
Для начала вам необходимо отключить электроэнергию в доме.
Установить монтажную коробку в стене.
Теперь можно закрепить жилы провода в устройстве.
Закрепить корпус устройства с помощью зажимных лапок.
Теперь необходимо закрепить декоративную рамку.
Теперь необходимо включить электричество и проверить правильность всех соединений.
Вот именно эта технология поможет вам выполнить правильное подключение диммера своими руками. С этим подключением сможет справиться практически каждый.
Читайте также: хлопковый выключатель для дома.
vse-elektrichestvo.ru

РубрикаРазное

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300

Проходной диммер legrand схема подключения – Legrand () , |

Простые схемы подключения проходного диммера

Принцип действия

Схемы подключения

Последовательное

Параллельное

С обычным выключателем

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Схема подключения проходного диммера с 2х мест

Принцип действия механизма

Схемы подключения

Нюансы установки

Принцип действия

Схемы подключения

Последовательное

Параллельное

С обычным выключателем

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Схема подключения простого диммера

Диммирование настольной лампы

Схема подключения проходного диммера

Схема подключения и управления диммером из любой точки

Подключение светодиодной ленты

Проходной диммер: применение и способы установки

Выключатель регулируемый. Как подключить проходной диммер

Пять причин купить диммер

Как работают приборы – обзор типовых конструкционных решений

Основные разновидности светорегуляторов – современная классификация

Как подключить диммер. Схемы | Электрик

подробная инструкция от А до Я

Принцип работы диммера

Требования к использованию

Подключение диммера

Стандартные условия подключения

Подключение с выключателем

Двойной контроль

Проведение установочных работ

Добавить комментарий Отменить ответ
