Схема подключения проходного выключателя с двух мест

Содержание:
  1. Схема использования двух проходных выключателей
  2. Выполнение монтажных работ
  3. Схема подключения на 2 точки и более

Довольно часто возникают ситуации, когда требуется создать определенную систему управления освещением из различных точек. К одной из таких систем относится схема подключения проходного выключателя с двух мест, существенно повышающая удобство и комфорт при пользовании светом. Существующие выключатели с датчиками на фотоэлементах не решают проблему полностью, поскольку их отключение происходит через строго определенный промежуток времени. За это время человек может не успеть преодолеть нужное расстояние и остаток пути он будет вынужден проделывать в полной темноте. Поэтому схема с двумя проходными выключателями считается наилучшим выходом из подобной ситуации.

Схема использования двух проходных выключателей
С помощью проходных выключателей организуется независимое управление освещением из нескольких выбранных точек. Данный способ считается максимально практичным, способствующим уменьшению расхода электроэнергии. Проходные выключатели, как правило, применяются в больших частных домах, длинных коридорах, лестничных маршах и площадках. Эти устройства по своей сути являются переключателями, поскольку в процессе работы происходит переброс контактов с одного на другой.

Для того, чтобы подключить устройства с двух выбранных точек, к месту подключения нужно заранее проложить трехжильный кабель, приобрести два переключателя и одну соединительную коробку. На простейшей схеме нулевой провод подводится от щитка к распределительной коробке, где происходит его соединение с нулем, идущим к светильнику.
Соединение переключателей между собой осуществляется с помощью трехжильного кабеля, пропущенного через коробку. Для подключения фазы к переключателям и от них к лампе используется одножильный провод. Если подключается более двух управляющих устройств, количество жил в кабеле увеличивается соответственно числу выключателей. Несмотря на простоту установки, нужно внимательно следить за последовательностью соединения проводов с двойным проходным выключателем.

Выполнение монтажных работ
В первую очередь нужно выбрать наиболее подходящую модель проходных выключателей. Они могут иметь одну, две или три клавиши в соответствии с запланированной системой управления. Порядок выполнения монтажных работ лучше всего рассматривать на примере типового стандартного переключателя. В каждом из них имеется по два контакта, соединяемых между собой проводами. Двухжильные провода заводятся в распределительную коробку, где выполняется их попарное скручивание или спаивание.
Далее, контакт выключателя № 1 соединяется с одинарным проводом фазы, а с такого же контакта в переключателе № 2 этот провод подводится к прибору освещения. Одновременно к лампе подключается нулевой провод. Прокладка проводов должна выполняться в соответствии с установленными нормами в штробах, в гофрированных или металлических рукавах. Монтаж существенно упрощается при использовании разноцветных кабелей. Это гарантирует правильное подключение и облегчает дальнейший ремонт системы. Большое значение имеет правильный выбор сечения провода.

Таким образом, схема подключения проходного выключателя из 2 мест имеет ряд существенных преимуществ перед обычными выключателями. Она делает управление светом очень удобным, способствует значительной экономии электроэнергии.
Схема подключения проходного выключателя на 2 точки и более
 electric-220.ru
Схема подключения проходного выключателя с 2х мест

Популярная и достаточно простая схема подключения проходного выключателя с 2х мест позволяет существенно повысить удобство эксплуатации системы освещения.
Как правило, именно единая осветительная конструкция, управляемая одним электрическим выключателем, является максимально эффективной в условиях частного домовладения.
Применение
 Чаще всего схема управления системой освещения с задействованным выключателем проходного типа используется в длинных коридорах, проходных комнатах, а также на лестничных маршах.
В таких помещениях выключатель, как правило, монтируется рядом с дверью, но также могут выполняться другие способы установки устройства включения/выключения.
Посредством выключателя проходного типа осуществляется управление одиночным осветительным прибором или целой группой светильников.

В каждом конкретном случае подбирается оптимальный вариант устройства, который может быть представлен не только одноклавишным и двухклавишным, но также трехклавишным устройством.

Основной целью применения проходных выключателей является возможность обеспечить удобное управление системой освещения при снижении общих затрат на оплату расходуемой электрической энергии.
Принцип работы

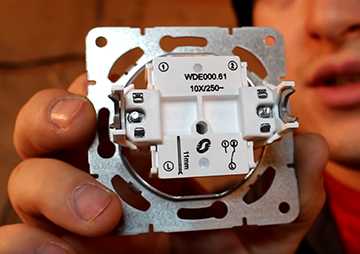

Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.
Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.


Принципиальная схема работы проходного выключателя
Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.
Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.

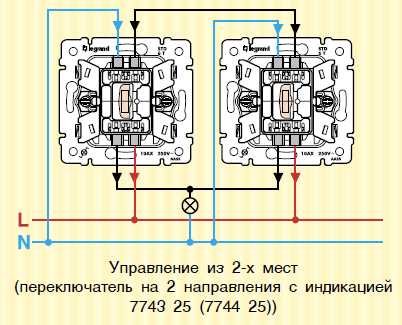

Схема подключения проходного выключателя с двух мест
Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.



Проходной выключатель – схема подключения на 2 точки
Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.

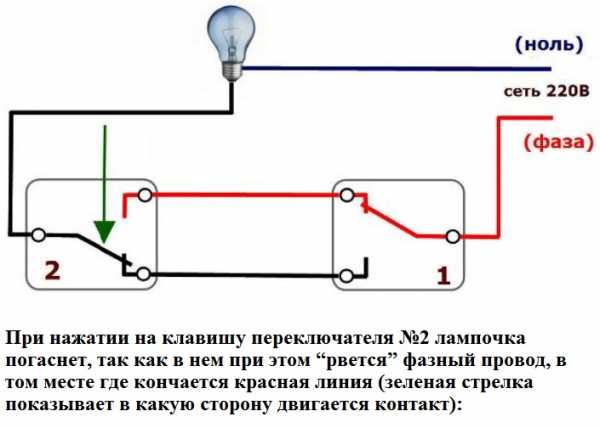

При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
  • проходным переключателем;
  • перекрестным переключателем;
  • двухклавишным переключателем проходного типа;
  • двухклавишным переключателем перекрёстного типа.

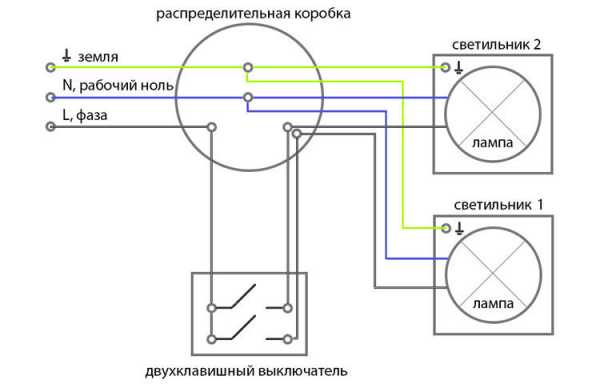

Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.

Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.

На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.

Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.

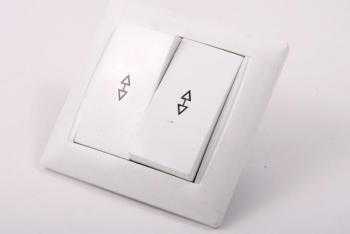

Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.

На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».

Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов. Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора.
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».

Выполнение монтажных работ
 С целью самостоятельного выполнения монтажа необходимо подготовить основные рабочие инструменты, представленные:
  • перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
  • плоскогубцами и кусачками;
  • стандартными бокорезами;
  • набором отверток.
Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.
Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.
При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.

Установка проходного выключателя
На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления. Все отводы по направлению к полу выполняются строго под углом в 90о.
При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.
После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.
Видео на тему
proprovoda.ru
Схема подключения проходного выключателя с 2х мест
Проходной выключатель и его функциональные особенности
Системы электропроводки, в частности, организация освещения, предусматривает элементы управления электроприборами. Эта функция принадлежит переключателям или выключателям, как их называют в быту.
В последние несколько лет для управления освещением в доме или в помещениях в целом, для экономии места и удобства, устанавливается проходной выключатель. Он имеет ряд тождественных названий – дублирующий, перекидной или перекрестный выключатель или переключатель. Сама схема подключения проходного переключателя почти не отличаются от монтажа обычных выключателей.
Работает он по тем же принципам, что и обычный одинарный переключатель, но обладает расширенными функциональными возможностями. Так, монтаж проходного выключателя актуален в тех случаях, когда в рамках одного помещения необходимо установить несколько осветительных приборов, объедененных в единой электрической цепи, например, установить в комнате основной (потолочный элемент освещения) и дополнительный источник света – светильник на стене. Проходные выключатели устанавливаются для освещения двух помещений одновременно, например туалета и ванной комнаты. Для массивных осветительных конструкций, например, многоярусных люстр или точечного освещения одного помещения, в частности сети люминесцентных ламп также целесообразно устанавливать проходной выключатель, схема монтажа которого не представляет большой сложности.
Схема подключения проходного выключателя с двух мест
Схема подключения проходного выключателя с 2х мест, которую мы рассмотрим, позволит вам установить возле входов в комнату два прерывателя цепи. При отсутствии опыта лучше заказать бытовые услуги на дом. Но выполнить эту работу можно и самостоятельно. Нужно только выполнять правила установки, подключения, а также не забывать о технике безопасности. Итак, как сделать выключатель света с двух мест?
Монтаж проходного выключателя: этапы проведения работ
  1. Определяется схема проходного выключателя с двух мест. Она довольно проста. В соединительную коробку подается 2 жилы – ноль и фаза. Нулевой сразу соединяем с контактом осветительного прибора. Фазу проводим до первого размыкателя и подсоединяем до общего контакта двух прерывателей. От этого контакта проводим перемычку между выключателями. На втором эта жила подсоединяется к общему контакту. Ко второму — подводится ноль от лампы. Два оставшихся контакта соединяем через коробку с проводом фазы.
    2.
  2. Подготавливаем места установки и проводим провода. Здесь стоят две задачи – мы должны правильно развести жилы и определить места установки размыкателей и проводной коробки согласно схеме подключения проходного выключателя на 2 клавиши. Определившись, делаем разводку и специальной коронкой сверлим большие отверстия для установки коробки и размыкателей сети. Провода лучше использовать трехжильные и разного цвета. И соединять между собой строго по цветам, для предотвращения короткого замыкания.
    3.
  3. Производим монтаж проходного выключателя и распределительной коробки. Для этого в готовые отверстия вставляются специальные пластиковые чашки. В них заводятся жилы и подключаются к оборудованию. Затем оно вставляется на место. При помощи крепежных винтов и выдвижных узлов закрепляем их в коробках. Соединительную коробку закрываем крышкой на винтах или защелках. Монтаж завершен.
    4.
Для вашей же безопасности лучше доверить данную работу электрику, но если вы обладаете начальными знаниями, то можете самостоятельно попробовать подключить проходной выключатель. Схема подключения проходного выключателя подробно представлена здесь.
Варианты установки перекрестных выключателей
На данный момент имеется несколько вариантов того, как сделать проходной выключатель или типов подключения проходных выключателей.
Вот наиболее популярные и удачные варианты:
1. Схема подключения проходного выключателя с 2х мест — по схеме этого варианта происходит контроль освещения из двух мест. Для ее сборки используется два одинарных проходных выключателя. У каждого из них имеется одна точка контакта в месте входа и две аналогичные точки на выходе. Подключение проходного выключателя с двух мест, предполагает:
  • Провод «ноль» идет от источника питания через распредкоробку к осветительному прибору.
    •
  • «Фазу» также через коробку подключаем на общий контакт первого переключателя.
    •
  • Выходные контакты с него, опять же, через коробку подсоединяем к аналогичным контактам второго переключателя.
    •
  • В качестве завершающего шага от 2-го прибора с общего контакта провод через коробку подключаем к осветительному прибору и подключение проходного выключателя завершено;
    •
2. Следующий вариант предусматривает управление из двух мест сразу группами осветительных приборов, потребуется схема подключения проходного выключателя на 2 клавиши. В качестве примера – имеется комната с примыкающим коридором. Также есть люстра на пять ламп. Наша задача – установить проходные выключатели для управления двумя группами лампочек на одной люстре. Используем 2 двойных проходных переключателя, получается, что мы будем иметь 2 точки входа и 4 выхода. В остальном порядок подсоединения аналогичен тому, как сделать выключатель света с двух мест.
Схема проходного выключателя
При нажатии на клавишу одного выключателя включается свет. Это происходит из-за замыкания общего провода и подачей ноля от лампочки. Затем, пройдя через длинное помещение или спустившись с этажа, выходя, надавливаете на клавишу другого выключателя, сеть размыкается. Свет тухнет. Теперь на одном контактная планка находится внизу, а на другом вверху. Независимо с какой стороны вы будете включать свет, замыкание контактов позволит вам это сделать. Система очень проста и надежна.
Таким же способом можно подключить и три выключателя. Добавляется одно место установки, дополнительные провода. Разводка остается прежней. Главное правильно подсоединить проводку, не спешить.
Основной вопрос – как сделать проходной выключатель – мы разобрали. Но осталось еще несколько нюансов:
1. Правила техники безопасности при проведении работы. Их немного и они очень простые.
Нельзя проводить работы при включенной сети электрического тока. Обязательно убедится перед работой, чтобы никто не смог включить электрический ток. Повесьте предупреждающую табличку.

Проводя монтаж, обязательно убедитесь в правильном соединении проводов и контактов выключателей.

2. При покупке оборудования и проводов обратите особое внимание на качество продукции, спрашивайте сертификаты и не гонитесь за дешевыми товарами.
Выполнив все требования, вы получите светлое и комфортное жилье. Описанный метод подходит для людей, сталкивавшихся с заменой проводки, в противном случае, вам лучше обратиться к специалисту.
Света и радости вашему дому!
domaster.su
схема подключения для управления освещением
Проходной выключатель схема подключения которого довольная проста и понятна для каждого, представляет собой устройство, способное управлять одним или несколькими светильниками из разных мест освещаемого помещения.
Что такое проходной выключатель?
Время не стоит на месте, постоянно совершенствуются или изобретаются приборы, которые помогают упростить будничную жизнь, повысить комфортность условий проживания и даже помочь сэкономить. Таким устройством и является проходной выключатель.
Все мы привыкли к обыкновенным выключателям, которые включают и выключают устройство из одного места. Но существуют и другие типы выключателей, которые позволяют управлять осветительными приборами из 2 или более мест. Это и есть так называемые выключатели проходного типа.

Проходные выключатели – это не просто модное веяние и престижная новинка. Это удобство, комфорт и экономия электроэнергии. Их можно использовать как в собственных квартирах и домах, так и в производственных помещениях.

Например, зайдя в многоэтажный дом, вы включаете свет на первом этаже, но, поднявшись на другой и включив освещение там, вам надо снова спуститься, чтобы выключить свет на первом, так как вам он уже не нужен. Выключатель проходного типа поможет справиться с этой задачей и максимально ее упростит, ведь, поднявшись на нужный этаж, вы сможете отключить свет ближайшим выключателем.
Проходной выключатель применяется для любых источников освещения: для ламп накаливания, люминесцентных, светодиодных и энергосберегающих ламп.
Принцип работы проходного выключателя
Простой переключатель используется для того, чтобы соединять или разъединять электрическую цепь для включения или выключения осветительного прибора. Проходной выполняет другую функцию: в одном положении он замыкает одну электрическую цепь и размыкает другую, в другом положении – наоборот. Это и позволяет управлять светом из разных местоположений.
По сути, у проходного переключателя отсутствует привычное понятие «выключенного состояния», так как электрический ток перенаправляется с одной цепи на другую. Фото схемы подключения проходного выключателя отличается гениальной простотой, а найти его можно на многих информационных сайтах.
Возьмем простой пример: один светильник и два проходных выключателя. Зайдя в помещение, мы включаем один из них, в результате чего загорается свет из-за замыкания одной из цепей. Потом, дойдя до другого выключателя и нажав на него, мы выключаем свет, при чем предыдущая цепь разъединяется и замыкается другая.

Проходной выключатель можно использовать как обычный, если пользоваться только им одним, однако использование этого варианта приведет к дополнительным расходам.

Производители выпускают выключатели с разным числом клавиш, количество которых зависит от числа управляемых осветительных приборов или их групп (одна клавиша – один прибор, две клавиши – два прибора и т.п.). Также продаются сенсорные выключатели, приборы с пультом дистанционного управления и другие инновационные решения. При наличии системы освещения с дистанционным управлением необходимость в использовании проходного выключателя отпадает.
О новых тарифах на электроэнергию, вступивших в силу 1 сентября 2015 года, читайте здесь. О том, какие работы может выполнить электрик и как его вызвать, читайте здесь.
Схема подключения
Преимущества использования проходного выключателя очевидны. Теперь следует разобраться, как подключить проходной выключатель. Перед тем как подключить проходной выключатель схема подключения подобных приборов должна быть тщательно изучена.
Управление одним источником света из 2 мест
Разберем простой пример: управление одним источником света из двух мест. Для этого вам надо взять 2 одноклавишных выключателя проходного типа, каждый из которых будет иметь три контакта (2 выхода и 1 вход – трехжильный провод). У светильника – 1 вход и 1 выход (двужильный провод).
Для начала нулевой провод от основного источника питания напрямую соединяется с проводом светильника (его входом). Затем второй контакт светильника (выход) соединяем с контактом одного из переключателей (вход). После этого следует соединить 2 выходных контакта переключателей между собой. В итоге вход второго выключателя объединяется с фазовым проводом. Процесс завершен.
Управление одним источником света из 3 и более мест
Существует возможность управления одним светильником не только из двух точек, но и из трех и более. Подключение такого варианта также не представляет трудностей – просто к вышеприведенной схеме надо добавить переходной выключатель спаренного типа, который имеет 2 выхода и 2 входа. Его располагают между проходными выключателями, при чем их выходные контакты объединяются с контактами этого переключателя.
Все соединения контактов происходят в коммутаторной (распределительной) коробке.
Управление несколькими источниками света из 2 мест
Иногда возникает ситуация, когда надо управлять несколькими светильниками (например, длинные коридоры или лестницы). Для этого подключается выключатель двухклавишного или другого типа, количество клавиш в котором напрямую зависит от числа управляемых осветительных приборов. По своей сути, каждая клавиша – это отдельное устройство управления одним из светильников.

Перед тем как подсоединить проходной выключатель схема подключения которого подразумевает управление несколькими светильниками, следует проконсультироваться со специалистами и тщательно изучить материалы, так как схема в этом случае немного сложнее.

В отличие от одиночных выключателей, которые имеют 2 выхода и 1 вход, двухклавишные имеют 4 выхода и 2 входа. Количество проводов растет прямо пропорционально количеству клавиш, поэтому трехклавишные используются очень редко из-за сложности такой электросхемы.
Главное после сбора электрической схемы провести ее проверку, что позволит избежать множества неприятностей и дополнительных расходов в будущем.
domaster.su
Схема подключения проходного выключателя с 2-х мест
Проходные выключатели наряду с выключателями обычными получили широкое применение и на производстве, и в быту. Основная функция, которую выполняют проходные выключатели – включение и отключение освещения из нескольких мест. Например, это может быть длинный коридор, лестничная площадка между первым и вторым этажом и т.д. В этой статье мы расскажем как подключить проходной выключатель своими руками и покажем схема подключения проходного выключателя с 2-х мест.
Конструкция проходного выключателя
Проходные выключатели, как и обычные, бывают одно-, двух-, трёхклавишные. Всё зависит от того, какое количество групп освещения необходимо включать. Отличие проходного выключателя от обычного состоит в следующем. Обычный выключатель либо замыкает, либо размыкает электрическую цепь, а проходной выключатель, замыкая одну цепь, одновременно размыкает другую, и соответственно наоборот – размыкая одну цепь, замыкает вторую.
Электрическая схема одинарного проходного выключателя достаточно проста. У него имеется один вход и два выхода. Фаза подаётся на вход, а выходит или через первый выход, или через второй. Всё будет зависеть от положения выключателя. Двух- и трёхклавишный проходной выключатель – это своего рода два или три одинарных выключателя, собранных в одном корпусе. Т.е. у двойного проходного выключателя один общий вход и четыре выхода, а у тройного – общий вход и шесть выходов.
Электрическая схема подключения с двух мест
Как уже было сказано, благодаря проходным выключателям, можно включать свет с двух и более мест. Самая простая схема (управление освещением с двух мест) выглядит следующим образом: фаза подаётся на вход первого проходного выключателя, а два выхода соединяются с выходами второго проходного выключателя. Далее вход второго выключателя соединяется с источником освещения (лампой). Т.е. фаза по цепочке «первый выключатель — второй выключатель» подаётся на лампочку. Ну а с лампочки провод идёт на ноль. При замкнутой цепи лампочка будет светиться.

Подготовка к монтажу
Для реализации схемы подключения с двух мест, нужно подготовить необходимые материалы и инструмент. Из материалов будут использоваться медный электрический кабель или медные провода  (сечение будет зависеть от осветительной нагрузки), соединительная (проходная) коробка, установочные коробки под выключатели, устройство освещения (люстра, светильник или просто патрон для лампочки), навесные клеммники или специальные соединители для соединения проводов в коробке, ну и собственно два проходных выключателя. Вид проходных выключателей выбирается в зависимости от того, какой монтаж будет – наружный или скрытый.
Из инструмента необходимы:
  • отвёртки;
  • плоскогубцы;
  • бокорезы;
  • нож монтажный;
  • индикатор напряжения или тестер;
  • штроборез;
  • возможно молоток и зубило;
  • дрель с коронкой.
Монтаж проходных выключателей и схема подключения с двух мест
Для начала необходимо определить место установки проходных выключателей. Например, это начало и конец коридора. Затем планируется трасса прокладки проводки и место установки соединительной коробки, которая обычно монтируется под потолком.
Если монтаж скрытый, то делаем штробы в стене под прокладку проводки, а под установочные коробки для выключателей делаем круглые отверстия тоже в стене. Для этого используем дрель со специальной коронкой. Для соединительной коробки также необходимо отверстие, но под потолком и круглой или квадратной формы, в зависимости от формы самой коробки.
Далее вставляем установочные коробки выключателей и соединительную коробку в подготовленные для этого места и замазываем специальной строительной смесью, даём время замазке высохнуть. От выключателей и светильника прокладываем провода по штробам до соединительной коробки. Также в соединительную коробку подводим общий фазный провод и общий ноль.

По новым требованиям бытовая сеть 220В должна быть трёхпроводной, т.е. кроме фазы и нуля должен использоваться заземляющий провод. Это тоже нужно учитывать при прокладке проводов.
Подключаем выключатели и вставляем их в установочную коробку. Подключаем светильник и затем соединяем все приходящие провода в соединительной коробке, для чего используем или обычную скрутку, или специальные соединители. Закрываем коробку, подаём питание на общий ноль и фазу и проверяем работоспособность схемы нашего освещения.
