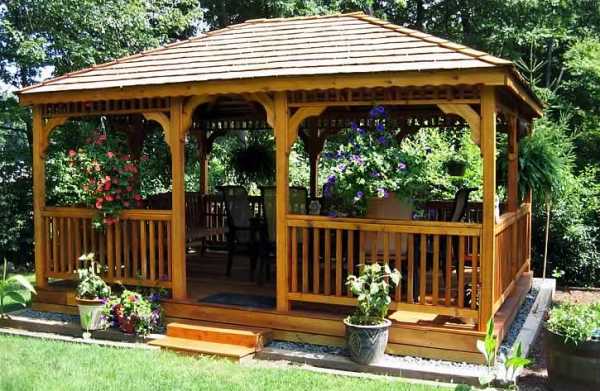

Беседка прямоугольная своими руками — как построить (+фото)

Есть один элемент для дачи, который не может быть заменен ничем другим. Прямоугольная беседка — строение, которое возводится за короткий промежуток времени, но будет служить достаточно долго. Пища, употребленная на свежем воздухе, усваивается лучше и приносит больше пользы, а провести время с любимыми людьми — бесценно. В сегодняшнем мире, наполненном электроникой, многие забывают о живом общении. Но именно оно и является залогом крепких взаимоотношений. Далее мы рассмотрим, как может быть построена беседка прямоугольная своими руками.

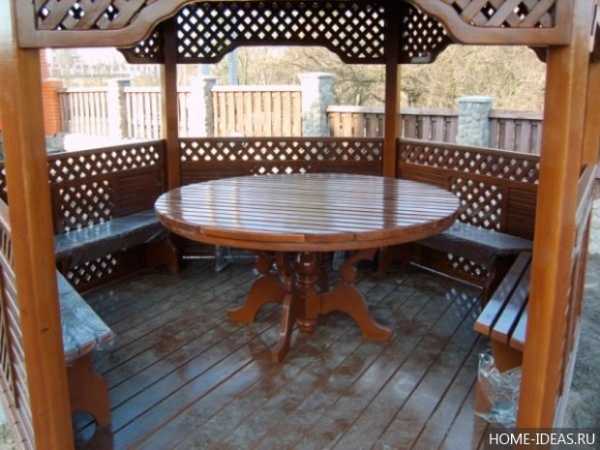

Какой размер

Размер четырехугольной беседки

Для того чтобы в полной мере дать обдуманный ответ, необходимо проанализировать несколько простых моментов:

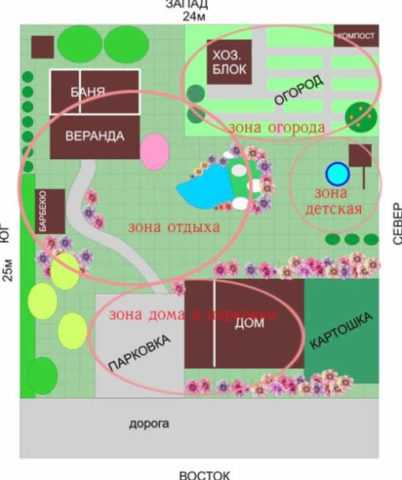

Где будет находиться строение?
Какую территорию под него можно выделить?
Будет ли беседка выполнять функцию кухни?
Сколько человек будет одновременно находиться в строении?

Какого рода сиденья будут установлены внутри?

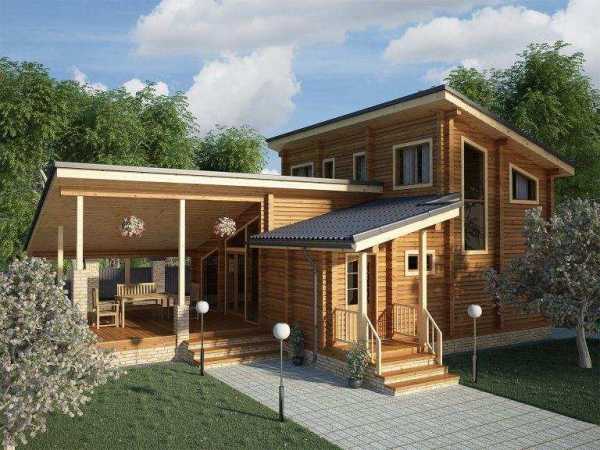

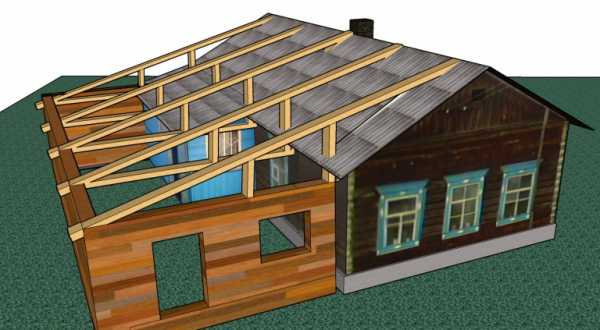

Будет ли конструкция примыкать к дому в виде навеса?
Высоко ли поднимется вода при больших ливнях?
Будет ли необходим подвод коммуникаций?

Нет необходимости делать слишком большое строение, т. к. использоваться в полной мере оно будет не так часто. Тем более это будут дополнительные растраты при обслуживании. На этом этапе необходимо подумать о том, все ли стены беседки будут открытыми или несколько из них необходимо будет закрыть. Самый простой способ — представить посередине стол, окруженный стульями. Можно сделать решение, которое является отличительным для некоторых культур — лежаки.

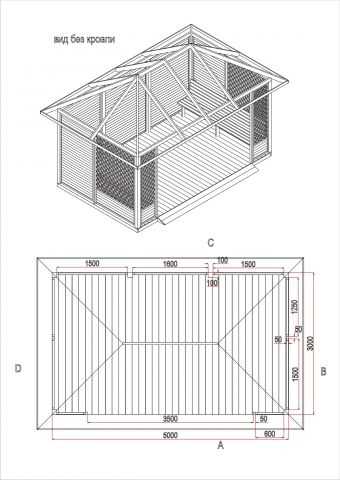

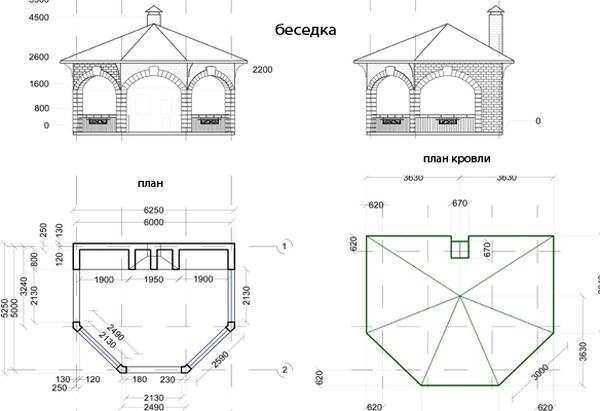

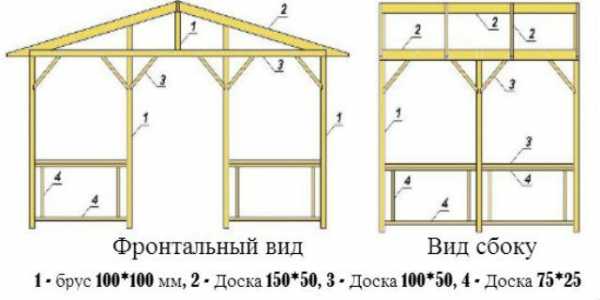

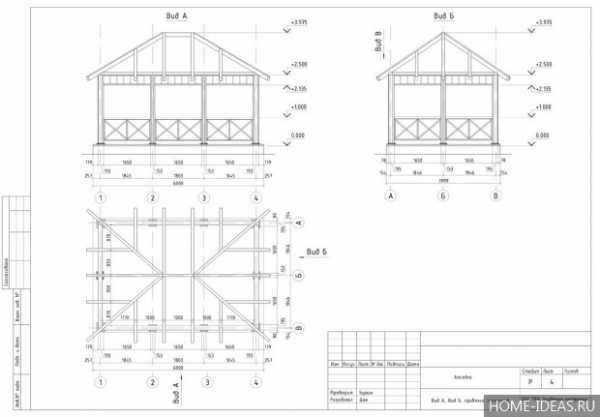

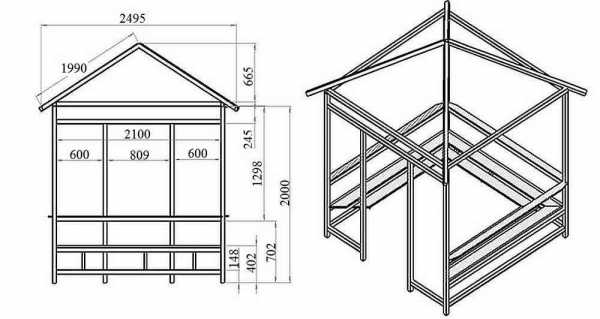

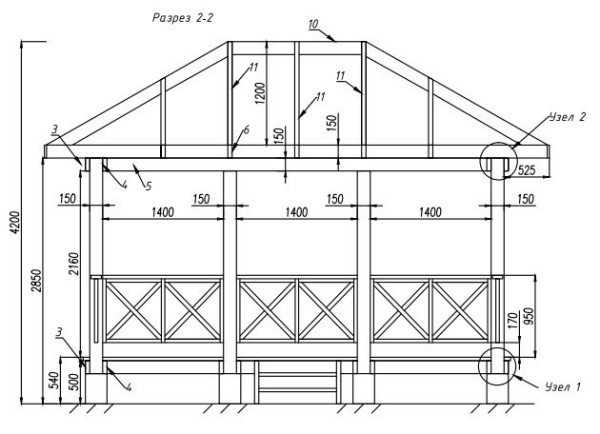

Составляем чертеж

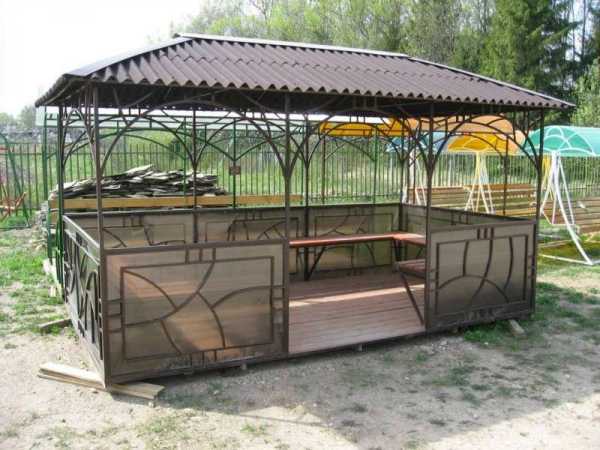

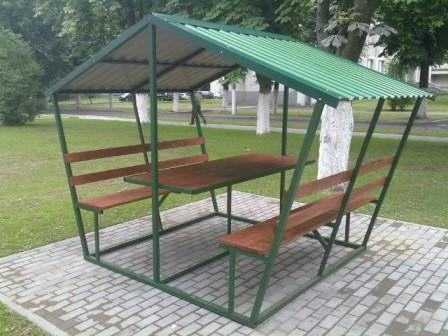

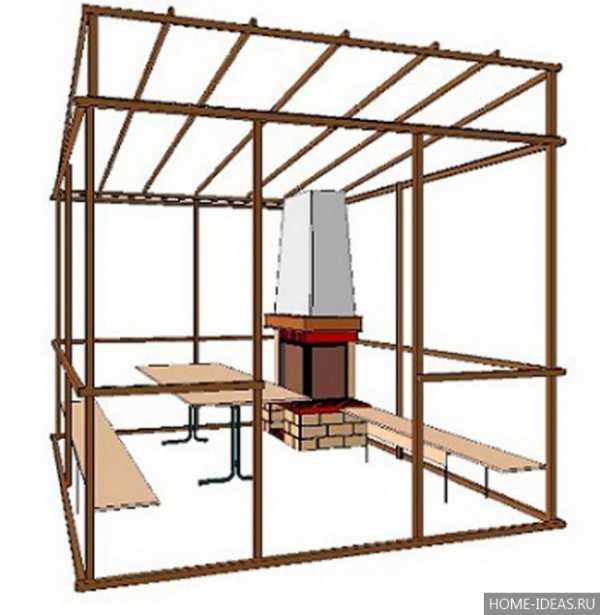

Чертеж беседки из металла

Обдумав вышеприведенные вопросы, самое время перенести план на лист бумаги, чтобы он стал немного реальнее нашего воображения. Вот некоторые проекты, которые займут немного места, но позволят разместить все необходимые элементы.

2,5×3,5 м. Такого решения хватит для того, чтобы расположить внутри обеденный стол и стулья. Четыре человека будут чувствовать себя вполне комфортно.
3×4 м. В такую беседку можно будет позвать гостей или собрать большую семью за хорошим столом.

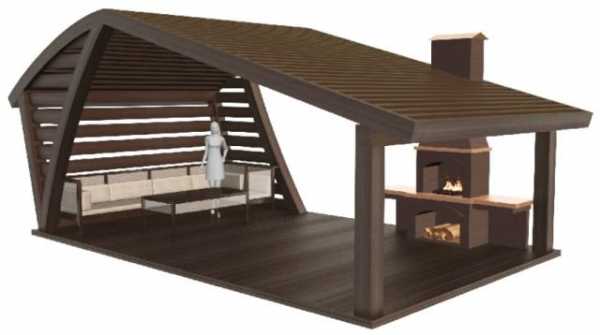

4×4 м. Этот вариант с мангалом. Делается небольшая площадка с размерами 1×1 м без накрытия, чтобы дым свободно мог подниматься и не задерживался под крышей.
5×5 м. В такой беседке можно будет соорудить лежаки, на которые помещаются матрасы и подушки. Она станет действительно хорошим местом отдыха и времяпрепровождения.

Размеры приведены как примеры. Их можно варьировать и подстраивать под конкретные нужды и участок земли. Зная конкретные параметры, можно выбрать тип фундамента, который будет применяться. Есть несколько вариантов, которые не занимают много времени в сооружении, но будут хорошей опорой для всей конструкции:

столбчатый кирпичный;
столбчатый монолитный;
свайный;
цельный плитный.

Вариант фундамента

Как изготавливается каждый из них мы рассмотрим немного ниже. Также на план наносится планируемый для использования материал. Беседку можно закрыть со всех сторон при помощи стеклопакетов. При этом можно сделать большое количество створчатых или раздвижных окон. В таком строении будет комфортно в любую погоду. Самым частым материалом, который применяется является древесина. Она доступна, проста в обработке, чтобы с ней справиться не потребуются специальные инструменты. Для каркаса может легко применяться профильный металл, но для работы с ним нужно владеть навыками сварщика. Одна стена или несколько могут быть выложены из облицовочного кирпича, что смотрится достаточно привлекательно и дает возможность сочетать оформление с основным зданием.

Фундамент

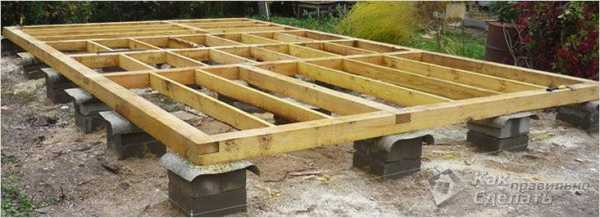

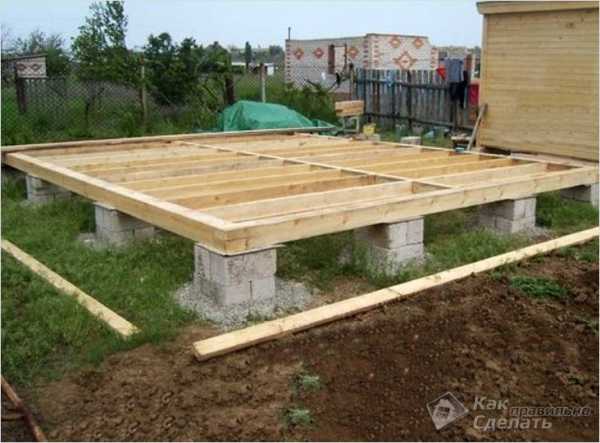

Столбчатый фундамент

Выше говорилось, какие виды фундамента можно использовать для построек такого типа. Самым простым для возведения будет столбчатый кирпичный. Для его реализации понадобится:

Выкопать ямы на глубину в 30 см. Делается это через каждый метр по протяженности всех стен. Осуществляется подсыпка из песка слоем в 20 см. Она хорошо трамбуется, потом смачивается водой, чтобы материал претерпел усадку.
Для каждого элемента понадобится по 4 блока. Их размер должен быть 20×20×40 см. Это стандартные габариты для шлакоблока или другого схожего строительного материала.
Первые два помещаются на подготовленную подушку. Они выставляются по уровню. Удобнее всего использовать лазерный нивелир, при помощи которого проецируется линия. Она будет ориентиром для всех элементов. Между камнями наносится раствор, который будет удерживать их вместе. Они равняются по уровню.

Таким образом по два элемента выставляются по всем углам.
Между ними натягивается леска, которая поможет выставить промежуточные опоры.
Сверху перпендикулярно укладываются на раствор еще два кирпича.

Фундамент можно считать готовым. Но важно помнить, что такой вариант подойдет для тех местностей, где грунт имеет достаточную плотность и не размокает чрезмерно при дождях. В противном случае беседка может потерять опору и разрушиться.

Столбчатый монолитный фундамент напоминает предыдущий вариант, но имеет свои особенности:

Выбирается оптимальный шаг опор для конкретного строения. Он может быть в пределах 1–1,5 метра.
Сначала выкапываются ямы по углам. Их глубина должна быть ниже промерзания грунта, а габариты, например, 40×40 см.

Далее с выбранным шагом выкапываются ямы вдоль будущей стены. Если ширина строения большая, тогда посередине также нужно предусмотреть несколько опор для центрального бруса. Если этого не сделать, тогда пол не получится достаточно прочным.
На дно каждого углубления укладывается песок таким же слоем, как и в предыдущем варианте.
Из обрезной доски, листов ОСБ или фанеры изготавливается опалубка. Она должна быть такой высоты, чтобы оголовок был над поверхностью на 20 см. Это позволит оградить основной материал строительства от намокания во время дождей или других осадков.
Форма монтируется и закрепляется.
Внутренние стенки застилаются рубероидом.
В середину вставляются пруты арматуры. Более эффективно будет изготовить обрешетку: 4 основных вертикальных элемента должны быть диаметром в 12 мм, остальные можно взять 8 мм. Они связываются между собой вязальной проволокой таким образом, чтобы получился параллелограмм. Поперечные отрезки располагаются с шагом в 30–40 см.

Заливается приготовленный бетонный раствор. Его необходимо хорошо уплотнить. Лучше это делать при помощи электрического вибратора. Если такой возможности нет, то в крайнем случае можно использовать кусок арматуры.
Верхние торцы всех элементов выравниваются в одной плоскости, чтобы облегчить себе дальнейшее строительство.
На данном этапе есть преимущество сделать заготовку под ростверк. Для этого понадобится металлическая шинка (полоска листового металла). Ее ширина должна быть хотя бы 5 см. Изготавливается 2 отрезка по 15–20 см. Они вертикально погружаются в свежий раствор на расстояние бруса, который потом будет применен.

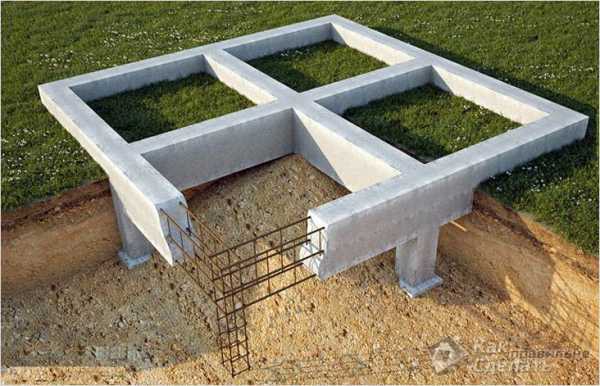

Столбчатый монолитный

Можно сделать и несъемную опалубку для такого фундамента. Для этого понадобится асбестовая труба диаметром от 250 мм. Таким же образом выкапываются ямы, делается подсыпка, но на песок слоем в 15 см еще укладывается мелкая щебенка и хорошо трамбуется. Внутрь вставляются трубы, они выставляются по уровню. По бокам до половины засыпается щебень и уплотняется. Внутрь вставляется несколько прутов арматуры и заливается раствор. Таким же образом можно сделать заготовки из металлических пластин для бруса.

Свайный фундамент под беседку

Как и предыдущий вариант, свайный фундамент позволит выдержать конструкцию большой массы. Можно будет возводить кирпичные стены. Наиболее простой будет работа с винтовыми элементами.

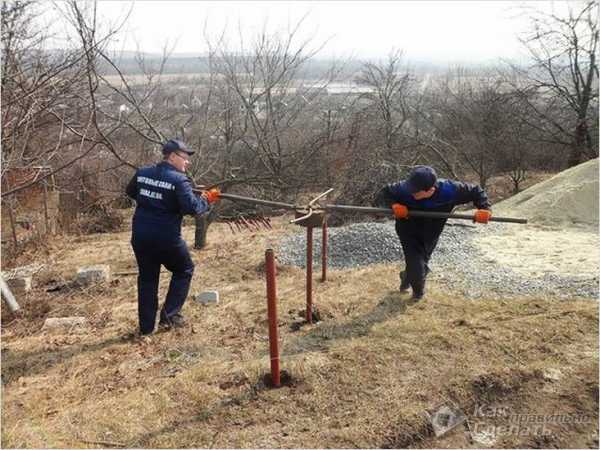

Установка свай Приобретается количество элементов из расчета установки с шагом, о котором говорилось выше.
При желании их можно изготовить самостоятельно. Для этого понадобится металлическая труба с диаметром в 85 мм. Ее длина должна быть такой, чтобы опора находилась ниже промерзания грунта и выступала над поверхностью на 20 см. Один из торцов заостряется. Для этого делаются прорезы вдоль на 15 см, полоски загибаются к середине, провариваются и зачищаются. С шагом в 5 см крепятся пластины для винта. В верхней части делается отверстие, в которое можно будет вставить рычаг для закручивания.

Для монтажа всех элементов будет достаточно двух человек.
После погружения верхние части выравниваются на одну высоту и наваривается квадратное основание размером 20×20 см.

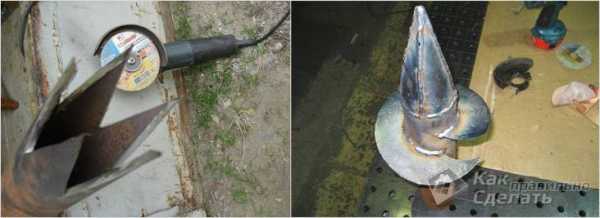

Самодельные винтовые сваи

Для того чтобы опоры прослужили как можно дольше, их необходимо обработать антикоррозионным средством и покрыть краской. Предотвратить разрастание сорняка под полом беседки можно следующим образом: укладываются листы рубероида по всей площади. Нахлест делается в 10 см. Сверху осуществляется насыпка из песка в 5 см и хорошо трамбуется.

Основа в виде монолитной плиты позволит за один проход достичь двух целей — сделать фундамент и подготовить пол.

Размечается территория.
Выкапывается котлован на глубину в 30–40 см.
Дно покрывается слоем песка в 15 см. Он хорошо трамбуется.
Следующим шагом укладывается металлическая обрешетка, которая придаст прочности. Вместо нее можно воспользоваться строительным бутом — битым кирпичом, остатками бетонных плит или натуральным камнем. Он укладывается ровным слоем по всей выкопанной области.
Из металлических труб или деревянных колышков делаются маяки. Они выставляются по уровню. При этом можно сделать небольшой уклон в одну сторону на 1–2 см. Это даст возможность разлившейся жидкости или попавшей дождевой воде спокойно стекать в грунт.
Заливается раствор и стягивается при помощи правила или ровной металлической планки, например, куска профиля для гипсокартона.

Если не планируется укладка плитки, тогда сверху можно сделать железнение. Для этого на еще сырой пол наносится сухой цемент и затирается. Впоследствии получается ровная поверхность с небольшим глянцем.
Полной прочности конструкция достигнет не раньше, чем через 27 дней.

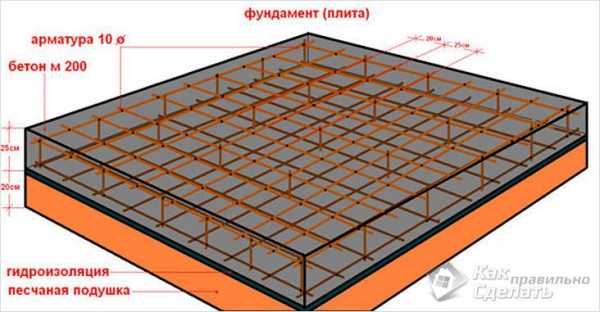

Схема монолитного фундамента для беседки

В случае когда совсем нет желания возиться с бетоном и фундаментом, можно стойки просто вкопать в землю на 50–70 см, сделать подсыпку из щебня и песка и хорошо все утрамбовать.

Основная конструкция

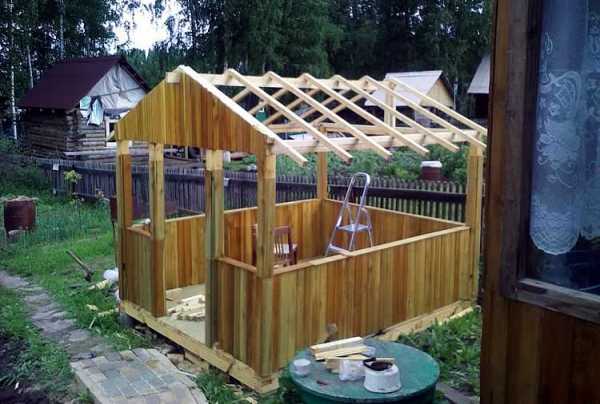

Конструкция

Принцип возведения деревянного и металлического каркаса во многом схож. Для первого варианта понадобится брус 10×10 см и обрезная доска 10×5 см. Во втором случае для основания понадобится двутавровый швеллер, а для стоек квадратная профильная труба размером 6×6 см или 8×4 см. При этом все работы осуществляются при помощи сварочного аппарата.

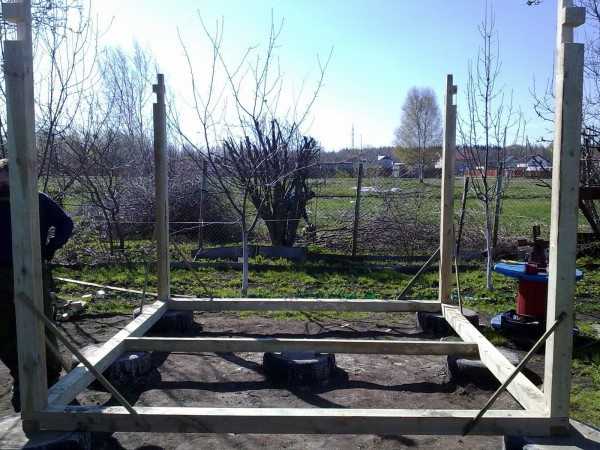

Если были выбраны первые три варианта фундамента, тогда необходимо сделать нижнюю обвязку. Для этого брус обрезается по длине каждой из сторон, аналогичным образом делается еще один элемент, который будет уложен в середину.
Они связываются между собой. Для этого по углам делается вырез глубиной 5 см, а шириной 10 см. Пазы стыкуются между собой и закрепляются саморезами.

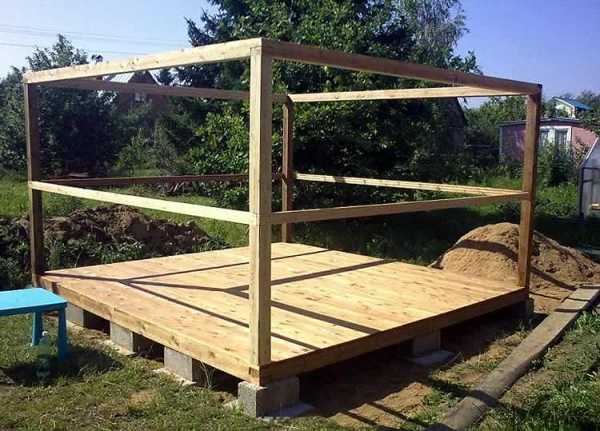

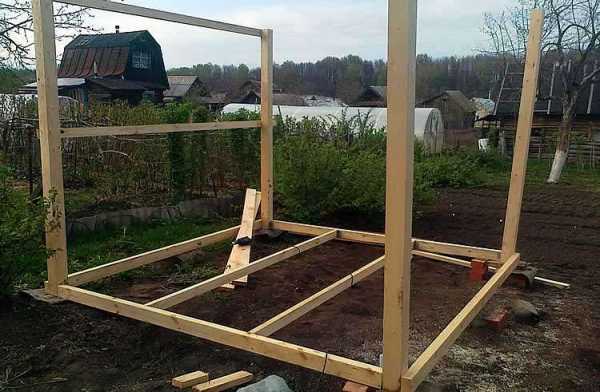

Следующим шагом будет установка угловых стоек. Для них используется такой же материал, как и для ростверка. Они крепятся к основанию при помощи металлических пластин-уголков. Чтобы сделать сочленение более надежным, необходимо вырезать шип и утопить его в соответствующий паз.
Если стены более 3 метров, тогда необходимо сделать дополнительные вертикальные опоры из обрезной доски. Устанавливать их можно через 1 м.
Сверху все элементы связываются при помощи двух досок, которые прибиваются по внутренней и внешней стороне. Углы укрепляются металлическими планками.

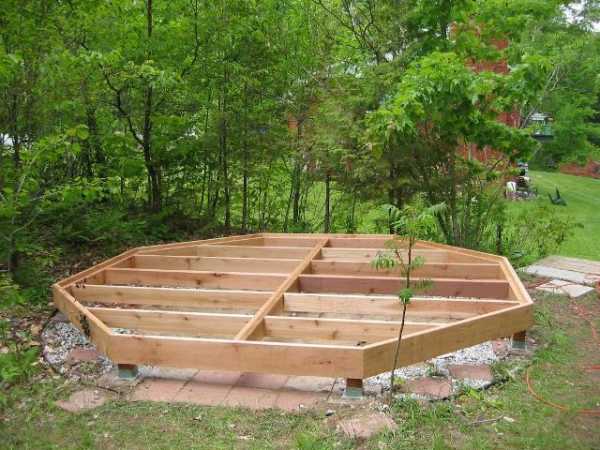

Следующим шагом укладывается пол. Его можно сделать из шлифованной доски, которая прибивается встык. При финишной отделке ее можно покрыть лаком и морилкой.
Если планируется односкатная крыша, тогда стойки на одной стороне необходимо сделать выше на 20–30 см. Для двускатной или четырехскатной они должны быть одинакового размера. Для первого варианта достаточно будет просто через 40 см установить доски от одной стены до другой и зафиксировать их. Для двускатной понадобится собрать несколько ферм, их можно расположить с шагом в 60–100 см. Представляют они собой равнобедренный треугольник. Первым делом монтируются два крайних. Они выставляются по уровню в горизонтальной и вертикальной плоскости. Между ними натягивается 3 лески, которые будут служить ориентиром для остальных составляющих. Соединить их между собой можно при помощи подконьковой балки или косыми перемычками. Делается обрешетка под конкретный настил, и площадь накрывается.

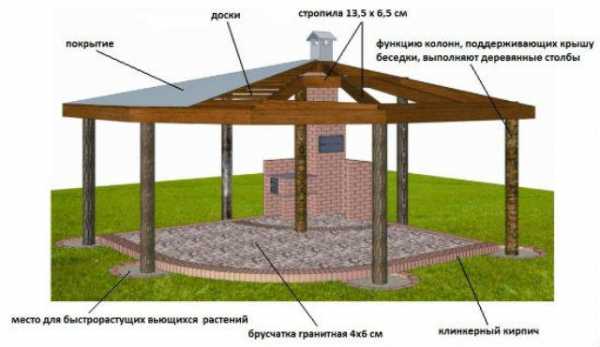

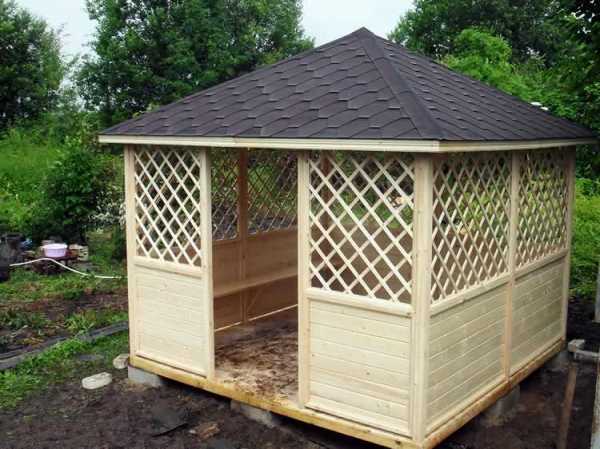

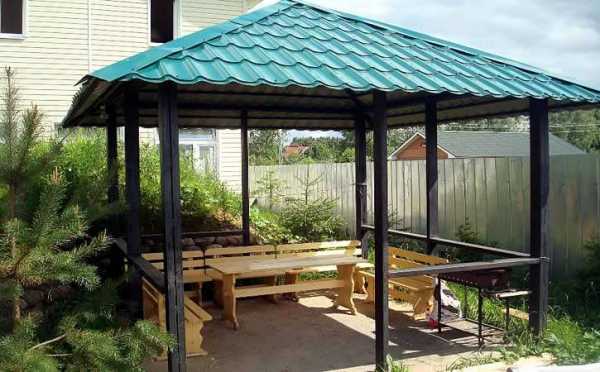

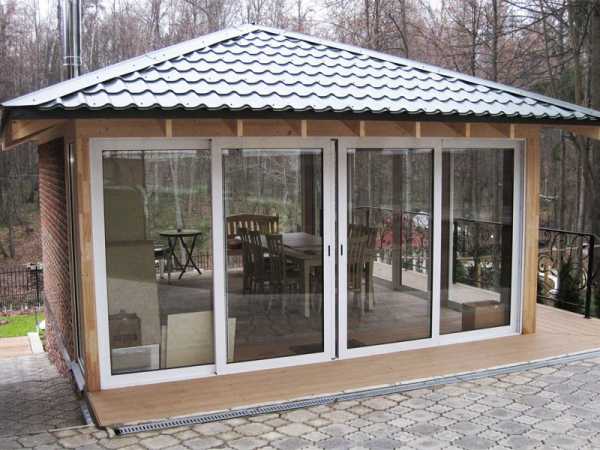

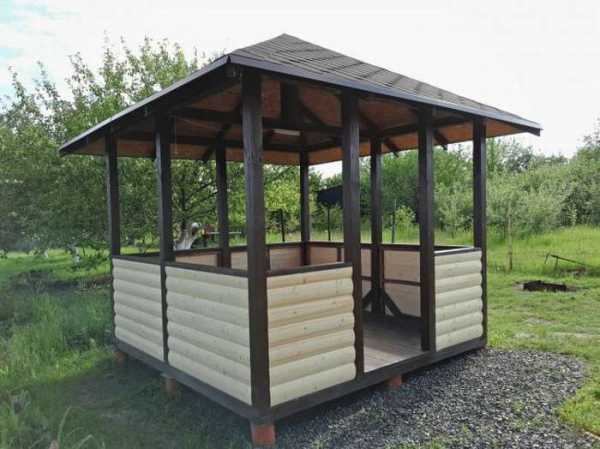

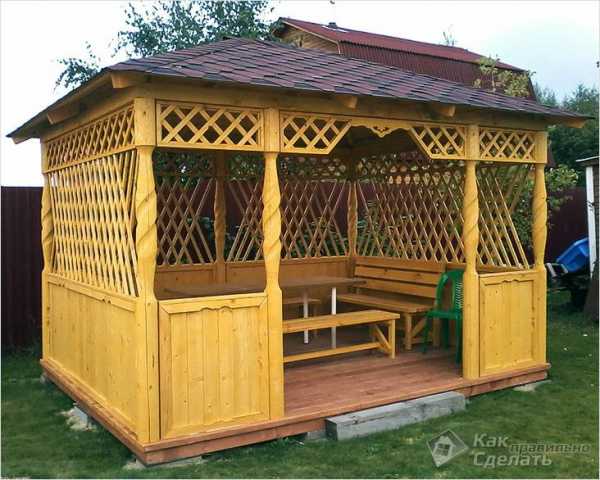

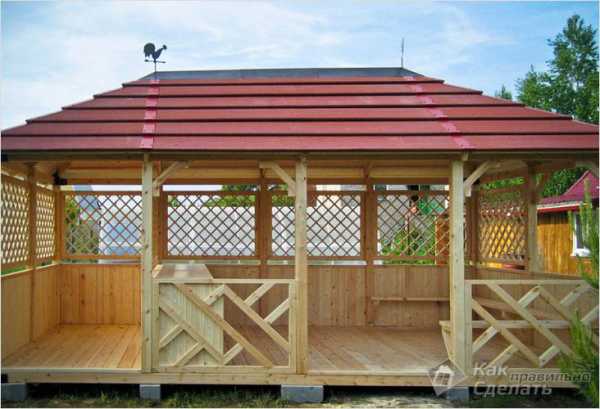

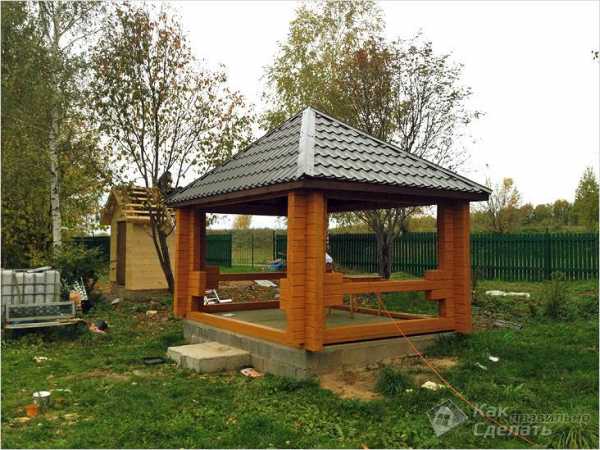

Беседка с четырехскатной крышей

Для монолитного фундамента угловые стойки необходимо утопить в землю. Это можно сделать еще на этапе заливки или уже после. По 4 углам выкапываются ямы на глубину 50 см. Делаются столбики по принципу фундаментных, о которых писалось выше. Они будут опорой для стоек. Дальше сборка такая же, как в предыдущих вариантах, но уже не требуется выполнять нижнюю обвязку. В этом случае можно пойти и другим путем. Основные стойки могут быть не деревянными, а кирпичными. Для этого по углам выкладываются колонны, которые внутри обязательно армируются. Сверху на них укладывается деревянный брус 10×10 см. Элементы перевязываются между собой, как описывалось для ростверка. Это будет мауэрлат, который станет основой для кровли.

Стропильная система четырехскатной крыши

О некоторых элементах, которые могут располагаться внутри, уже говорилось по ходу статьи. Пространство между стойками может быть открытым. Несколько сторон можно закрыть при помощи прозрачного поликарбоната. В другом варианте до середины делается кладка облицовочным кирпичом. Оставшийся проем остается как есть, или в него монтируется деревянная решетка. Вокруг территорию можно засадить диким виноградом или плющом. Со временем он окутает всю беседку и получится зеленый островок.

При желании строение можно сделать с элементами, заимствованными у колыбы. Для этого в середине крыши оставляется отверстие, которое будет использоваться для выхода дыма. В этом случае прямо посередине можно сделать кострище, что позволит наслаждаться огнем в любую погоду, расположившись вокруг него на удобных креслах или лежаках.

Необходимо помнить, что деревянные конструкции нуждаются в постоянном обслуживании. Минимум каждые 3 года необходимо снимать старое покрытие и снова наносить лак или краску, которая предназначена для применения на улице. В этом случае удастся избежать пересыхания и загнивания.

Обработанная лаком беседка

Каждый может стать автором своего уникального проекта. Нам интересно что и как сделать получилось лично у вас. Делитесь своими решениями в комментариях к статье, возможно, для кого-то они послужат новой идеей.

Видео

Пример строительства прямоугольной беседки:

Фото

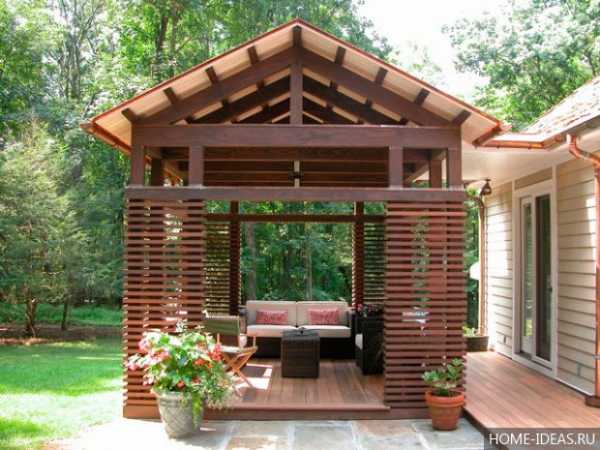

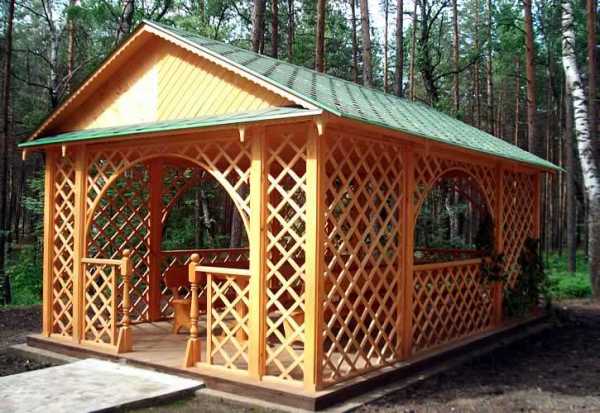

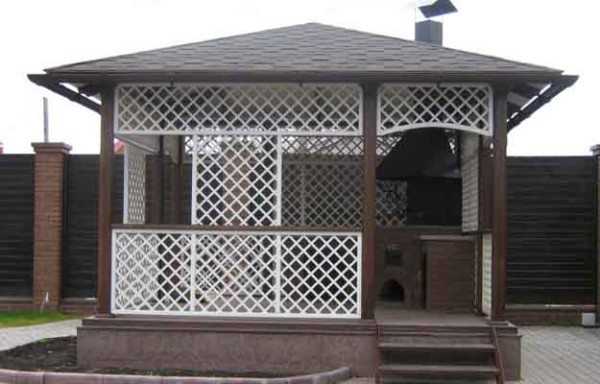

Беседка со шпалерой

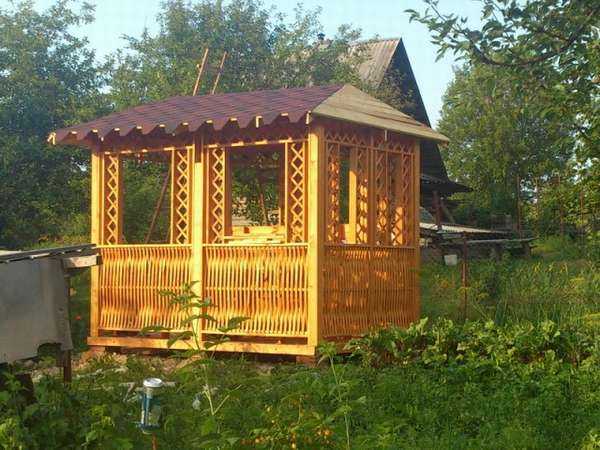

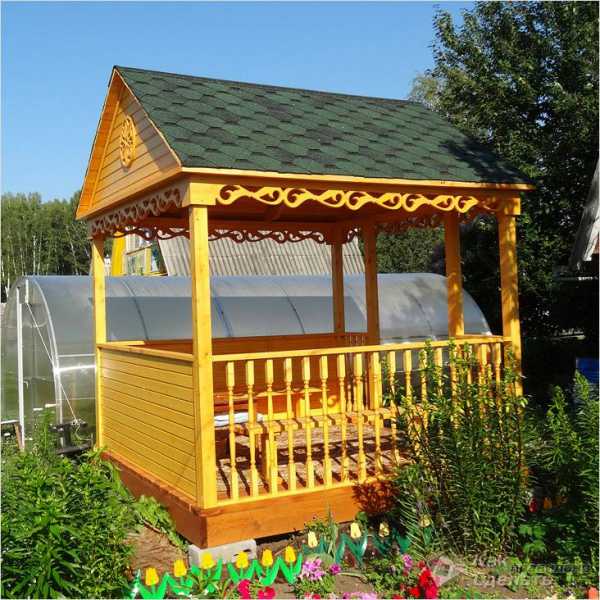

С резными элементами

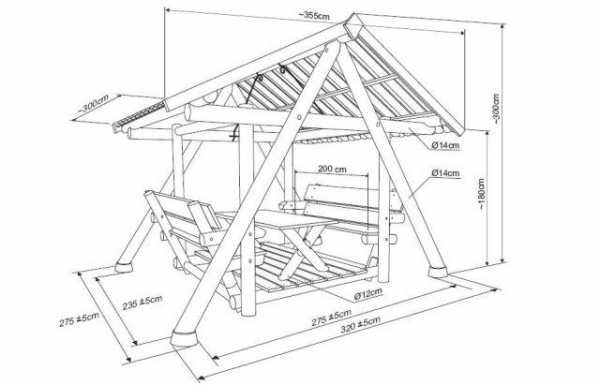

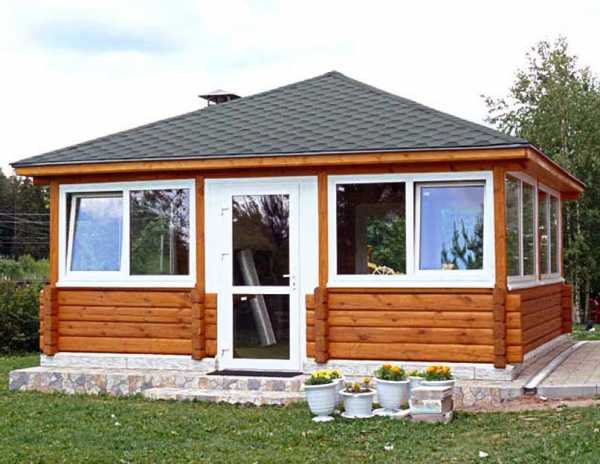

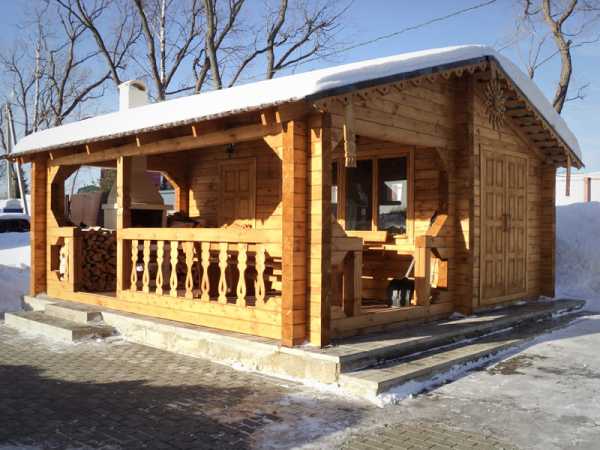

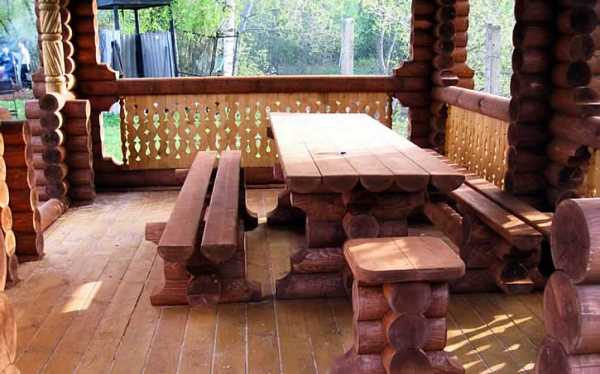

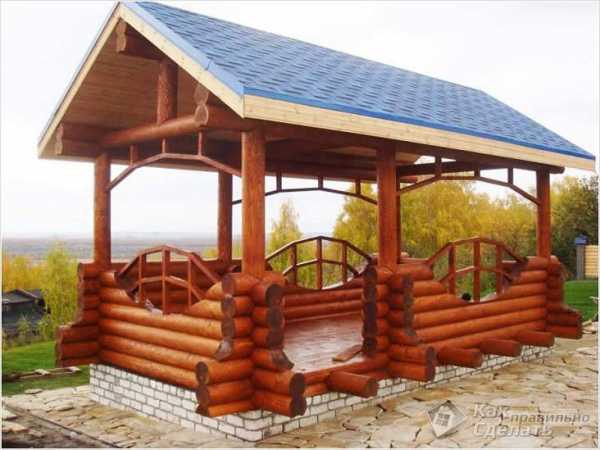

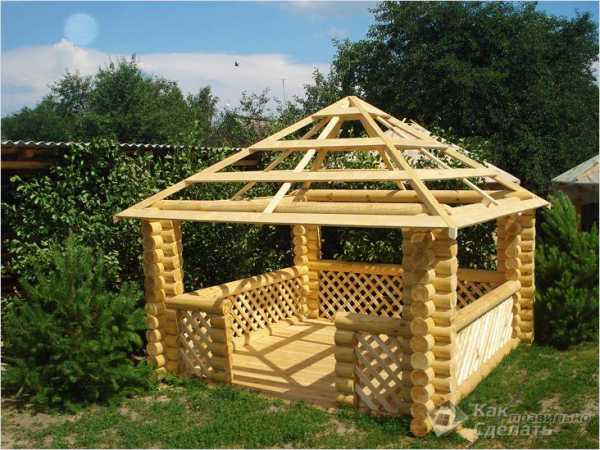

Прямоугольная беседка сруб

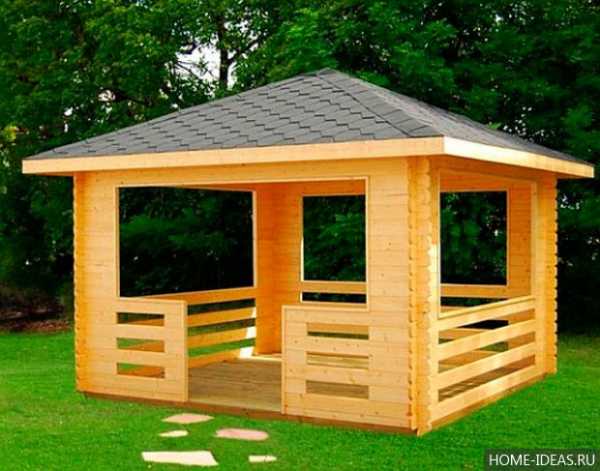

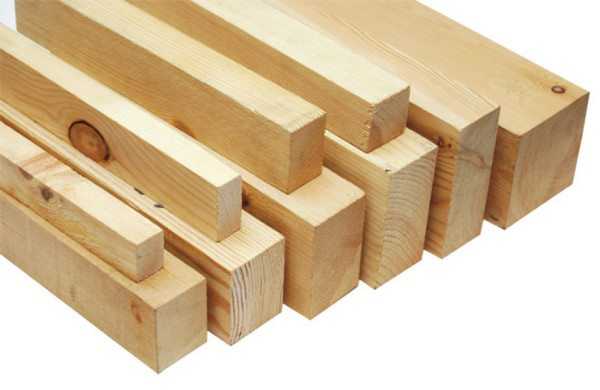

Беседка из бруса

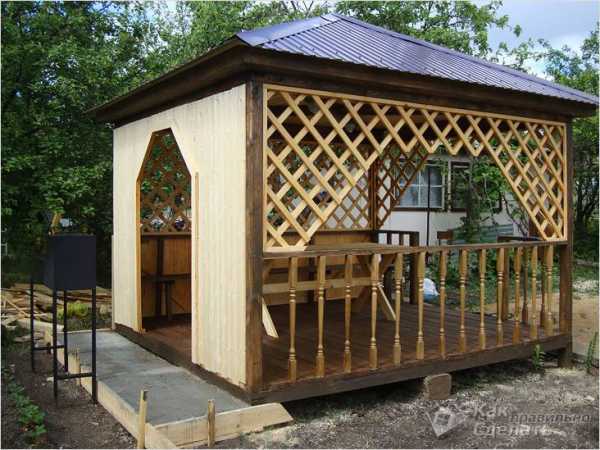

С балясинами

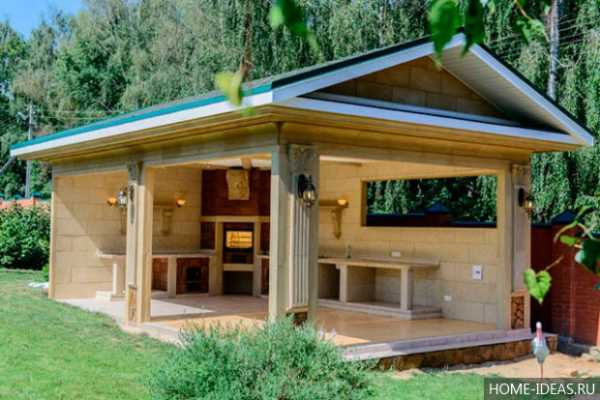

С кирпично-каменным основанием

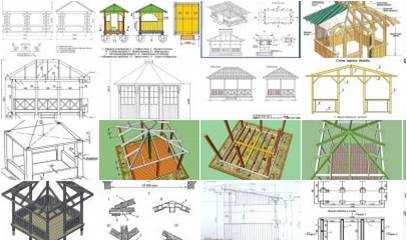

>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.

Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

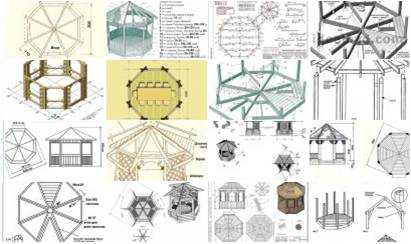

90 чертежей и макетов восьми— и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

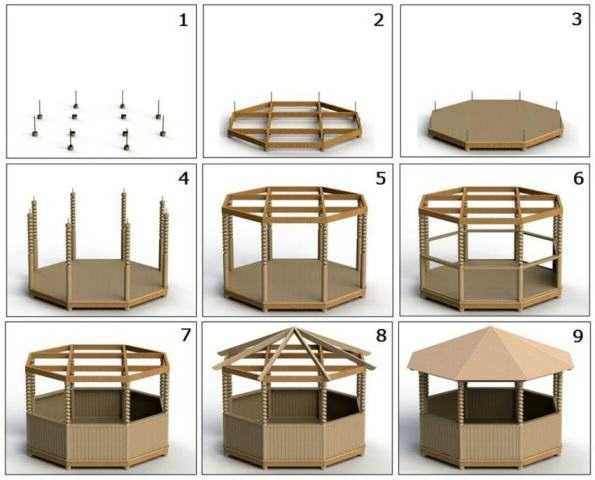

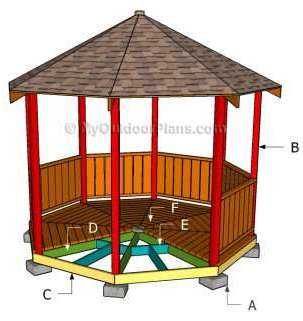

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

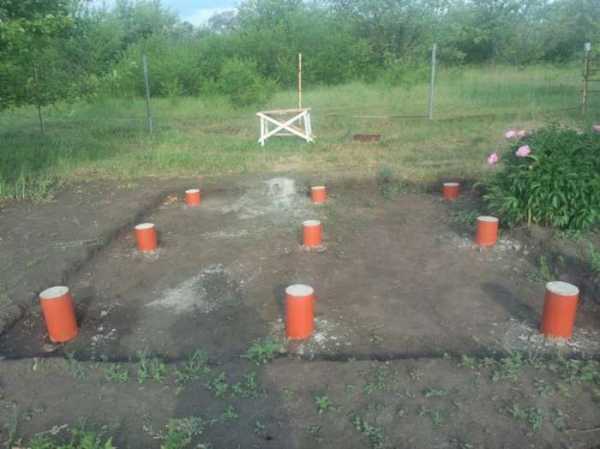

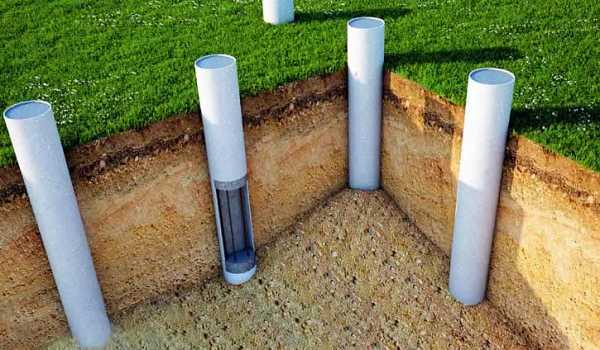

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

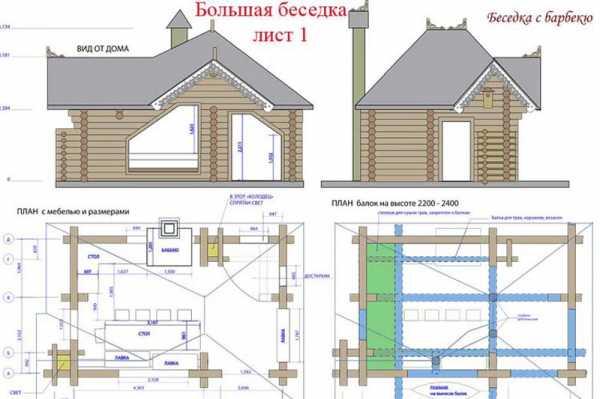

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.

50 чертежей шестиугольных беседок

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.

50 чертежей восьмиугольных беседок

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.

Макеты и пошаговые фото изготовления беседок:

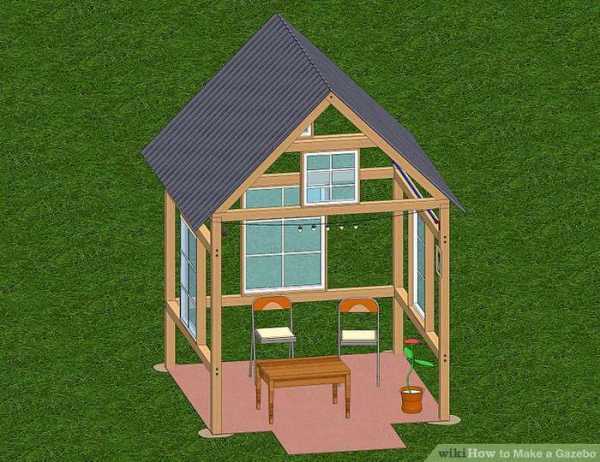

Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

Выкопайте ямки под столбы и установите формы в отверстия.
Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
Далее нужно установить средние лаги к полу беседки.
Совместите края и убедитесь, что углы получились квадратными.
Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
Используя уровень, установите верхние балки.
Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
Не оставляйте никаких зазоров между деталями.
Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Как сделать двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

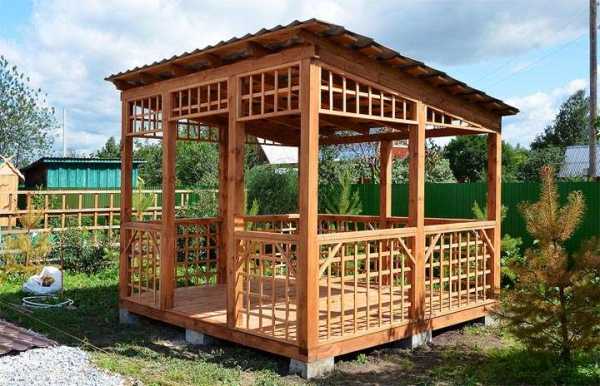

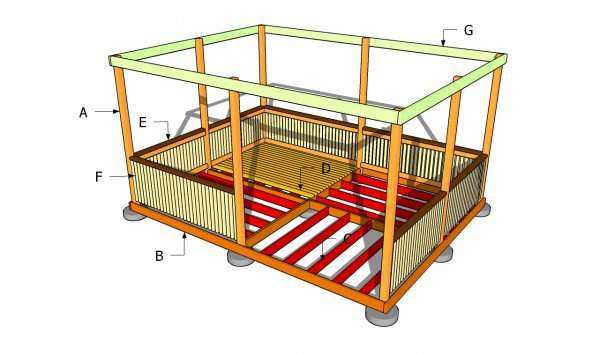

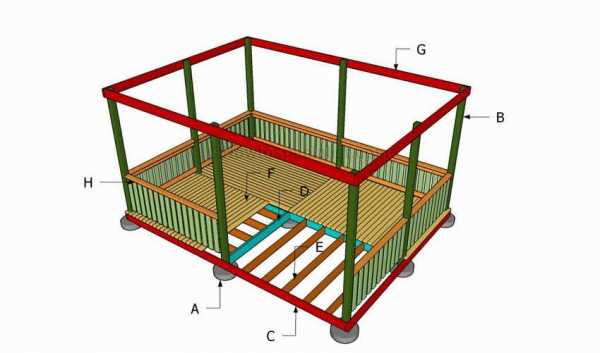

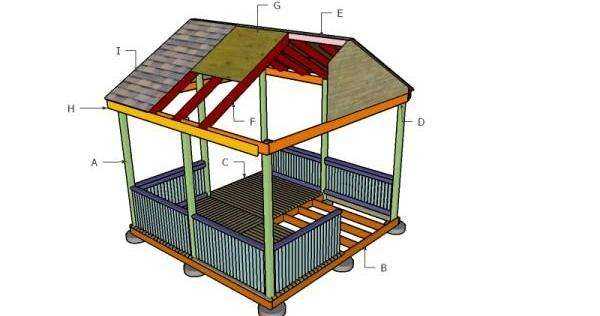

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

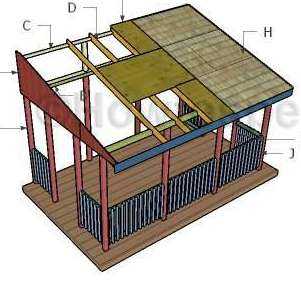

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

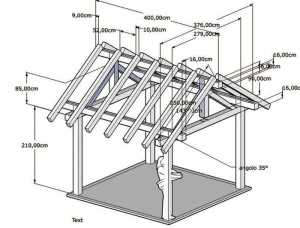

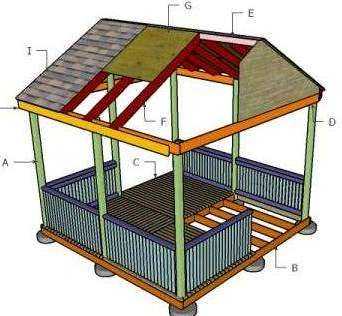

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

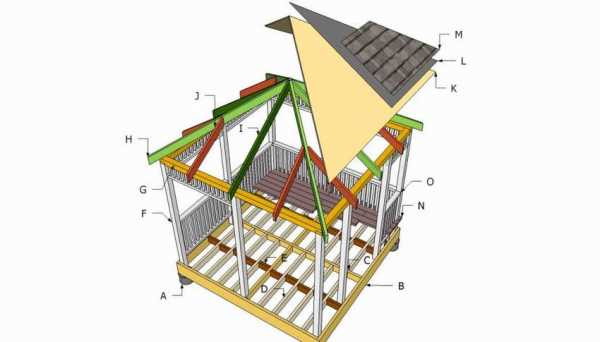

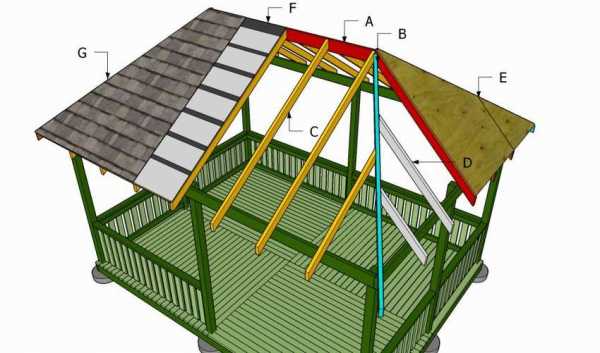

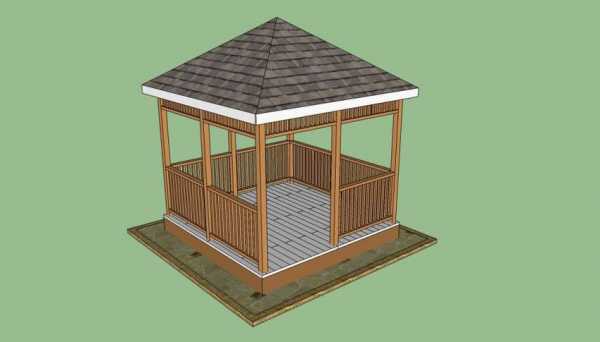

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

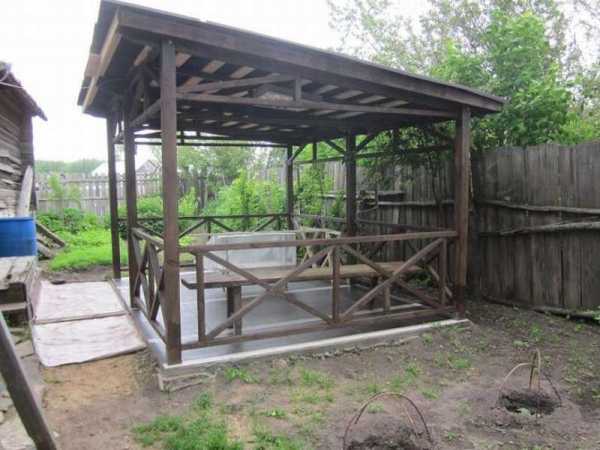

Красивая беседка из дерева своими руками

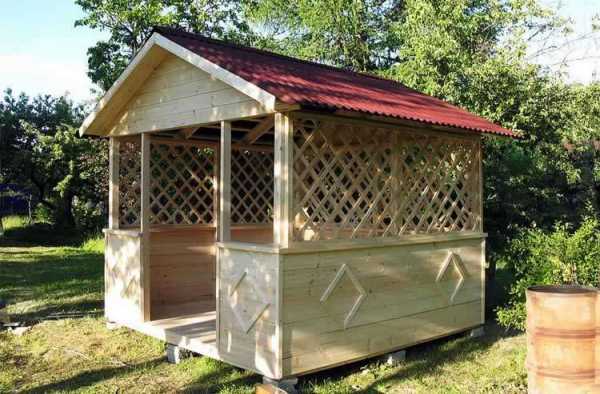

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

Источник фото fishki.net/52871-besedka-svoimi-rukami-25-foto.html
Автор forester86

Садовая беседка своими руками

Этот проект, конечно, более масштабный. Чтобы построить садовую беседку своими руками не обязательно быть столяром высокого разряда или мастером на все руки, хотя не помешало бы. Здесь показаны все этапы строительства.

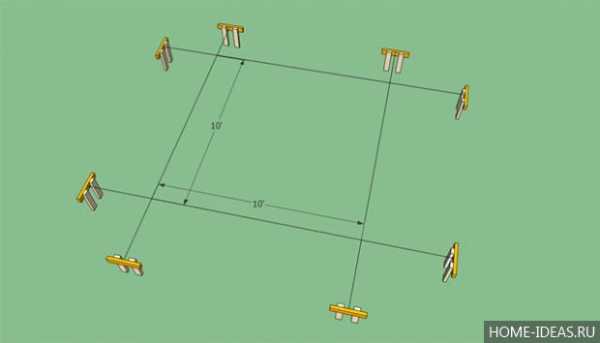

Работы начинаются с разметки. Для обеспечения надлежащего дренажа и предотвращения роста травы и сорняков снимите дерн и около 10 см грунта.
Затем засыпьте подготовленный участок гравием.
Затем установите формы для точечного фундамента и залейте их бетоном наполовину.
Используйте уровень, чтобы убедиться, что вершина каждой формы находятся на одинаковой высоте.
В данном случае рельеф слегка наклонный, поэтому высота форм для каждого отверстия другая.
На втором фото вы видите прибор, лазерный уровень, который использовался для разметки.

Дальше все подробности описывать не буду, на фотографиях все показано довольно хорошо, а детальные инструкции можно прочитать на сайте, ссылка под галереей.

Исто

www.novamett.ru

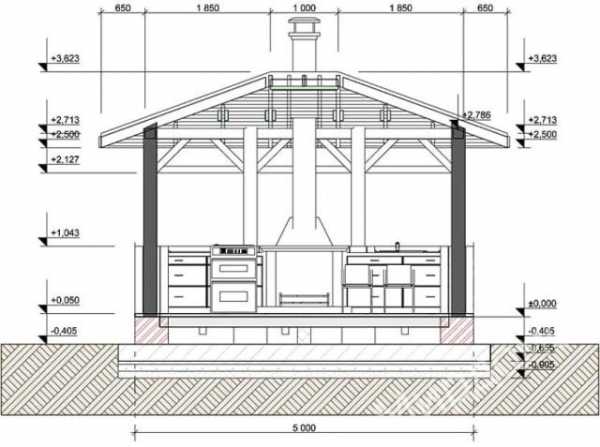

Чертежи прямоугольной беседки своими руками: видео-инструкция, проект, фото

Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры.

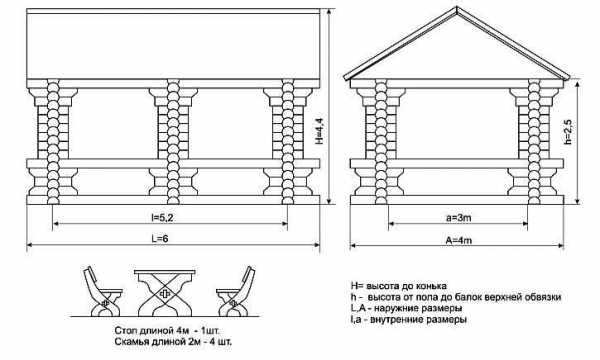

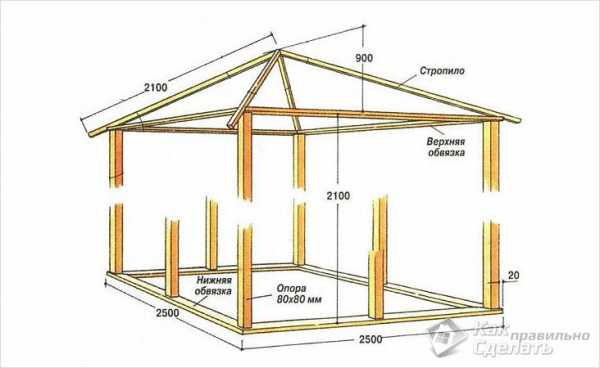

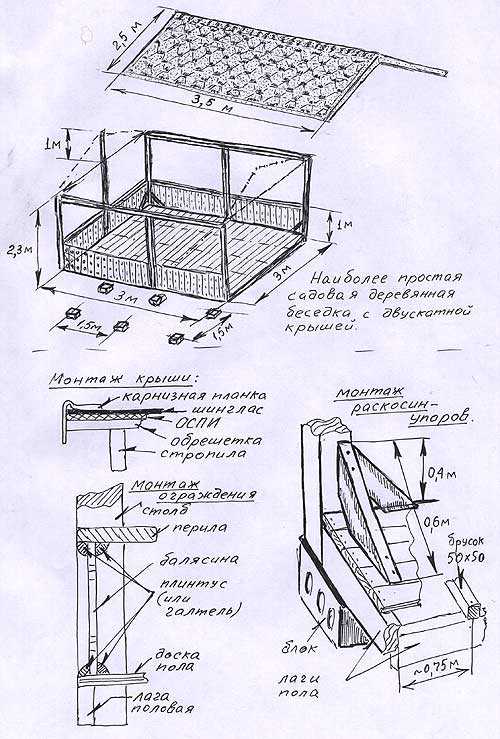

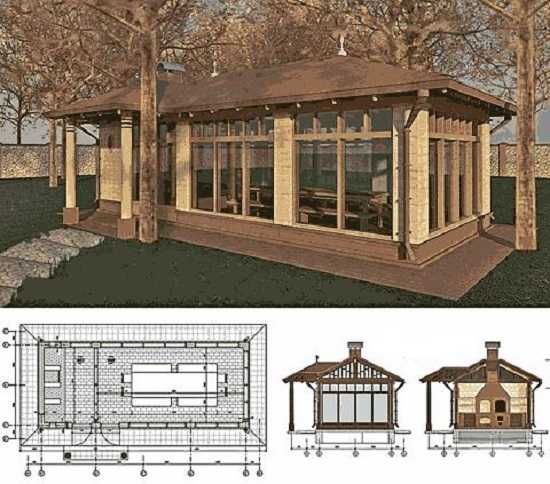

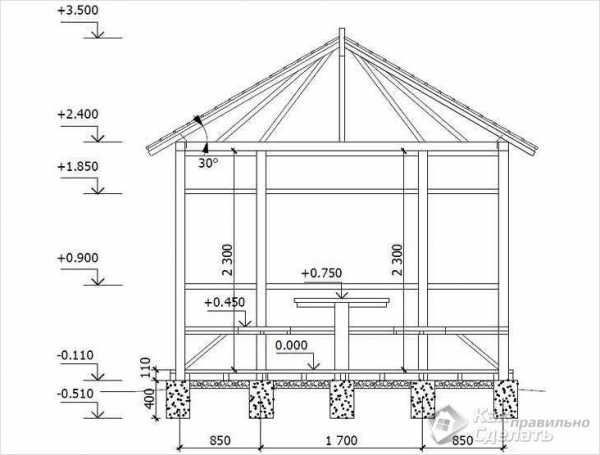

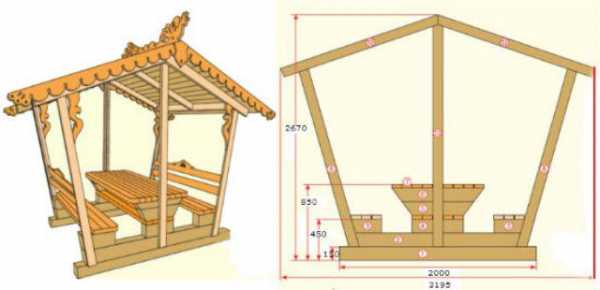

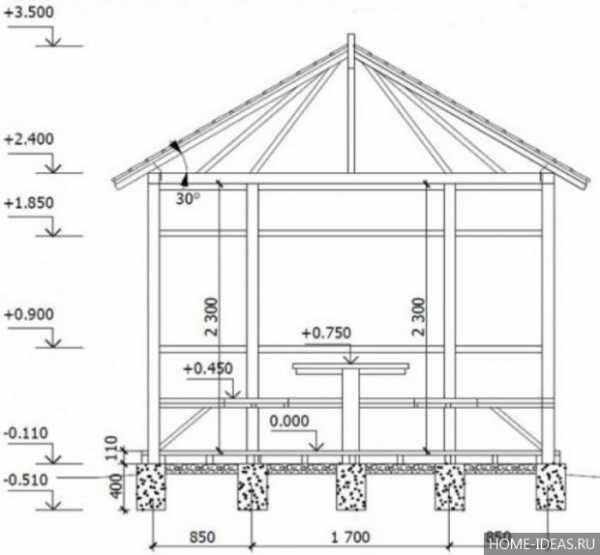

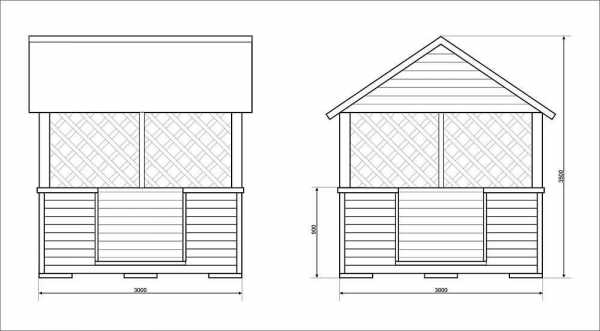

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

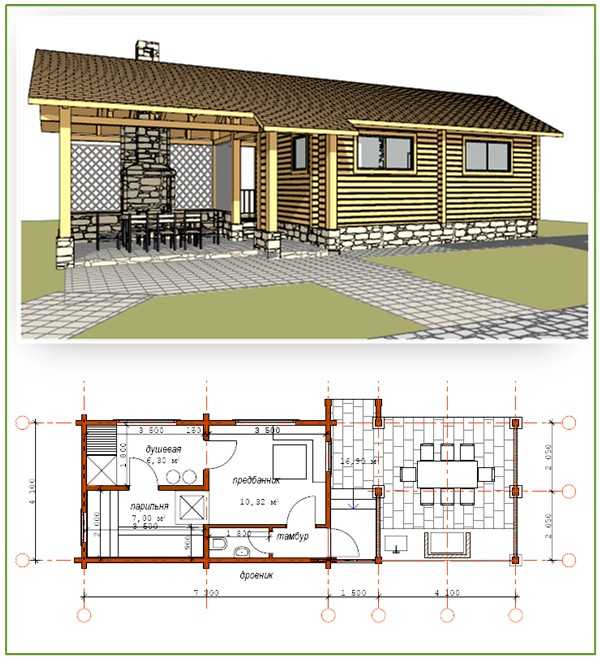

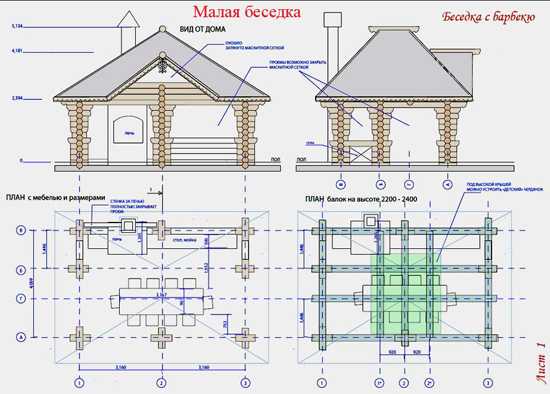

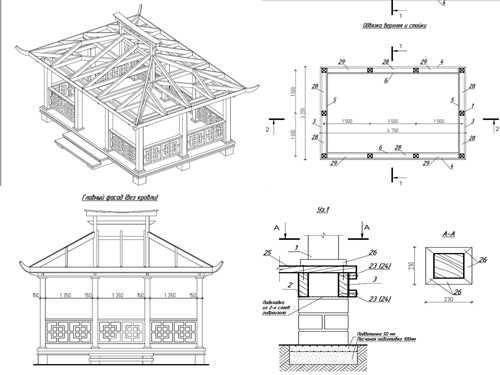

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Статьи по теме:

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

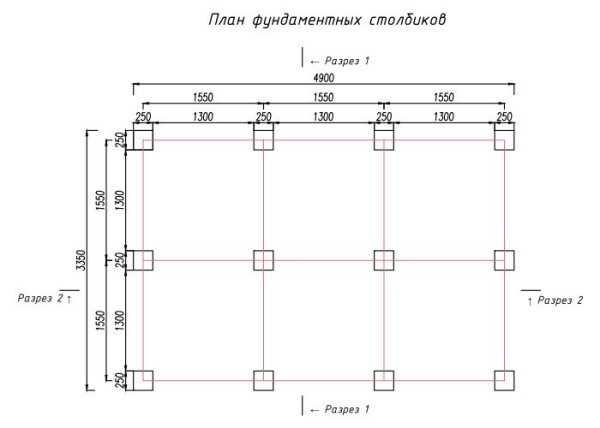

План-схема фундамента

На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать 1500-1550 мм.

Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

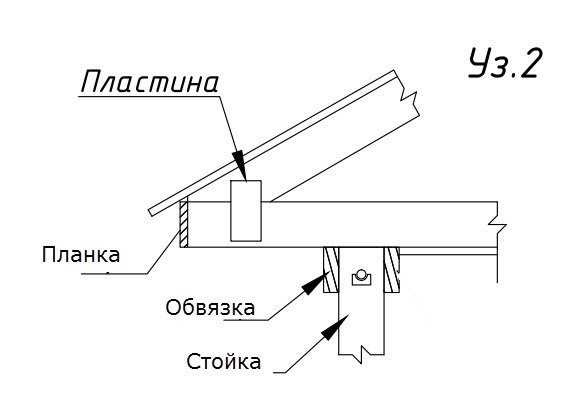

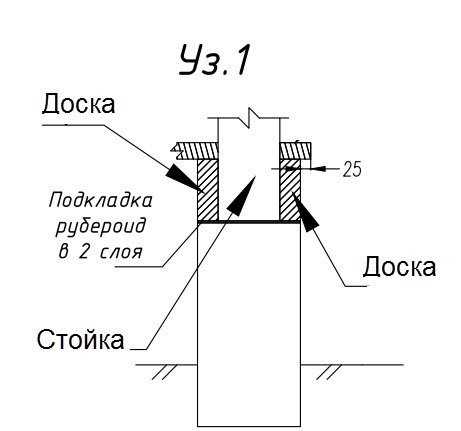

Узел крепления стойки

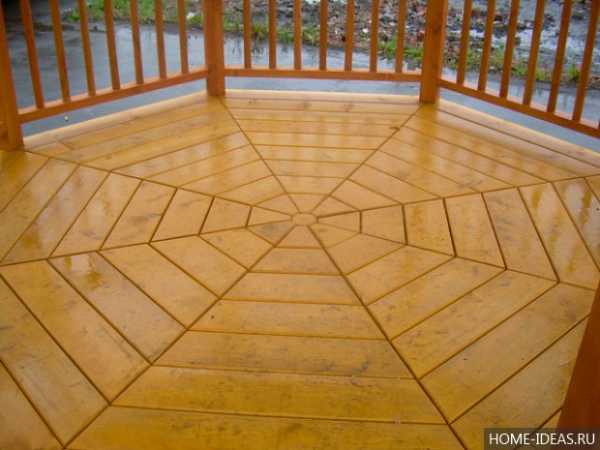

В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

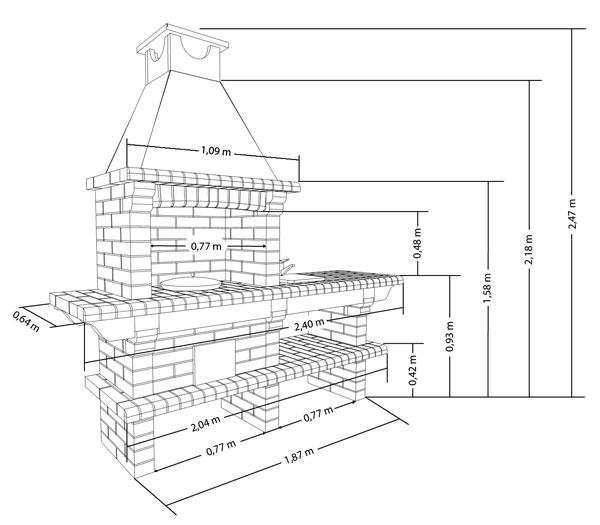

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Статьи по теме:

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

От нулевой отметки грунта до конька -4 – 4,5м.
От уровня грунта до потолка – 2,8 – 3м.
От пола до потолка -2,3-2,5м.
Цоколь – до 0,5м.

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

Схема крепления стропил

В верхней части схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

На завершающем этапе работы наносим на схему элементы отделки: ручки, лестницы, декоративные детали ит.д. Размещать их необходимо таким образом, чтобы они не снижали эксплуатационные качества самого сооружения.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

Бетонные опоры 250х250 мм высотой около 1 м.
Стойки из бруса 150х150 мм высотой около 2,5м.
Доски или брусья для обвязки (50х150 мм, длиной от 3,5 до 6 м).
Балки потолочные (50х150 мм, длина – 3,5 — 5,5м).
Стропила (40х120 мм).
Коньковый брус (50х150 мм, 2000 мм длиной).
Доски для настила (40х100 мм).

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

Элементы ограждения (листы поликарбоната на каркасе, решетчатые деревянные щиты ит.д.).
Доски для обрешетки и обшивки.
Обсадные короба для оконных конструкций (если таковые предусмотрены проектом).
Крепежные элементы.
Кровельный материла.

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

Статьи по теме:

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

Выполняем геодезическую съемку местности, определяя ее уклон и выбирая максимально ровный участок.
Используя строительный нивелир и теодолит, выполняем разметку участка согласно построенному чертежу основания.

Совет! Этот этап лучше доверить профессионоалам.

По разметке бурим отверстия для установки опор фундамента.

Работы ведутся по плану

Заложив в каждое отверстие гравийную подушку, устанавливаем и бетонируем опоры.
Если в качестве опор используются деревянные балки, то впоследствии их можно будет выровнять путем подрезки. А вот бетонные столбы для беседки нужно сразу устанавливать предельно ровно, контролируя соответствие величины шага заложенным в проекте показателям.
На опоры укладываем слой рубероида для гидроизоляции. Поверх рубероида закрепляем вертикальные стойки, соединенные досками обвязки.

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

Соединяем с обвязкой лаги, на которые настилаем половую доску. Если используется доска из дорогого материала, то на время стройки можно заменить ее временным настилом.

Затем переходим к сборке верхней части:

К стойкам крепим верхнюю обвязку.
Ориентируясь на построенные схемы, вырезаем пазы для крепления стропил. Устанавливаем стропила и раскосы, соединяя их с коньком
На стропилах закрепляем обрешетку под кровельный материал.

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

Между стойками закрепляем детали ограждения.
Там, где это предусмотрено проектом, устанавливаем остекление.
Укладываем чистовой пол.
Выполняем финишную обработку всех поверхностей — шлифовку, обеспыливание, обработку бактерицидными средствами.

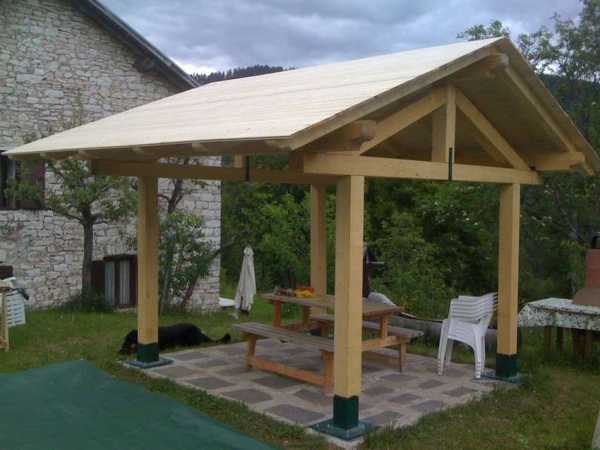

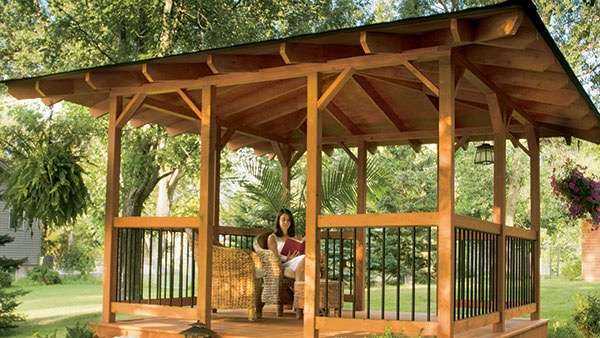

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.

svoyabesedka.ru

Прямоугольная беседка своими руками: чертеж с размерами

Каждый счастливый обладатель собственного участка земли хоть раз задумывался о том, как хорошо было бы иметь уютную и комфортную беседку. Это место, где можно собраться теплым летним вечером за большим столом дружной компанией близких людей. Она может стать официальной столовой в теплый период года. Здесь можно разбить небольшую оранжерею из любимых горшечных растений и обустроить уютное место для отдыха и чтения.

Положительных качеств, говорящих о пользе и необходимости такого строения на каждом дачном участке невероятно много. Каждый может дополнить этот длинный список своими предпочтениями.

Для тех, кто решил этот вопрос для себя положительно и твердо намерился возвести у себя беседку, остается определиться перед началом работ с некоторыми критериями строения:

На каком материале стоит остановить свой выбор при строительстве – дерево, кирпич, камень, металл.
Какой формы будет будущее строение – прямоугольной или круглой, а может быть шестиугольной.
Определиться с размером, решив для себя в каких пределах можно позволить себе постройку, чтобы она была наиболее удобной и функциональной.
Строить беседку самому или воспользоваться помощью профессиональных рабочих.

Все эти вопросы необходимо осветить для себя, планируя строительство.

Подготовительный этап

Прежде всего, стоит определиться из чего же будет будущая беседка. Подходящих стройматериалов достаточно много, стоит обратить свое внимание на классические, зарекомендовавшие себя варианты:

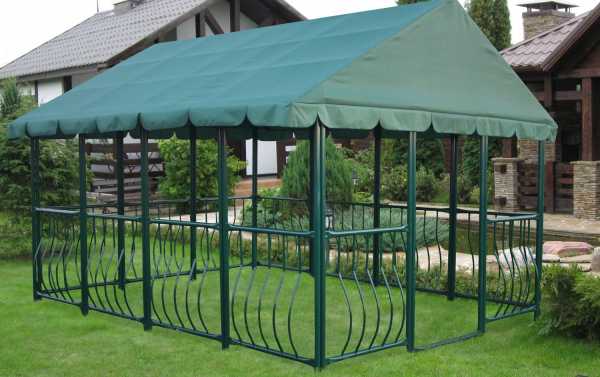

Металл

Беседка, выполненная в стиле художественной ковки, выглядит вполне эффектно и благородно. Такая конструкция выдерживает большие нагрузки и не боится погодных изменений. Но есть одно существенное «но» — металл подвержен коррозии и его постоянно придется подкрашивать, чтобы сохранить эстетическую привлекательность сооружения.

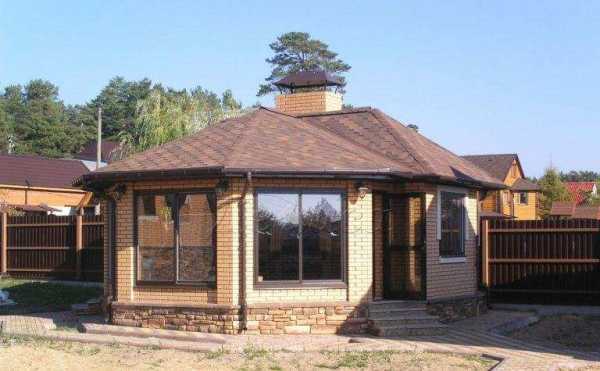

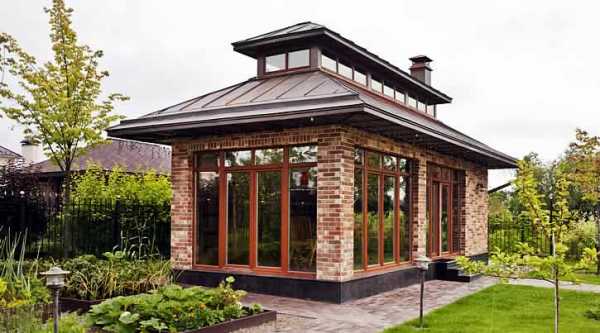

Кирпич

Изделия из кирпича выглядят надежно и добротно. Такая постройка прослужит долго. Недостатком ее является излишняя громоздкость и тяжеловесность конструкции. В беседке, выполненной полностью из кирпича, теряется чувство легкости и единения с природой.

Дерево

Самым оптимальным и доступным вариантом для беседки на загородном участке является дерево, в качестве строительного материала, его преимущества:

Деревянный навес доступен по своей стоимости любой категории граждан – такой вариант обойдется на порядок дешевле вышеперечисленных аналогов
Построить беседку из дерева под силу своими руками, не привлекая к этому процессу дополнительных рабочих, что снижает ее себестоимость в конечном итоге
Строение, выполненное из натурального материала, всегда выглядит по-особенному элегантно и оригинально. Такая конструкция способна украсить собой любое пространство вокруг и стать краеугольным декором на всей территории Вашего хозяйства.
Беседки, ограждения которых выполнены из тонких деревянных реек, смотрятся невероятно ажурно и легко. Создавая ощущение слияния с природой и полной гармонии с окружающим миром.

Геометрическая форма беседки

Далее следует решить какой формы павильон Вам хотелось бы видеть у себя на участке, взвесить все «за» и «против» того или иного варианта.

Беседка в виде круга

Круглая конструкция выглядит изящно и обтекаемо, но очень много места в таком строении пропадет даром, если поставить там обеденный стол прямоугольной формы.

Существуют известные сложности при возведении конструкции в виде круга, и это стоит брать в учет при выборе формы для будущей беседки.

Шестиугольная и квадратная постройка

Все эти варианты подразумевают под собой нерациональное использование полезной площади и подходят только тем, кто может не ограничивать себя в занимаемой территории.

Тематический материал:

Беседка прямоугольной формы

Этот вариант по праву считается самым практичным и удобным – при минимальной ширине беседки, можно сделать ее длину сколь угодно большой. Это дает очень четкое и направленное использование пространства исключительно в полезных целях.

Прямоугольник, как форма для беседки дает возможность владельцу разместить в ней большой обеденный стол и удобно расположиться за ним многочисленной дружной компанией, не ограничивая при этом число посадочных мест.

Строение прямоугольной формы легко прикинуть на бумаге и составить подробный чертеж планируемой постройки. Это задание станет под силу любому непрофессиональному любителю мастерить своими руками. Конструктив прост и понятен, не имеет сложно проектируемых нюансов.

Этапы строительства своими руками

Решившись на постройку прямоугольной формы своими руками, Вы ничего не потеряете, а только приобретете и сэкономите. Приступать к работе стоит, хорошенько подготовившись и прикинув все в уме. Методично, шаг за шагом выполняя намеченные пункты.

Чертеж

Начинать работу всегда стоит с переноса своих мыслей из головы на бумагу. На сегодняшний день этот процесс упрощен при помощи компьютеров и специализированных программ, позволяющих выполнять работы по проектированию с особенной легкостью. Но если Вы не обладаете такими навыками, то можно выполнить чертежи и на бумаге. Конструкция беседки прямоугольной формы достаточно проста и понятна.

На чертежах необходимо детально и в масштабе изобразить все то, что Вы планируете поместить в будущий павильон – точные размеры стола, стульев или скамеек. Вся мебель, планируемая внутри, должна быть показана и умещаться на чертеже в масштабе.

Разметка территории

Нужно обозначить границы предстоящей строения, установив в углах и по всему периметру колышки с натянутой на них нитью – она обозначит границы строения.

Установка основ

В землю, на глубину не менее полуметра надо вбить колья – основания беседки. Высота опор рассчитывается с учетом размера, который опускается в почву.

Часть, которая помещается в грунт, следует обработать гудроном и дополнительно обмотать рубероидом – это защитит дерево от гниения.

Выравнивание

Далее столбы стоит выровнять по специальному строительному уровню, чтобы навес был ровный и не накренялся ни в одну из сторон.

Заливка

Часть, ушедшую в землю нужно залить раствором бетона – это даст беседке дополнительную устойчивость и надежность. Для полного схватывания состава следует выждать минимум сутки. После этого приступать к дальнейшим работам.

Обшивка боковых торцов и благоустройство полов

Полы в садовой беседке из дерева можно выложить тротуарной плиткой или просто залить бетоном – любой вариант подойдет, если Вам так будет удобно.

Торцы в павильоне прямоугольной формы, как правило, зашивают тонкими деревянными рейками или резными балясинами. Дерево смотрится невероятно благородно и красиво, любой вариант ограждения из этого материала будет выглядеть уместно и достойно.

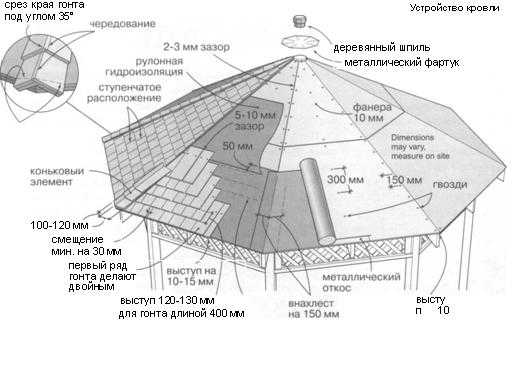

Крыша

Накрывают беседки прямоугольной формы чаще всего двускатными крышами – это практично и красиво. Снег и дождь на такой конструкции не будет задерживаться, поэтому не будет и лишней нагрузки на все строение.

Покрывают беседки из дерева обыкновенной черепицей или профнастилом. Выбор материала остается за Вами, особенных показаний в этом вопросе нет.

Декорирование

После того, как строительные работы полностью завершены, можно приступать к восстановлению эстетической составляющей объекта.

Деревянная беседка красива неповторимыми природными рисунками натурального материала. Но и она нуждается в дополнительной обработке от негативного воздействия окружающей среды.

Дерево следует обработать антисептическими растворами, которые защитят его от гниения и насекомых. После этого беседку можно покрыть лаком или окрасить.

Если Вы решили построить на своем участке беседку своими руками, то Ваш выбор — деревянная конструкция прямоугольной формы. Простота возведения и удобство при дальнейшем использовании, активно свидетельствуют в пользу выбора именно этой модели.

besedkibest.ru

Квадратная беседка для дачи своими руками: размеры, чертёж, фото

Наличие беседки на территории дачи или участке с коттеджем дает возможность приятно проводить время отдыха. Это может быть отличным местом и для совместного семейного обеда.

Материал для постройки беседки может быть абсолютно любым. Каждый выбирает его по своему желанию. Можно построить ее из дерева, применить кирпич, поликарбонат, металл, фанеру, мягкую черепицу. На этом список не заканчивается. Все зависит от финансовых возможностей и того, какой будет размер будущей постройки.

Типы беседок

Пользуются популярностью кованные и металлические изделия. Такие конструкции устанавливаются быстро, легко. Они устойчивы к негативному воздействию внешних факторов, имеют длительный срок эксплуатации, не требуют специального ухода. Некоторые хозяева дачи предпочитают комбинировать строительство из различных материалов.

Формы оснований беседок также весьма разнообразны. Они могут быть круглыми, полукруглыми, шестигранными. Неплохими вариантами являются квадратные основания. Они имеют красивые утонченные формы, являются наиболее простыми в обустройстве.

Преимущество деревянных конструкций

Каркас большинства беседок выполняют из дерева. Данный материал является экологически чистым, безопасным для здоровья. Преимущества беседок, каркас которых выполнен из дерева очевидны:

относительно невысокая стоимость;
материал является натуральным;
идеально подходит для людей с невысокими строительными навыками;
высокая скорость строительства;
прекрасная гармония с окружающей средой.

Такую беседку для дачи можно приобрести в готовом виде. Однако, это под силу состоятельным людям. Наиболее бюджетным вариантом является возведение ее своими руками.

Выбор варианта кровли

Виды крыш для садовых квадратных беседок также могут быть разнообразны. Простейшей конструкцией является односкатный вариант. Полукруглая форма кровли приемлема на основе сварной металлической решетки. Кроме этого, используют четырехскатную, шестигранную, шатровую, круглую виды кровли.

Для квадратной конструкции садовой беседки одним из оптимальных вариантов является кровля с двухскатной крышей. У такой постройки незначительный вес, невысокая стоимость. Для обустройства двухскатной кровли не нужно особых плотницких навыков. Ее не составит труда соорудить своими руками.

Если для дачи выбор сделан на устройстве беседки квадратной конструкции, то прежде всего необходим ее чертеж. Он составляется в несколько этапов. Перед тем как приступить к нему, необходимо определиться с дизайном и размером постройки.

Необходимость схемы постройки

Чертеж должен предусматривать местоположение беседки от основного дома. Оптимальная удаленность 3–5 м. Если беседка для дачи планируется с мангалом или печью, то от дома ее желательно отдалить на 8 метров.

Составляя чертеж, следует обязательно учитывать фундамент. Для дачи конструкция должна иметь столбчатое основание. Если размер фундамента 3х3 метра, то расстояние между столбами должно составлять 150–200 см. Чертеж постройки своими руками предполагает, что при разметке основания на местности, следует добавить по 10 см. Это дает возможность увеличить габариты фундамента.

Следует предусмотреть также местоположение стола, стульев или кресел, размер каждого из них. Учитывается тип сооружения: открытый или закрытый. Если постройка закрытая, необходимо предусмотреть наличие вентиляции. Существует также разборный вариант конструкции. При нем составляющие легко демонтируются, а впоследствии устанавливаются в любом месте.

Фото квадратных беседок 4х4 и 3х3

Тематический материал:

Отдельно выполняется чертеж крыши укрытия. На нем указывается размер кровли, угол наклона, высота, материал покрытия.

Если правильно выполнить чертеж с учетом всех необходимых стройматериалов, это позволит избежать необоснованных финансовых затрат. При желании используя множество имеющихся готовых схем строительства, можно спроектировать собственный вариант.

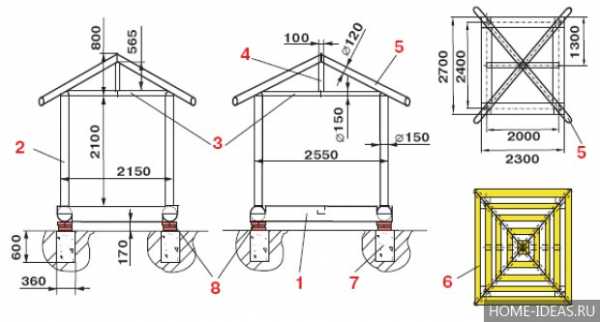

Чертеж беседки для дачи квадратной формы из дерева с двухскатной крышей следует делать с фронтальной и профильной проекцией объекта. Фундамент отображается отдельной схемой с указанием величины заглубления опор, расстояния между ними. Размер конструкции оказывает значительное влияние на последний параметр.

Чтобы работы по возведению было более удобно претворять в жизнь, подробные схемы отдельных технических узлов прикладываются к основной схеме.

Чертеж деталей, связанных с двухскатной крышей, должен отображать стропильную систему, в которой указывается, как следует крепить верхнюю обвязку, учитывать шаг между стропилами. Как только все схемы и основной чертеж будут готовы, можно приступить к строительству своими руками.

Чертеж беседки: размеры 3 х 3, материал – профильная труба

Подготовка площадки под фундамент и его заливка

Первоначально следует подготовить строительную площадку. После соответствующей разметки (неплохой вариант 3х3 м) с нее удаляется дерн вместе с плодородным слоем. Сделать это надо обязательно, чтобы воспрепятствовать гниению органических остатков (травы, корней). В песчаную почву засыпают щебень, отсев, строительный мусор с последующей утрамбовкой. Если почва глинистая, котлован забрасывают грунтом, после чего его трамбуют.

Такая подготовка будет эффективно препятствовать скапливанию воды в основании, поскольку ее появление вызывает неприятный запах.

В котлован под фундамент засыпают также большие плоские камни. Затем заливают раствор, разравнивая его правилом. Готовый затвердевший фундамент следует изолировать, покрыв его рубероидом.

Чтобы установить каркас, подготавливают четыре бруса. Их размер должен быть примерно 100х100 мм. Предварительно они обязательно подлежат антикоррозийной обработке. Затем их кладут горизонтально и соединяют между собой в полдерева.

Установка обвязки и каркаса

Такая конструкция является нижней обвязкой, держащей на себе весь каркас из дерева. Материал для нее обязательно должен быть сухим. Затем на обвязку устанавливаются опоры. Две дополнительные желательно поставить у входа в саму беседку для дачи.

Между собой они соединяются горизонтальными перемычками. Впоследствии эти перемычки выполняют роль перил. Сверху на опоры укладываются еще четыре бруса, размер которых аналогичен размеру нижних элементов. Крепятся между собой они таким же способом.

В результате проведенных работ, конструкции придается дополнительная жесткость. Верхние бруски используются уже для монтажа кровли.

Чтобы придать опорам дополнительную устойчивость, внизу под углом 45 градусов к ним крепят раскосины.

Каркас конструкции предусматривает наличие деревянного пола. Чтобы он не прогибался, укладывают лаги. Расстояние между ними 500–600 мм. Причем они должны быть отдалены от стен на 230 – 300 мм. Деревянный настил укладывается на лаги без зазора из досок толщиной 40 мм.

Настил пола и установка верхней объвязки

Детали стропильной системы

Немаловажное значение при обустройстве крыши уделяют сооружению из стропил. Стропила в нем бывают висячими или наклонными. Наиболее чаще в беседках для дачи выбирают вариант с висячими стропилами. Размеры постройки позволяют это сделать. Кроме этого, не нужно возводить дополнительные опоры.

Для обустройства стропильной системы потребуются составляющие:

Стропила. Их можно установить поочередно. Альтернативный способ предполагает их сборку в стропильную ферму. После этого каркас поднимают и крепят на крыше.
Опорный брус – мауэрлат. Выполняет функцию опоры нижней части стропил.
Прогон, стойка, лежень. Используются для наклонных стропил. Для дачных беседок применяются редко. На эти элементы, как правило, опираются другие составные части кровельной системы.
Затяжка. Служит, чтобы придать системе большую прочность.
Подкос, бабка и ригель. Эти составляющие используются с висячими стропилами. Необходимость использования каждого элемента обусловлено размером пролета конструкции.

Монтаж кровельной системы

Приступая к работе по монтажу стропил очень важно правильно определить их размер. Определить на каком расстоянии они должны находиться друг от друга. При длине 3 метра сечение 50х150 мм будет наиболее приемлемым вариантом.

Расстояние между стропилами можно определить по специальной таблице. Очень важными факторами являются угол наклона кровли и вес кровельного материала. Если вес большой, расстояние между стропилами лучше уменьшить. Каркас всей системы под двухскатной крышей от этого будет более прочным.

Сам монтаж проводят поэтапно. В этом поможет составленный ранее чертеж. Первоначально устанавливается стропильный каркас. Будет целесообразным собрать его внизу. Чтобы работы проводились быстрее и проще, изначально подготавливают шаблон. Впоследствии готовый каркас поднимается наверх, крепится к мауэрлату.

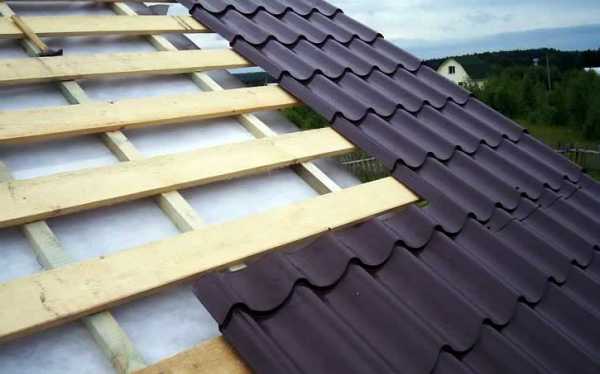

Затем приступают к монтажу обрешетки. Она может быть как сплошной, так и разреженной. Сплошную рационально использовать в случае мягкой кровли. Использование листовых материалов предполагает использование разреженной обрешетки.

Установка стропильной системы крыши

На следующем этапе происходит обустройство подкладочного ковра. При мягкой кровле материалом может послужить влагостойкая фанера. На данном этапе крепятся карнизные планки.

Финишное покрытие обустраивают согласно инструкции его производителя. Порядок и правила работ могут отличаться. Это зависит от выбранного кровельного настила.

Завершающим этапом является установка конька и торцевых планок. Данные элементы несложно изготовить своими руками. После этого весь каркас укрытия желательно обработать тонированной защитной пропиткой. Ее цвет можно подобрать, учитывая особенности дизайна.

Выполненная таким образом беседка для дачи будет долгие годы радовать хозяев и их гостей теплыми летними вечерами.

Закажите беседку профессионалов

Нет времени строить самостоятельно? Обращайтесь в следующие организации.

Строительные компании

besedkibest.ru

чертежи, размеры, схемы, проекты, и эскизы беседок

Доброго всем времени суток!

Сегодня мы поговорим о том, как самому построить на своей даче беседку. На садовом участке она является одним из важных элементов комфортного отдыха, по крайней мере у большинства садоводов. Согласитесь, ведь вы не только приезжаете на свой участок, что бы как следует поработать, но и отдохнуть. А какой отдых может сравниться с отдыхом на свежем воздухе в красиво обустроенной беседке.

Если сравнивать конструкции беседок в общих чертах, то их можно разделить на такие категории, как открытые (сооружение без стен, только крыша, используется в теплое время года), закрытые (можно сравнить с небольшим домиком) и переносные (эти беседки можно собрать, разобрать и поставить в любом месте).

Что касается материалов и размеров конструкции, то это в большей степени зависит от ваших возможностей, вкусов и предпочтений. Проще всего сделать своими руками беседку из дерева. Ниже приведена схеме несложной беседки, которую вы сможете легко построить самостоятельно.

Выбор типа беседки, закрытая или открытая, зависит от того как вы планируете ее использовать. Если вам необходима круглогодичная беседка, то несомненно, подойдет только закрытая. А если, вы бываете на даче лишь в посадочно-сборочный сезоны. То открытой беседки вам вполне хватит. Материалов уйдет гораздо меньше, да и затрат по деньгам и времени тоже будет немного.

Что же касается кровельного материала, то здесь, независимо от того какая у вас беседка. Лучше всего подойдут шифер, профнастил, гибкая черепица, сотовый или монолитный поликарбонат.

Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой.

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

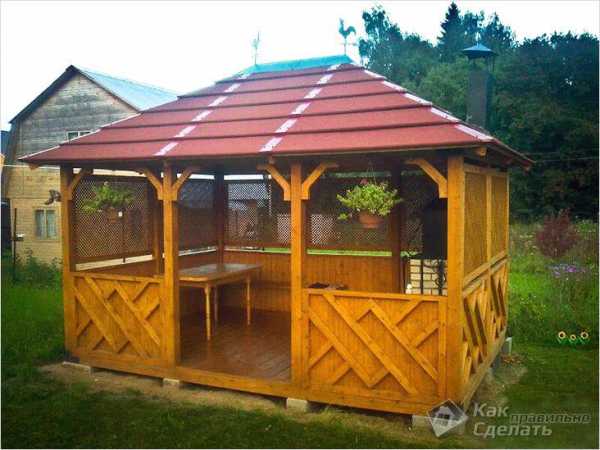

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

На этой схеме показано, как обустроить кровлю:

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.

Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

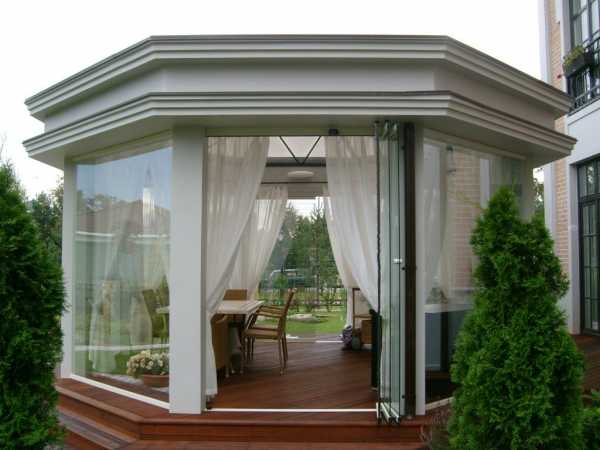

Беседки застекленные (закрытая) для дачи и дома с мангалом внутри

Чаще же всего, беседки с мангалом делают закрытого типа. Она будет уже полноценной не только летней, но и зимней кухней. Сооружения бывают разного типа: и с окнами, и полностью застекленные до пола.

Материалом для постройки беседок служит и дерево, и кирпич. Но главным элементом является стекло. При этом, выделяют три типа остекления: холодное, теплое и триплекс. Холодное остекление – это наиболее простой способ, когда стекла только вставляются и не делается никакое утепление. При этом температура внутри будет градусов на десять выше чем снаружи. При теплом остеклении делается хорошая теплоизоляция. А стены из бруса или кирпича хорошо защитят от холода. Способ безрамного структурного остекления называется триплексом.

Что касается самого стекла, то для остекления можно использовать как простое стекло, так и стеклопакеты или витражи из закаленного стекла.

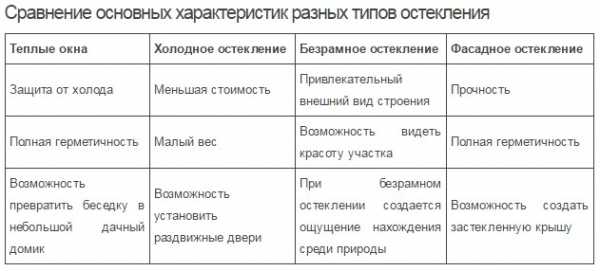

Что бы лучше сориентироваться в выборе остекления, ниже в таблице приведены характеристики нескольких типов остекления.

Как уже говорилось ранее, прежде чем начать строить беседку, необходимо правильно выбрать для нее место.

Установить её можно там, где удобно. Однако лучше придерживаться правила, что лучше ее не ставить рядом с баней, компостной ямой, туалетом, водоемом, колодцем, ну и конечно же, у забора соседей.

По форме, кроме стандартных прямоугольных беседок, можно её соорудить круглой или овальной формы:

Для того чтобы застеклить консрукцию, потребуется несколько этапов

Первым делом нанести слой герметика. Когда герметик просохнет, можно будет вставлять или готовые рамы, или же стекла в соответствующие пазы. После этого все стыки обрабатываются и вновь покрываются герметиком.

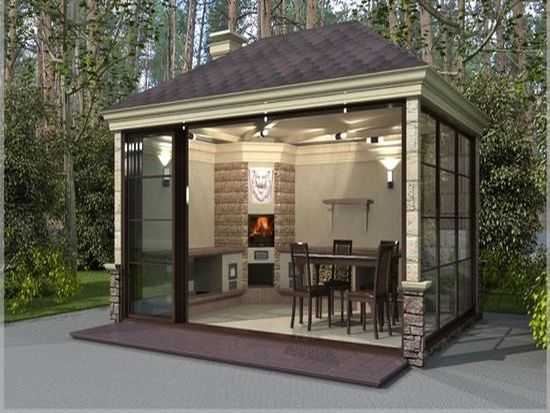

Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)

Закрытые беседки с мангалом и барбекю смотрятся гораздо выгоднее и уютнее, чем открытые. К тому же, вы сможете удобно в ней разместиться, если вдруг похолодает.

Различных вариантов создания таких конструкций достаточно много. Можно сделать из кирпича или бруса и застеклить, а можно ту часть, где находится мангал сделать из камня, а гостиную из дерева.

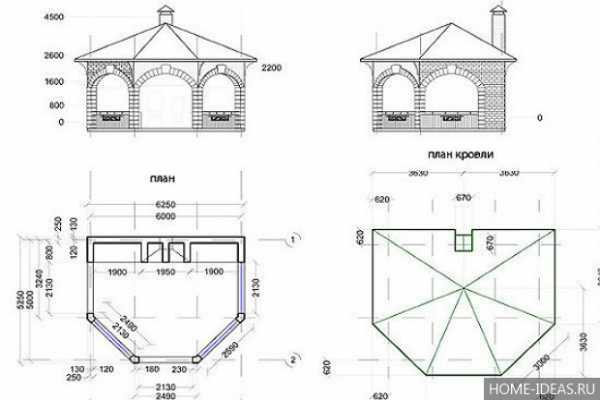

Далее показаны чертежи беседок с мангалом и барбекю.

Составляя проект, необходимо учитывать все нюансы. Что бы не ошибиться с количеством и размерами нужного материала все это надо указывать в проекте. Кроме того, не забывайте составить отдельный проект под мангал и барбекю, поскольку возводить его придется более тщательно.

Необходимо учесть и тот факт, как будет выходить дым. Поскольку при горении выделяются вредные газы, нужна будет хорошая и надежная вентиляция.

Кроме отдельно стоящих констукций, интерес представляют и беседки пристроенные к дому. Чем они хороши, так это экономией места и созданием дополнительной придомовой территории. В такую беседку вы можете попасть сразу из дома, а не идти к ней через весь участок.

Такая пристройка достраивается практически к любой стене дома, главное, что бы эта стена была в хорошем состоянии, без сколов и трещин. Хороший вариант, если на этой стене имеется окно, через которое можно подавать необходимые вещи.

Беседка с летней кухней

Этот тип беседок чаще всего бывает комбинированным и состоит из двух зон. Первая зона – это кухня, где и расположен мангал с барбекю. Поскольку здесь приготовление связано с огнем, то лучше всего делать эту зону из кирпича. Вторая зона – гостиная. Здесь вы отдыхаете, общаетесь и пр. Эту зону лучше всего делать из дерева.

Как видите, вариантов достаточно много. Как говорится, сколько людей, столько и взглядов. Поэтому выбор всегда остается за вами.

А в конце посмотрите небольшое видео, как сделать деревянную садовую беседку.

Удачи вам в вашем строительстве!

Автор публикации

0 Комментарии: 0Публикации: 138Регистрация: 14-09-2016
leadinlife.info
Беседка своими руками: чертежи и размеры
Благоустроить дачный участок можно с помощью разнообразных построек, деревянная беседка станет идеальным дополнением любого загородного участка, но для того чтобы она была максимально полезной необходимо определиться, какие именно функции она должна выполнять. После определения основной функциональности, сделать чертеж не составит особого труда, рассмотрим более детально.
Виды дачных беседок
Архитектурный ансамбль, а также ландшафтный дизайн играет немаловажную роль при подборе материала для конструкции дачной беседки. Поэтому стилевое решение постройки должно быть гармоничным продолжением, а не инородным телом, основных сооружений участка. Также, немаловажным критерием при выборе конструкции является ее функциональность, она обязана обеспечить максимальный комфорт для владельца.
Рассмотрим основные виды дачных беседок:
Закрытые.

Полуоткрытые.

Открытые.

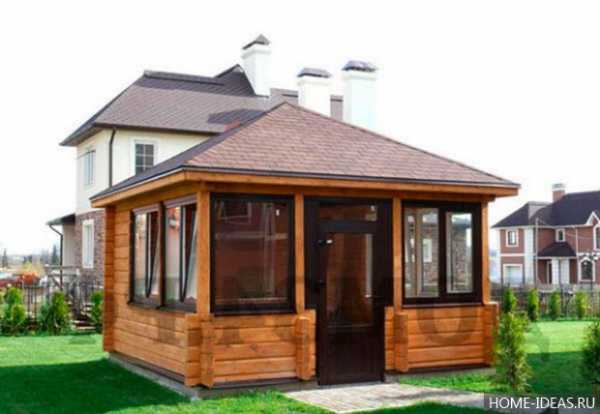

Закрытые. Беседки закрытого типа становятся популярными среди жителей северных регионов. Как правило, конструктивной особенностью таких сооружений являются двери и большие окна. Изготавливаются они в основном из дерева и пожеланию могут быть утеплены, поэтому они идеально подойдут для активного отдыха в зимнее время. Камин, мангал по центру или печь из огнеупорного кирпича позволит обустроить кухонную зону для комфортного отдыха всей семьей.
Еще одной разновидностью беседок закрытого типа считаются небольшие домики из поликарбоната, кирпича, металла и дерева. Они позволяют защитить владельцев от капризов природы в летнее время.

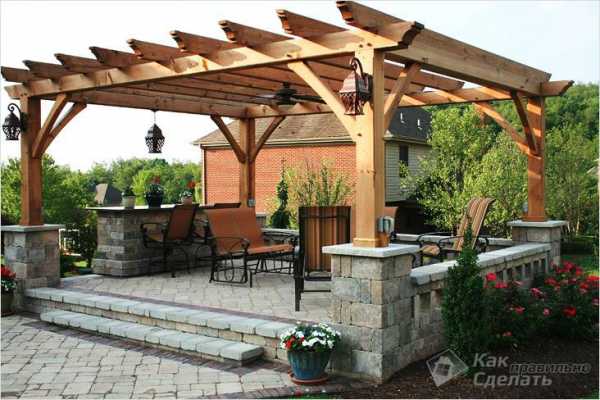

Полуоткрытые. Беседки полуоткрытого типа имеют одну сплошную стену и легкий навес. Главное ее предназначение – защита мангала или камина от природных осадков. Для возведения конструкции такого типа используется оцилиндрованный или декоративно обработанный брус. Допускается применение огнестойкого кирпича в местах соприкосновения жарочного элемента с деревом.

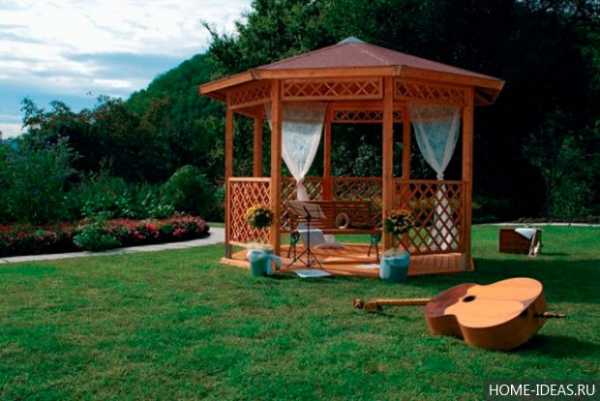

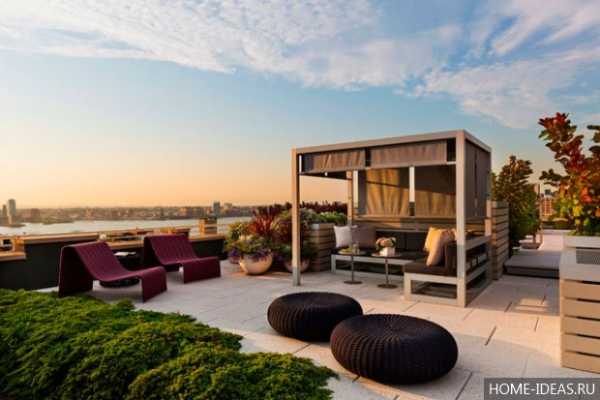

Открытые. Беседки открытого типа считаются самыми распространенными. Они отличаются относительно простой конструкцией, которая позволяет создать уютный уголок для отдыха на свежем воздухе. Изготавливаются они в основном из лиственницы, ели или сосны. Эти материалы способны придать беседке легкость, при этом сохранив максимальную надежность конструкции. Если в сооружении планируется установка мангала, для сборки основания под мангал можно воспользоваться огнеупорным кирпичом или декоративным камнем.
Как сделать чертеж беседки?
Для создания чертежа необходимо провести предварительный замер земельного участка. После исследования территории, на которой будет установлена беседка, желательно графически зафиксировать место с разных ракурсов и продумать, с какой стороны будет расположен мангал, стол и вход. При этом помните, что наилучшим местом для установки беседки будет место в самом безветренном уголке сада. Немаловажным этапом будет определение размера, подумайте над вопросом, сколько человек вы планируете принимать на своем загородном участке. Далее следует разработка внешнего вида «домика», какой он будет – сплошной, обвитый цветной лозой или резной с декоративными цветами.

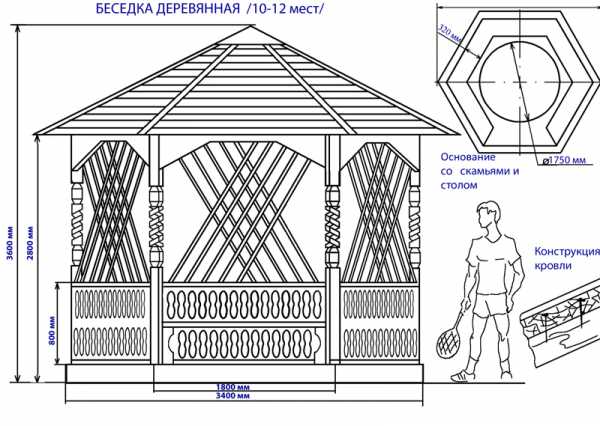

Готовые чертежи беседок с размерами

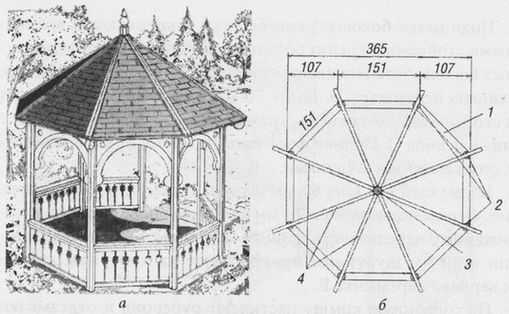

Если вы не знаете, как самостоятельно сделать чертеж беседки, можно воспользоваться специальными тематическими сайтами, на которых представлены уже готовые чертежи беседок с фотографиями. Это могут быть любые строения, небольшие по площади и огромные вмещающие большое количество гостей. Перед выбором желательно определиться с формой беседки, сегодня можно встретить:
шестигранные или восьмигранные;

квадратные;

круглые;

прямоугольные.

После того, как вы определитесь с конструктивной формой беседки, можно приступать к возведению фундамента под основание конструкции.
Расчет строительных материалов
Эффективное строительство заключается в четком планировании как материальных, так и финансовых затрат. Поэтому настоятельно рекомендуется, прежде чем приступать к строительству беседки, произвести расчет строительных материалов. Его итоги станут отправной точкой строительно-монтажных работ.
Количество материала, его качество, вид отделочной и декоративной облицовки стен, от всего этого и будет зависеть конечная стоимость всей конструкции.
Особое внимание стоит уделить расчету фундамента, стен и кровли, применение теплоизолирующего и водонепроницаемого слоя, которые могут понадобиться при строительстве «закрытой беседки», может увеличить стартовый бюджет в несколько раз.
Как сделать беседку своими руками: пошаговая инструкция
Всегда приятно после тяжелого дня отдохнуть на свежем воздухе в окружении близких людей. Небольшое или массивное сооружение поможет вам в этом деле, беседка для дачи собранная собственными руками станет идеальным дополнением любого загородного дома. Сейчас более детально рассмотрим вопрос, как сделать беседку своими руками?
Подготавливаем фундамент. Самым подходящим решением будет – ленточный фундамент. Он состоит из железобетонного каркаса, который устанавливается в выкопанные траншеи на 20-30 см «под него можно добавить песок и крупный щебень». После его установки идет заливка и установка горизонтальных лаг. Для экономии можно воспользоваться плиточным или столбчатым фундаментом, первый вариант можно использовать в качестве пола для беседки. Более детально смотрите на изображении ниже.

Установка основания беседки. В большинстве случаев основание изготавливается из оцилиндрованного или квадратного бруса, который можно сшить с помощью длинных саморезов или гвоздей. После закрепления можно приступать к установке несущих элементов. Их желательно делать из самых твердых пород дерева, так как именно они будут служить опорой для всей конструкции и крыши.

Установка пола. Если вы планируете установить небольшую беседку, напольное покрытие можно не укладывать. Для остальных случаев можно засыпать пол мелким щебнем. Также можно смонтировать бетонный пол и украсить его керамической плиткой или паркетной доской, такой вариант подойдет для беседок закрытого и полуоткрытого типа. Главное помнить, что напольное покрытие должно отлично гармонировать с общим видом небольшого «домика».

Монтаж стен. Для установки стен подойдут легкие материалы, потому что основное предназначение стен беседки – декоративное оформление, исключения составляют только домики закрытого типа.

Установка крыши. С элементом крыши лучше определиться на этапе составления чертежа беседки. Для деревянных и легких «домиков» подойдут крыши из поликарбоната или дерева. Большие и армированные беседки можно оснастить крышей из металлочерепицы, она позволит выдержать огромные нагрузки, такой вариант идеально подойдет для северных регионов с большим количеством осадков в зимний период.

Внутренняя и внешняя отделка. По завершении всех установочных мероприятий можно приступать ко внутренней и внешней отделки. Деревянную беседку можно просто покрыть лаком, это защитит ее от преждевременной коррозии и придаст элегантный вид. Помните, что микропористые и термостойкие краски являются идеальным вариантом для уличной обработки стен.

home-ideas.ru
