видео-инструкция по монтажу своими руками, ГОСТ 8645 68, 8639 82, 30245 2003, сортамент, размеры, цена, фото

Профильные прямоугольные трубы – это особая разновидность трубного проката. Уникальность этой продукции заключается в первую очередь в нестандартной форме поперечного сечения. В данной статье мы подробней рассмотрим особенности этих изделий, существующие их размеры, а также область применения.

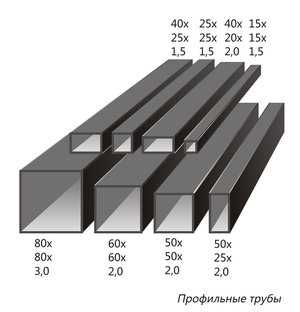

Профильные трубы

Особенности профильных труб

Необычная форма сечения этой продукции в первую очередь объясняется ее предназначением. Прямоугольные и квадратные трубы не применяют в трубопроводах, а используют в каркасных металлоконструкциях. Дело в том, что полая труба обладает той же прочностью, что и цельнометаллический прут, а весят на 30-40 процентов меньше.

Таким образом, применение данного материала позволяет снизить массу металлоконструкций и их стоимость, при этом их прочность и стоимость останутся неизменными. Правда, следует отметить, что этими свойствами изделия обладают только в том случае, если они выполнены по ГОСТу 8645 – 68.

Другими словами, профильные трубы обладают высокой прочностью только при определенных размерах сечения. Даже небольшое отклонение от норм может повлиять на общую прочность металлоконструкции или увеличит ее массу.

Кроме того, конструкторские расчеты балок металлоконструкций на жесткость обычно основаны на стандартных габаритах, значения которых указаны в таблицах соответствующих ГОСТов. Соответственно, если размеры профилей не будут соответствовать стандартам, расчеты окажутся неверными.

Основные размеры профильной трубы

От чего зависят размеры

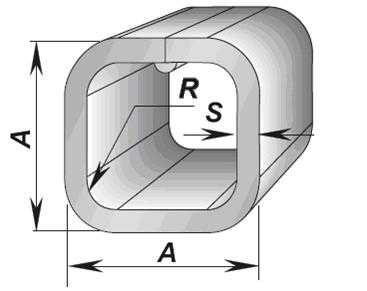

Под размерами следует понимать:

• Высоту стенок изделия;
• Ширину;
• Толщину;
• Радиус округления.

Все эти параметры обычно зависят от способа изготовления продукции.

В промышленности на данный момент существует три технологических процесса производства данных изделий:

Особенности этих технологических процессов влияют на:

• Способ выравнивания (калибровки) профильного сечения изделий;
• Толщину стенок;
• Радиус округления и пр.

Далее подробней рассмотрим особенности изделий, выполненных по разной технологии производства.

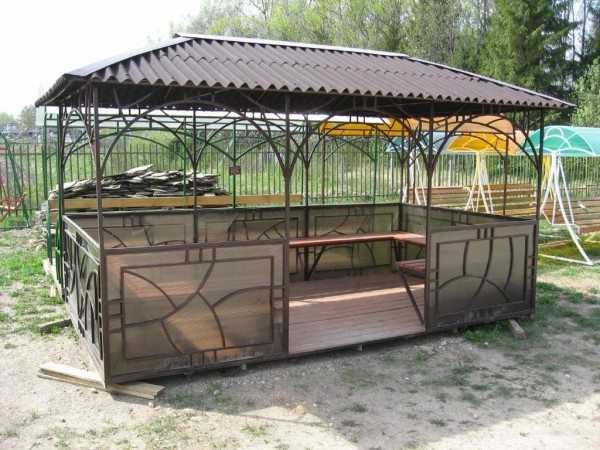

Беседка из прямоугольного профиля

Область применения

Область применения профилированных труб весьма обширна.

Чаще всего их применяют:

• В строительстве – при возведении различных павильонов, навесов, ларьков и пр.
• При производстве мебели – полочек, стеллажей, школьной мебели и т.д.
• Автомобильная промышленность – при изготовлении автоприцепов и рам и пр.
• Сельское хозяйство – для каркасов теплиц из труб и других некоторых конструкций.

Конечно, данный материал может быть полезным и в домашнем хозяйстве, из него можно сделать своими руками беседки, ограды, садовую мебель, лестницы и многое другое.

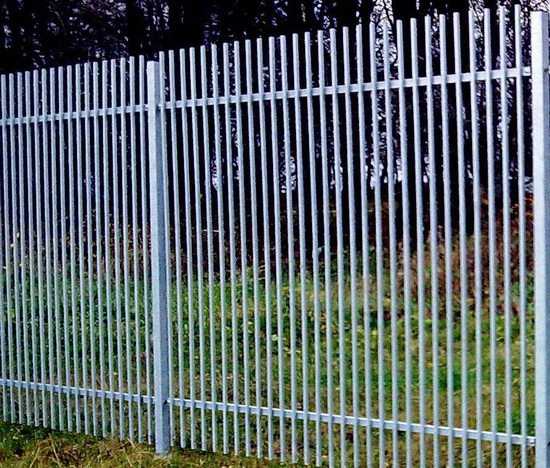

Забор из профильной трубы

Достоинства

Среди достоинств данного материала можно выделить следующие моменты:

• Прочность;
• Небольшой вес;
• Доступная цена, благодаря полости материала;
• Большой сортамент – благодаря этому можно подобрать изделие наиболее подходящего размера сечения.
• Пластичность – при необходимости изделие можно загнуть, к примеру, дугой.
• Простота монтажа благодаря небольшому весу. Инструкция по сборке заключается в обычной сварке деталей.

Совет!
Выполнить сборку металлоконструкции можно не только при помощи сварки, но и на болтах.
Такое соединение обычно используют для сборных стеллажей, строительных лесов, всевозможного торгового оборудования и пр.

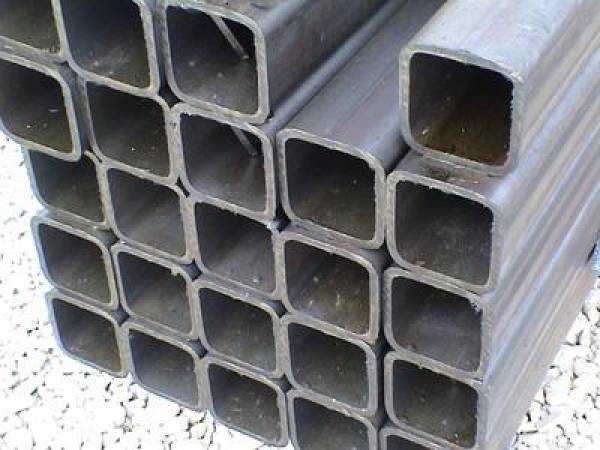

Бесшовные горячепрокатные трубы

Виды профильных труб

Горячекатаные

Горячекатаный процесс изготовления данных изделий выглядит следующим образом:

• Заготовка в виде гильзы или стакана разогревается для увеличения пластичности.
• Затем заготовка прокатывается формовочными вальцами, в результате чего образуется труба с круглым сечением.
• Далее полуфабрикат отправляют в формовочный пресс, где он трансформируется в квадратное, овальное или прямоугольное изделие.
• Следующим этапом является охлаждение заготовки и прокатка по калибрующим вальцам.
• Когда изделие готово, его нагревают до температуры формирования зерна и постепенно охлаждают в естественных условиях. Данная операция позволяет снять напряжение в кристаллической решетке.

В результате получается продукция, соответствующая ГОСТам, согласно которых, размер стенки трубы не может быть меньше 60 мм. Т.е. если сечение имеет прямоугольную форму, высота прямоугольника не может быть меньше указанного значения.

Сортамент профильной прямоугольной трубы по ГОСТу 8639 — 82 (на квадратные профили) содержит около двух десятков типоразмеров. Столько же типоразмеров определено и ГОСТом 8645-68. Причем габариты сечения меняются от 60х60 мм до 230х100 мм. Правда, производство горячекатной квадратной трубы допускает предел в 180х180 мм.

Что касается прочих размеров, то профильные прямоугольные трубы по ГОСТу 8639-82 могут иметь:

Минимальную толщину стенок	4 мм
Максимальную толщину стенок	14 мм
Минимальную длину	4м
Максимальную длину	12,5м

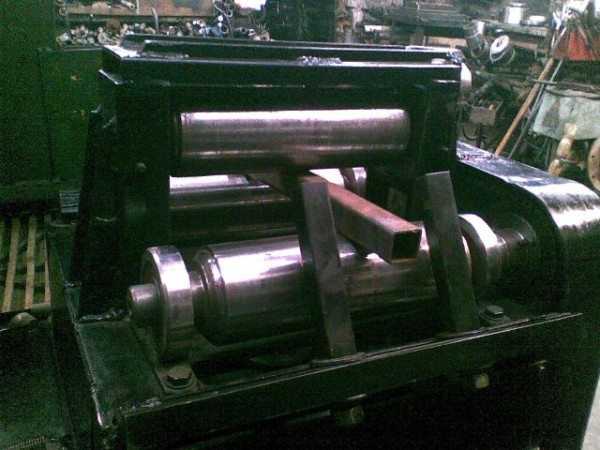

Холодная прокатка профильной трубы

Холоднопрокатные

Технология изготовления профилированных труб методом холодного проката состоит из следующих этапов:

• В первую очередь выполняется заготовка — осуществляется высадка круглого отверстия в шайбе.
• Затем выполняется проката заготовки, в результате чего образуется трубы круглого сечения.
• Далее изделие обжимается в прессе и на вальцах.
• Затем, как и в предыдущем случае, выполняется калибровка и разогрев (отпуск) готового изделия.

Данная технология позволяет получить меньшие размеры профильной прямоугольной трубы и более тонкие ее стенки. По ГОСТу, минимальная высота грани сечения составляет 10 мм. Максимальный же размер сечения ограничен пределом в 120х120 мм.

Данный стандарт содержит 17 типоразмеров, определенных ГОСТом 8639-82, а также 16 типоразмеров, определенных ГОСТом 8645-68. В целом можно сказать, что выбор изделий данного типа оправдан в том случае, если нужны бесшовные трубы с тонкими стенками.

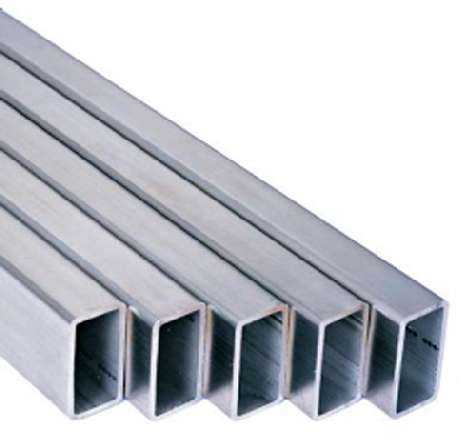

На фото — сварные профильные трубы

Сварные

Процесс производства сварных прямоугольных профилей выглядит следующим образом:

• В первую очередь формируются мерные листовые заготовки, которые отрезаются от немерного стального листа.
• Далее выполняется формовка заготовки под форму сечения трубы.
• Следующим шагом является сварка шва методом индукционной плавки и сварки либо в среде инертного газа.
• Финальным этапом производства является калибровка полуфабриката методом холодного деформирования на вальцах.

Прочность этих изделий практически не отличается от бесшовных, так как сварной шов ослабляет жесткость всего на 5-10 процентов. Зато данная технология, в отличие от всех вышеописанных, позволяет выполнять трубы с толщиной стенок от 1 мм до 5 мм. По ГОСТу 30245 2003 минимальный размер сечения составляет 40х40 мм, а максимальный – 300х300 мм.

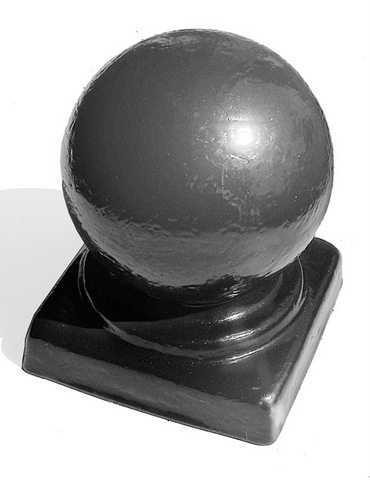

Заглушка для профильной трубы

Совет!
При сборке конструкций из профильных труб, к примеру, декоративных элементов, можно использовать всевозможные фитинги – наконечники и прочие элементы.

Вот, пожалуй, и все основные особенности рассматриваемого материала.

Вывод

Профильные трубы обладают рядом достоинств, главным из которых является хорошая прочность. Благодаря вышеперечисленным свойствам этих изделий и обширному сортаменту, область их применения очень обширна.

Единственное, изделия должны соответствовать определенным ГОСТам, только в этом случае они обладают высокими прочностными характеристиками. Из видео в этой статье можно получить дополнительную информацию по данной теме.
