Воздуховоды прямоугольные
Для устройства систем вентиляции используются воздуховоды круглого и прямоугольного сечения. При монтаже вентиляции выбирают тот вариант, который соответствует проекту, месту установки, длине магистрали. Специальные воздуховоды прямоугольные, как и круглые, имеют свои особенности. Они монтируются в системах приточной и вытяжной вентиляции, канального кондиционирования, местной технологической вентиляции , а также находят применение в современных конструкциях воздушного отопления.
Преимущества прямоугольных воздуховодов
Потребители могут воздуховоды купить прямоугольного сечения из оцинкованной или нержавеющей стали. Большими преимуществами обладают изделия из оцинкованной и нержавеющей стали. Это прочные, надежные изделия, устойчивые к воздействию атмосферных осадков, высокой влажности воздуха и механическим нагрузкам. Они имеют длительный срок службы.
Также к преимуществам прямоугольных воздуховодов можно отнести еще несколько характеристик:
- Прямоугольные конструкции легко монтировать, их можно устанавливать в комнатах с разной высотой потолков.
- Они характеризуются хорошей пропускной способностью, могут использоваться в системах вентиляции и воздушного отопления.
- Для изготовления изделий применяются очень качественные, долговечные материалы, соответствующие ГОСТ РФ, которые не разрушатся из-за воздействия влаги и пыли.
Большое количество важных преимуществ способствует популярности и востребованности воздуховодов прямоугольного сечения. Различные варианты изготовления данных изделий предлагает наша компания. Они могут отличаться длинной, размерами поперечного сечения, толщиной металла. Стандартные размеры и их характеристики указаны в таблице выше.
ventilacia-spb.ru
Где используются прямоугольные воздуховоды и из чего изготавливаются
Содержание статьи
Прямоугольные воздуховоды – это составляющие системы вентиляции, необходимые для перемещения воздушного потока. Они применяются:
- В конструкциях воздушного отопления;
- Для кондиционирования;
- Для транспортировки воздушного потока в технологических целях.

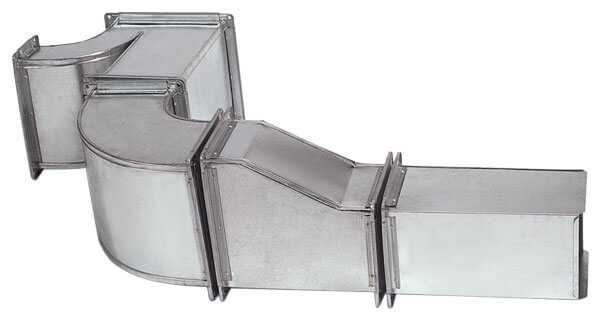

Прямоугольные воздуховоды
Они различаются по материалам, используемым при изготовлении, и форме сечения:
- Прямоугольные;
- Круглого сечения;
- Овальные.
Самые популярные материалы:
- ПВХ;
- Оцинкованная или нержавеющая сталь.
Наиболее востребованными являются воздуховоды прямоугольного сечения. Они используются для монтажа системы вентиляции:
- В зданиях общественного значения;
- В зданиях промышленного значения;
- В жилых помещениях.
Воздуховоды легко устанавливаются, обеспечивают нужный уровень герметичности.

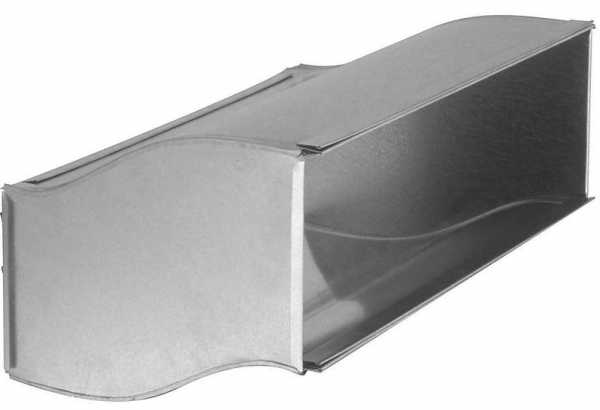

Прямоугольный воздуховод в разборе
Вернуться к содержанию ↑Технические характеристики конструкций
В зависимости от типа сечения воздуховоды выполняются:
- Из оцинкованной стали толщиной 0,55 – 0,7 – 1 мм;
- Из нержавеющей стали толщиной 0,5 – 0,8 мм;
- ПВХ.
Соединение может выполняться:
- На евромашине № 20;
- На евромашине № 30;
- На ниппелях;
- На фланцах.
Длина воздуховодов: 1 метр, 1,25 метра, 2 метра. Стандартной считаются размеры в 2 метра. Если размеры конструкции превышают 400 метров, выполняются поперечные ребра жесткости.
Для монтажа применяются переходы. Необходимы они для обеспечения перехода с одного сечения на другое. К примеру, переходы используются для соединения прямоугольных и круглых конструкций.

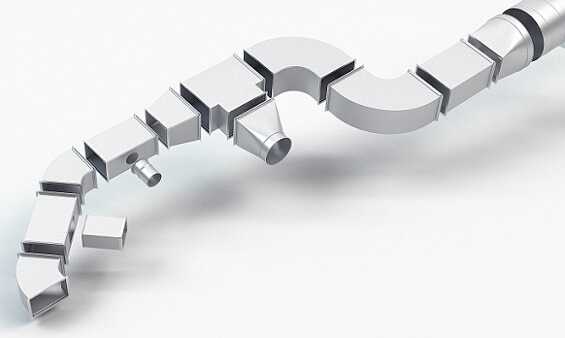

Элементы прямоугольного воздуховода
Вернуться к содержанию ↑Преимущества, главные достоинства изделий
Прямоугольные воздуховоды значительно более востребованы относительно воздуховодов круглого сечения. Причина тому – уникальные преимущества:
- Плотность прижатия к поверхности;
- Если круглые конструкции не очень эстетичны, то воздуховоды прямоугольного сечения вписываются в любой интерьер, они не испортят дизайн;
Их можно монтировать как под потолком, так и в углах. Такая универсальность монтажа достигается за счет компактности и эстетичности изделий; - Воздуховоды довольно просто установить;
- Они имеют высокую пропускную способность, то есть их можно устанавливать в системах, через которые проходит большой воздушный поток;
- При аналогичной высоте площадь конструкции прямоугольного сечения выше, нежели изделия круглого сечения, а это значит, что система вентиляции будет экономна и в плане пространства, и в плане крепежных материалов (переход и прочие). Но при этом она будет пропускать большие объемы воздушного потока;
- Возможна установка над подвесными потолками, что делает удобным монтаж в квартирах;
- Фланцевое соединение, переход обеспечивают отличную плотность на сгибах. Это также является вспомогательными ребрами жесткости;
- Компактность, небольшие размеры, что позволяет устанавливать воздуховоды практически в любых помещениях с любой высотой потолка;
- Возможен монтаж по технологии открытой прокладки, так как прямоугольные конструкции эстетичны и не испортят дизайн помещения;
- Простота производства. Прямоугольные изделия выполняются в широком ассортименте: разные параметры, состав, размеры.
Прямоугольный воздуховод
Все эти факторы сделали применение воздуховодов повсеместным. Они используются и в офисах, и в квартирах, и в частных домах. Круглый элемент вентиляции же применяется очень редко, обычно только в помещениях производственного значения, где есть особые технологические требования.
Вернуться к содержанию ↑Недостатки, слабые стороны конструкций
Если круглый элемент вентиляции можно монтировать самостоятельно, то переход, подгонку секций воздуховода прямоугольного типа сможет выполнить только опытный мастер. У прямоугольных конструкций имеются и другие слабые стороны:
- Их очистка довольно сложна и дорога, трудно хорошо прочистить внутренние углы;
- Герметичность воздуховодов не совершенна, а это значит, что они менее экономичны;
- В прямоугольных конструкциях часто образуются турбулентные зоны, что приводит к высокому уровню шума. Для того чтобы снизить шум, придется сократить и скорость движения воздушного потока;
- Прямоугольные системы вентиляции нередко грохочут, прогибаются из-за своей недостаточной жесткости. Однако эта проблема решается при помощи вспомогательных ребер жесткости;
- Фланцы, переход – все это увеличивает вес и размеры вентиляции;
- Из-за большей площади повышаются расходы на изоляционный материал;
- Такие системы требуют вентиляторов с повышенной мощностью;
- Относительно высокая стоимость.
Эти недостатки не критичны, и многие из них легко исправляются, к примеру, с помощью дополнительных ребер жесткости.
Устройство прямоугольного воздуховода
Вернуться к содержанию ↑Материалы, из которых выполняются конструкции
При уровне влажности в помещении выше 70% имеет смысл обратить внимание на прямоугольной формы оцинкованные воздуховоды. Их преимущества:
- Повышенная герметичность, достигаемая благодаря дополнительной грунтовке;
- Повышенная жесткость, обусловленная швами на сгибах;
- Долговечность, возможность длительной эксплуатации без регулярного обслуживания;
- Экономия времени и денег на крепежах, которых для установки требуется совсем немного;
- Компактность;
- Возможность установки в любом помещении;
- Стойкость к коррозии, плесени, грибку, благодаря чему обосновано использование таких воздуходувов в лечебницах, общественных учреждениях;
- Прямоугольные воздуховоды из оцинкованной стали также отличает стойкость к влаге.

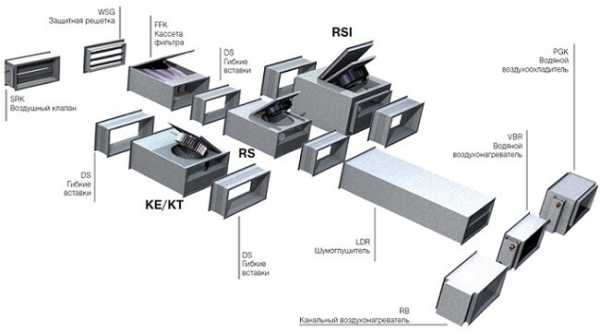

Составные части прямоугольного воздуховода
Немалой популярностью пользуются и изделия из ПВХ. Рассмотрим основные преимущества воздуховодов ПВХ:
- Небольшой вес, что облегчает транспортировку и установку;
- Конструкции ПВХ отличает абсолютная стойкость к коррозии;
- Они очень прочны;
- Гладкая поверхность конструкций из ПВХ делает сопротивление минимальным, что позволяет сэкономить на вентиляторах;
- Их возможно обработать антистатическим составом, что дополнительно экономит на чистке и обслуживании системы.
Существуют конструкции и из других материалов. Каждая из моделей характеризуется своими сильными и слабыми сторонами. Выбор конкретной из них зависит от типа помещения, объема воздушного потока, возможностей для монтажа, личных предпочтений.
Вернуться к содержанию ↑Производство прямоугольных воздуховодов
| Автор | Поделитесь | Оцените | Виктор Самолин |
|---|
vseotrubax.com
Таблица данных прямоугольных воздуховодов
|
www.stroyvent-spb.ru
виды, производители, размеры и отзывы
Прямоугольный воздуховод — это одна из основных частей любой системы вентиляции. Именно по этим частям и перемещаются потоки воздуха. Здесь важно отметить, что воздуховод состоит не только из прямых участков. Он также включает, к примеру, фасонные части, которые влияют на направление движения воздуха, а также на соединение и разделение вентиляции.
Общее описание системы
Специалисты рекомендуют подходить очень внимательно и обстоятельно к выбору воздуховодов. При выборе стоит основываться на индивидуальных параметрах имеющейся системы, а также на тех условиях, в которых планируется эксплуатировать сеть. Чтобы максимально точно подобрать подходящий вид, необходимо хорошо разбираться в их многообразии.
Во-первых, они отличаются своим внешним видом, могут быть прямоугольные воздуховоды или круглые.
Во-вторых, они делятся на три группы, в зависимости от того, из какого материала они были изготовлены. В качестве исходного материала может быть использована оцинкованная сталь, нержавеющая сталь или алюминий.
В-третьих, все воздуховоды можно разделить на две категории, в зависимости от их исполнения. Они могут быть прямошовными или же спиральными.
Последней классификацией для прямоугольных воздуховодов и прочих выступает способ их соединения. Может быть использовано фланцевое соединение, реечное или же при помощи шины и уголка.
Описание прямоугольных систем
Основным местом использования прямоугольных сетей стали промышленные объекты и жилые здания. У вентиляции такого типа имеется два довольно важных преимущества. Их очень просто установить, при этом у них будет наблюдаться хороший уровень герметичности. Однако же, за все приходится платить, а потому за удобство прямоугольных воздуховодов придется заплатить больше примерно на 20-30 %, чем за круглые. Еще одним минусом станет и то, что для соединения вентиляции прямоугольного сечения потребуется больше времени, так как придется собирать и скреплять фланцы.
Виды деталей для сети
Основной деталью прямоугольного воздуховода, естественно, выступает прямой участок. Основными параметрами, которые можно выбрать, стали длина, ширина и высота. Они могут иметь следующие габариты: от 100 х 100 мм до 2000 х 2000 мм; длина до 2500 мм, однако чаще всего выбирается стандартная длина в 1250 мм; толщина от 0,55 мм до 1 мм.
Еще один необходимый элемент, без которого очень трудно обойтись, — это вентиляционный отвод на 45 и 90 градусов. Основное предназначение этой детали в воздуховодах прямоугольного сечения — это изменение направления движения потока воздуха в сети. По своим габаритам они могут быть от 100 х 100 мм до 1200 х 1200 мм.
Довольно часто используется такая вещь, как вентиляционный тройник. Этот элемент используется в том случае, если есть необходимость в разветвлении вентиляции. Плюсом конструкции является то, что она многофункциональная, то есть, нет нужды в дополнительном монтаже переходника на прямоугольное сечение. Если есть необходимость заказать тройник нестандартного размера для прямоугольного воздуховода, то нужно указать такие параметры, как Н — высота, L — длина, R — радиус.
Производство
Многие фирмы, к ним относятся «Лиссант», «Венти», «Айс-Комфорт», «Конвент», «Евросфера» и другие, занимаются изготовлением воздухопроводов прямоугольного типа. Особенностью деталей стало то, что их сборка проходит довольно быстро, сами детали имеют достаточно хорошую цену. Это позволяет сэкономить определенное количество материальных средств, а правильная сборка обеспечит наличие прочной, надежной и хорошо герметизированной вентиляционной системы.
Для производства всех элементов используются новейшие технологии, которые позволяют избежать нарушения цинкового покрытия на местах фальцевого соединения. Для того чтобы облегчить процесс сборки, придать большей жесткости и присоединить дополнительные прямоугольные элементы к конструкции, можно также приобрести соединительную рейку с угловыми элементами. Основное предназначение этой детали — это увеличение жесткости и предотвращение повреждений, которые могут возникнуть при транспортировке.
Преимущества прямоугольных элементов
Если сравнивать процесс установки прямоугольных систем с круглыми, то первые будут проигрывать. Выигрывать первая группа будет лишь по такому параметру, как эстетичность. Также стоит добавить, что прямоугольная сеть чаще всего занимает меньше места, чем круглая.
Прямоугольный оцинкованный воздуховод характеризуется определенными преимуществами, которые позволяют ему оставаться в верхних строчках продажи:
- Стоимость таких систем ниже, чем у других металлических вентиляций.
- Оцинкованное покрытие значительно увеличивает термостойкость, а также огнестойкость.
- Важными параметрами стали долговечность и качество системы, собранной из прямоугольных деталей.
- Обслуживание и производство таких элементов достаточно простое.
- Прямоугольные воздуховоды из оцинкованной стали отлично противостоят коррозии, даже если находятся на улице. К тому же, от владельца не потребуется даже дополнительная покраска или же грунтовка.
- Малый вес конструкции значительно облегчает процедуру транспортировки.
- Имеется возможность адаптировать всю конструкцию под индивидуальные запросы заказчика.
- Легкий процесс установки.
Недостатки и процесс изготовления
Имеется у этих систем и несколько недостатков. К примеру, сварные оцинкованные конструкции прямоугольного типа, впрочем, как и все остальные, довольно легко поддаются деформации под механическим воздействием. Второй минус заключается в том, что под действием воздуха тонкий слой оцинкованной стали будет издавать характерный звук. Кроме того, он будет значительно усиливаться, если вентиляция проходит на улице.
Процесс изготовления достаточно прост, однако требуется высокоточное и технологичное оборудование, а потому всем производителям необходимо иметь такие машины. Что касается отзывов о вентиляции прямоугольного типа, то они, в основном, положительные. Несмотря даже на то, что стоимость несколько выше, чем круглой, покупатели все же предпочитают прямоугольные изделия. Во многом это благодаря тому, что монтаж гораздо удобнее и места они занимают меньше. Кроме того, расположить их в помещении гораздо проще, чем круглые модели.
fb.ru
Разновидности воздуховодов для вентиляции, различия по форме и материалу
Воздуховоды – очень важный конструктивный элемент в любой вентиляции. По ним подается свежий и выводится загрязненный воздух. Справедливости ради стоит отметить, что в некоторых случаях для организации воздушного потока используются не воздухопроводы, а каналы, которые являются неотъемлемой частью конструкции стен и потолков.
Воздуховоды для вентиляции бывают жесткие и гибкие, пластиковые и металлические, которые изготавливаются из оцинковки и нержавеющей стали. Они различаются своими размерами и формой сечения. Конструкция воздухоотводов, их сечение и материал, полностью зависят от задач, которые они должны решать.Какие задачи должны решать вентиляционные каналы
Самая основная задача любых воздухопроводов и каналов – это обеспечение эффективной работы системы вентиляции. А для этого, они должны отвечать ряду параметров:
- Эффективные шумоизоляционные качества.
- Хорошая герметичность.
- Прочность воздухопроводов.
- Их максимальная компактность.
- Теплоизолированность.
Основную роль при выборе этих изделий, играет их форма, площадь сечения и конструкция всего канала. К шуму, создаваемому проходящим по каналам воздухом, можно как мириться, так и просто привыкнуть, но если изменить сечение или прочность воздухопровода, то наиболее простой проблемой станет остановка работы всей системы. А могут быть последствия и гораздо плачевнее. Сегодня воздухоотводы выпускают из множества различных материалов, основными из которых являются оцинкованный, нержавеющий металл и пластик. Рассмотрим все материалы более подробно.
к оглавлению ↑Применение оцинкованных воздухопроводов
В промышленности и гражданском строительстве, чаще всего применяются оцинкованные воздуховоды для вентиляции, но в некоторых случаях обоснованным считается применение этих изделий, изготовленных из нержавеющей стали.
к оглавлению ↑Для справки. Диффузор – это изделие, предназначенное для использования в системах вентиляции, в которых меньшее сечение воздухопровода нужно изменить на большее, для понижения давления воздуха. В конфузорах все происходит с точностью до наоборот, благодаря чему повышается скорость прохода, а соответственно и давление воздушных потоков в воздушных каналах.
Гибкие воздухопроводы
Для того чтобы упростить монтаж вентиляционных систем, уже долгое время применяются гибкие вставки, которые могут быть как металлические, так и пластиковые. Воздуховоды гибкие для вентиляции прекрасно помогают соединить близко расположенные, разноуровневые участки, где из-за стесненных условий невозможно установить жесткие переходные элементы.
Воздушные шахты из нержавеющей стали
Воздухопроводы, выполненные из нержавеющей стали изготавливаются как круглой, так и прямоугольной формы сечения. Круглые воздушные каналы, применяются в тех же случаях, что и произведенные из оцинкованной стали. Они обеспечивают значительную жесткость всей конструкции, а сами воздухоотводы выдерживают большее давление, чем аналогичные оцинкованные или изготовленные из ПВХ. Прямоугольные шахты из нержавеющей стали, применяются в том случае, если требуется монтаж вентиляционных воздухопроводов, большая сторона которых превышает 300 мм. http://www.youtube.com/watch?v=1uIUr9RrvEM
к оглавлению ↑Круглая форма сечения элементов транспортировки воздуха
Эти воздушные каналы имеют несколько достоинств:
- Воздуховоды для вентиляции круглые – более жесткие и чаще всего применяются при наружном способе монтажа.
- Такая форма воздухоотводов обеспечивает большую герметичность всей вентиляционной системы.
- Очень часто круглые шахты комплектуются слоем изоляции, благодаря чему обеспечивается значительная экономия средств на их дополнительную теплоизоляцию.
- Огромный выбор типоразмеров круглых воздухопроводов дает возможность построить конструкцию вентиляционной системы, приспособленную под конкретное помещение.
Прямоугольная форма сечения элементов транспортировки воздуха
Согласно СНИП 2.04.05-91 воздушные каналы такой формы должны иметь соотношение сторон не большую, чем 6 к 3. Металлические и пластиковые прямоугольные воздуховоды для вентиляции имеют некоторые неоспоримые преимущества перед другими типами, а именно:
- Благодаря прямой плоскости таких воздуховодов достигается максимальное прилегание конструкции вентиляционной системы к поверхности.
- Благодаря прямоугольной форме воздушных каналов достигается значительная экономия пространства для монтажа.
Прямоугольные воздухопроводы могут быть выполнены как из ПВХ, так и из металла. Металлические прямоугольные каналы изготавливаются из листовой оцинкованной стали толщиной:
- 0,5 мм – если большая сторона короба менее 250 мм.
- 0,7 мм – если большая сторона короба от 300 до 1000 мм.
- 0,9 мм — если большая сторона короба воздуховода от 1250 мм до 2000 мм.
Воздухоотводы важнейшие элементы конструкции вентиляционных систем. К их выбору нужно подходить с особым вниманием, учитывая все детали. Мы постарались дать максимальную информацию о назначении и применении воздушных каналов из различных материалов, а какие выбрать – это дело вкуса, кошелька и особенностей конструкции проекта вашей вентиляционной системы.
ventilationpro.ru
Воздуховоды прямоугольные оцинкованные. Прямоугольные воздуховоды для вентиляции
Длина прямоугольных воздуховодов
По умолчанию на нашем производстве прямоугольные воздуховоды изготавливаются длиной 1250мм. Это стандартная ширина листа и рулона оцинкованного металла. По запросу заказчика, мы изготавливаем прямые воздуховоды любой длины, согласно технологическим ограничениям — от 100мм до 2500мм. Прямые участки воздуховодов, длиной более 1250мм, удобно использовать, если в системе вентиляции много участков прямых магистралей. Это ускоряет и упрощает монтаж. Если вам необходимы воздуховоды длиной, не равной 1250мм, то обязательно укажите это в вашем заказе. Воздуховоды более 1000мм длиной считаются по цене стандартного прямого участка.
Жесткость
Чтобы уровень шума и вибрации в системе вентиляции был небольшим, а срок службы системы составлял не один год, воздуховоды должны обладать достаточной жесткостью. Для этого у прямоугольных воздуховодов сечением более 300мм на боковых плоскостях делаются небольшие сгибы различной формы, например крестообразные. Эти сгибы делает автоматическая линия по производству воздуховодов. Также жесткость прямоугольной трубе придают одетые на нее фланцы.
Герметичность
Такой показатель как герметичность определяет объем потерь при прохождении воздуха через систему. Соответственно, чем плотнее в воздуховоде швы и чем меньше различных щелей, тем степень герметичности воздуховоды выше.
По СНиП различают прямоугольные воздуховоды двух классов герметичности: «П» — плотные и «Н» — нормальные. По умолчанию, воздуховоды изготавливаются «Н» класса, т.е. для систем, в которых нет повышенных требований к герметичности, и допускаются небольшие подсосы. К таким относиться большинство монтируемых систем вентиляции.
Однако существуют объекты, на которых допускается установка только тех воздуховодов, которые относятся к классу «П». Для получения таких воздуховодов все швы и щели тщательно промазывают герметиком.

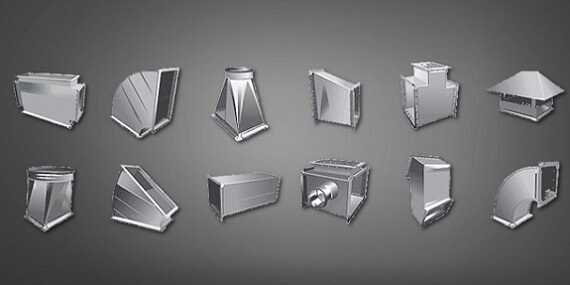

Прямоугольные фасонные элементы
Как правило, ни одна система вентиляции не является прямой магистралью. Она имеет множество ответвлений, поворотов, врезок и т.д. Поэтому для монтажа системы вентиляции одних прямых участков воздуховодов будет недостаточно. Вам также понадобятся различные фасонные элементы прямоугольного сечения, такие как отводы, тройники, крестовины, переходы и прочие. Все они изготавливаются тех же сечений, что и воздуховоды и имеют такой же тип соединения. На нашем производстве вы сможете заказать любые фасонные изделия к прямоугольным воздуховодам. Кроме этого, мы можем изготовить нестандартные изделия по вашим эскизам. При заказе фасонных деталей вы можете воспользоваться нашими каталогами, чтобы не ошибиться в типе и маркировке изделия и получить именно то, что вам нужно.
Производство прямоугольных воздуховодов
Прямоугольные воздуховоды имеют несколько этапов производства. Рассмотрим кратко каждый из этапов:
Первый этап: Автоматическая линия служит для формирования воздуховода заданного сечения. Материалом служит оцинкованная сталь, скрученная в рулон стандартной ширины. На табло линии выставляется сечение воздуховода и необходимое количество прямых участков. Далее, сталь с рулона поступает в движущийся механизм линии, которых загибает лист в прямоугольную заготовку, заданного сечения. Одновременно формируются ребра жесткости.
Второй этап: Получив с автоматической линии прямоугольную заготовку, необходимо закрыть боковой продольный шов. Для этого используется станок тоннельной сборки. Он формирует фальц по краям короба и загибает их в плотный шов.
Третий этап: обычно прямоугольные воздуховоды имеют фланцевое соединение. Для этого на обе стороны трубы необходимо одеть фланец. Фланец состоит из кустка шино-рейки и оцинкованных уголков. Шину нарезают на куски нужных размеров, соединяют их в прямоугольную рамку с помощью уголков. Далее фланец одевается на край воздуховода и с помощью пуклевочника надежно прикрепляется к трубе. размер шины и уголка зависит от сечения воздуховода.

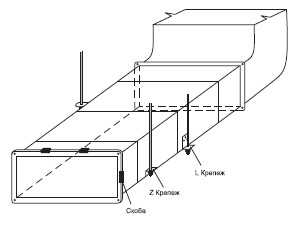

Крепеж для монтажа воздуховодов
При монтаже воздуховодов используются различные крепежные материалы. Они необходимы как для соединения труб между собой, так и для крепления их к стенам или потолку. Мы осуществляем поставку любых крепежных и расходных материалов для монтажа вентиляции. При необходимости, можем провести расчет количества крепежа.
При монтаже прямоугольных воздуховодов вам понадобятся следующие крепежные изделия:
- болты, гайки, шайбы
- скобы для стяжки фланцев
- межфланцевая уплотнительная лента
- анкера, шпилька, траверса
- L, V и Z крепеж с виброгасителями
- тепло- и шумоизоляция
Обслуживание
Для того, чтобы повысить срок службы вентиляционной системы, необходимо периодически проводить ее обслуживание. Оно состоит в очищении внутренней поверхности воздуховодов от грязи, жира и пыли. Кром
