Содержание

Обратный клапан прямоугольный для вентиляции

Полный ассортимент
для систем вентиляции

Широкий
ассортимент
деталей

Производственная
мощность 50 000 м2/мес.

Производственная
мощность
50 000 м2/мес.

Вся продукция
сертифицирована

ООО «ЦВС» предлагает купить вентиляционный клапан обратный прямоугольный с доставкой в Москве и Московской области от прямого производителя. Мы работаем без посредников, сами изготавливаем продукцию, поэтому гарантируем 100% качество и доступную стоимость.

Преимущества и особенности

Обратные клапаны прямоугольного сечения отличаются пониженным уровнем шума, высокой герметичностью, простой и быстрой установкой без использования специальных инструментов.

Стандартное исполнение – из оцинкованной стали, по периметру корпуса с двух сторон снабжается присоединительными фланцами. По запросу заказчика, для отдельных объектов, мы можем изготовить обратный клапан на вентиляцию прямоугольного сечения во взрывозащищенном исполнении.

Как купить обратный клапан прямоугольного сечения?

  • Оформите заявку, позвоните
    или напишите на почту

  • Менеджеры уточнят все
    детали и сделают предложение

  • Заказ отправляется
    в работу на производство

  • Доставляем заказ
    в место отгрузки

Сфера применения

Обратный клапан прямоугольного сечения для вентиляции или для прямоугольных воздуховодов служит для автоматического перекрытия протока, чтобы исключить свободное прохождение воздуха при выключенном вентиляторе. Другими словами, он работает по принципу гравитации, открываясь под давлением потока воздуха и закрываясь при его отсутствии.

Используется в системах вентиляции, кондиционирования, воздушного отопления.

Почему стоит работать с нами

Мы сами занимаемся проектированием и реализацией проектов, связанных с вентиляционными системами. Около 40% нашей продукции идет на наши же объекты, поэтому мы точно знаем, насколько надежными и функциональными должны быть наши изделия. Гарантируем соответствие нормам ГОСТ, прохождение обязательного контроля качества. Обратный клапан прямоугольный для вентиляции всегда есть на складе в стандартных размерах, и мы изготовим нужное количество с заданными заказчиком параметрами.

Обращайтесь, чтобы обсудить особенности, цены, договориться о заказе партии.

zavod-vozduhovod.ru

Воздушные клапаны прямоугольного сечения


Дроссель-клапаны изготавливаются прямоугольного и круглого сечения из углеродистой или оцинкованной стали. Дроссель-клапаны устанавливаются на воздуховоды в местах ответвлений от главной магистрали для выравнивания сопротивления и регулирования расхода воздуха. Размеры регулирующего дроссель клапана зависят от размера воздуховода.

Компания «ПанорамаВент» предлагает прямоугольные дроссель-клапана без привода и с электромеханическими реверсивными приводами.

Применение Дроссель-клапанов прямоугольного сечения

Дроссель-клапаны прямоугольного сечения предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обычного качества не выше агрессивности воздуха с температурой до 80˚С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей не более 100мг/м3. Дроссель-клапаны применяются в системах вентиляции, кондиционирования воздуха, воздушном отоплении и других санитарно-технических системах с рабочим давлением до 1000Па (100кгс/м

2).

Описание Дроссель-клапанов прямоугольного сечения

Дроссель-клапаны изготавливаются из углеродистой или оцинкованной стали, бывают круглого и прямоугольного сечения. Дроссель-клапан состоит из корпуса и поворотной лопатки (лопаток). Лопатка (лопатки) установлена на оси узла ручного управления. Поворот лопатки (лопаток) осуществляется при помощи ручки узла управления, фиксация положения осуществляется барашком, фиксирующим ручку и лопатку (лопатки).

Защитное покрытие клапана соответствует климатическим исполнениям У и УХЛ категориям размещения 3 и 4 для эксплуатации в микроклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69.

Размеры Дроссель-клапанов прямоугольного сечения

Ширина, ммВысота, ммГлубина, мм
100100350
100150350
100200350
150200350
150250350
150300350
150400350
200200350
200250350
200300350
250250350
250400350
250500350
250800350
300300350
300400350
3001000350
400400350
400500350
400600350
400800350
500800350
6001000350
800800
350
10001200350

panoramavent.ru

Дроссель-клапан для прямоугольного воздуховода — Дроссель-клапаны применяются в системах воздушного отопления, кондиционирования, вентиляции. Они устанавливаются в местах разветвления воздуховодов или на главных магистралях. Предназначаются в основном для регулирования расхода воздуха в системе и выравнивания аэродинамического сопротивления. — Прямоугольные воздуховоды оцинкованные — Каталог — Производство воздуховодов

Изделие состоит из полотна, сектора управления и патрубка. На дроссель-клапан, а точнее на его узел управления, установлена лопатка, которую можно поворачивать с помощью рукоятки (она расположена на внешней стороне клапана).
Регулирование потока осуществляется с помощью изменения угла поворота лопатки, которая перекрывает сечение клапана под требующимся углом. Расположенная с наружной стороны клапана рукоятка управляет лопаткой. Положение лопатки фиксируется гайкой-барашком, угол поворота устанавливается с помощью градуированной шкалы.
Дроссель-клапаны создаются как с электроприводом, так и с ручным управлением.
Для того чтобы изготовить дроссель-клапан используется оцинкованная сталь.
Дроссель клапан

прямоугольного сечения изготавливается с только с фланцевым соединением.

Компания  ООО «Вива-вент» занимается изготовлением изделий только с ручным управлением.

Стоимость изготовления дроссель-клапанов прямоугольного сечения:

Размер, ммЦенаРазмер, ммЦена
100х100 242,00 500х200 1 120,00
150х100 281,00 500х250 1 376,00
150х150 400,00 500х300 1 653,00
200х100 321,00 500х350 1 949,00
200х150 455,00 500х400 2 266,00
200х200 600,00 500х450 2 603,00
250х100 360,00 600х200 1 260,00
250х150 509,00 600х250 1 547,00
250х200 670,00 600х300 1 853,00
250х250 850,00 600х350 2 180,00
300х100 400,00 600х400 2 528,00
300х150 564,00 600х500 3 283,00
300х200 740,00 700х300 2 054,00
300х250 935,00 700х350 2 411,00
300х300 1 151,00 700х400 2 789,00
350х100 440,00 700х450 3 187,00
350х150 619,00 700х500
3 605,00
350х200 810,00 800х400 3 051,00
350х250 1 020,00 800х450 3 519,00
350х300 1 251,00 800х500 3 972,00
350х350 1 502,00 800х600 4 938,00
400х200 980,00 900х500 4 294,00
400х250 1 206,00 900х600 5 321,00
400х300 1 452,00 900х700 5 704,00
400х400 2 005,00 1000х500 4 617,00

vivavent.ru

Воздушные клапаны, заслонки и фильтры систем вентиляции

Содержание статьи:

Воздухорегулирующие устройства используются в вентиляции для контроля над потоком воздуха или для наладки оборудования. К этой категории относятся и пластиковые воздушные клапаны для квартирной вентиляции, и гигантские механизмы с подогревом и электроприводом для промышленности. От правильного выбора и размещения регулирующих устройств зависит эффективность воздушной вентиляции.

Назначение воздухорегулирующих устройств

прямоугольный воздушный клапан с электроприводом

Воздушные заслонки и клапаны для вентиляции используют для:

  • контроля над воздушным потоком;
  • перекрытием вентканалов во время остановки системы;
  • отладки работы;
  • отладки расходов воздуха в воздуховодах вентиляции.

Воздушные клапаны необходимы для прекращения движения воздуха по каналам вентиляции во время остановки системы. Разработаны модификации воздушных клапанов для вентиляции с регулируемыми упорами (дроссель-клапаны), изменяющими воздушный поток. Дроссель-клапаны стандартного вида устанавливаются в системах воздушной вентиляции с давлением не более 1500 Па и концентрацией механических примесей до 100 мг на кубометр.

Воздушные клапаны целесообразно устанавливать в системах с температурой воздуха не выше 800 градусов Цельсия и агрессивностью среды, сравнимой с качествами атмосферного воздуха. В регионах с холодным климатом для вентиляции воздушных компрессорных разработаны модели с электроподогревом.

Воздушные заслонки для вентиляции регулируют объем подаваемого воздуха в вентиляционных системах.

Виды вентиляционных клапанов и заслонок

круглые и прямоугольные воздушные клапаны

Основные виды воздухорегулирующих устройств – воздушные клапаны и заслонки. Ни одна система вентиляции, будь то воздушная компрессорная, офисное здание или развлекательный комплекс, не обходится без этих механизмов.

По форме и функциям вентиляционные воздушные клапаны бывают:

  • круглыми;
  • прямоугольными;
  • обратными;
  • противопожарными;
  • дымоудаления.

Круглые клапаны для вентиляции

круглый клапан «бабочка»

Используются в воздуховодах круглого сечения и производятся из листового оцинкованного металла толщиной 0,5 – 1 мм, устойчивого к влаге. Конструкция клапанов представляет собой металлический корпус круглого сечения и заслонку. Управляется заслонка механизмом, располагаемым сбоку. Если положение заслонки регулируется вручную, наименование модели содержит литеру «Р», если подключен пневмопривод – «П», электропривод – «Э».

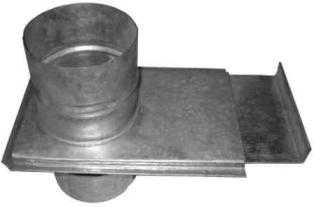

Для воздуховодов малого диаметра удобнее воздушные вентиляционное заслонки с ручным приводом. Клапаны большого диаметра контролируются посредством электропривода. Такие клапаны изменяют интенсивность потока воздуха или полностью перекрывают его движение при остановках системы. Заслонка клапана может удерживаться в необходимом положении. Прикрывается она герметично и пропускает не более 10% воздуха, так как по периметру оснащена уплотнителем.

При регулировке давления заслонка устанавливается в определенном положении. Круглые воздушные клапаны для вентиляции в квартире и на производстве производятся диаметрами 25 – 125 см. Они выпускаются стандартной длины 5 – 7 см, зависящей от диаметра. А дроссельные заслонки 23,5 – 123,5 см. Согласно ГОСТ эксплуатировать их можно при температуре -30… +400 градусов Цельсия, прикрыв от снега и дождя.

Прямоугольные клапаны вентиляции

Они устанавливаются в воздуховодах прямоугольного сечения и используются при температуре -30… +70 градусов. Основной материал для их производства – листовой алюминий, прямоугольные заслонки уплотняются резиновой лентой. В соответствии с названием – отсечно-регулирующий клапан, могут изменять интенсивность потока или полностью его перекрывать.

Самые маленькие прямоугольные дроссель-клапаны выпускаются диаметром 15 х 15 см, самые большие 100см х 100см. Для нестандартных воздуховодов клапаны выполняются по спецзаказу. Так как дроссель-клапаны могут быть источником шума, не желательно устанавливать модели диаметром более 500 мм в жилых, медицинских и общественных зданиях. Клапан крепится в воздуховоде фланцевым и ниппельным соединением, а круглой формы – и бандажным.

Клапаны с электроподогревом СВК-НС выпускаются прямоугольной формы. Это корпус с поворотными жалюзи, на стыках которых нагревательные трубки (электроТЭНы). Они предупреждают обмерзание стыков

Противопожарные клапаны вентиляции

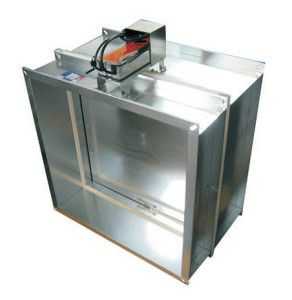

противопожарный прямоугольный клапан

Такие клапаны называются еще огнезадерживающими, устанавливаются в общеобменные вентиляционные системы. Вместе с системой воздушных затворов вентиляции является обязательными по требованиям пожарной инспекции. Необходимы для плотного перекрытия каналов, ведущих через перегородки, перекрытия и стены одного этажа. Противопожарные клапаны останавливают распространение из одного помещения в другое продуктов горения и огня по воздуховодам. Для разворота движения дыма в обратном направлении в системе вентиляции конструируются воздушные затворы. Они предупреждают проникновение огня и дыма из нижних этажей в верхние и фактически являются ответвлением воздуховода вниз. Управляются огнезадерживающие клапаны через электропривод с дистанционным управлением или автоматически. Клапан оснащен тепловым датчиком, передающим сигнал по электромагнитному приводу на пружинный замок, который захлопывает створку. Такие клапаны устанавливаются в помещениях категории «В» по взрывоопасности. В помещениях «А» и «Б» используются только взрывобезопасные клапаны.

Клапаны дымоудаления

Такое оборудование устанавливается в воздуховодах противодымной вентиляции. Располагают клапаны в проемах разделяющих конструкций. Воздушные клапаны дымоудаления быстро отводят дым и продукты горения из зоны пожара подобно воздушным затворам вентиляции, уменьшают подсос в канал дымоудаления из свободных от огня этажей. Таким образом, ускоряется удаление дыма, подается свежий воздух в помещения.

Обратные клапаны для вентиляции

Их отличие в наличии пружины, автоматически закрывающей заслонку и перекрывающей подачу воздуха в противоположном направлении. Устанавливаются обратные клапаны для вентиляции в воздуховод посредством ниппельного крепления. Производятся из стали с антикоррозийным покрытием, а заслонка из листового алюминия. Все обратные воздушные клапаны для вентиляции бывают общего назначения и взывозащищенными. Устанавливаются в вертикальном или горизонтальном положении в зависимости от направления движения воздуха. Взрывозащищенные обратные клапаны для воздушной вентиляции обладают усиленной защитой от огня и искр. Выпускаются прямоугольной и круглой формы, используются в том числе для вентиляции воздушной компрессорной.

Обратные воздушные клапаны типа «бабочка» отличаются центральным расположением оси, на которой крепятся две заслонки. При выключенном вентиляторе они останавливают движение воздуха в обратном направлении. В системы вентиляции квартир чаще всего устанавливают именно эту разновидность воздушного клапана. Подробнее об этом смотрите в видеоролике:

Фильтры для вентиляции

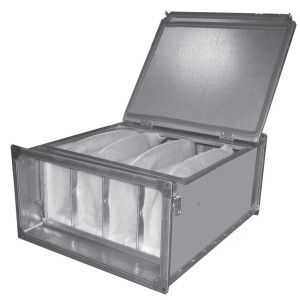

карманный фильтр для вентиляции

Качество атмосферного воздуха, подаваемого в здания вентиляционными системами, нередко бывает неудовлетворительным. Чтобы сберечь здоровье людей, необходимо очищать приточный воздух. На производственных предприятиях часто необходимо фильтровать и отработанный воздух, насыщенный механическими и химическими примесями.

Очищается воздух воздушными фильтрами для вентиляции. Фильтры всегда устанавливаются в вентиляционных системах промышленных предприятий, офисных комплексов, медицинских центров, современных жилых домов.

Виды фильтров для вентиляции

ячейковые фильтры грубой очистки

Согласно принципу действия воздушные фильтры для вентиляции бывают:

  • насыпные или поглощающие;
  • пористые.

Поглощающие насыпные фильтры для воздушной вентиляции заполняются гравием, фарфоровыми вкладышами, каучуковой крошкой, активированным углем, металлической крошкой или коксом. Материал для наполнителя зависит от назначения здания.

Пористые воздушные фильтры создаются из полос с небольшими отверстиями, тканевых или металлических сеток. Иногда их пропитывают маслами.

К пористым фильтрам можно отнести и тканевые: из хлопка или шерсти.

Воздушные фильтры обладают возможностью:

  • грубой очистки – удерживают частицы больше 10 микрон;
  • тонкой очистки – удерживают частицы 1 – 10 микрон;
  • экстра тонкой очистки – удерживают частицы 0,1 – 1 микрон.

Форма и содержимое фильтра диктуется его назначением. Например, для грубой фильтрации подойдет металлическая или синтетическая с пропиткой сетка. Такой фильтрующий материал производится в виде отдельных вкладышей или полос.

размещение фильтра в воздуховоде

Фильтры для тонкой очистки как правило производят из стекловолокна. Они бывают складчатыми, карманными и электростатическими. Широко применяемый наполнитель – активированный уголь, улавливающий и механические включения, и зловоние, опасные газы.

Фильтры экстра тонкой очистки выполняют из листов специальной субмикронной бумаги, склеенных между собой или стекловолокна.

В медицинских учреждениях, детских садах и школах устанавливаются комбинированные мультифильтры, способные улавливать все виды примесей.

Воздушные фильтры для систем вентиляции выпускаются в виде кассет или панелей, которые можно заменять. Для удобства размеры вкладышей стандартны. А корпус выполняется под диаметр воздуховода и может быть прямоугольным или круглым.

Аэрозольные фильтры

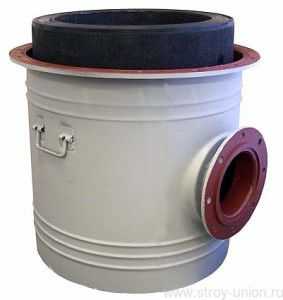

фильтр-поглотитель

Это отдельный вид воздушных фильтров для систем вентиляции, используемый в вытяжных системах. Аэрозольные фильтры предупреждает утечку вредных продуктов производства в атмосферу. Применяются они в основном в химической и атомной промышленности.

Аэрозольные фильтры обеспечивают совершенную очистку воздуха в помещениях фармацевтических предприятий и чистых цехов (где производятся точнейшие микросхемы).

Для очистки воздуха в вентиляционных системах в качестве воздушных фильтров применяются вихревые уловители, циклоны, рукавные фильтры, аппараты для аквамойки воздуха.

strojdvor.ru

Вентиляционные клапаны и заслонки

Быстрый переход:

Получить коммерческое предложение

Компания ООО «Пром Климат» (г. Москва) — профессиональная инжиниринговая компания. Мы реализуем инженерные системы здания или помещения на вашем объекте «под ключ».
Звоните: 8 (495) 410-11-73 или отправьте быструю заявку.

Воздухорегулирующие устройства используются в вентиляции для контроля над потоком воздуха или для наладки оборудования. К этой категории относятся и пластиковые воздушные клапаны для квартирной вентиляции, и гигантские механизмы с подогревом и электроприводом для промышленности. От правильного выбора и размещения регулирующих устройств зависит эффективность воздушной вентиляции.

Назначение воздухорегулирующих устройств

Воздушные заслонки и клапаны для вентиляции используют для:

  • контроля над воздушным потоком;
  • перекрытием вентканалов во время остановки системы;
  • отладки работы;
  • отладки расходов воздуха в воздуховодах вентиляции.

Воздушные клапаны необходимы для прекращения движения воздуха по каналам вентиляции во время остановки системы. Разработаны модификации воздушных клапанов для вентиляции с регулируемыми упорами (дроссель-клапаны), изменяющими воздушный поток. Дроссель-клапаны стандартного вида устанавливаются в системах воздушной вентиляции с давлением не более 1500 Па и концентрацией механических примесей до 100 мг на кубометр.

Воздушные клапаны целесообразно устанавливать в системах с температурой воздуха не выше 800 градусов Цельсия и агрессивностью среды, сравнимой с качествами атмосферного воздуха. В регионах с холодным климатом для вентиляции воздушных компрессорных разработаны модели с электроподогревом.

Воздушные заслонки для вентиляции регулируют объем подаваемого воздуха в вентиляционных системах.

Виды вентиляционных клапанов и заслонок

Основные виды воздухорегулирующих устройств – воздушные клапаны и заслонки. Ни одна система вентиляции, будь то воздушная компрессорная, офисное здание или развлекательный комплекс, не обходится без этих механизмов.

По форме и функциям вентиляционные воздушные клапаны бывают:

  • круглыми;
  • прямоугольными;
  • обратными;
  • противопожарными;
  • дымоудаления.

Круглые клапаны для вентиляции

Используются в воздуховодах круглого сечения и производятся из листового оцинкованного металла толщиной 0,5 – 1 мм, устойчивого к влаге. Конструкция клапанов представляет собой металлический корпус круглого сечения и заслонку. Управляется заслонка механизмом, располагаемым сбоку. Если положение заслонки регулируется вручную, наименование модели содержит литеру «Р», если подключен пневмопривод – «П», электропривод – «Э».

Для воздуховодов малого диаметра удобнее воздушные вентиляционное заслонки с ручным приводом. Клапаны большого диаметра контролируются посредством электропривода. Такие клапаны изменяют интенсивность потока воздуха или полностью перекрывают его движение при остановках системы. Заслонка клапана может удерживаться в необходимом положении. Прикрывается она герметично и пропускает не более 10% воздуха, так как по периметру оснащена уплотнителем.

При регулировке давления заслонка устанавливается в определенном положении. Круглые воздушные клапаны для вентиляции в квартире и на производстве производятся диаметрами 25 – 125 см. Они выпускаются стандартной длины 5 – 7 см, зависящей от диаметра. А дроссельные заслонки 23,5 – 123,5 см. Согласно ГОСТ эксплуатировать их можно при температуре -30… +400 градусов Цельсия, прикрыв от снега и дождя.

Прямоугольные клапаны вентиляции

Они устанавливаются в воздуховодах прямоугольного сечения и используются при температуре -30… +70 градусов. Основной материал для их производства — листовой алюминий, прямоугольные заслонки уплотняются резиновой лентой. В соответствии с названием – отсечно-регулирующий клапан, могут изменять интенсивность потока или полностью его перекрывать.

Самые маленькие прямоугольные дроссель-клапаны выпускаются диаметром 15 х 15 см, самые большие 100см х 100см. Для нестандартных воздуховодов клапаны выполняются по спецзаказу. Так как дроссель-клапаны могут быть источником шума, не желательно устанавливать модели диаметром более 500 мм в жилых, медицинских и общественных зданиях. Клапан крепится в воздуховоде фланцевым и ниппельным соединением, а круглой формы — и бандажным.

Клапаны с электроподогревом СВК-НС выпускаются прямоугольной формы. Это корпус с поворотными жалюзи, на стыках которых нагревательные трубки (электроТЭНы). Они предупреждают обмерзание стыков

Противопожарные клапаны вентиляции

Такие клапаны называются еще огнезадерживающими, устанавливаются в общеобменные вентиляционные системы. Вместе с системой воздушных затворов вентиляции является обязательными по требованиям пожарной инспекции. Необходимы для плотного перекрытия каналов, ведущих через перегородки, перекрытия и стены одного этажа. Противопожарные клапаны останавливают распространение из одного помещения в другое продуктов горения и огня по воздуховодам. Для разворота движения дыма в обратном направлении в системе вентиляции конструируются воздушные затворы. Они предупреждают проникновение огня и дыма из нижних этажей в верхние и фактически являются ответвлением воздуховода вниз. Управляются огнезадерживающие клапаны через электропривод с дистанционным управлением или автоматически. Клапан оснащен тепловым датчиком, передающим сигнал по электромагнитному приводу на пружинный замок, который захлопывает створку. Такие клапаны устанавливаются в помещениях категории «В» по взрывоопасности. В помещениях «А» и «Б» используются только взрывобезопасные клапаны.

Клапаны дымоудаления

Такое оборудование устанавливается в воздуховодах противодымной вентиляции. Располагают клапаны в проемах разделяющих конструкций. Воздушные клапаны дымоудаления быстро отводят дым и продукты горения из зоны пожара подобно воздушным затворам вентиляции, уменьшают подсос в канал дымоудаления из свободных от огня этажей. Таким образом, ускоряется удаление дыма, подается свежий воздух в помещения.

Обратные клапаны для вентиляции

Их отличие в наличии пружины, автоматически закрывающей заслонку и перекрывающей подачу воздуха в противоположном направлении. Устанавливаются обратные клапаны для вентиляции в воздуховод посредством ниппельного крепления. Производятся из стали с антикоррозийным покрытием, а заслонка из листового алюминия. Все обратные воздушные клапаны для вентиляции бывают общего назначения и взывозащищенными. Устанавливаются в вертикальном или горизонтальном положении в зависимости от направления движения воздуха. Взрывозащищенные обратные клапаны для воздушной вентиляции обладают усиленной защитой от огня и искр. Выпускаются прямоугольной и круглой формы, используются в том числе для вентиляции воздушной компрессорной.

Обратные воздушные клапаны типа «бабочка» отличаются центральным расположением оси, на которой крепятся две заслонки. При выключенном вентиляторе они останавливают движение воздуха в обратном направлении. В системы вентиляции квартир чаще всего устанавливают именно эту разновидность воздушного клапана.

Фильтры для вентиляции

Качество атмосферного воздуха, подаваемого в здания вентиляционными системами, нередко бывает неудовлетворительным. Чтобы сберечь здоровье людей, необходимо очищать приточный воздух. На производственных предприятиях часто необходимо фильтровать и отработанный воздух, насыщенный механическими и химическими примесями.

Очищается воздух воздушными фильтрами для вентиляции. Фильтры всегда устанавливаются в вентиляционных системах промышленных предприятий, офисных комплексов, медицинских центров, современных жилых домов.

Виды фильтров для вентиляции

Согласно принципу действия воздушные фильтры для вентиляции бывают:

  • насыпные или поглощающие;
  • пористые.

Поглощающие насыпные фильтры для воздушной вентиляции заполняются гравием, фарфоровыми вкладышами, каучуковой крошкой, активированным углем, металлической крошкой или коксом. Материал для наполнителя зависит от назначения здания.

Пористые воздушные фильтры создаются из полос с небольшими отверстиями, тканевых или металлических сеток. Иногда их пропитывают маслами.

К пористым фильтрам можно отнести и тканевые: из хлопка или шерсти.

Воздушные фильтры обладают возможностью:

  • грубой очистки – удерживают частицы больше 10 микрон;
  • тонкой очистки – удерживают частицы 1 – 10 микрон;
  • экстра тонкой очистки – удерживают частицы 0,1 – 1 микрон.

Форма и содержимое фильтра диктуется его назначением. Например, для грубой фильтрации подойдет металлическая или синтетическая с пропиткой сетка. Такой фильтрующий материал производится в виде отдельных вкладышей или полос.

Фильтры для тонкой очистки как правило производят из стекловолокна. Они бывают складчатыми, карманными и электростатическими. Широко применяемый наполнитель – активированный уголь, улавливающий и механические включения, и зловоние, опасные газы.

Фильтры экстра тонкой очистки выполняют из листов специальной субмикронной бумаги, склеенных между собой или стекловолокна.

В медицинских учреждениях, детских садах и школах устанавливаются комбинированные мультифильтры, способные улавливать все виды примесей.

Воздушные фильтры для систем вентиляции выпускаются в виде кассет или панелей, которые можно заменять. Для удобства размеры вкладышей стандартны. А корпус выполняется под диаметр воздуховода и может быть прямоугольным или круглым.

Аэрозольные фильтры

Это отдельный вид воздушных фильтров для систем вентиляции, используемый в вытяжных системах. Аэрозольные фильтры предупреждает утечку вредных продуктов производства в атмосферу. Применяются они в основном в химической и атомной промышленности.

Аэрозольные фильтры обеспечивают совершенную очистку воздуха в помещениях фармацевтических предприятий и чистых цехов (где производятся точнейшие микросхемы).

Для очистки воздуха в вентиляционных системах в качестве воздушных фильтров применяются вихревые уловители, циклоны, рукавные фильтры, аппараты для аквамойки воздуха.

Системы управления клапанов

Существует три основных подхода к реализации системы управления воздушных клапанов. Наиболее эффективным считается клапан воздушный с электроприводом, в конструкции которого предусматривается вентилятор. Работу такой системы можно регулировать и дистанционно при помощи пульта, и путем установки специальной программы с определенными параметрами пропускной способности.

Второй вариант представляют гигроуправляемые механизмы, работающие по принципу изменения положения заслонки. Такие модели снабжаются полиамидными ленточными датчиками, которые отслеживают показатели влажности воздуха и в соответствии с этими значениями регулируют положение створки. Данный принцип регуляции может ориентироваться и на показатели микроклимата в помещении. Третья категория систем управления представлена ручными механизмами. Если клапан воздушный с электроприводом меняет положение створки посредством автоматизированного механизма, то в данном случае предполагается участие в процессе коррекции самого пользователя.

Монтажные работы

Установка осуществляется по двум технологиям. Как отмечалось выше, в большинстве случаев клапан интегрируется в стену или перегородку, но может применяться и схема монтажа в оконной конструкции. Первый вариант предполагает создание отверстия в бетонной или кирпичной нише посредством штробления. Как правило, эту операцию выполняют специалисты. В образованный проем монтируется клапан, а пространство вокруг него заполняется монтажной пеной. В оконные конструкции клапаны воздушные для вентиляции желательно интегрировать при условии совместимости типоразмеров. Оптимальным вариантом будет и вовсе приобретение готового комплекта оконной системы и вентиляционного клапана. В обычный стеклопакет такое устройство вмонтировать не удастся. Специально для монтажа еще на этапе процесса изготовления профилей формируются небольшие проемы, в которые устанавливаются клапаны с помощью металлических крепежей.

Как узнать цену и получить коммерческое предложение

Чтобы узнать цену решения для вашего объекта, вы можете:

  • Отправить быструю заявку, приложив проект, план или смету.
  • Отправить заявку на email: [email protected]
  • Позвонить прямо сейчас по телефону 8 (495) 410-11-73 и получить профессиональную консультацию.

Отправить заявку

www.promklimat.ru

Клапаны и воздушные заслонки | ВентКомфорт. Системы вентиляции и кондиционирования

Любой воздух, приточный или рецикркуляционный, который поступает в помещение, необходимо регулировать.  Прекрасно справляется с этими обязанностями заслонка воздушная.  Для того чтобы эффективно регулировать воздух, который проходит через нее, в ее конструкции используют металлические лопатки, которые изготавливают из дюралевой пластины.

Регулировка воздушной заслонки может производиться как с применением автоматики, так и в ручном режиме. Обычно производители используют для изготовления этой конструкции, которая помимо лопаток для перекрытия потока воздуха, имеет и корпус из четырех стенок,  оцинкованную сталь.

Во время изготовления заслонки вентиляционной производитель обязательно придерживается всех норм и стандартов. Например, круглые конструкции выполнены из черной стали, которую окрашивают. Обе стороны ее имеют фланцевые соединения без сварных швов. Створки там могут быть как односложными, так и трехсложными.  Иногда производители используют в изготовлении заслонки регулирующей нержавеющую сталь, но она будет намного тяжелее.



Также эти конструкции могут быть и во взрывозащищенном исполнении, их применяют в вентиляционных системах на производствах, где есть возможность взрыва. Отличительные черты такой конструкции – невозможность появления искры между частями, что соприкасаются во время эксплуатации.



Также делятся эти механизмы на виды не только в зависимости от вида управления воздушной заслонкой, но и по геометрической форме. Так они могут применяться в воздуховодах круглого и прямоугольного сечения.

Применяют данные конструкции в различных системах кондиционирования, вентиляции и обогрева воздуха. Сегодня продавцы и производители предлагают на заслонки воздушные цены самые разные, все они зависят и от материала, размера, применения и страны-производителя конструкции.

Еще одна незаменимая деталь в современных системах вентиляции – это клапан. Он предотвращает попадание воздуха снаружи, во время работы системы вентиляции.  Это устройство бывает нескольких видов. Так, например, воздушный приточный клапан применяют при естественной вентиляции и общественных, и жилых зданий. КВП работает за счет разности давления воздуха, который находится внутри здания и снаружи.

Также широко используют и обратные клапаны, они просто незаменимы в холодное время года. Это устройство предотвращает попадание снега и сора внутрь.

Обратные клапаны отличаются своим диаметром, видом. Например, есть клапаны для прямоугольных каналов и круглых.  Также эти устройства могут иметь как автоматическое, так и ручное управление. Для каждого помещения выбирают свой отдельный вид, который зависит от назначения и типа вентиляционной системы.

Клапан для круглых каналов и прямоугольных в приточных системах вентиляции чаще всего имеет электропривод, что позволяет автоматизировать управление вентиляционной системой. Например, если вы включаете вентилятор либо же нагреватель, то клапан открывается, когда выключаете, то он закрывается.

Сегодня купить воздушный клапан не составит особого труда, десятки, а то и сотни предложений могут удовлетворить все запросы. Главное — подойти к выбору этого устройства серьезно и не полагаться на авось, ведь можно не только получить дешевый некачественный товар, но и необоснованно переплатить. Не всегда на клапан воздушный цена предопределяет его качество.

Подходящий вариант для вас подберут консультанты, которые учтут все особенности вентиляционной системы в вашем помещении.

Клапаны и воздушные заслонки лучше выбирать от одного производителя.

www.ventkomfort.ru

ВЕКОТЕХ — Клапаны вентиляционные

Производим вентиляционные клапаны следующих типов:
— обратные клапаны типа «бабочка» ОКК круглый и ОКП прямоугольный
— обратные гравитационные клапаны ГКК круглый и ГКП прямоугольный
— запорно-регулирующие жалюзийные клапаны ЖК под привод или с ручным управлением
— утепленные запорно-регулирующие жалюзийные клапаны утепленные КВУ
— дроссель клапаны под привод или с ручным управлением
— шиберы круглые и прямоугольные


Обратный клапан тип «бабочка» ОКК круглый и ОКП прямоугольный под привод или с ручным управлением



Выполнены на базе оси, к которой через пружину закрепленены два лепестка. Под действием вентилятора, точнее благодаря его давлению, лепески открываются. При отключении вентилятора срабатывает пружинный возврат и лепестки закрываются.
Недостатком являются большие потери давления на клапане, чем на гравитационном ГК или на жалюзийном ЖК типе клапанов.

Обратный клапан
круглый
 Обратный клапан
прямоугольный





Обратный клапан гравитационный ГКК и ГКП

Клапан гравитационный предназначен для вентиляции одностороннего действия. Положение лопаток определяется силой воздушного потока. Клапаны гравитационные выполнены из стального профиля. Вид климатического исполнения клапана — УХЛ 4 по ГОСТ 15150-69. Клапан может быть установлен как в горизонтальном, так и в вертикальном участках воздуховода. При установке в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх.

Характерны низкими потерями давления в сравнении с клапанами ОКК и ОКП за счет отсутствия возвратных пружин. Уменьшение потерь давления позволяет подать системой вентиляции больше воздуха

Гравитационный клапан
прямоугольный
офланцованный
Гравитационный клапан
круглый
под нипель
    Низкие потери давления воздуха у клапана ГК и высокие у пружинного клапана типа «бабочка»





Запорно-регулирующий жалюзийный клапан ЖК под привод или с ручным управлением неутепленный

Жалюзийный клапан с ручным приводом Жалюзийный клапан с электроприводом

Клапаны жалюзийные применяются как запорные и запорно-регулирующие устройства. Незаменимы для плавного регулирования расхода воздуха в средних и крупных системах микроклимата.
Клапаны воздушные предназначены для пропуска воздуха или невзрывоопасных смесей, не содержащих липких и волокнистых веществ и с температурой от 400С до +700С. Клапаны воздушные предназначены для работы при перепаде давления до 1 800 Па без деформации при длине створок 1 м.
Максимально допустимая скорость воздушного потока 15 м/с.




Утепленный запорно-регулирующий жалюзийный клапан под привод или с утепленные c предпрогревом КВУ
Клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха, с разностью давлений до 1500 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к углеродистым и оцинкованным сталям не выше агрессивности воздуха с температурой до 80° С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов, предназначены для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150-69.

Клапаны воздушные утепленные предназначены для установки на заборе наружного воздуха в вентиляционных системах для снижения вероятности обмерзания и заклинивания клапана без прогрева.

Клапан состоит из корпуса, внутри которого на осях смонтированы поворотные лопатки (3-13 шт.), ТЭНов и привода (ручного и электрического). Каждая лопатка имеет коробчатое сечение. От электрического привода через систему тяг и рычагов осуществляется синхронное движение лопаток от положения «открыто» до положения «закрыто» и обратно.

В варианте комплектации с электроприводом «Веlimo» или «Simens» в конструкции электропривода заложена возвратная пружина для закрытия клапана при отсутствии напряжения в сети.
Клапаны могут использоваться для режимов «открыто — закрыто» или плавного регулирования количества воздуха с ручным управлением, с электроприводами фирмы «Belimo» или «Simens» с возвратной пружиной или без, on/off или плавной регулировки 0…10В.








 Вариант энергосберегающего решения приточной установки с низкими потерями давления (воздух проходит минуя теплообменники нагрева и охлаждения), на базе: 5-ть жалюзийных клапанов с электроприводами:


Дроссель клапаны круглые и прямоугольные с ручным (ДК) и электроуправлением (ДКэ)

Дроссель клапаны — запорно-регулирующие устройства, предназначены для регулирования количества проходящего через воздуховоды воздуха. Дроссель клапаны изготавливаются из оцинкованной или нержавеющей стали на ниппельном или фланцевом соединении и состоят из корпуса, узла управления и полотна.
Клапана с ручным приводом небольших сечений выполняются с пластиковыми ручками, больших с металлическими.
Прямоугольные офланцованы фланцем 20мм, большими сечениями фланцем 30мм.
Круглые офланцовываются отдельно по желанию потребителя. Размером от 500мм выполняются на фланцах. Фланцы соединяются болтами. Желательно уплотнение пенолентой. Для средних и крупных сечений зажимными скобами.
К дроссель-клапанам желателен доступ для последующей взможности регулирования.

Прямоугольный с
ручным приводом ДК
Круглый с
ручным приводом ДК

Круглый с электроприводом ДКэ


Шиберы представляют из себя металлический карман, внутри которого поступательно перемещается заслонка. Шиберы используются для регулирования потока воздуха, проходящего через воздуховоды. Выполняются круглого и прямоугольного сечения, из оцинкованной или нержавеющей стали.




 Шибер круглый прямой из
зеркальной нержавеющей стали
 Шибер круглый прямой из
оцинкованной стали
 Шибер прямоугольный прямой
из оцинкованной стали



Недостатком, особенно прямых шиберов являются большие потери давления и из-за узкой щели регулирования, где возникает высокая скорость воздуха — являются источником шума. Для регулировки расхода воздуха в системах микроклимата лучше использовать дроссель-клапаны ДК, а при больших сечениях воздуховодов жалюзийные клапаны ЖК.

Шиберы незаменимы в системах аспирации и пневмотранспорта. Где для уменьшения потерь давления и скапливания отходов желательно применять косые шиберы с углом заслонки 450.



Сопутствующее:


ООО «ИПЦ «ВЕКОТЕХ» производит любые типы вышеуказанных клапанов из оцинкованной и нержавеющей стали, включая по эскизам заказчика полученным на электронку.

www.vecotech.com.ua
