Что такое психрометр и для чего он нужен?

Обычному человеку для определения погоды на улице, как правило, вполне достаточно термометра, прикреплённого к оконной раме.


Иногда к нему прибавляется барометр – прибор, предсказывающий изменения погоды по колебаниям атмосферного давления. Но для синоптика этого набора измерительной техники, как правило, недостаточно – необходим ещё, как минимум, психрометр.

Что такое психрометр?

Название этого прибора составлено из двух слов древнегреческого языка: «психрос» — холодный и «метрео» — измерять.

Он измеряет температуру и влажность воздуха, что часто бывает необходимостью в метеорологических замерах окружающей среды, а также во многих сферах промышленности – например, при взвешивании гигроскопичных материалов для нахождения их точного веса.

Как работает психрометр?

Как известно, любая жидкость, в том числе и вода, постепенно испаряется, при этом в парообразное состояние переходят самые «быстрые» молекулы, т.е. общая температура жидкости при этом понижается. Именно это физическое свойство жидкостей лежит в основе конструкции любого психрометра.

Представьте себе два термометра, неважно – спиртовых либо ртутных. Поверхность одного из них остаётся сухой, второй же обёрнут влажной тканью. Чтобы ткань не высыхала, один её край опущен в ёмкость с водой. Когда вода испаряется с ткани, обёрнутый термометр охлаждается и, соответственно, показывает более низкую температуру, чем второй термометр, поверхность которого остаётся сухой и фиксирует температуру воздуха. Чем меньше влаги в окружающем воздухе, тем интенсивнее идёт процесс испарения.

Следовательно, по разнице показаний двух термометров можно судить об уровне влажности воздуха. Для этого существует специальная психрометрическая таблица, из которой можно узнать относительную влажность, а затем при помощи специальной формулы определить абсолютную влажность воздуха.

Психрометр и гигрометр

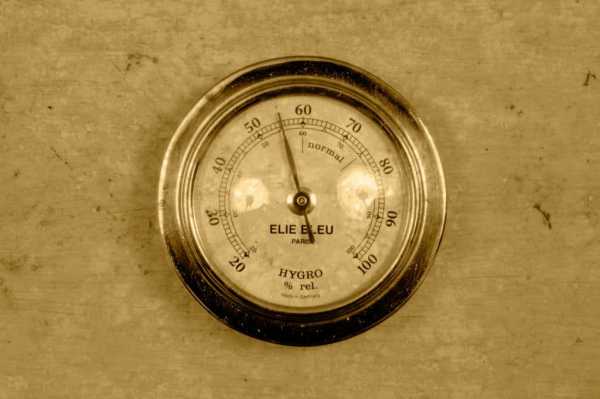

Так ли уж необходим психрометр, когда влажность воздуха можно определить при помощи другого прибора – гигрометра?

Принцип работы этого прибора основан на других свойствах окружающей среды: гигрометры бывают резистивными, ёмкостными, термисторными и оптическими. Простейшие из них используют свойство некоторых материалов скручиваться или распрямляться при колебаниях влажности.

В ряде случаев показания любого из гигрометров являются недостаточно точными. Простота устройства психрометра обеспечивает высокий уровень защиты от посторонних влияний, поэтому полученные с его помощью данные оказываются более точными и надёжными. Поэтому нередко для уточнения результатов измерений показания гигрометров время от времени проверяют при помощи психрометра.

В то же время гигрометры во многих случаях являются более удобными для использования. Так, ёмкостные гигрометры справляются с замерами влажности не только воздуха, но и твёрдых веществ. Это необходимо для контроля параметров таблеток, бетонных изделий и др.

Разновидности психрометров

В настоящее время для замеров используются психрометры трёх основных типов, различающихся между собой конструкционными особенностями.

— Психрометр стационарного типа представляет собой закреплённые на массивном штативе два ртутных термометра. Колба с ртутью одного из них обвязана батистовой тканью, конец которой опущен в стакан, наполненный водой. Вся конструкция размещена в метеорологической будке или там, где обычно проводятся замеры. Основным недостатком стационарного психрометра является зависимость показаний от подвижности воздушного потока, которая влияет на скорость испарения.

— Психрометр аспирационного типа (Асмана), хотя и состоит из тех же двух термометров, но обладает более сложной и защищённой конструкцией. Термометры в этом варианте размещены в прочном корпусе, который отсекает постороннее тепловое излучение. Испарение жидкости происходит за счёт принудительного обдува, осуществляемого небольшим вентилятором, продуцирующим поток воздуха со скоростью около 2 м/с. Это наиболее точный и защищённый от внешних влияний прибор.

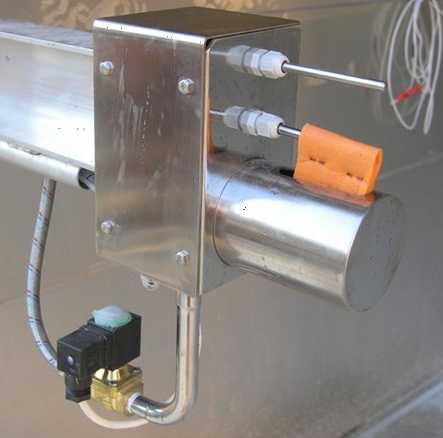

— Психрометр дистанционного типа использует не ртутные стеклянные термометры, а электрические измерители температуры, основанные на замерах резистивности материалов, на свойствах термисторов и термопар, а также манометрические системы. Но в любом случае один из датчиков при измерениях остаётся сухим, а второй смачивается для замера разности температур.

Таким образом, психрометры Асмана и стационарного типа используют привычные ртутные термометры из стекла, поэтому их общим недостатком является повышенная хрупкость прибора. Дистанционные психрометры измеряют температуру воздуха, основываясь на других принципах, поэтому их показания могут контролироваться дистанционно, что нередко является жизненно важным обстоятельством.

www.vseznaika.org

Гигрометр-психрометр ВИТ – что это такое и для чего используется?

Подходящий микроклимат важен не только для хорошего самочувствия, это строгое условия для корректной работы оборудования, обязательная норма для работы лаборатории или любого участка на производстве или офисе. Температура и влажность, находящиеся в заданных границах, обеспечивают нормальный микроклимат в помещении.

Оборудование для контроля микроклимата

Для замеров температуры используют разнотипный термометр, влажности – гигрометр воздуха. Самым доступным по цене и наиболее точным, надежным прибором считается гигрометр психометрический ВИТ. Наличие термометра позволяет обойтись одним прибором для полного контроля и круглосуточного мониторинга таких показателей, как температура и влажность. Есть гигрометр влажности с дополнительным обдувом влажного термометра.

Гигрометр-психометр – что это такое?

Гигрометр, который мы привыкли видеть практически везде, где нормируется микроклимат, изобрел в конце 19 века немец Эрнест Август. Теперь меняется только дизайн этого стационарного прибора, но принцип остается тем же – два термометра (около 5 см межу ними), показания сухие и с учетом испарения влаги. Разница в температуре позволяет высчитать необходимый показатель – влажность в помещении.

Интересно! Расчет значения влажности можно производить по психрометрической таблице, по диаграмме или в он-лайн калькуляторе.

Для чего используется гигрометр-психометр?

Принцип действия основан на том, что чем выше влажность воздуха и ниже температура, тем хуже испаряется вода в резервуаре под влажным термометром, и наоборот. Так как значения зависят от испарения влаги, поэтому этот тип гигрометров называется психрометрический. При влажности в 100% из резервуара вода совсем не будет испаряться, тогда применение гигрометра невозможно.

Сухой термометр гигрометр показывает фактическую температуру в помещении. Влажный показывает температуру окружающей среды с учетом испарения. Разность между показаниями двух термометров – относительная влажность.

Мокрый термометр погружен в стеклянную трубку с загибом на конце, куда доливается вода, желательно по качеству не ниже дистиллированной. От качества воды будет зависеть качество показаний, налет на термометре и долговечность фитиля. Фитиль – длинная полоска ткани (марля, батист, шифон), которая подает капиллярные потоки воды на нижнюю часть «мокрого термометра».

Фитиль нужно регулярно проверять, не забились ли поры в тканевой полоске. Старый и жесткий фитиль, потерявший способность впитывать воду, меняют на новый. Ткань для фитиля берут практически любую, главное правильно ее подготовить – прокипятить в содовом растворе, многократно выполоскать.

Психрометры ВИТ

Существует две разновидности данного психрометра, ВИТ-1 предназначен для помещений с температурой 5-25°С, ВИТ-2 – 20-40°С. Если в помещении нет возможности регулировать температуру (кондиционер, вентиляция), то

гигрометр ВИТ 1 применяют в прохладное время года, а гигрометр ВИТ 2 – в жаркое. Если же есть регулировка температурного режима, то круглогодично подойдет ВИТ-1, так как большинство нормативных документов рекомендует температурный режим 20-25°С.

Гигрометр психрометрический вит представляет собой пластиковый корпус- подставку, на котором размещены два термометра, влажный и сухой. Оба термометра заполнены подкрашенным раствором, поэтому вопрос об ртутном загрязнении закрыт. Шкала состоит из подкрашенного толуола. Для удобства, там же, на пластиковой подставке, расположена полная шкала расчета влажности по разности температур (психрометрическая таблица).

Техника безопасности

Пластиковый корпус, стеклянные трубки термометров являются первой причиной, почему гигрометр требует бережного отношения. Также важно соблюдать условия эксплуатации, тогда прибор прослужит не один десяток лет, пока не выгорит красная жидкость в термометрах.

Правила безопасного применения гигрометра ВИТ:

• Не подвергать механическим воздействиям (не бросать, не наступать, не бить, тому подобное). Обратное приведет к разрушению пластика, стекла, после чего можно будет заменить или починить испорченный элемент, но снова придется проводить поверку прибора. Стоимость покупки запчастей плюс поверка по стоимости будет равно как новый психометрический гигрометр с заводской поверкой.
• Не разрушать шкалу термометров. Находящийся внутри трубок крашений толуол является ядовитым химическим веществом. Если же бой произошел, остатки, осколки быстро собрать в герметичный пакет или емкость и выбросить, а помещении очень сильно проветрить, поверхности протереть горячей водой с соблюдением правил безопасности (перчатки, маска, очки). Руки, слизистые, а также загрязнения вымыть с мылом.
• Не подвергать воздействию агрессивных веществ. Нельзя протирать или окунать, обрызгивать или поливать прибор химическими жидкостями или абразивными смесями.
• Не подвергать нагреву или охлаждению выше шкалы прибора. Гигрометр психрометрический ВИТ 1 нельзя охлаждать ниже +5°С или нагревать выше +25°С (критически – выше 45°), а гигрометр психрометрический ВИТ 2 – нижняя норма +20°С, верхняя – +45°С (критичный нагрев выше 60°С). В обратном случае столб расширяющейся жидкости внутри термометра выйдет вне границ, а после возвращения к нормальной температуре разорвется на несколько отрезков, что автоматически выводит гигрометр из эксплуатации.

Важно! Можно попробовать несколько раз быстро нагреть и охладить мокрый термометр, например, под потоком воды. Обычно это помогает соединить измерительную шкалу.

Гигрометр вит – инструкция по применению

Перед тем как повесить прибор на стену на уровне глаз, чтобы было удобно снимать показания, его необходимо подготовить для работы. Начинаются подготовительные работы с распечатки коробки. Все комплектующие должны быть целы, плюс соответствовать перечню паспорта.

Алгоритм использования гигрометра ВИТ:

1. Распечатать коробку, проверить целостность и полноту комплектации. Проверить штамп завода изготовителя о поверке.
2. Тканевый питатель снять с нижнего резервуара термометра с красноватой жидкостью.
3. Трубку питателя достать из пластикового корпуса, перевернуть и наполнить дистиллированной водой почти доверху.
4. Вставить в корпус, перевернуть в нормальное положение. Часть воды окажется в изгибе питателя, который будет находиться под шариком влажного термометра. Большая часть воды (столб) находится в трубке питателе. Это позволит наполнять гигрометр комнатный водой очень редко.
5. Тканевая полоска должна быть на кончике термометра, а ее второй конец в изгибе питателя, в воде. Термометр вставлять в воду нельзя, так тогда будет измеряться температура воды, а не помещения с учетом испарения. От воды до кончика термометра должно быть от 5 мм.
6. Прикрепить гигрометр на стену, чтобы было легко снимать показания (на высоте лица). Стена должна быть прочной, без вибрации, любых источников нагрева или охлаждения.
7. Для тех, кому нужна влажность до десятых или даже сотых, необходимо измерять скорость аэрации (при помощи крыльчатого У5).
8. Прибор оставляется на стене в спокойном состоянии, пока не примет температуру окружающей среды. Теперь можно снять показания, посчитать разницу и по таблице узнать значение влажности в помещении. Если в паспорте была указана погрешность, ее нужно учитывать, прибавляя или отнимая погрешность прибора.
9. Полученное значение необходимо записать в журнал гигрометра.

Воду комнатной температуры нужно заливать регулярно, но не позже, чем за полчаса до замера.

Важно! Первичная поверка гигрометров проводится заводом изготовителем, последующие пользователем – не реже, чем каждые два года.

Где купить гигрометр

Чтобы купить гигрометры вит достаточно обратиться к поставщику лабораторной техники или посуды, т.е. к нам, компании Стимул. Обычно у них есть из чего выбрать (купить гигрометр отечественного производства или иностранного, с поверкой или калибровкой и другие виды).

stimyl.ru

виды, устройство и принцип работы психрометров

 О чем эта статья

Что такое психрометр

Психрометр (производное от греч. ψυχρός — холодный и τό μέτρον — мерило, измерять) — это прибор предназначенный для измерения температуры воздуха и его влажности.

Узнайте чем еще измеряют влажность

В основном психрометры используются для определения показателей относительной влажности воздуха. Эти показатели весьма важны в различных областях науки и производства. Особенно это важно при использовании весового оборудования для определения точности показателей.

Принцип работы и устройство психрометров

Принцип действия любого психрометра основан на физическом свойстве жидкости (воды) к испарению и возникающей при этом разности температур показываемых сухим и влажным термометрами. Испарение, за счет того, что жидкость покидают наиболее «быстрые» молекулы, приводит к потере жидкостью части энергии и как следствие снижение ее температуры, регистрируемое смоченным термометром.

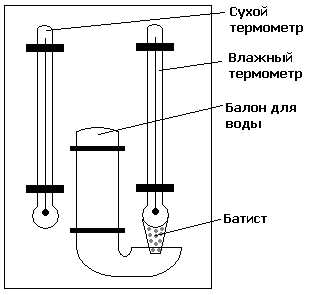

Простейший психрометр состоит из двух стеклянных термометров (спиртовых или ртутных). Один сухой, другой влажный (смоченного), обернутый влажной хлопчатобумажной тканью. Конец этой ткани опущен в резервуар с жидкостью. При испарении воды происходит охлаждение влажного термометра. Чем ниже влажность окружающего воздуха, тем интенсивнее протекает этот процесс. Следовательно, чем суше воздух, влажность которого определяется, тем ниже будут показания смоченного термометра, тем больше будет разница между показаниями сухого и влажного термометров.

Зафиксировав показания сухого и влажного термометров, с помощью специальных формул или психрометрической таблицы определяется относительная, а затем по психрометрической формуле — абсолютная влажность воздуха.

Психрометрическая формула, позволяющая определить упругость водного пара по показаниям сухого и влажного термометров, выглядит так:

где
е —упругость водного пара находящегося в воздухе;
Е —максимально возможная упругость водного пара при температуре tс смоченного термометра;
t —температура воздуха;
А —коэффициент зависящий от устройства термометра и скорости прохождения воздуха возле резервуара термометра;
P —давление воздуха.

В чем отличия гигрометра от психрометра

Для измерения влажности воздуха также используются гигрометры. Принцип их работы основан на изменении физико-химических свойств различных веществ при изменении влажности окружающей среды. Наиболее распространенные из них: оптические, термисторные, резистивные и емкостные.

Именно в принципе работы и состоит отличие гигрометра от психрометра. Более простое устройство делает психрометр более защищенным от посторонних воздействий и потому более надежным. Поэтому, в пользовательских инструкциях многих конструкций гигрометров указано о необходимости периодически проверять показания по психрометру.

В то же время, гигрометры гораздо более функциональные. Они способны измерять не только влажность воздуха, но и влажность твердых тел. Например, с помощью емкостного гигрометра можно измерить влажность таблеток.

Виды психрометров

Различают следующие виды психрометров: стационарный (станционный), аспирационный и дистанционный.

Стационарный психрометр

Стационарный психрометр (психрометр Августа) состоит из двух термометров укрепленных на специальном штативе и помещенные в метеорологической будке. Резервуар одного из них обвязывается кусочком батиста, конец которого помещен в стаканчик с водой, для обеспечения свободного поступления воды к резервуару. Устройство будки (метеорологическая будка Селянинова) обеспечивает свободный обмен воздуха возле резервуара. Основным недостатком стационарных психрометров является зависимость показаний смоченного термометра от скорости воздушного потока в будке, преимуществом — простота устройства и обслуживания. Схема психрометра августа приведена на рисунке справа.

Аспирационный психрометр

Аспирационный психрометр (психрометр Асмана) устроен более сложно. Конечно, термометры в этом типе по прежнему есть, но они помещаются в специальном корпусе, служащем для их защиты от повреждений и теплового излучения окружающих предметов. Обдув производится с помощью специального вентилятора (аспиратора), с постоянной скоростью примерно 2 м/сек. Аспирационный психрометр является наиболее точным и надежным прибором для измерения температуры и влажности воздуха при положительной температуре окружающей среды.

Общим для этих двух типов является устройство на базе ртутно-стеклянных термометров, что и обуславливает их общий недостаток — хрупкость, а также невозможность проведения дистанционного контроля.

Дистанционный психрометр

Для измерения влажности воздуха в дистанционном психрометре используются термометры сопротивления, термопары, термисторы. Основными типами являются манометрические и электрические психрометры. В качестве манометрического обычно используют либо двухканальный манометрический термометр, либо два одноканальных, с устройством системы увлажнения для одного из термобаллонов. Более широко распространены психрометры на базе термометров сопротивления, термопар, термисторов. Обязательным условием надежности и точности показаний является использование аналогичных характеристик сухого и смоченного преобразователей (датчиков) температуры.

Опубликована 25-12-11.

Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

Психрометр Асмана (аспирационный психрометр). Психрометрическая таблица и устройство

 О чем эта статья

В статье будет рассказано о том что такое психрометр Асмана. Что он позволяет измерять. Устройство аспирационного психрометра, его использование и применение. А также узнаете в чем принципиальное отличие от психрометра Августа.
Вы также можете посмотреть другие статьи. Например, «Психрометр Августа (стационарный психрометр)» или «Датчики измерения давления».

Психрометр Асмана (аспирационный психрометр) предназначается для измерения температуры и относительной влажности воздуха в наземных условиях (как в закрытых помещениях, так и на открытом воздухе).

Устройство психрометра асмана

Состоит прибор из двух ртутно-стеклянных термометров погруженных в специальные металлические трубки, открытые снизу и соединенные в верхней части в одну цилиндрическую трубку, и аспирационной головки. Внутри трубки также находится внутренняя трубка, в которой расположен ртутный резервуар термометра. Аспирационная головка предназначена для всасывания (аспирации) окружающего воздуха и подачи его к резервуарам термометров. Состоит она в свою очередь из пружинного заводного механизма с запуском ручного типа или от электродвигателя и вентилятора, помещенных в общий корпус. Во время работы вентилятора окружающий воздух всасывается, обдувает резервуары термометров, затем по воздуховоду поступает к вентилятору и выбрасывается наружу через специальные технологические отверстия в корпусе аспирационной головки.

Устройство психрометра основано на регистрации разности температуры сухого и смоченного термометров и зависимости этого соотношения от влажности окружающего воздуха. Температура окружающей среды регистрируется по показаниям сухого термометра, а влажность по показаниям обоих термометров и специальным психометрическим таблицам или формуле Шпрунга, отличающейся от формулы Реньо постоянным психометрическим коэффициентом, соответствующем постоянному потоку воздуха. Измерение влажности аспирационным психрометром Асмана производится через 3-5 минут после смачивания влажного термометра специальной пипеткой и включения вентилятора.

Формула Шпрунга

, где
е — абсолютная влажность;
Е1 — максимальная влажность при температуре смоченного термометра;
0,5 — психрометрический коэффициент;
t — показания сухого термометра;
t1 — показания смоченного термометра;
Н — барометрическое давление во время регистрации.

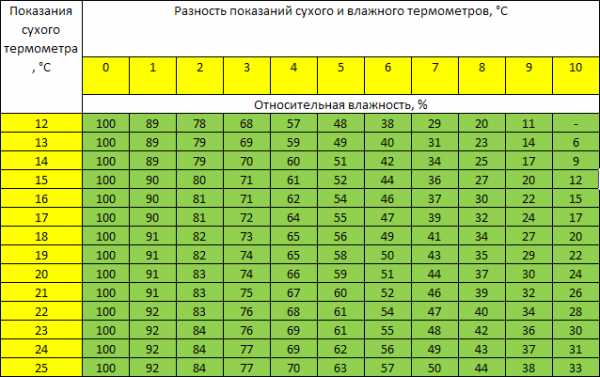

Психрометрическая таблица

Отличие от психрометра Августа

Основным отличием аспирационного психрометра (психрометра Асмана) от стационарного (психрометра Августа), несмотря на их кажущуюся похожесть, является проводимый в нем принудительный, активный обдув внешним воздухом резервуаров термометров, тогда как в станционном воздух поступает пассивно. Обдув производится с постоянной скоростью, что способствует высокой точности измерений.

Опубликована 25-12-11.

Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

Гигрометр психрометрический — что за прибор? :: SYL.ru

Существует достаточно большое количество разнообразных приборов для измерения каких-то величин. Многие из них применяются для того, чтобы осуществлять контроль за состоянием воздушной атмосферы в помещении. Гигрометр психрометрический – это прибор, служащий для того, чтобы измерять относительную влажность воздуха и температуру в помещении с высокой точностью. Есть разные модели, которые имеют свои плюсы и минусы. Одним из популярных является гигрометр психрометрический ВИТ-2.

Назначение модели

Данную модель лучше всего использовать в тех случаях, когда температура в том месте, где устанавливается прибор, на протяжении всего периода измерений, касающихся относительной влажности, не будет снижаться ниже 15 градусов в холодный период и не будет превышать 40 градусов летом.

Применение гигрометра

Прибор применяется для того, чтобы измерять относительную влажность воздуха и температуру в таких помещениях, как материальные комнаты, склады, теплицы, птицефермы, шелковичные хозяйства. Данный прибор можно увидеть в больницах, музеях, овощехранилищах и погребах, общественных местах. Там, где необходимо строго контролировать относительную влажность, гигрометр психрометрический просто незаменим.

Диапазоны измерения

Температурный диапазон сухого термометра колеблется от 15 до 40 градусов по Цельсию.

Относительная влажность измеряется в зависимости от температуры. Диапазон ее измерения таков:

• При температуре 26-40 градусов – от 20 до 90 процентов.
• При температуре 23-26 градусов – от 40 до 90 процентов.
• При температуре 20-23 градуса – от 54 до 90 процентов.

Термометрической жидкостью, которая заливается в гигрометр психрометрический, является толуол.

Цена одного деления составляет две десятые градуса. Межповерочный интервал составляет два года. Каждый прибор должен находиться в индивидуальной коробке, а при транспортировке располагаться строго вертикально. Особенно это касается холодного времени года.

Инструкция по гигрометру психрометрическому и его конструкция

Имеется пластмассовое основание, на котором закрепляется пара термометров, а также питатель из стекла, шкала температур и психрометрическая таблица. Один термометр всегда остается сухим, а у второго капилляр влажный. Утолщенная часть капилляра, относящегося к влажному термометру, содержит весь основной объем жидкости, реагирующей на температурные измерения. Это не ртуть, а толуол, который вполне безобиден. Утолщение это помещается в специальный тканевый трубчатый фитиль, хорошо впитывающий воду, второй конец которого на несколько сантиметров помещен в открытый конец стеклянной изогнутой трубки, называемой питателем. В ней находится дистиллированная вода. Таким образом, весь фильтр становится влажным, и из-за циркуляции воздуха происходит испарение воды, а колба капилляра охлаждается.

Все это приводит к тому, что показания влажного и сухого термометров отличаются друг от друга. Это и есть ключевой момент для измерения относительной влажности воздуха в помещении. Теперь остается лишь считать показания с термометра сухого, а затем определить разницу между показаниями обоих приборов. Относительную влажность можно посмотреть в таблице, прикрепленной к корпусу гигрометра. Она находится на пересечении показателей температуры термометров.

Скорость движения воздуха в помещении в моменты измерения относительной влажности при помощи гигрометра не должна быть выше одного метра в секунду. В противном случае разница показаний двух термометров будет большой, и по таблице будет получено заниженное значение влажности воздуха.

www.syl.ru

Как пользоваться психометрическим гигрометром

Для хорошего самочувствия в жилом помещении или в комнате, где мы находимся большую часть времени, необходимо поддерживать комфортный микроклимат. Это проявляется в оптимальном соотношении уровня влажности воздуха, температуры. Чтобы иметь возможность контролировать уровень комфортного микроклимата, используется гигрометр – прибор для измерения относительной температуры и влажности воздуха в помещении. Подробнее о том, как пользоваться гигрометром психрометрическим, можно узнать ниже.

Как пользоваться гигрометром психрометрическим

Аналоговый гигрометр

В зависимости от механизма действия, выделяют несколько видов психрометров:

Его работа основана на естественной способности человеческого волоса изменять долину в зависимости от уровня влаги.

• Конденсационный

Основан на получении ответа от специального механизма, состоящего из зеркала, на котором образуется конденсат от воздействия влаги.

Его показания зависят от количества водяного пара.

• Психрометрический

Его функционирование основано на наличии двух термометров, и измерении разницы тех показаний, которые они предоставляют. Для получения данных об уровне влажности воздуха внутри помещения используется этот вид психрометра.

Способ, как пользоваться психрометрическим гигрометром, достаточно прост. В его основе лежит наблюдение за двумя термометрами, один из которых сухой, второй – увлажненный. Они постоянно измеряют температуру окружающей среды, при этом второй термометр увлажняется при помощи обычной дистиллированной воды. Он показывает различные значения, и на основе разницы показаний вычисляется уровень влажности воздуха в помещении.

Примитивный психрометр для домашнего использования предусматривает определение значений уровня влажности по специальной таблице, в которой указаны соответствующие показатели температуры. Современные, электронные, модели, самостоятельно высчитывают эти значения и выводят их на жидкокристаллический экран. Кроме того, они могут указывать уровень атмосферного давления, а также информировать пользователя о нарушении микроклимата в помещении, чтобы предпринять меры по урегулированию обстановки. Особенно важно это для создания комфортного микроклимата детской комнаты.

Наиболее популярными современными моделями психрометрического гигрометра являются ВИТ-1 и ВИТ-2. Чтобы иметь представление об их функционировании, необходимо ознакомиться с подробной инструкцией по их использованию.

Гигрометр: инструкция по применению

Гигрометр ВИТ-2

Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2:

1. Психрометром ВИТ-1 измеряют уровень влажности воздуха при температуре от -5С до +25С. Применяется как для измерений внутри жилых помещений, так и производственных, складских, тепличных и птицеводческих фермах. Как уже упоминалось выше, на лицевой панели гигрометра имеются два термометра со шкалой измерения, а также психрометрическая таблица с основными техническими параметрами психрометра и диапазонами возможной абсолютной погрешности. Рассматривая инструкцию, там упоминается, что внутри питателя всегда должна находиться дистиллированная вода по ГОСТу. Для начала следует определить значение температуры воздуха по термометру, расположенному слева, затем округлить его до целого числа в градусах Цельсия. Учитывая показания «мокрого» термометра, показывающего скорость испарения влаги, следует рассчитать разницу между полученными ранее и этими значениями. Далее, зная показатель, найти его по психрометрической таблице. Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С.

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

2. Инструкция по применению гигрометра психрометрического ВИТ-2 не отличается от первого. «Влажный» термометр психрометра ВИТ-2 вместо дистиллированной воды, как в первом случае, содержит толуол. Содержание этой термометрической жидкости определяет перечень мер, которые предпринимать нельзя:

• Подвергать прибор резким сотрясениям и ударам
• Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей.
• Подвергать приборы нагреву свыше 45 С.
• Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра.
• Перевозка гигрометра должна осуществляться только при вертикальном положении прибора.

Использование прибора возможно только в закрытом помещении, когда температура воздуха в теплое время года не превышает 40С, а в холодное не опускается ниже -15С.

Диапазон измерения уровня относительной влажности воздуха зависит от температуры окружающей среды. Так, при показателях 20-23С диапазон измерения относительной влажности в % будет составлять 54-90, а при 23-26С – 40-90. Соответственно, при 26С и выше показатель изменится на 20-90%. Точность показаний психрометра обеспечивается тем, что цена делений составляет всего 0,2 С.

Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.



stroypomochnik.ru

📌 Психрометр — это… 🎓 Что такое Психрометр?

        прибор для измерения влажности воздуха (См. Влажность воздуха) и его температуры. Состоит из двух термометров — сухого и смоченного. Сухой термометр показывает температуру воздуха, а смоченный, теплоприёмник которого обвязан влажным батистом, — его собственную температуру, зависящую от интенсивности испарения, происходящего с поверхности его резервуара. Вследствие расхода теплоты на испарение показания смоченного термометра тем ниже, чем суше воздух, влажность которого измеряется.          По показаниям сухого и смоченного термометров с помощью психрометрической таблицы, номограмм или счётных линеек, рассчитанных по психрометрической формуле (См. Психрометрическая формула), определяется упругость водяного пара или относительная влажность. При отрицательных температурах ниже —5 °С, когда содержание в воздухе водяных паров очень мало, П. даёт ненадёжные результаты, поэтому в этом случае пользуются волосным Гигрометром.

         Существует несколько типов П.: станционные, аспирационные и дистанционные. В станционных П. термометры укрепляются на специальном штативе в метеорологической будке. Основной недостаток станционных П. — зависимость показаний смоченного термометра от скорости воздушного потока в будке. В аспирационном П. (рис.) термометры укреплены в специальной оправе, защищающей их от повреждений и теплового воздействия прямых солнечных лучей, и обдуваются с помощью аспиратора (вентилятора) потоком исследуемого воздуха с постоянной скоростью около 2 м/сек. При положительной температуре воздуха аспирационный П. — наиболее надёжный прибор для измерения влажности и температуры воздуха. В дистанционных П. используются термометры сопротивления, термисторы, термопары.

         Лит.: Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968.



        Внешний вид аспирационного психрометра: 1— термометры; 2 — аспиратор; 3 — трубки, защищающие резервуары термометров.
