типы радиаторов водяного отопления, видео и фото примеры

Содержание:

Современные водяные радиаторы отопления очень широко используют при создании систем теплоснабжения не только в жилых домах, но и на промышленных и общественных объектах.

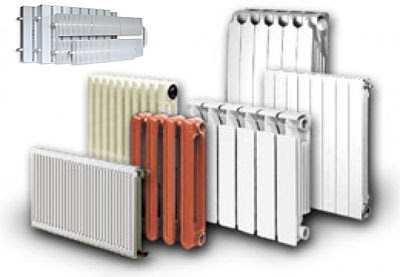

Материалы изготовления водяных радиаторов отопления

Современные модели радиаторов для водяных отопительных конструкций производят из таких материалов:

  • чугун;
  • сталь;
  • алюминий;
  • алюминий плюс сталь;
  • алюминий плюс медь.

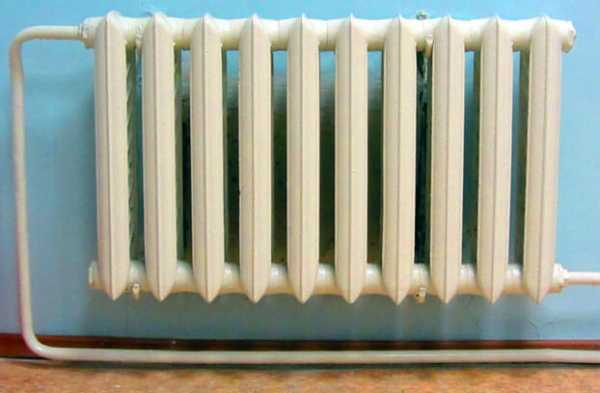

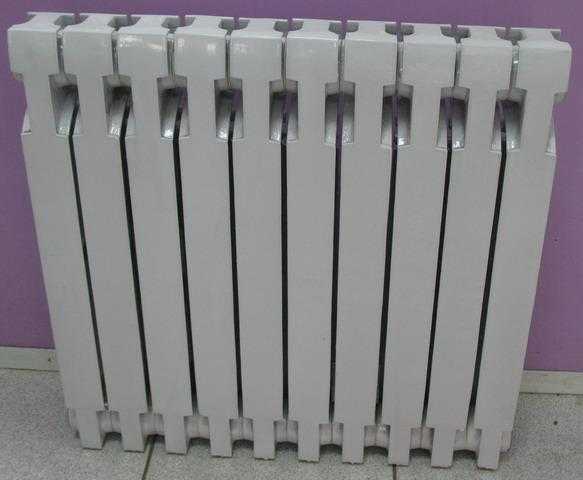

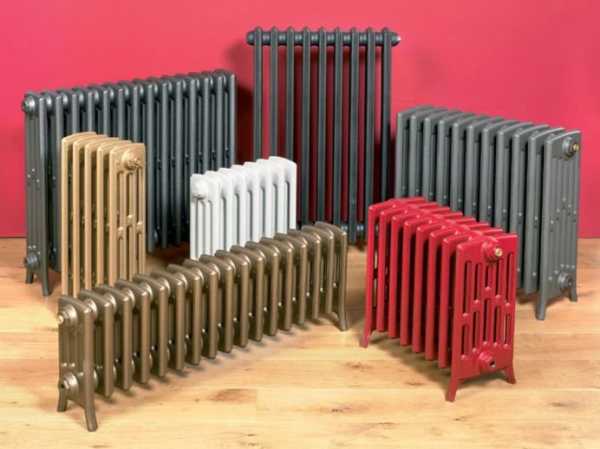

Чугунные изделия

Такие батареи можно встретить во многих зданиях, особенно старой постройки, поскольку их широко использовали во времена Советского Союза. В большинстве домов тогда устанавливали именно секционные чугунные радиаторы. Подобные приборы производят и сейчас, но их внешний вид стал намного привлекательнее, благодаря дизайну современных моделей, чему подтверждением является фото.

Водяные батареи делают в настоящее время напольными, настенными, стилизованными под старину и т.д.

Вне зависимости от варианта исполнения чугунные приборы обладают общими особенностями:

  • они боятся сильных ударов, поскольку чугун относится к хрупким сплавам. Гидроудар способен разрушить его. Максимально допустимое рабочее давление для большинства чугунных изделий не превышает 10-13 атмосфер;
  • низкая теплопроводность и хрупкость чугуна означают, что оребрение большой площади для него неприменимо. Тут возникает проблема: ведь теплоотдача чугунных радиаторов отопления напрямую зависит от площади поверхности теплообмена между окружающим пространством и отопительным прибором.

Решением является большой внутренний объем и отсюда медленное движение теплоносителя внутри элементов отопительной конструкции. К сожалению, эта небольшая скорость перемещения воды приводит к скорому заиливанию радиаторов и к необходимости их промывки хотя бы раз в год. При этом следует отметить, что уменьшить степень загрязнения внутренних поверхностей батарей способен помочь способ их подключения.

Чугунные радиаторы водяные отопительные имеют еще одну особенность, приносящую неприятности – возникновение частых протечек между секциями в местах нахождения прокладок. Дело в том, что паронит со временем утрачивает эластичность и после остывания батарея начинает протекать.

Чтобы устранить данный недостаток, следует перебрать прибор, заменить некачественные прокладки термостойкой резиной. Существует более быстрое решение – сбросить воду из стояков на летнее время. Но такое действие является не совсем верным – незаполненная система быстрее подвергается коррозийным процессам.

Стальные радиаторы отопления

Теплопроводность стальных батарей не хуже, чем у чугунных изделий, но они намного прочнее. Многим потребителям знакомы пластинчатые радиаторы из этого материала. Изготавливаются они следующим образом: две профилированные пластины свариваются по контуру, а внутри этого прибора по извилистым каналам протекает вода.

В свое время радиаторные пластины от отечественных производителей имели совсем небольшой срок эксплуатации – не более 7 лет. Прочность их также была минимальной – они выдерживали всего 6 атмосфер. Кроме этого, был еще один существенный недостаток – низкая теплоотдача радиаторов отопления.

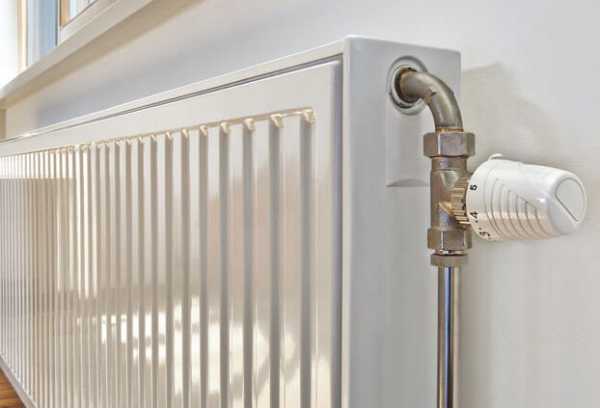

Теперь же современные стальные пластинчатые отопительные приборы от импортных производителей отличаются неплохим внешним видом батарей и способны выдержать давление около 10 атмосфер при наличии 10-летней гарантии. Их теплоотдача зависит от габаритов радиатора. Но при равных размерах они существенно уступают батареям из алюминия.

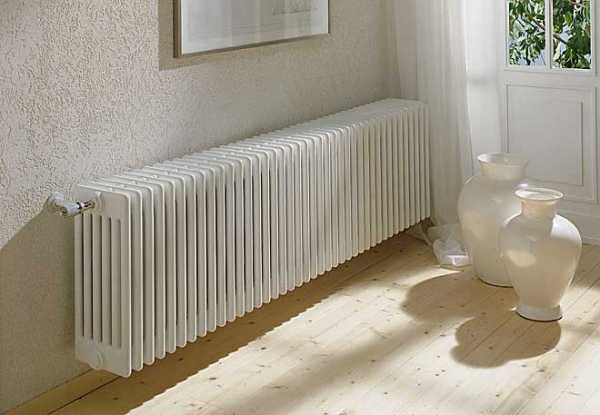

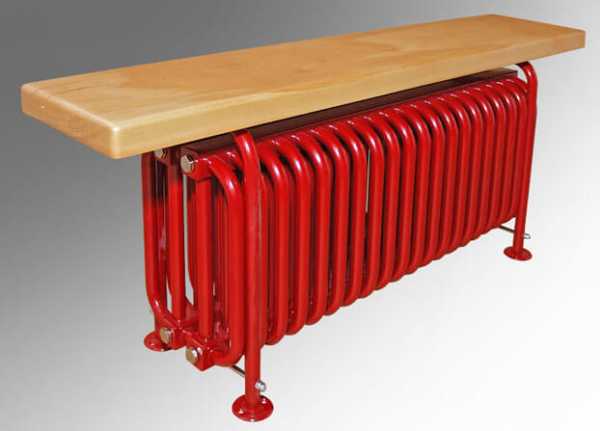

Еще одним типом стального отопительного радиатора являются трубчатые изделия такие, как на фото. Фигурной формы или прямые трубы с циркулирующим теплоносителем соединяются при помощи верхнего и нижнего коллекторов (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»). Такие радиаторы выдерживают рабочее давление, равное 25кг/см², притом, что они имеют отличную теплоотдачу.

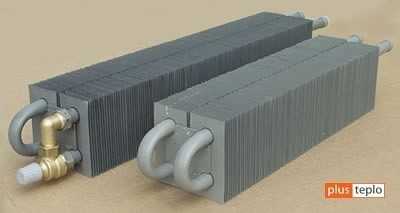

По мнению специалистов, стальные конвекционные радиаторы водяного отопления считаются самыми прочными отопительными приборами. Они представляют собой виток трубы, имеющий поперечные пластины оребрения для усиления теплоотдачи.

Среди опционных дополнений могут присутствовать следующие элементы:



  • заслонка, регулирующая теплоотдачу;

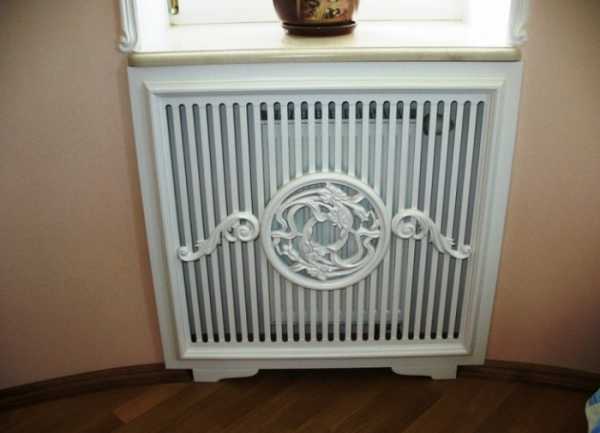

  • экран, делающий внешний вид конвектора более привлекательным;
  • в моделях, производимых ранее, может присутствовать вместо заслонки термостатическая головка.

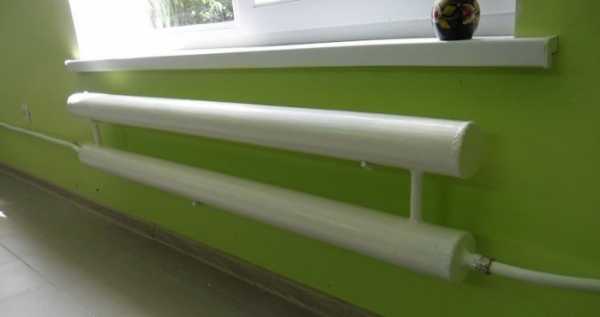

Простейшим отопительным прибором можно назвать стальной регистр, обладающий большой степенью теплоотдачи, который умельцы изготавливают собственноручно: несколько труб, имеющих большой диаметр глушат с торцов и при помощи перемычек объединяют в замкнутый контур.



Для обогрева производственных помещений нередко монтируют следующую разновидность стального регистра: по периметру стены размещают трубу диаметром от 10 до 20 сантиметров. Выглядит конструкция непрезентабельно, но она отличается эффективным обогревом. Тепловая завеса избавит помещение от сквозняков от окон и других зимних неприятностей.

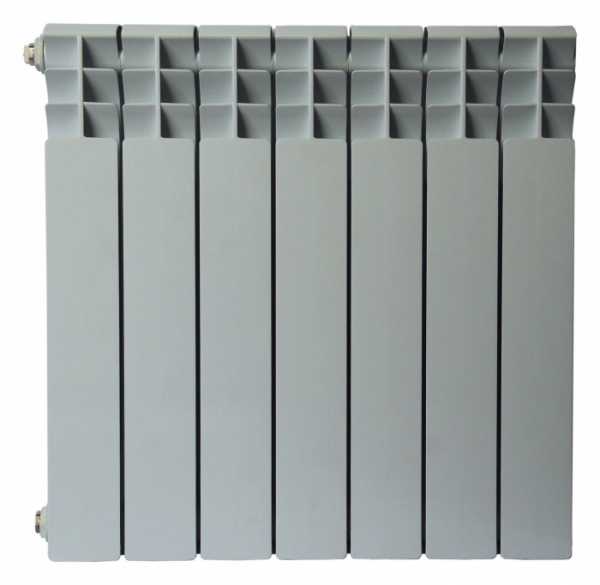

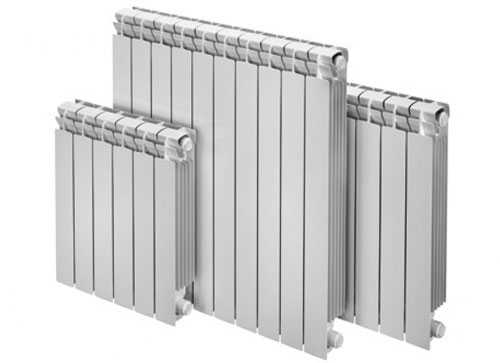

Алюминиевые радиаторы отопления

Появились радиаторы отопления из алюминия на отечественном рынке в 90-х годах прошлого столетия. Сначала это были исключительно импортные батареи, потом появилась российская продукция. Преимущество алюминиевых радиаторов заключается в том, что изделия имеют привлекательный внешний вид, хорошую теплоотдачу и невысокую цену (прочитайте также: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты»).

Но на практике с алюминиевыми радиаторами не все так хорошо – им присущи два недостатка:

  • при наличии централизованного теплоснабжения имеется вероятность возникновения скачков давления. Во время запуска системы следует медленно заполнять ее водой из обратного трубопровода, затем надо, открыв подачу, стравить воздух. Но если задвижки открыть быстро, гидроудара не избежать. К этой неприятности могут добавиться неисправности, возникшие в запорной аппаратуре. Форс-мажорные обстоятельства, представляющие собой давление величиной 25 атмосфер, могут привести к разрушению радиатора или отсоединения от подводки;
  • другая проблема заключается в том, что алюминий образует с некоторыми металлами гальванические пары. Например, в случае использования в контуре отопления медной трубы между нею и алюминием проходит постоянный слабый ток, что в итоге заканчивается ускоренным разрушением внутренней поверхности радиатора.

Радиаторы из алюминия и стали

Современные технологии привели к тому, что были созданы новые типы радиаторов водяного отопления. Те обе проблемы, которые были присущи батареям из алюминия, были успешно решены за счет биметаллических приборов. Авторы идеи внутри алюминиевой оболочки, обладающей повышенной теплопроводностью, со значительной площадью оребрения, поместили сердечник, изготовленный из стойкой к коррозии стали.

Был получен следующий результат:

  • теплопроводность одной секции биметаллического прибора только немного уступает алюминиевому радиатору цельной конструкции;
  • отсутствуют электрохимические процессы, поскольку алюминий в них не контактирует с теплоносителем;
  • батареи отличаются устойчивостью к высокому давлению, которое может достигать 25 атмосфер.

Среди недостатков можно назвать высокую стоимость одной секции, поэтому они доступны для небольшого числа потребителей.

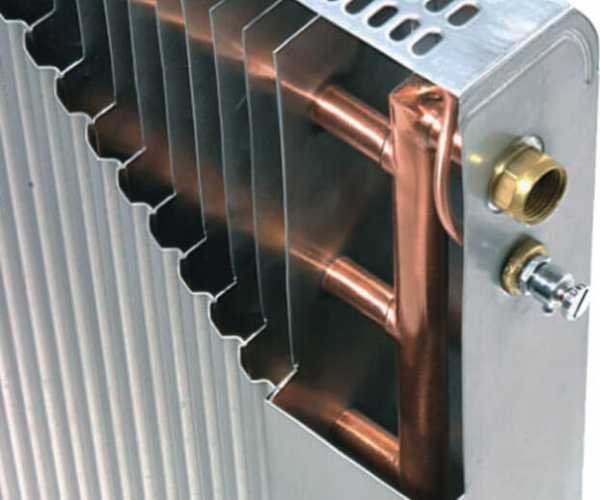

Радиаторы из алюминия и меди

Терминология, устоявшаяся среди потребителей, трактует, что биметаллические приборы представляют собой водяной радиатор, материалом изготовления которого служат алюминий и сталь. Но, к сведению потребителей, аналогично называют батареи иной конструкции, основой которых является виток медной толстостенной трубки с напрессованным алюминиевым оребрением. Снаружи конвектор покрыт стальным кожухом, защищающим от механических повреждений


Поскольку медь обладает высочайшей теплопроводностью, которая больше в 2 раза, чем у алюминия, теплоноситель притом, что внутреннее сечении прибора, не превышает размер просвета у труб подводки, отдает значительное количество тепла. А так как теплопроводность ребер не настолько важна для степени теплоотдачи конвектора, их делают из более недорогого металла.

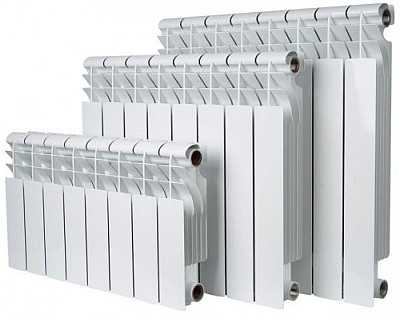

Размеры водяных отопительных радиаторов

Несмотря на наличие на современном отечественном рынке эксклюзивных решений, водяные радиаторы отопления делают так, что боковые подводки у них имеют стандартное межосевое расстояние. Больше всего распространены приборы, у которых расстояние между подводками составляет 50 сантиметров. Например, такой параметр присущ чугунным радиаторам времен СССР.

Низкие по высоте батареи обычно имеют межосевое расстояние, равное 20, 25, 30, 35 или 40 сантиметров. Благодаря компактности появляется возможность создания тепловой завесы для окон с низкими подоконниками.

Следует отметить, что удельная мощность радиатора длинного, но низкого по высоте превышает теплоотдачу, которую имеет высокий отопительный прибор (прочитайте: «Размеры радиаторов отопления по высоте и ширине, как рассчитать»). Дело в том, что линейно тепловой поток зависит от разницы температур между поверхностью батареи и окружающим ее воздухом. Поэтому, чем радиатор выше, тем больше теплоотдача его верхней части.
Вертикальный водяной радиатор порой достигает в высоту 240 сантиметров, их устанавливают, когда необходимо при минимальной длине прибора обеспечить нужную степень обогрева помещения (подробнее: «Вертикальный радиатор отопления — стильно и эффективно»). Среди таких изделий можно встретить необычные дизайнерские решения, благодаря чему интерьер комнаты кажется стильным и оригинальным.

В длину секционные радиаторы могут состоять из разного количества секций, но чаще всего их 4 – 14. Благодаря модульной конструкции данный параметр зависит от пожеланий потребителей. Но при боковом варианте подключения количество секций больше 10 считается малоэффективным, поскольку, чем дальше от подводки отопительный элемент, тем ниже будет в нем температура.

Выбор радиатора

При выборе радиатора основное, на что требуется обратить внимание – это:

  • материал изготовления;
  • тепловая мощность.

Материалы. По мнению специалистов, для жильцов многоквартирных домов лучшим вариантом являются биметаллические радиаторы. Благодаря прочности такого отопительного прибора можно избежать проблем, возникающих в случае перепада давления в теплосети.

Если дом частный и в нем обустроена автономная отопительная система, владелец недвижимости может полностью контролировать функционирование оборудования, поэтому отличным вариантом будут недорогие по стоимости и внешне привлекательные алюминиевые радиаторы.

Когда эстетическая составляющая для помещения неважна, обычно предпочтение отдается самодельным регистрам. Неплохим и недорогим вариантом являются стальные конвекторы.

Тепловая мощность прибора. Комфорт в доме или квартире может обеспечить только наличие определенного количества радиаторов, суммовая мощность которых гарантирует эффективный обогрев. Наиболее простой расчет данного параметра рассчитывают по формуле: на кубометр объема требуется 40 ватт тепловой энергии.

Но в результате получается только базовое значение, для которого применяют поправочные коэффициенты:

  • для южных регионов – это 0,7 — 0,9;
  • для северных территорий страны — 1,3-2,0;
  • для частных домов поправка равна — 1,5;
  • торцевая квартира или комната в зависимости от материала изготовления и толщины стен требует применить коэффициент — 1,2 — 1,3.

При наличии окон к расчетной тепловой мощности добавляют по 100 ватт на каждый оконный проем и по 200 ватт на дверь, выходящую на улицу. Таким образом, комната с одним окном (размером 4х5х3 метра) в частном доме Якутска нуждается в тепловой мощности, равной:

(4х5х3х40+100)х1,5х2 = 7200 ватт.

Зная потребность в тепле, можно высчитать необходимое количество секций радиатора. Мощность одного элемента всегда указывается в технической сопроводительной документации, прилагаемой к продукции производителем. В среднем данная величина для алюминиевой секции составляет 200 ватт, для биметаллического изделия – 180 ватт, а для чугунной секции -160 ватт (подробнее: «Какая тепловая мощность чугунных радиаторов отопления»). Так для помещения в Якутске потребуется 7200:200 = 36 секций, которые делят на несколько радиаторов.

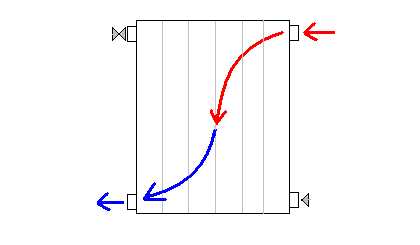

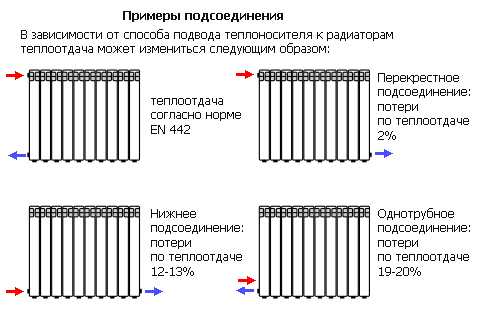

Подключение радиатора водяного отопления

Боковой способ подключения применяют только для батарей, насчитывающих не более 10 секций, при этом дальние из них необходимо будет промывать. Диагональное подключение предусматривает, что через всю длину радиатора будет перемещаться теплоноситель. Низ секций под подводкой, врезанной в верхнюю пробку, практически всегда заиливается, но на температуре прибора это почти не отражается.

При нижнем подключении промывка не требуется. Как показывает практика, секции в случае такого подсоединения радиаторов отопления прогреваются равномерно, но кран Маевского не помешает – его следует установить.

На подающей нитке желательно обустроить регулировочный дроссель, а можно термостатическую головку. И в том, и в другом случае обязательным является наличие перед батареей отопления перемычки.

На подводке, где отсутствует регулировочная арматура, часто устанавливают отсекающий вентиль, предоставляющий возможность при необходимости демонтировать отопительный радиатор, не сбрасывая основной контур или стояк. При монтаже биметаллической или стальной батареи подводку делают только из стали, желательно оцинкованной.

Варианты водяных радиаторов отопления на видео:


teplospec.com

Радиаторная система отопления, правильное подключение батарей к ней

Система радиаторного отопления — самый распространенный вариант устройства обогрева зданий. Принцип работы состоит в поступлении нагретой жидкости (обычно воды) от котла по трубам в радиаторы, которые передают тепло в помещение. Такое отопление бывает разных видов в зависимости от определенных параметров.

Классификация по типу радиаторов

Радиаторы, используемые в системах отопления могут отличаться друг от друга конструкцией и материалом изготовления.

Секционные

Такие батареи состоят из одинаковых секций. Радиатор собирается в соответствии с необходимыми размерами и мощностью.

Могут быть изготовлены из чугуна, алюминия или алюминия и стали (биметаллические).

Трубчатые

Разработаны для централизованной системы отопления и представляют собой цельную металлическую конструкцию, имеющую нижний и верхний коллектор, которые располагаются горизонтально.

К ним присоединены вертикальные трубки.

Панельное оборудование

Производится из бетона или стали. Бетонные панели монтируются в стены, передача тепла происходит только излучением.

Пластинчатые

Представляет собой конструкцию, состоящую из сердечника и прикрепленных на него тонких металлических ребер. Пластины несут тепло конвективным способом.

Обособленно можно выделить угловые радиаторы. Они имеют особое расположение – монтируются в углу комнаты. Могут быть выполнены в любой конструкции.

По типу разводки

В зависимости от схемы соединения труб с нагревательным оборудованием системы отопления делятся на одно- и двухтрубные.

Однотрубная система

Принцип работы — жидкий теплоноситель поднимается по одному трубопроводу ко всем нагревательным элементам. В одноэтажном доме распространение тепла происходит в горизонтальном направлении.

Температура воздуха будет одинаковой во всех комнатах без исключения. В многоэтажных строениях по одному стояку горячая вода циркулирует от нижней точки к самой верхней в системе отопления. Верхние этажи обогреваются сильнее нижних. Контраст температур будет ощущаться даже в трехэтажных домах.

Преимуществом подобной системы является простота в проведении монтажных работ. При правильной регулировке давления в трубах все отопительные элементы обеспечиваются теплом достаточно эффективно.

Недостатков однотрубной системы отопления значительно больше. Все расчеты сети должны быть тщательно продуманы. Допущенные ошибки практически невозможно устранить без кардинальной перестройки всех отопительных объектов.

Каждый элемент в системе взаимосвязан. При поломке одного встанет работа всей магистрали.

Двухтрубная система отопления

Данная система имеет особую конструкцию. Здесь применяют схему параллельного подсоединения, что позволяет монтировать одинаковые радиаторные приборы. Через одну трубу подается горячий теплоноситель к радиатору, через другую выводится охлажденный. Между нагревательным объектом и батареями происходит постоянная циркуляция жидкости.

Основным достоинством двухтрубного подключения является возможность подавать теплоноситель одной температуры ко всем радиаторам, поэтому тепло будет одинаковым в любой точке многоэтажного дома.

Недостаток заключается в том, что на проведение отопительной магистрали затрачивается больше материалов. Необходимо устанавливать подающую и отводящую трубы.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

  • горизонтальными;
  • вертикальными.

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Классификация по типу циркуляции теплоносителя

По способу создания циркуляции жидкости системы частного отопления подразделяются на два типа: гравитационные (с естественной циркуляцией) и насосные (с принудительным движением).

Перед монтажом следует учесть принципы работы каждого оборудования и выбрать наиболее подходящее под условия здания.

Системы с естественной циркуляцией

Естественное движение воды обусловлено только физическими процессами. Жидкость перемещается под давлением.

При правильной планировке такой системы отопление будет зависеть лишь от естественного напора воды. Сбои при соблюдении всех условий случаются крайне редко.

С принудительной циркуляцией

Если здание построено в местности с неустойчивым уровнем воды, специалисты рекомендуют провести оборудование с принудительной циркуляцией. Встраивается специальный насос, обеспечивающий постоянное движение теплоносителя.

Для его функционирования необходимо подключение к электроэнергии. При отключении электричества может возникнуть сбой во всей системе.

Открытая и закрытая система отопления

Все системы отопления также подразделяются на два типа, которые отличаются между собой не только важным элементом в структуре — расширительным баком, но и энергоэффективностью.

Система открытого типа

Основной принцип ее работы заключается в открытом расширительном баке. Вода нагревается в котле, устанавливаемом в самой низкой точке дома. За счет возникающего давления из-за разницы диаметров труб она поднимается вверх. Насос необязателен. В радиаторах теплоноситель остывает и снова попадает в нагревательный котел. Расширительный бак устанавливается в самой верхней точке. Он имеет открытую форму. Такой бак необходим, так как при нагревании вода увеличивается в объемах.

Радиаторы в открытом типе отопления должны быть изготовлены из металлов, отличающихся высокой прочностью. Следует выбирать между батареями из стали и чугуна.

Достоинством системы являются автономность работы. Она не зависит от электричества. Работа ее не будет сорвана из-за сбоев электроэнергии.

Такая конструкция имеет и серьезные недостатки. Она сложна в установке ввиду своей громоздкости. В баке вода быстро испаряется, поэтому возможно попадание воздуха в радиаторы. Вся внутренняя поверхность оборудования подвержена коррозии. Батареи медленно прогреваются, поэтому КПД открытой системы отопления низкое.

Система закрытого типа

Ее основное отличие – наличие закрытого бака, напоминающего по форме капсулу. Она разделена на две части мембранной перегородкой: в одной половине находится вода, а в другой — азот под давлением. Принцип работы: жидкость нагревается до нужной температуры, перемещается в расширительный бак и выравнивает давление. Обратно вода движется при помощи насоса.

Такая система способна отапливать большие площади, ей по силам обеспечить теплом здание любой этажности. Поэтому она получила широкое применение в частных и промышленных масштабах.

Закрытая система имеет ряд преимуществ:

  1. Благодаря баку жидкость не испаряется, следить за уровнем воды нет необходимости.
  2. Оборудование не подвержено коррозийным отложениям и окислению.
  3. За счет регулировки давление на выходе и входе одинаково, поэтому трубы не подвергаются гидроударам.
  4. Большой срок эксплуатации.
  5. Высокая эффективность благодаря быстрому нагреву и хорошей теплоотдаче.

x-teplo.ru

Радиаторы водяного отопления — различные виды и их характеристики



Прогресс не стоит на месте, коснулся он и радиаторов водяного отопления. На смену однотипным радиаторам появились новые, обладающие большей теплоотдачей, меньшой массой и современной эстетической формой источники тепла. Как правильно выбрать радиатор, на какие параметры и характеристики обратить первоочередное внимание, как рассчитать необходимое количество секций — со всем этим необходимо определится перед покупкой и установкой новых радиаторов. Для начала рассмотрим основные разновидности радиаторов их свойства и особенности.

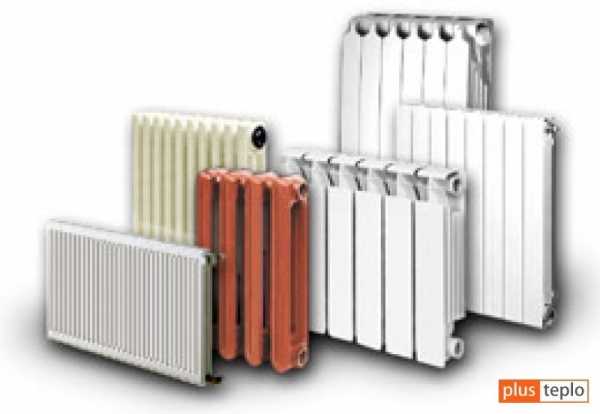

Виды радиаторов отопления.

По виду материала из которого изготовлены радиаторы водяного отопления разделяются на 4 группы:
 — чугунные
 — стальные
 — алюминиевые
 — биметаллические

По внешнему виду на 2 группы:

 – радиаторы с типовым дизайном
 — радиаторы, изготовленные под индивидуальный заказ

По надежности использования на 2 группы:
 — для обычного потребления
 — повышенной надежности

Если все показатели суммировать, то можно сказать, что все радиаторы делятся на:

  • Радиаторы эконом класса (панельные стальные радиаторы, чугунные радиаторы).

  • Радиаторы среднего класса (биметаллические и алюминиевые радиаторы).

  • Радиаторы премиум-класса (Трубчатые стальные радиаторы специального проекта, радиаторы художественного литья из чугуна. А так же оригинальные биметаллические и алюминиевые радиаторы).

Основные характеристики различных видов радиаторов

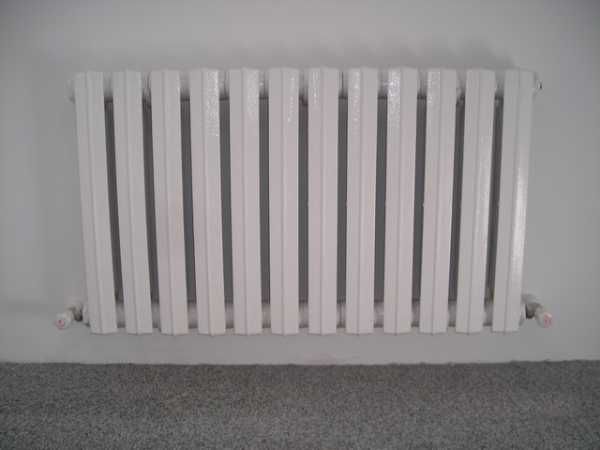

Чугунные радиаторы

Эти батарее знакомы всем, так как раньше были самыми распространенными, как в многоэтажных домах, так и частных.  Имеют малую поверхность отдачи тепла и низкую теплопроводность металла, производят нагрев в основном излучением и около 20 % тепла передают воздуху конвекцией.
Тепловая мощность одной секции чугунной батареи  79-160 Вт, максимальное рабочее давление до 15 атм. Чугунные батареи могут работать при температуре теплоносителя до +150 градусов по Цельсию. Пригодны к установке в домах, общественных зданиях, коттеджах, и т.д.

К плюсам можно отнести – неприхотливость при монтаже, устойчивость к любым типам теплоносителя, долгий срок службы (около 35 лет и более), высокое максимальное давление теплоносителя и невысокая стоимость.

Минус такой батареи, помимо низкой теплоотдачи – они очень тяжелые, их нужно красить, хотя некоторые современные производители предлагают уже окрашенные батареи.
В большой квартире или особняке вес всех чугунных батарей и воды в них составляет тонны, приходится применять трубы большого диаметра, которые невозможно спрятать в стены. Движение теплоносителя в системе происходит гравитационным путем, что сильно замедляет передачу тепла.
Чугунным радиаторам присуща большая инертность. Они долго разогреваются и так же долго остывают. При резком и частом изменении температуры это довольно не удобно и не экономно. Если на улице резко похолодало, то нужно, чтобы радиатор отопления нагрелся, как можно быстрее. А если потеплело, то нам совершенно не нужно, чтобы радиатор долго держал температуру.

Больше о том, как можно повысить КПД системы отопления в частном доме.

Стальные радиаторы

Стальные радиаторы обладают меньшим сроком службы (около 25 лет) по сравнению с чугунными, но обладают лучшей теплоотдачей. В сравнение с алюминиевыми радиаторами, стальные радиаторы стоят дешевле. Обычно такие радиаторы имеют  сублимационную покраску.
В связи с тем, что такие радиаторы не состоят из секций, а как правило, производятся уже готовым комплектом, то тепловая мощность зависит от глубины, высоты и длинны радиатора – от 450 до 5700 Вт;
рабочее давление  от 6 до 10 атм. – это панель прямоугольной формы: два стальных листа, сваренные между собой, с отштампованными каналами для теплоносителя.

Стальные панельные радиаторы в квартиру на центральное отопления лучше не ставить. Во-первых, толщина стенок трубчатых элементов составляет от 1,5 до 2,5 мм. Бывают и  1,25 мм. Потому коррозия их быстро съест, велика вероятность затопления как своей квартиры, так и соседей, не говоря уже о  ремонте и замене батареи среди зимы. Давление они выдерживают меньше чем биметаллические секционные или чугунные.

Такие радиаторы стоят дешево и подходят обычно для частного дома как эконом вариант. По сравнению с теплоотдачей и занимаемым местом они обходят секционные радиаторы. То есть такой радиатор будет меньше занимать места и при этом больше выделять тепло. Не забывайте – при установке таких радиаторов необходимо ставить запорные арматуры, для постоянного заполнения радиатора водой. В противном случае он начнет ржаветь. Также производители не рекомендуют устанавливать металлические радиаторы в ванных комнатах, банях, бассейнах и т.д.

 К плюсам относится тот факт, что такие батареи имеют маленькую глубину и большую площадь нагревания, соответственно, нагреваются быстрее, и им необходима меньшая температура теплоносителя для нагревания. Преимущество малой инерционности состоит в незамедлительном реагирование температуры и расхода теплоносителя, то есть в быстром нагреве и остывании, что приводит к существенной экономии энергоресурсов. Низкая цена.

Недостатки – низкое рабочее давление, чувствительность к коррозии и ударам.

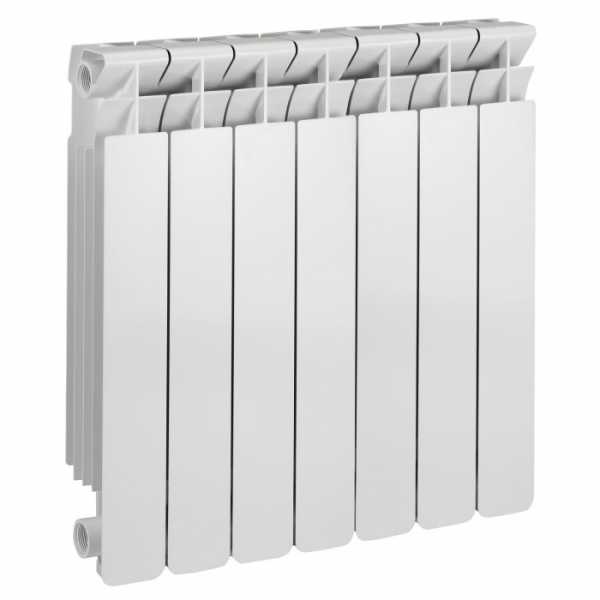

Алюминиевые радиаторы

Существует две технологии производства алюминиевых радиаторов:

  • Литые — каждая секция отливается как цельная деталь, к которой привариваются донные части;

  • Экструзионные — произведенные методом экструзии. При экструзии алюминиевый сплав продавливается через сильеру стальные пластины с отверстиями определенной формы и сечения (экструдеры), в результате чего получают длинные профили определенной формы. После остывания полученные заготовки нарезают по размерам алюминиевого радиатора, после чего привариваются донные и верхние части.

Литые радиаторы всегда более качественные и надежные приборы, в сравнении с экструзионными. Вес одной секции хорошего алюминиевого радиатора — не ниже одного килограмма.
Секция алюминиевого радиатора имеют глубину всего 110 мм и толщина стенки 2-3 мм. Алюминиевые секционные радиаторы около половины тепла отдают излучением, остальное конвекцией. Некоторые типы алюминиевых радиаторов имеют сильно развитую поверхность в виде дополнительных тонких ребер, размещенных внутри секции, при этом площадь нагрева одной секции возрастет.

Тепловая мощность одной секции  в районе 160 Вт, максимальное рабочее давление — 16 атм. Алюминиевые радиаторы имеют высокую тепловую отдачу, достаточно быстро нагреваются. Подходят для автономных и центральных систем отопления.

Достоинства алюминиевых радиаторов отопления в том, что они имеют:



 — Современный дизайн
— Возможность заменить одну отдельно взятую секцию
— Легкий вес и небольшие размеры
— Оптимальная цена
— Высокая теплоотдача



 Самый большой минус алюминиевого радиатора —  чувствительность алюминия к резкому изменению давления в системе отопления (что в наших домах происходит регулярно).
Еще одним недостатком является то, что они чувствительны к химическому составу воды в системе отопления. При повышенной кислотности теплоносителя происходит внутренняя коррозия материала, что может привести к закупорке и выходу из строя радиатора. По этой причине рекомендуется устанавливать такие радиаторы в системах отопления домов, где осуществляется постоянный контроль химического состава воды.
У данных приборов существует проблема газообразования, которое может привести к постоянному завоздушиванию отопительной системы, если она не проектируется с учетом данного фактора. В связи с этим, на каждом приборе понадобится устанавливать автоматический клапан для спуска воздуха, потому как в процессе эксплуатации будет происходить активное выделение водорода.
Наименее прочное место алюминиевых радиаторов — резьбовые соединения секций (по сравнению со стальными).

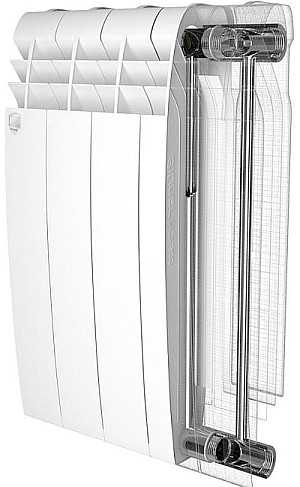

Биметаллические радиаторы

Радиаторы этого типа удачно сочетают лучшие свойства секционных алюминиевых и трубчатых стальных радиаторов.
Наружные поверхности и оребрение биметаллических радиаторов выполнены из алюминия, но проводящие каналы у них стальные. Проще говоря, это алюминиевые отопительные радиаторы, внутрь которых заделаны в процессе изготовления стальные трубки. Алюминий нагревается быстрее стали и улучшает тепловые характеристики батареи.

Тепловая мощность одной секции биметаллического радиатора — 200 Вт, среднее рабочее давление – до 35 атм. Применяются такие батареи в квартирах и офисах с центральным отоплением. Не целесообразно использовать биметаллические радиаторы в частных домах, коттеджах с автономным отоплением, так как переплата за их использование не оправдана в связи с низким давлением в закрытых системах отопления (до 2 атм.).

Основными преимуществами биметаллических радиаторов являются повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Также применение стали в вертикальном коллекторе радиатора позволяет увеличить рабочее давление. Конечно, стоит понимать, что реальное давление в системе очень редко превышает значение 12 – 15 атмосфер, тем не менее биметаллические радиаторы более устойчивы к гидравлическими ударам, что создает дополнительную надежность.

Плюсы – очень практичные, у них повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Биметаллические радиаторы легкие, с хорошими показателями теплоотдачи и сроком эксплуатации до 20 лет.

К минусам можно отнести тот факт, что сердечник снижает теплоотдачу и, конечно же, высокая цена, такие радиаторы – это одни из наиболее дорогих радиаторов на рынке.

Какой же все-таки радиатор отопления выбрать?

Исходя из характеристик различных радиаторов отопления видно, что у каждого типа есть, как преимущества, так и недостатки, которые следует брать во внимание при выборе батареи.

Так, основным недостатком чугунных радиаторов является их низкая регулятивная способность. Она вызвана большой массой самой батареи и находящегося внутри теплоносителя. Установив перед чугунным радиатором автоматический  клапан, Вы не получите ожидаемого результата. Например, солнце стало светить в окно и подняло температуру в помещении. В ответ на это клапан перекрывает или уменьшает поток теплоносителя. Но, из-за большой массы и низкой теплопроводности, эффект после действия автомата наступит нескоро. Пока батарея остынет, солнце уже может спрятаться и в сочетании с холодной батареей в помещении станет холодно. Посему, в силу большой инерционности, чугунные радиаторы не стоит выбирать для систем, в которых используется автоматический регулятор.

Покупая стальные панельные радиаторы стоит обращать внимание на производителя и место изготовления, так как характеристики отечественных и иностранных изделий разнятся весьма существенно. Так, к примеру, на западе воду из системы не сливают и она всегда заполнена. Это весьма важный момент, по причине того, что процесс коррозии в системе заполненной воздухом, идет гораздо быстрее, нежели в системе с водой. Кроме этого на западе обеспечивают плавный запуск и увеличение давления в начале отопительного сезона. У нас все происходит проще. Просто включается рубильник, и насос сразу же начинает работать на полную мощность. Это неизбежно приводит к гидравлическим ударам. А также проверяют систему, подавая повышенное давления, для выявления «узких мест», и ваша батарея может стать одним из таких мест.
Последнее время многие выбирают алюминиевые радиаторы, главным преимуществом которых является высокая теплопроводность. Однако, отечественные теплоносители нередко содержат всевозможные примеси, которые приводят к быстрой коррозии данного материала. И заявленный производителем срок эксплуатации снижается в разы. Кроме этого, стоит отметить, что устанавливая в систему алюминиевый изделия, важно помнить о таком явлении, как антагонизм алюминия и меди. Посему, если у вас при разводке теплоносителя использованы трубы из меди, об установке алюминиевого радиатора не стоит даже думать. Гальваническая пара, которая образуется в системе, приведет к печальным последствиям.

Ну  и конечно же все зависит от Ваших финансовых возможностей и того, где этот радиатор будет использоваться. Несколько общих рекомендаций.

Радиаторы для частного и загородного дома.

В частном доме мы советуем использовать стальные панельные радиаторы. Они долговечны и их теплоотдача незначительно уступает алюминиевым радиаторам. Вы избавлены от проблем со спуском воздуха. Ваши радиаторы не шумят от пузырьков, и Вы экономите на фитингах. Если Вам не нравится внешний вид стальной панели, устанавливайте алюминиевые, но с автоматическими развоздушивателями. Советуем использовать в системе дистиллированную воду или специальный антифриз.

Радиаторы для квартиры.

Не рекомендуем в квартирах использовать стальные панели из-за агрессивной среды теплоносителя. Сталь подвержена коррозии больше чем алюминий. Учитывая повышенное давление и возможность «прессовки» рекомендуем устанавливать биметаллические радиаторы или алюминиевые радиаторы от хороших, проверенных, известных производителей, которые представлены на рынке хотя бы лет 10. В таком случае есть не только отзывы от их эксплуатации, но и достаточное количество ремонтных материалов.

Рассчитываем, сколько секций радиатора нам нужно для комнаты

В народе существует довольно простая формула расчета количества радиаторов на метр квадратный – она сводится к одной секции батареи на 2 кв.м. То есть, если у вас комната 20 кв.м., то вам нужно 10 секций в батарее. Так же советуем добавлять еще одну секцию, на случай если будет открыта дверь в помещении или стены тонкие и не утеплены.

Есть и другая, более сложная формула. В ней нужно учитывать много нюансов, это необходимо для того, чтобы узнать, сколько тепловой энергии нужно для обогрева квартиры.

Тип помещения.  У каждого помещения есть свое количество тепловой энергии, которое оно требует для обогрева. Для нагрева комнаты в панельном доме на 1 кубический метр нужно 41 Вт теплоэнергии. В кирпичном доме (полностью утепленном и со стеклопакетами), на тот же объем необходимо 34 Вт теплоэнергии. Для современных, утепленных домов необходимо всего 20 Вт теплоэнергии.

Например для маленькой комнаты панельного дома, определяем ее объем: 2.30*3.50*2.70=21.73 м3

Теперь мы можем узнать, сколько тепла нужно  для обогрева этой комнаты:  41 Вт * 21.73 = 890.93 Вт. Именно столько теплоэнергии нам нужно, чтобы нормально обогреть помещение.

Стоит помнить, что современный стеклопакет уменьшает теплопотерю почти на 15% (это число может значительно повлиять на количество секций батареи). Так же на теплопотерю помещения влияет и температура теплоносителя (согласно СНиП 2.04.01.-85, температура теплоносителя должна быть не менее 50 градусов по Цельсию, и по СНиПу 2.08.01.-89, температура в квартире должна быть не меньше 18 градусов по Цельсию) При расчете также нужно учитывать, на каком этаже квартира, угловая комната или нет. Еще важно знать, что при закрытии батареи различного рода декоративной панелью вы теряете до 25% тепла. Многие, при проведении ремонта не учитывают этот факт, что приводит к печальным последствиям.

Учитывая все факторы, прежде чем менять батареи отопления, проанализируйте различные варианты. Если Вы планируете заменить окна на стеклопакеты, то замените окна и перезимуйте, во многих случаях, потребность в замене батарей просто отпадает. Ну а если решили менять, рекомендуем посмотреть отзывы в «солидном» интернет магазине по выбранному Вами изделию и берегитесь подделок и с китаем лучше не связываться — затопление сведет на нет всю Вашу экономию, которая может очень дорого Вам обойтись как финансово так и морально.


bazila.net

Радиаторы водяного отопления для антифриза и других типов жидкости

Водяное отопление, несмотря на множество вариантов отопительных систем в современности, все же является самым распространенным и популярным. Именно поэтому стоит детально изучить такой вопрос, как радиаторы водяного отопления. Эти отопительные приборы играют немаловажную роль в создании комфортных условий проживания – циркуляция  воды в радиаторе отопления происходит именно здесь, поэтому к их выбору и установке следует относиться крайне серьезно.

Радиатор водяного отопления

Материалы изготовления радиаторов для водяного отопления

Самый привычный для людей из советского времени материал – это чугун. В большинстве такие батареи комплектовали практически каждый дом и квартиру тех времен. И в современности производятся такие радиаторы отопления водяные, однако это уже не стандартные варианты, а вполне современные, но все же – весят они также очень много.

Стоит заметить, что чугун является достаточно хрупким материалом, и батареи будут бояться сильных ударов.

И здесь имеются ввиду не только механические удары извне, но и гидроудары. Именно они могут также разрушать относительно тонкий чугун.

Современный чугунный радиатор отопления

Максимальное рабочее давление для большинства чугунных батарей – это 10-13 атм. Стоит отметить, что чугунные радиаторы относительно часто протекают между секциями. В таком случае, лучше будет перебрать батарею и поменять прокладки на термостойкую резину, температура воды в батарее отопления не будет влиять на целостность такой прокладки.

Следующий вариант – это стальной водяной радиатор отопления. Теплопроводность стали практически такая же, как и в случае с чугуном, но стальные радиаторы являются более прочными.

Обычно стальной радиатор имеет пластинчатый тип. Это значит, что две профилированные пластины свариваются по контуру.

Внутри жидкость для радиаторов отопления будет течь по извилистым каналам. Что касается приборов отечественного производства, то в былые годы такие радиаторы работали всего 7 лет, а прочность их тоже была низкой – пределом давления было 6 атм. Кроме того, такие батареи обладали низкой теплоотдачей. В современности же, особенно – импортное производство, изготавливает устройства такого же типа, но уже с неплохим внешним видом и техническими свойствами.

Стальные радиаторы

Также эти приборы рассчитаны на давление от 10 атм. Гарантия производителя составляет 10 лет. Показатель теплоотдачи зависит от габаритов. Трубчатые радиаторы – это еще один подвид. Принцип конструкции – верхний и нижний коллекторы соединяют прямые и фигурные трубы, по которым ходит носитель тепла. Такие радиаторы прочные, и очень часто их высокая теплоотдача сочетается с отличным дизайном.

Рекомендуем к прочтению:

Также радиаторы изготавливают из алюминия. Алюминиевые радиаторы водяного отопления появились на российском рынке примерно в 90-х годах. Такие радиаторы имеют приятный внешний вид, а их теплоотдача порадует даже требовательного потребителя. Помимо этого, стоимость таких радиаторов является относительно доступной. Но, к сожалению, все не так уж и прекрасно. Централизованное отопление в наших краях – не идеально, здесь постоянно могут появляться скачки в давлении.

Алюминий достаточно прочен, чтобы батареи работали в штатном режиме, а вот если случится форс-мажор на 25 атмосфер, то батарея может просто разлететься.

Еще один недостаток – это то, что алюминий с некоторыми материалами формирует гальванические пары. Это приведет к появлению слабого тока, вследствие этого внутренняя поверхность будет разрушаться быстрее.

Алюминиевые радиаторы отопления

Теперь отметим смешанные типы радиаторов водяного отопления – это соединение алюминия  стали. Описанные выше проблемы были решены при помощи таких вот радиаторов под названием биметаллические. Принцип прост – внутри алюминиевой оболочки, которая имеет большую площадь оребрения, располагают сердечник из стали, которая устойчива к коррозии. Теплоотдача такого радиатора только немного будет уступать цельному алюминиевому.

Устойчивость таких радиаторов к давлению просто отлична – норма составляет 25 атмосфер рабочего давления.

Еще одно сочетание – это алюминий и медь. Основу такой батареи составляет виток толстой медной трубки. На медь прессуется алюминиевое оребрение. Сверху радиатор будет защищать стальной кожух – от механических повреждений. Медь имеет потрясающую теплопроводность, поэтому жидкость для батарей отопления будет отдавать много тепла. Такие водяные батареи для отопления квартиры компактны, но отдают большое количество тепла.

Биметаллические радиаторы отопления

Размеры радиаторов

Теперь следует разобраться с размерами радиаторов водяного отопления. Кроме стандартных, существует множество дизайнерских решений и эксклюзивных, которые больше нигде не найдешь. Однако расстояние боковых подводок межосевое – везде стандартизировано. Самые распространенные значения этого показателя – это 500 мм. Если водяные батареи отопления имеют низкий тип, то расстояние может составлять 200, 250, 300, 350, 400 мм.Благодаря компактности создается тепловая завеса для окна с низким подоконником.

Самые распространенные размеры радиаторов отопления

Помимо этого, удельная теплоотдача длинного радиатора будет выше, чес высокого, так как теплопоток линейно зависит от дельты температур  поверхности радиаторов и окружающего воздуха. И чем выше будет батарея, тем более горячим будет воздух в ее верхней части. Именно поэтому высокие, то есть – вертикальные, радиаторы отопления для антифриза – обычно это дизайнерские изделия, которые несут, в основном, декоративный эффект.

Секционные радиаторы – это удобно. Ведь с помощью секций можно легко собрать необходимую длину радиатора в зависимости от того, какие именно у вас потребности.

Выбор радиаторов

Трудности выбора батареи для водяного отопления появляются не просто так. Порой непосвященный пользователь может приобрести такие батареи, которые не будут эффективны или вовсе не подойдут для его системы. В целом, лучше всего обратиться к специалистам, но мы приведем несколько советов, которые, возможно, направят вас в нужную сторону.

Рекомендуем к прочтению:

Если вы проживаете в квартире многоэтажного дома, то для вас лучшим выбором будут биметаллические радиаторы.

Скачки давления им не страшны. Если вы живете в частном доме, здесь вы контролируете такие параметры, как температура воды в радиаторах отопления и давление, а также самостоятельно выбираете материал подводки. Именно поэтому вам подойдут алюминиевые батареи. Если же в каких-то помещениях вам не важна красота, то можно поставить самодельные регистры.

Самодельные регистры отопления

Важно отметить такой критерий, как тепловую мощность. Потребность нужно рассчитывать по следующей формуле: 40 Вт тепла идет на 1 куб.м объема. Но это значение лишь базовое, его модифицируют коэффициентами:

  • В Южных регионах итоговую мощность умножают на 0.7-0.9.
  • В Северных – на 1.3-2.0.
  • Если квартира угловая в торце дома – 1.2-1.3 в зависимости от толщины и материала стен.
  • Частный дом – базовое значение множим на 1.5.
  • Каждое окно добавляет к мощности 100 Ватт.
  • Каждая дверь, ведущая на улицу, — 200 Ватт.

Так, мы узнаем максимальное значение.

Также очень важно правильно рассчитать объем воды в радиаторе отопления. Самый простой способ – это использование таблиц, которые вам предложат специализированные магазины.

Так, в среднем, емкость радиатора отопления составит:

  • Секция алюминиевого радиатора – 0.45 л теплоносителя;
  • Секция новой или старой батареи из чугуна – 1/1.75 л;
  • Погонный метр 15 мм/32 мм трубы – 0.177/0.8 л.

Сколько воды в радиаторе отопления – будет также зависеть от наличия расширительных баков и насосов подпитки. В таком случае, чтобы определить суммарный объем всей отопительной системы, следует сложить объем батареи отопления – каждого радиатора, котла, трубопровода.

Следует отдельно отметить коэффициент расширения жидкости, который будет влиять на то, сколько литров в радиаторе отопления. Такой показатель может быть двух значений, и он влияет на объем радиаторов отопления. Если используется вода, то это 4%. Если применяются радиаторы отопления под антифриз, который основан на этиленгликоле, то коэффициент составит 4.4%.

otoplenie-doma.org

Радиаторы отопления и батареи: фото и отзывы

Радиаторы отопления – это самые популярные отопительные приборы, которые используются в частных и многоэтажных домах. Такие приборы – важнейшее звено в отопительной системе здания.

Общие сведения о радиаторах отопления

Радиаторы отопления классифицируются по такому критерию, как способ передачи тепла. Так, выделяют обычные радиаторы и конвекторные. Последний вид предполагает, что теплый воздух сосредоточен внизу. При обычных радиаторах тепло передается сразу во все стороны.

Когда вы выбираете радиаторы для своей отопительной системы, обязательно следует учитывать такие параметры, как их мощность, удобство эксплуатации, дизайнерские особенности, а также – какие именно условия работы ждут батареи отопления.

Радиатор отопления

Условия работы батарей отопления предполагают такие характеристики, как рабочее давление в вашей отопительной системе, чистота носителя тепла. К примеру, если вы проживаете в городских условиях, то теплоноситель может быть плохого качества, давление в системе достигнет 10 атм, а температура подачи воды будет 120 градусов по Цельсию. В отопительной системе частного или загородного дома вода, как правило, имеет хорошие свойства, рабочее давление – не выше 3 атм, а температура воды будет составлять около 100 градусов по Цельсию.

Виды радиаторов в зависимости от материала изготовления

Батареи отопления, в зависимости от материала изготовления, могут быть чугунными, алюминиевыми, стальными, биметаллическими. Каждый материал обладает своими характеристиками и особенностями, которые обусловливают пригодность радиаторов для тех или иных условий работы.

Радиаторы из чугуна являются очень популярными, так как они имеют высокую теплоемкость. Даже если температура теплоносителя упадет, чугунные батареи долгое время будут сохранять тепло.

Помимо этого, такие батареи для отопления могут хорошо работать даже тогда, когда качество теплоносителя оставляет желать лучшего. Рабочее давление в таких батареях будет составлять 9 атм, опрессовочное – 15 атм. Радиаторы из чугуна способны выдержать температуру носителя тепла 120 градусов. Если говорить о недостатках чугунных радиаторов, то они имеют тепловую инерцию, риск гидроудара, необходимо их предварительно протягивать (это касается не всех моделей), а также требуется дополнительно красить такие батареи (также – не все модели).

Чугунный радиатор отопления

Батареи отопительные из алюминия нагреваются довольно быстро, однако они также быстро и остывают. Это можно назвать их преимуществом, так как, тем самым, вы сможете регулировать температуру в помещении при помощи специального терморегулятора. Алюминиевые радиаторы могут быть стандартными и усиленными. Усиленные модели имеют рабочее давление 10 атм, поэтому их можно использовать для системы централизованного отопления. Стандартные же модели подойдут для рабочего давления не больше 6-ти атм. Обычно такие радиаторные батареи отопления ставятся в системах отопления частных домов.

Отопительные батареи из алюминия

Основным недостатком радиаторов из алюминия является то, что они чувствительны к качеству воды. Помимо этого, они подвергаются электрохимическим коррозионным процессам. Особенно ярко это заметно на участках стыков со стальными трубами. Также алюминиевые батареи подвержены газообразованию. Как раз последнее может вызвать появление в отопительной системе воздушных пробок. Чтобы предотвратить образование газов, применяются воздушные клапаны, а для предотвращения коррозионных процессов – фитинги.

Биметаллическая батарея отопления имеет стальную сердцевину и алюминиевую оболочку. Такие радиаторы не будут реагировать на плохое качество носителя тепла, на гидроудары и на наличие высокого давления в отопительной системе. Но стоит заметить, что мощность алюминиевых радиаторов не такая большая, ведь внутреннее сечение батарей небольшое.

Биметаллические радиаторы отопления

Батареи радиаторы из такого материала, как сталь, рассчитаны на отопительную систему с давлением 6-10 атм, температуру носителя тепла до 120-ти градусов. Стальные батареи отлично держат тепло, они регулируются легко при помощи термовентиля.

Разные дополнения для батарей

Некоторые модели батарей отопления обладают специальными экранами. Дополнительный экран способен замаскировать батарею или под часть конструкции строения, или под какой-то предмет мебели.

Рекомендуем к прочтению:

Но в таком случае следует обязательно помнить, что экран радиатора не должен мешать воздушной циркуляции вокруг прибора отопления, затруднять его проникновение в здание.

Декоративная решетка для батареи

Если оценивать, какой экран лучше выбрать, то ответом будет – металлический. Как показывают отзывы, металлический экран будет способен предоставить еще и дополнительный нагрев воздуха в помещениях.

Особенности установки батарей

Радиаторное отопление будет функционировать максимально эффективно в том случае, когда теплоноситель будет поступать в батареи сверху. Если подводку сделать только с одной стороны, то ставить батарею длинного размера не будет иметь смысла. Ведь дальние секции такого радиатора просто-напросто не будут прогреваться. Поэтому, если батарея имеет 10 и больше секций, то к ней делают подводку из разных сторон.

Требования при установке радиаторов отопления

Когда радиатор ставится под подоконник, расстояние от него до пола должно быть 7-10 сантиметров, до подоконника – 10-15 сантиметров, до стенки – 3-5 сантиметров. Если вы нарушите эти нормы, то теплопотеря составит около 10-15%.

Важный аспект правильной установки радиаторов – это верный расчет их количества. Как же правильно рассчитать батареи отопления, радиаторы именно для вашей отопительной системы?

Когда высота потолка составляет не больше 3-х метров на 10 кв.м площади, потребуется 1 кВт мощности прибора отопления. Если высота потолка больше 3-х метров, то вводят коэффициент, который эквивалентен отношению фактической высоты и принятой стандартной высоты потолков, то есть, 3 метра.

Мощность одной секции батарей, которая имеет высоту 0.6 м, радиатора из алюминия имеет 150-200 Вт. Так, можно отметить, что для обогрева комнаты с площадью 30 кв.м нужно будет мощность 3 кВт:

30 : 10 * 1 кВт = 3 кВт

Теперь нужно рассчитать количество требуемых батарей:

3000 Вт : 150 Вт / 1 секция = 20 секций (с минимумом нагрузки) или
3000 Вт : 200 Вт / 1 секция = 15 секций (с максимумом нагрузки).

Таким образом, мы видим, что помещение площадью 30 кв.м должно иметь как минимум два радиатора, к примеру, по 10 секций каждый. Если же комната помещений является угловой, то количество секций нужно увеличивать на 1-2 штуки.

Такой вот расчет будет подходящим для домов, которые имеют деревянные окна. Если строение имеет стеклопластиковые пакеты, то потеря тепла через окна и стекла будет меньше примерно на У4. Поэтому также и количество секций радиаторов нужно будет уменьшать.

Схемы подключения радиаторов

Теперь следует поднять отдельный вопрос – это то, какими могут быть схемы подключения радиаторов. Существует три таких схемы:

Рекомендуем к прочтению:

  • Односторонняя.
  • Нижняя.
  • Перекрестная.

Схемы подключения радиаторов

Если батарея отопительная подключается по односторонней схеме, то здесь задействуется только лишь одна ее сторона. Преимущество здесь заключается в том, что батарея отопления будет выдавать свою номинальную мощность. Но если в радиаторе больше, чем 15 секций, то эффективность теплоотдачи будет снижена.

Когда используется перекрестное подключение, то подводящую трубу подключают  верхнему патрубку радиатора, отводящую – к нижнему, но уже с другого бока радиатора.

Перекрестное подключение радиатора отопления

Перекрестную схему можно увидеть на фото. Достоинство такого подсоединения заключается в том, что теплоноситель равномерным образом распределяется по батарее, таким образом, исключается потеря мощности радиатора. Если подводящую и отводящую трубы подключить только с верхней стороны, то потеря мощности может быть больше 50-ти процентов.

Если вы используете нижнее подключение, то отводящая и подводящая трубки будут подсоединяться с разных сторон батареи. И несмотря на то, что потеря мощности в таком случае может составить и 15%, такого рода схема подключения является наиболее оптимальной для автономных отопительных систем. Ведь в таких системах можно установить трубы в стену или даже пол.

Перед тем, как выбирать радиаторы, следует сначала определить их будущее место установки, а также – посчитать, какую теплоотдачу можно будет получить в таких условиях, и какими эти условия обещают быть.

Есть и отличия, и свои особенные требования по монтажу радиаторов в многоэтажных квартирах, для автономного и центрального отопления, в частном или загородном доме.

Критерии выбора радиаторов отопления

При выборе батарей следует обязательно знать, какие именно система имеет показатели давления – рабочего и испытательного, максимальную температуру, степень агрессивности теплоносителя, диаметр труб обвязки радиаторов. Очень важно, чтобы давление при испытании батарей было больше давления при прессовке системы отопления на 1 или 2 атмосферы. А можно поступить и немного по-другому – можно сопоставить рабочее давление носителя тепла в доме и рабочие параметры радиатора, который устанавливается. Запас прочности должен составлять две атмосферы.

Стоит заметить, что если вы живете в многоэтажном доме, то использование радиаторов может быть ограничено таким параметром, как перепады в давлении, кислотность носителя тепла, дополнительная электрохимическая и электростатическая коррозия. И если одна из характеристик не будет вас устраивать – то лучше не ставить такие батареи. Когда вы выбираете радиаторы, следует также учитывать их дизайнерские особенности, травмобезопасность, возможность регулировки.

Дизайнерские варианты

В современности радиаторы уже не имеют такой «пугающий» внешний вид, как раньше. И вместе со стандартными батареями теперь можно приобрести весьма оригинальные батареи отопления. Но чем же такие дизайнерские варианты отличаются от обычных? И какой радиатор можно назвать дизайнерским?

Дизайнерские радиаторы отопления

Прежде всего, отметим, что любой креативный и необычный декор придает батарее это определение. Ценится здесь не только уникальность исполнения, но и то, подходит ли батарея к общему интерьеру.

Стоит заметить, что креативность дизайнерского исполнения батареи не должна мешать функциональности.

Несмотря на яркость и декор, батареи все же должны быть эффективными отопительными устройствами. Их теплоотдача не должна быть меньшей, срок эксплуатации не должен уменьшиться, а технические характеристики – ухудшиться.

В зависимости от того, какой интерьер вашего дома, дизайнерские батареи обязательно должны вписываться в него. Такие батареи будут вызывать у посетителей восхищение и восторг. Ведь конструкционные особенности таких батарей могут различаться – в этом плане они не отличаются от стандартных, здесь соблюдаются все необходимые нормы и ГОСТы.

otoplenie-doma.org

Как выбрать радиаторы отопления для квартиры и дома?

Отопительные системы, используемые в современных квартирах средних широт, все более совершенствуются, а на смену устаревших приборов приходят новые, наилучшим образом отвечающие нуждам потребителя. Наряду с выбором отопительного котла, перед проектировщиком встает одна из главных задач — как правильно выбрать радиаторы. Для наиболее точного решения этой задачи нужно знать, какие бывают радиаторы отопления, чем они отличаются и какие имеют технические характеристики.

Разные виды радиаторов

Требования к качеству радиатора

Качественный выбор батареи как для центрального, так и для автономного отопления квартиры, загородного дома либо производственного помещения должен учитывать внешние и технические качества. Благодаря им проблема обогрева конкретного помещения будет решена по максимуму:

  • Высокая теплоотдача при нагревании батареи теплоносителем,
  • Прочность и долговечность отопления — выбор каждого, кто не хочет платить дважды,
  • Способность выдерживать резкие скачки температуры и гидравлические удары,
  • Высокая тепловая мощность радиатора отопления, характеризуемая разницей между поданной в батареи энергией и выделяемой ими для отопления квартиры,
  • Легкость монтажа и реконструкции,
  • Простота обслуживания,
  • Дизайн — выбор радиатора по внешнему виду,
  • Стоимость.

Только объединение всех этих параметров будет определять, как правильно подобрать радиатор для качественного центрального либо индивидуального отопления.

Виды батарей отопления

Отечественный и зарубежный рынок предлагают батареи отопления широкого ассортимента моделей, изготовленных из разных материалов и в разной ценовой категории. По способу обогрева помещения можно выбрать один из двух типов:

  1. Конвектор. Представляет собой трубки с надетыми на них в большом количестве тонкими пластинами. Нагревают воздух квартиры за счет конвекции его между пластинками, а не при помощи инфракрасного излучения тепла, применимого для радиаторов, полностью наполненных теплоносителем. Внешний вид оставляет желать лучшего, а мощность и коэффициент теплоотдачи довольно низки. Преимущества конвекторов состоят в низкой стоимости и компактности, что позволяет подобрать их для устройства теплого пола (встраиваемые для центрального отопления и плинтусные).
  2. Радиатор — отопительный прибор, состоящий из секций с устроенными в них внутренними каналами для циркуляции теплоносителя (чаще всего воды). Мощность радиаторов отопления намного выше, чем конвекторов, так как обогрев помещения с помощью радиаторов происходит путем рассеивания тепла в воздухе в виде инфракрасного излучения.
Конвекторы

По основному материалу, какой пошел на изготовление батареи, различают следующие типы радиаторов отопления.

Радиатор из чугуна

Чугунные батареи в нашей стране отсчитывают свою историю еще с царских времен, а в старых домах центрального отопления постройки советского периода еще стоят экземпляры с более чем 50-летним стажем работы, что безоговорочно подтверждает их долговечность. Среди плюсов чугунных радиаторов можно также назвать низкую стоимость и экономичность использования, достигаемую благодаря инертности чугуна — он долго нагревается, но и долго не остывает. Правда, такие батареи чаще других требуют промывки, так как их шероховатая внутренняя поверхность быстро «зарастает» взвесями из используемого теплоносителя. Занимают достаточно много места, но при оригинальном дизайне могут смотреться очень красиво (такие, как чугунные батареи художественного литья).

Чугунные батареи художественного литья

Стальные

Стальной радиатор обладает более гладкими внутренними стенками, но намного чаще подвергается коррозии. Имеют хорошую теплоотдачу, достаточно высокую мощность и большой срок службы (более 25-ти лет). Выпускаются двух видов:

  • Панельного исполнения. Компактны, приятно смотрятся в интерьере, цельной плоскостью перекрывают пути сквозняков от больших оконных проемов.
  • Трубчатые из-за более изысканного дизайна стоят немного дороже панельных, имея практически те же технические характеристики.
Панельные радиаторы

Абсолютной элитой этой группы радиаторов считаются те, которые выполнены из нержавеющей стали.

Алюминиевые

Алюминиевый радиатор еще более подвержен коррозии, чем стальной. Именно поэтому некоторые из них имеют внутреннее антикоррозийное тефлоновое либо циркониевое покрытие, что, естественно, повышает их цену. Имеют очень высокую теплоотдачу и легкий вес.

Внимание! Будьте осторожны, останавливая выбор на одновременном применении алюминиевых радиаторов и медных соединительных элементов, кранов и т.п. Медь в сочетании с алюминием дают вялотекущую химическую реакцию с образованием газа, что в конечном счете может привести к разрыву элементов системы.

В пользу алюминиевой батареи говорит также небольшие размеры, легкость монтажа и последующего обслуживания.

Биметаллические

Название этих радиаторов говорит само за себя — они изготовлены из совокупности двух металлов: используемая в них система стальных труб заключается в алюминиевую оболочку. Биметаллический радиатор гораздо надежнее алюминиевых образцов в плане высоты рабочего давления и гораздо большего срока службы. С другой стороны, теплоотдача «двойного» металла намного выше, чем у стали. Благодаря этому мощность радиаторов отопления из биметалла на порядок выше, чем других вышеперечисленных. Применение «нержавейки» повышает их износостойкие характеристики, но сильно повышает стоимость готовых изделий.

Что нужно знать при выборе радиатора

1. Выбор радиаторов отопления при обращении внимания на конкретные технические характеристики (теплоотдача, мощность и т. п.) предполагает следующее:

  • Коэффициент теплоотдачи радиаторов, изготовленных из разных материалов, определяет следующая таблица отдачи тепла этими материалами:
Наименование материалаКоэффициент теплоотдачи, Вт/м*К
Чугун56
Сталь52
Алюминий230
  • Мощность радиатора отопления обычно указывается в его паспорте. Необходимая для вашей квартиры тепловая мощность находится путем простого расчета. Если высота комнаты не более 3-х метров, в ней есть одна дверь и одно окно стандартных размеров, то при начальной температуре теплоносителя 700 мощность может быть уменьшена на 10-20 %. При отличных условиях эта разность должна быть меньше, либо потребуется увеличение секций (тем самым увеличится мощность отопительного аппарата).

2. Также при выборе радиаторов следует учитывать тип вашей системы отопления. Для центрального отопления обычно нередки гидравлические удары, что является одним из главных отличий центрального от индивидуального обогрева дома, накладывая более высокие требования на ваш выбор.

Запомните! Какой бы ни был ваш выбор, только специалисты смогут вам подсказать требуемые параметры радиаторов для вашего конкретного случая. Лучший результат в этом случае даст только синтез вашего личного мнения и опыта профессионалов.

Вебинар по выбору радиаторов отопления: смотреть всем кто хочет качества и надежности

plusteplo.ru
