Радиаторы из биметалла – какие лучше для квартиры и частного дома

Содержание

Биметаллические радиаторы: два металла для лучшего качества (20 фото)

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected]

05.10.2017

Биметаллические радиаторы отопления — это один из самых популярных вариантов отопления любого помещений. Их главное отличие от аналогов — высокие показатели теплопроводности, долговечности и надежности. Добиться этого удалось сочетанием двух металлов – стали для внутреннего корпуса и алюминия для внешнего. Эти материалы выбраны не случайно: сталь очень устойчива к воздействию высоких температур и агрессивных сред, а алюминий быстро нагревается и хорошо отдает тепло. В результате получаются качественные радиаторы отопления, имеющие хорошие технические характеристики, приятный внешний вид и доступную цену.

Особенности конструкции

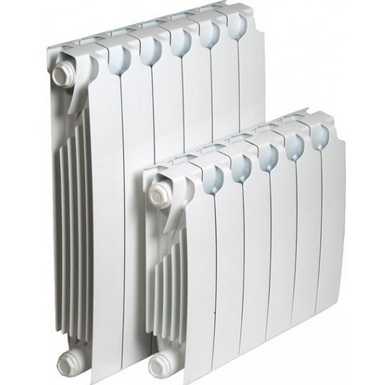

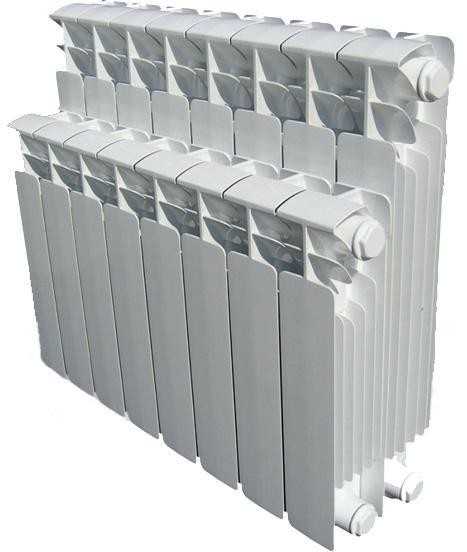

Чаще всего встречаются биметаллические секционные радиаторы, состоящие из нескольких одинаковых секций, расположенных вертикально. Каждая секция состоит из алюминиевого кожуха со стальной трубой внутри, в которую поступает теплоноситель. Помимо этого, вверху и внизу все секции соединяются в одну конструкцию горизонтальными стальными трубами.

Существуют и монолитные биметаллические радиаторы, не имеющие соединительных элементов (ниппелей). Они представляют собой единый стальной коллектор, помещенный в алюминиевый кожух. Такая конструкция гарантирует устойчивость труб к высокому давлению и гидроударам, исключает возможность протечки, имеет длительный срок службы. Однако вес монолитных радиаторов больше, цена тоже выше, чем у секционных, а в случае поломки придется полностью менять батарею (в то время как у секционных аналогов достаточно лишь заменить поврежденную секцию или соединительный элемент).

Расчет количества секций радиатора

Радиаторы из биметалла подходят как для жилых, так и для нежилых помещений, их можно подключать к центральной и автономной системе отопления. Чтобы создать комфортную температуру в помещении, важно правильно подобрать количество секций и знать, как их рассчитать. Расчет биметаллических радиаторов строится исходя из параметров площади помещения и мощности одной секции (она указывается в сопроводительной документации). Для расчета используется следующая формула: A = B*100/C, где A – количество секций, B – площадь помещения, C – мощность одной секции радиатора.

Однако помимо расчета по площади нужно учитывать особенности помещения, а именно: количество и размеры окон, балкон (застекленный или не застекленный), наличие внешних стен, этажность дома и др. Учитывая эти факторы, следует применять повышающие коэффициенты и при подсчете умножать результат на 1,1, 1,2, 1,3 и т.д. Полученные цифры округлять в большую сторону.

Достоинства и недостатки радиаторов из биметалла

Как и у всех типов коллекторов, у биметаллических приборов есть и плюсы, и минусы. К их достоинствам можно отнести:

  1. Универсальность, благодаря которой монтировать биметаллические батареи можно в любой дом или помещение и подключать к любому теплоносителю.
  2. Срок службы секционных моделей составляет минимум 20 лет, а монолитные конструкции работают до 50 лет.
  3. Высокая теплоотдача гарантирует быстрый прогрев помещения и поддержание комфортной температуры.
  4. Использование стальных трубчатых батарей гарантирует устойчивость к высокому давлению и температуре.
  5. Вес радиатора позволяет производить монтаж силами одного человека.

Также нужно учитывать тот факт, что биметаллические модели имеют аккуратную форму со скругленными краями. Это снижает риск травматизма при ударе о батарею и добавляет эстетики во внешний вид конструкции.

Если говорить про недостатки биметаллических радиаторов, то нужно отметить следующие моменты:

  1. Использование теплоносителя плохого качества снижает срок эксплуатации радиатора. Кроме того, это становится причиной засорения трубчатых элементов и появления коррозии.
  2. В секционных моделях возможны протечки из-за некачественных соединительных элементов (ниппелей и прокладок).
  3. Стоимость биметаллических моделей выше, чем чугунных, стальных и алюминиевых.

Учитывая недостатки своей продукции, производители работают над повышением ее качества и стараются устранить или минимизировать проблемы, возникающие при эксплуатации.

Основные производители

Наиболее известными и популярными являются итальянские, немецкие, российские и китайские фирмы, выбрать среди них бывает сложно. Рейтинг биметаллических радиаторов единогласно возглавляют итальянские компании GLOBAL Radiatori, ROYAL Thermo, SIRA Industrie и GRANDINI. Второе место занимает немецкая компания TENRAD, третье – отечественный производитель RIFAR. Замыкает рейтинг биметаллических радиаторов отопления китайский бренд GORDI.

Помимо перечисленных, на рынке присутствуют и другие производители, однако наилучшие параметры качества и долговечности показывают именно эти бренды.

Какие биметаллические радиаторы выбрать: советы

Перед покупкой следует внимательно изучить понравившуюся модель: произвести ее визуальный осмотр, попробовать металл на сгибы и прочность, изучить технические характеристики, отображенные в сопроводительной документации.

При визуальном осмотре нужно обратить внимание на размеры секций биметаллического радиатора. Оптимальная ширина и глубина секций составляет 80 мм, но в зависимости от размеров и типа помещения, в которое будет установлен радиатор, можно выбрать биметаллические радиаторы отопления с меньшими параметрами. Главное – правильно рассчитать количество секций. Более критично стоит подойти к толщине секции. У качественных моделей она составляет минимум 1 мм. Встречаются модели с толщиной 0,8 мм и менее – такой показатель допускается к производству, но за счет него снижается прочность корпуса и теплоотдача. Вообще, чем меньше радиаторы отопления для квартиры, тем медленнее и слабее они нагревают воздух, поэтому мощный коллектор должен иметь или внушительные размеры, или достаточное количество секций.

Выбирая радиатор, нужно провести небольшие механические испытания: попробовать согнуть секцию, проверить на мягкость ниппель, оценить эластичность прокладки. Если на коллекторе видны даже небольшие сколы, то это говорит о низком качестве алюминия и такие радиаторы лучше не покупать.

Из технических характеристик, отображенных в паспорте изделия, важно обратить внимание на показатель испытательного опрессовочного давления – он отвечает за стойкость батареи к высокому давлению и гидроударам. Также нужно смотреть на гарантийный срок – если он составляет 1-2 года, это повод задуматься о качестве устройства.

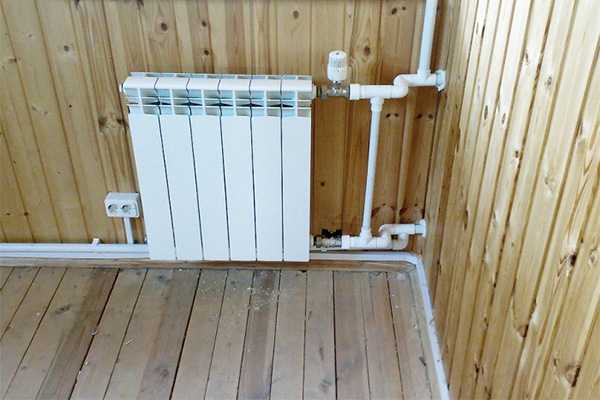

Монтаж биметаллических радиаторов

Как уже говорилось выше, установка биметаллических радиаторов может производиться в помещения любого назначения с подключением к любой отопительной системе. Процесс монтажа и в частном доме, и в квартире, и в нежилом помещении проходит одинаково.

На первом этапе убираются старые батареи, и готовится место под новые. Делается разметка для кронштейнов, рассчитывается положение коллектора и примеряется подводка. Рекомендуемое расстояние от пола до радиатора – от 6 до 12 см, от радиатора до подоконника – не менее 5 см, от задней части коллектора до стены – не менее 2 см.

На втором этапе осуществляется непосредственный монтаж: сначала в стену устанавливаются кронштейны, затем на них крепится сам коллектор. Завершается монтаж подсоединением патрубков радиатора к трубам.

Существует несколько схем, как подключить биметаллический радиатор отопления к трубам. Наиболее распространенный вариант, который рекомендуется выбирать для квартиры, это односторонняя (или боковая) схема подключения. В этом случае подводящая труба присоединяется к верхнему патрубку, а отводящая труба — к нижнему, и всё это на одной стороне батареи. При такой схеме потери тепла минимальны (до 2%).

Нижняя схема подключения отличается тем, что обе трубы располагаются внизу. Этот вариант оправдан при определенных особенностях помещения, но потери тепла при этом достигают 12%.

Еще одна схема, диагональная, подходит преимущественно для многосекционных коллекторов. Она предусматривает подключение подводящей трубы вверху радиатора с одной стороны, а подключение отводящей трубы – внизу радиатора с другой стороны.

После всех этапов монтажа на радиаторе открывается кран для поступления теплоносителя. Как правило, монтаж производится опытными специалистами, имеющими необходимое оборудование. Однако при наличии техники, опыта и знаний можно произвести установку радиатора самостоятельно.

roomplan.ru

Биметаллические радиаторы

Для того чтобы построить самую эффективную систему отопления, требуется не только хороший тепловой напор, выдаваемый котельной или индивидуальным котлом, правильная разводка труб по комнатам. Нужно сделать главное — выбрать наиболее эффективные, с точки зрения теплоотдачи, радиаторы отопления для квартиры. Сегодня среди множества различных конструкций и материалов выбор хорошей батареи очевиден — большинство хозяев панельных квартир и многоэтажек, хоть сколько-нибудь знакомых с теплотехникой, предпочитают выбирать и устанавливать биметаллические радиаторы современной конструкции. Если правильно выбрать биметаллические радиаторы отопления, эффективность теплоотдачи вырастет, а значит, и наполнение квартиры теплом можно увеличить на 20-30%.

Что нужно знать о биметаллическом радиаторе

Наименование радиаторы биметалл подразумевает наличие в конструкции радиатора деталей, изготовленных из разных марок металла. В отличие от большинства стальных или чугунных изделий, биметаллические радиаторы за счет алюминия, из которого изготавливаются основные теплоотдающие панели и трубы, чаще всего из стали, меди, нержавейки или армированного пластика, обладают значительно более высоким коэффициентом полезного действия, высокой прочностью и ресурсом в несколько десятков лет.

Прежде чем оценить биметаллические радиаторы отопления, какие лучше подойдут в условиях современной квартиры и существующей системы отопления, стоит уточнить несколько основных условий, помогающих понять и разобраться, как выбрать биметаллические радиаторы.

Для правильного подбора биметаллической батареи нужно принять во внимание три условия:

  • Конструкцию радиатора;
  • Характеристики биметаллической батареи;
  • Качество изготовления биметаллического обогревателя.

Не все биметаллические радиаторы одинаково надежны и долговечны. Алюминий обладает превосходными теплопроводными качествами, но высокая температура, горячая вода и кислород воздуха способны окислить и разрушить отдельные элементы батареи. Кроме того, высокое давление теплоносителя может сделать биметаллическую батарею невысокого качества небезопасной для установки в системе отопления с высокими давлением и температурой.

Важно! Высокая теплоотдача биметаллического радиатора позволяет значительно уменьшить размеры отопительной системы и снизить нагрузку на электронасос

Биметаллическая конструкция идеально подходит для высотных панельных зданий, где используются высокоэнергетичные схемы отопления паром и перегретой водой под высоким давлением. Любые стальные радиаторы обладают не самой высокой теплоотдачей, а чугунный корпус батареи не выдерживает высокого давления пара и воды.

Особенности устройства биметаллического радиатора

По конструкции радиаторы из биметалла разделяются на две группы:

  • Секционные, составные, набираются из отдельных секций, размеры радиатора практически неограниченны, поэтому секционная схема подходит лучше для квартиры или дома с нестандартной площадью или планировкой;
  • Литые биметаллические батареи, у которых теплоотдающая поверхность выполнена в виде одного неразборного блока. Монолитные радиаторы отличаются высокой стойкостью к гидроударам и способностью выдерживать очень высокие рабочие давления и температуру.

Секционные системы сложнее в сборке, как правило, сборка биметаллических батарей требует очень аккуратного и тщательного монтажа, использования качественных силиконовых прокладок уплотнения и подмоточных лент. Для обычного водяного отопления с температурой воды до 70оС и рабочим давлением до 2 атм сборку биметаллических секций можно выполнить самостоятельно. Для высоконапорных систем отопления с давлением до 10 атм и температурой 110-120

оС монтаж должен выполняться профессиональными монтажниками.

Монолитные биметаллические радиаторы лучше используются для отопления больших по площади помещений, вместо одиночных секций используются блоки по четыре, восемь и двенадцать ячеек, рассчитанные соответственно на 12, 24 и 48 кубов отапливаемого помещения. Высокая температура и давление теплоносителя позволяет эффективно отапливать продуваемые помещения автомоек, сервисных центров, спортивных залов. Нередко монолитные биметаллические радиаторы применяются для отопления первых этажей зимних коттеджей студийной планировки, квартир в высотках.

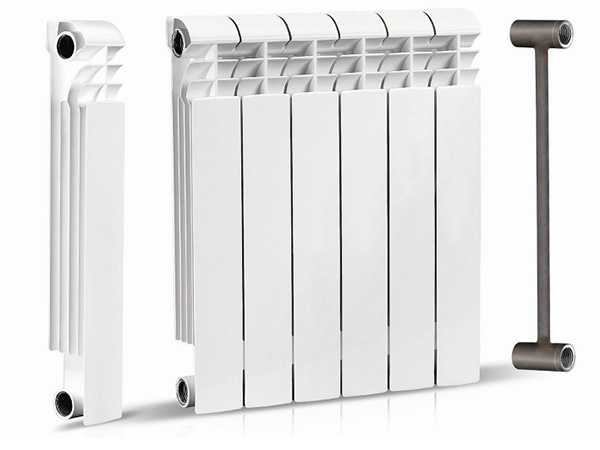

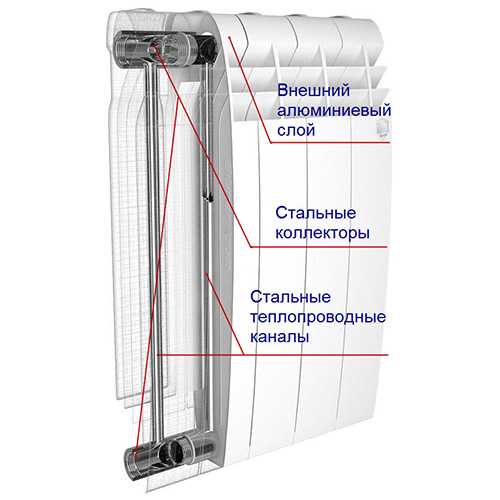

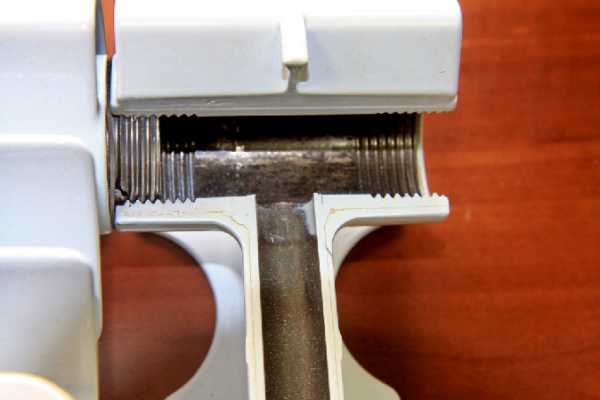

Любой биметаллический радиатор состоит из внутреннего трубчатого каркаса, по которому движется вода, антифриз или тосол, любой другой вид теплоносителя, и наружного теплорассеивающего корпуса из алюминия.

Конструктивно биметаллический радиатор изготавливается по одной из схем:

  • С неполным стальным или полубиметаллическим корпусом;
  • С полным стальным корпусом;
  • С медным трубчатым корпусом.

Технология изготовления биметаллического радиатора достаточно проста. Из металлических трубок сваркой собирают проточную часть. Для секционных конструкций стальной остов выглядит, как вертикальная трубка с приваренными короткими горизонтальными патрубками. После гидроопрессовки проточной части металлическую трубу заливают перегретым вакуумированным алюминием и охлаждают так, чтобы добиться минимальных напряжений в биметаллическом радиаторе. В результате не будет напряжений в структуре двух металлов с разными значениями коэффициентов теплового расширения, поэтому теплообменник может служить практически вечно.

Важно! Самой мощной теплоотдачей обладают моноблоки с медными трубками, использование медь-алюминиевого блока потребует использования специальных неводных видов теплоносителя на основе пропиленгликоля. Вода и солевые растворы существенно снижают срок службы биметаллических радиаторов.

На что обратить внимание при выборе биметаллических батарей

По мощности теплоотдачи и долговечности медь-алюминиевые модели можно назвать лучшими биметаллическими радиаторами. Но только при условии соблюдения следующих требований:

  • Качественная подготовка теплоносителя. Если вместо воды используется пропиленгликоль, то теплоноситель нужно будет каждые 3-4 года менять на свежий. В случае применения воды обязательно используется дистиллированная;
  • Не допускать попадания воздуха в систему отопления. Продувку биметаллического радиатора и вытеснение воздуха необходимо выполнять на холодную;
  • Использование полипропиленовых труб, армированных алюминием или стекловолокном.

При использовании водного дистиллята или качественного тосола в паре с пластиковой трубой не будет возникать условий для электрохимической коррозии и вихревых токов — наводок от электродвигателя котельного оборудования. Стоят такие радиаторы достаточно дорого, но такую биметаллическую батарею за счет повышенной теплоотдачи можно сделать меньше на 30% обычных моделей с металлическим сердечником или без него.

Самые дешевые марки биметаллических радиаторов прессуют, как алюминиевые сковородки в чугунных штампах, такой метод еще называют жидкой штамповкой. Получается достаточно прочный корпус, но с большим количеством каверн. Чтобы не пугать покупателя внешним видом, алюминиевая поверхность зачищается, шлифуется и покрывается толстым слоем эмали.

После сборки отдельных секций полубиметаллического типа получается радиатор с запрессованными стальными трубками вертикальной части теплообменника и горизонтальной проточной частью без вкладышей из стали. Это наиболее дешевый вариант биметаллической батареи. Она идеально подойдет для индивидуальной отопительной системы в доме или квартире. Давление и температура теплоносителя относительно невелики, поэтому радиаторы, при условии качественной сборки и правильной обработки воды, способны прослужить не менее 25 лет.

Наиболее стойкими к окислению считаются биметаллические секции с анодированными привалочными плоскостями резьбовой части и канавок для укладки силиконовых прокладок. Тонкий слой окисленного алюминия предохраняет стыковочные части секции, в первую очередь резьбовое соединение, от разрушающего действия загрязненной воды в системе центрального отопления. Огромное значение имеет состав алюминия, используемого для отливки биметаллических корпусов. Литье из вторичного алюминия дешевле всего, но срок службы такого корпуса на 30-40% ниже, чем у качественного сырья.

Модели биметаллических радиаторов, представленные на российском рынке

Прежде чем искать, какие биметаллические радиаторы лучше всего подойдут для отопления, необходимо уточнить одно условие. Выбирая качественную батарею из биметалла, неважно, секционную или монолитную, необходимо учесть состояние централизованной системы отопления. Все без исключения, даже самые дорогие радиаторы рассчитаны на работу в условиях постоянного заполнения проточной части водой. Если в системе регулярно случаются порывы и завоздушивание теплоцентрали, сталь и алюминий очень быстро придут в негодность.

Нет смысла сравнивать характеристики по рабочему давлению и максимальной температуре, если в трубах течет ржавая или темная вода, оседающая на тонких трубках проточной части батареи из биметалла. В этом случае необходимо менять стояки отопления, ставить грязеуловители и монтировать обратные клапаны, не позволяющие сливать теплоноситель из батареи при порыве теплоцентрали.

Современный рейтинг биметаллических радиаторов отопления по странам-производителям выглядит следующим образом:

  • Италия;
  • Южная Корея;
  • Россия;
  • Польша;
  • Китай.

Разумеется, страна производства не определяет всех характеристик и особенностей биметаллических батарей, но дает представление об одном из наиболее важных ключевых моментов в выборе, а именно – о технологичности и культуре производства.

Итальянские бренды радиаторов из биметалла

Италия по праву занимает лидирующие строчки в основных рейтингах конкурентоспособности теплотехнического и отопительного оборудования. Многие итальянские бренды можно назвать гениальными как по качеству, так и по содержанию. Например, на долю компании «Sira Group» приходится один из самых больших в стоимостном выражении объемов продаж импортных радиаторов. В качестве примера можно привести известную модель Sira RS Bitermal 500, как образец технологичности, высокого качества и элегантного дизайна.

Биметаллический радиатор рассчитан на двадцатилетнюю службу при рабочем давлении до 40 атм и температуре 130оС.

Кроме «Sira Group», продукцию на российский рынок поставляют «Royal Termo», «Fondital» и «Global Radiatori». Все компании начали свою деятельность в 70-80 гг. прошлого века, в период топливного кризиса, на пике интереса к эффективным системам отопления. В качестве наиболее популярной модели биметаллического радиатора можно привести Global Style P500.

Это одна из немногих моделей радиаторов, в котором биметаллический корпус имеет внутреннюю проточную часть из легированной стали. На грязной засоленной воде отечественных теплоцентралей батарея без труда прослужит полтора десятка лет. Всех «итальянцев» отличает высокое качество и идеальная подгонка монтажных муфт и соединений, превосходное качество отделки и материала корпуса.

Российские и китайские модели биметаллических радиаторов

Отечественный производитель биметалла представлен в основном торговой маркой Rifar – адаптированной версией итальянских моделей. Благодаря применению итальянского оборудования Рифары получились относительно высокого качества, и самое главное – они в большей степени адаптированы к современным теплоцентралям, чем любая из зарубежных моделей. Хит торговой марки Рифар Монолит 500 рассчитан на службу в самых тяжелых условиях в течение 25 лет.

К преимуществам конструкции можно отнести монолитную компоновку корпуса, тем самым исключаются любые протечки на муфтах, которыми обычно страдают модели низкого качества.

Китайские батареи отличаются невысокой ценой и относительно средним качеством литья. Китайские модели без клейма лучше не покупать, так как качество подобных радиаторов из биметалла гарантировать невозможно.

Заключение

Неплохими характеристиками обладают биметаллические батареи производства южнокорейской компании Марс. Стоимость продукции, даже на условиях импорта, ниже, чем российские Рифары, а качество литья очень неплохое. Польские модели стоят дороже,  особыми преимуществами, кроме высококачественного лакокрасочного покрытия, не отличаются.

bouw.ru

Биметалические радиаторы: конструкция, монтаж, недостатки

Проводя половину жизни в отапливаемых помещениях, человек рано или поздно кинет взгляд на радиатор отопления. Готовясь построить дом или сделать капитальный ремонт в квартире, придется и призадуматься, тот ли радиатор ты выбрал. Или передумать пока не поздно. Поставить знакомые с детства чугунные, или как у соседа – стальные. А в офисе – алюминиевые. А вот есть еще биметаллические радиаторы, что это? Попробуем понять, ведь время еще есть.
Но для начала придется кратко ознакомиться с другими видами радиаторов, это поможет нам далее.


Вот они конкуренты биметалла:
Чугунный – дедушка радиаторов. Но есть еще порох в пороховницах. Нагревается медленно, но долго и остывает, значит, хорошо держит тепло. Перебои в отоплении не напугают. Ржавчины дедушка не боится, срок службы у него дай бог каждому. Лет пятьдесят. Отставший внешний вид, в последнее время сменился современным, элегантным.

Недостатки – хрупкий, боится ударов и тяжелый (одна секция весит 8 кг), требует усиленных кронштейнов.
Стальные радиаторы – более современные, внешний вид уже более приятный. Быстро прогреваются, объем циркулирующей в них воды невелик. Главное достоинство – способность выдерживать большое давление воды, что немаловажно в условиях центрального отопления. Запомним это, как запомним и недостаток – небольшую теплоотдачу.


Алюминиевые радиаторы – еще более современный вид. Обладает массой достоинств.
Мало весит, монтируются на менее прочных кронштейнах, по сравнению с чугунными и стальными.

Прогревается очень быстро, не подвержен коррозии. И, запомним это, имеет самую высокую теплоотдачу среди всех конкурентов. Недостатки – малый срок службы и малое рабочее давление. Отметим и это.

Конструкция биметаллического радиатора.

Итак, вот он вершина цепочки развития радиаторов, — биметаллический. Как следует из названия, в конструкции используются два металла. Чаще всего, сталь и алюминий. Может быть еще сочетание меди и алюминия, но об этом потом.

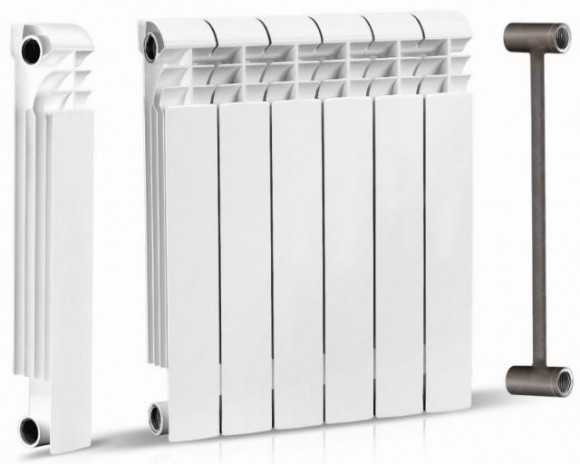

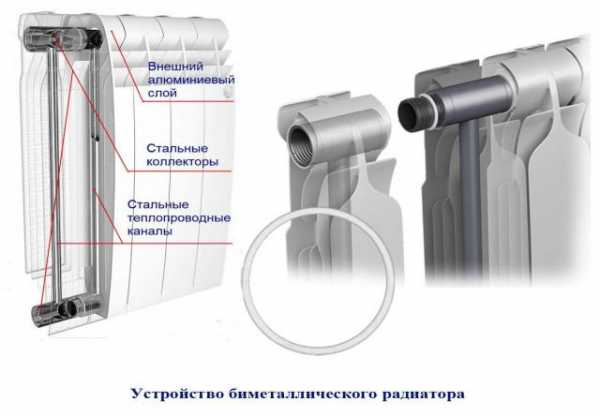

Что же дает сочетание двух металлов? Посмотрите, как устроен радиатор.

Вертикальные и горизонтальные каналы у него из стали, поэтому радиатор обладает достоинствами стальных конкурентов (вспоминаем) – способностью выдерживать большое давление воды. А вот недостаток — малую теплопередачу призван возместить как раз алюминий, из которого, и изготовлен кожух изделия.


Достоинства достались по наследству от стальных и алюминиевых радиаторов. Стальной сердечник увеличивает срок службы и рабочее давление. Давление, указываемое производителями, от 20 до 35 атмосфер. Алюминий дает высокую теплоотдачу и защиту от коррозии, привносит легкость конструкции. Срок эксплуатации — 20 лет.
Выпускаются также радиаторы, у которых стальные только вертикальные каналы, то есть вода течет и по алюминиевой трубке. Они, дешевле ранее описанной модели, но рабочее давление у них уже не то, проявляется недостаток классического алюминиевого радиатора. Именуют их полубиметаллическими или псевдобиметаллическими

Подробно о характеристиках.

Параметры биметаллических радиаторов указаны в паспорте изделия. Давайте, почитаем его, предварительно разобравшись с терминологией.

Теплоотдача. Количество тепла, которое одна секция радиатора отдает при температуре воды в нем 70°С.
Для чугунных и стальных батарей этот показатель не свыше 100 Вт. У лидера – алюминиевых секций, показатель составляет 200 Вт.
Для биметаллических радиаторов показатель колеблется от 160 до 180 Вт. Очень неплохо.

Предельная температура теплоносителя. Способность радиатора выдерживать заявленную температуру в течение всего срока службы. Обычно это 90°С.

Рабочее давление. Мы уже говорили о нем. Разберемся, а что дает этот показатель.
Для малоэтажного жилого дома, со своим котлом на рабочее давление 2-3 атмосферы, лучше, конечно, взять алюминиевый. И дешевле и теплоотдача поменьше. Ну разве, что срок службы поменьше.
Но в системе центрального отопления давление достигает 10 атмосфер. Алюминий там разорвет. Придется ставить биметалл. Рабочее давление до 35 атмосфер. Но внимательно читаем паспорт, там могут быть и другие цифры. Особенно если горизонтальны каналы алюминиевые.
Срок эксплуатации. Тут все понятно из названия. Конечно, биметаллическому не тягаться с чугунным радиатором с его сроком жизни в 50 лет. Но и 20 лет неплохо, по сравнению с алюминиевым конкурентом.


Эстетический вид. Легкость и изящность конструкции, элегантность форм биметаллического радиатора, даст сто очков вперед чугунному и стальному, но с алюминиевым его запросто можно спутать.
Количество секций, межосевое расстояние. Межосевое расстояние показывает, на сколько миллиметров отстоит нижний коллектор радиатора от верхнего. Стандартные значения, 200, 300, 350, 500, 800 мм. Производитель выпускает батареи собранные из четного количества секций, обычно от 4 до 12. Но квалифицированный мастер, в случае необходимости, переберет вам батарею, соединив любое количество секций вместе. Разнообразие размеров и тепловой мощности радиаторов позволит вам решить любую задачу по обогреву помещения.

Недостатки биметаллических радиаторов.

Без этого раздела не обойтись к, сожалению. Главный недостаток — это цена. Самый дорогой сегмент рынка. За качество придется платить.
Еще один недостаток связан с тем, что сердечник у радиаторов стальной. Поэтому они ржавеют, особенно при попадании в систему воздуха. Это недостаток преодолевают, заменив стальной сердечник на медный или из нержавеющей стали. Однако это еще больше повысит стоимость товара. Решать вам, купить можно любой вариант.

Расчет числа секций батареи.

На каждый квадратный метр площади требуется 100 Вт тепловой мощности. Пример, угловая комната, два окна и площадь 30 квадратных метров. Требуется мощность (30 Х 100) + 10% = 3300 Вт. Десять процентов мы накинули на угловую комнату. Тоже само нужно сделать для первого и последнего этажей. Мы выбрали радиатор с мощностью 170 ватт на секцию. Таким образом, нам потребуется 20 секций, по 10 на каждое окно. Берем с запасом. Лучше зимой лишний раз проветрить, чем мерзнуть.
Наш расчет очень примерный и справедлив только для многоэтажных жилых домов. Если вы строите свой отдельный дом, то обратитесь к проектанту. Специалист сделает расчет с учетом теплопроводности именно вашего жилища.

Монтаж радиаторов отопления.

Установка любых приборов должна проводиться специалистом. Биметаллические радиаторы не исключение. Радиатор должен быть закреплен строго горизонтально по уровню, на расстоянии 200мм от пола и от окна.

Каждый радиатор необходимо оснастить краном Маевского, устройством, стравливающим воздух из системы отопления. Перед монтажом систему необходимо промыть, чтобы избежать попадания грязи в радиаторы.

Порядок монтажа:

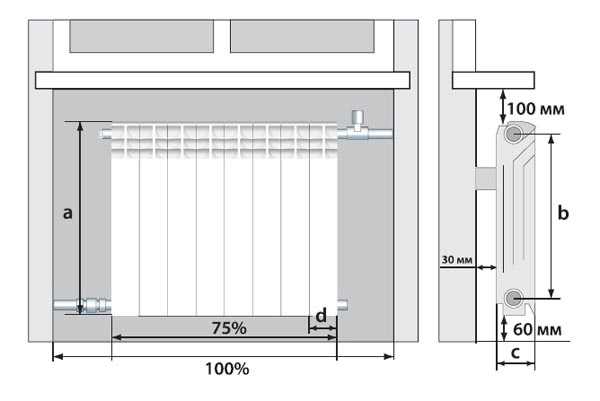

• размечаем места крепления кронштейнов, с учетом требования конкретной модели,
• укрепляем кронштейны дюбелями,
• устанавливаем радиатор на кронштейны горизонтальными участками между колонок секций,
• краном соединяем радиатор с контуром отопления.

Здесь же скажем несколько слов о повышении эффективности радиатора. Во-первых, при монтаже надо убедиться в отсутствии заусениц внутреннего канала. В дальнейшем он послужит плотиной напора воды. Особенно это актуально для мягких медных сердечников. Во-вторых, влажная уборка пыли повышает теплоотдачу устройства. В-третьих, нельзя располагать батарею слишком близко к стене или полу. Если белоснежная окраска радиатора потускнела или пожелтела не стоит ежегодно красить его, теплопроводность может снизиться почти до нуля под толстым слоем краски.

Знаете ли, вы, что разместив на стене за радиатором отражающий экран из фольги, можно серьезно поднять теплоотдачу.

Необходимо еще сказать о качестве воды в системе отопления. Псевдобиметаллические радиаторы, как и алюминиевые, сильно страдают от некачественной воды в системе. А очень жесткая вода способна забить накипью и биметаллические изделия.
В системах центрального отопления вода уже правильно подготовлена к эксплуатации. В своем доме вам придется позаботиться об этом самостоятельно. Воду очищаем фильтром, даем отстояться, снижаем жесткость с помощью химикатов (например, умягчителем АкваЩит).

Производители биметаллических радиаторов.

Неплохие псевдобиметаллические батареи предлагает российская компания Rifar. Ее продукция, завоевав российский рынок, пошла на экспорт. Выпускает семь разновидностей радиаторов. Популярные модели – «Рифар Флекс», «Монолит». Цвет радиаторов белый. Количество секций в батарее от 4 до 14 штук. Rifar дает гарантию на изделия от 10 до 25 лет.

Немецкая компания TENRAD предлагает полностью биметаллическую конструкцию в своих изделиях.

Инновационные решения немецких инженеров защищаются патентами, в том числе и в Российской федерации. Радиаторы TENRAD BM выпускаются с межосевым расстоянием присоединительных патрубков 500 и 350 мм.

Надежные батареи предлагает итальянская компания Global Style. Технические характеристики их изделий можно назвать эталонными в отрасли. К таким моделям можно отнести радиаторы Global Style Extra и Global Style Plus. Но за элитарность придется заплатить, батареи Global Style недешевая вещь.
Радиаторы выпускаются с межосевым расстоянием 350 и 500 мм, с числом секций от 6 до 14 шт. Производитель предлагает гарантию от 10 до 20 лет.

Британская компания BiLUX предлагает высокоэффективные биметаллические радиаторы.
Предлагаются модели с межосевым расстоянием 200, 350 и 500 мм. Конструкция батарей имеет высокую надежность, гарантия производителя 10 лет.

44 фото биметалических радиаторов:

couo.ru

Состав биметаллического радиатора


Металлический патрубок и алюминиевые ребра - основные детали биметаллического радиатора

Для успешной установки системы отопления с применением современных типов радиаторов таких как алюминиевых, металлических, биметаллических и усиленных биметаллических необходимо знать не только как выбрать тот или иной тип, или разводку радиаторов в жилище, но также и их устройство. Рассмотрим конструкцию вышеперечисленных типов приборов на примере состава биметаллического радиатора.

По своей сути само название данного типа радиатора говорит о том, что он состоит из двух материалов. В нашем случае это металлический патрубок, который берет на себя всю нагрузку давления проходящей через радиатор воды в центральной системе отопления и алюминиевая оболочка, обладающая высокой теплоотдачей, трансформирующей это тепло в жилище.

Наглядным примером состава биметаллического радиатора может служить приведенное ниже изображение прибора с разрезом двух секций.

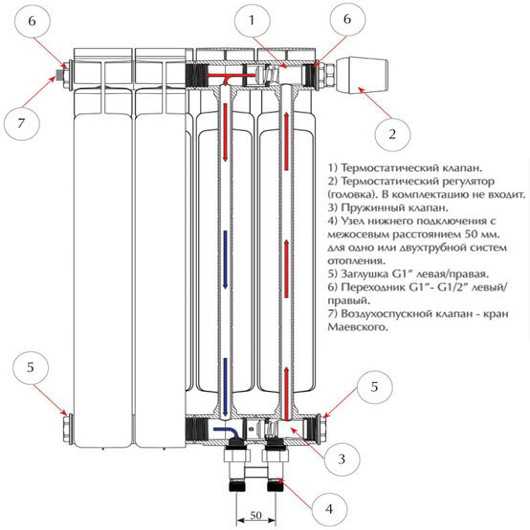

Схема устройства биметаллического радиатора

Как видно из рисунка в состав биметаллического радиатора помимо основной металлической трубы и алюминиевых ребер входят:


  • Термостатический клапан.
  • Термостатический регулятор.
  • Пружинный клапан.
  • Одиночный узел нижнего подключения.
  • Заглушка левая/правая.
  • Переходник левый/правый.
  • Воздушный клапан. Кран Маевского.

Дадим краткое описание каждой из перечисленных составляющих.

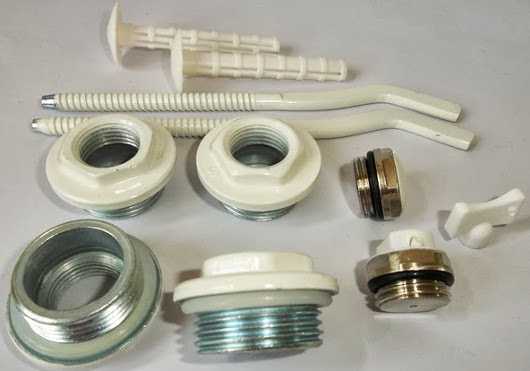

Комплектующие детали к биметаллическому радиатору: переходники, заглушки, краник и кронштейны для крепления прибора к стене

Термостатический клапан предназначен для выпуска воздуха из радиатора. Установка клапана осуществляется посредством многозаходной резьбы, причем часть клапана, через которую выпускается воздух должна быть направлена строго вверх. Чтобы клапан служил эффективно необходимо на подающие стояки устанавливать соответствующие фильтры. Для нормальной работы биметаллического радиатора нужно периодически спускать с него воздух через термостатический клапан. Достигается это путем ослабления крышки клапана, которая не отворачивается полностью.

Если приходится часто спускать воздух с радиатора, то это говорит о проблемах во всей системе отопления.

Термостатический регулятор представляет собою головку посредством которой осуществляется управление термостатическим клапаном. Обычно в комплект поставки при продаже не входит и приобретается отдельно.

Пружинный клапан используется в случае нижней разводки радиаторов и находится в переходнике предназначенным для входа теплоносителя, перекрывая нижний коллектор между первой и второй секцией, направляя таким образом теплую воду в верхний коллектор по первой секции.

Одиночный узел нижнего подключения используется при нижней разводке радиаторов.

Заглушки левая и правая предназначены для слива воды с биметаллического радиатора.

Переходники левый и правый используется для подключения радиатора к трубе теплоносителя. Хочется обратить внимание хозяев, которые самостоятельно устанавливают биметаллические радиаторы на то, что переходники имеют правую и левую резьбу. На что нужно обращать внимание при подсоединении к ним теплоносителей.

Схема крана Маевского

Кран Маевского. Служит для локального удаления накопившегося воздуха из биметаллического радиатора отопления. Конструктивно он выполнен в виде игольчатого клапана, работающего как в ручном, так и в автоматическом режиме.

remontzhilya.ru

Какой биметаллический радиатор выбрать – секреты экспертов

Какой биметаллический радиатор выбрать для квартиры или дома? – отнюдь не праздный вопрос. Биметалл завоевывает популярность. Об этом свидетельствует опрос, проводимый в статье о правилах установки батарей отопления.

На выбор влияет много факторов, о которых вам необходимо знать. Иначе есть риск выбросить деньги на ветер. Кто информирован – тот вооружен! В этой статье мы рассмотрим все вопросы, которые касаются выбора биметаллических радиаторов отопления.

Секция или монолит?

Существует два основных типа радиаторов – монолитные и секционные. Внешне они практически не отличаются, так как принцип теплоотдачи у них одинаковый.

Как видно из названия, монолитные невозможно разобрать, их секции закреплены между собой намертво. Они могут быть полностью цельными, либо сварными. С точки зрения прочности, изготовленные методом сварки, слегка уступают действительно монолитным.

Секционные биметаллические радиаторы изготовлены из отдельных секций, скрепленных между собой ниппель-гайкой. Они уступают по прочности монолитным, но не всегда. Все зависит от производителя и конкретной модели.

У секционных (наборных) радиаторов есть одно преимущество – количество секций можно изменять. Это полезно в трех случаях:

  1. Радиатор греет слабо и нужно увеличить его тепловую мощность;
  2. Радиатор греет сильно и нужно уменьшить его теплоотдачу;
  3. Одна из секций вышла из строя или дала течь и ее нужно заменить.

Что советуют эксперты

Подключение монолитного биметаллического радиатора имеет смысл, если вы точно рассчитали теплопотери. Также его лучше установить, если в системе высокое давления и возможны гидроудары (в домах большой этажности).

Если вы уверены, что в давление системе отопления не превысит максимальное, лучше купить секционный биметаллический радиатор. Его имеет смысл ставить в частном доме или зданиях до 12 этажей высотой.

Слегка «беременная» или «полубиметаллические» радиаторы

Стандартная конструкция биметаллического радиатора такова:

  • В алюминиевом корпусе расположены вертикальные и горизонтальные каналы;
  • Внутри каналов находится вставка из другого металла (сталь, алюминий).

Но существуют более дешевые варианты, которые называют «полубиметаллическими». В них медная или стальная часть находится либо в вертикальных, либо в горизонтальных каналах. Такие батареи более дешевые, чем биметаллические.

Если вставка находится в вертикальном положении, она не дает вообще никаких преимуществ по сравнению с алюминиевыми радиаторами. Прочность секции будет выше, но вероятность протечки или разрыва в верхней и нижней части, а также на соединениях, остается.

Если медная или стальная трубка находится в верхней части, она придаст жесткости конструкции и убережет от протечек на стыках. Но вероятность повреждения по всей длине секции остается, такой же, как у алюминиевой батареи.

Некоторые производители выдают полубиметаллические радиаторы за металлические. Особенно если в них только горизонтальные трубки изготовлены из меди или стали. Вы же не сможете проверить, что внутри каждой секции.

Кстати, этим грешат и нечестные на руку продавцы. Неискушенному покупателю несложно продать кота в мешке, переложив дешевый китайский товар без опознавательных знаков в коробку известного бренда.

Вывод специалиста

Необходимо ставить только нормальный биметалл. Причем покупать исключительно радиатор проверенного производителя у хорошего поставщика приборов отопления.

Медь против стали – две стороны одной медали?

Внутренняя часть биметаллических радиаторов изготавливается либо из меди, либо из стали. От свойств этих металлов зависят их характеристики и условия эксплуатации.

Если в системе отопления циркулирует вода, тот принципиально не важно, какой металл будет использоваться для внутренних каналов. Оба эти материала стойки к коррозии. При контакте с водой на меди образуется оксидная пленка, которая не дает ей разрушать.

При производстве стальных сердечников используется сталь высокого качества, стойкая к коррозии. Некоторые производители дополнительно покрывают ее защитной краской.

Если в системе используется теплоноситель (он же антифриз), то для него подойдут только радиаторы с медной внутренней частью. Дело в том, что многие жидкости содержат вещества, которые вступают в реакцию со сталью. При этом она быстро ржавеет, а система завоздушивается.

При использовании теплоносителя для систем отопления стоит помнить, что весь контур должен быть медным, или на худой конец — латунным. А это:

  • Трубы отопления;
  • Фитинги;
  • Внутренние части насосов;
  • Контуры котлов, бойлеров и т.д.

Что в итоге?

Если в системе циркулирует вода, смело покупайте биметаллический радиатор со стальной внутренней частью. Так вы сэкономите без ущерба себе.

Если в системе отопления теплоноситель, антифриз не рискуйте, немного доплатите и купите хорошие биметаллические радиаторы с медными каналами.

Ищем проблемы на голову – дешевые производители

Наш человек склонен экономить и вы, думаю, не исключение. Но делать это надо с умом. Известная поговорка гласит: скупой платит дважды.

Что может случиться, если вы купите слишком дешевый биметаллический радиатор? Или приобретете его у малоизвестного или сомнительного поставщика?

  • Вместо нормального биметаллического радиатора вам продадут полубиметаллический;
  • В коробке хорошего бренда будет находиться подделка или китайский «нонейм»;
  • Внутренние части будут выполнены из некачественной стали, которая быстро проржавеет;
  • Медный сердечник будет выполнен из трубок с тонкими стенками, которые быстро разрушатся из-за некачественной воды;
  • В местах стыков появятся протечки из-за плохой герметизации;
  • Радиатор будет изготовлен без соблюдения норм, его характеристики не будут соответствовать сертификатам.

Как вы видите, проблем может быть много. Поэтому к выбору модели, производителя и поставщика стоит относиться серьезно.

Рейтинги производителей биметаллических радиаторов отопления

Лучшие итальянские производители биметаллических радиаторов:

  1. Global;
  2. Sira;
  3. Fondital;
  4. Radena.

Лучшие российские производители биметаллических радиаторов:

  1. Royal Thermo;
  2. Rifar;
  3. Apriori;
  4. Elsothrm.

Отдельно отметим, что некоторые производители поступают нечестно. Например, многие думают что Könner – немецкая компания. А на деле, это российская фирма, которая ввозит радиаторы из Китая.

Или же, Royal Thermo – российское производство, которое выпускает радиаторы по итальянским лекалам и шаблонам. Причем качество их продукции весьма на уровне, но до настоящей Италии не дотягивает.

Надеемся, что статья была вам полезной и вы знаете какой биметаллический радиатор выбрать в вашем случае. Отдельно напоминаем, что отопительный прибор – это та вещь, которая должна служить долго и хорошо! Не забывайте оставить свой комментарий и поделиться публикацией с друзьями

vteple.xyz

Биметаллические радиаторы — отопительные системы нового поколения

Советская действительность с чугунными многосекционными батареями постепенно уходит в лету. На смену тяжелым батареям приходят новые конструкции из высокотехнологичных материалов. Современные отопительные системы монтируют с биметаллическими радиаторами – материалом 21 века.

Декоративные решетки и экраны на эти радиаторы практически не ставят.

Преимуществ у этих батарей множество:

  • отличный эстетичный вид изделий;
  • возможность решения практически любой дизайнерской идеи;
  • высокий уровень мощности;
  • способность выдерживать сильный водяной напор;
  • устойчивость к коррозии.

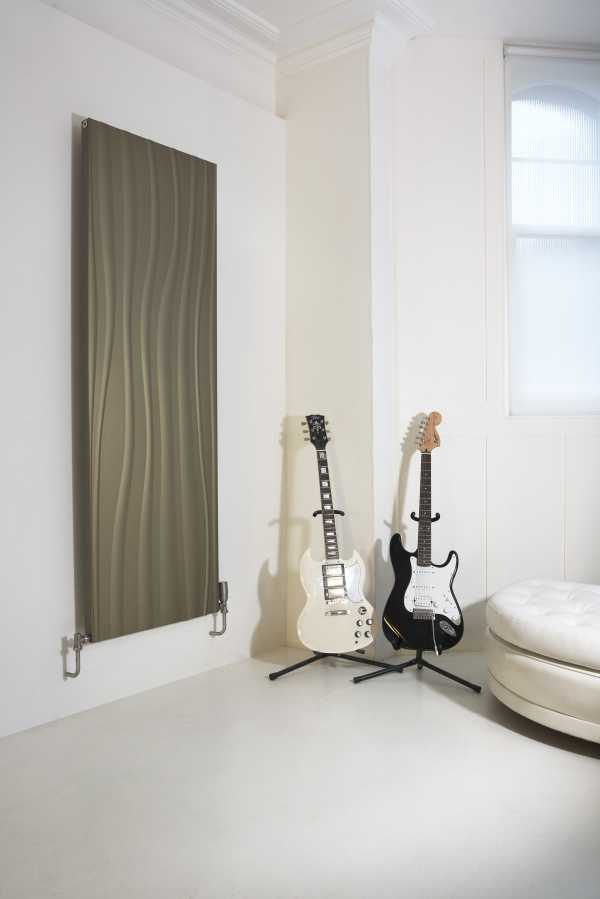

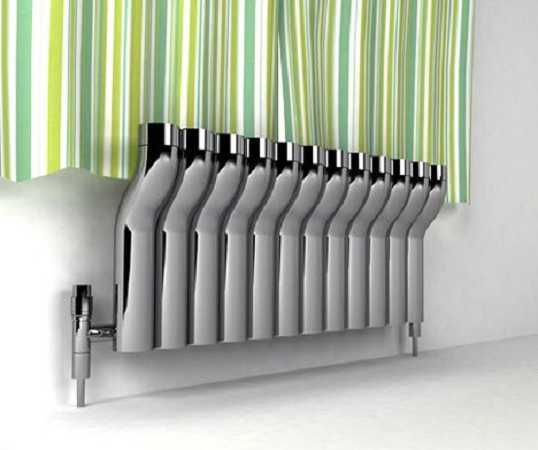

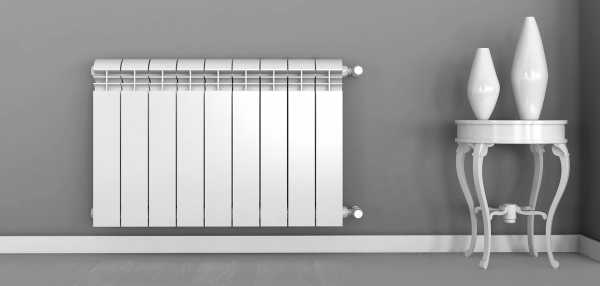

Биметаллические радиаторы отличает великолепный внешний вид

Достоинства и недостатки радиаторов нового поколения

Появившись в благоустроенных квартирах россиян лет 15 назад, биметаллические отопительные конструкции прочно вошли в жизнь людей, постепенно вытесняя с рынка традиционные варианты батарей. Конструкция биметаллического радиатора представляет собой расположенные вертикально каналы из стальных трубок, которые снаружи залиты сплавом алюминия. Отсюда название изделий – биметаллические, т.е. сочетающие в себе 2 металла (алюминий, сталь). Стальные элементы принимают на воздействие высокого давления, а алюминий отдает в помещение максимум тепла.

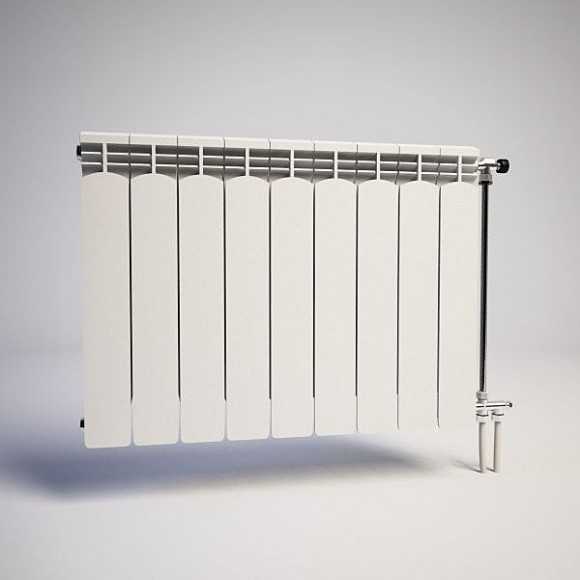

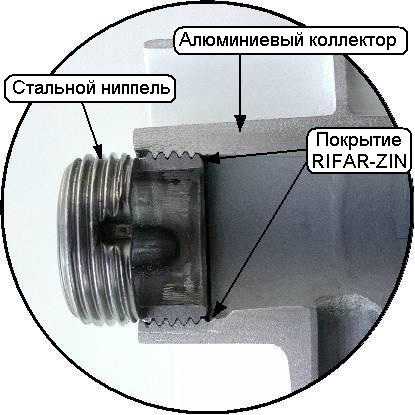

Радиатор состоит из секций, внутри которых расположены каналы из стальных трубок

Производители радиаторов выпускают также продукцию со стальными коллекторами. Такие батареи обладают повышенным эксплуатационным сроком, являются отличной профилактикой против электрохимической разновидности коррозии.

Среди основных преимуществ новых радиаторов можно отметить следующие:

  • отличная теплоотдача;
  • способность выдерживать высокое рабочее давление;
  • низкая тепловая инерционность;
  • привлекательный внешний вид;
  • устойчивость к химическому воздействию теплоносителя;
  • теплоноситель обладает небольшим объемом;
  • легкость монтажа.

Устройство биметаллического радиатора отопления

Есть у современных отопительных приборов и 2 минуса:

  1. Высокая стоимость;
  2. В сравнении с батареями из чистого алюминия меньшая теплоотдача.

Учитывая большое число преимуществ, радиаторы из стали и алюминия – самый востребованный на сегодняшний день товар на рынке при необходимости монтажа системы отопления.

↑ вернуться к содержанию

Разновидности биметаллических радиаторов

Лидерами отопительных систем как городских квартир, так и частных домов являются биметаллические радиаторы. Они уже давно обогнали стальных, алюминиевых и чугунных конкурентов. Производителям удалось совместить в этих изделиях все достижения НТП – батареи обрели компактность, легкость, эстетичный вид и простоту монтажа.

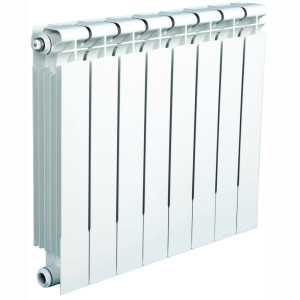

Самыми востребованными у покупателя являются секционные биметаллические батареи. Цена такого изделия напрямую зависит от числа секций. Отличительной особенностью отопительных приборов нового поколения является их эргономичность – более компактными размерами они способны отдавать гораздо больше тепла, нежели традиционные конструкции из чугуна.

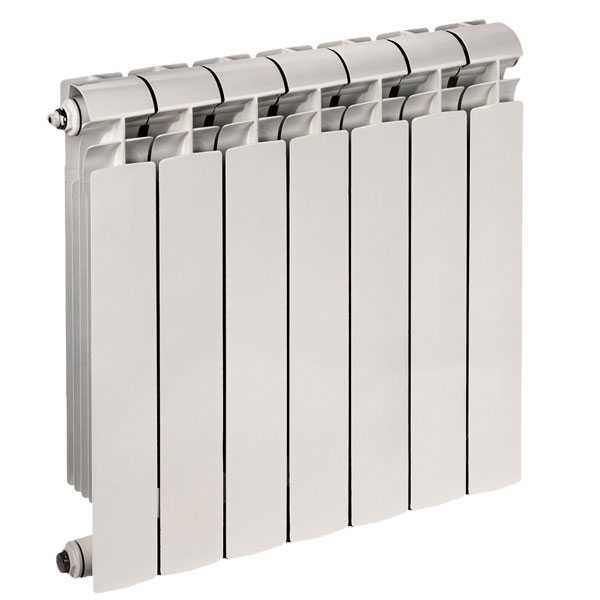

Радиатор от VIVALDO Radiatori модель Modern 500/80

Известный производитель биметаллических радиаторов – компания «VIVALDO Radiatori», в ассортименте которой представлены три самые популярные на рынке модели — Modern 500/80, Classic 350/80 и Classic 500/80. Современный дизайн, высокая надежность и приемлемая стоимость – основные характеристики этой продукции.

↑ вернуться к содержанию

Алгоритм расчета секций радиатора

Чтобы правильно рассчитать необходимое число секций на отопительном приборе, нужно учитывать 3 важные величины:

  1. Площадь отапливаемого помещения в квадратных метрах;
  2. Показатели тепловой мощности 1-й секции, которые указаны в техническом паспорте на изделие;
  3. Мощность всех отопительных приборов, приходящуюся на каждый квадратный метр площади на основе установленных нормативов (100 Ватт).

Таким образом, расчет выполняется следующим образом: площадь помещения умножается на 100 и делится на мощность одной секции. На число батарейных секций влияет также наличие стеклопакетов на окнах, высота потолков в квартире, наличие соседей сверху и по бокам.

Таблица: расчет секций для радиаторов на комнату

Рассчитывается также и число требуемых радиаторов для каждого помещения отдельно. Для небольшого пространства кухни, к примеру, хватает одной батареи. Комнаты с площадью более 25-ти «квадратов» нуждаются в большем числе радиаторов. Чтобы пространство гостиной, спальни или вестибюля обогревалось равномерно, а конвекционные потоки свободно циркулировали внутри комнаты, радиаторы монтируются практически на каждой стене. При расчетах берут за ориентир среднюю температуру теплоносителя +70°С и высоту потолка до 3-х метров.

↑ вернуться к содержанию

Монтаж биметаллических отопительных приборов

Установка современных радиаторов требуется либо при новом строительстве, либо при капитальном ремонте жилья. Простота монтажа биметаллических батарей завоевала их популярность среди домашних умельцев. Красивые внешне и прочные внутри, эти отопительные приборы прекрасно вписываются в любой интерьер.

Система отопления включает в себя сами радиаторы, а также соединяющие их стальные трубы. Все соединения обрабатываются сваркой. При этом после завершения этих работ остается минимум строительного мусора и грязи.

Монтаж отопительной системы строится на соблюдении ряда правил:

  1. Расстояние между радиатором и полом должно иметь следующие ограничения: нижний предел – от 60 до 70 мм, верхний – от 100 до 120 мм. Именно такие промежутки обеспечивают хороший теплообмен;
  2. Расстояние между батареей и подоконником не должно быть менее 55-60 мм, иначе конвекция пострадает и установка прибора осложнится недостатком места;
  3. По отношению к окну радиатор располагают «по центру»;

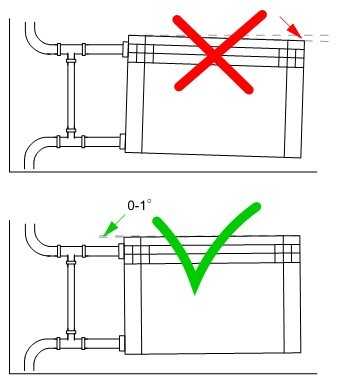

  4. Радиаторы навешиваются горизонтально;
  5. В каждом отдельно взятом помещении рекомендуется выдерживать один уровень установки батарей;
  6. Красить биметаллические радиаторы не нужно, это снижает теплоотдачу до 10-ти %.

Уход за установленными батареями прост: теплая вода, специальные моющие растворы. Нельзя пользоваться абразивными средствами и жесткими щетками.

Весь процесс установки можно условно поделить на этапы:

  • Сначала демонтируются старые отопительные приборы, готовится площадка для работ: чистится поверхность стен, намечаются места монтажа и сверлятся отверстия для кронштейнов;
  • Закрепление опорной детали в стенке осуществляется дюбелем или посредством использования цементной смеси;
  • Установка корпуса батареи требует аккуратности: навешивание происходит на прочные кронштейны;
  • После этого батарея оснащается 2-мя важными деталями: перемычкой и запорной арматурой;
  • Далее приступают к устройству трубопровода отопительной схемы.

Далее происходит подключение радиаторов к системе отопления. В каждом радиаторе должен присутствовать клапан из воздуха. Заполнение системы происходит при закрытии стабилизующего крана на 75%. Если закрутить систему наглухо, возможен гидравлический удар. Заполнение системы теплоносителем – первое серьезное испытание трубопровода на прочность. Про основные этапы гидравлического расчета системы отопления читайте в отдельной статье.

↑ вернуться к содержанию

Правила эксплуатации

Чтобы радиаторы служили долго и наполняли жилище уютным и домашним теплом, необходимо соблюдать ряд правил их эксплуатации:

  1. Чистить установленную батарею нужно дважды в течение года – перед отопительным сезоном и летом;
  2. Максимальный срок, в течение которого может быть слит теплоноситель из системы, — 14 суток;
  3. Запорная арматура открывается без резких движений;
  4. Отверстия, через которые выпускается воздух, нельзя окрашивать;
  5. Многие мастера устанавливают на свои отопительные системы насосы или закрытые расширительные баки.
↑ вернуться к содержанию

Производители биметаллических радиаторов

Биметаллические радиаторы относятся к категории дорогостоящей продукции, поэтому выбирать их нужно взвешенно и обдуманно. Одни покупатели ориентируются на такие характеристики товара, как экономичность. Другим же не жалко вложиться в покупку один раз и наслаждаться качественными батареями не одно десятилетие. Многие отечественные потребители биметаллических радиаторов отдают предпочтение изделиям итальянских заводов-производителей.

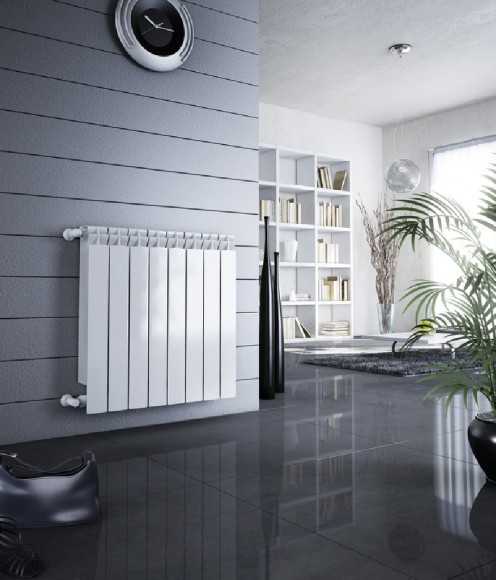

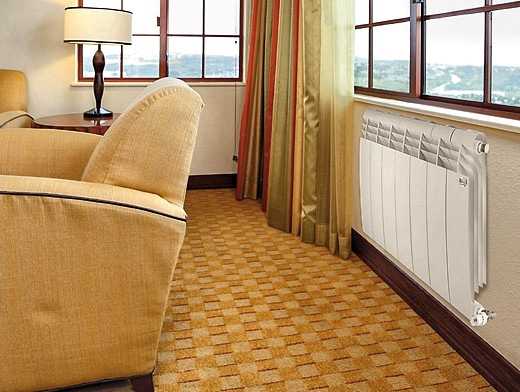

Биметаллический радиатор Sira для квартиры

Модель радиаторов «Sira» имеет итальянское происхождение. Производитель адаптировал ее под российскую действительность, поэтому такие батареи – не редкость в офисах, квартирах и частных домовладениях. Преимущество модели – визуальное отсутствие сварочных швов. Давление в такой батарее держится на отметке в 40 атмосфер.

Следующая по популярности модель — «RSBimetal». «Итальянка» обладает округлыми формами, что добавляет ей экономичности. Число секций здесь уменьшено, но это никоим образом не сказывается на уровне теплоотдачи. Давление то же – до сорока атмосфер.

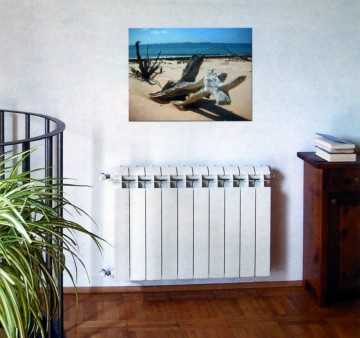

Модель радиатора Global в интерьере квартиры

Следующую модель «Global» отличает качество надежной сборки – все соединения выполнены из ниппеля. Увеличенная в диаметре стальная трубка позволяет предотвратить образование воздушных пробок. Максимальное давление в такой трубе равняется 35-ти атмосферам.

delai-remont.com
