Радиаторы отопления высокие – узкие батареи на стену в интерьере

Высокие или вертикальные радиаторы отопления

Высокие или вертикальные радиаторы – идеальное решение, если нужен нестандартный дизайнерский подход или в помещении по каким-либо причинам не хватает места под стандартные батареи.

Такое отопительное оборудование имеет небольшую ширину и значительную высоту. Подобная конструкция легко помещается в узких простенках. А для удобства монтажа некоторые модели имеют ножки.

Иногда стенку, смонтированную из высоких и узких радиаторов, используют в качестве разделителя для больших помещений. Таким способом можно решить сразу две проблемы – с качественным отоплением и зонированием квартиры или дома.

Высокие радиаторы

Разновидности

Под определением «высокий» следует понимать радиатор в пределах от одного метра и больше (всё зависит от характеристик материала). Изготавливаются такие батареи из разных материалов – у хозяев есть возможность выбрать ту модель, которая подходит по внешнему виду и эксплуатационным характеристикам.

Алюминиевые батареи имеют, действительно, солидную высоту до 2 метров. Это в основном экструзионные модели, которые не подходят для установки в квартирах из-за ограничений по рабочему давлению. Поэтому их используют только в частных домах с автономной отопительной системой.

Еще один важный момент – чувствительность металла к загрязненному теплоносителю. Чтобы продлить срок эксплуатации оборудования, следует устанавливать фильтры для очистки воды от накипи и других примесей.

Вертикальные радиаторы хорошего качества из алюминия выпускаются только европейскими брендами (Sira и Global, в частности, выпускают прочные литые изделия, подходящие для установки в квартирах). Но они имеют достаточно однообразный дизайн – производятся в виде секций, вытянутых в длину. Чтобы эффектно вписать радиатор в домашнюю обстановку, необходимо окрасить его в подходящий цвет.

Биметаллические батареи имеют высоту порядка 860 миллиметров. Назвать их по-настоящему высокими нельзя. Хотя такие изделия отличаются устойчивостью к перепадам давления и температур.

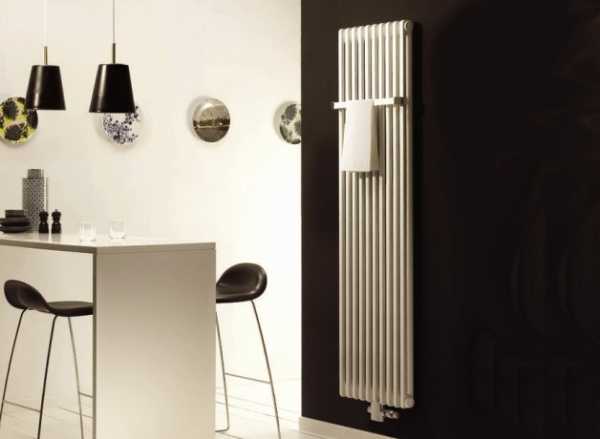

Интерьер с высокими радиаторами

Чугунные батареи относятся к ретро-классике – имеют необычный для современного дизайна внешний вид и могут украсить любое жилое помещение. Высота у таких моделей не более 980 миллиметров. Изделия с современным дизайном достигают предела всего в 585 миллиметров – такие радиаторы очень похожи на батареи советского образца.

Такие особенности размеров связаны с характеристиками чугуна. Этот материал достаточно хрупкий, но при этом обладающий высокой теплоёмкостью.

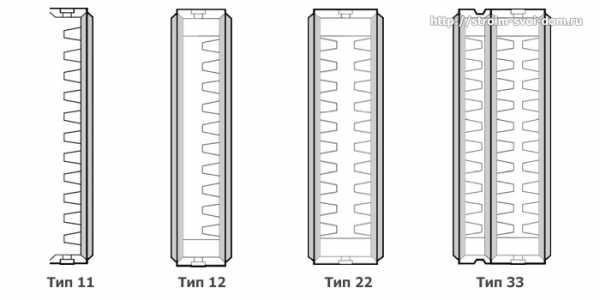

Стальные панельные батареи относятся к бюджетному варианту вертильных радиаторов. Их высота достигает 900 мм, а выпускаются такие модели в основном европейскими производителями. Есть и отечественные бренды, но выбор у них невелик.

Модели выше одного метра для стальных радиаторов большая редкость. Например, у Kermi высота достигает 2,2 метра. Выпускается два типа внешней панели – с гладкой и рифленой поверхностью. Фирма Purmo радует некоторым разнообразием модельного ряда. Этот бренд реализует радиаторы с гладкой панелью, широкими полосами (вертикальными или горизонтальными), а также имеющие стандартный дизайн или малую толщину. Высота от 1 600 до 2 200 миллиметров.

Окрашивать стальные панели в соответствии с особенностями интерьера придётся самим хозяевам. Большой плюс – это гарантия от производителя у европейских брендов. Например, Purmo гарантирует 10 лет безотказной работы.

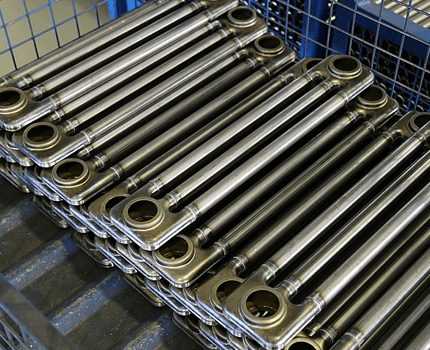

Стальные трубчатые батареи – это, действительно, высокие модели. Самый распространённый размер до 3 метров. Причём он встречается у многих производителей и в разных вариантах дизайна. Можно приобрести радиаторы с различной компоновкой труб, встроенными зеркалами, с разным сечением.

Лучший отечественный производитель таких батарей – это завод КЗТО. Популярные европейские бренды, производящие трубчатые батареи уже многие годы, – Purmo (высота до 2,3 м), Kermi (до 2 м), Zender (до 3 м).

Поз заказ покупатели могут получить любой нестандартный размер, который идеально подойдёт к конкретному помещению.

Как эксплуатировать и устанавливать?

Если говорить о большой высоте, то этому параметру больше всего соответствуют радиаторы из алюминия и стали (панельные и трубчатые модели).

И оба варианта крайне чувствительны к правилам эксплуатации! Например, алюминий несовместим с медными фитингами. А сталь быстро ржавеет от присутствия в системе пузырьков кислорода. Оба металла чувствительны к загрязнённому теплоносителю.

Центральное отопление в большинстве случаев не соответствует всем требованиям эксплуатации. А для систем автономного типа с принудительной циркуляцией вертикальные радиаторы – одно из лучших решений.

Установить такие радиаторы несложно. В комплекте поставляются крепёжные элементы и ножки, если они предусмотрены конструкцией. Устанавливается каждый радиатор строго вертикально. Подключение к системе осуществляется снизу или сбоку, в зависимости от модели. Боковой вариант не всегда подходит для системы из-за большой высоты радиатора.

Производители комплектуют радиаторы термостатами для контроля температуры и уже настроенными кранами (ничего открывать или закрывать не нужно!). Перенастройка требуется в крайних случаях, если хозяев не устраивает предустановленный производителем температурный режим.

Важно: Под нижним подключением может подразумеваться разное расположение патрубков – по центру, слева или справа. Это очень важный момент, который определяется уже имеющейся системой. И уточнять его нужно ещё на этапе формирования заказа радиаторов в магазине.

Боковое подключение возможно только, если у системы верхняя подача теплоносителя.

Боковое подключение

Ещё один важный момент – наличие автоматического или ручного клапана для регулярного удаления воздушных пробок. Если его нет, могут возникнуть проблемы с циркуляцией воды или антифриза.

С ручным клапаном придётся работать с помощью специального ключа. А добираться в верхнюю часть радиатора, учитывая его немалую высоту, не всегда удобно. Поэтому автоматические клапана – лучшее решение проблемы с воздушными пробками.

Похожие статьи:

heatheat.ru

видео-инструкция по выбору своими руками, особенности узких, биметаллических радиаторов отопления, цена, фото

Существующие стандарты на отопительные приборы не ограничивают размеры батарей. Поэтому в последнее время на рынке появились высокие радиаторы отопления, которые обладают некоторыми достоинствами перед стандартными приборами. Ниже мы ознакомимся с их особенностями, видами и основными параметрами.

Вертикальный радиатор

Общие сведения

Несмотря на отсутствие каких-то строгих рамок, ограничивающих размеры отопительных приборов, производители чугунных батарей выпускают изделия стандартных размеров и не спешат порадовать покупателей нестандартными типоразмерами своей продукции. Поэтому высокие (вертикальные) батареи появились только когда на рынке стали продавать приборы, выполненные из альтернативных материалов – алюминия и стали.

Это существенно расширило возможности организации индивидуальных отопительных систем. Причем высокие приборы не только создают эффективную тепловую завесу, но и могут применяться дизайнерами для воплощения различных идей по оформлению интерьера.

Единственное, следует учитывать, что низкие радиаторы являются более эффективными, так как обогревают нижнюю часть помещения. Это приводит к интенсивной конвекции воздуха и более равномерному нагреву пространства.

Виды высоких батарей

В настоящее время высокие батареи, собственно, как и приборы стандартных типоразмеров, различаются в первую очередь материалом, из которого выполнены.

По этому параметру они делятся на:

• Чугунные;
• Алюминиевые;
• Биметаллические;
• Стальные.

Ниже подробней ознакомимся с их особенностями.

Чугунная батарея DEMRAD

Чугунные

Прежде всего следует сказать, что чугунные радиаторы нестандартных размеров встречаются довольно редко. Наиболее распространенными из них являются приборы от турецкого производителя DEMRAD. Эта компания отказалась от дизайна прошлого века и предложила покупателям художественное литье.

Благодаря этому чугунные радиаторы их производства служат не только приборами для обогрева, но еще и элементами украшения интерьера. Что касается размеров, то наиболее высокие батареи обладают следующими параметрами:

Параметры	Значение, мм
Межосевое расстояние	800
Глубина	203
Высота	954

На фото – пример использования батареи DEMRAD в интерьере

Данные размеры достаточно внушительные – одна секция вмещает в себя более трех литров теплоносителя.

С этой особенностью связаны некоторые недостатки отопительного прибора:

• Как показывает практика, прогнать с высокой скоростью такое количество жидкости не получается. В результате в процессе эксплуатации прибор быстро засоряется, поэтому регулярно нуждается в прочистке.
• Одна секция сама по себе весит более 13 кг. Можно только представить, сколько будет весить радиатор, заполненный теплоносителем. Поэтому такие приборы не предназначены для монтажа на стену, поэтому, производитель снабжает их ножками.
• Приборы рассчитаны на рабочее давление в системе в 10 атм. Поэтому они не выдерживают гидроудары, которые присущи нашим централизованным системам отопления.

Совет!
Прочистить батареи отопления можно своими руками при помощи специальных жидкостей, которые заливаются в систему.

Кроме того, следует отметить, что эти приборы обладают относительно низкой теплоотдачей, что связано с особенностью самого материала. Поэтому их установка обычно продиктована скорей дизайнерскими задумками, а не практическими соображениями.

Пример алюминиевой вертикальной батареи

Алюминиевые

Ограничения размеров радиаторов в данном случае накладывает лишь высота потолков. Горизонтальное положение обеспечивает компактные размеры. Поэтому чаще всего их устанавливают в узких коридорах и помещениях.

Наиболее распространенными среди таких радиаторов являются итальянские батареи от компании GLOBAL. Они имеют следующие параметры:

Параметры	Значение
Высота	2046
Теплоотдача	433 Вт

Алюминиевые радиаторы обладают множеством достоинств:

• Имеют небольшой вес.
• Не подвержены коррозии.
• Обладают хорошей теплоотдачей.

Однако, их нельзя подключать к централизованным системам отопления, так как они не рассчитаны на высокое давление.

Кроме того, обладают и другими некоторыми недостатками:

• Высокая цена.
• В системе должен использоваться чистый теплоноситель, иначе они быстро засорятся.

Поэтому алюминиевые батареи годятся для использования лишь в частных домах, либо квартирах с автономными системами отопления. Что касается их монтажа, то он осуществляется при помощи кронштейнов или монтажных планок, т.е. также, как и установка радиаторов обычных размеров.

Биметаллический вертикальный радиатор

Биметаллические

Высокие биметаллические радиаторы отопления во многом схожи с алюминиевыми аналогами, однако, являются более прочными, благодаря чему подходят для использования в централизованных системах. Их особенность заключается в том, что все каналы выполнены из стали, а оребрение – из алюминия.

В остальном же они аналогичны рассмотренным выше алюминиевым приборам.

Обратите внимание!
Биметаллические радиаторы можно встретить в продаже как высокие, так и низкие.
Последние обычно в два раза ниже традиционных, но при этом шире, что обеспечивает повышенную их эффективность.

Трубчатый стальной радиатор

Стальные

Стальные дизайн-радиаторы являются наиболее востребованными, что связано с широкими возможностями художественного исполнения этих изделий. Причем на рынке существуют такие приборы как зарубежного, так и отечественного производства.

Как правило, их высота достигает двух метров. В качестве материала для этих батарей применяют толстостенные трубки, что позволяет им выдерживать давление до 25 атмосфер.

Эти изделия также немного весят, в сравнении с чугунными аналогами, и при этом обладают лучшей теплоотдачей. К примеру, прибор шириной 490 мм и высотой в два метра по теплоотдаче соответствует 14-ти стандартным секциям чугунного радиатора.

Обратите внимание!
Инструкция по монтажу вертикальных радиаторов предполагает их расположение сбоку от окна или на сплошных стенах.

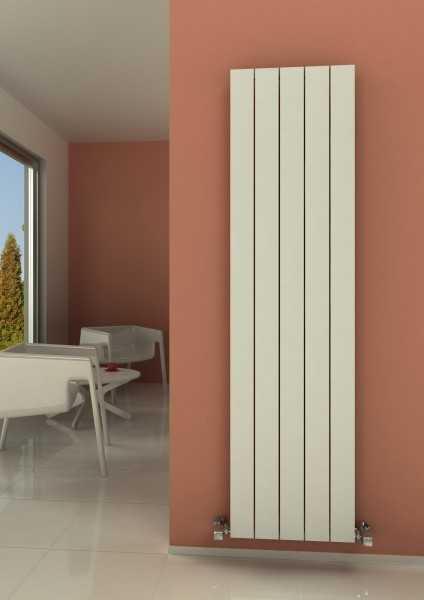

Вертикальная стальная панель

Следует отметить, что стальные батареи могут быть не только трубчатыми, но и панельными. Последние также являются достаточно прочными и эффективными, при этом стоят дешевле.

Вот, пожалуй, и все основные моменты, которые следует знать при выборе вертикальных батарей.

Вывод

Высокие и узкие радиаторы отопления обладают своими достоинствами и недостатками, при этом последние явно выигрывают в плане декоративности. Кроме того, они являются практичным решением для узких комнат и коридоров. Однако, при выборе следует учитывать особенности различных их видов, с которыми мы ознакомились выше.

Из видео в этой статье можно получить дополнительную полезную информацию по озвученной выше теме.

gidroguru.com

Вертикальные радиаторы отопления с нижней подводкой

Как известно, отопительные приборы следует размещать ниже оконных проемов, сквозь которые в помещение поступает наибольшее количество холода. Но что если традиционный способ размещения неприемлем? Например, когда вместо привычной наружной стены на всю высоту установлены витражи либо в связи с высокими требованиями к дизайну интерьера. Выйти из положения в такой ситуации помогут вертикальные радиаторы отопления, о них и пойдет речь в данной статье.

Конструктивные особенности

Поскольку подобные обогреватели были придуманы с целью размещения на свободных участках стен, то основное отличие вертикальных радиаторов от традиционных – это небольшая ширина при значительной высоте. Если говорить о типах приборов, то на рынке присутствуют как секционные модели, так и моноблочные неразборные батареи. В остальном они мало отличаются от горизонтальных, что можно увидеть из списка материалов, из которых изготавливаются вертикальные батареи:

• сталь;
• алюминий;
• камень.

Кроме перечисленных выше, существуют и медно-алюминиевые нагреватели вертикального типа. Также
некоторые производители предлагают чугунные и биметаллические секционные радиаторы с межосевым расстоянием до 900 мм. Их можно отнести к высоким отопительным приборам, но к вертикальным – вряд ли.

В силу особенностей установки в подавляющем большинстве нагревателей вертикального типа предусматривается нижняя подводка подающего и обратного трубопроводов. Это и понятно, скрытая прокладка подводящего трубопровода для верхнего подключения сопряжена со многими трудностями, а в некоторых случаях она просто невозможна. Более всего в процессе монтажа вертикальных радиаторов используются разновидности нижнего присоединения в систему отопления, как показано на схеме.

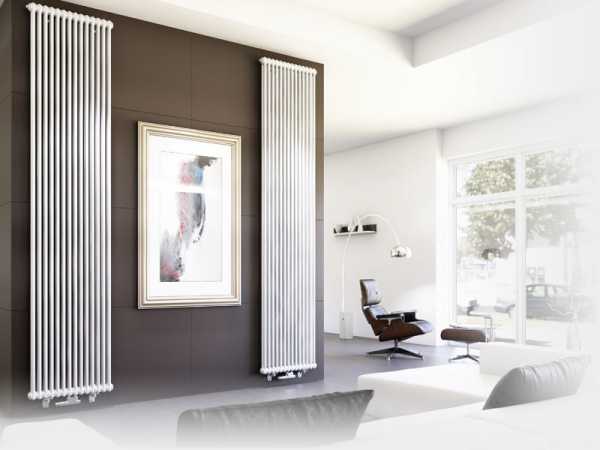

Высокие батареи отопления в интерьере

Радиаторы, сделанные из алюминия, обладают всеми достоинствами, присущими их горизонтальным «собратьям», при этом внешне они создают видимость цельной панели. Как правило, алюминиевые вертикальные радиаторы отопления с нижней подводкой имеют максимальную высоту 1800 мм и выпускаются на заводах, находящихся за рубежом.

Кроме того, модели некоторых производителей (например, Regulus Sollarius Decor) имеют конструкцию, где трубчатый каркас для протока теплоносителя изготовлен из меди, а к нему для лучшей теплоотдачи прикреплены ребристые рассеиватели из алюминия. Из него же сделан корпус отопителя, окрашиваемый в выбранный из широкой гаммы цвет. Батареи из алюминия отлично смотрятся в интерьере любых комнат, оформленных в современном стиле. Не стоит забывать и о том, что помимо эстетического аспекта, алюминиевые изделия обладают главным преимуществом над всеми остальными водяными радиаторами – высокой теплоотдачей.

Алюминиевые вертикальные радиаторы

Наибольшее распространение получили трубчатые вертикальные радиаторы из различных марок стали, в том числе и нержавеющей. Это обусловлено тем, что сталь – очень удобный в обработке материал, обладающий высокой прочностью и теплопроводностью. Изделиям из металла можно придать какую угодно форму, дизайн и цвет, поэтому на данный момент разновидностей стальных настенных нагревателей существует столько, что перечислить их все не представляется возможным.



Трубки для теплоносителя в стальных вертикальных батареях могут располагаться как горизонтально, так и вертикально, в виде традиционных секций. Форма сечения трубок – круглая, прямоугольная и даже овальная, а само изделие может принять любую необходимую конфигурацию и окраситься в какой угодно цвет. Проще говоря, металлический отопительный прибор можно гармонично вписать в интерьер того или иного помещения.

Верх оригинальности – декоративные отопительные приборы из камня. Это индивидуальные изделия, не встречающиеся на рынках и в магазинах, поскольку изготавливаются штучно и под заказ. Помимо непередаваемого внешнего вида их отличает массивность и большая инерционность. Требуется немало времени и тепловой энергии, чтобы основательно прогреть камень, зато потом он выполняет роль теплоаккумулятора, долго отдавая тепло после отключения его источника.

Стоит отметить, что отопление помещения каменными батареями – это очень красиво, но не слишком эффективно. Тут не помешает устроить парочку дополнительных нагревателей, например, внутрипольных конвекторов либо других скрытых средств воздушного отопления.

Если не останавливаться лишь на водяных системах обогрева, то в категорию вертикальных следует включить и электрические инфракрасно – конвективные обогреватели настенного типа. Во многих случаях они столь же замечательно могут влиться в интерьер, как и водяной вертикальный радиатор. В электрических обогревателях этого класса встроено 2 вида элементов, обеспечивающих передачу лучистого и конвективного тепла в комнату: передняя панель с длинноволновым инфракрасным излучателем и теплообменник для подогрева воздуха.

Плюсы и минусы вертикальных радиаторов

Вертикальные радиаторы с нижним подключением обладают главным достоинством – возможностью установки на любом свободном участке перегородки или стены, с этой целью они и придуманы. На рынке имеется широчайший ассортимент подобных изделий, выбрать можно на любой вкус и под какой угодно дизайн помещения. При этом батарея послужит не только обогревателем, но и дополнительным украшением комнаты.

Второе несомненное преимущество – прогрев лучистым теплом всей зоны в рост человека. То есть, алюминиевый или стальной трубчатый радиатор высотой 2 м, смонтированный как можно ближе к полу, будет распространять инфракрасное тепло по комнате на всю свою высоту. Только для интенсивного выделения лучистой составляющей требуется одно условие: теплоноситель должен нагреваться до температуры не менее 50 ºС.

И последнее – функциональность. На самом деле вертикальная батарея отопления может не просто служить элементом декора, но и выполнять какую-то функцию. Например, среди множества предлагаемых изделий есть модели с полотенцесушителем, вешалкой для одежды, зеркалом и так далее. Теперь о недостатках, коих также немало:

1. Высокая стоимость. Даже самый простой вертикальный прибор обойдется дороже традиционного той же мощности.
2. Воздушная подушка у потолка. Слишком высокий радиатор создает слабое конвективное движение воздуха в пространстве помещения. Выход из положения – использование дополнительных источников нагрева с принудительной циркуляцией воздуха.
3. Большой вес. Особенно это касается стальных высоких батарей, их не ко всякой перегородке можно подвесить. В общепринятых гипсокартонных системах для этой цели нужно заблаговременно предусматривать закладные детали.
4. Сложность монтажа и подключения. Она неизбежна, когда все крепления, подвесы и присоединения необходимо максимально скрыть.
5. Пониженная теплоотдача. Столь высокие батареи не в состоянии прогреваться равномерно, что влечет за собой некоторое снижение эффективности.

Заключение

Выяснилось, что недостатков у вертикальных нагревателей чуть больше, чем достоинств. Но что значат все эти минусы, когда на кону стоит главное – красота? К тому же никаких фатальных проблем здесь не существует, все упирается в финансовые возможности домовладельца. Хотя есть ситуации, когда вместо вертикальных батарей есть смысл поставить обычные высокие биметаллические радиаторы отопления, что обойдется дешевле. Этот вопрос лучше обсудить со специалистом – дизайнером интерьеров.

cotlix.com

Радиаторы отопления размеры по высоте и длине

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

• расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
• расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Post navigation

Размеры радиаторов отопления по высоте и ширине, как рассчитать

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

• размеры отопительных радиаторов;
• степень теплоотдачи одной секции;
• максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции – 93 миллиметра;
• глубина – 140 миллиметров;
• высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: “Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты “).

Типичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции – 80 миллиметров;
• глубина 80-100 миллиметров;
• высота – 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний – 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина – 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.
Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

• высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
• глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

• высота секции 880 миллиметров;
• глубина 95 миллиметров;
• длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний – 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: “Вертикальный радиатор отопления – стильно и эффективно “).

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.
Выбор, учитывая размеры радиаторов отопления, детали на видео:

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

• 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
• 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
• 3. Ключ для крана
• 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
• 5. Радиаторные заглушки (глухие пробки).
• 6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

• Предельное рабочее давление – 20 бар.
• Давление при испытании прибора – 37,5 бар.
• Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 – расстояние между осями 200 мм:

* Все данные взяты из официальных источников производителей.

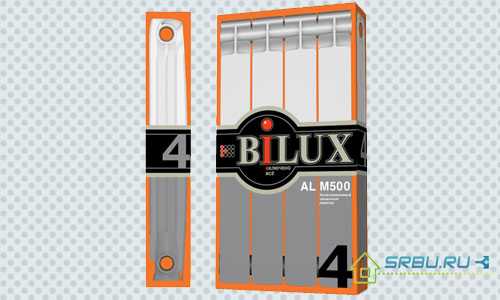

Алюминиевые радиаторы Climatic Control Corporation LLP

Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).

В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.

Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо. Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Fondital

Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские – ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.

Расстояние между осями:

• 35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
• 50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).

• Предел рабочего давления – 16 бар.
• Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
• Предел температуры воды – 120 °С.

Характеристики радиаторов Calidor Super 350 S4 – межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Faral S.p.A.

Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.

Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.

• Предел рабочего давления – 16 бар.
• Предел давления испытания – 24 бара.
• Предел температуры воды – 110 °С.

Размеры и характеристики радиаторов FARAL Green HP 350 – расстояние между осями 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Global

Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.

• Предельное рабочее давление – 16 бар.
• Давление опрессовки – 24 бар.
• Предельная температура горячей воды – 110 °С.

Размеры и характеристики радиаторов Global VOX 350 – межосевое расстояние 350 мм:

* Все данные взяты из официальных источников производителей.

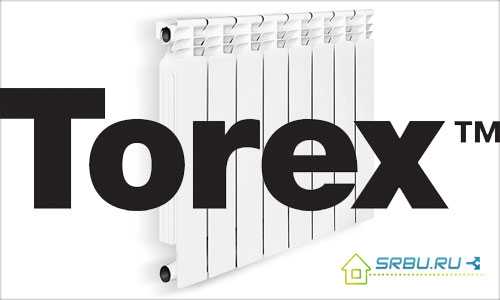

Алюминиевые радиаторы Torex

Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.

• Предел рабочего давления – 16 бар.
• Предел давления испытания – 24 бара.
• Предел температуры – 110 °С.
• Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).

Размеры и характеристики радиаторов Torex B 350 – межосевое расстояние – 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Rifar

Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum – это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.

• Рабочее давление не более 20 атм;
• Максимальная температура теплоносителя 135 0 С;
• pH воды 7 – 8,5;

Размеры и характеристики радиаторов Rifar Base – серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

• Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
• Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
• Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Популярные

Copyright © 2017 – SRBU.RU Перепечатка материалов запрещена!

Войдите на сайт используя:

Или введите свой логин и пароль:

Источники: http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://teplospec.com/radiatory-batarei/razmery-radiatorov-otopleniya-po-vysote-i-shirine-kak-rasschitat.html, http://srbu.ru/otoplenie/125-razmery-alyuminievykh-radiatorov-otopleniya.html

teplosten24.ru

Размеры радиаторов отопления: высокие, низкие, плоские, узкие

Чтобы правильно произвести расчет количества, размеров и мощности устанавливаемых отопительных приборов в помещении нужно точно знать площадь данного помещения, после чего легко подсчитать эффективность обогрева радиаторами.

Также важно учитывать теплоотдающую поверхность, его закрытость кожухом или решеткой.

Чаще всего местом установки отопительных приборов выбирают пространство под оконным проемом, а следовательно, их размеры должны примерно соответствовать ширине окна, и не быть выше подоконника.

Расчет количества батарей отопления

Расчет производят, учитывая несколько факторов:

• площадь отапливаемого помещения, цифры будут точнее, если рассчитывать кубический объем воздуха помещения, который следует прогреть;
• площадь наружной нагревательной поверхности, отдающих тепло в помещение, обеспечивающей циркуляцию теплового потока;
• рабочий температурный режим.

Если не требуется особой точности, можно применить старый проверенный способ.

Расчет секций радиаторов на примере радиаторов «CONDOR»

Первоначально высчитываем площадь квартиры, но не объем.

Затем, если радиаторы секционные, требуемое количество берем из расчета: одну секцию на два квадратных метра.

Теперь посчитываем общее количество и к полученному результату добавляем 10% от полученной суммы, это на компенсацию потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье «Как самостоятельно произвести расчет радиаторов отопления»

Выбор габаритов

Габариты устанавливаемых батареи подбирают согласно тепловой мощности, вырабатываемой ими. Ведь если тонкие радиаторы отопления, как обычно располагать под окнами, то необходимо выдержать следующие размеры.

• расстояние от верха до подоконника не допускается делать меньше 100 мм;
• расстояние от нижнего ребра до поверхности пола не меньше 60 мм.

Этими размерами регулируют допустимую высоту изделия.

Предпочтительно выбирать такую ширину батареи отопления, чтобы они перекрывали ширину окна на 50-75%.

Узкие радиаторы отопления, устанавливаемые обычно в нише под окном, могут не сформировать тепловой завесы — не смогут отсечь поступление холодного воздуха, опускающегося вдоль боков прибора.

Подсчет количества секций

Знание высоты радиатора и его тепловой мощности позволяет правильно выбрать определенную модель, или количество секций, если это секционный отопитель.

Если отопительного прибора, точно подходящего под требуемые параметры, нет в наличии, то выбирают прибор большей мощности — занижать мощность нельзя!

Когда высота подоконника не позволяет использовать прибор обычных размеров, то выбирают низкие радиаторы отопления. Более длинный, низкий отопительный прибор равномернее распределяет тепло, а тепловая завеса создаваемая им плотнее.

Высокие батареи отопления устанавливают в помещениях, где не поместятся обычные отопительные приборы, но требуется прогреть большой объем воздуха.

Обычно это спортивные, промышленные помещения, здания с узкими стенами и высокими потолками.

Учитывая сложные характеристики работы, высокие радиаторы выпускают нескольких типоразмеров.

• тип R — боковое подключение;
• тип RD – нижнее подключение.

У высоких батарей очень большая тепловая отдача и высокие конвекционные параметры. Высоты радиаторов: 760, 940 и 1120 мм, диапазон по ширине от самого узкого в 400 мм до самого широкого в 1400 мм. Стандарт глубины – 90 мм.

Оптимальные схемы установки отопительных приборов

Однотрубная система разводки теплоносителя позволяет заметно снизить затраты при установке радиаторов и их подключении, но при этой системе необходимо обязательное наличие байпасной линии.

Клапаны выпуска воздуха устанавливают в верхних точках. Клапан автоматически выпускает воздух, а при поступлении воды перекрывается ее давлением.

Наличие запорного клапана, называемого детентором, позволяет на пути циркуляции теплоносителя создавать барьер, увеличивать теплоотдачу. Также запорный клапан необходим при проведении демонтажных работ.

Если производится однотрубная система разводки, то эффективнее подключать его диагонально, то есть подведение теплоносителя осуществляется вверху слева, а отведение внизу справа.

Можно и наоборот. Главное, чтобы подключение не производилось с одной стороны, тогда происходит снижение до 10% теплоотдачи.

Нижнее подключение оправдывает себя, когда устанавливают маленькие радиаторы отопления , или стальные панельные, при подключении отопительного прибора с одной стороны.

x-teplo.ru

Какие радиаторы отопления лучше? Плюсы и минусы различных видов.

Еще совсем недавно все дома обогревались при помощи привычных чугунных радиаторов отопления. Сегодня ситуация изменилась и на смену им пришли алюминиевые, стальные и  биметаллические радиаторы отопления т.е. появился выбор.

Давайте рассмотрим преимущества и недостатки каждого вида, попытаемся определить какой из них лучше подходит для квартиры или загородного дома и произведем расчет радиаторов отопления.

Чугунные радиаторы отопления

Чугунные батареи устанавливались во всех типовых квартирах. Сейчас они так же пользуются спросом, правда в меньшей степени, в основном для многоквартирных домов.

Минусы.

Чугунные радиаторы отопления обладают высокой инертностью т.е. они долго разогреваются при подаче тепла и так же долго остывают. Необходимо учесть, что одна такая чугунная секция имеет объем 1,45 литров, что является минусом, особенно для загородных построек.

Существенным недостатком является то, что для таких батарей опасны гидроудары, потому что чугун сам по себе довольно хрупкий материал. Среднее значение давления, который могут выдержать чугунные батареи равняется 9 кг/см² при температуре 130⁰С.

Внешний вид оставляет желать лучшего, поэтому часто их закрывают специальными экранами, для более эстетичного вида. Они требуют постоянной окраски, т.к. чугун снаружи постоянно ржавеет. Имеют большой вес и неудобны в эксплуатации.

Плюсы.

К положительным свойствам можно отнести цену и возможность наращиваний дополнительных секций.

Чугунные радиаторы стойки к коррозии, обладают высокой теплопроводностью. Одна чугунная секция выдает тепла на 160 Вт.

Алюминиевые радиаторы отопления

Алюминиевые  батареи обладают хорошей теплоотдачей, около 190 Вт и низкой инертностью т.е. способны быстро нагреваться при подаче тепла. Могут выдерживать рабочее давление около 20 атмосфер, поэтому их можно устанавливать при централизованном отоплении. Есть возможность нарастить отдельные секции, если это необходимо.

Для частного застройщика немаловажным является то, что одна алюминиевая секция имеет объем около 0,37 л, что позволяет экономить на обогреве воды или антифриза в системе отопления.

Алюминий по свойствам является мягким металлом, поэтому он чувствителен к различным твердым, мусорным частицам. В основном это актуально для домов с центральным отоплением. Для частного застройщика это не особенно важно. Но все же если вы остановили выбор на алюминиевых радиаторах отопления, то рекомендуется вместе с ними установить дополнительные фильтры для сбора различной грязи в системе.

Алюминиевые радиаторы различаются процессом изготовления. Бывают литые и штампованные. Штампованные батареи не рекомендуется ставить в домах с центральным отоплением т.к. они чувствительны к качеству теплоносителя.

Алюминий является химически активным металлом из этого следуют некоторые недостатки. При соприкосновении с другими металлами на месте соединения может образоваться так называемая гальваническая пара. В этом месте происходит коррозия металла. Для этого различные части отопительной системы соединяют между собой при помощи переходников, которые не дают соприкасаться металлам напрямую, а следовательно предотвращают процесс коррозии.

Если в качестве теплоносителя вы используете антифриз, то высока вероятность появления коррозии внутри батареи т.к. он вступает в реакцию с алюминием, что снижает КПД. Поэтому такие радиаторы лучше использовать в загородном коттедже, где теплоносителем является вода.

Внутренняя часть алюминиевых радиаторов при нагреве, вступают в реакцию с теплоносителем и со временем начинает выделяться и скапливается водород. Для того чтобы водород не задерживался в трубах, ставят специальный клапан, который потихоньку его стравливает.
Алюминиевые радиаторы отопления имеют эстетичный вид и не требуют дополнительной окраски.

Плюсы:

• высокий КПД;
• элегантный дизайн;
• выдерживает высокое давление;
• малый вес секции.

Минусы:

• возможная коррозия при некачественном антифризе;
• необходимо удалять воздух при помощи клапана.

Стальные радиаторы отопления

Обладают хорошей теплоотдачей, почти такой же как у алюминиевых, и низкой тепловой инерцией, т.е. обладают высоким КПД. Очень удобны при монтаже т.к. оснащены крепежами, различными подвесками. В качестве теплоносителя можно использовать как воду, так и антифриз.

Производятся стальные батареи в виде отдельных панелей, поэтому возможности нарастить отдельную секцию в отличие от алюминиевых и чугунных нет. Необходимо сразу подбирать необходимую длину.

Стальные радиаторы отопления состоят из оболочки, которая представляет из себя стальное полотно. Внутри находятся медные трубки, которые соединены между собой сетчатыми пластинами, повышающими коэффициент теплоотдачи.

Из-за своей конструкции, стальные радиаторы также называют панельными.

Плюсы:

• безынерционный радиатора;
• высокая теплоотдача;
• не требуют дополнительной окраски;
• оптимальная цена.

Минусы:

• нет возможности нарастить отдельные секции.

По своей конструкции, панельные стальные радиаторы делятся на несколько типов. Отличие между типами состоит в количестве панелей и межпанельных пластин.

На рисунке приведен вид сверху для различных типов панельных радиаторов, на котором более наглядно видны различия.

Как вы понимаете, чем выше тип панельного радиатора, тем он более мощней. Но не все так просто. Предлагаем вам посмотереть небольшое видео на эту тему, где расказывается, на что стоит обращать внимание при выборе.

Биметаллические радиаторы отопления

Биметаллические радиаторы отопления как понятно из названия состоят из двух металлов и сочетают их лучшие свойства.

Как правило, имеют стальную середину, которая позволяет выдерживать высокое давление, а так же алюминиевую оболочку, обладающую высокой теплоотдачей.

Можно устанавливать в систему с центральным отоплением.

Такие биметаллические батарей имеют современный дизайн, быстро нагреваются и охлаждаются, обладают высоким КПД.

По внешнему виду мало чем отличаются от алюминиевых радиаторов.

Плюсы биметаллических радиаторов:

• высокая теплоотдача;
• выдерживает высокое давление;
• современный дизайн;
• большая надежность;

Недостатки:

Расчет радиаторов отопления

Для того чтобы правильно рассчитать количество необходимых секций, необходимо знать некоторые справочные данные. Эти данные показывают, какое количества тепла нужно потратить, чтобы в помещении было тепло. Все значения приводятся для площади 10 м².

• Для панельного дома необходимо 1,7 кВт;
• Для кирпичного дома 1 кВт;
• Для угловых комнат эти данные умножаем на коэффициент 1,2.

Теперь можно с легкостью рассчитать необходимое количество секции радиатора отопления.

Пример: Комната 15 м², угловая, кирпичный дом. Делим площадь 15 м² на расчетную площадь 10 м² и умножаем на 1 кВт.

15м²/10м²*1кВт=1,5 кВт.

Т.к. у нас угловая комната то это значение необходимо умножить на коэффициент 1,2. Получаем что для обогрева такого помещения необходимо 1,8 кВт тепла. После чего необходимо подобрать необходимый радиатор отопления. Эти данные должны содержатся в паспорте для батарей. Приведем лишь некоторые примерные мощности для различных радиаторов.

• чугунный — 160 Вт одна секция;
• алюминиевый — 190 Вт одна секция;
• стальной  — 450-5700 Вт для всей панели;
• биметаллический — 200 Вт одна секция.

Получается, что если вы остановились на биметаллических радиаторах отопления то вам понадобится 1,8 кВт/0,2 кВт=9 секций. Возьмите еще запас в одну секцию т.к. уменьшить температуру в помещение легче, чем устанавливать дополнительную секцию.

Что залить в систему отопления

Такой вопрос возникает только у частных застройщиков, потому что только у них есть выбор. Что лучше заливать воду или антифриз, зависит от котельного и насосного оборудования, теплообменников, труб отопления и т.д.

Вода является самой дешевой и доступной жидкостью. Она используется для обогрева и в частном и многоэтажном строительстве, но она имеет ряд недостатков.

Она должна эксплуатироваться при положительных температурах. При заморозке может произойти пробой труб, котла и т.к., что приведет к выходу из строя всего отопления. Поэтому если вы отключаете обогрев дома, то придется слить всю воду из системы.

Вода, которая используется для отопления, как правило, не дистиллированная и имеет множество различных примесей. При нагревании происходит различные химические реакции, что приводит к появлению солей на внутренней поверхности труб и отопительных радиаторов. В следствии чего теряется эффективности и снижается КПД.

В отоплении где используется вода можно установить любой тип радиаторов: чугунные, алюминиевые, стальные, биметаллические.

Основным свойством антифриза является замерзание при более низких температурах по сравнению с водой. Срок службы около 10 отопительных сезонов, после чего его лучше заменить.

При таком отоплении нельзя использовать элементы содержащие цинк, т.к. он будет распадаться и оседать на внутренних стенках труб, котлов, батарей и т.д.

Еще раз напомним, что если вы используете антифриз, лучше не устанавливать алюминиевые радиаторы отопления, а вместо них приобрести стальные или биметаллические радиаторы отопления, можно конечно использовать и чугунные, но они все больше уходят в прошлое.

stroim-svoi-dom.ru

Стальные радиаторы отопления: виды, характеристики, достоинства

Одной из приоритетных составляющих уюта помещения является комфортная температура, достижение и поддержание которой было бы невозможным без наличия качественных батарей. Самыми востребованными считаются стальные радиаторы отопления, отличающиеся хорошей тепловой инерцией, высокой надежностью и теплоотдачей.

На рынке представлены разные модификации таких батарей. Прежде чем выбрать подходящий вариант, необходимо разобраться в конструктивных и эксплуатационных особенностях каждого вида, согласны?

В статье подробно изложены преимущества и недостатки стальных радиаторов разного типа, описаны способы подключения отопительных приборов и приведены рекомендации по их выбору.

Чтобы облегчить задачу, мы подготовили обзор отечественных и зарубежных производителей, чья продукция зарекомендовала себя с положительной стороны и пользуется стабильным спросом у покупателей.

Содержание статьи:

Из каких материалов делают батареи?

Радиаторы не только помогают создать приятный температурный режим в помещении, но и могут стать настоящим украшением комнаты. Они кардинально отличаются друг от друга материалом изготовления.

На рынке отопительного оборудования большим спросом пользуются следующие варианты:

• алюминиевые;
• биметаллические;
• чугунные;
• медные;
• стальные.

присущи легкий вес и современный внешний вид. Характерной чертой являются экономичность затрачиваемых на разогрев энергоресурсов и простота проведения монтажных работ. Благодаря тонким стенкам батарей достигается быстрый разогрев и высокий уровень теплоотдачи.

Отличительная особенность эксплуатации панельных приборов состоит в отсутствии в контурах скачков давления, гидроударов и перепадов температур, которые присущи центральным системам отопления особенно в период проверки и запуска

– это модели, для изготовления которых использованы сталь и алюминий. Удачная комбинация металлов обеспечивает быстрый разогрев и увеличивает способность противостояния к барическим нагрузкам. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.

характеризуется высокой степенью теплоотдачи, надежностью и долговечностью. Это непритязательные контуры, как у старинных, хорошо известных с советских времен моделей МС-140. Также выпускают и более респектабельные модели с модернизированными и видоизмененными поверхностями, сглаженными внутри и снаружи.

Медные батареи долговечные, но отличаются достаточно высокой ценой. Поэтому они используются довольно редко.

Стальные теплообменные приборы характеризуются простотой конструкции, которая способствует обеспечению конвекционного обогрева помещения.

Для более детального знакомства со стальными радиаторами необходимо разобраться с их классификацией по типам, ознакомиться с техническими характеристиками, особенностями монтажных работ и эксплуатации.

Основные виды стальных радиаторов

Сталь идеально подходит для изготовления радиаторов, благодаря гибкости, прочности, пластичности, износостойкости. Эти приборы могут отличаться своей формой и конструкцией. По принципу устройства их можно разделить на трубчатые и панельные.

Что касается трубчатых стальных радиаторов, то они состоят из прямоугольных или круглых труб, а панельные – из 1-2-3 панелей. Для принятия решения по выбору оптимального типа отопительного прибора нужно полностью разобраться с техническими и конструкционными особенностями каждого из них.

Панельные приборы отопления

Панельные приборы успешно сочетают в себе функции конвектора и радиатора, отличаются до примитивности простой и эффективной конструкцией.

Особенности панельных радиаторов

Стальные батареи панельного типа представлены в виде двух, соединенных сваркой, пластин. Благодаря соединению создается герметичное пространство для циркуляции теплоносителя. Использование точечной сварки обеспечивает высокую надежность сварного шва.

Стальной радиатор панельного типа легко вписывается в интерьер любого помещения

При контакте практически с любым сталь подвергается коррозии, ее физический износ может достигать 0,1 мм в год.

Снижение этого негативного показателя обеспечивается высоким качеством покраски, выполняемой следующими способами:

• катодный электрофорез – когда краска наносится на поверхность прибора и под воздействием источника тока с отрицательным значением глубок проникает в поры материала;
• анодный электрофорез – этот тип окрашивания протекает аналогично катодному, только поверхность имеет положительный заряд;
• погружение – стальные приборы просто погружаются в окрашивающую смесь.

Самым прогрессивным способом считается катодный электрофорез, успешно зарекомендовавший себя во многих отраслях, в том числе и в окрашивании кузовов автомобилей.

Все панельные радиаторы можно классифицировать на типы в зависимости от количества конвекторных теплообменников и количества панелей.

Основными критериями, влияющими на тип стальных приборов, являются количество панелей и ребер

Панельным батареям гарантирован продолжительный срок эксплуатации при температуре теплоносителя до 70°С. Важно, чтобы максимальная температура жидкости, циркулирующей в системе, не превышала 100°С

При установке панельных стальных радиаторов учитывают, что их рабочее давление должно быть не выше 10 бар. Этого показателя вполне достаточно, когда в доме или квартире централизованное отопление – составляет 9 бар.

Габариты стальных отопительных приборов панельного типа могут значительно отличаться

Однако нужно учесть, что при проведении проверки магистрали перед запуском возможны кратковременные – повышение давление до 15 бар. Испытательное давление панельных радиаторов составляет 13 бар, поэтому они могут не выдержать гидроударов, которые превышают это значение.

Если принято решение о монтаже панельного отопительного оборудования в помещениях, обогреваемых централизованно, то нужно предусмотреть монтаж специальных редукторов, которые предотвратят критическую нагрузку на радиатор.

Мощность отопительных приборов

Мощность батареи определяется ее конструкцией, размером панелей, их количеством. Так, при отсутствии конвекторов в моделях типов 10 и 20, излучение тепла обеспечивается самой панелью.

А вот наличие конвектора позволяет создавать тепловую завесу, отсекая при этом холодный воздух, который идет от окна. Далеко не последнюю роль в формировании мощности играет размер прибора.

Наличие конвектора в панельном радиаторе позволяет создавать эффективную тепловую завесу

Длина стальных батарей отопления находится в диапазоне 0,4-3,0 м, а высота колеблется от 0,3 м до 0,9 м. Наибольшей популярностью пользуются приборы 21, 22 и 11 типов.

Они, при максимальном размере в 3 м, имеют следующие характеристики:

• VKO 11 имеет одну панель с конвектором в 3,15 кВт;
• VKO 21 состоит из двух панелей с конвектором мощностью 4,2 кВт;
• VKO 22 – две панели с двумя конвекторами в 6,25 кВт.

Еще один параметр, которым не стоит пренебрегать при выборе стального радиатора – это его глубина. Она определяется количеством используемых в приборе секций.

Подробная информация по расчету мощности батарей и определению их количества приведена в .

Способы подключения батарей

На рынке представлены панельные радиаторы, которые позволяют реализовывать нижнее и боковое подключение к трубной системе. При выборе прибора нужно обязательно учитывать , так как в различных условиях и местах подсоединения к контуру могут потребоваться радиаторы обоих типов подключения.

Нижнее подключение позволяет прятать трубы контура в стены или пол. Необходимо учитывать, что при нижнем подключении максимально обеспечивается эстетическая сторона интерьера, при этом КПД радиатора снижается на 15-20 % из-за потерь.

При нижнем подключении панельного радиатора трубы системы отопления можно без труда спрятать в стены или пол

Монтажные работы по боковому подключению производятся гораздо проще, а теплоотдача выше. Боковое подключение панельного радиатора обеспечивает присоединение как к вертикальным стоякам, так и к проходящему вдоль пола контуру.

Плюсы и минусы панельных радиаторов

Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.

Достоинства панельных конструкций заключаются в следующем:

1. Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
2. Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
3. Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
4. Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
5. Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
6. Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.

Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.

Слабые стороны оборудования панельного типа состоят в следующем:

1. Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
2. Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
3. Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.

Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.

Особенности трубчатых батарей

Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.

Характеристики трубчатых приборов

При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.

Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения

Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.

Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.

Трубчатым радиаторам присущи следующие технические характеристики:

• рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
• способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
• большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
• для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
• наличие отводов для бокового и нижнего подключения.

Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении .

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Как правильно выбрать радиаторы

Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.

Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м² площади требуется 0,1 кВт тепловой энергии.

Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.

При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:

• максимально практичными считаются приборы с ручным или механическим терморегулятором;
• избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
• для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет .

Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.

Производители стальных приборов

На рынке отопительного оборудования стальные радиаторы представлены моделями многих производителей, но при этом технология изготовления практически не разнится, а стоимость может незначительно отличаться.

Стальные трубчатые радиаторы собираются из штампованных секций, сваренных между собой точечной сваркой

Цена изделия определяется его размером, брендом, дизайном. Нередко можно приобрести качественный отечественный прибор, не уступающий по своим характеристикам бренду с мировым именем.

Среди отечественных компании, продукция которых пользуется стабильным спросом на нашем рынке, следующие:

• Лидея;
• Prado;
• Конрад.

Приборы фирмы Лидея производятся в Беларуси. Они снабжаются 1-2-3 панелями, объем теплоносителя в которых находится в пределах 0,9-6,55 л и зависит от размеров. Мощность радиатора с одной панелью – 2,1 кВт, с двумя панелями – 3,9 кВт, с тремя панелями – 5,6 кВт. Толщина стали 1,2 мм, рабочее давление 8,9 бар.

Отопительное оборудование Prado производится в Ижевске. Оно оснащается 1-2 панелями, объем теплоносителя варьируется в пределах 0,8-5,7 л. Что касается мощности, то у радиатора с одной панелью – 1,4 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 8,8 бар.

Батареи Конрад производятся в Санкт-Петербурге. Они оборудуются 1-2 панелями, объем теплоносителя в которых – 0,85-5,2 л и зависит от размеров. Мощность прибора с одной панелью – 1,35 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 10 бар.

Среди европейских производителей трубчатых батарей из стали хорошо зарекомендовали себя немецкие и итальянские компании: Charlston, Kermi, Arbonia, Israp Tesi.

Также наибольшей популярностью пользуются панельные отопительные батареи немецкого производства Kermi и Buderus, финской компании PURMO. Практически ничем не уступают им по качеству и популярности радиаторы Delonghi из Италии, а также приборы Korado чешского происхождения.

Модели панельных и трубчатых радиаторов европейского производства имеют различные габариты и мощность. Технические характеристики представлены в паспорте каждой модели.

Известный бренд будет стоить на порядок дороже оборудования от менее популярных компаний. Но покупка брендового прибора дает гарантию приобретения прибора надлежащего европейского качества

Стальные радиаторы относятся к разряду наиболее востребованных отопительных приборов. Благодаря презентабельному внешнему виду, доступной цене и высокой теплоотдаче они широко используются в офисах, домах и квартирах. Максимальный срок службы стальных радиаторов достигается в автономных системах отопления.

Выводы и полезное видео по теме

Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:

Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:

Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.

Подыскиваете стальные радиаторы отопления? Или есть опыт применения таких батарей? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь впечатлениями об использовании стальных радиаторов. Блок для связи расположен ниже.

sovet-ingenera.com
