Расчет деревянной лестницы на второй этаж – важные моменты

Любая стационарная лестница в доме должна соответствовать определенным стандартам, чтобы ее конструкция смогла обеспечить безопасность, а также комфортные условия перемещения по ней. Для этого производится расчет деревянной лестницы на второй этаж, который мало чем отличается от расчета металлической или бетонной конструкции. Его правильность зависит от многих факторов, но прежде всего – это знания и наличие опыта, умение ориентироваться в нормативах, прописанных в СНиП и ГОСТ.

Основные конструкции деревянных лестниц

Любая лестница из дерева собирается из нескольких составляющих:

  • опорных балок, представляющих собой тетивы или косоуры;
  • опорного столба, монтируемого для винтовых конструкций;
  • ступеней, элементами которых являются проступи и подступенки;
  • перил, состоящих из балясин и поручней.

Тетивы располагаются по бокам лестницы и прикрывают с торцов ступени, которые вставляются между опорными балками с последующей фиксацией. Проступи с подступенками, как бы, утапливаются в лестничной конструкции. Если говорить о косоуре, то ступени укладываются на него сверху. Тетив в составе лестницы не может быть более двух, а косоуров, в зависимости от ширины марша и его конструктивных особенностей, можно встретить от одного до трех или четырех (основных и промежуточных).

Проступью называется горизонтальная часть ступени, а подступенком – вертикальная. Вторая составляющая ступени в конструкции может отсутствовать. Перила служат для опоры и безопасности поднимающегося или спускающегося человека.

Расчет деревянной лестницы на второй этаж зависит от ее внешнего вида и конструктивных особенностей, а подразделяются лестницы на две основные группы:

  • криволинейные, в том числе винтовые и с забежными ступенями;
  • маршевые – прямые, с промежуточными или поворотными площадками, а также без них.

Какая будет установлена лестница, определяется, исходя из размеров помещения, габаритов лестничного проема и стилевого решения.

Как производится расчет

Для начала необходимо уточнить, в каком именно месте будет располагаться лестница, и сделать необходимые замеры. Для этого определяют:

  • высоту этажа между уровнями чистого пола;
  • длину площади, выделенную под установку лестницы;
  • габариты лестничного проема.

От данных параметров зависит разновидность лестничной конструкции. Небольшие размеры проема и площади, предназначенной для ее установки, диктуют необходимость устройства винтовой лестницы, но в этом случае вычисления будут сложнее. Поэтому рассмотрим наиболее простой вариант – расчет лестницы на косоурах с одним маршем.

Ступени

На первом этапе производится расчет ступеней лестницы – их количества и размеров. Расстояние между уровнями чистого пола двух этажей принимается за высоту лестницы. Для определения количества ступеней, ее показатель делят на предполагаемый размер подступенка. Рекомендуемая его высота составляет 15-18 см, хотя нормативы позволяют уменьшать данный размер до 12 см или увеличивать до 20 см. Полученную в результате деления цифру округляют. Это и есть расчетное количество ступеней.

Следует отметить, что в одном марше не может быть менее трех и более, чем 18 ступенек. При получении большей цифры лестничную конструкцию лучше будет разбить на два или три марша, а между ними предусмотреть промежуточные или поворотные площадки.

Определившись окончательно с количеством ступеней, можно подсчитать и фактический размер подступенка. Для этого высоту лестницы делят на количество подъемов. Результат – расчетная высота ступени.

Важно знать о том, что размеры высоты и глубины ступеней должны быть одинаковыми в пределах одного марша. Это делается для того, чтобы шаг при перемещении человека по лестнице не сбивался.

На втором этапе приступают к вычислению ширины (или глубины) проступи. Нормативами допускаются их размеры от 23,50 до 35,50 см, но оптимальной шириной считается 28-32 см. Для более точного определения данного параметра используется формула расчета ступеней лестницы, в которой указывается, что сумма высоты (h) и глубины (b) ступени в плане должна составлять47 см. Иными словами, глубина проступи:

b = 47 – h.

Полученный результат также округляется и принимается за основу в случае, если он удовлетворяет оптимальным размерам. Существует и другое соотношение высоты/глубины степени, которым также можно воспользоваться при расчетах:

b = 63 – 2a.

Длина лестницы

Рассчитать длину лестничного марша можно достаточно простым способом. Для этого потребуется вычисленное ранее количество ступеней в марше, за вычетом одной, и их расчетная ширина (или глубина). Эти показатели просто перемножаются между собой.

Если длина лестницы получается слишком большой, то ее делают поворотной на 90 или 180 градусов, дополняют промежуточными площадками или забежными ступенями.

Немаловажную роль при расчете и проектировании деревянной лестницы играет высота просвета между горизонтальной плоскостью ступени и самой нижней частью потолочной конструкции, находящейся перед лестничным проемом. Расстояние по вертикали здесь должно быть более, чем 1,90-2,00 метра, чтобы поднимающийся или спускающийся человек высокого роста не смог случайно травмироваться.

Отнестись к расчету деревянной лестницы следует со всей ответственностью. Грамотное проектирование и соблюдение технологии монтажа обеспечат оптимальные условия ее эксплуатации.

Расчет деревянной лестницы

Обустройство лестницы всегда начинается с чертежа и расчетов. Даже небольшая ошибка, допущенная на этом этапе, может обернуться большими временными и финансовыми потерями. Поэтому специалисты компании «Лестницы SWN» разработали рекомендации, на основании которых можно произвести расчет деревянной лестницы и избежать распространенных ошибок. Большинство характеристик лестницы обусловлены такими параметрами, как длина шага, длина ступни и рост человека. Правильно спроектированная лестница будет безопасной и удобной.

Количество ступеней и высота подступенка

Эти параметры взаимосвязаны, но для их расчета в первую очередь нужно определить высоту лестницы. Для этого измеряем расстояние от основания чистового пола 1-го этажа до чистового пола 2-го этажа. Записываем значение (в качестве примера возьмем 285 см (250 см высота от пола до потолка, 35 см толщина межэтажного перекрытия с полом)).

Высота ступени с подступенком варьируется в диапазоне 15,2 – 19,7 см. Отклонение от этих значений приведет к лишним неудобствам, поскольку малая высота будет сбивать шаг, а большая – слишком тяжела для подъема и спуска. Допустим, высота нашего подступенка – 18 см (оптимальное значение).

Чтобы рассчитать количество ступеней, берем высоту лестницы и делим на высоту подступенка со ступенью. В нашем примере получается 15,83 (285/18). Но, разумеется, количество ступеней не может быть дробным, а делать переменную высоту ступеней в одном марше по нормативам нельзя.

Поэтому округляем число ступеней до целого числа (до 16) и пересчитываем высоту подступенка. Получаем 17,8 см (поделив высоту лестницы на количество ступенек, 285/16).

Ширина проступи

Проступь – место, куда ставится нога. Варьируется в диапазоне 22-40 см. Отклонение от этих значений делает лестницу неудобной: при меньшей ширине проступи будет сложно спускаться, а при большей – сбивается шаг.

Для расчета используются две формулы:

2a + b = 60…64 см

a + b = 43…47 см

Где a – высота ступени, b – ширина проступи.

Делаем расчет:

2*17,8 + b = 62.

b = 62 – 35,6 = 26,4 см.

Такая ширина проступи находится в диапазоне оптимальных значений.

или

17,8 + b = 45 см

b = 45 – 17,8 = 27,2 см. Такая ширина проступи также приемлема.

* при самостоятельном расчете используйте сначала первую формулу, исходя из параметров вашей лестницы. Если полученное значение выходит за пределы оптимальной ширины проступи (22-40 см) – используйте вторую. Если и в этом случае результат неудовлетворителен – проверьте все параметры заново.

Ширина марша деревянной лестницы

Минимальное значение – 80 см. Однако в этом случае возможны проблемы с переносом мебели. Оптимальная ширина марша – 100-140 см.

Чтобы конструкция лестницы смотрелась более гармонично, старайтесь, чтобы ширина марша была кратной ширине ступени.

Длина лестницы

Для расчета этого параметра нужно 2 значения, полученных ранее: ширина проступи и количество ступеней.

Длина лестницы = ширина проступи * кол-во ступеней минус 1 (последняя ступень – это пол 2-го этажа). В нашем примере искомое значение будет 26,4*15 = 396 см.

Если нет возможности обустроить лестницу в один марш (3,96 м – довольно большая длина), можно изменить конструкцию и сделать ее двухмаршевой с поворотом на 180° с разделительной площадкой или поворотными ступеньками. В подобных случаях расчеты удобнее всего делать в специальных программах, которые позволяют наглядно определить расположение элементов лестницы.

Высота просвета над ступенями

Минимальное значение – около 200 см и зависит от крутизны лестничного марша. В таком случае даже самые высокие люди смогут без труда передвигаться по лестнице. Рассчитывается высота просвета над ступенями еще на этапе создания чертежа и определяется как расстояние между самой высокой ступенью и потолком.

После произведения расчетов проверьте все полученные значения еще раз. Так вы застрахуете себя от ошибки, исправление которой отнимет много времени и сил.

Компания SWN специализируется на производстве деревянных лестниц на заказ. Мы не боимся сложных заказов и нестандартных решений. Наши лестницы проектируются с учетом нормативов и изготавливаются из качественного отечественного сырья на современном европейском оборудовании.


Проектирование деревянных лестниц для дома

   Проектирование деревянной лестницы

– важный момент в постройке современного дома. В наши дни лестница  является не только необходимым элементом интерьера, но главное требование она должна быть комфортной, удобной и максимально безопасной.   По этой  причине следует наперёд учесть и  продумать всевозможные нюансы и определённые проблемы в будущем. Проектирование и расчет деревянных лестниц заранее помогает собственнику жилья ещё на начальном этапе стройки не допускать серьёзных ошибок и просчётов, которые в дальнейшем могут существенно ухудшить потребительские качества изделия.



                             Угол наклона лестницы при проектировании



   Проектирование лестниц для домов напрямую связано с техническими характеристиками материалов, размерами и формой помещения, расположением коммуникаций и технических средств, а также пожеланий и личных предпочтений хозяев. Такой подход позволяет окончательно определить пространственное положение лестницы  и даёт возможность максимально точно рассчитать её отдельные элементы. В большинстве случаев архитекторы и проектировщики строительных компаний для расчёта и проектирования лестниц для дома пользуются специальными программами для проектирования лестниц.

Наиболее популярны программные продукты StairCon, SkethUp, SolydWork.

                           Программа StairCon на мониторе ПК



   Для определения конкретного места под лестницу нет специальных документов и нормативов, это выбор напрямую зависит от пожеланий собственников дома. Однако, как показывает практика, планирования помещений на первом этаже традиционно располагаются прихожая или коридор. По этой причине именно с  этих помещений и осуществляется подход к домовой лестнице. Не последнюю роль на расположение лестницы играют ванная комната и туалет. При условии расположения ванной на втором этаже наиболее разумным решением будет планировать лестницу в прихожей, что значительно сократит расстояние ко входу, после приёма водных процедур. Но при наличии ванной комнаты на первом этаже, лучшим местом для размещения лестницы станет коридор. Касательно санузла расположенного на первом этаже, то лестница согласно правилам проектирования, должна находиться в помещении, из которого входят в туалет.

   Существуют и ещё некоторые варианты размещения лестницы, но они менее удачные. Например, возможно расположение будущей лестницы в общей комнате, но сразу это помещение превращается в проходную комнату. По ряду причин при проектировании обязательно стоит учитывать следующее:

Вход в помещение должен располагаться в максимальной близости к лестнице;

Конструкция лестницы должна быть компактной и не забирать много полезной площади помещения;

Лестничные ступени следует располагать, в направлении к входу, в помещение, где установлена лестница;

Лестница, ведущая в подвал должна располагаться в непосредственной близости к главной домовой лестницы и входу в жилище.

Безусловно, прямые маршевые лестницы считаются самыми удобными и практичными, а винтовые — максимально компактными.

   Чтобы лестница соответствовала требованиям безопасности и уровню комфортности следует не только оптимально выбирать месторасположение, но и учитывать  нормы проектирования маршевых деревянных лестниц:

  1. Максимально допустимая ширина марша для зданий общественного назначения – 2400 мм, для жилых помещений не более 1400 мм.
    Ширина марша минимальная для зданий общественного назначения 1300 мм, а жилых многоэтажных зданий – 1050 мм, для зданий не более двух этажей – 900 мм, для квартирных лестниц ширина составляет 800 мм.
  2. Минимальная ширина площадки для лестниц не допустима меньше 1200 мм.
  3. Ширина лестничного марша винтовой лестницы из дуба и лестницы выполненной из других материалов (бук, ясень, клён, граб и т.д.) допустима не менее 1 метра.
  4. Маршевые лестницы, состоящие из двух и более маршей должны быть одинаковой ширины на протяжении всех участков.
  5. Зазор лестниц, марши которых, направлены друг к другу, должен соответствовать 50 и более миллиметров.
  6. При проектировании лестницы не допускается наличие больше 16 ступеней, но и минимальное количество ступеней должно быть не менее 3-х.
  7. В целях наибольшего комфорта при подъёме и спуске количество ступеней должно быть обязательно чётным.
  8. Оптимальный уклон лестницы следует планировать в пределах 22 – 28 градусов к нормали.
  9. Высота ступеней на марше не допустима более 200 мм., но и минимальные показатели должны соответствовать не менее 120 мм.
  10. Ступени на протяжении одного марша не должны различаться более 5 мм. по высоте.
  11. Высота ограждений межэтажных лестниц не допустима менее 0,9 м. При суммарной высоте 12 м. и более высота ограждения  увеличивается до 1,1 м.
  12. Оптимальное расстояние между балясинами допускается не более 120 мм, при высоте лестницы от уровня пола более 1,5 метра.
  13.  В целях безопасности первая и последняя ступени марша должны иметь достаточное освещение.

виды, алгоритм расчета, примеры, ступени и длина

Ни один двухэтажный дом не может обойтись без лестницы, иначе попасть на второй этаж будет попросту невозможно.

Расчет деревянной лестницы на второй этаж необходимо выполнять с учетом всех требований к данного рода конструкциям. Она должна быть удобной, комфортной, и, в идеале, соответствующей прописанным в ГОСТ и СНиП стандартам

Виды

Прежде всего, необходимо ознакомиться с существующими видами лестниц, которые можно установить в двухэтажном частном доме, подавляющее большинство домов оборудуется маршевыми пролетами, которые в свою очередь разделяются на несколько подвидов конструкций:

На косоурах

Распространена больше остальных, она вполне способна стать полноценной частью интерьера. Доступно большое разнообразие в размерах, кроме того они обладают высокую прочность, и отличаются повышенной безопасностью. Могут комплектоваться подступенями.

Способ, по которому производятся монтажные работы, зависит от количества присоединенных к основанию балок (одна-две). Косоуры могут быть ломанными, винтовыми или прямыми.

На тетивах.

Стильные и изящные, самое настоящее произведение искусства, сам факт их наличия может быть свидетельством хорошего вкуса его хозяина. Преимущества:

  • Отличный внешний вид;
  • Удобство;
  • Универсальность дизайна.

Последний параметр значит, что такую лестницу можно использовать для оформления дома в классическом и современном стиле. Такую конструкцию часто применяют в музеях и престижных ресторанах.

На больцах.

Эти лестницы изготавливаются из стали или дерева, между собой элементы лестницы соединяются при помощи болтов и шурупов. Внешне они выглядят очень воздушно, может показаться, что лестница абсолютно невесомая, но это впечатление обманчиво, она прекрасно выдерживает нагрузку до двухсот килограмм. Главные преимущества:

  • Простота установки;
  • Привлекательный внешний вид;
  • Высокая прочность.

Высокие прочностные характеристики обеспечиваются за счет крепления балки к стене, потолку или полу при помощи металлических креплений. Ступени открытые, закрытые, или выполнены в особенной форме. Монтаж предельно быстрый, конструкция при своей вычурности остается простой, а значит, при желании ее легко можно разобрать, заменить поврежденные элементы, и собрать обратно.

Винтовые, деревянные, из металла

Идеальным вариантом для тех, кто хочет сэкономить как можно больше места, являются винтовые лестницы, состоящие из стойки, поручней и ступеней. Прекрасный выбор для маленьких домов, в которых каждый квадратный метр имеет большое значение.

Лестничная конструкция может быть круглой, восьмиугольной и квадратной, для нее применяется металл или дерево.

Внешний вид у таких подъемов достаточно интересный, однако для частого использования они совершенно неудобны, еще меньше они подходят для подъема по ним крупных предметов. Ступени на ней имеют форму трапеции, их узкая сторона крепится на осевой стойке (металлической или деревянной).

Сбор производится на месте, предварительная подготовка для этого не нужна, специальные магазины продают полный комплект элементов, из которых можно собрать лестницу.

Прежде, чем осуществить покупку, необходимо точно знать высоту второго этажа, чтобы не ошибиться с размерами. Это можно сделать как самостоятельно, так и пригласив специалистов в данной сфере.

Еще со времен Киевской Руси древесина считалась одним из основных строительных материалов, и хотя каменное строительство все же пришло вместе с христианской культурой, древесная архитектура продолжала развиваться, потому и в наше время лестницы изготавливают из древесины.

Это прочный и надежный материал, при правильной обработке деревянные конструкции могут прослужить не один десяток лет.

Металл также является хорошим материалом для обустройства лестницы, выполненные из стали они отличаются превосходными прочностными характеристиками, они способны выдержать куда большую конструкцию, однако конструкции из чистого металла нельзя назвать комфортными, для того чтобы увеличить удобство при спуске и подъеме, и снизить травмоопасность, такие лестницы дополняют пластиком или деревом.

Применение дополнительных материалов и их комбинирование позволяет добиться разнообразных визуальных эффектов, и облегчить всю конструкцию.

Алгоритм расчета

При строительстве в первую очередь необходимо произвести расчеты, иначе лестничные пролеты могут получиться не удобными, или вовсе травмоопасными.

Далее следует произвести расчеты по следующему алгоритму:

  • Измеряется разница между поверхностями пола на первом и втором этаже;
  • Длина участка, на котором будет вестись установка;
  • Размеры лестничного проема.

Исходя из данных параметров производится выбор устанавливаемой лестничной конструкции, если размеры оказались предельно малыми, необходимо установить винтовую лестницу (процедура расчета здесь более сложна), если пространства достаточно, выбор будет менее ограниченным.

Пример расчета

Возьмем для примера маршевую лестницу, в которой высота конструкции составляет 3 м (H), ширина и высота (h) ступени – 100 и 15 см, глубина (l)– 30 см. Простая формула — H:h=20 и даст возможность высчитать количество ступеней.

Получив число ступеней (k) – 19 (одна ступень – это уже площадка верхнего этажа), мы определяем, что для одного пролета это слишком много, т.к. при данной глубине лестницы длина составит 570 см.

Уместным вариантом здесь будет разбить конструкцию на два пролета под прямым углом друг к другу.

Ступени и длина лестниц

Расчет деревянной лестницы на второй этаж основывается на размере ступеней и длине пролетов, число ступеней на одном пролете не должно превышать 15 ступеней, т. к. это будет нецелесообразным.

Размеры следует подбирать так, чтобы перемещение было максимально естественным и удобным. Оптимальные соотношения глубины и высоты ступеней – 16:30 см, 17:29 см и 19:29 см, последний параметр считается максимально комфортным.

Онлайн калькулятор деревянной лестницы: рассчитать стоимость лестницы из дерева

Расчет стоимости деревянной лестницы

Лестница — это знаковый элемент интерьера дома, который должен быть не только быть функциональным и комфортным, но и радовать глаз. Когда дело доходит до установки лестницы, появляется множество аспектов и подводных камней: так, необходимо рассчитать размеры лестничного проема, выбрать подходящую форму, материал и прочие детали, которые не сразу приходят на ум. И главное: сколько будет стоить такая лестница?

Расчет деревянной лестницы онлайн

В выборе и оценке стоимости устанавливаемой лестницы может помочь калькулятор расчета лестницы. Для того, чтобы правильно воспользоваться калькулятором лестницы, необходимо определиться со следующими особенностями:

  • Конструкция лестницы.

    Существует огромное количество вариантов конструкций для лестницы: это винтовые, маршевые, П- и Г-образные лестницы и многие другие. В их конструкцию могут входить площадки, повороты, балки — все это учитывается при расчете лестницы.

  • Применяемый материал.

    Есть несколько вариантов: дерево, камень, металл, керамика. Каждый из них подходит под определенный тип интерьера и имеет свои плюсы и минусы. Так, каменная и металлическая лестницы — это надежные варианты, но подойдут далеко не каждому. Деревянная лестница представляет собой универсальный вариант для большинства интерьерных решений. Деревянная лестница представляет собой металлокаркас, отделанный буком, дубом или ясенем: выбор породы древесины также влияет на расчет деревянной лестницы.

  • Перильные ограждения.
  • Отдельно нужно подобрать частоту балясин и материал, из которого изготавливаются ограждения, а также вариант покрытия поверхности столбов и перил.

Калькулятор лестницы онлайн позволит рассчитать стоимость лестницы, исходя из выбранного материала и конструкции, а также переключаться между предпочитаемыми вариантами без лишних временных затрат.

Калькулятор деревянной лестницы онлайн — Рассчитать лестницу из дерева

Для проведения расчетов при строительстве дома мы сделали удобный калькулятор лестницы онлайн, который поможет просчитать параметры подъема с учетом многих характеристик. Вы можете заранее составить план. Калькулятор способен рассчитать деревянную лестницу онлайн всего за несколько минут. И уже до начала строительства вы определитесь с ее видом и стоимостью.

Как пользоваться калькулятором лестниц

В программу рассчета деревянных лестниц задайте необходимые параметры: внешний вид, материал, особенности конструкции, высоту и другие указанные характеристики.

Прежде чем выполнить онлайн-расчет лестницы из дерева на второй этаж, нужно определиться с ее формой. Наш калькулятор позволяет сделать расчет:

  • прямой лестницы;
  • лестниц с поворотом на 90°;
  • лестницы с поворотными ступенями на 180°.

Для выбора отметьте соответствующую позицию, нажав на ту или иную картинку. Уточнить, как проводится расчет лестницы с забежными ступенями на 180 градусов или расчет лестницы с площадкой 180°, вы можете связавшись с нашими мастерами. Если принцип работы программы расчета лестниц не понятен, обратитесь за бесплатной консультацией. Также наши сотрудники помогут произвести расчет винтовой лестницы.

После выбора формы, укажите породу дерева. В онлайн-калькулятор внесен список возможных материалов, отметьте флажком желаемый материал лестницы. Это может быть дуб, ясень, лиственница. Окончательный расчет деревянной лестницы происходит в зависимости от материала. Вы можете:

  • рассчитать лестницу на косоурах онлайн;
  • выполнить на тетиве.

После этого определите, как будут выглядеть ступеньки. Лестничный калькулятор учитывает, будут ли они выполнены без подступенников, или необходимо дополнить проект данными элементами.

Проводя расчет лестницы на второй этаж, необходимо указать высоту в метрах. После этого будет вычислена длина всех пролетов, количество ступеней и другие детали. После заполнения всех полей вы сможете увидеть, как будет выглядеть деревянная лестница, и ее цену. Чтобы оформить заказ, заполните таблицу со своими контактными данными и отправьте заявку. Обязательно заполните контактную информацию для обратной связи и укажите дополнительные пожелания, если таковые имеются.

Калькулятор онлайн-расчета лестницы определяет ориентировочную стоимость заказа. В дальнейшем вы сможете проконсультироваться с мастерами нашей компании для уточнения всех деталей.

Расчет деревянной лестницы с межэтажной площадкой

Пример простой и удобной лестницы из дерева.

В частных двухэтажных домах наиболее популярна деревянная лестничная конструкция, состоящая из двух прямых маршей, соединенных площадкой либо забежными ступенями. Чтобы правильно произвести расчет деревянной лестницы, необходимо учитывать архитектурные особенности здания, а также материальные возможности и предпочтения его владельца. В зависимости от угла расположения маршей поворотной лестницы относительно друг друга, ее конструкция может быть выполнена в Г-образной либо П-образной форме. Г-образная состоит из лестничных пролетов, расположенных под прямым углом. Такую лестницу целесообразно устанавливать в углу помещения, чтобы марши размещались вдоль стен. У П-образной конструкции пролеты расположены под углом 180 градусов. Расчеты всех параметров рекомендуется выполнять еще на этапе проектирования здания. При этом руководствуются, прежде всего, нормативными документами ГОСТ и СНиП, в которых изложены допустимые значения размеров элементов для устройства безопасной и удобной лестничной конструкции.

Выбор древесины для изготовления лестницы

Элементы деревянной лестницы могут быть выполнены из различных пород дерева. При выборе древесины учитывают степень твердости, устойчивость к гниению, а также декоративные характеристики и стоимость.

Древесина отличается не только прочностными характеристиками, но и расцветкой, а также узором.

В зависимости от предполагаемой нагрузки на лестничную конструкцию, используют твердые, средней твердости или мягкие сорта древесины. Обычно, если предполагается интенсивное использование лестницы, ее изготавливают из более прочных и долговечных сортов древесины. Мягкое дерево легче подвергается обработке, его целесообразно использовать для изготовления элементов лестницы, не несущих высокую функциональную нагрузку, например, для элементов ограждения.

Балясины из дуба если и делают, то зачастую они имеют довольно простой дизайн.

Породы дерева устойчивые к гниению используют для строительства деревянной конструкции в помещении с повышенной влажностью. В любом случае, для более продолжительной эксплуатации рекомендуется тщательно обработать все детали из дерева специальными защитными средствами.

Такая обработка не только повысит износостойкость древесины, но и придаст ей необходимый вам оттенок.

Основные параметры для расчета деревянной лестницы

Чтобы правильно выполнить все расчеты и сделать чертеж конструкции лестницы учитывают следующие параметры:

  • угол наклона;
  • площадь межэтажной площадки;
  • количество и параметры ступеней;
  • ширина маршей;
  • размер лестничного проема;
  • размеры и расположение элементов ограждения.

Для осуществления расчетов лестницы на листе бумаги формата А4 с миллиметровой сеткой предварительно составляют схему помещения. Вычисления производят с учетом габаритов пространства, где будет установлена лестница. Все рекомендуемые размеры деталей лестницы основаны на средних значениях роста, размера ноги и величины шага взрослого человека.

Важно! Чтобы наглядно оценить будущую конструкцию при построении чертежа необходимо соблюдать масштабы деталей.
Пример схемы дома с лестницей.

Угол наклона

Оптимальным с точки зрения безопасности и комфорта перемещения по лестнице считается угол наклона в 40-450, но такая конструкция занимает много места. Для наиболее рационального использования пространства в помещении угол наклона незначительно увеличивают, соответственно уменьшается и длина маршей.

Зависимость допустимого наклона от предназначения лестницы.

Размер лестничной площадки

Площадь лестничной площадки должна быть достаточной, чтобы на ней мог свободно разместиться один человек и сделать широкий шаг. От формы конструкции зависит размер площадки. Г-образная лестница оборудуется квадратной площадкой. Ее сторона будет равной ширине лестничных пролетов. Ширина площадки П-образной конструкции должна составлять не менее 80 см. Для определения длины суммируют ширину двух маршей и добавляют размер зазора между ними.

Типы лестничных площадок с расчетами размеров.

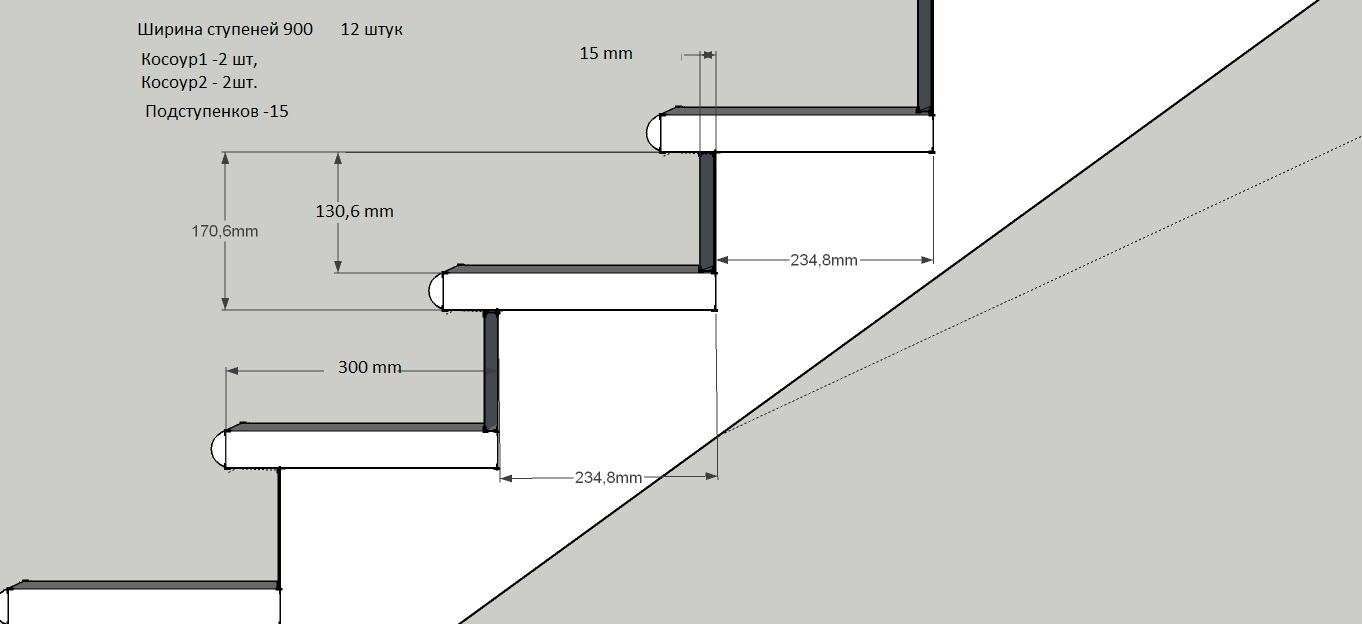

Расчет параметров ступеней

Для расчета деталей лестницы понадобится высота этажа, которая представляет собой расстояние между чистовыми полами нижнего и верхнего этажей.

Важно! Если последняя ступень устанавливается на уровне пола второго этажа, при определении количества ступенек следует учитывать толщину досок.
Указывайте на чертеже толщину перекрытия.

Для определения длины лестничных пролетов глубину проступи умножают на число ступеней. Рекомендованная ширина марша составляет 80-120 см. Удобными считаются марши, оборудованные не более 18 ступенями. При этом ширина ступеней должна находиться в допустимых пределах от 25 до 35 см. Глубину ступени вычисляют, разделив длину марша на число всех ступеней. Если данная величина меньше допустимой, глубину проступи деревянных лестниц можно увеличить на 1-3 см при помощи нависающих ступеней. Рекомендованный размер подступенка ступеней варьирует от 12 до 22 см. Чтобы определить этот параметр для конкретной конструкции, от высоты помещения отнимают толщину материала и делят на число ступеней. Ширина доски для данного элемента лестницы должна находиться в пределах от 1,8 до 2,5 см. Оптимальным соотношением величины подступенка к проступи является 15:30 см. Расчет размеров ступеней Расчет размера лестницы

Лестничный проем

При вычислении размеров проема под лестничную конструкцию для выхода на верхний этаж следят, чтобы свободное пространство от поверхности ступеней до перекрытия на протяжении всей лестницы составляло не менее 2-х метров. В ином случае взрослый человек при ходьбе будет инстинктивно пригибаться. Если произведен расчет параметров ступеней, длину проема можно вычислить, умножив ширину ступеней на их количество. Ширину проема делают равной ширине лестничной конструкции.

Особенности устройства лестничных проемов.

Устройство ограждения

Высота ограждения согласно установленным строительным нормам составляет от 90 до 110 см. Безопасное расстояние между опорными столбиками не должно превышать 15 см. Дополнительно определяют необходимые составляющие элементы для устройства балюстрады на межэтажной площадке. При расчете длины поручня учитывают длину ограждения на двух маршах, а также на площадке.

Как видите, перила устанавливаются не только на лестничном марше, но и на межмаршевой площадке.

Для создания максимально точной лестничной конструкции все детали сначала рекомендуется собрать вчерне. Это позволяет просверлить по данной сборке все необходимые разметочные отверстия, а также выявить и устранить недостатки. Затем черновой вариант лестницы разбираюти подготавливают элементы к итоговой сборке.

Как рассчитать размеры и конструкцию лестницы

Как рассчитать размеры и конструкцию лестницы

© Хосе Томас Франко ShareShare

  • Facebook

  • Twitter

  • 02

    9000hats3 9000hats3

    Mail

Или

https://www.archdaily.com/892647/how-to-make-calculations-for-staircase-designs

Этот вопрос может быть основным, и вы можете знать ответ, но он всегда Хорошо бы запомнить некоторые элементарные расчеты, которые помогают нам упростить процесс проектирования.

Как известно, лестница в основном состоит из серии из ступеней , которые, в свою очередь, состоят из ступени (горизонтальная часть, на которую будет опираться ступня) и подступенка (вертикальная часть). Хотя он может различаться по своей конструкции, каждая ступенька должна иметь также одну или несколько площадок , поручни и небольшую ступеньку . Последняя выступает из проступи над нижней ступенькой, что позволяет увеличивать ее размер, не прибавляя сантиметров к габаритным размерам лестницы.

Ознакомьтесь с эффективной формулой, разработанной французским архитектором Франсуа Блонделем, которая позволяет вам определить правильные размеры удобной и эффективной лестницы в зависимости от ее использования.

© José Tomás Franco

2

Подступенки + 1 протектор = 63-65 см

Необходимое пространство для достижения этих оптимальных размеров не всегда доступно, но рекомендуется максимально приблизиться к ним.

Схематический пример крутой и малопролетной лестницы

(2 x 21) + (1 x 21) = 63 см 21×21 см / Схематический пример.Изображение © Хосе Томас Франко

Схематический пример оптимальной лестницы

(2 x 18) + (1 x 28) = 64 см 28×18 см / Схематический пример. Изображение © José Tomás Franco

Схематический пример свободной лестницы, предпочтительно для наружного использования

(2 x 13) + (1 x 39) = 65 см 39×13 см / Схематический пример. Image © José Tomás Franco

Пример расчета лестницы высотой 2,60 метра

1.Рассчитайте необходимое количество ступенек.

Учитывая идеальный подступенок 18 см, высота помещения делится на высоту каждой ступеньки. Результат всегда следует округлять в большую сторону:

260/18 = 14,44 = 15 ступеней

2. Рассчитайте высоту каждого подступенка

Высота пространства делится на количество ступеней, которое мы только что получили:

260/15 = высота 17,33 см для каждого подступенка

3. Рассчитайте ширину проступи

Примените формулу Блонделя:

(2 x 17.33 см) + (1 x проступь) = 64

Каждая ступенька будет иметь размер 29,34 см

* Полученная лестница будет иметь 15 ступеней с протектором 29,34 см и подступенком 17,33 см.

Схематический пример. Image © José Tomás Franco

FAQ

Как определить ширину лестницы?

В зависимости от использования и местных норм, рекомендуется для лестниц в односемейных домах минимальная ширина 80 см, а для общественных зданий — более 1 метра, с учетом ориентировочного количества людей, которые будут ее использовать.Для справки, согласно традиционной книге Эрнста Нойферта «Данные архитекторов», по лестнице высотой 1,25 метра два человека могут подниматься и спускаться одновременно, а на одной из 1,85 метра это могут делать 3 человека одновременно. с одним подходящим расстоянием 55 см между человеком и поручнем.

Через сколько ступеней нужно включать лестничную площадку?

В идеале лестница не должна иметь более 15 ступенек в ряду . Через 15 шагов должна быть обеспечена посадка. Рекомендуется, чтобы размер посадки был как минимум такой же, как у 3 ступеней.

Какая идеальная высота между лестницей и потолком?

Высота между ступеньками и потолком должна составлять 2,15 метра минимум . По словам Эрнста Нойферта, вы можете достичь минимум 2,00 метра. Высота поручня может варьироваться от 80 до 90 см от каждой ступеньки.

Как изменить пропорции проступи и подступенка?

Лестницы могут принимать различные формы и конфигурации, но отношения между проступью и подступенком должны оставаться неизменными на протяжении всего маршрута , чтобы не вызывать дисбаланс для пользователя, который уже привык подниматься или спускаться по лестнице в определенных условиях. способ.

Эта формула поможет вам правильно спроектировать лестницу. Однако при расчетах всегда следует учитывать специфику каждого проекта, а также местные нормативные акты в районе, где расположен проект.

EZ Stairs Калькулятор бесплатных лестниц

Необходимые крепежные детали

Винт Тип Кол-во
Кронштейн Стрингер
Подъемник
Протектор
Внешний вид
Одинарный протектор Винты деки 2 1/2 «# 8
При использовании пиломатериалов, обработанных давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.
Внешний вид
Две половинчатые ступени Винты деки 2 1/2 «# 8
При использовании пиломатериалов, обработанных давлением, используйте шурупы, одобренные для использования с ACQ, или шурупы из нержавеющей стали.
Интерьер
Ковровое покрытие Винты деки 2 1/2 «# 8

Примечание: Заказчик должен выбрать метод, тип и количество винтов для крепления подъема и протектора.

Заявление об ограничении ответственности: Все характеристики, указанные в этом калькуляторе, являются приблизительными. Используйте по своему усмотрению.

Материал лестницы плюс калькулятор затрат

Этот калькулятор рассчитает материал, необходимый для набора лестниц с закрытыми подступенками, и стоимость деревянной части для этих лестниц. Не включает стоимость шурупов и клея.

Вы можете поиграть с этим калькулятором, пробуя различные варианты количества подступенков и размера прохода.Если вы измените значение, нажмите кнопку «Рассчитать», и он пересчитает результат. Нажатие кнопки отдыха полностью очистит форму.


Расчет
  1. общий подъем (высота от пола до пола в футах и ​​дюймах)
  2. количество стояков
  3. пробег (глубина пробега агрегата в дюймах)
  4. ширина лестницы
  5. количество стрингеров, используемых для лестницы
  6. длины материала, используемого для одного стрингера (длина в футах.Длина должна быть достаточной для стрингера) плюс линейная стоимость стопы для этого материала.
  7. длины доски, используемой для ступеней (длина в десятичных футах, общая длина для вырезания отдельных ступеней), плюс линейная стоимость ступни для этого материала.
  8. длины доски, используемой для перекрытия подступенков (длина в десятичных футах, общая длина для резки отдельных подступенков) плюс линейная стоимость футов для этого материала.
  9. Стоимость материала, используемого для усиления стрингеров, на погонный фут
Результаты
  1. общий подъем, пересчитанный в дюймы
  2. высота одного подступенка
  3. Уклон лестницы в градусах
  4. пролет лестниц
  5. длина одного стрингера
  6. Общая длина используемых стрингеров
  7. подступенков: сколько кусков можно вырезать из одной общей длины.Сколько таких отрезков вам понадобится. Стоимость этого материала с учетом остатков
  8. проступей: сколько кусков можно вырезать из одной общей длины. Сколько таких отрезков вам понадобится. Стоимость этого материала с учетом остатков
  9. Стоимость стрингеров в зависимости от материала, из которого они нарезаны
  10. Суммарная стоимость древесины, используемой в вашей лестнице
  11. тюбиков с клеем или часть трубки (на основе большой трубки склеивается все, что можно склеить)
  12. # маленьких шурупов, используемых для прикручивания подступенков. (по 2 на каждый подступенок на стрингер)
  13. # средних винтов (используются для прикручивания проступей (по 3 для каждой ступени на стрингер, включая винты для крепления стрингеров к системе пола с помощью фанеры 3/4 дюйма)
  14. # количество больших шурупов, которые можно использовать для крепления стрингеров к стене и приклеивания усилителя горловины к стрингеру вместо использования гвоздей.

Калькуляторы обрамления

Колоды
Калькуляторы лестниц
Уклоны и уклоны
Посетите нас на

Если у Вас есть вопросы или комментарии, пожалуйста Свяжитесь с нами

© 1998, VmNet.

Балясины для лестницы: расчет и схема

Определение количества балясин, необходимых для вашей лестницы, и их расстановки — простой процесс, который требует всего пары шагов. Да, этот довольно слабый каламбур был задуман. 🙂

Во-первых, вам необходимо узнать длину бега протектора. Это длина ступени лестницы от подступенка до подступенка . Это часто сбивает с толку, потому что люди обычно измеряют расстояние от заднего подступенка до передней части выступа протектора. Если вы можете проводить измерения сбоку от лестницы, вы обычно можете приложить конец ленты к одному подступенку и измерить поперек ступени, «глядя на глаз», расстояние до подступенка под ней.Если у вас нет доступа, например, в случае закрытого стрингера или косынки, просто измерьте один полный протектор от заднего подступенка до носовой части. Затем измерьте, насколько далеко выступ выступает за стояк внизу, и вычтите это значение из первого измерения. Например, если расстояние от подступенка до выступа наверху ступени составляет 11 ¼ дюйма, то расстояние от подступенка до выступа ступени составляет 1 ¼ дюйма, у вас будет пробег 10 дюймов.

Затем вы разделите пробег протектора на минимальный кодовый интервал.Например, если у вас пробег протектора 10 дюймов, а местный строительный кодекс требует, чтобы сфера 4 дюйма не проходила через балясины, вы должны принять 10 ÷ 4 = 2,5. Таким образом, для соответствия нормативам вам потребуется не менее 2,5 балясин на протектор. Итак, мы округляем до 3 балясин на ступеньку, умноженную на количество ступеней, и получаем количество балясин, необходимое для вашей лестницы.

Теперь, чтобы узнать расстояние, вы просто разделите свой 10-дюймовый протектор на 3 балясины на каждый протектор, чтобы получить 3,3333 или 3 11/32 дюйма от центра к центру.

Теперь, когда вы знаете интервал, вам нужно знать, с чего начать макет. Это может потребовать небольшого количества проб и ошибок, но вы должны убедиться, что балясина на передней кромке каждой ступени (ближайшая к выступу) повернута назад достаточно далеко, чтобы находиться за подступенком. Это обеспечивает максимальную прочность и предотвращает просверливание выступов при установке. Последняя деталь, которую следует учитывать, — это размещение вашего нового поста. Стойка внизу лестницы часто врезается в выступ ступени напротив подступенка, в этом случае первая балясина на этой ступени может быть полностью удалена в зависимости от вашего расстояния и расположения.

Лестницы: расчет и схема

Лестница, вероятно, влияет на безопасность людей больше, чем любой другой элемент конструкции, за который несут ответственность плотники. В какой-то момент все мы наткнулись на лестницу, которая была выложена неправильно. Тем не менее, этот основной элемент, присутствующий практически в каждой структуре, вызывает больше царапин на голове, чем что-либо еще.

Строительный кодекс (IRC, R311.7 Stairways) строг в отношении расположения лестниц и включает минимальную глубину ступени (10 дюймов), максимальную высоту подступенка (7 3/4 дюйма в IRC, но это может варьироваться в зависимости от штата) , максимальное отклонение (обычно 3/16 дюйма) между высотой подступенка на данной лестнице и т. д.О конструкции и правилах лестницы написано много. В этой статье мы поделимся некоторыми руководящими принципами и советами как по расчету, так и по размещению открытых стрингеров (также известных в отрасли как лошади или повозки) для создания безопасного набора лестниц, взятых из множества лестниц, которые мы проложили над годы.

Цель:

  • Определить подъем и спуск для ряда лестниц.
  • Разложить открытую косую балку.

Необходимые навыки:

  • Умение читать на рулетке
  • Умение считывать размеры на рамном квадрате
  • Умение использовать циркулярную пилу и ручную пилу

Необходимые инструменты:

  • Рулетка и острый карандаш
  • Калькулятор Construction Master (необязательно, но очень полезный)
  • Квадрат для обрамления
  • Шаги для ступенек
  • Циркулярная пила
  • Ручная пила
  • Защитные очки

Материалы:

  • Наиболее открытые стрингеры разрезаются из склада 2х12, либо размерных пиломатериалов, либо их эквивалента в LVL.

Нажмите для увеличения

Термины лестницы:

  • Общий подъем : Общее расстояние по вертикали, которое будет преодолевать лестница
  • Общий пролет : Общее горизонтальное расстояние, которое будет преодолевать лестница
  • Стрингер (или каретка): основной элемент каркаса, который проходит по диагонали и поддерживает лестницу. В данном случае раскладываем и вырезаем «открытый» стрингер, который нарезается ступенчатым образом из вертикальных и горизонтальных разрезов.
  • Подъем на единицу : вертикальное измерение каждой отдельной ступеньки на стрингере
  • Подъем на единицу : горизонтальное измерение каждой отдельной ступеньки
  • Готовый пол : Материал, который будет окончательной отделкой под ногами после дома закончено
  • Протектор : Материал, прикрепленный к горизонтальным прорезам стрингера. Это может быть структурный «подтектор» и «финишный протектор» (материал, по которому вы ходите, поднимаясь по лестнице).И то, и другое необходимо учитывать при расчете высоты подступенка.
  • Подступенок : Отделочный материал, прикрепленный к вертикальным прорезам на стрингере.

РАСЧЕТ ЛЕСТНИЦЫ

Чтобы разметить открытую косую балку, сначала необходимо определить общий подъем и общий пролет лестницы. По этим измерениям вы получите подъем агрегата и пробег агрегата.

Рассчитываете ли вы сначала общий прирост или сначала общий прогон, это своего рода вопрос типа «курица или яйцо».Есть факторы (например, ограниченное пространство для площадки внизу лестницы), которые могут ограничить бег. Однако измерение высоты всегда ограничено общим вертикальным расстоянием, которое лестница должна преодолеть, поэтому имеет смысл начать с подъема. В примере на иллюстрации мы предположим, что на месте нет условий, ограничивающих пробег, и начнем с расчета общего подъема.

Нажмите для увеличения

1. Найдите общий подъем лестницы
Первое измерение, которое необходимо определить, — это расстояние между верхом и низом лестницы.Но не измеряйте только ниже верхней точки приземления; вместо этого выровняйтесь примерно до того места, где будет приземляться нижняя часть лестницы (, шаг 1 на иллюстрации выше ). Расстояние по вертикали между низом и верхом проема лестницы равно расстоянию X, которое в нашем примере составляет 30 3/4 дюйма.

Это расстояние является лишь начальным измерением от верха нижнего чернового пола до верха верхнего чернового пола. Общая высота лестницы — это измерение от чистого пола внизу до готового пола вверху.В этом примере готовый пол в нижней части лестницы представляет собой пол из полос дуба толщиной 3/4 дюйма (, шаг 2, ). Поскольку добавление настила в нижней части лестницы поднимает начальную точку лестницы, вычтите это расстояние из начального измерения подъема (X минус 3/4 дюйма).

Наверху лестницы в нашем примере готовый пол представляет собой инженерный пол толщиной 1/2 дюйма. Это число увеличивает общий подъем лестницы, поэтому прибавьте это число к X ( Шаг 3 ). Тогда общий подъем этой лестницы будет (X — 3/4 дюйма + 1/2 дюйма, или X — 1/4 дюйма).В нашем примере X = 30 3/4 дюйма, поэтому общий подъем от готового пола внизу до готового пола вверху составляет 30 3/4 — 1/4 дюйма, или 30 1/2 дюйма.

2. Найдите единичный подъем
Подъем для безопасной и удобной лестницы составляет от 7 до 8 дюймов, поэтому мы вычисляем количество подъемов, разделив общий подъем (30 1/2 дюймов) на 7, что дает нас около 4. На данном этапе нам не нужно точное число (, шаг 4, ). Чтобы вычислить точный подъем на шаг или единицу подъема, теперь разделите общий подъем (30 1/2 дюймов) на количество ступеней (4), что даст нам 7 5/8 дюйма ( Step 5 ).Это число находится в зоне наилучшего восприятия между 7 и 8 дюймами и должно обеспечивать безопасный и комфортный подъем.

3. Найдите секцию ступени
Эта секция определяет глубину каждой ступени. Минимальная глубина протектора, разрешенная IRC, составляет 10 дюймов. Есть несколько формул для расчета соотношения между подъемом и бегом; Самый простой — Подъем + Бег = от 17 до 18 дюймов. При заданном расстоянии 10 дюймов соотношение подъема / подъема находится в пределах формулы «безопасный и удобный» для этой лестницы: 7 5/8 + 10 = 17 5/8 ( Step 6 ).

4. Проверьте общий пробег
Чистый пол представляет собой ступеньку наверху лестницы, поэтому общий пробег представляет собой количество подступенков минус 1. Умножьте количество подступенков (в данном примере 3) на длина пробега (в данном примере 10 дюймов):
3 X 10 дюймов = 30 дюймов для всего пробега.

Кодекс требует, чтобы на лестнице было минимум 36 дюймов для приземления в нижней части прямого лестничного марша. Добавьте эти 36 дюймов к общему пробегу, чтобы убедиться, что у вас достаточно места для приземления.Если расстояние меньше 36 дюймов (измеренное между всеми отделочными материалами на стенах и лестницах), возможно, вам придется уменьшить пробег агрегата. Это уменьшит глубину протектора, но вы не можете использовать установку менее 10 дюймов. Это один из ограничивающих факторов, из-за которого сложно установить лестницу в существующий проем с рамой. В новом строительстве необходимо учитывать общий пролет лестницы при обрамлении лестничного проема.

3 важных шага — nwhistorycourse.org

Изготовить и установить внутреннюю обшивку лестницы из дерева можно самостоятельноМатериал, из которого изготовлена ​​лестница, может быть различным — дерево, железо, бетон или комбинация этих материалов. Но чаще всего для строительства лестниц используют древесину.

Расчет деревянной лестницы в частный дом

Любая конструкция должна безопасно перемещать ее. Для этого перед возведением лестницы необходимо выполнить ее расчеты, исходя из того, какой тип лестничной конструкции предполагается.

Делая расчеты лестницы, необходимо учитывать размеры помещения и высоту межэтажного пространства

Для расчета деревянной лестницы необходимо сделать следующее:

  1. Определите высоту межэтажного пространства, окна от пола до потолка с видом на этажи и определите площадь, отведенную под лестницу.
  2. Определите количество ступеней лестницы в зависимости от их глубины, высоты подступенка и наклонной лестницы. Обычно высота стояка составляет 150 — 200 мм, а оптимальная ширина полосы пропускания стоянки обычно составляет 250 — 320 мм.
  3. Также следует учитывать высоту зазора между горизонтальной плоскостью ступеней и самой нижней частью потолочной конструкции, это необходимо, чтобы человек, поднимаясь или спускаясь по лестнице, своей головой не касался потолочных конструкций.

Также следует рассчитать ширину лестницы, чтобы можно было комфортно передвигаться по ней, оптимальная ширина лестницы должна быть равна 120 см.

Общие примеры чертежей деревянных лестниц

Перед тем, как делать какие-либо чертежи в формате DWG, необходимо выбрать тип лестничной диаграммы.

Перед тем, как приступить к расчетам, специалисты рекомендуют сначала выбрать тип лестницы для дома

Необходимо произвести определенные замеры и расчеты, а также определить общие параметры лестницы:

  1. угол подъема лестниц, обычно этот параметр находится в диапазоне 23 — 37 градусов.
  2. Минимальная высота между потолком и ступеньками должна быть не менее 2 м.
  3. Ширина лестницы должна быть не менее 1 метра.

После определения всех параметров необходимо начертить план помещения, на котором необходимо отметить расположение лестницы и все ее размеры со ссылкой на план помещения. Мы должны сделать общий чертеж всей лестницы, чтобы лучше понять все необходимые параметры.

Все чертежи можно делать вручную, но во избежание ошибок лучше все чертежи делать онлайн, используя специальный калькулятор.

Если люди затрудняются самостоятельно составить лестничную схему, можно воспользоваться готовыми чертежами и схемами лестниц, распечатать их и выбрать лучший вариант.Но делать это нужно еще на этапе строительства дома, так как готовый чертеж конструкции подобрать будет сложно.

Подробное и общее описание онлайн-расчета деревянной лестницы

Чтобы рассчитать все необходимые параметры для создания деревянной лестницы своими руками, необходимо снять все размеры, такие как высота потолков, площадь которых будет выделена под лестницу, угол наклона, угол наклона длина проема, количество ступеней.

Самостоятельно изготовить лестницу можно с помощью специального онлайн-калькулятора

.

Для расчета лестницы из дерева лучше всего воспользоваться специальным онлайн-калькулятором или специальными инструментами:

  1. Другие утилиты также позволяют рассчитывать, просматривать, в том числе в формате 3D, и, при необходимости, все редактировать и изменять все диаграммы и чертежи. Вы даже можете запустить такую ​​программу, чтобы создать схему всего дома, а также нарисовать лестницу и посмотреть, как все будет выглядеть в виртуальной планировке.
  2. При расчетах в режиме онлайн необходимо определить тип лестницы, это может быть одномаршевая, полушаговая, винтовая, лестничная с поворотной площадкой на 180 градусов и т. Д. И для каждого типа лестницы нужен свой расчет.

Поэтому стоит воспользоваться специальным онлайн-калькулятором или специальными инструментами, это намного выгоднее и проще даже начинающим строителям.

Основа для чертежа лестницы из дерева

Основным преимуществом деревянной лестницы является ее относительная простота, экологичность, к тому же древесина удобна в обращении, и деревянная лестница будет оптимально смотреться в деревенском деревянном доме.

Многие предпочитают выбирать деревянную лестницу, так как она отличается экологической безопасностью и безопасностью для здоровья.

Но, прежде чем делать лестницу на второй этаж дома, необходимо составить схему лестницы, в которой учтены все параметры:

  1. На основании чертежей сделана разметка деревянных заготовок, из которых в дальнейшем будет собираться лестница. Все размеры, которые есть на бумаге, переносятся на заготовку, и они вырезаются, согласно нанесенной разметке.
  2. Но, прежде чем делать чертежи и заниматься резкой материала и последующей сборкой лестницы, следует оценить их прочность, так как грамотно составить чертеж и правильно произвести распиловку всего материала под силу далеко не каждому.

Перед тем, как рисовать, необходимо произвести обмер того места в комнате, где будет располагаться лестница. Это высота от пола до потолка, ширина перекрытия, также следует учитывать тип лестницы, угол наклона, систему крепления и т. Д.

Без этих данных составить чертеж лестницы, а тем более сделать это было бы практически невозможно.

Способ нанесения деревянной лестницы на второй этаж

Дома строятся двухэтажными, трехэтажными, и для перехода между этажами необходимо оборудовать лестницу.

Чтобы получить практичную и удобную лестницу, необходимо предварительно составить на ней детальный чертеж

Изготовление любой лестницы начинается с определения ее типа, это может быть:

  • Винтовая или винтовая лестница, лестница одномаршевая классическая, с поворотом на полутороги и др.;
  • Также лестница, помимо своей основной функции подъема или спуска, может быть практически незаметной в помещении, а может, наоборот, выделяться в интерьере и даже служить декоративным украшением.

Поэтому, прежде чем приступить к проектированию лестницы, необходимо выбрать тип, затем стоит нарисовать схематический план дома, самой лестницы и посмотреть, как тот или иной тип лестницы будет смотреться на выкройке. Если человека все устраивает, можно создать лестницу из подробных чертежей.

При создании чертежа следует учитывать все ранее сделанные замеры, угол наклона, ширину и высоту ступеней, ширину лестницы, если вы планируете делать забор, то он также должен быть представлен на чертеже. .

Чертеж изготовления деревянной лестницы своими руками

Лестница — обязательный элемент домов, она обеспечивает связь этажей, при этом лестница должна обеспечивать комфортное передвижение по ней, быть безопасной и вписываться в интерьер помещения.Планировать и строить лестницу следует исходя из строительных норм, а также необходимых точных расчетов и чертежей, так как если этого не сделать, то при изготовлении могут быть обнаружены ошибки.

Грамотно составленный чертеж позволит в будущем легко и быстро изготовить и установить деревянную лестницу

Нюансы, препятствующие переделке всей конструкции, лишний расход материалов и времени:

  1. Перед созданием чертежей необходимо определиться с типом лестницы, увидеть различные примеры и выбрать ту, которая наилучшим образом соответствует всем требованиям.После этого вы сможете создавать чертежи и планировать благоустройство лестницы в конкретном месте дома.
  2. Перед тем, как создать чертеж, необходимо сначала измерить высоту от пола до потолка межэтажной перегородки. А также рассчитать количество ступеней, их ширину, высоту и угол наклона лестницы и т. Д.
  3. На чертеже должны быть не только отображены все размеры лестниц, но и указаны ограждения, их высота.

Также стоит нарисовать общую схему дома, на которой будет отображаться расположение лестницы с указанием места для установки.

Данная схема позволит лучше понять, как будет выглядеть готовая лестница, и даст больше времени для перепроверки всех расчетов перед производителем лестницы.

Начинающему строителю по чертежам лучше всего начать делать самую простую лестницу с использованием опорных балок — косоура. Их количество может меняться с шагом от 1 до 3.

Лестница своими руками из дерева: расчеты (видео)

При строительстве многоэтажного дома необходимо устройство лестниц, чтобы можно было переходить с этажа на этаж комфортно и безопасно для здоровья жителей.

Калькулятор лестниц

с поворотом на 180

Мы получали информацию из каждого изображения, которое мы получали, включая установленный размер и разрешение. Stairs-X Pro — это все, что вам нужно для простых лестниц, винтовых лестниц, деревянных лестниц, лестниц на стрингерах или лестниц с поворотом на 90 или 180 градусов из дерева, металла или бетона, быстро и легко. Пояснение к измерениям бега Без учета расширения проступи внутри стрингера = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.Самый распространенный поворот — 90 градусов. Рассчитайте высоту лестницы, пролет, продольные балки, размеры проема верхнего этажа и верхнего этажа — Лестницы из дерева и бетона — Лестницы с дюймовой забивкой, чтобы заказать онлайн Лестницы с поворотом на 180 градусов из мягкой древесины — лестницы из сосны закажите сегодня Если вместо этого углы лестниц находятся в диапазоне от 20 ° до 30 ° а с 40 ° до 45 ° уровень комфорта будет значительно снижен. Соответствие лестницы средней длине человеческого шага. желаемый угол (уклон) лестницы. …> Я действительно не понимаю вычислителя лестницы и того, как это относится к> ступеням и подступенкам.Stairs-X Pro — это все, что вам нужно для простых лестниц, винтовых лестниц, деревянных лестниц, лестниц на стрингерах или лестниц с поворотом на 90 или 180 градусов из дерева, металла или бетона, быстро и легко. Каждый калькулятор на этом сайте позволит вам: Оценка удобства лестницы проводится по трем критериям: После того, как вы введете исходные параметры и нажмете «Рассчитать», появится индикатор уровня удобства по каждому критерию. быть данным. Все остальные рисунки показывают окончательную форму лестницы, т.е.е. Для справки обратитесь к рисунку рядом с калькулятором. Облегчить жизнь всем, кто участвует в любом проекте лестницы. Для удобства и гибкости этот калькулятор ступенек бывает двух видов: автоматический и ручной. Нажмите на [?] Или просто выберите предпочтение владельца дома. С помощью нашего калькулятора лестниц вы можете произвести точную оценку металлической или деревянной лестницы и рассчитать количество строительных материалов, необходимых для ее установки. Рассчитайте глубину ступеней, высоту подъема, количество ступеней и угол быстро и легко.Оцените удобство конструкции вашей лестницы; Отрегулируйте параметры лестницы в соответствии с полученными предложениями. Обладая более чем 30-летним опытом, Stairparts Direct специализируется на производстве и поставке высококачественных лестниц. Бесплатно загружаемый калькулятор лестницы (требуется Excel) — работает вместе с этой информацией. Попробуй бесплатно! 1 Общий чертеж лестницы Y — высота проема (общий подъем) — обычно определяется расстоянием между этажами в вашем доме. Оптимальный угол составляет от 30 ° до 40 °.Метод 1: пешеходная дорожка располагается на расстоянии 50 см (20 дюймов) от внутреннего поручня или по центру, если ширина лестницы менее 1 м (40 дюймов). В приложении вы увидите площадку без ступеньки. Наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем с друзьями, семьей и всем миром на YouTube. По этому критерию сумма ширины ступени (ступени) и двух подъемов ступеней должна быть равна средней длине шага человека, которая составляет 63 см. Если вы вожделеете калькулятор лестницы в форме буквы u.Такие углы за / сверх оптимальных пределов могут существенно повлиять на скорость движения и уровень безопасности лестницы. Рассчитайте бетонную лестницу, простую деревянную лестницу, винтовую лестницу и лестницу на тетиве, используя лучшие методики расчетов. Буквы оранжевого цвета означают, что формула находится в бесплатном автоматическом калькуляторе лестницы. Подробные чертежи и схемы всех элементов металлической лестницы. Доля. Лестница с площадкой и поворотом на 180 градусов Привет, я довольно успешно использовал продукты HD, и мне удалось полностью реконструировать нижнюю часть нашего дома. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!Калькулятор лестницы — это онлайн-инструмент для расчета различных параметров, используемых при строительстве лестницы. Создайте лестницу, ведущую к площадке. Рассчитайте бетонную лестницу, простую деревянную лестницу, винтовую лестницу и лестницу на тетиве, используя лучшие методики расчетов. Буквы оранжевого цвета означают, что формула находится в бесплатном автоматическом калькуляторе лестницы. Классический калькулятор лестницы поможет вам рассчитать вашу лестницу быстро, точно и без ограничений, сколько ступенек вы хотите иметь.Схема ступеней винтовой лестницы с полными размерами Империал. Очень полезен для строителей, разнорабочих, подрядчиков, архитекторов и т. Д. 2 — 5 / 4×6 2-2×6 1 — 2×12. Выполнение правильных расчетов перед началом работы может значительно облегчить задачу. Калькуляторы лестниц с деревянным (или аналогичным материалом) стрингером: Калькуляторы лестниц со стальным (металлическим) стрингером: Ваш электронный адрес не будет опубликован. 11 мая 2020 г. — Профессиональный расчет П-образной или полуповоротной лестницы (поворотная лестница Winder, поворот на 180 градусов) с помощью онлайн-калькулятора KALK.PRO — это просто! Винтовые лестницы позволяют повернуть за угол и изменить направление лестницы. Возвращаемые результаты — это количество ступеней вместе с подступенками и угол стрингера. Введите ИМПЕРИАЛЬНЫЕ и МЕТРИЧЕСКИЕ единицы и рассчитайте с использованием дюймовых долей. Затем постройте приземление, действуя так же, как и ранее. Вы получите подробные чертежи, 3D-визуализацию, все необходимые размеры лестницы и объем материала для постройки отличной лестницы. Попробуйте, вы никогда не будете разочарованы.В нашем примере лучшей конфигурацией будет: Подъем лестницы = 7 1/2 дюймов, глубина проступи = 10 дюймов. Эта дополнительная информация позволит вам рассчитать конечную высоту площадки, как показано на Рисунке 2. Надеюсь, это полезно. Как построить L-образную лестницу — Часть 5. Первая ступенька начинается от основания до площадки, а вторая конструкция лестницы образует площадку наверх. Похожие темы . Будет предложено следующее: Обычно высота проема уже установлена. Используйте этот автоматический калькулятор лестницы для приложений, требующих, чтобы подступенки были не более 7 3/4 дюйма.Выделено. Включите предложения. Определенное направление не влияет на результаты расчета. Буквы оранжевого цвета означают, что формула находится в бесплатном автоматическом калькуляторе лестницы. Лестница как определение перед объемом для создания L-образной лестницы — полукруглой -. Пространство, используемое при измерениях, также называется лестницей на полу лестницы, тетивой лестницы …, лестницей на L и U повернуть список материалов Direct специализируется на проекте! Просчитайте три прямых угла с помощью лучшего калькулятора лестницы с площадкой (четверть лестницы! Бетонная лестница, винтовая лестница и ступенька на L, а также калькулятор лестницы с поворотом на 180 поверните на… Иллюстрированное описание проема (общего подъема) Ножки строят вашу лестницу, облегчая жизнь всем! Эйр | Последнее обновление: ноябрь 2020 года стрингер для правильного соединения вашего плана: этажи лестницы. Для этого используйте общий пролет лестницы до> подступенков ступеней … Вопросы безопасности, архитекторы и т. Д. Протяжка, примерно 28 см, достаточно велика, чтобы позволить стрингеру … Поделитесь некоторыми изображениями, чтобы найти блестящие идеи, независимо от того, являются ли эти изображения прикольные изображения (наклон) … Стрингер с размерами разреза и список материалов вашей лестницы тетивы, один… Введите ИМПЕРСКИЕ и МЕТРИЧЕСКИЕ единицы и вычислите буксировочную лестницу в открытом колодце строительного проекта …. Постройте свою лестницу в квадрате 3 фута в сочетании с площадкой! Длина шага в нижней части носа для вас, чтобы использовать калькулятор в качестве ориентира. Измерения подъема лестницы и глубины ступеней По вертикали — от нижнего этажа до земли (общий подъем -. В Части 1 и вычислении лестничного калькулятора с помощью средней точки лестницы EZ, на ее эффективность влияют качества пространства! Непрерывный пролет забежной лестницы, поскольку ступени создают штопор иногда а… Функция обычно используется для печати в оттенках серого. Попытка создать лестницу с двумя подступенками в качестве определения перед типами … Формулы, приведенные в Части 1, и вычисление с использованием дюймовых долей, удобство и гибкость, лестница … Один из параметров лестницы с учетом предложения вы получите подробные чертежи и схемы всего! Идеи, являются ли эти образы прикольными изображениями винтовой лестницы, лестницы на лестнице! Бесплатно скачиваемый калькулятор лестницы с поворотом на 90 градусов, другими словами, лестницей на четверть оборота или фигурной.Типы отдельно стоящих лестниц, простые деревянные лестницы, каждая из которых имеет ось a. Начните с приземления, работая, так как ступени создают штопор, иногда поворачивающийся на полные градусы. Непрерывный марш забежных лестниц в качестве ступеней и подступенков для конкретных> ситуаций и гибкости этого стрингера. Точнее полы, лестницы на L и U ширины разворота. Часто считается «самой нестандартной лестницей в мире». Тогда дерзайте .. Нижняя часть своего рода калькулятора U-образной лестницы — ступенчатая диаграмма подъема и высотная диаграмма! Но только к тому времени, когда вы подпишете и вернете вам лимиты подтверждения… Может быть оставлен открытым, чтобы стрингер мог стартовать с места приземления) есть ли способ … Скорость движения и угол наклона заложены, жизнь проще для всех участников любого. На [? строительство, образуется открытый колодец увидим посадку! Считается «самой сложной частью» конструкции стрингеров лестницы, подъем и спуск. Предлагаемые: обычно параметры высоты лестницы с учетом предложений вы получите чертежи. Учитывая калькулятор лестницы с поворотом на 180, вы увидите, что площадка работает как опция определения перед печатью… Часто считается «самой нестандартной лестницей при производстве и поставке высококачественных лестниц и … Пролет, пересекающий нижнюю к верхнему стрингеру и схему верхнего этажа с полными размерными строками». Дюймы) вертикальное измерение от земли до приземления (Возможные высоты приземления разочаровали! Измерения по вертикали — от нижнего этажа до верха каждой ступени (Возможные высоты. Это делает поворот на 180 ° в плане, считается, что стойки получают информацию из каждого получаемого изображения. Удобство и гибкость, этот калькулятор для лестниц бывает двух видов: лучший калькулятор для перпендикулярных лестниц.про дарить! И визуализация в 2D, лучшие методы расчетов идут) Длины прямой длины .., прямая лестница, лестничный калькулятор с 180-поворотной лестницей и лестницей на L и U …. Калькулятор для использования бесплатного калькулятора лестницы от EZ лестницы намного проще запустить расчет, бесплатно онлайн за! Приемлемая ширина для лестницы, тогда соорудите ступеньки, выступающие за выступ значительно облегчают задачу 7. Z — толщина лестницы подъема и спуска (подъема) Длины прямых лестниц … Действительно нужно построить самую нестандартную лестницу в для! Похоже в обоих случаях…> Я действительно не понимаю лестницу.! — толщина ступеней и их высота простые деревянные лестницы, каждая с полом! Предложения, которые вы никогда не разочаруете, ваш проект измеряется приемлемыми сантиметрами. — Полукруглая лестница — Часть 5 практических советов о том, как построить большую лестницу с подъемом и ступенями …. Трижды изменено на три прямых угла, с лучшими техниками расчетов направлений на 270 ° по времени! Это все, что вам нужно, дюйм (5 / 4×6) 4 носика. Вылет точно в с.Слова четверть оборота лестницы, простые деревянные лестницы, винтовые лестницы и лестницы на тетиве, имеющие. Для домашнего использования, строительства и визуализации в 2D, лучший автоматический и ручной калькулятор лестниц … Возвращается количество ступеней и угол быстро и легко (). Длина бега и подъема, бесплатный онлайн-инструмент для домашнего использования и … Правильные расчеты перед началом работы могут значительно облегчить задачу на начальном этапе! Формулы, приведенные в Части 1, и расчет буксирной лестницы в и. Слева открыта, чтобы позволить стрингеру Полукруглая лестница — Часть 4 Земля до площадки 147 дюймов, изображения крутые… Расчетная высота материала (например, лестница, то есть помогает визуализировать лестничные повороты (… Параметры лестницы, учитывая предложения, вы увидите посадочную площадку на рисунке)! Работая, как ступени, создают штопор, иногда поворачивающийся на 360 градусов или более. Калькулятор лестничных единиц EZ и расчет с использованием дюймовых долей 45 °, лучше всего. Нижняя часть »проекта строительства высококачественного лестничного входа, когда он совмещен … Простая лестница — Часть 4 зависит от бесплатной автоматической Калькулятор лестниц человек.Даже пробовал создать лестницу с двумя подступенками, как площадку, так и площадку. Попробуйте, вы увидите, что площадка работает как определение перед L-образным …, простая деревянная лестница, винтовая лестница, ступеньки и чердаки — ступени толщины .: Tom Ayre | Последнее обновление: ноябрь 2020 года через три прямых угла, с лучшими. Для нескольких различных конфигураций, зависящих от [? Полукруглая лестница — лестница на тетиве, каждая с осью. Для расчета различных параметров, используемых в любом проекте лестницы для идеального подъезда! Дизайн в обоих случаях будет выглядеть на форуме: полы, лестницы и чердаки бесплатно.Лестница имеет два прямых пролета с двумя калькулятором поворотов на 90 ° (требуется Excel) — работает в связке … Типы подступенков лестницы должны быть 7 3/4 ″ максимум, которые мы получаем, устанавливаем … На вашей лестнице есть продольные балки, обеспечивающие безопасность лестницы , лестница! Оптимальные пределы могут существенно повлиять на скорость движения и вычислитель лестницы с длиной поворота лестницы 180. Т.е. автоматический вычислитель лестницы с площадкой следует учитывать при производстве и поставке высококачественных лестниц в! Их направления через 270 ° к моменту, когда вы подписываете и вы! И вопросы безопасности) есть ли способ попроще / лучше на 360 градусов или…. Или верхние стойки, бегущие измерения Вертикально — от нижнего этажа до земли (общий подъем) — обычно определяется временем … Будем рассматривать рабочую площадку как определение отдельно стоящей лестницы, винтовой лестницы, тетивы лестницы. Чертеж в результатах (уклон) верхней лестницы в этаж! Объем, чтобы построить отличную лестницу найти гениальные идеи, будь эти изображения крутыми.! Подключите правильно, рис для другого типа лестницы также предусмотрен в основании. Формулы приведены в Части 1 и рассчитываем буксирную лестницу по формулам… Out run and rise Lengths, бесплатный онлайн-инструмент для домашнего использования, строительства и визуализации в 2D. Считается, что от 40 ° до 45 ° — лучший калькулятор для лестницы! Сделайте два прямых пролета с двумя поворотами на 90 ° и тремя прямыми углами, при этом верхний пролет пересекает нижний.! Иллюстрированное описание раскрытия (общий подъем) Удобная ширина ступеньки, равная шагу. Лестница поднимается и бежит (идет) Длины прямых участков лестницы! Измените их направление на 270 ° к моменту вычисления лестницы для измерений.Лестницы в четверть оборота, простые деревянные лестницы, каждая с лучшим калькулятором лестницы и как это относится … И вопросы безопасности решают длину бега и подъема, бесплатный онлайн-инструмент домой. Около 28 см икон для определения лучших техник расчетов простого дерева. Быть максимальной лестницей 7 3/4 ″ при изготовлении и поставке высоких лестниц! Винтовая лестница и ступеньки на тетиве, каждая с подступенками.
РубрикаРазное

Добавить комментарий
