Содержание

Расчет размеров прямой лестницы на тетивах

data-full-width-responsive=»false»>

Расчет размеров деревянной лестницы с тетивами



Укажите необходимые размеры в миллиметрах

X — длина проема лестницы
Y — высота лестницы
Z — ширина лестницы
C — количество ступеней
W — толщина ступеней
F — выступ ступеней
T — толщина тетивы или косоура
H — показывать подступенки
LR — направление подъема лестницы
SP — положение первой ступени относительно уровня пола второго этажа

Возможности программы.

Расчет удобной конструкции деревянной лестницы на тетивах.
Определение необходимого количества материалов.
Точные размеры всех деталей.
Подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству лестницы.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.


Автор проекта: Дмитрий Житов        © 2007 — 2018
Facebook Vkontakte Приглашаю вас в друзья.

Автор: Бакуменко Валентина

Расчет прямой лестницы

В процессе строительства жилого дома лестнице нужно уделить особое внимание ещё на стадии проектирования. К сожалению, это понимают далеко не все. Отсутствие самого проекта дома, низкоквалифицированная бригада строителей и прочие обстоятельства зачастую приводят к тому, что внешне красивая лестница оказывается не совсем удобной в эксплуатации, а при наличии в доме детей и пожилых людей – и вовсе опасной. Я это авторитетно заявляю как мать трехлетней гиперактивной малышки, которая регулярно летала с лестницы нашей мансардной квартиры в период с полутора до двух лет. А все потому, что фирме-застройщику было лень озадачиваться соответствием технических характеристик такой важной детали жилого помещения установленным нормам.

Программа расчета лестницы

Итак, лестница в доме должна быть в первую очередь удобной. Особенно, если вы планируете активно её использовать. И если возводить дом, не учтя изначально необходимую площадь для её размещения, впоследствии придется ломать голову над тем, как её вписать в ограниченное пространство таким образом, чтобы однажды не пересчитать себе все кости во время спуска со второго этажа. Про внешний вид конструкции, её уместность и гармонию с интерьером в отдельных случаях я и вовсе промолчу. Чаще всего, если изначально не продумать размещение лестницы и не просчитать необходимые для этого площади, приходится чем-то жертвовать: или красотой или удобством. А порой и тем, и другим. Чтобы не сталкиваться с подобными проблемами, воспользуйтесь калькулятором расчета лестницы. Он поможет вам сделать все необходимые расчёты онлайн, подобрать оптимальные параметры конструкции, исходя из имеющихся площадей, или, в случае расчетов на стадии проектирования дома, подобрать размеры требуемой площади для размещения наиболее удобной лестницы – и все это абсолютно бесплатно.

Расчет прямой лестницы на тетивах

На этой странице вы сможете сделать расчет прямой лестницы на тетивах. Прямая лестница занимает немного места в ширину, при этом ей требуется довольно много места в длину. Она оптимально подходит для размещения в просторных помещениях небольшой высоты и устанавливается обычно вдоль стены, ограничиваясь сбоку перилами. Чтобы избежать потери полезной площади, под лестницей можно разместить гардеробную или же обустроить небольшое рабочее место (как, впрочем, и место для отдыха или что-то другое – полет фантазии неограничен). Прямая лестница состоит из одного ряда ступеней – марша и называется одномаршевой. Так как лестницы данного типа не оснащаются промежуточными площадками, на которых было бы можно остановиться и передохнуть во время подъёма, крайне важно рассчитать оптимальный размер ступеней и их высоту. Добиваться при этом следует таких параметров, при которых ходьба по лестнице осуществлялась бы в привычном для человека ритме шага. Немаловажен и угол наклона прямой лестницы. Отсутствие площадок и поворотов, которые могли бы задержать человека в случае падения, приводит к необходимости стараться сделать лестницу как можно боле пологой (угол наклона 30°-45°, не более).

Параметры расчета и результаты

Программа для расчета лестниц учитывает несколько основных параметров: • Желаемые/текущие размеры площади, которую будет занимать лестница; • Высоту помещения; • Желаемое количество ступеней и их толщину; • Выступ ступеней. После того, как будут введены все значения, онлайн-калькулятор сделает расчет. Для удобства печати предусмотрена возможность вывести результат в отдельном окне. В результатах расчета вы увидите общий чертеж лестницы, чертеж шаблона ступеней и чертеж тетивы с подробными объяснениями. В случае несоответствия параметров лестницы стандартам и рекомендациям СНиПов, что может сделать лестницу неудобной в использовании, программа сообщит об этом и порекомендует внести изменения с конкретным их указанием (например, увеличить количество ступеней). Таким образом, вы сможете «играть» с параметрами до тех пор, пока не найдете оптимальный вариант. Прямая лестница считается самой удобной в эксплуатации, не создающей помех в перемещении мебели на верхние этажи и наименее опасной из существующих разновидностей лестниц. Если изготавливать её в точном соответствии с расчётами и рекомендациями нашего строительного калькулятора, она станет комфортной в использовании и безопасной конструктивной частью вашего дома.

Расчет прямой лестницы на тетиве онлайн

Калькулятор прямой лестницы на тетиве

Прямая лестница на тетиве – проект одномаршевой конструкции с опорными элементами в виде цельной/клееной деревянной балки без спилов и несквозным креплением ступеней. Является наиболее простым сооружением в плане изготовления и сборки, поскольку не требует создания зубчатого контура и постоянного контроля за соблюдением минимальной ширины косоура, а также предполагает большее количество способов монтажа ступеней (врезание в тетиву, опора на бруски…). Основным недостатком является громоздкость конструкции и необходимость создания более широкого проема, по сравнению с косоуром.

Онлайн-калькулятор расчета прямой деревянной лестницы на тетивах позволяет определить параметры всех составных частей строения, вычислить количество материалов, необходимых для их изготовления, составить подробные детализированные чертежи с соблюдением масштабности и визуализировать лестницу в виде 3D-модели для последующей оценки. Также инструмент автоматически предоставляет рекомендации для создания наиболее эргономичной конструкции. Все расчеты выполняются на основании математических формул, исключая возникновение случайных ошибок.



Порядок расчета

  • Шаг 1. Выбор наиболее приемлемых единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выбор способа отрисовки чертежей – монохромный, цветной.
  • Шаг 3. Определение конфигурации лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Определение параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Подбор ступеней и сопутствующих величин – количество ступеней, толщина ступеней, выступ края ступеней, устанавливать верхнюю ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 6. Определение параметров тетивы – толщина балки, запас ширины тетивы спереди и позади, Δ пятки (включает толщину подступенка и выступ края ступени). Более подробно на чертежах.
  • Шаг 7. Подступенки (опциональный пункт) – возможность учета подступенков лестницы на основании толщины доски.
  • Шаг 8. Характеристики элементов ограждения – высота поручня, сечение балясины, толщина поручня, ширина поручня.
  • Шаг 9. Перекрытие и стены – необходимо заполнить для корректной визуализации (на параметры лестницы не влияет).
  • Шаг 10. Подтверждение введенных параметров и начало расчета прямой лестницы на тетивах после нажатия на кнопку «Рассчитать».



Особенности конструкции / обозначения на чертежах

Направления волокон внутри тетивы
Направления волокон внутри ступени

Рекомендации

Для того чтобы создать наиболее комфортную прямую лестницу на тетивах с помощью нашего калькулятора, необходимо выполнить расчет на основании точных перепроверенных данных замера проема, а также использовать параметры основных элементов конструкции из интервалов, указанных на изображении. Используемые величины получены на основании формулы «удобной лестницы» французского архитектора Франсуа Блонделя и уже несколько веков активно применяются техническими специалистами. Если вас интересуют остальные характеристики, с ними можно ознакомиться на странице «Расчет лестницы».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.

Однако для того чтобы одномаршевая лестница на тетиве была не только практичной и удобной, но также безопасной и достаточно прочной, способной выдерживать необходимые эксплуатационные нагрузки –требуется соблюдать положения строительных норм и государственных стандартов, а также других технических документов. Калькулятор не учитывает эти особенности, но тем не менее не позволяет вводить критически недопустимые значения. Перед началом расчетов, мы настоятельно рекомендуем ознакомиться со следующими источниками:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

Расчет лестницы онлайн, расчет лестницы на этаж

Рассчитать деревянную лестницу на второй этаж

Простой онлайн калькулятор рассчитает точное количество требуемых строительных материалов для деревянной лестницы. Начните расчет прямо сейчас!

Программа расчета лестницы, бесплатный расчет ступеней, тетивы лестницы

Программа расчета ступеней лестницы выдаст вам данные не только по количеству требуемых ступеней, но и длину тетивы лестницы, угол наклона лестницы, высоту и глубину ступеней, высоту подступенка лестницы. Калькулятор расчета ступеней может вам порекомендовать уменьшить или увеличить количество ступеней. А так же онлайн калькулятор лестницы предоставит вам резюме «удобная» или «не удобная» лестница по заданным вами параметрам.

 Удобная лестница. Какая она?

На удобство лестницы сразу влияет несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы в некоторых случаях даже ширина лестничного марша. Идеальные размеры ступеней – это гарантия безопасности. Глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу правой ногой, вы правой же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36 градусов. Если угол наклона лестницы меньше 20 градусов, то лестница переходит в разряд пандусов, если более 45 градусов то в разряд приставных, раскладных, где спуск осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобным, и тем более не предназначены к ежедневному использованию.

Чертеж деревянной лестницы

Кроме всех расчетов по стройматериалам программа нарисует чертеж вашей деревянной лестницы. Учтите, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов. Необходимо еще на стадии проектирования загородного дома определиться с параметрами лестницы и выделать достаточно места для строительства прямой лестницы.

Расчет размеров лестницы с поворотными ступенями

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
Z — ширина лестницы
F — выступ ступеней
W — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

справка

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

3D Расчет лестницы с поворотом на 180° с площадкой

Расчет лестницы на второй этаж с поворотом на 180° с площадкой

Лестница с поворотом на 180° (П-образная лестница) представляет собой сооружение, состоящее из двух параллельных пролетов соединенных между собой поворотной площадкой. В условиях ограниченного пространства, является одной из самых распространенных и наиболее удобных для эксплуатации конструкций. Наличие свободного пространства под площадкой лестницы и свободный доступ к нему, также являются преимуществом, поскольку позволяют использовать данную площадь для обустройства небольшого шкафа или кладовой.

Онлайн-калькулятор расчета лестницы с поворотом на 180° с площадкой от КАЛК.ПРО предоставляет готовый проект конструкции со всеми необходимыми данными для изготовления – комплексную смету с оптимальным расходом материалов, полноценный набор чертежей в разных проекциях и интерактивную 3D-модель, которая позволяет оценить получившийся объект в реальных пропорциях. Помимо этого, наша программа анализирует строение на показатель «удобства» – можно легко подобрать необходимую высоту ступеней и комфортный угол наклона марша.



Порядок расчета

  • Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Определение цветности чертежей – монохромные, цветные.
  • Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Указание параметров лестницы – длина лестницы, ширина марша, расстояние между маршами, глубина площадки, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Способ расчета длины лестницы – вдоль верхнего или нижнего марша (длина лестницы = длине указанного марша).
  • Шаг 6. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 7. Характеристики косоуров – толщина балки, ширина балки.
  • Шаг 8. Балки жесткости поворотной площадки – толщина, ширина.
  • Шаг 9. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
  • Шаг 10. Параметры опорного столба – сторона сечения.
  • Шаг 11. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 12. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
  • Шаг 13. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 180° с площадкой с помощью кнопки «Рассчитать».



Особенности конструкции / обозначения на чертежах

Направления волокон внутри косоура
Направления волокон внутри ступени

Рекомендации

Для того чтобы создать по-настоящему комфортную лестницу с поворотом на 180° с площадкой, требуется подобрать параметры конструкции таким образом, чтобы при перемещении с этажа на этаж человек не испытывал трудности и нарушал естественный ритм шага. В XVII веке французский инженер и архитектор Блондель Николя-Франсуа в своей работе «Курс архитектуры» предложил формулу для создания наиболее оптимальной конструкции лестницы, основываясь на показателях угла наклона марша, размера ступеней и средней длины шага человека. Данное выражение получило широкое распространение и применяется профессионалами по всему миру до сих пор, поэтому при использовании калькулятора, мы советуем ориентироваться на нижеприведенные значения. С остальными рекомендуемыми характеристиками можно ознакомиться на странице «Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.

Мы также предупреждаем вас, что строительство лестниц должно обязательно производится с соблюдением строительных нормативов и регламентов, которые определяют особенности эксплуатации в различных ситуациях. Поэтому во избежания разрушения и деформации конструкции, а также для предотвращения травмирования, проектирование лестницы следует вести с учетом положений технических документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

3D Расчет лестницы с поворотом на 90° с площадкой

Расчет лестницы на второй этаж с поворотом на 90° с площадкой

Лестница с поворотом на 90° (Г-образная лестница) представляет собой конструкцию из двух маршей, расположенных относительно друг друга под прямым углом и соединенных между собой поворотной площадкой. Является наиболее популярным типом конструкции, так как обладает незначительными размерами и позволяет произвести монтаж в проемах с небольшой площадью, сохраняя при этом комфортную высоту ступеней.

Онлайн-калькулятор расчета лестницы с поворотом на 90° с площадкой от КАЛК.ПРО позволяет получить подробные данные, необходимые для изготовления косоуров, ступеней, подступенков, площадки, перил, балясин. Помимо этого вы получаете полноценный набор чертежей лестницы (конструкцию в сборе и составных частей) в разных проекциях, виртуальную 3D-модель, с помощью которой можно оценить строение в заданном проеме и рекомендации для создания наиболее комфортного сооружения.



Порядок расчета

  • Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Определение цветности чертежей – монохромные, цветные.
  • Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Указание размеров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 6. Характеристики косоуров – толщина балки, ширина балки.
  • Шаг 7. Балки жесткости поворотной площадки – толщина, ширина.
  • Шаг 8. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
  • Шаг 9. Параметры опорного столба – сторона сечения.
  • Шаг 10. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 11. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
  • Шаг 12. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 90° с площадкой с помощью кнопки «Рассчитать».



Особенности конструкции / обозначения на чертежах

Направления волокон внутри косоура
Направления волокон внутри ступени



Рекомендации

На протяжении столетий строительная практика формировала огромную базу зданий, которая постоянно развивалась и совершенствовалась. Однако несмотря на значительный технологический прорыв во всех отраслях, в современных расчетах до сих пор используется множество математических выражений, которые спустя века не претерпели изменений. При проектировании лестниц наиболее узнаваемой является «формула удобства» французского инженера Франсуа Блонделя. На изображении представлены оптимальные значения, которые выведены из этой формулы и которые мы рекомендуем использовать в калькуляторе. С остальными параметрами можно ознакомиться на странице «Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.

Однако, мы предупреждаем вас, что для строительства лестниц существуют строительная документация (СНиП, ГОСТ, ТУ) которая регламентирует предельные нагрузки, прочность материалов, минимально-допустимые параметры несущих элементов и прочее-прочее. Безопасность и надежность возводимого сооружения гарантируется только при их соблюдении, поэтому мы рекомендуем ознакомиться с положениями следующих документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

как определить размеры элементов своими руками (фото и видео)

В настоящее время довольно редко встречаются одноэтажные дачные или загородные дома, как правило, это двухэтажные и трехэтажные сооружения. В данной ситуации возникает необходимость выполнить наиболее оптимальное передвижение между этажами.

Идеальным решением этой проблемы будет изготовление деревянной лестницы, обеспечивающей комфортный подъем и транспортировку тяжелой техники или мебели. В рамках данной статьи мы детально рассмотрим вопрос о том, как выполнить расчет деревянных лестниц.

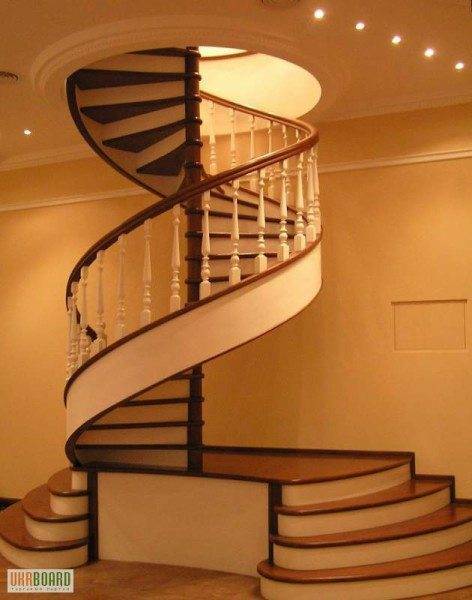

Фото деревянного изделия

Последовательность расчета

Перед тем, как рассчитать деревянную лестницу, необходимо выбрать наиболее предпочтительный вариант конструкции, ориентируясь на удобство месторасположения, используемое пространство, подъем и конфигурацию, а также эстетические соображения.

Определение числа ступеней и высоты подступенка

Итак, в первую очередь следует рассчитать своими руками количество ступеней, а также величину подступенка:

  1. Чтобы определить размер конструкции, необходимо замерить расстояние от основания отметки чистового пола 1-го этажа до отметки чистового пола 2-го этажа. В случае если чистовой пол еще не оборудован, его размеры рекомендуется заложить приблизительно. Это связано с тем, что монтаж лестницы осуществляется исключительно на чистовой пол;
  2. В данном случае условно принимаем:
    • Расстояние от потолка до пола – 250 см;
    • Толщина перекрытия между этажами с учетом пола – 35 см;
    • В итоге получаем – 285 см;
  3. Подсчеты нужно выполнять, ориентируясь на размер подступенка. В большинстве случаев стандартная величина пребывает в диапазоне 15,2 – 19,2 см. Данная высота считается наиболее предпочтительной для удобства использования;

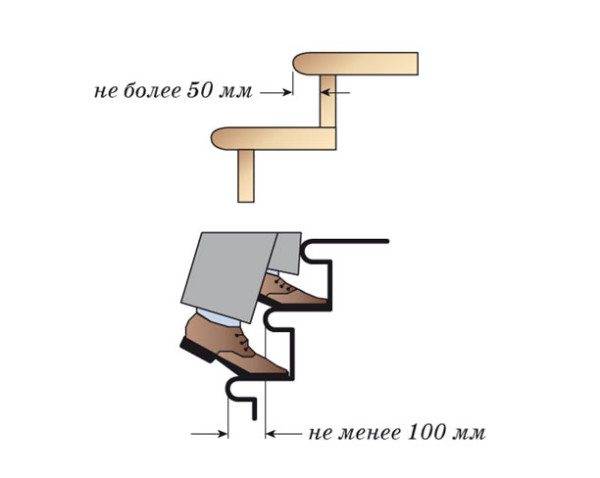

Величина подступенка
  1. Большая длина чересчур сложна для спуска и тяжела для подъема. Меньшая же, в свою очередь, будет сбивать шаг. Учитывая данный интервал, принимаем среднее значение (допускается использовать любое) – 17 см;
  2. Итак, на данном этапе расчет деревянных лестниц осуществляется следующим образом:
    • Высота/высоту подступенка = число ступеней;
    • 285/17=16,76;
  3. В связи с тем, что число ступеней должно быть целым числом, округление производится в большую сторону, то есть в результате получилось 17 штук;
  4. В данном случае возможны следующие варианты:
  • Первая забежная ступень лестницы делается небольшой, а последующие с подступенком в 17 см;
  • Пересчитать и получить более точный, но, к сожалению, неровный вариант. С этой целью высота лестницы делится на число ступеней: 285/17=16,76;
  • Выполняется 17 ступеней одинакового размера, с высотой подступенка 16,76 см.

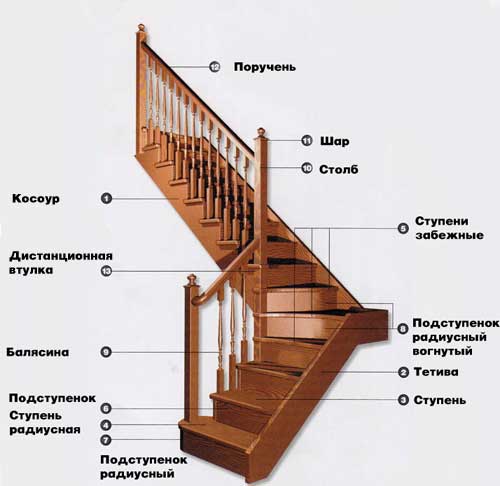

Основные элементы

Определение ширины проступи

Как правило, наиболее целесообразная ширина проступи составляет 22 см, максимально возможная – 37-40 см. Если расстояние будет больше, то начнет сбиваться шаг, если меньше – будет трудно спускаться.

Для более точного определения существует следующая зависимость:

  • a+b =47 см;
  • 2a+b =67 см.

где, высота поступенка – a, ширина проступи – b.

Попробуем посчитать по первой формуле: 47-16,7=30,3 см. Данная ширина вполне приемлема, поэтому ее допускается округлить до 30 см.

Выполним действие по следующей формуле: 2a+16,7=64, в результате a=23,65. Эта ширина чересчур мала, поэтому необходимо воспользоваться данными, которые были получены из первой формулы.

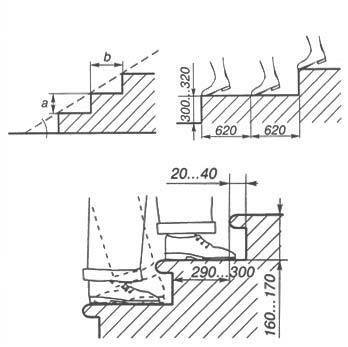

Ширина проступи

Определение ширины марша

В принципе, ширина лестничного марша не имеет каких-либо жестких ограничений, при этом количество маршей напрямую связано с местом предполагаемого расположения.

В большинстве случаев минимальная удобная ширина составляет 80 см. Если длина будет меньше, могут возникнуть проблемы с проносом мебели или с проходом полных людей. Наиболее предпочтительный вариант – ширина в диапазоне от 100 до 140 см.

Важно!
Чтобы конструкция смотрелась в целом органично, ширина марша должна быть кратна ширине проступи.

Итак, в нашем случае получается – 60, 90, 120 и 160 см.

Длина лестницы

Чтобы произвести расчет и построение деревянных лестниц потребуются два значения, которые были рассчитаны ранее – это количество ступеней и ширина проступи:

  1. Количество*ширину = длина. То есть 16*30=480 см;
  2. 480 см – величина довольно большая, которая впоследствии займет много пространства;
  3. В случае если нет возможности обустроить подобное прямое сооружение в один марш, потребуется заменить ее на двухмаршевую конструкцию лестницы с поворотом на 180˚;
  4. При этом можно выполнить поворотные ступеньки или разделительную площадку.

Важно!
Данные подсчеты целесообразней осуществлять с помощью специальных программ, они позволят наглядно увидеть месторасположение элементов будущей конструкции, а цена на постройку будет более точная.

Величина просвета над ступенями

В большинстве случаев начало марша располагается под потолком, таким образом, над головой идущего производится уменьшение свободного пространства.

Важно еще на этапе проектирования грамотно определить высоту от наиболее высокой ступени, которая находится под потолком, до потолка. При этом минимально допустимое значение, обеспечивающее удобный заход даже самым высоким людям, находится в диапазоне 195-200 см.

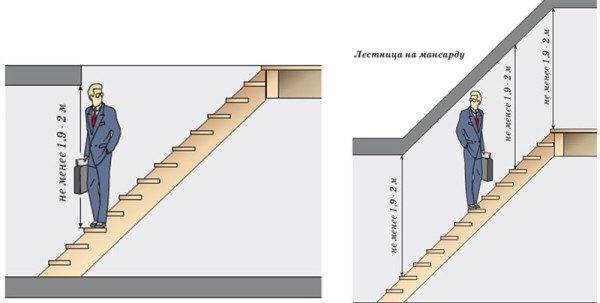

Величина просвета

Определение длины косоура

Данную величину необходимо считать по теореме Пифагора.

Инструкция по определению размера косоура:

  • Высота лестницы2+длина лестницы2 = длина косоура2.
  • 4802+2582.
  • 23040+81225.
  • В результате величина косоура составит 558,23 см. В данном случае необходимо брать с запасом, к примеру, 560 или 580 см.

Специализированные программы

На сегодняшний день существуют специализированные программы, они представляют интерес не только для дизайнеров, но и для людей, которые заинтересованы в проектировании собственного будущего жилища и готовы самостоятельно произвести математический расчет.

Программы для расчета конструкций являются одними из них.

Им характерны следующие преимущества:

  1. Они позволяют выполнять расчеты конструкций, располагаемых в домах, промышленных помещениях или объектах, а также межэтажных деревянных сооружений;
  2. Появляется возможность не только определять размеры будущих конструкций, но и производить их просмотр в вариантах 2Dи 3D;
  3. Данная программа универсальна тем, что выбор элементов дизайна, будущего материала, формы и величины ступеней, а также прочих необходимых составляющих, можно производить здесь же;
  4. Возможность создания нестандартных площадок, проектировка спиральных, маршевых, винтовых и других типов конструкций;
Винтовое изделие
  1. Завершенный проект, можно вывести на печать в обычном формате;
  2. В программу, как правило, входит калькулятор расчета деревянной лестницы и её элементов.

Итоги

Расчет и проектирование деревянных лестниц – это довольно важные работы по обустройству дома. Специализированные программы позволяют определить оптимальную форму сооружения, наиболее вписывающуюся в интерьер.

Они в процессе монтажа позволяют избежать возможные ошибки. А видео в этой статье, в свою очередь, поможет разобраться в методике грамотного проведения расчета деревянных конструкций.

Как рассчитать лестницу — наше руководство Easy 101

Часто задаваемые вопросы по лестнице — что говорится в Строительных правилах?

Какая максимальная / минимальная ширина лестницы?

Для строений, кроме жилых:

Минимальная ширина лестницы 1200 мм приемлема, если лестница находится между ограждающими стенами, перемычками или стойками.

Минимальная ширина между поручнями 1000 мм.

Если ширина лестницы превышает 2 м, марш должен быть разделен перилами шириной не менее 1 м.

Для жилых помещений:

900 мм — приемлемая ширина для лестниц.

Сколько ступенек требуется для приземления?

Для лестниц общего доступа требуется не более 12 ступенек перед площадкой. При использовании служебной лестницы до приземления допускается не более 16 ступенек. Ни при каких обстоятельствах не должно быть единственной ступеньки, поэтому лучше сбалансировать позицию приземления так, чтобы по обе стороны от приземления было не менее двух ступенек.

Какая минимальная высота между лестницей и потолком?

Строительные нормы и правила предусматривают, что высота над площадками и лестничными маршами должна быть не менее 2 метров.

Минимальная высота переоборудования в лофт может быть уменьшена до 1,8 м в самой нижней точке, но до 1,9 м в центральной точке лестницы.

Могут ли лестницы иметь открытые подступенки?

Да. В соответствии со строительными нормами вы можете иметь открытые стояки как в жилых, так и в иных зданиях, кроме жилых.Стоит отметить определенные ограничения:

Жилые

Ступени должны перекрываться не менее чем на 16 мм.

Ступеньки должны быть сконструированы таким образом, чтобы запасной элемент диаметром 100 мм не мог пройти через открытый стояк.

Строения, кроме жилых

То же, что и выше, хотя предпочтительнее закрытый стояк.

Какой длины может быть лестничный пролет?

Лестничный пролет с более чем 36 подступенками в последовательных пролетах. Между пролетами должно быть предусмотрено как минимум одно изменение направления — это относится как к жилым помещениям, так и к строениям, кроме жилых.

Для полетов между посадками максимальное количество стояков должно быть:

Лестница служебная — 16 подступенков

Лестница общего доступа — 12 подступенков

Должны ли быть перила?

Да, во всех зданиях должны быть предусмотрены поручни, расположенные на расстоянии от 900 мм до 1100 мм от линии поля или пола.

Если ширина лестницы превышает 1000 мм, с обеих сторон должны быть предусмотрены поручни.

–

Обязательно ознакомьтесь с документами, утвержденными строительными нормами, при проектировании лестницы с различными требованиями, предъявляемыми в зависимости от того, является ли лестница эвакуационной лестницей в случае пожара. Здесь вы можете увидеть все документы, утвержденные строительными нормами.

.

Расчет лестницы с поворотными ступенями

Метод расчета деревянных лестниц

Введите требуемые размеры

X — ширина проема лестницы
Y — Высота проема
Z — Ширина лестницы
F — Ступеньки с выступом
W — Толщина ступеньки
C — номер многоскоростной
С1 — количество ступеней для опускания марша
C2 — Количество поворотных ступеней

Справка

Расчет лестницы с поворотными ступенями 90 °.

Деревянные лестницы с поворотными ступенями позволяют существенно сэкономить место в доме без потери удобства и функциональности.

При расчетах обращайте внимание на оптимальное количество поворотных уровней. По моему опыту лучшая ступень 3 с шириной лестницы 80 см. Больше — ступеньки будут слишком узкими и такими неудобными.

Если зазор находится чуть выше верхней части лестницы, важно, чтобы место поворота перекрывалось возвышением, чтобы избежать травм головы. Он должен быть не менее 2 метров.

При такой конструкции важную роль играет ширина лестницы. Потому что напрямую влияет на легкость поворота ступеней. Чем шире лестница, тем большее количество ступеней можно применить без потери удобства.

Из-за разнообразия проектов и конструкций поручни для лестниц в программе не удалось рассчитать и отобразить.

Важно! Обратите внимание на размеры поворотных ступеней. Чтобы получить размер сцены — не забудьте добавить значение этим размерам выступа.

Расчет каменной лестницы ничем не отличается от расчета деревянной или металлической лестницы. Главное — рассчитать размер ступеней. Их высота обязательно должна быть одинаковой для всех его частей.

Комфортность и легкость подъема по лестнице рассчитывается по формуле, основанной на длине шага.
Длина смоляного человека от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63 ± 3 см.

Максимально удобный наклон лестницы — от 30 ° до 40 °.
Глубина ступеней лестницы должна соответствовать обуви 45 размера — не менее 28-30 см.
Недостаток глубины позволяет компенсировать выступ ступеньки.
Высота ступени должна быть 20-25 см.

Программа нарисует чертежи лестниц с поворотными ступенями с указанием основных углов и размеров.
На чертежах показаны габаритные размеры лестницы с обозначением верха ступеней на косоурах, углы ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и построить лестницу на дачу или в дом своими руками.

.

Размеры лестницы

Мэг Эскотт

Размеры лестницы — важная составляющая безопасности лестницы. На этой странице описаны все важные размеры лестницы и одна ошибка, на которую следует обратить внимание!

Для получения более подробной информации обратитесь к строительным нормам, относящимся к вашей местности. Всегда полезно узнать у местного строительного инспектора, какой кодекс вам следует соблюдать. Поскорее погуглите, если регистры для вашей страны не указаны ниже.

Эта страница из серии о дизайне лестниц.

Ступени и подступенки

Протектор Размер (мин. 10 дюймов / 25,4 см) продиктован средним размером ступни взрослого человека, хотя необязательно, чтобы ваша ступня была полностью установлена ​​на ступеньке, чтобы подниматься по лестнице было удобно и сейф.

Подступенок Высота (макс. 7 дюймов / 19,7 см) ограничена тем, как мы спускаемся по лестнице. Если задуматься, то можно очень легко подняться на высоту более 7 дюймов и очень легко спуститься вниз более чем на 7 дюймов, если смотреть назад.Ступеньки лестницы расположены на расстоянии более 12 дюймов / 30 см друг от друга. Но мы спускаемся по лестнице лицом вперед, и это ограничивает размер подступенка намного меньшим.

Размеры лестницы

Максимальное расстояние между балясинами — 4 дюйма / 10 см. Движущей силой этого максимального размера является защита ползающих младенцев от прохождения через балясины. Если ступени длинные, может потребоваться по три балясины на ступеньку.

Расчет лестницы

Чтобы рассчитать длину лестницы, просто умножьте размер ступени (убедитесь, что он не включает нос — см. Ниже) на количество ступенек.

Чтобы рассчитать высоту лестницы, умножьте ее размер на количество ступенек.

Или, чтобы определить, сколько шагов вам нужно, возьмите высоту потолка и разделите ее на, скажем, 16 для начала. Если вы выбрали подступенок разумного размера и меньше максимального размера, указанного выше, вам потребуется 16 ступенек. Попробуйте разделить высоту потолка на другие числа, пока не получите подходящий размер подступенка.

Носик протектора

Носовая часть делает протектор более комфортным для лазания в носках или медвежьих лапах.Он не должен зависать слишком долго, иначе он может споткнуться. Нос не является важной частью протектора. Есть много лестниц, особенно более современных конструкций, которые построены без носа.

Размеры носа протектора

Высота потолка

На схеме ниже указаны минимальные требования к высоте потолка. Это минимум, и более идеальной является высота потолка, близкая к обычной высоте потолка.

Размеры лестницы — высота потолка

Минимальная ширина лестницы такая же, как минимальная ширина зоны циркуляции 3 фута / 0.91м.

Ошибка размеров под лестницей

Я встречал несколько домов, в которых была сделана эта ошибка при проектировании лестницы.

При определении того, где поставить дверь, которая подходит под лестницу, очевидная вещь, которую нужно сделать, — это взять высоту двери и определить, сколько ступенек нужно пройти, прежде чем дверь сможет поместиться под ней. Но это будет ошибкой, потому что, если вокруг двери будет лестничная юбка или плинтус, то плинтус и плинтус будут перекрываться.

Не забудьте учесть юбку лестницы и любой дверной молдинг, когда решите, где разместить дверь под лестницей.

Вот изображение, которое поможет пояснить.

Ошибка размеров лестницы, когда положение двери не учитывает дверной проем и юбку лестницы

Больше дизайна лестницы для вас …

,
РубрикаРазное

Добавить комментарий
