Расчёт комплекта для светодиодного освещения (подсветки) на примере светодиодной ленты.

Расчёт комплекта для светодиодного освещения (подсветки) на примере светодиодной ленты.

Для начала необходимо определиться с типом и количеством светодиодной ленты (иными источниками светодиодного света), чтобы рассчитать требуемую мощность для всех составляющих электрической схемы.

Основные типы светодиодных лент:

• Светодиодная лента SMD 3528 60LED 4,8W 12V – потребляемая мощность  4,8W Ватт на 1 метр, ток 0,4 Ампера на 1 метр.
• Светодиодная лента SMD 3528 120LED 9,6W 12V — потребляемая мощность  9,6W Ватт на 1 метр, ток 0,8 Ампера на 1 метр.
• Светодиодная лента SMD 5050 30LED 7,2W 12V — потребляемая мощность  7,2W Ватт на 1 метр, ток 0,6 Ампера на 1 метр.
• Светодиодная лента SMD 5050 60LED 14,4W 12V — потребляемая мощность  14,4W Ватт на 1 метр, ток 1,2 Ампера на 1 метр.

Сравнение источников света в фотографиях.

Расшифровка обозначения светодиодной ленты на нашем сайте*: Светодиодная лента SMD 3528 60LED 4,8W 12V SMD 3528 – тип светодиода 60LED – количество светодиодов на 1 метр ленты 4,8W – потребляемая мощность 1 метра светодиодной ленты 12V – напряжение питания светодиодной ленты *- некоторые источники указывают характеристики для 3-5 метров ленты…

К примеру, нам необходимо 10 метров светодиодной ленты SMD 5050 60LED 14,4W 12V.

Необходимая нам информация – это мощность.

10 метров Х 14,4 Ватт = 144 Ватт – общая мощность ленты.

Для ленты 144 Ватт подходит блок питания 150 Ватт, но практика показывает, что этого недостаточно для надежной работы комплекта и поэтому принято увеличивать мощность блока питания минимум на 20% (в определённых условиях рекомендуют запас мощности 50%)

Если в схеме предусмотрен диммер или RGB контроллер, то расчет аналогичен подбору блока питания.

Мощность, потребляемая самим RGB контроллером или диммером, незначительна и в расчёт блока питания для светодиодной ленты не принимается.

Как правило, RGB контроллеры и диммеры имеют небольшую мощность, до 288 Ватт – в зависимости от модели, а если мощность светодиодной ленты превышает допустимую мощность RGB контроллера или диммера, тогда используют усилитель.

Расчет усилителя для  RGB контроллера или диммера: ((полная длина ленты)  —  (длина ленты подключаемая к контроллеру*)) метров  Х  (мощность 1 метра ленты) Ватт  +  20%  =  (мощность усилителя) Ватт *— часть ленты подключается к контроллеру (согласно мощности), оставшаяся часть к усилителю



Если у вас возникают сложности с расчётом комплекта, позвоните нам, и мы поможем рассчитать и подобрать светодиодный комплект под ваши условия

 Vel +375 (29) 611-07-05, MTS +375 (29) 899-07-05

solled.by

Калькулятор

Нужна помощь в подборе комплекта?

Готовы помочь подобрать оптимальный комплект. Пожалуйста, звоните по рабочим дням по телефону (499) 372 0462 с 10:00 до 18:00 (время Московское). Так же предлагаем воспользоваться простым калькулятором на этой странице.

Как рассчитать светодиодную ленту

Светодиодные ленты широко применяются в интерьере, а так же для рекламы, и для оформления витрин и других объектов. Но прежде чем начать их использовать, требуется провести расчёт светодиодной ленты. Как же это сделать?

Если вы думаете, как подобрать светодиодную ленту, то сначала требуется рассчитать ее длину. Причем при этом важно понимать, что часто лента идет не прямо, а изгибается. Так что речь здесь идет о том, как рассчитать светодиодную ленту со всеми ее изгибами. На самом деле, это совсем несложно сделать, только нужно сразу проложить траекторию, по которой пойдет лента, чтобы впоследствии монтаж прошел без проблем.

Далее рассчитывается общая мощность ленты. Зная мощность каждого метра (а она всегда написана в документации), легко помножить ее на общее количество метров — и вы получите нужное число, которым можно оперировать в дальнейшем. В соответствии с расчётной мощностью ленты Вы подбираете блок питания (не забудьте про запас 10%). Если Вам необходимо управлять яркостью одноцветной ленты, то понадобиться диммер. В случае, если Вы используете многоцветную RGB ленту , то для управления цветностью Вам понадобится контроллер. Быаает, что мощности диммера или кронтроллера не достаточно, тогда необходим усилитель.

Для Вашего удобства Вы можете воспользоваться встроенным калькулятором.

Сам монтаж ленты проходит чрезвычайно быстро, так как большинство современных лент — самоклеящиеся. Чтобы лента хорошо держалась, требуется как следует протереть и обезжирить поверхность, на которую она будет крепиться. Так вы получите гарантию того, что лента будет надежно закреплена и сможет функционировать длительное время.

Расчет требуемого метража светодиодной ленты для освещения помещения

Размеры помещения:

Длина, м:

Ширина, м:

Нормы освещенности: Жилые помещения, 150 LxРабочие кабинеты офисы, 300 LxУчебные аудитории и классы, 500 LxЧитальные залы, 300 LxПроектные и конструкторские бюро, 500 LxКонференц-залы, 200 LxСпортивные залы, 200 LxВыставочные залы, 200 LxТеатры и концертные залы, 200 LxТорговые залы магазинов, 400 LxОбеденные залы и буфеты, 200 LxПарикмахерские, 400 LxКабинеты врачей, 300 LxГаражи, 200 LxСкладские помещения, 200 LxВестибюли, 200 LxКоридоры, 150 LxЛестницы, 100 Lx

Световой поток ленты, Лм

Ответ — оптимальное количество метров ленты: м.

Расчет мощности источников питания для светодиодной ленты

Ответ — мощность источников питания должна быть не менее:Вт

Необходимо увеличить количество блоков питания до

svetlovsem.ru

Как рассчитать мощность блока питания для светодиодной ленты

При использовании осветительных LED-лент необходимы определенные источники питания. Поскольку вариантов освещения с применением таких источников света получается множество, в каждом отдельном проекте нужен правильный выбор. Правильный расчет блока питания для светодиодной ленты – это залог ее продолжительной работы.

Главные вопросы при проектировании освещения

Как умельцам, так и профессионалам, инсталлирующим осветительные системы, содержащие обычные или боле сложные RGB-ленты, приходится искать ответ на типовые вопросы про подбор и расчет мощности блока питания для светодиодной ленты.

Помочь с ответами на эти перечисленные вопросы и раскрыть некоторые нюансы осветительных систем, использующих светодиодную ленту, призвана эта статья.

Для наибольшей безопасности любая электрическая система делается на основе трансформатора. Электрические цепи, которые питаются от него, получаются гальванически развязанными от электрической сети. Зная мощность светодиодной ленты, выбирают трансформатор. Чтобы определить его номинальную мощность, потребляемая мощность светодиодной ленты умножается на коэффициент 1,43. Таким способом обеспечивается оптимальный режим работы всей системы освещения.

Ответ на вопрос, сколько потребляет светодиодная лента, надо искать в законах, описывающих электрические цепи, формулах и соответствующих расчетах. Законы Ома, Кирхгофа и Джоуля-Ленца дают возможность получить искомый результат. Но это еще не все. Чтобы правильно рассчитать мощность светодиодной ленты, также надо узнать:

• к какой модели принадлежат светодиоды в выбранной продукции;
• 12 вольт, 24 вольта или более высокое напряжение требуется для ее питания;
• каково энергопотребление одного светодиода;
• какой получится общая длина излучателей света в осветительной системе, 5 метров или больше.

Пример приблизительного расчета

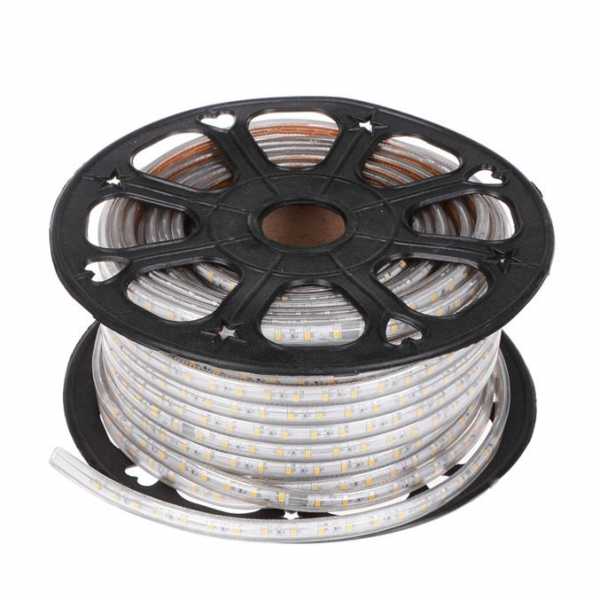

Например, вы купили в бобине светодиодную ленту длиной пять метров. Это ее стандартная максимальная длина. Либо на самом изделии, либо в техническом паспорте указывается модель примененного светодиода. Весьма вероятно, что это будет SMD 5050. Они были и все еще остаются очень популярными первыми надежными RGB-излучателями для получения белого света в лампах. В их определенном сочетании красного, синего и зеленого света, подобранном соответствующим образом, может присутствовать цвет любой температуры. Либо в техническом паспорте, либо в интернете надо найти электрические параметры этого излучателя света, которые нужны для вычислений потребляемой электроэнергии. Ее единица называется Ватт и обозначается как Вт. Параметры светодиода такие:

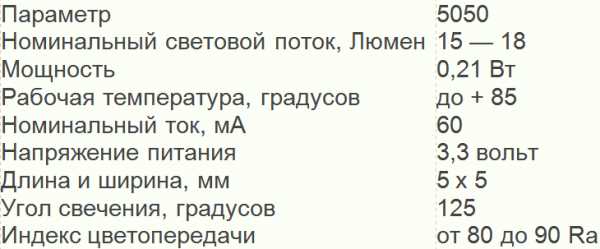

Таблица основных характеристик светодиода

Независимо от того, какие светодиоды использованы, на каждом из них напряжение примерно одинаковое. Поэтому по закону Джоуля-Ленца можно определить потребление электроэнергии одним светодиодом как произведение напряжения на силу тока через него. В примере номинальный ток равен 60 мА, то есть 0,06А. Следовательно, энергопотребление одного светодиода в нашем варианте определяется как

0,06 х 3,3 = 0,198 Ватт,

что соответствует приведенному в таблице значению. Если умножить мощность одного светодиода на общее число этих элементов по всей длине, получится величина общего энергопотребления всеми светодиодами. Ее можно использовать, чтобы сделать подбор мощности источника питания. Но поскольку в изделии применены еще и резисторы, также потребляющие электроэнергию, полученное значение надо умножить на коэффициент 1,3. Это простейший и достаточно точный расчет мощности блока питания.

Точный расчет мощности

Более точное определение мощности ленточного осветителя делается по конструкции его участков, расположенных между линиями для нарезки.

• Больше всего выпускается таких моделей, в которых эти участки 12-вольтовые. При этом и для всей светодиодной ленты 12 В – это номинальное напряжение питания.

Но есть ленточные осветители с питающим напряжением 24, 36 и 220 Вольт. Среди них могут быть модели с одинаковым напряжением питания, но количество светодиодов на метр может значительно отличаться.

• Чем больше излучателей приходится на 1 м длины, тем качественнее светит ленточный осветитель. Светодиоды сливаются в одну светящуюся поверхность.

Однако для любых моделей ленточных осветителей всегда указывается потребляемая электроэнергия всей пятиметровой бобины. Измерив расстояние между линиями отреза одного участка и разделив на полученное значение общую пятиметровую длину бобины, получаем потребление электроэнергии одним отрезком.

Затем, умножая эту величину на общее количество участков в используемом отрезке пятиметровой бобины, вы получаете некоторое значение потребляемой электроэнергии. А уже по нему подбираете мощность блока питания для светодиодной ленты своей осветительной системы. Но перед тем как рассчитать мощность источника питания, надо учитывать следующее.

• Четыре контактные площадки на месте разреза означают то, что это RGB-ленточный осветитель. Для него нужен специальный источник питания. Такая система применяется потребителями осветителей для светодиодной подсветки. В ней получается как одинаковая, так и разная сила тока в каждом из трех-четырех контактов. В результате можно получить освещение любого цвета.

  Источник питания с контроллером для многоцветного осветителя

• Если от одного источника питается ленточный осветитель пятиметровой длины, к нему можно присоединить следующий осветитель, но через специальный усилитель. Если последовательно соединяется много осветителей RGB, используется один контроллер, несколько источников питания и несколько усилителей.

Последовательное соединение нескольких осветителей RGB

Все ленточные осветители распределяются в нужных местах комнаты или помещения и при этом каждый из них дает одинаковый свет. При этом 1 метр осветителя может обеспечить такой же световой поток, как и одна лампа накаливания 100 Вт. Однако энергопотребление этого метра осветителя будет в 6–10 раз меньше. Свет ленточного осветителя будет равномернее заполнять пространство помещения. Это главные преимущества использования в системах освещения ленточных осветителей с источниками питания.

Если нет потребности в многоцветности света, можно использовать простейшее решение. Это осветитель, подключаемый к электросети через выпрямитель. Для уменьшения пульсации светового потока с частотой электрической сети на выходе выпрямителя-моста ставится электролитический конденсатор 50–100 мкФ 450 В. Соблюдаем полярность, присоединяя ленточный осветитель к выпрямителю. Для управления яркостью излучателей света можно использовать диммер. Его ставят перед выпрямителем.

BY-033/60 220V 5730 WW BROWN светодиодный ленточный осветитель



lampagid.ru

Как рассчитать блок питания для светодиодной ленты



С каждым годом в мире растет популярность светодиодной (led) подсветки, которая организуется не с помощью лампочек, а специальных лент. Это особые осветительные изделия, которые обладают массой преимуществ по сравнению с другими видами светильников. Но, чтобы они работали качественно и долго, led ленты должны подключаться к сети питания через специальный блок.

Стоит отметить, что не каждый продаваемый блок питания (БП) подойдет для вашей светодиодной ленты. Поэтому, чтобы ее работа протекала как надо, в данной ситуации следует рассчитать нужную мощность потребления, которую должен иметь подключаемый к ленте блок питания. Разобраться в этом вопросе вам поможет эта статья.

Особенности изделия и зачем нужен переходник

Популярность светодиодной продукции (лент и лампочек) привела к появление на рынке осветительных приборов обширного ассортимента такого рода изделий. Причем ленты в данном вопросе занимают не последнее место. Все связано с высокой популярностью светодиодных лент, которые обладают следующими преимуществами:

• легко устанавливаются на любую плоскость, так как имеют самоклеящуюся основу;
• имеют разнообразные цвета свечения;
• могут управляться пультом дистанционного управления при подключении к схеме контроллера;
• возможность удлинять изделие на столько, сколько нужно в зависимости от длины подсветки;
• низкое энергопотребление;

Обратите внимание! Такая продукция потребляет самое минимальное количество электроэнергии.

• длительный период службы.

LED

Самой большой проблемой, которая может возникнуть в ситуации с данным видом светодиодной продукции – правильный выбор и подключение блока питания. Причем мало просто рассчитать, какой вам понадобиться блок питания. Необходимо соблюсти правила подключения. Только, если расчет и подключение были верны, можно любоваться ярким и красочным свечением своей новой светодиодной подсветки.
Потребность в наличии блока питания для светодиодных лент основана на том, что эти изделия являются низковольтными. Обычно они рассчитаны на 12 или 24 вольт. При этом сети питания, по которым течет ток, в наших домах и квартирах имеет 220 вольт. В результате такой не состыковки необходим переходник (блок питания), которые будет позволять тому, чтобы ток, идущий от сети, соответствовал требуемым параметрам напряжения. Только с помощью блока питания можно изменить ток до нужных параметров, применимых для данного типа светодиодной продукции.

Обратите внимание! Если мощность, которую имеет блок питания, не будет подходить, то ток, идущий от сети, может привести к перегоранию светодиодов.

Поэтому выбирая блок питания, следует выяснить, сколько должна составлять его мощность для led определенной длины.

Подбираем преобразователь: важные нюансы выбора

Влагозащищенный преобразователь

Осуществляя подборку блока для данного типа осветительной продукции, следует опираться на следующие показатели:

• имеющееся напряжение питания: 12 или 24 вольт;
• общая мощность, которую потребляет купленное изделие;
• потребность в защите блока от повышенной влажности.

Обратите внимание! Если вы покупаете осветительную продукцию для установки в помещения с влажным климатом (ванная комната, бассейн, кухня, лоджий или балкон), преобразователь должен быть защищен от воздействия влаги.

Кроме этого выбор блока следует делать исходя из собственных финансовых возможностей. Чем лучше и качественнее будет блок, тем дороже он будет стоить. Но помните, что некачественный преобразователь, пропуская через себя ток разного напряжения, может довольно быстро выйти из строя.
Самым важным параметром выбора БП является его мощность. Ее расчет основывается на длине изделия (сколько в ней метров), а также других параметров, о которых мы поговорим в следующем разделе.

Параметры расчета мощностей преобразователя

Преобразователь, который меняет характеристику тока, является необъемлемой частью схемы подключения данной осветительной продукции. Если его не будет, то ток сразу же испортит led, сделав ее негодной для дальнейшей эксплуатации. При этом само изделие может иметь разное напряжение и длину (каждый метр имеет большое значение). Поэтому в каждой отдельной ситуации проводится свой расчет мощности.



Обратите внимание! Узнать, какой нужен БП для той или иной led ленты, можно узнать из специальной таблицы. Эта таблица приведена ниже.

Таблица для выбора БП

Наиболее чаще люди приобретают продукцию на 12 вольт, так как ее проще найти, и она стоит несколько дешевле.
Мощность для БП является основным параметром. Поэтому, чтобы ток не привел к выгоранию изделия, следует правильно провести расчет. А для этого нужно знать следующие параметры:

• длина осветительного изделия;

Обратите внимание! Так как led может спокойно наращивать свою длину, то каждый метр здесь влияет на показатель общей потребляемой энергии. Каждый наращенный метр будет повышать этот показатель.

• сколько диодов имеется (на один метр). В вышеприведенной таблице указано, сколько светодиодов имеет каждый метр конкретного типа ленты.

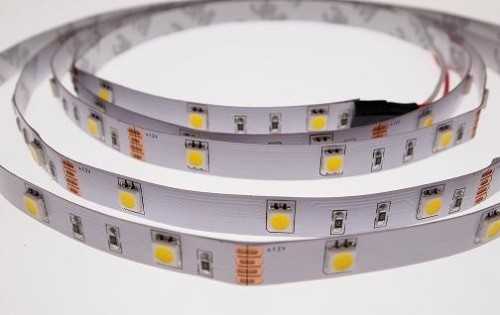

Размещение диодов на основе

Эти два параметра (длина и количество светодиодов для каждого метра) – основа расчета мощности БП. К примеру, вы хотите подключить к преобразователю 2 пятиметровые RGB-ленты SMD 5050. Значит из таблицы видно, что на один метр такого изделия приходиться 30 светодиодов, а длина самой led составляет два метра.

Детальный пример вычисления нужного показателя

Мощность – параметр, единицей измерения которого является ватт. Чтобы рассчитать ее для конкретной светодиодной ленты, нужно провести следующий алгоритм:

• вначале следует определить, сколько энергии потребляет один метр. Этот параметр легко определить по вышеприведенной таблице. К примеру, у лент SMD5050 на один метр этот показатель составит 7,2 ватт;
• затем можно легко вычислить мощность, которую потребляет led в общем. Для этого нужно просто показатель для одного метра умножить на длину. К примеру, вы хотите сделать подсветку из 10-метровой модели SMD5050. В такой ситуации 7,2 ватт умножаем на 10 и получаем 72 ватт.

Вот такая мощность, 72 ватт, будет потребляться десятиметровой SMD5050. Но здесь следует участь, что некоторое количество ватт будет тратиться на преобразование тока. Поэтому важно выбирать преобразователь с однозначно большим значением ватт, чтобы имелся небольшой запас. Он будет компенсировать возможные потери, и сохранять работоспособность подключенной к нему осветительной продукции на надлежащем уровне.

Обратите внимание! Минимальный запас мощности (ватт), которую должен иметь блок питания, должна составлять 30 % от конечной цифры ваших расчетов. В нашем случае 20 % следует вычислять из 72 ватт.

Таким образом, конечная цифра ваших расчетов для продукции с общим потреблением в 72 ватт, с учетом 30 %, составит уже 93,4 ватта. Можно встретить данные, что в качестве запаса следует взять 20-25 %. Какой вариант расчета в итоге вы будете использовать, зависит от вас и от предложенного ассортимента БП.

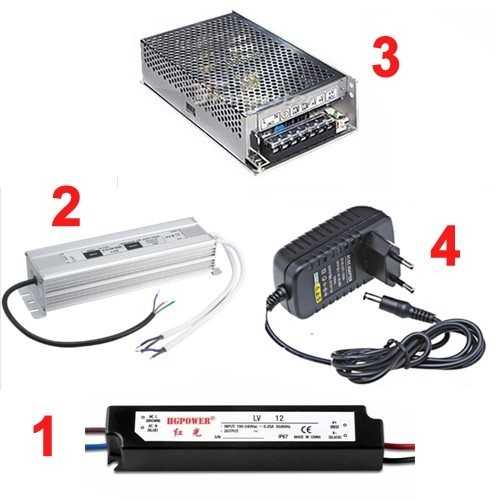

Виды преобразователей для led-продукции

Теперь осталось только отправиться в магазин или на рынок за нужным нам преобразователем. Выбирать БП можно округленного значения, но максимально приближенного к окончательной цифре ваших расчетов.

Заключение

Несмотря на большое количество преимуществ led-продукции, при использовании лент нужно быть аккуратным в расчете мощности для используемого БП. Если в расчеты закралась ошибка, то при включении продукции в сеть, она может просто перегореть. Работа led-лент будет качественной только при правильно подобранном преобразователе.



1posvetu.ru

Расчет мощности драйвера для светодиодной ленты. Использование компьютерного БП в качестве драйвера. Типы блоков питания для светодиодной ленты

В современном мире светодиодная лента применяется для подсветки самых разных объектов как внутри, так и снаружи помещения. Поэтому это изделие столь популярно. Но для того чтобы оно в полном объеме выполняло возложенные на него функции, требуется отнестись к выбору устройства очень серьезно.

Принято считать, что среди всех характеристик, которыми обладает лента светодиодная, мощность является одним из первостепенных показателей. Она и ряд других особенностей определяют сферу применения осветительного прибора. Поэтому при выборе представленных изделий необходимо знать, на какие параметры нужно обращать внимание в первую очередь.

Общая характеристика

Лента светодиодная, мощность которой должна подбираться очень обдуманно, обладает особой конструкцией. Это гибкая плата, на которой напечатаны необходимые контакты. На этой основе равномерно распределены диоды. Они и выступают источником света данного изделия.

Толщина этой ленты не превышает 2-3 мм. Ее ширина составляет 8 или 10 мм. Чтобы ограничивать ток, проходящий через диоды, на ленту монтируют резисторы. Популярность этого осветителя объясняется его долговечностью и экономичностью. В среднем представленные устройства работают от 50 до 100 тыс. часов. При этом они потребляют минимальное количество энергоресурсов.

В зависимости от мощности ленты, а также ряда других характеристик, ее можно применять для контурной подсветки фасадов, дорожек, объектов ландшафтного дизайна, а также для создания рекламы. Внутри помещений лента также участвует при создании самых разных эффектов дизайна интерьера. Спектр применения этих изделий очень велик.

Виды диодов

В первую очередь следует сказать, что сегодня существует два типа лент. Их маркируют как RGB и SMD-устройства. Первая разновидность предоставляет своему владельцу возможность создавать самые различные оттенки подсветки. Ее каждый отдельный элемент состоит из 3 диодов. Отсюда происходит и название устройства. Диоды светятся красным, зеленым и синим цветом (Red, Green, Blue — RGB).

Для такой ленты требуется приобрести специальный пульт управления, который называется контроллером. светодиодной ленты влияет на выбор этого блока управления. Он будет контролировать не только цвет, испускаемый устройством, но и его яркость, интенсивность.

Второй разновидностью лент является устройство SMD — Surface Mounted Device, что в переводе означает «монтируемый на поверхность прибор». Диоды этого изделия одноцветны. Они бывают белыми, синими, зелеными, красными или желтыми. Это более дешевое устройство.

Размер светодиодов

Мощность напрямую зависит от размеров и количества ее отдельных элементов. Они позволяют создать требуемую интенсивность свечения. В первую очередь необходимо рассмотреть вопрос размеров диодов. Маркировка изделий позволяет понять, какой тип осветителя представлен в продаже.

Сначала в этом обозначении указывается тип изделия (RGB или SMD). Далее маркировка содержит 4 цифры. Это и есть размер диодов. Если, например, написано в маркировке SMD3528, это значит, что ее осветительные элементы имеют длину и ширину 3,5 х 2,8 мм.

Существуют и более крупные диоды — 5050 или 5630. Яркость свечения SMD3528 составляет 5 люмен. Это определенная мера свечения ленты. Мощность и 5630 будет больше. Световой поток, излучаемый указанными диодами, соответственно будет равен 15 и 18 люмен. Благодаря этим качествам светодиодная лента может заменить по яркости освещения обычную энергосберегающую лампочку.

Количество диодов на ленте

Еще одним важным фактором, определяющим мощность светодиодной ленты на метр, является количество диодов. Их частота отличается в разных устройствах. Стандартно выпускаются изделия с количеством элементов на 1 м равным 60 шт.

Для повышения яркости и мощности ленты число диодов увеличивают. Для ленты SMD3528 возможно усиление концентрации осветительных элементов до 120 и даже 240 шт. на 1 м. Но столь большое количество диодов неприемлемо для лент с диодами больших размеров. Поэтому для SMD5050 и SMD5630 концентрация этих элементов составляет 30, 60 или 120 шт. на 1 м.

Следует также отметить, что яркость свечения порой зависит не от концентрации или размера диодов, а от типа излучения или световой температуры. Она колеблется от 3000 К до 7000 К. Самыми яркими считаются ленты, чей диапазон свечения находится в пределах 5500-7000 К.

Мощность

Расчет мощности светодиодной ленты производится, исходя из размеров и количества ее элементов на погонный метр. Этот показатель измеряется в ваттах. Для ленты SMD3528 характерна мощность свечения для 60 диодов — 4,8 Вт, 120 диодов — 9,6 Вт, а для 240 диодов — 16,8 Вт. Этих характеристик придерживаются все производители представленной продукции.

Чаще всего в продаже представлены ленты SMD5050. Для них также установлена определенная мощность на погонный метр. Если лента содержит 30 диодов, этот показатель равен 7,2 Вт. 60 диодов наделяют изделие мощностью 14,4

levevg.ru

Как рассчитать драйвер для светодиодной ленты. Расчет мощности светодиодной ленты на метр

Светодиодная лента питается низким выпрямленным и стабилизированным напряжением и не может быть подключена напрямую к сети 220В (это выведет её из строя), поэтому необходим блок питания . Но и они бывают разные, и возникает вопрос: какой нужен блок питания? Ответим на него в данной статье.

Блок питания должен подбираться в зависимости от параметров устанавливаемой светодиодной ленты, а именно: напряжения питания и мощности, а также от места установки.

Выходное напряжение блока питания

Светодиодные ленты чаще всего питаются напряжением 12, 24 или 36 вольт и выходное напряжение блока питания должно соответствовать напряжению питания ленты.

Расчет мощности блока питания

Остановимся подробнее на вопросе как рассчитать мощность блока питания. Для этого нужно знать мощность, потребляемую светодиодной лентой. Приведем таблицу мощности наиболее распространенных светодиодных лент.

Тип ленты	Напряжение (В)	Количество светодиодов на метр	Мощность на метр (Вт)
RT-5000 2×2 3528
RT-5000 2×2 5060
ULTRA-5000 2Х 5630
RS-5000 335 бок.свеч.
RS-5000 2x 335 бок.свеч.

Чтобы рассчитать мощность блока питания необходимо умножить длину подключаемой ленты на мощность, потребляемую одним метром. Необходимо учитывать, что блок питания должен име

stroysystems.ru

Калькуляторы

Калькулятор поможет узнать минимально допустимое сечение провода, который можно использовать для подключения светодиодной ленты к блоку питания.

Вы узнаете, светильник с какими параметрами Вам необходим, а также сможете выбрать понравившийся светильник из списка подходящих.

Выбрав светильник и задав размеры и тип Вашего помещения, Вы узнаете, сколько таких светильников потребуется, чтобы освещение соответствовало санитарным нормам.

Калькулятор поможет оценить, какое пространство будет освещать один светильник, и какой уровень освещенности поверхности мы при этом получим.

Калькулятор поможет подобрать блок питания для выбранной Вами светодиодной ленты.

Калькулятор поможет оценить, какое реальное напряжение дойдет до светодиодной ленты при подключении её проводами определенной длины и сечения.

Калькулятор поможет Вам узнать, какое напряжение нужно установить на выходе блока питания при подключении одноцветной светодиодной ленты, чтобы компенсировать падение напряжения на соединительных проводах.

Калькулятор поможет оценить, какое реальное напряжение будет на светодиодной ленте при подключении ее проводами определенной длины и сечения.

Калькулятор поможет Вам узнать, какое напряжение нужно установить на выходе блока питания при подключении RGB светодиодной ленты, чтобы компенсировать падение напряжения на соединительных проводах.
