Расчет двухмаршевой лестницы – Расчет двухмаршевой лестницы с поворотом на 180

Двухмаршевая лестница с площадкой своими руками

При строительстве многоэтажного здания в обязательном порядке присутствует маршевая лестница. Такая конструкция несложна в изготовлении и является отличным вариантом для частного дома или дачи. Имея элементарные навыки строительства, подъем на следующий этаж вполне возможно соорудить самостоятельно. Однако не стоит забывать о том, что конструкция должна быть безопасной и удобной. Чтобы избежать неприятных последствий, существуют определенные нормы и стандарты установки сооружения такого типа.

Учитывая практичность, специалисты советуют отдать предпочтение двухмаршевой лестнице. Преимущества, особенности, а также технология самостоятельного строительства данной конструкции – далее в статье.

В данной статье вы узнаете, как сделать подобную лестницу

Преимущества и недостатки двухмаршевых лестниц на второй этаж

Существуют конструкции различных типов, каждая из них имеет свои плюсы и минусы. Многие выбирают одномаршевые лестницы на второй этаж, других привлекают винтовые модели, главное преимущество которых – существенная экономия пространства. Однако такой вариант подходит лишь для людей более молодого возраста, так как пожилым очень тяжело подниматься по крутым поворотам сооружения. Что касается двухмаршевой модели, то она имеет ряд преимуществ:

1. Несложная в проектировании, а также проста в изготовлении.
2. Большой выбор материалов для отделки.
3. Небольшие затраты на покупку материалов для строительства.
4. Комфорт и безопасность – на высшем уровне.
5. Красивый дизайн, который, несомненно, порадует гостей.

Серьёзных недостатков, кроме занимаемой площади, двухмаршевая лестница не имеет. Напротив, небольшая площадка между маршами может служить местом для передышки, а также дает возможность поднять на второй этаж габаритную мебель.

В этом видео вы узнаете, как сделать подобную лестницу:

Требования к безопасности конструкции

Двухмаршевая лестница устанавливается с площадкой, которая разделяет конструкцию на 2 части. Разнообразие материалов, из которых можно изготовить лестницу, довольно большое, однако в частных зданиях (дача, коттедж) зачастую устанавливают деревянную конструкцию либо из металлопрофиля.

Внимание! Любой из вышеперечисленных вариантов с легкостью можно соорудить самостоятельно.

Чтобы лестница получилась безопасной и удобной, при ее проектировании необходимо соблюдать определенный порядок:

1. Произвести точные замеры и расчёт расходных материалов. Получившиеся данные рекомендуется отобразить в чертежах.
2. Изготовление элементов конструкции должно производиться согласно информации чертежей.
3. Сборка предварительно подготовленных материалов в целостную конструкцию.

Для комфорта и безопасной эксплуатации лестницы специалистами определены следующие стандарты, рекомендуемые к соблюдению:

1. Ширина лестницы не должна быть меньше 80 см.

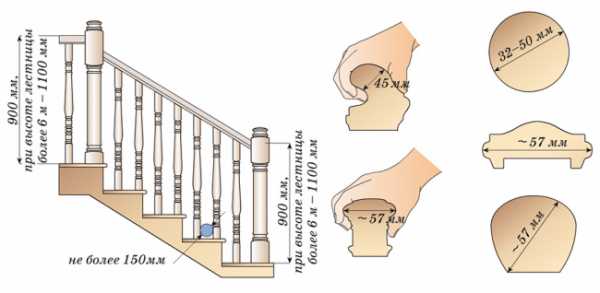

2. Высота установленных перил – минимум 0,9 метра. По прочности они должны выдерживать около 100 кг.
3. Прочность ступеней – от 200 кг.
4. Длина одного марша не должна превышать 15-18 ступеней.

Обязательные требования, касающиеся ступеней:

1. Размер приступи должен быть равен примерно 25 см.
2. Подступенек по своей высоте не должен превышать 20 см.

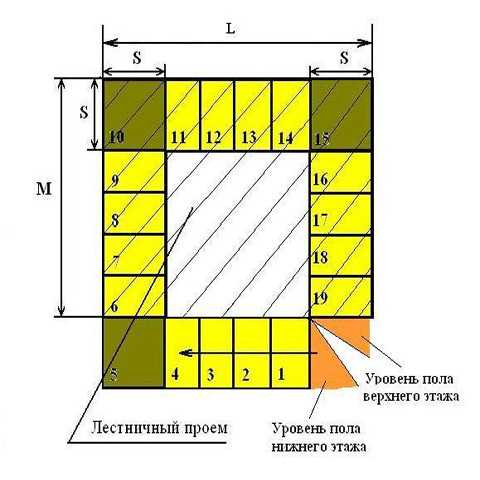

Переходную площадку можно выполнить в 2 вариантах: прямоугольной и Г-образной. Часто люди отдают предпочтение прямоугольной площадке, так как при установке марши развернуты друг к другу на 180 градусов, что значительно экономит пространство. Второй вариант более габаритный, но целесообразнее его использовать, если выход на следующий этаж расположен под углом или с поворотом.

Дизайн двухмаршевых лестниц

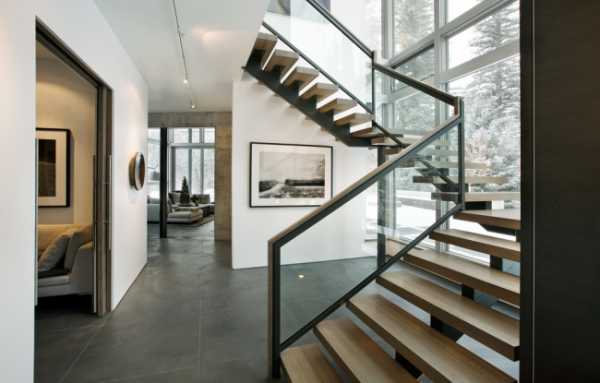

Различают два вида конструкций маршевых лестниц: прямая и поворотная. Если в доме достаточно много пространства, к интерьеру отлично подойдет прямая. Ее легко смонтировать, но она довольно массивная. Второй вариант занимает меньше места и по дизайну напоминает винтовые модели. Для тех, кто не располагает большой жилплощадью, – это оптимальное решение.

В свою очередь, прямые и поворотные лестницы по дизайну делятся на:

1.  Открытые. Подразумевают под собой отсутствие подступенков, в результате чего между ступенями остаются просветы.
2. Закрытые. При сборке лестницы устанавливаются подступенки, что увеличивает уровень безопасности конструкции, но придает маршу более массивный вид.

В зависимости от интерьера здания, модели лестниц также классифицируют по направлению (по и против часовой стрелки).

Материалы для изготовления лестниц из двух маршей

Построить подъем на следующий этаж из двух маршей можно из различных материалов. Внутри жилища гармонично смотрятся маршевые бетонные, деревянные лестницы, также многие предпочитают металлические или стеклянные конструкции.

Не забываем про материалы, которые вам понадобятся

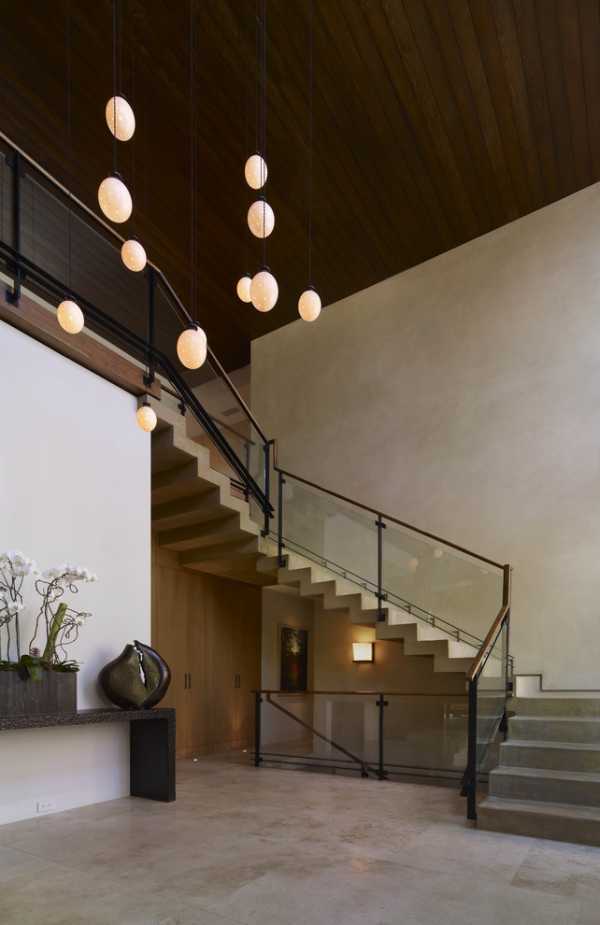

Бетонные марши считаются самыми безопасными. Они бывают открытого и закрытого типа. Многие планируют установку сооружения такого дизайна из-за небольших финансовых затрат на материал. Но, выбирая такой вариант, необходимо чётко следовать расчётам и технологии изготовления. В противном случае могут произойти неприятные последствия во время эксплуатации.

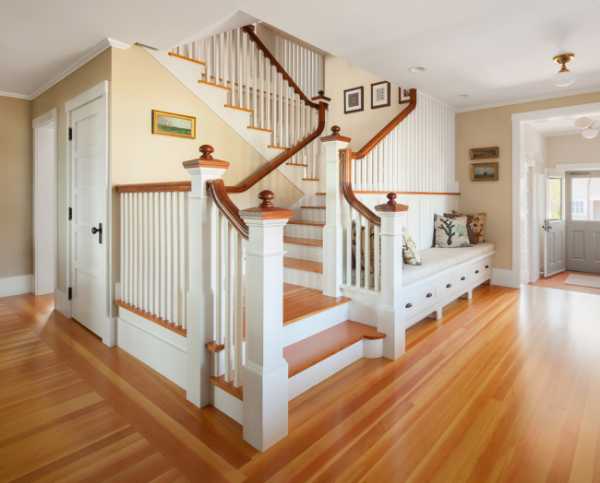

Деревянная конструкция – одна из самых популярных в загородных домах и коттеджах. При строительстве такой модели на повороте можно использовать не только площадки разных типов, но и забежные ступени. К тому же есть несколько вариантов конструкций из дерева. Они бывают:

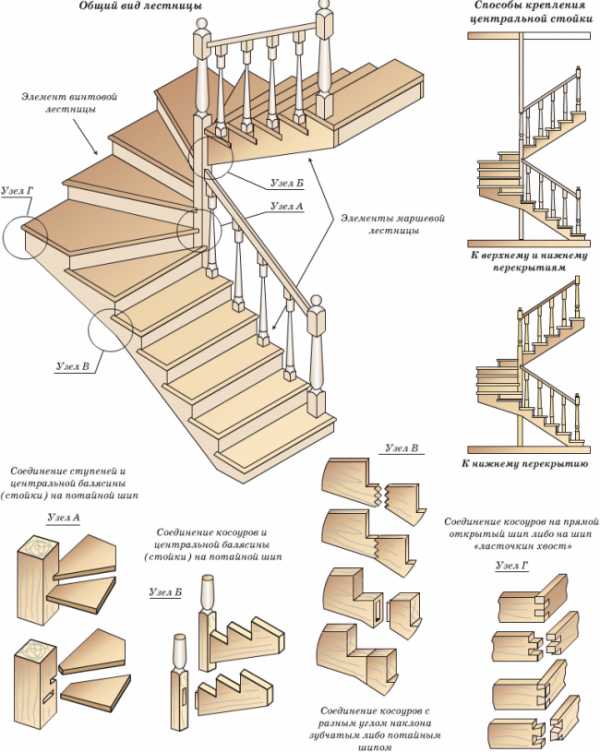

1. Лестницы на косоурах.
2. Лестницы на консолях.
3. Лестницы на больцах.
4. Конструкция на тетивах.

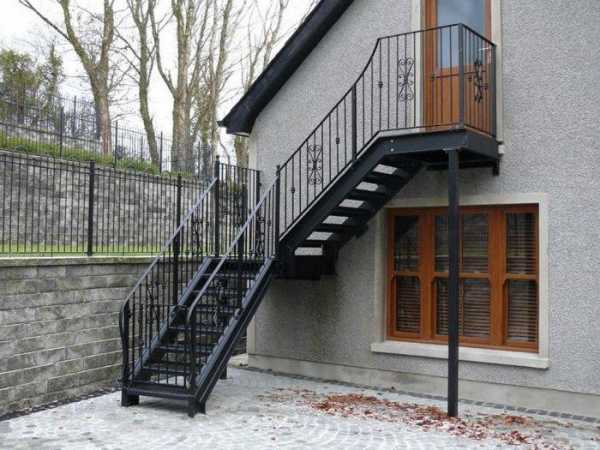

Самостоятельно можно установить и лестницу из металла, соорудить ее будет немного сложнее, чем деревянную, но смотреться конструкция будет дорого и красиво. Особой красотой отличаются чугунные и бронзовые маршевые лестницы.

Расчет основных размеров лестницы

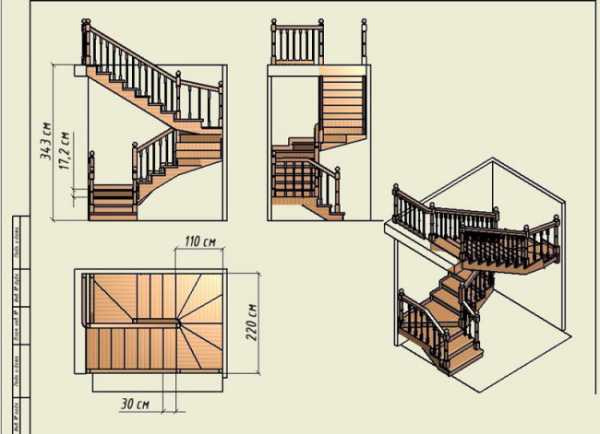

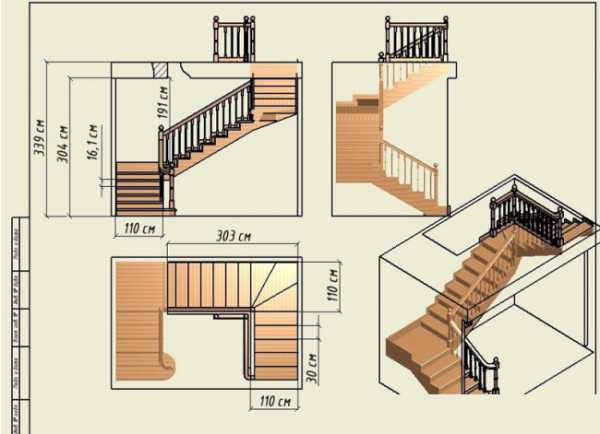

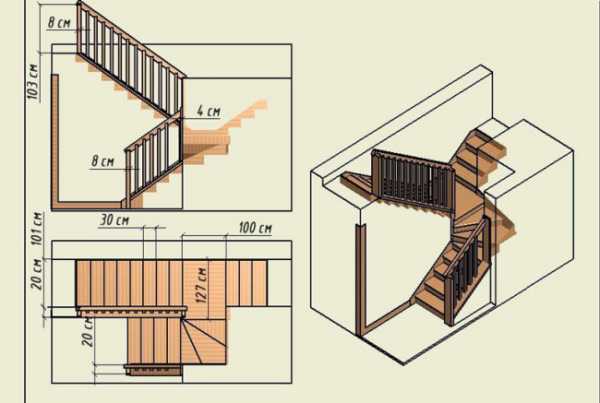

Перед началом проекта необходимо собственноручно сделать чертеж со всеми размерами и расчетами, относительно лестничных пролетов. В первую очередь необходимо определить высоту от пола, где будет начинаться конструкция, до потолка следующего этажа.

К примеру, высота до второго этажа составляет 2,7 метра, данный показатель необходимо разделить на высоту ступеней (15 см). Следовательно, конструкция будет состоять из 18 ступенек. Марши можно сделать одинаковыми по длине либо первую часть подъема короче. Например, первый марш – 8 ступеней, далее площадка и второй марш – 10 ступеней. Параметры других элементов сооружения рекомендуется использовать по стандарту, описанному выше.

Технология и этапы монтажа двухмаршевой лестницы

Смонтировать двухмаршевую лестницу не составляет труда. Главное – наличие необходимых инструментов, которые зависят от того, из какого материала будет конструкция. Для обработки дерева потребуется ножовка, а металлический каркас придётся пилить болгаркой и применять сварку для соединения элементов.

Также нужно подготовить:

1. Рулетку.
2. Уровень.
3. Напильник.
4. Простой карандаш.
5. Наждачную бумагу и саморезы.

Для начала рекомендуется установить каркас, а затем заняться его декорированием. Один из самых важных моментов при монтаже маршевой лестницы – это правильные расчеты данных нагрузки. Чтобы не ошибиться, на нашем сайте существует специальный калькулятор для расчета верных показателей.

Монтаж конструкции делится на 3 этапа:

1. Установка площадки. Чтобы площадка находилась в подвешенном виде, необходимо вмонтировать в стену 2-3 балки. Также можно использовать вариант установки на опорах, но в таком случае под лестницей не будет свободного пространства.
2. Монтаж нижнего марша лестницы. Этому этапу необходимо уделить особое внимание. Очень важно намертво закрепить нижнюю часть подъема на следующий этаж во избежание вибраций.
3. Монтаж верхнего пролета. Установка этой части конструкции не отличается от монтажа нижнего марша. На данном этапе также важно прочно закрепить элементы к площадке и полу второго этажа. Рекомендуется избегать наличия люфтов, это приводит к сокращению срока эксплуатации лестницы.

Изготовление и монтаж своими руками

Чтобы построить деревянную лестницу своими руками, необходимо начать с проектирования и расчётов. Категорически не стоит допускать ошибок, так как любые отклонения в расчетах могут привести к сложностям при сборке.

Начать рекомендуется с проектирования основных элементов конструкции: ступеней, косоуров и поручней.

Рассчитать данные ступеней можно по формуле: 2А + В = 64 см, где А обозначает ширину детали, а показатель В – высота ступеньки. В среднем, высота ступени варьируется от 13 до 18 см.

Важно! Чтобы определить угол наклона марша, можно воспользоваться данными из таблицы ниже.

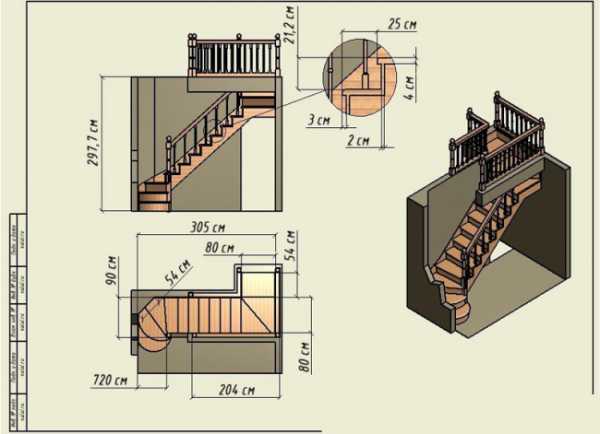

В чертеж требуется обязательно внести расчёты выступа над каждой ступенью, обычно этот показатель не превышает 3-4 см. При более значительном выступе есть шанс, что хозяева будут постоянно спотыкаться.

Специалисты рекомендуют при изготовлении косоуров использовать сосновые доски толщиной 0,4 см. Уделить внимание необходимо и влажности древесины, она не должна превышать 13%.

Нужно строго следовать этапам создания данной лестницы

Алгоритм изготовления косоуров своими руками:

1. На подготовленный стройматериал нанести разметку при помощи лекала. Не стоит делать острые углы на зубцах.
2. Используя ножовку или электрический лобзик, выпилить зубцы по разметке. Первую деталь можно применять как шаблон и все остальные косоуры выпилить по нему.
3. Готовые элементы конструкции установить на месте, где будет лестница. Внимательно проследить за тем, чтобы концы косоуров были крепко закреплены и плотно упирались в пол и потолок этажа.

Теперь можно приступить к монтажу ступеней, подступенков и перил, заранее выпилив данные детали в нужном количестве. Начать рекомендуется с установки подступеней при помощи гвоздей или саморезов. Чтобы лестница была более безопасной и крепкой, некоторые соединяют детали, используя кобылки треугольной формы. Их фиксируют специальными шкантами (для них необходимо выпилить пазы в косоурах).

После установки всех ступенек производится монтаж балясин и перил. Скрепляющим элементом выступают саморезы и шпильки.

В завершение готовую лестничную конструкцию несколько раз покрывают лаком во избежание появления вредителей, плесени и других неприятных образований.

В заключение

Маршевые лестницы – неотъемлемая часть интерьера двухэтажных домов и загородных коттеджей. Многообразие моделей конструкций и материалов для отделки позволяет установить лестницу, которая будет гармонично вписываться в любой дизайн жилища.

prolestnici.com

Как рассчитать лестничный марш — Всё о лестницах

Расчет размера и количества ступеней лестничного марша

Базовой задачей проектировки подъема на этаж является расчет основных параметров лестничного марша. Благодаря этому удается определить площадь, необходимую для его возведения. Стандарты могут варьироваться в зависимости от типа лестничных конструкций.

Определение высоты лестницы

Первое, что нужно сделать – рассчитать высоту лестничной конструкции. Этот показатель является одним из основных для определения площади лестничного марша. Для начала измерьте расстояние между нижним и верхним этажами.

При определении высоты лестницы важно учитывать уровень чистового пола, то есть покрытие нижнего и верхнего этажа.

Независимо от типа конструкции необходимо ориентироваться на высоту этажа

Выводится прямая линия, чтобы получился прямой треугольник. Посредством теоремы Пифагора можно произвести базовый расчет длины марша, не учитывая конкретный шаг. В данном случае он будет играть роль гипотенузы в прямом треугольнике, образовавшемся между точками положения первой ступени, пола второго этажа и места пересечения этих зон снизу. Если взять во внимание ширину будущей конструкции, можно определить примерную площадь, необходимую для возведения лестницы.

Угол наклона

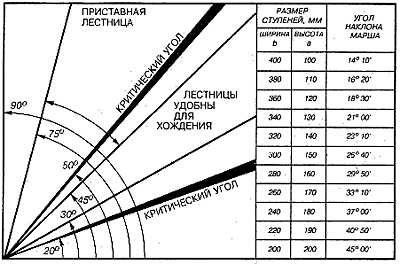

Следующий этап – расчет угла наклона лестницы. Для этого нужно обратиться к стандартам, в которых уже прописаны подходящие данные для конкретного помещения. Так, в жилых комнатах для маршевых лестниц принято брать за основу уклон в 25-45 градусов.

Чтобы рассчитать оптимальный угол уклона, нужно определить количество ступеней и их габариты. Рекомендуется рассмотреть сразу несколько вариантов, чтобы затем выбрать подходящий именно для вашего случая.

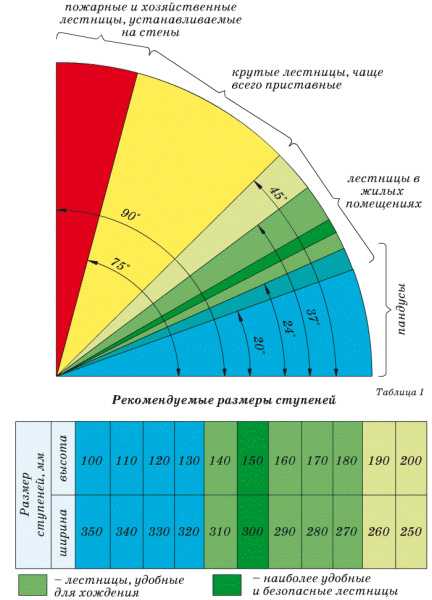

Угол наклона лестницы напрямую зависит от ширины ступеней

Расчет размеров и количества ступеней

Одним из, определяющих конечный результат этапов, является расчет количества и размеров ступеней. В первую очередь нужно определить параметры шага лестничного марша. В идеале этот показатель составляет 60-65 см. Он обозначает то расстояние, которое преодолевает человек одним шагом при нормальной ходьбе. Если уменьшить этот показатель до 45 см, подъем будет менее затруднительным, поэтому отклонения в меньшую сторону допускаются.

На основе этих данных можно рассчитать высоту подступенка и проступь. Эти величины должны входить в рамки комфортных. Здесь учитываются:

• соотношение глубины проступи и высоты подступенка;
• удобная площадь ступеньки для передвижения;
• ширина ступеньки (в среднем 80-100 см).

Для определения точных цифр используют формулу:

Сумма удвоенной высоты ступени и её ширины должна входить в заданный интервал.

Максимальное и минимальное количество ступеней в лестничном марше высчитывается путем деления общей высоты подъема на высоту шага. Для принятия оптимального решения просчитываются все варианты. Округлять дроби нужно в большую сторону до целого числа.

Слишком узкие ступени будут очень неудобны при ходьбе

Учтите, что размеры ступеней, в частности шаг, должны быть одинаковыми по всей длине марша. Это обусловлено тем, что у человека разрабатывается мышечная память и, если расстояние между элементами будет неодинаковым, лестница становится неудобной и опасной для передвижения, особенно в условиях ограниченной видимости.

Если площадь для установки лестничной конструкции ограничена, скорее всего, потребуется монтаж сложных маршей. Такие проекты могут быть выполнены в различных вариациях. Самыми распространенными являются поворотные Г-образные и П-образные на 180 градусов с дополнительной площадкой. Для расчета такого лестничного марша нужно разбить всю конструкцию на несколько частей, в зависимости от конфигурации.

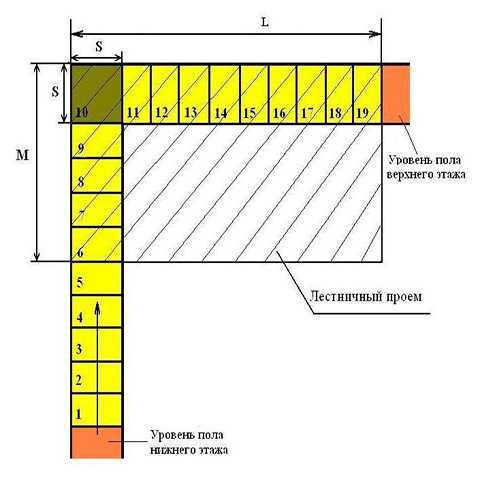

Если используется площадка, количество ступеней для каждого марша должно находиться в пределах 3-16 штук. При проектировании нужно рассчитать расстояние между маршами. В остальном же принцип действий сохраняется.

Лестничная площадка должна отвечать технически и визуально габаритам маршей

Итоговые расчеты

После того как были собраны все необходимые данные можно рассчитать лестничный марш. В качестве примера лучше всего рассматривать простую одномаршевую модель.

Расчет параметров двухмаршевой лестницы производится по такому же алгоритму, но при этом за высоту лестницы принимается расстояние между полом этажа и площадкой.

Для получения итогового значения понадобится прежде всего расчетное количество ступеней. Дополнительно нужно знать шаг ступени. Если вы учитываете нижний этаж, как одну ступень лестницы, тогда от значения их количества нужно отнять единицу.

Таким образом, нужно рассчитать минимальную и максимальную длину марша. Для получения первого значения умножьте количество проступей на минимально допустимый шаг, это значение является предельно допустимым для данных условий. Чтобы определить наиболее комфортные для передвижения габариты, нужно количество проступей умножить на максимальный шаг. Чтобы определить подходит ли такой проект под доступную площадь нужно сверить показания по схеме.

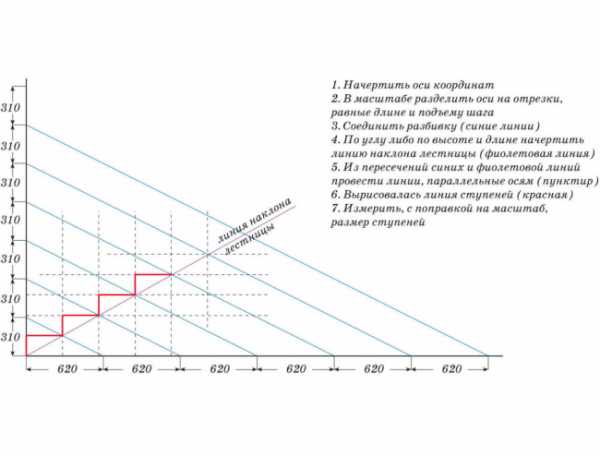

Графический метод проектирования

После того как были произведены все базовые расчеты можно приступать к разработке схемы лестничной конструкции. Для этого новичкам проще всего использовать именно графический метод. В отличие от предыдущего подхода он позволяет наглядно оценить вид и сложность конструкции.

1. Для начала нужно начертить оси координат, на них отмечается уровень расположения верхнего этажа.
2. После этого нужно прочертить линию уклона лестницы. выходящую из нулевой точки.
3. На обеих осях обозначьте отрезки, которые означают длину и высоту шага. Для удобства соедините точки прямыми линиями попарно.
4. Теперь, разделив каждый отрезок пополам и сопоставив его с линией уклона, можно прорисовать положение ступеней с учетом точных размеров в масштабе.

Если схема вписывается в установленные рамки, можете приступать к строительным работам.

Подобные расчеты позволяют разработать проектные чертежи и определить необходимую для конструкции площадь. Для помощи в работе существуют специальные программы, однако полностью полагаться на них не стоит.

Как правильно рассчитать лестничный марш

Архитектура начинается с чертежа, поэтому точность расчетов — залог успешного строительства. Трудности, связанные с тем, как рассчитать лестничный марш, — одни из самых частых среди тех, которые возникают на данном этапе.

Понятие лестничного марша

Лестничный марш — это часть лестницы, включающая в себя определенное количество ступенек от одной площадки до другой, наклоненная под определенным углом.

Несмотря на то что геометрические показатели лестниц как несущих конструкций регулируются ГОСТом, они могут варьироваться в зависимости от индивидуальных особенностей заказчиков и типа конструкций.

Лестничные конструкции могут быть разных видов:

• одномаршевые;
• двухмаршевые, разделенные площадкой;
• двухмаршевые, соединенные поворотными ступеньками.

Расчетные данные

Варианты лестничных маршей.

Перед тем как рассчитать марш, надо узнать определенные величины.

Сначала следует найти расстояние между этажами. Если провести вертикальную линию от одного этажа до другого, то она станет одним из катетов прямоугольного треугольника; вторым катетом будет отрезок пола нижнего этажа (или площадки) от предполагаемого начала лестницы до стены. Зная расстояние между этажами и длину пола, можно высчитать длину марша, пользуясь теоремой Пифагора.

Следующая величина — наклон лестницы. При определении угла наклона следует пользоваться стандартами, предписывающими конкретные параметры для определенных типов помещений. Например, угол наклона лестницы, расположенной в жилой комнате, может варьироваться от 25 до 45°. Самыми удобными считаются лестницы, угол наклона которых не выходит за рамки 23-37°. Если он получится слишком острым, вместо лестницы можно поместить пандус. Крутизна лестницы способствует более компактному ее расположению в доме, а пологие лестницы, наоборот, занимают много места. Поэтому при проектировании необходимо найти компромиссное решение.

Важным параметром лестничного марша является количество ступенек и их размер. Если правильно произвести расчеты, это поспособствует комфортному подъему и спуску. Для того чтобы равномерно распределить ступеньки, нужно взять за точку отсчета длину шага по горизонтальной поверхности (она находится в пределах от 60 до 65 см) и среднюю высоту подъема ноги при ходьбе (около 30 см). Если условия интерьера позволяют сделать подъем более легким, длину шага можно уменьшать.

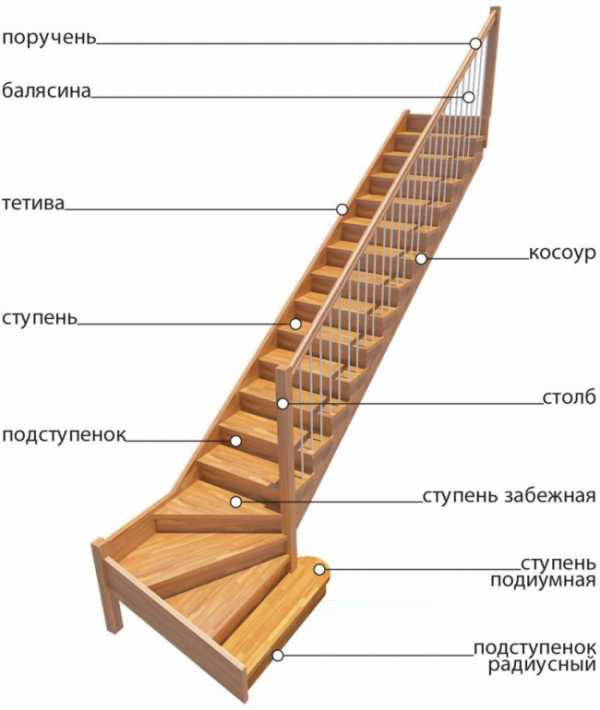

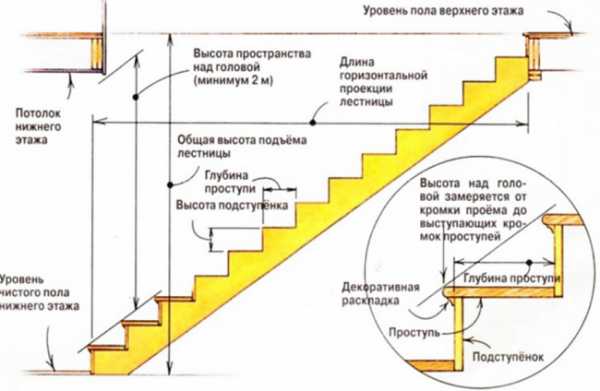

Основные элементы лестничного марша.

Чтобы рассчитать ступени, нужно высоту лестницы поделить на среднюю высоту шага. Обычно результатом такого деления становятся дроби, которые следует округлять в сторону большего целого числа.

Размер ступенек включает в себя высоту (подступенок) и ширину (проступь). Соотношение этих величин должно создавать комфортные условия для лестничного подъема. Оптимальная ширина ступеньки равна примерно 30 см, а высота — 15 см. Чтобы точнее определить длину подступенка и проступи, пользуются следующей формулой: 2h + a = (h — высота ступеньки, a — ширина). Есть еще одна, более простая формула расчета: h + a = .

Иногда приходится увеличивать ширину ступенек за счет нависания верхних над нижними.

При этом нависание не должно быть больше 3 см. У поворотных ступеней эти параметры несколько иные: нависание не должно выходить за пределы 5 см.

Если площадка слишком мала, ее можно расширить за счет ступенек: для этого проступь самой нижней ступеньки соединяют с уровнем пола. Неравномерное распределение ступенек считается производственным браком (если, конечно, лестница не декоративная), и передвижение по ним может привести к травме. Это объясняется тем, что разные по размеру ступеньки сбивают наш шаг и поневоле заставляют ноги заплетаться друг за друга.

В тех случаях, когда высота между этажами не вписывается в стандарты, рекомендуется срезать часть чистого пола верхнего этажа в виде пандуса, чтобы не прибегать к изменению высоты ступенек. Если сделать этот пандус более пологим, его наклон почти не будет чувствоваться при ходьбе. Альтернативный способ заключается в том, что уровень пола на площадке занижается по сравнению с полом примыкающих к ней квартир.

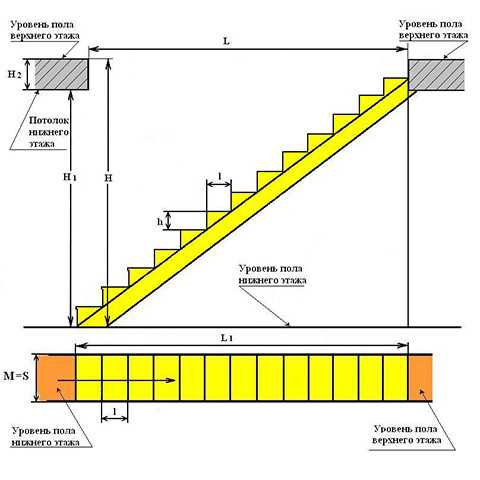

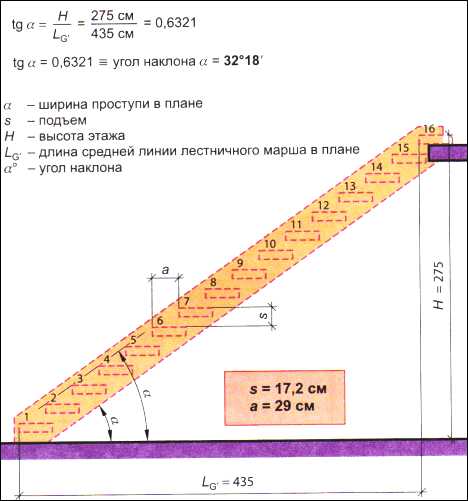

Рисунок 1. Расчет лестничного марша.

В домах, площадь которых не позволяет поместить одномаршевую лестницу, архитекторы проектируют сложные конструкции, самые распространенные из которых имеют форму буквы «Г» и «П», но могут принимать и другие формы в зависимости от того, в каких интерьерах они располагаются. В этих случаях всю лестницу разбивают на несколько блоков с площадкой либо с поворотными ступенями. Расчеты проводятся по вышеописанному алгоритму, однако для каждого блока отдельно (рис.1).

Конечный этап

Если все неизвестные величины найдены, можно приступать непосредственно к расчету лестничного марша. Для этого лучше всего воспользоваться графическим методом, позволяющим визуально представить предполагаемую лестницу. Алгоритм работы состоит из нескольких этапов:

1. Чертим ось координат. В качестве высоты этажа (или расстояния от одной площадки до другой) принимаем вертикальную ось, в качестве линии пола — горизонтальную.
2. Из точки пересечения осей проводим диагональную линию под тем углом наклона, под которым будет располагаться лестница.
3. По горизонтальной оси откладываем расстояние, равное длине шага (от 60 до 65 см), а по вертикальной — средней высоте подъема ноги при ходьбе (около 30 см).

Эта расчетная схема применима и при проектировании индивидуальных заказов, в которых параметры длины и высоты шага задаются с учетом особенностей хозяев, чтобы сделать передвижение по лестнице максимально комфортным.

Видео о расчете лестницы:

Как видим, расчет лестничного марша — достаточно трудоемкая задача, которая представляет собой алгоритм действий и осуществляется сначала на бумаге. На этапе проектирования очень важно не допустить ни одного просчета, поскольку сделанные пока только на бумаге, они неминуемо проявятся на этапе строительства, Зачастую их уже сложно исправить.

Расчет лестницы: основы и правила

• Как рассчитать лестницу. основы
• Расчет лестницы
• Как правильно сделать поворот
• Как рассчитать лестницу: правила

Лестницы – это важный и ответственный атрибут в каждом доме. Они должны обеспечивать комфорт, надежность и безопасность для каждого жителя. Желательно, чтобы лестничная конструкция по своей площади занимала немного места. А чтобы она соответствовала всем стандартам, нужно рассчитать лестницу и спроектировать ее правильно.

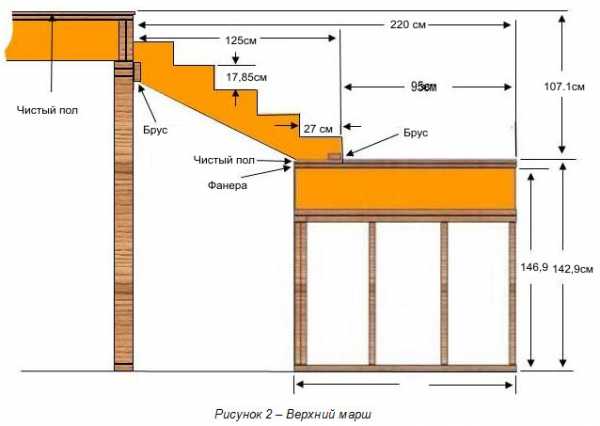

Расчет верхнего марша деревянной лестницы.

Как рассчитать лестницу: основы

Самый распространенный материал для изготовления лестничной конструкции – это дерево. Оно считается самым «теплым» и податливым материалом, с которым работать следует очень осторожно. Наиболее распространенные сорта древесины – это бук, дуб, ясень, береза, лиственница и сосна.

Чтобы сделать расчеты у любых видов лестниц, необходимо сначала определить три размера. Во-первых, нужно определить уровень чистого пола и затем от него замерить высоту конструкции по стене. Во-вторых, следует измерить ее длину, начиная от стены и заканчивая предполагаемым завершением пролета. И в-третьих, нужно найти длину лестничного марша, прибегнув к теореме Пифагора. В этом случае длинами катетов являются найденные размеры высоты и длины лестницы, найти при этом нужно гипотенузу получившегося прямоугольного треугольника, т.е. длину марша.

Далее следует рассчитать количество ступеней, которые получатся в лестничном марше.

Чтобы по лестнице было комфортно ходить, глубину ступенек нужно делать около 30 см, а высоту – около 16 см.

Схема новой лестницы на косоурах.

Зная габариты ступеней, необходимо длину лестничного марша разделить на эти размеры, и получится их количество.

Для удобства нужно делать лестницы. ширина которых не менее 80-90 см. Если она предназначена для хозяйственного назначения, т.е. ведет в подвал, то ее лучше сделать около 120 см. Если же конструкция направлена в мансардное помещение, то ее можно сделать более узкой, около 70-80 см.

Угол наклона лестницы должен составлять 40-45 °. Наиболее комфортной является лестничная конструкция, которая наклонена под углом в 45 °. Но ввиду того что она занимает много места, используется в строительстве достаточно редко. Можно выбрать и острый угол наклона в 30-36 °. тем более что такая конструкция займет на полу не более двух метров. Подниматься вверх по данной установке будет удобно, а спускаться можно только спиной вперед из-за крутизны наклонного спуска.

Вернуться к оглавлению

Расчет лестницы

• отборная малосучковая древесина для тетивы.

Схема расчета лестницы с углом наклона 45 градусов.

Рассмотрим более подробно, как правильно произвести расчет. Любая лестничная конструкция состоит из маршей и площадок. Важно, чтобы ширина площадок не была меньше ширины марша. Марши состоят из ступенек и несущих балок, которые называются тетивы или косоуры. Их изготавливают из толстых и широких досок, сечение которых – 80-100х200-250 мм, либо делают из двух более узких досок.

Ступени состоят из проступей и подступенков, ширину которых следует правильно рассчитать. Крутизну лестницы, а также удобство ходьбы по ней, определяет именно соотношение их размеров. Необходимо, чтобы стопа человека полностью вставала на проступь, т.е. это в среднем около 30 см, а длина шага в среднем была равна 60-70 см, значит, высота подступенка получается 14-16 см. При этом действует следующая формула для расчета: сумма двух подступенков плюс ширина проступи равняется длине среднего шага человека. Учитывая толщину проступи в 3 см, получается, что одна ступенька занимает горизонтально 30 см и вертикально 15-18 см.

Полученные цифры необходимы, чтобы рассчитать лестницу для дома правильно. Приведем пример, если высота между первым и вторым этажом равна 3 метрам, а одна ступенька размером 30 см на 15-18 см, то получится 17-20 подступенков. При этом последняя ступенька – это пол на втором этаже. Далее нужно высоту подъема лестничной конструкции разделить на целое число в данном диапазоне. Лучше, если оно будет четное, и получится точная высота ступеньки, состоящая из толщины проступи и ширины подступенка. Допустим, нужно сделать 18 ступенек, тогда высота ступеньки будет равна 300:18=16,7 см. Такую конструкцию следует разбить на два лестничных марша и обязательно сделать ее с поворотом.

Вернуться к оглавлению

Как правильно сделать поворот

Схема расчета лестничной конструкции для изготовления своими руками.

У лестничной конструкции поворот можно сделать тремя способами. Один из них для винтовой лестницы, которая представляет собой один большой поворот. Она очень компактна и занимает мало площади, но обладает достаточно большой крутизной. Так как за один оборот на 360 ° лестница должна подняться на два метра как минимум, то пролет должен иметь от 13 до 15 ступенек. Из-за конструкции ширина проступи должна быть небольшой, поэтому ступени у винтовой лестницы узкие и высокие. Ее лучше всего устанавливать либо на чердаке, либо в хозяйственном помещении.

Маршевые лестницы нужно поворачивать на 90 ° или 180 ° с помощью площадок, а можно с помощью специальных ступенек в виде трапеции. Горизонтальную лестничную площадку устраивают в том случае, если позволяет площадь. Такая лестница состоит из прямых элементов и имеет классический вид. На самой площадке можно сделать окно, что придаст изящность и дополнительное освещение днем. Если такой возможности нет, то поворот лестничной конструкции нужно сделать непосредственно ступенями. В этом случае в определенном месте, можно и не в середине, следует начать устанавливать проступи в виде трапеции, которые задают поворот лестнице на 15 ° либо 30 ° на каждую ступеньку. В результате они поворачивают ее на нужный угол.

Вернуться к оглавлению

Как рассчитать лестницу: правила

Чтобы правильно спроектировать лестницу. необходимо придерживаться некоторых правил:

Чертеж лестницы на стальном косоуре с расчетными данными.

1. Во-первых, лестничный марш должен иметь ширину не менее 1 метра. А если он имеет больше трех ступеней, то обязательно должен быть оборудован перилами. Их высота не должна быть меньше 90 см, а ширина – около 10 см. Если в доме есть дети, то можно сделать дополнительные поручни и для ребенка, высота которых должна быть 70-75 см. Также нужно ограждать окна, которые прилегают к лестничному маршу.
2. Во-вторых, все ступени должны быть одинаковыми по высоте. Если отклонение все-таки присутствует, то оно должно быть минимальным, 0,5 см. Расстояние, которое находится между лестничным маршем и стеной, должно быть меньше 6 см. Расстояние между ступенью и потолком (балкой), т.е. высота прохода, должна быть больше 2 метров.

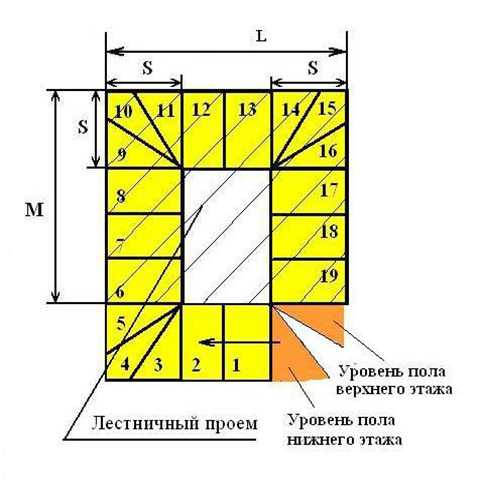

3. В-третьих, сооружая криволинейные лестницы (с забежными ступенями), в средней ее линии следует радиус кривизны устанавливать не менее 30 см. При монтаже забежных ступеней необходимо помнить, что в зоне прохода ширина ступени должна быть больше 20 см, а уровень последней ступени должен всегда совпадать с уровнем пола этажа. Лестница должна быть безопасной и надежной, для этого необходимо ее установить так, чтобы она могла выдержать нагрузку около 180-220 кг, а ее перила – около 100 кг. Также подходы к ней должны иметь ширину не менее 1 метра и иметь освещение в любое время суток.

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnichnogo-marsha.html, http://stupenimaster.ru/lestnitsyi/kak-rasschitat-marsh.html, http://1polestnicam.ru/raschet/pravilnyj-lestnicy.html

lestnica-mpl.ru

как правильно вычислить с учетом минимального расстояния (фото и видео)

При самостоятельном выполнении лестницы необходимо тщательным образом выполнить все расчеты конструкции. От этого будет зависеть прочность, надежность, безопасность и комфорт при эксплуатации изделия.

Далее мы рассмотрим, как правильно рассчитать лестничный марш для дальнейшего изготовления конструкции.

Прежде чем начинать расчет маршевой лестницы, необходимо замерить пространство, чтобы определиться с габаритами будущего изделия. Для этого перенесите план помещения на бумагу, отобразив там все окна, двери, всевозможные преграды, расположение мебели и зафиксируйте при этом все размеры.

К примеру, наше помещение имеет размеры 5000 х 2800 мм.

Этих параметров вполне достаточно, чтобы выполнить дальнейший расчет лестничных маршей.

Маршевая лестница может быть нескольких типов:

Как правило, промежуточная площадка применятся в тех случаях, когда в марше количество ступеней превышает 14-15 штук. Деление марша на две части обеспечивает безопасность и удобство подъема.

В тех случаях, когда необходимо сэкономить пространство, вместо поворотной площадки используют забежные лестничные ступени. Вначале рассмотрим наиболее распространенное и простое решение – лестницу с одним маршем.

Расчеты должны отвечать на следующие вопросы:

При этом проектируемая конструкция должна соответствовать следующим требованиям:

Совет!
Самая оптимальная ширина марша для внутридомовой лестницы составляет 0,9 -1 м.
В садовых домиках допускается ширина марша 0,7-0,8 м.

Размеры конструкции

Чтобы рассчитать размеры конструкции, нанесем контуры изделия на подготовленный заранее план помещения. При этом угол наклона должен находиться в пределах 30 – 45 градусов.От данного показателя зависит безопасность конструкции и удобство ее эксплуатации.

Зная расположение изделия в плане, рассчитать угол наклона графическим способом не составит труда.

Диаграмма соотношений между углом наклона конструкции и размерами ступеней

Ступени

Как показала практика, наиболее удобной и комфортной получается лестница, если при проектировании использовалась следующая формула расчета лестничного марша: удвоенная высота ступени и суммированная с шириной проступи равняется средней длине человеческого шага. Длина шага на площади находится в пределах 62-64 см, а удобный подъем ноги составляет 30-32 см.

Оптимальные размеры ступеней

В результате получаем такую формулу – 2а+b=64 см, где высота шага обозначается как «а», а ширина проступи как «b». Иногда боле приемлемой является следующая формула: а+b=47 см.

Обратите внимание!
Высота ступени должна составлять не менее 120 мм и не более 170 мм.

К примеру, если высота составляет 12 см, то исходя из первой формулы, ширина проступи будет равняться 40 см. Такая проступь будет слишком широкой, в этом случае лучше воспользоваться второй формулой. Ширина проступи тогда будет равняться 35 см.

Конечно, можно не прибегая к формулам воспользоваться оптимальным размером, который лежит в пределах 140-170 мм. Чтобы сэкономить место, возьмем высоту по максимуму – 17 см. В этом случае марш будет иметь 2800/170=16,47~16 ступеней. Чтобы подкорректировать их высоту, выполним следующий расчет – 2800/16=175 мм.

Совет!
В магазинах встречаются готовые элементы конструкции, которые можно подобрать в соответствии с необходимыми размерами.
Правда, их все равно придется «подгонять», а цена при этом будет довольно высокой.
Поэтому можно купить только сложные элементы, которые невозможно сделать самостоятельно.

Так как последняя ступень совпадает с уровнем пола второго уровня, в марше их должно быть 15 штук.Рассчитать глубину проступей довольно просто при помощи того же плана, для этого надо длину горизонтальной проекции лестницы разделить на количество проступей. В нашем случае: 4400/15=293 мм, что является допустимой нормой.

Обратите внимание!
Край проступи имеет выступ около 20-40 мм. Поэтому, при изготовлении проступей, к полученной ширине необходимо прибавить еще несколько сантиметров «нахлеста».

Теперь, зная как расчитать ступени лестничного марша, можно переходить к заключительной стадии проектирования.

Схема расчета длины марша

Длина марша

Далее, зная основные параметры конструкции, рассмотрим, как рассчитать лестничный марш в длину, т.е. узнаем длину несущей части – тетивы или другой опоры. Сделать это очень просто воспользовавшись теоремой Пифагора.

Для этого проекцию длины изделия возведем в квадрат и прибавим квадрат высоты этажа, так как катетами у нас выступает проекция и высота помещения, как показано на рисунке. Затем из полученного числа извлечем квадратный корень: 193600+78400=272000. Извлекаем квадратный корень и получаем – 521,5 см.

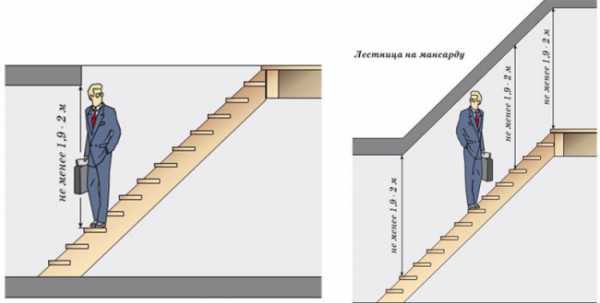

Высота прохода

Минимальное расстояние между верхней кромкой проступи и потолком должно составлять не менее 1900-2000 мм. По мере подъема эта величина не должна изменяться. Если выдержать данное условие не получатся, то необходимо увеличить проем в перекрытии.

На этом расчет марша завершен. Если вы будете делать лестницу своими руками, то на основе полученных расчетов и получившегося чертежа, можно приступать к изготовлению деталей будущей конструкции.

Дополнительную информацию о расчете маршей и изготовлении лестницы можно подчерпнуть из видео в этой статье.

Проект двухмаршевой лестницы

Особенности

Принцип расчета этой конструкции остается таким же, как и расчет одномаршевой лестницы, однако, добавляются следующие нюансы:

• Если лестница имеет разворот на 180 градусов, то минимальное расстояние между лестничными маршами в соответствии с пунктом 8.9 СНиП 21-01-97 должно составлять 75 мм. Соответственно, не меньшее расстояние должно быть и между перилами.
• Площадка является такой же ступенью, только занимает больше места. Если марши выполняются под углом 90 градусов, то площадка получится квадратной.

Обратите внимание!
Если не выдержать необходимое расстояние между маршами лестницы, то движение по ней может привести к травме руки.

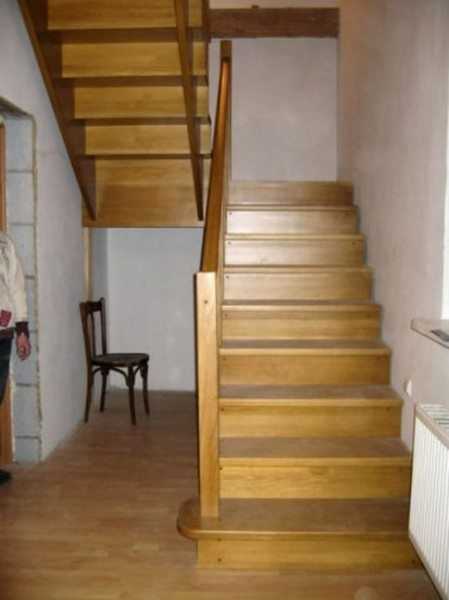

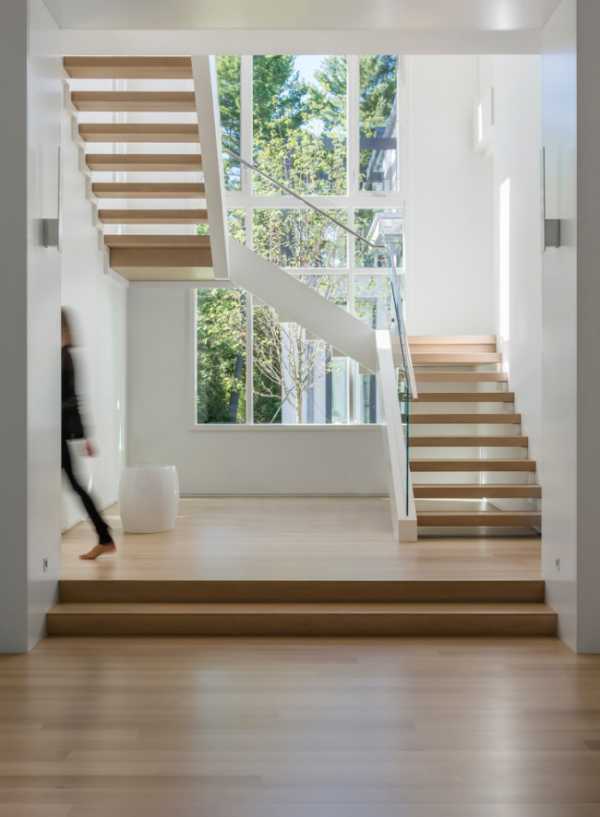

Двухмаршевая лестница

Забежные ступени

Если расчет конструкции с поворотной площадкой не намного сложнее, чем расчет одномаршевой конструкции, то применение поворотных ступеней делает эту процедуру более сложной. Однако, инструкция приведенная ниже позволит справиться и с этой задачей.

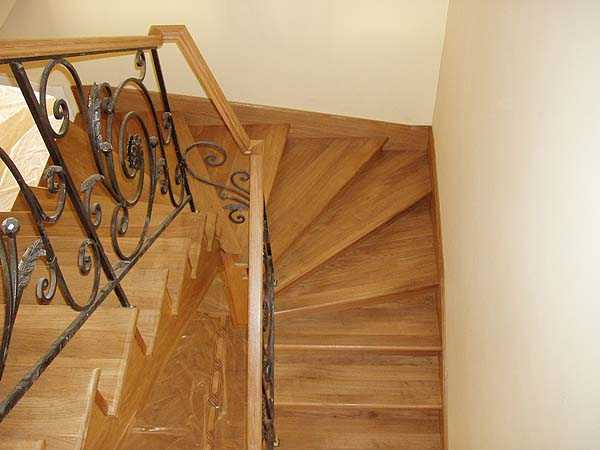

На фото – забежная лестница с заворотом на 180 градусов

Самое главное произвести забежных ступеней в соответствии со следующими нормами:

• В самом узком месте ширина поворотной ступени должна быть не менее 120 мм;
• Ширина забежной ступени на средней линии должна составлять не менее 20 см;
• Минимальный радиус кривизны должен составлять 30 градусов.

Выполнить расчет забежных ступеней проще всего графическим способом, как это показано на схеме приведенной ниже.

Схема расчета забежных ступеней

Совет!
Имейте ввиду, что графические расчеты не совсем точные.
Поэтому в процессе отрисовки допускается изменение размеров проступей, но с условием – нельзя затрагивать параметры средней линии движения.

В остальном расчет соответствует всему, что было написано по отношению к одномаршевой лестнице.

Вывод

Точный расчет марша лестницы позволит не только создать безопасную и комфортную лестницу, но и упростить процесс ее изготовления. В результате, вы избежите многих «переделок» и «подгонок» в процессе монтажа и сэкономите время и строительный материал.

sdelai-lestnicu.ru

Трехмаршевая лестница [Как делать расчёт] +70 моделей 2019

Традиционная трехмаршевая лестница в интерьере загородного дома

В современном строительстве очень часто применяется трехмаршевая лестница. Ее конструкция позволяет сделать передвижение между этажами удобным и быстрым. Наиболее часто такой лестничный марш используется в многоэтажных домах, поскольку он прост в монтаже. Эти конструкции отлично подходят для зданий, имеющих большую высоту этажей. Но с технической точки зрения они весьма сложные, поэтому такие марши достаточно редко используются в строительстве малоэтажных зданий.

Трехмаршевая лестница – сложная конструкция, именно поэтому к ее сооружению стоит относиться ответственно. Изготавливается она как из дерева, так и из бетона. Благодаря своему привлекательному внешнему виду данная конструкция вписывается даже в интерьер частного дома. На заводах железобетонных изделий часто можно приобрести готовый марш. Если же предоставленный вариант не подходит, то непосредственно в месте монтажа можно соорудить монолитную лестницу или же марш из дерева. Разнообразие видов и стилей этой конструкции является одним из главных ее преимуществ.

Содержание:

Деревянная лестница с металлическими перилами в холле современного дома

Трехмаршевая лестница в интерьере в стиле минимализм

Трехмаршевая лестница подойдет для дома, где воспитываются дети

Применение и преимущества

Наиболее часто трехмаршевая лестница с двумя площадками используется в сооружении многоэтажных домов, рассчитанных на большое количество жильцов. Многие инженеры считают, что применять такие лестничные марши нецелесообразно. Это связано с тем, что данная конструкция требует особой технологии изготовления, поэтому она очень дорогая, к тому же занимает достаточно большую площадь. Но многие строители обращают внимание и на существенные преимущества такой конструкции:

• главным достоинством лестницы данного типа является ее привлекательный внешний вид. Конструктивное решение позволяет украсить не только офисное здание, но и холл загородного дома. Единственным важным условием является высота этажа от 3-х метров, иначе размеры марша попросту не впишутся в конструкцию здания;

Трехмаршевая лестница устанавливается в домах с высотой этажа от 3-х метров

• разнообразие материалов, из которых изготавливается трехмаршевая лестница, открывает огромные возможности для дизайнерских решений. В разрезе она напоминает букву «З», и это обеспечивает оригинальность, уникальность интерьера;

Стильная трехмаршевая лестница в библиотеке загородного дома

Сочетание металла, дерева и стекла в дизайне трехмаршевой лестницы

Деревянная трехмаршевая лестница со сплошными деревянными перилами

• придерживаясь основных правил монтажа лестничных маршей, возвести данную конструкцию можно самостоятельно. Специалисты же могут выполнить надежный монтаж в кратчайшие сроки, что говорит о простоте сооружения трехмаршевых конструкций в целом;

Простая конструкция позволяет провести монтаж трехмаршевой лестницы самостоятельно

Опытные специалисты помогут установить дизайнерскую трехмаршевую лестницу в любом доме

• состоит такая конструкция из двух площадок, размер которых не превышает ширину ступеньки, и этажной площадки, которая полностью перекрывает размер лестничной клетки;
• благодаря удобной промежуточной площадке каждый, кто поднимается по лестнице, имеет возможность передохнуть. Именно поэтому такие лестничные марши справедливо считаются комфортными в эксплуатации.

Поставьте стульчик на одной из площадок трехмаршевой лестницы, и подъем на второй этаж станет куда приятнее

Именно благодаря ряду преимуществ этот вид заполнения лестничной клетки является выбором многих инженеров и дизайнеров. И все же для ее правильной эксплуатации стоит учитывать ряд нюансов, позволяющих свести к минимуму неудобства.

Трехмаршевая лестница имеет множество цветовых и конструкторских решений, благодаря чему впишется в любой интерьер

Трехмаршевая лестница выгодно смотрится в светлом интерьере и станет украшением холла

Трехмаршевая лестница – лучший вариант для небольших домов с высокими потолками

Виды

Согласно основным требованиям строительных норм, лестничная клетка должна максимально гармонично вписываться в общее пространство сооружения. Поэтому и подбирать ее вид нужно с учетом предоставленных условий. Наиболее часто в строительстве применяют следующие конструктивные схемы маршей:

• в форме буквы Е. Такая конструкция имеет дополнительную полуплощадку;
• с двумя четверть-площадками, дугообразная, в форме буквы S;
• Т-образная конструкция, которая имеет дополнительную четверть-площадку;
• трехмаршевая лестница с поворотом или в форме дуги, которая имеет две четверть-площадки;
• марши в форме буквы Y являются отличным дизайнерским решением. Имеют такие конструкции три марша и одну площадку.

Независимо от того, какое сооружение дополняется таким лестничным маршем, он создает акцент на геометрии форм. Это, в свою очередь, является отличным способом быстро и легко преобразить дизайн помещения. Такие конструкции классифицируют в зависимости от материала изготовления, размещения, функционального назначения. Наиболее популярны бетонные лестницы данного типа, размещенные в офисных помещениях. Но также стоит отметить и привлекательный внешний вид деревянных лестниц, расположенных в загородных домах и коттеджах.

Трехмаршевая лестница в форме буквы S

Трехмаршевая лестница в форме дуги имеет резкие повороты и выгодно смотрится в современном интерьере

Трехмаршевая лестница в форме дуги подойдет и для классического интерьера

Стильная трехмаршевая лестница в форме буквы Y

Расчет трехмаршевых лестниц

Для того чтобы лестница служила на протяжении долгого времени, важно правильно ее рассчитать. В первую очередь расчет ведется на стойкость конструкции. Ведь лестница поддается временной нагрузке, величина которой может существенно меняться. Именно поэтому расчет трехмаршевой лестницы производят в таком порядке:

• для начала важно определить основные параметры здания. К ним относятся такие данные: высота этажа, ширина марша, с каким уклоном установлена лестница. Все эти указатели помогут рассчитать правильный размер лестничного марша, что сделает его максимально комфортным;



Классическая схема, детально объясняющая важные для проектирования параметры лестницы

Схематическое изображение лестницы с названием всех составляющих

Принцип определения просвета в верхней части конструкции

• расчет начинают с определения высоты одного марша. Этот размер представляет собой соотношение между высотой этажа и числом 3;
• далее просчитывается число подступенков и проступей в марше. Первое значение определяется соотношением высоты марша и высоты ступеньки. Стандартные размеры ступеней – 300 x 150 мм. Второе значение определяется тем, что верхняя часть проступи располагается непосредственно на лестничной площадке. Именно поэтому проступь равна числу подступенков, уменьшенному на один.

Расчетные данные для лестницы на косоурах для тех, кто собирается устанавливать трехмаршевую деревянную лестницу

Поэтапное создание лестницы на косоурах возможно только после проведения всех расчетов. Схематическое изображение монтажа ступеней лестницы

• длина горизонтальной проекции марша в плане равна произведению ширины ступеньки и количества подступенков;

Таблица расчета размера и угла ступеней

Определить оптимальный размер ступеней можно при помощи графика

Расчет высоты перил для двухэтажного дома – важный этап, так как именно они отвечают за безопасность человека

• в соответствии со строительными нормами подбирается размер промежуточной площадки. В зависимости от этого определяется длина и ширина лестничной клетки.

Все данные должны измеряться максимально точно, ведь от правильности вычислений зависит долговечность конструкции, а также ее эксплуатационные и эстетические характеристики.

Классическая трехмаршевая лестница с деревянными перилами

Безопасность и эстетический вид трехмаршевой лестницы напрямую зависит от правильности расчета исходных данных

Чертеж трехмаршевой лестницы

Правильный расчет лестницы действительно важен, но для наиболее точного проектирования необходимо создать детальный чертеж будущей конструкции. Трехмаршевая лестница, чертеж которой состоит из нескольких элементов, должна полностью соответствовать строительным нормам. Главные элементы, которые наносятся на чертеж, – это разрез и план. Разрез помогает рассчитать высоту и ширину ступенек, длину марша и его уклон. Многие профессиональные инженеры могут высчитать размеры конструкции по ее эскизам. Но для наиболее качественного расчета нужны точные измерения.

Проект трехмаршевой лестницы

Проект трехмаршевой лестницы для дома общей площадью 57,1 м²

Проект деревянной трехмаршевой лестницы для двухэтажного коттеджа

Опытные специалисты помогут не только создать чертеж трехмаршевой лестницы, а и воплотят в интерьере ваши самые смелые мечты

Что же касается плана, то он содержит в себе всю информацию о ширине лестничного марша и размерах площадок. При помощи детализированных изображений можно определить, как именно лестница будет располагаться в пространстве комнаты, решить вопросы стилизации и дизайна. Наиболее часто для проектирования лестниц используют графические программы наряду с другими электронными чертежными системами.

Проект трехмаршевой лестницы позволяет определить, как она будет располагаться в пространстве комнаты

Создать чертеж можно самостоятельно, непосредственно измеряя каждый элемент лестничной клетки, но можно воспользоваться и помощью квалифицированного инженера. Современные программы для проектирования и девайсы способны рассчитать для вас необходимые размеры лестничных маршей. Все, что нужно – правильно произвести замеры и вписать их в соответствующие поля.

Совет! Прежде чем приступать к созданию чертежа в любом графическом редакторе, стоит детально провести замеры площадки для застройки. Лучше сделать зарисовку на листе бумаги, а потом перенести ее в электронный формат.

Благодаря множеству современных программ создавать идеальные трехмаршевые лестницы стало легко. Вооружившись строительными нормами, можно самостоятельно проектировать качественные и надежные лестницы.

Схема создания трехмаршевой лестницы на деревянных косоурах

Трехмаршевая деревянная лестница на косоурах – отличный вариант для загородного дома

Трехмаршевая лестница: выводы

Лестницы, имеющие в своей конструкции три марша, применяются в современном строительстве не так уж и часто. Что удивительно, ведь такие сооружения отлично вписываются в различные дизайнерские решения, к тому же они полностью эргономичны. Подходят для зданий с высокими этажами, но из-за сложности конструкции часто остаются забытыми. Наиболее существенным преимуществом лестницы данного типа является ее привлекательность. Существует множество вариаций создания такой конструкции, которые можно воплотить в жизнь самостоятельно или же при помощи квалифицированных специалистов. Своими руками такие лестницы можно сооружать из дерева, металла и даже стекла. В ином случае на помощь могут прийти цельные бетонные конструкции, которые полностью готовы к монтажу.

happymodern.ru

Маршевая лестница на второй этаж: пример расчета

В любом доме, имеющем два или более этажей, необходима лестница. Чтобы она была удобной, безопасной и гармонично вписывалась в интерьер помещения, следует задуматься о ее проектировании еще при закладке фундамента будущего дома.

Ограничения в расчетах

Важнейшим этапом в создании лестницы является ее расчет, в процессе которого:

• выбирается оптимальная конфигурация;
• вычисляются параметры участка, требующегося для ее обустройства, длина L и ширина M лестничного проема;
• определяются размеры ступеней, количество и протяженность лестничных маршей, габариты площадок между маршами.

При расчетах учитывается ряд ограничений, цель которых – сделать конструкцию удобной и безопасной. Итак:

• параметр Н1, соответствующий расстоянию от поверхности ступеньки до потолка не должен быть менее 200 см;
• комфортной считается высота ступеней h = 15 см. Данный параметр варьируется в пределах от 14 см до 22 см;
• удобство лестницы зависит и от глубины ее ступенек l, которая для лестниц общего пользования не может быть меньше 25 см и больше 32 см. Оптимальная величина – 30 см;
• важно и соотношение глубины и высоты ступеней. Чтобы оценить удобство лестницы, вычисляется величина l+2h. Для оптимальных значений она равна 60 см, что соответствует средней длине шага человека. Данная величина может изменяться в пределах от 58 до 65 см, но чем ближе она к 60, тем лучше.

Общая схема марша лестницы.

Пример расчета маршевой лестницы

Попробуем произвести расчет маршевой лестницы для случая, когда H – 300 см, Н2 – 20 см. Пусть ступени имеют ширину S = 100 см, а для высоты h и глубины l примем: h – 15 см, l – 30 см.

Чтобы определить, из скольких ступеней состоит лестница, необходимо просто разделить параметр H на высоту каждой ступени h:

Н:h = 300/15 = 20

То есть, на лестнице будет всего 20 ступеней, но надо учесть, что 20-я ступень – это уже площадка второго этажа. Таким образом, расчетное число ступеней k =19. Конечно, можно построить одномаршевую лестницу с 19 ступенями, но этот вариант имеет множество недостатков.

Во-первых, для такой конструкции нужно слишком много места, в чем легко убедиться, если умножить глубину каждой ступени на их общее количество. Нетрудно подсчитать, что горизонтальная проекция лестницы L1 составит:

L1 = l*k = 30 * 19 = 570 см.

Во вторых, не рекомендуется использовать лестничные пролеты более чем из 10 ступенек, так как подниматься по такой лестнице довольно тяжело. Следовательно, не обойтись без промежуточной площадки, что еще больше удлинит конструкцию. Поэтому, целесообразно использовать Г-образную конфигурацию, разбив лестницу на 2 марша, расположенных под прямым углом друг к другу. При этом 10-я ступень будет выполнять функцию площадки между маршами, каждый из которых состоит из 9 ступеней.

Общая схема Г-образной двух маршевой лестницы.

Рассчитаем лестничный проем. Расстояние от пола первого этажа до перекрытия составляет:

Н1 = H – h3 = 300 – 20 = 280 см.

При подъеме на каждую ступень величина h2 уменьшается на 15 см. На пятой она составит 205 см, что еще допустимо, но уже для шестой ступени значение h2 = 195 см. Следовательно, под перекрытием могут находиться только первые пять ступеней лестницы, а проем должен иметь ширину M = 220 см (4 ступени, каждая по 30 см, плюс ширина лестничной площадки, равная S ширине лестницы) и длину L = 370 см (9 ступеней, 30 см каждая + ширина лестничной площадки S = 100 см), либо иметь Г-образную форму, повторяющую конфигурацию лестницы.

Схема расчета Г-образной маршевой лестницы.

При слишком маленьком лестничном проеме пользоваться лестницей будет неудобно и опасно. Нежелателен и слишком большой проем, так как нарушится тепловой баланс здания. Нагретый воздух, благодаря отсутствию препятствия в виде перекрытия, будет беспрепятственно подниматься вверх, в результате на втором этаже будет жарко, а внизу холодно.

Можно изменить конфигурацию лестницы, сделав ее П-образной, и, тем самым, уменьшить размеры участка для обустройства лестницы и размеры лестничного проема. В таком случае используются две лестничные площадки, роль которых выполняют 10-я и 15-я ступени. При этом длина L проема будет равна 320 см (100 + 4*30 + 100).

Схема П-образной маршевой лестницы.

При желании можно применить и вариант с тремя лестничными клетками. Для такой конструкции необходим участок размером 320*320 см, а лестничный проем имеет параметры 220*320 см.

Вариант маршевой лестницы с тремя лестничными площадками.

Если места мало, и размеры лестницы необходимо уменьшить, можно площадки между маршами заменить забежными ступенями. Но делать это следует, в крайнем случае, так как такая лестница будет не совсем удобна в использовании. Забежными являются 3-я, 4-я и 5-я ступень, заменяющие собой первую площадку, 9-я, 10-я и 11-я ступени вместо второй площадки и 14-я, 15-я, 16-я вместо третьей (рисунок 6). Для лестницы понадобится участок размером 290*260 см, а размеры лестничного проема – 190*280 см.

Общая схема маршевой лестницы с заменой лестничных площадок забежными ступеньками.

Если необходимо еще уменьшить габариты лестницы, то можно:

1. Взять ширину лестницы не 100 см, а 80 см (минимальная ширина для лестниц общего пользования).
2. Уменьшить глубину ступеней.
3. Увеличить высоту ступеней.
4. Расположить ступени лестниц так, чтобы передний край верхней ступени слегка нависал над нижней. Это дает возможность уменьшить размеры лестницы, оставив глубину проступи прежней. Но следует помнить, что для деревянных конструкций величина нависания не может превышать 3 см, а для бетонных – 5 см.

Слишком увлекаться минимизацией размеров лестницы не стоит: выигрывая в пространстве, вы проигрываете в удобстве и безопасности. К тому же, чем больше лестница имеет поворотов, тем она сложнее, больше вероятность ошибок при ее монтаже. Выбирая конфигурацию лестницы, следует искать разумный компромисс между площадью необходимого для нее участка, удобством и простотой конструкции.

Что следует учитывать при расчете маршевой лестницы

В данных расчетах не учтены некоторые нюансы:

• ступени лестницы имеют определенную толщину. Например, для деревянных конструкций принимается, что толщина ступени равна 1:20 ее ширины, то есть, в нашем случае – 5 см. При расчете и строительстве реальной лестницы это необходимо учитывать;
• с той стороны, где находятся перила, край лестничного проема не должен подходить вплотную к лестнице, так как человек может поранить о него руки, поэтому в расчеты следует внести необходимые коррективы. Особенно это важно в случае, если планируется перила крепить к торцам ступеней.

rems-info.ru

Расчет лестниц с площадкой, расчет П-образной лестницы

Рассчитать П-образную лестницу на 180 градусов

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для П-образной лестницы на 180° с двумя площадками. Начните расчет лестницы!

Рассчитать лестницу с двумя ровными площадками

Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенника = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: a – h = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы.
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета трехмаршевой лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша лестница с 2 площадками удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных параметров. Варьируйте количество ступеней, выберите самое подходящее количество ступеней для вашей лестницы на 3 пролета. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы сами указываете в калькуляторе.

Профессионалы рекомендуют делать количество ступеней лестницы на 3 марша не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж лестницы

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.

zamer-doma.ru

площадка в частном доме, фото и расчет поворота, 180 деревянных размеров, второй этаж

Несмотря на бесконечное количество возможных конструкций, двухмаршевые лестницы до сих пор остаются самыми востребованными

Построив многоэтажный частный дом, невозможно его представить без лестницы. Она может быть, как внутри, так и снаружи уютного жилища. Иногда, помимо основных функций, лестница несет декоративный характер, подчеркивая индивидуальный вкус и стиль владельца. Лестницы могут быть расположены на открытом воздухе, соединяя бетонное основание, и образуя вход с торца здания. Такая лестница дополняет внешний вид фасада, добавляет уникальности строению.

Содержание материала:

Красивая двухмаршевая лестница в частном доме: виды и материалы

Маршевые лестницы – это конструкции, которые состоят из 1, 2 рядов ступеней друг за другом, но между ними с промежуточной площадкой.

Такая конструкция — ничто иное, как это два лестничных пролёта, соединённых площадкой

В строительных магазинах вы можете приобрести уже готовые конструкции, данный вид лестниц очень актуален. Они могут быть: поворотными (расположена по своему направлению в левую или правую сторону), прямолинейная и распашная (имеет направление поворота и в право и влево).

Также лестницы можно разделить по строению и расположению:

• Лестница, с расположением в правую сторону или по часовой стрелке;
• Лестница, с расположением в левую сторону или против часовой стрелке;
• Лестницы закрытые;
• Лестницы открытые;
• Г-образные;
• П-образные;
• Спиральные.

Есть у лестницы основные элементы. Лестничный марш – элемент, соединяющий 2 уровня и состоит из ступенек. Косоур – несущая балка с вырезами, на которую с внешней стороны крепятся ступени. Торец ступени в данном креплении заметны только при виде сбоку.

Тетива – балка, в нее изнутри крепятся ступени в специальные пазы. Проступь – поверхность ступени горизонтальная. Подступенок – вертикальная наружная сторона ступени, ширина равна высоте ступеней. Площадка – поверхность, для объединения маршей. Балясины – столбы, поддерживающие перила. Поручни —опора, для рук.

Система крепления не сложна.

А именно:

• Если ступень накладывается сверху на несущую балку, то такое крепление называется – на косоурах;
• Если крепление ступеней выполняется между несущими балками, в которых находятся пазы, то такое крепление носит название – на тетиве;
• Если крепление ступеней выполняется за счет болтов и балясин, то это крепление – на больцах.

Для того чтобы поставить двухмаршевую линейную лестницу, понадобится больше места, чем для поворотной.

Можно устанавливать лестницу в угол комнаты, вдоль стены располагаются марши под углом 90ᵒ. А еще можно марши устанавливать на разной высоте навстречу друг другу под углом 180ᵒ.

Также можно для нестандартного помещения установить под произвольным углом, такие лестницы изготавливают под заказ.

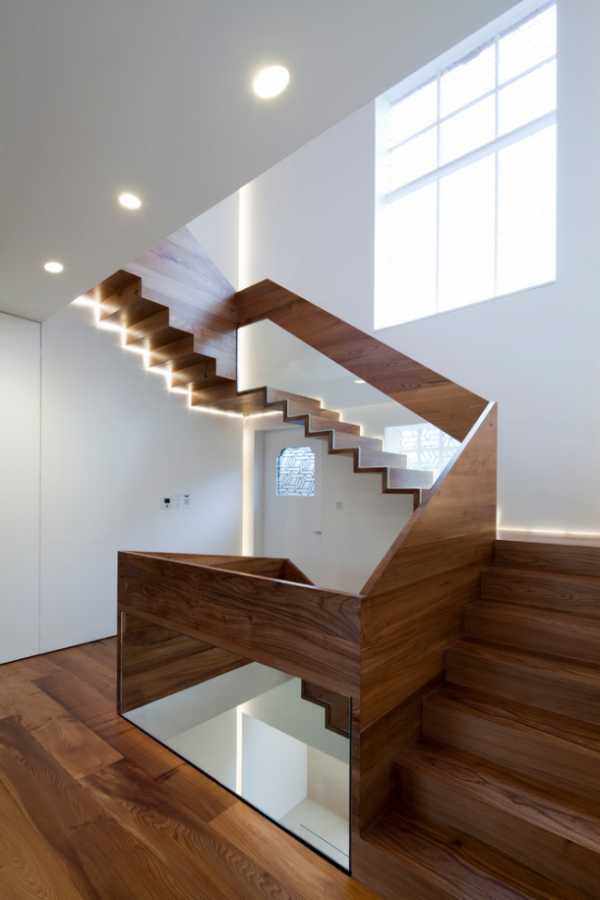

Удобная двухмаршевая лестница с площадкой: лаконично и красиво

Есть важное условие – количество ступенек одного пролета необходимо делать менее 18.

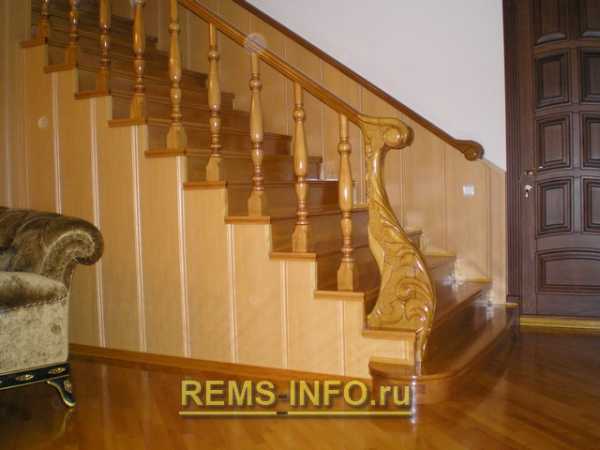

Деревянные двухмаршевые лестницы наиболее распространены в своих домах ввиду красоты, доступной стоимости и простоте монтажа

Есть определенные нормы безопасности двухмаршевой лестницы с площадкой, которые относятся к готовым конструкциям и изготовленным самостоятельно:

• Ширина одного лестничного марша должна быть более 80 см;
• Нужно хорошее освещение над лестницей;
• Обязательное условие – это установка перил, которые должны быть высотой не ниже 90 см;
• Подступенки должны быть высотой не ниже 20 см, а ширина не меньше 25 см;
• Минимальная выдерживающая нагрузка на перила должна быть не менее 100 кг, а на ступени не меньше 200 кг.

Материалы для изготовления также могут быть разнообразными. Все зависит от расположения конструкции. Ведь нередко лестницы такого типа располагаются на улице.

Основные материалы, а также наиболее популярные, проверенные – сталь, камень и кирпич, дерево.

По своей долговечности, эти материалы наиболее актуальны. Такая конструкция способна простоять от 20 до 40 лет.

Расчет двухмаршевой лестницы с поворотом на 180ᵒ для дома

Если вы самостоятельно решили возвести лестницу с двумя маршами, вам понадобится точный и подробный расчет.

Правильно сделанный расчёт двухмаршевой лестницы является обязательным условием ее эксплуатации

П-образная форма замечательно подходит для строений многоэтажных, у которых, помимо перехода с первого на второй этаж, есть ещё переход и на третий этаж.

Когда составляется чертеж, нужны точные размеры, учитывается все изъяны и особенности. Можно использовать онлайн-калькулятор или же посчитать все самостоятельно.

Для подготовки чертежа, обратить внимание нужно на 2 условия, есть определенный ГОСТ и СНиП для лестничных конструкций.

Основные размеры для расчета:

• Высота проема и его длина;
• Ширина лестницы;
• Количество ступенек;
• Толщина ступеней;
• Выступ края ступеней.

Обязательно в конце строительства нужно покрыть поверхность лестницы антискользящим и противопожарным материалом. Также, для удобства в уборке, к боковой стороне лестницы рекомендуется установка металлопрофиля.

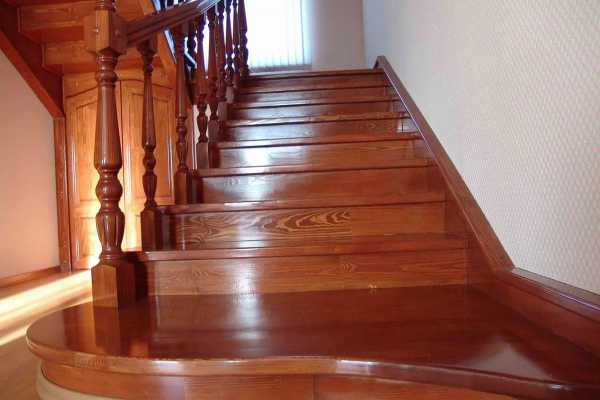

Безопасные деревянные двухмаршевые лестницы: долговечность

Очень популярно среди населения России, ставить лестницу именно деревянную.

Двухмаршевая деревянная лестница является самым экономически обоснованным вариантом для частного дома

Конструкция хороша тем, что:

• Дерево – это экологически чистый и безопасный материал.
• Разнообразие декоративных решений безгранично.
• Доступность материала и дешевизна.

На данный момент все материалы для строительства изготавливаются по новым технологиям, и они могут быть опасны для людей, поэтому самый оптимальный выход для здоровья жильцов деревянного дома – это дерево. С течением времени такая лестница не выйдет из моды. Для уникальности исполнения, некоторые модели выполняются с применением декоративной резьбы, сочетаются разные породы дерева или подчеркивается текстура дерева с помощью декоративного лака.

У деревянных лестниц имеются и минусы: деревянные конструкции очень легко воспламеняются, но, если обработать конструкцию противопожарным лаком или пропиткой, то этот минус уже не имеет значения. Также дерево не переносит влажности, но от этого тоже просто избавиться, если подобрать правильный сорт дерева, и провести тщательную обработку материала.

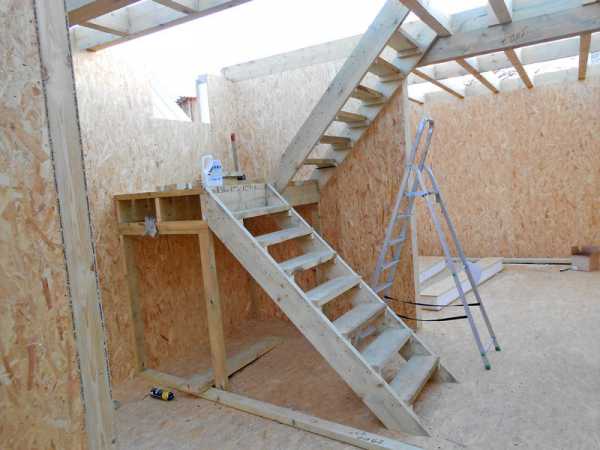

С первого взгляда может показаться, что изготовить подобную лестницу самостоятельно не составляет труда. Но, если есть хоть малейшие сомнения, то лучше доверить это дело проверенным специалистам.

Сейчас есть огромный выбор готовых лестниц, но, если хочется душе чего-то неординарного и оригинального, можно вызвать специалистов на дом, которые воплотят любые дизайнерские капризы в жизнь.

Конструкции двухмаршевых лестниц (видео)

При изготовлении двухмаршевой лестницы, необходима предельная внимательность, даже к самым маленьким деталям, ведь от этого зависит безопасность и удобство шедевра архитектурной мысли.

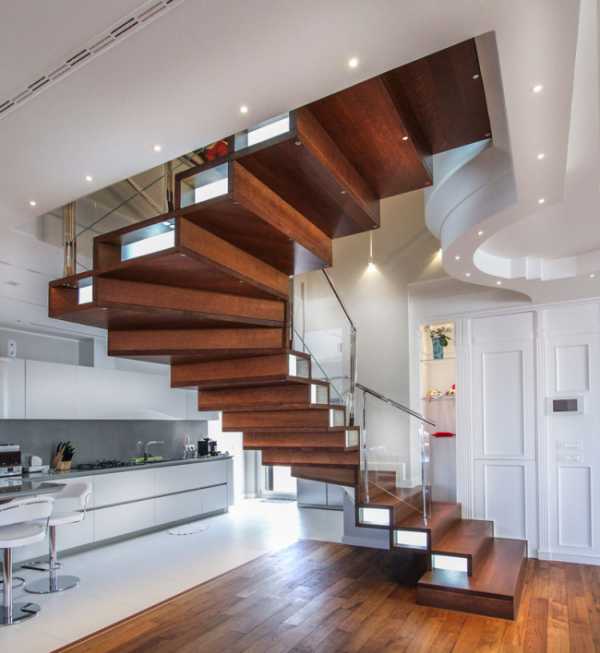

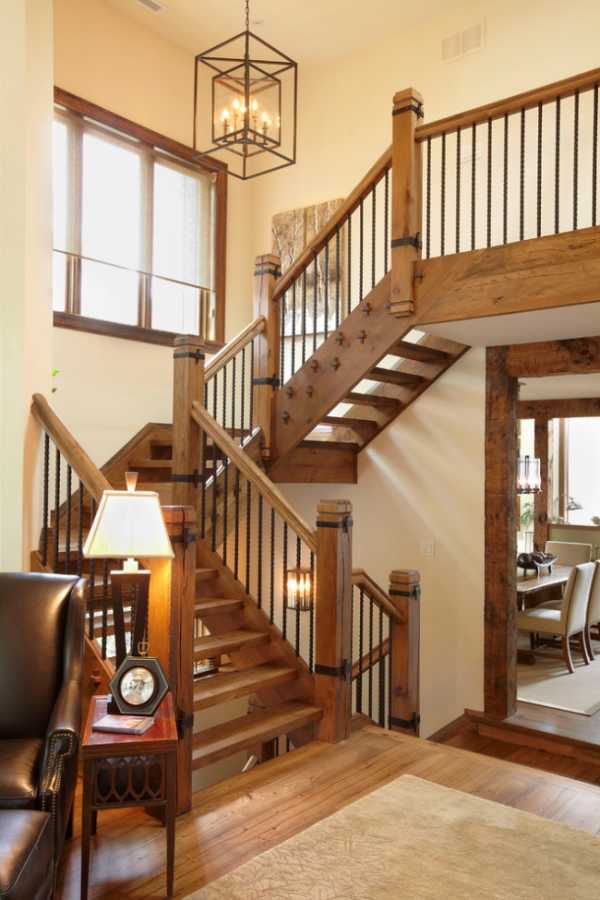

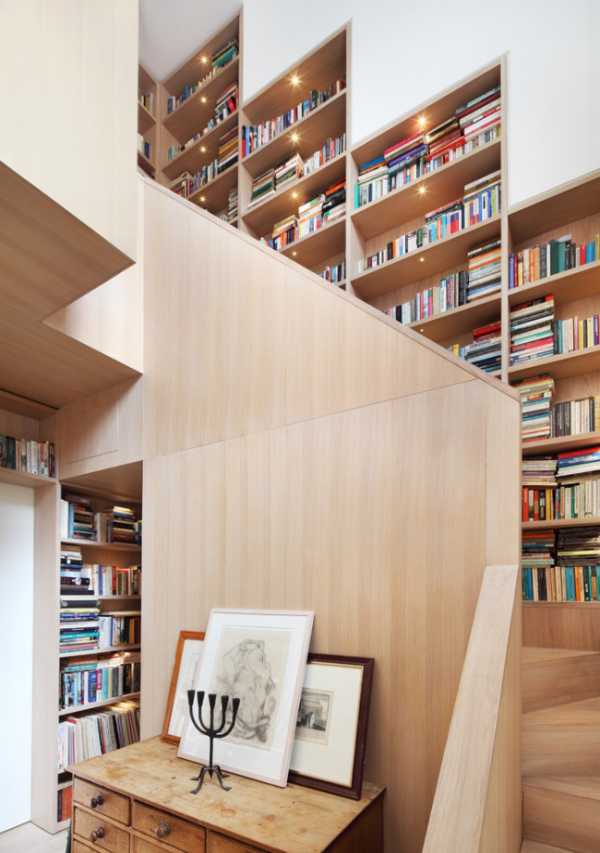

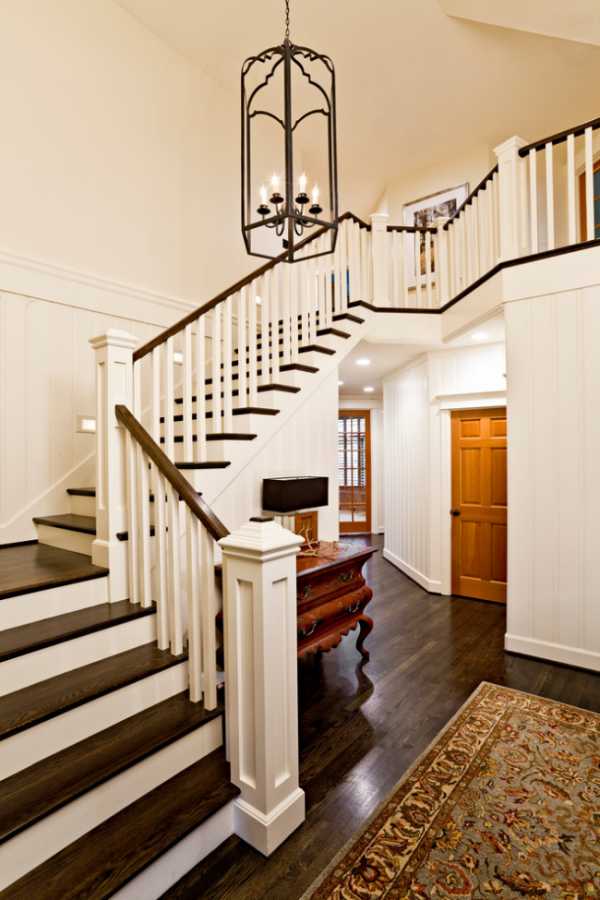

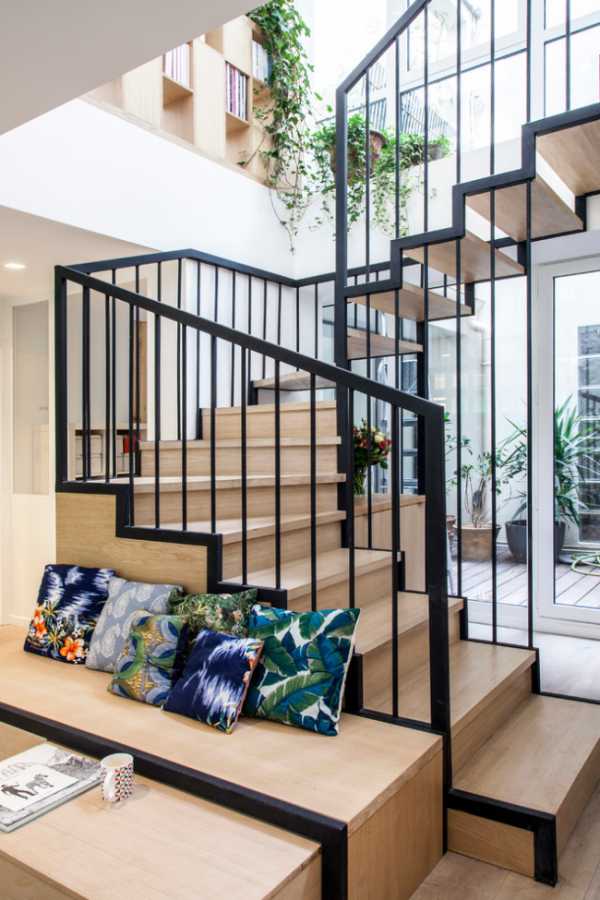

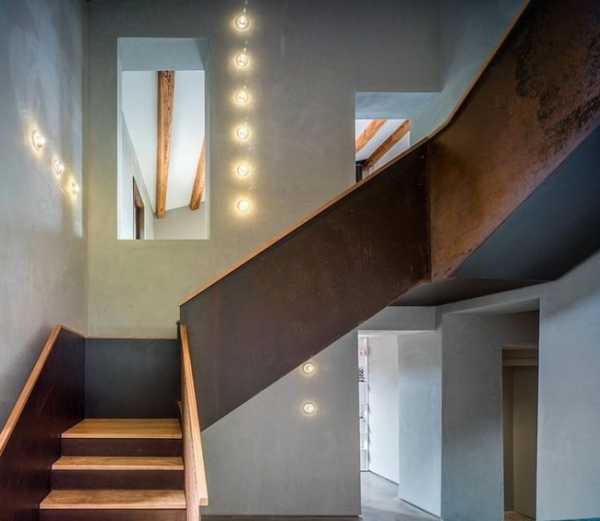

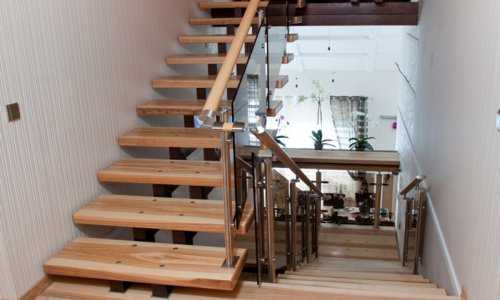

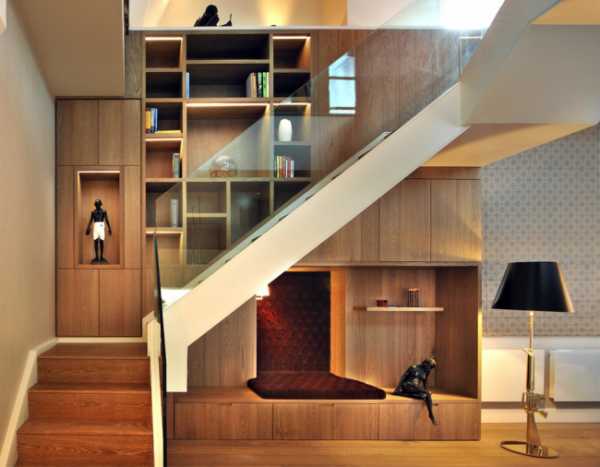

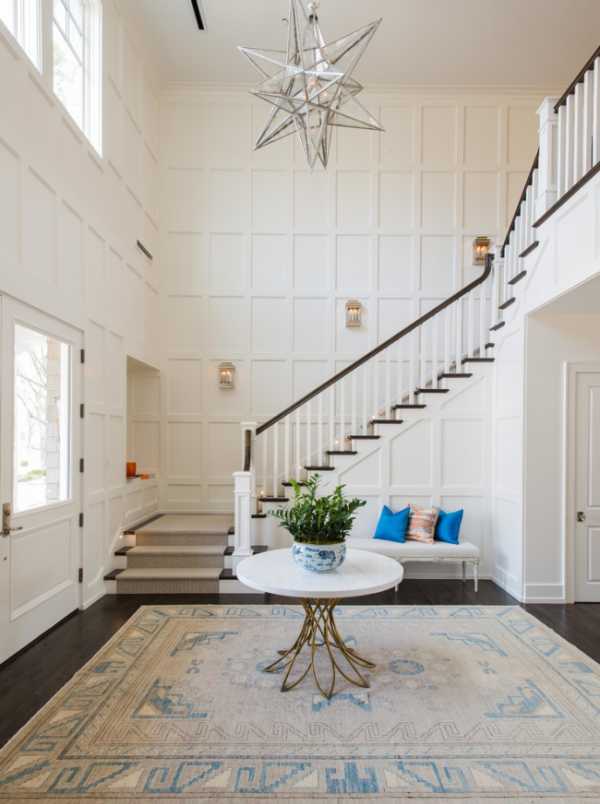

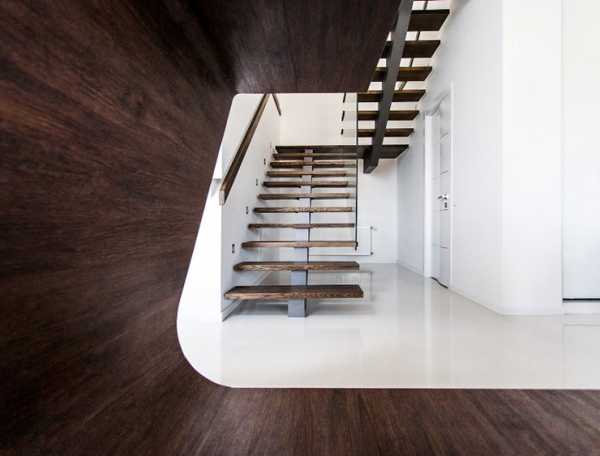

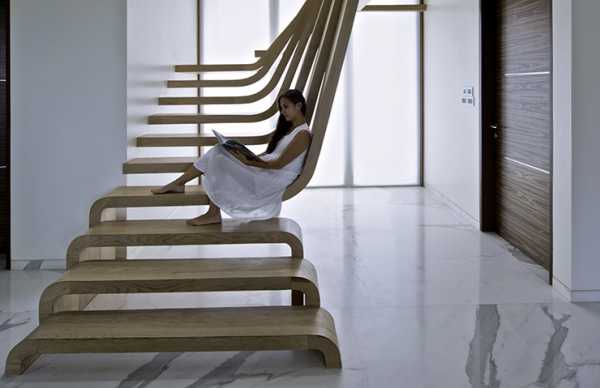

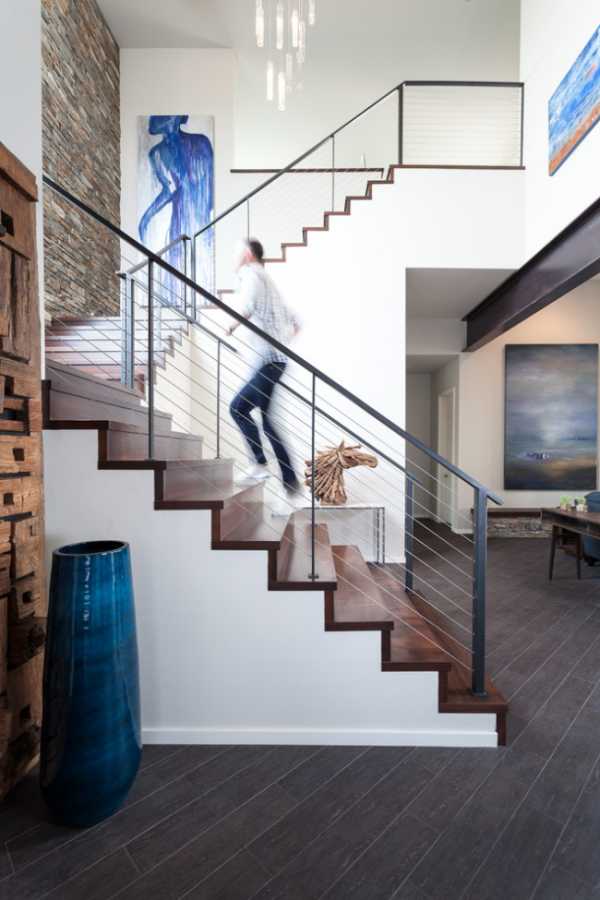

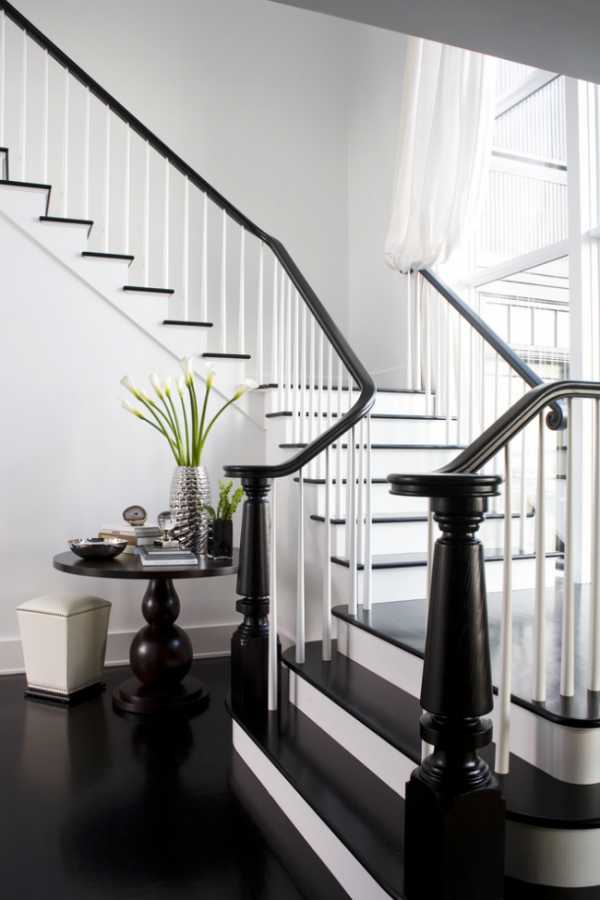

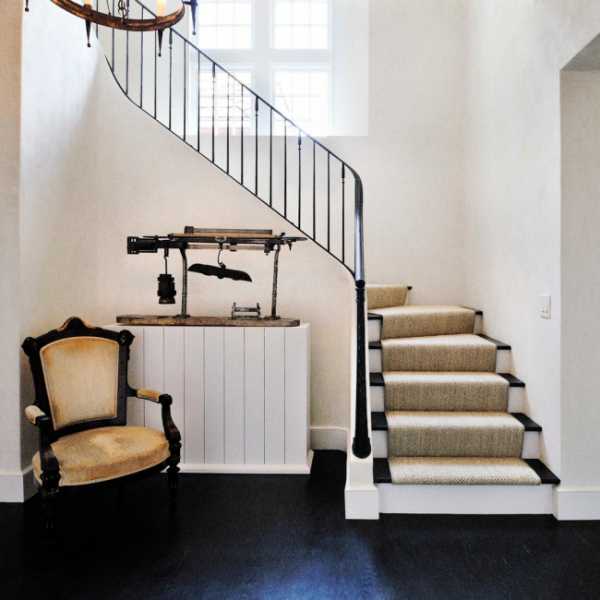

Дизайн двухмаршевой лестницы с площадкой (фото интерьера)

kitchenremont.ru
