Расчет лестниц с поворотом на 180 градусов и поворотными ступенями – Расчет лестниц с поворотными ступенями на 180
Расчет лестницы с поворотом на 180 градусов. Калькулятор лестница с площадкой на 180
Проектирование и установка лестницы – важная задача в процессе строительства частного дома. Наиболее популярны маршевые конструкции с поворотом на 180 градусов. Они надежны, практичны и безопасны в применении. Систему стандартных размеров не всегда можно встроить в пространство. Если необходим расчет лестницы с поворотом на 180 градусов предлагаем воспользоваться онлайн-калькулятором стоимости на сайте компании «Лесен-Ко».
Также можете обратиться за помощью к менеджерам, которые окажут услугу расчета на высоком уровне. Предоставляем комплексный подход. У нас можете не только рассчитать параметры поворотной лестницы на 180 градусов, но и заказать ее изготовление с доставкой и установкой.
Онлайн калькулятор лестниц с площадкой с поворотом на 180
Параметры для расчета лестницы с поворотом на 180°
Расчет оптимальных параметров поворотной деревянной лестницы со ступенями
На стадии проектирования необходимо серьезно относиться к требованиям по параметрам будущей поворотной лестницы. При расчете обязательно учитываются оптимальные значения. Чтобы конструкция была удобна и безопасна, необходимо следовать рекомендациям специалистов по основным величинам:
- Угол наклона. Стандартно для расчета двухмаршевой лестницы со ступенями на второй этаж – 28-35 градусов. Меньший угол подходит для обустройства пандусов, больший – к чердачным моделям.
- Ширина. Оптимальный показатель – 90-110 сантиметров. Если свободного места мало, ширину можно уменьшить до 80, но передвигаться сможет только один человек, а переносить мебель и другие габаритные предметы обстановки будет неудобно.
- Высота/ширина ступеней. По принятому стандарту высота не должна превышать 20 сантиметров, а ширина – 27-30. При соблюдении параметров нога стандартного размера во время передвижения хорошо помещается на ступеньке и не напрягается.
- Толщина ступени. Для производства поворотной лестницы с площадкой берут деревянные доски толщиной 4-5 сантиметров. Тонкие будут неприятно скрипеть во время ходьбы.
- Количество ступеней. Для одного лестничного пролета оптимально не более 18 штук. Точное число зависит от величины пролета. Рекомендуют его делать нечетным.
- Высота перил. В целях безопасности рекомендуемый размер – не менее 90 сантиметров.
- Высота пролета лестницы. От любой ступени марша до поверхности верхнего этажа должно быть не менее двух метров.
Способы расчета поворотной лестницы на 180 градусов
Расчеты лестницы с поворотом на 180 градусов осуществляются несколькими способами:
- Пропорциональный.
- Датский.
- Линейного переноса.
- Развертки.
Метод пропорций – самый простой. Справиться с ним может любой новичок. Другие методы требуют специальных навыков и опыта. Если не уверены, что сможете самостоятельно рассчитать лестничную конструкцию с площадкой, наша компания выполнит эту работу за вас.
Профессиональный сервис в Москве
Расчет лестницы онлайн с поворотом на 180 на калькуляторе – возможность в течение нескольких минут узнать оптимальные параметры. Достаточно вбить основные данные будущей конструкции. Профессиональный сервис от нашей компании позволит стать обладателем удобной и практичной лестницы.
Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.
- Выезд замерщика в течении двух дней.
- Ответ специалиста в течении 15 минут.
lesen-ko.ru

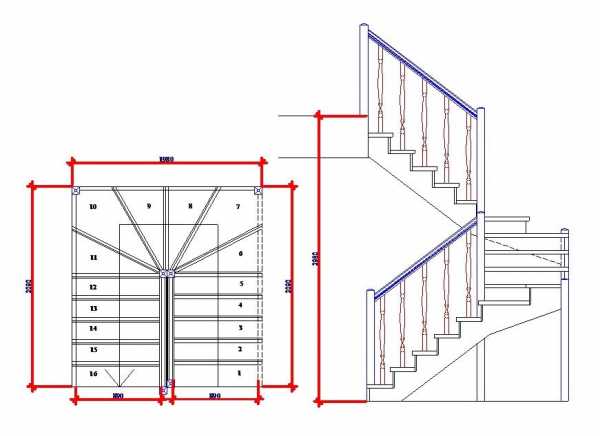

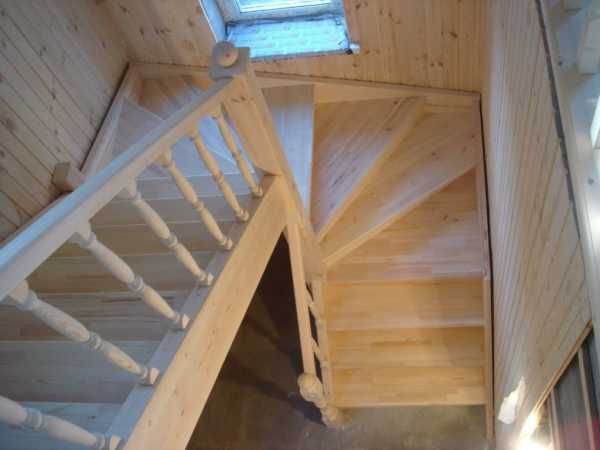

Лестница с забежными ступенями с поворотом на 180 градусов
Лестница с забежными ступенями с поворотом на 180 градусов
Описание лестницы:
Высота лестницы – 3235 мм
Длина проема –1165 мм
Ширина проема — 1710 мм
Ширина проступи – 257 мм
Высота подъема на одной ступени – 216 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы – закрытая лестница на косоурах, с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2012 году – 73900.00
— — —
Описание лестницы:
Высота лестницы – 2930 мм
Ширина проступи – 257 мм
Высота подъема на одной ступени – 147 мм
Материал – массив хвои
Отделка – лак
Тип лестницы – закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с двух сторон, с балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2013 году – 160000.00
— — —
Описание лестницы:
Высота лестницы – 2710 мм
Длина проема — 1795 мм
Ширина проема — 1510 мм
Ширина проступи – 250 мм
Высота подъема на одной ступени – 194 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы — закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2013 году – 59600.00
— — —
Описание лестницы:
Высота лестницы – 2735 мм
Длина проема – 3375 мм
Ширина проема – 1720 мм
Ширина проступи – 253 мм
Высота подъема на одной ступени – 193 мм
Материал – массив хвои
Отделка – тонированный лак (цвет «светлый дуб» и «белый»)
Тип лестницы – открытая лестница на косоуре с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны, с площадкой на выходе с лестницы.
Стоимость с доставкой и монтажем в 2013 году – 99350.00
— — —
Описание лестницы:
Высота лестницы – 2960 мм
Длина проема – 2790 мм
Ширина проема – 1870 мм
Ширина проступи – 231 мм
Высота подъема на одной ступени – 197 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы – лестницы на косоурах с поворотом на 180 градусов на забежных ступенях, закрытая в области поворота и открытая на прямом марше, с ограждением с одной стороны и пристенным поручнем с другом.
Стоимость с доставкой и монтажем в 2013 году – 57700.00
— — —
Описание лестницы:
Высота лестницы – 2885 мм
Длина проема – 2293 мм
Ширина проема – 1845 мм
Ширина проступи – 2790 мм
Высота подъема на одной ступени – 170 мм
Материал –массив хвои
Отделка – тонированный лак (цвет «темный анегри»)
Тип лестницы – закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой и калиткой.
Стоимость с доставкой и монтажем в 2013 году – 185850.00
— — —
Описание лестницы:
Длина проема – 2000 мм
Ширина проема – 1870 мм
Ширина проступи – 270 мм
Высота подъема на одной ступени – 195 мм
Материал – массив дуба
Отделка – без отделки
Тип лестницы – открытая лестницы на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны с частотой балясин 2 шт./ступень, с пригласительной ступенью, с балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2011 году – 183300.00
— — —
Описание лестницы:
Материал – массив хвои
Отделка – тонированный лак (цвет «вишня»)
Тип лестницы — закрытые лестницы на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны, с пригласительной ступенью на первом этаже, с балюстрадой на третьем этаже.
Стоимость с доставкой и монтажем двух лестниц в 2011 году – 255350.00
— — —
Описание лестницы:
Ширина проступи – 260 мм
Высота подъема на одной ступени – 185 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы – открытая лестницы на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже и калиткой.
Стоимость с доставкой и монтажем в 2012 году – 66450.00
— — —
Описание лестницы:
Материал – массив хвои
Отделка – без отделки
Тип лестницы – закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2012 году – 72500.00
— — —
Описание лестницы:
Высота лестницы – 2700 мм
Ширина проема – 1800 мм
Ширина проступи – 250 мм
Высота подъема на одной ступени – 180 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы – закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, без ограждения.
Стоимость с доставкой и монтажем в 2012 году – 60250.00
— — —
Описание лестницы:
Высота лестницы – 2600 мм
Длина проема – 2370 мм
Ширина проема – 1930 мм
Ширина проступи – 250 мм
Высота подъема на одну ступень – 176 мм
Материал – массив хвои
Отделка – тонированный лак (цвет «венге»)
Тип лестницы – закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2012 году – 122700.00
— — —
Описание лестницы:
Высота лестницы – 2680 мм
Длина проема – 2280 мм
Ширина проступи – 250 мм
Высота подъема на одной ступени – 168 мм
Материал – массив хвои
Отделка – тонированный лак (цвет «светлый дуб»)
Тип лестницы — закрытая лестница с поворотом на 180 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны.
Стоимость с доставкой и монтажем в 2011 году – 110000.00
— — —
Описание лестницы:
Высота лестницы – 2538 мм
Длина проема — 2970 мм
Ширина проступи – 270 мм
Высота подъема на одной ступени – 165 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы — открытая лестницы на косоурах с одной стороны и тетиве с другой с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.
Стоимость с доставкой и монтажем в 2011 году – 67000.00
— — —
Описание лестницы:
Высота лестницы – 2780 мм
Длина проема – 1770 мм
Ширина проступи – 220 мм
Высота подъема на одной ступени – 199 мм
Материал – массив хвои
Отделка – без отделки
Тип лестницы – открытая лестницы на косоурах с поворотом на 125 градусов на забежных ступенях, с ограждением с двух сторон.
Стоимость с доставкой и монтажем в 2011 году – 68800.00
— — —
Описание лестницы:
Материал – массив дуба
Отделка – тонированный лак (цвет «темный анегри»)
Тип лестницы – открытая лестница на косоурах (металл) с поворотом на 180 градусов на забежных ступенях с ограждением с одной стороны (ограждение комбинированное из массива дуба и нержавеющего металла).
Стоимость с доставкой и монтажем в 2011 году – 634500.00
— — —
Описание лестницы:
Материал – массив хвои
Отделка – без отделки
Тип лестницы – открытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одном стороны и балюстрадой на втором этаже.
— — —
Описание лестницы:
Материал –массив бука
Отделка – без отделки
Тип лестницы – открытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с пригласительными ступенями, с ограждением с одной стороны и балюстрадой на втором этаже.
— — —
Описание лестницы:
Высота лестницы – 2705 мм
Длина проема – 2575 мм
Ширина проема – 2195 ммШирина проступи – 250 мм
Высота подъема на одной ступени – 174 мм
Материал – массив хвои
Отделка – тонированный лак (цвет «темный дуб»)
Тип лестницы – закрытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой.
Стоимость с доставкой и монтажем комплекта из двух лестниц в 2013 году – 285500.00
— — —
Описание лестницы:
Материал – массив хвои
Отделка – тонированный лак
Тип лестницы – закрытая лестница на тетиве с поворотом на 180 градусов на забежных ступенях, с ограждением с одной стороны и пристенным поручнем с другой стороны, с балюстрадой на втором этаже.
— — —
Описание лестницы:
Длина проема – 2765 мм
Ширина проема – 1980 мм
Ширина проступи – 260 мм
Высота подъема на одной ступени – 194 мм
Материал – массив хвои
Отделка – тонированный лак (цвет «венге»)
Тип лестницы – открытая лестница на косоурах с поворотом на 180 градусов на забежных ступенях, с пристенным плинтусом, ограждением с одной стороны и балюстрадой на втором этаже.
Стоимость с отделкой и монтажом в 2014 году — 149400.00
7159108.ru

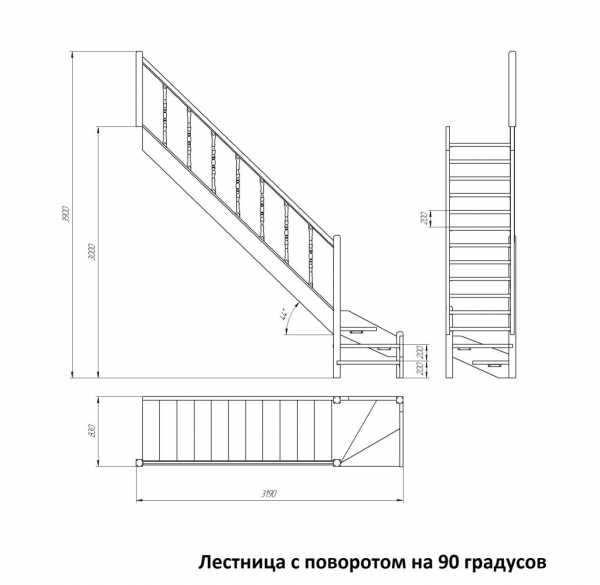

Рассчитать лестницу с поворотом на 180 и 90 градусов
Внутридомовые лестницы зачастую имеют поворотную конструкцию. Такая форма весьма распространена, поскольку позволяет значительно экономить пространство внутри дома. При этом сохраняется удобство при подъеме и спуске, а лестница отлично выполняет свои функции.
Но устройство подобных конструкций требует тщательного расчета. Важно правильно рассчитать поворотную лестницу на второй этаж, независимо от материала, из которого изготавливается. Методов расчета существует несколько, ниже будут приведены способы как правильно определить оптимальную ширину лестницы, высоту и глубину ступеней, а также их количество.
Расчет лестницы с поворотом на 90 или 180 градусов непростая задача для начинающих. Ошибки в предварительных чертежах могут привести в последующем к затруднениям при подъеме на верхний этаж. В процессе монтажа можно исправить лишь мелкие неточности, поэтому так важен правильный и точный расчет.
Если Вы не уверены что сможете предусмотреть все нюансы, рекомендуем обратиться к специалистам.
Компания “ЭТАЛОН ЛЕСТНИЦ”https://etalonl.ru изготавливает лестницы на заказ из дерева, металла и стекла. Вы можете пригласить специалиста для предварительного замера и осмотра помещения, чтобы ошибок которые в конечном итоге приведут к большим расходам и бытовым неудобствам.
Разновидности поворотных лестниц
Поворотные конструкции экономят пространство внутри дома и позволяют устроить плавный подъем на второй этаж. Лестницы могут иметь поворот на 90 градусов или на 180. В первом случае это Г-образная конструкция, во втором – П-образная. Методики расчетов первого и второго варианта одинаковы и должны учитывать эргономику и безопасность.
Повороты лестниц изготавливаются с применением специальных поворотных ступеней, называемых забежными. Подобные ступени имеют форму трапеций или треугольников. Для удобства передвижения, в месте поворота устраивают лестничную площадку. Важно помнить, что малый угол наклона лестницы требует больше затрат на материалы и монтаж, но делает подъем по лестнице удобным и легким. Поэтому нужно определить оптимальный угол наклона еще на стадии создания проекта и точно рассчитать его для вашей лестницы.
При расчете, также важно, рассчитать оптимальное число поворотных (забежных) ступеней с учетом запланированных площадок. По общепринятому опыту лучше использовать три ступеньки, если лестничная ширина в пределах 80-ти сантиметров (± 5 см) и поворот в 90 градусов.
Если сделать большее количество, ступеньки выйдут узкими и неудобными.
Для П-образной конструкции, имеющей разворот на 180 градусов, лучше построить площадку.
Методы расчетов
Дабы провести правильные расчеты будущей конструкции и изготовить верные чертежи, следует использовать графические методы и специальные программы. Можно воспользоваться одним из наиболее распространенных методов:
- пропорциональным;
- датским;
- методом разверток;
- переноса линий вверх.
Если вы не обладаете достаточным опытом расчетов и изготовления чертежей, можно использовать существующие проектные и расчетные программы.
Онлайн сервис для проектирования забежных лестниц и других строительных расчетов
Наиболее простой – метод пропорций. Он основывается на пропорциональном расположении ступеней в месте поворота, с сохранением нормативных величин проступей (глубина ступеней). Расчеты конструкций с поворотом на 180 производятся в следующем порядке:
- Предварительно чертим на бумаге расположение лестницы в горизонтальной проекции.
- Проводим ось по центру марша конструкции.
- Определяем границы прямой ступеньки перед поворотом.
- Определяем точку опоры, на которой будут крепиться поворотные (забежные) ступени и обозначаем ее на чертеже.
- Определяем оптимальную глубину ступеней.
- Соединяем прямой линией опорную точку с точкой крепления поворотных ступеней.
В результате расчетов размечаются границы всех ступеней.
Важно! Толщина забежных проступей должна быть больше, поскольку они сужаются к центральной части.
Другие методы
Использовать другие методы могут специалисты, обладающие навыками проектирования и черчения. Конструкции с поворотом на 90 и на 180 градусов датским методом рассчитываются в вертикальной и горизонтальной проекциях. Основой является внутренняя тетива (несущий элемент, место крепления ступеней), по которой откладывается высота ступенек.
Внимательно следует отнестись при проектировании к высоте до перекрытия в месте поворота. Над площадкой нормативная величина должна составлять два метра. Как правило, на чертежах перила не указываются, поскольку конструктивные особенности лестниц весьма разнообразны. Важным является определение ширины ступеней на чертежах, она должна рассчитываться с учетом выступов.
Исходные данные для расчетов
Для того чтобы верно рассчитать и построить удобную поворотную лестницу на 2-й этаж следует учитывать следующую информацию:
- Размеры рассчитываются по формуле, основанной на длине шага человека, которая равняется 60-65 см, т.е. в среднем – 62,5 см.
- Хорошим соотношением глубины и высоты ступеней, удобным для перемещения признано 29:17 см.
- Удобство передвижения на верхний этаж обеспечит следующее соотношение: 2 высоты ступенек плюс глубина ступеньки должны равняться 62±4 см.
Однако существует и альтернативный способ рассчитать размеры
- Комфортным углом наклона лестницы специалистами признается уклон в 30-40 градусов.
- Глубина проступей должна быть не меньше чем 45-й размер обуви, т.е. не менее 27-31 см. Если нет возможности устроить достаточную глубину, можно компенсировать это более длинным выступом ступеньки.
- Высота ступеней должна составлять от 12,0 до 22,0 сантиметров.
- Ограждения лестницы должны находиться выше центра тяжести среднего человека, т.е. от 90 до 120 см. Особенно это важно для поворотных конструкций на 90 градусов.
Важно! Если в доме имеются маленькие дети, ограждения должны быть не менее 120 см в высоту, а расстояние между балясинами лучше заполнить сплошными панелями и установить дополнительный поручень.
Другой способ правильно рассчитать лестницу – заказать изготовление проекта специалистам компании “ЭТАЛОН ЛЕСТНИЦ”.
lestnitsygid.ru
Расчет поворотной лестницы на 180 градусов с поворотными ступенями
Общий чертеж лестницы
Рекомендации
Отклонение от формулы удобства на 3.8%
Удобный угол наклона лестницы 32.7°
Относительно удобная лестница
Тетива лестницы
Длина передней части верхней тетивы 1782 мм
Длина верхней тетивы полная 2142 мм
Длина передней части нижней тетивы 1425 мм
Длина нижней тетивы полная 1785 мм
Толщина тетивы 231 мм
Расстояние на тетиве между пропилами под ступени 356 мм
Угол наклона лестницы 32.7° от уровня пола
Размеры ступеней
Глубина ступеней 350 мм
Высота ступеней 192 мм
Высота подступенка 142 мм
www.zhitov.ru
Расчет основных размеров лестницы с поворотом 180 гр.
Расчет основных размеров лестницы с поворотом 180 гр.
Высота подъема | 250 см |
Длина лестничного проема в плане | 300 см |
Ширина площадки | 80 см |
Количество ступеней | 13 |
Площадка вместо | 4 ступени |
Толщина ступеней | 5 см |
Выступ ступеней | 5 см |
Длина верхней тетивы лестницы | 279.9 см |
Длина нижней тетивы лестницы | 124.4 см |
Расстояние на тетиве между запилами под ступени | 31.1 см |
Угол наклона лестницы | 38.2 от уровня пола |
Высота ступеней | 19.2 см |
Глубина ступеней | 29.4 см |
Высота подступенка | 14.2 см |
У любой лестницы расстояние между ступенями должно быть одинаковым.
В данном случае лестничную площадку можно рассматривать как еще одну ступень.
Введите высоту от уровня нижнего пола до уровня пола второго этажа.
Укажите длину проема — расстояние, которое займет ваша лестница.
Размеры можно указывать в метрах, миллиметрах и сантиметрах.
Программа автоматически вычислит высоту и ширину ступеней, угол наклона и размеры верхней и нижней тетивы.
Для подбора оптимального удобства лестницы меняйте количество ступеней, а программа будет выдавать рекомендации о ее удобстве.
Появилась возможность выбора — генерировать черно-белый или цветной чертеж.
Ширина лестничной поворотной площадки равна ширине лестницы.
9dach.ru
Расчет основных размеров лестницы с поворотом 180 гр.
Высота подъема | 250 см |
Длина лестничного проема в плане | 300 см |
Ширина площадки | 80 см |
Количество ступеней | 13 |
Площадка вместо | 4 ступени |
Толщина ступеней | 5 см |
Выступ ступеней | 5 см |
Длина верхней тетивы лестницы | 279.9 см |
Длина нижней тетивы лестницы | 124.4 см |
Расстояние на тетиве между запилами под ступени | 31.1 см |
Угол наклона лестницы | 38.2 от уровня пола |
Высота ступеней | 19.2 см |
Глубина ступеней | 29.4 см |
Высота подступенка | 14.2 см |
У любой лестницы расстояние между ступенями должно быть одинаковым.
В данном случае лестничную площадку можно рассматривать как еще одну ступень.
Введите высоту от уровня нижнего пола до уровня пола второго этажа.
Укажите длину проема — расстояние, которое займет ваша лестница.
Размеры можно указывать в метрах, миллиметрах и сантиметрах.
Программа автоматически вычислит высоту и ширину ступеней, угол наклона и размеры верхней и нижней тетивы.
Для подбора оптимального удобства лестницы меняйте количество ступеней, а программа будет выдавать рекомендации о ее удобстве.
Появилась возможность выбора — генерировать черно-белый или цветной чертеж.
Ширина лестничной поворотной площадки равна ширине лестницы.
moypodval.ru
Расчет основных размеров лестницы с поворотом 180 гр.
Особенности лестниц 21 154
В многоэтажных квартирах, частных домах, общественных зданиях и торговых комплексах присутствуют межэтажные лестницы. Самый
Ландшафт 1 685
Не расстраивайтесь, если у вас небольшой участок, всего 6 соток, а мыслей, которые вы
Интервью 193
Добрый вечер, дорогие читатели. К нашей предыдущей статье о том, как люди сами заработали
Прочие элементы лестниц 10 764
Следуя уже написанному сценарию При крепеже лестниц – всё уже давно продумано за нас.
Ремонт 163 501
Во время самостоятельного ремонта можно допустить непоправимые ошибки, которые сведут на «нет» всю радость
Оформление и декор 23 581
Практически в каждом доме присутствует лестница и в большинстве случаев она выполнена из дерева.
sdelai-lestnicu.ru
