Винтовые лестницы из металла чертежи. Преимущества и недостатки

Главная » Дизайн » Винтовые лестницы из металла чертежи. Преимущества и недостатки

30.01.2020 в 12:39

Дизайн

Содержание

1. Винтовые лестницы из металла чертежи. Преимущества и недостатки
2. Расчет винтовой лестницы онлайн калькулятор. Расчёт лестницы
   • Данные скрипты учитывают и помогают рассчитать:
   • Основные рекомендации при расчете лестницы:
3. Расчёт винтовой лестницы на 180 градусов. Расчет лестницы из металла 180° тетива зигзаг
4. Разрез винтовой лестницы. Типы лестниц

Винтовые лестницы из металла чертежи. Преимущества и недостатки

К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:

• компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору. Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;

Чертеж винтовой лестницы может разработать каждый

• доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
• минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
• отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
• функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.

Одним из недостатков винтовых лестниц являются не слишком удобные ступени

К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования. Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.

Расчет винтовой лестницы онлайн калькулятор. Расчёт лестницы

Лестница с поворотом на 180°, с площадкой
Лестница с поворотом на 180°, с забежными ступенями
Лестница с поворотом на 90°, с площадкой
Лестница с поворотом на 90°, с забежными ступенями
Лестница прямая, одномаршевая

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

• прямые, поворотные, Г и П образные лестницы;
• лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
• производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
• все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

• Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
• Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
• Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
• Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
• Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

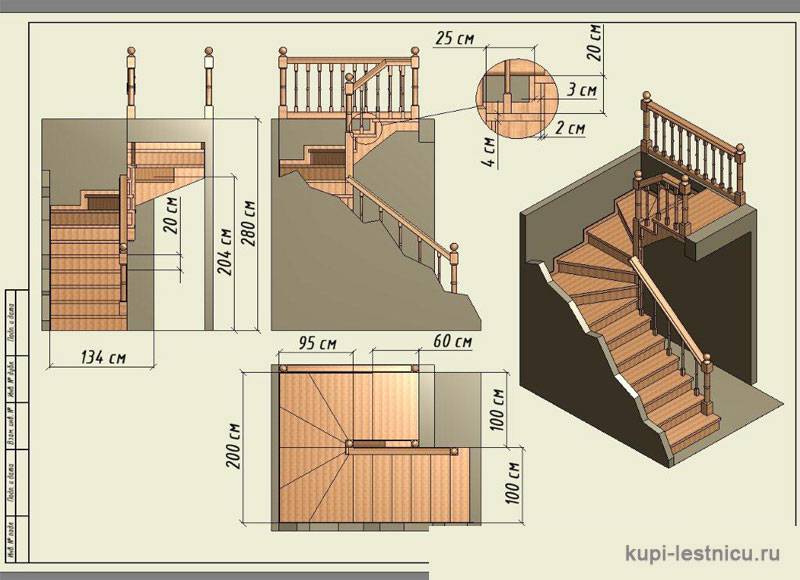

Расчёт винтовой лестницы на 180 градусов. Расчет лестницы из металла 180° тетива зигзаг

Главный результат работы данного калькулятора:

1. Информация, необходимая для изготовления тетив, рамы площадки и их соединения
2. Информация, необходимая для изготовления ступеней и площадки 180 с тетивой зигзаг

Согласно этой информации, выполняется расчёт металлической лестницы 180° с тетивой зигзаг и изготавливаются детали, из которых собирается конструкция.

Все остальные чертежи показывают конечный вид конструкции: после состыковки тетив и ступеней друг с другом.

Особенностью данного калькулятора является реализация двух функций:

1. Оценка удобства лестницы;
2. Корректировка конструкции лестницы.

Оценка удобства лестницы осуществляется по трём критериям:

1. Соответствие конструкции средней длине шага. В соответствии с этим критерием, сумма глубины ступени и двух высот должна равняться средней длине шага. Средняя длина шага человека — 63 см.
2. Глубина ступени. Комфортная глубина ступеней — от 28 см. При заданной длине проёма, регулировать глубину ступени можно изменением выступа.

По результатам оценки конкретной конструкции выдаётся показатель уровня удобства по каждому из критериев, а лестнице присваивается общий уровень удобства. Калькулятор выполняет расчет лестницы из металла с поворотом на 180 градусов, у которой тетива зигзаг, а также оценивает, соответствует ли лестница общеизвестным критериям удобства. Но всегда надо помнить, что Ваша железная лестница в Вашем доме должна максимально эффективно служить Вашим целям. И если, в соответствии с этими целями, Вам необходимо построить самую нестандартную лестницу в мире — дерзайте.

Разрез винтовой лестницы. Типы лестниц

• Винтовая лестница закручена вокруг столба. Ее характерная особенность – ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
• Маршевая – ее полная противоположность: прямоугольные ступни и прямые линии.
• Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
• У консольной отсутствует несущий каркас – ступени одной стороной вмурованы в стену.
• Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы – особенности современных конструкций

• Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой – больцы.
• Чердачные и подвальные лестницы  отличаются от прочих довольно условно:  для них характерен больший уклон. Причина – высокие требования к компактности и низкие – к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
• Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками – железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение – стационарные пожарные лестницы. Они изготавливаются только из стали.

Категории: Винтовые лестницы, Лестницы из металла, Онлайн калькуляторы, Данные скрипты, Основные рекомендации

Понравилось? Поделитесь с друзьями!

⇦ Обычная стремянка пригодится не только во время ремонта, но и после него — она может стать отличным предметом декора.

⇨ Крыша из профлиста. Кровля из профнастила своими руками: технология устройства + правила установки доборных элементов

Расчет лестницы на тетивах. Онлайн калькулятор расчета лестницы на тетиве

Лестницы из металла – достойная альтернатива конструкциям на деревянной основе, поскольку обладают такими важными качествами, как долговечность, прочность, неприхотливость и бесшумность. Также, сооружения на металлокаркасе достаточно просто устанавливаются и прочих равных, стоят дешевле, чем аналогичные из других материалов.

Онлайн-калькуляторы расчета металлических лестниц от КАЛК.ПРО предоставляют возможность получения готового проекта конструкции, в котором содержится итоговая смета с количеством материалов на изготовление, чертежи с точными размерами каждого элемента сооружения, а также 3D-модель для визуальной оценки и выявления недостатков. Все расчеты сохраняются в личном кабинете и доступны для скачивания. Также результаты можно экспортировать на электронную почту и в социальные сети.

Программа не учитывает соблюдение СНиП, ГОСТ, ТУ и не защищает от рисков возведения нестабильной конструкции – калькулятор лишь выполняет математические операции на основании значений, введенных пользователем. Однако конструктор не позволяет выполнить расчет при вводе заведомо неверных величин и предоставляет некоторые рекомендации (угол наклона, высота ступеней, ширина проступи…) для создания наиболее комфортной лестницы.

Мы стремимся к тому, чтобы частное строительство стало доступным каждому и предоставляем эффективные инструменты для автоматизации расчетов. Ежедневно нашим сервисом пользуются тысячи пользователей по всему миру и создают уникальные конструкции своими руками, посмотреть их можно на странице «Отзывы».

Как рассчитать металлическую лестницу?

Для того чтобы рассчитать металлическую лестницу своими руками грамотно и в дальнейшем не беспокоиться о собственной безопасности при эксплуатации, обязательно требуется ознакомиться с основными нормативными актами, которые определены для данной конструкции. Вдобавок, крайне важно произвести правильные замеры имеющегося проема, поскольку любые, даже несущественные ошибки, в дальнейшем могут привести к значительным дополнительным расходам, по причине доработки множества деталей.

Перед использованием наших конструкторов, советуем вам посмотреть нижеприведенное видео, в котором профессиональный специалист демонстрирует интерфейс, основные возможности инструмента и предоставляет полезные рекомендации.

Уверены, что вам также будут интересны статьи – установка лестницы и оптимальный угол наклона лестницы. В них представлена практически вся необходимая информация, которая может пригодится при заполнении полей калькулятора лестницы из металла.

Какими бывают недостатки бетонной лестницы

Помимо большого количества положительных сторон бетонных лестниц, здесь также можно отметить и некоторые минусы конструкции. В первую очередь речь идёт о следующем:

• если хозяин дома захочет самостоятельно провести монтаж конструкции, без профессиональных навыков и опыта у него это не получится, особенно если необходимо соорудить сложную, с точки зрения архитектуры, лестницу;
• эксплуатировать такое сооружение можно только после того, как бетон полностью просохнет. Поэтому придётся подождать некоторое время, которое зависит от количества используемого материала;
• изготовление опалубки также потребует некоторых временных затрат, чего нельзя сказать о случаях с деревянными или металлическими конструкциями;
• чтобы уберечь поверхность от сколов и улучшить внешние показатели, придётся потратить дополнительные средства на проведение облицовочных работ;
• из-за большого веса конструкции необходимо усилить фундамент и обеспечить поверхности достаточную силу для того, чтобы она смогла выдерживать большие нагрузки.

Не забываем усилить фундамент

Почему наши калькуляторы лучше?

Тесное сотрудничество с производителями лестниц

Высочайшая детализация чертежей и 3D-модели

Итоговый отчет с перечнем необходимых материалов

Готовая смета для изготовления конструкции подрядчиком

Оперативная служба технической поддержки

Положительные отзывы и большое количество реализованных проектов

Возможности

Сервис КАЛК.ПРО предоставляет наиболее гибкие инструменты для создания практически любой конфигурации будущей конструкции. Калькуляторы будут одинаково полезны, как для мастеров, профессионально занимающихся изготовлением и сборкой металлических лестниц, так и для начинающих умельцев, которые делают подобные сооружения в первый раз.

При разработке алгоритма расчета лестницы из металла, учитывались данные СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55. 13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные» и т. д.

На данный момент мы предлагаем расчет следующих типов лестничных конструкций из металла:

• лестницы прямые;
• лестницы винтовые;

В скором времени на сайте появятся:

• лестницы с площадкой;
• лестницы с забежными ступенями;

• лестницы двухмаршевые;
• лестницы трехмаршевые;

Попробуйте также рассчитать каркас из других материалов – перейдите на соответствующую страницу калькулятора деревянной или бетонной лестницы.

Интерфейс

Для использования онлайн-калькулятора расчета металлической лестницы с чертежами не требуется профессиональных навыков – необходимо лишь максимально точно ввести параметры проема, а все остальное в соответствии со строительными нормами и личными предпочтениями. Также, в калькуляторе каждой конструкции имеется развернутая пошаговая справка с иллюстрациями (ознакомиться с ними можно на соответствующих страницах). Рекомендуем тщательно перепроверять все заполненные поля в интерфейсе, поскольку любая случайная ошибка может значительно повлиять на безопасность сооружения.

Входные данные

• Единицы измерения. Мм, см, м, дюймы, футы (автоматическая конвертация).
• Цвет чертежа. Цветная или монохромная отрисовка чертежей.
• Вариант лестницы. Правозаходная, левозаходная.
• Размер лестницы. Длина, ширина марша, высота проема.
• Ступени. Количество, толщина, выступ.
• Подступенки. Устанавливать, не устанавливать + толщина.
• Косоуры. Высота, ширина профильной трубы.
• Перемычки между косоурам. Высота, ширина + дополнительный ряд.
• Ограждение. Толщина, ширина, высота поручней, сечение балясин.
• Плита перекрытия. Выступ над проемом, толщина.
• Стена. Толщина.

Результаты расчета

• Несущая конструкция. Длина, количество элементов.
• Перемычки. Длина (одной, общая), количество.
• Ступени. Количество, длина, ширина, высота, объем.
• Подступенки. Количество, длина, ширина, объем.
• Перила. Длина, объем.
• Балясины. Количество, объем.

Дополнительно

• Угол наклона. Рекомендации по оптимальному углу наклона лестницы.
• Высота ступени. Рекомендации по оптимальной высоте ступеней.
• Ширина лестницы. Рекомендации по оптимальной ширине лестницы.
• Ширина проступи. Рекомендации по оптимальной ширине (глубине) проступи.
• Ширина несущего элемента. Рекомендации по оптимальной толщине косоура/тетивы.

От чего зависит площадь лестничной клетки и как она считается?

Схема расчета лестничной клетки.

Расчет лестничной площадки производится в соответствии с тем, какое предназначение у сооружения. Так, для жилого помещения уклон лестничного марша должен выражаться соотношением 1:2. Таким образом определяются размеры ступеней. Если высота одной из них будет равна 15 см, то ширина должна быть не меньше 30 см, соответственно, чем выше ступенька располагается на лестнице, тем шире она должна быть. При этом нужно помнить о том, что наилучшим вариантом является создание маршей с четным количеством ступеней, но число это не должно превышать 16 штук. Для того чтобы рассчитать, нужна ли вам лестничная клетка, нужно поделить высоту (примерную длину) лестницы на высоту, равную одной ступени. Так, если лестница должна быть равна 4500 см, то количество ступеней заданной высоты составит 30 штук (4500:150). Так как 30 больше 16, то вам нужно будет соорудить 2 марша, соединенных между собой лестничной клеткой. Получившееся значение необходимо поделить пополам, получается по 15 ступеней на каждом марше. Но проступей будет меньше, так как по одной из каждого марша будут заходить на площадку.

Так как ширина ступени будет равна 30 см, то ширина марша составит 14*300 (14 проступей в одном марше), 4200 мм. Для того чтобы рассчитать ширину лестничной площадки (этого достаточно, так как она должна быть равносторонней), нужно разделить полученное значение пополам. Поэтому ширина и длина вашей лестничной клетки составит 2100 мм. Площадь же ее будет равна 4,41 кв.м. Данный результат является самым подходящим в соответствии с требованиями СНиП, эти габариты признаны безопасными для осуществления процессов жизнедеятельности, а также для эвакуации жильцов дома из-за пожара, землетрясения и какого-либо другого стихийного бедствия.

Чертежи лестницы из металла

Чертежи являются основой любого строительного проекта и обозначают конструктивные особенности всех элементов и соединений – без них невозможно грамотно построить ни одну сложную конструкцию. Наш сервис позволяет сэкономить значительное количество времени и отрисовывает все чертежи металлической лестницы автоматически, на основании введенных в поля калькулятора значений. Все изображения выполняются в определенной размерности с указанием масштабной сетки.

Принцип изготовления бетонной лестницы

После того как изготовлена опалубка, мастер приступает к формированию арматурного каркаса. Именно он принимает на себя наибольшую нагрузку, поэтому этот элемент лестницы должен отличаться максимальной прочностью. Что касается армирования в боковой проекции, оно выполняется с шагом не менее 250 мм в каждом направлении.

Если правильно произвести расчёты, касательно нагрузки на лестницу, на начальном и последующих этапах не возникнут какие-либо проблемы. Но если фундамент не будет рассчитан на тяжелый вес, это грозит обрушением конструкции. Стальные пруты необходимо укладывать по направлению к несущей грани. Рекомендуемый их диаметр – 10-13 мм. Чтобы соединить эти элементы, используются поперечные связи.

Каждому мастеру необходимо обратить внимание на то, что фиксация элементов лестницы с помощью сварочного аппарата крайне нежелательна, так как, скорее всего, в будущем возникнет ослабевание прочности из-за нагрева углерода, который содержится в арматуре. В таких случаях лучше прибегать к уже проверенному варианту с вязальной проволокой. Соединять детали придется посредством особого крючка, на что уйдет достаточно много времени, но зато такой способ является наиболее надежным.

Что касается расстояния между нижней частью опалубки и самим каркасом, оно не должно быть менее 3 см. Для такой цели хорошо подойдет пластиковый фиксатор. Кроме этого, бетонная лестница, в любом случае, нуждается в дополнительном прикреплении каркаса к стенам, в которых придется высверлить отверстие необходимого диаметра, чтобы вбить туда арматуру, такие работы позволят обеспечить дополнительную прочность и устойчивость.

Полезные советы

Каждому человеку, который собирается соорудить бетонную лестницу, специалисты советуют придерживаться следующих правил:

1. В первую очередь стоит подготовиться к тому, чтобы произвести бетонирование марша за один раз.
2. Касательно марки бетона, она не должна быть скромнее, чем В15. Наиболее приемлемым практически для всех случаев считается раствор М300.
3. Чтобы избавить раствор от ненужной подвижности, для смеси необходимо использовать диаметр щебня 15-20 мм.
4. Если не уделить достаточно внимания уплотнению бетона, в будущем это может негативно отразиться на прочности всей конструкции. Данные работы рекомендуется выполнять с помощью электровибратора.

3D-модель

Интерактивное 3D-моделирование позволяет оценить внешний вид предполагаемого сооружения, особенности, выгодные и негативные стороны в условиях реального проема. На нашем сайте вы можете создать 3D-модель лестницы из металла по своим размерам и скачать получившийся проект в формате OBJ. Проектирование, также выполняется в автоматическом режиме на основании заполненных значений в интерфейсе программы.

Если у вас возникли вопросы при использовании онлайн-калькулятора расчета металлической лестницы, пожалуйста, свяжитесь с нами с помощью формы комментариев внизу страницы. Там же можно оставить отзывы, предложения и поделиться опытом использования.

Калькулятор стройматериалов бетонной лестницы

Перед тем как проводить какие-либо расчеты, каждый мастер должен понимать, что в данном случае количество материалов напрямую зависит от угла наклона лестницы. Самый оптимальный и часто используемый показатель установлен на уровне 30-35 градусов. Если использовать калькулятор, он позволит максимально точно определить не только количество материала, но и сумму средств, которая понадобится для проведения данных работ.

С помощью такого устройства мастер определяет объём требуемого бетона, метраж и количество арматуры в килограммах и угол наклона, максимально подходящий под ту или иную особенность интерьера помещения. Также калькулятор автоматически рассчитает глубину и высоту ступеньки для будущей лестницы.

Как пользоваться калькулятором для расчета материала

Использовать онлайн-калькулятор для расчёта материалов достаточно просто, для этого необходимо просто заполнить поля с определёнными показателями, а именно:

1. C – количество ступеней.
2. W – ширина конструкции.
3. Y – высота лестницы.
4. B – толщина площадки.
5. X – длина.
6. А – длина площадки.

После того как введены эти данные, человек получит результаты, где будут выведены размеры ступеней (для этого вводятся отдельные данные), объём бетона, количество арматуры, а также тетива лестницы.

Как спроектировать винтовую лестницу?

🕑 Время чтения: 1 минута

Расчет размеров винтовой лестницы очень важен и выполняется с особой тщательностью. Она принимает смелые формы и конфигурации по сравнению с обычной лестницей.

Рисунок 1. Винтовая лестница

Существуют BIM и другое программное обеспечение для определения размеров винтовой лестницы. Но инженеру-строителю важно знать ограничения и основные понятия конструкции винтовой лестницы.

Среди различных конфигураций винтовых лестниц наиболее распространенным является круговой формат. Здесь поясняется определение размеров винтовой винтовой лестницы.

Читайте также: Что такое винтовая лестница?

Конструкция винтовой лестницы

При проектировании винтовой лестницы учитываются три важных фактора:

1. Высота вертикального подъема лестницы
2. Угол поворота лестницы
3. Диаметр лестницы

На основе плана разработайте правильное представление о том, где начинается лестница с нижнего этажа до места, где лестница заканчивается на верхнем уровне. Дает высоту вертикального подъема лестницы. Диаметр лестницы используется для определения угла поворота.

Этапы проектирования винтовой лестницы

1. Сначала определите размеры проема лестничной клетки. Винтовая лестница имеет диаметр на 100 мм меньше, чем диаметр данного лестничного проема. (Согласно BS5395-2 1984). Такое положение позволяет лестнице удобно вписаться в заданное пространство.

Рис.2. Схема проема лестничной клетки

Например, проем лестничной клетки квадратного размера 2000 x 2000 мм может вместить лестницу диаметром 1900 x 1900 мм. Определить количество шагов за один оборот, т. е. за 360 градусов. Значение ступеней для различных проемов лестничных клеток указано в таблице ниже.

Таблица 1. Рекомендуемые ступени подступенка в соответствии со стандартами BS

2. Определите высоту от пола до пола. Возьмите рекомендуемое значение стояков из стандартной таблицы 2, приведенной в BS539.5-2 1984. Например, если

• Высота пола «h» = 2700 мм
• Подступенок ‘r’ = 225
• Кол-во стояков = 2700/225 = 12
• Кол-во: Ступеней = 11 + 1 посадочная площадка

Сверьте полученные значения со строительными нормами данной области или страны.

Таблица 2. Выдержка из правил BS для винтовых лестниц в строительстве; Изображение предоставлено: Grand Design Stairs

3. Лестничная площадка — следующий элемент дизайна. Посадочная площадка может быть квадратной, круглой или трапециевидной. Квадратная посадочная платформа не рекомендуется, так как она уменьшает зазор головы.

Рис. 3. План винтовой лестницы с посадочной площадкой Детали
Изображение предоставлено: Grand Design Stairs

Расположите площадку лестничной площадки в соответствии с доступным пространством на выходе из лестницы. Выберите наилучшее положение для посадочной плиты.

4. С полученными деталями разработать макет винтовой лестницы. Нарисуйте грубый набросок того, где начинается шаг входа. При рисовании вручную лучше начинать с посадочной платформы движением вниз. Или выберите любой калькулятор лестниц, доступный в Интернете. Ниже показана конструкция винтовой лестницы.

Рис.4. Эскиз винтовой лестницы; Изображение предоставлено: Grand Design Stairs

5. Всегда проверяйте зазор головы. Зазор винтовой лестницы — это высота под посадочной площадкой при спуске по лестнице. Расстояние между головами должно быть не менее 2 м, чтобы избежать ударов головой о края посадочной платформы.

Рис.5. Высота над головой

Всегда ознакомьтесь с правилами строительства лестниц, прежде чем приступить к строительству.

Материал винтовых лестниц может варьироваться в зависимости от выбора клиента. Лестницы в классическом стиле и в стиле модерн можно выбрать в зависимости от предпочтений.

Читайте также: Требования к конструкции лестницы

Читайте также: Компоненты лестницы

Лестничные косоуры: Расчет и компоновка

Лестницы, вероятно, влияют на безопасность пассажиров больше, чем любой другой элемент конструкции, за который несут ответственность плотники. В какой-то момент все мы спотыкались о лестницы, которые были выложены неправильно. Тем не менее, этот основной элемент, присутствующий практически в каждой структуре, вызывает больше головной боли, чем что-либо еще.

Строительные нормы и правила (IRC, R311.7 Лестницы) [Примечание редактора: ссылка обновлена ​​до версии 2021 года] является строгим в отношении схемы лестницы и включает минимальную глубину проступи (10 дюймов), максимальную высоту подступенка (7 3/4 дюйма в IRC, но это может варьироваться в зависимости от штата), максимальная разница (обычно 3/16 дюйма) между высотами подступенка на данной лестнице и многое другое.

О конструкции лестниц и правилах написано много. В этой статье мы поделимся некоторыми рекомендациями и советами как по расчету, так и по укладке открытых косоуров (также известных в отрасли как лошади или кареты) для создания безопасной лестницы, почерпнутой из множества лестниц, которые мы проложили на протяжении всей жизни. годы.

Задача:

• Определить подъем и длину лестничного марша
• Разметить открытый косоур.

Условия навыки:

• Возможность читать рулетку
• Возможность чтения измерений на квадрате кадрирования
• Способность использовать круглую пилу и вручную

Инструменты:

Инструменты:

. и острый карандаш

Калькулятор Construction Master (необязательно, но очень полезно)

Площадь кадрирования

Лестницы

Циркулярная пила

Handaw

Безопасные очки

Материалы:

• Большинство открытых стриперы срезаны из 2×12, или на колене.

Нажмите, чтобы увеличить

Тим Хили

Лестничные условия:

• Общая высота : Общее расстояние по вертикали, которое будет преодолевать лестница
• Общая длина : Общее расстояние по горизонтали, которое будет преодолевать лестница
• Косоур (или каретка): основной элемент каркаса, который проходит по диагонали и поддерживает лестницу. В данном случае мы раскладываем и вырезаем «открытый» стрингер, который вырезается по ступенчатой ​​схеме из вертикальных и горизонтальных пропилов.
• Единица подъема : Вертикальное измерение каждой отдельной ступени стрингера
• Единица измерения : Горизонтальное измерение каждой отдельной ступени
• Готовый пол : Материал, который будет окончательной отделкой под ногами после завершения строительства дома
• Проступь : Материал, прикрепленный к горизонтальным разрезам косоура. Может быть структурная «подступенька» и «финишная ступенька» (материал, по которому вы ходите, поднимаясь по лестнице). И то, и другое необходимо учитывать при расчете высоты подступенка.
• Подступенок : Отделочный материал, прикрепленный к вертикальным вырезам на стрингере.

РАСЧЕТ ЛЕСТНИЦ

Для установки открытого косоура сначала необходимо определить общий подъем и общий пролет лестницы. Из этих измерений вы получите единицу подъема и единицу длины.

Вычисляете ли вы сначала общий подъем или сначала общий пробег, это своего рода вопрос «курица или яйцо». Существуют факторы (например, ограниченное пространство для площадки внизу лестницы), которые могут ограничивать бег. Однако измерение подъема всегда ограничивается общим вертикальным расстоянием, которое должна пройти лестница, поэтому имеет смысл начать с подъема. Для примера на иллюстрации мы предположим, что на месте нет условий, которые могли бы ограничить пробег, и мы начнем с расчета общего подъема.

Нажмите, чтобы увеличить

Тим Хили

1. Найдите общую высоту лестницы
Первое измерение, которое необходимо определить, — это расстояние между верхом и низом лестницы. Но не просто измеряйте высоту ниже верхней точки приземления; вместо этого выровняйте примерно до того места, где будет приземляться нижняя часть лестницы ( Шаг 1 на иллюстрации выше ). Расстояние по вертикали между низом и верхом лестничного проема равно Расстоянию X, которое в нашем примере равно 30 3/4 дюйма.

Это расстояние является всего лишь начальным измерением от верха нижнего чернового пола до верха верхнего чернового пола. Общий подъем лестницы — это измерение от чистого пола внизу до чистого пола наверху. В этом примере готовый пол в нижней части лестницы представляет собой дубовый паркет толщиной 3/4 дюйма (, шаг 2, ). Поскольку добавление пола в нижней части лестницы поднимает начальную точку лестницы, вычтите это расстояние из начального измерения подъема (X минус 3/4 дюйма).

Наверху лестницы в нашем примере готовый пол представляет собой паркет толщиной 1/2 дюйма. Это число увеличивает общий подъем лестницы, поэтому добавьте это число к X ( Шаг 3 ). Тогда общий подъем этой лестницы равен (X — 3/4 дюйма + 1/2 дюйма или X — 1/4 дюйма). В нашем примере X = 30 3/4 дюйма, поэтому общая высота от чистого пола внизу до чистого пола наверху составляет 30 3/4 – 1/4 дюйма или 30 1/2 дюйма.

2. Найдите единицу высоты
Высота безопасной и удобной лестницы составляет от 7 до 8 дюймов, поэтому мы определяем количество подъемов, разделив общую высоту (30 1/2 дюйма) на 7, что дает нас около 4. На данный момент нам не нужно точное число ( Шаг 4 ). Чтобы определить точную высоту подъема на ступень или единицу высоты, теперь разделите общую высоту (30 1/2 дюйма) на количество ступеней (4), что дает нам 7 5/8 дюйма ( Шаг 5 ). Это число попадает в золотую середину между 7 и 8 дюймами и должно обеспечивать безопасный и комфортный подъем.

3. Найдите единичный пробег
Единичный пробег определяет глубину каждой ступени. Минимальная глубина протектора, разрешенная IRC, составляет 10 дюймов. Существует несколько формул расчета соотношения между подъемом и разбегом; самый простой — Rise + Run = от 17 до 18 дюймов. При целевом пробеге 10 дюймов отношение подъема к пробегу находится в пределах формулы «безопасности и комфорта» для этой лестницы: 7 5/8 + 10 = 17 5/8 ( Шаг 6 ).

4. Проверьте общий пробег
Чистовой пол представляет собой проступь наверху лестницы, поэтому общий пробег равен количеству подступенков минус 1. Умножьте количество подступенков (в данном примере 3) на длина пробега (в данном примере 10 дюймов):
3 X 10 дюймов = 30 дюймов для общего пробега.

Кодекс требует, чтобы лестница имела минимальное пространство 36 дюймов для площадки внизу прямого лестничного марша. Добавьте эти 36 дюймов к общей дистанции бега, чтобы убедиться, что у вас достаточно места для приземления. Если между всеми отделочными материалами на стенах и лестницах остается менее 36 дюймов (между всем отделочным материалом на стенах и лестницах), вам, возможно, придется уменьшить пробег агрегата. Это уменьшит глубину протектора, но у вас не может быть пробег менее 10 дюймов.
