Расчет откатных ворот – Расчет размера откатных ворот: вес, ширина, высота, длина

Расчёт материалов на примере

Легче всего делать чертеж на классическом примере, где откатные ворота будут устанавливаться в проем шириной 4м и высотой 2м, створка будет обшита листами профнастила. Для данной конструкции можно смело приобретать комплект фурнитуры, рассчитанный на 400 кг: ролики металлические или полимерные, направляющая длиной 6м сечением 60*70мм.

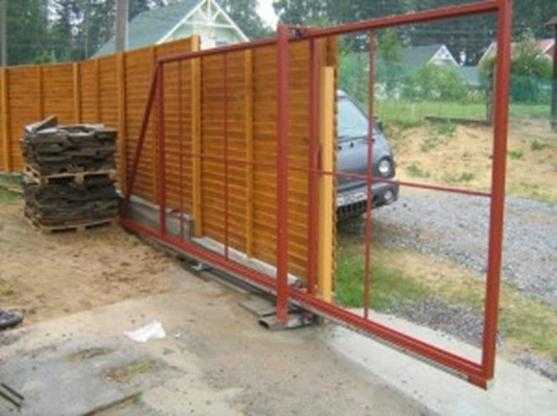

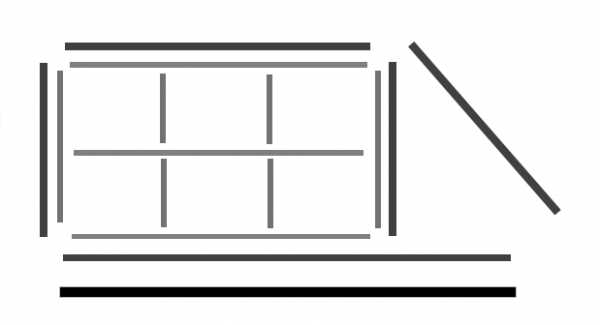

Схема откатной конструкции

Четырехметровая рама створки согласно формуле в проёмной части будет равна 4,2 м. Дополнительные 200 мм рассчитаны для перекрытия проёма с каждой стороны на 100 мм. Тогда противовес составляет 1,6 м — 40%. Это значение удовлетворяет вышеописанным техническим условиям.

Формулы для подсчёта минимальной конструкции

Как уже определено, минимальная длина противовеса полотна рассчитывается по формуле: умноженная на 0,4 ширина проема плюс 200 мм.

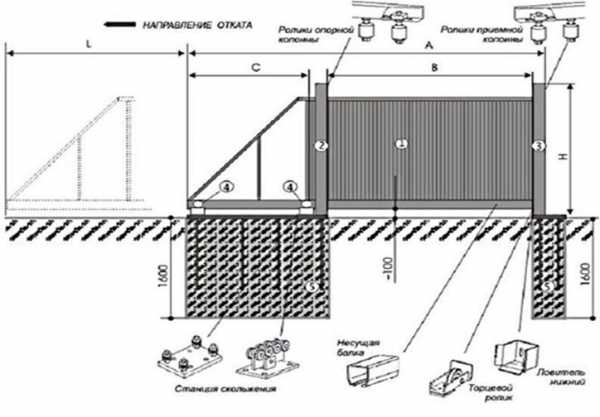

Чертеж створки и монтажа

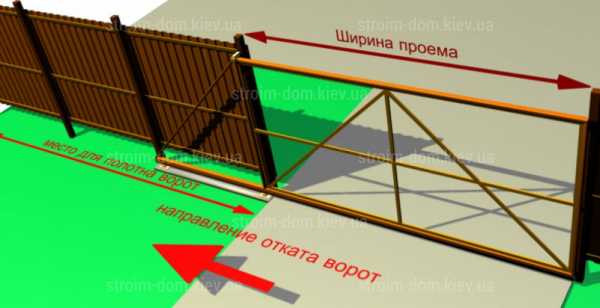

После замеров расстояния между несущими столбами подсчитайте рекомендуемую величину отката полотна с противовесом по формуле: ширина проема, умноженная на 1.6.

Особенности и принципы работы сдвижного устройства

Источник: http://rusograda.ru/vorota/otkatnye-vorota-razmery

Схожие по теме

Часто задаваемые вопросы и ответы

На сегодняшний день кадастровые работы и их результат является документ, представляющий собой электронный вид, утвержденной формы (Xml-cхемы). Любой результат кадастровых работ можно подписать электронной цифровой подписью (ЭЦП) заявителя, что позволит правообладателю не тратить время на посещение МФЦ для передачи пакета документов для осуществления кадастрового учета или регистрации права на объект недвижимости, а направить электронный документ посредством интернета в Росреестр. Для изготовления ЭЦП необходимо обратиться в любой удостоверяющий центр, занимающийся изготовлением квалифицированных сертификатов ключей проверки электронной подписи (КСКП ЭП), согласно Федеральному закону от 06.04.2011 № 63-ФЗ «Об электронной подписи» для Росреестра. При изготовлении КСКП ЭП для физических и юридических лиц применяется специальный алгоритм шифрования информации, исключающий изменение документа, подписанного такой электронной подписью.

Процедура согласования границ земельного участка установлена 221-ФЗ от 24.07.2007г. и является обязательной если проводятся кадастровые работы, в результате которых уточняется местоположение границ(ы) земельного участка, в отношении которого осуществлялись работы, или смежных с ним земельных участков, сведения о которых внесены в Единый государственный реестр недвижимости:

1) собственности;
2) пожизненного наследуемого владения;
3) постоянного (бессрочного) пользования;
4) аренды (если такие смежные земельные участки находятся в государственной или муниципальной собственности и соответствующий договор аренды заключен на срок более чем пять
Порядок согласования границ включает в себя: 1) Извещение всех заинтересованных лиц; 2) проведение согласования границ и составление акта согласования.

С 01.01.2017г. произошло объединение процедур кадастрового учета и регистрации прав объектов недвижимости в соответствии с вступившим в силу ФЗ-218 от 13.07.2015г. «О государственной регистрации недвижимости». Оформить объект недвижимости теперь будет возможно в один этап передачи правообладателем пакета документов в уполномоченные федеральные органы для проведения комплекса процедур и получения в результате выписки из ЕГРН о зарегистрированном праве. На сегодняшний день данная процедура, к сожалению технически не реализована Росреестром, но по информации, предоставляемой Минэкономразвитием, возможность осуществления одновременного кадастрового учета и регистрации права планируется к 01.07.2017г.

В случае образования земельного участка из земель, находящихся в государственной или муниципальной собственности, в соответствии с Земельным кодексом участок предоставляется на основании схемы расположения земельного участка на кадастровом плане территории. Схема расположения на КПТ имеет утвержденную форму в соответствии с приказами Минэкономразвития и могут готовится как в электронном виде, так и в бумажном виде. Электронный вид представляет собой формат Xml-схемы и подписывается электронной подписью уполномоченного органа местного самоуправления. Предоставление земельного участка на основании схемы расположения на КПТ осуществляется для участков, предоставляемых для садоводства, личного подсобного хозяйства, индивидуального жилищного строительства.

Невозможность считывания диска, заверенного электронной подписью кадастрового инженера, на устройстве МФЦ или регистратора Росреестра — это одна из причин приостановки кадастрового учета. Однако, проблема зачастую не в дефекте диска или считывающего устройства, а в других нюансах, которые более подробно отражены здесь. Для решения данной проблемы следует повторно обратиться к кадастровому инженеру, который готовил пакет документов, и он перезапишет вам диск.

После оформления документов (подготовки технического плана или межевания), пакет документов направляется в Росреестр через МФЦ. Регистратор проверяет наличие документов, их соответствие установленным формам, правильность указанных сведений. В случае, если он находит препятствия для регистрации, то выносит решение о приостановке, о чем сообщает заявителю. Для разъяснения причины приостановки, и расшифровки бюрократических фраз, которыми обычно пестрит приостановка, стоит обратиться к кадастровому инженеру, формировавшему документы. На внесение изменений обычно предоставляется три месяца. Более подробно о приостановках и причинах их получения можно почитать тут.

Вас может заинтересовать

www.breegs.ru

Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота схема, чертеж, конструкция, эскиз, инструкция, монтаж. Откатные ворота своими руками.

Откатные ворота своими руками — все, что Вы хотели бы знать!

Здесь в виде систематизированного оглавления Вы найдете полную информацию как подобрать комплектующие, автоматику для откатных ворот. Технологию изготовления откатных ворот, теоретические аспекты и монтажные ньюансы.

1. ТЕОРИЯ. РАСЧЕТ ВОРОТ И ПОДГОТОВКА ПРОЁМА.

Схема откатных ворот — теория откатных ворот, формулы и расчёты. Если Вы хотите просчитать откатные ворота под Ваш проём и ознакомиться с компоновкой рамы ворот Вам сюда.

Откатные ворота с калиткой — ньюансы изготовления откатных ворот со встроенной калиткой.

Схема электропроводки для откатных автоворот — автоматика для откатных ворот требует грамотно устроенной электропроводки. Схема её в этом разделе.

Схема фундамента откатных ворот — как делать фундамент (закладную) для откатных ворот.

Выбираем фурнитуру для откатных ворот — какую фурнитуру выбрать для своих ворот? Ответ в этой статье.

Правда и вымысел о фурнитуре для откатных ворот — как всегда, обо всех вещах в народе ходят различные мифы, фурнитуру для откатных ворот не обошла эта участь.
В этой статье даны ответы на распространенные вопросы касательно комплектующих для откатных ворот. Не слушайте досужих «умников», а прислушайтесь к слову экспертов, работающих в своём деле более 10 лет.

Обзоры фурнитуры (комплектующих) для откатных ворот различных производителей

Часто задаваемые вопросы по фурнитуре откатных ворот — экономьте свое время!

Подбираем комплект фурнитуры для откатных ворот — существуют комплекты фурнитуры рассчитанные на разные веса и длины ворот, какой подходит именно Вам читайте здесь.

Чертежи фурнитуры (комплектующих) для откатных ворот — общие чертежи роликов, нааправляющих и др. Вы можете найти в этом разделе. Только сами делать не пытайтесь — купить дешевле;)

2. ПРАКТИКА. ИЗГОТОВЛЕНИЕ РАМЫ ОТКАТНЫХ ВОРОТ.

Самодельные откатные консольные ворота своими руками — делаем откатные ворота своими руками. Собственно технология производства откатных ворот в общем случае.

Октатные ворота своими руками из профнастила — здесь описывается технология изготовления откатных ворот из профнастила.

Откатные ворота своими руками — фото — фотоотчёты наших Клиентов со всей Украины. У кого что получилось 🙂

Откатные ворота — видео! Видеогаллерея откатных ворот сделанных своими руками.

3, ПРАКТИКА. УСТАНОВКА (МОНТАЖ) ОТКАТНЫХ ВОРОТ.

Видеоинструкции по монтажу откатных ворот — наглядные пособия поясняющие секреты монтажа откатных ворот. Лучше один раз увидеть.

Руководство (инструкция) по установке откатных ворот в формате PDF — можете распечатать.

4, ПРАКТИКА. АВТОМАТИКА И ЕЁ МОНТАЖ.

Выбираем автоматику для ворот. Какая автоматика лучше? — обзор животрепещущей темы автоматики ворот.

Монтаж автоматики для откатных электроворот — как монтировать автоматику откатных ворот в общем случае.

Установка, схема подключения китайской автоматики (электропривода) для ворот PROFESSIONAL PS-IZ (GANT BS-IZ) — пошаговая инструкция по установке популярной модели PS-IZ

Установка фотоэлементов — необходима для безопасного пользования воротами, Не пренебрегайте ими.

О пользе стабилизатора напряжения.

Часто задаваемые вопросы по автоматике откатных ворот.

5. ОРГАНИЗАЦИОННЫЕ ВОПРОСЫ

Доставка фурнитуры, комплектующих и автоматики в регионы Украины — если Вы проживаете не в Киеве — это не проблема для приобретения у нас фурнитуры и автоматики.

Часто задаваемые вопросы касательно доставки — экономьте свое время.

В этой статье рассмотрим исключительно теорию откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот. Желающих углубиться в теорию еще глубже — в расчеты нагрузок на ролики, просим сюда.

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров. Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

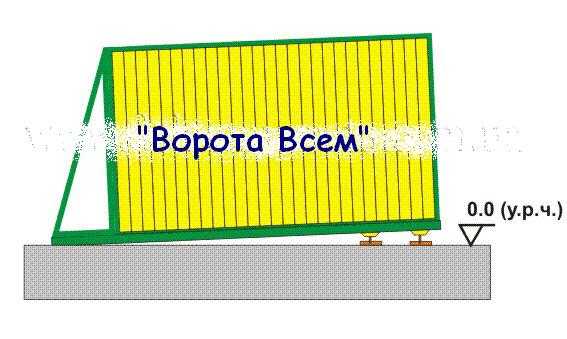

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии:

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400 кг с металлическими или полимерными роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варит не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

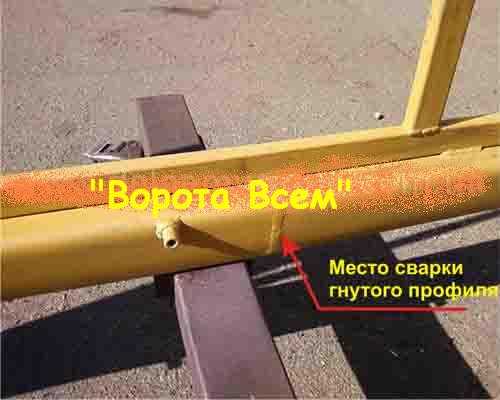

Пример доваривания направляющей:

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

А на этом рисунке наглядно показано где крепить крепить элементы комплекта фурнитуры.

vorotavsem.com.ua

Длина откатных ворот – правильный расчет — Ворота своими руками

Расчет длины откатных ворот крайне важен на этапе подготовки всех работ по изготовлению раздвижной системы. Крайне важно сделать это еще до того, как будут заказаны и приобретены все необходимые комплектующие. Помните, что правило «семь раз отмерь – один отрежь» более чем применимо к изготовлению раздвижных ворот.

Длина откатных ворот. Правильный расчет – очень важен.

Расчет длины откатных ворот крайне важен на этапе подготовки всех работ по изготовлению раздвижной системы. Крайне важно сделать это еще до того, как будут заказаны и приобретены все необходимые комплектующие. Помните, что правило «семь раз отмерь – один отрежь» более чем применимо к изготовлению раздвижных ворот.

Почему эти расчеты так важны. Давайте разбираться!

От длины створки ваших ворот напрямую зависит то, какую фурнитуру вам нужно будет покупать. В частности, длина консоли должна равняться длине самой створки. Рассчитать длину консоли несложно. Для начала вам нужно определить, какой ширины у вас должен быть проем ворот. Если это будут ворота частного дома или дачи, то можно сделать стандартный проем 4 метра. Если у вас узкая улица, и заезжать во двор не очень удобно, есть смысл сделать проем чуть шире – до 5 метров.

Полная длина створки должна быть равна 1,5 ширины проема. Ээти дополнительные 0,5 ширины проема нужны для того, чтобы сделать противовес, или как его еще называют, хвостовик. То есть при проеме 4 метра вам нужна будет балка 6 метров длиной. Рассчет здесь будет такой: 4 + 4/2 = 6 метров. К слову, балки бывают стандартной длины – 5, 6 и 7 метров. Если же вы сделаете проем хоть немного больше четырех метров, вам уже нужна будет 7-метровый рельс, от которого придется отрезать лишний кусок. А это зря потраченные деньги. Чтобы правильно рассчитать проем, вы можете вбить в землю колышки и проехать между ними на автомобиле. Так вы поймете сразу, достаточна ли длина выбранного рельса. Для людей, чем дом стоит на узкой улочке, нужен проем шире, а консоль, соответственно, длиннее. Если же вы делаете откатные ворота для склада или предприятия, вам, скорее всего, потребуется делать проем гораздо шире, чем 5 метров. Чтобы избежать того, что полотно ворот будет провисать в закрытом положении, можно сделать двухстворчатую откатную систему. Это выход в тех случаях, когда нужен действительно широкий проезд. Принцип ее создания такой же, как и одностворчатой, просто потребуется два комплекта фурнитуры и автоматики.

Чтобы заказать фурнитуру у нас, вам достаточно знать не только длину створки, но и ее вес. Только так наши специалисты смогут подобрать для вас лучше компоненты. Кроме того, при заказе всего комплекта фурнитуры, вы сможете получить от нас точный чертеж ваших откатных ворот. Средняя стоимость такого чертежа – 700 грн., а вы получите его совершенно бесплатно. Надо только знать и сообщить нам вес и размеры створки.

Если же вы неправильно сделали расчет или вообще забыли о нем, заказали комплектующие, а только потом вспомнили о том, что надо было сперва выяснить длину ворот, вам придется отправлять заказ обратно на склад, тратить лишние деньги на пересылку, снова заказывать новый комплект фурнитуры, ожидать его доставку. Изготовление раздвижной системы сильно затянется.

Для ворот разного размера и веса нужны не только разный направляющий рельс, но и другая фурнитура. Соответственно, все компоненты должны быть более прочными, надежными, материалы, из которой они изготовлены, должна быть качественными. А чем ворота длиннее, тем они, соответственно, будут тяжелее. Важно помнить об этом. Стандартные ворота для 4-метрового проезда (створка 6 метров), зашитые профнастилом, будут весить около 200 кг (из них: вес каркаса – около 120-130 кг). Здесь подойдет практически любая фурнитура, потому что даже самая простейшая рассчитана на вес ворот до 300 кг. Как видите, 4-метровый проезд еще удобен и тем, что для него можно сделать достаточно легкие ворота, которые будут нетребовательны к компонентам фурнитуры. А  это опять же сэкономленные деньги!

У нас всегда на складе есть наборы фурнитуры для ворот любой конфигурации. Просто позвоните нам и назовите вес и длину ваших ворот, а также пожелания по характеристикам. Мы обязательно вам поможем!

Почему покупать у нас выгодно:

— официальная гарантия, которая распространяется на все наши товары;

— низкие цены с оптового склада;

— помощь профессионалов не только в выборе компонентов, но и в изготовлении и монтаже откатных ворот;

— быстрая доставка по всей Украине в течение всего лишь 2-3 дней;

— большой опыт работы на рынке, а, соответственно, хорошая репутация среди наших клиентов;

— возможность пользоваться нашими акциями, бонусами и скидками, которые действуют на настоящее время.

Фурнитура для откатных ворот

Чтобы правильно подобрать автоматику, а именно – приобрести электропривод нужной мощности, купить нужное количество отрезков зубчатой рейки, лучше всего также проконсультироваться с нашими специалистами. Только так вы можете быть уверены на 100%, что отдадите деньги именно за то, что вам нужно. Мы предоставим официальную гарантию на все товары. Также можем отправить наложенным платежом ваш заказ в любой город нашей страны.

Автоматика для откатных ворот

Узнать подробнее об изготовлении и установке сдвижных систем вы можете из нашей инструкции, в который мы попытались изложить все максимально доступно и понятно, так, чтобы понял даже человек, далекий от подобных работ.

Откатные ворота своими руками!

Теперь вы понимаете, почему так важно знать точную длину ворот. Поэтому если не хотите потратить деньги впустую, а, кроме того, еще и поиметь проблем на свою голову, связанных с возвратом неподходящей фурнитуры, рассчитывайте длину створки правильно, а главное – заблаговременно, еще до того, как решите сделать какой-либо заказ. Любые вопросы вы можете задать нашим специалистам по телефону. Наши клиенты получают полную поддержку. Звоните и спрашивайте!
