Расчёт и выбор блока питания для светодиодной ленты, типы бп

В наше время в быту, торговле и на производстве широко используются светодиодные ленты самой разной мощности и светимости. Одни ленты используются в качестве дежурного освещения или оформления витрин магазинов, другие как основное освещение в комнате. О том, какие типы лент, где используются, и какую лампу накаливания можно заменить каждой из них мы писали в статье «Применение и выбор светодиодной ленты«.

Если вы уже сделали выбор светодиодных лент, которые будут использоваться в доме, то необходимо выбрать тип и мощность блока питания. Прямо в розетку включать ленты нельзя. Это приведет к мгновенному выходу ленты из строя, дыму, а иногда и пожару. Правильно сделать расчёт и выбор блока питания для ленты вам поможет наша статья. Нужно отметить, что встречаются ленты, рассчитанные на напряжение 220v. Эти ленты режутся на отрезки по одному метру и широкого распространения не получили, прежде всего из-за опасности поражения электрическим током и пониженной надежности. Если в такой ленте сгорает один светодиод, то гаснет и нуждается в замене целый метр ленты. В отличие от нее в ленте на 12V необходимо заменить только участок с тремя диодами. А в некоторых случаях, в зависимости от места установки, это не очень заметно и не требует немедленного ремонта.

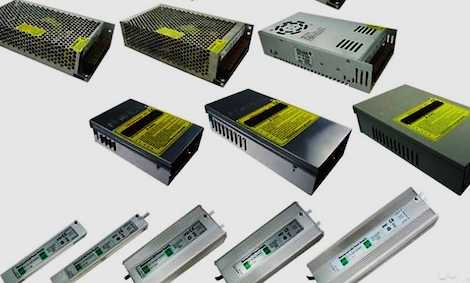

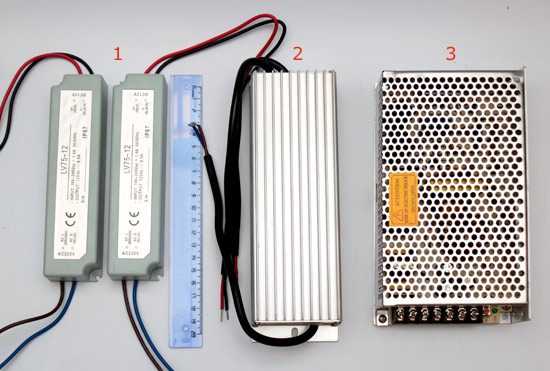

Типы блоков питания

Прежде всего, нужно определить, где будет установлен блок питания. От этого зависит тип блока, который вам нужно будет приобрести. Блоки питания делятся на три типа:

  1. в пластмассовом корпусе, как блоки питания ноутбука или планшета. Их легко спрятать под подвесным потолком или в шкафу, но мощность их не очень велика. Мощность таких блоков не более 75Вт;

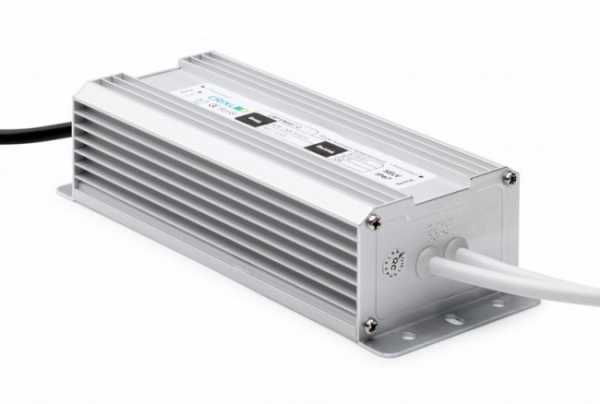

  2. в алюминиевом корпусе, герметичные; Их мощность может быть до 100Вт. Эти блоки больших размеров, но не боятся воды и низких температур. Их используют в подсветке рекламы и витрин магазинов;

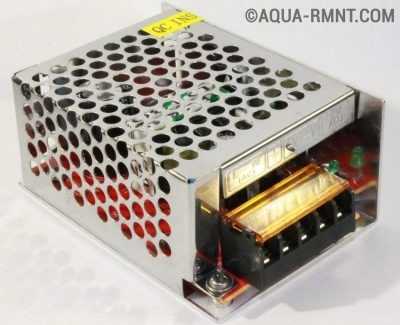

  3. в перфорированном корпусе, со встроенными кулерами или без них. Эти блоки могут быть любой мощности. Если в них встраивается кулер, то блок при работе шумит. Их целесообразно использовать, если в доме или квартире прокладывается отдельная сеть 12V. В любом случае, блоки этого типа нельзя устанавливать в замкнутое пространство. Для нормального охлаждения эти блоки нуждаются в хорошей циркуляции воздуха.

Блоки питания могут быть разной сложности. В некоторых встраивается диммер — устройство, позволяющее регулировать яркость свечения ленты. Они могут быть с дистанционным управлением и программируемые по времени включения и отключения. Если диммера нет, а вы хотите его установить, то придется покупать его отдельно. В некоторых блоках питания есть возможность регулировки выходного напряжения для компенсации падения напряжения в длинных проводах. Блоки питания отличаются еще и ценой. От дешевых, но вполне надежных до дорогих, известных фирм. Очень дешевые блоки непонятных производителей лучше не покупать. Никто не даст гарантию, что он будет работать длительное время, а не сгорит через две недели или при коротком замыкании. В тоже время, в хороших блоках есть защита короткого замыкания и от перегрузки.

Нужен ли мощный блок питания для светодиодной ленты

Как рассчитать блок питания для светодиодной ленты

Прежде всего, необходимо определить мощность, потребляемую лентами. Для этого мощность одного метра ленты, указанную на ней, умножают на общую длину. Если от одного блока питания подключены светодиодные ленты разных типов, то эту операцию повторяют для каждого типа в отдельности, после чего складывают получившиеся значения. Кроме этого необходимо брать 25-30% мощности запаса для большей надежности и долговечности блока для светодиодной ленты.

Предположим, вы хотите установить на кухне подсветку столов рабочей зоны. Для этого необходимо 2,5м ленты SMD5050 с плотностью 60 диодов на один метр. Мощность такой ленты 14,4Вт метр. Умножаем 14,4Вт на 2,5м. Получаем потребляемую мощность ленты 36Вт. Для получения запаса мощности в 30% 36Вт умножаем на 130% или на 1,30, в зависимости от используемого калькулятора. Получаем минимальную мощность блока питания 46,8Вт. Выбираем ближайшее значение из имеющихся в продаже – 60Вт. Если же необходимо подключить ленты разных типов, то задача усложняется. Предположим, что на кухне подсвечена не только рабочая зона, но и пол. Значит, кроме 2,5м ленты SMD5050 плотностью 60 диодов на метр и мощностью 36Вт подключаем 4м ленты SMD3528 плотностью 60 диодов. Мощность ленты SMD3528 считаем также, как и SMD5050. Получаем 19,2Вт. Складываем полученные значения 36Вт и 19,2Вт. Получаем 55,2Вт. Учитывая 30% запас мощности блок питания нужен не менее чем 71,76Вт. Ближайшее большее стандартное значение – 72Вт. Его и покупаем.

Определив необходимую мощность, можно решить, каких и сколько блоков питания необходимо. Блок недостаточной мощности быстро выйдет из строя, а слишком мощный блок будет дороже необходимого.

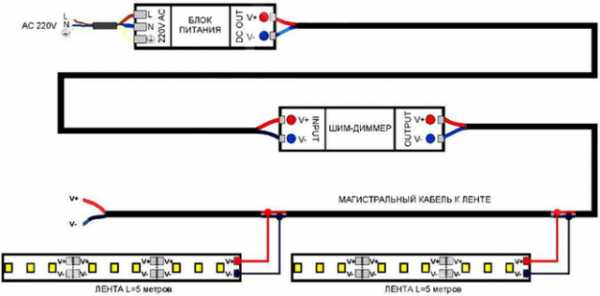

Для управления яркостью используется диммер. Его мощность должна соответствовать мощности блока питания.

Определив необходимую мощность, можно решить, каких и сколько бп для светодиодных лент необходимо. Блок для диодной ленты недостаточной мощности быстро выйдет из строя, а блок с лишней мощностью будет дороже необходимого.

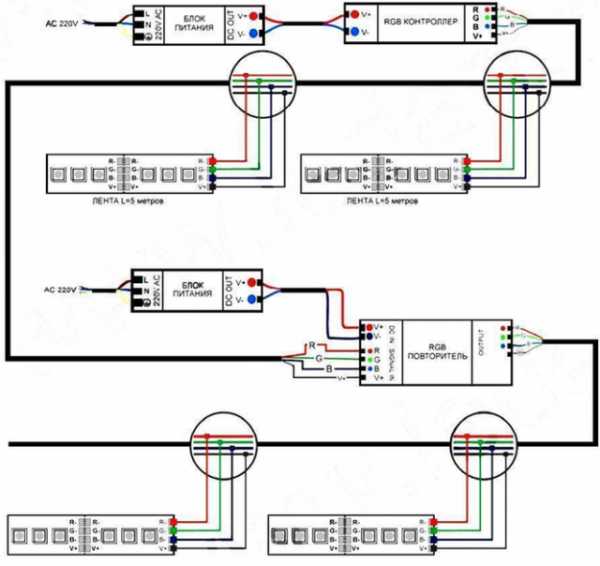

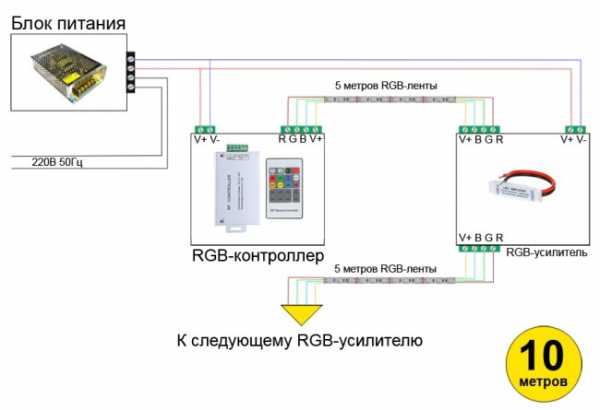

Подключение RGB-ленты

RGB-лента подключается через RGB-контроллер. Мощность его выбирается также, как и для обычной ленты. Если от одного контроллера нельзя запитать все отрезки из-за большой мощности ленты или расстояния между ними, то используется RGB-усилитель. Каждый усилитель запитывается через отдельный блок питания, или, если есть возможность, можно несколько усилителей подключить к одному блоку питания. Подробнее об этом рассказывается в статье «Подключение светодиодной ленты«.

Нестандартные блоки питания

У многих людей или у их друзей или соседей есть блоки питания, оставшиеся от старой радиоаппаратуры. Иногда их можно использовать. Но не всегда напряжение, указанное на корпусе соответствует реальному. В некоторых случаях эти значения истинны только при подключении номинальной нагрузки. Можно использовать блок питания от старого компьютера. Для включения блока без компьютера обычно необходимо замкнуть между собой черный и зеленый провода. Иногда к ним нужно добавить серый.

Можно также разрезать ленту на участки по три светодиода, соединить последовательно и запитать их через диодный мост и конденсатор, сглаживающий пульсации. Необходимо 19, а лучше 20 отрезков. Но этот способ очень трудоемкий и ненадежный. Если нарушится одна из паек или перегорит один диод, то погаснет вся лента. Ленту также нужно использовать водонепроницаемую и места подключения изолировать термоусадочной трубкой.

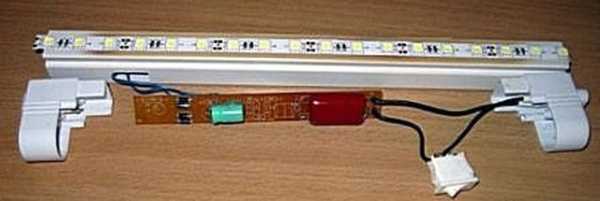

Подключение светодиодной ленты через конденсатор

Мощный блок питания для светодиодной ленты не получится, но если нужно подключить небольшой отрезок, например, для настольной лампы, то можно просто подключить от сети 220v, через конденсатор. Емкость конденсатора определяется по току отрезка ленты, который вы хотите подключить таким образом. Для этого мощность метра ленты делят на 10, 20, 30 или 40. Это зависит от того, какая плотность светодиодов или сколько участков по три светодиода в метре ленты. Полученную мощность делим на 12V (напряжение питания) и полученное число умножаем на количество используемых участков. Емкость конденсатора С1 берется 1.4mkF на каждые 0.1А, напряжение конденсатора не меньше 300V. При недостаточной емкости лента будет светится тускло, а при повышенной быстро сгорит. Тип конденсатора МГБО или К73.Конденсатор, сглаживающий пульсации напряжения и светимости С2 электролитический, емкостью 200mkF и напряжением 15V. Диоды выбираются по току, напряжением 300V.

Пример рассчёта

Например, если мы хотим заменить в настольной лампе лампу накаливания мощностью 10Вт, то нам нужен отрезок ленты SMD3528 плотностью 60 диодов, длиной 0,5 метра, содержащий 5 участков по три светодиода. В метре этой ленты 10 таких участков, следовательно, один участок имеет мощность 4,8Вт, деленную на 10 – 0,48Вт и ток, 0,48Вт, деленные на 12V — 0,04А. 5 участков дают общий ток 0,2А. Следовательно, емкость конденсатора С1 не больше 2.8mkF, a C2 — не меньше 40mkF.

Если взять конденсатор типа К73 и диодный мостик с конденсатором С2 на плате от сгоревшей энергосберегающей лампы, то получившуюся схему без труда можно спрятать в основании лампы или корпусе зарядного устройства от старой мобилки. Лампу нужно брать из расчета не менее 20Вт мощности на 0,1А тока отрезка ленты.

ВАЖНО! В таких схемах лента находится под напряжением 220V, поэтому она должна быть спрятана под рассеивателем, на пластмассовом основании либо использовать водонепроницаемую ленту, даже в сухом месте. На место подключения нужно одеть кусочек термоусадочной трубки.



После выбора блока питания светодиодные ленты нужно подключить. О том, как это сделать расскажет статья «Подключение светодиодных лент«.

stroymasterok.com

Рассчитать какой нужен блок питания для led ленты smd.

При выборе светодиодной ленты, встаёт вопрос: какой трансформатор купить, что бы освещение работало стабильно и при этом не переплатить! У нас есть всё необходимое, что бы осветить ваш коттедж, квартиру или сад. Вы можете подобрать всё сами или обратиться к нашим продавцам консультантам, по светодиодному освещению вам поможет Алексей, его тел: 8 962 94-88-370.

Всё что вы у нас купите, мы оперативно доставим к вам, собственной службой доставки. У нас есть услуга и по монтажу светодиодной ленты. Кстати цены у нас самые низкие по Москве и РФ.

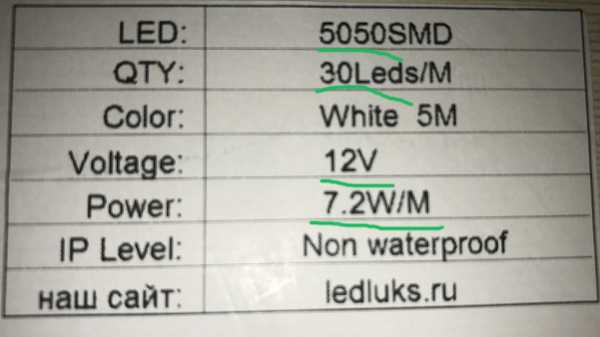

В соответствие с указанными параметрами светодиодной ленты и нужно подбирать блок питания (трансформатор).

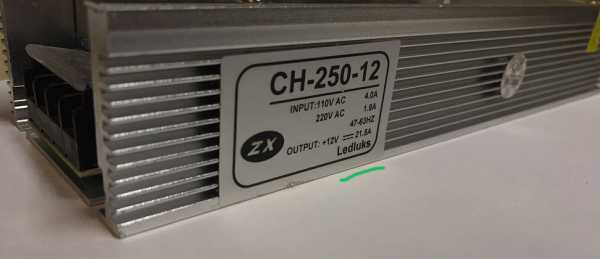

Прежде всего подбираем трансформатор по напряжению и мощности, если не учесть эти условия, то он может быстро выйти из строя или вообще не работать!

Напряжение: у нас два варианта 12V и 24V, тут всё просто, выбираем тот, который соответствует выбранной нами ленте, смотрим указанное рабочее напряжение.

Мощность: если трансформатор будет недостаточно мощный то он будет греться и на долго его не хватит, он попросту быстро сгорит. Если трансформатор будет на много мощнее необходимого, то вы потратите больше денег, так как цена значительно увеличивается с возрастанием мощности трансформатора.

Потребляемая мощность

Самым важным критерием при выборе блока питания у светодиодной ленты является потребляемая мощность. Ниже приводится справочная информация для каждого вида ленты.

Светодиодные ленты 12V и 24V SMD имеют следующие характеристики:

Мощность W Диодов на 1 метре Тип светодиода
4.8W 60D 3528
7.2W 30D 5050
9.6W 120D 3528
14.4W 60D 5050
19.2W 240D 3528
24W 204D 3014
27W 90D 5630
28.8W 120D 5050
32W 120D 5630

Поэтому выбор трансформатора очень важен, посчитать какой нужен вам, довольно просто: нужно мощность светодиодной ленты умножить на 5 метров или на метраж ленты нужный вам, если вы будите использовать не все пять метров, то умножайте на ваш метраж.

— То есть 7.2W*5 метров =36W +запас, выходит вам нужен трансформатор 60W, 3,4 Ампер выходной мощности..

— То есть 14.4W*5 метров =72W +запас, выходит вам нужен трансформатор около 100W, чуть больше 8 Ампер выходной мощности..

Важно учесть в какой среде будет работать трансформатор, если это наружное освещение или помещение с повышенной влажностью, то обязательно покупайте трансформатор с защитой IP65 влагозащищённые с погружением IP67. Если помещение сухое, то стоит купить IP20 или IP33 они на порядок дешевле.

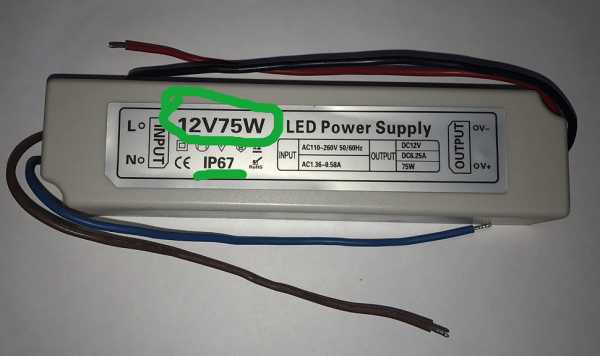

Класс защиты: выбираем исходя из того где вы собираетесь использовать! Если освещаем там где сыро и влажно, значит покупаем IP65 или IP67, если сухо и влага попадать не будет то используем IP33.

Установку блока питания для светодиодной подсветки вы можете сделать сами, но нужно будет соблюдать важные правила и тогда она будет работать долго, надёжно и безопасно. (У нас есть услуга МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ — можно заказать при покупки светодиодной ленты у нас. Стоимость монтажа + 10% к стоимости ленты.)

Правила установки

При покупке помните, что для влажных помещений подходят блоки со степенью пылевлагозащиты от IP54 и выше.

Не размещайте блок в близи источника тепла. Температура корпуса трансформатора не должна быть выше 500C.

Блок должен иметь доступ воздуха, не менее 200 мм во все стороны (иначе он будет перегреваться). Поэтому устанавливать источники питания в закрытые ниши не следует.

Не располагайте его на дереве или на горючих материалах, это может привести к пожару.

Не нагружайте более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 500С. В противном случае резко снижается максимально допустимая нагрузка.

Калькулятор подбора блока питания для светодиодной ленты

Введите параметры подключаемой светодиодной ленты и кликните по кнопке «Рассчитать»:

Для консультации тел Алексея 8 (962) 94-88-370

Постоянно завозим новые блоки питания! У нас большой выбор по хорошей цене, поэтому трансформаторы не залёживаются. Только что поступили в продажу новые блоки питания.

Ждём ваши звонки, для оптовых покупателей хорошие скидки! Перейдя по ссылке вы сможете выбрать блок питания для светодиодных лент

ledluks.ru

Особенности расчета блока питания для светодиодов



Светодиодная лента крепко закрепила за собой звание одного из наиболее лучших источников света для дома. Это изделие обладает массой достоинств, что делает ее оптимальным решением как уличной, так и домашней подсветки. Но использование светодиодной ленты имеет один важный нюанс. Здесь нужно правильно рассчитать, какой мощности должен быть блок питания.

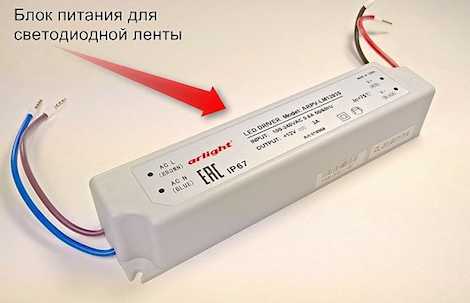

Блок питания для светодиодной ленты

Что нужно знать о блоках питания и как происходит расчет их мощность для конкретной светодиодной ленты, вам расскажет данная статья.

Зачем необходим преобразователь

Блок питания (БП) или преобразователь всегда является неотъемлемой частью схемы подключения любой светодиодной ленты. Это связано с тем, что led-продукция такого плана всегда имеет напряжение в 12 или 24 вольт. А вот напряжение в сети питания любого дома имеет напряжение в 220 вольт. Поэтому и необходим преобразователь, чтобы напряжение в сети не вывело из строя светодиодный компонент ленты.
Но выбирая преобразователь напряжения, необходимо совершать расчет требуемой мощности блока питания. Дело в том, что мощность блока питания напрямую зависит от следующих параметров:

  • тип светодиодной ленты, а именно плотность диодов на ее метре длины;

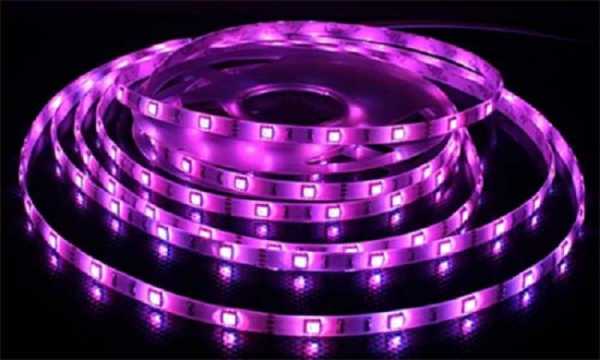

Светодиодная лента

  • общая длина ленты, с помощью которой будет создаваться та или иная подсветка;
  • запас мощности, который всегда должен учитывать расчет данного параметра.

Обратите внимание! В разной литературе запас мощности для блока питания, который должен учитывать расчет, может составлять 20-30 %.

Но нельзя брать меньше 20 %, так как в такой ситуации велика вероятность того, что преобразователь не сможет справиться со своей работой при изменении условий функционирования (например, подключения дополнительного куска ленты).
На прежде, чем рассчитать то, какой мощности вам понадобиться блок питания для светодиодной ленты, нужно разобраться в их видах.

Виды подходящих преобразователей

Сегодня рынок электронике имеет огромный ассортимент блоков питания, которые можно подключить к светодиодной ленте. Кроме преобразователя напряжения, данное устройство может еще называться и электронным трансформатором. Но это уже порядком устаревшее название. Иногда его даже могут назвать «драйвером», что, по сути, является некорректным названием, ведь БП является источником напряжения, а не источников тока.
Чтобы расчет требуемой мощности блок питания не был проведен в пустую, при покупке светодиодной ленты нужно, необходимо знать, какие вообще БП могут к ней подключаться. Их классификация бывает самой разнообразной. Поэтому рассмотрим наиболее часто встречаемые деления на различные виды устройств.
Поскольку блок питания преобразует напряжение, он достаточно сильно нагревает при своей работе. В связи с этим важным параметром выбора данного типа устройства будет способ его охлаждения. По способу охлаждения, преобразователи бывают следующих типов:

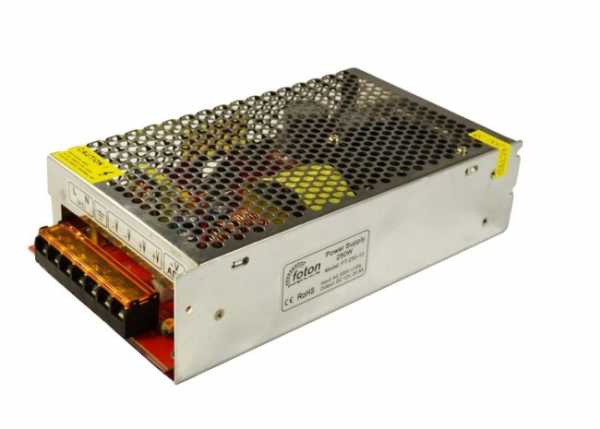

  • активные. Из названия видно, что для охлаждения используется активный механизм – вентиляторов. Он установлен в корпусе прибора и обеспечивает его достаточно эффективное охлаждение. Такие БП характеризуются небольшими размерами и высокими мощностями. Поэтому к ним можно подключать много метров светодиодной ленты;

Обратите внимание! Минусом активных устройств является выраженный шум во время работы. Также периодически нужно проводить чистку прибора и смазывание вентилятора.

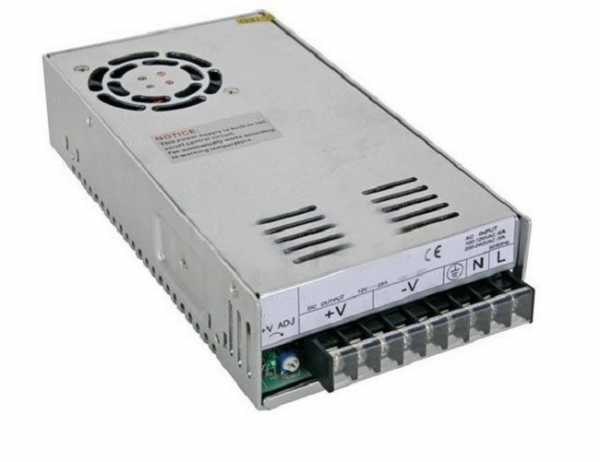

Активный блок питания для светодиодной ленты

  • пассивные. Внешне они напоминают блок питания для ноутбука. При этом он имеет решетчатую часть корпуса, через которую происходит пассивное охлаждение. Такие модели менее эффективны, так как не всегда могут охлаждать устройство. К ним не рекомендуется подключать длинную подсветку из светодиодов.

Пассивный блок питания для светодиодной ленты

Также преобразователи, которые можно подключать в сему питания светодиодной ленты, могут различаться по своему внешнему виду на следующие группы:

  • черный пластиковый корпус, очень похожий на БП от ноутбука. На корпусе имеется наклейка с указанием на ней всей необходимой информации о технических характеристиках изделия. Для светодиодной ленты они считаются достаточно оптимальным выбором;

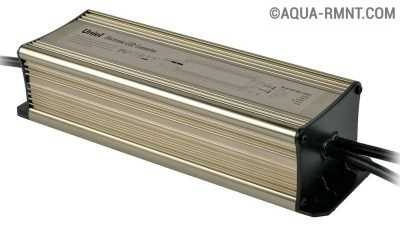

  • алюминиевый герметичный корпус. Такие изделия следует приобретать для помещений, где имеется повышенная влажность. Подключать их необходимо к светодиодной продукции влагостойкого типа, которая будет выступать в качестве подсветки на кухне, в ванной комнате или балконе;
  • металлический корпус, в котором имеется контактная площадка, а также отверстия. Данный тип БП нужно использовать только в помещениях, где преобладает сухой микроклимат. Причем размещать их нужно в закрытом месте, которое надежно защищено от пыли и грязи. Это, наверное, самые малоэффективные преобразователи.

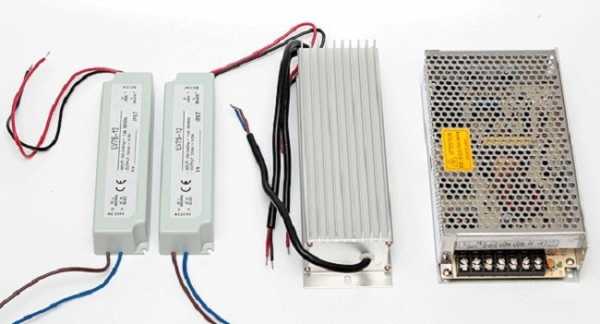

Внешний вид блоков питания

Это далеко не полная классификация БП.

Дополнительный вариант классификации

Собираясь провести расчет необходимой мощности преобразователя, нужно учитывать то, что такие устройства могут различаться между собой по функциональности. К примеру, БП для светодиодной ленты может быть простым, т.е. только заниматься преобразованием напряжения. А может иметь встроенный диммер, а также приемник для работы по радиоканалу или инфракрасному каналу от дистанционного управления пульта. Некоторые модели могут быть одновременно оснащенными и диммером и пультом дистанционного управления. Но такие модели будут стоить значительно дороже.



Блок питания, работающий от пульта

Каждое дополнительное приспособление позволит вам более эффективно и комфортно использовать всех элементы подсветки и создать уникальные световые эффекты. Но это будет возможно только тогда, когда был проведен правильный расчет мощности требуемой от преобразователя в каждой конкретной ситуации.

Приступаем к вычислениям

Поскольку нельзя воткнуть светодиодную ленту в стандартную розетку, то для ее подключения, как мы уже выяснили, следует использовать блок питания с конкретной мощностью. Размер этого параметра можно вычислить математически. Но для этого нужно знать, как это делается.
На сегодняшний день светодиодные ленты выпускаются с напряжением в 12 и 24 вольт.

Обратите внимание! Большей популярностью пользуется осветительная продукция на 12 вольт, так как она обойдется в разы дешевле.

Чтобы рассчитать мощность необходимо знать тип используемой ленты (например, RGB-ленты SMD 5050) и какое количество светодиодов размещено на одном метре ее длины. Для данного типа ленты на одном метре помещается 30 светодиодов. Чтобы узнать это значение для других моделей, нужно воспользоваться следующей таблицей.

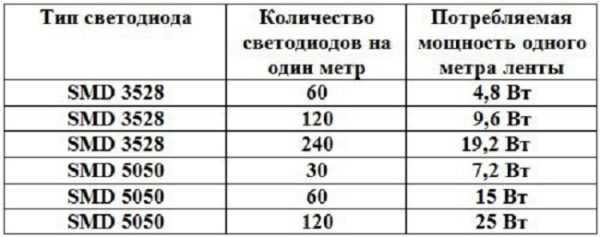

Таблица. Количество светодиодной на один метр ленты

Сам расчет мощности состоит из последующих шагов:

  • вначале выясняем, какую мощность будет потреблять один метр осветительного прибора. Этот параметр уже приведен в таблице;
  • далее нужно рассчитать, какую мощность будет потреблять целая ленты. Для этого нужно просто общую длину подсветки умножить на мощность одного метра. К примеру, в нашем случае необходимо 10 метров (такую длину возьмем для простоты расчетов) умножить на 7,2 ватта. В результате получим 72 ватта.

По сути, это и весь расчет. Нужно только совершить последнее действие, которое, при неправильном выполнении, может свести на нет все ваши математические вычисления. В необходимую мощность для блока питания, для подключения к нему светодиодной ленты, следует заложить запас, который будет защищать устройство от возможных перегрузок. Обычно запас составляет не менее 20 % от общей мощности осветительный установки, т.е. в нашем случае от 72 ватт. Некоторые рекомендуют, чтоб наверняка, брать целых 30 %.
Обратите внимание! Эти 23 или 30 % запаса, для простоты расчетов, можно представить в виде коэффициента запаса. Для 20 % он будет равняться 1,20, для 25 % — 1,25, а для 30 % — 1,30.
Если брать запас в 30 %, то конечная цифра у нас будет уже не 72 ватта, а 93,4 ватта. Именно такой мощности (допускается округление значения) и следует покупать блок питания того вида, который вам больше понравился по своим техническим характеристикам или особенностям функционирования.
Помните, что правильно рассчитанная мощность преобразователя является залогом длительной и качественной работы подсветки, подключенной к нему. Поэтому к математическим вычисления в данной ситуации нужно подходить очень ответственно, если вы хотите как можно реже ходить в магазин или на рынок за новым БП.

Что лучше — один большой или несколько маленьких?

Совершив все необходимые вычисления, описанные выше. Существует несколько вариантов развития события:

  • покупка одного большого блока питания с необходимой мощностью;
  • установка нескольких преобразователей, имеющий в сумме требуемый уровень мощности.

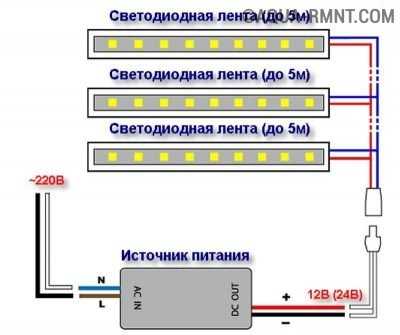

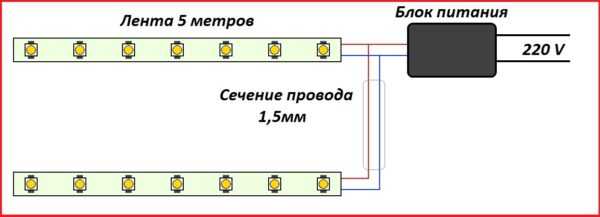

Вариант схемы подключения БП к светодиодной ленте

Известно, что светодиодная лента продается в катушках по пять метром. Одну такую катушку можно подключать к одному блоку питания. При этом количество БП может варьироваться от общей длины светодиодной ленты. Поэтом каждый протяженный участок подсветки должен подключаться к своему преобразователю. Это означает, что для питания светодиодной подсветки длиной в 15 метров в схему подключения нужно включить целых три блока питания мощности, необходимой для запитки 5 метров ленты (с запасом не менее 20 %).
Многие не понимают, почему в такой ситуации нельзя установить один мощный БП. Так делать не советуют, так как такая схема установки будет иметь следующие недостатки:

  • сам преобразователь будет обладать большими габаритами. В связи с этим его будет очень проблематично спрятать;
  • большие размеры БП и мощность будут приводить его сильному нагреванию. Не всегда получиться в такой ситуации создать качественную вентиляцию воздуха для эффективного охлаждения преобразователя;
  • для охлаждения большого блока питания понадобиться хороший вентилятор, а он, при своей работе, будет создавать значительный шум. Его особенно хорошо будет слышно ночью;
  • чистить вентилятор придется каждые полгода. Если же этого не делать, то он просто сгорит от перегрева;
  • импульсный трансформатор, находящий внутри любого БП, будет издавать дополнительный шум, а именно неприятный писк. Он появиться не сразу, а через некоторое время. Чем чаще будет случаться перегрев, тем сильнее будет писк трансформатора;
  • установка такого преобразователя будет гораздо проблематичнее и длительнее.

Как видим, гораздо проще установить для питания длинной подсветки несколько БП, чем они большой и потом страдать от всего недостатков такой установки.

Заключение

Основной качественной, долго функционирующей светодиодной подсветки, реализованной с помощью ленты, является не только оптимальным образом подобранный и установленный блок питания, но и правильно проведённый расчет его мощности. Теперь зная, как происходит расчет этого показателя, у вас не возникнет проблем с любой led-продукцией.





1posvetu.ru

Пример расчета проекта по подключению светодиодной ленты Uniel — Uniel

Подключение светодиодной ленты Uniel в спальне.

По проекту  планируется к подключению два типа лент, не зависящих друг от друга:

1. Монохромная лента ULS-3528-120LED/m-8mm-IP20-DC12V-9,6W/m-5M-W цвет свечения белый.

2. Многоцветная лента ULS-5050-30LED/m-10mm-IP65-DC12V-7,2W/m-5M-RGB.

Монохромную (одноцветную) ленту и ленту RGB мы подключаем отдельно, таким образом, у нас будет два независимых источника освещения, которые могут быть использованы как по отдельности, так и вместе.
Чтобы правильно подключить светодиодные ленты, важно точно рассчитать потребляемую мощность и подобрать соответствующий источник питания.

1. Определяем длину подключаемой ленты.

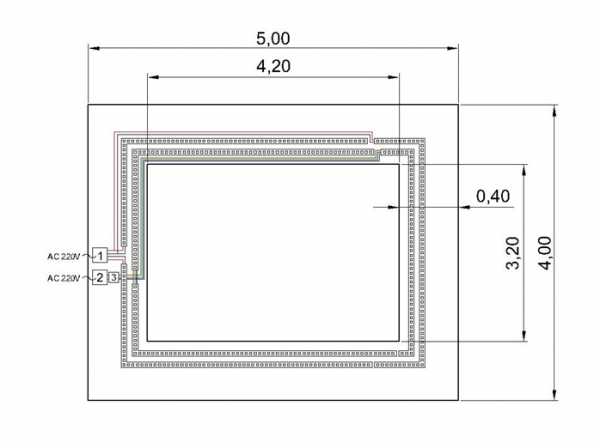

Длина нашей комнаты равна 5 м, ширина — 4 м, соответственно, периметр комнаты равен 20 м.  Монтаж и подключение ленты у нас задуманы в подвесном гипсокартонном коробе, таким образом, периметр уменьшится.  Внешняя ширина короба 0,4м. Ленты мы крепим непосредственно по краю подвесного короба.

Вычисляем периметр подвесного гипсокартонного короба:
4 – 2х0,4 = 3,20 м
5 – 2х0,4 = 4,20 м

И вычисляем периметр к подключению:
(3,20 + 4,20)х2 = 14,80 м

2. Общая длина подключаемой ленты у нас равна периметру короба и составляет 14,8 м.

3. Далее считаем общую мощность подключаемой ленты, для чего умножаем общую длину ленты на мощность одного метра ленты:

9,6Вт/м х 14,80м = 142,08 Вт

4. При выборе источника питания необходимо оставить запас по мощности в 25%, поэтому, увеличиваем рассчитанную мощность на 25%:

142,08 х 25% = 177,60 Вт

Таким образом, получается, что для подключения ленты ULS-3528 120LED/m 9.6W нам нужен источник питания мощностью 177,60 Вт.

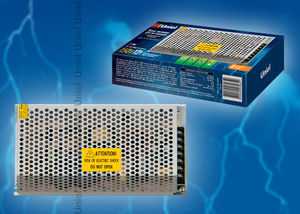

И мы выбираем модель UET-VAG-200A20 12V IP20 2 выхода, общей мощностью 200 Вт.

Внимание! Обязательно необходимо учитывать, что не смотря на запас по мощности источника питания, нельзя подключать отрезки ленты длиннее пяти метров одним куском. Если необходимо подключить ленту длиннее пяти метров, то ее необходимо разрезать на части и использовать параллельное соединение с источником питания.

Теперь выбираем источник питания для подключения многоцветной ленты ULS-5050-30LED/m-10mm-IP65-DC12V-7,2W/m-5M-RGB:

7,2 Вт/м х 14,80 м = 106,56 Вт

Учитываем запас по мощности в 25%:

106,56 Вт х 25% = 133,20 Вт

Мощность необходимого нам источника питания – 133,20 Вт.

Выбираем модель UET-VAG-150A20 12V IP20 2 выхода, общей мощностью 150 Вт.

Для управления многоцветной лентой ULS-5050-30LED/m-10mm-IP65-DC12V-7,2W/m-5M-RGB  необходим контроллер. Контроллер выбирается, так же как и источник питания –  общая подключаемая мощность + запас 25%.

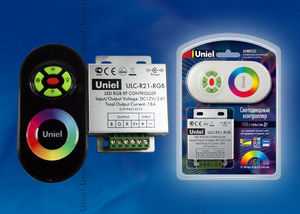

Мы выбираем контроллер ULC-R21-RGB Black,  мощность 216 Вт.

Контроллер подключается после источника питания.

На рисунке показана схема подключения двух лент. Обратите внимание, что все ленты мы разрезали на части, длинной не более пяти метров, и подключили к источникам питания параллельно.

Данный пример по расчету проекта освещения с использованием светодиодной ленты и комплектующих Uniel не является универсальным и выполнен для теоретической комнаты в сферическом ваккууме, без учета возможных особенностей реального помещения. В каждом конкретном случае, для проведения грамотного расчета и монтажа светодиодной ленты, желательно обращаться к специалистам. Если привлечь специалистов затруднительно, то мы рекомендуем использовать «Готовые решения» Uniel — комплекты ленты с уже подобранным источником питания и контроллером (в случае многоцветных лент). Данный комплект уже полностью готов для монтажа и обеспечит гарантированно правильную и долговечную работу светодиодной ленты.

uniel.ru

расчёты и примеры » Аква-Ремонт

В последнее время светодиодные ленты стали использовать для освещения частных домов и квартир. Это не удивительно, так как их приятное и тёплое свечение дополняет атмосферу домашнего уюта. На рынке продаются различные виды лент, и для каждого из них необходимо правильно подобрать блок питания.

Особенности светодиодных лент

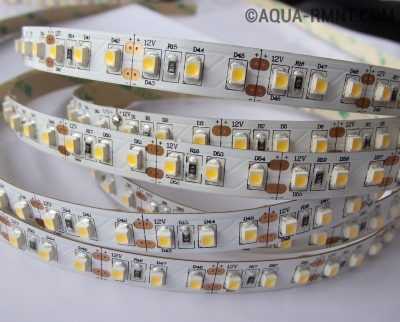

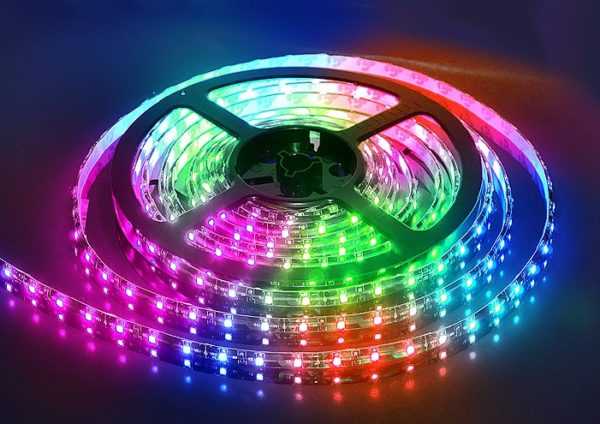

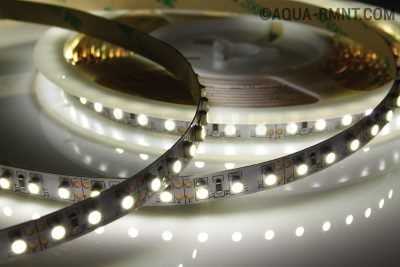

Светодиодная лента — это полоса гибкого материала, обладающего изоляционными свойствами, которая оснащена двумя проводящими шинами из медной фольги, светодиодами и резисторами.

Гибкая полоса с установленными светодиодами создаёт яркий источник света длиной до 5 метров

Конструктивно светодиодная лента представляет собой множество секций, состоящих из трёх диодов и резистора, которые объединены общую цепь. Питание устройства осуществляется за счёт подачи стабилизированного постоянного напряжения 12 или 24 В на проводящие шины, параллельно установленные на ленте. Благодаря такой схеме подключения, к каждой секции ленты подводится именно то напряжение, которое было подано на вход, например, 12 В.

Светодиодная лента состоит из секций по три диода, каждая из которых подключается к источнику питания параллельно

Разбивка ленты на секции очень удобна, так как благодаря этому можно отрезать то количество материала, которое необходимо для конкретной цели. Однако для того чтобы не нарушать функциональность, следует придерживаться целостности секции, отрезая, например, по 3, 6, 9 и т. д. светодиодов.

Светодиодную ленту можно резать на фрагменты с количеством светодиодов, кратным трём

При правильном подключении проводов к шинам питания на секцию или отрезанный участок ленты начнёт поступать напряжение, которое вызовет прохождение тока по светодиодам. Благодаря особенностям своей конструкции, под воздействием тока светодиоды начнут излучать световой поток (светиться). Стоит отметить, что уровень свечения напрямую зависит от величины тока. При слишком маленьком значении тока диод будет излучать тусклое свечение или вообще не будет светиться, а при слишком высоком — быстро испортится и сгорит. В основном среднее значение тока для диодов, использующихся в светодиодных лентах, составляет от 15 до 20 миллиампер (мА).

Классификация светодиодных лент

Большое разнообразие одноцветных светодиодных лент обусловило их классификацию по нескольким основным критериям. Эти критерии будут описаны ниже.

По типу использованных светодиодов

Главной отличительной чертой светодиодных лент является тип диодов, использованных при изготовлении изделия. В основном одноцветные светодиодные ленты производятся на базе диодов SMD 3528 и SMD 5050.

Аббревиатура SMD означает то, что этот электронный компонент предназначен для монтажа на поверхность печатной платы. Полная маркировка включает также габариты изделия в миллиметрах: например, у светодиода SMD 3528 длина составляет 3,5 мм, а ширина 2,8 мм.

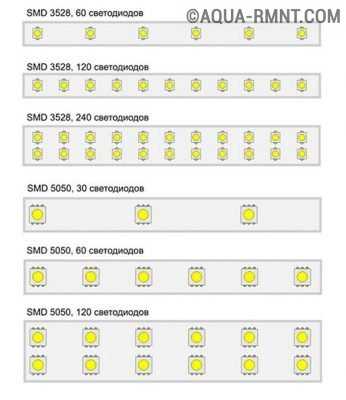

По плотности светодиодов

Светодиодные ленты также подразделяются и по количеству элементов (диодов), использующихся в одном метре ленты, которое в технических кругах называют плотностью. Стоит отметить, что количество светодиодов, которое применяется при изготовлении одного метра ленты, оказывает влияние на суммарную мощность изделия, а также на его световые показатели (степень освещённости).

Чем плотнее расположены светодиоды, тем больше их помещается на отрезке ленты и тем ярче будет свет

Мощность светодиодных лент, как и другого радиотехнического изделия или оборудования, измеряется в ваттах (Вт). Значение этого параметра определяется габаритами диодов и их плотностью. Например, типичная светодиодная лента, изготовленная на основе SMD 3528, потребляет:

  • 4,8 Вт, если на каждом метре установлены 60 диодов;
  • 9,6 Вт, если плотность светодиодов в два раза больше — 120 диодов на метр;
  • 19,2 Вт, если диоды стоят в два ряда, и их общее количество на одном метре 240 шт.

Для ленты на базе SMD 5050 потребляемая мощность будет изменяться следующим образом:

  • 30 диодов/метр — 7,2 Вт;
  • 60 диодов/метр — 14,4 Вт;
  • 120 диодов/метр — 28,8 Вт.

Нетрудно заметить, что для одного и того же типа ленты потребляемая мощность прямо пропорционально количеству установленных светодиодов. Это и понятно — каждый диод потребляет одинаковое количество ватт.

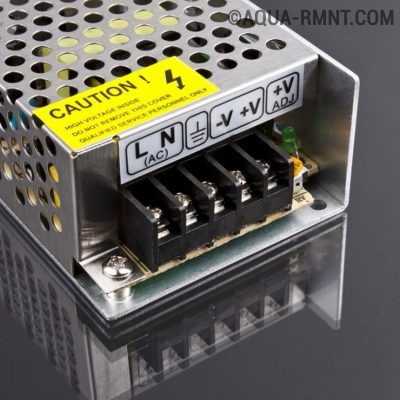

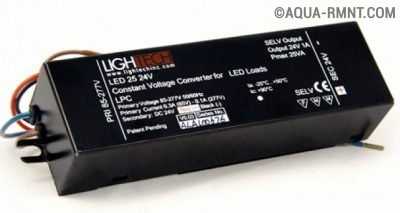

Выбор источника питания для светодиодной ленты

Для того чтобы наслаждаться приятным и необычным освещением, следует правильно подобрать источник питания. Этот шаг очень важный, так как при неправильном выборе светодиоды могут сгореть, а изделие выйдет из строя.

Факторы, влияющие на выбор источника питания для светодиодных лент

При выборе источника (блока) питания для светодиодных лент следует ориентироваться на следующие параметры:

  1. Напряжение питания ленты.
  2. Её потребляемая мощность.
  3. Необходимая степень защищенности оборудования от воздействия влаги.

В качестве примера возьмём светодиодную ленту SMD 3528 длиной 6 м (60 диодов/м).

Напряжение питания светодиодной ленты

Как уже говорилось выше, все светодиодные ленты делятся на изделия, которые питаются от 12 В и 24 В соответственно. Естественно, что и выходное напряжение источника должно быть равным одному либо другому значению. Итак, для того чтобы узнать напряжение питание светодиодной ленты:

  1. Открываем её технические характеристики и ищем интересующий параметр.
  2. Видим, что лента питается от напряжения в 12 В.

В соответствии с найденным значением напряжения и осуществляем подбор блока питания.

Мощность, потребляемая светодиодной лентой

Для расчёта мощности источника питания следует снова обратиться к техническим характеристикам светодиодной ленты. На этот раз нас интересует значение мощности, потребляемой на метр изделия (Pленты=4,8 Вт/м).

  1. По условию нужно обеспечить питанием светодиодную ленту длиной в 6 метров, а значит для того чтобы найти полную мощность, которую потребляет лента (Pпотр), воспользуемся следующей формулой: Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
  2. Стоит отметить, что блок питания по данному параметру следует выбирать с запасом (порядка 30–33%). Поэтому нам понадобится источник постоянного тока на 12 В мощностью 28,8 х 1,33 = 38,3 ≈ 40 Вт.
Защита от воздействия влаги

Это ещё один важный фактор, который следует учитывать при выборе источника питания. При выборе по этому критерию сначала надо определиться с местом его установки. Если планируется организация светодиодного освещения в ванной комнате, то необходимо выбрать блок питания, обладающий влагозащитными свойствами (IP 65 или IP 68). В обычном жилом помещении сухого типа — спальня или гостиная — можно использовать простой интерьерный источник.

Однако для того чтобы выбор источника был на 100% правильным, кроме описанных выше факторов, следует подобрать подходящий тип, основываясь на его преимуществах и недостатках.

Типы источников питания

В настоящее время выпускают четыре типа источников питания для светодиодных лент.

Таблица: преимущества и недостатки различных типов источников питания

Производители блоков питания для светодиодных лент

Наиболее популярными и востребованными производителями блоков питания для светодиодных лент являются:

  1. Cool Neon. Выпускает обширную линейку светодиодных трансформаторов, которые могут использоваться для решения различных целей и задач. Продукция компании оснащена встроенными защитными устройствами и может использоваться при температуре от -25 до +45 °С. Средний срок службы — более 25 тыс. часов.

В номенклатуре изделий Cool Neon имеются как открытые блоки питания, так и герметичные модели, способные работать при низких температурах окружающего воздуха

  • Lightech. Производит блоки питания, которые обеспечивают высокую стабильность работы светодиодной продукции в том числе и лент, использующихся при температуре от -30 до +50 °C. Продукция компании в основном рассчитана на эксплуатацию в течение 50 тыс. часов и более. Особенностями этих моделей являются:
    1. Широкий диапазон входных напряжений.
    2. Устойчивость к механическим ударам и вибрациям.
    3. Защита от перегрева корпуса.
    4. Стойкость к импульсным помехам в сети.
    5. Встроенная защита от короткого замыкания.

    Lightech выпускает герметичные блоки питания в пластмассовых корпусах, обеспечивающие высокую стабильность выходных параметров

  • UnionElecom. Компания изготавливает источники, которые отличаются высоким качеством исполнения и надёжностью. Они предназначены для работы в диапазоне от -40° до +50 °С, что позволяет устанавливать их не только в помещении, но и на улице. Для уличных источников питания срок эксплуатации составляет свыше 40 тыс. часов, а также действует индивидуальная гарантия сроком на 36 месяцев. Особенности оборудования UnionElecom:
    1. Компактные размеры.
    2. Защита IP 68.
    3. Высокое качество сборки, которая производится исключительно на территории завода-производителя в Южной Корее.
    4. Оптимальное соотношение цена — качество.

    Герметичные блоки питания UnionElecom отличаются компактностью, максимально высокой степенью влагозащиты алюминиевого корпуса (IP68) и доступной ценой

Расчёт мощности трансформатора

Основными параметрами, которые применяются при расчёте мощности источника питания являются: погонная мощность, расходуемая на 1 метры ленты (Pленты), количество диодов на этом же расстояние и выходное напряжение 12/24 В.

Выше мы уже касались темы расчёта мощности на примере светодиодной ленты SMD 3528 длиной L = 6 м (60 диодов/м и Pленты=4,8 Вт/м) и напряжением питания 12 В. По результатам расчётов получилось, что вся эта лента потребляет Pпотр = 28,8 Вт. Для большей наглядности продублируем предыдущий расчёт сюда:

  1. Pпотр= Pленты × L= 4,8 Вт/м × 6 м = 28,8 Вт.
  2. Для того чтобы блок питания не перегревался, следует мощность рассчитывать с запасом (берётся запас в 33%). Воспользуемся формулой: PБП= Pпотр+33%=28,8+9,54=38,3 Вт.
  3. На основе расчёта подбираем блок питания из стандартной линейки интересующего производителя, например, на 40 Вт.

По аналогичным формулам рассчитаем мощность для светодиодной ленты SMD 5050 120 LED (120 диодов на метр). Это изделие обладает следующими параметрами: Pленты=28,8 Вт, плотность 120 диодов/м, напряжение питания 24 В, длина ленты L = 2,5 м (предположим, что мы отрезали необходимое количество от стандартной длины в 5 м).

  1. Pпотр= Pленты × L= 28,8 Вт/м × 2,5 м = 70,2 Вт.
  2. PБП= Pпотр+33%=70,2+23,16=93,4 Вт.
  3. В этом случае выбираем блок питания на 100 Вт.

Стоит отметить, что используя данные формулы, можно легко и просто рассчитать мощность блока питания для светодиодных лент с любыми параметрами.

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

  1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.

    Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды

  2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

    Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)

Видео: подключение герметичного блока питания

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме

Все достаточно просто. Выполняем следующие действия:

  1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
  2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
  3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
  4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
  5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

    Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

aqua-rmnt.com

Расчёт мощности светодиодной ленты

В этой статье мы опишем как делается расчёт мощности светодиодной ленты. Для светотехники технология LED — относительно свежее решение. Благодаря небольшим размерам и неприхотливости полупроводников, они используются в различных конструктивных решениях. Одно из них — светодиодная лента. Здесь часто возникает вопрос — как правильно ее подключить.

В этой статье будут рассмотрены разные способы, а также доходчиво объяснено, какая мощность светодиодной ленты требуется для конкретного случая и как её подключить.

Расчёт мощности светодиодной ленты

Расчет мощности светодиодной ленты необходимо производить в основном для того, чтобы выбрать оптимальный блок для ее питания. При неточном расчете «на глаз» вы либо просто переплатите и приобретете блок слишком высокой мощности, либо же ошибетесь в меньшую сторону и купите прибор, который не потянет оптимальную работу ленты, будет греться и окажется вовсе ненужным.

Чтобы приступить к расчету, сперва необходимо разобраться, какие бывают маркировки LED-лент. Они обозначаются аббревиатурой SMDXXYY, где:

  •  SMD — это технологии производства печатных плат, которые использованы в том числе и здесь. Расшифровывается как surface mounted device, переводится — «монтируемый на поверхность прибор».
  •  XX, YY — габаритные размеры светодиода в десятых долях миллиметра.

Самые распространенные:

  •  SMD5050
  •  SMD3528
  •  SMD3014

Ниже приведена таблица, по данным которой рассчитывается потребляемая мощность светодиодной ленты. Чтобы получить ее, необходимо как в школе на уроке физики силу тока (в амперах) умножить на напряжение (в вольт), и таким образом, получив мощность (в ваттах), подобрать блок питания для той или иной длины ленты.

Ниже таблица для расчета:

Вообще в паспорте изделия должна быть указана требуемая мощность питания, однако не все производители относятся к этой обязанности ответственно. Поэтому представим ситуацию — мы совершенно случайно нашли светодиодную ленту. Измерив ее рулеткой, выяснили, что длина составляет восемь метров. Измерили габариты светодиода — по 5 мм с обеих сторон. Посчитали количество LED-элементов — 480 штук.

Путем нехитрых математических действий выясняем, что на метре длины 60 светодиодов. Исходя из полученных данных выясняем, что перед нами лента типа SMD5050, а по таблице видим требуемую силу тока для питания — 1,2 ампер на метр, то есть 9,6 ампера на всю длину найденной ленты. Умножив эту величину на напряжение, которое составляет 12 вольт, получаем 115,2 ватт мощности.

Блока питания с разрешенной максимальной мощностью 140 ватт будет необходимо и достаточно для питания этой ленты. Энергопотребление светодиодной ленты должно занимать около 80% мощности адаптера, остальные 20% — это избыток с целью запаса. Он гарантирует долгосрочную работу устройства.

Необходимо сделать оговорку, что есть светодиодные ленты на 24 вольта и даже на 36 вольт (правда их единицы). Здесь принцип расчет тот же, только умножать амперы мы будем на 24 и 36 соответственно, да и блок питания необходимо приобрести именно под заданное напряжение.

Ошибка в напряжении гарантированно приведет или к выходу из строя осветительного прибора, или ситуации, при которой он будет вовсе не будет гореть, либо будет, но тускло. Производители предпочитают думать за покупателя и все чаще предлагают такие варианты в сборе и красивой упаковке.

Если мощность выбрана в соответствии с рекомендациями, приведенными выше, прибор будет радовать долгой и безупречной работой. Но важно понимать, что касается это не любого китайского ширпотреба. Его конечно тоже можно приобрести и, скорее всего, все будет нормально работать, но это, что называется, не точно.

Для совсем бюджетных вариантов адаптер подключаем побольше, с запасом, а если он и сам дешевый — готовьтесь на всякий случай к сюрпризам. Все же пускаться во все тяжкие экономии не рекомендуется. Если уж решили не переплачивать — внимательно осмотрите всю ленту на предмет спаек и дефектов, попросите продавца подключить ее при вас (в нормальных магазинах грамотные продавцы, которые по уровню подготовки не уступают электрику, потому имеют наготове варианты демонстрации любого товара).

Производители светодиодных лент

Из производителей по соотношению цена-качество можно выбрать одну из следующих фирм:

  •  «Navigator»
  •  «OSRAM»
  •  «Maxus»
  •  «Feron»
  •  «Elektrostandard»

Дороже и качественнее — это «Gauss», производящая светотехнику на современном автоматическом оборудовании и имеющая многоуровневый контроль качества.

Производители как правило дают гарантию не менее 5 лет на свою продукцию.

Разумеется, ситуации с различной мощностью для разных фирм при прочих равных быть не должно, но проблема существует. Не забываем про запас мощности блока питания — он должен составлять не менее 20%. Можно взять и побольше, все-таки покупаем не на два дня, но переусердствовать не стоит, ведь размер блока прямо пропорционален его мощности, а его еще где-то спрятать нужно.

Способы подключения светодиодной ленты

Потребителями иногда высказывается ошибочное мнение, что светодиодную ленту можно подключить через трансформатор для галогенных ламп напряжением в 12 вольт, не покупая при этом более дорогой блок питания. Этого делать нельзя по причине того, что устройство хоть и понижает напряжение сети, но продолжает работать на переменном токе частотой 50 герц, не переводя его в постоянный. В связи с этим светодиоды начнут часто моргать, а в скором времени и вовсе выйдут из строя.

Многие интересуются, когда речь идет о больших площадях — можно питаться напрямую от 220 вольт, если включить параллельно 20 лент. Если сделать это бездумно — эффект будет аналогичный, что и с трансформатором для галогенных ламп. Выход есть, но здесь потребуются некоторые знания радиоэлектроники.

Выровнять напряжение способен параллельно установленный диодный мост. Чтобы убрать эффект мерцания, необходимо подключить после него параллельно конденсатор (напряжение следует выбрать на 30-35% выше сетевого, а емкость — в пределах 5-10 микрофарад). После всех этих манипуляций необходимо проконтролировать силу тока, и, если она превышена, можно добавить резистор или еще один кусок ленты. В целом процесс довольно муторный и требует квалификации, потому лучше от него отказаться в пользу нескольких (или одного мощного) блока питания.

Кстати, если использовать ленту в автомобиле, то, при напряжении бортовой сети 12 вольт (будьте внимательны, не забывайте о машинах, рассчитанных на напряжение 24 вольта, там это недопустимо) — никаких блоков питания не нужно, ведь аккумулятор авто, что банальная батарейка, генерирует именно постоянный ток. Можно подключиться напрямую и подсветить что угодно в салоне и за его пределами.

Это настоящая находка для любителей всевозможного улучшения авто. Занимаясь этим, помните, что существуют некоторые законодательные ограничения по установке светотехники на средствах передвижения.

В заключение

Расчет мощности светодиодной ленты на деле является несложным процессом. Потому, учитывая все положительные стороны этой разновидности светотехники, ее можно применять во многих сферах жизни. А уж с учетом того, сколько потребляет светодиодная лента, это решение имеет в себе исключительно преимущества.

Надеюсь статья «Расчёт мощности светодиодной ленты» вам пригодилась!

hozyindachi.ru

Расчет блока питания для светодиодной ленты

Содержание:

  1. Для чего нужен блок питания
  2. Выбор преобразователя
  3. Расчет мощности
  4. Видео

Светодиодная подсветка приобретает все более широкую популярность среди всех слоев населения. Особым спросом пользуются светодиодные ленты, позволяющие со вкусом оформить интерьер любого помещения, создать наиболее комфортное освещение. Большое значение имеет расчет блока питания для светодиодной ленты, с целью выбора наиболее оптимального варианта. Поскольку данные приборы не все совместимы с теми или иными светодиодными лентами, необходимо точно рассчитать требуемую мощность потребления подключаемого блока.

Для чего нужен блок питания
Для того чтобы преимущества светодиодных лен проявились в полном объеме, этим устройствам необходимо обеспечить нормальные условия эксплуатации. В этом случае они будут работать долго. Одним из таких факторов является блок питания, подключаемый совместно с осветительным прибором, и поддерживающий его устойчивую работу. Поэтому важное значение приобретает правильный выбор устройства и его подключение.
Сами светодиодные ленты относятся к низковольтным устройствам, рассчитанным на 12 или 24 В. Поскольку сетевое напряжение квартир и частных домов составляет 220 В, потребность в LED драйвере становится очевидной. Данный прибор превращает сетевой ток в наиболее подходящий по параметрам для конкретного осветительного устройства. Если мощность блока будет не совпадать с техническими характеристиками светодиодной ленты, то под действием сетевого тока она просто сгорит и полностью выйдет из строя.
Выбор преобразователя
Основными критериями выбора подходящего блока питания для конкретной светодиодной ленты будут следующие:
  • Расчетное питающее напряжение, которое может быть 12 или 24 В.
  • Общая потребляемая мощность осветительного прибора.
  • Необходимость блока питания, защищенного от повышенной влажности. Это актуально, когда ленты устанавливаются в помещения с повышенной влажностью – кухни, ванные комнаты, балконы и лоджии, бассейны и прочие места.
Качество и стоимость преобразователя тесно связаны между собой. Чем лучше качество устройства, тем выше будет его стоимость. Однако следует иметь в виду, что прибор низкого качества под действием токов с различным напряжением может очень быстро выйти из строя. Важнейшим критерием выбора преобразователя считается его мощность, расчет которой осуществляется в соответствии с длиной светодиодной ленты и количеством светодиодов, размещенных на одном метре.
Облегчить выбор прибора с необходимыми параметрами поможет специальная таблица. В ней наглядно видна зависимость мощности от типа светодиодов и их количества. Следует учитывать и возможность наращивания общей длины LED ленты. Каждое увеличение вызывает рост потребляемой электроэнергии, поэтому мощность блока питания также возрастет.
Расчет мощности
Имея исходные данные можно самостоятельно выполнить необходимые расчеты. В качестве примера из таблицы берется лента SMD — 5050, один метр которой содержит 60 диодов. Соответственно, мощность одного метра составит 14 Вт. Для того чтобы вычислить этот параметр для всей ленты, необходимо знать ее общую длину. Если взять 10-метровый отрезок, то его общая мощность составит 14 Вт х 10 = 140 Вт.
Поскольку определенное количество ватт затрачивается на преобразование тока, следовательно, преобразователь следует выбирать с запасом мощности, компенсирующим возможные потери. Этот показатель составляет, в среднем 20-30% от итогового показателя.
Следовательно, если 140 Вт увеличить на 30%, то расчетная цифра для преобразователя составит уже 182 Вт. В этом случае подключенные осветительные приборы будут всегда сохранять свою работоспособность на должном уровне.
electric-220.ru
РубрикаРазное
Добавить комментарий
