Калькулятор арматуры

Расчет арматуры

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

www.zhitov.ru

Калькулятор веса арматуры

Скачать калькулятор арматуры онлайн и бесплатно получить код можно на этой странице

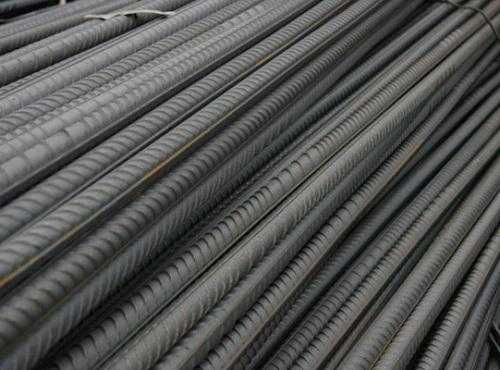

Одним из видов продукции металлопроката является арматура. Она выпускается в различном исполнении, так как имеет очень широкое применение. Эта продукция работает на растяжение и используется для усиления железобетонных конструкций, причем по нагрузкам может воспринимать нагрузку как на растяжение, так и на сжатие, в зависимости от места применения.

По виду арматура может быть как жёсткой, имеющей различный профиль, например, уголок, швеллер, балка, так гибкой, имеющей вид отдельных прутов, гладких или с периодическим профилем.

Важно различать этот продукт по его классификации для возможности правильно ориентироваться при выборе и применении.

Арматурные прутья в основном применяются для упрочнения железобетонных конструкций. Это могут быть как перекрытия, которые перераспределяют нагрузку на опорные стены, перенося её на фундамент, так и стойки, колоны, и также несущие стены, которые воспринимают нагрузку от перекрытий.

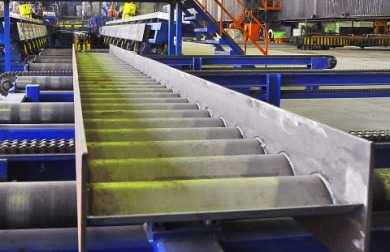

Процесс превращения руды или металлолома в сталь

Поэтому классифицироваться арматурные пруты могут по таким видам:

Классификация по назначению

• арматура как самостоятельный элемент, расчет сечения производится исходя от нагрузки, которую воспринимает сам стержень;
• арматура, связанная в армирующую конструкцию, здесь идет расчет по распределению усилия, выбирая при этом минимальный процент на армирование;
• арматура, которая воспринимает колебание при воздействии различной температуры в сторону усадки или в сторону расширения;
• арматура, которая используется для монтажа, сочетает в себе как пруты, объединенные при помощи сетки;
• арматура, которая используется в качестве закладных деталей в готовых бетонных изделиях.

Классификация по применению в конструкции

• арматура, которая работает в поперечном положении, уберегая всю железобетонную конструкцию от возникновения трещин по наклонной возле опорных колон, и соединяет бетон с зоны сжимания и арматуру с зоны растягивания;
• арматура, которая работает в продольном положении и при этом работает с нагрузкой на растяжение, предотвращая возникновению вертикального вида трещин.

Классификация по условиям работы.

• арматура, которая работает как напрягаемая;
• арматура, которая работает как ненапрягаемая.

Классификация по способу изготовления

• горячекатаные стальные стержневые пруты;
• холоднотянутая арматурная проволока.

Классификация по внешнему виду

• арматура, которая имеет гладкую поверхность;
• арматура, которая имеет на поверхности вид периодического профиля.

По поводу последнего пункта нужно отметить, что он разделяется на три подвида: серповидный, кольцевой и смешанный.

Вид профиля имеет большое значение, так как в зависимости от него будет качество сцепления с бетоном в конструкции.

Первый вид выпускается, в основном, российскими производителями согласно ГОСТ 5781-82, производители из Европы выпускают второй вид профиля, хотя и некоторые российские заводы переходят на выпуск этого профиля. Последний вид профиля относительно новый, выпускают его из высокачественной стали, её класс должен быть не ниже А500, при этом сцепление с бетоном увеличивается на четверть по отношению к двум предыдущим.

Обозначение арматуры в зависимости от применения и характеристик, которые она имеет

Большая буква «А» впереди означает, что арматура имеет вид стержней. Цифры после неё означают класс прочности. Раннее, по ГОСТ 5781-82, после буквы «А» стояла римская цифра – I, II, III,IV,V,VI. Сейчас ставят арабские цифры, например А240, А300, А500.

Если арматура подвергалась термическому упрочнению в процессе изготовления, в обозначении появляется буква «т», например Ат 600, если стоит буква «в», арматура упрочнена вытяжкой. Например Ав500, Вв400.

Если вначале стоит буква «В», это означает, что это арматура проволочная, буква «К» означает, что это канат.

Арматура , особенно горячекатаная, не подлежит соединению при помощи сварки, но если в маркировке стоит буква «С», это означает что сварочные работы возможны, например А400С.

Если в конце стоит буква «к», это означает, что продукт имеет коррозионную стойкость.

Иногда удобней наносить маркировку на торце арматуры краской, где цвет означает определённую марку:

А400С — белый цвет торца, А500С – белый и синий, А600 — жёлтый, А600К – желтый и красный, А600С – желтый и белый, А800 – зелёный цвет, А800К – зелёный и красный, А1000 – синий, А1000К – синий и красный, А1200- черный.

Нормативные документы на выпускаемую арматуру

Размеры арматуры, ее состав, вес и технические характеристики – это величины стабильные и стандартные для продукции. Независимо от того, на каком заводе она выпущены, все должно соответствовать единому ГОСТу на эту продукцию.

Это ГОСТ на арматуру, которая изготавливается способом горячего проката, имеющую как периодический профиль, так и гладкую поверхность.

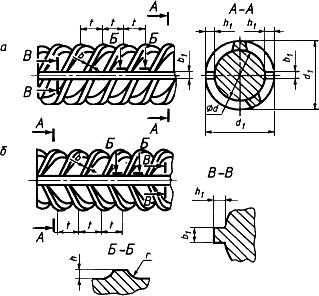

Профиль прута армированного по ГОСТ 5781-82

В нём также указан химический состав заготовок, из которых затем будет изготовлен пруток.

ГОСТ 5781-82. Сталь горячекатаная для армирования железобетонных конструкций

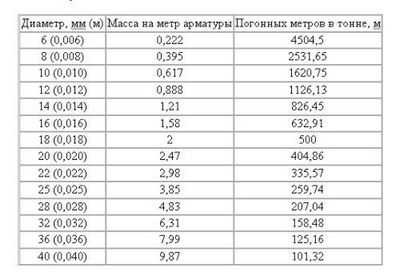

Наименование профиля	Диаметр (d), мм	Масса 1 метра арматуры, кг	Метров арматуры в тонне
Арматура 6	5.75	0.22	4504.5
Арматура 8	7.5	0.4	2531.65
Арматура 10	9.3	0.62	1620.75
Арматура 12	11	0.89	1126.13
Арматура 14	13	1.21	826.45
Арматура 16	15	1.58	632.91
Арматура 18	17	2	500
Арматура 20	19	2.47	404.86
Арматура 22	21	2.98	335.57
Арматура 25	24	3.85	259.74
Арматура 28	26.5	4.83	207.04
Арматура 32	30.5	6.31	158.48
Арматура 36	34.5	7.99	125.16
Арматура 40	38.5	9.87	101.32
Арматура 45	43	12.48	80.13
Арматура 50	48	15.41	64.89
Арматура 55	53	18.65	53.62
Арматура 60	58	22.19	45.07
Арматура 70	68	30.21	33.1
Арматура 80	77.5	39.46	25.34

Марки стали, применяемые при производстве горячекатанной арматуры.

Класс арматурной стали	Диаметр профиля, мм	Марка стали
А-I (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
А-II (А300)	10-40	Ст5сп, Ст5пс
	40-80	18Г2С
Ас-II (Ас300)	10-32 (36-40)	10ГТ
А-III (А400)	6-40	35ГС, 25Г2С
	6-22	32Г2Рпс
А-IV (А600)	10-18 (6-8)	80С
	10-32 (36-40)	20ХГ2Ц
А-V (А800)	(6-8) 10-32 (36-40)	23Х2Г2Т
А-VI (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР



Что же касается проволоки, изготовленной при помощи холодного волочения, её получают следующим способом: через систему постоянно ссужающихся отверстий протягивают при помощи валков заготовку стержней до нужного диаметра. При этом прочность на разрыв такой арматуры в результате этой операции увеличивается.

Изготавливают проволоку по ГОСТ 6727-80 диаметром до 6 мм, которая служит для армирования конструкций, а также по ГОСТ 7348-81 (СТ СЭВ 5728-86) для проволоки из углеродистой стали для железобетонный конструкций, которые были предварительно напряжены.

Часть волочильного станка для изготовления проволоки

Есть метод упрочнения арматуры и термической обработкой, которую применяют после вытяжки, применяя так называемый отпуск и отпуск под напряжением и стабилизирование.

Холоднотянутая проволока может быть как гладкая, так и иметь периодический профиль. Её диаметр может быть от 3 до 8 мм. Выпускается как в мотках, так и в прутках.

Для расчета веса проволоки берем среднюю плотность стали(7850 кг/м куб.), умножаем на объём арматуры и тогда узнаем её массу. m=p*V

Объем рассчитываем по формуле:

V=3,14 * R2*h, где R это радиус сечения ,h длина арматуры.

Как видите, ничего сложного.

Основные потребители арматуры

Арматуру применяют в почти 90 случаях из 100 как строительный материал, используя в железобетонных конструкциях.

Арматура, маркированная краской. Сразу можно понять, что это А500С.

Такие конструкции это не только жилые и промышленные здания, а также тоннели, мосты, надземные и подземные переходы, метро. Это опоры и балки для трубопроводов и линий электропередач. Применяются для строительства железнодорожных путей и в архитектурных сооружениях для возведения нестандартных конструкций, как больших так и малых объемов.

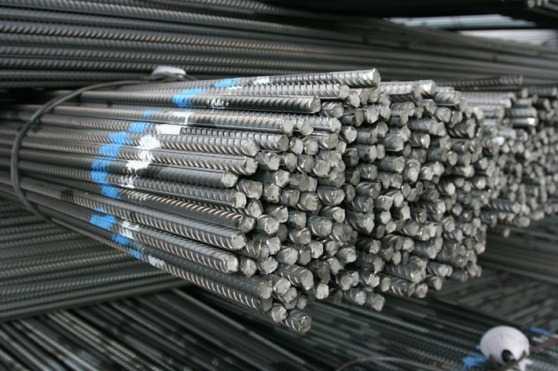

Продукция, готовая к отгрузке

Предприятия, изготавливающие арматурный прут

Так как арматура применяется в очень ответственных конструкциях, её качество имеет главное значение. Для того, что бы продукция была конкурентоспособной, продукцию должны оценить по международным нормам.

Качественную продукцию выпускает комбинат ЕВРАЗ, который экспортирует продукцию на Юго- Восток, в том числе в Китай и Монголию, а также в страны СНГ. В ассортименте предприятия очень много видов арматурного проката как горячекатаного, так и холоднотянутого. В качестве проволоки выпускается стальная углеродистая холоднотянутая, прокат круглый горячекатанный.

Выпускает проволоку и Златоустовский электрометаллургический завод, большой ассортимент и у Абинского электрометаллургического завода, который специализируется на выпуске строительной арматуры, металлургический завод в г. Владимире выпускает горячекатаные пруты, экспортируя продукцию, которая имеет международную сертификацию, в страны СНГ и бывшего СССР.

Ижевский металлургический завод, который входит в состав холдинга «Мечел», также специализируется на выпуске проволоки разных видов.

Отдельно хотелось бы отметить качество Красноярского металлургического завода, который производить качественную продукцию, которую используют в военной промышленности, авиационной, в том числе и арматуру для строительства ответственных объектов. Свою продукцию экспортирует и в дальнее зарубежье.

Конечно, приобретая проволоку, нужно рассчитать её вес, она ведь поставляется не метражом, а по весу. Поэтому обязательно нужно все прочитать. Для этого у нас на сайте есть специальный онлайн калькулятор, при помощи которого без заморочек можно высчитать любой вес, используя данные из таблицы. Нужно знать вес 1 погонного метра, и диаметр проволоки. Остальное сделает онлайн калькулятор. Он бесплатный и пользоваться им очень просто.



themechanic.ru

Калькулятор арматуры: расчёт веса, стоимости онлайн

Инструкция для онлайн калькулятора расчета арматуры

Калькулятор арматуры №1 незаменим, если нужно посчитать общую массу арматуры зная ее длину и диаметр. Такой расчет по длине будет выполнен из метров в тонны.

Укажите известные параметры:

Диаметр арматуры, значение введите в миллиметрах. Согласно ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций», ГОСТ 10884-94 «Сталь арматурная термомеханически упрочненная для железобетонных конструкций» и ДСТУ 3760:2006 возможно изготовление арматуры круглого сечения номинальным диаметром от 5.5 до 80 мм, и рельефной арматуры от 6 до 80 мм в диаметре. Стандартные диаметры, широко используемого армирующего проката следующие: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32 мм.

Стержни в длину, здесь введите протяженность арматуры в метрах. Стандартизированная длина находится в пределах 6-12 м, однако существует возможность заказа у производителя арматуры длины необходимой для Ваших целей.

Сколько нужно стержней. Укажите необходимое количество арматуры в штуках.

Стоимость за т. Введите цену тонны армирующего проката актуальную для Вашего региона.

Нажмите «Рассчитать».

Арматурный калькулятор посчитает общий вес (в кг) и длину арматуры (в метрах). Также Вы сможете узнать объем арматуры (м3), вес одного погонного метра и прутка арматуры. Расчет общей стоимости арматуры также будет произведен. Такие данные помогут правильно оценить потребности в автотранспорте для доставки и спецтехники для разгрузки, а также общего расхода арматуры.

Калькулятор арматуры №2 пригодится, если необходимо рассчитать длину арматуры при известной массе и диаметре.

Приведите значения параметров:

Диаметр арматуры, следует указать в миллиметрах.

Стержни в длину, введите значение в метрах.

Вся масса арматуры, здесь задайте общий вес проката.

Стоимость за т, укажите, сколько стоит тонна проката в Вашем регионе.

Нажмите «Рассчитать».

Калькулятор рассчитает общую длину т.н. погонаж (в метрах) и количество прутов арматуры (штук). Также Вы сможете узнать объем арматуры (м³), вес одного метра погонного и прутка арматуры. Также программа высчитает общую стоимость армирующего проката. Зная эти данные, Вы легко сможете заказать необходимую технику для подвоза и разгрузки арматуры.

perpendicular.pro

Как посчитать вес арматуры. Вес арматуры. ArmaturaSila.ru

Вес погонного метра арматуры. Как рассчитать, сколько весит погонный метр арматуры?

Расчет материалов на возведение здания, в том числе и фундамента, производится еще на стадии создания проекта. Потребители сталкиваются с тем, что строители измеряют количество необходимой арматуры в метрах погонных, а продается она на базах и в магазинах зачастую на килограммы и тонны.

По этой причине и приходится народу переводить метры в килограммы. Узнать вес погонного метра арматуры мы можем при помощи небольшой таблички, которая предлагается вашему вниманию.

Расчет веса погонного метра арматуры

Когда ее при себе нет, или ситуация нестандартная, на помощь приходят смекалка и знание двух формул:

V = 1м х (0,785 x Dа x Dа), (м3)
Вес арматуры = К х 7850, (кг/м3) ,

где Dа – это диаметр стержня арматуры,
7850 – удельный вес материала (кг/м3),
0,785 – постоянная величина (коэфициент).

Для наглядности давайте узнаем вес погонного метра арматуры 6 мм. Она часто встречается, поэтому эти данные будут в любом случае полезными.

V = 1м х (0,785 x 0,006 м x 0,006 м) = 0,00002826 м3 ,
Вес = 0,00002826 м3х 7850 кг/м3 =0,2218 кг (очень близкое значение к тому, что в таблице).

Узнав вес, найдем длину арматуры. Этот параметр зависит от параметров устройства вашей конструкции. А после умножаем длину на уже известный нам из формулы вес одного метра изделия, т.е. арматуры.

Полезно будет помнить о том, что насколько меньше диаметр, настолько большая длина арматуры заключена в одной тонне железа. Например, 40 мм диаметр дает нам 101,32 м длины, а 6 мм – 4504,5 м в одной тонне железа.

Вы уже купили арматуру? Тогда узнайте, как связать арматуру. дабы конструкция действительно была надежной.

Дата: 13/12/ Категория: Стройматериалы

Армирование фундамента: сколько нужно арматуры?

Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт» ) для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило. арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка. В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.

Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт. в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже #8212; 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт. на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.

Расчет количества арматуры для столбчатого фундамента

При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.

Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

Как рассчитать арматуру для фундамента

Фундамент, в который укладывается арматура, бывает ленточным, монолитным (плитным), свайно-ростверковым, столбчатым. В каждом случае используется различная схема армирования, поэтому рассчитать количество гладкого, рифленого прутка самостоятельно очень сложно.

Схема армирования бетона.

Проектировщики вычисляют диаметр прута, исходя из нагрузок на фундамент. Наибольшим спросом пользуется арматура:

• 8 мм #8211; деревянные, панельные, щитовые дома на непучнистых грунтах;
• 10 мм #8211; одноэтажные кирпичные коттеджи;
• 12 мм #8211; двух-, трехэтажные таунхаусы;
• 14 мм #8211; трехэтажные особняки с мансардами.

Схема армирования бетонного фундамента.

Наиболее распространена схема из двух горизонтальных рядов, связанных с поперечными горизонтальными, вертикальными кусками (простой расчет, отсутствие ошибок). Основная нагрузка приходится на длинномерные горизонтальные стержни, короткие пруты (поперечный, вертикальный) обеспечивают прочность среза, являются каркасом. Два стальных ребристых прута по низу, два таких же по верху обвязываются мягкой проволокой с вертикальными перемычками из гладкого прута через 80-30 см, вся эта конструкция заглубляется в бетон на 50-200 мм. Если правильно рассчитать арматуру каждого типа, значительно сократятся транспортные расходы, излишки материала будут минимальными.

Порядок расчета

Вычисления производятся проектировщиками исходя из размеров здания:

• к периметру добавляются длины внутренних стен;
• величина умножается на 4 (при стандартной схеме).

Таким способом можно считать количество погонных метров ребристой арматуры. Во время раскроя не всегда удается подобрать куски нужной длины. Соединяя отрезки, следует задавать нахлест больше 1 м. На практике каждый продольный хлыст имеет одно соединение.

Схема армирования фундамента из бетона.

Затем требуется рассчитать количество гладкого прутка (стойка, поперечная перемычка). Для этого длина фундамента, вычисленная в предыдущем действии, делится на 0,5 м, при этом определяется число «колец». Специалисты рекомендуют увеличивать получившуюся цифру на 10 %, всегда округлять результат в большую сторону. Однако полученных результатов не всегда достаточно для составления сметы, так как производители отпускают металлопрокат весом, а не метражом.

Плиты армируются ребристым прокатом в обоих направлениях, гладкие штыри используются лишь в качестве вертикальных стяжек.

Посчитать общую длину очень просто. Самостоятельный расчет потребует начальных знаний математики.

Читайте также: Правила армирования монолитной плиты перекрытия

Пересчет длины рифленой, гладкой арматуры в массу

Вес металлопроката регламентируется ГОСТами. Для перевода длины в массу достаточно свериться с таблицей, присутствующей на каждом складе. Нужно считать количество рифленки, гладкого проката, умножить каждую цифру на массу погонного метра. Для наиболее популярных материалов это:

• Ø8 мм #8211; 0,222 кг/м;
• Ø10 мм #8211; 0,395 кг/м;
• Ø12 мм #8211; 0,888 кг/м;
• Ø14 мм #8211; 1,21 кг/м.

Затем необходимо посчитать количество вязальной проволоки, поскольку сварка внутри бетона не допускается. Средний расход этого материала составляет 0,3 м на каждое пересечение. Это соответствует 50 г на каждый квадратный м сетки (расчет монолитно основания). При расходе арматуры для фундамента 6х6 м (ленточного) около 120 м, 98 м (ребристой, гладкой, соответственно) потребуется 74 кг мягкой вязальной проволоки. Для монолитного основания такого же размера, как показывает расчет, потребуется в семеро больше расходных материалов, зато сократится количество поперечного стержня.

Таблицы перевода массы в длину предназначены для того, чтобы на месте считать общий вес, отпускаемый в соответствии со сметой. Однако, продавцы делают расчет округляя цифры в сторону уменьшения, что приводит к увеличению бюджета строительства. Если неправильно посчитать общую длину, прибавится лишний рейс за этим расходным материалом, округление в сторону продавца на складе, транспортные расходы. Особенно актуально это для плитного (монолитного) основания, в котором нужно считать длину горизонтальных прутков на 200 мм короче размера будущего ж/б изделия. При изготовлении проекта профессионалами расчет расходных материалов прилагается в спецификации, смете.

Источники: http://prostostroy.com/ves-pogonnogo-metra-armatury-kak-rasschitat-skolko-vesit-pogonnyj-metr-armatury.html, http://podomostroim.ru/armirovanie-fundamenta-skolko-nuzhno-armatury/, http://1pobetonu.ru/armirovanie/kak-rasschitat-armaturu-dlya-fundamenta.html

Комментариев пока нет!

armaturasila.ru

Вес арматуры калькулятор онлайн

Попробуйте онлайн калькулятор расчета арматуры на нашем сайте – это быстро, просто и бесплатно. С его помощью, без усилий вы сможете произвести расчет веса арматуры по заведомо известной длине, или же наоборот, рассчитать количество метров арматуры по известной массе.

Расчет арматуры для фундамента с помощью калькулятора — принцип

Сервис kalk.pro станет отличным помощником в том числе и для определения количества и веса арматуры для различных типов фундаментов.

Калькулятор арматуры для ленточного фундамента точно такой же, как и для монолитной плиты. Принцип его действия крайне прост, он использует несколько переменных:

• Вес 1 метра арматуры, в килограммах;
• Диаметр стержней, в миллиметрах;
• Длина стержней, в метрах;
• Масса стержней, в килограммах.

Подставляя ваши значения, вы за пару кликов сможете узнать, сколько килограммов арматуры требуется для постройки дома, а значит, и сможете рассчитать, какой бюджет вам планировать при строительстве фундамента.

Расчет арматуры для постройки дома – это достаточно долгий и кропотливый процесс, потому что требует определенных знаний. Во-первых, вам нужно ответить на вопрос, какая арматура нужна для ленточного фундамента, а какая для монолитной плиты. Во-вторых, имея представление, о диаметре арматуры,нужно узнать, сколько метров вам потребуется в процессе отливки фундамента. С этими вопросами, вам лучше всего проконсультироваться со специалистами в данной области, ведь фундамент — это основа всего, и если вы совершите ошибку сейчас, то через некоторое время последствия могут быть крайне плачевными.

Наконец, после того, как вы получите значения, соответствующие нормативам, читайте дальше и узнаете — как рассчитать сколько арматуры нужно на фундамент?

Рассчитать количество арматуры, необходимое для отливки фундамента возможно двумя способами:

Вес арматуры калькулятор и таблицы теоретической массы

Вес стальной арматуры — величина справочная, точные значения лучше всего брать из соответствующих справочников ГОСТ. Чаще всего нужной таблицы веса арматуры, например 12, под рукой не оказывается, в таком случае вам поможет наш калькулятор. Масса 1 метра равна теоретической массе круга того же диаметра, и высчитывается по простой формуле m = D * D * Pi / 4 * ro, где ro — плотность материала, в данном случае 7850 кг/м3, D — номинальный диаметр. Вычисленный по данной формуле вес арматуры совпадает с номинальными значениями ГОСТ, но, е

vsjaarmatura.ru

Калькулятор расчета арматуры: вес, длина, стоимость

Инструкция для калькулятора расчета арматуры

Онлайн калькулятор позволяет выполнить расчет количества арматуры, которая используется для фундаментов и других изделий из бетона.

Калькулятор №1

Предоставляет возможность рассчитать общий объем арматурных стержней, их массу, вес одного прута и метра изделия, при помощи известных значений: длины и диаметра арматуры.

Калькулятор №2

Выполняет расчет общей массы и длину прутьев, количество и объем арматурных стержней, вес одной арматуры и одного метра изделия, а также стоимость этого материала. Используя известные параметры: общую массу и диаметр арматуры.

Производимый расчет будет основываться на массе 1 м³ металла в 7850 килограммах.

Рассчитываем количество арматуры для постройки дома

Перед началом строительных работ, необходимо в первую очередь правильно выполнить расчет требуемого количества стержней арматуры для постройки будущей основы для здания. Именно для этого предназначен наш онлайн калькулятор, который поможет быстро определить требуемые параметры. Вам необходимо будет, знать длину и вес одного прута, что позволит при помощи нашей программы рассчитать полную массу стрежней, их общую длину и количество. Благодаря полученным данным, Вы сможете оперативно и легко узнать, сколько для Вашего проекта понадобиться арматуры.

Расчет для различных монолитных основ

В первую очередь, чтобы приступить к подсчету, Вам необходимо точно знать будущий вид каркаса для Вашего дома. Всего представлено два самых популярных варианта: ленточный и плитный фундамент. Применение арматуры для ленточного, свайного, столбчатого, фундамента – надежная основа и залог долговечности и целостности Вашего дома.

Рассчитываем арматуры для плитной основы

Как правило, данный вид фундамента нашел широкое применение на пучинистых грунтах, где необходимо спроектировать массивные здания из кирпичей или бетона с массивными перекрытиями из железобетона. Для этого метода потребуется выполнить армирование будущей основы для дома. Выполняется в два яруса, каждый из которых будет состоять из двух уровней стрежней, располагающихся перпендикулярно относительно друг друга. Расчета арматуры для плиты сделан на нашем примере, каждая сторона которого равна 5 метров. Прутья в этом случае должны располагаться относительно друг друга на расстоянии примерно 20 сантиметров. Таким образом, получаем, что нам необходимо использовать 25 стержней для одной стороны.

На каждом крае плиты прутья не используем, согласно этого, остается 23 единицы на сторону.

После того, как мы определили количество арматуры, мы можем правильно рассчитать общую их длину.

Длина арматурного стержня не должна доставать до края каждой стороны примерно на 20 сантиметров.

Учитывая этот нюанс, получаем, что общая длина на одну сторону прутьев составляет всего 460 сантиметров. В нашем случае плита квадратичной формы, отсюда следует вывод, что поперечный аналогичный первому. Теперь нам необходимо выполнить расчет количества арматуры для соединения двух армированных поясов фундамента.

К примеру, между нашими поясами у нас расстояние 23 сантиметра. Отсюда можно определить, что длина одной перемычки будет составлять 25 сантиметров.

Важно! Два сантиметра, мы добавляем для надежного крепления арматуры.

Общее количество таких перемычек для нашего фундамента – 23 на один ряд, так как они будут устанавливаться на пересечении арматурных поясов в каждой ячейке. Когда мы определили все эти параметры, теперь можно перейти к дальнейшему расчету при помощи онлайн калькулятора.

Расчет арматурных стержней для ленточных монолитных основ

Данный вид основы для дома, нашел широкое применение на устойчивых грунтах, где планируется постройка тяжелого здания. Такой монолитный каркас выполняется из железобетонной или бетонной ленты, которая располагается под несущими основными стенами и по всему периметру постройки. Технология армирования ленточных фундаментов, выполняется также в два яруса, но ввиду особенности данной монолитной основы, стержней для его постройки потребуется гораздо меньше, что ведет к удешевлению проекта.

Процесс монтажа армированных прутьев аналогичен плитному фундаменту. Однако в этом случае, стержни, от угла здания оканчиваются на расстоянии 30-40 сантиметров. Также следует учесть, что все перемычки на 2-4 сантиметра должны выступать за арматуру, на которой она располагается. Далее выполняем расчет перемычек вертикального типа по той же методике, что при расчете требуемой длины прутьев для плитной основы.

Как в первом случае, так и во втором, запас арматуры должен составлять не менее 2-5% от расчетной величины.

o-builder.ru

Вес погонного метра арматуры. Как рассчитать, сколько весит погонный метр арматуры?

Расчет материалов на возведение здания, в том числе и фундамента, производится еще на стадии создания проекта. Потребители сталкиваются с тем, что строители измеряют количество необходимой арматуры в метрах погонных, а продается она на базах и в магазинах зачастую на килограммы и тонны.

По этой причине и приходится народу переводить метры в килограммы. Узнать вес погонного метра арматуры мы можем при помощи небольшой таблички, которая предлагается вашему вниманию.

Расчет веса погонного метра арматуры

Когда ее при себе нет, или ситуация нестандартная, на помощь приходят смекалка и знание двух формул:

V = 1м х (0,785 x Dа x Dа), (м3)
Вес арматуры = К х 7850, (кг/м3),

где Dа – это диаметр стержня арматуры,
7850 – удельный вес материала (кг/м3),
0,785 – постоянная величина (коэфициент).

Для наглядности давайте узнаем вес погонного метра арматуры 6 мм. Она часто встречается, поэтому эти данные будут в любом случае полезными.

V = 1м х (0,785 x 0,006 м x 0,006 м) = 0,00002826 м3,
Вес = 0,00002826 м3х 7850 кг/м3 =0,2218 кг (очень близкое значение к тому, что в таблице).

Узнав вес, найдем длину арматуры. Этот параметр зависит от параметров устройства вашей конструкции. А после умножаем длину на уже известный нам из формулы вес одного метра изделия, т.е. арматуры.

Полезно будет помнить о том, что насколько меньше диаметр, настолько большая длина арматуры заключена в одной тонне железа. Например, 40 мм диаметр дает нам 101,32 м длины, а 6 мм – 4504,5 м в одной тонне железа.

Вы уже купили арматуру? Тогда узнайте, как связать арматуру, дабы конструкция действительно была надежной.

prostostroy.com
