Расчет воздуховодов онлайн – тройников, отводов, переходов, врезок, …

Содержание

Расчет системы вентиляции, онлайн калькулятор

Онлайн-калькулятор расчета производительности вентиляции

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час. Важным показателем в системе является кратность воздухообмена. Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа. Кратность воздухообмена определяется СНиП и зависит от:

назначения помещения
количества оборудования
выделяющего тепло,
количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Расчет производительности по кратности воздухообмена

Методика расчета вентиляции по кратности:

L = n * S * Н, где:

L — необходимая производительность м³/ч;

n — кратность воздухообмена;
S — площадь помещения;
Н — высота помещения, м.

Расчет производительности вентиляции по количеству людей

Методика расчета производительности вентиляции по количеству людей:

L = N * Lнорм, где:

L — производительность м³/ч;
N — число людей в помещении;
Lн — нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м³/ч;
при офисной работе — 40 м³/ч;
при активной работе — 60 м³/ч.

Онлайн-калькулятор расчета системы вентиляции

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов: воздуховоды, распределители воздуха, фасонные изделия (переходники, повороты, разветвители.)

Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха. Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Расчет количества диффузоров

Методика расчета количества диффузоров

N = L / ( 2820 * V * d * d ), где

N — количество диффузоров, шт;
L — расход воздуха, м³/час;
V — скорость движения воздуха, м/сек;
d — диаметр диффузора, м.

Расчет количества решеток

Методика расчета количества решеток

N = L / ( 3600 * V * S ), где

N— количество решеток;
L — расход воздуха, м³/час;
V — скорость движения воздуха, м/сек;
S — площадь живого сечения решетки, м2.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов. Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Расчет мощности калорифера

Методика расчета мощности калорифера

Р = T * L * Сv / 1000, где:

Р — мощность прибора, кВт;
T — разница температур на выходе и входе системы, °С;
L — производительность м?/ч.
Cv — объемная теплоемкость воздуха = 0,336 Вт·ч/м?/°С.

Напряжение питания может быть однофазным 220 В или трехфазным 380 В. При мощности более 5 кВт желательно использование трехфазного подключения.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

Производительность по воздуху;
Мощность калорифера;
Рабочее давление, создаваемое вентилятором;
Скорость потока воздуха и площадь сечения воздуховодов;
Допустимый уровень шума.

sms161.ru

Аэродинамический расчет системы вентиляции онлайн

Расчет расхода воздуха по кратности (подробнее)

Площадь помещения, м²:

Высота помещения, м:

Кратность воздухообмена:

Расход воздуха: м³/с

Расчет расхода воздуха по количеству людей (подробнее)

Число людей в помещении:

Активность людей в помещении:
Спокойное состояние
Умеренная деятельность
Активная деятельность

Расход воздуха: м³/с

Расчет площади сечения воздуховода (подробнее)

Расход воздуха, м³/с:

Рекомендуемая скорость, м/с:

Площадь сечения воздуховода: м²

Стандартные размеры воздуховодов по площади сечения

: Прямоугольные воздуховоды

: Круглые воздуховоды

Расчет фактической скорости (подробнее)

Расход воздуха, м³/с:

Площадь сечения, м²:

Фактическая скорость воздуха: м/c

Расчет эквивалентного диаметра прямоугольного воздуховода

(подробнее)

Высота, м:

Ширина, м:

Эквивалентный диаметр: м

Расчет потребляемой мощности вентилятора (подробнее)

Расход воздуха, м³/с:

Давление воздуха, Па:

КПД вентилятора, %:

Потребляемая мощность: кВт

Расчет расхода воздуха по кратности

L = n * S * Н / 3600, где:

L – необходимая производительность м³/с;
n – кратность воздухообмена;
S – площадь помещения;
Н – высота помещения, м.

Расчет расхода воздуха по количеству людей

L = N * Lнорм / 3600, где:

L – производительность м³/с;
N – число людей в помещении;
Lн – нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м³/ч;

при офисной работе — 40 м³/ч;
при активной работе — 60 м³/ч.

Расчет площади сечения воздуховода

F = Q / Vрек где:

F – площадь сечения воздуховода, м²;
Q – расход воздуха м³/с;
Vрек – рекомендуемая скорость воздуха, м/с. (подбираем из таблицы)

Рекомендуемая скорость воздуха

Расчет фактической скорости

По площади F определяют диаметр D (для круглой формы) или высоту A и ширину B (для прямоугольной) воздуховода, м. Полученные величины округляют до ближайшего большего стандартного размера, т.е. Dст , Аст и Вст. Это делается для того, чтобы рассчитать фактическую скорость.

Vфакт = Q / Fфакт, где:

Vфакт – фактическая скорость воздуха, м/с;
Q – расход воздуха м³/с;
Fфакт – фактическая площадь сечения воздуховода, м².

Расчет эквивалентного диаметра прямоугольного воздуховода

DL = (2Aст * Bст) / (Aст + Bст), где:

DL – эквивалентный диаметр, м;
Aст – стандартная высота, м;
Bст – стандартная ширина, м.

Расчет потребляемой мощности вентилятора

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

9. Расчёт ТРОЙНИКА для круглого воздуховода

Диаметр главного воздуховода, D (мм)

Диаметр врезки, d (мм)

Толщина металла, t (мм)0,40,50,550,60,70,80,91,0

Тип металлаОц. стальНерж.сталь

Тип соединительных элементов на торцеФланецНиппельНет

Вес элемента, кг

Площадь поверхности, м.кв

Количество элементов

Стоимость элемента, грн.

Экспорт в спецификацию

Запись

scc.net.ua

Расчет скорости воздуха в воздуховоде

		Воздуховоды Онлайн калькулятор расчета воздуховодов для вентиляции		Расчет воздуховодов

Онлайн калькулятор расчёта эквивалентного сечения прямоугольного воздуховода и пропускной способности воздуховода:

Онлайн калькулятор расчёта эквивалентного сечения для воздуховода

Онлайн калькулятор определения допустимого расхода воздуха через воздуховод

Определение оптимальной скорости движения воздуха в воздуховоде

Для прямоугольного или квадратного сечения воздуховода сначала необходимо по калькулятору эквивалентного сечения перевести в круглое сечение. Второй калькулятор (определение допустимого расхода воздуха) позволяет вычислить расход по оптимальной скорости воздуха в воздуховоде, либо по технически необходимой скорости. Системы вентиляции для помещений с высокий уровнем комфорта должны обеспечивать движение воздуха в диапазоне 3-5 метров в секунду, технические или магистральные воздуховоды в подсобных помещениях могут проектироваться под 6-8 метров в секунду. Это допустимо, но приводит к появлению избыточного шума.

г. Ядрин, Республика Чувашия
Производство станков «Аксиома» и запорной арматуры высокого давления
по вопросам приобретения: электронная почта на официальном сайте «Станки Аксиома»
сделано в России

vozduhovody-krasnodar.ru

Онлайн калькулятор расчета приточно-вытяжной вентиляции

Вентиляция — это инженерная система, представляющая собой совокупность устройств и мероприятий, обеспечивающих комфортный воздухообмен и поддерживающих определенный температурно-влажностный режим в помещениях.

Расчет системы вентиляции онлайн калькулятором KALK.PRO позволяет узнать необходимую мощность (производительность) вентиляции по площади помещения и кратности воздухообмена. В результате, согласно нормативам, вы получите необходимую производительность вентиляции для заданных условий в м3/ч.

Единственный вопрос, который может возникнуть, что такое кратность воздухообмена ?

Кратность воздухообмена — это санитарный показатель, который используется для упрощенного расчета системы вентиляции. Он регламентируется СНиП 2.08.01-89 «Жилые здания» и СНиП 2.09.04-87 «Административные и бытовые здания». Выберите тип помещения, который вам подходит и подставьте значение в калькулятор вентиляции.

Кратность воздухообмена для жилых и технических помещений

Помещение	Кратность воздухообмена или количество удаляемого воздуха из помещения, м³/ч
Жилая комната квартир или общежитий	3 м³/ч на 1 м²
Кухня квартиры и общежития, кубовая: с электроплитами, с газовыми плитами	не менее 60 м³/ч при 2-комфорочных плитах, не менее 75 м³/ч при 3-комфорочных плитах, не менее 90 м³/ч при 4-комфорочных плитах
Сушильный шкаф для одежды и обуви в квартирах	30 м³/ч
Ванная	25
Уборная индивидуальная	25
Совмещенное помещение уборной и ванной	50
То же, с индивидуальным нагревом	50
Умывальная общая	0,5
Душевая общая	5
Уборная общая	50 м³/ч на 1 унитаз 25 м³/ч на 1 писсуар
Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	1,5
Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	1
Постирочная	7
Гладильная, сушильная в общежитиях	3
Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	0,5
Палата изолятора в общежитии	1
Машинное помещение лифтов	не менее 0,5
Мусоросборная камера	1

kalk.pro

Расчет воздухообмена по кратности: online калькулятор

Узнать воздухообмен в зависимости от кратности: расчет на специальном калькуляторе

Интенсивность воздухообмена измеряется его кратностью — это отношение объема подаваемого или удаляемого за 1 час воздуха к общей кубатуре помещения.

Нормативы по расчету кратности воздухообмена в системе вентиляции пропорционально зависимы от назначения конкретного помещения. К примеру, кратность воздухообмена в техническом помещении на горячем производстве значительно отличается от того же показателя в физической лаборатории или в плавательном бассейне.

Чтобы сделать расчет воздухообмена по кратности воспользуйтесь нашей онлайн программой.

Для магазинов

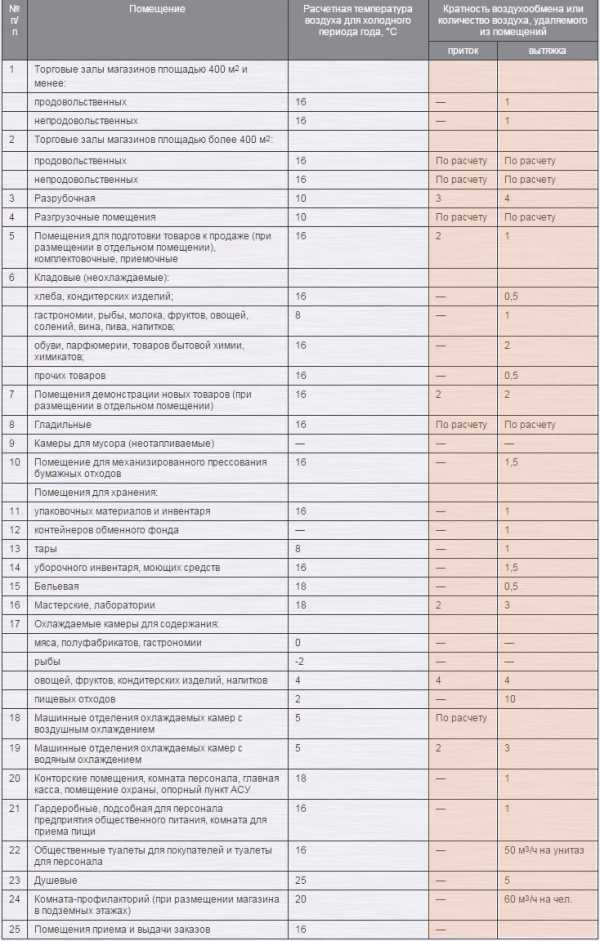

Таблица кратности воздухообмена для магазинов

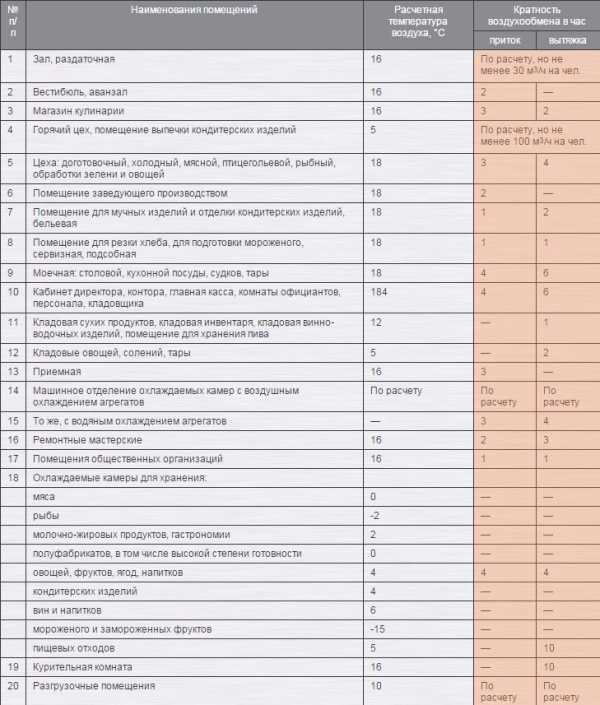

Помещения общественного питания

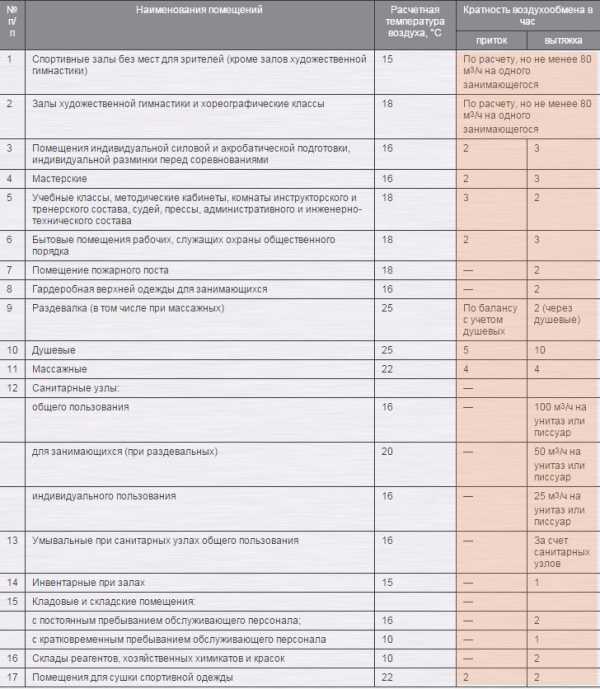

Кратность воздухообмена физкультурных учреждений

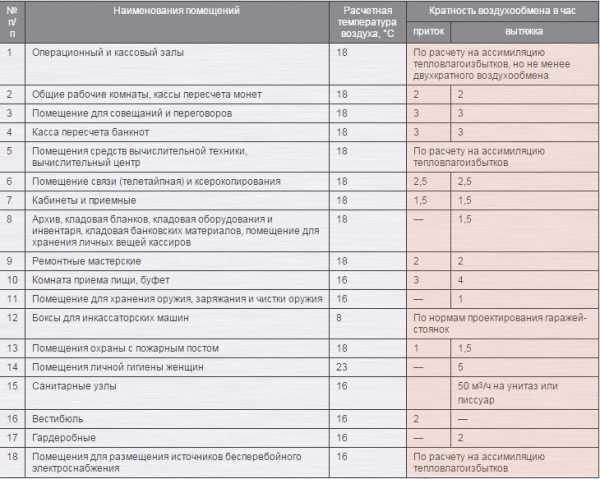

Финансовые учреждений

(1 голос, в среднем: 1 из 5)

pree.su

Калькулятор расчета вентиляции в частном доме и помещении онлайн

Расчет вентиляции по кратности(подробнее)

Площадь помещения, м²:

Высота помещения, м:

Кратность воздухообмена:

Необходимая производительность: м³/ч

Расчет вентиляции по количеству людей(подробнее)

Число людей в помещении:

Активность людей в помещении:
Спокойное состояние
Умеренная деятельность
Активная деятельность

Необходимая производительность: м³/ч

Расчет количества диффузоров(подробнее)

Расход воздуха, м³/ч:

Скорость движения воздуха, м/с:

Диаметр диффузора, м:

Необходимо диффузоров: шт

Расчет количества решеток(подробнее)

Расход воздуха, м³/ч:

Скорость движения воздуха, м/с:

Площадь живого сечения решетки, м²:

Необходимо решеток: шт

Расчет мощности калорифера(подробнее)

Производительность, м³/ч:

Разница температур на входе и выходе, ℃:

Необходимая мощность: кВт

Расчет вентиляции по кратности

L = n * S * Н, где:

L – необходимая производительность м3/ч;
n – кратность воздухообмена;
S – площадь помещения;
Н – высота помещения, м.

Определение производительности вентиляции по количеству людей

L = N * Lнорм, где:

L — производительность м3/ч;
N — число людей в помещении;
Lн — нормативный показатель потребления воздуха на одного человека составляющий:
при отдыхе — 20 м3/ч;
при офисной работе — 40 м3/ч;
при активной работе — 60 м3/ч.
