Расключение проходного выключателя: принцип действия
Сейчас цены на расход электроэнергии требуют от потребителей принятия мер для уменьшения этого расхода, причём в самых неожиданных местах. Примером может быть освещение в длинных коридорах. В каком бы он помещении не находился, за него полагается платить.
И если когда то, источник света оставался включённым, то сейчас считается нужным его выключить, но никто не будет бегать туда-сюда. Выход есть. Следует использовать схемы управления источниками света из нескольких мест.
В таком случае, источник света можно будет управлять при помощи нескольких выключателей, расположенных в разных точках используя расключение проходного выключателя. Но, для этого нужны специализированные приборы, которые следует называть проходными переключателями.
Эти приборы отличаются наличием большего количества контактов, следовательно, и устанавливаются они с помощью более трудноосуществимой схемы. Но результат этого стоит.
Выключатель проходной двойной
Проходной выключатель — это прибор, подключающийся с двух мест, который создан для переключения напряжения в электросетях, но который не справится с выключением электротоков короткого замыкания.
Главной разницей между обычными и проходными выключателями является наличие трёх точек соединения с переключающей деталью.
Из-за этой особенности, при помощи данного прибора можно оперировать с освещением из нескольких разных точек.
Сферы использования:
- На лестницах. Выключатели помещаются на разных участках лестницы, соответственно, освещением на лестнице можно оперировать на разных её уровнях, в начале и в конце подъёма или спуска.
- В комнатах отдыха. Установка производится в двух точках. Первая – в начале комнаты, вторая – возле места отдыха. Позволяет освещать комнату при входе в помещение и избавляться от него при непосредственном отдыхе.
- Освещение проходов. Помещаем на двух разных концах проходов, чтобы можно было включить и выключить освещение при прохождении в любую сторону.
- Частные сектора. При работе с наружными лампами и фонарями. Можно использовать несколько точек.
Внешний вид и принцип работы проходного выключателя
Три соединения в проходном выключателе
На передней части единственным различием между проходными и обычными выключателями будет маленький указатель в виде стрелки (вверх и вниз).
Собственно, на схематическом рисунке все различия хорошо видны.
Наличие всего двух соединений в обычных и трёх соединений в проходных, причём двое из них должны быть общими.
Работа выключателя зависит от изменения подключения к разным выходам, путём изменения рабочих положений.
Всего их два:
- Соединение входа с первым
- Соединение входа со вторым
Иных позиций не существует. На этом и базируется принцип работы. Из-за того, что переключение происходит при изменении позиций, считается, что стоит изменить название именно на «переключатели».
Если вы желаете убедиться в том, что имеете дело именно с проходным переключателем, следует осмотреть основную часть. На ней обязательно будет нарисовано схематическое определение изделия, на основе которого можно сделать вывод, с каким прибором вы имеете дело. На бракованных или некачественных переключателях таких схем нет.
Как выглядит переходной переключатель изнутри
В случае, если такая схема не обнаружена, следует осмотреть и сосчитать количество медных контактов, их количество должно быть равно трём. На дешёвых приборах местоположение клемм может быть изменено.
Тогда, для находки общего, нужно протестировать контакты между собой, когда сам выключатель будет в разных рабочих позициях. Делать это необходимо, во избежание короткого замыкания.
Для этой процедуры понадобиться специальное оборудование, которое даёт звуковой или световой сигнал, при взаимодействии с контактом. Также можно проверить на наличие короткого замыкания. Общим будет тот контакт, при котором короткое замыкание будет отсутствовать.
Для расключения проходного выключателя следует обращаться к профессионалу, но если вы всё же решились самостоятельно работать с прибором, то настоятельно рекомендуем просмотреть ряд обучающих видео о данных процедурах.
Схематическая сторона расключения проходного выключателя с двух мест
В этой части статьи мы опишем схему расключения проходного выключателя с двух мест. Полярности крепятся сразу к источнику света. На выход первого места подаётся фаза, второй же соединяется с открытым проводом, затем выходы должны соединяться между собой.
Из вышеописанной схемы, становится ясен, принцип работы проходного выключателя. Источник света будет включаться, и выключаться путём нажатия на любую из частей устройства. Данный процесс будет успешным, благодаря разрыву и соединению цепи в разных местах.
Работа с проводкой на проходных выключателях
Если работать с комнатной проводкой, то прокладывать их нужно параллельно друг другу, нигде не пересекая и не создавая опасных позиций, противоречащих технике безопасности. По последним сводам, они обязаны размещаться не ниже 15 сантиметров от потолка.
Их можно помещать в защитные ёмкости, а не просто вшивать в стену. Это создаёт дополнительное удобство при починке. Скрутки лучше не делать, но при необходимости их следует обработать паяльником, а затем заизолировать.
Расключение проходного выключателя с трех мест
Для расключения проходного выключателя с трёх мест, следует приобрести также третий переключатель, который должен быть перекрёстным. В отличии от обычных, у него будет по два отверстия для входа и выхода.
Соответственно, он переключает не один, а сразу два контакта за раз. Сам он должен быть расположен в цепи между первым и вторым выключателями, и принимать оба их контакта.
Схематическое описание работы с тремя позициями
С помощью ряда простых действий можно создать нужную нам цепь:
- Земля соединяется сразу на прибор, который послужит источником света.
- Фаза будет присоединена к любому проходному выключателю.
- Второй выключатель принимает входом свободный провод.
- Выходы первого трёхточечного переключателя соединяются с входом четырёхточечного перекрёстного выключателя.
- Выходы второго трёхточечного переключателя следует присоединять на второй вход четырёхточечного перекрёстного выключателя.
Для большей уверенности в своих действиях следует найти дополнительную схему, описывающую эти же действия, но уже в плоскости корпусов.
Особенности проводки при эксплуатации источника света из трёх разных точек
Стандарты, необходимые для соблюдения техники безопасности остаются такими же, как и при установке проводки с наличием двух точек. Главной особенностью будет факт, что перекрёстный четырёхточечный выключатель будет в центре. Это же касается любой цепи с большим количеством точек.
Особенности и схема при подключении двухклавишного проходного переключателя
Для того, чтобы работать сразу с несколькими источниками света с одной точки используются проходные выключатели с двумя кнопками. Такие приборы оснащены шестью контактами. Диагностика данных устройств отличается от диагностики обычных выключателей только проверкой большего количества контактов.
Подключение данного типа приборов также отличается всего лишь количеством проводов и контактов. Следовательно, фазу подавать нужно на все входы одного переключателя, а с другого прибора уходить будет вдвое больше проводов, для всех источников света соответственно.
Схема подключения проходного выключателя
Особенности работы во время подключения двухклавишных переключателей
При необходимости создания управления двумя лампами из нескольких разных позиций, следует размещать на каждой позиции по два четырёхточечных выключателя, так как не существует двухклавишных перекрёстных переключателей.
В данной ситуации первая пара подключается к первому перекрёстку, а другая – на второй. В некоторых случаях они могут быть соединены между собой. На последний переходной выключатель подключаются все выходы из четырёхточечных перекрёстных переключателей.
Общие стандарты установки
Общих правил и сводов, которые могли бы что-либо запретить или предусмотреть, поэтому при установке и расположении переключателей в разных местах нет. Существуют только ограничения для размещения проводки в комнатах с опасными условиями эксплуатации, таких как ванные комнаты.
Есть два типажа стандартов для установки выключателей:
- Стандарт, принятый в СССР, который предписывает расположение выключателей на высоте 150-170 сантиметров от пола
- Европейская норма, предусматривающая расположение выключателей на высоте от восьмидесяти до ста сантиметров.
В общих чертах, выключатели следует располагать в местах, удобных для использования всеми членами семьи. Обычно, за негласное правило берётся отмечать положение выключателей на уровне опущенной руки, то есть так, чтобы до них могли дотянуться и дети и взрослые.
Это значительно повышает уровень комфорта – взрослым не придётся каждый раз включать свет в туалете или в детской комнате, ребёнок будет способен это сделать сам.
Как подключить проходной выключатель — представлено на видео:
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.
foxremont.com
Схема подключения проходного выключателя
Сегодня проходные выключатели пользуются большим спросом, так как создают определенные удобства в управлении освещением. Они позволяют включать и выключать свет в помещении из разных мест. Внешним видом они похожи на обычные выключатели, но существенно отличается их схема подключения. Данная статья поможет вам самостоятельно подключить проходной выключатель у себя дома. Здесь вы найдете подробные схемы, разные варианты прокладки проводов и соответствующие рекомендации.
Проходные выключатели как и обычные устанавливаются в стандартные круглые коробки, поэтому тут вопросов не возникает.
Проходной выключатель или его еще называют перекидным выключателем имеет три контакта подключения. Это один для приходящего фазного проводника. Обычно он маркируется на корпусе буквой «L». Два других контакта обозначаются «1» и «2» и предназначены для подключения отходящих проводников.
Проходной выключатель представляет собой перекидной контакт. Тут, в любом положении всегда замкнут один из его контактов, в отличии от обычного выключателя, где контакты замыкаются или размыкаются. В нем при нажатии на клавишу происходит переключение на другой контакт. При повторном нажатии клавиши происходит обратное переключение на первый контакт.
Далее для вас я подготовил картинки, чтобы наглядно показать суть работы проходного выключателя.
Ниже представлена простая схема внутренних контактов. Тут становится сразу видно, что фаза «L» замыкается на контакт «1» и при нажатии клавиши переключается на контакт «2».
Далее представлена простая схема уже с двумя перекидными выключателями. Тут клавиши у обоих выключателей находятся в одинаковом положении. Красные линии обозначают провода и контакты с наличием фазы, а синие без напряжения. Здесь видно, что сейчас цепь из контактов разомкнута и фаза не поступает на светильник.
Подходим мы к первому проходному выключателю, нажимаем его клавишу и видим, что его контакт перекинулся на провод «2». Цепь замкнулась и лампочка загорелась.
Проходим через длинный коридор и теперь нам нужно выключить свет. Для этого нажимаем клавишу второго проходного выключателя, установленного в его дальней части. У него контакт перекидывается на провод «1» и цепь размыкается. Лампочка гаснет. Можем смело идти дальше делать свои дела.
Теперь пришла домой супруга и ей нужно включить свет в коридоре. Она нажимает клавишу первого перекидного выключателя. Тут перекидывается контакт на провод «1» и цепь снова замыкается.
Затем она прошла через коридор, нажимает клавишу второго выключателя и свет гаснет. Эти действия могут происходить по кругу до бесконечности и в любой последовательности.
Далее я подготовил небольшой мультик ))), где показана работа двух проходных выключателей. Посмотрите на следующую схему внимательнее и подольше. Она начнет меняться. Нравится?
Схема подключения проходного выключателя
Суть схемы управления освещением с помощью проходных выключателей заключается в следующем. От питающей распределительной коробки или от щитка рабочий нулевой и рабочий заземляющий проводники идут сразу к светильнику. А вот фазный проводник, прежде чем попасть на светильник, должен пройти через оба проходных выключателя.
Ниже представлена типовая схема подключения проходного выключателя. Тут от распредкоробки необходимо проложить три 3-х жильных кабеля: это один к светильнику по потолку, второй к первому выключателю вниз по стене и третий ко второму выключателю по потолку и затем вниз по стене. Уже в распредкоробке произвести соединение нужных проводов друг с другом. На схеме красные толстые точки это скрутки (соединения) проводов. Расписывать отдельно по каждому проводку тут не буду, так как все понятно по схеме. Но если вам что-то не понятно, то пишите в комментариях и я попробую более подробно это рассказать.
Следующая схема подключения проходного выключателя немного отличается от предыдущей и имеет право на жизнь. Она актуальна если вы дома меняете полы и заливаете новую стяжку. Тут можно 2-жильный провод от распредкоробки и одножильный провод от второго выключателя проложить к светильнику по потолку. Провод, соединяющий оба перекидных выключателей, можно проложить по полу. Иногда такая схема становится предпочтительней, так как потолку бывает сложно прятать провода и необходимо проложить их там в минимальном количестве. тут вообще в распредкоробке будет всего три скрутки.
Вот и все проходные выключатели у нас подключены.
А вам понравилась данная статья и предложенные схемы? Пожалуйста напишите это в комментариях. Если понравилась и стала полезной, то буду дальше работать над сайтом и оформлять статьи таким же способом.
Не забываем улыбаться:
Вчера на лекции нетрезвый профессор показывал электромагнитные волны.
Половина студентов их увидела…
sam-sebe-electric.ru
Схема подключения проходного выключателя | Советы электрика

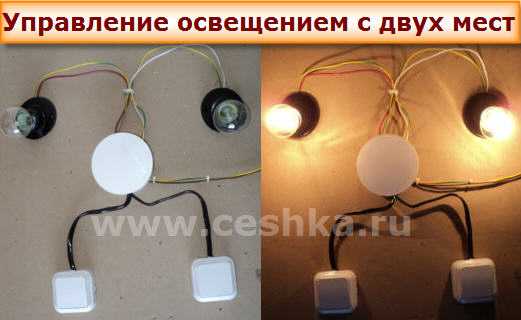

Очень интересная я считаю тема- управление освещением с двух мест.
Представьте: заходите в дом, включаете свет в коридоре, затем поднимаетесь на второй этаж и выключаете свет оттуда. То есть опускаться вниз что бы выключить свет не надо! Очень удобно, но как это сделать?
Для этого существуют специальные переключатели или правильно сказать- проходные выключатели.
Что бы это сделать- надо знать схему подключения проходного выключателя.
Сейчас я расскажу и покажу как подключить проходной выключатель и собрать его схему в распредкоробке.
Честно говоря раньше я практически не встречал на практике проходные выключатели.
Нет, конечно я знал что они есть и существуют, помню даже в школе в 8 классе на уроке физики проходили схему их подключения, но вот “вживую” видел я управление освещением с двух мест очень редко.
Сейчас люди стали все чаще применять проходные выключатели да и я сам частенько советую клиентам сделать
Не везде конечно, но например на лестничной площадке или в длинном коридоре такое применение очень удобно.
Внешне проходные выключатели совершенно не отличаются от одноклавишных выключателей, разнит из только внутреннее устройство.
Если простой выключатель замыкает и размыкает электрическую цепь, то проходной выключатель переключает (не размыкает!) электрическую цепь с одного выхода на другой.

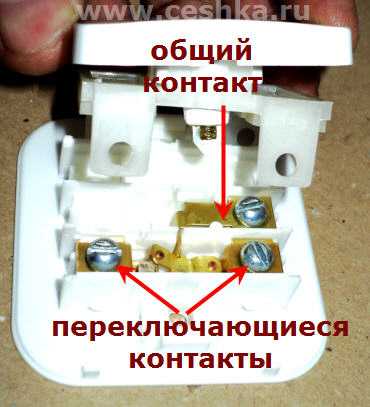

Всего выходных зажимов у переключателя три- один общий, второй и третий- выходы.
