Ворота распашные из профнастила — Всё о воротах и заборе

Изготавливаем ворота своими руками: фото, видео и чертежи

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция. представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

сравнительно невысокая стоимость профлиста;
простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
длительный эксплуатационный ресурс и простота в уходе;
многофункциональность материала;
привлекательный внешний вид окрашенного профнастила.

Если рассматривать

недостатки такого материала. то хочется выделить следующие проблемы:

для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

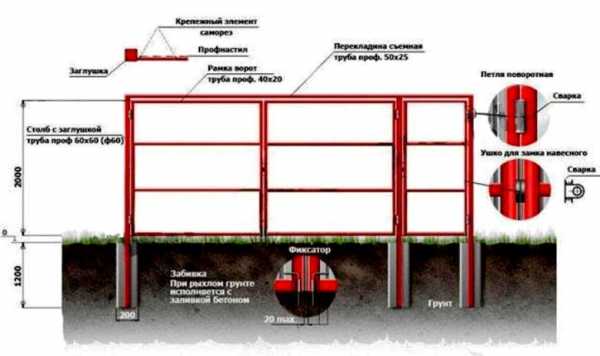

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля

или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли. чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

профлисты для створок и трубы для опор;

уголки или трубы для создания рёбер жёсткости;
профилированная труба или металлический квадрат для каркаса;
грунтовка и лакокрасочные материалы;
затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

капроновый строительный шнур;
сварочный аппарат;
молот;
электродрель и шуруповёрт;
электроболгарка;
ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить

ряд несложных действий .

Металлические опоры обрабатываются грунтовкой и вскрываются краской.
В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
На дне ямы обустраивается подушка из щебёнки и песка.
Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
Опоры выравниваются по отвесу и заливаются бетоном .

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
Рама складывается на ровной поверхности и прихватывается сваркой.

Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
После внесения корректировок каркас обваривается окончательно.
В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
К каркасу привариваются две поперечины.
Согласно составленному чертежу на свои места привариваются навесы и засовы.
Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки

без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

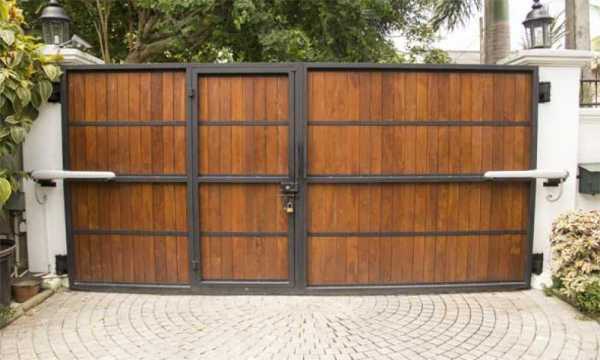

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления. электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение .

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

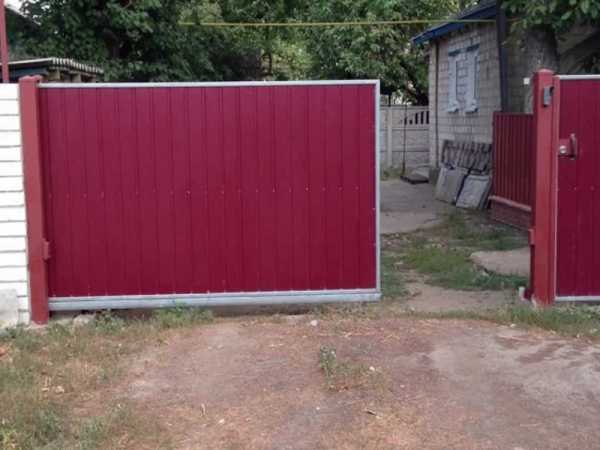

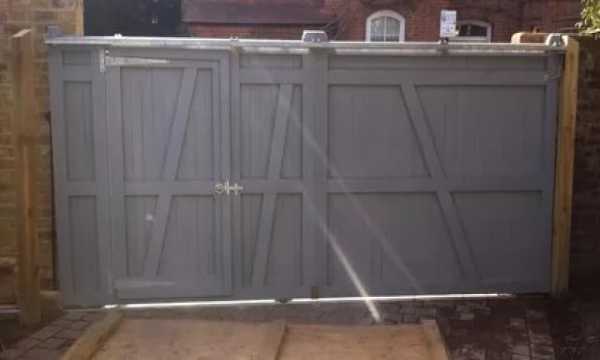

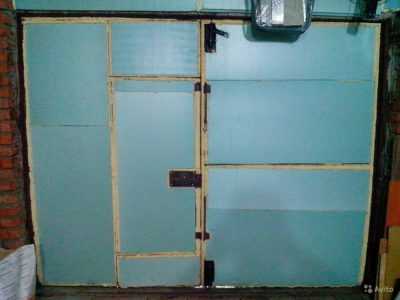

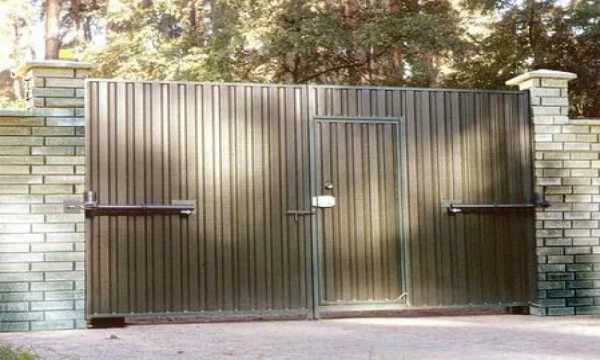

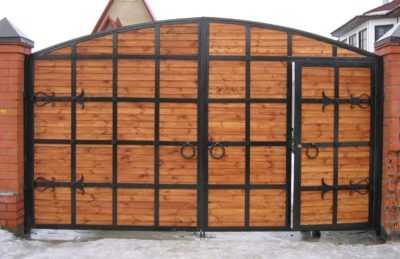

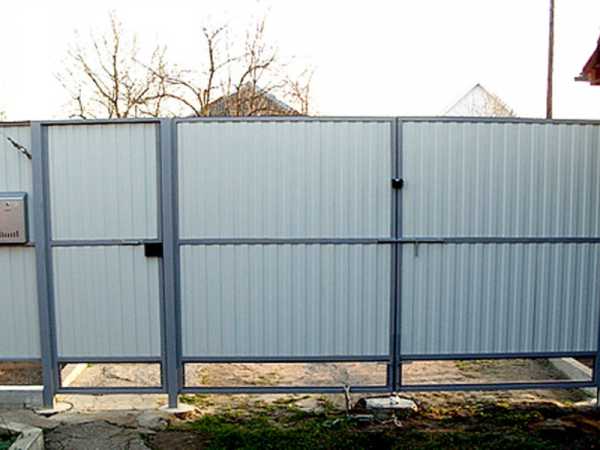

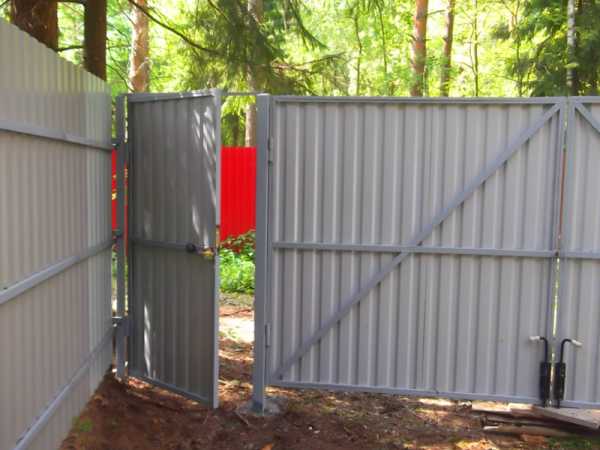

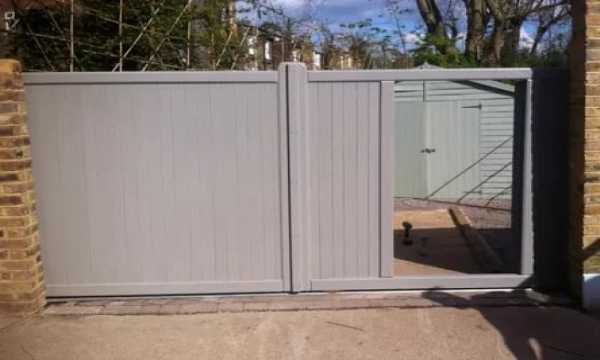

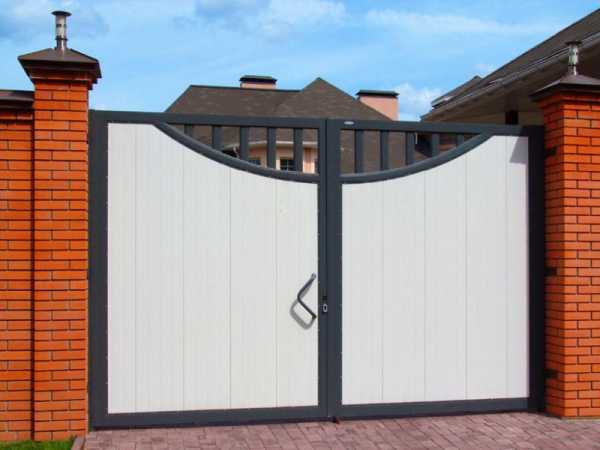

Несколько примеров готовых ворот

Делаем сами уличные ворота

В настоящее время существует множество конструкций ворот, а также материалов, из которых их делают. Мы рассмотрим ворота распашные из профнастила. Для таких ворот, если их правильно делать, надо учитывать достаточно много важных моментов:

Достаточно ли места для их раскрывания;
Распахивать ворота на улицу или во двор;
Какой вариант лучше оградит от проникновения с дурными намерениями;
Выбрать материал для опорных столбов;
Выбрать материал для рамы;
Подобрать фурнитуру и запоры.

Распахивающиеся ворота из профнастила

Имея нужные материалы и инструменты, можете не сомневаться, что распашные ворота из профнастила своими руками сделать вполне возможно.

Преимущества и недостатки воротных створок из профнастила

К преимуществам створок из профнастила относятся:

Простой монтаж, который не трудно осуществить своими руками;
Небольшой вес створок, при установке не придётся приглашать строительную технику для подъёма;
Современный, правда, строгий дизайн, который можно впоследствии дополнить коваными элементами;
Практичность, отличные эксплуатационные качества, функциональность, длительность эксплуатации;
Получается что у распашных ворот единственный недостаток, это необходимость оставлять свободным пространство для раскрытия воротных створ.

Подготовка к сборке створок ворот

Действия по сооружению ворот начинаются с составления чертежа будущего сооружения. Для вас схема распашных ворот из профнастила будет собственным проектом, и в итоге Вы будете гордиться своим трудом. Чертёж должен приблизительно выглядеть так:

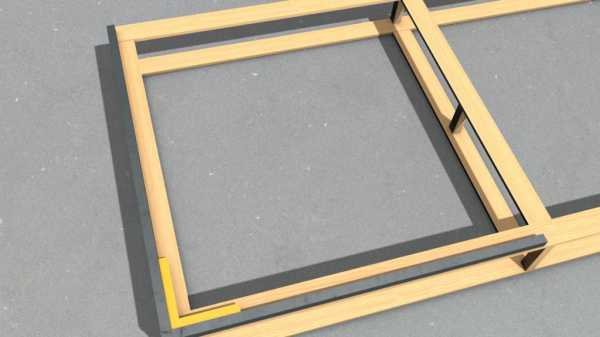

Схема рамы под профнастил

На чертеже проставьте точные размеры ваших ворот. От точности измерений зависит весь ваш последующий труд. К тому же должны быть указаны места установки навесных петель, запорных устройств и фиксаторов, воротных створ.

Самой сложной работой в сооружении ворот для новичков в сварном деле будет сам процесс варки металлических элементов, для этого надо сначала потренироваться на ненужных обрезках арматуры.

Материалы, требующиеся для сборки створок

В подготовку к монтажу распахивающихся ворот входит приобретение материалов. Прежде всего, это профилированные трубы или швеллера 100х100мм, необходимые в качестве опорных столбов. Для стоек, на которых будут крепиться петли, применяется профильная труба 60х30 мм сечения. Для установки столбов потребуется некоторое количество гравия, песка и цемента. Трубы с размерами 40х20, 50х50, 60х30 мм потребуются для создания рам и каркасов воротных створок.

Для заборов и ворот рекомендуется брать профнастил сортов С8, С20, С21.

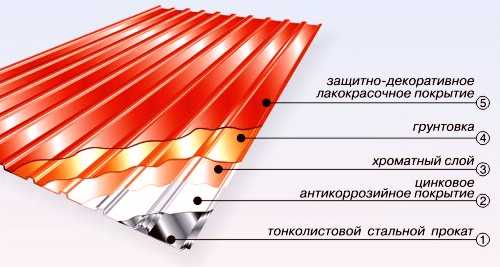

Структурное строение профнастила

Именно эти сорта профнастила используют для обшивки створок и калиток. Сегодня на рынке представлены многие варианты профнастила, они отличаются по размерам и типу волны, оттенку цвета и толщине листа.

Следует знать! Лучше приобретать не просто оцинкованные листы железа, а материал, покрытый полимерным слоем, который долговременно и надёжно защищает от коррозии.

Кроме обшивки, необходимо приобрести закладные для петель, ими могут быть металлические уголки и сами петли, количество которых зависит от веса ворот, их высоты и размера. Также нужны крепёжные детали в виде стальных заклепок и саморезов. Еще потребуется грунтовка для металла, замок и фурнитура.

Инструменты, необходимые при монтаже створок

Для работы по созданию распашных ворот по собственному проекту понадобятся инструменты:

Лопата;
Устройство для замешивания бетона;
Болгарка;
Шуруповерт;
Сварочный аппарат;
Грунтовка для металла.

Установка опорных воротных столбов

Монтаж начинается с установки опорных столбов. В земле, где устанавливают столбы, выкапывают или пробуривают углубления глубиной в 1,5 м, на дне насыпают подушку из щебня и песка.

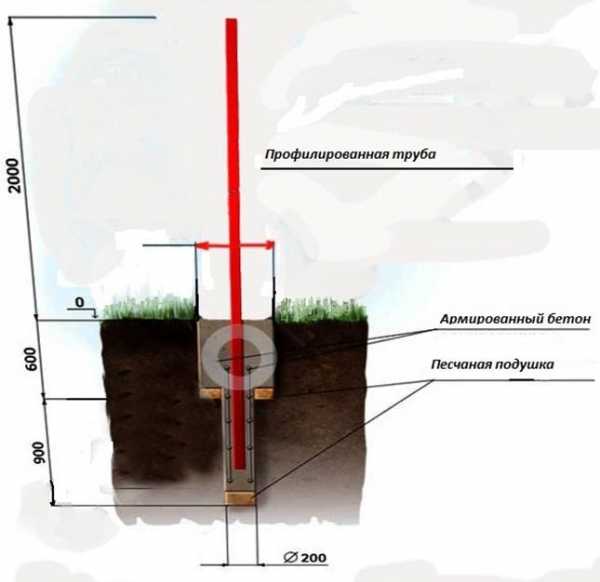

Правильная установка металлических столбов

Затем на подготовленное дно устанавливают столбы и закладывают арматуру для большей устойчивости. Всё это выравнивают строительным уровнем и заливают бетоном. Чтобы при застывании бетона опоры не покосились, надо подпереть их хотя бы деревянными досками. Трубу, которая будет в дальнейшем служить столбом, перед установкой очищают от ржавчины и покрывают защитными средствами от сырости и возникновения ржавчины. Кроме того, если вы планируете устанавливать автоматику на воротах, то имеет смысл сделать закладку кабеля и питающих проводов и поместить закладную для створок и крепления автоматики.

Следует знать! На полное затвердевание бетона потребуется по правилам минимум две недели, но лучше больше.

Сборка створок распашных ворот

В то время, пока застывает бетон, занимаются сборкой панелей створок ворот. Прежде всего трубы раскраивают на требуемые отрезки. На ровном горизонтальном пространстве сваривают раму и каркас. Начинается всё с прихватывания сваркой элементов, а после измерений и уточнений сваривают элементы основательно.

Виды соединений элементов конструкции

Во время сварки нельзя допускать оплошностей, так как переделка придаст изделию неряшливый вид. Рама не должна иметь перекосов, поэтому её делают ровной поверхности. Каркасные диагонали прямоугольника должны быть совершенно одинаковыми. Это является залогом того, что ни один из четырёх углов не приподнимется над плоской поверхностью.

Вид рамы готовой к покраске

Все сварные швы должны быть выполнены качественно, без малейших отверстий, потому что вода не должна попадать во внутреннюю полость трубы, что может привести к разрушению трубы из-за расширения воды при замерзании.

Сначала сваривается рама, то есть внешний контур. Иногда сваривается рама во весь проём, а потом строго посередине привариваются боковые грани, которые станут местом стыка створ ворот. Верхние и нижние трубы разрезаются, а отверстия тщательно завариваются. Затем создаётся внутренний каркас, который приваривают к внешней раме не сплошным швом, а проваривают полоски в шахматном порядке. Такой способ соединения придаёт дополнительную жесткость изделию.

Установка запорных устройств и петель

Для въездных ворот рекомендуют устанавливать модели замков:

Врезные, для них приваривают специальные закладные в раме створ;
Накладные, закрепляют на поверхности воротного полотна;
Магнитные, обеспечивают большую надежность срабатывания.

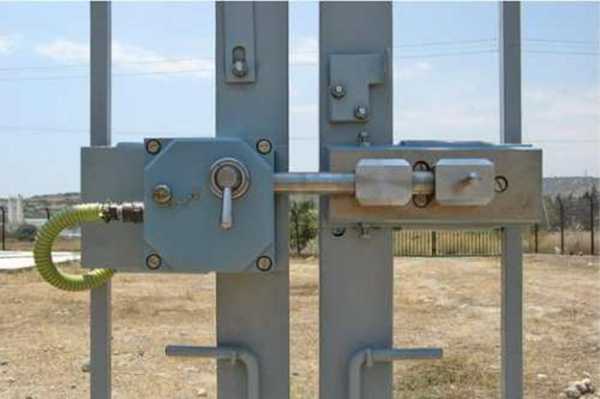

Замок для ворот

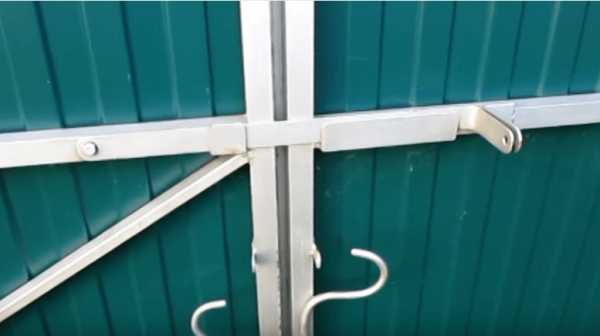

Изнутри часто устанавливают обычные засовы, которые надёжнее всего закрывают ворота. Ещё при составлении проекта стоит подумать о способе защиты замка от попадания дождя, снега и обледенения. В размеченных местах приваривают навесные петли в нужном количестве, чтобы створы двигались легко, свободно, без трения и скрежета.

После всех этих действий со швов снимают окалину, отшлифовывают, доводя поверхность швов до абсолютной ровности. Затем растворителем очищают от жирных веществ и покрывают грунтовкой. После полного высыхания грунтованной поверхности её покрывают антикоррозионной краской или эмалью.

Обшивка распашных створок профнастилом

Обшивку рам производят аккуратно, для крепежа применяют саморезы. Крепления делаются только в углубления волны листа, расстояния между ними должно быть не большим, чтобы прочность створки была гарантирована, она должна выдерживать ветровые нагрузки и вес профнастила.

Схема распахивающихся ворот из профнастила

Автоматика, запланированная вами, устанавливается строго по инструкции, прилагаемой к выбранному вами электроприводу. При установке её не забывайте правил электробезопасности.

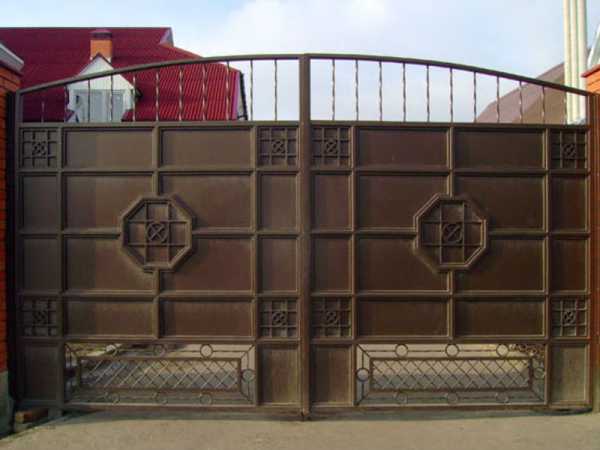

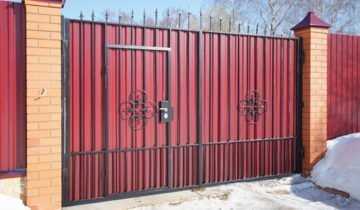

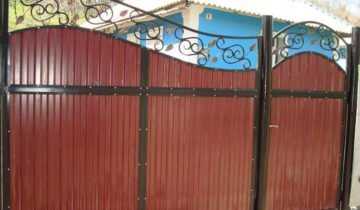

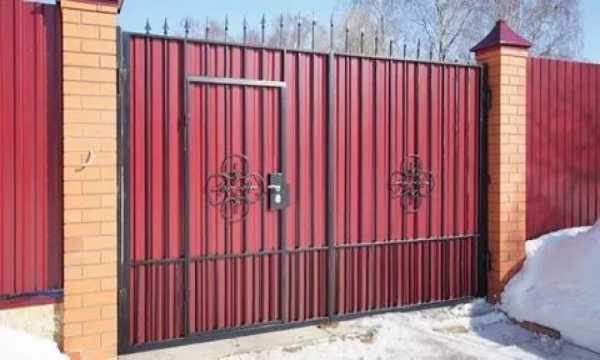

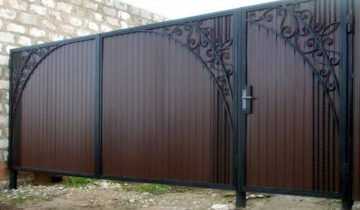

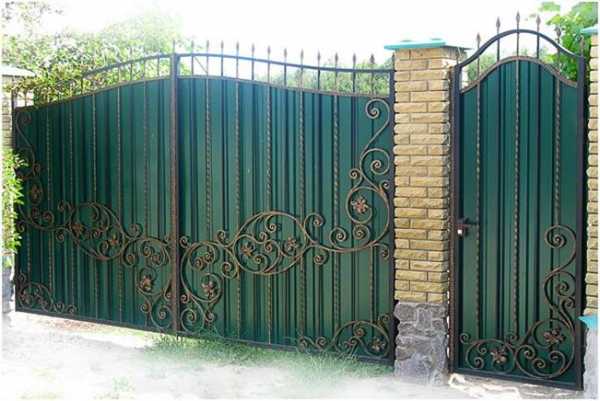

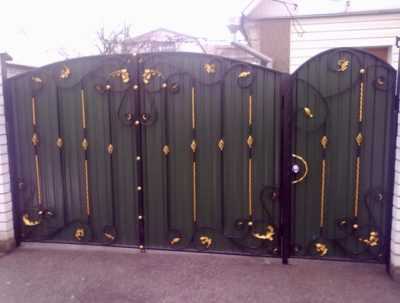

Ворота из профнастила с элементами ковки

Распахивающиеся ворота из профнастила, собранные своими руками, имеют привлекательный вид. Они очень прочные, надежные, и имеют длительный срок эксплуатации. Простота конструкции позволяет улучшать и украшать их внешний вид добавлением кованых элементов.

Изготовление распахивающихся ворот

Правильный монтаж ворот Самодельные гаражные распашные ворота Простые ворота для загородного жилья Изготовление и установка распашной конструкции въезда Автоматизируем самостоятельно двустворные ворота

Владимир К. says:

28.01.2017 в 10:56

Главным плюсом распашных ворот из профнастила есть их не большой вес, по сравнению с воротами из другого материала. Соглашусь с тем, что работать с профнастилом намного легче, чем с другими материалами, и результат работы получится прекрасным. Только для этого всего надо хорошо продумать, и правильно сказано на счет чертежа. Он должен быть по максимуму точным. Знаю это, поскольку недавно делал такие ворота, могу с уверенностью сказать, что если делать так как описано в статье, то все получиться отлично.

24.01.2017 в 03:36

На первый взгляд — сделать ворота своими силами почти нереально. Вот так и мне все говорили. А я подумал:» не мужик, что-ли?». Благо в интернете есть масса информации, нашел нужные видео и дело пошло. Большая трудность возникла при сварке и установке рам и каркаса ворот- первый раз вообще испортил конструкцию. В итоге распахивающиеся ворота из профнастила получились очень даже ничего! Главное-этот материал прочный, качественный и прослужит много лет

Добавить комментарий Отменить ответ

Ворота из профнастила: как сделать своими руками

В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

Преимущества профнастила

Из большого количества преимуществ перед другими материалами для ворот выделим основные

Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
Внешний привлекательный вид. Сочетаемость с забором из любого материала.
Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
Сравнительно небольшая цена.

Фотогарея: различные конструкции ворот из профнастила

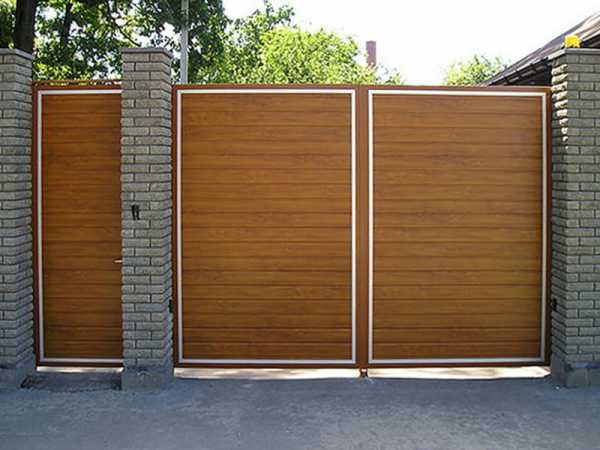

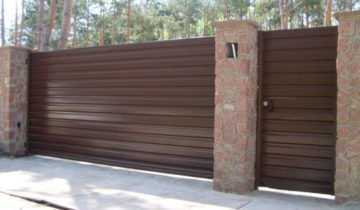

Распашные ворота с одной створкой и калиткой Распашные ворота с калиткой в створке ворот Откатные ворота с каменными столбиками Откатные ворота с металлическими столбиками Распашные ворота с кирпичными столбами Откатные ворота с кирпичными столбиками Распашные ворота с кованными элементами и калиткой

Проектирование

Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

Существуют две схемы открывания въездных ворот, распашная и сдвижная.

Распашная — наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

Сдвижная (откатная) — немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

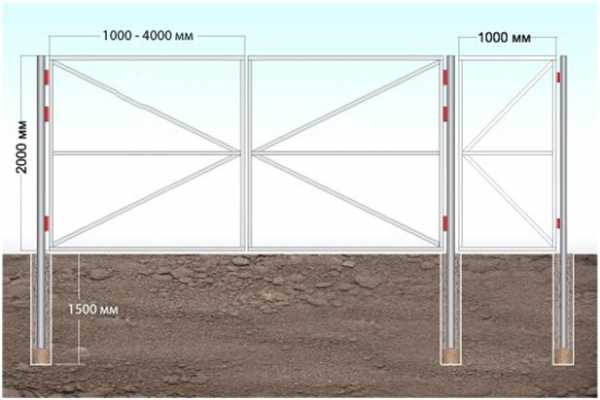

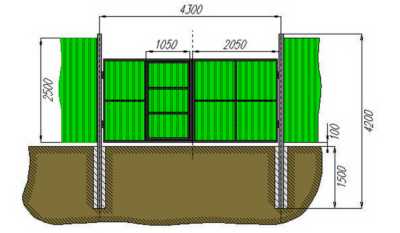

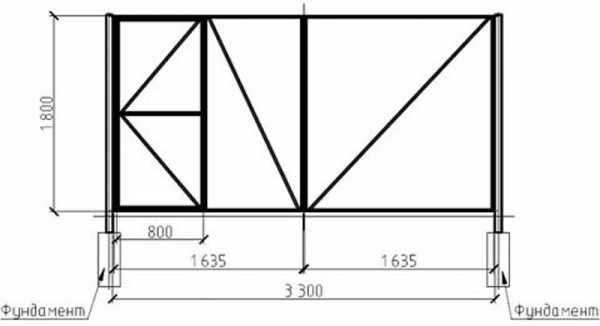

Чертёж распашных ворот с калиткой

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
Профнастил размерами 3,4*1,9 м.
Профильная труба для опорных столбов сечением 60*60*2 мм
Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
Самроезы, заклёпки.
Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
Гвозди.

Необходимый инструмент

Сварочный аппарат.
Болгарка с отрезным и шлифовочным кругами.
Шуруповёрт или заклёпочник.
Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
Средства защиты глаз и рук.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

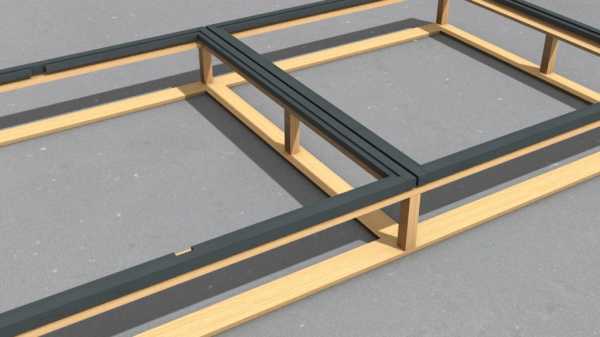

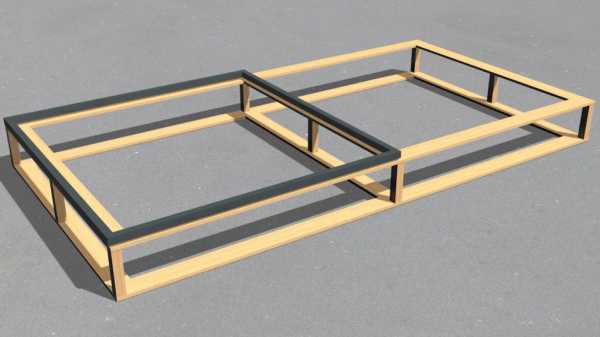

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт. 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт. 1,72 — 6 шт. 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

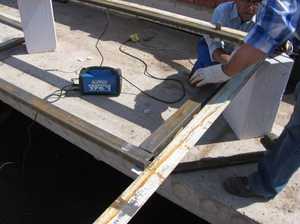

Сварка первых элементов рамы на стапеле

Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

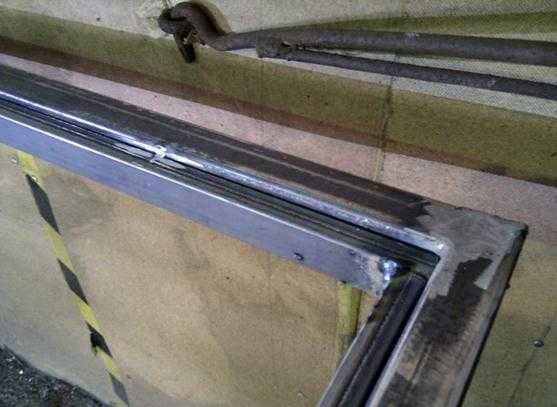

Готовая рама одной створки

Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

Сварка внутреннего каркаса ворот

Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

Сваренные створки ворот

Вырезаем косынки из листовой стали, в виде прямоугольного треугольника с размерами сторон 10 см. Прямые углы без раскосов усиливаем металлическими косынками, приваривая их к внутренним углам каркаса.

Приваривание косынок к прямым углам каркаса

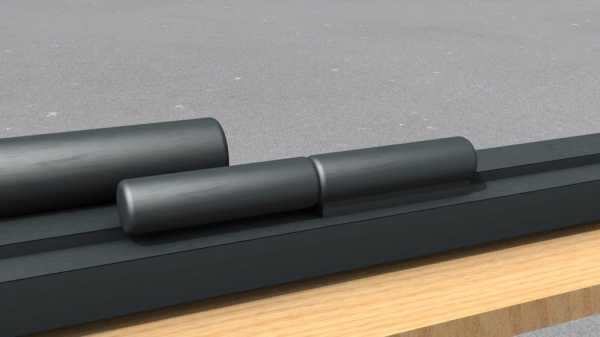

Теперь определимся с петлями для ворот. Для открытия створок на 120 градусов и минимизации зазора между створкой и опорным столбом петли привариваются к ребру профильной трубы в сторону открывания. Для достижения соосности, можно воспользоваться трубой внутренним диаметром равным диаметру петель. Здесь уже стоит воспользоваться услугами помощника который будет держать это приспособление с петлями точно там, где планировалось. Сначала прихватываем одну петлю, снимаем трубку с неё, вставляем вторую петлю и визуально прицеливаясь по первой петле прихватываем её. По аналогии крепим петли ко второй створке.

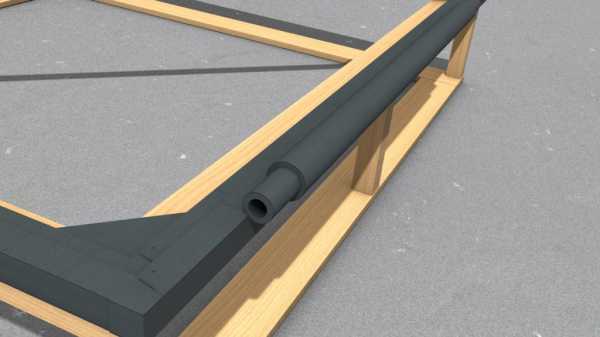

Приваривание петель с помощью трубы

Таким же способом привариваем петли для калитки, с той лишь разницей что обе части петли подгоняются и привариваются на стапеле.

Приваривание петель для калитки

Одеваем створки ворот на завесы опорных столбов и проверяем максимальный ход створок в разные стороны. Если всё работает без нареканий можно зашивать каркас профнастилом.Профильный лист прикручивается на висящие створки ворот. Делается это для облегчения работы по подъёму створки и опусканию на завесы. Профнастил прикручивается саморезами со сверлом в каждую волну по её дну.

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

Петли и фиксатор для навесного замка

Накладной монтируется на поперечной перемычке, прикручивается к раме.

Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.

Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

Нижние фиксаторы для распределения нагрузки

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Источники: http://vhod.guru/chastnyy-dom/vorota-i-zabor/izgotavlivaem-vorota-svoimi-rukami-foto-video-i-chertezhi.html, http://rusograda.ru/vorota/vorota-raspashnye-iz-profnastila, http://grounde.ru/vorota-iz-profnastila-svoimi-rukami.html

zabor-pro.ru

Ворота для дачи с калиткой внутри: инструкция, фото, видео

Не каждый хозяин участка похвалится обширностью своих владений, позволяющих соорудить отдельно стоящую калитку. Ежедневно пользоваться для прохода людей воротами неудобно, а для маленьких детей затруднительно. Поэтому ворота для дачи с калиткой внутри будут оптимальным вариантом в такой ситуации, даже с учётом недостатков конструкции.

Особенности ворот с калиткой

Калитку встраивают в ворота как на стадии строительства, так и спустя некоторое время после эксплуатации. Но чтобы она не мешала работе ворот, учитывайте способ открытия. Какой бы вариант не был выбран, избегайте чрезмерно замысловатых конструкций, требующих постоянного обслуживания и ухода.

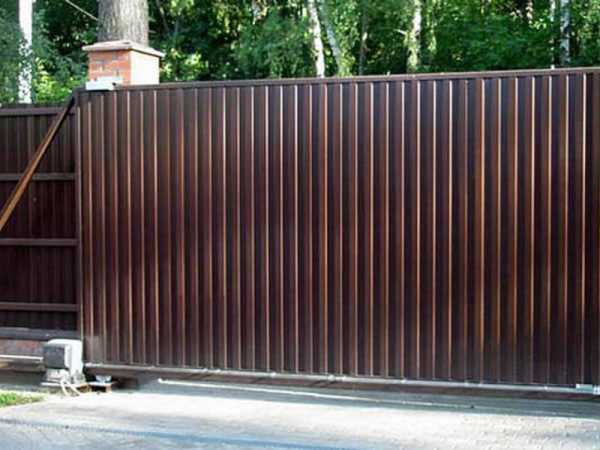

Откатные ворота с калиткой внутри

Система откатных ворот пользуется повышенной популярностью, так как прост в эксплуатации и не нуждается в большом пространстве. Для безотказной работы требуется ровная поверхность на всём протяжении хода створки. Этот вид привередлив к уходу. Механизм отката заклинит от попавшей грязи, часто перестаёт работать в сильный мороз или при налипании снега.

Все компоненты для их самостоятельного монтажа можно приобрести в специализированных магазинах. Откатные ворота со встроенной калиткой обходятся дороже распашных вариантов из-за стоимости фурнитуры. Но если приобрести высококачественные элементы, они прослужат очень долго. Так как створка при открывании проходит вблизи опорного столба на встроенной калитке не допускается наличие выступающих элементов, способных зацепиться за эти детали. Поэтому ручка делается утопленной или небольшого размера. Встроенный проход снижает жёсткость рамы, так как увеличивается вес конструкции. Поэтому каркас нужно усилить.

Ворота распашного типа со встроенной калиткой для дачи

Вид распашных ворот популярен среди домашних мастеров, так как прост по конструкции и лёгок в установке. Для защиты от постороннего вторжения их несложно оснастить различными запирающими устройствами. Если они открываются внутрь, то на дворе должно быть достаточно места для распахивания створок. При открытии наружу нужно иметь в виду, что автомобиль не сможет подъехать к ним вплотную. Поэтому для свободного заезда придётся делать створ больше, в случае недостаточной ширины улицы.

Зимой пространство перед воротами придётся постоянно очищать от снежных заносов. Встраивая калитку с края полотна, ближе к столбу, нужно следить, чтобы она не упиралась при открытии в опору. Чтобы избежать провисания створок, вызываемым дополнительным весом врезанного прохода, к ним снизу приделывают колёсики, которые создают дополнительную опору.

Автоматизированные ворота

В автоматике для распашных и откатных ворот предусмотрена опция под названием «калитка». С её помощью проём или створка открываются на величину, достаточную для свободного прохода людей. Но это не значит, что калитка не нужна. Она более удобна в пользовании, так как не надо ждать, когда автоматика откроет достаточный проход, что весьма актуально в ненастье. А главное, через неё вы попадёте во двор, не штурмуя забор, если случится отключение электроэнергии или выйдет из строя какой-либо элемент автоматики. После чего разблокировать привод, открыть ворота вручную и загнать автомобиль во двор.

После автоматизации распашных ворот нужно следить, чтобы на пути распахивания створок не было посторонних предметов, так как столкновение с ними приведёт к поломке привода. Автоматика откатных разновидностей в таких случаях сама останавливает привод. Как бы хороша и надёжна не была автоматика, но калитку как аварийный вход в конструкции учитывают.

Выбирая комплект автоматики для откатных ворот с калиткой нужно смотреть, чтобы в нём была предусмотрена возможность блокировки включения привода при открытой калитке.

Установка встроенной деревянной калитки

Модели ворот со встроенными калитками из дерева, благодаря доступности материала, встречаются часто. Если калитка устанавливается в середине, нужно в каркасе ворот по высоте установить две стойки на расстоянии равном её ширине. На одной крепятся навесы или петли, на другой запорные устройства. При установке сбоку достаточно одной, вместо второй используют наружную стойку рамы ворот.

Рама калитки сваривается из профильных труб сечением 2Х2см или уголков. Для прочности по горизонтальности или диагонали привариваются рёбра жёсткости. К ним же будет крепиться обшивка. Готовый каркас с приваренными навесами зачищается, грунтуется и окрашивается. Деревянный каркас применяется крайне редко, так как срок службы изделия не превышает 3 лет.

Для обшивки каркаса используют штакетник, доски, рейки и закрепляют их оцинкованными саморезами. Иногда для снижения расходов используются древесно — полимерные материалы. Древесина должна быть стойкой к неблагоприятным атмосферным воздействиям, например, дуб. Чтобы конструкция прослужила как можно дольше, её в процессе эксплуатации периодически пропитывают антигрибковым составом и красят.

Используемые материалы

В зависимости от личных предпочтений и финансовых возможностей дачные ворота с калиткой внутри обшивают:

деревом;
листовым металлом;
профнастилом;
металлическим штакетником;
коваными изделиями;
сварной сеткой или рабицей;
комбинацией материалов.

Каркас ворот со встроенной калиткой, как правило, изготовляется из профильных труб различного сечения и должен быть тщательно обработан с удалением грязи, неровностей, ржавчины. После этого его очищают обезжиривающим составом и покрывают грунтовкой, а затем красят. Эти мероприятия увеличат срок службы до максимума.

Профилированные металлические листы

Ворота из профнастила со встроенной калиткой с каждым годом становятся популярнее. Это обстоятельство объясняется тем, что:

материал создаёт своеобразный дизайн;
высокая устойчивость к капризам погоды;
обширная цветовая гамма, способная удовлетворить любые запросы;
благодаря специальному полимерному покрытию он многие годы не нуждается в защите от коррозии;
в магазинах можно выбрать листы с глянцевым или полимерным покрытием;
поскольку вес профнастила невелик, для него не требуется массивный каркас высокой прочности;
вариант с калиткой не нуждается в регулярном уходе.

Видео по теме: Мастер-класс по изготовлению ворот с калиткой внутри за 3 дня.

Каркас встроенной калитки должен быть более прочным, чем у отдельно стоящей, так как он выдерживает ветровую нагрузку, действующую на ворота из профнастила.

Для ворот и калиток нужно использовать профнастил с двухсторонним покрытием.

Кованые изделия

Модели кованых ворот со встроенной калиткой изготавливаются на заказ или самостоятельно из покупных кованых элементов различной конфигурации, поэтому практически невозможно встретить два одинаковых изделия. Кованые элементы собираются в виде ажурных орнаментов, не препятствующих просмотру территории участка. Плотные узоры не позволят прохожим заглядывать во двор. Выбор этого варианта оправдан для коттеджей и загородных усадеб, так как кованая вязь на маленьком дачном участке со скромным домиком будут выглядеть, мягко выражаясь, странно. Высокая стоимость этой красоты оправдана уникальностью дизайна, долгим сроком службы, совместимостью с любыми материалами. Например, кованая калитка будет отлично смотреться на воротах из профлиста.

Советы мастеров

В заключении несколько полезных советов по изготовлению и уходу за конструкциями ворот с калиткой:

Специалисты рекомендуют применять для встроенных калиток механические замки, так как электромеханические системы, используемые на улице, быстро выходят из строя.
Для изготовления рам мастера советуют начинающим приобретать трубы с толщиной стенки 3мм, а не 2. Более толстый металл медленней греется и не сильно деформируется, значит, брака будет меньше.
Ширину каркаса калитки лучше делать на 2 — 3см меньше расчётной величины. Это позволит избежать кардинальной переделки, в случае если он окажется велик. А щель, если она будет раздражать, прикрывают наваренным на створку нащельником, который также используется в качестве ограничителя хода створки.
Чтобы хулиганы не сняли створки распашных ворот и калиток, на столбах над петлями нужно закрепить ограничители. По одному на каждую опору.
Створки с тяжёлой обшивкой лучше навешивать на шариковые петли. Для удобства смазки предпочтительней модели со сквозным отверстием или просверлить самостоятельно, если его нет.
К каркасу, сделанному из труб прямоугольного сечения, перед креплением петель рекомендуется приварить проставки толщиной 5мм. Они не позволят прожечь дыры в профиле. Петли привариваются к проставкам.
Для экономии средств лучше отказаться от вычурного дизайна выбрав простые геометрические формы.
Обшивку каркаса деревом производят по вертикали, горизонтали, диагонали с последующим украшением резьбой или вырезкой фигурных отверстий.

Надеемся, что эта информация поможет тем, кто обустраивает частное подворье или дачную территорию, а выбранная модель ворот надёжно защитит ваш дом и будет прекрасным украшением интерьера приусадебного участка.

sovety-stroy.ru

Ворота распашные с калиткой: поэтапная инструкция, фото.

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Конструкция распашных ворот довольно проста и удобна. Чтобы установить ворота распашные с калиткой нужно совсем немного: свободное место для открывания створок, жёсткий профиль для каркаса и листы металла для обшивки. Их изготовление не отнимет много времени, а монтаж могут произвести даже непрофессионалы.

Конструкция с распашным механизмом
Необходимые материалы
В основе – жёсткий каркас , сделанный с использованием профиля, который обшивается листами металла. Калитку делают точно так же, но меньших размеров.
Чтобы изготовить входную группу самостоятельно, понадобятся такие материалы:
профиль 40х40;
профиль 20х20;
металлопрокат с круглым сечением 60х30;
профилированный лист;
петли и задвижка;
растворитель;
краска и грунтовка.
Кроме того, нужны инструменты: болгарка, сварочный аппарат, шуруповерт и шлифовальный круг.

Схема входной группы
Сначала должны устанавливаться несущие опоры. Для входной группы их обычно изготавливают вместе с несущими. Они обязательно должны быть прочнее, чем остальные, и бетонировать их желательно глубже. Именно здесь будет наибольшая нагрузка, и плохо укреплённые столбики могут расшататься. Для опор подходят железные трубы, бетонные и кирпичные столбы. Деревянные опоры для металлических ворот используются достаточно редко.
Опоры необходимо заглублять минимум на метр, а если ворота тяжёлые и высокие, оптимальная глубина будет 1,5 метра. Между столбами ширина равняется общей длине створок – от 2 до 8 метров. Для калитки ширина проёма стандартно составляет 1 метр, но при желании можно его сделать шире.

Размеры входной группы
Изготовление каркаса
Так как рама металлическая, все элементы необходимо тщательно обработать. Трубы и металлопрофиль с помощью шлифовальной машинки очищают от ржавчины, различных неровностей и следов коррозии. Потом обезжиривают растворителем и наносят грунтовку. Это продлит срок службы каркаса и облегчит за ним уход. Используя подготовленные металлические детали, начинают сваривать раму. Распашные ворота выполняются в двух вариантах: с отдельно стоящей калиткой и встроенной. Второй вариант более удобный: он позволяет сэкономить место и материалы.
Итак, если въездная группа разделена, необходимо сделать три каркаса из металлопрофиля 60х30 мм: один для калитки и два для створок. В зависимости от формы последних, каркас получается квадратным или прямоугольным. Теперь нужно приварить каркас из меньшего металлопрофиля. Для этого профиль 20х20 мм приваривают к внутренней стороне рамы по периметру. Чтобы укрепить конструкцию, делают диагональные раскосы из того же материала.
Важно! Если предполагается двусторонняя обшивка, внутренняя рама приваривается ровно посередине периметра основного каркаса, если же ворота будут обшиваться только с одной стороны, внутренняя конструкция сдвигается на край рамы. Приваривать металлопрофиль рекомендуется аккуратными прихватами через 20 или 25 см, причем в шахматном порядке. Так рама не деформируется при нагрузках или перепадах температуры.
Изготовление створки со встроенной калиткой тоже не сложное: варят прямоугольную или квадратную раму с двумя внутренними стойками на ширину калитки. Стойки могут располагаться сбоку или посередине, а внутренний каркас приваривают по бокам стоек. Отдельно собирают раму калитки и петлями крепят на одну из стоек. Потом на готовом каркасе зачищают места сварки, обрабатывают их грунтовкой и красят.

Ворота со встроенной калиткой
Обшивка ворот
Чтобы обшить ворота распашные металлические с калиткой, выбирают оцинкованный металл либо профнастил с полимерным покрытием. Обычные стальные листы тоже можно использовать, но их придётся дополнительно обрабатывать после установки и ежегодно подкрашивать. Поэтому лучше брать материал, не боящийся коррозии, и профнастил в этом плане — лучший вариант. Для декоративности поверх него можно закрепить сварную или кованую решётку или же небольшие кованые элементы.
Крепят профнастил к раме саморезами или заклёпками, которые обязательно должны быть оцинкованными. Часто в комплекте с профлистом идут саморезы с цветным верхом, тогда на готовой въездной группе их почти не заметно. Каркас обшивается только до установки в проём.
Установка ворот с калиткой
Если опорные столбы железные, петли приваривают к раме и столбам, если же опоры кирпичные или бетонные, сначала к ним дюбелями крепится швеллер. Потом к нему приваривают петли, навешивают ворота, устанавливают калитку и проверяют ход петель. Устанавливают задвижку, при необходимости врезают замок, а чтобы произвольное раскрывание, внизу у створок делают стопор из металлического прута: для этого забивают в грунт г-образный отрезок арматуры, который будет удерживать их.
Видео-инструкция по установке
rusograda.ru
Ворота распашные с калиткой металлические для дачи, видео
Именно по воротам складывается впечатление о владельцах дачи, их хозяйственности и рачительности. Самый простой и удобный вариант – это распашные ворота с калиткой. Такая конструкция имеет надежный и проверенный временем механизм, поворачивающий створки на 90 градусов. Правильно смонтированные и отрегулированные ворота открываются бесшумно и плавно, работают долго. Современные материалы позволяют получить как эконом варианты, так и эксклюзивные.
Виды распашных ворот
В зависимости от конструкции эта деталь экстерьера может быть либо со встроенной, либо с отдельной калиткой. Второй вариант удобнее, если от ворот идут две дороги – к гаражу и к дому. При недостатке места встроенная калитка для распашных ворот удобнее. Следует учесть, что она будет утяжелять одну из створок.
Каркас ворот чаще всего выполняют из металлической профильной трубы, также он может быть деревянным или кованым. Зашивают каркас металлопрокатом, деревом.

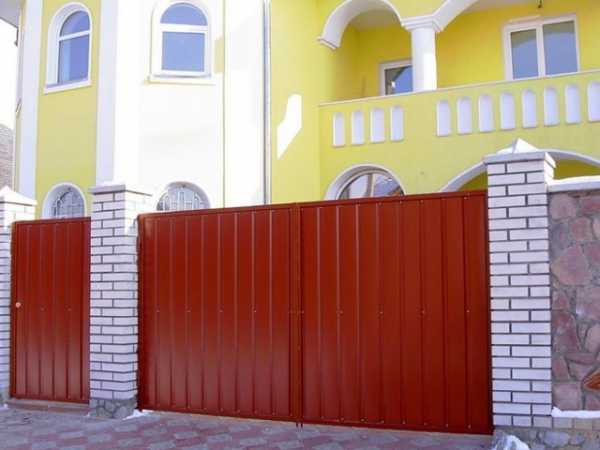

Пользуются большим спросом распашные ворота с калиткой из профнастила. Эту конструкцию отличают малый вес, простота монтажа и невысокая цена. Профнастил представлен на рынке в широком ассортименте цветов и вида профиля.
Удобны автоматические ворота с дистанционным управлением. Оно позволяет открывать и закрывать створки, не выходя из машины.
Преимущества таких ворот очевидны: на собственную территорию можно попасть намного быстрее и комфортнее, не перекрывая на длительное время проезжую часть своим автомобилем.
Монтаж распашных ворот
Монтаж распашных ворот для дачи с калиткой начинается с установки опорных столбов. Для них в обязательном порядке заливают фундамент. Он может быть сплошным – по всей длине ворот, или столбчатым. Под фундамент копают яму не менее одного метра, трамбуют дно, отсыпают слоем песка, еще раз трамбуют, затем идет слой щебня. После этого по центру ямы крепят арматуру, на которой будет держаться столб и бетонируют. После того, как бетон затвердел и набрал необходимую крепость, работы можно продолжить – обложить столб кирпичом, либо другим отделочным материалом.
Если ворота будут оснащены автоматикой, всю проводку нужно проложить до начала отделочных работ.
Каркас ворот сваривают самостоятельно, либо заказывают сварку специалистам. При покупке материалов для него необходимо учитывать вес будущих ворот и действие ветра. Сплошные ворота имеют большую парусность и сильные порывы ветра могут повредить слабую конструкцию.
После установки столбов приваривают навесные петли и ставят на них каркас ворот. Каркас нужно тщательно отрегулировать, чтобы он стоял строго вертикально, створки не должны самопроизвольно открываться. Ход створок должен быть плавным, без рывков и скрипа. Обычно каркас покрывают металлом – и сами створки, и калитку. Такие распашные ворота оптимальны – имеют небольшой вес, невысокую цену, а профиль и цвет можно подобрать на любой вкус, что видно на фото ниже:
Автоматика для распашных ворот
Если открывать и закрывать ворота вручную надоело, их можно модернизировать. Еще лучше предусмотреть возможность автоматической работы еще на стадии проектирования ворот. В таком случае всю проводку можно будет спрятать под облицовочным материалом.
Автоматические системы для распашных ворот с калиткой могут быть:
линейными,
рычажными,
подземными.
Наибольшим спросом пользуются линейные приводы. Работают они при помощи червячной передачи, установленной на длинном винте. Редуктор приводит эту систему в движение – червячная передача тянет или толкает створку ворот.
При выборе электропривода необходимо учесть вес створки и ее парусность. Рассчитывайте мощность привода с запасом.
Преимущества и недостатки распашных ворот
Эта простая и проверенная временем конструкция имеет массу достоинств:
отсутствуют ограничения по высоте для проезжающего транспорта;
все работы по установке, регулировке и обслуживанию можно произвести самостоятельно;
распашные ворота имеют самую низкую цену.
Недостатки также существуют. Их желательно учесть еще при проектировании ворот:
На несущие столбы будет действовать значительная нагрузка, причем односторонняя. При ошибочных расчетах и монтаже ворота со временем может перекосить, а бетонное основание потрескаться. Исправить этот недочет сложно, придется устанавливать столбы заново.
При сильном ветре пользоваться распашными воротами тяжело и небезопасно.
Необходимо постоянно следить за тем, чтобы ходу створок ничего не мешало. В зимнее время неубранный вовремя снег может надолго задержать водителя с выездом.
Если все сложности учтены и монтаж произведен безошибочно, распашные ворота с калиткой прослужат долго, не требуя дорогостоящего обслуживания.
Распашные ворота с калиткой своими руками — видео
glav-dacha.ru
Распашные ворота с калиткой из профнастила: конструкции
На сегодняшний день вход на приусадебный участок или в гаражное строение зачастую оборудуется распашной створчатой конструкцией. Ворота для гаража или двора не требуют особых усилий по уходу, а также очень практичны в эксплуатации. Существуют различные вариации конструкций, которые не составит труда заказать у специализированных фирм, которые осуществляют их производство, или же можно спроектировать и установить ворота самостоятельно.
Важно знать, что материал для создания распашных конструкций может применяться разный. А сама система ворот не считается сложной, она состоит из пары створок и калитки, которая примыкает к ним или же непосредственно встраивается в одну из них.
Следует заметить, что ворота с калиткой на заказ по стоимости обойдутся дороже, чем собственноручная конструкция. Самостоятельное изготовление ворот предусматривает максимальное воплощение личных пожеланий хозяина, а каждый элемент работы и установки домашний мастер выполняет только на свое усмотрение.
Но прежде всего, следует определиться, будут ворота с калиткой или без нее, если с калиткой, то какой конкретно она должна быть. Можно сделать ворота распашные утепленные, но такой вариант больше подойдет непосредственно для гаража.

Утепленные металлические распашные ворота в гараж
Встроенная или примыкающая калитка
Проход, который встраивается в одну из створок ворот, считается очень практичной мерой. Каждый раз при пешем входе или выходе не требуется применение шумных, тяжелых засовов или замков. А также нет надобности, постоянно открывать и закрывать тяжелые секции распашной конструкции.
Помимо всего, встроенная дверца не отнимает лишнее пространство. Особенно она актуальна, когда территория и без того невелика. В зимний период такому пешему проходу не страшен занос снегом, специальный порожек способствует легкому открыванию/ закрыванию дверцы калитки.
Примыкающий пеший проход тоже имеет свой плюс. Такой проход устанавливается, как правило, без порожка, что в свою очередь, не создает проблем при выходе на прогулку, например, с велосипедом, коляской и так далее. Но снегопад может создать проблему открывания калитки, потребуется сначала расчистить проход от снега, а только потом открывать ее беспрепятственно.
Виды распашных ворот с калиткой
Сам каркас конструкции не определяет видовую категорию ворот, а вот материал обшивки имеет прямое отношение к видовому подразделению. Итак, распашные ворота со встроенной калиткой могут быть:
из дерева;
из профнастила;
кованными металлическими.
Для распашных ворот и обшивки встроенной двери всегда применяется один и тот же материал, вне зависимости от того встроенный ли пеший проход или примыкающий. Такой подход позволяет сохранить эстетичность общего обустройства участка.

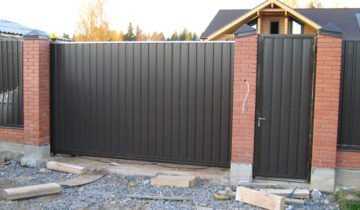

Ворота с примыкающей калиткой из профнастила

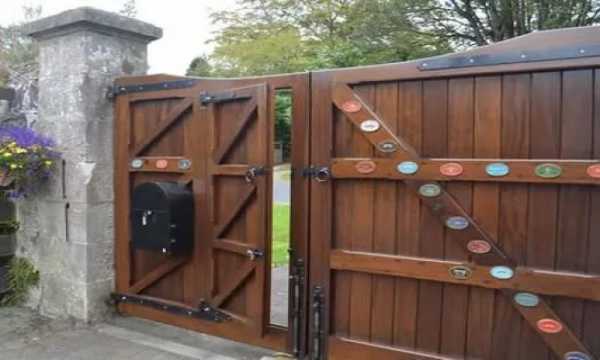

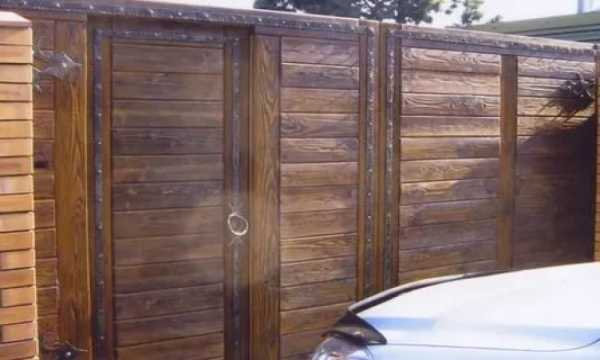

Распашная конструкция из дерева
Данные ворота представляют собой металлическую основу с обшивкой из древесного штакетника. Такой способ применяется издавна, еще до изобретения металлической основы для большей прочности, долговечности распашного изделия.
Но древесина, это такой материал, который очень чувствителен к природным воздействиям и повреждению насекомыми. Даже качественная обработка древесного материала и правильный уход не гарантируют, что ворота сохранят исходный внешний вид на долгие годы. Металлический же каркас остается неизменным, поэтому при необходимости деревянные доски можно заменить.
Выполнить деревянные гаражные распашные ворота с калиткой очень просто своими руками, не потребуется для этого тратить много времени и финансов. Комплектующий набор, который потребуется для создания изделия помимо металлической рамы и досок:
ручки, защелки, прочая фурнитура;
навесы дверные;
саморезы;
лак, грунтовка для работ по дереву;
антисептический состав для древесины;
раствор бетона.
Процесс создания и монтаж очень простой. Предварительно обработанные антисептиком деревянные доски ровно выкладываются на металлическую основу по заранее составленному чертежу и прикрепляются саморезами.

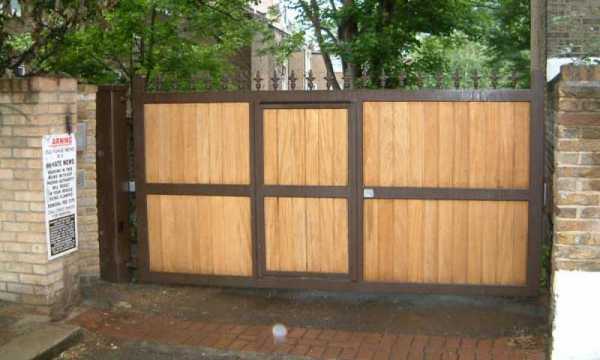

Конструкция со встроенной калиткой
Распашная конструкция из профнастила
Профнастил представлен в виде стального листа с гофрированным эффектом, который достигается посредством холодной прокатки. Далее, его оцинковывают и покрывают полимерным составом. Для создания ворот с калиткой применяется только листы с двухсторонней полимерной обработкой.
Если сравнивать данный материал с деревом, то такие ворота с калиткой из профнастила прослужат в три раза дольше. Профнастил также требует определенного ухода и покраски. Такие изделия могут выполняться в различной цветовой гамме и считаются достаточно прочными, если при этом еще и укреплены металлическим штакетником.
Материал очень легкий, эстетически оформлен с двух сторон, поэтому дополнительная техника для монтирования не потребуется, а сама сотовая конструкция будет иметь привлекательный вид как со стороны улицы, так и частного участка. Монтажные работы идентичны выполнению установки ворот и калиток из дерева, но здесь пригодятся дополнительные инструменты:
болгарка;
шуруповерт;
сварочный аппарат.
Чтобы установить опорные столбы потребуется выкопать глубокие ямы по уровню возможного промерзания грунта, установить в них металлическую опору и залить раствором бетона. Установка опоры происходит одним и тем же способом для любого вида распашной конструкции, которая имеет калиточный проход. Все металлические элементы следует покрыть краской. Створчатая конструкция из профлиста способна служить несколько десятков лет.
Стандартные размеры конструкции

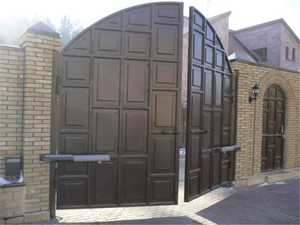

Распашная конструкция из кованого металла
Металлические калитки и гаражные ворота, это настоящее украшение для любого приусадебного или дачного участка. Ковка и элегантные металлические элементы создают атмосферу времен ренессанса, но вот создание своими руками таких сооружений под большим вопросом. Лучше доверить создание такой конструкции специалистам по горячей и холодной ковке, которые знают все тонкости выполнения такой изысканной работы. К тому же все необходимые инструменты есть только у мастера по металлу.
Гаражные металлические ворота получаются достаточно тяжелым изделием, так как выполняется полностью из металла. Они также характеризуются как распашные противопожарные ворота, ведь материал полностью пожароустойчив и может блокировать распространение огня при воспламенении. Пожарный уровень безопасности таких изделий позволяет устанавливать их в промышленных зонах, где имеется риск воспламенения.

Комбинированный тип ворот с элементами ковки и листами профнастила
Вариантов кованных металлических ворот с калиткой может быть несколько. Существуют конструкции из прутьев, декорированных различными металлическими элементами, без приварного сплошного листа. Такие ворота не скрывают участок от посторонних глаз. Также ворота могут быть из стального листа с декоративной кованой отделкой, это самый распространенный вариант. Могут изготавливаться и простые распашные металлические ворота с калиткой, без декоративных включений, предусматриваются также различные их размеры. Зачастую их характеризуют как промышленные распашные ворота.
Как монтируется встроенная калитка
С примыкающим пешим проходом дела обстоят очевиднее, но встроенная калитка монтируется не намного сложнее. Бывает так, что распашная общая конструкция уже установлена и требуется сделать в ней дополнительный проход. Легче всего вырезать калитку получится в створках из профнастила или дерева, нарушать кованые ворота нежелательно, проще создать прилежащий проход, чтобы сохранить общую красоту изделия.

Пример чертежа для расчета размеров конструкции
Процесс вырезания калитки в створке заключается в нескольких этапах.
Для проведения работы потребуется снять одну из створок и положить горизонтально на ровную плоскость. Ровность поверхности очень важный момент, которым не стоит пренебрегать иначе по окончании работы может обнаружиться перекос.
После этого надо демонтировать обшивочный материал, приготовить металлический каркас для будущей двери.
К перемычкам ворот сверху и снизу необходимо прикрепить стойки с помощью саморезов или прочих материалов для крепления.
Далее, к стойке привариваются петли для навеса.
Распашные ворота с калиткой заново обшиваются исходным материалом в соответствии со всеми замерами.
После завершения работ двустворчатый каркас и всю конструкцию возвращают на место, выполняют необходимые отделочные работы, а также прикрепляют ручку и замок для малого прохода.
С пошаговым описанием того, как происходит установка распашных ворот, можно ознакомиться в представленном видео.
Вконтакте
Facebook
Twitter
Google+
abgate.ru
