Распашные ворота со встроенной калиткой своими руками чертежи фото и видео – откатные и распашные, чертежи, видео и фото

Содержание

откатные и распашные, чертежи, видео и фото


Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.

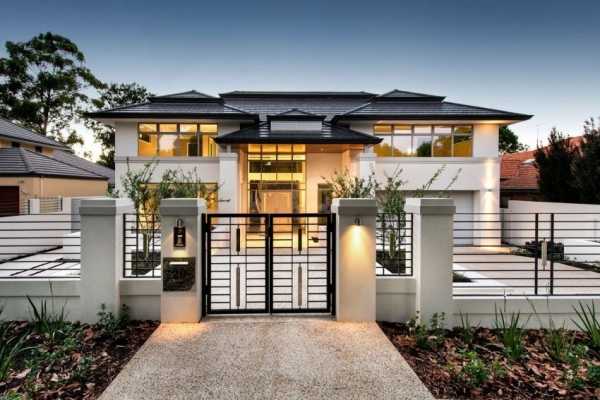

В городе

Вернуться к оглавлению

Содержание материала

Особенности конструкций

Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:

  • классические распашные;
  • откатные;
  • сдвижные;
  • гаражные.

Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.

Массивная конструкция

Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.

Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.

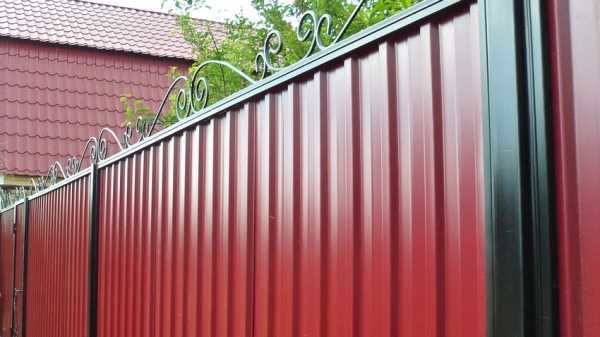

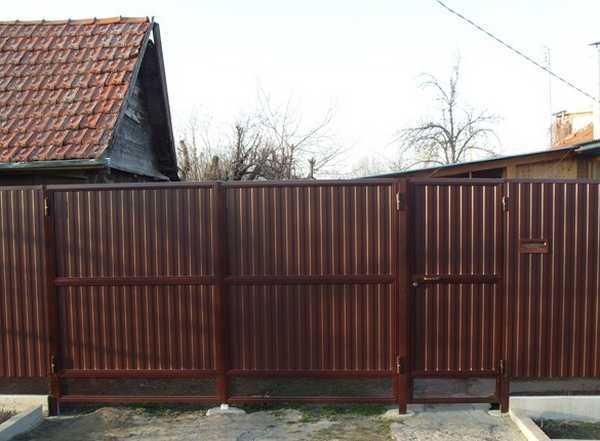

На фото изображена конструкция из профлиста.

Из профлиста

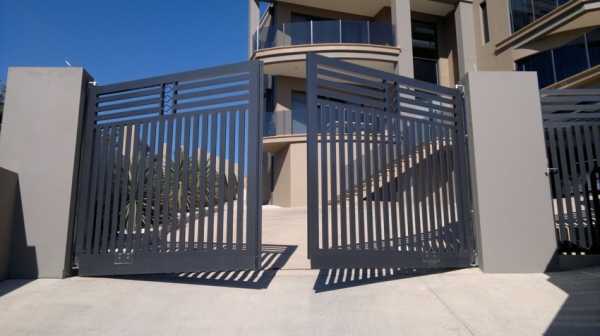

Распашные

Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

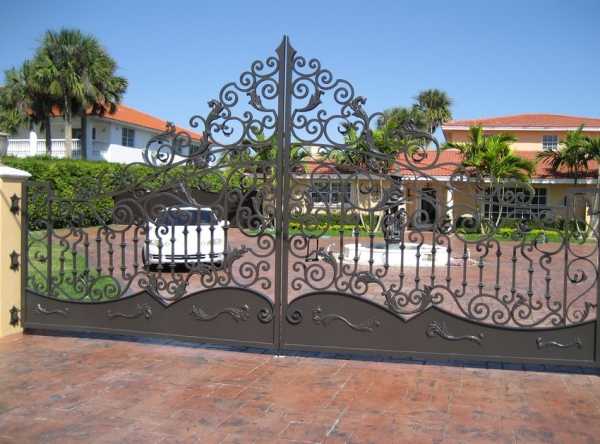

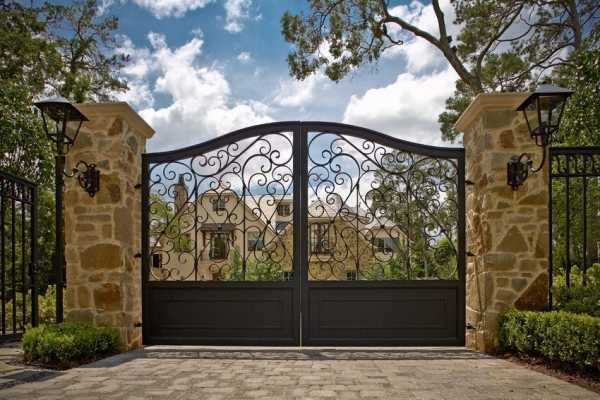

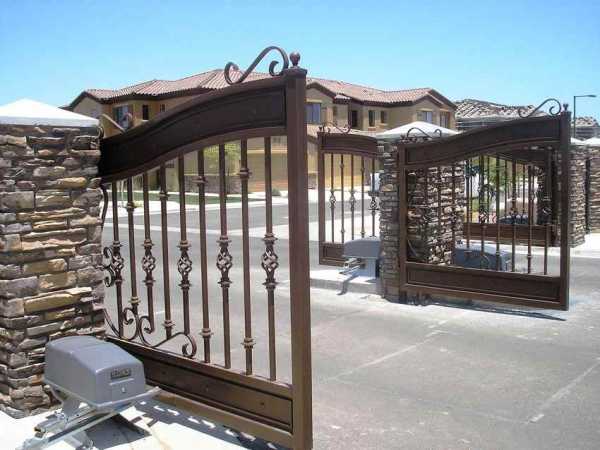

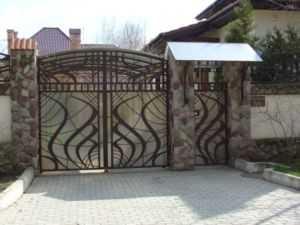

Кованые створки

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы, запоры, удерживающие створки закрытыми.

Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.

На участке

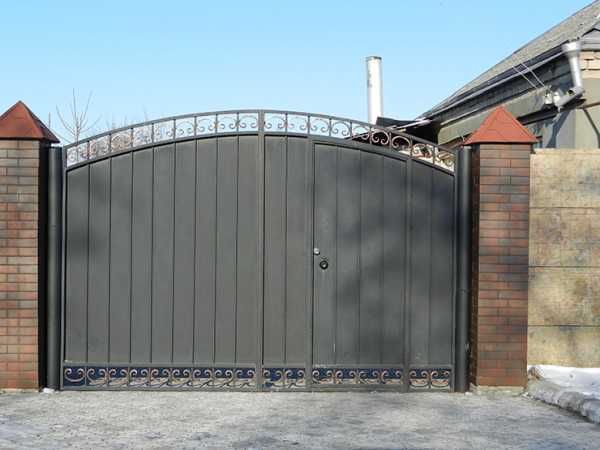

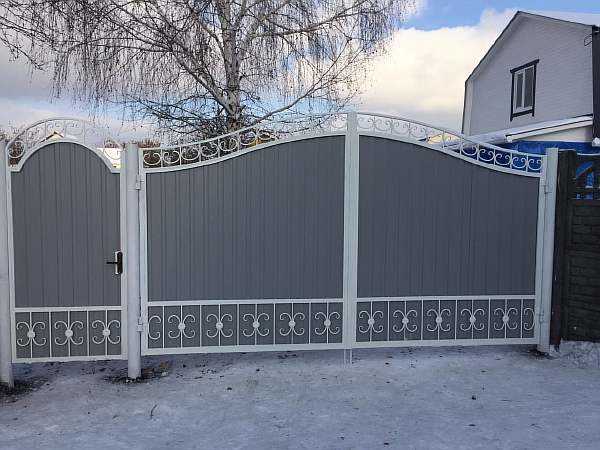

Распашные ворота с калиткой, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.

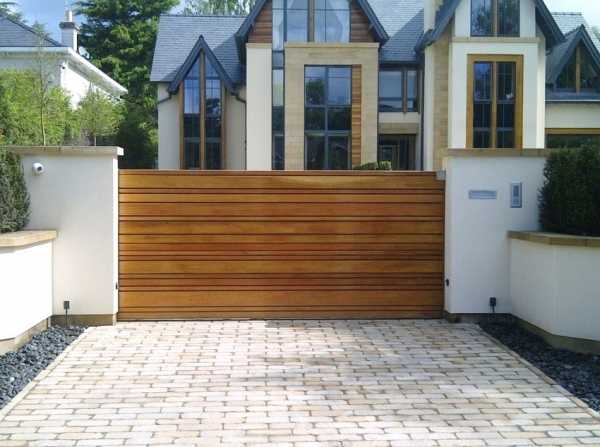

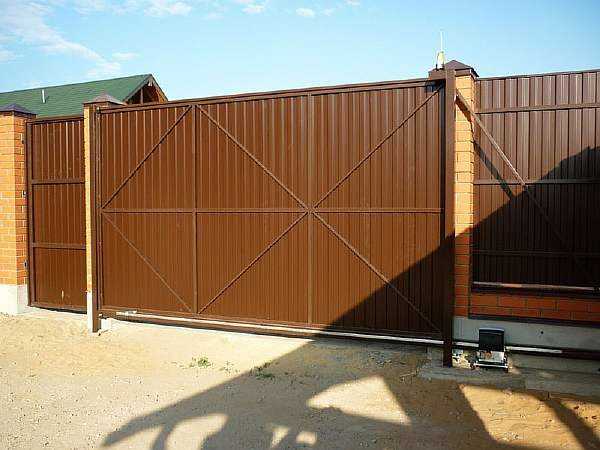

Откатные

Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно. Сделать откатные ворота с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.

На фото изображена изгородь на даче.

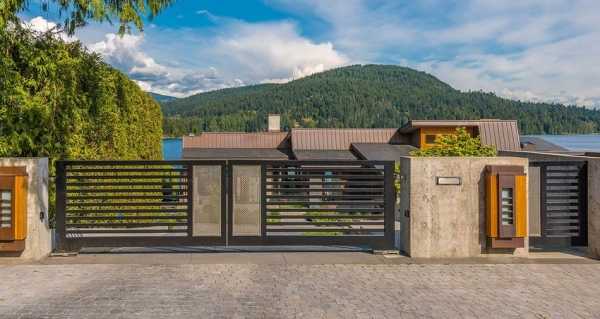

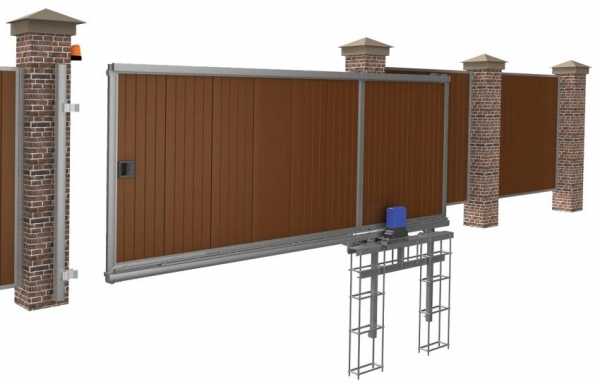

Откатной вариант с калиткой

Особенности конструкции:

  • створка делается одна;
  • движение осуществляется параллельно забору;
  • на ограду ставятся направляющие движения – консоли;
  • в качестве опоры устанавливаются ролики;
  • вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.

Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.

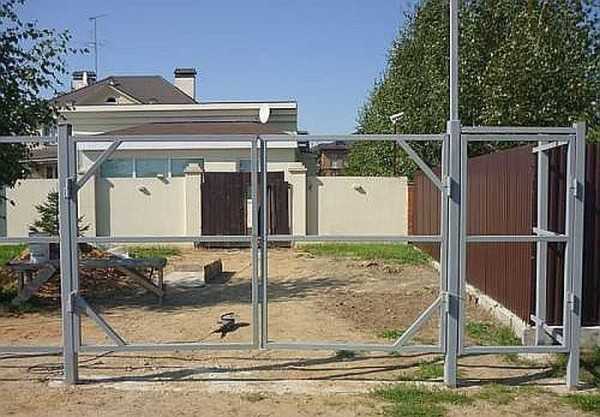

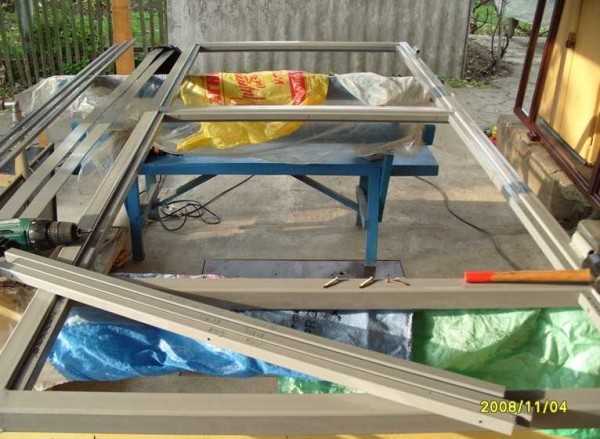

Монтаж каркаса из металлической профильной трубы

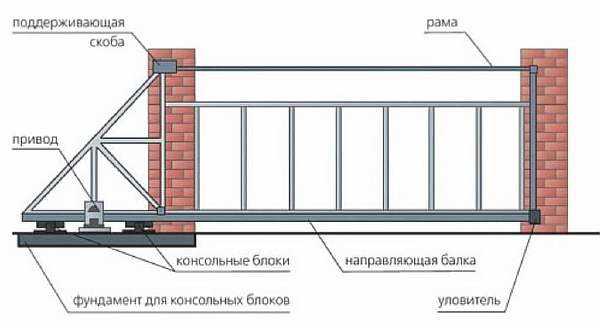

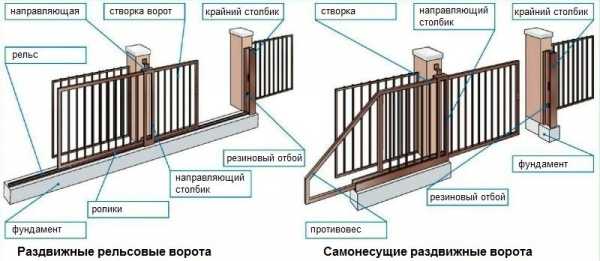

По размещению направляющих и роликов выделяют конструкции:

  • консольные;
  • подвесные;
  • с опорными роликами.

Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.

Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.

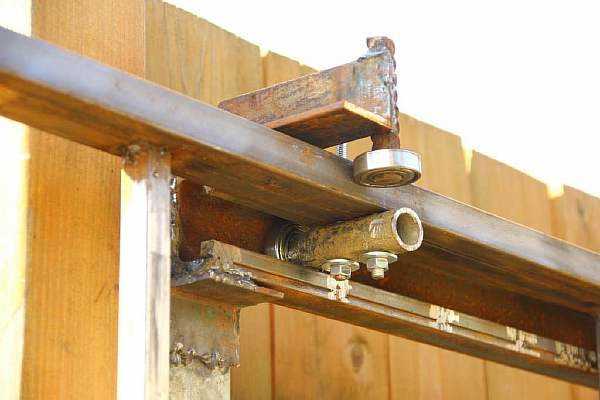

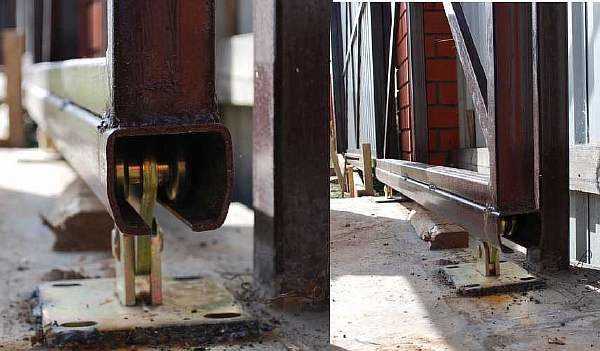

Ролики

В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.

Схема для установки ворот

Сдвижные

Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.

Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.

Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.

Сдвижная конструкция

Полотно состоит из нескольких секций: парное число, которые складываются гармошкой, требует свободного пространства значительно меньше распашной конструкции. Секции не имеют общей жесткой рамы. Они соединены между собой навесами. Обычно каждое соединение опирается на ролик. Дверь для человека в такие конструкции не встраивают, достаточно открывать первую пару секций.

Самостоятельно изготовить складные запорные системы можно, но только легкие, обшитые профнастилом или деревом. Надо сделать раму каждой секции, соединить в разных направлениях навесами, чтобы складывались, как ширма, и поставить опорные ролики.

Гаражные

Своими руками гаражные системы со встроенной калиткой делаются чаще всего на классических распашных моделях. На каркас одной створки приваривается рама двери, на нее навесами фиксируется дверь с замком. Изготавливаются в основном металлические ворота.

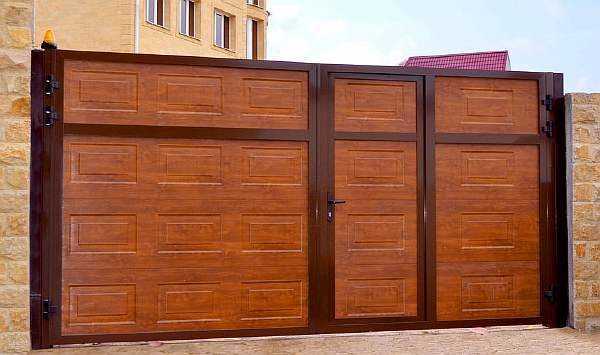

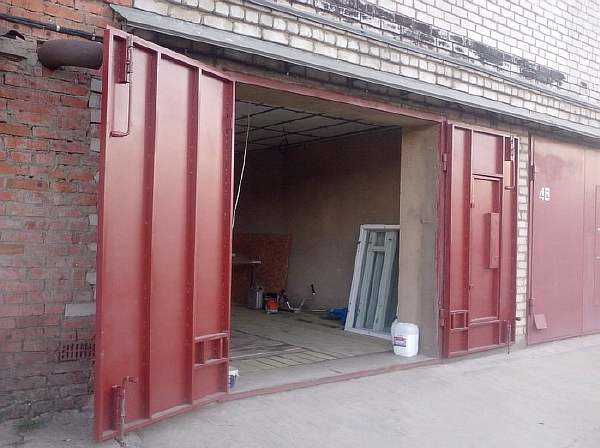

Гараж с калиткой

Гаражные ворота делаются нескольких видов:

  • распашные;
  • откатные;
  • секционные;
  • рулонные;
  • подъемно-поворотные.

С разной степенью сложности калитку можно встроить в любую конструкцию, кроме рулонных.

С целью экономии площади и возможности ставить автомобиль близко к въезду устанавливаются гаражные системы – запорные секционные или рулонные. Они состоят из горизонтальных полос, которые поднимаются вверх, складываются или располагаются на направляющих горизонтально под потолком, наматываются на ролик – роллеты или рулонные. Они требуют высоких потолков и прочного перекрытия над проемом. Схемы сложные в самостоятельном исполнении.

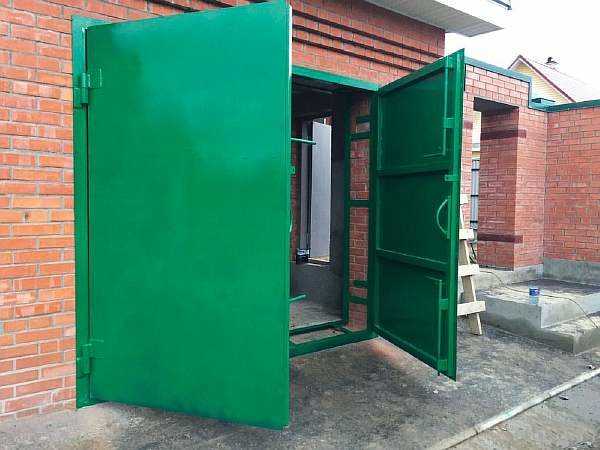

Распашной вариант створок

Сделать ворота секционные гаражные с калиткой самостоятельно сложно. В нескольких полосках металла вырезаются отверстия. В них вставляется аналогичная дверь с самостоятельными рамами, соединенными между собой с помощью поворотных петель.

На вертикальном профиле двери в местах соединения делаются замки в соседних торцах проката. Они должны упираться фигурными вырезами и прочно удерживать их в закрытом состоянии при попытке взлома. Во время открывания секции с фрагментами двери поворачиваются как единое целое.

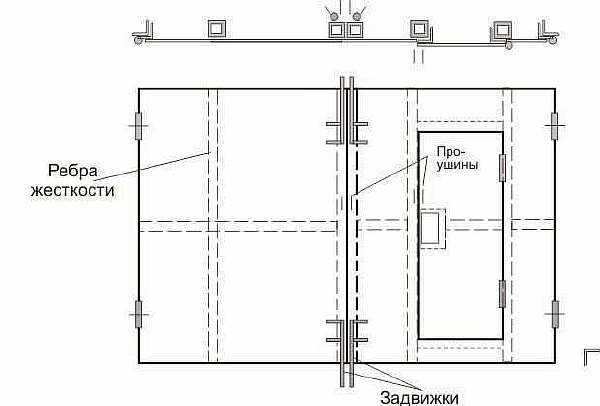

Чертеж для установки задвижек и засовов на калитку

Рулонные системы состоят из большого количества узких полос. Встроить в них дверь нереально. Делать самостоятельно ручным инструментом сложно.

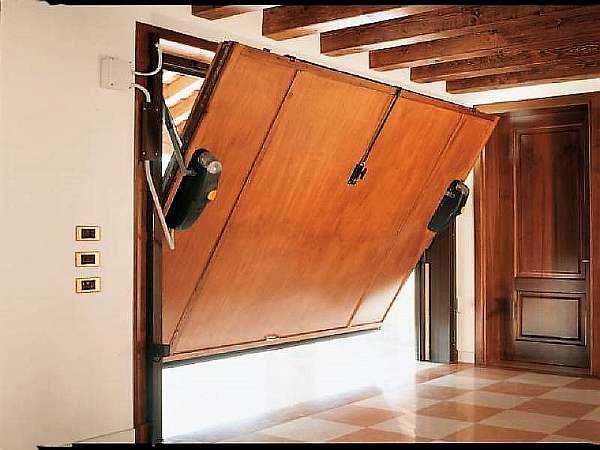

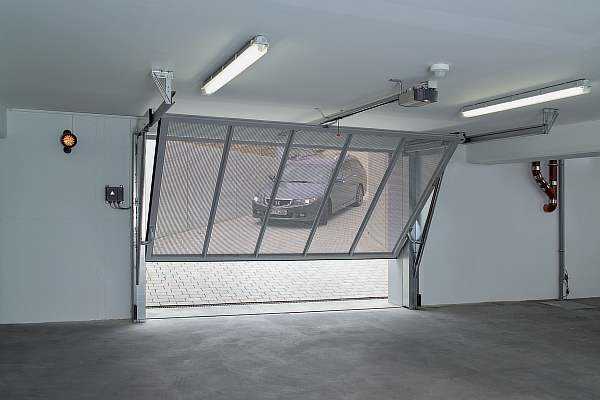

Подъемно-поворотная конструкция

Подъемно-поворотный механизм поднимает полотнище, вращая его вокруг горизонтальной оси. Дверь в таких случаях делается обязательно. Исключением может быть только вариант с входом через дом во встроенном гараже.

Недостаток конструкции – в необходимости иметь высокий проем, поскольку, проворачиваясь, массивная плита открывает проход только на половину своей высоты – до оси. Дверь легко встраивается в поворотные ворота, имеющие простую конструкцию каркаса.

На даче

Вернуться к оглавлению

Материал для их изготовления

Изделия, защищающие вход, делаются достаточно прочными, чтобы было невозможно сделать проход подручными средствами. Второй критерий выбора материала – декоративность, природность. Жители частного дома много времени проводят во дворе. Прозрачный забор нарушает их уединение.

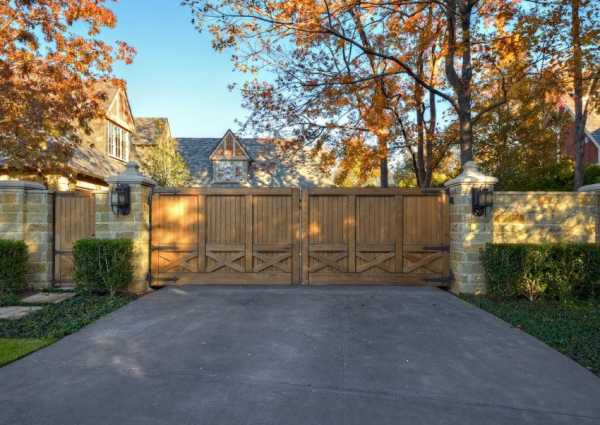

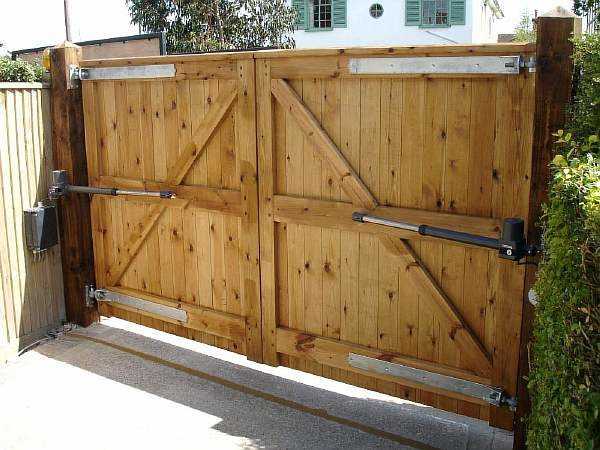

Для ограждения дачи подойдут деревянные изделия с калиткой.

Уместно будет сделать каркас из бруса. Его недостаток – в недолговечности и необходимости постоянно покрывать дерево защитными составами.

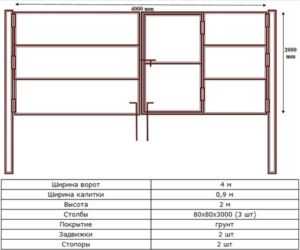

Чертеж для монтажа своими руками

Металлические трубы 20х20, 40х40 и 60х30 мм – универсальные. Они подходят под любое полотно:

Металлический профиль выдерживает большие нагрузки, легко сваривается, долговечен. Прямоугольные трубы большего сечения идут на раму, перемычки каркаса створок ворот. Профиль меньшего сечения используют для изготовления проема, рамы калитки.

Мастером кованные ворота отличаются высокими прочностью и декоративностью. Они – надежная преграда и украшение двора. Калитка гармонично вписывается в кованый рисунок, легко устанавливается на прочных прутьях. Для основания используется квадратный прут сечением 12х12 мм или труба 60х40, 60х60 мм.

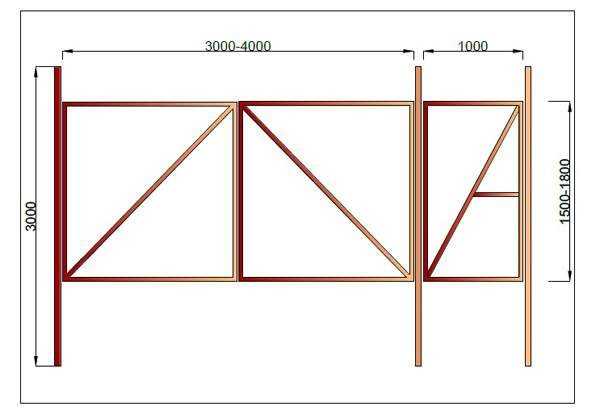

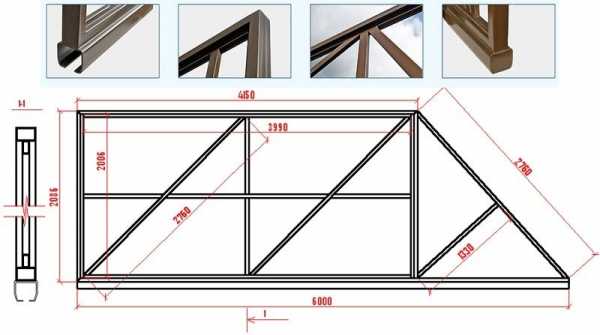

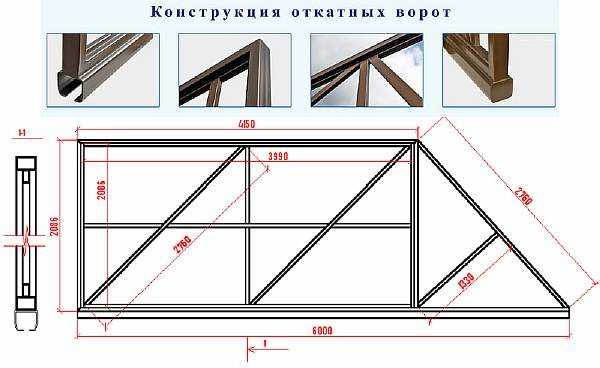

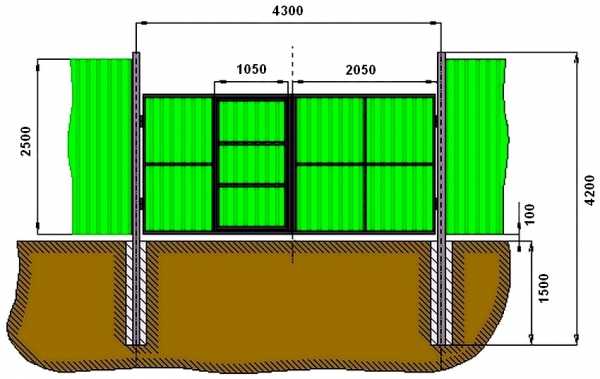

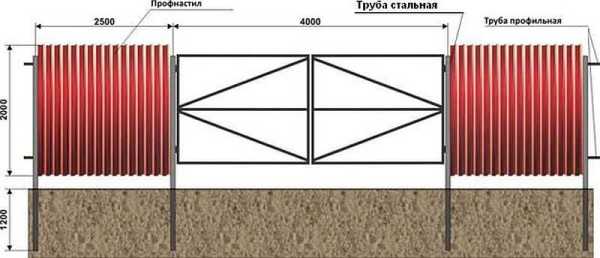

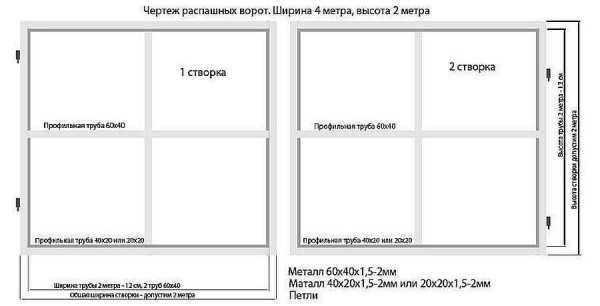

Схема каркаса с размерами

Полотно крепится к каркасу с помощью саморезов. Железные ворота полностью изготавливаются с помощью сварки.

Вернуться к оглавлению

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

  • материал забора;
  • стиль оформления дома и двора;
  • степень прочности;
  • желаемая декоративность;
  • наличие свободного пространства;
  • возможность сделать самостоятельно;
  • стоимость.

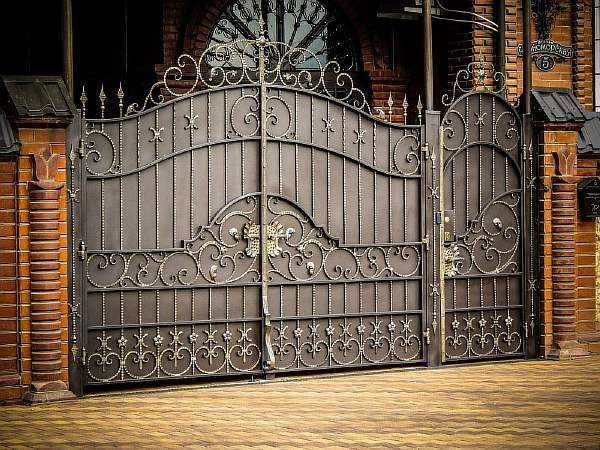

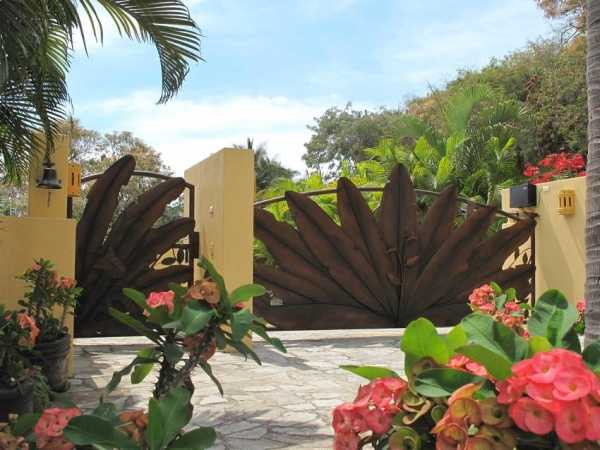

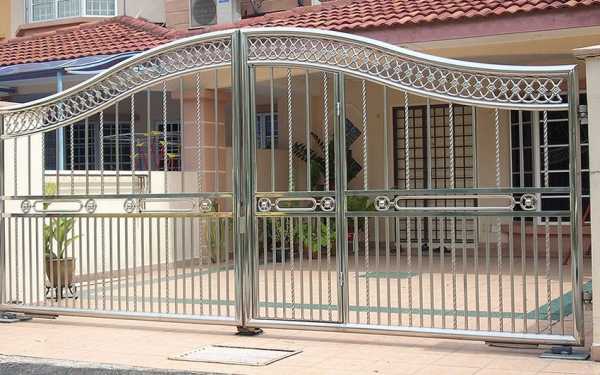

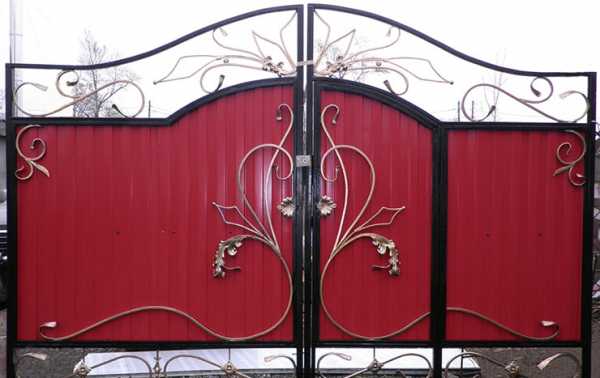

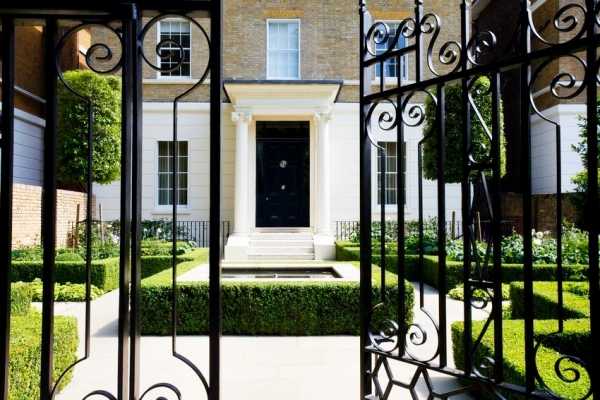

Кованые элементы

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

  • простая в исполнении;
  • долговечная;
  • непрозрачная;
  • красивая;
  • простая в уходе;
  • недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

Вернуться к оглавлению

Подготовительные работы

Перед строительством ограды и оформления въезда во двор необходимо провести обязательные работы:

  1. Определиться с типом и материалом.
  2. Выбрать по фото близкое к желаемому оформление.
  3. Измерить расстояние между стойками.
  4. Сделать чертеж.
  5. Начертить схему расположения всех элементов в натуральную величину.
  6. Рассчитать необходимое количество материала каждого вида.

До начала расчета надо определить размер проема. Он должен быть на 1 м больше ширины машины (ее выступающих наружу элементов). Обычно это зеркала заднего вида.

Монтажная схема

Вернуться к оглавлению

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

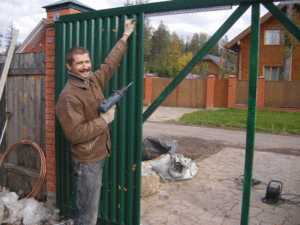

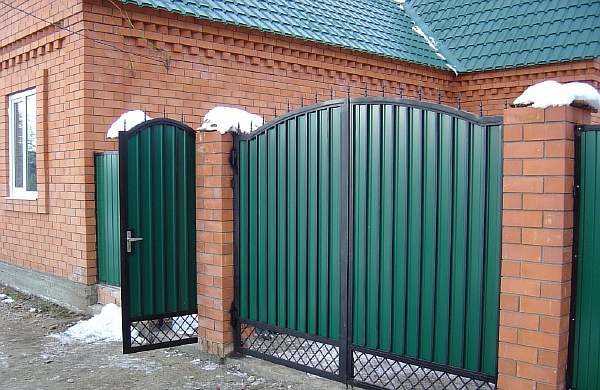

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

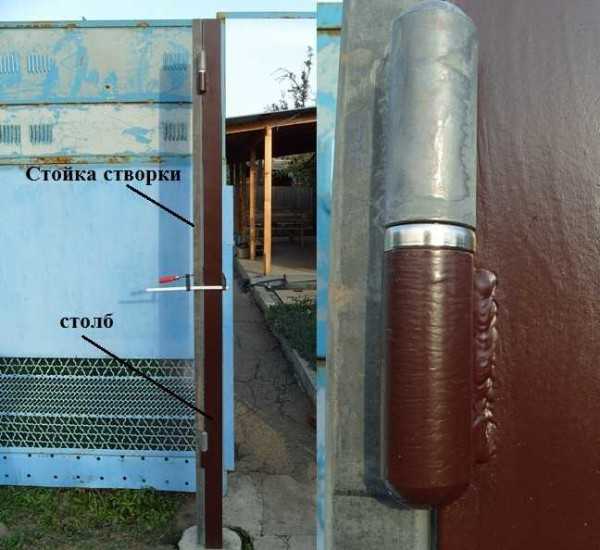

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

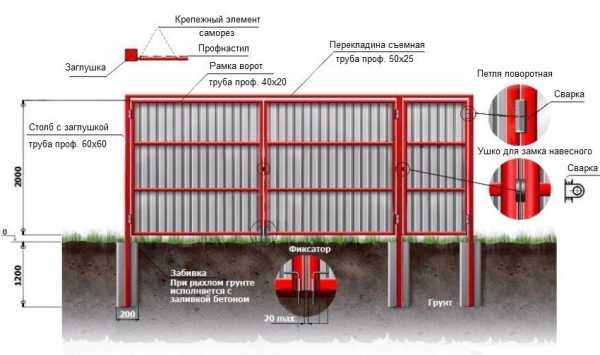

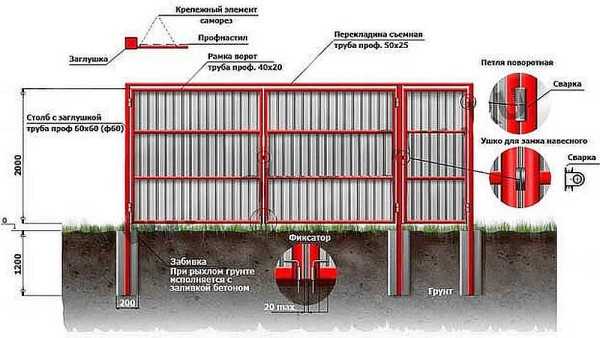

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

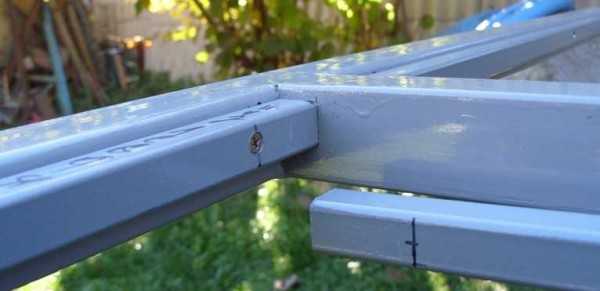

Каркас

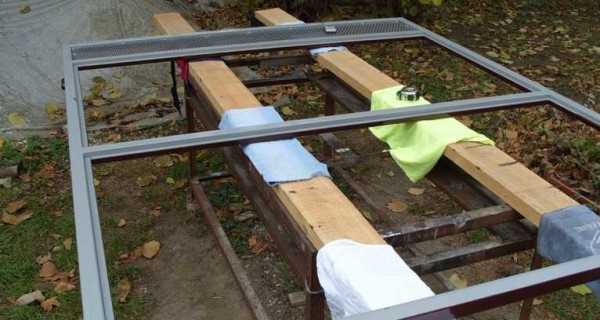

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

  1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
  2. Проверяется диагональ.
  3. Вырезаются и прихватываются распорки.
  4. Варится весь каркас.
  5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

Схема для изготовления каркаса своими руками

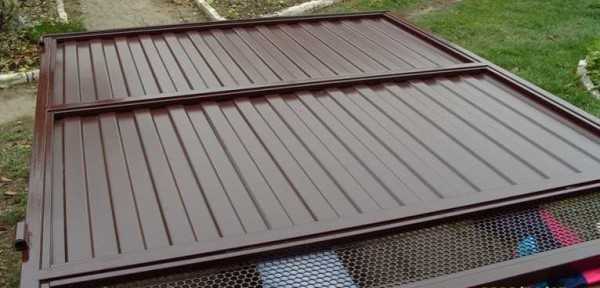

Обшивка

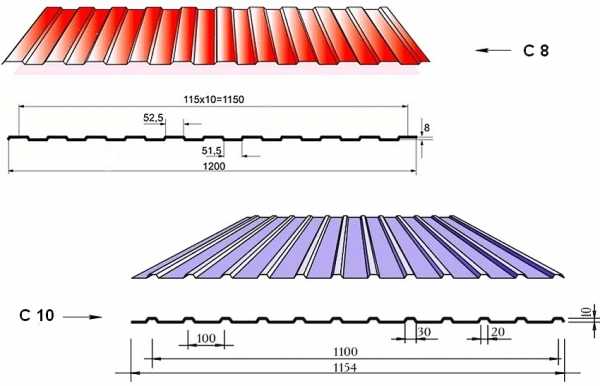

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

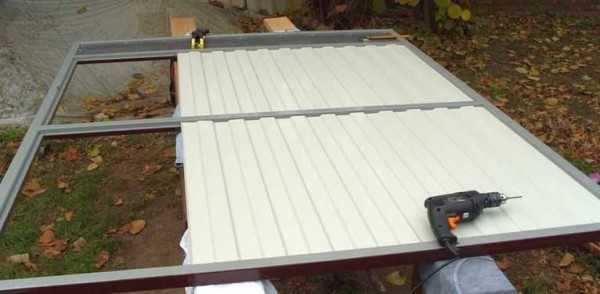

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

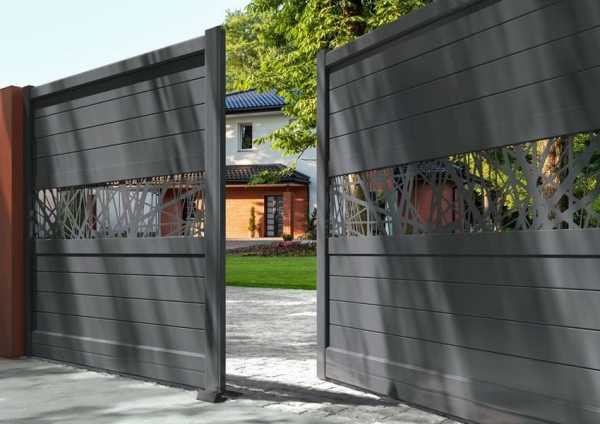

Из ДПК

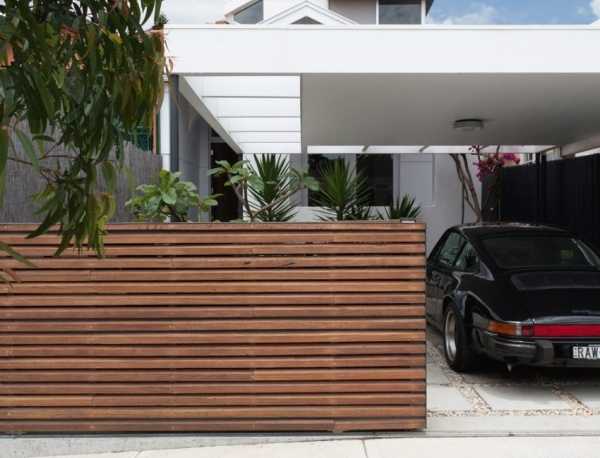

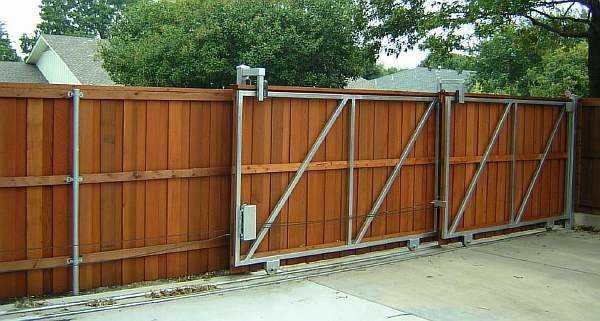

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

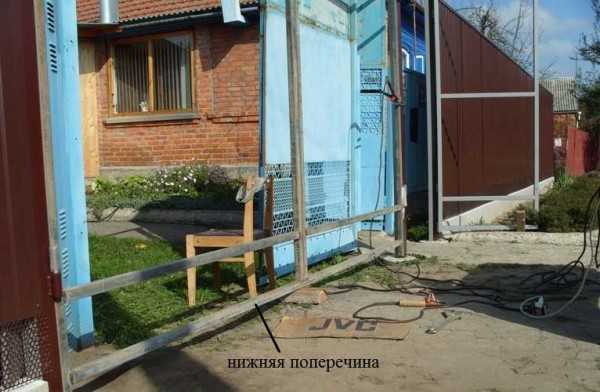

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

В месте расположения калитки ставятся дополнительные стойки и перекладины между ними на высоту проема с приваренным по периметру прокатом 20х20 мм.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

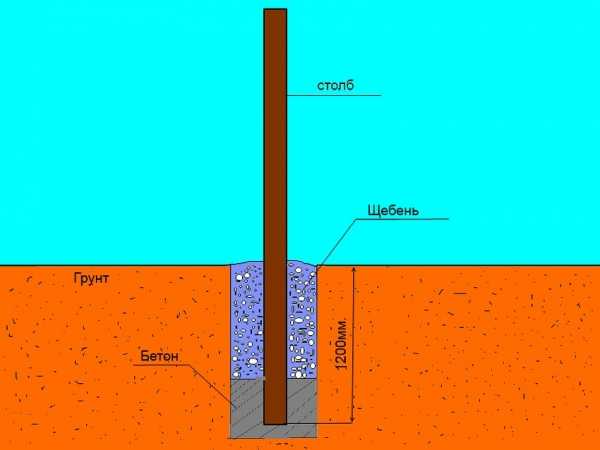

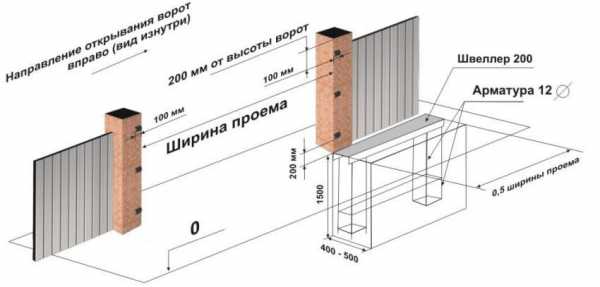

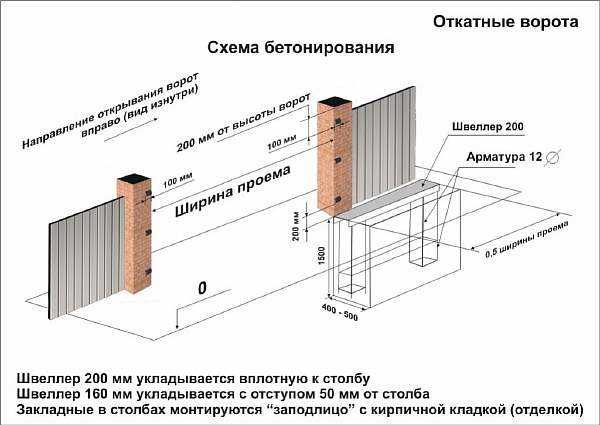

Схема устройства фундамента

Вернуться к оглавлению

Установка запоров на ворота

В зависимости от конструкции подбираются запоры. Для распашных конструкций сразу при монтаже устанавливаются штыри-фиксаторы створок в закрытом положении. Для закрывания используют засов или задвижку с петлями для навесного замка.

На откатные модели ставятся концевые защелки или вертикальные задвижки.

Каркас

Установка запоров производится после полного монтажа всех полотнищ. Крепление выполняется при положении створок в закрытом состоянии.

zaborsebe.ru

особенности изготовления и эксплуатации встроенной калитки

Владельцы загородных домов в целях экономии пространства часто отдают предпочтение воротам с калиткой. И это неспроста. Такая конструкция удобна в эксплуатации, экономит бюджет и время, а также отличается функциональностью. Эстетичный вид также не должен уходить на второй план, так как дизайн ворот — это первое, что бросается в глаза при взгляде на изгородь.

Данные ворота является многофункциональными

Планирование будущей конструкции

К сожалению, габариты участка не всегда позволяют установить отдельно стоящую калитку, поэтому ворота со встроенной калиткой — идеальный вариант для загородного дома. Перед тем как выбирать уличные ворота с калиткой, необходимо сделать все замеры и составить чертеж, который будет содержать следующие параметры:

  1. Ширина створа.
  2. Размер вместе с калиткой.
  3. Конструкция ворот.
  4. Стоимость материалов.

При измерении ширины необходимо учитывать размеры не только своего авто, но также и других автомобилей, которые будут заезжать во двор. Правильнее всего будет применять стандартные параметры легкового авто, прибавив к ним 1 метр. Размеры встроенной калитки, а также ее внешний вид имеют немаловажное значение, поэтому стоит также определиться и с ними. Вносить их в чертеж нужно с учетом будущего порожка.

В этом видео вы подробнее узнаете о данных воротах:

Существует множество разновидностей конструкций ворот, среди которых можно выделить подъемные, откатные, распашные и т.д. Это довольно важный пункт, так как каждый из этих типов требует определенной площади и создания необходимых условий.

Стоимость материалов для изготовления ворот — весьма важный аспект, потому как материалы более высокого качества стоят, соответственно, дороже. А недорогие могут оказаться недолговечными. В связи с этим необходимо тщательно взвесить все плюсы и минусы перед покупкой материалов.

Виды ворот

Ворота со встроенной калиткой бывают нескольких видов. Они отличаются между собой в зависимости от способа открывания и применяемых материалов для их изготовления и могут быть:

  1. Откатные с внутренней калиткой.
  2. Автоматизированные.
  3. Распашные.
  4. С калиткой из древесины.
  5. Конструкция из профнастила.

Наиболее популярным уличным вариантом являются откатные ворота с калиткой внутри. Он применяется довольно часто, так как является удобным в использовании и забирает немного пространства. Тем не менее, для обеспечения нормального функционирования необходима ровная поверхность. Одной из составляющих таких ворот выступают направляющие полозья для роликовых кареток, предусмотренные для облегчения процесса открывания и закрывания.

Эти детали можно купить в магазине инструментов и стройматериалов. Такие ворота просты в эксплуатации, потому как открываются и закрываются автоматически с помощью редуктора и двигателя.

Следующий вариант — ворота с автоматизацией. Эта система состоит из 1 или 2 электроприводов, антенны, сигнальной лампы и электромагнитного замка. Чтобы конструкция работала, к ней необходимо подвести электричество.

Распашные ворота — один из видов ворот с калиткой во двор, который обладает своими привилегиями:

  1. Удобство в использовании.
  2. Легкость монтажа.
  3. Возможность оборудования защитного устройства для повышения безопасности.

Однако наряду с этими достоинствами существует один недостаток: необходимо много пространства для обеспечения правильного функционирования. Также могут возникнуть некоторые сложности эксплуатации в зимний период, если рядом находятся сугробы. В связи с этим возникает необходимость расчистки снега.

Калитки и ворота из дерева имеют эстетичный внешний вид и массивность. Срок использования таких конструкций не очень длительный, так как древесина страдает от негативных факторов окружающей среды. Вода — главный враг дерева, в связи с чем нужно перед изготовлением такой конструкции предварительно защитить ее, обработав поверхность специальным средством.

Порода дерева также имеет очень важное значение. К примеру, дуб очень устойчив к воздействию природных явлений.

Конструкции из профнастила имеют много достоинств, к которым можно отнести:

  1. Широкий цветовой спектр.
  2. Устойчивость к воздействию погодных условий, защита от коррозии.
  3. Относительно легкий вес.
  4. Отсутствие надобности делать крепкий каркас.
Ворота могут быть сделаны из различных материалов

Кроме того, ворота из профнастила легки в монтаже, отличаются доступной ценой, имеют долгий срок службы.

Особенности изготовления

Поэтапное изготовление конструкции можно рассмотреть на примере распашных ворот со встроенной или отдельно стоящей калиткой. Для обеспечения правильной работы конструкции нужно заранее предусмотреть, чтобы было достаточно места для открытия створок.

Для создания каркаса понадобится жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), в качестве обшивки подойдет металл, дерево или профнастил. Кроме того, необходимо иметь в арсенале краску с грунтовкой, а также задвижку и петли.

Не обойтись в работе без таких инструментов, как болгарка, шлифовальный круг, сварочный аппарат и шуруповерт.

Перед тем как приступить к изготовлению каркаса, необходимо очистить металлические трубы от неровностей и коррозии при помощи шлифмашины. После этого их следует обезжирить, используя растворитель, а затем покрыть грунтовкой. Из предварительно заготовленных и вымеренных деталей сваривают раму.

Если калитка и ворота отделены друг от друга, нужно будет изготовить три каркаса из металлопрофиля 60*30 мм: два — для створок, один — для калитки. Каркас может иметь как прямоугольную, так и квадратную форму, в зависимости от параметров створок.

Далее по направлению к внутренней части рамы варится каркас из металлопрофиля 20*20 мм. Чтобы его укрепить, следует из того же материала приварить раскосы по диагонали. Однако существует один нюанс, который нужно учитывать: если необходимо обшить ворота с обеих сторон, тогда внутренняя часть рамы приваривается строго посередине конструкции, а если только с одной стороны — на краю рамы.

В случае если предусматривается створка ворот с внутренней калиткой, то необходимо варить раму прямоугольной или квадратной формы с 2-мя стойками внутри, равными ширине калитки, которая может располагаться в любой части створки. Раму будущей калитки сваривают отдельно, затем прикрепляют при помощи петель к одной из стоек. Места сварки следует обработать грунтовкой.

Следующим этапом идет обшивка, в качестве которой можно использовать доски, рейки или штакетник. Для крепления этих материалов понадобятся саморезы. При вертикальном расположении древесины можно оставлять просветы между досками, а можно укладывать их сплошняком. При диагональном — следует оставлять зазоры.

У данных ворот есть масса нюансов при изготовлении

При использовании металлической обшивки нужно отдать предпочтение оцинкованным листам или профнастилу с покрытием ПВХ. Они крепятся к конструкции при помощи заклепок или саморезов. Их обязательно следует окрашивать или класть оцинковку.

Эксклюзивный вариант

Если хозяева стремятся к тому, чтобы их ворота были особенными и неповторимыми, а также привлекали своим эстетичным внешним видом, то можно остановить свой выбор на кованых конструкциях. Впрочем, такие изделия не относятся к разряду дешевых, что также следует учитывать при покупке.

Используя ковку, можно украсить металлические конструкции всевозможными узорами и рисунками, сквозь которые будет видно придомовую территорию. Также при необходимости можно сделать плотную ковку, через которую ничего не будет видно.

Важно не упустить из виду тот факт, что дом, находящийся за коваными воротами, должен соответствовать по стилю и габаритам. Нелепо смотрятся кованые ворота, за которыми находится приземистый домик с маленьким придомовым участком.

К достоинствам этого вида конструкции можно отнести:

  1. Неповторимый дизайн.
  2. Создание узоров любой сложности.
  3. Длительный срок службы.
  4. Хорошая сочетаемость с остальными материалами.

Правда, не стоит забывать и о некоторых недостатках, таких как высокая цена изделий и необходимость придерживаться технологии производства.

Четко продуманный дизайн и использование качественных материалов станут залогом красоты и долговечности конструкции. Такое изделие будет долгие годы радовать своим привлекательным видом хозяев, гостей и просто прохожих.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

Ворота своими руками. Чертежи, фото и видео

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

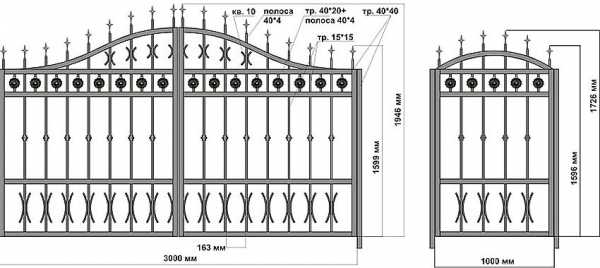

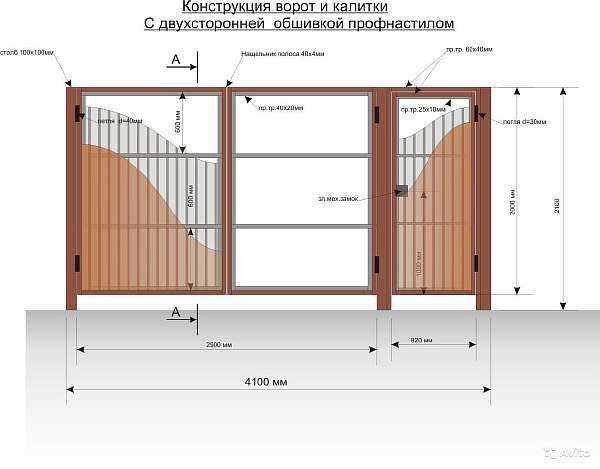

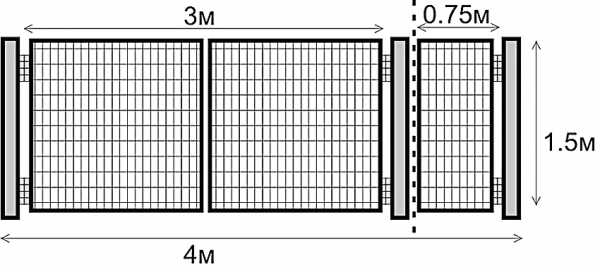

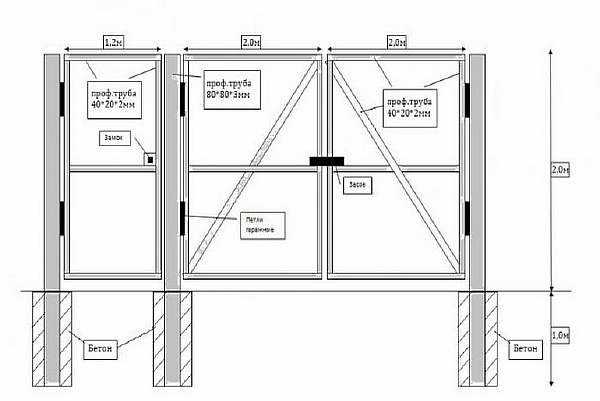

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

  • древесину;
  • листы тонкого металла;
  • профнастил.

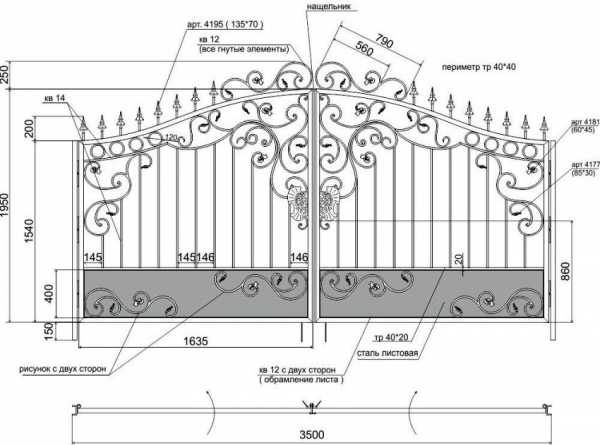

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

  • консольными;
  • откатными;
  • подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

thewalls.ru

красивые, простые, чертежи для изготовления

Красивая кованая конструкция со встроенной в створку калиткой

Владельцы загородных домов долго выбирают ворота с калиткой для участка. И это оправданно, ведь по внешнему виду уличных ворот гости судят о хозяине. Но если раньше ставили массивную и приятную на вид конструкцию, то в наше время этого недостаточно.

Ворота вместе с калитками должны быть функциональными. Чем быстрее они открываются и закрываются, тем больше экономится времени, которое так дорого человеку. Полотно должно раздвигаться или подниматься при въезде или при выезде автомобиля, а также открываться для входа хозяев.

Планировка и чертеж конструкции

Чертеж конструкции со встроенной калиткой

Важно! Перед выбором уличных ворот с калитками для их установки на своем дворе обязательно нужно сначала составить чертеж и все спланировать.

На чертеже следует учитывать следующие нюансы:

  1. Ширину. При определении ширины принимают во внимание размеры своего автомобиля и того транспорта, который приезжает в гости. Размеры машин у всех разные. Лучший вариант — использовать стандартные размеры легкового автомобиля и приплюсовать к ним еще один метр. Подавляющее большинство легковых машин проедут в такие ворота.
  2. Размеры вместе со встроенной калиткой. Поскольку калитка является составной частью, нужно определиться с ее размерами и видом. Размеры нужно заносить на чертеж, при этом не забывать о создании порожка.
  3. Конструкцию уличных ворот. Разновидностей много: распашные, откатные, подъемные и прочие. Эти вопросы важны, поскольку каждая разновидность нуждается в определенной площади. К тому же для того или иного типа вместе с калиткой нужно обязательно создать условия.
  4. Материалы для изготовления и их стоимость. Два этих аспекта оказывают друг на друга непосредственное влияние. За небольшие деньги не удастся купить материалы высокого качества и, следовательно, недорогие ворота будут недолговечными. Поэтому нужно все продумать, прежде чем окончательно решить, какой материал использовать для изготовления.

Разновидности

Ворота со встроенной калиткой подразделяются на несколько разновидностей. Вариант зависит от типа открывания и используемых для изготовления материалов.

Откатные

Эскиз откатных систем с проемом для входа

Откатные ворота с калиткой внутри – распространенный уличный вариант. Его используют часто, поскольку они удобны в эксплуатации и не требуют много места для нормального функционирования. Однако чтобы конструкция работала правильно, требуется ровная поверхность.

Составляющая часть таких ворот — направляющие для роликовых кареток полозья, специально предназначенные для упрощения их открывания и закрывания. Такие полозья приобретают в магазине строительных материалов и инструментов. Откатные ворота удобны в использовании, поскольку открываются и закрываются автоматически посредством двигателя и редуктора.

С автоматизацией

В эту конструкцию входят один или два электропривода, сигнальная лампа, антенна, блок управления, электромагнитный замок. Для работы конструкции к ней подводят электричество.

Распашные

Чертеж с размерами для распашных изделий

Еще одна разновидность ворот с калиткой во двор.

У этого типа есть преимущества по сравнению с другими:

  • простота в эксплуатации;
  • легкость установки;
  • для максимальной защиты, возможность оснащения защитным устройством.

Но есть у них и серьезный недостаток — они требуют площади для нормального функционирования. Много проблем возникает при эксплуатации в зимнее время, когда рядом лежат снежные сугробы. Поэтому прежде чем выехать или выйти, придется убрать снег с площадки.

Ворота с калитками из древесины

Деревянные калитки и ворота отличаются привлекательным внешним видом и массивностью. Однако срок эксплуатации деревянных конструкций низкий. Это связано с тем, что дереву плохо рядом с негативными условиями окружающей среды.

Вред деревянным изделиям наносит контакт с водой. Поэтому прежде чем изготовить и установить деревянные ворота вокруг двора или дачного участка, нужно позаботиться об их защите. Для этого обрабатывают поверхность специальным веществом.

Также важно правильно подобрать саму породу древесины. Дуб, например, отличается устойчивостью к воздействию негативных факторов.

Из профнастила

Вид изделий из профнастила

Легко устанавливаются, низкой стоимости, при этом высокого срока эксплуатации.

К достоинствам относятся:

  • широкая цветовая гамма;
  • стойкость к погодным условиям, придаваемая специальными полимерами защита от коррозии;
  • небольшой вес конструкции;
  • отсутствие необходимости создавать прочный каркас.

Основы самостоятельного изготовления

Рассмотрим этапы изготовления на примере распашных конструкций со встроенной или отдельно стоящей калиткой.

Важно! Для нормального функционирования ворот, следует заранее побеспокоиться о достаточном свободном месте для открывания створок.

Материалы и инструменты

Для каркаса потребуется жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), для обшивки – металл, профнастил или дерево. Также потребуются петли и задвижка, грунтовка и краска. Из инструментов – сварочный аппарат, болгарка, шлифовальный круг и шуруповерт.

Каркас

Чертеж каркаса с размерами

Перед изготовлением самого каркаса, металлические трубы очищают шлифмашиной от коррозии и неровностей. Обезжиривают растворителем и наносят грунтовку. Из, заранее подготовленных по размерам деталей, варят раму.

Если ворота и калитка разделены, потребуется сделать 3 каркаса из металлопрофиля 60*30 мм: 2 – для створок, 1 – для калитки. Каркас может быть квадратным или прямоугольным. Это зависит от форм створок.

Следом, по периметру к внутренней стороне рамы, варится каркас из профиля 20*20 мм. Для укрепления конструкции из этого же профиля приваривают диагональные раскосы.

Совет! Если предполагается обшивка ворот с двух сторон, внутренняя рама приваривается четко посередине каркаса, если с одной стороны – сдвигается на край рамы.

Для створки со встроенной калиткой варят квадратную или прямоугольную раму с двумя внутренними стойками на ширину калитки. Расположение калитки может быть как сбоку, так и посередине. Отдельно сваривают раму калитки и крепят петлями на одну из стоек. При необходимости зачищают места сварки и грунтуют.

Обшивка

Обшивка готовой конструкции профнастилом

Для обшивки ворот деревом используют штакетник, доску или рейки. Любой из вариантов крепится саморезами. Располагать дерево можно вертикально с зазорами или без, или диагонально с просветом.

Если обшивка металлическая, лучше выбирать оцинкованные листы или профнастил с ПВХ-покрытием.

Крепят их к каркасу саморезами или специальными заклепками. Они также должны быть оцинкованы или прокрашены.

Оригинальные ворота

Фото оригинальной въездной группы

При желании изготовить уличные ворота особенными, для подчеркивания стиля, можно установить кованую калитку. Но за это придется заплатить — чаще такой вариант калиток изготавливается на заказ, поэтому они красивого внешнего вида.

На металлических изделиях с помощью ковки можно изобразить ажурные рисунки. Они не препятствуют обозрению внутренней территории.

Можно, наоборот, сделать плотный узор, не дающий возможности случайным прохожим видеть, что происходит за калиткой на участке. Но при этом и рядом находящийся двор должен соответствовать воротам. Глупо будет устанавливать кованые ворота на входе во двор одноэтажного и небольшого по площади дачного домика.

К достоинствам относят:

  • уникальность дизайна;
  • возможность создавать изделия с разными по сложности рисунками;
  • долгий срок эксплуатации;
  • совместимость с другими материалами.

Недостатков два – высокая стоимость и необходимость соблюдения технологии изготовления.

На деревянных воротах создают резные выпуклые узоры, украшения в виде сквозных вырезов. Можно для этих же целей использовать краски, но это уже не столь эффектно.

Подводим итог

Делая выбор в пользу того или иного материала, помните: ворота прослужат долго, если на них не экономить. Это касается и материалов для каркаса, и для обшивки, и для последующего монтажа и установки конструкции.

В ниже представленном видео, вы найдете дополнительную информацию по выбору материала и изготовлению конструкций.

moyaograda.ru

Ворота своими руками. Чертежи, фото и видео

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

  • древесину;
  • листы тонкого металла;
  • профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

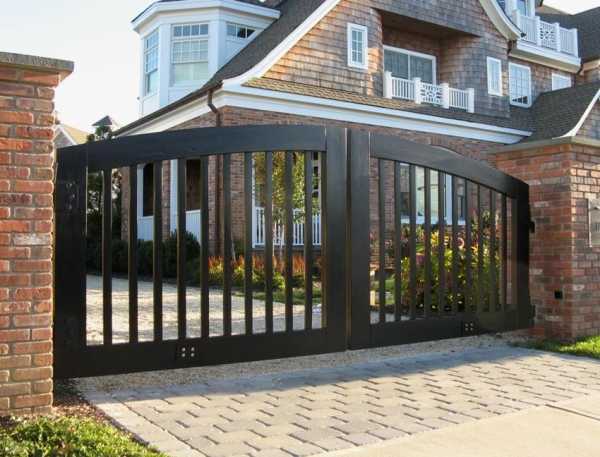

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

  • консольными;
  • откатными;
  • подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.
Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

3D-эскиз консольных ворот

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

  • 6 метровая направляющая балка;
  • две роликовые опоры;
  • концевые ролики;
  • ловители концевых роликов;
  • дополнительное устройство с 2 роликами;
  • заглушки для концов балки.

Распашные металлические ворота

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

ibuildrussia.ru

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Содержание статьи

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

stroychik.ru

фото и инструкция по монтажу

Главная / Статьи / Ворота распашные металлические с калиткой: фото и инструкция по монтажу

Любая частная территория или приусадебный участок нуждается в ограждении, в котором, в свою очередь, должны быть ворота. Существует много различных видов ворот, различающихся по материалу, типу конструкции и другим характеристикам. В интернете можно найти все необходимое для того, чтобы создать ворота распашные металлические с калиткой: фото, инструкции, чертежи и детальные советы.

Распашные металлические ворота с калиткой – отличный вариант для частного дома

Преимущества и особенности конструкции

Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику. У каждого из типов такой конструкции есть ряд преимуществ:

  • для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории

  • все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
  • калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
  • металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.

Металлические распашные ворота подвешены на тройной ряд петель

Кроме этого, эскизы, конструкцию, чертежи, схемы распашных ворот своими руками можно создать по индивидуальному проекту, используя кованые элементы, автоматику для открытия ворот и многое другое. Таким образом, ваша конструкция будет не только надежной, но и неповторимой в плане дизайна.

Типы конструкций

Все типы данных ворот состоят из двух или одной створок, которые при помощи петель крепятся к раме. В зависимости от типа створок, различают следующие виды конструкций:

  • каркасные с сеткой – такой тип ворот хорошо подойдет там, где нужно оградить территорию с растениями, или просто не допустить постоянного затенения. При этом сетка стоит достаточно дешево, легко монтируется, не нуждается в постоянном уходе и может похвастаться еще рядом преимуществ;

Кованые ворота и калитка смотрятся элегантно и роскошно

  • с профнастилом – фото ворот из профнастила с ковкой или другими элементами показывают, что такая конструкция привлекательно выглядит и надежно защищает территорию. Сам профнастил отличается большой долговечностью и надежностью, а также широким ассортиментом цветовых решений. Неудивительно, что именно такой тип конструкций в последнее время пользуется все большей популярностью;
  • со сварным решетчатым каркасом – такой тип конструкции отличается стильным видом и используется, чаще всего, именно в декоративных целях. Но не стоит недооценивать прочность подобного каркаса, он отлично переносит механические повреждения;

Монтажные размеры распашных ворот и калитки из сварной сетки

  • с утеплением – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка в таком случае может быть двойной или одинарной.

Полезный совет! При выборе конструкции учитывайте также тип забора, к которому она будет крепиться. Например, если ваш забор изготовлен из профнастила, то и ворота стоит делать из него.

Двустворчатые распашные ворота – наиболее распространенный вариант подобных конструкций

По количеству створок можно провести следующую классификацию:

  • одностворчатые – характеризуются большим весом и нуждаются в устройстве усиленного опорного столба. Такой тип конструкции не слишком популярен, так как далеко не каждые петли выдерживают вес сплошного металлического полотна, да и монтировать его сложно. Из преимуществ можно выделить большую прочность, а из недостатков – необходимость в укрепленном фундаменте и держателях, а также потребность в большом количестве свободного пространства для открывания и закрывания ворот;
  • двустворчатые – самый распространенный вариант. Монтаж распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, складского или производственного помещения. Основные достоинства – это простота конструкции и легкость в эксплуатации и обслуживании;

Металлические распашные ворота со встроенной в створку калиткой

  • двустворчатые с калиткой – самый удобный и часто используемый вариант. Калитка позволяет свободно пропускать на территорию людей без необходимости открывать основные створки.

Из чего состоят ворота и какие инструменты используются при монтаже

Любые распашные ворота с калиткой состоят из следующих элементов:

  • каркас – основа ворот, которая крепится к столбам или к забору;
  • обшивка – материал, которым заполняется каркас;
  • петли, при помощи которых каркас крепится к опорным столбам;
  • столбы;
  • запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.

Современный дизайн металлических распашных ворот с калиткой

Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.

Выбор профильного листа, материалов для каркаса и столбов

Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:

  • «С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

Виды профилированных листов, подходящих для монтажа ворот

  • «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
  • «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.

Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

Распашные ворота и калитка из металла выполнены в едином стиле

Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:

  • сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
  • алюминиевый каркас – используется только в сочетании с легкими материалами обшивки. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
  • каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.

Схема каркаса из профилированной трубы для распашных ворот с калиткой

Полезный совет! Если вы все-таки собираетесь использовать дерево для каркаса, то для этих целей лучше всего подойдет качественный деревянный брус с сечением 10х10.

Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.

Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:

  • дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

Распашные ворота и калитка, выполненные из металла

  • кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес. Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
  • бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
  • асбест – средний вариант между металлическими и деревянными столбами;

Схема устройства опор для распашных ворот с калиткой

  • металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.

Порядок монтажа

Изготовление ворот из профлиста своими руками – это достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.

Начальный этап возведения ворот – составление подробного чертежа будущей конструкции, который может быть выполнен с нуля или взят из интернета. В любом случае необходимо проведение некоторого количества расчетов и замеров. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, так что вам остается только выбрать устраивающий вас вариант дизайна.

Монтажные размеры ворот из профнастила со встроенной в створку калиткой

Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота имеют 2 м в высоту, то глубина ямы должна быть не меньше 1 м, а диаметр углубления стоит делать на 10 см больше, чем диаметр опорной трубы. Классические размеры ворот из профнастила с элементами ковки – 3-4 на 2,5 м. При этом нужно учитывать габариты калитки, а если вы ограничены в размерах участка, то ее можно врезать в одну из створок.

Далее идет установка опор. Толщина опорной трубы подбирается в зависимости от веса всей конструкции. Труба укладывается в яму, затем засыпается щебнем или битым кирпичом и заливается строительным раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или вам просто нужно дополнительное укрепление, то столбы у основания можно обложить кирпичами.

Процесс установки опорных столбов для распашных ворот

Изготовление самих ворот – отдельный процесс, который стоит расписать детально.

Монтаж ворот из профнастила с элементами ковки: фото и инструкции

При изготовлении ворот, в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в форме квадрата или прямоугольника, а места стыков свариваются при помощи сварочного аппарата.

Полезный совет! Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее будет крепление, тем лучше рама будет выдерживать вес створок.

Монтажные размеры распашных ворот и калитки с металлическим каркасом и вставками из профнастила

При изготовлении створок, металлические профили раскладываются на ровной поверхности в соответствии с вашим чертежом, а затем места соприкосновения свариваются. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом изготавливается каркас для калитки.

После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла – около 2 мм. Вес более толстых листов могут не выдержать опорные стойки, а слишком тонкий металл можно легко повредить.

Ворота из профилированных листов с элементами ковки

Особое внимание следует обратить петлям, так как именно на них держится вся конструкция. Не стоит экономить на данном элементе ворот, иначе вы рискуете получить крайне ненадежную конструкцию. Петли привариваются к опорным столбам и створкам при помощи сварочного аппарата.

После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.

Схема устройства кованых распашных ворот с калиткой

Установка автоматики на ворота

Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

Распашные ворота из металла с установленной автоматикой

Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха. Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

  • Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
  • Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

    • Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

    Пример монтажа распашных кованых ворот и калитки

    Полезный совет! На чертеже кованых ворот очень важно учитывать точные размеры элементов для того, чтобы в готовом изделии между ними не образовались зазоры.

    Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

    Распашные ворота из металла с элементами ковки и встроенной калиткой

    Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

    Преимущества и недостатки кованых ворот

    Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

    • долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

    Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

    • экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

    Недостатки:

    • сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
    • высокая цена – недостаток, который логично вытекает из предыдущего пункта.

    Кованые конструкции отличаются особой красотой и изяществом

    Уход за коваными конструкциями

    Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

    По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

    Металлические распашные ворота с обилием ажурных кованых элементов

    Ворота распашные металлические с калиткой: фото и нюансы работы

    Вне зависимости от того, какой из вариантов распашных ворот вы выбрали, следует учитывать ряд важных моментов:

    • до осуществления каркасных работ бетон вокруг опорных столбов должен как следует высохнуть. Если же вы делаете столбы с прямой врезкой в грунт, то землю вокруг них нужно обильно полить водой, тщательно утрамбовать, а затем дать высохнуть;
    • работы по закладке фундамента для ворот (если требуется) и опорных столбов лучше всего осуществлять в теплое время года, когда грунт еще не промерз, но уже не слишком влажный;

    Необычные распашные ворота и калитка с растительными мотивами в дизайне

    • если вы не хотите, чтобы металлические ворота страдали от осадков, то сверху их стоит закрыть небольшим козырьком;
    • металлический каркас и столбы нужно вскрывать специальной краской для защиты от коррозии. Делать это нужно до начала монтажных работ;
    • столбы не должны иметь отверстий сверху. Поэтому, если вы делаете их из полых труб, то отверстия нужно заварить.

    Вариант металлических распашных ворот с калиткой

    Помните, что качественные и надежные ворота – это залог безопасности вашей территории. Поэтому не стоит экономить на расходных материалах, а также невнимательно относиться к процессу сборки и установки конструкции. На сегодняшний день на специализированных сайтах в интернете размещено огромное количество подробных и доступных материалов, внимательное изучение которых позволит избежать самых распространенных ошибок.

    Металлические распашные ворота с калиткой – один из самых популярных типов ворот. Они достаточно просты в изготовлении и эксплуатации, недорого стоят и прослужат вам долгие годы.

    Фотогалерея (27 фото)

    15.12.2016


    gopb.ru

    РубрикаРазное

    Добавить комментарий
