Распаячный короб – Монтаж распаячной коробки для наружной и скрытой проводки

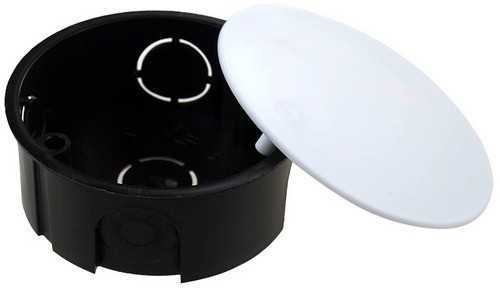

Хотя данные изделия и выполняют одинаковую функцию, но, как видите, имеют свои существенные отличия.

Следует также обратить ваше внимание на то, что у коробки скрытого типа по бокам, как правило, устанавливают специальные лапки с пружинками. Они предназначены для фиксации при монтаже проводки через гипсокартонную стену.

Виды электрических распределительных коробок

Как вы уже могли понять из сказанного ранее, в настоящее время существует несколько видов распределительных электрических коробок. Их разделяют по таким характеристикам:

1. Изготавливают в основном из пластика или металла
2. Устанавливают открытым либо скрытым способом
3. Изделия имеют круглую, квадратную или же прямоугольную форму
4. Отличаются по размерам

Из металла и пластика

Металлические коробки существуют и используются еще с прошлого века, когда их еще не додумались делать из пластика.

Однако, то, что они из прошлого века, не означает, что они устарели! Коробки из металла продолжают активно использовать — в частности в деревянных домах, банях и сараях. Связано это с тем, что при возгорании кабеля металлическая основа коробки будет служить хорошим препятствием для дальнейшего распространения огня.

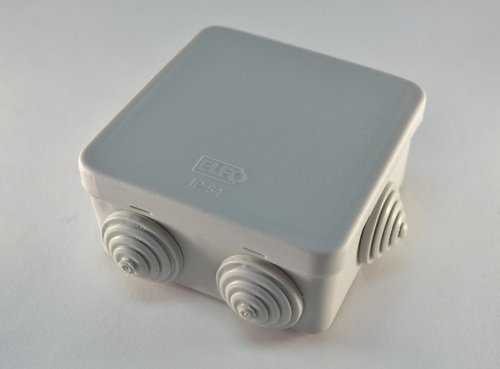

Что касается изделий из пластика, то они выглядят уже современнее. Их изготавливают из этого материала двух видов (наружного и скрытого). Такие коробки имеют ряд преимуществ, такие как невысокая их стоимость, удобство конструкции и, конечно же, выглядят намного привлекательнее. В последнее время уже появился пластик, обладающий хорошей устойчивостью к пожарам и обладающий самозатухающими свойствами.

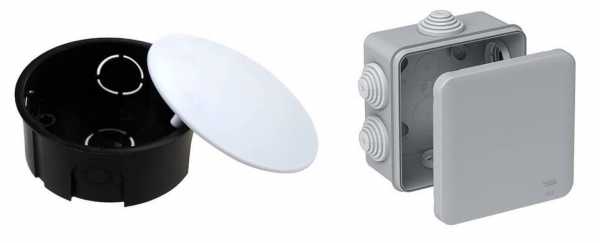

Наружные и скрытые распределительные коробки

В случае, когда проводка в доме или каком-либо другом помещения прокладывается открытым способом, то в таком случае применяется наружная распредкоробка. Под штукатурку устанавливается изделие уже скрытого типа.

Свои функции в обоих случаях данные изделия выполняют хорошо, но при ремонте и дальнейшей эксплуатации данной коробки настенные изделия более удобные. Коробки с клеммами намного качественнее позволяют соединять между собой провода. К таким коробкам, как правило, относятся наружные изделия.

Разных форм и размеров

Электрические распределительные коробки изготавливают в разных геометрических формах. Все зависит от их применения и назначения. Для подводки небольшого количества жил, вполне достаточно будет круглой формы. Прямоугольные и квадратные по форме коробки используют при большем количестве жил, из-за их большой вместимости.

Стоит также отметить, что установить круглую коробку в бетон значительно легче из-за того, что не нужно выставлять ее по уровню. При монтаже открытой проводки лучше смотрятся квадратные и прямоугольные изделия.

Размеры коробки зависят от выбранного сечения кабеля. Настоятельно рекомендуем ознакомиться со статьей о расчете и выборе сечения кабеля.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

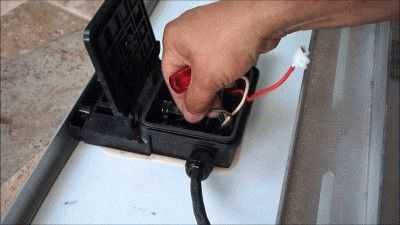

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
2. Места крепления данного изделия следует отметить при помощи простого карандаша;
3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

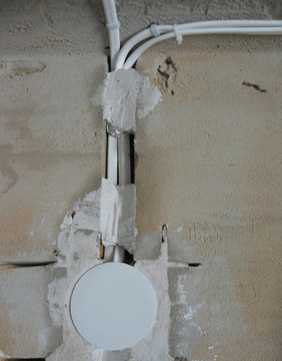

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

Итак, начнем:

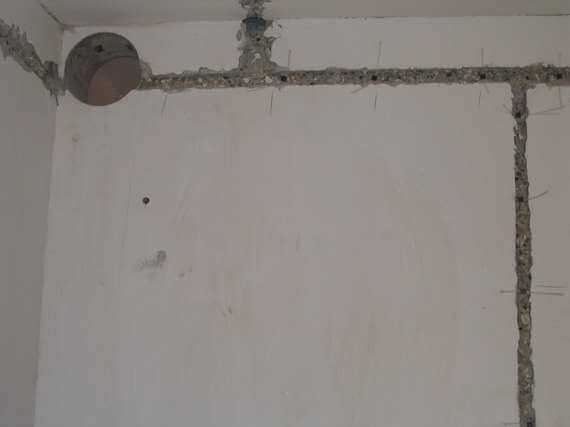

1. Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку. Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
2. К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
3. Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
4. Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
5. Между собой соедините жилы;
6. Закрывается защитная крышка;
7. Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.

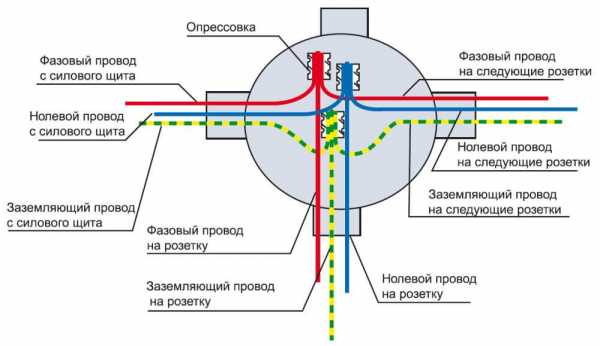

Схемы монтажа и подключения

Видео-инструкция

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Распределительные коробки: конструкция и виды

Распределительные коробки выполняют функцию “коммутатора”. В этом устройстве провода от одного кабеля будут расходиться по “электрическим точкам”. При использовании таких коробок можно сэкономить затраты на прокладку электропроводки.

Распределительные коробки для дома

В этой статье вы узнаете, как подключить распределительную коробку. Мы детально рассмотрели все особенности этого устройства.

Зачем нужны

Перед приобретением, вам сначала нужно разобраться зачем нужны распределительные коробки. Установочные коробки для розеток обеспечивают надежную безопасность. С их помощью вы легко сможете добраться до места соединения проводов. Если кабель не поврежден, тогда проблема может таиться в его спайке. Поэтому при неисправности вы можете просто открыть коробку для розеток и проверить надежность всех соединений. Во многих случаях именно отсутствие соединения становится причиной неисправности провода.

Распределительная коробка для взрывоопасных помещений

Нормы пожарной безопасности также обязывают использовать распределительные коробки. Все понимают ее важность, но многие не желают ее использовать в своем доме. Вот основные причины, почему пользователи отказываются от использования коробок для розетки:

• она портит интерьер помещения;
• установка занимает много времени;
• после установки она возвышается над плоскостью стены.

Это основные проблемы многих владельцев домов. Они не задумываются над своей безопасностью. Многие даже не знают, что при помощи шпаклевки ее можно аккуратно вывести на уровень стены, и она не будет мешать. Но если произойдет возгорание соединения проводов, а у вас нет распределительной коробки, тогда это будет большой проблемой. Вам придется вскрывать проводку и искать соединения. Обычно конструкцию размещают под потолком в углах комнаты. Какая должна быть высота у розеток вы можете узнать здесь.

Классификация распределительных коробок

Виды распределительных коробок для электропроводки могут различаться в зависимости от типа монтажа:

• открытые – монтируются на поверхности стен или потолка;
• скрытые – устанавливаются в углубления, специально сделанные в стене.

Различные виды распределительных коробок

Важно знать! Главная задача электропроводки заключается в предоставлении электрику доступа к окончаниям проводов. Поэтому на каждой распределительной коробке есть крышка, которую можно снимать.

Материал изготовления

Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации. Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.

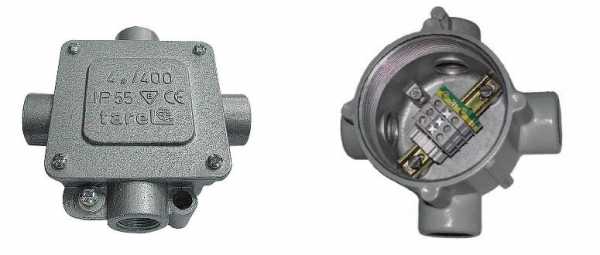

Распределительные коробки из металла

Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.

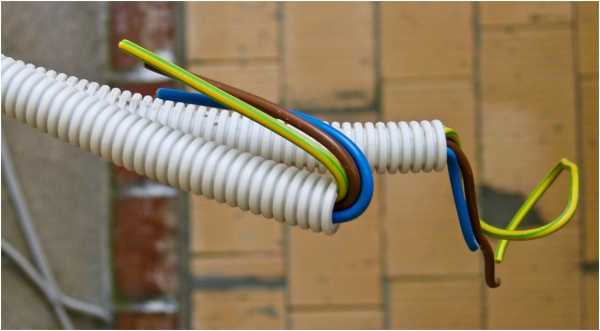

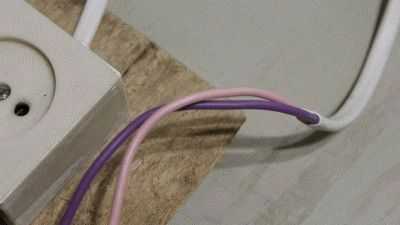

Соединение проводов

Соединение проводов в распределительной коробке может проходить следующими способами:

• сварки;
• спайки;
• скрутки;
• при помощи клемм.

Наиболее надежным способом считается сварка. Следующим по надежности можно считать пайку. Остальные два способа электрики используют только для подключения внутренних сетей. Если вы решили установить распределительную коробку ip55 на улице, тогда использовать скрутку и клеммы запрещено. Такие соединения со временем могут ослабнуть, а это приведет к нарушению подачи тока. Поэтому эти способы можно использовать только для временных подключений.

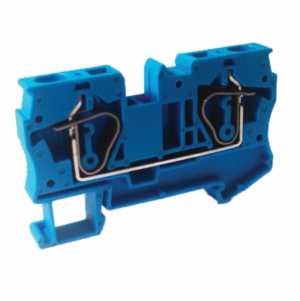

Соединение провода в распределительной коробки с помощью клемм

Конечно можно обойтись и без использования распределительных коробок. В этом случае все провода нужно вести от щитка к устройству. При использовании этого способа в распределительном щитке будет большое количество автоматов. Самостоятельно выполнять подобные работы не рекомендуется, так как вы можете запутаться. Если прокладка проводки осуществляется на взрывоопасных объектах, тогда нужно использовать взрывозащищенное коробки. Если вам будет интересно, тогда можете изучить, как поставить розетку в гипсокартон.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты, а также назначения. Минимальные размеры коробки для квартиры составляют от 10 см в диаметре. В корпусе может присутствовать от 2 до 4 отверстия для ввода. Они закрыты пластиковыми или резиновыми пробками. Скрытые распределительные коробки практически ничем не отличаются от открытых моделей.

Процесс монтажа

Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.

Купить эти устройства вы можете в специализированных магазинах электротехники. В инструкции вы сможете найти условия эксплуатации, степень защиты, а также номиналы напряжения. Клеммные колодки следует покупать отдельно.

Также можете прочесть: vse-elektrichestvo.ru/rozetki/kabel-dlya-rozetok.html.

vse-elektrichestvo.ru

Соединение проводов в распределительной коробке: советы и расположение щита

Распределительных коробок обычно несколько. Автоматов по количеству меньше, строители устанавливают минимум. Приборов не хватит. Посмотрим, как правильно изготовить, где поставить и как произвести соединение проводов в распределительной коробке, и что делать если проводов в избытке.

О распределительных коробках

По правилам автомат защиты ставится в фазном проводе, а в нулевом любые выключатели и ключи запрещены. Особенно сказанное касается линий освещения. Поговорим, как выглядит правильная распределительная коробка. Автоматов защиты на квартиру прежде выделялось два, а теперь ставится единственный (в новостройках). Строители понимают, что нормальную распределительную коробку для всех не поставишь, дело предвидится хлопотное, требует точности и занимает массу времени. Приходится людям ломать голову, как правильно соединять провода в распределительной коробке. А все чрезвычайно просто.

Распределительная коробка

Нулевая шина

Она непременно обязана присутствовать! На неё сажается нулевой провод, но! Заземление сюда заводить не допускается. Если стоит отдельный PE (защитный нуль), ставится дополнительная шина. Нюансы важны — фазы начнут рваться автоматами, а вот нули и заземление прямо идут на розетки и в прочие места. Предполагается масса ветвей, и отдельные ответвления не допускается скручивать, объединяться муфтами и пр. К примеру, для варочной панели провод кладётся прямо до распределительного щитка. Известны прочие аналогичные случаи. Требуется ветвление. Шина и обеспечивает хозяина подобной возможностью. Шина — кусок металла с хорошей проводимостью, чаще латуни, снабжённый многочисленным средствами монтажа жил. Обычно рейкой с винтовыми зажимами. Соединение получается долговечное, легко разбирается для изменения коммутации. Обратите внимание, что сюда обязана подходить жила с синей изоляцией.

Шина заземления

Ведётся жилой с жёлто-зелёной изоляцией. Порой провода ПВС3 снабжается двухцветным, в прочих случаях одноцветным кембриком. Заземление выглядит жёлтым, зелёным или сочетает комбинацию цветов. Эта шина отделена от нулевой, так требуют правила (к примеру, ПУЭ 7). Не везде стоит заземление, большинство светильников в последнем не нуждаются (допустимо сделать искусственно). В подобном случае разводка ведётся проводом ПВС2 (можно аналогичным). Цвета кембрика не всегда совпадают с картинками в Яндексе. Посмотрите, к примеру, на фото: сиреневый и розовый. Показан шнур от старой переноски (удлинителя). Первый цвет обычно принимается за нулевой провод, второй станет фазой. О заземлении речи не идёт.

Старый шнур

Фазный провод

Обычно коричневый либо белый, порой чёрный либо красный. Зависит от количества жил и назначения сети. Обычно проводка с 4 и более ветвями используется для трёхфазных сетей. Голубой провод нулевой, а заземление вправе отсутствовать. Фаза порой красного цвета. Допустимо использовать провод на 4 жилы для общего ствола двух ветвей кухонных розеток, причём в одну (или обе) планируется включать варочную панель. В последнем случае ветвление недопустимо, а провод располагается прямо на распредщит. Плюс единого провода в простоте протяжки по каналам, проходящим внутри стены. Аналогично пятижильный провод используется для нормативных четырёх розеток на кухне. Причём под одну отрядить неделимую пару, и сюда включать варочную панель. В описанном случае один фазный провод становится нулевым. Обычно с черным кембриком.

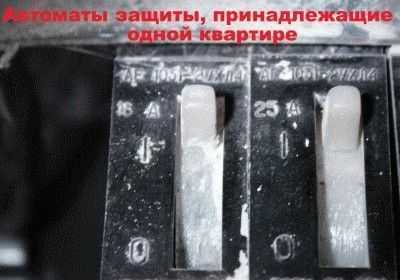

Автоматы

Устанавливаются на DIN рейки рядами. Фазный провод, идущий извне (от подъезда), ветвится при помощи перемычек на нужное число каналов. Иногда входов в квартиру два. Логично посчитать мощность по двум направлениям и разбить приблизительно поровну либо пропорционально мощности входных автоматов в подъезде (редко одинаковы, см. фото). Излагается множество вариантов выполнения расключения распределительной коробки. Ряд советов в помощь: выделить по ветви для освещения, розеток и климатической техники (тоже розетки, но постоянно занятые) любого помещения. Отдельный автомат получают балкон, варочная панель. Возникает справедливый вопрос: каким сечением провода ветвить? Обычно берётся аналог, что и на входе. Причина проста: в клеммы автоматов удобно заделывать жилы одинаковой толщины. А отдельную фазную шину создавать не принято. Видимо, из соображений безопасности. Монтаж жил ведётся так, чтобы оголённых участков не наблюдалось.

Защитный автомат

ОПС

В частных домовладениях сеть входит со столба, логично монтаж распределительной коробки начать с ОПС. Подразумеваются разрядники либо ограничители (часто варисторного типа), берущие на себя резкие пики и скачки напряжения, замыкая их на землю. А теперь обратите внимание! Если в квартире нельзя объединять шину заземления и нулевую, на входе в домовладение это, наоборот, делать нужно. К примеру, столб оборудуется громоотводом с собственным контуром заземления из штыря, конструкция заводится внутрь распределительного щита (от шины в виде стального прута, идущего под землю). Дополнительно под фундаментом следует создать контур заземления дома (минимум из двух стальных кольев диаметром от 16 квадратных миллиметров, длиной от 2,5 метров, расстояние 3 метра), объединённого с нулевой шиной теперь уже на входе в дом. Заметьте: возможно сделать на уровне распределительного щита. В квартире подобное считается ошибкой, но для отдельного домовладения так делается.

Фазный контактор

Новым отличием распределительного щита квартиры считается отсутствие в нем счётчика и рубильников для обесточивания системы. Обычно находится в подъезде. Что касается домовладения, параллельно ОПС ставится контактор на нужное количество фаз. Иногда разрывается и нулевой провод. В описанной ситуации контактор обнаруживает дополнительный полюс под указанную цепь. Потом по правилам следует счётчик. Выбирается по количеству фаз и требованием компании поставщика электрической энергии (род мощности для оплаты). Учитывается возможность тарификации: в современные счётчики допустимо закладывать цифры для разного времени суток, выходных и будней, праздников. В результате появляется возможность экономить. Счётчик обычно программируется отдельно, должностными лицами либо в их присутствии, потом пломбируется. В отдельных моделях установлены дополнительные возможности, к примеру, защита от перегрузки.

Каким сечением вести разводку

Договорились, что на входе для удобства монтажа используется жила из идентичного материала, что и входной кабель, либо аналогичной толщины по меди (нет смысла возиться с алюминием, применяемого преимущественно для снижения удельной массы кабелей). Для собственного владения нужно оценивать потребление и функциональное назначение распределительного щита. Допустим, стоящий на столбе не слишком удобно использовать.

К примеру, зима, требуется фазу вырубить. Пойдёте по снегу, а там препятствие. Вдобавок нерационально делать сильное ветвление на большом расстоянии от здания. Придётся тянуть много жил, увеличивая объем работ и расходы. Вот в дом и идёт кабель на три либо четыре жилы максимум: по одной на фазу, плюс нулевая.

Контур заземления устраивается под фундаментом, отсюда исходит главная жёлто-зелёная жила, следуя по пути к внутреннему распределительному щиту дома. Обратите внимание: на упомянутый контур приходит в виде стальной арматуры (или плоского проката) проводник громоотвода. От него нельзя брать заземление медной жилой по простой причине – сопротивление стали слишком велико (в 7 раз больше меди). По правилам сечение заземления не меньше:

• 10 квадратных миллиметров по алюминию.
• 6 квадратных миллиметров по меди.

Цвет кембрика по дому жёлто-зелёный (один цвет либо оба). На внутреннем распределительном щите дома единственная шина, куда заводится нулевой провод. А по площади помещений запрещается объединять защитную (жёлто-зелёную) и рабочую (синюю) жилы. Автоматы распределительного щита набираются по ветвям (см. выше) нужной пропускной способности по току. Принято брать (автор советов А. Земсков):

1. На приборы освещения провод сечением 1,5 квадратных миллиметра по меди с защитным автоматом на 10 А.
2. Для розеток (включена климатическая техника) и балкона – 2,5 квадратных миллиметра по меди с защитным автоматом на 16 А.
3. На духовой шкаф (для готовки) – сечение 4 квадратных миллиметра по меди и защитный автомат на 20 А.
4. Для варочной панели – 6 квадратных миллиметров по меди и защитный автомат на 32 А.

Разводка проводов

Попробуем объяснить выбор цифр. Допустим, стоит на кухне варочная панель. КПД зависит от типа. Пусть стоят «плохие» электрические конфорки. Их суммарная мощность обычно колеблется в районе 5 кВт. Соответствует току на 22,3 А. Допустимый для жилы сечением 6 квадратных миллиметров в худшем случае составляет 34 А. Автомат выбран чуть строже.

Это делается, чтобы изоляция гарантированно не подгорела. Защитный автомат чуть более часа проработает при превышении тока на 13% (36 А). И чуть менее часа при отклонении вверх на 45% (более 45 А). В течение указанного времени изоляция не должна пострадать. В рассматриваемых условиях ток не поднимется выше 25 А, следовательно, все остальное означает аварию на линии, что приведёт к многократному росту значения (намного более 45 А). Подобная ситуация вызовет срабатывание защитного автомата уже по другой, быстрой, схеме. И выгорания изоляции жилы не произойдёт.

Если подключить выключатели в коробке на повышенный номинал, возможны неприятные последствия. Лучше перестраховаться. Кстати, автоматы защиты стоят недорого, не стоит экономить. Иное дело, когда речь заходит о дифференциальных УЗО. Указанные автоматы стоят на ветвях кабелей, идущих к опасным участкам:

1. Санузлы и ванные комнаты, включая наружные розетки, куда присоединяется оборудование.
2. Уличные точки раздачи питания, розетки близ окон и входных дверей, используемые для аналогичных целей.

По нормативам РФ дифференциальные автоматы демонстрируют чувствительность не более 30 мА по току утечки. Из-за высокой стоимости люди захотят опасные ветки соединить в одной. Прямого запрета нет, и экономия выглядит значительной. Пример: питаем с одного дифференциального автомата розетки для санузла и те, что используем для работы на улице (в районе балкона). Прямых запретов на включение нет, цена подобного вида устройств на порядок выше, нежели обычных УЗО.

Где располагать распределительный щит

Часто распределительный щит домовладения вешается прямо на столбе. Налицо очевидный факт, требования стандартов сводятся к обустройству единого рубильника доступного извне для отключения объекта на случай пожаров и непредвиденных ситуаций. Правильная изоляция проводов должна обеспечить сравнительную безопасность, чтобы впопыхах человек не получил удар током.

vashtehnik.ru

Расключение без распределительных коробок

В этой статье мы поговорим с вами о распределительных коробках, нужны ли они, так ли важны они в проводке и можно ли обойтись вовсе без них. Для обеспечения соединений и ответвлений в линиях мы используем распределительные коробки. Но к ним необходимо обеспечить доступ. Как же поступить, если мы не хотим портить интерьер крышками распределительных коробок? Выход из ситуации есть всегда. О нем мы и продолжим нашу тему.

В первую очередь давайте вспомним из предыдущей статьи, что же такое распределительные коробки, какую функцию они выполняют в монтаже электропроводки. Все очень просто. В распределительной коробке мы осуществляем коммутацию кабелей. Большинство соединений и ответвлений выполняется именно в распределительных коробках, по крайней мере, в 95% случаев это делается именно в них. Допустим, в нашей комнате имеется несколько розеток: под телевизор, для рабочего стола и бытовая для пылесоса. Для того, что бы развести электропроводку по этим розеткам, расположенным в разных частях комнаты, нам необходимо сделать ответвления от питающего кабеля, идущего из щита. Приходя из щита, он может войти в розетку для телевизора, потом в розетку для рабочего стола и уже из нее попасть в бытовую розетку для пылесоса. Поступить можно по разному. Но в любом случае нам необходимо произвести расключение для того, чтобы привести питание на каждую из розеток.

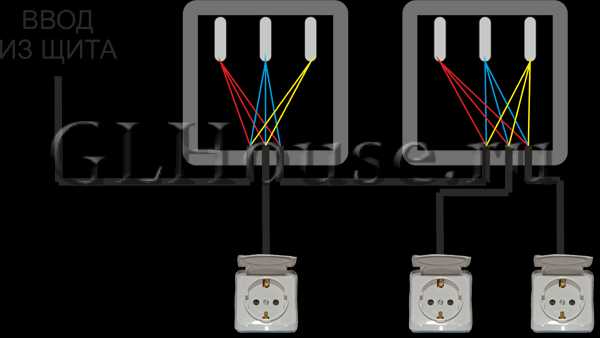

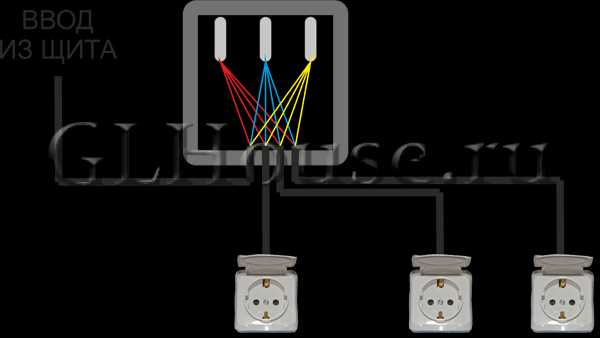

Как же нам поступить в этом случае? Сначала давайте разберемся схематично, каким образом мы можем все это осуществить. Самый очевидный и простой вариант, когда мы в распределительной коробке на каждую розетку пустим свой кабель.

Чем же хорош такой способ? Распределительная коробка у нас одна, все расключения мы произвели в ней, доступ нам нужно сделать только к одной распределительной коробке. Но кабеля в данном случае уйдет самое большое количество.

Можно поступить следующим образом

В таком случае, если розетки разнесены достаточно далеко друг от друга и кабеля нам жалко, мы делаем две распределительные коробки. Но доступ уже требуется обеспечить к каждой из них. У нас теперь два места с коммутацией, а их желательно делать как можно меньше.

Оба вышеупомянутых способа имеют право на жизнь и практикуются сплошь и рядом из разных соображений. Каждый оправдывает свою работу по своему. При качественном соединении в самой распределительной коробке можно делать любым вышеописанным способом.

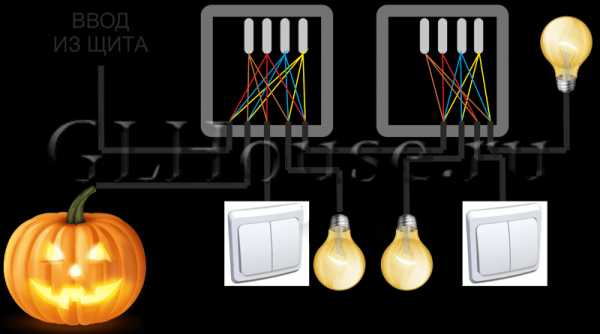

И это мы затронули только розеточные группы, а у нас еще есть освещение, с которым тоже без коммутации ну никак не обойтись. Нам нужно подключить и люстру, и споты, и светодиодную ленту, все это из одного места, несколькими клавишами. Да и группа освещения редко заканчивается на одной комнате, значит питающий кабель двинется у нас и дальше, в соседнее помещение.

Получается что и в освещении не обойтись без коммутации проводов, а где их производить как не в предназначенной для этого распределительной коробке.

В розеточной группе мы можем поступить проще и пустить всю нашу электропроводку шлейфом через все розетки, но опять же, нормы нам это сделать позволят с некоторыми отступлениями. Все соединения должны производится качественно и в соответствии с требованиями и тут мы снова упираемся в распределительную коробку. Где как не в ней нам грамотно все это скоммутировать?

Делая проекты на электромонтаж в квартирах, я стараюсь строить электрическую сеть таким образом, чтобы коммутаций был возможный минимум. Лучшим вариантом был и остается тот, в котором их нет вообще, но он редко достижим в наше время. Растущее число потребителей диктует свои правила. Даже около журнального столика, стоящего возле кровати, многие хотят видеть не менее двух розеток и это только с одной стороны кровати. Я уже не говорю про компьютерные столы и рабочую поверхность кухни, где количество розеток в одной группе нередко переваливает за 8-10 штук. В таких условиях без распайки обойтись практически не возможно. Лучшим вариантом будет когда кабель вышел из щита и закончился розеткой, но это можно осуществить в большинстве случаев лишь в группах, питающих, например, кондиционер. Тут все просто — Кабель вышел из щита, пришел в клемную колодку кондиционера и все. Нет никаких дополнительных коммутаций. Идеально, что тут сказать. Но мы же не будем прокладывать из щита в каждую розетку свой кабель. Тогда наш щит будет претендовать на серьезную роль в интерьере. А вот такие потребители как теплый пол, кондиционер, стиральная машинка, духовой шкаф, плита, бойлер заслуживают индивидуального кабеля и автомата в щите. Но что же делать со всем остальным? Давайте разбираться. Ведь без коммутаций нам не обойтись никак.

Вроде бы все просто, но в тоже время есть тонкости и правила. В большинстве розеток есть по две группы контактов: фаза вход, фаза выход, N вход, N выход и PE вход, PE выход. Казалось бы все просто и мы можем смело расключать наши розетки, используя имеющиеся контакты. Но! Согласно пункту 1.7.144 правил устройства электроустановок для PE (заземляющей жилы) мы должны сделать отдельное ответвление. Это значит, что мы не сможем просто воткнуть PE (заземляющую жилу) в вход и выход. Жила PE должна быть неразрывной на всем протяжении нашего кабеля. Если она коммутируется, то либо не разборным способом, либо так, чтобы разобрать можно было только со спец инструментом. К чему такие предосторожности? PE — защитный проводник, он защищает нас от поражения опасным напряжением, которое в случае неисправности может появится на корпусе прибора (розетки, щита и т.д.) Каждый проводник PE должен и обязан подключаться строго индивидуально. Каждый проводник под отдельный болтик или зажим. В том случае, если проводник PE будет подключен не качественно — может произойти его разрыв и весь смысл от этого проводника пропадает. Устройства, подключенные после оборванного проводника PE уже не находятся под защитой УЗО и могут поразить вас электрическим током. Именно поэтому расключение проводника PE должно быть выполнено самым тщательным образом.

На просторах нашего необъятного интернета можно встретить большое количество споров по поводу того, как производить подобные соединения. Есть теоретики, есть практики, есть те кто просто молчат, молчат потому, что нечего сказать или сказанное может их сильно понизить в ранге… Что таить, многие электрики закрывают глаза на такие моменты и производят монтаж как придется. Но это на их совести.

Как же правильно поступить? До определенного момента я считал, что если мы подключаем качественные электроустановочные изделия, в том числе и розетки, то мы вроде как можем использовать клеммную колодку самих розеток и не заморачиваться с дополнительными расключениями. Почему так думал? Клеммная группа сделана на заводе, производитель известный, качество изделий на высоте и значит сама розетка рассчитана на подобный способ расключения. Но не каждый заказчик приобретал розетки, качество которых не оставляло тени сомнения. Поэтому приходилось искать различные способы того, как произвести монтаж с максимальным качеством. Вариантов с одной стороны тьма, особенно если посмотреть на то, как извращаются коллеги по цеху. Что только не придумывают для того, чтобы сделать PE неразрывным, как только не стараются. В итоге процесс становится больше похожим не на электромонтаж, а на танцы с бубном. Смотрел я смотрел на все эти шаманства и подумал, что лучшим способом будет просто перенять отработанный способ расключения в распределительных коробках. Преследовалась в конце концов одна цель — избавиться от распределительных коробок. Значит просто переносим их в подрозетники и вуаля. Заказчики довольны и твоя душа спокойна за качественно выполненный электромонтаж. В последнее время распределительные коробки в квартирах мы почти не используем.

Что же за способ расключения, который плавно перебрался даже на качественные, казалось бы, розетки. Ведь можно было расключать и так. Но пусть все будет одинаково, одинаково надежно. В конечном итоге за продукцию отвечает производитель, а за качество произведенных работ отвечает электромонтажник. Зоны ответственности на этом разделены и мы идем своим путем.

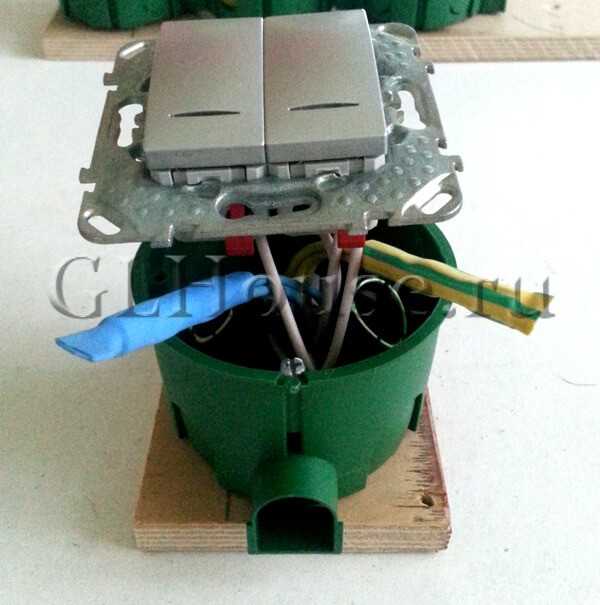

Итак розетки. Мы определились, что можем расключить их непосредственно в подрозетниках. И даже в этом у нас есть варианты и небольшой полет фантазии, куда же без нее в рамках ПУЭ. Есть несколько вариантов подобного расключения. Я для начала остановлюсь на том, которым предпочитаю расключать сам.

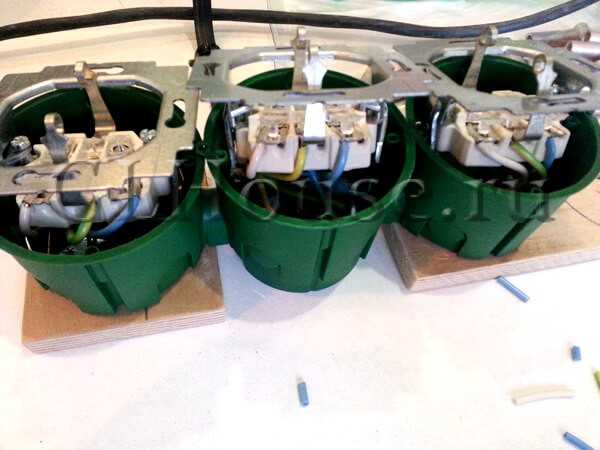

Имеем три подрозетника. Представим что они установлены в стену, у нас же есть фантазия, а мне за столом удобнее показывать вам, как все это происходит. Мы предпочитаем прокладывать трассы так, что приходящий и отходящий питающий кабель приходят в средний подрозетник. Так сложилось уже давно да и подсобников лень переучивать, а ошибиться в таком варианте очень сложно. Итак, приходящий и отходящий кабель заходят в средний подрозетник. В момент прокладки оставляем хороший запас, а в процессе расключения отрежем лишнее и оставим по 10 — 12. Мне обычно достаточно этого и для комфортного расключения и укладывать их после не проблема. Средний подрозетник мы берем увеличенной глубины, ведь практически все стены по толщине без проблем позволяют его установить. Кто то скажет что в бетоне долбить такую глубину не сахар. Соглашусь, но в противном случае плюсом к подрозетнику вам придется долбить на высоте бетон под распределительную коробку, так что не ноем, ставим углубленный. Он нам нужен для того, чтобы скомутировать между собой 5 кабелей: приходящее питание, уходящее питание, правая розетка, левая розетка, средняя розетка. Звучит страшно, но как всегда, только в первый раз. Дальше проще, берем и делаем.

Небольшая сноска. При использовании качественной фурнитуры (розеток) можно так не заморачиваться и не разводить фазу, N и PE, на каждую розетку, опресовав гильзами. Вполне достаточно опресовать и на каждую розетку развести PE. Мы же в основном делаем так, как показано на фото. Так сложилось, так срослось. Все равно делать, так почему же сделать не хорошо, а очень хорошо?

Если группа из 4 розеток, то в крайней, в одном из подрозетников, повторяем процедуру, то есть опресовываем тот что пришел из среднего, тот что уйдет в четвертый подрозетник и не забываем добавить для подрозетника, в котором производим расключение.

Термоусадка наше все. Кому не лень могут поизвращаться изолентой. И в итоге мы имеем подрозетник, в котором полностью распаяны концы на три розетки. Все вполне уложилось на дно и места осталось как в стандарном подрозетнике. Далее просто устанавливаем розетки.

Моего любимого шнайдера не оказалось на складе и в воздухе тихо повис вопрос «Кто пойдет за Шнайдером». Наша дружная компания дружно сделала вид что молчит и спустя 5 минут мне на стол положили нечто вполне приемлемого качества. Правда клемник не под винт, а аля ВАГО. Не очень их люблю, один бог знает что заказчик воткнет в розетку, хотя написано на них 16 А. Ну что ж, для примера не беда, расключим их.

Вот в общем то и убрались три наших замечательных розетки, кабель ложится хорошо, остается вполне приличный запас по месту — можно было бы засунуть еще что нибудь, но не будем. Розетки бывают разные по глубине.

На ВАГО подобные соединения я бы категорически не рекомендовал делать. Я ничего не имею против конкретно самих ВАГО, просто применять их, как я считаю, правильнее будет для групп освещения. Хоть и держат они заявленные 20А, но на рынке, во первых, много подделок, а во вторых, автоматы на розеточную группу я рекомендую ставить 16А и не более. Ток сработки у них более 20А, вроде бы все рядышком и авось повезет, но лучше не рисковать. Как спорят многие на просторах интернета, что и добавить в такую распайку не добавишь ничего и лишнего она. Добавить без проблем — короним рядом отверстие для подрозетника, устанавливаем его и в том же порядке коммутируем. Никаких проблем нет, зато есть спокойствие и здоровый сон.

С освещением еще проще, кабель тоньше, коммутировать легче, сказка, а не жизнь. Рассмотрим на примере моего любимого выключателя Шнайдер. Нашелся только двухклавишный. Значит будет у нас в предполагаемой группе освещения два потребителя, на каждого по клавише. Дальше все просто. Земля у нас не коммутируется и мы пускаем ее под пресс, тоже самое с N проводником. Фазы коммутируем в зависимости от того, какая клавиша и что будет включать. Выключатель, что называется, сделан для людей. Все просто, грамотно, качественно. Я ранее заикнулся о том, что в осветительных группах мы можем использовать ВАГО, а сам все на гильзы, да на гильзы. Да, все на гильзы. Но Это мое ИМХО, люблю я спокойно спать.

Места как видим остается более чем достаточно. Поверьте помещаются все варианты расключения и еще остается местечко для парочки.

Ну чтож, можно и итоги подвести.

Вариант коммутации в подрозетниках больше подходит для жилых помещений, где по многим причинам распределительные коробки не актуальны:

• к распределительным коробкам необходим доступ, но не всегда мы можем сделать так, чтобы крышки распределительных коробок не нарушали внешний вид стен.
• опять же по причине необходимости доступа нам намного выгоднее произвести расключение в подрозетнике. Для доступа к данной коммутации необходимо всего лишь снять розетку.
• Достаточно серьезная экономия в кабеле, ведь он идет от одной группы розеток к другой, а не звездой от одной распределительной коробки, да и маршрут кабеля становится более очевидным.
• Не проблема добавить розетки, перекоммутировать выключатель, произвести инспекцию соединения (вдруг кому-то даже при такой распайке спится не спокойно)

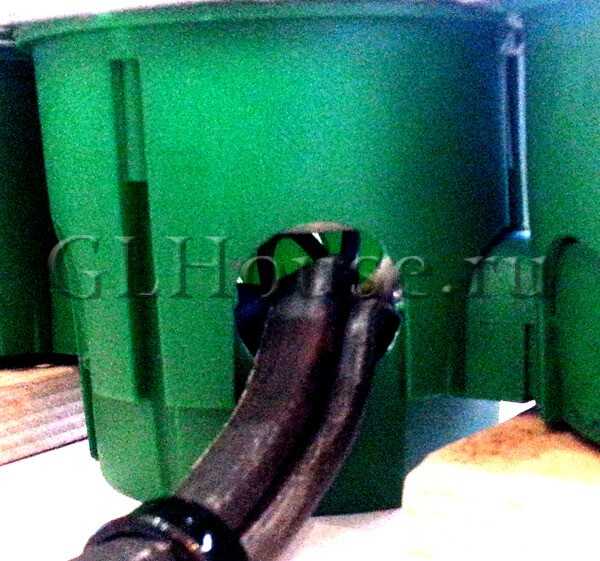

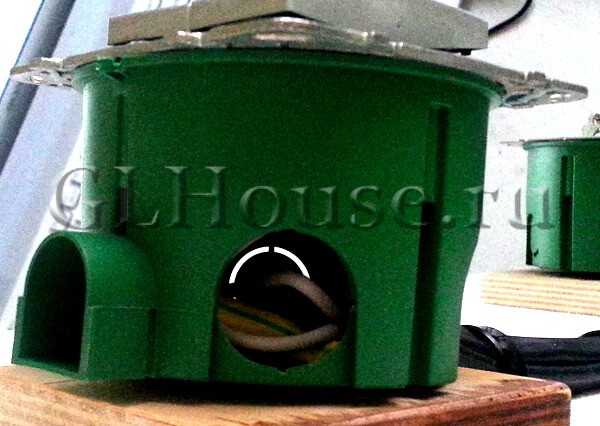

Расключение в подрозетниках можно производить используя подрозетники стандартной глубины, а так же подрозетники увеличенной глубины, которые в последнее время стали очень популярны на рынке установочных изделий. Мы предпочитаем совмещать и стандартные и глубокие по необходимости. Иногда возникают ситуации, когда распайка получается достаточно большой и даже в глубоком подрозетнике не остается места для розетки. Из этой ситуации есть очень простой выход. Мы используем углубленный подрозетник полностью, впоследствии просто вставляя в рамку заглушку. Получается и распайку сделали и с дизайном не напартачили.

А  дальше живем! Кому не терпится — откручиваем розетки и смотрим, как там поживают наши гильзы или ваги, у кого как. Потому что больше и делать ничего не остается, как только пользоваться качественно собранной электросетью без кружочков от распределительных коробок. На этом сегодня все.
