Размещение розеток на кухне, правила и особенности

В прошлом веке комфорт в небольшой кухне могла обеспечить одна розетка, для просторного помещения достаточно было пары источников тока. Сегодняшний кухонный интерьер является средоточием бытовой техники, это помещение стало основным потребителем электроэнергии. Современной хозяйке оказывает помощь целый ряд устройств, которым необходимо электричество. Правильное расположение розеток на кухне является обязательным условием для удобного и безопасного пользования электроприборами. Их монтаж заслуживает самого ответственного подхода.

Потребители электроэнергии в кухне

Определить, сколько розеток делать на кухне можно по количеству приборов, которым требуется источник тока. Обстановка в конкретном помещении зависит от нескольких факторов. Одни хозяева устанавливают максимальное количество бытовой техники, предпочитая все хлопоты переложить на этих помощников. Другие довольствуются основными приборами, без которых невозможно обеспечить комфорт. Популярными потребителями электричества в современных кухнях являются:

плиты;
чайники;
микроволновки;
холодильники;
посудомойки;
варочные поверхности;
духовые шкафы;
тостеры;
мультиварки и др.

Электроэнергия может использоваться в вентиляции, кондиционировании помещения. Иногда в кухне устанавливаются стиральные машины.

Расположение розеток на кухне зависит от количества бытовой техники

У каждого электрического устройства имеются определенные потребности в электроэнергии. Необходимо не только продумать размещение розеток на кухне, но и определить объем потребления, чтобы создать надежную безопасную схему. Ее разработку нужно поручить квалифицированному специалисту.

к оглавлению ↑

Основные требования к установке розеток в кухне

Конкретное распределение розеток на кухне зависит от местонахождения приборов. Грамотная схема обеспечивает удобное пользование, гарантирует безопасность. Есть несколько основных правил, которые учитываются при выборе количества, вида и мест монтажа розеток. В установке этих устройств обеспечивается соответствие требованиям соответствующих СНиП, ГОСТ. При выборе местоположения розетки учитываются:

удобство пользования бытовой техникой;
допустимое расстояние до плинтуса;
исключение попадания водяных брызг, пара.

В этом помещении проходит несколько коммуникаций. Схема электросети не должна создавать помех для других инженерных линий.

Грамотная схема гарантирует безопасность при пользовании розетками

Выбор моделей устройств осуществляется потребителем по своему усмотрению. Если в помещении имеется техника, которой требуется заземление, этот фактор учитывается при покупке, размещении розеток на кухне.

к оглавлению ↑

Особенности монтажа розеток на кухне

Кухня является одним из самых сложных помещений в доме. Большое количество технических устройств, непростые условия эксплуатации требуют внимательного подхода к монтажу элементов электросети. Выбирая расположение розеток на кухне, нужно учитывать следующие рекомендации:

к розеткам необходимо обеспечить удобный доступ;
не устанавливаются эти устройства над мойками, плитами;
если нужно монтировать источник тока под раковиной, в мойке, они располагаются выше, чем сифон;
в доме, где есть маленькие дети, розетки устанавливаются выше роста ребенка, оснащаются специальными защитными приспособлениями.

Обеспечьте к розеткам удобный доступ

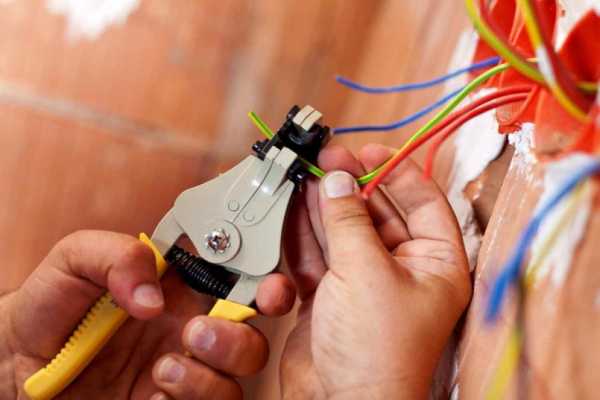

Работы по монтажу розеток стоит доверить профессиональным электрикам. Квалифицированная установка гарантирует безопасность в пользовании. Обратиться к специалисту можно на подготовительном этапе. Опытный мастер точно определит, сколько нужно розеток на кухню, каким приборам отдать предпочтение, где лучше их установить.

Доверьте установку розеток квалифицированным специалистам

к оглавлению ↑

Разработка схемы расположения розеток

К распределению розеток на кухне нужно приступать после разработки дизайнерского проекта. Это позволит грамотно определить местоположение устройств, обеспечить удобное пользование. Разработка схемы будущей электропроводки с учетом особенностей мебельного гарнитура позволяет создать оптимальные условия для подключения встраиваемой техники, избежать неудобств при ее установке.

В требованиях СНиП к монтажу розеток в кухне указано, что подключаемые приборы должны находиться не более чем в метре от источника тока. Важно предварительно определить, где будет находиться главная техника, такая, как холодильник, посудомоечная и стиральная машина, плита, варочная поверхность. Эти агрегаты нуждаются в заземлении, к ним должен прокладываться соответствующий кабель, розетки выбираются с учетом данного фактора.

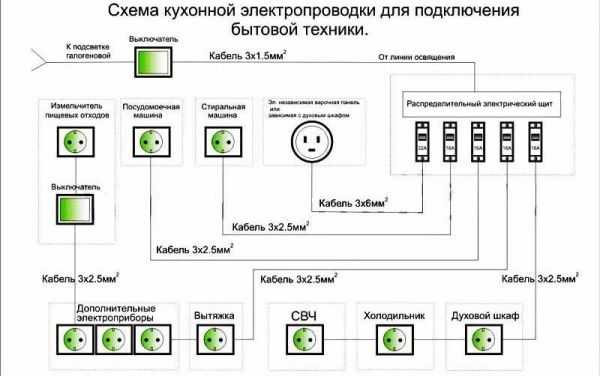

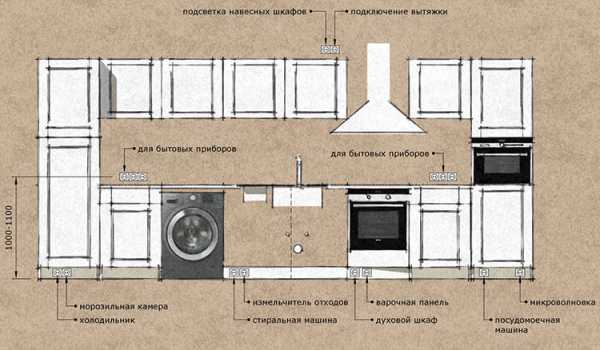

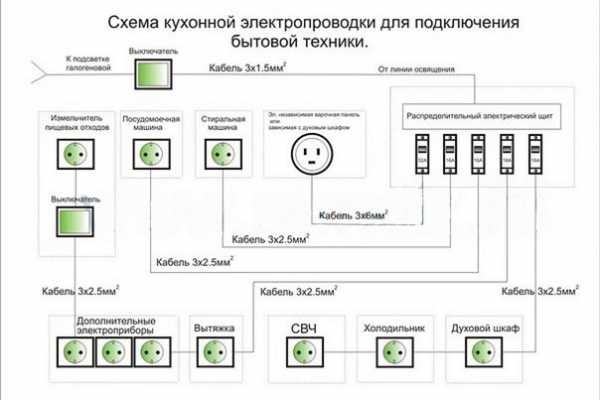

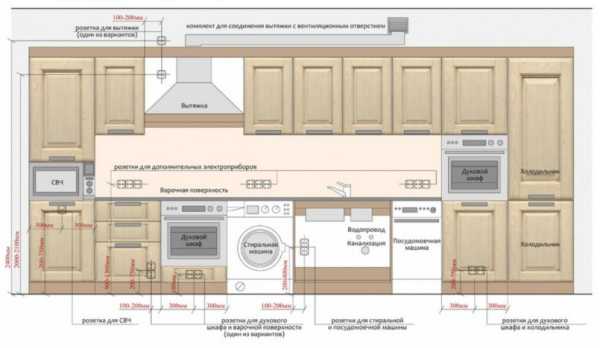

Пример схемы электропроводки на кухне

Можно посмотреть фото расположения розеток на кухне в интернете, определить оптимальное положение устройств. Но готовые схемы придется корректировать с учетом специфики планировки комнаты, ее площади, интерьера, видов бытовой техники. В плане отражаются:

точные размеры основных параметров помещения с указанием местоположения окон, дверей;
расстановка предметов мебели с габаритами;
местоположения основных электроприборов, требующих стационарного подключения;
места монтажа розеток.

После составления подробного плана можно приступать к выбору кабеля, розеток для создания электросети в кухне.

к оглавлению ↑

Принципы расчета количества розеток в кухне

Важно правильно определить, сколько розеток делать на кухне. Лишние источники тока вызовут неоправданные расходы на покупку и установку. Недостаточное количество создаст неудобства. В идеальном варианте каждый прибор имеет свое гнездо для подключения. Но в кухне некоторые приборы используются время от времени, для них устанавливать отдельную розетку нецелесообразно.

Есть определенные правила, которыми пользуются специалисты при разработке схем электропроводки. Они помогут определить, сколько нужно розеток на кухню. При расчете количества следует руководствоваться следующими принципами:

отдельный источник тока монтируется для каждого стационарного агрегата;
1 устройство монтируется рядом с обеденным столом;
по бокам рабочей столешницы устанавливается по блоку;
1 розетка располагается у входа.

При разработке схемы определяется количество розеток на кухне

Собственное гнездо потребуется технике, которая работает постоянно, включается регулярно. К таким устройствам относятся холодильники, плиты, вытяжки, варочные панели и духовые шкафы, посудомойки, микроволновки, телевизоры. На обеденном столе может потребоваться подогрев чая, кофе, на нем может устанавливаться тостер. Нередко в этой зоне располагается бра.

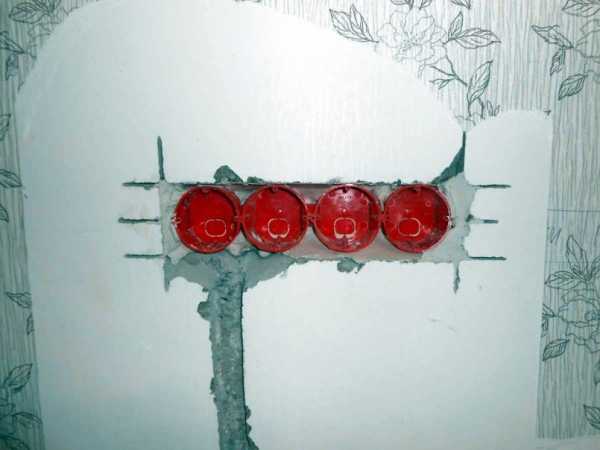

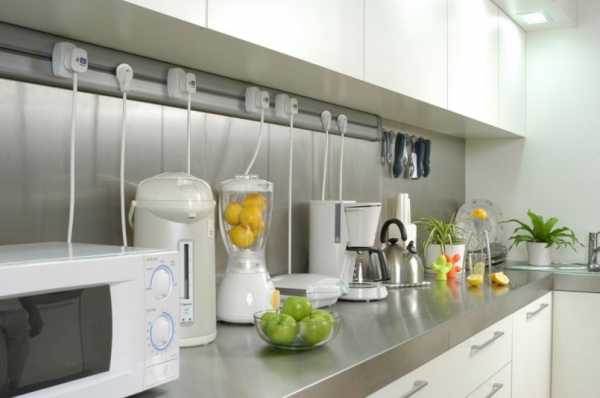

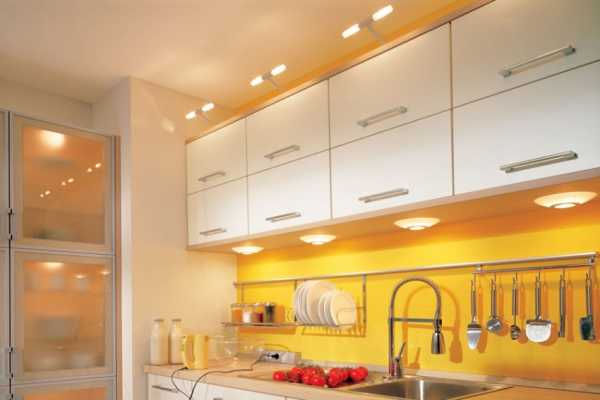

Размещение розеток на кухне в рабочей части позволяет пользоваться комбайном, миксером, блендером, кофемашиной, другими устройствами для приготовления пищи. В большинстве своем точки подключения электроприборов создаются на фартуке, в местах, недоступных для пара, брызг воды. Наличие свободного источника тока у входа предоставляет возможность подключения пылесоса, зарядки для телефона, ноутбука и др.

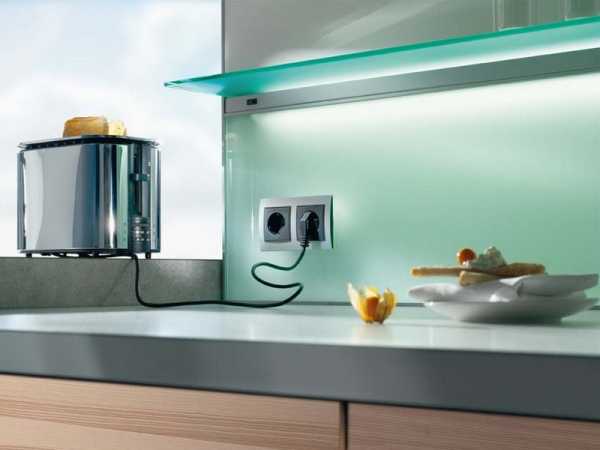

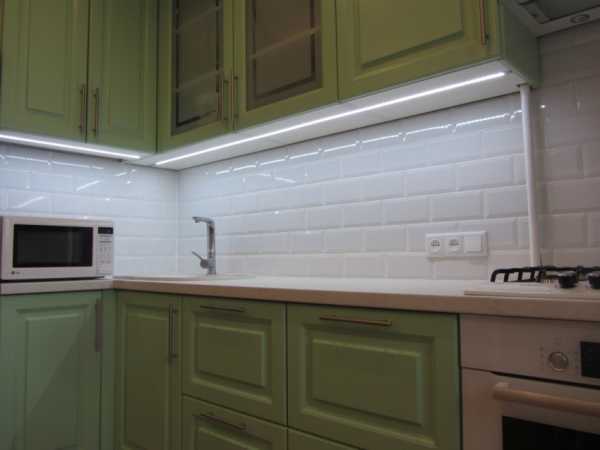

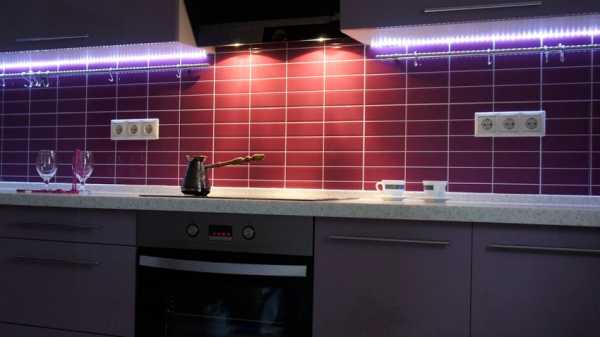

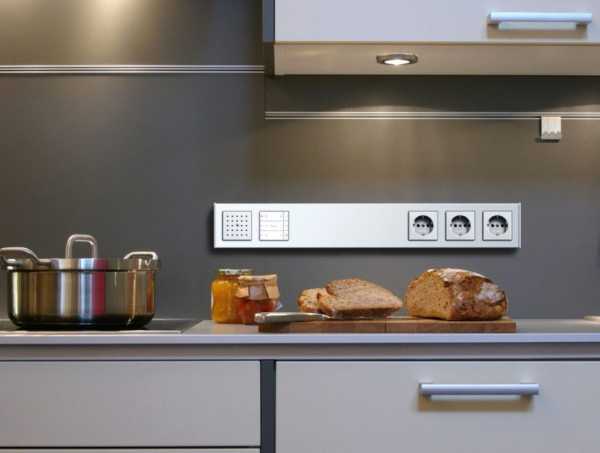

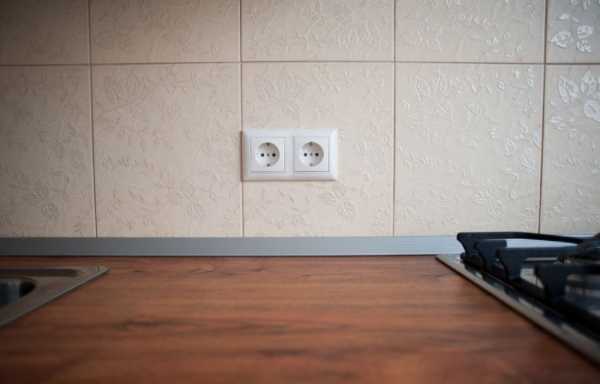

Расположение розеток на кухне над рабочей поверхностью

к оглавлению ↑

Определение точного местоположения розеток

Необходимо точно рассчитать, сколько розеток делать на кухне, но и определить наиболее удобное местоположение для этих важных элементов электросети. От правильности выбора места для монтажа зависит удобство в пользовании электрическими агрегатами, соответствие требованиям ТБ.

Помощь в точном определении точек подключения приборов окажет схематичный рисунок стен, у которых устанавливается кухонный гарнитур. Нужно отобразить на нем:

все предметы мебели;
встраиваемую и отдельно стоящую стационарную технику;
примерное расположение рабочей утвари, электрических устройств для периодического использования.

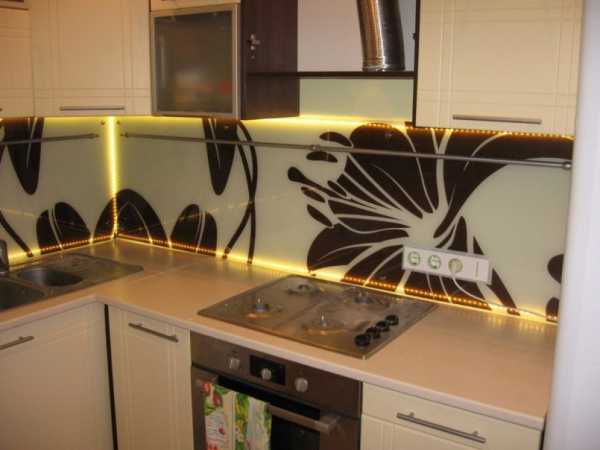

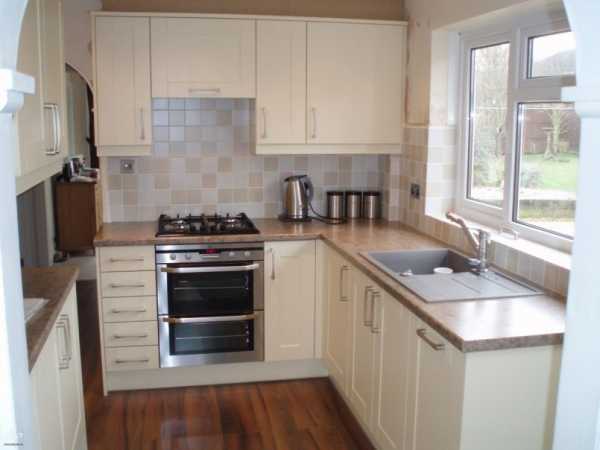

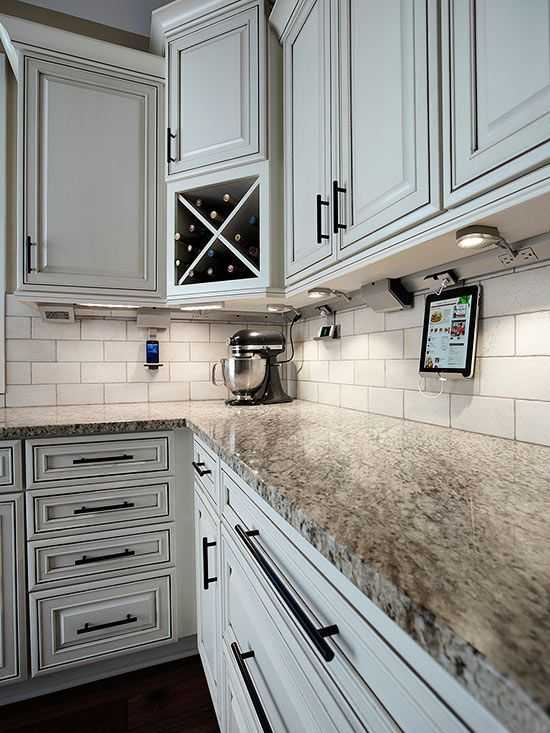

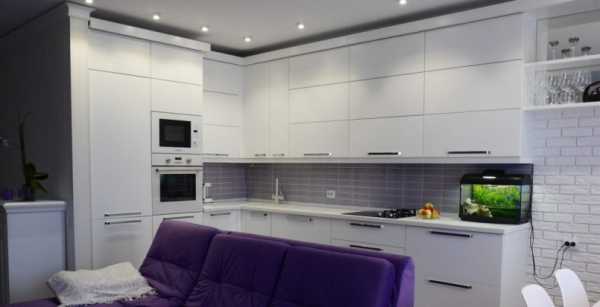

Размещение розеток у кухонного гарнитура

Нахождение розетки на расстоянии около метра от агрегатов обеспечит удобную, безопасную эксплуатацию. Местоположение источников тока нужно рассчитать с точностью до сантиметра. Они должны находиться в зоне свободного доступа.

к оглавлению ↑

Типы розеток, их особенности

Даже правильное расположение розеток на кухне может не создать должного удобства, если устройства выбраны неправильно. Не нужно забывать о том, что эти элементы электрической сети являются элементами интерьера, должны поддерживать общую гармонию.

Современный рынок предлагает огромное количество моделей. Все они делятся на четыре типа. Розетки бывают:

накладными,
скрытыми,
выдвижными,
угловыми.

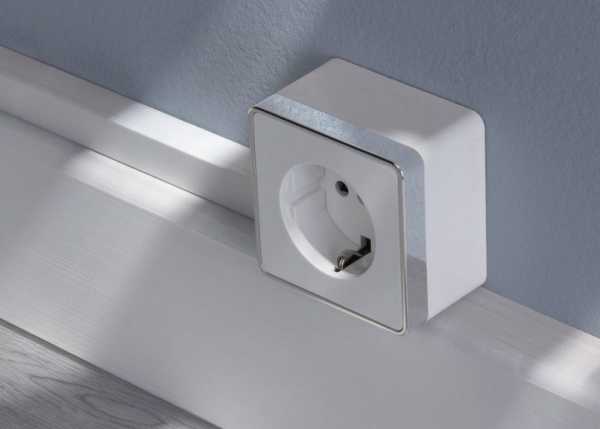

Самым распространенным вариантом являются накладные устройства, монтируемые на стену. Это доступные, простые модели, отличающиеся легкой установкой. Устройства отлично подходят для открытых проводок. Но для кухни их использовать не рекомендуется. Существует риск проникновения влаги, которая может стать причиной окисления контактов, появления ржавчины на металлических элементах, не исключены преждевременные повреждения.

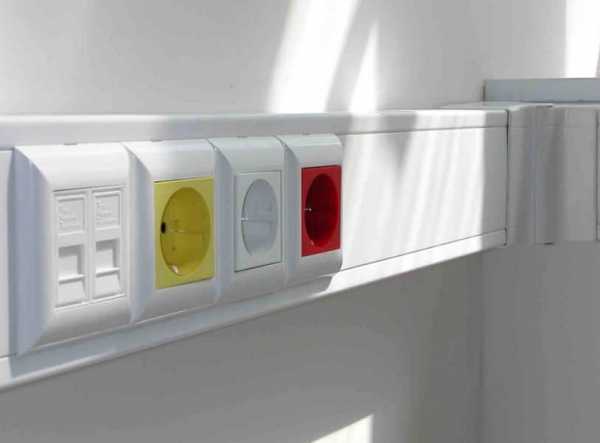

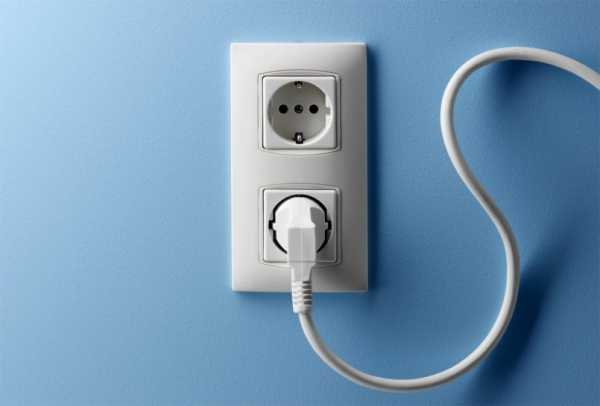

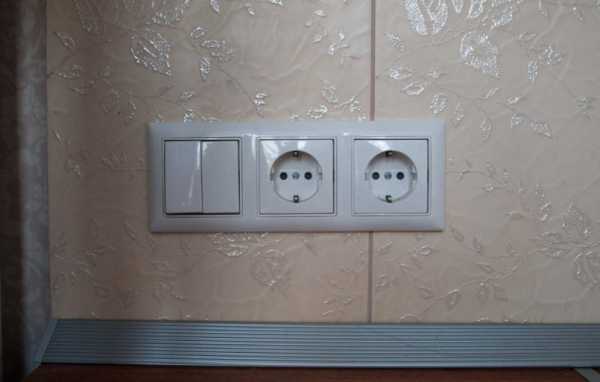

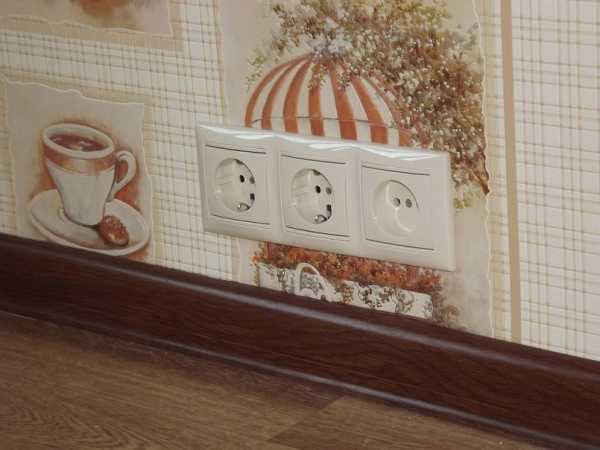

Накладные устройства монтируются на стену

Главным преимуществом встраиваемой розетки является универсальность. Такие устройства практически незаметны, на интерьер влияния не оказывают. Эти модели используются при монтаже скрытой проводки. Они размещаются в нишах, которые обеспечивают защиту от внешних воздействий, продляют срок службы. При распределении розеток на кухне для скрытого монтажа необходимо учитывать схему прохождения проводов.

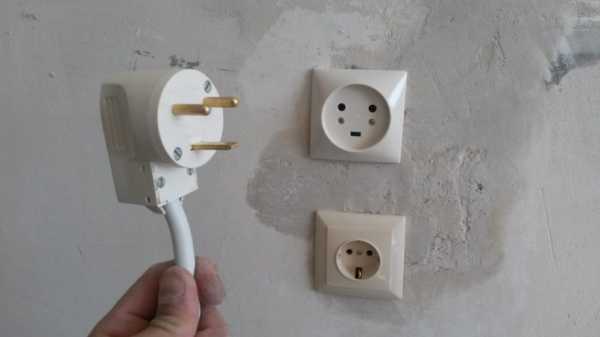

Универсальная встраиваемая розетка

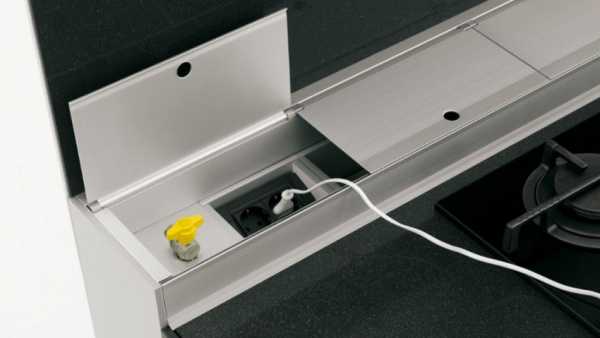

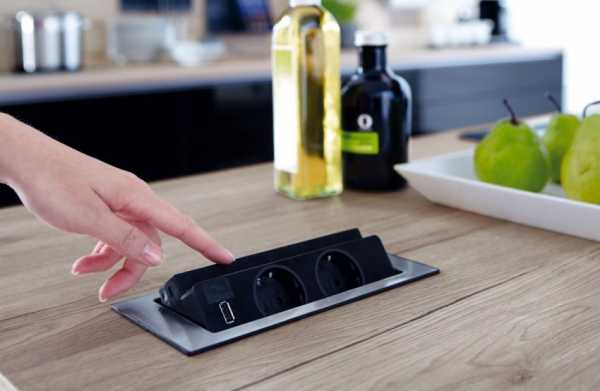

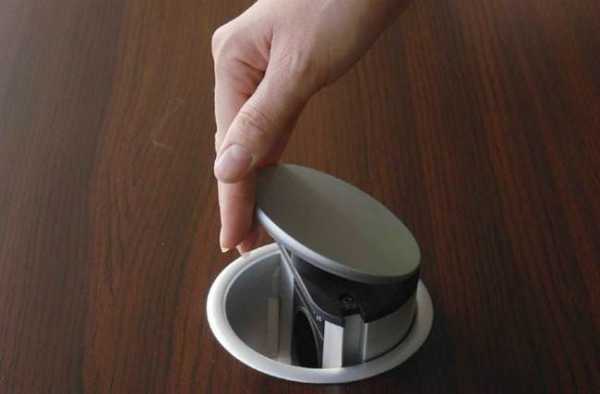

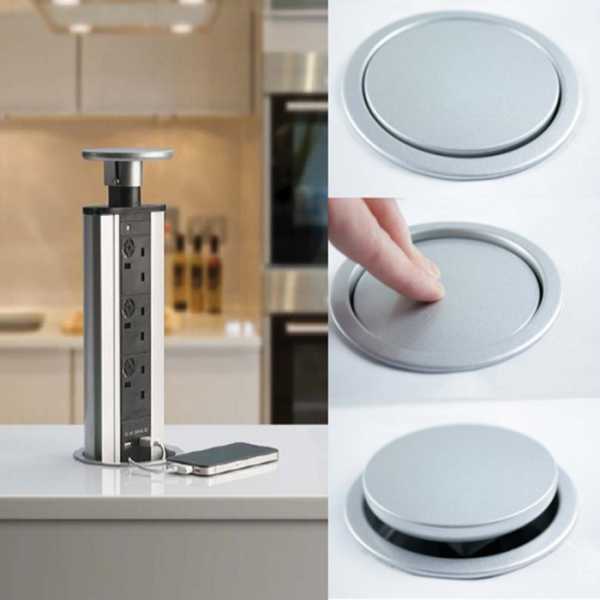

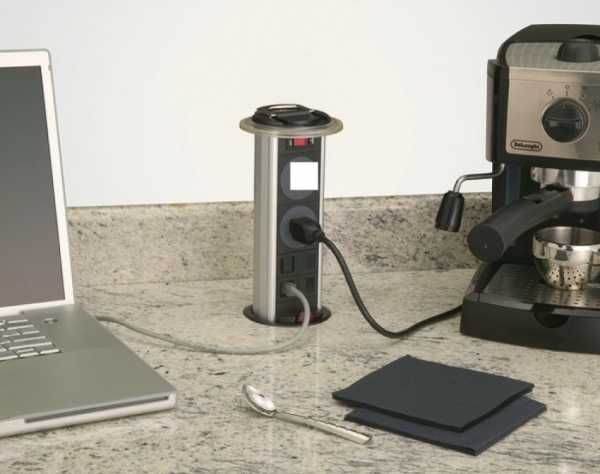

Выдвижные устройства появились на рынке сравнительно недавно. Обычно такие конструкции состоят из нескольких элементов, позволяют подключать 2-4 прибора. Розетки устанавливаются в шкафчиках, столешницах, легко выдвигаются при необходимости подключить бытовую технику.

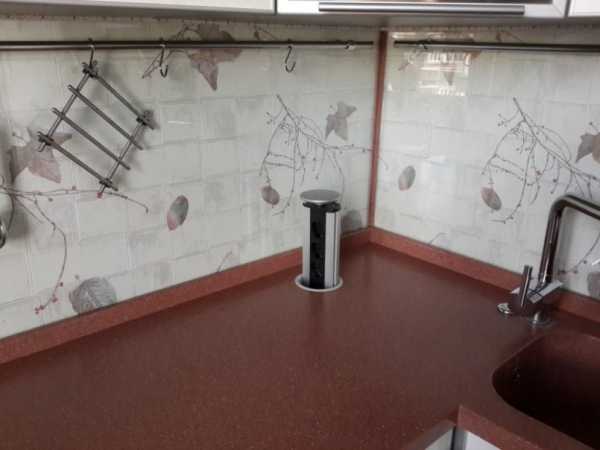

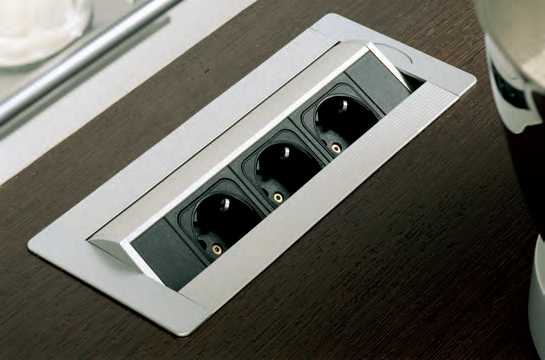

Выдвижная розетка

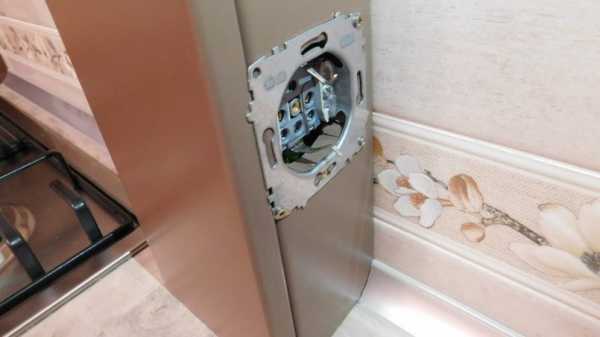

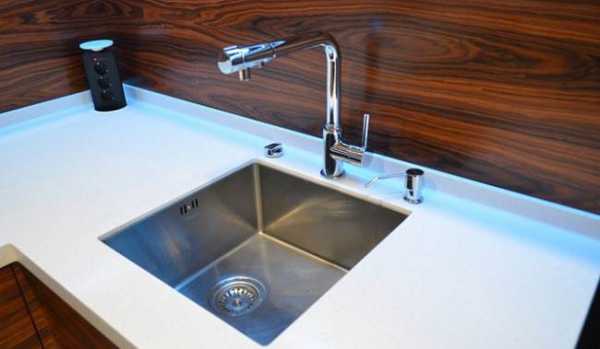

Размещение розеток на кухне в углах является оптимальным вариантом для небольшого помещения. Обычно эти зоны не могут практически использоваться. Установка специальных угловых розеток позволяет рационально использовать участки.

к оглавлению ↑

Расчет мощности для источников тока

Главным показателем для каждого электрического прибора является мощность. Общее количество электроэнергии, которое будет потребляться в помещении, рассчитывается, исходя из показателей кухонной бытовой техники. Эти параметры учитываются при разработке схемы расположения розеток на кухне. У каждой модели имеется определенная мощность, можно руководствоваться средними показателями (в кВт):

холодильники – 1;
духовой шкаф – 2,5;
варочные поверхности – 1,5;
стиральные машины – 1,5;
блендеры, кофеварки, чайники, микроволновки – около 500.

В кухне может использоваться дополнительная техника, которую нужно учитывать. К примеру, если в комнате будет установлен телевизор, нужно добавить около 300 Вт. Общая потребляемая энергия рассчитывается с запасом, исключающим максимальные нагрузки в сети.

к оглавлению ↑

Основные принципы размещения кухонных розеток

Есть несколько принципов, позволяющих обеспечить правильное расположение розеток на кухне:

В устройствах, включающих несколько гнезд, есть допустимая общая мощность. Этот показатель необходимо учитывать при выборе подключаемой техники. Агрегаты с высоким потреблением электроэнергии к одной розетке не подсоединяются.
При проведении линий электропитания кухня делится на зоны с учетом размещения приборов. В целях безопасности общая расчетная мощность удваивается для создания оптимального запаса.

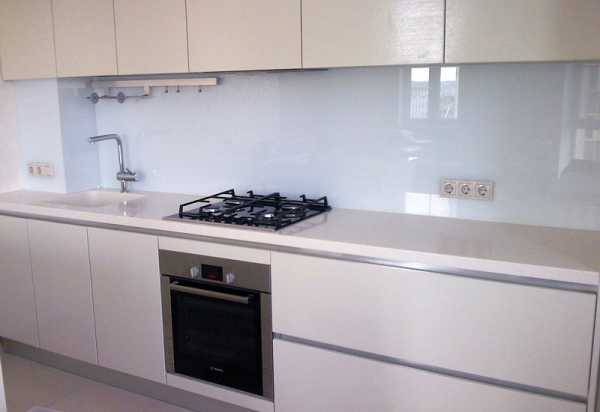

Кухня делится на зоны с учетом размещения приборов

Агрегаты с металлическими корпусами должны заземляться, подключаться через автоматические выключатели, УЗО.
Розетки для духовых шкафов, холодильников, вытяжек, посудомоек размещаются на расстоянии от 20 см, сбоку от техники.
Источники тока, находящиеся в рабочей зоне, монтируются в местах, недоступных для брызг жира, воды.
При наличии около розеток коммуникаций отопления, водоснабжения, необходимо в монтаже использовать резиновые уплотнители, закрывать источники тока крышками. Это исключит короткое замыкание в случае аварийного повреждения трубопровода.

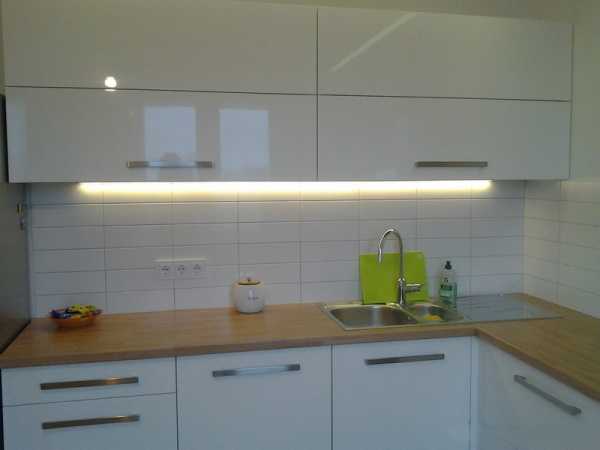

Розетки для кухни с крышками

Для того чтобы узнать, сколько нужно розеток на кухню, следует знать особенности маркировки изделий. Если на них указано 10А, модели рассчитаны на 2,2 киловатта. К устройствам с маркировкой 16А можно подключать приборы мощностью 3,5 кВт.

к оглавлению ↑

Самостоятельное составление схемы

Многие владельцы квартир, домов предпочитают доверить специалистам распределение розеток на кухне. Но если планируется самостоятельное составление схемы, нужно использовать определенные ориентиры, правила, рекомендации.

Можно найти в интернете фото расположения розеток на кухне. Если представленный проект полностью соответствует особенностям помещения, личным предпочтениям, наличию бытовой техники, он станет отличной основой для плана. Схема может быть эксклюзивной, разработанной для конкретной кухни. В этом случае этапы ее создания будут следующими:

создание подробного рисунка с указанием параметров стен, мебели, всех расстояний;
выбор мест монтажа розеток для крупной стационарной техники;
определение расположения источников тока для встраиваемых агрегатов;
выбор удобных мест для небольших, периодически используемых приборов.

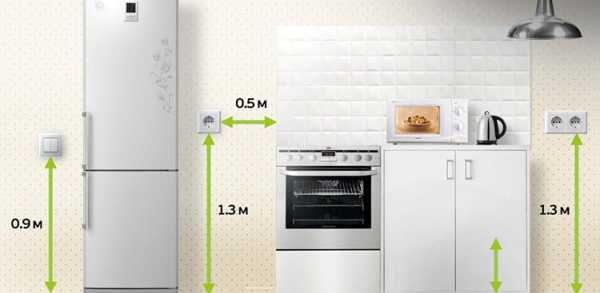

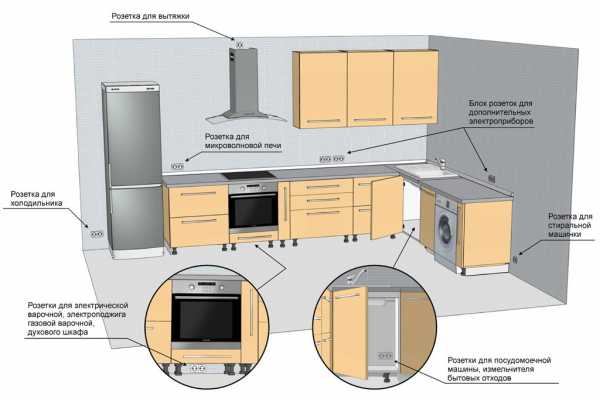

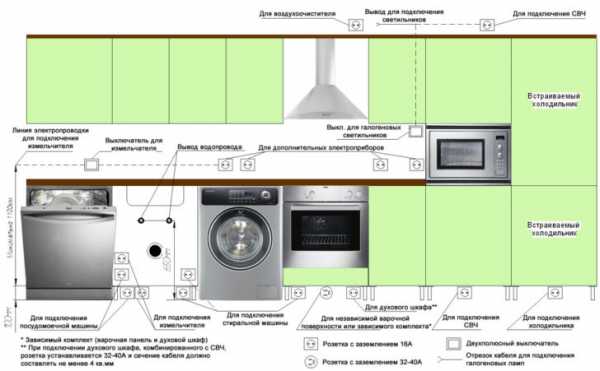

Можно использовать готовый план расположения розеток на кухне

После примерного определения мест установки необходимо убедиться, что такое размещение розеток на кухне создаст удобство в эксплуатации бытовой техники, соответствует требованиям ТБ. Если имеются сомнения, неудобства, в схеме выполняется коррекция.

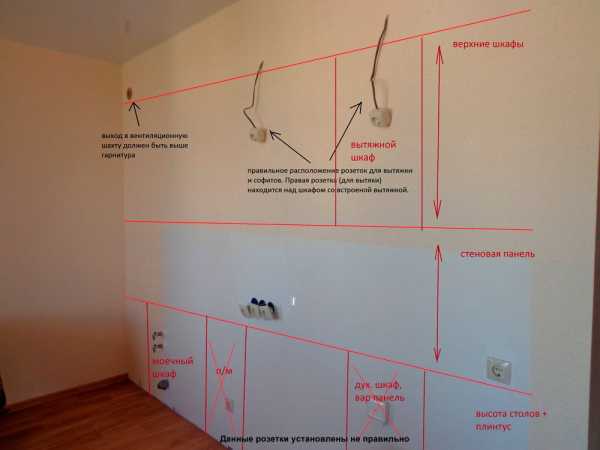

Важными моментами в расположении розеток на кухне является уровень высоты. В первой зоне, расположенной в 0-30 сантиметрах от пола, монтируются источники тока для крупных, мощных стационарных агрегатов. Второй уровень находится над столешницей на высоте 10-20 сантиметров от ее поверхности. Он подходит для подключения большинства приборов. В третьей зоне, расположенной в 30-80 см от потолка устанавливаются розетки для светильников, вытяжек.

к оглавлению ↑

Видео

Автор: Михаил Бонд

Рейтинг:
Загрузка…

Понравился пост? Поделись с друзьями!

yellowhome.ru

Планируем размещение розеток на кухне

Сегодня кухни – это место, в котором не только комфортно, но также приятно готовить еду. Существует очень много помощников, которые упрощают все процессы готовки. В большинстве случаев такие устройства питаются от электричества, а значит, кухонное пространство должно быть оборудовано достаточным количеством розеток.

Когда в доме ведется ремонт, то необходимо изначально позаботиться о том, чтобы расположение розеток на кухне полностью устраивали хозяйку и ее потребности.

Стоит понимать, что электричество – это опасный вид энергии. При повреждении шнура питания может ударить током или же возникнуть возгорание. Чтобы у вас на кухне не случилось такой неприятности нужно правильно расположить электрические розетки.

Ознакомившись с материалом, вы получите информацию о том, где устанавливать розетки, чтобы не пришлось использовать удлинитель и тройник.

Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.

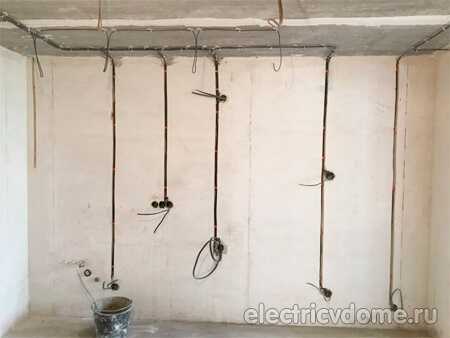

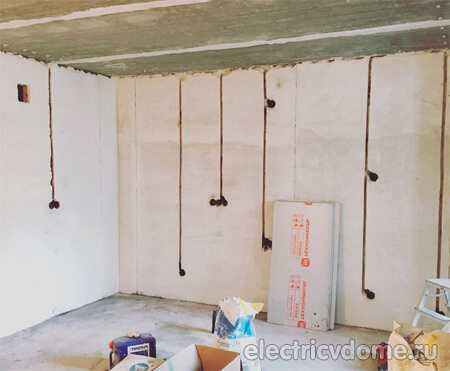

Правильное расположение розеток, желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне, то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

Холодильник;
Микроволновая печь;
Электроплита;
Чайник;
Вытяжка.

Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

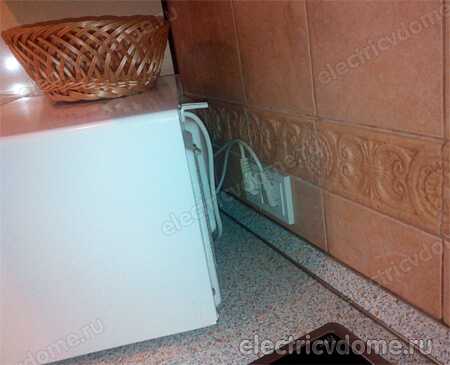

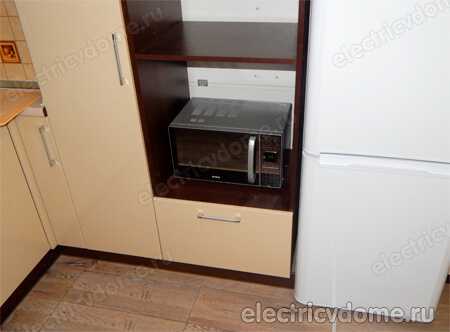

Розетка для холодильника

Определенного правила относительно выбираемой высоты для розеток на кухне не существует и мастер сам подбирает параметры в соответствии с моделью холодильника или другой бытовой техники. Современные холодильники имеют шнур, который редко превышает полтора метра, поэтому очень важно точно подобрать место установки прибора. Если розетка на определенной высоте будет в удалении от самого прибора, то вскоре придется менять кабели или саму розетку.

Устанавливаются розетки не ниже двадцати сантиметров над полом. Такое требование связано с тем, что кухни – это помещения с повышенной влажностью и вода может залить пол. На высоте свыше двадцати сантиметров электрические провода будут в полной изоляции от воды.

Говоря о холодильниках, то оптимальной высотой для этого прибора считается от 30 до 90 сантиметров над уровнем полов. Розетка, расположенная на такой высоте хорошо защищена от проникновения влаги, а также к ней свободно можно добраться.

Важно также учитывать и такой момент, что иногда приборы нужно отключать из розетки, (к примеру, для размораживания). Конечно можно агрегат передвинуть для того чтобы добраться до розетки, но лучше еще на этапе планирования учесть этот момент. Поэтому не стоит устанавливать электроточку непосредственно за холодильником.

В основном розетки не устанавливают за крупногабаритной техникой, ведь в ходе эксплуатации будет сложно к ним добраться. Для габаритного оборудования оптимальным расположением электроточки будет с правой или левой стороны от прибора. Если длина кабеля от холодильника позволяет, то можно разместить розетку выше самого прибора. Так она не будет бросаться в глаза и прибор без затруднений можно будет отключить.

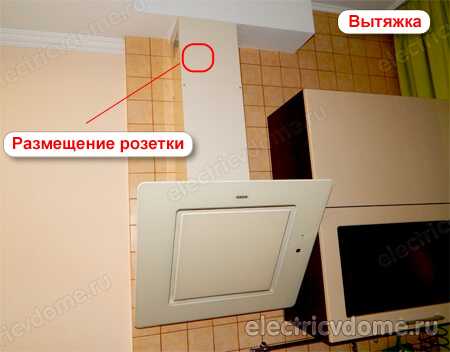

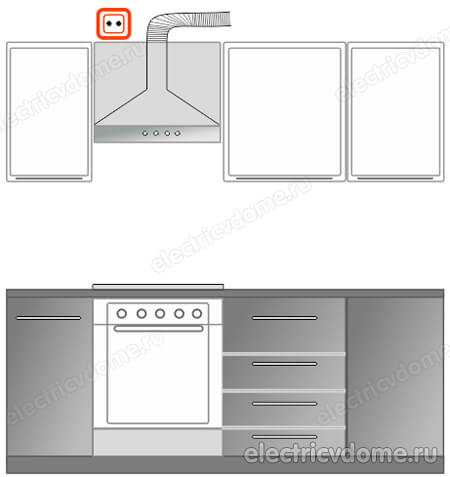

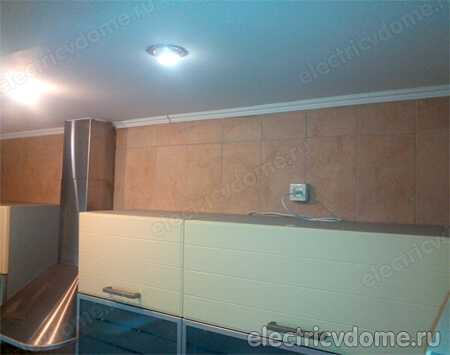

Розетка для вытяжки

Современная кухня не обходится без такого элемента как вытяжка. Благодаря этому прибору вся копоть и дым, возникающий в результате жарки, выходит из помещения на улицу. Работает вытяжка также от электричества, поэтому розетка необходима и для нее. Оптимальным расположением розетки для вытяжки будет в верхней части комнаты. Если на кухне имеется гарнитур, то установить запитку стоит выше него.

Определенного значения расстояния от вытяжки до розетки нет, поэтому каждый сам решает, где будет лучше, однако оптимальным решением будет устанавливать ее в непосредственной близости друг от друга. Высота монтажа розетки от потолка должна быть ориентировочно 15 сантиметров.

Если рассчитывать высоту установки розетки для вытяжки, то она должна находиться в метре от рабочей поверхности или же на высоте 190 см от пола.

Такие параметры подходят практически для всех видов современных квартир.

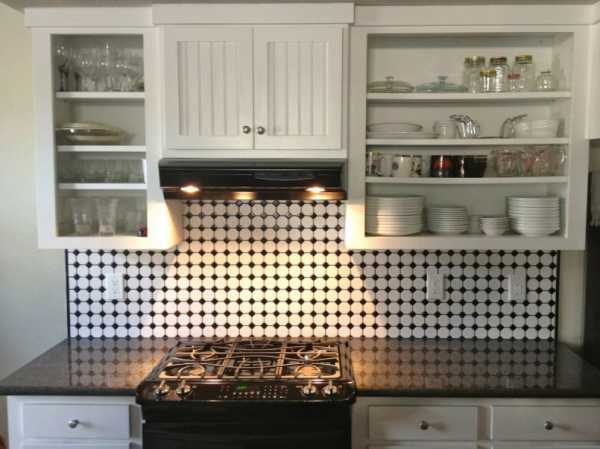

Рабочая зона — фартук

Не менее важным элементом кухни считается фартук, который устанавливается на уровне поверхности для приготовления пищи. Учитывая этот факт, стоит понимать, что на этом уровне розеток должно быть достаточно, чтобы можно было подключить все необходимое кухонное оборудование.

Расположение розеток в данном случае должно быть ориентировочно в 15- 20 сантиметрах от верхней части рабочей поверхности. Если говорить об эстетике, то специалисты не рекомендуют размещать розетки на кухне слишком высоко, так как они будут сильно бросаться в глаза при входе.

Для стандартной кухни устанавливают два блока розеток с правой и левой стороны. Единственно о чем стоит помнить, ни в коем случае не стоит монтировать электроточку над плитой или раковиной. Если у вас в гарнитуре предусмотрена подсветка, то розетка для нее устанавливается на том же уровне, что и для вытяжки.

Посудомоечная машина

В соответствии с требованиями СП31-110 2003п.14.29 в верхней и нижней части моек устанавливать электрические розетки и выключатели запрещено. Такое условие расположения розеточной группы предназначено для всех приборов, которые взаимодействуют с водой или дают высокие температуры.

Устанавливать розетки для посудомоечной машины и плиты лучше с правой или левой стороны рабочей столешницы. Главным условием для установки розетки для посудомоечной машины и водопроводной системы расположить их как можно дальше друг от друга. Такое расположение увеличит уровень безопасности на кухне.

Устанавливается розетка для посудомойки на высоте семидесяти сантиметров над поверхностью пола, с правой или левой стороны, в зависимости от расположения труб подводки и отвода воды.

Варочная поверхность и духовка

Электрическая варочная панель и духовой шкаф подключаются к разным розеткам. Причем эти розетки должны подключаться от двух независимых линий.

Если на кухне присутствует духовой шкаф, то нужно учитывать, что этот прибор должен стоять вплотную к стене, а, следовательно, расположение розетки будет на высоте 15-20 сантиметров от пола. В зависимости от мощности духовки или варочной панели используются силовые розетки, способные выдерживать большие нагрузки.

Достаточно часто возле духового шкафа расположены шкафчики и оптимальным решением будет установка розетки непосредственно внутри тумбочки, при этом в задней стенке придется пропилить отверстие для свободного доступа.

Если говорить о высоте установки розеток, то она должна варьировать от 60 до 70 сантиметров от напольного покрытия. Когда у вас на кухне будет устанавливаться варочная поверхность и духовка, то понадобится две отдельных розетки одна рассчитанная на нагрузку 32-40 А (варочная панель), 16 А (духовой шкаф).

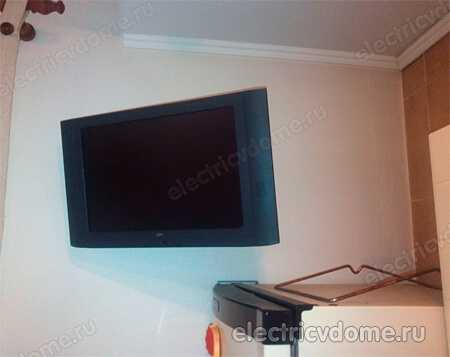

Телевизор на кухне

Когда планируется установка телевизора на кухне, то его расположение нужно определить изначально. В основном телевизор смотрят домохозяйки во время готовки, а значит ориентируемая высота будет в районе ваших глаз. Выбрав подходящее место, для удобства пометьте на стене этот участок и именно в этом месте нужно установить розетку. Если телевизор будет установлен в углу, то все провода и кабеля будут спрятаны за экраном.

Не забудьте, что для работы телевизора кроме силовой розетки также необходимо предусмотреть подвод телевизионного кабеля.

Кондиционер

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

Понравилась статья — сохрани на стену!

electricvdome.ru

установка, переноска, расчет нагрузок и советы по выбору высоты (135 фото и видео)

Последним этапом черновых работ считается монтаж розеток для кухни. Может показаться, что это самый простой этап в ремонте комнаты. На самом деле это не так! Кухня− это место в доме, где находится множество электроприборов. Поэтому установка источников питания должен проводиться по всем правилам. Ведь речь идет не только о собственной безопасности, но и защиты вашего дома в целом.

Неправильная установка розетки может повлечь за собой короткое замыкание, а впоследствии и пожар. Установка розеток начинается с подбора правильной схемы. Внимательно осмотрите площадь кухни, гарнитуру, посчитайте количество электроприборов.

Полученную информацию необходимо задействовать на схеме. На бумаге, должно все учитываться до кратчайших мелочей. Вплоть до вольтажа и нагрузки каждой розетки. Эта схема, является вашим своеобразным планом на следующие работы. Поэтому для этого необходимо акцентировать особое внимание.

Важно: схема монтажа розеток строго индивидуальна для каждой кухни. Нет определенных стандартов и правил.

Определяем количество и расположение розеток на кухни.
Учитываем высоту и нюансы гарнитуры.
Схематически зарисовываем все это на бумаге.

Краткое содержимое статьи:

Виды розеток для кухни
Как правило, на кухне каждой домохозяйки имеется множество разных полочек и шкафчиков. Это отличное место, где можно спрятать источники питания. Ведь в наше время, дизайну комнат, придают особое внимание. Зачастую розетки на открытых местах очень портят общий интерьер кухни. Для того чтобы это не произошла, их нужно грамотно спрятать от глаз.
Виды розеток:

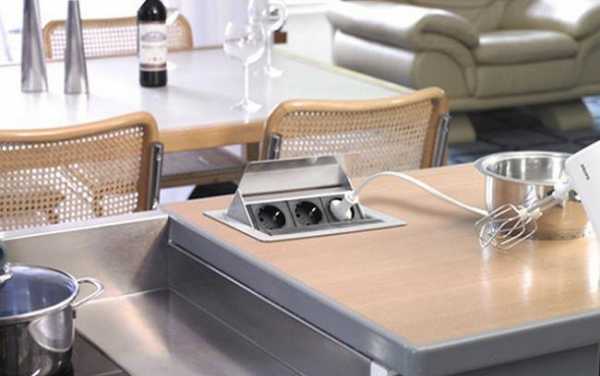

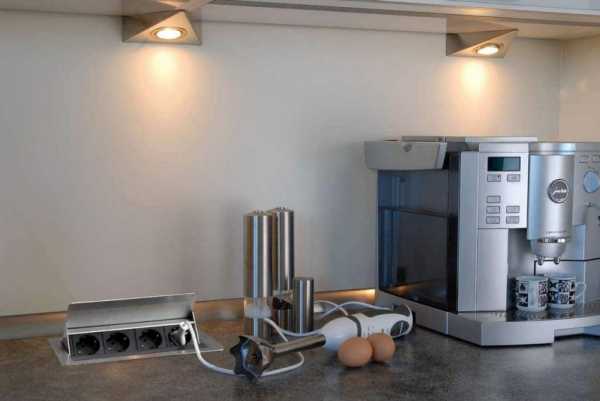

Выдвижная розетка – хороший вариант для маленьких кухонь . Она изготовлена на основе удлинителя. Поэтому дает возможность пользоваться электроприборами на большом расстоянии. Как правила, выдвижной блок на кухне прячут под столешницу или шкафчик.
Внутренние розетки− это самый простой и удобный вариант. Выглядит это все как небольшой блок с розетками по сторонам. Он крепится в шкафчик гарнитуры или под рабочую поверхность. Изюминка, встроенной розетки на кухне в том, что она скрыта от глаз, но в любую минуту к ней можно подключить несколько электрических приборов.
Накладные розетки −это самый просто вид, который обычно используется в простых комнатах. Главная их особенность в монтаже, с которым справится каждый. Но, к сожалению, этот вид питания плохо подходит для кухни. Дело в плохой защите от влаги, грязи и пыли.
Место установки находится над рабочей поверхностью. Для подключения миксера, блендера, электрической мясорубки или соковыжималки. Вне рабочем состоянии требует наличия специальной накладки, которая защитит от влаги и пара.
Угловая розетка для кухни− самый удобный вариант, в случае, когда нет свободного места. Эту розетку можно установить в стыке стен или шкафчиков. Некоторые модели имеют блок, который состоит из двух или трех ячеек. Установка не сложнее, чем обычной розетки в других комнатах. Сколько нужно розеток для кухни
Самый частый вопрос при монтаже, сколько розеток нужно на кухне? Это довольно сложный вопрос, ведь никому не хотелось бы, чтоб в итоге их было слишком много, или мало. Для каждой кухни это чисто индивидуальный вопрос. Но все, же существуют определенные стандарты.
Итак, розетки понадобятся для:
Холодильник
Вытяжка
Плита
Духовка
Микроволновка
Посудомоечная машина
Также рекомендуется добавить несколько розеток над рабочей поверхностью. Ведь в любую минут может понадобиться подключить кухонные прибор, а розетки для этого не будет.
На какой высоте должны располагаться розетки на кухне
Какие розетки лучше ставить на кухне совсем индивидуально. Но само расположение имеет ряд определенных правил и нюансов. Итак, размещение розеток нужно проводить по заранее приготовленной схеме. При этом план должен быть максимально правильным, полным и точным.
Начинать размещение высоты розеток на фартухе, нужно с высокомощной техники. Потом от нее идти к менее потребной. Определить их местонахождение можно по схеме монтажа. Стандарты высоты расположения для отдельных электроприборов:
Выключатель. Высота установки строго индивидуальная. Если в семье есть дети, высота не больше 90-110 см.
Духовой шкаф. Высота от пола должна равняться 20-30 см. Если же такое расположение невозможно, например из-за гарнитуры. То розетку для духового можно разместить на 70 см.
Холодильник. Высота размещения как правила не превышает 80 см. Но электрики рекомендуют все, же сделать розетку пониже, на высоте 40-50 сантиметров.
Посудомоечная и стерильная машина. Как правило, такие электроприборы встроены в кухонную гарнитуру. Поэтому высоты размешенная должна учитывать в зависимости с особенности кухонной мебелью.
Розетка над рабочей поверхностью. Рекомендуется устанавливать на высоте 40-50 от кухонной столешницы. Это обезопасит попадания грязи, влаги и пыли в розетку, тем самым защитив вас от неожиданных пощипываний током.
Фото расположения розеток на кухне
Вам понравилась статья? Поделитесь 😉
electrikexpert.ru
Размещение розеток на кухне — правила и схемы расположения
Правильное размещение, расположение розеток на кухне предполагает учет расположения силовых линий в помещении.
Дальнейшая схема подключения установленных розеток составляется в строгом соответствии со всеми инструкциями, а также правилами безопасной и удобной эксплуатации.
Планировка размещения розеток
Мероприятия по установке или переносу розеток предполагают, как минимум, осуществление косметического ремонта в кухне.
При заказе дизайн-проекта интерьера такого помещения, в документации обязательно отображается не только общее количество, но и места расположения стационарно устанавливаемых разъёмов электрических сетей.
При самостоятельной планировке размещения электрических розеток необходимо обязательно ориентироваться на основные функциональные особенности устанавливаемого оборудования, а также учитывать общую стилистику оформления кухни и расположение мест, отведённых для размещения мебели или предметов интерьера.
Важно учитывать планировку помещения и его общие размеры, а также места расположения предметов кухонных гарнитуров или крупногабаритной мебели.
Оптимальное число
Только после того, как будет разработан интерьер помещения, и распланирована схема установки электрических приборов, можно приступать к расчету всех необходимых устройств.
В кухне, как правило, используется самое большое количество бытовых энергозависимых приборов, которые могут быть представлены:
электрической вытяжкой;
посудомоечной машиной;
стиральной машиной;
электрической плитой;
холодильником;
телевизором;
видеоаппаратурой;
отдельно стоящей морозильной камерой;
мелкими бытовыми приборами в виде миксера и блендера, микроволновой печи и кухонного комбайна.
Общее количество розеток, являющихся стационарно установленными разъёмами электрических сетей, может быть различным, но напрямую зависит от нескольких наиболее значимых факторов.
Очень важно обязательно обозначить в составляемом плане все единичные группы в виде розеток, запитываемых только от индивидуальной линии и имеющих отдельный защитный автомат. В соответствии с основными установленными на сегодняшний день стандартами, как правило, в каждой группе используется не более трёх разъёмов электрической сети:
отдельную линию следует выделить при обустройстве рабочей зоны с целью подключения электрического чайника, микроволновой печи, миксеров и других мелких устройств;
в выделении отдельной линии нуждаются мощные бытовые энергозависимые приборы, к которым относятся стиральная или посудомоечная машины, холодильник и морозилка, электрическая плита.
Розетки на кухне
Допускается осуществление стандартного объединения сразу некоторых силовых приборов. К примеру, можно выполнить подсоединение к одной группе посудомоечной и стиральной машины при обустройстве дифференциального автомата с мощностью не менее 20 Ам.
При этом показатели суммарной мощности всех подключаемых устройств не должны быть более 4,0 кВт. Не желательно производить одновременное подключение двух или трёх энергозатратных приборов, располагающихся на одной электрической линии.
Важно помнить, что энергозависимое оборудование, представленное холодильником или морозильной камерой, обязательно должно подключаться только к выделенной электрической линии.
Виды розеток
Все выпускаемые на сегодняшний день отечественными и зарубежными производителями стационарно устанавливаемые разъёмы электрических сетей, представлены следующими основными видами, отличающимися по разъёмному типу:
Фурнитура, произведенная в соответствии с отечественными стандартами, и характеризующаяся недостаточным контактом, что чаще всего провоцируется разболтанной посадкой вилки электрического прибора.
Устройства для выполнения быстро разнимаемого подключения, производимые согласно европейским стандартам, и практически полностью лишенные недостатков. Минус такой фурнитуры представлен жесткой посадкой, а отличие заключается в глубоком посадочном участке и круглых отверстиях.
Фурнитура, выпускаемая по американским стандартам, имеет существенные отличия от любых европейских образцов. Такие особенности представлены прямоугольной формой отверстий и более слабым контактом.
Устройства универсального стандарта, предназначенные для подключения электрических приборов с американской и европейской вилкой.
Розетки без заземления, используемые для подключения наиболее высокомощных электрических приборов на кухне не устанавливаются, что обусловлено низкими показателями безопасности таких разъёмов. Также выпускается фурнитура, имеющая:
защиту от несанкционированного доступа детей;
специальную крышку, предотвращающую попадание воды или пара;
таймер, позволяющий управлять потребителями электрической энергией;
подсветку, облегчающую эксплуатацию электросети в темное время суток.
Наружные розетки удобны в эксплуатации и отличаются долговечностью, а наличие USB-разъема позволяет осуществлять подключение стандартного USB-кабеля.
Следует отметить, что стационарная установка разъёмов электрических сетей, может быть представлена как розетками встраиваемого, так и накладного типа.
Правила разводки
Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

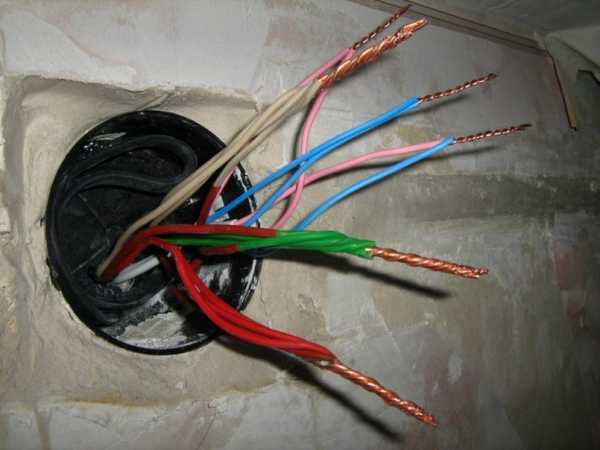

Проводка на кухне
На этом этапе требуется соблюдать определенные правила:
установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм²или более;
важно контролировать выполнение разметки и последующее штробление стен;
прокладка электрического провода осуществляется в специальной пластиковой трубе;
фиксация выполняется при помощи специальных пластиковых дюбель-скоб;
желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки;
подключение проводки производится к установленным стационарным электрическим разъёмам.
На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.
Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.
Где и на какой высоте устанавливать розетки?
Стационарно устанавливаемые разъёмы электрических сетей монтируются только на строго определенной правилами и стандартами высоте.
Для правильного подключения холодильника или морозильника, электрическую розетку следует разместить на стене, соблюдая высоту в пределах 0,6-0,8 м, что обусловлено особенностями бытового прибора. Под вытяжку, розетку нужно монтировать примерно на высоте двух метров от уровня пола.

Оптимальная высота установки розеток и выключателей
Что касается расположения розеток на кухне для встраиваемой техники? Подключение стиральной или посудомоечной машины, а также электрической плиты, предполагает размещение разъёмного устройства на высоте четверть метра. При установке встраиваемой техники вырезаются отверстия соответствующих размеров.
Оптимальная высота монтажа электрической розетки для установки телевизора или видеопроигрывателя в помещении кухни — пара метров. В этом случае такая бытовая энергозависимая техника размещается на специально зафиксированном стеновом кронштейне.
Примерно на высоте 8-10 см над уровнем столешницы или рабочей поверхности, целесообразно разместить три или четыре розетки, предназначенные для подключения мелкой бытовой техники или маломощных энергозависимых приборов.
Знаете ли вы, как измерить силу тока? Измерение силы тока – подробная инструкция о том, как и чем измерить представлена на нашем сайте.
Принцип работы натриевой лампы высокого давления описан тут.
Энергосберегающие лампочки скоро совсем вытеснят лампы накаливания. Но выбрать такой прибор не так-то просто. Советы по выбору ламп вы найдете в данной теме.

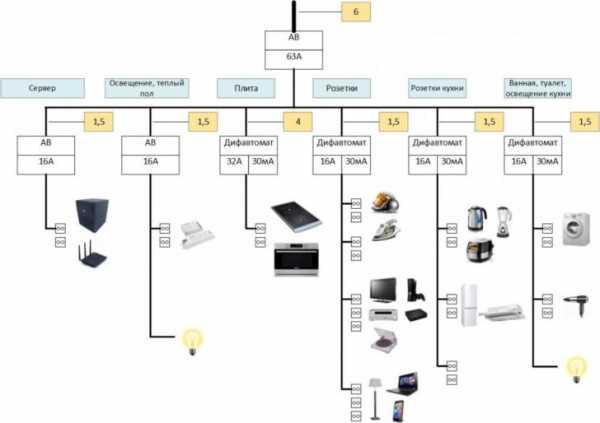

Как расположить розетки на кухне – схема размещения
Стандартная схема установки стационарных разъёмов электрических сетей в виде розеток, предполагает:
монтаж одной или нескольких распределительных коробок, в зависимости от общего количества энергопотребляющей техники;
обустройство отдельных линий, к которым подключаются розетки, осветительные и наиболее мощные бытовые приборы;
установку на каждой линии УЗО-защиты.
Устройства для линии рабочей зоны должны быть расположены над столешницей или в необходимом месте, а комфорт и безопасность эксплуатации достигаются установкой двух- или трёх-гнездовых розеток.
В этом случае электрические провода целесообразно прокладывать непосредственно через столешницу, выполнив вырез на её поверхности, или используя для сокрытия кабеля – специальный пластиковый канал.
Следует отметить, что только строгое соблюдение всех правил подключения электрической проводки и грамотный выбор места для расположения розеток на кухне оптимального типа, позволяет получить функциональное и максимально удобное в эксплуатации, а главное — абсолютно безопасное электроснабжение кухонного пространства.
Видео на тему
proprovoda.ru
количество, оптимальная высота и расчет нагрузок
Бытовая техника по своей природе очень прожорлива, поэтому современная кухня является главным потребителем электричества в любом доме или квартире. По этой причине расположение розеток – это очень важный и тонкий аспект дизайна кухонной комнаты, как с точки зрения дизайна и комфорта, так и с точки зрения безопасности, в том числе пожарной.
Краткое содержимое статьи:
Требования безопасности к розеткам на кухне
Как мы знаем, вещи связанные с электричеством требуют особого подхода с точки зрения безопасности. Поэтому в целях обеспечения наибольшего удобства, к расположению розеток на кухне были установлены специальные нормативные требования и ГОСТЫ, самые важные из которых мы рассмотрим ниже:
Высота розеток на кухне должна быть не выше 2 метров и не ниже 2 сантиметров от плинтуса.
Бытовые приборы рекомендуется устанавливать не дальше 1 метра от гнезда. Если вы проводите евро ремонт, заранее определите расположение вашей бытовой техники и разместите источники питания соответственно.
Ни в коем случае не устанавливайте гнезда поблизости с раковинами, мойками и плитами, дабы избежать попадания капель воды и конденсата на ваши электроприборы. Данное требование является одним из самых важных в этом списке. Для этого, например, вы можете использовать встроенные розетки для кухни, по возможности.
Розетки в столешнице на кухне не только отлично позволят сохранить общий эстетический облик, но и защитят электропроводку от внешних воздействий.
Установите выключатели питания. Их, как правило, ставят как минимум на высоте в полметра от плинтуса и позволяют дополнительно контролировать поток электричества в комнате.
Планируйте схему розеток на кухне так, чтобы в итоге осталось по меньшей мере 3-4 дополнительных источника питания на случай, если основные выйдут из строя.
Если вы сами не являетесь специалистом, старайтесь избегать самодеятельности. Перед проведением работ заранее проконсультируйтесь с профессионалами-электромонтерами, а лучше просто доверьте им всю сложную работу.
Самые популярные виды розеток
Простые накладные розетки – традиционные тип, встречаемый в любом доме или квартире. Легкая и быстра установка, низкая цена, но подходят не для всех схем расположений устройств.
Угловые. Как и следует из названия, находятся на «углах» между стенами или другими плоскими поверхностями, вроде шкафов или навесных шкафов. Бывают одинарные (состоящие из одной части цельные приборы) и более гибкие модульные. Подобно предыдущему типу, простой в установке, но способен сэкономить приличное количество свободного места.
Выдвижные встроенные в столешницы розетки, имеют несколько входов, выдвигаются из полностью и внешне напоминают удлинители.
Скрытые. Чаще всего блоки из 3-4 входов, встроенные прямо в кухонную мебель еще на заводском этапе. В отличие от выдвижных, в нерабочем состоянии они абсолютно не заметны, что делает этот вариант наиболее привлекательным для людей, ценящих внешний облик выше всего.
Планирование схемы установки розеток
В первую очередь необходимо рассчитать количество необходимых источников питания. Начинайте расчет по количеству крупной и встроенной техники, тем самым разделив вашу кухонную зону на несколько секторов.
Чаще всего, стандартная кухня требует около 6 отдельных входов, распределенных по периметру комнаты в соответствии с расположением основных электроприборов, и еще несколько запасных. Такое количество обеспечит равномерное распределение напряжения на каждый источник, что необходимо для предотвращения коротких замыканий и последующих возгораний.
Следующим шагом является их распределение по вертикальным уровням, т.е. высота розеток на кухне: высший, средний и низший. Это необходимо потому, что розетка должна находиться в радиусе 1 метра от прибора и минимум в 60 см от мойки и плиты.
Предпочтительное расположение: высший уровень – 5-10 см от верхнего края навесного шкафа, средний – 10-30 см от высоты столешницы, а низший -30-60 см от пола.
Установка розеток для посудомоечной или стиральной машины
Оба указанных прибора обладают серьезными габаритами, а потому лучше всего устанавливать их непосредственно в ваш кухонный гарнитур с уже встроенным гнездом, расположенным примерно в 10-20 см от самого прибора и в 20-40 см от уровня пола (но не за самим устройством). Это поможет сохранить свободное место и не навредить общему облику.

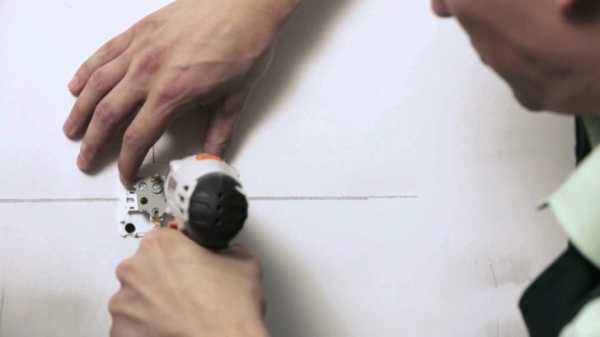

Самостоятельный монтаж розеток
Этапы монтажа проходят в следующей последовательности:
На основе заранее составленной схемы розеток на кухне производится разметка мест их расположения.
При помощи перфоратора с круглой насадкой сделать вырезать отверстия на отмеченных местах.
Зафиксировать подрозетник креплениями.
Подвести силовые линии к гнездам, надежно зафиксировать и установить накладки.
Проверить исправность питания с учетом правил технической безопасности.
Во время монтажа будьте осторожны и не забывайте соблюдать правила технической безопасности.
Современные розетки просты в установке, приятны на вид и многофункциональны, поэтому с помощью данных рекомендаций вы сможете сами обустроить ваше кухонное пространство в соответствии с вашими предпочтениями и финансовыми возможностями.
Фото розеток на кухне

Также рекомендуем просмотреть:
Поделитесь с друзьями 😉
dizajnhome.ru
Расположение розеток на кухне, как правильно и удобно разместить.
В современной кухне так много различных бытовых приборов, начиная от элементарного миксера и заканчивая стиральной и посудомоечной машиной, что без электричества, точнее, без мест, куда можно подключить все эти кухонные гаджеты, не обойтись. Поэтому при планировке кухни так важно продумать расположение розеток на кухне. Но это на втором этапе. А сначала нужно подсчитать, сколько же розеток вообще понадобится.

Расположение розеток на кухне может быть разнообразным
Рассчитываем количество розеток
Понятно, что все сразу электроприборы на кухне вы включать не будете, поэтому для каждого агрегата не нужна отдельная розетка. Но если их поставить недостаточное количество, то придется пользоваться тройниками или удлинителями. Итак, давайте посчитаем, сколько гнезд понадобится и сколько групп розеток, нужны ли будут отдельные линии и сколько.
Холодильник – отдельная розетка.
Электрическая духовка и плита – отдельная линия.
Вытяжка – отдельная розетка.
Посудомоечная и стиральная машина на кухне. Для них можно сделать одну линию, если вы не планируете пользоваться обеими машинами одновременно.
Телевизор.
СВЧ печь.
Отдельная розетка для подключения ноутбука или планшета.
Мелкие бытовые приборы.
Пара запасных розеток.
Пояснение: линия – это розетка, от которой идет отдельный кабель к счетчику и имеющая там собственный автомат. Такая розетка не подключается к общей проводке, разветвленной по комнатам.

Один из вариантов размещения розеток на кухне
У нас получилось около 10 розеток. Вы же варьируете их количество по своим потребностям. Но лучше установить больше розеток и разных (смотря, какие вилки у ваших приборов), чтобы не заморачиваться с тройниками и не портить интерьер кухни тянущимися и свисающими удлинителями.
Подсчитали количество необходимых розеток? Добавьте еще пару штук на всякий случай. Теперь можно подумать, где расположить розетки на кухне.
Определяем места для розеток на кухне
Для крупных и мощных бытовых приборов, таких как холодильник, электроплита или электродуховка, вытяжка, посудомоечная и стиральная машина розетки должны быть расположены непосредственно возле них. Поэтому сначала четко определяем места размещения бытовой техники (визуально), а затем устанавливаем под них розетки. Не забываем о технике безопасно и устанавливаем розетки подальше от плиты и кухонной раковины.
Для остальных агрегатов расположение розеток на кухне будет там, где мы предположительно будем ими пользоваться.
Непременно должно быть пару гнезд над рабочей поверхностью, чтобы можно было подключить кухонный комбайн, блендер, миксер или просто электрозажигалку, лампу.
Обеденная зона. Здесь вы сможете включить ноутбук или поставить телефон на зарядку.
Телевизор – главное украшение каждой комнаты и кухня тут не исключение. Где вы его установите? Скорее всего, на стеновом кронштейне. Пометьте, что и в этом месте вам понадобится розетка.
Еще один из вариантов размещения розеток на кухне
Подробнее по освещению кухни читайте в статье «Светодиодная лента на кухне».
Требования к различным розеткам
Чтобы знать, как правильно расположить розетки на кухне, мало просто прорисовать их на эскизе или стенах, обозначив крестиками. Необходимо принимать внимания различные нормативы и акты по безопасности. Учить их наизусть нет нужды, просто следуйте инструкциям и здравому смыслу. И не экономьте на собственной безопасности и сохранности ваших бытовых приборов. Качественные розетки и проводка – гарантия долгой и бесперебойной работы всей кухонной техники.
Так, розетки, которые будут находиться возле раковины или труб, должны быть защищены от влаги крышками и резиновыми уплотнителями. Степень защиты таких розеток IP 44. А если в доме есть пытливые детки, то розетки нужно прикрывать шторками или специальными заглушками.
Напряжение (Вольты) в сети нам изменить не под силу – что нам подает энергокомпания, тем мы и пользуемся. Значит, нужно учитывать силу тока в розетке (Амперы) и мощность агрегат (Ватты). На розетках или их упаковках указано, какую суммарную мощность они могут выдержать. 10 ампер соответствует 2,2 кВт, а 16 ампер – 3,5 кВт (именно в таких вариантах выпускают розетки). Однако не стоит испытывать их граничную выносливость. К примеру, не стоит одновременно включать в одну розетку и СВЧ печь с мощность в 1000 Ватт, и электрочайник мощностью 1500 Ватт – либо розетка поплавится, либо приборы испортите. Сориентироваться в мощностях помогут нижеприведенные данные.
Электродуховка – от 2500 Ватт.
Электрическая варочная поверхность – от 1000-1500 Ватт.
Машинка посудомоечная – от 1000 Ватт.
Машинка стиральная – от 1500 Ватт.
Нагреватель воды – от 1500 Ватт.
Схема размещения розеток
Для таких мощных приборов необходима отдельная линия, ведущая к электросчетчику и имеющая собственный автомат. И не забудьте о заземлении.
Электрический чайник – от 500 Ватт.
СВЧ печь – от 800 Ватт.
Кофеварка – от 900 Ватт.
Тостер – до 1000 Ватт.
Кухонный комбайн – до 1200-1500 Ватт.
Блендер – до 300 Ватт.
Телевизор – 200-330 Ватт.
Холодильник – 200-1000 Ватт.
Морозильная камера – 300 Ватт.
Ноутбук – 50-75 Ватт.
И остальное по мелочи. Такие приборы можно подключать в обычные розетки. Однако учтите, что каждый провод, проложенный на кухню, должен иметь сечение не менее 2,5 кв. мм и быт выполненным из меди. Возможно, это вам покажется дороже обычных кабелей, но экономия здесь не уместна.
В целом, нагрузку на розетки стоит рассчитывать с запасом – суммируйте все мощности кухонных приборов и умножьте результат на 2. Это и будет степень выносливости проводки.
Виды розеток
На кухне могут быть различные типы розеток. Не только “советские” и евророзетки.

Простые стенные розетки подойдут для подключения холодильника и прочей бытовой техники.

Для подключения вытяжки, холодильника, плиты, телевизора подойдут обычные настенные розетки. А для рабочей или обеденной зоны они не всегда удобны.
Выдвигающиеся розетки. Они монтируются прямо в рабочую столешницу, как капсула, в навесной шкаф, как перископ, либо в боковую панель. Помимо розеток в них могут быть гнезда для телефона или интернета.

Выдвижные розетки очень удобны в обеденной зоне
Встроенные розетки. Нажатием на крышечку, вы открываете розетку, как книгу. Такие розетки особенно удобны в обеденной зоне.
Правила расположения розеток
Если вы решили сами заниматься электропроводкой, то нелишним будет знать, как расположить розетки на кухне правильно. Поверьте, в этом нет ничего сложного. Главное, быть внимательными.
Высота розетки для рабочей столешницы должна быть около 10 см над столешницей. Обычно учитывают и высоту над полом 100-110 см, подразумевая, что сама тумба, за которой вы работаете, высотой в 90 см. Только устанавливайте ее подальше от раковины или плиты. Как вариант – выдвижные или встроенные розетки.
Розетки для встроенной бытовой техники прикручиваются на расстоянии 15-25 см от пола. Розетки должны находиться сбоку, так как встроенная техника и кухонный гарнитур стоят вплотную к стене. Сила тока в розетке 32А+40А (читайте инструкцию к розетке).
Телевизор подключается к розетке, находящейся непосредственно за ним.
Для холодильника и вытяжки розетки находятся сверху. Так удобней.

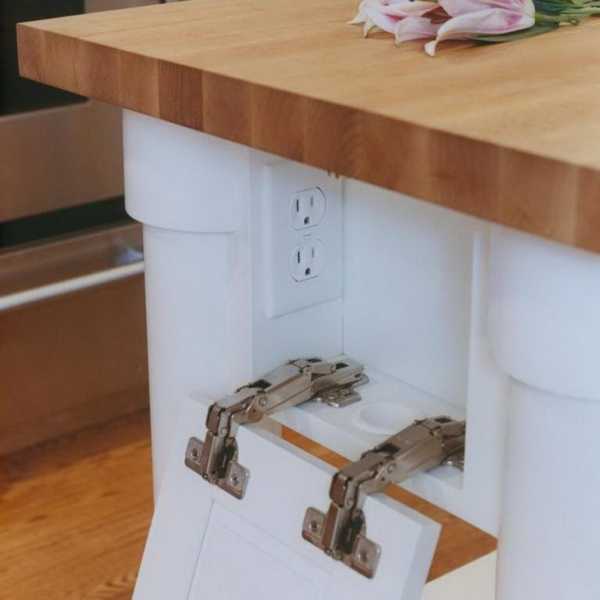

В обеденной зоне розетки прячут под столом. Расстояние от розетки до пола – не менее 30 см.
Подумайте о розетках в углу – они могут внезапно понадобиться.
Расположение розеток на кухне

Розетку для электрического духового шкафа или варочной панели следует заземлить. Иначе ваша печь ударит током – мощность-то ее весьма значительна.
Кто бы ни подготавливал вам дизайн кухни – вы сами или талантливый и профессиональный дизайнер, схема расположения розеток на кухне должна составляться только с учетом ваших требований и пожеланий и действующих инструкций ГОСТ 8594-80 (коробки для установки выключателей и розеток), ГОСТ 7396.1-89 (монтаж розеток), СНиП 3.05.06-85 (технические требования). Вы можете запланировать на будущее приобретение морозильной камеры или новомодной электрической плиты. Дизайнер же, не догадываясь о ваших планах, не нанесет соответствующую разметку. Так что заранее составьте план (как показано ниже) и проверьте скрупулезно эскиз, прежде чем начинать ремонтные работы на кухне.
kuhnyagid.ru
Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге
Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.
С чего начать планирование розеток на кухне?
Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.
Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.
Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток
Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.
Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.
Сколько розеток на кухне должно быть?
По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

Холодильник.

Вытяжка.

Посудомоечная и/или стиральная машина.

Плита и духовка.

СВЧ печь.

Телевизор.

Компьютерная техника и телефон.

Стационарные кухонные приборы среднего размера.

Мобильная мелкая бытовая техника.

Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам
У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.
Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

электроплита – от 5000 Вт;

электродуховка – от 3000 Вт;

стиральная машина – от 2000 Вт;

бойлер – от 1500 Вт;

посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

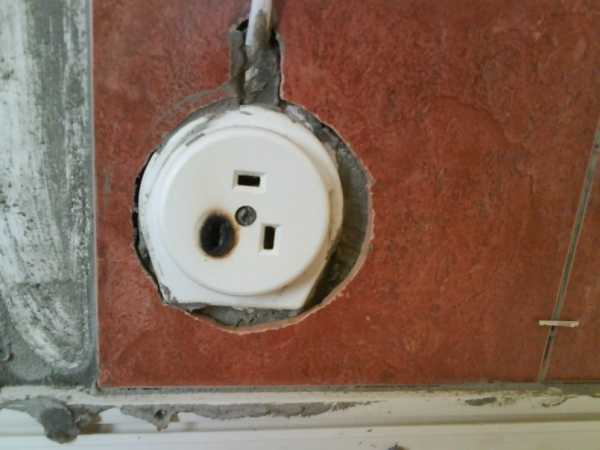

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

холодильник – от 500 Вт;

вытяжка – от 150 Вт;

кухонный комбайн – от 500 Вт;

блендер – от 100 Вт;

электрочайник – от 500 Вт;

кофеварка – от 800 Вт;

СВЧ печь – от 900 Вт;

тостер – от 700 Вт;

телевизор – от 100 Вт;

ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.
Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.
Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм². Они несколько дороже обычного провода, но и более безопасней и надежней.
Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.
Какие розетки на кухне бывают?

Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

Угловые розетки. Удобный вариант, поскольку не занимают много места.

Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

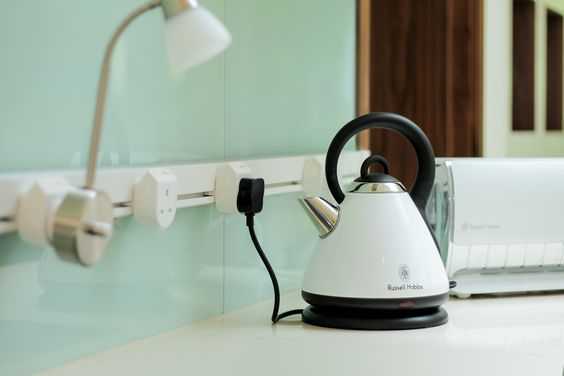

Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

Гнезда для подключения интернета или телефона.

Высота розеток на кухне
Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

Техника не должна быть удалена более чем на метр от розетки.

Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

Розетка для телевизора располагается рядом с ним.

Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.
Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.

Вернуться к списку советов
www.plazareal.ru
