Распределительная коробка наружной установки – Разновидности, устройство и монтаж распределительных коробок для электропроводки

• Электрическая дрель с функцией удара.
• Пассатижи.
• Отвертка под плоский и фигурный шлиц.
• Монтажный нож со сменными лезвиями.

Дополнительные элементы:

• Рулон изоленты.
• Зажимные клеммы электрические.
• Крепежный материал (саморезы, пластиковые дюбели).

Порядок выполнения работ по монтажу наружной распределительной коробки для электропроводки следующий:

1. В месте установки сверлят отверстия для крепления бокса к плоскости, забивают дюбели.
2. В сальниках ножом вырезают отверстия под нужный диаметр провода.
3. Внутрь прикручивают электрические клеммы на нужное количество контактов.
4. Коробку крепят к стене саморезами, вкручивая их в дюбели.
5. Через полученные отверстия в сальниках вводят провода.
6. Зачищают концы проводов от изоляционного материала и снимают слой окисления, если такой присутствует.
7. Собирают схему в распаечной коробке, закрепляя провода в соответствующих клеммах.
8. Закрывают крышку бокса, фиксируя ее резьбовыми винтами.

Преимущества применения распределительных коробок

Удобство использования коробок монтажных является вполне обоснованным:

• Изделия выпускают под разную мощность электрических линий.
• Обеспечивается высокая степень защиты контактов при правильном выборе типа устройства.
• Отсутствие сложности монтажа корпуса и соединения проводов.
• Широкий выбор форм и декоративного исполнения, например, распаечные коробки наружной установки под дерево.
• Возможность доступа к коммуникациям и переподключению.
• Долговечность конструкции.

Заключение

Несмотря на простоту работ по монтажу распаечных коробок, важно помнить, что допуск к такому роду деятельности имеют только специалисты электрики и электронщики, если речь идет о разводке сигнальных проводов!

В чем состоят функции ответвительных коробок? На этот вопрос ответить довольно просто. При установке выключателя, светильника или же розетки каждый уважающий себя электрик принимает все меры, чтобы ответвительная коро…

Недаром в народе дом ассоциируется с крепостью. Постройка должна обладать высокими показателями надежности, чтобы простоять несколько десятков лет, а то и больше. Строительство дома не отличается особой сложностью, в …

Самым ярким и долгожданным угощением на праздничном столе всегда был торт! Но вот маленькие аппетитные его собратья, капкейки, отодвинули громадную выпечку на второй план. Эти милые кексы в бумажной гофрированной обер…

Энергосистема любого дома или квартиры включает в себя большой набор вспомогательного оборудования, обеспечивающего бесперебойное и безопасное электроснабжение всего жилого помещения. Очень важной частью энергосистемы…

На сегодняшний день в магазинах можно встретить всё что угодно! В продаже имеются различные вещи, которые призваны облегчить наш быт. Одной из таких приятных мелочей является коробка для хранения вещей. Она помогает к…

Самым желанным подарком на свадьбу, безусловно, сейчас являются …

Для современного человека выражения «зайти на почту» или «получить письмо» всё чаще употребляются в совсем ином значении, чем двадцать лет назад. Но, если письмо в бумажном конверте стало редко…

Часто говорят, что красивая упаковка — уже половина подарка. И это на самом деле так. Современные материалы, инструменты и техники работы позволяют создавать настоящие шедевры. Читайте, как сделать коробки для п…

В любой шкаф приятно заглянуть, когда у каждой вещи есть свое место. Однако в магазинах довольно дорого стоят коробки для хранения, своими руками их сделать гораздо дешевле и совсем несложно. Об этом мы и поговорим се…

monateka.com

Установка распределительной коробки в бетон своими руками

Сегодня, Енот Электрик расскажет вам о нескольких способах установки распределительной коробки в бетон. Электрическая коробка изготовлена из металла или пластика в виде небольшой емкости. Внутри этой емкости во время монтажных работ в помещении соединяют все группы проводников.

Основное назначение распределительной коробки:

Возможность обслуживания и доступ к ремонту домашней электросети. В случае выхода из строя комнатной проводки вместе с розеточной группой существует возможность без проблем устранить все неполадки.

Доступность присоединения новых линий к комнатной электропроводке. Имеется в виду возможность установки розеток, если необходимы дополнительные. Это избавляет от необходимости протягивания новых кабелей от основного щитка — достаточно будет лишь создать дополнительную трассу от распредкоробки.

Можно обеспечить по всему помещению равномерное распределение электрической энергии за счет создания дополнительных направлений электросети и соединить их в одно целое.

Из вышесказанного можно сделать вывод, что правильная установленная распределительная коробка играет важную роль при монтаже электропроводки как в доме, так и в любом другом помещении.

Содержание статьи

Конструкция

Конструкция распределительной коробки весьма проста и представляет собой своего рода емкость с крышкой. В коробке для наружного монтажа имеются специальные отверстия с уплотнителями для проводки. На фото ниже можно увидеть разницу наружной и скрытой коробки.

Хотя данные изделия и выполняют одинаковую функцию, но, как видите, имеют свои существенные отличия.

Следует также обратить ваше внимание на то, что у коробки скрытого типа по бокам, как правило, устанавливают специальные лапки с пружинками. Они предназначены для фиксации при монтаже проводки через гипсокартонную стену.

Виды электрических распределительных коробок

Как вы уже могли понять из сказанного ранее, в настоящее время существует несколько видов распределительных электрических коробок. Их разделяют по таким характеристикам:

1. Изготавливают в основном из пластика или металла
2. Устанавливают открытым либо скрытым способом
3. Изделия имеют круглую, квадратную или же прямоугольную форму
4. Отличаются по размерам

Из металла и пластика

Металлические коробки существуют и используются еще с прошлого века, когда их еще не додумались делать из пластика.

Однако, то, что они из прошлого века, не означает, что они устарели! Коробки из металла продолжают активно использовать — в частности в деревянных домах, банях и сараях. Связано это с тем, что при возгорании кабеля металлическая основа коробки будет служить хорошим препятствием для дальнейшего распространения огня.

Что касается изделий из пластика, то они выглядят уже современнее. Их изготавливают из этого материала двух видов (наружного и скрытого). Такие коробки имеют ряд преимуществ, такие как невысокая их стоимость, удобство конструкции и, конечно же, выглядят намного привлекательнее. В последнее время уже появился пластик, обладающий хорошей устойчивостью к пожарам и обладающий самозатухающими свойствами.

Наружные и скрытые распределительные коробки

В случае, когда проводка в доме или каком-либо другом помещения прокладывается открытым способом, то в таком случае применяется наружная распредкоробка. Под штукатурку устанавливается изделие уже скрытого типа.

Свои функции в обоих случаях данные изделия выполняют хорошо, но при ремонте и дальнейшей эксплуатации данной коробки настенные изделия более удобные. Коробки с клеммами намного качественнее позволяют соединять между собой провода. К таким коробкам, как правило, относятся наружные изделия.

Разных форм и размеров

Электрические распределительные коробки изготавливают в разных геометрических формах. Все зависит от их применения и назначения. Для подводки небольшого количества жил, вполне достаточно будет круглой формы. Прямоугольные и квадратные по форме коробки используют при большем количестве жил, из-за их большой вместимости.

Стоит также отметить, что установить круглую коробку в бетон значительно легче из-за того, что не нужно выставлять ее по уровню. При монтаже открытой проводки лучше смотрятся квадратные и прямоугольные изделия.

Размеры коробки зависят от выбранного сечения кабеля. Настоятельно рекомендуем ознакомиться со статьей о расчете и выборе сечения кабеля.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
2. Места крепления данного изделия следует отметить при помощи простого карандаша;
3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

Итак, начнем:

1. Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку. Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
2. К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
3. Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
4. Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
5. Между собой соедините жилы;
6. Закрывается защитная крышка;
7. Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.

Схемы монтажа и подключения

Видео-инструкция

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Что такое распределительная коробка и как её установить

Всем привет, рад Вас видеть на сайте электрика. В сегодняшней статье я расскажу, что такое распределительная коробка, а так же рассмотрим основные их виды и способы установки.

Распределительная коробка – это изделие или проще сказать специальная ёмкость с крышкой, которая применяется при монтаже электрических сетей и электропроводки в быту, и на предприятиях. Основное назначение её – это соединение и разводка проводов и кабелей.

Распределительные коробки так же можно называть — разветвляющими.

Назначение коробок в электропроводке:

— Служит для равномерного распределения электрической энергии от источника к потребителям (это образно сказано).

— Предоставляет возможность обслуживать и ремонтировать места соединения и разветвления проводников.

— В случаи необходимости с коробки можно добавить ещё одну точку питания. К, примеру, установить дополнительную розетку или блок розеток.

Разновидность распредкоробок

По типу установки коробки бывают:

— Для наружной установки, применяются при монтаже открытой электропроводки.

— для внутренней установки, применяются при монтаже скрытой электропроводки.

В последнее время наружные начали оснащать дополнительными клеммными колодками, которые в разы облегчают соединение проводов.

Распредкоробки изготовляют из различных материалов: пластик, карболит, метал и так далее.

Металлические в основном применяют в помещениях с повышенной пожароопасностью или в не помещений, так как они герметичны и меньше поддаются влиянию окружающей среды.

Пластиковые желательно использовать только внутри помещений. К их преимуществам можно отнести привлекательный внешний вид и не высокую цену.

Так же коробки выпускают различной формы: круглые, квадратные, прямоугольные и так далее. Всё зависит от того сколько к ней будет подходить проводов и куда она будет устанавливаться.

Забегая немного наперёд, сразу скажу, что круглую легче устанавливать, так как её не нужно выставлять по уровню. Но зато квадратные красивей смотрятся.

Размеры коробок тоже бывают разные. Подбирая распредкоробку по величине необходимо отталкиваться от того, какого сечения кабель в ней будет соединяться.

Способы монтажа распределительных коробок.

Как я уже писал выше, коробки монтируются скрытым и открытым способами. Давайте их рассмотрим.

Открытый способ.

Этот способ немного проще, и не требует много времени. Весь процесс монтажа, я разделил на действия, чтобы вам было проще запомнить.

— Как всегда начинаем с отключения электроэнергии и проверки её отсутствия. Для этого используем указатель напряжения или индикаторную отвёртку.

— Отмечаем карандашом место, куда будем крепить.

— После этого сверлим отверстия и при помощи дюбелей и саморезов прикручиваем коробку к стене.

— Для того, чтобы завести кабель нам нужно надрезать резиновые уплотнения. Обращаю ваше внимание на то, что диаметр отверстий на уплотнителе должен быть немного меньше, чем толщина кабеля.

В таком случае кабель будет плотно обжат и в коробку не попадёт пыль и влага.

— Соединяем провода в зависимости от того зачем всё это делается.

— Ещё раз убеждаемся в правильности соединения проводов, и если нужно изолируем места соединения изолентой.

— Аккуратно укладываем провода и закрываем крышку.

Вот и весь процесс монтажа внешней распределительной коробки.

Скрытый монтаж.

Этот способ немного трудней и на него уходит больше времени.

— Распредкоробка должна устанавливаться на высоте 10-20 сантиметров от потолка.

— С самого начала делаем углубление, или так сказать штробу, в стене для посадки туда нашего изделия. Лучше всего для этого подойдёт перфоратор или мощная дрель со специальной коронкой.

Диаметр углубления должен быть немного больше, чем размер самой коробки, чтобы она туда хорошо входила. Но слишком большую штробу тоже не следует делать, так как потом придётся много накладывать раствора и будет не совсем удобно её выравнивать.

— Далее разводим гипсовый раствор или алебастр. Смачиваем посадочное место водой и накладывает в него раствор.

— Вставляем коробку так, чтобы она была заподлицо со стеной. Ждём немного, пока начнёт схватываться раствор, и потом шпателем убираем его излишки.

— Заводим провода и делаем необходимые соединения.

— Укладываем все жилы и закрываем крышку.

Вот и весь процесс монтажа скрытой распределительной коробки. Потом место установки можно замазать тонким слоем штукатурки или заклеить обоями.

В завершении статьи ещё хочу дать один совет: все провода в коробках желательно подписывать маркером на внешней изоляции. Или делать записи на бумаге, и эти записи вкладывать внутрь коробок.

Это делается на тот случай, если вдруг у вас будут какие-то поломки в проводке, то по записям можно сразу определиться, что это за провода и куда они идут.

Для закрепления материала смотрите видео урок о том, как монтировать скрытые распределительные коробки.

На этом у меня всё. Жмите на кнопки социальных сетей и вступайте в группу. В следующей статье напишу о том, как соединять провода в коробках. Свои вопросы и пожелания пишите в комментариях. Пока.

С уважением Семак Александр!

Читайте также статьи:

fazanet.ru

les66.ru

Электромонтажные коробки

Наружная распределительная коробка

Эта статья названа по имени одного из видов пластиковых коробок — электромонтажных коробок. На самом деле таких видов много: распределительные, протяжные, установочные и т. д. Распределительные и прочие коробки выполняют функции развязок и перекрестков.

Чтобы электричество заглянуло в каждый уголок дома, необходимо разводить провода, соединяя их друг с другом. Места этих соединений и находятся в коробках, которые защищают узловые точки электросети. Однако это не единственное их предназначение. Обозначить соединения кабелей для легкого доступа к ним, ремонта и подсоединения новых проводов или заглушки старых — для всего этого нужны коробки.

Распределительная коробка скрытой установки

Ассортимент электромонтажных коробок очень велик: более 3000 видов. Нет смысла рассматривать их все. К пластиковым коробкам относят и подрозетники (установочные коробки).

Распределительные коробки

Их еще называют распаечными. Служат для расключения проводов внутри помещений. Что это означает? К примеру, когда основной силовой кабель входит в комнату, от него необходимо запитать несколько электрических точек — розеток.

Распределительная коробка для наружной установки

Жилы основного кабеля оголяются, и к нему при помощи скрутки или специальных клемм подсоединяются провода, ведущие к точкам. Место, в котором происходит это разветвление, заключается в коробку, которая крепится на стене или монтируется в нее. Эта коробка и называется распределительной. Изготовляют их из полипропилена, не распространяющего горение, или из металла. Различают коробки для скрытой и открытой установок. Первые заделываются в стену, оставляя видимой лишь крышку, вторые крепятся днищем прямо на подстилающую поверхность.

Распределительная коробка для встроенного монтажа

Определиться в выборе распределительной коробки очень просто. Если проводка скрытая, то и коробка будет погружена в стену, а когда используется открытая проводка, то и коробка будет соответствующей. Величина коробок зависит от количества входящих и выходящих кабелей. Входные отверстия часто заслонены пластиковыми мембранами, которые выламываются при монтаже кабеля.

Распаечная коробка наружной установки с сальниками и шиной

Для защиты соединений от влаги эти отверстия комплектуются специальными резиновыми сальниками. Открытые коробки имеют входы, подходящие под размеры гофры или труб ПВХ, что позволяет компоновать с их помощью любые электрические системы.

Наружная распаечная коробка с сальниками

Распределительные коробки разделяются по степени защищенности от влаги и пыли. Информацию о степени защиты можно увидеть на самой коробке или в инструкции.

Распределительная коробка с гофрой — открытая установка

Установочные коробки

Второе название — подрозетники. Служат для монтажа электрических розеток и выключателей самых разнообразных моделей, начиная от силовых и заканчивая проходными.

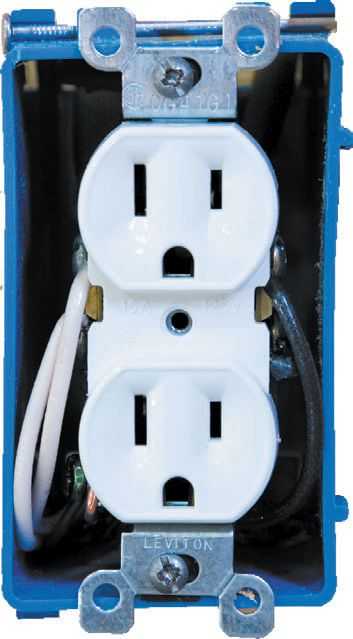

Двойная розетка, установленная в подрозетник

Подрозетники изготавливаются из термоустойчивого полипропилена. Размеры установочных коробок совпадают с колодками розеток и выключателей. Меняется лишь высота изделия, а диаметр имеет постоянные размеры — 68–70 мм.

Установочная коробка с проведенным кабелем

По способу установки разделяются на подрозетники для полых перегородок (под гипсокартон) и для капитальных стен (под бетон).

Установочная коробка для полых стен

Установочная коробка для капитальных стен

Установочная двухместная коробка для двух розеточных колодок сразу

Что бы еще почитать?

  Поделитесь ссылкой на статью в социальных сетях

  Подпишитесь на e-mail рассылку о новых статьях

  Вы можете оставить свой комментарий

remstd.ru

Коробка распределительная электрическая — важный элемент коммутации проводов
