Распределительные коробки электрические уличные – Разновидности, устройство и монтаж распределительных коробок для электропроводки

виды, монтаж и способы соединения проводов

Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

к содержанию ↑

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

к содержанию ↑

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

к содержанию ↑

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

к содержанию ↑

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

к содержанию ↑

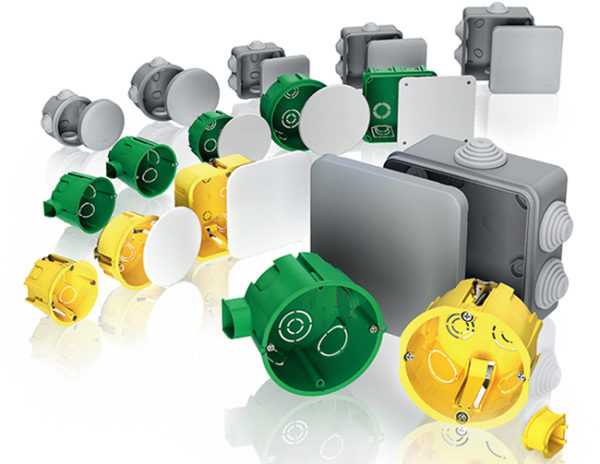

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

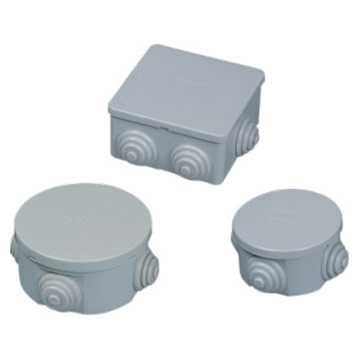

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

к содержанию ↑

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

к содержанию ↑

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

• скрутка;
• сварка;
• клеммные колодки;
• пайка;
• опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

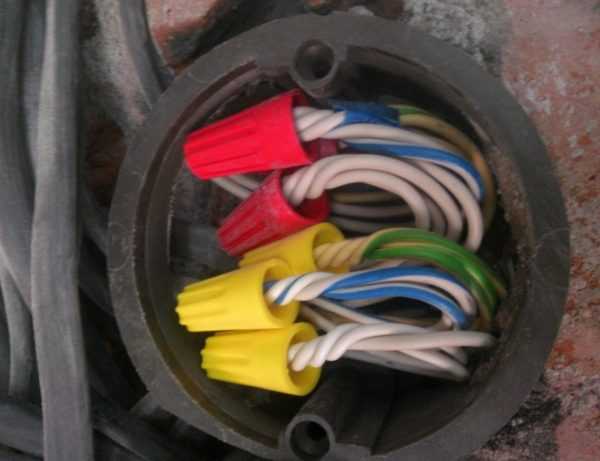

Скрутка с монтажными колпачками

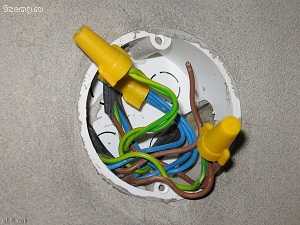

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

к содержанию ↑

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

к содержанию ↑

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

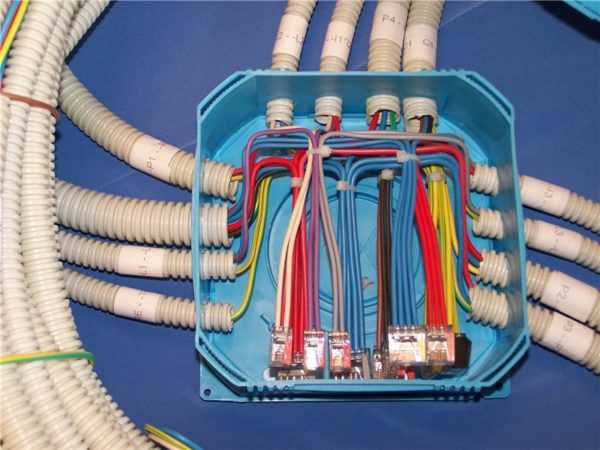

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

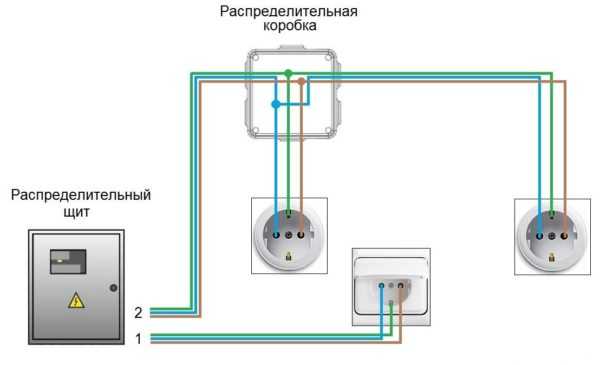

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

к содержанию ↑

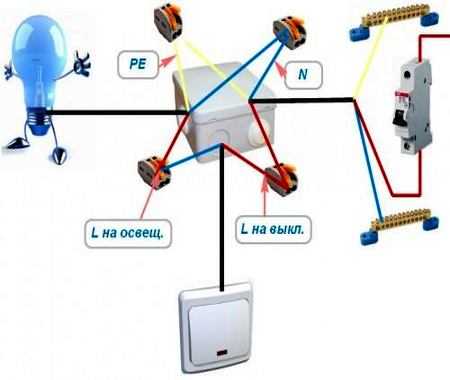

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

к содержанию ↑

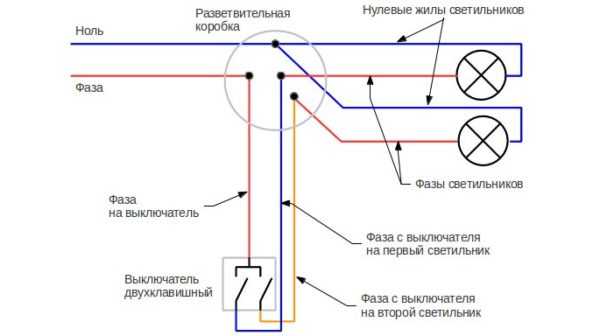

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительная коробка для электропроводки: виды, монтаж и способы соединения проводов

220.guru

Размеры коробок для наружной проводки

Распределительные (разветвительные, «распаячные», англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров. Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.
Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки («гофры», армированных или гладких труб). Сальники и конструкция коробки обеспечивает защиту IP44 и выше (в зависимости от модели, см. Таблицу 1). Минимальное количество выводов в этой категории — четыре (круглые коробки). Максимальное — 12. «Ярусная» конструкция сальника позволяет подключать трубы разного сечения. Часто для надёжного и герметичного соединения с трубами и вывода кабеля используют муфты, переходники или кабельные зажимы (см. ссылки в конце страницы).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)

Артикул	Безгалоген.	Типоразмер	Размер, мм	Выходы	Степень защиты
44070	—	Ecoplast JBR060	Ø60 х 40	4 по 20 мм	IP 44
44004	44004HF	Ecoplast JBR065	Ø65 х 35	4 по 20 мм	IP 44
44071	—	Ecoplast JBR070	Ø70 х 40	4 по 20 мм	IP 44
44005	44005HF	Ecoplast JBR080	Ø80 х 40	4 по 20 мм	IP 44
44072	—	Ecoplast JBS065	65 х 65 х 40	7 по 20 мм	IP 44
44056	44056HF	Ecoplast JBS070	70 х 70 х 40	6 по 20 мм	IP 44
44006	44006HF	Ecoplast JBS080	85 х 85 х 40	6 по 20 мм	IP 44
44007	44007HF	Ecoplast JBS100	100 х 100 х 55	6 по 25 мм	IP 55
44008	—	Ecoplast JBS120	120 х 80 х 50	6 по 25 мм	IP 55
44009	44009HF	Ecoplast JBS150	150 х 110 х 70	10 по 25 мм	IP 55
44010	—	Ecoplast JBS190	190 х 140 х 70	10 по 32 мм	IP 55
44017	—	Ecoplast JBS190	200 х 155 х 80	10 по 32 мм	IP 55
44018	—	Ecoplast JBS200	200 х 200 х 80	12 по 32 мм	IP 55
44030	—	Ecoplast JBS300	300 х 250 х 120	12 по 32 мм	IP 65
—	44011	Famatel 3011	100 х 100 х 55	7	IP 55
—	44012	Famatel 3012	153 х 110 х 63	8	IP 55
—	44013	Famatel 3013	160 х 135 х 83	8	IP 55
—	44014	Famatel 3014	220 х 170 х 85	10	IP 55

Рис.1 Распаячная коробка арт.44004

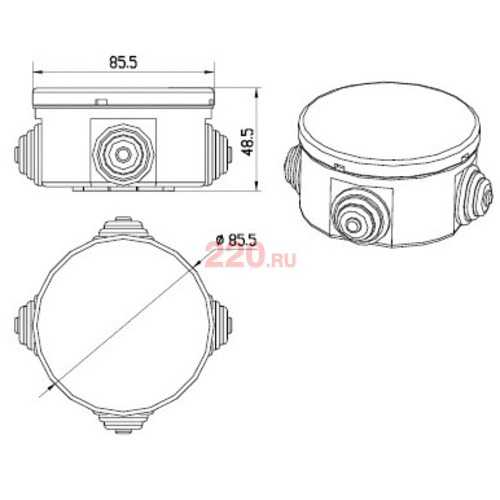

Рис.2 Распаячная коробка арт.44005

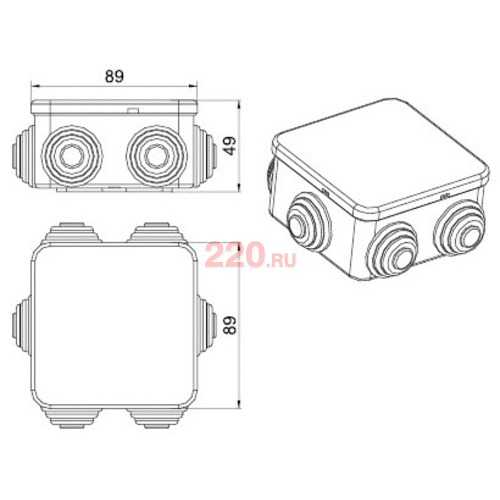

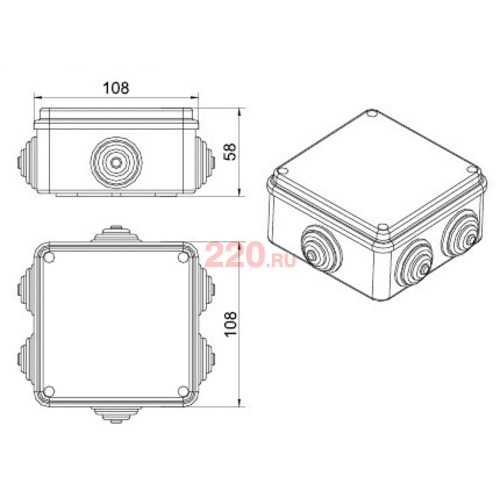

Рис.3 Распаячная коробка арт.44006
Рис.4 Распаячная коробка арт.44007
Рис.5 Распаячная коробка арт.44008
Рис.6 Распаячная коробка арт.44009
Рис.7 Распаячная коробка арт.44010

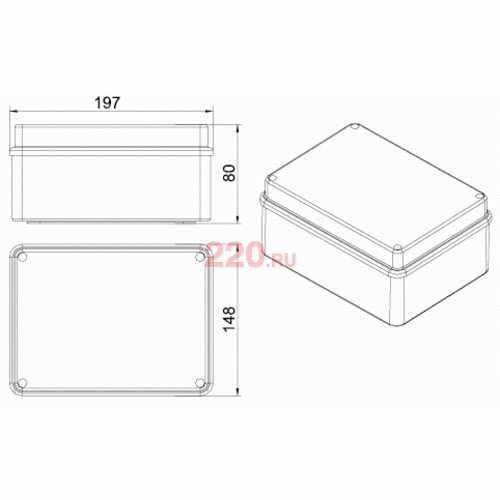

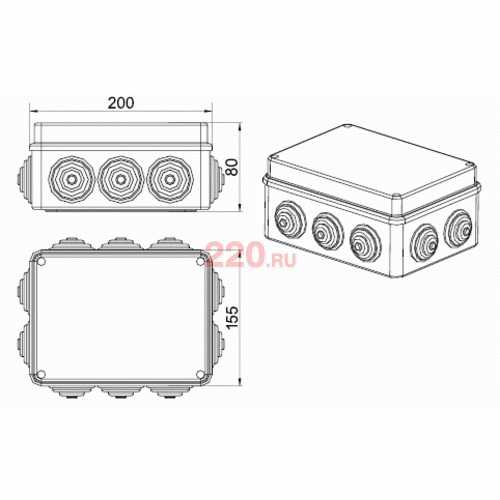

Рис.8 Распаячная коробка арт.44017

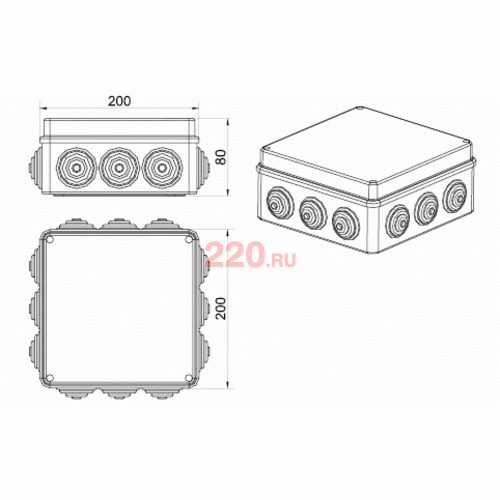

Рис.9 Распаячная коробка арт.44018
Рис.10 Распаячная коробка арт.44030
Рис.11 Распаячная коробка арт.44056

Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.п.).
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце «Кол-во выходов»:
Табл.2 Распределительные коробки BJB и LJB (без отверстий)

Артикул	Безгалоген.	Типоразмер Ecoplast	Размер, мм	Выходы	Степень защиты
44057	—	BJB100	100 х 100 х 55	6	IP56
44058	—	BJB120	120 х 80 х 50	6	IP56
44059	—	BJB150	150 х 110 х 70	10	IP56
44060	—	BJB190	190 х 140 х 70	10	IP56
44061	44061HF	BJB150	150 х 110 х 110	6	IP56
44055	—	JLB90	90 х 42 х 40	10	IP56

Рис.12 Распаячная коробка арт.44057
Рис.13 Распаячная коробка арт.44058
Рис.14 Распаячная коробка арт.44059
Рис.15 Распаячная коробка арт.44060

www.220.ru

Установка и сборка уличной электрической распределительной коробки своими руками — мастер класс с фото

Уличная распределительная коробка зачастую является неотъемлемым атрибутом частных домов и построек. Смотрите мой мастер класс с фото, как ее установить своими руками.

	В приведенном примере установка уличной коробки вызвана следующим: во-первых счетчик был вынесен из дома на улицу, во-вторых основная проводка в доме медная, а от счетчика идет алюминий, в-третьих была необходимость вынести один отвод для уличной розетки. В данной работе рассмотрим процесс выполнения сборки и установки уличной распределительной коробки своими руками, при этом будем правильно стыковать медные провода с алюминиевыми. В принципе все что нам понадобится — отвертка и бокорезы. Хотя для непосредственного крепления коробки к стене, в зависимости от обстоятельств может понадобиться ударная дрель.
	Отключаем электричество Специально выделяю этот шаг отдельно, так как во-первых это обязательное условие выполнения любых работ с электропроводкой, во-вторых данную работу мы проводим на лестнице и случайный удар током или вспышка от короткого замыкания могут привести к падению с лестницы. Отнеситесь к этому вопросу внимательно.

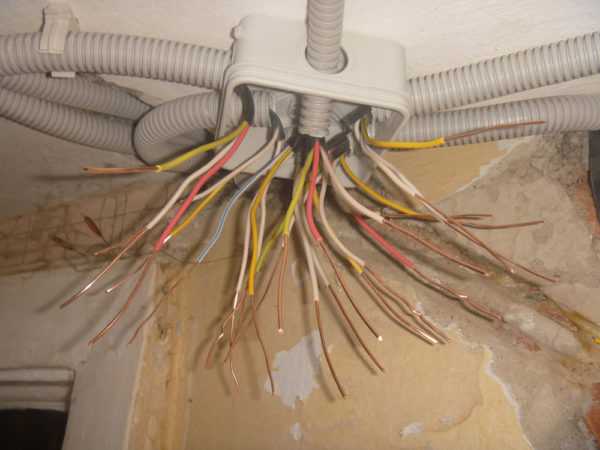

	Предварительный анализ На фото видим последствия использования некачественных клемм. Обратите внимание на практически полное выгорание клеммы справа.
	Подготовка заглушек Выполнить прорезание резиновых заглушек под провод лучше еще на земле.
	Подготовка проводов Первым шагом будет конечно же подготовка проводов. С этой целью обрезаются окисленные или прогоревшие участки.  Также провода освобождаются от изоляции на необходимое для работы расстояние.
	Клеммные колпачки В связи с тем, что основной провод подачи электроэнергии в дом медный и многожильный, то перед креплением в клеммнике стоит одеть специальные клеммные колпачки, подбираемые по диаметру провода, для создания цельного контакта. Конечно самый лучший вариант пролудить провод, но не всегда это получается сделать, поэтому колпачки — неплохая альтернатива. Также для удобства дальнейшего монтажа отвод на улицу мы  сразу скрутили с основным медным проводом и завели в одни колпачки.
	Продеваем провод Следующий шаг частенько забывается по своему порядку при сборе таких коробок, а именно — продеть провода в резиновые заглушки. Так что не забудьте это сделать вовремя.

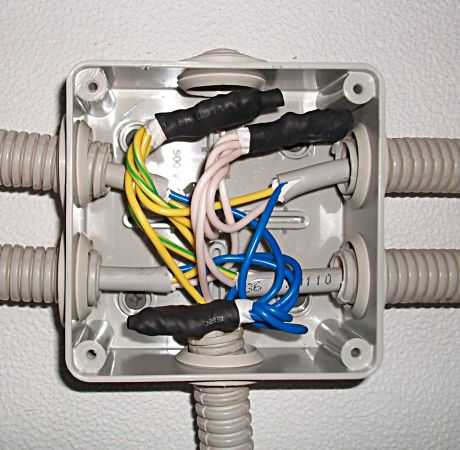

	Соединяем провода Соединяем провода в специальной клеммной коробке. Обратите внимание, что ни в коем случае нельзя скручивать вместе медь и алюминий, иначе начинается бурное окисление и проводка может загореться.  Соединение таких проводов выполняется в специальных клеммных коробках и опять же смотрим, чтобы в ней провода не соприкоснулись друг с другом.
	Заканчиваем сборку коробки Теперь прячем клеммную коробку в непосредственно распредкоробку. Вставляем резиновые заглушки в пазы (как хорошо, что мы их вовремя одели на провода).
	Закрываем крышку Ну вот, коробка собрана. Остается закрыть крышкой и зафиксировать к стене.

www.sami-svoimi-rukami.ru

Уличная распределительная коробка для электропроводки. Видео соединения проводов в распределительной коробке. Назначение, плюсы и минусы

Распределительной коробкой называют устройство, предназначенное для защиты соединений проводов и кабелей при монтаже или квартире. Это самый распространенный вид электрических монтажных коробок.

Коробка состоит из корпуса прямоугольной или круглой формы самых разных размеров и крышки, которая крепится к корпусу винтами. Часть распределительных устройств укомплектована прокладками для дополнительной защиты от пыли или влаги.

В корпусе предусмотрены вводы для проводов и кабелей. Многие из них оборудованы сальниками для подключения гладких, армированных или . Обычно пластиковые коробки используют при прокладке кабелей с пластиковой, поливинилхлоридной изоляцией или с проводками в пластиковых трубах. Если проводка выполнена в металлических трубах, или кабели имеют броню из стальных лент, то используют металлические коробки.

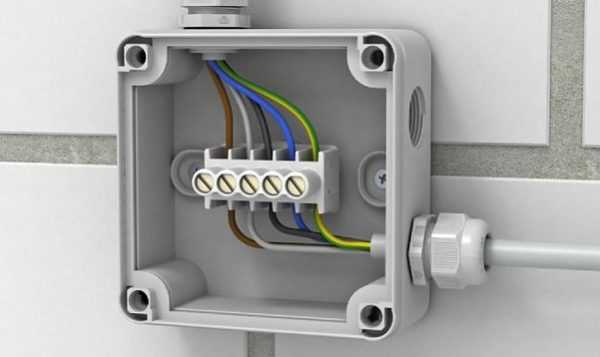

Клеммные соединительные коробки обладают закрепленной внутри колодкой для сводки и отвода проводов.

В клеммах удобно производить соединение медных жил с алюминиевыми, а также выполнять ответвления проводов.

В электрических распред коробках, не оборудованных колодками, соединение проводов производят скруткой или в клеммах, приобретаемых отдельно.

Распределительные коробки широко используются в электромонтаже. Давайте рассмотрим, их особенности и отличия.

Материал изготовления корпуса

По материалу изготовления коробки бывают:

• металлическими;
• карболитовыми;
• пластиковыми.

При их изготовлении обычно используют пластик, обладающий такими свойствами, как негорючесть и самозатухаемость.

Назначение электрической коробки

Изготавливают распределительные коробки для скрытой и наружной установки. Выбор зависит от способа электропроводки. Распред коробки внутренние применяют при прокладке проводов в штрабе, в пустотах плит перекрытия. Выпускают распределительные устройства для врезки в стены из гипсокартона.

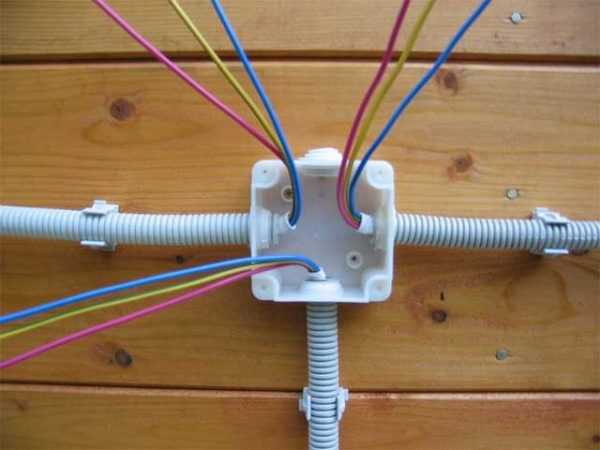

Для проводки, проложенной открыто по стенам или в , используют электрические распред коробки наружные.

Климатическое исполнение

Распределительные коробки, как и вся электротехническая продукция, различаются по климатическому исполнению. На него указывает буквенно-цифровой индекс после обозначения типа коробки. Климатическим факторам средней полосы России соответствуют электротехнические устройства исполнений У, УХЛ.

Виды коробок по степени защиты

Важно также обращать внимание на степень защиты коробок. Она обозначается индексом IP. Коробки могут быть:

• брызгозащищенными;
• пылезащищенными;
• взрывозащищенными.

У пластиковых для срытой установки — степень защиты IP 20.

Металлические и пластиковые устройства для наружной установки должны иметь степень защиты не менее IP 54 или IP 55.

Плюсы и минусы использования в электромонтаже

Некоторые высказываются против использования распределительных коробок в жилых и общественных зданиях. Считают, чем меньше промежуточных соединений в электрической цепи, тем она безопаснее. Но если проводка выбрана с учетом токовой нагрузки, выполнено в соответствии со всеми действующими правилами, то электрическая цепь тоже может считаться надежной.

Автономная линия к каждой розетке не гарантирует абсолютной безопасности и вызовет существенное увеличение расходов на кабельную продукцию.

Гораздо целесообразнее выполнить установку монтажных коробок, а сэкономленные средства потратить на современные аппараты защиты — например на то, чтобы .

Нельзя выделить минусы или плюсы распределительных коробок в зависимости от вида и исполнения. Если в конкретном помещении или электроустановке коробки по назначению, исполнению и степени защиты выбраны в соответствии с ПУЭ, имеют сертификат соответствия, то они будут обеспечивать надежное и безопасное функционирование электрической цепи.

Пример установки одного из видов распределительных коробок в помещении на видео

Назначение электрических распределительных коробок заключается в скрытии соединений проводов во время монтажа электропроводки. Внутри таких коробок производится соединение и распределение ответвлений проводов, которые направлены в определенные места. Распределительные коробки есть практически в любом помещении.

Виды

Коробки распределительные пластмассовые выпускаются в большом ассортименте. В частности, существуют:

• Распределительная распаянная коробка — используется для развода проводов внутри помещения, например для того, чтобы от одного кабеля запитать несколько розеток.
• Распределительная клеммная коробка — предназначена для перераспределения электрической энергии.
• Распределительная коробка установочная, или подрозетник, применяется для монтажа электрических розеток, выключателей.
• Коробка испытател

levevg.ru

Распределительная коробка для электропроводки в квартире и частном доме

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток.

В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник.  Например, разделив светильники на отдельные проводники с фазой их можно разделить на отдельные группы. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле. Например, при расключении распределительной коробки для светильника фазный проводник, по проводу, распределяется на выключатель, а нулевой, по проводу, на светильник.

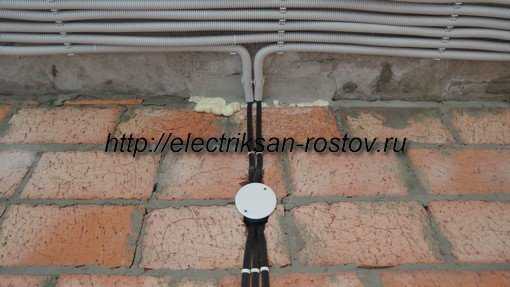

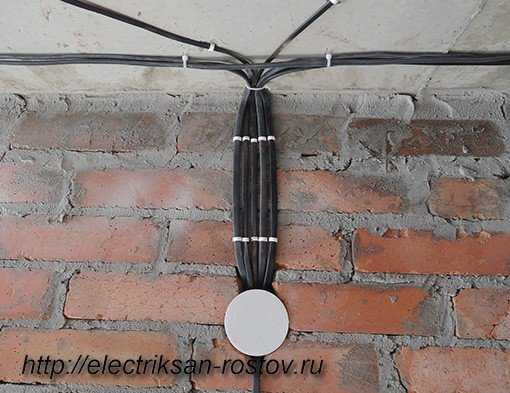

Коробки должны быть на стенах, а не на потолках — так положено, так должно быть, так привычно и удобно. Например, в процессе строительства или ремонта, уже после монтажа электропроводки, появилась необходимость в дополнительных розетках, а потолки уже закрыты гипсокартоном. В этом случае, намного легче и быстрее, аккуратно сбить тонкий слой штукатурки, закрывающий распределительную коробку, чем разбирать гипсокартон. А вообще, к распределительным коробкам должен быть свободный доступ, но многие, да почти все, не хотят портить внешний вид стен крышками от распределительных коробок. Как исключение, распределительные коробки могут быть на потолках в панельных, железобетонных и монолитно-каркасных домах.

Самое лучшее соединение в распределительной коробке — это соединение скруткой и сварка скруток, особенно если коробка заделывается, замуровывается (замоноличивается). Бывает, что некоторым не нравится само слово скрутка, но это технологический термин, который используется  уже очень давно. Используется не только в интернете, но и в технической литературе и различных справочниках по электрике и электромонтажу.

electriksan-rostov.ru

Распределительная коробка: плюсы и минусы

Автор DUNDUK На чтение 3 мин. Опубликовано 13.06.2018

Часто при составлении плана электропроводки в квартире или частном доме встает вопрос об использовании распределительных коробок. С одной стороны их использование позволяет значительно упростить схему электропроводки, и соответственно снизить как материальные, так и трудовые затраты при прокладке проводки. С другой стороны применение распределительных коробок снижает надежность и безопасность схемы. Так как же стоит поступать? Нужно ли отказываться от применения промежуточных распределительных коробок? Рассмотрим этот вопрос более подробно в данной статье, взвесим все за и против применения данных электромонтажных коробок в электропроводке.

Что собой представляет распределительная коробка? Это такая коробка (пластмассовая или металлическая), в которой происходит соединение несколько линий электропроводки. Соединение проводников выполняется несколькими способами: при помощи специальных клемников или скруткой. Более подробно об этом можно ознакомиться в статье «Электрическая распределительная коробка».

Преимущество использования распределительных коробок очевидно: значительно экономится количество электрического провода, так как для подключения нескольких розеток достаточно провести всего лишь одну линию электропроводки до распределительной коробки, а затем уже от нее вести провод на несколько розеток. Кроме того, упрощается прокладка электропроводки, так как отсутствует необходимость подготовки большого количества штроб.

А в чем же минусы применения распределительных коробок? Как уже говорилось чуть выше, использование распределительных коробок приводит к снижению надежности и электробезопасности дальнейшей эксплуатации электропроводки в квартире или частном доме. Это связано, прежде всего, с тем, что в коробках происходит соединение электрических проводов. Как клемники, так и скрутки не обеспечивают достаточно надежного соединения проводов. Со временем проводники подвергаются окислению, что приводит к их нагреву. Нагрев проводников, в свою очередь способствует повреждению изоляции проводки, а это уже нарушение электробезопасности. Кроме того, контактное соединение проводов в распределительной коробке с помощью клемников со временем ослабевает, что также приводит к нагреву и повреждению изоляции проводников.

Исключением из правил является только пропаянная скрутка медных проводников. Данный тип соединения проводов характеризуется высокой надежностью.

Если вы хотите, чтобы ваша электропроводка в квартире или частном доме была надежной, то желательно не применять при монтаже распределительные коробки. При этом необходимо для каждой розетки вести отдельную линию от автомата в электрощите. Чем меньше в вашей электропроводке промежуточных соединений проводов, тем надежнее и безопаснее будет её эксплуатация. В данном случае провод соединяется только в распределительном электрощитке квартиры и в самой розетке.

Конечно, многие могут не согласиться с тем, что для каждой розетке нужна своя отдельная электролиния. Тем более что в некоторых случаях возникает необходимость применения розетки для подключения малой нагрузки — компьютера, аудио- или видеотехники. В этом случае будет нецелесообразно вести отдельную линию электропитания для потребителей с небольшой нагрузкой. То есть можно поставить распределительную коробку, от которой и запитать (подключить) несколько маломощных розеток. При этом следует соединить провода пайкой, что обеспечивает высокую надежность соединения.

Как правило, со временем количество потребляемой электроэнергии в квартире обязательно возрастет. Поэтому, при замене электропроводки квартиры всегда необходимо думать про запас мощности. Если в данный момент распределительная коробка коробка на несколько розеток – это оптимальный вариант, так как нагрузка небольшая, то в дальнейшем может возникнуть необходимость подключения более мощных электроприборов в данную группу розеток.

elektrikdom.com

Распределительные коробки электрические наружные

Коробка электрическая для распределения электрических кабелей

Во всех без исключения домах электрическая проводка проложена по стенам или полу. А имеет она своё начало от электрического щита, в котором установлен счётчик, рассчитывающий расход энергии. Обычно распределительные коробки электрические наружные скрывают все провода, в которых кабели скручиваются при помощи специальных зажимов.

Кабеля, от разветвительной коробки, укладывают по сторонам на выключатели, розетки, светильник, а также на другие необходимые элементы.

В квартирах обычно проводят две-три группы отдельных кабелей. Их протягивают независимо, отдельными частями. Делается такая процедура для того, чтобы при повреждении была отключена лишь часть квартиры. Важно учитывать также и нагрузку. Её следует распределять равномерно.

Перед началом работы, нужно отключить пробки линии, на котором будут проводиться работы.

Инструкция по монтажу и отключению коробки:

1. Проводку следует производить через предварительно выполненные отверстия в стене;

2. Замазать коробку и скрыть проводку, или закрепить на дюбелях саморезы и провести проводку по стене;

3. Снятие внешней изоляции с электро кабелей. Необходимо соблюдать внимательность и аккуратность во избежание повреждения изоляции;

4. Удалить лишнюю длину кабеля, учитывая максимально необходимый запас. Обычно, лучше всего оставлять запас, равный пятнадцати-двадцати сантиметрам;

5. Зачистить кончика кабеля;

6. Соединить кабеля с использованием специальных зажимов. Перед тем как приступать к соединению, рекомендуется прочесть схему работы. На сегодняшний день мало кто пользуется схемами, большинство людей предпочитают использовать клеммники. Для более подробной информации о соединении проводов рекомендуется ознакомиться со статьёй «Как правильно соединить провода и кабеля». А теперь продолжим изучать нашу проводку. Коробка электрическая и дальнейшие ее качества.

7. Далее необходимо верно произвести расстановку фазы земли и нуля. Если провода не мешают, то можно просто затолкнуть их в коробку при помощи деревянного молотка.

Согласно схеме, нули и «Землю» необходимо скручивать вместе по цветам. При отсутствии двухпроводной проводки, «Земля» будет отсутствовать. Фазные провода, идущие на розетки от коробки, необходимо также соединять вместе.

В случае, когда у светилника один выключатель, нужно один провод-фазу, который идёт на выключатель, скрутить вместе с остальными фазными проводами.

В итоге должно получиться четыре соединения, где нули объединены между собой. Коробка электрическая это удобная распределительная система.

Для получения более подробной информации рекомендуется ознакомиться со статьёй «Как подключить светильник и люстру».

ampersite.ru
