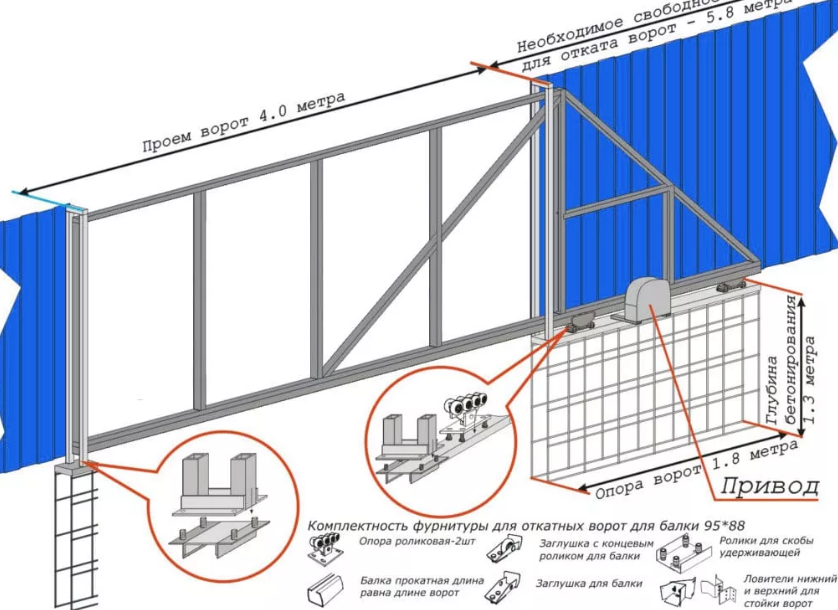

Откатные ворота своими руками чертежи

В данной статье разберемся, что вам понадобиться для производства откатных ворот своими руками. Итак, по порядку, Вам необходимо будет выполнить несколько этапов работ:

подготовить опорные столбы
сделать фундамент для откатных ворот
провести электропроводку под автоматику для откатных ворот
изготовить ворота
осуществить монтаж ворот
подключить и настроить автоматический привод для ворот

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.

3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста (либо заклепочник).

8. Саморезы (либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17.

Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплекта откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект.

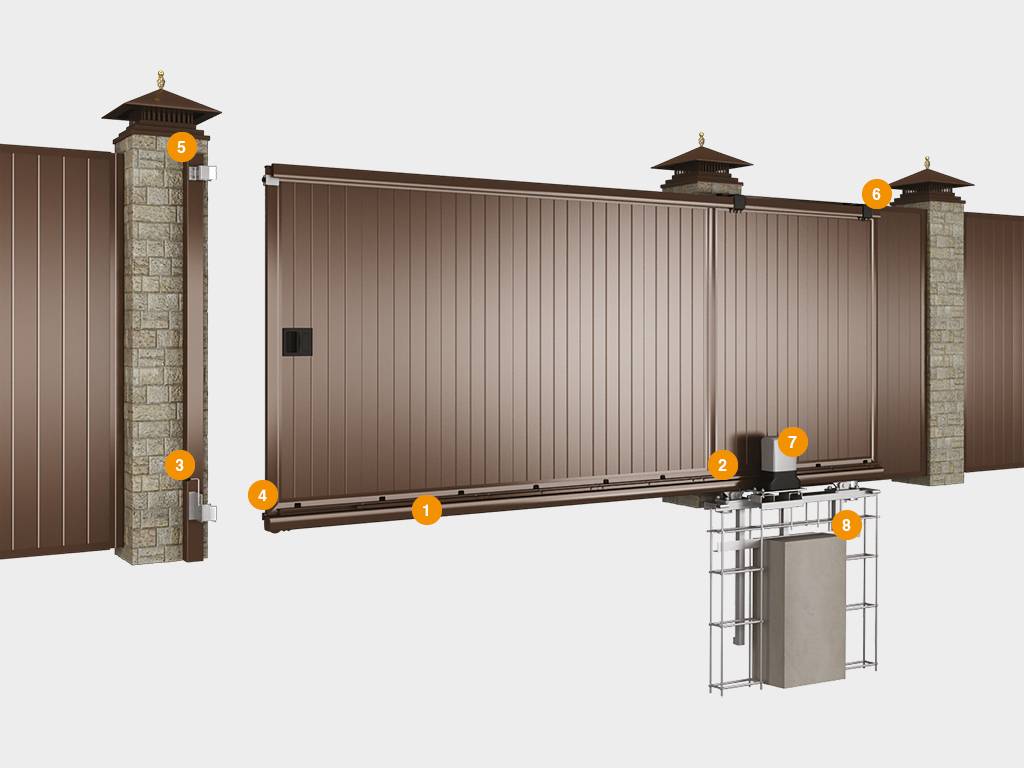

Консольная система состоит из:

консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
две роликовые опоры крепятся на фундаменте, сами ролики находятся внутри консоли
направляющее устройство не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
ролик концевой в сборе не дает створке провисать в закрытом положении, фиксирует её

верхний ловитель «принимает» полотно ворот, не давая ему перекоситься при закрытии
нижний ловитель «принимает» полотно ворот, не давая ему перекоситься при закрытии
крышка задняя защищает консоль от грязи, пыли, песка и влаги

Электропривод для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе комплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

Электропривод – двигатель, который приводит створку ворот в движение
Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону

Пульт дистанционного управления — служит для подачи команд на открытие-закрытие ворот
Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить.

Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).

Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвести на расстоянии не менее 50 см от проема ворота, и в 5-7 см от швеллера в бетоне. В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

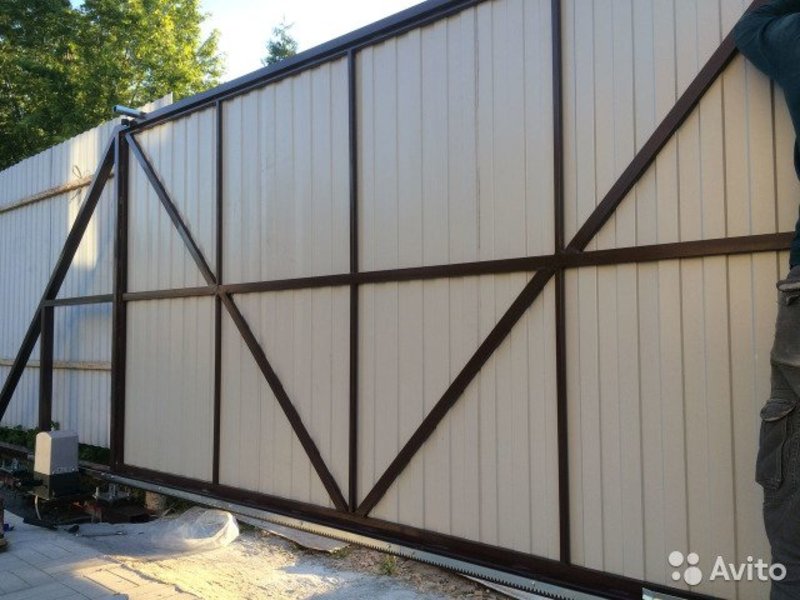

Изготовление ворот

Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку, разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы 40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны. . Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые опоры как можно дальше друг от друга. Нужно помнить, что концевой ролик имеет размер, примерно 150 мм, поэтому ближнюю к проему опору отодвигаем, учитывая это расстояние в 150 мм, а роликовую опору, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющей балки при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые опоры и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые опоры к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых опорах предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки роликовых опор обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с направляющим устройством привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить концевой ролик и привариваем нижний ловитель. Нижний ловитель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых опор.

Верхний ловитель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

И последнее – наденьте крышки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

Всё, ваши ворота готовы к использованию.

Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

Вы экономите свои деньги
Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Откатные или Раздвижные ворота, что лучше. Откатные ворота (сдвижные/раздвижные):

Содержание

Откатные или Раздвижные ворота, что лучше. Откатные ворота (сдвижные/раздвижные):
Ворота откатные механические на роликах своими руками. Как сделать откатные ворота своими руками
- Что потребуется для изготовления ворот своими руками?
Откатные или Раздвижные ворота. Выбираем автоматические распашные и откатные ворота
Раздвижные ворота своими руками. Как сделать Раздвижные ворота своими руками: чертежи и схемы, эскизы и инструкция- лучшие варианты +Видео
- Раздвижные ворота. Общие сведения
- Внешний вид
- Преимущества перед распашными
- Виды раздвижных ворот
- Механизмы
- Делаем раздвижные ворота своими руками
- Оборудование
- Материалы
Ворота открывающиеся вверх своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками
- Преимущества
- Устройство и принцип функционирования откидных ворот
- Виды подъемных ворот
- Секционные
- Поворотные
- Подготовка к строительству
- Рассчитываем размеры
- Выбираем материал
- Расчет количества материала
Какой привод для откатных ворот лучше. Основные моменты при выборе привода
Видео какие ворота лучше ставить — распашные или откатные

Откатные или Раздвижные ворота, что лучше. Откатные ворота (сдвижные/раздвижные):

Откатные ворота в отличие от распашных ворот перемещаются вдоль забора и представляют собой единую раму (полотно). ООО ВЕКТОР изготавливает откатные ворота из итальянских комплектующих «Rolling Center» и профильной трубы. В комплект «Rolling Center» для изготовления откатных ворот входит; 2 тележки, концевой ролик, балка, плата от бокового качения и ловушки. Тележки установлены на специальном фундаменте, который готовится по техническому заданию, так как фундамент принимает на себя всю массу ворот.

Ворота устанавливаются изнутри двора и могут откатываться вправо или влево. Благодаря конструктивной своей особенностью откатные ворота не касаются земли (нет рельс ни снизу, ни сверху). Минимальный дорожный просвет от нулевой отметки до балки составляет 85 мм. А благодаря тому, что на балке по всей длине имеется отверстие, то внутри неё никогда не задерживается вода и не забьётся туда грязь и снег. Сама рама откатных ворот, как правило, в 1,5 раза больше ширины проёма и поэтому должно быть достаточного места для зоны отката ворот.

Рассмотрим пример: ширина проёма составляет 5 метров, то тогда необходимо минимум 7,5 метров свободного пространства слева или справа от проёма, так как в конструкцию ворот входит противовес, который служит для опоры ворот. Противовес не виден с улицы и может быть изготовлен в виде треугольника или прямоугольника.

Откатные ворота могут быть обшиты профильным листом с полимерным покрытием ,сэндвич – панелью или на воротах могут быть элементы ковки. Так же специалисты ООО «ВЕКТОР» изготовят ворота под обшивку Заказчика, где каркас ворот можно будет обшить любым материалом. Ворота можно открывать как вручную, если нет автоматики, так и с помощью автоматики с кнопки или с пульта.Верхняя поверхность швеллера должна быть в одной плоскости с нулевым уровнем, определённым под откатные ворота.

Преимущество откатных ворот:

нет рельс снизу и сверху (никаких конструкций).
не уменьшает ширину проезда.
не нужно практически чистить снег, для того, чтобы открыть ворота.
подходит для наших климатических условий.
высокая устойчивость к ветровым нагрузкам.

Ворота откатные механические на роликах своими руками. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

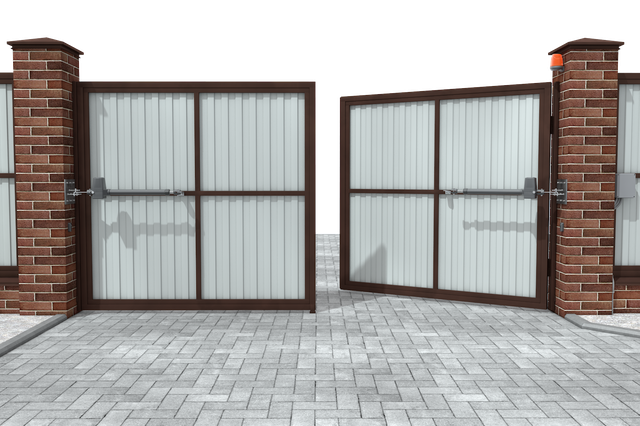

Откатные или Раздвижные ворота. Выбираем автоматические распашные и откатные ворота

Главное преимущество автоматических ворот заключается в том ,чтобы их открыть вам не нужно выходить из машины дважды, (что бы сначала открыть их а потом еще и закрыть). Особенно это приятно в дождливую погоду и в холодные время года. К тому же наличие автоматики значительно снижает количество времени на открытие и закрытие ворот.

Безопасность: Автоматические ворота повышают уровень безопасности, современные системы автоматизации имеют кодовые системы, которые меняются каждый раз при нажатии на открыватель двери, а ворота можно установить в режим отпуска , который временно отключает дистанционное управление, позволяющее открывать ворота только изнутри.
Низкое энергопотребление: Несмотря на то что автоматика для ворот обеспечивает различные современные функции и быстрое открывание ворот, ее потребление энергии низкое, поэтому использование автоматики для ворот является экономичным.

Разнообразие технологий: В настоящее время предложение автоматики для ворот огромно, а возможности, предоставляемые оборудованием, регулярно дополняются и улучшаются. Например, автоматикой для ворот последнего поколения можно управлять с помощью специального приложения для смартфона.
Обслуживание: Автоматика гаражных ворот не требует специального обслуживания — следует соблюдать только рекомендации производителя и при необходимости проводить периодическое обслуживание автоматики.
Стоимость: Цена на автоматику для гаражных ворот зависит как от производителя, так и от конкретной модели, но в целом автоматика для гаражных ворот стоит недорого, а ее установка не слишком сложна и не требует много времени.

Обязательно учтите, что автоматические ворота также идеально подходят для семей с детьми, пожилых людей и людей с ограниченными физическими возможностями, так как для открытия ворот не требуется большого усилия — просто нажмите кнопку на пульте дистанционного управления или в приложении телефона, и ворота откроются.

Раздвижные ворота своими руками. Как сделать Раздвижные ворота своими руками: чертежи и схемы, эскизы и инструкция- лучшие варианты +Видео

Изучив пошаговую инструкцию раздвижных ворот своими руками, а также изучив чертежи и схемы, просмотрев эскизы и инструкцию в нашей статье, выбрав нужный вариант, приступайте к работе, приступайте к действиям немедленно, закупив перечисленные материалы, смело приступайте к работе, а после наслаждайтесь результатом своего труда.

Повседневную жизнь нельзя представать без ограждающих конструкций. Ворота в них занимают главенствующую роль.

Как же установить у себя во дворе понравившуюся конструкцию, что бы и семейный бюджет не сильно пострадал? Их можно сделать самостоятельно.

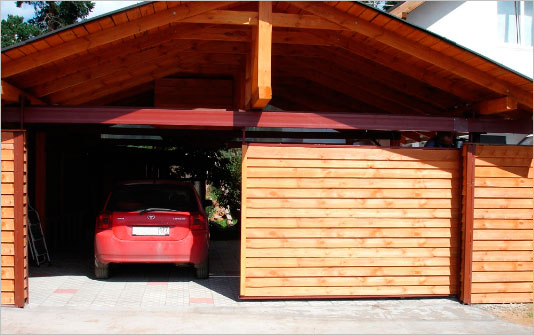

Раздвижные ворота. Общие сведения

Настоящим хитом сегодня являются раздвижные ворота. Множество людей отдают предпочтения такому виду сооружений и даже делают раздвижные ворота своими руками.

Внешний вид

Выглядит механизм сложнее привычных распашных ворот, однако, во многом выигрывает у последних. Особенно в компактности, ведь створка раздвижных ворот бегает по направляющей рельсе вдоль забора, и не требует много места вокруг себя. В большинстве случаев именно этот факт привлекает покупателей.

Преимущества перед распашными

Также, если сравнить их в процессе эксплуатации, то раздвижные ворота снова имеют преимущества перед. Например, в сильно ветреную погоду управлять створками на петлях довольно сложно, к тому же их обязательно нужно фиксировать ограничителем, во избежание удара при любом порыве.

С раздвижными полотнами о таких сложностях можно забыть. А вспомнив, сколько времени требуется, чтобы открыть поочередно одну за другой створки, а затем их закрыть, не остается и сомнений в чью пользу хочется сделать выбор.

Виды раздвижных ворот

Раздвижные или откатные ворота представляют собой два полотна определенного размера, которые движутся по направляющей рельсе.

Можно выделить механические и автоматические ворота. В чем их отличие понятно из названий. А вот какие из них предпочтительнее однозначного ответа нет.

Механические

Обычно оснащаются ручкой для удобства управления полотном. Для их монтирования не нужно заморачиваться с подведением электрической схемы и стоимость на них значительно ниже. Механический способ управления воротами исключает возможную поломку автоматики и закупорку проезда как результат.

Автоматические

Зато, автоматические гораздо удобнее в использовании. Еще до недавнего времени гаражные ворота с дистанционным открытием были лишь мечтой. Многие знали о них только из зарубежных кинофильмов.

Сейчас такая функция доступна каждому, а эксплуатировать её одно удовольствие. Автоматический механизм ворот состоит из радиоприемника, фотоэлемента, привода и направляющей рельсы.

Механизмы

Различают три варианта механизма раздвижных ворот:

консольные (в этом случае полотно ворот движется по балке, закрепленной на самом конструкции) и двигающиеся по земле.

Каждый из перечисленных вариантов имеет некоторые нюансы.

Подвесные

Например, подвесной способ ограничивает высоту проезда. Для владельцев высоких машин это серьезный минус. В случае, когда ролики двигаются по земле, есть опасность засорения направляющей, которая расположена снизу, около земли. Поэтому в основном их используют либо в помещении, либо в странах с сухим климатом, там, где можно избежать грязи вокруг рельсы.

Консольные

А вот консольная конструкция лишена подобных недостатков, её направляющая монтируется прямо на каркас. Между роликовой кареткой и рельсом образуется та самая консоль, от которой этот вариант раздвижных ворот и взял свое название.

По ценовой категории консольные полотна более высокого уровня, ведь здесь используется непростая специальная фурнитура. Но если есть время и желание можно попробовать снизить затраты на раздвижные ворота. Как? Да просто сделать их своими руками.

Делаем раздвижные ворота своими руками

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться.

Все, что может понадобиться для кладки кирпичей;
Шуруповерт , ножницы для металла, дрель,используются на этапе возведения каркаса и его обшивки;
Лопата, молоток, лом, понадобиться при выполнении земельных работ;
Стремянка,, рулетка и гаечные ключи;

Материалы

С инструментом обычно все просто, а вот подобрать материалы уже затруднительно.

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

Ворота открывающиеся вверх своими руками. Чертежи и размеры подъемных гаражных ворот, как сделать их своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
конструкция применяется для одинарных и двойных типов гаражей;
возможность установки автоматической системы открытия;
сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
могут использоваться разные виды внешней отделки и декора;
автоматической калиткой гараж надежно защищен от взломщиков;
при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Какой привод для откатных ворот лучше. Основные моменты при выборе привода

Любой опытный и успешный человек без проблем может вам сказать, что детали играют важнейшую роль. Если посмотреть на фото привода для откатных ворот разных производителей, то довольно сложно будет найти значимые отличия. Все потому, что они скрываются внутри устройства, а потому могут менять характеристики прибора.

Привод для откатных ворот надо выбирать по мощности, ведь сами ворота бывают весьма тяжелыми, климатическим условиям и стоимости.

При желании можно найти и другие особенности, вроде наличие питания от сети или аккумулятора, но нас это сейчас не интересует.

С мощностью все должно быть предельно понятно – чем тяжелее ворота, тем мощнее должно быть устройство привода для откатных ворот, но даже здесь есть свои подводные камни.

Касательно погоды, то здесь важны как осадки, так и общий температурный режим в вашем регионе. Все дело в том, что некоторые модели могут испытывать определенные проблемы в климате вроде нашего, где зимой в отдельных городах температура может опускаться на 30-40 градусов ниже нуля.

Прежде всего температуры сказываются на основных цепях и механизмах, из-за чего определенные модели, выпущенные в других странах, иногда не очень хорошо работают в нашем климате.

Похожая ситуация и с жарой, но ее влияние при этом не столько велико, ведь перегрева все равно быть не должно, поскольку механизм работает не постоянно.

Остальные особенности, которые мы ранее отмечали уже, чаще всего выступают в виде бонуса, а потому обязательными не считаются. Далее хотелось бы рассмотреть названные нами пункты более детально.

Видео какие ворота лучше ставить — распашные или откатные

Как сделать раздвижные или откатные ворота из профнастила своими руками

Подавляющее большинство дачников отдают предпочтение установке на своих загородных участках распашных ворот. Почему же? А потому, что это самая привычная глазу и понятная в изготовлении конструкция, кроме того, распашные ворота своими руками изготовить не так уж и сложно. Конструктивно такие ворота можно представить состоящими из двух створок (иногда больше), открывающихся наружу или внутрь. Для того, чтобы самому сделать такие ворота, прежде всего, необходимы несущие рамы и материал для облицовки. Подойдёт для облицовки любой понравившийся вам материал, будь то оцинкованный профнастил, металлическая решетка, сэндвич-панели…

Итак, всё было бы предельно просто, если бы не одно НО. Требуется определённое пространство для того, чтобы распашные ворота открывались, и если оно отсутствует, их установка невозможна. Впрочем, все минусы на этом заканчиваются, и дальше начинаются только плюсы:

— Довольно простая на первый взгляд конструкция, обладающая надёжностью высокой степени;
— Удобство в эксплуатации;
— Крайне респектабельный внешний вид. При приложении некоторой доли фантазии, результат может превзойти все ваши ожидания. К примеру, эффектно выглядят кованые конструкции. Помимо этого, сегодня кованые конструкции могут изготовить по вашему индивидуальному заказу, и они могут быть любой степени сложности;
— На распашные ворота может быть установлен автоматический привод, который будет очень удобен при неблагоприятных погодных условиях.

Вторыми по популярности являются откатные (сдвижные) ворота. Такие ворота имеют одну целиковую панель, сдвигающуюся вдоль ограды. Панель движется, благодаря роликам. Главным преимуществом откатных ворот перед распашными является то, что они не требуют для своего открывания большого пространства. Но, вместе с тем, своими руками откатные ворота будет сделать гораздо сложнее. Откатные ворота при открывании не касаются земли и не имеют ни нижнего, ни верхнего рельсов. Их выгода в использовании особенно заметна зимой, при выпадении обильных осадков. Открыть без лопаты распашные ворота в это время практически невозможно, потому что их полностью заносит снегом.

Вне зависимости от того, делаете вы сдвижные ворота своими руками или же заказываете их в строительной компании, крайне рекомендуем вам установить автоматический привод. Помимо этого, желательно ставить на ворота фотоэлемент, который будет подавать сигнал в том случае, когда машина проехала ещё не полностью, а створки уже начали закрываться. Если вдруг по какой-либо причине автоматический привод вышел из строя, вы всегда сможете самостоятельно открыть створки.

Обычно принято полагать, что своими руками автоматические ворота изготовить ну очень сложно, на самом же деле это не совсем так. На сегодняшний день рынок представлен достаточным количеством автоматических приводов, с наличием очень подробной инструкции к их установке.

Перед началом установки следует убедиться, что движению двери не будут препятствовать никакие мелкие камешки и бугорки. В том случае, если вы выбрали для строительства своими руками деревянные ворота, вам следует помнить, что дерево склонно к разбуханию, так что снизу нужно будет оставить зазор. Распашные ворота можно сделать открывающимися в любую сторону, но правильней будет, чтобы они открывались на улицу. Это диктуют не только правила противопожарной безопасности, но и элементарное удобство. Намного быстрее и удобнее открыть дверь от себя, нежели к себе. Кроме того, их труднее сломать при приложении усилий, направленных на открывание с внешней стороны.

Итак, прежде чем приступить к устройству ворот раздвижного типа своими руками, следует убедиться, что у вас есть достаточно места для их открывания. Учитывайте, что створки будут отъезжать на расстояние, которое равно ширине проёма, вправо или влево. Крайне важна строгая горизонтальность возводимой конструкции, потому что любые, даже самые незначительные отклонения воспрепятствуют движению.

Часто при строительстве таких ворот применяется профнастил. Этот материал относительно недорог, и при этом надежен. Сделанные из профнастила ворота не очень красиво выглядят, зато крайне просты и быстры в установке.

При постройке откатных ворот своими руками многие мастера делают одни и те же ошибки. К примеру, большая часть дачников имеет мнение, что чем тяжелее ворота, тем надежнее. В то время как на самом деле это не всегда соответствует действительности. Тяжелые ворота, к примеру, не смогут остановить грузовик, зато будут дорого стоить, ведь для них нужна будет установка электрического привода и специальных роликов.

Вторая ошибка – несоответствие ролика. Случается, что вся конструкция полностью выходит из строя, только потому, что ролик не выдержал нагрузки.

Третье распространённое заблуждение – чем проем шире, тем лучше. Представим себе такую ситуацию: мы сделали проем под размер нашего автомобиля, добавив хх см для манёвра с каждой стороны. Пытаемся заехать в ворота, и с первого раза не получается. Выходит заехать только в 2 – 3, а то и в 4 приема. Представьте теперь, что дело происходит зимой. Если вы счастливчик и имеете надёжный внедорожник – никаких проблем, а если нет? В общем, лучше замерить всё несколько раз. Предварительно можно въехать передом, потом задом, одним словом, оценить ваш реальный радиус и наметить ширину ворот с небольшим запасом – на случай, если вы вдруг решите поменять машину – не делать же потом все заново.

Производим раздвижные ворота своими руками не хуже, чем с завода

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

опор;
концевика;
улавливателей створок;
верхних роликов;
заглушек;
рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость

Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки

Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет

Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм

Для соединения изделия таких габаритов потребуется сварка.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Особенности откатных ворот

Такая разновидность заборных ворот довольно необычная и используется не слишком широко, хотя обладает существенным рядом преимуществ перед иными разновидностями.

Итак, какие же плюсы есть в откатных конструкциях:

Привлекательный и необычный внешний вид.
Значительно экономят пространство, из-за того, что открываются в сторону и не препятствуют свободному въезду во двор. Это помогает устанавливать машину прямо возле ворот и при этом без проблем открывать или закрывать их, очень хорошо в условиях дефицита площади.
Процесс открывания проходит гораздо легче и быстрее.
Есть возможность легко переоборудовать всю конструкцию под систему автоматического открытия.
Гораздо надёжнее, так как открыть их посредством тарана намного сложнее.
Могут быть существенно большей ширины, чем распашные и прочие разновидности схожих изделий.

Устройство сдвижных моделей

Как видите, преимуществ и особенностей довольно много, так что стоит задуматься над выбором именно такой конструкции ворот для своего ограждения.

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

для подвесного и колесного видов конструкций – ширине полотна,
для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Главные достоинства откатных ворот под ключ

Компактность — перед въездом не требуется предусматривать свободное пространство.
Удобство в эксплуатации — зимой не нужно расчищать территорию для открывания конструкций, а после установки автоматического модуля управления все процессы осуществляются дистанционно.
Надежность — дешевые откатные ворота способны выдерживать значительные ветровые нагрузки.
Низкий уровень шума — механизм функционирует максимально тихо.
Простота в обслуживании — конструкция нуждается только в периодической очистке роликовых опор от загрязнений.

Минусом откатных ворот считают только цену, по сравнению с распашным аналогом она более высокая. Однако надежность в эксплуатации, комфорт и удобство полностью компенсируют эту небольшую разницу.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Материалы для откатных ворот

Для того чтобы сделать откатные ворота своими руками, необходимо использовать качественные материалы для долгого срока службы и приятного внешнего вида ворот.

Для вашего удобства все материалы и механизмы можно приобрести в специальных строительных магазинах.

Перечень необходимых деталей для ворот:

Для направления перемещения используют роликовую каретку, вам понадобится 2 штуки;
Для большего крепежа ворот в закрытом виде используют для створок уловитель, на низ и верх листа ворот;
Чтобы закрепить верхний край створки при эксплуатации используют пластину с поддерживающими роликами;
Ролик концевой, также можно воспользоваться накатным роликом;
Заглушки по направляющим – 2 штуки;
Направляющая;
Двигатель с длинной проводкой, системой автоматизации.

Тут указаны основные механизмы для самостоятельной установки данного вида ворот, немаловажным есть и правильность выполненного монтажа каркаса ворот.

Мелкие уточнения и советы

Высокой надежностью должно обладать и дверное полотно. однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот. их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

» alt=»»>

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

песок, щебень и цемент для бетонирования;
консольные металлические блоки;
продольные металлические швеллеры;
арматурные прутья и вязальная проволока. Из них собирается каркас;
необрезные доски для устройства опалубки;
бетономешалку;
электро- или газосварку;
уровень строительный;
рулетку;
штыковые и совковые лопаты;
лом;
опорный швеллер;
молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

опорный столб;
ответный столб;
фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
Нельзя повредить машину при случайном открытии.
Проем не ограничен по высоте.
Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
Широкий набор вариаций.
Долгое время использования.
Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
Консольная часть требует для своей установки создание основания — фундамента.
Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

направляющие балки, которые выполняют роль несущей;
опоры для роликов;
ролик, который можно снять;
регуляторы парусности и нагрузки – уловители;
в качестве крепления используется кронштейн, защищающий ворота от покачивания;
опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

Наглядно состав конструкции может представить схема откатных ворот.

Вывод

Оказывается что раздвижные ворота имеют больше преимуществ чем недостатков. Проблемы которые могут возникнуть при эксплуатации достаточно просты для решения, и вполне вероятно что если вы решитесь купить ворота хорошего качества, то даже не появятся.

Как ни странно, но даже со всеми плюсами откатных ворот большинство домовладельцев все же отдают свое предпочтение распашным воротам. Отчасти это происходит из-за стереотипов или желания создать более эстетичное дворовое пространство.

Конечно же, если вы отдаете больше предпочтения удобству использования то выберите сдвижные ворота. В итоге выбор подходящих ворот является индивидуальным, то есть соответствующим вашим предпочтениям.

Откатные или раздвижные ворота, что лучше. Выбираем автоматические распашные и откатные ворота

Содержание

Откатные или раздвижные ворота, что лучше. Выбираем автоматические распашные и откатные ворота
Откатные или раздвижные ворота. Откатные ворота (сдвижные/раздвижные):
Раздвижные ворота своими руками. Как сделать откатные ворота своими руками
- Что потребуется для изготовления ворот своими руками?
Какой привод для откатных ворот лучше.
- Задумываясь над тем, какую автоматику для откатных ворот выбрать, учитывайте следующие параметры:
- Вес створки при выборе электропривода
- Автоматика от разных производителей
- Вот еще несколько заметных брендов электроприводов:
Раздвижные ворота на роликах. Откатные ворота. Вариант 1
Видео какие ворота лучше ставить — распашные или откатные

Откатные или раздвижные ворота, что лучше. Выбираем автоматические распашные и откатные ворота

Безопасность: Автоматические ворота повышают уровень безопасности, современные системы автоматизации имеют кодовые системы, которые меняются каждый раз при нажатии на открыватель двери, а ворота можно установить в режим отпуска , который временно отключает дистанционное управление, позволяющее открывать ворота только изнутри.
Низкое энергопотребление: Несмотря на то что автоматика для ворот обеспечивает различные современные функции и быстрое открывание ворот, ее потребление энергии низкое, поэтому использование автоматики для ворот является экономичным.

Разнообразие технологий: В настоящее время предложение автоматики для ворот огромно, а возможности, предоставляемые оборудованием, регулярно дополняются и улучшаются. Например, автоматикой для ворот последнего поколения можно управлять с помощью специального приложения для смартфона.
Обслуживание: Автоматика гаражных ворот не требует специального обслуживания — следует соблюдать только рекомендации производителя и при необходимости проводить периодическое обслуживание автоматики.
Стоимость: Цена на автоматику для гаражных ворот зависит как от производителя, так и от конкретной модели, но в целом автоматика для гаражных ворот стоит недорого, а ее установка не слишком сложна и не требует много времени.

Источник: https://cabel-electro.ru/novosti/otkatnye-ili-razdvizhnye-vorota-chto-luchshe-otkatnye-vorota-sdvizhnyerazdvizhnye

Откатные или раздвижные ворота. Откатные ворота (сдвижные/раздвижные):

Преимущество откатных ворот:

нет рельс снизу и сверху (никаких конструкций).
не уменьшает ширину проезда.
не нужно практически чистить снег, для того, чтобы открыть ворота.
подходит для наших климатических условий.
высокая устойчивость к ветровым нагрузкам.

Раздвижные ворота своими руками. Как сделать откатные ворота своими руками

Что потребуется для изготовления ворот своими руками?

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Источник: https://cabel-electro.ru/novosti/otkatnye-ili-razdvizhnye-vorota-chto-luchshe-otkatnye-vorota-sdvizhnyerazdvizhnye

Какой привод для откатных ворот лучше.

Вопрос достаточно сложный, но разрешимый, если знать, на что следует обратить внимание при выборе. Он будет зависеть от многочисленных факторов, например, от веса створки ворот, от типа придаточной шестерни. Большое значение имеет климат и время года, когда будет эксплуатироваться электропривод. В зимнее время нагрузка на него увеличивается и должен быть запас мощности.

Задумываясь над тем, какую автоматику для откатных ворот выбрать, учитывайте следующие параметры:

Запас мощности двигателя откатных ворот . Он должен быть внушительным, иначе при неблагоприятных климатических условиях привод не будет работать.
Материал, из которого изготовлены шестерни в редукторе. Лучше выбрать металлические, так как они надежнее.
Тип концевого выключателя. Он должен быть магнитным, если вы планируете использовать ворота зимой. Механический будет подмерзать, препятствуя открыванию ворот.

Вес створки при выборе электропривода

Какую автоматику для откатных ворот выбрать, можно определить, зная вес раздвижной створки. Если он составляет 200-500 кг, потребуется привод для облегченных ворот. Такие конструкции устанавливаются на дачах, в частных домах и коттеджах. При этом створка может быть выполнена из профильного листа, пластика, металлической сетки. Размер проема равен от 3 до 5 метров.

Если вес ворот доходит до 1 т, то потребуется автоматика для утяжеленных откатных ворот. В таких случаях ширина проема может быть до 6 метров. Створка выполнена из профильного листа, металлической сетки или из дерева, металла с художественной ковкой. Для промышленных ворот всегда используется электропривод со значительным запасом мощности.

Автоматика для тяжелых откатных ворот устанавливается в промышленных цехах, на крупных производственных предприятиях, складах. Требования к ней предъявляются повышенные. Подобный электропривод должен выдерживать вес створки до 1800 кг. Величина проема может составлять 5-8 метров.

Зная основные параметры и виды автоматики, становится гораздо легче сделать правильный выбор и в дальнейшем не испытывать трудностей с установкой и эксплуатацией.

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

Перейти в категорию товаров

Вот еще несколько заметных брендов электроприводов:

Doorhan – отечественная автоматика, выполненная безупречно и нацелена на долгий срок службы. Хорошо справляется с большими нагрузками и имеет отличные отзывы.
Hormann — немецкий бренд, гарантия 5 лет. Обеспечивает быстрое открывание и закрывание створки при любых климатических условиях. Все детали соответствуют международным стандартам качества.
An-motors – не дорогой, но надежный электропривод, доступный многим. Двигатель и электроника изготавливается по новейшим технологиям в Белоруссии.

Зная основных производителей, задача, как выбрать автоматику для ворот , становится легко разрешимой. Если еще остались сомнения, вы всегда можете обратиться в нашу компанию. Наши менеджеры проконсультируют вас по телефону по любым вопросам, связанным с покупкой автоматики.

Раздвижные ворота на роликах. Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков, присущих обычным откатным воротам.

Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, и без перекрытия створки ворот.

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

Ширина въездного проёма – около 4 м.
Глубина заложения фундаментных столбов – 1700 мм.
Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Столбы:

Первый столб – профильная труба 80х40х2 мм.
Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
Третий столб – профильная труба 80х40х2 мм.
Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих . Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

«Стремянка» задней рессоры от ЗИЛ-131.
Две гайки М20.
Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Видео какие ворота лучше ставить — распашные или откатные

Навесные откатные ворота своими руками: ворота с верхним подвесом

01-01-1970

Откатные подвесные ворота устанавливают на промышленных, производственных, торговых, жилых объектах при въезде на огражденную территорию, на склады, в цеха, мастерские. Их монтируют в качестве гаражных, ангарных ворот.

Подвесные откатные ворота являются разновидностью сдвижной конструкции. Принцип действия сохраняется: при запуске механизма полотно отъезжает в сторону вдоль наружного ограждения или стены внутри помещения.

Отличие данного типа въездной группы состоит в месте расположения направляющей, по которой передвигаются ролики. Балка закрепляется на опорном столбе в верхней части проема. При введении в действие воротной створки полотно сдвигается вправо или влево от проезда при помощи роликовой каретки, едущей по рельсу.

Специалисты отмечают, что конструкция откатных подвесных ворот практически идентична сдвижной воротной группе. С одним уточнением – консоль монтируется сверху проема, а не на земле.

Ширина проезда может достигать трех метров при использовании одной створки. Если необходимо обустройство более широкого проема для гаражей грузовых автомобилей, отказываться от данного типа воротной группы не стоит. Устанавливается конструкция из двух полотен, которые будут откатываться в разные стороны. Когда монтируются навесные раздвижные створки, учитывается, что свободное пространство, прилегающее к забору или стене здания, должно быть с обеих сторон.

Не рекомендуется установка откатного механизма в случае использования ворот как калитки или дверей, поскольку многократное закрытие и открытие приводит к уменьшению срока службы.

Достоинства гаражных, складских, наружных ворот с верхним подвесом:

рациональное использование пространства перед въездом и внутри территории, помещения. Полотно не требует выделения дополнительного свободного места, поскольку перемещается вдоль стены или забора;
проведение монтажа без обязательного обустройства фундамента значительно сокращает время и трудозатраты на установку;
не требуется уборка опавшей листвы, снега перед открытием створки, в отличие от пользования распашной конструкцией;
навесные механизмы просты в уходе, поскольку расположенная над проездом консоль не будет засоряться мелким мусором. В процессе эксплуатации нужно только периодически смазывать ролики;
хорошо переносит ветровые нагрузки;
полотно, выполненное из металла с антикоррозийным покрытием (профнастил, сэндвич-панель), устойчиво к негативному воздействию атмосферных явлений.

Откатные ворота подвесного типа можно сделать своими руками, даже не имея специальных строительных навыков.

Подготовка к установке воротной группы

Перед приобретением необходимых материалов и комплектующих для проведения монтажных работ рекомендуем ознакомиться с советом специалистов, рекомендующих покупать комплект откатной конструкции консольного типа с нижним расположением. Все составляющие идентичны. Только установку следует производить, перевернув чертеж на 180 градусов.

Такая рекомендация объясняется просто: детали для подвесного варианта обустройства проезда стоят намного дороже, а направляющая способна выдержать значительно меньшие нагрузки. Данный совет особенно актуален при обустройстве гаражных ворот частных автомобилистов.

Фурнитура, в технических характеристиках к которой указывается максимальный вес полотна до 400 кг, на практике устойчива для створки не более 200 кг при ширине ворот около 5 метров. Такая разница обусловлена особенностью работы откатного механизма, при котором действует только пара крайних роликов.

Что нужно подготовить для проведения монтажных работ:

трубы профилированные металлические для изготовления несущей балки и опорных стоек (сечение 12х12х0,4 см), для каркаса под полотно – сечением 4х4 и 2 на 2 см.
для внутреннего наполнения створки подойдут профлист, сэндвич-панели, оцинкованная сталь;
направляющая длиной в два раза больше, чем ширина проема;
фурнитура для крепления полотна, сборки конструкции, обеспечения движения воротного полотна;
сварочный аппарат;
болгарка;
замок;
набор для подключения автоматического механизма открытия и закрытия створки.

Этапы проведения монтажа

Перед тем, как устанавливать навесные откатные ворота, необходимо обеспечить прочность будущей конструкции. Для этого служат боковые опоры. Работы выполняются в следующей последовательности:

копка углубления в грунте на глубину не менее полутора метров;
подводка электрического кабеля для автоматизации ворот;
установка труб на смесь песка и щебня;
бетонирование основания.

Пока застывает бетон, можно изготовить каркас откатной створки с подвесом. Для этого берутся трубы 40х40мм, режутся в соответствии с размерами под углом в сорок пять градусов и свариваются между собой. Так получается внешняя рама. Для ее укрепления и создания прочной основы под полотно в центре каркаса привариваются трубы сечением 20 на 20 мм.

Полученные швы тщательно затираются, покрываются антикоррозийным составом и красятся под цвет будущего полотна. После полного высыхания к ним прикрепляется само полотно из выбранного материала. Крепежными элементами являются саморезы или заклепки.

Для наполнения каркаса используются материалы прочные, надежные, обладающие небольшим весом. Еще один важный фактор выбора – наличие антикоррозийного покрытия, что способствует повышению устойчивости к негативному влиянию природных явлений и продлению срока службы конструкции.

Следующий этап монтажных работ – установка направляющей. Она крепится к стене здания или верхней части ограждения при помощи кронштейнов. Ее правильное положение – рабочая часть направлена вниз. Перед креплением обязательно проверяется горизонтальность положения детали, чтобы исключить перекосы и неполадки в функционировании конструкции.

В установленную направляющую вставляются роликовые тележки, заглушки, верхний улавливатель и ограничитель хода створки. Они монтируются в строгом соответствии с инструкцией к комплекту фурнитуры.

В заключение монтажа производится сварка откатного полотна и верхней балки. Для работ проведения необходимо участие нескольких человек. Один – два помощника удерживают каркас на нужной высоте, пока основной монтажник осуществляет приваривание к роликам на направляющей балке. Теперь ворота могут быть подвешены. Окончание любого монтажа – пробный пуск, чтобы обратить внимание на недочеты в работе конструкции и устранить их.

Если предусмотрено использование автоматики для открытия ворот, она подключается после проведения монтажа. Автоматическое дистанционное управление создает комфортные условия в процессе эксплуатации. Нет необходимости подходить ко въезду на территорию, чтобы пропустить транспорт, или выходить из автомобиля, подъехав к гаражу.

Откатные ворота с подвесом функциональны, долговечны, удобны в эксплуатации, не требуют сложного ухода. При установке откатных ворот своими руками данный вариант обустройства въезда на территорию или в помещение позволит сэкономить, исключив статьи расходов на оплату труда нанятой бригады мастеров в Москве.

Автоматические раздвижные раздвижные затворы с двигателем. Максимальный вес ворот: 3100 фунтов, 2 пульта дистанционного управления и 2 цепи по 10 футов

Устройство открывания откатных ворот с электроприводом — это то, что вы искали. Он обеспечивает повышенную безопасность и удобство для вашего дома или офиса. Этот мощный привод откатных ворот может открывать ворота весом до 3100 фунтов! 2 беспроводных пульта дистанционного управления позволяют управлять воротами на расстоянии 100 футов. Приготовьтесь испытать повышенную безопасность и удобство. Предусмотрены 2 ключа аварийной разблокировки, так что вы все равно сможете получить доступ к своей собственности в случае сбоя питания (или если вы потеряете свой пульт). Ворота остановятся и реверсируют при обнаружении препятствия, поэтому вам не придется беспокоиться о травмах домашних животных или маленьких детей. Устройство открывания откатных ворот является важным элементом для создания безопасной и спокойной обстановки на вашем участке. Приступайте к действию и будьте готовы открыть новые двери вместе с VEVOR.
Мощный чистый медный двигатель
пульт дистанционного управления
Secure & Smart Design
Easy Installation

Теспок и инструменты. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Premium Tough Quality
Невероятно низкие цены
Быстрая и безопасная доставка
30-дневный бесплатный возврат

Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам.

Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Премиальное качество жесткого качества
Невероятно низкие цены
Fast & Secure Delivery
30-дневные бесплатные доходности
24/7 Внешний сервис

500W Медный двигатель

Этот мощный мотор. со скоростью 43 м/мин. Кроме того, он имеет бесшумную работу и защиту от перегрузки и перегрева для обеспечения длительного использования.

2 шт. Беспроводной пульт

Вы можете использовать пульт дистанционного управления, чтобы открывать, закрывать и останавливать ворота на расстоянии почти 100 футов. Два ключа аварийной разблокировки позволяют открыть ворота вручную в случае отключения электроэнергии.

Интеллектуальное обнаружение препятствий

Ворота остановятся и повернутся назад, если датчик нашего устройства открывания ворот обнаружит препятствие. Эта технология обеспечивает большое удобство и безопасность для вас.

Прочная и водонепроницаемая конструкция

Прочный и водонепроницаемый корпус защищает двигатель от повреждений. Шестерни из нержавеющей стали с защитой от дождя никогда не заржавеют. 9-высокое основание предохранит дверной доводчик от затопления во время сильного дождя.

Полный комплект принадлежностей

Электрический открыватель ворот поставляется с цепями 2 x 10 футов и комплектом монтажных принадлежностей. Вы можете установить его без усилий.

Широкие возможности применения

Устройство открывания дверей с электроприводом широко используется во всех типах раздвижных ворот для обеспечения безопасности вашего имущества. Он может удовлетворить потребности частных домов, бизнес-сообществ, школ, гостиниц, ферм, ранчо и т. д.

Технические характеристики

Модель: SGO-3009
Список питания: 110 В, 60 Гц
Скорость движения затвора: 43 фута/мин, 13 м/мин
Max. Вес затвора: 3100 фунтов / 1400 кг
Диапазон дистанционного управления: 100 футов / 30 м
Скорость двигателя: 66 об / мин
Выходная мощность: 500 Вт
Выходная высота сара мм
Крутящий момент на выходе: 25 Нм
Рабочий цикл: S2, 15 мин. x 6,18 x 22,5 дюйма / 32 x 15,7 x 57 см

Содержание пакета

1 x Открытие раздвижных затворов
1 x 20 футов цепь (можно разделить на 2 x 10 Ft Chains)
2 пульта дистанционного управления (без батареи)
2 x Клавиши отпускания ручного выпуска
1 x набор монтажного оборудования
1 x Установка. Запчасти для установки
1 x Руководство

Тесное оборудование и инструменты. бренд, который специализируется на оборудовании и инструментах. Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Premium Tough Quality
Невероятно низкие цены
Быстрая и безопасная доставка
30-дневный бесплатный возврат

Внимательное обслуживание 24 часа в сутки 7 дней в неделю в оборудовании и инструментах.

Наряду с тысячами мотивированных сотрудников VEVOR стремится предоставлять нашим клиентам прочное оборудование и инструменты по невероятно низким ценам. Сегодня VEVOR оккупировал рынки более чем 200 стран с более чем 10 миллионами членов по всему миру.

Почему выбирают ВЕВОР?

Премиальное жесткое качество
Невероятно низкие цены
Быстрая и безопасная доставка
30-дневные бесплатные доходности

24/7. Служба. Блок управления и 2 цепи длиной 10 футов

Устройство открывания откатных ворот с электроприводом – это то, что вы искали. Он обеспечивает повышенную безопасность и удобство для вашего дома или офиса. Этот мощный привод откатных ворот может открывать ворота весом до 3100 фунтов! 2 беспроводных пульта дистанционного управления позволяют управлять воротами на расстоянии 100 футов. Приготовьтесь испытать повышенную безопасность и удобство. Предусмотрены 2 ключа аварийной разблокировки, так что вы все равно сможете получить доступ к своей собственности в случае сбоя питания (или если вы потеряете свой пульт). Ворота остановятся и реверсируют при обнаружении препятствия, поэтому вам не придется беспокоиться о травмах домашних животных или маленьких детей. Устройство открывания откатных ворот является важным элементом для создания безопасной и спокойной обстановки на вашем участке. Приступайте к действию и будьте готовы открыть новые двери вместе с VEVOR.
Мощный двигатель из чистой меди
Пульт дистанционного управления
Безопасный и продуманный дизайн
Простота установки

Медный двигатель 500 Вт

Этот мощный электродвигатель может перемещать ворота весом до 3100 фунтов со скоростью 43 фута/мин. Кроме того, он имеет бесшумную работу и защиту от перегрузки и перегрева для обеспечения длительного использования.

2 шт. Беспроводной пульт дистанционного управления

Интеллектуальное обнаружение препятствий

Ворота остановятся и повернутся в обратном направлении, если датчик нашего устройства открывания ворот обнаружит препятствие. Эта технология обеспечивает большое удобство и безопасность для вас.

Прочная и водонепроницаемая конструкция

Прочный и водонепроницаемый корпус защищает двигатель от повреждений. Шестерни из нержавеющей стали с защитой от дождя никогда не заржавеют. Основание высотой 9 дюймов предотвратит погружение устройства открывания ворот во время сильного дождя.

Комплект принадлежностей

Электромеханический привод ворот поставляется с цепями 2 x 10 футов и комплектом принадлежностей для установки. Вы можете установить его без усилий.

Широкие возможности применения

Содержимое упаковки

1 X Устройство открывания откатных ворот
1 X 20-футовая цепь (можно разделить на 2 x 10-футовых Цепи)
2 пульта дистанционного управления (батарея не входит в комплект)
2 ключа для ручной разблокировки
1 комплект монтажного оборудования
1 комплект монтажных деталей
1 руководство

Технические характеристики:

Источник питания: 110 В переменного тока, 60 Гц
Скорость движения ворот: 43 фута/мин, 13 м/мин
Макс. Вес ворот: 3100 фунтов / 1400 кг
Диапазон дистанционного управления: 100 футов / 30 м
Скорость двигателя: 66 об/мин
Выходная мощность: 500 Вт
Высота выходного вала: 2,3 дюйма / 58,5 мм
Выходной крутящий момент: 25 Н·м
Рабочий цикл: S2, 15 минут
Уровень шума:
Рабочая температура: -4°F~+122°F / -20°C ~+50 ° C
Размер продукта: 12,6 x 6,18 x 22,5 дюйма / 32 x 15,7 x 57 см

Модель: СПО-3009

. Распроизводство

110VER

: 110V. Скорость перемещения; 43 фута/мин, 13 м/мин

Макс. Gate Weight: 3100 lbs / 1400 kg

Remote Control Range: 100 ft / 30 m

Motor Speed: 66 RPM

Output Power: 500W

Output Shaft Height: 58,5 мм / 2,3 дюйма

Крутящий момент на выходе: 25 Н·м

Рабочий цикл: S2, 15 минут
5 12

Рабочая температура: -4°F~+122°F / -20°C~+50°C

Размер продукта: 12,6 x 6,18 x 32,5 см

Вопросы и ответы

4 Вопросы

Задайте вопрос

Вопросы

какой у вас номер телефона?

Ответить

Посмотреть больше 855-385-1880.

Вевор

(0) (0)

Вопросы

Можно ли использовать для 40-футовых ворот? (используйте более длинную цепочку)

Ответ

Посмотреть больше Нет, они не подходят.

Вевор

(0) (0)

Вопросы

Я купил идентичный пульт дистанционного управления, но нет инструкций по его программированию. Можете дать инструкцию?

Ответить

Посмотреть больше Вот ссылка на мануал: https://we.tl/t-lvAxX29КСГ

Вевор

(0) (0)

Отзывы покупателей

Цена 4,8
Качественный 4. 6
Функции 4.6
Легко использовать 4,7

13 отзывов

Poolboss

Грузоподъемность: 1800 фунтов

Отличный открыватель ворот!!! Отличная компания!!!

Отличный открыватель ворот и отличная компания. Я позволил моей плате управления попасть под дождь, и она была разрушена. Мало того, что у них была замена, так еще и прислали мне ее на 100% бесплатно! Отличная компания, отличный новичок, пульт…. Не так много

Смотреть больше Смотреть меньше

Стив М.

Грузоподъемность: 1400 фунтов

Один кликер не сработал. Для кликеров требуется батарея на 12 В… НЕ ПОСТАВЛЯЕТСЯ

Магнитные упоры имеют слишком малый радиус действия. Для активации они должны быть в пределах 1/2 дюйма от корпуса двигателя. Я вынул магниты из держателя и приклеил их к пружинящему куску пластика, чтобы они могли буквально скользить по боковой части корпуса двигателя… чтобы быть более надежным независимо от колебаний затвора. Я бы предпочел простой немагнитный концевой переключатель … по крайней мере, возможность подключить механический переключатель вместо магнитного переключателя.

Показать больше Показать меньше

Грузоподъемность: 1400 фунтов

Хороший открыватель за свои деньги.

Очень прост в установке, отлично работает и, самое главное, по хорошей цене.

See more See less

Angel Canales

Load Capacity: 1800 lbs

Mejorar

Es un buen motor,lo estoy instalando a mis clientes y no he tenido problemas mayores ,lo unico es que es muy delgado el mecanismo que soporta al motor y se balancea mucho al ejercer la fuerza para mover el portón,es por eso que no le doy 5 estrellas,ojalá pudieran mejorar eso

См. Подробнее, см. Меньше

RAUL GARCIA

См. Нагрузка: 3100 фунтов

ВОДЕЛА так. Есть отличная компания, которая предлагает товары хорошего качества, и у них хорошее обслуживание клиентов.

См. больше См. меньше

Просмотреть все отзывы клиентов

Люди, которые просматривали этот товар, также просматривали

Автоматические раздвижные ворота на продажу

Земля Продам автоматические откатные ворота для въезда в г. Удивительные ворота устанавливают отраслевой стандарт и предназначены для постоянного использования. Железный уголок «V» приварен к стальной ленте с монтажными отверстиями, которые затем прикручивается к подъездной дорожке. Ворота имеют V-образные колеса, которые катятся вдоль трассы, когда ворота открываются и закрываются.

Ворота удерживается в вертикальном положении с помощью 2 или 4 роликовых направляющих (2 для ворот до 18 футов). широкие и 4 столба для более длинных ворот). Стойки забетонированы либо стороне ворот и зажмите верхнюю направляющую ворот между роликами, которые крепится к стойкам.

Рекомендации по интеграции автоматических раздвижных ворот на продажу в Amazing Gates

Примечание: Поскольку панель ворот перемещается мимо стационарных столбов, в соответствии с рекомендациями ASTM 2200 для автоматических откатных ворот должна быть прикреплена проволочная сетка, чтобы предотвратить проникновение травмы. Мы рекомендуем добавить черную проволочную сетку или другую подходящую сетку. ворота при установке (не предусмотрены).

Наша уникальная система позволяет создавать красивые арочные ворота, чтобы с легкостью скользить по подъездной дорожке. Смотрите наши задвижка стили. Если вы не можете проложить подъезд, считай наш Система консольных ворот как решение.


Гайд-парк скольжения Ворота	Раздвижные ворота Конкорд
Цены для откатных ворот различаются по стилю и размеру.

Уникальная простота установки и безопасность нашей системы раздвижных ворот

	Катки для тяжелых условий эксплуатации: Удивительное руководство по слайдеру ролик повышенной прочности помещается между воротами и направляющими.
	V-образная направляющая Оцинкованная V-образная направляющая может быть либо закреплена анкерными болтами к существующей проезжей части, либо установлена в бетон при заливке балки нового уклона. Ворота открываются и закрываются по этой дорожке, поэтому она должна быть в два раза длиннее зазора, открывающего ворота.
	Удлинитель рамы Расширение рамы слайдера — это то, что позволяет направляющей слайдера удерживать ворота в вертикальном положении в закрытом положении. Непроходной провод сетка прикреплен к задней раме на заводе и не может быть удален. В комплект поставки входит вторая проволочная сетка, предназначенная для крепления к главным воротам. с каждыми воротами для крепления на месте установщиком. Альтернатива Стиль : дизайн ворот можно продолжить в этой области.
	Кронштейны для крепления цепи Большинство открывателей откатных ворот имеют цепной привод. В нашей системе используется кронштейн крепления цепи с болтовым креплением, который можно отрегулировать по вертикали, чтобы выровнять цепь от сошника. Это облегчает установку.
	Цепь для тяжелых условий эксплуатации Цепь для тяжелых условий эксплуатации крепится к регулируемому кронштейну крепления цепи на каждом конце ворот и проходит через ведущую звездочку устройства открывания ворот.
	Запорная стойка Для одностворчатых раздвижных ворот рекомендуется использовать запорную стойку для повышения устойчивости.
	Встроенная платформа для открывания ворот Направляющая Amazing Slider также имеет монтажную платформу в нижней части для крепления открывателя ворот. Это избавляет от необходимости заливать бетонную подушку для сошника, экономя ваше время и деньги. Размещение направляющих роликов Amazing Slider Guide и размещение платформы для открывания ворот регулируются по вертикали для использования с воротами различной высоты и для беспроблемной установки.
	Фотоглазки Фотоглазки или петли безопасности необходимы для обеспечения безопасности пешеходов и/или транспортных средств.
	ПОЗВОНИТЕ НАМ: 1-877-313-8901 Мы ответим на любые ваши вопросы и составим подробную цитата для вашего проекта раздвижных ворот.

Для системы раздвижных ворот требуется

Система раздвижных ворот наземного пути Требуется:
Модифицировано Распашные ворота с задней рамой
Слайдер Руководство
Гусеница «V»
Колеса «V»
Направляющая Ролики
Поймать Почта

Система раздвижных ворот Функции

Откатные ворота с направляющими для грунта Особенности:
Работает с правосторонней и левосторонней установкой
Подходит для всех наших приводов откатных ворот
Для привода не требуется бетонная подушка
Долговечная оцинкованная сталь
Порошковое покрытие

Пожалуйста, позвоните нам по телефону 1-877-313-8901 или , свяжитесь с нами через наш сайт для Помогите с вашим проектом раздвижных ворот.

В чем преимущество автоматического устройства открывания скользящих ворот

Некоторым людям нравятся ворота, которые одновременно привлекают внимание и обеспечивают защиту, поэтому они выбирают автоматические откатные ворота. В нашем все более технически подкованном мире, где многие домовладельцы предпочитают меньше ручных операций, чтобы сэкономить время, неудивительно, почему эта форма современной техники стала настолько популярной в последнее время. Он идеально подходит для тех, кто хочет получить от своих ворот максимальное удобство с точки зрения производительности без ущерба для эстетики. №

Устройство автоматического открывания скользящих ворот стало одной из самых популярных моделей устройств открывания ворот на рынке. Он может использоваться в жилых или коммерческих целях и соответствует всем стандартам безопасности. Средняя стоимость установки автоматического открывателя откатных ворот колеблется от 500 до 20 000 долларов США, в зависимости от выбранной вами модели. Если вы ищете новый механизм открывания откатных ворот, важно знать, во что вы ввязываетесь, прежде чем принимать решение.

В этом сообщении блога будет рассказано все, что вам нужно знать о том, как работают раздвижные ворота и почему сегодня они становятся более популярными, чем распашные, во многих местах по всему миру.

Преимущества автоматического устройства открывания скользящих ворот

Одним из наиболее распространенных типов является ручной механизм открывания скользящих ворот. Но если вы хотите что-то более продвинутое и с множеством преимуществ, вам может помочь автомат! Автоматический открыватель откатных ворот предлагает гораздо больше преимуществ, помимо устранения необходимости управлять воротами вручную. Вот некоторые ключевые преимущества автоматических откатных ворот.

Удобство и простота использования

Все в жизни кажется более плавным, когда оно автоматизировано. Вот почему так много людей выбирают устройство для открывания гаражных ворот, а не старомодный способ самостоятельно поднять эту руку. Кроме того, сегодня все больше домовладельцев покупают автоматические ворота из-за удобства, которое они предлагают. Выходить из машины каждый раз, когда нужно открыть или закрыть ворота, может быть очень неудобно, особенно в экстремальных погодных условиях.

Вы же не хотите, чтобы один из членов семьи с трудом открывал ворота во время сильного ливня или снега. По этой причине автоматические открыватели откатных ворот предлагают несколько методов управления работой, таких как использование управляющего приложения на вашем смартфоне, простой ввод PIN-кода на клавиатуре или использование пульта дистанционного управления.

В настоящее время на рынке представлены даже более совершенные автоматические откатные ворота, в которых используются датчики для запуска закрытия и открытия. С таким открывателем все, что вам нужно сделать, это проехать, и он либо откроется, либо закроется автоматически, в зависимости от ваших настроек. Это сэкономит вам драгоценное время, когда вы возвращаетесь домой с работы или учебы!

Такие функции делают ворота более удобными и простыми в использовании даже для членов семьи с ограниченными физическими возможностями, таких как пожилые люди или люди с ограниченными физическими возможностями. Опять же, неважно, заняты ли у вас руки, несете ли вы продукты или толкаете коляску — скользить теперь так же легко, как ходить! И это только начало.

Безопасность

Пожалуй, самая практичная причина выбора автоматических откатных ворот заключается в том, что они значительно повышают безопасность собственности. Автоматические открыватели распашных ворот помогают укрепить границы между вашим домом и остальным миром. Хотя ворота не гарантируют полной безопасности, они значительно снижают некоторые проблемы с безопасностью. Например, вы слышали о многих случаях, когда люди подвергались нападениям прямо возле своих домов, когда открывали ворота. Автоматическое открывание скользящих ворот снижает вероятность этого, потому что вам не нужно физически открывать ворота.

Автоматические устройства открывания ворот также являются лучшим способом защиты от нежелательных посетителей и обеспечения безопасности вашего дома. Блоки утоплены в раму, что делает их сложной мишенью для вандалов. Конструкция делает их чрезвычайно устойчивыми к принудительному открыванию, когда ворота взламываются с помощью домкратов или ломов.

Что еще более интересно, теперь вы можете получать уведомления по электронной почте или текстовые сообщения с некоторыми автоматическими распашными воротами, поэтому вы всегда будете знать состояние ваших ворот и освещения. Вы также получаете дополнительные незаметные функции безопасности, такие как:

Камеры видеонаблюдения
Дистанционное управление позволяет контролировать ворота и освещение из любого места.
Функции быстрого закрытия (функция защиты от задней двери), которые не позволяют злоумышленникам проникнуть внутрь, если кто-то преследует вас.
Функция автоматического открывания, которая гарантирует, что ворота по-прежнему открываются, даже если вы столкнулись с перебоями в подаче электроэнергии.

Занимайте меньше места

Посмотрим правде в глаза: для многих домовладельцев пространство в собственности становится роскошью, и обеспечение достаточного пространства для открывания и закрывания ворот может означать компромисс в отношении дизайна и планировки вашей собственности. Автоматические раздвижные ворота устраняют эту проблему с пространством. Их принцип работы позволяет им занимать меньше места, чем распашным воротам.

Раздвижные ворота — более современная версия популярных распашных ворот. Основное различие между ними заключается в том, что раздвижные ворота открываются вбок, а распашные ворота открываются наружу из центральной точки. Таким образом, откатные ворота являются идеальным решением для людей, живущих в районах с узкими улицами, тротуарами или подъездными путями, где недостаточно места для традиционного поворотного привода.

Безопасность

Вам не нужно беспокоиться о том, что автоматические ворота заденут кого-нибудь или повредят ваш автомобиль при закрытии, потому что они оснащены механизмами безопасности. Мы все видели, как работают датчики в лифте, чтобы предотвратить закрытие дверей, когда человек пытается пройти. Следуя тому же принципу, автоматические ворота используют механизм «стоп-реверс».

Датчик безопасности ворот делает их идеальными и более безопасными для ваших домашних животных, детей и даже предотвращает удар ворот по вашему автомобилю, если во время закрытия ворот есть движение. Таким образом, если во время игры вашего ребенка выкатится мяч, ворота не раздавят его, если он попытается пересечь ворота, когда они закрываются.

Ворота также повышают уровень безопасности для ваших детей и домашних животных, поскольку ворота не открываются автоматически, независимо от уровня возни. С ручными воротами можно забыть закрыть их должным образом, и есть вероятность, что ваш ребенок может возиться с ними и открыть их.

Добавляет эстетики собственности

Ворота добавляют эстетическую привлекательность собственности, а автоматический открыватель раздвижных ворот добавляет роскоши внешнему виду. Они бывают разных материалов, размеров и дизайнов, поэтому независимо от того, предпочитаете ли вы современный или классический вид, автоматические ворота идеально впишутся в ваш стиль.

Увеличивает стоимость собственности

В ту минуту, когда вы видите дом с окнами от пола до потолка, вы автоматически понимаете, что стоимость этой собственности будет выше, чем у обычных домов. Автоматические откатные ворота оказывают аналогичное влияние на стоимость вашей собственности. Хорошо спроектированные, новые или модернизированные автоматические откатные ворота, находящиеся в хорошем рабочем состоянии, повысят стоимость недвижимости. Собираетесь ли вы продать свой дом в какой-то момент в будущем или просто хотите улучшить внешний вид своего нынешнего места жительства, добавление автоматических раздвижных ворот улучшит товарность вашей собственности и ее стоимость при перепродаже.

Автоматические раздвижные ворота предлагают покупателям профессионализм и привлекательность вашего дома, так как большинство автоматических открывателей используются в престижных жилых комплексах с закрытыми входами. Эти дополнения привлекают больше покупателей, потому что большинство покупателей жилья считают внешний вид дома одним из наиболее важных факторов при принятии решения о покупке.

Долговечность и низкие эксплуатационные расходы

Автоматические устройства открывания раздвижных ворот изготовлены из качественных компонентов, которые делают их достаточно прочными, чтобы выдерживать как легкие, так и тяжелые двери или ворота. Они могут служить дольше, чем большинство устройств открывания ворот, представленных сегодня на рынке, поэтому вы можете рассчитывать на то, что ваш автоматический механизм открывания откатных ворот прослужит вам долгие годы. Также помогает то, что большинство этих сошников рассчитаны на самые суровые погодные условия.

Вам не нужно беспокоиться о дорогостоящем ремонте, поскольку приводы для раздвижных ворот долговечны и не требуют особого ухода. Лучше всего то, что их также легко установить самостоятельно, а это значит, что вы сможете сэкономить деньги в долгосрочной перспективе. После установки все, что вам нужно сделать, это смазать движущиеся части и убедиться, что болты и гайки плотно затянуты для плавной работы. №

Еще одно важное преимущество автоматических открывателей откатных ворот — увеличенный срок гарантии. Гарантии зависят от компании и типа продукта, но вы можете ожидать, что они будут длиться от 1 до 5 лет, в зависимости от того, какие функции он имеет. Некоторые производители даже предоставляют пожизненную ограниченную гарантию на свои устройства. Тем не менее, расширенные гарантии также являются свидетельством гарантии качества, предлагаемой этими гаджетами.

Адаптивность

Точно так же, как двери и окна можно заменить автоматическими открывателями, то же самое можно сделать и с существующими воротами. Вы можете добавить автоматические открыватели откатных ворот к своим ручным воротам и наслаждаться удобством. Кроме того, эти агрегаты бывают различных конструкций и форм и различаются мощностью (л.с.) и грузоподъемностью. Таким образом, независимо от типа ворот, вы найдете открыватель, который точно соответствует вашим потребностям.

Сокращение затрат на рабочую силу

Во-первых, автоматические устройства открывания откатных ворот сокращают трудозатраты, поскольку часто нет необходимости, чтобы кто-то находился у ворот в течение всего дня, а только для того, чтобы открыть их, когда это необходимо. Это экономит не только деньги на самом продукте, но и на зарплате с течением времени. Поскольку у большинства людей плотный график, особенно если они работают полный или неполный рабочий день вне дома, это часто является скрытым благословением.

Относительно доступный

В зависимости от того, какой тип устройства открывания откатных ворот вы выберете, цены на автоматические устройства открывания откатных ворот довольно выгодны, поскольку они учитывают различные бюджеты. Чем высокотехнологичнее ваш агрегат, тем дороже он будет стоить. Это одно из основных преимуществ, которое каждый домовладелец должен учитывать перед покупкой. Вы можете получить один из наших доступных автоматических открывателей откатных ворот всего за 500 долларов.

Снижение страховых взносов

Многие страховые компании предлагают скидки, если вы устанавливаете раздвижные ворота, отвечающие определенным стандартам безопасности, поскольку они уменьшают количество травм и краж вашего имущества.

Заключение

Ворота — это символ того, что вы хотите скрыть, удержать и показать. Вам нужен тот, который имеет привлекательный дизайн, но также удовлетворяет ваши потребности в безопасности. Прошли те времена, когда домовладельцы могли выбирать только из ограниченного числа доступных вариантов благодаря автоматическим раздвижным воротам, столь популярным среди многих людей в наши дни. Автоматические откатные ворота отлично подходят для тех, кто больше не хочет ручного управления, тем более что мы живем все более занятой жизнью, где все движется быстрее, чем когда-либо прежде.

Кроме того, постоянно идет борьба между удобством и безопасностью. Мы хотим иметь возможность приходить и уходить, когда захотим, но также хотим душевного спокойствия, которое приходит с осознанием того, что наш дом защищен. Одним из способов достижения обеих целей является использование автоматического привода шиберных затворов. Устройство открывания раздвижных ворот позволит вам получить доступ, когда вам это нужно, сохраняя при этом вашу собственность в безопасности в любое другое время, открывая только по команде. Это дает вам все, на что вы можете рассчитывать в умной системе защиты: удобство, безопасность и контроль над тем, кто имеет доступ к вашему имуществу!

Наши устройства открывания и контроллеры для откатных ворот предлагают широкий выбор технических характеристик, которые соответствуют вашему стилю, потребностям и бюджету. Вы не уверены, что лучше всего подходит для ваших ворот? Позвоните нам сегодня — мы всегда готовы помочь нашим клиентам сделать лучшую покупку для их домашних нужд, и вам также не нужно беспокоиться об установке.

Устройство для открывания ворот TOPENS Автоматический привод для распашных ворот и привод откатных ворот

TOPENS

TOPENS является одним из известных и надежных потребительских брендов в
индустрия автоматизации ворот. Наша продукция продается по всему миру и завоевала репутацию
у клиентов по всему миру, делая их жизнь проще и
более комфортной.

Устройство открывания распашных ворот
Устройство открывания откатных ворот
Аксессуары

A5132 Двойной механизм открывания распашных ворот — средняя нагрузка
A5132 Двойной механизм открывания распашных ворот — средний режим работы
Обычная цена
от 396,00 долларов США
Цена продажи
от 396,00 долларов США
Обычная цена
~~1 999,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
A8131 Устройство для открывания одинарных распашных ворот — для тяжелых условий эксплуатации
A8131 Одинарное устройство открывания распашных ворот — для тяжелых условий эксплуатации
Обычная цена
от 372,00 долларов США
Цена продажи
от 372,00 долларов США
Обычная цена
~~1 899,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
A8132 Двойной механизм открывания распашных ворот — для тяжелых условий эксплуатации
A8132 Двойной механизм открывания распашных ворот — для тяжелых условий эксплуатации
Обычная цена
от 495,00 долларов США
Цена продажи
от 495,00 долларов США
Обычная цена
~~2 499,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
A5131 Устройство для открывания одинарных распашных ворот — средняя нагрузка
A5131 Устройство для открывания одинарных распашных ворот — средняя нагрузка
Обычная цена
от 289,00 долларов США
Цена продажи
от 289,00 долларов США
Обычная цена
~~1 449,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
AT12132S Двойной открыватель распашных ворот на солнечных батареях — для тяжелых условий эксплуатации
AT12132S Устройство открывания распашных ворот на солнечных батареях для тяжелых условий эксплуатации
Обычная цена
от 669,00 долларов США
Цена продажи
от 669,00 долларов США
Обычная цена
~~3 399,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано

DKC500S Устройство для открывания раздвижных ворот на солнечных батареях — цепной привод для 1300 фунтов. Ворота
Устройство открывания раздвижных ворот DKC500S на солнечных батареях — цепной привод для 1300 фунтов. Ворота
Продавец
ТОПЕНЫ
Обычная цена
от 579,00 долларов США
Цена продажи
от 579,00 долларов США
Обычная цена
~~2 899,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
Устройство открывания раздвижных ворот CK500 — цепной привод на 1300 фунтов. Ворота
Устройство открывания откатных ворот CK500 — цепной привод для 1300 фунтов. Ворота
Продавец
ТОПЕНЫ
Обычная цена
от 206,00 долларов США
Цена продажи
от 206,00 долларов США
Обычная цена
~~1099,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
Устройство открывания раздвижных ворот CK700 — цепной привод для 1600 фунтов. Ворота
Устройство открывания откатных ворот CK700 — цепной привод для 1600 фунтов. Ворота
Продавец
ТОПЕНЫ
Обычная цена
от 299,00 долларов США
Цена продажи
от 299,00 долларов США
Обычная цена
~~1 499,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
Устройство открывания раздвижных ворот CK1200 — цепной привод на 3400 фунтов. Ворота
Устройство открывания раздвижных ворот CK1200 — цепной привод для 3400 фунтов. Ворота
Продавец
ТОПЕНЫ
Обычная цена
от 525,00 долларов США
Цена продажи
от 525,00 долларов США
Обычная цена
~~2 899,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано

Посмотреть все

TOPENS ET24 Электрический замок для ворот

TOPENS ET24 Автоматический электрический замок для ворот постоянного тока 24 В Устройство открывания распашных ворот Устройство привода ворот Безопасный замок для ворот

КУПИТЬ

Брелок TOPENS M12 с пультом дистанционного управления, 2 шт. в упаковке
TOPENS M12 Передатчик дистанционного управления Брелок Брелок 2 шт. В упаковке
Обычная цена
39,00 долларов США
Цена продажи
39,00 долларов США
Обычная цена
~~199,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
Беспроводная клавиатура TOPENS TKP3 для оператора открывания ворот
Беспроводная клавиатура TOPENS TKP3 для оператора открывания ворот
Обычная цена
66,00 долларов США
Цена продажи
66,00 долларов США
Обычная цена
~~339,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано
TOPENS ET24 Автоматический электрический замок для ворот постоянного тока 24 В Устройство для открывания распашных ворот Система оператора ворот Безопасный замок для ворот безопасности
TOPENS ET24 Автоматический электрический замок для ворот постоянного тока 24 В Устройство для открывания распашных ворот Система привода ворот Безопасный замок для ворот
Обычная цена
99,00 долларов США
Цена продажи
99,00 долларов США
Обычная цена
~~499,00 долларов США~~
Цена за единицу товара
/за
Продажа Продано

Мои двустворчатые ворота работают отлично. Пришлось выяснить несколько вещей, но служба поддержки клиентов Topens была чрезвычайно полезной. Мой представитель по обслуживанию клиентов, Челси, был лучшим. Она быстро ответила на любой мой вопрос и предоставила очень полезную информацию и рекомендации. Я бы без колебаний купил еще один продукт Topens.
Амбурр Дилдей

Компания очень хорошая и сплоченная. Даже я звонил, они были терпеливы и отвечали вежливо. Хорошая компания и хорошие люди хорошие продукты. Если что-то не так, отправьте это вам, спасибо Topens.
Ахмед М. Аль Сайед

Очень доволен открывалкой. Я едва достал его из коробки и был очень доволен открывалкой, особенно по сравнению с другими открывашками, которые выглядят так же. Цепь толще, крепление имеет косынки, чтобы оно оставалось прямым и устойчивым. Направления можно прочитать один раз, крепежные болты — это стихи коммерческого класса, а не дешевые стойки для палаток, как у других брендов.
Отличное обслуживание клиентов. Быстрый ответ по электронной почте, очень полезно и очень хорошо, чтобы решить ваши проблемы.
Деннис Харлесс

A5132 Двойной механизм открывания распашных ворот
Средняя нагрузка

КУПИ СЕЙЧАС

Устройство открывания раздвижных ворот CK500
Цепной привод

КУПИ СЕЙЧАС

Передатчик дистанционного управления M12

КУПИ СЕЙЧАС

A8131 Устройство для открывания одинарных распашных ворот
Тяжелые условия

КУПИ СЕЙЧАС

A5132 Двойной механизм открывания распашных ворот

Средняя нагрузка КУПИ СЕЙЧАС
Устройство открывания раздвижных ворот CK500
Цепной привод КУПИ СЕЙЧАС
Передатчик дистанционного управления M12
КУПИ СЕЙЧАС
A8131 Устройство для открывания одинарных распашных ворот
Тяжелые условия КУПИ СЕЙЧАС
Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства
Раздвижные ворота | Автоматика для раздвижных ворот
Получить предложение сегодня >
Форма регистрации для торговых клиентов
Центр автоматизации ворот
Обучение монтажников электрических ворот
Электрические ворота
Ворота
Комплекты бесщеточных электрических ворот
Полный комплект электрических ворот
Комплекты электрических ворот Roger Technology
Комплекты наземных электрических ворот
Комплекты подземных электрических ворот
Комплекты электрических раздвижных ворот
Раздвижные короткие комплекты
Одинарная раздвижная автоматика
Двойная раздвижная автоматика
Замена двигателей для раздвижных ворот
Комплекты для раздвижных ворот радиуса (круглый угол)
Оборудование для раздвижных ворот
Комплекты двойных электрических раздвижных ворот
Комплекты с 5 стержнями и одинарными электрическими воротами
Электрические двустворчатые ворота
Электрические открыватели ворот на солнечной энергии
Высокоскоростная электрическая автоматика для ворот
Комплекты ворот, открывающихся наружу
Барьеры
Входные барьеры — автоматические
Болларды
Композитные доски для ворот
Оборудование для электрических ворот
Фурнитура для распашных ворот
Фурнитура для раздвижных ворот
Оборудование для прокатки
Комплекты консольных раздвижных ворот
Фурнитура для роллетных ворот — комплекты консольных ворот
Электрические ворота Profix Продукция
Подземное оборудование
Электрический замок для ворот
Оборудование для ручных ворот
Монтажные стойки
Крупнейший продавец в Великобритании
Выбрать по бренду
Безопасность электрических ворот
Комплекты высокоскоростных раздвижных ворот
Автоматика гидравлических ворот
Комплект гидравлических электрических ворот Цитата
Комплекты электрического привода ворот
Промышленные электрические ворота
Массовая покупка и экономия
Композитные плиты
Серия Essentials
Электрические ворота Видеогалерея
Входные устройства
Панели управления
GSM домофоны
Системы аудиопереговорной связи
Системы видеодомофонии
Системы Hikvision
Беспроводные переговорные устройства
2-проводные домофоны
Бесконтактные переговорные устройства
Системы распознавания номеров
Комбинированная фурнитура для ворот Ариальдо
Бесщеточные барьеры
Комплекты автоматизации ворот BFT
Автоматика ворот DEA
Принадлежности для барьеров
Автоматика ворот BFT
Автоматика CAME
Автоматика гидравлических ворот
Комплект гидравлических электрических ворот Цитата
Фотоэлементы для электрических ворот
Кромки безопасности
Оборудование для обеспечения безопасности
Комплекты автоматизации класса B
Зазор
Комплекты резервного аккумулятора
Источники питания
E Оборудование для ворот
Устройства для открывания транспортных средств
Входные системы
Пульт дистанционного управления Zoolock
Запчасти для электрических ворот
Пульт дистанционного управления воротами
Пульты дистанционного управления воротами — по торговым маркам
Ключи ручной разблокировки и механизмы блокировки
Пульт дистанционного управления GSM
Электрический открыватель гаражных ворот
Выбрать по бренду
Запчасти для электрических ворот
Трос для электрических ворот
Оборудование для пешеходных ворот
Руководства по соответствию
Оборудование для испытания силы удара ворот
Цепные барьеры
Запасные части
Спросите экспертов?
Направляющая для электрических ворот
Загрузить фото
Продажа
Приложение Electric Gate
Заявление компании — обновления
Специальные предложения приложений
Дом
Брошюры об электрических воротах
Комплект электрических ворот Trade In
Загрузить фото
Политика защиты данных
Политика в отношении файлов cookie
Бесщеточный
Roger Technology
Продажа электрических ворот
Контактная информация
О нас
Положения и условия
Помощь и установка
Часто задаваемые вопросы об электрических воротах
Обратная связь
Торговый центр Роджер
Ссылки и ресурсы
Руководства по соответствию
Заказ и доставка
Удаленный искатель
Пульты дистанционного управления электрическими воротами
Дерево руководств
Компании
Комплекты электрических раздвижных затворов
Sub Categories
ОДИНСКАЯ СОЗДАТЕЛЬНА Комплекты раздвижных ворот предназначены для автоматического открытия и закрытия существующих раздвижных ворот. Плоская шестерня или рейка прикрепляются к боковой стороне ворот, а шестерня на двигателе закручивает ворота, открывая и закрывая их.
[1] Оборудование для раздвижных ворот — комплект оборудования для превращения ваших ворот в раздвижные ворота, например ролики, напольная направляющая и т. д.
[2] Автоматизация раздвижных ворот — выберите комплект ниже, чтобы существующие раздвижные ворота двигались автоматически.
[3] Безопасность раздвижных ворот. Добавьте защитные кромки, чтобы сделать ворота безопасными.
Наша рекомендация
Для больших раздвижных ворот весом более 1000 кг мы рекомендуем бесщеточные двигатели Roger Technology. Мы понимаем, что они стоят немного дороже, но бесщеточные двигатели на основе магнитов не выделяют тепла, имеют минимальное трение, бесшумны, обеспечивают настоящую безостановочную работу и потребляют половину мощности традиционных двигателей.
Если вы не уверены, пожалуйста, позвоните в наш дружный отдел продаж по телефону 01405 785656, который будет рад помочь со всеми вопросами, касающимися электрических ворот.
Схема электрических раздвижных ворот и план кабелей
Автоматические раздвижные ворота Avon TG1000 Groundtrack
Автоматические раздвижные ворота Avon TG1000 Groundtrack
Раздвижные ворота Avon TG1000 Groundtrack — это автоматические раздвижные ворота, которые подходят для различных площадок по ширине и высоте. .
Откатные ворота наземного пути изготавливаются из правосторонних секций достаточной прочности для удовлетворения эксплуатационных требований, которые зависят от ширины проема ворот, высоты, типа заполнения (ветровая нагрузка/вес) и требуемого уровня безопасности.
Основные особенности и преимущества
Особенности
Высококачественная система покрытия
Оцинкованный/оцинкованный или с порошковым/пластиковым покрытием
Блоки, изготовленные по индивидуальному заказу
Средство ручного управления

Преимущества
Экологичность
Изготовлено на заказ по спецификации заказчика
Работает в условиях сбоя питания
Простота установки
Обзор продукции
Для ворот на гусеничном ходу требуется более короткая площадь отвода, чем для консольных ворот, что позволяет устанавливать их в ограниченном пространстве/зонах
Полотно ворот удерживается в вертикальной плоскости комплектом направляющих стоек с регулируемыми направляющими роликами и приводимый в движение реечной передачей. Все приводы механически фиксируют створки в заданном положении с опциональным механизмом жесткой блокировки.
Доступны различные размеры, варианты заполнения и отделки для удовлетворения индивидуальных требований на объекте. Ворота могут перекрывать проемы до 12 метров в зависимости от высоты ворот и заполнения.
Ворота отделаны в соответствии с высокими стандартами и соответствуют действующим требованиям безопасности. В стандартную комплектацию входят кнопка удержания для запуска и ограничители усилия.
NB Раздвижные ворота предназначены только для проезда транспортных средств, а для пешеходов должен быть предусмотрен альтернативный вход или выход.
Это специальный продукт для обеспечения безопасности, предназначенный для использования только с транспортными средствами. На этапе проектирования необходимо провести полную оценку рисков, чтобы убедиться, что все соответствующие системы безопасности включены.
Если точка управления воротами удалена от установки, мы настоятельно рекомендуем установку записываемой системы видеонаблюдения. Из соображений безопасности пешеходы, велосипедисты и мотоциклисты не должны пользоваться проезжей частью, контролируемой воротами.
Доступные опции
Системы контроля доступа и внутренней связи
Звуковой сигнал/проблесковый маячок
Кромка безопасности / Фотоэлементы безопасности / Лазерные сканеры
Зубчатая / колючая проволока / накладки из проволоки
Привод высокоскоростных ворот
Поручни для пешеходов
Системы индуктивной петли
Светофоры и системы задней индикации
Соответствующие заполнения и облицовка
Автоматические раздвижные ворота TG1000 Groundtrack — Ресурсы
Техническое описание – автоматические раздвижные ворота Avon TG1000 Groundtrack
Формат: pdf
Техническое описание – автоматические раздвижные ворота Avon TG1000 Groundtrack
Скачать файл
пдф
Чертежи – Автоматические откатные ворота Avon TG1000 Groundtrack
Формат: pdf
Чертежи – Автоматические откатные ворота Avon TG1000 Groundtrack
Скачать файл
пдф
Технические характеристики
Основные требования к питанию: 230 В Однофазное питание 50 Гц 230 В/400 В 3 фазы (опция) 110 В (опция)
Электропитание панели управления обычно однофазное 220/250 В, но может потребоваться трехфазное напряжение 400 В в зависимости от проектной длины и веса ворот.
Управление: Базовые ворота представляют собой нажимную кнопку – удерживайте, чтобы открыть, возможна установка альтернативных систем контроля доступа.
Размеры: От 3 м до 12 м ширина проема и высота обычно составляют 2,1 м или 2,4 м, доступные заполнения и панели зависят от высоты и веса ворот.
Безопасность: Опции безопасности – В соответствии с правилами на рабочем месте (охрана здоровья, безопасность и благополучие) 1992 г., BS EN 12453:2001 и BS EN 12445:2001 настоятельно рекомендуется установить на ваши автоматические откатные ворота следующие элементы.
Кромка безопасности до передней кромки створки ворот – для предотвращения закрытия ворот на человека или транспортное средство при активации ворот.
Дополнительные защитные кромки к внутренней и внешней стойкам двигателя
Сварная сетка
Звуковая сигнализация или проблесковый маячок, устанавливаемый на столбе, предупреждающий людей о работе ворот
Защита от обратного хода ворот.
РубрикаРазное
Навигация по записям
Предыдущая запись Обои в зал фото в доме: Обои для зала: 60 фото идеи
Следующая запись Металлические барбекю: Готовые комплекты барбекю из металла для дачи и беседки, металлические печи барбекю с крышей или навесом
Рубрики
Без рубрики
Гипсокартон
Дом
Крыша
Ламинат
Плитка
Пол
Разное
Фундамент
2019 © Все права защищены. Карта сайта

Основные требования к питанию:	230 В Однофазное питание 50 Гц 230 В/400 В 3 фазы (опция) 110 В (опция) Электропитание панели управления обычно однофазное 220/250 В, но может потребоваться трехфазное напряжение 400 В в зависимости от проектной длины и веса ворот.
Управление:	Базовые ворота представляют собой нажимную кнопку – удерживайте, чтобы открыть, возможна установка альтернативных систем контроля доступа.
Размеры:	От 3 м до 12 м ширина проема и высота обычно составляют 2,1 м или 2,4 м, доступные заполнения и панели зависят от высоты и веса ворот.
Безопасность:	Опции безопасности – В соответствии с правилами на рабочем месте (охрана здоровья, безопасность и благополучие) 1992 г., BS EN 12453:2001 и BS EN 12445:2001 настоятельно рекомендуется установить на ваши автоматические откатные ворота следующие элементы. Кромка безопасности до передней кромки створки ворот – для предотвращения закрытия ворот на человека или транспортное средство при активации ворот. Дополнительные защитные кромки к внутренней и внешней стойкам двигателя Сварная сетка Звуковая сигнализация или проблесковый маячок, устанавливаемый на столбе, предупреждающий людей о работе ворот Защита от обратного хода ворот. РубрикаРазное Навигация по записям Предыдущая запись Обои в зал фото в доме: Обои для зала: 60 фото идеи Следующая запись Металлические барбекю: Готовые комплекты барбекю из металла для дачи и беседки, металлические печи барбекю с крышей или навесом Рубрики Без рубрики Гипсокартон Дом Крыша Ламинат Плитка Пол Разное Фундамент 2019 © Все права защищены. Карта сайта
