Раздвижные межкомнатные двери видео установка: Установка раздвижных межкомнатных дверей своими руками: видео инструкция

На практике, сделать раздвижной можно буквально любую дверь — достаточно традиционные петли заменить механизмом из салазок и роликов, а стандартный замок — на специальный запорный механизм для дверей-купе. Соответственно, в качестве основы можно использовать полотна из любого материала: к примеру, я использовал уже известные вам по моим предыдущим статьям ОСП-плиты.

К главным недостаткам подобных дверных конструкций обычно относят:

• Высокую стоимость по сравнению с ценой традиционных распашных дверей. Весьма спорное утверждение, особенно если делать всё самостоятельно и из подручных материалов.
• Сложность монтажных работ. Я не заметил ничего слишком сложного для выполнения. Специального или редкого инструмента и оборудования не требуется, помощник тоже не нужен — работы можно провести самому.
• Низкий уровень тепло- и шумоизоляции дверей. Обусловлено это зазорами как между двумя противоположными полотнами, так между полотнами и дверным проёмом. Но это проблема легко решается — ниже я расскажу, как немного модернизировал конструкцию, избежав проникновения холодного воздуха и пыли сквозь двери.
• Шум при движении по направляющим. При использовании дорогих высококачественных механизмов, оснащённых силиконовыми вкладками и специальной смазкой, шум при работе дверей-купе минимален. Также есть способы сделать бесшумной работу изготовленного самостоятельно механизма для дверей-купе. В дальнейшем я планирую ими воспользоваться.
• Необходимость ухода за салазками: чистки и смазки. Однако петли традиционных распашных дверей также нужно периодически смазывать.

Тщательно взвесив все достоинства и недостатки распашных систем, я всё-таки решил остановиться именно на них. К тому же у меня было под рукой всё необходимое для изготовления раздвижного механизма.

Это интересно: Дверь металлическая входная своими руками: рассмотрим в общих чертах

Подготовка к монтажу

В комплекте с раздвижной системой идет все необходимое, но по желанию хозяев все элементы или некоторая их часть может быть заменена на другие. Так как, к примеру, приобретаемая фурнитура выбирается исходя из пожеланий владельца дома.

Необходимо определиться, с какой стороны установить раздвижную конструкцию, чтобы было удобно открывать и закрывать дверь. С эстетической точки зрения будет лучше ее устанавливать со стороны входа в комнату, ведь движение полотна происходит вдоль стены и размещать там какую-либо другую мебель запрещается, поэтому установка конструкции со стороны коридора — наилучший вариант.

Чтобы не тратить время на поиски нужных инструментов во время установки, стоит все подготовить заранее. Итак, для монтажа понадобится:

• Рейлинг. Это балка в виде деревянного бруса, которая крепится к стене при помощи анкеров. К ней крепится рельса;
• Механизм. В его комплектации входит рельса, ролики, ограничители и направляющий нож;
• Фурнитура. Замки, ручки.

Из инструментов стоит приготовить отвертку, электролобзик, рулетку, уровень, карандаш, шуруповерт и дрель.

Монтаж дверей-купе

Есть разные модели раздвижных дверей-купе. Они могут немного отличаться конструкцией, но общие правила сборки и установки аналогичны.

Предварительно необходимо выполнить следующие требования:

1. Выровнять стены входного проема, чтобы не пришлось приобретать дверное полотно больших размеров, способное скрыть все изъяны;
2. Стены входа должны иметь повышенную несущую способность;
3. Входной проем должен быть полностью отделан: заштукатурен, окрашен или покрыт прочей финишной отделкой.

Сборка полотна

После подготовки проема можно приступать к сборке межкомнатного дверного блока. Предварительно необходимо на торцы дверного полотна установить ролики. Каждый производитель для своей модели предлагает пошаговую инструкцию сборки и монтажа. Поэтому ролики могут фиксироваться от угла полотна на расстоянии монтажной пластины или на 1/6 длины торцевой части полотна.

Монтаж роликов

Ролики обязательно центруются, т.е. они должны быть расположены на одинаковых расстояниях. Для этого с помощью пластины на торцевой части полотна отмечаются места фиксации роликов и делаются отверстия. При этом берется сверло диаметром меньшим на 1 мм от диаметра саморезов.

Далее пластины закрепляются саморезами, длина которых подбирается в зависимости от массы дверного полотна. Крепежные элементы не должны быть короче 7 см. Чтобы не возникало излишних напряжений, саморезы рекомендуется закручивать четко перпендикулярно основанию.

В закрепленные пластинки вставляются опорные элементы для роликов. Их фиксация осуществляется на боковой поверхности с помощью крышки. Далее необходимо платформы для роликов зафиксировать на штырях, концы которых имеют для этого резьбу.

Закрепление фурнитуры

Перед тем, как полотно двери будет устанавливаться в проем, рекомендуется установить замок и ручки. В данном случае используются специальные элементы фурнитуры врезного типа. Если в комплект поставки дверного блока входят ручки и затворные механизмы, тогда под них уже подготовлены места установки.

Если же полотно и фурнитура приобретались отдельно, тогда все необходимые выемки и отверстия необходимо выполнять самостоятельно с помощью стамески и электродрели. При этом обязательно делается предварительная разметка участков фиксации элементов фурнитуры.

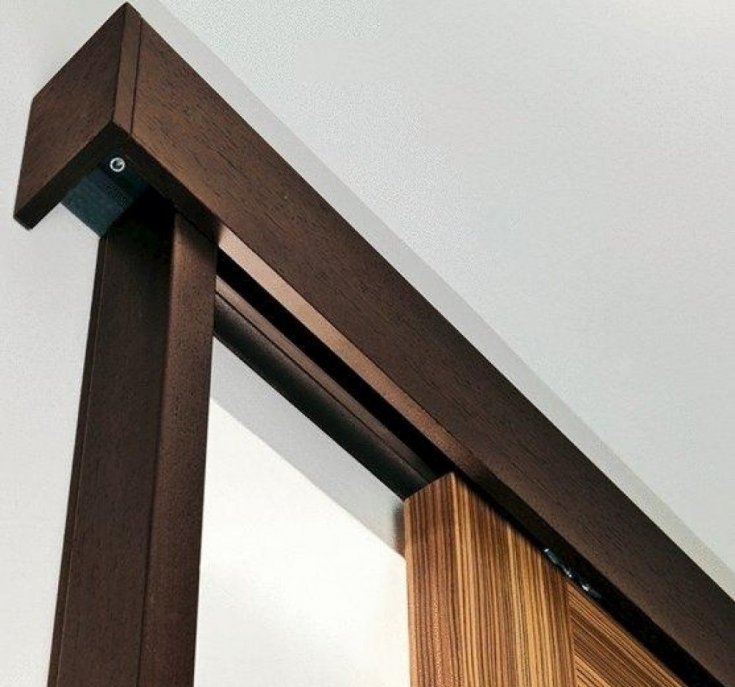

Установка направляющей

Когда ролики уже установлены и закреплены на полотне двери намного легче определить место крепления направляющих элементов дверной конструкции. В подобной ситуации четко понятно, на какой высоте размещать нижнюю грань направляющей рельсы для роликов.

Наиболее удобный вариант фиксации рельсы – на деревянный прямоугольный брус, минимальное сечение которого должно составлять 5х7 см, а длина равна ширине дверного полотна, умноженной на 2, плюс дополнительные 5 см. Направляющие рельсы должны иметь аналогичную длину.

Направляющая крепится к брусу минимум 3 саморезами: 2 по краям, с отступом 10 см, 1 в центре (мест фиксации может быть больше, но не меньше трех). При этом необходимо использовать только саморезы, длина которых не меньше 8 см.

Далее брус с рельсом накатывается на ролики полотна, двери приставляются к проему, на стене делается разметка для закрепления направляющей конструкции. Обязательно необходимо добавить около 1 см, чтобы нижняя часть полотна не соприкасалась с половым основанием. А если планируется дополнительная укладка напольного покрытия, тогда необходимо учесть также его толщину. Крепежных элементов должно быть минимум 4.

После нанесения линии на стену для установки направляющей сначала сверлятся дырки в деревянном брусе. Затем он прикладывается обратно к стене по отмеченной линии и через сделанные отверстия с помощью гвоздя отмечаются места для сверления отверстий в стене. Если стена позволяет, для крепления направляющих брусьев рекомендуется использовать анкерные болты или саморезы длиной 12 см.

После закрепления бруса с рельсом над входным проемом можно подвешивать дверное полотно. Для этого ролики вставляются в рельс, после чего его края блокируются прижимными винтами. А на половом основании монтируется флажковый ролик, чтобы предупредить отклонение двери по вертикали. На этом этапе можно считать установку раздвижной конструкции завершенной.

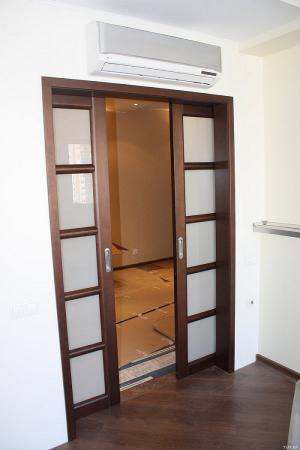

Особенности установки дверей с кассетной системой

Это технически сложный процесс, поэтому может понадобиться помощь опытного мастера. Первым делом готовится проем. Понадобится сломать часть простенка. Осуществлять эту манипуляцию нужно аккуратно; с применением контрольно-измерительного прибора. Нужно измерить длину и ширину кассеты. Исходя из них, рисуется чертеж нового проема. Необходимо помнить о технологическом зазоре — несколько см между кассетой и проемом с обеих сторон. Затем монтируется кассета. Чтобы вся система работала бесшумно, нужно соблюдать уровни. Если кассета хорошо нивелируется, то срок эксплуатации будет дольше. Фиксировать ее следует уголками и другими крепежными деталями. Часто кроме такой фиксации применяется еще и пена. Следующим делом кассета обшивается гипсокартоном

На этом этапе важно правильно выбрать метод установки гипса. Если толщина простенка слишком мала, он нашивается на кассетное устройство

Привлекательность и недостатки раздвижных конструкций

Следует детально представлять, какие преимущества имеют раздвижные двери, а также возможные проблемы, которые придется решать. Из достоинств выделяют способность экономить пространство, даже в обычной квартире появятся дополнительные метры. Плюс с такими дверями любое жилье приобретает индивидуальность, преображается.

Сквознякам такая конструкция неподвластна

Некоторые варианты исполняются без порогов, что важно, если среди жильцов есть пожилые, инвалиды или маленькие дети. Монтаж и последующее использование раздвижной перегородки несложное

Технологии сегодняшнего дня предоставляют возможность автоматизировать изделие, что придает дополнительные удобства.

Одно из достоинств раздвижных дверей — способность экономить пространство

Недостатки могут появиться, если пользоваться конструкцией неграмотно. Необходимо постоянно держать в исправности и чистоте направляющие и систему роликов. Грязные механизмы повреждаются, дверное полотно заклинивает. Очень слабая звукоизоляция из-за щелей приносит дополнительные неудобства. Также через щели в жилые комнаты будут проникать запахи из других помещений.

Установить откатную дверь сложнее, чем распашную, требуется высокая точность исполнения. Движущиеся полотна требуют  точной установки между собой и по отношению к дверной коробке. Многие пугаются высоких цен на раздвижные конструкции, что невозможно считать их преимуществом.

Основные особенности изделия

Натуральная древесина – лучший материал. Сегодня ее дополнительно обрабатывают пропитками и растворами, что повышает эксплуатационные характеристики. Сейчас есть возможность выбрать натуральную древесину или ее аналоги, к примеру, МДФ. Часто люди выбирают комбинации – само изделие из дерева, а сверху обито МДФ-панелями. Эффектно смотрятся дорогие породы. К ним относят дуб, клен, красное дерево.

Особенности разметки дверного короба под петли

Любые дверные конструкции имеют особенности. Первой становится внешний вид. Модели выглядят эффектно и декоративно в большинстве случаев

Можно обратить внимание на цвет, рисунок и элементы декора. При желании отделкой можно заняться и самостоятельно, создавая то, что по душе

Вторым моментом становится прочность конструкции. Она становится возможной при условии качественной обработки. Она гарантирует долговечность службы, ударопрочность. Другими словами, установка прочной двери с коробкой гарантирует надежную защиту от злоумышленников.

Важная особенность – натуральность материала. Это серьезная характеристика, о которой забывают при покупке двери. Именно эта характеристика определяет безопасность эксплуатации и экологическую чистоту. О высокой экологичности можно говорить только в случаях с дверным полотном из натуральной древесины. Ее аналоги, включая МДФ, уже не гарантируют такого уровня.

Установка дверного короба и двери

Если вы задаетесь вопросом, как установить дверь, следует знать, что конструкция из дерева используется и как межкомнатная, и в виде входной двери. Поставленный вариант обязательно впишется в интерьер ввиду своей универсальности.

Методика изготовления полотна раздвижной двери

Конструкции подвесных дверей могут быть разных типов:

• филенчатые;
• сплошные;
• с использованием искусственного стекла в рамке, имеющей определенную численность перемычек.

Полотно сплошное обычно изготавливается:

• из массивных досок;
• из бруса, качественно обработанного;
• из ДСП.

Материалы дверных полотен

Также используется фанера. А в качестве рамы сейчас нередко применяют металл и пластик.

Подбирают дверное полотно по параметрам, зависящим от размеров дверного проёма.

Допустим, заготовку для двери представляет панель ДСП достаточного размера. Тогда ее можно облегчить, вырезая окна (одно, несколько). Их края обрабатывают фрезером, после чего устанавливают стекло, тонкую фанеру, другой легкий материал.

Сборка дверной коробки

Облегченные (остекленные) полотна из ДСП следует изготавливать таким способом.

Действие первое. Производится разметка панели. Отступ от краев должен оказаться не меньшим 15-ти см. Тогда обрамление дверного полотна, основу которого составляет ДСП, меняет первоначальный размер.

Действие второе. Используется электрический лобзик. Этим инструментом выпиливаются внутренние секции панели, размеченные изначально. С этой целью в любом углу разметки сверлом делается отверстие, в которое вставляют полотно лобзика. Дальше производятся разрезы по разметкам.

Действие третье. Внутренние края, образовавшиеся после выпиливания проёма, обрабатываются очень тщательно. Для облагораживания полотна могут использоваться:

• рельефный штапик;
• фрезер.

Действие четвертое. Для облагораживания торцовых поверхностей (материал ДСП) используют декоративную термоленту. А для ее приклеивания применяют обычный утюг.

Конструкция раздвижной двери

Действие пятое. Когда вырезы (окна) заполняются фанерными вставками, эти элементы предварительно подгоняют по цвету, используя:

• морилку;
• ламинирование;
• краску.

Новые детали должны соответствовать общему фону.

Действие шестое. Из бруса (размеры сечения бывают разные) также изготавливают дверные полотна. Однако предельные параметры толщины рамы каркаса не могут превышать 3-х см.

А брус, что пойдет на внутренние перемычки каркаса, обычно имеет толщину по размерам рамы или меньшую.

Каркасную дверь из бруса изготавливать более сложно, ведь приходится взаимно скреплять все элементы без малейшей погрешности.

Приступаем к установке

Начинаем монтаж с проема. Нужно замерить высоту по трем местам: левый и правый край, по центру, ширину также замеряем по трем точкам – верх, центр и низ. Если у вас есть пожелание декоративно обрамить проем, необходимо замерить минимум и максимум толщины стен, замеры производятся и по углам тоже, не только по сторонам.

Инструкция:

Демонтаж старого дверного полотна

Первым делом надо избавиться от старой двери. Снимаем мы не только ее саму, но и все, что нам помешает при работе: петли, наличники и, конечно, дверную коробку. Здесь такой момент: если коробка не будет мешать установке нового входа, ее можно оставить, но так получается крайне редко, поэтому лучше сразу избавиться от ненужной детали.

Фот с сайта legkovmeste.ru

Выравнивание стен

Тщательно обрабатываем края, к которым была прикреплена коробка, скорее всего выглядят они неопрятно после монтажа. Наша задача – привести их в порядок и сделать идеально ровными, для этого настоятельно рекомендуем воспользоваться уровнем. Проем должен иметь совершенно четкие размеры и края. Нигде не должно быть лишнего кирпича или торчащего гипсокартона.

Нижняя поверхность проема и пол должны быть друг другу параллельны и абсолютно горизонтальны, погрешность может составлять максимум 5 мм. Отвесом нужно проверить боковые части, и они также могут иметь отклонение не более 5 мм. В идеале стены должны быть ровными, тогда двери будут прилегать плотно.

Фото с сайта stroyday.ru

Установка коробки

Приступаем непосредственно к установке коробки. Выравнивать будем с помощью клинышков, а чтобы отрегулировать пол, эти клинья нужно перемещать или утапливать. Таким образом, относительно пола и стен вы подравняете положение дверного проема

Убедившись, что все стоит ровно, закрепляем шурупами конструкцию – работайте шуруповёртом очень осторожно, малейший сдвиг в сторону может повредить поверхность

Закрепляем верхние направляющие

Когда будет готова дверная коробка, к ней нужно приставить вплотную саму дверь и пометить где она находится по верхнему краю. Далее то же самое делаем только теперь вставляем дверь в проем. Это необходимое действие, ведь пол может быть не идеально ровным – так вы проверяете горизонталь и если все правильно, отмеряйте 70 мм вверх от линии. Это место где мы будет устанавливать рельс, фиксируем тут деревянный брус саморезами.

Фото с сайта www.youtube.com

В нижней поверхности бруса крепим рельс, сначала не слишком плотно. Проверяем ровно ли он установлен и достаточно ли пространства между дверью и стеной, затем закрепляем окончательно.

Собираем каретки и устанавливаем ограничители

Этот этап довольно прост – нужно установить каретки с роликами. Главное учесть, что кончики должны немного выступать за границы отверстий. Каждую вставляем в приготовленный паз рельса и проверяем насколько свободно происходит движение. По краям необходимо установить ограничители так, чтобы амортизаторы из резины были направлены внутрь.

Нижний паз

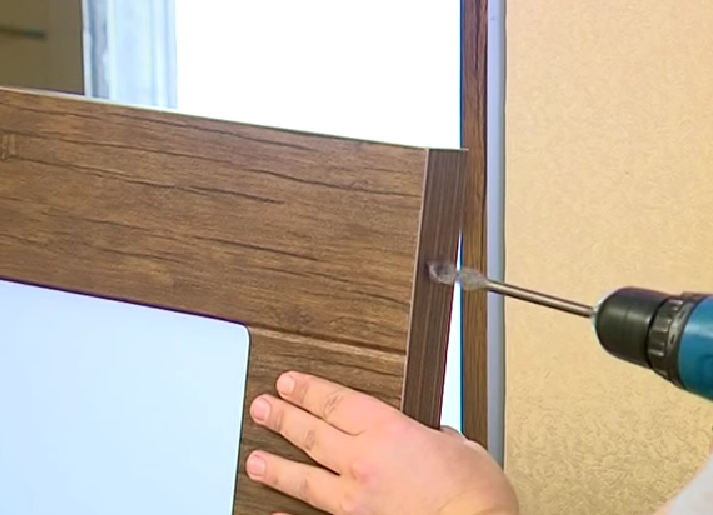

От края створки отступаем 15 мм и просверливаем 2 отверстия, диаметр которых 7 мм, а глубина – 20 мм. Между этими углублениями делаем паз, он будет нужен для нижней направляющей.

Фото с сайта strport.ru

Паз должен быть 18 мм вглубь и на 2-3 мм шире нижней направляющей. Самостоятельно сделать ровное отверстие сложно, поэтому как раз на этом этапе вам пригодится электродрель.

Крепление

К кареткам крепить нужно аккуратно и точно посередине, отступая не меньше двух мм от боков створки

Так же важно учитывать, что круглые вырезы на скобах отвернуты в сторону стены

Устанавливаем полотно

Приставляем дверь к рельсу и соединяем правую каретку с дырочкой на скобе на этой же стороне. Кончик болта вставляем в отверстие крепежа для гайки регулировки. Скобы скрепляем на болтах.
Теперь устанавливаем нижнюю часть, это сделать несложно – нужно только немножко приподнять саму дверь и вставить в углубление.

Нижнюю направляющую саморезами прикручиваем к полу, теперь она закреплена, перепроверьте, ровно ли все установлено и нет ли зазора между дверью и полом. Если ошибки есть – затяните саморезы сильнее.

Итак, раздвижная дверь установлена, для закрепления информации мы советуем просмотреть видео, как установить раздвижные двери своими руками.

Когда работа сделана. можно заняться декором, двери такого типа сами по себе украшают пространство, а если дополнительно добавить определенной стилистики, они станут ярким и стильным пятном.

Как установить раздвижную дверь?

Установка раздвижных дверей может отличаться в зависимости от особенностей конструкции. Монтаж предусматривает следующие этапы:

• подготовка дверного проема;
• крепление направляющих элементов;
• установка полотна;
• врезка ручек.

Чтобы правильно произвести монтаж, необходимо точно следовать инструкции по установке раздвижных дверей.

Подготовка межкомнатного проема

Прежде всего необходимо подготовить проем. Если полотно будет двигаться вдоль стены, следует удалить все выступающие элементы, выровнять поверхность, щели шпатлевать. Полотно должно двигаться без препятствий. Поскольку конструкция не предусматривает лутку, стены штукатурят. Проем должен быть максимально ровным и гладким.

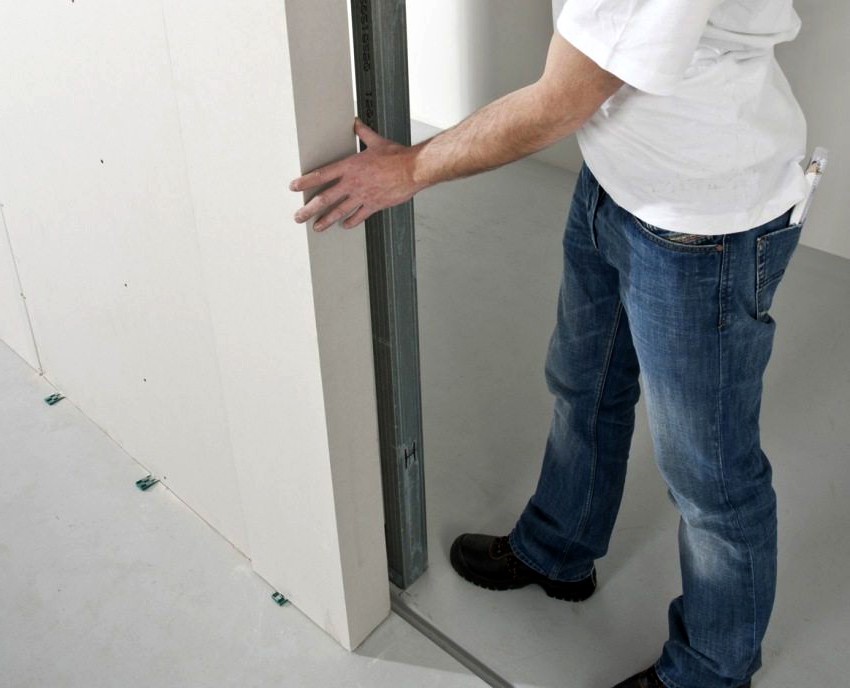

Если планируется установка сдвижной двери внутрь перегородки, следует произвести демонтаж части стены. Для этого увеличивают проем на ширину дверного полотна, а затем монтируют нишу из гипсокартона. Перегородка в стену должна заходить так, чтобы оставалась только небольшая часть полотна, на которой находится ручка.

Монтаж направляющих

Если полотно легкое, его навешивают только на верхнюю направляющую. Если створка из дерева и имеет большой вес, необходима его фиксация в нижних полозьях. Поскольку установка раздвижной двери может производиться на 1 или 2 рельсы, необходимо рассмотреть оба варианта.

Чтобы смонтировать верхнюю направляющую, к проему ставят полотно. Отмеряют положение двери в закрытом и открытом состоянии. От полученной линии отступают вверх 7 см и проводят горизонтальную черту. Она определяет положение бруса, на который крепится рельс.

Брус по длине должен соответствовать направляющей. Его размещают таким образом, чтобы середина приходилась точно над верхним углом проема со стороны открытой двери. Затем осуществляют крепление направляющего профиля.

Верхние полозья фиксируются с помощью саморезов. Затем собирают каретку с роликами и вставляют внутрь направляющих. Необходимо проверить, двигается ли механизм в рельсе свободно. По краям направляющих устанавливают ограничители, чтобы полотно не выскочило из колеи.

Нижний паз делают с помощью фрезерного станка. Он должен быть на 1-2 мм больше направляющего ножа, а глубина равна 18 мм. Если конструкция не предусматривает нижний рельс, то на полу устанавливают флажковый направляющий стопор. Он должен заходить в паз в полотне двери. Его задачей является ограничение движения полотна и исключение поперечных колебаний створки снизу.

Монтаж полотна

Монтаж раздвижных дверей осуществляется после установки всех направляющих. Сначала необходимо поставить крепежные скобы. Их фиксируют с помощью саморезов к верхнему торцу двери, предварительно сделав отверстия при помощи тонкого сверла. Полотно навешивают на верхнюю рельсу, а затем заводят в нижнюю направляющую. Каретки с роликами соединяют со скобами так, чтобы гайка и шайба оказались сверху. Затем крепления затягивают гаечным ключом. После проверки движения по верхней направляющей полотно может быть установлено в нижний паз.

Фурнитуры

Монтаж раздвижных межкомнатных дверей будет неполноценным без установки фурнитуры. Для таких конструкций используют врезные ручки, а также специальные замки. Запорные устройства устанавливают редко, поскольку уровень защиты таких механизмов низкий. Чтобы сделать ручки, понадобятся:

1. линейка и карандаш;
2. фрезерный станок;
3. стамеска и молоток;
4. саморезы и отвертка.

Сначала производят разметку положения ручек. Их размещают на уровне пояса на расстоянии 4-5 см от вертикального края полотна. Ручки прикладывают к двери и обводят карандашом. По размеру делают углубление на толщину фурнитуры фрезерным станком или стамеской. Еще можно использовать дрель со сверлом-коронкой необходимого диаметра. Следует сделать отверстие с нижней и с верхней стороны ручки. Дерево между углублениями удаляется стамеской или фрезером.

Чтобы установить раздвижные двери с врезным замком, необходимо дрелью сделать углубление в торце полотна. В паз монтируют запорный механизм и закрывают специальной планкой. Ручка в данном случае используется не врезная, а скоба. В проеме делают углубление для ответной планки. Если замок навесной, его прикручивают саморезами к полотну двери.

Чтобы в комнату не попадала пыль, к нижнему торцу полотна крепят специальные уплотнители-щетки. Если конструкция перегородки предусматривает 2 створки, дополнительно устанавливаются особые уплотнители на торцах примыкающих полотен.

Подгонки нового дверного полотна

Старый проём остается нетронутым, замене подлежит только дверное полотно. Желательно, чтобы оно соответствовало прежним параметрам, это упростит работу. Со старого (удаленного) полотна снимаются габариты для переноса размеров на новое полотно.

Важно точно подогнать новую дверь под проем

Вот и другой способ подгонки. Новую дверь укладывают на ровную плоскость. Сверху потребуется уложить демонтированное полотно. Используется старое полотно, как образец. По нему выравнивается новое полотно:

• по вертикальному обрезу со стороны установки ручки;
• по верху.

Это можно сделать в случае, если новое полотно шире и выше старого. Карандашом прочерчивают линии, чтобы точно отпилить лишние фрагменты.

Нельзя забывать! Нужно оставлять зазоры по всем сторонам между косяком и полотном:

• снизу — 10-12 мм;
• по прочим сторонам — по 5 мм.

Обрезка дверного полотна по металлической направляющей

Пилу циркулярки выставляют так, чтобы зарез оказался нужной высоты. Обычно это 45 мм. Ровно по разметке производится отпил. Лучше использовать направляющую линейку, если она имеется. Если же ее нет, тогда можно произвести срез циркуляркой и без этого вспомогательного инструмента. Оставляется припуск — 1-2 мм. Он потребуется для чистовой подгонки полотна, используя электрорубанок.

Как устанавливать петли

Полотно удалось подогнать к коробке точно по размеру. Теперь производится разметка мест для крепления петель. Эта работа потребует особо скрупулезного подхода.

Старая дверь укладывается на новое полотно. Оба полотна точно выравниваются относительно друг друга. На торце нового полотна отмечаются участки для установки петель. Они должны располагаться так же, как и на старом полотне.

Сперва разметка производится карандашом, после — строительным ножом, чтобы линии стали четкими. Ведь по ним будет производиться вырубка.

Теперь дверь ставят на торец. Сторона, где станут врезаться петли, должна оказаться сверху. Используя стамеску (долото), следует наметить глубину запланированного паза.

Врезка петель в межкомнатные двери

Устанавливается на линии, что намечены ножом, указанный инструмент. Молотком ударяют сверху по стамеске. Нужно замечать, насколько глубоко входит в древесину режущая грань. Углубление следует производить на 2-4 мм. Зависит от того, насколько металл петель толстый.

Когда углубления окажутся подготовленными, в них устанавливаются петли. Плоскость металлической пластины должна оказаться на том же уровне, что и поверхность торца, то есть металл не должен выступать, иначе выемку придется дорабатывать.

Выборка углублений под дверные петли

Используя тонкие сверла, сквозь уже имеющиеся отверстия в металле просверливаются гнезда для вкручивания саморезов. Затем петли прикручивают к двери достаточно плотно. И наконец, полотно примеряют к проёму дверной коробки.

Способ установки дверной защелки (замка)

После подгонки петель можно начинать установку замка с ручкой.

Замок в новом полотне должен располагаться в том же месте, что и в старой двери. Следует точно отмерить расстояние от высверливаемого отверстия до края двери. Неточность замера может испортить весь облик, так как отверстие тогда придется переносить, и невозможно будет скрыть выступающую дыру без использования шпона или шпаклевки с последующей покраской.

Установить старый замок оказывается намного проще. Для этого достаточно все замеры снять с прежнего полотна.

Врезка пером отверстий для установки замка

На торце двери, в зоне выхода защелки, высверливается отверстие. Используется долотчатое сверло (так называемое перо). На основном полотне для этой цели используют кольцевую пилу нужного диаметра.

Место в интерьере

Двери на роликах производят в самых разных вариантах, что особенно важно в момент создания интерьера. Если дверь монтируется на дверной косяк с наружной стороны комнаты, то в таком случае нужно позаботиться об оформлении дверного проема с противоположной стороны

Модели всех межкомнатных перегородок сохраняют исходную целостность помещения, в котором их устанавливают. Закрытые двери послужат отличным разделителем двух разных жилых зон, но при открытых панелях пространство должно стать единым целым, поэтому этот нюанс стоит учесть в процессе выбора двери и создания интерьера в доме или квартире. К примеру, двери на колесиках могут закрывать рабочую зону, однако при открытых они помогут соединить пространство домовладений воедино, сделав гостиную и кабинет залом для переговоров.

Раздвижные навесные двери удачно монтируются между жилым пространством и нежилым. Например, их можно устанавливать между гостиной и террасой, в проеме между коридором и входом в гостевую комнату. В первом случае логичной будет покупка стеклянных раздвижных дверей. Они отлично пропускают дополнительный свет, расширяют пространство в летнее время при открытии.

Двери раздвижного типа можно использовать и для технических зон. Они прекрасно могут отделить кладовку от остальной площади.

как сделать своими руками (фурнитура, размер проема, монтаж конструкции) » VeryDveri.ru

Самая распространённая дверная конструкция – распашная. Но распространённая, не значит единственная. Существует ещё несколько типов дверей, и среди них – раздвижная. Если вы ездили на поезде или хотя бы электричке, то конечно, сталкивались с таким устройством. Вариантов устройства откатных конструкций множество – отличаются способы раздвигания, материалы створок, виды фурнитуры. Рассмотрим общее устройство, основные разновидности и возможности самостоятельного монтажа раздвигающихся дверей.

Содержание

• Устройство раздвижной двери
• Какие бывают раздвижные двери
• Установка раздвижных дверей
• Установка межкомнатных дверей: видео
• Раздвижные межкомнатные двери: фото

Устройство раздвижной двери

Такой тип дверных конструкций имеет ещё одно название – двери-купе. В интерьере наиболее часто их применяют во встроенных шкафах, которые тоже называют купе.

Внимание! В традиционной японской архитектуре раздвижные двери – обычное явление. Двери-сёдзи используются в жилищах японцев в качестве перегородок, межкомнатных дверей и даже наружных стен.

От распашных они отличаются способом открывания – раздвижные двери сдвигаются в сторону вдоль стены. В некоторых случаях это удобно: нет необходимости оставлять пустое пространство для открывания створки. Хотя, место для раздвижной конструкции всё-таки потребуется, но эту проблему тоже можно решить, устроив место для откатывания дверной створки непосредственно в стене. Такой способ более сложный: потребуется монтаж конструкции, скрывающей в себе створку. Зато в открытом состоянии такая дверь и направляющая для неё не видны.

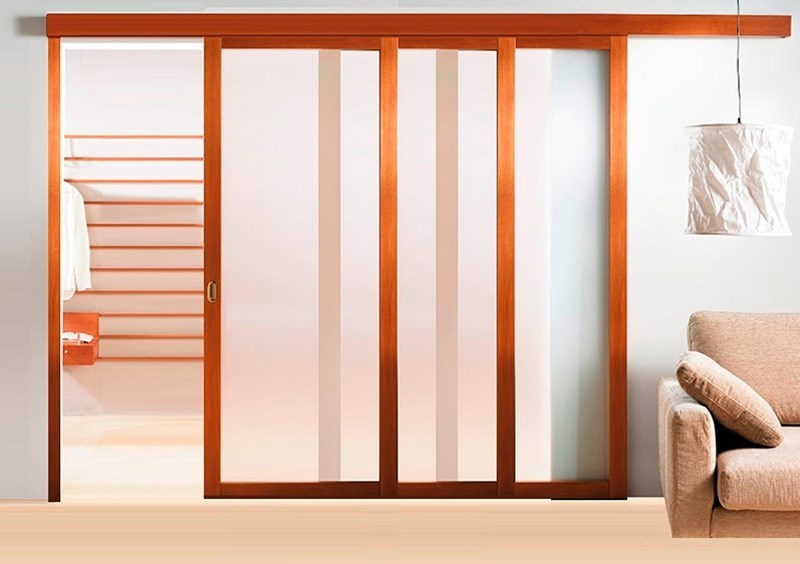

Раздвижные двери купе со вставками из матового стекла

Сдвижная дверь скользит по направляющим на специальных роликах. В зависимости от устройства, направляющих рельсов может быть два – сверху и снизу, или один – сверху. Беспороговые конструкции с верхней направляющей предпочтительнее, потому что в углублении рельса в полу скапливается мусор. Но такие системы более надёжны, особенно для тяжёлых дверных полотен. В зависимости от конструкции используется соответствующая фурнитура. Разным может быть и тип сдвигания дверей.

Используя раздвижные механизмы различных конструкций, можно делать одностворчатые или двустворчатые двери, а также целые системы мобильных перегородок. Использование трансформируемых перегородок позволяет полностью изменить пространство комнаты лёгким движением руки.

Вариантов откатных дверей много, и можно подобрать отвечающий задачам и виду дверей.

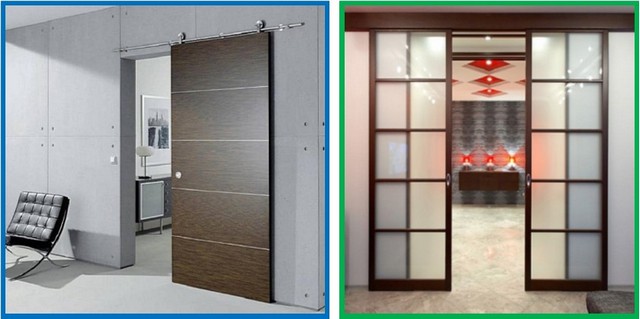

Какие бывают раздвижные двери

Вариантов откатных дверей много, и можно подобрать отвечающий задачам и виду дверей.

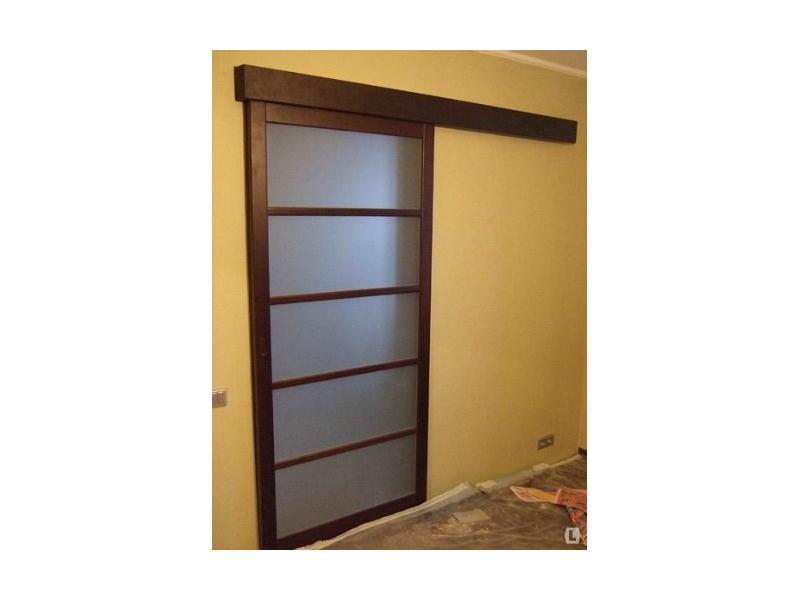

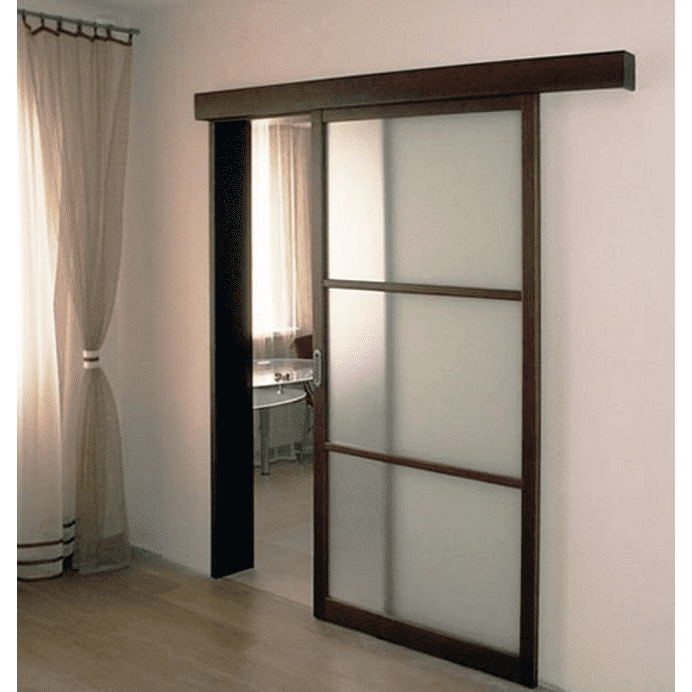

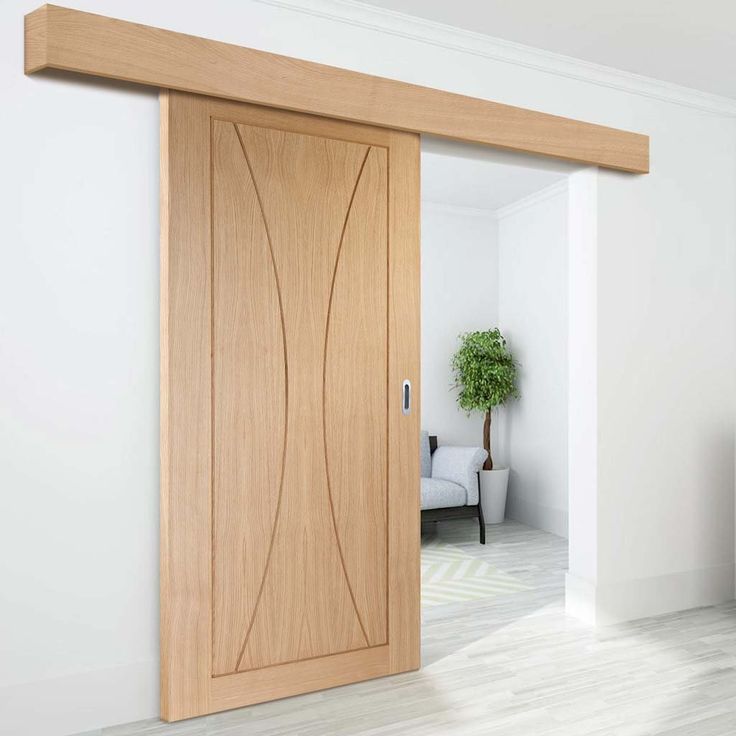

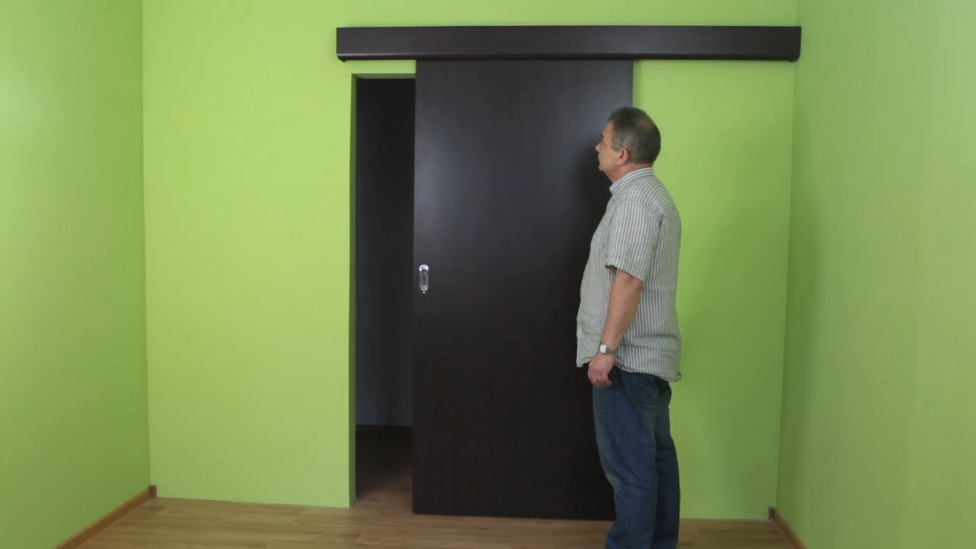

Откатная одностворчатая дверь

Самая простая конструкция – одностворчатая дверь, сдвигающаяся вдоль стены. Смонтировать её можно в готовом интерьере. На стене над проёмом укрепляется направляющая шина. На дверном полотне устанавливаются ролики. Можно установить высокие двери, и направляющий рельс закрепить на потолке.

Откатная одностворчатая дверь

Если используется система с нижней направляющей, то на пол устанавливается нижняя шина. Если направляющая одна, то около стены, в проёме необходимо установить фиксатор, который удерживает створку от возможности отклониться от вертикальной плоскости. В зависимости от вида фурнитуры, фиксатор может быть скрытый или наружный. Наружный представляет собой небольшую скобу, в пазу которой двигается створка. Такие фиксаторы чаще всего используются для дверей из стекла.

Скрытый фиксатор – небольшой флажок, прикреплённый к полу или стене. Створка двери имеет паз, в котором и скользит флажок фиксатора при открывании.

Кроме направляющей шины, нижнего фиксатора и комплекта роликов, подходящих под устройство и вес дверного полотна, в комплект фурнитуры входит стопоры, которые не дадут створке соскочить с рельсы при резком открывании. Они устанавливаются на шине. Шина и механизм роликов может быть закрыта декоративным карнизом, подобным тому, который скрывает механизм для штор. Хотя есть модели, в которых механизмы и рельс имеют декоративный вид, и являются частью дизайна дверей. После монтажа всех элементов механизма раздвижения дверь навешивается на шину, и можно пользоваться.

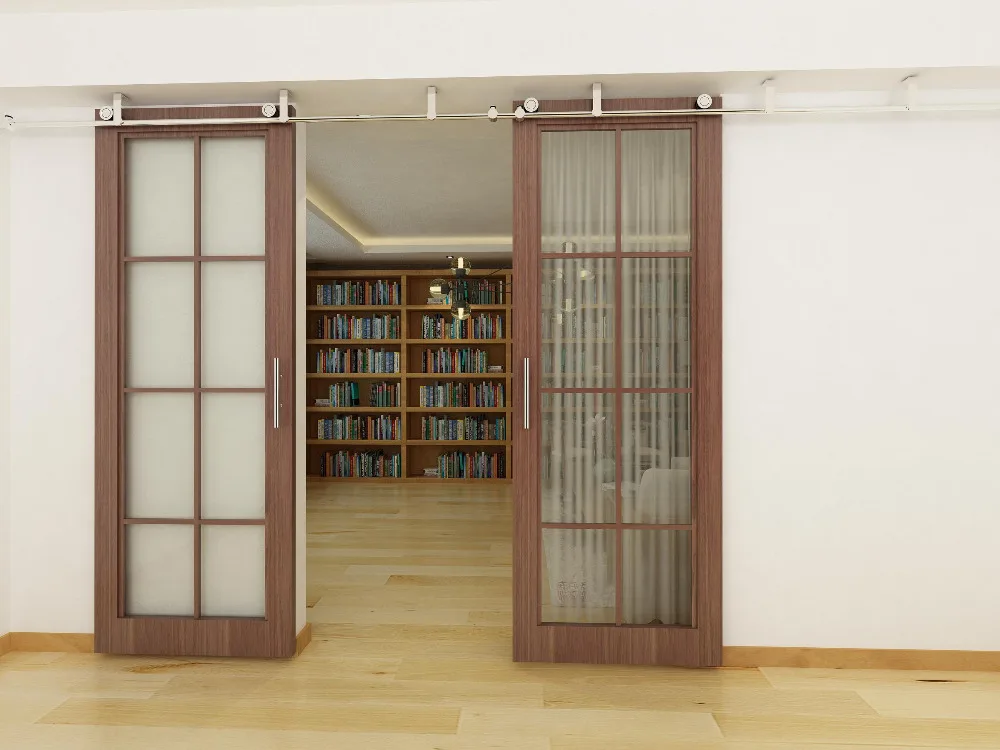

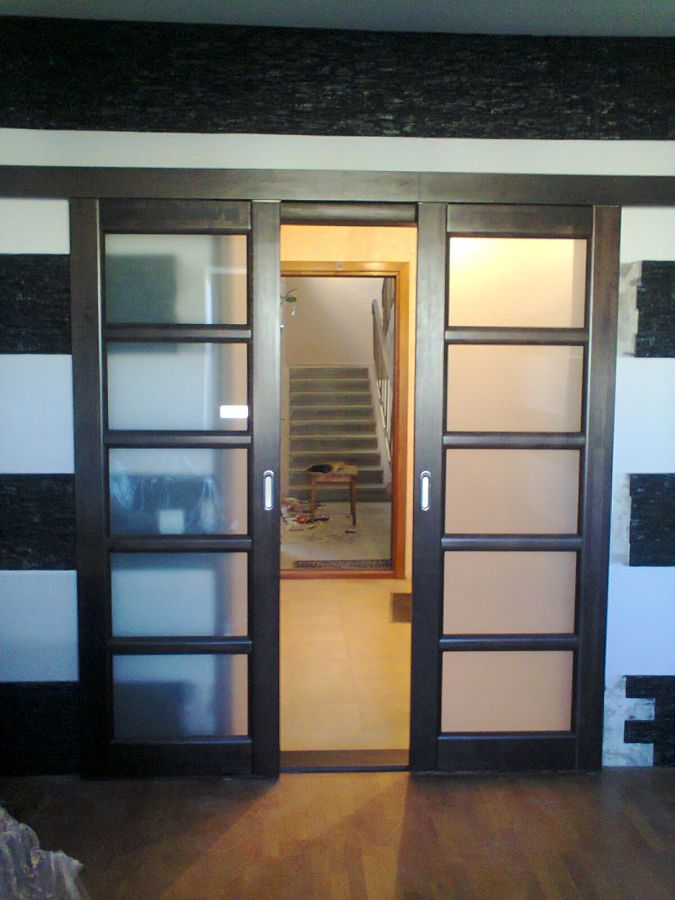

Двустворчатая дверь с симметричным синхронным открыванием

В такой конструкции створки распахиваются в разные стороны одновременно: если вы сдвинете одну из створок, вторая автоматически отъедет на такое же расстояние в противоположную сторону. Такое открывание заложено в механизме, поэтому монтаж конструкции ничем не отличается от простой одностворчатой сдвигающейся двери, только, естественно, стоимость такого комплекта гораздо дороже.

Двустворчатая дверь с симметричным синхронным открыванием

Двустворчатая дверь с синхронным открыванием в одну сторону

Устройство такой двери похоже на вышеописанный вариант – при сдвигании одной створки вторая отъезжает на то же расстояние, только движение происходит в одну сторону. В отличие от предыдущего вида, где обе створки двигаются по одной направляющей, в данном случае, каждая створка скользит по собственному пути, и, в конце концов, одна створка прячется за другой.

Многостворчатая конструкция с «парковкой»

С помощью такой системы можно закрыть широкий проём несколькими створками или сделать мобильные стены. Принцип действия механизма похож на кольцо в трамвайном парке: кроме прямой направляющей, используется ещё дугообразный участок и «стрелка». При открывании створки сначала двигаются по прямому участку направляющей перпендикулярно стене, а затем поворачивают на «стрелке» и занимают место у стены, параллельно ей.

Двери-слайдеры

Механизм открывания такой конструкции используется в дверях автомобилей-минивэнов: створка двери сначала выдвигается вперёд, а затем сдвигается в сторону. Преимущество таких конструкций – в закрытом состоянии створка находится в одной плоскости со стеной. Недостаток – сложность конструкции и высокая стоимость.

Раздвижные встраиваемые двери

Для двери используется специальный пенал, встраиваемый в стену или перегородку. Дверь с такой конструкцией в открытом виде прячется в стену.

Раздвижные встраиваемые двери

Складывающиеся двери

Это не совсем раздвижные двери — они при открывании складываются, как гармошка. Но двери-гармошки имеют похожую фурнитуру: верхний и нижний направляющий рельс, в которых скользят шарниры, закреплённые на верхнем и нижнем торцах створок.

Установка раздвижных дверей

Механизм раздвижных дверей – продуманная конструкция. Её монтаж не представляет особой сложности для того, кто может держать в руках инструмент.

Все элементы механизма раздвижных дверей имеют необходимые отверстия для крепления и, по большей части, собираются по принципу конструктора.

Совет. Если предполагается установка дверей на перегородку из гипсокартона, то в месте монтажа направляющей рельсы необходимо заранее сделать закладные.

Конструкция с пеналом более сложная в монтаже – она устанавливается на этапе строительства межкомнатных перегородок.

Установка межкомнатных дверей: видео

Раздвижные межкомнатные двери: фото

Монтаж раздвижных дверей своими руками. Как установить раздвижные межкомнатные двери своими руками?

Содержание

1. Монтаж раздвижных дверей своими руками. Как установить раздвижные межкомнатные двери своими руками?
   • Монтаж бруса
   • Монтаж направляющей
   • Как собрать раздвижные двери?
   • Монтаж фурнитуры
   • Отделка проёма
2. Как из обычной двери сделать раздвижную. Как установить пенал для двери раздвижного типа
3. Раздвижные двери своими руками чертежи. Механизм для раздвижных дверей
4. Как установить раздвижную дверь в стену. Установка межкомнатной раздвижной двери, которая задвигается в стенную нишу (кассету)
5. Раздвижные двери установка. Монтируем полотно на стену
6. Видео раздвижная дверь из обычной. Дверь купе своими руками.

Монтаж раздвижных дверей своими руками. Как установить раздвижные межкомнатные двери своими руками?

К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.

Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.

До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.

Инструкция по установке раздвижной двери состоит из пунктов:

• монтаж бруса;
• крепление рельса;
• сборка механизма и навешивание полотна;
• установка фурнитуры;
• декоративная отделка проёма.

Монтаж бруса

Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.

Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.

Монтаж направляющей

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.

Если монтаж межкомнатной двери купе предусматривает нижнее крепление , то установку направляющей выполняют тремя способами:

1. В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
2. Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
3. Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.

Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.

Как собрать раздвижные двери?

Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.

На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.

Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.

По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.

Монтаж фурнитуры

Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.

Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.

Отделка проёма

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.

Как из обычной двери сделать раздвижную. Как установить пенал для двери раздвижного типа

Сделать покупку раздвижных межкомнатных дверей, пенал которых готов к монтажу, можно в магазине. Такие виды изделий отличаются массивностью. Они дорого стоят, поэтому самостоятельный монтаж пенала обойдется в 2 раза дешевле.

Правильная установка пенала для раздвижной двери возможна при наличии специальных знаний.

Начинать заниматься монтажом лучше всего с выравнивания пола. Кассета возводится тогда, когда будет решена проблема чистового пола. Здесь необходимо определиться не только с толщиной покрытия пола, но и подложки.

Установка пенала для раздвижной двери – схема

Для выполнения работ потребуется наличие полотна, а также таких принадлежностей, как:

• ручки;
• запирающий механизм;
• наличники, доборы;
• оцинкованный стальной профиль;
• крепеж;
• комплект раздвижного механизма, имеющий направляющую.

Из инструментов потребуются:

• перфоратор;
• шуруповерт;
• строительный уровень;
• карандаш;
• рулетка.

Перед выполнением работ необходимо сделать замеры. При этом должна быть отмерена направляющая нужной длины, соответствующая удвоенной длине полотна. Далее размечаются и разрезаются профили.

Сооружая фальшстену, потребуется выполнить 2 ряда профилей. Если была выполнена накладка из каркаса, то для имеющейся стены собирается 1 ряд материала. Профиль из стали необходимо закрепить на стене, потолке и полу. Ниша двери должна быть шире
полотна на 20 мм. Одновременно глубина ниши обычно составляет 1/2 ширины полотна. Запас при этом должен составлять около 4-8 см.

Поскольку эксплуатация конструкции не должна вызывать гула и вибрации, то при монтаже стоек следует использовать бруски из дерева. Чтобы движение полотна было бесшумным, потребуется при закреплении каркаса к потолку и полу выполнить прослойку из резины или технической пробки. Далее производится установка раздвижного механизма и навешивание дверного полотна.

Зазор между створкой и полом должен оставаться не более 5-6 мм. В этом случае улучшается звукоизоляция двери. Ход полотна следует отрегулировать, чтобы исключить возможность трения створки о дверной каркас. Сделать это необходимо до его обшивки, так как после работы с гипсокартоном уже нельзя будет отрегулировать полотно. Далее каркас двери обшивается гипсокартоном и оштукатуривается, выполняется отделка стен и устанавливаются наличники.

Раздвижные двери своими руками чертежи. Механизм для раздвижных дверей

Раздвижные двери получили свое название благодаря способу открывания, который обеспечивается движением роликов по направляющим. Роликовый механизм и направляющие для раздвижных дверей необходимо подбирать, исходя из вида раздвижной двери, количества створок и материала дверного полотна. Все дело в том, что разные системы имеют различный вес и создают различную нагрузку на конструкцию в целом. Так, если сравнивать одностворчатую раздвижную дверь из МДФ и двухстворчатую стеклянную раздвижную дверь, то вес первой будет намного меньше, и для неё можно подобрать более простой и легкий роликовый механизм.

Также при установке некоторых видов раздвижных дверей (каскадных, гармошкой, купе) необходимо учесть количество роликовых механизмов и правильно подобрать направляющие. Например, для каскадной двери необходимо установить по 2 роликовых механизма для каждого дверного полотна и направляющие с двумя желобами. Особенно важно обратить внимание на тот факт, что для создания дверей-купе и каскадных дверей необходимо обеспечить по одному желобу в направляющих для каждого дверного полотна.

Как уже отмечалось ранее, надежность раздвижных дверей напрямую зависит от роликового механизма и направляющей. Но иногда, как в случае со стеклянной раздвижной дверью, приходится устанавливать две направляющие – одна вверху дверного проема, другая – внизу. Только так можно получить устойчивую и надежную дверь с большой массой дверного полотна.

Как установить раздвижную дверь в стену. Установка межкомнатной раздвижной двери, которая задвигается в стенную нишу (кассету)

Данный вариант установки возможен при наличии ниши в псевдостене, имеющей металлический каркас и сделанной из гипсокартона. Для создания такой ниши необходимо предварительно расширить дверной проем, как минимум, на размер устанавливаемой раздвижной межкомнатной двери, плюс допуск на ее крепление и монтаж. Если вы приобрели межкомнатные двери, имеющие в комплекте поставки специальную кассету, необходимо будет расширить дверной проем и установить в нем имеющуюся кассету, в которую и будет помещаться межкомнатная дверь при движении.

Межкомнатная раздвижная дверь, которая заходит в фальш стену, максимально экономит пространство, но требует дополнительных расходов на установку.

Итак, установить вышеупомянутую раздвижную дверь можно так же, как и дверь, которая двигается вдоль стены, однако здесь есть свои нюансы:

1. После закрепления к деревянному бруску верхней направляющей этот брусок крепится, в данном случае, к кассете или металлическому каркасу псевдостены, который заменяет дверной проем.
2. Далее все манипуляции проводятся аналогично, только в этом случае монтаж направляющих проводится на кассету или металлический каркас псевдостены. Акцент здесь стоит сделать только на конфигурацию и размер дверной ручки: она должна быть таковой, чтобы после установки полотно двери и закрепленная ручка свободно помещались в стенной нише (кассете).

Этот вариант установки межкомнатных дверей, задвигающихся в нишу или кассету, позволяет наиболее эффективно экономить квартирное пространство, однако предполагает предварительные затраты на создание псевдостены из гипсокартона либо покупку более дорогой модификации межкомнатных дверей, имеющих в комплекте поставки вышеупомянутую кассету.

Самостоятельно установить раздвижную дверь под силу даже непрофессионалу при наличии необходимых монтажных инструментов. Здесь следует отметить, что не стоит выбирать дешевые варианты раздвижных дверей, т.к. они отличаются низким качеством комплектующих и недолговечны в использовании. Межкомнатные раздвижные двери не должны быть очень громоздкими, т.к основное требование при эксплуатации такого типа – удобство и простота.

Раздвижная дверь – это интенсивно используемая часть интерьера, поэтому она должна быть выполнена из безопасных, качественных материалов, правильно смонтирована и корректно установлена. Только в этом случае вы будете довольны конечным результатом.

Раздвижные двери установка. Монтируем полотно на стену

Итак, приступим к монтажу полотна, которые закрепляются на стену. Проем необходимо привести в порядок, выровнять и отделать.

Для установки раздвижных дверей необходимо сделать, собрать псевдо-короб и проверить на ровность при помощи отвесов и строительного уровня. Вставить в проем и зафиксировать, при помощи бумаги или деревянных клиньев.

Монтируем раздвижные ролики, первым делом отмечаем на полотне точки крепления сверху и снизу, высверливаем отверстия и прикручиваем держатели для роликов к полотну. Затем вставляем в каждый держатель по 2-а ролика. Устанавливаем на двери ручку. Далее крепим сверху направляющую. Сначала на деревянный брусок подходящего размера, например 40х40 мм. плюс длина направляющей с учетом крепления.

Далее проверяем работу полотна, вставляем двери с роликом в направляющую и проверяем по уровню и смотрим на зазоры.

Потом закрепить этот брус над проемом, и с помощью отвесов вымерить место для второй, которая будет крепиться снизу. Полотно можно убрать с проема. По меткам закрепляем вторую направляющую, в идеале ее крепят вровень с полом, но это делается сразу при ремонте пола.

Так что задумайтесь над этим вариантом, чтобы потом не вскрывать часть пола для утопления нижней направляющей. На рельс находящийся сверху, установить ограничитель хода. Устанавливаем дверь на направляющие, делается это в такой последовательности, сначала  попадаем верхнюю часть, а потом нижнюю. На нижней направляющей крепим ограничитель движения роликов. Если в Вашей конструкции, такая функция как нижние ролики отсутствует, то делаем небольшой паз для ограничителя.

Лучше использовать резиновый или пластиковый ограничитель, который крепиться к полу.

Затем проверяем работу полотна, а именно плавность его хода. Зазор между псевдо-коробкой и проемом запениваем монтажной пеной. Устанавливаем декоративные панели, чтобы скрыть брус, на котором держится направляющая. Установить декоративные заглушки, которые идут в комплекте с Вашим полотном.

Видео раздвижная дверь из обычной. Дверь купе своими руками.

Установка раздвижных межкомнатных дверей. Фурнитура

Раздвижные межкомнатные двери являются идеальным решением для небольших малометражных помещений. Они позволяют существенно экономить пространство, исключают опасность защемление между дверью и косяком, а также служат стильным дополнением к дизайну интерьера.

Содержание

• Раздвижные системы для межкомнатных дверей
• Монтаж
• Фурнитура

Раздвижные системы для межкомнатных дверей

Данные системы представляют собой рамку, ролик и фиксатор, благодаря которым осуществляется скольжение двери относительно стены или иной поверхности.

Раздвижные механизмы могут отличаться по тому, на какой вес они рассчитаны. Среднестатистическая деревянная дверь весит 30 кг, однако стоит иметь в виду, что ее вес может измениться с течением времени, особенно вследствие повышенной влажности. Стандартные механизмы, имеющиеся в продаже, рассчитаны на 80 кг, этого хватает на весь срок эксплуатации.

Направляющей называют ту часть рамочного каркаса, по которой двигается в процессе закрывания ли открывания ролик двери. Эти элементы раздвижной системы отличаются друг от друга толщиной стенки профиля, количеством кронштейнов для крепления и расстоянием от направляющей до края двери.

В раздвижной системе может присутствовать разное количество роликов. Оно определяется размером двери и ее весом. Чаще всего используется от 4 до 6 роликовых механизмов.

При покупке системы необходимо удостовериться в наличии смазки в подшипниках, бесшумности их работы. Роликовый механизм может включать в себя фиксатор, который позволяет оставлять двери в открытом положении под любым углом.

Нижний фиксатор служит заменой порога, он дает возможность двери находиться в закрытом состоянии. Он входит в состав всех современных раздвижных систем.

В данном видео вы наглядно увидите как работает раздвижной механизм, установку раздвижной межкомнатной двери.

Монтаж

Как установить раздвижные межкомнатные двери? При подготовке к монтажу стоит обратить особое внимание на стену, к которой будет крепиться рамка раздвижной системы. Если нет уверенности в прочности этого участка поверхности, имеет смысл укрепить его или заложить туда брус из особо твердых пород дерева. Для самостоятельного монтажа раздвижных дверей необходимо следовать следующей пошаговой инструкции:

1. Отложите на стене высоту двери плюс 7 см. На этом уровне проведите ровную горизонтальную линию. Длина линии должна быть как минимум вдвое больше ширины дверного проема.
2. Над этой линией прикрутите брус таким образом, чтобы один из его концов находился непосредственно над крайней точкой двери в закрытом положении.
3. К нижнему торцу бруса прикрепите направляющие на расстоянии 5-10 мм от стены.
4. В направляющие вставьте роликовый механизм, стопорные заглушки (если таковые имеются).
5. Ролики должны свободно и бесшумно перемещаться вдоль направляющей. Если этого не происходит, необходимо отодвинуть направляющую еще на 1-2 мм от стены.
6. Для нижнего крепежного механизма нужно вырезать паз глубиной 18 мм и шириной на 2 мм большей, чем ширина направляющей. Если половое покрытие не позволяет провести данную операцию можно использовать деревянные рейки в качестве направляющей или П-образный профиль.
7. Установите на дверном проеме строго по центру крепления к кареткам.
8. Навести дверное полотно, отрегулируете зазор между ним и стеной — он не должен превышать 5 мм.
9. Проведите финальное закручивание всех гаек и регулировочных болтов.

Видео монтажа раздвижных межкомнатных дверей.

Фурнитура

При самостоятельном монтаже раздвижных дверей необходимо определиться с покупкой всех необходимых деталей. К декоративным элементам относятся:

• Наличники. Используются для того, чтобы скрыть направляющие, предохранить их от попадания грязи, жидкости, шерсти домашних животных. Наличники не применяются при наличии фальш-стен или встроенных дверей. Изготавливаются из дерева, ПВХ, МДФ.
• Пилястры. Они представляют выступы квадратной или прямоугольной формы на поверхности двери с повторяющимся узором. Для оформления используются узоры в виде бабочек, цветов, листьев и лиан.

Функциональную роль играют:

• Замки. Устанавливаются на раздвижные двери достаточно редко. Конструкция такого замка возможно только врезная с возможностью открыть дверь без ключа только со стороны комнаты.
• Ручки. Используемые ручки имеют вид небольших углублений под пальцы ладони, могут быть округлой, овальной или прямоугольной формы.
• Шляпки. Небольшие элементы, имеющие вид цилиндра. Позволяет двери легче выезжать из стены. Шляпки устанавливаются на торец полотна.

Самостоятельно устанавливать раздвижную систему и фурнитуру стоит только при наличии качественного инструмента и столярных навыков. В противном случае монтаж лучше доверить специалисту.

Установка раздвижных межкомнатных дверей: схема работ

Автор Рома Админ На чтение 6 мин Просмотров 15 Опубликовано 28 октября 2014

Самый распространенный тип межкомнатных дверей – распашные. Однако далеко не в каждой квартире есть достаточно большое свободное пространство, обеспечивающее свободный ход створок. Если в комнате тесно, то лучше поставить раздвижные двери. Такие модели не занимают много места, они долговечны, удобны и безопасны. Однако установка раздвижных межкомнатных дверей –  это довольно сложная задача для мастера, не имеющего опыта, поэтому, прежде чем браться за работу, стоит ознакомиться с инструкциями и посмотреть обучающие видео материалы.

Какими могут быть межкомнатные двери? Чаще всего, используются распашные модели, однако в малогабаритных квартирах они крайне неудобны, поскольку в открытом состоянии створки занимают много места. Отличной альтернативой в этом случае могут стать раздвижные модели. Они удобны, практичны и надежны, правда, стоят они значительно дороже распашных, да и установка такой двери потребует определенного строительного опыта.

Однако, изучив инструкции и посмотрев обучающее видео, справиться с установкой раздвижных дверей вполне можно самостоятельно.

Содержание

1. Что представляет собой раздвижная межкомнатная дверь?
2. Полотно двери
3. Коробка
4. Комплект направляющих
5. Фурнитура
6. Кассета
7. Установка дверей
8. Необходимые инструменты
9. Работы подготовительные
10. Крепления дверей

Содержание статьи

• 1 Что представляет собой раздвижная межкомнатная дверь?
  • 1.1 Полотно двери
  • 1.2 Коробка
  • 1.3 Комплект направляющих
  • 1.4 Фурнитура
  • 1.5 Кассета
• 2 Установка дверей
  • 2.1 Необходимые инструменты
  • 2.2 Работы подготовительные
  • 2.3 Крепления дверей

Что представляет собой раздвижная межкомнатная дверь?

Как и в случае с другими моделями, раздвижные межкомнатные двери представляют собой комплект деталей. В стандартный набор входит:

• Полотно дверное, то есть, то, что мы привыкли называть дверью;
• Коробка дверная;
• Механизм раздвижной двери, представляющий собой комплект направляющих деталей.
• Фурнитура для дверей – ручки и пр.
• Кассета (этот элемент может и не входить в комплект деталей).

Полотно двери

Полотно раздвижной двери может быть, как цельным, так и состоящим из нескольких отдельных деталей.

Совет! В принципе, в качестве полотна раздвижных дверей может быть использовано любое дверное полотно подходящих размеров. Но есть и некоторые исключения. К примеру, полотна, имеющие верхнюю часть в виде арки, не могут быть использованы для создания раздвижных моделей.

Чаще всего, полотна дверей изготавливаются из следующих материалов:

• Полотна, которые собираются из древесноволокнистых или древесностружечных плит и брусков. Сверху полотно оклеивается шпоном. Это самый недорогой вид дверей.
• Полотна из цельного массива дерева. Этот  вариант полотна стоит намного дороже.
• Полотна комбинированные из дерева и стекла.
• Полностью стеклянные двери. Такие двери могут быть прозрачными, тонированными, матовыми, узорчатыми. Они могут иметь окантовки из алюминия или стали.

Коробка

Коробкой называют конструкцию в виде буквы «П», которую устанавливают в дверной проем. Чтобы установленная дверь выглядела красиво, ее комплектуют наличниками – декоративными планками из дерева.

Комплект направляющих

Чтобы раздвижные двери могли двигаться, необходимо использовать специальный механизм. Состоит он из профильных направляющих (рельсов, по которым движется дверь), роликов, ограничителя и стопора.

Совет! Ограничитель и стопор – это важные детали механизма, благодаря которым дверь не выходит за установленные пределы и не слетает с рельсов. Стопор крепится наверху, а ограничитель – внизу.

Механизм раздвижной двери должен подбираться в соответствии с весом коробки. К примеру, для двери массой до 75 килограммов достаточно использовать 2 ролика, если полотно весит 75-125 кг, то нужно использовать не менее 4 роликов.

Фурнитура

Фурнитура, которой комплектуются раздвижные межкомнатные двери,  это, прежде всего, ручки. Они могут быть простыми или дополненными замками.

Кассета

Эта деталь не всегда входит в комплект поставки. Она необходима в том случае, если планируется, что дверь при открывании будет уходить в стену. В этом случае, устанавливается кассета – металлический каркас. Если дверь при открывании будет просто смещаться вдоль стены, то приобретать кассету нет необходимости.

Установка дверей

Перед тем, как приступить к установке раздвижных дверей, стоит определиться, будет ли монтироваться дверь с кассетой или ее полотно будет просто сдвигаться вдоль стены. Первый вариант, безусловно, привлекательнее с эстетической точки зрения, зато второй – более прост в исполнении и обходит дешевле.

Необходимые инструменты

Для выполнения установки дверей, помимо комплекта материалов, потребуется еще небольшой набор инструмента:

• Дверь с электроприводом;
• Набор отверток;
• Набор рожковых ключей;
• Строительный уровень;
• Рулетка.

Работы подготовительные

Перед началом установки нужно будет произвести следующие операции:

• Установить ручки и замки. После того, как полотно будет установлено на место, крепить замки и ручки будет неудобно.

Совет! Комплектуются раздвижные межкомнатные двери только утопленными ручками и замками, так как установка именно таких моделей не будет мешать движению двери.

• Если планируется установка тяжелого дверного полотна, то в нижней его части нужно сделать паз, который будет использован для установки направляющего профиля.

• На этом этапе нужно будет подготовить и дверной проем. Сначала выполняются точные замеры. Затем, если в этом есть необходимость, производится выравнивание стен. Проем должен иметь четко выдержанные размеры, на стенах не должно быть углублений или выступов.
• Затем проводится установка дверной коробки. А если дверь будет убираться внутрь стены, то производится и монтаж кассеты.
• Коробка выравнивается по вертикали и горизонтали, для выравнивания используются клинья. В процессе установки нужно будет постоянно использовать отвес, после выравнивания коробку шурупами крепят к стене.
• Затем устанавливают в щели между стеной и коробкой распорки и заполняют эти щели монтажной пеной.

Крепления дверей

• Установив дверную коробку, производят разметку верхнего и нижнего положения полотна двери. Для этого полотно приставляют к коробке и карандашом ставят метки.
• По самой верхней точке проводится горизонтальная линия. От нее вверх отмеряется 7 см и проводится вторая линия. Эта вторая линия является уровнем расположения бруска, на который будет крепиться верхняя направляющая рельса. Устанавливается и крепится направляющая строго по уровню.

• Далее необходимо установить роликовый механизм к полотну двери. Крепят его, отступив от края 3-5 см. Крепят механизм к полотну шурупами. Аналогично устанавливаются остальные ролики. Их количество определяется весом полотна.
• Следующий этап установки – регулировка двери по высоте. Полотно навешивается на направляющую и производится выравнивание, путем изменения высоты ролика. От пола до нижнего края двери должно быть 5-10 мм.
• Теперь нужно будет проверить работу механизма, если все сделано правильно, то дверь на роликах будет свободно перемещаться. После проведения тестов, следует закрутить стопорные гайки и установить стопор двери.
• Аналогично проводится монтаж нижней направляющей полотна.
• На последнем этапе устанавливаются декоративные наличники и порожек.

Итак, установка раздвижных дверей – задача непростая, требующая определенного опыта монтажных работ. Подробные видео инструкции помогут выполнить установку дверей без ошибок и недочетов.

Post Views: 18

Высококачественные раздвижные, складные и распашные двери

ПОЗНАКОМЬТЕСЬ С LaCANTINA INTERACTIVE

Посмотреть наши интерактивные видео

ПОСМОТРЕТЬ ВИДЕО LaCANTINA LIFE

ПРИСОЕДИНЯЙТЕСЬ К ЗАЯВКАМ: 2022 BEST OF LACANTINA

Отправьте свой проект

НАГРАЖДЕН ЛУЧШИМ ОТ HOUZZ 2022

НОВЫЙ АКЦЕНТ ДЛЯ ОТКРЫТЫХ ПРОСТРАНСТВ

Читать статью

Пред. Следующий

ЖИТЬ ЛАКАНТИНА ЖИЗНЬ

Компания LaCantina является пионером в разработке и производстве дверных систем с большим открыванием. Наше внимание к разработке и совершенствованию этих продуктов привело к созданию самого инновационного и полного ассортимента складных, раздвижных и распашных дверей, доступных для улучшения жизни в помещении на открытом воздухе.

Новости

Проекты

Блог

Видео

Прием заявок на участие в пятом ежегодном конкурсе Best of LaCantina

LaCantina приглашает всех архитекторов, дизайнеров интерьеров, строителей домов, девелоперов, архитекторов интерьеров и архитекторов жилых домов представить свои проекты на конкурс дизайна Best of LaCantina 2022 года.

Подробнее

The New American Remodel 2022

Высококлассная реконструкция жилого дома с двумя целями: сохранение истории и создание тепловых характеристик, чтобы конкурировать с лучшими новостройками.

Посмотреть проект

Инновационные пространства:

Мы требуем от наших домов больше, чем когда-либо прежде, и находим удивительную гибкость. Вот как.

Подробнее

LaCantina запускает серию видеороликов по установке

Следите за телеведущим и лицензированным подрядчиком Джошем Темплом и генеральным директором LaCantina Ли Моэном, которые проведут вас через обширную серию видеороликов о том, как установить складные системы LaCantina,
Multi Slide и экранные системы.

Просмотреть все видео

@lacantinadoors

Подписаться на LaCantina

Как установить межкомнатную дверь [ВИДЕО]

Как установить межкомнатную дверь

Замена внутренних дверей может украсить комнату лучше, чем свежий слой краски. Если вы хотите заменить существующие двери в помещении, чтобы они соответствовали текущему или даже новому дизайну интерьера, у нас есть все, что вам нужно знать, чтобы успешно завершить процесс снятия и установки двери.

И обязательно ознакомьтесь с нашими советами обо всем, что вам следует знать о двери перед покупкой, или укажите дверь внизу этой страницы.

Необходимые инструменты

Прежде чем приступить к любому проекту, важно иметь под рукой все инструменты, необходимые для выполнения задачи. Нет ничего хуже, чем с энтузиазмом начать проект только для того, чтобы бежать в местный хозяйственный магазин за гвоздями.

Мы составили полный список инструментов, которые вам понадобятся для снятия и установки межкомнатной двери.

• Защитное снаряжение
• Уровень
• Долото
• Молоток
• Винты
• Наполнитель для дерева
• Наждачная бумага
• Универсальный нож

• Химс
• Гвоздильный пистолет
• Шпатель
• Сабельная пила
• Дрель
• Пистолет для герметика
• Отвертка

Как снять и установить межкомнатную дверь

В видео ниже знаменитый дизайнер Аманда Форрест показывает, как превратить такую ​​функциональную деталь, как межкомнатная дверь, в возможность добавить света и освежить стиль вашего дома. Аманда с помощью подрядчика Джеффа Хобсона из Hobson Woodworks Inc. покажет вам простые шаги по снятию и замене предварительно навешенной межкомнатной двери, чтобы обновить любую комнату в вашем доме.

Важные вопросы, на которые следует ответить, прежде чем купить или указать дверь

Выбор правильной внутренней двери для помещения требует тщательного рассмотрения. Несколько факторов дизайна помещения, высота потолка, тип напольного покрытия и многое другое будут влиять на размер, форму и внешний вид двери, которая вам нужна. Прежде чем купить или указать двери для своего следующего проекта, убедитесь, что вы знаете ответы на эти важные вопросы.

Ниже мы выделили несколько самых популярных вопросов, но всего есть 10 вопросов, на которые вы должны ответить, прежде чем принимать решение. Вы можете скачать все 10 вопросов и пояснить, почему они так важны, внизу этой страницы.

Какая еще внутренняя отделка есть в помещении?

Прежде чем принимать решение о высоте двери, важно выяснить, какие виды материалов внутренней отделки будут использоваться в помещении. Архитрав и карниз могут повлиять на то, как дверь вписывается в раму, и вы можете получить дверь, которая слишком высока для проема. читать дальше…

В соответствии с передовой практикой в ​​области дизайна интерьера расстояние между молдингом короны и наличниками должно быть не менее 6 дюймов, но мы видели несколько прекрасных примеров нарушения этого правила, так что не беспокойтесь слишком сильно. если вы не можете разместить молдинг короны и наличники, которые вам нужны, с достаточным пространством.

Кроме того, внешний вид вашей двери должен соответствовать внешнему виду наличника и любого другого изделия внутренней отделки в помещении. Если вы ищете двери и отделку, которые хорошо сочетаются друг с другом, коллекции отделки Metrie предлагают несколько различных видов внутренней отделки, каждая из которых имеет двери, соответствующие стилю и потребностям любого помещения.

Перед тем, как выбрать высоту вашей двери, ознакомьтесь с нашим списком возможных вариантов внутренней отделки, который можно включить ниже, чтобы узнать, нужно ли регулировать высоту вашей двери для их размещения: 9№ 0003

• Молдинг: молдинг, расширяющийся от стен к потолку и создающий более плавный переход от стены к потолку.
• Обшивка: тип отделки, которая проходит по периметру двери (и окон) и закрывает зазор между гипсокартоном и дверной рамой, придавая чистый, законченный вид. Корпус обычно толще плинтусов.
• Форма для панелей: этот тип молдингов используется для создания эффекта приподнятых панелей на стенах.
• Наличник: декоративная накладка по верхнему краю двери, также известная как перемычка, которая проходит за вертикальную накладку (накладку) по бокам двери. читать меньше

Какова общая схема дизайна или ощущение пространства?

Тема интерьера играет важную роль в выборе правильного типа двери для помещения. Стили межкомнатных дверей могут сделать небольшие комнаты более просторными, а большие – теплыми и уютными.

Ваш клиент может захотеть создать интерьер в деревенском стиле с изображениями лошадей на стенах, деревянными панелями, мебелью из сыромятной кожи и деревенскими столами. Для этого типа темы дизайна дверь сарая в стиле кантри, которая скользит по направляющей, может завершить дизайн и соответствовать пространству. В то время как стандартная сплошная дверь в таком пространстве может упустить возможность завершить внешний вид комнаты. подробнее…

При выборе межкомнатной двери нужно учитывать все элементы дизайна помещения. Затем выберите дверь, которая соответствует и дополняет эти элементы. Тема дизайна может исходить откуда угодно, от самой архитектуры здания, такой как стены и изделия из дерева, или от предмета разговора в пространстве, такого как дизайн ковра или мебели, мотивы на картине или даже мастерство, использованное для создания. осветительная арматура.

Главное, не стоит недооценивать эффектность красиво оформленной двери и упускать возможность перенести внешний вид комнаты сверху донизу. читать меньше

Нужно ли стекло и какое?

Добавление стекла к межкомнатным дверям — отличный способ сохранить стиль дизайна в доме и внести разнообразие в стиль дверей.

Для межкомнатных дверей обычно используются два типа стеклянных вставок: непрозрачные и прозрачные стекла. Вы можете спроектировать пространство, используя прозрачные межкомнатные двери, чтобы сделать небольшие комнаты больше, а также привлечь больше света в тусклые помещения. читать дальше…

Непрозрачные стеклянные вставки распространены на дверях, где вы хотите, чтобы свет все еще проходил через них, но вы хотите уединения. Часто вы увидите непрозрачное стекло на дверях кладовых, дверях шкафов и дверях офисов. Кроме того, стеклянные двери также могут предложить уникальную функциональность пространству. читать меньше

БОНУСНЫЙ КОНТЕНТ!

Получите мгновенный доступ к полному списку из 10 важных вопросов, на которые необходимо ответить перед покупкой или выбором двери.

Выбираете правильную дверь?

Загрузите наше бесплатное руководство: 10 вопросов, на которые нужно ответить перед покупкой или выбором двери

Подпишитесь на нашу ежемесячную электронную рассылку, чтобы получить доступ к полному списку.

Вы можете отказаться от подписки в любое время.

METRIE
3500 1055 Dunsmuir St, Box 49100 Vancouver, BC V7X1h4

Политика конфиденциальности | [email protected]

Пошаговое руководство по установке раздвижных стеклянных дверей

Установка раздвижных стеклянных дверей — отличный способ впустить естественный свет и увеличить пространство. Раздвижные стеклянные двери лежат на направляющей, и одна дверь скользит мимо другой. Вы можете установить раздвижные стеклянные двери в своем доме, если у вас есть подходящее оборудование и простое руководство.

Материалы и инструменты, необходимые для установки раздвижной стеклянной двери

• Отвертка
• Сверла и сверла
• Рулетка
• Силикон
• Гвозди
• Прокладки
• Стеклянная раздвижная дверь и комплект рамы

1. Шаг первый – подготовка.

Лучше всего иметь под рукой все необходимые инструменты и материалы. Вы кладете на пол большой брезент или картон, чтобы защитить его от царапин и упростить уборку.

2. Шаг второй — нанесите силикон.

Второй шаг — нанести клей на деревянную поверхность рядом с дверным косяком. Убедитесь, что вы нанесли достаточное количество силикона на пиломатериалы.

3. Шаг третий – установите раздвижные стеклянные двери.

Возьмите блок раздвижной стеклянной двери и закрепите его на месте. Желательно попросить помощи на этом шаге, так как он может быть тяжелым, и вы не хотите разбить стекло.

4. Шаг четвертый – вставьте прокладки.

Затем установите прокладки, чтобы ворота были ровными, а направляющая оставалась ровной.

5. Шаг пятый – закрепите дверь винтами.

Убедитесь, что дверца стоит ровно и находится в правильном положении, прежде чем прикручивать ее винтами. Вам, вероятно, понадобится кто-то, кто будет держать дверь на месте, пока вы ее закрепляете.

6. Шаг шестой – обрежьте прокладки и установите оборудование

Последним этапом установки является отрезание удлиненных прокладок и установка оборудования.

Вуаля! Вы можете убрать беспорядок и наслаждаться своей новой раздвижной стеклянной дверью.

Преимущества установки раздвижных стеклянных дверей

1. Раздвижные стеклянные двери обеспечивают оптимальное использование пространства

Раздвижные двери занимают меньше места, чем распашные, и позволяют максимально использовать имеющееся пространство. Панели раздвижных дверей не требуют дополнительной площади для открывания, что повышает доступность и позволяет персонализировать проходы. Стеклянные двери гибки и позволят вам разделить или объединить зоны по мере необходимости.

1. Стеклянные раздвижные двери делают пространство светлее.

Внутренние стеклянные двери обеспечивают максимальное проникновение естественного света в каждый уголок. Межкомнатные безрамные раздвижные стеклянные двери помогут сделать ваш дом светлее, чем при использовании деревянных дверей. Кроме того, стеклянные перегородки позволяют разделить пространство и создать менее закрытые зоны, делая комнату более светлой.

1. Стеклянные раздвижные двери облегчают доступ.

Стеклянные раздвижные двери легче открывать, чем распашные, что повышает доступность. Раздвижные системы, обеспечивающие большие проходы, самооткрывающиеся и самозакрывающиеся механизмы улучшают доступность и приветствуют гостей.

1. Стеклянные двери элегантны и стильны.

Стеклянные раздвижные двери элегантны и произведут хорошее впечатление на ваших гостей. Их современный дизайн универсален, и вы можете включить их в любой стиль.

1. Стеклянные двери имеют дополнительные функции безопасности.

Безопасность вашего дома превыше всего. Любая дополнительная функция безопасности помогает. Стеклянные раздвижные двери изготавливаются по индивидуальному заказу с прокладками, алюминиевыми уплотнениями и неподвижными створками, скрепленными вместе. Вы можете получить дополнительный запирающий механизм с крючком, который делает створку более надежной. Инженерные плиты также обеспечат дополнительную устойчивость.

Вы можете получить усиленное или закаленное стекло до шести раз прочнее обычного стекла, поэтому его нельзя быстро разбить. Он также не разбивается на мелкие осколки при разбивании, что делает его более безопасным для использования в офисах.

Многослойные стеклянные двери имеют дополнительный слой армирования, что затрудняет их разбивание. Двери из пуленепробиваемого стекла не дуют легко и устойчивы к силе.

Свяжитесь с нами по адресу Glassupply.com, и мы предоставим вам высококачественное безопасное стекло, достаточно прочное, чтобы обеспечить безопасность вашего дома и близких. Мы изготовим ламинированное, закаленное и ударопрочное стекло для ваших дверей и окон.

1. Раздвижные двери из закаленного стекла со звукоизоляцией и контролем температуры

Закаленное стекло помогает уменьшить внешний шум и контролировать внутреннюю температуру. Использование раздвижных дверей из закаленного стекла поможет вам использовать минимум энергии для поддержания внутренней температуры. Вы можете установить композитные прокладки на раздвижные стеклянные двери, чтобы контролировать внутреннюю температуру и не допускать посторонних шумов.

1. Наслаждайтесь беспрепятственным видом благодаря стеклянным дверям.

Благодаря раздвижным стеклянным дверям вы можете наслаждаться видами за пределами своего дома. Если вы хотите большей осторожности, узорчатые стеклянные двери обеспечат вам уединение, сохраняя при этом видимость.

Свяжитесь с нами по адресу Glassupply.com, чтобы узнать обо всех ваших потребностях в стеклянных проектах «сделай сам». Мы предлагаем инновационную онлайн-систему программного обеспечения, руководства по установке своими руками, видеоролики и онлайн-поддержку по телефону, чтобы помочь вам получить безупречный конечный продукт за полцены. Мы используем усиленное закаленное стекло, что делает наши двери прочными и гарантированно оправдывает ваши деньги.

На Glassupply.com мы стремимся поставлять стекло и фурнитуру высочайшего качества, которые превосходят ожидания наших клиентов. У нас есть различные типы и размеры рамных и безрамных стеклянных дверей, и вы также можете выбрать прозрачное, матовое или узорчатое стекло из нашего обширного ассортимента.

Как установить карманную дверную раму

Системы карманных дверей JB Kind проще в установке, чем у большинства альтернативных брендов на рынке, они устанавливаются быстро и в два раза быстрее. Поставляемая в предварительно собранном виде кассетная конструкция не представляет собой сложного формата комплекта, поэтому карманную раму можно установить всего за несколько шагов!

Как установить двойную дверную систему – видео

В этом пошаговом видео-руководстве показано, как мы установили двойную дверную раму в нашем выставочном зале дверей

Дополнительные преимущества системы карманных дверей JB Kind включают защитную пластину, которая закрывает полость кармана во время установки, защищая ее от пыли и грязи, которые неизбежны в строительной среде. Кроме того, дверь можно установить после завершения всех работ по установке и отделке, избегая возможных повреждений. Это также означает, что в будущем у вас будет возможность изменить выбор дверей без каких-либо структурных изменений стены.

Перейдите по ссылке, чтобы получить дополнительную информацию о наших системах карманных дверей, аксессуарах для карманных дверей и полезном пошаговом руководстве по заказу системы карманных дверей.

Вам понадобится:

• Предварительно собравшаяся структура кассеты

Инструменты:

• Спир. места для распаковки системы.

  Найдите время, чтобы прочитать инструкции и ознакомиться с составными частями. Сдвиньте защитную пластину (6), удалите упаковки с креплениями и замените их.

  Есть ряд инструментов, которые помогут вам собрать систему, в том числе спиртовой уровень, молоток и дрель. Пожалуйста, не забудьте надеть перчатки, так как некоторые детали могут быть острыми.

  Шаг 2: Сборка карманной системы

  Возьмите алюминиевую направляющую (2) и закрепите на U-образных кронштейнах (1). Позже эти скобы будут закреплены на деревянной головке шпильки. Затем направляющая жатки (2) вставляется в верхнюю часть карманной кассеты (5). Убедитесь, что кассета находится под прямым углом к ​​направляющей, а все выступы находятся в канавках.

  Теперь металлический косяк (3) должен быть прикреплен к верхней части направляющей (2).

  Теперь поместите две распорки (4) между защитной пластиной (6), закрепленной на кассете, и металлическим косяком (3). Концы каждого стержня загибают на 90 градусов и вставляют в пазы. Эти распорки предназначены для сохранения прямоугольности конструкции во время установки.

  При установке двустворчатых дверей:

  Вам потребуется комплект для переоборудования двухстворчатых дверей с двумя одностворчатыми дверями. Металлические косяки (3) не требуются, их можно выбросить. Поставляемая двойная верхняя направляющая фиксируется между двумя одинарными системами. Также предусмотрены двойные распорки, чтобы сохранить конструкцию прямоугольной.

  Шаг 3: Крепление карманной системы к полой стене и стойке

  Убедитесь, что все ровно, и при необходимости используйте уплотнители. Винты фиксируются через шпильку в карманную кассету, чтобы закрепить ее на месте. Когда вы будете довольны тем, что система является квадратной и вертикальной, вы можете удалить распорные стержни.

  Убедитесь, что траверса абсолютно квадратная, и привинтите ее к U-образным скобам, при необходимости можно использовать уплотнители.

  Шаг 4. Монтаж гипсокартона

  Гипсокартон (7) можно прикрепить непосредственно к горизонтальным перекладинам на кассете с помощью прилагаемых саморезов. Отделка может быть завершена до установки дверей.

  Этап 5: Подготовка дверцы

  Чтобы предотвратить попадание мусора внутрь полости кармана, во время установки она защищена накладкой. Когда вы будете готовы установить двери, эту пластину можно снять. Аксессуары для дверной фурнитуры хранятся внутри, но вы могли снять их на шаге 1.

  Дверь имеет две колесные тележки, которые перемещаются внутри жатки. Вставьте болты в каретки. Эти болты вставляются в две металлические пластины, закрепленные сверху каждой двери.

  Чтобы двери не хлопали при открывании, установите резиновые амортизаторы на заднюю кромку дверей.

  Вам нужно будет вырезать канавку 20 мм на 6 мм в нижнем крае двери, чтобы она вошла в напольную направляющую. Собственная столярная мастерская JB Kind может предварительно отшлифовать ваши двери перед доставкой за небольшую дополнительную плату.

  На этом этапе мы рекомендуем установить дверные скобяные изделия, так как это будет очень сложно сделать на месте.

  Шаг 6: Установка двери

  Теперь дверь готова к установке.

  Сначала привинтите напольные направляющие к кассете, затем поднимите дверь на место. Это может помочь разместить дверь на пакеры. Вставьте болты в пластины и отрегулируйте по мере необходимости, чтобы выровнять дверь.

  Теперь дверца должна плавно входить и выходить из кассеты.

  Шаг 7. Установка комплекта аксессуаров для дерева

  Наборы аксессуаров для дерева доступны в исполнении из дуба или с белой грунтовкой и должны быть установлены после завершения всех работ.

  Возьмите формы для крышек и вставьте щеточные уплотнения, затем обрежьте до необходимого размера. Мы предлагаем фиксацию на месте с помощью силикона.

  Деревянный косяк имеет резиновые уплотнители, которые необходимо вставить и, наряду с крышками головок, также необходимо обрезать по размеру, а затем либо привинтить, либо приклеить на место. Мы предлагаем привинтить (а не приклеить) по крайней мере один из коллекторов на место, чтобы избежать повреждений в случае, если вам когда-нибудь понадобится снять дверь для ремонтных работ.

  Нажмите здесь, чтобы просмотреть наши раздвижные двери

  ---

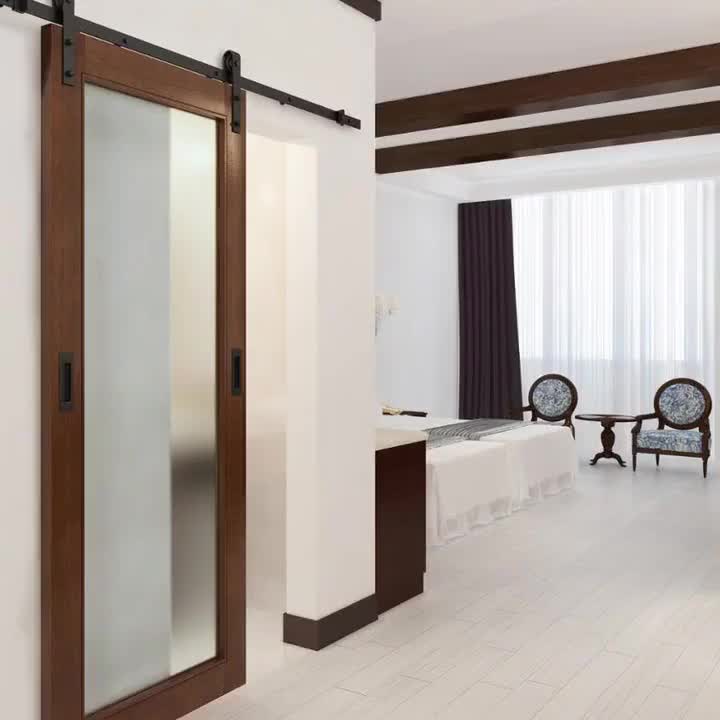

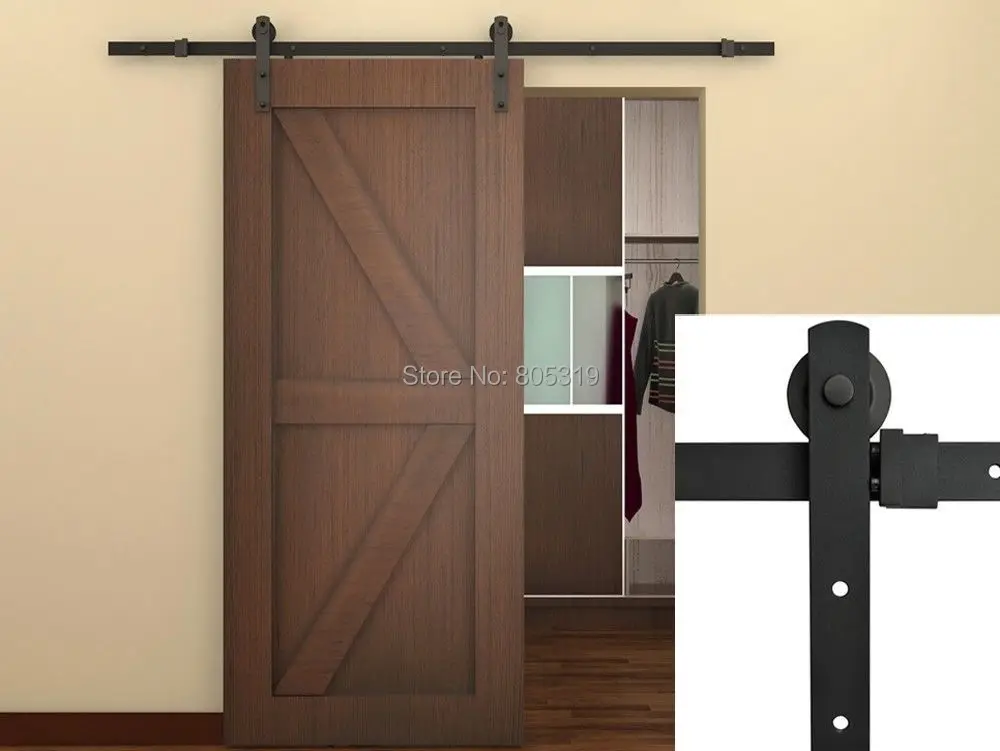

  Как установить раздвижную дверь сарая

  Раздвижные двери больше не предназначены только для амбаров. Когда для традиционной распашной двери недостаточно места или когда карманная дверь не является хорошим вариантом, вы можете рассмотреть стильный внутренний слайдер. В этой статье пишущий редактор Гэри М. Кац описывает установку фурнитуры и двери для этого проекта.

  Просмотрите полный текст статьи в формате PDF ниже, чтобы увидеть эти и другие инструкции.

  Для начала определите место обшивки и смонтируйте направляющую, которая крепится одним из трех способов: к сплошному 2х блокированию за готовой стеной; к отрезку сплошного штока, прикрепленного к готовой стене; или к стойкам стены, при этом направляющая монтируется непосредственно на готовую стену. Затем установите стойки, которые отделяют дверь от стены, чтобы она могла скользить, не задев кожух. Затем установите нижнюю направляющую, которая предотвращает раскачивание двери на направляющей и облегчает ее снятие. Когда дорожка установлена, пришло время установить дверь.

  Если дверь устанавливается в строящемся помещении, обязательно учитывайте высоту чистового пола, если он еще не установлен. Обрезав дверь по размеру, установите ролики на верхнюю часть двери, затем сделайте паз в нижней части для напольной направляющей. Затем вы можете закончить работу, установив дверь и прикрепив кожух. Эта статья включает список источников оборудования для раздвижных дверей.

  Я устанавливал сотни межкомнатных дверей-карманов — от готовых вариантов с полым сердечником до нестандартных деревянных дверей высотой 10 футов, — но они всегда вызывали у меня некоторое беспокойство. Моя самая большая проблема в том, что оборудование недоступно для ремонта. Мне не нравится мысль о том, что придется рвать стены, чтобы заменить изношенный каток или сломанную гусеницу.

  Когда мне понадобилась компактная дверь в подсобное помещение в моем новом магазине, я выбрал раздвижную дверь в стиле амбара с открытой направляющей. Как и карманные двери, раздвижные двери прекрасно работают в труднодоступных местах. Однако, в отличие от карманных дверей, раздвижные двери имеют открытую фурнитуру, поэтому их легко починить, если что-то сломается.

  Фурнитура для дверей сарая доступна из нескольких источников и в различных стилях.

  Выбор стиля и отделки — это только первый шаг к получению подходящего оборудования. Также необходимо знать размеры двери, толщину косяка, ширину и толщину наличника. Также нужно знать, нужно ли сверлить дверной проем. Вы должны решить все эти вопросы, прежде чем заказывать оборудование.

  Установка направляющей

  Когда приходит время повесить дверь сарая, наиболее важным фактором является установка направляющей в правильном месте. Сначала устанавливаю косяки, чтобы можно было установить расположение обшивки. Расположение кожуха определяет, где монтировать гусеницу.

  Поскольку для раздвижных дверей не требуется стопор на косяках, косяки изготавливаются из грунтованного 1 шт. Важно, чтобы ножки косяка были отвесными, а головной косяк — на уровне. Это гарантирует, что обсадная труба также будет вертикальной и ровной. Если кожух не прямой, край двери не будет совпадать с кожухом, когда дверь закрыта, что будет выглядеть ужасно.

  После того, как косяки установлены, я раскладываю боковую обшивку на стене, используя обрезки обшивки. Я поставил еще одну отметку 1/2 дюйма за кожухом, которая соответствует длине гусеницы. Я также выкладываю кожух головки высотой 5 -1/2 дюйма и наношу еще одну отметку 1/4 дюйма над кожухом, которая соответствует нижней части гусеницы. Метки показывают, куда поставить гусеницу, но мне еще нужно отметить монтажные отверстия гусеницы.

  Чтобы сделать разметку отверстий проще и точнее, я устанавливаю временную рейку, которая совпадает с нижней частью гусеницы. Поместив дорожку поверх гроссбуха и совместив концы с отметками, которые я сделал ранее, я отмечаю места для винтов. Я снимаю гусеницу и просверливаю направляющие отверстия с помощью 5⁄16 -дюйм. крутить бит. Располагаю шайбы и стойки, как описано в инструкции, а затем закрепляю направляющую, начиная с центрального винта.

  Вырезать дверь

  После того, как направляющая установлена ​​на стене, я обращаю внимание на дверь. Как и большинство нестандартных дверей, здесь дверь была сделана немного выше, чтобы ее можно было обрезать по размеру.

  Мой первый шаг — временно приподнять дверь в проеме. Чтобы нижняя направляющая работала, дверь должна быть 1⁄2 дюйма над чистым полом. Я прокладываю его на эту величину, добавляя дополнительную тонкую прокладку, если необходимо, чтобы сделать дверь вертикально, прежде чем делать разметку. Лучше дважды обрезать дверь, чем сделать ее слишком короткой.

  Черновой пол OSB на фотографиях — это готовый пол моей мастерской, но если вы еще не уложили чистовой пол под дверью, перед разметкой и резкой вам нужно будет подогнать дверь на толщину готового пола. Эта дверь сделана из пихты Дугласа, красивой, но щербатой, поэтому я сглаживаю края шлифовальным бруском. Не используйте свободный кусок наждачной бумаги, иначе вы можете отправить длинную занозу в ладонь, урок, который я однажды усвоил на собственном горьком опыте.

  Установка роликов

  Выровняв дверь по отвесным отметкам на кожухе, которые я сделал ранее, я удостоверяюсь, что монтажные кронштейны роликов параллельны краю двери и как можно ближе к центру стоек. . Затем карандашом отмечаю места для направляющих отверстий и возвращаю дверь на стол, где устанавливаю ролики и делаю канавку в нижней части для напольной направляющей.

  Установка напольной направляющей и корпуса

  Когда дверь находится на направляющей, я отмечаю положение напольной направляющей, а затем отодвигаю напольную направляющую от стены так, чтобы она совпадала с направляющей сверху.

  Направляющая расположена таким образом, что один из двух ее винтов доступен, когда дверца полностью открыта, а другой доступен, когда дверца полностью закрыта. Это позволяет устанавливать и снимать направляющую с дверью на месте. Это также облегчает демонтаж двери для покраски или замены изношенной фурнитуры.

  Завершающим этапом является установка корпуса. Сначала я использую 18-ga. гвоздодер для крепления кожухов к косякам. После того, как я убедился, что фуги выглядят хорошо, а соединения затянуты, я прикрепляю кожух к распорным шпилькам и коллектору с помощью калибра 15. 2- 1⁄2 -дюйм. гвозди расположены примерно через каждые 16 дюймов. Я очень доволен тем, как выглядит дверь и насколько хорошо она приглушает звук моего воздушного компрессора за ней.

  ---

  Основы дверей сарая



  Установка направляющей одним из трех способов

  1. Установите сплошную 2-кратную блокировку за готовой стеной для монтажа направляющей. Для этого метода закажите гусеницу с уже просверленными отверстиями. Это метод, который использовал автор, и он обеспечивает равномерное расположение крепежных винтов вдоль направляющей.
  2. Надежно прикрепите отрезок сплошного материала к готовой стене и прикрепите к нему направляющую. Приклад также выступает в роли кожуха головки. Для этого метода вы также должны заказать гусеницу с просверленными отверстиями.
  3. Установите направляющую непосредственно на стойки стены. Для этой установки следует заказывать гусеницу без просверленных отверстий. Вместо этого вам нужно будет найти шпильки, а затем самостоятельно просверлить дорожку, чтобы они совпадали с расположением шпилек. Маловероятно, что отверстия будут расположены равномерно.



  Расчет правильной длины гусеницы Длина дорожки зависит от типа оборудования. С авторской комбинацией фурнитуры и двери это в два раза больше ширины проема, плюс ширина одного бокового наличника, плюс дополнительные 1⁄2 дюйма с каждой стороны. Этот дополнительный 1⁄2 дюйма позволяет дверце быть заподлицо с краем кожуха в закрытом состоянии и позволяет центрировать подвеску на стойке.
  Подгонка стоек к корпусу Стойки, входящие в комплект фурнитуры, отдаляют дверь от стены, чтобы она могла скользить, не ударяя по корпусу. Длина зазора указывается при заказе оборудования. Здесь автор выбрал стойки длиной 2 дюйма, распространенную длину, поскольку она хорошо работает с дверью толщиной 1- 3/4 дюйма и корпусом толщиной 5/4 дюйма. Винты с запаздыванием крепят направляющую к стене через стойки и обрабатываются в соответствии с направляющей. Изготовитель фурнитуры подбирает длину винтов в соответствии с длиной стоек, но для толстых стен или стен необычной конструкции могут потребоваться более длинные винты.
  Правильно расположите нижнюю направляющую Нижняя направляющая входит в комплект поставки. Когда он находится в правильном месте, половина длины направляющей видна, когда дверь полностью открыта или полностью закрыта. Это предотвращает раскачивание двери на направляющей и облегчает ее снятие.

  ---

  Установка гусеницы с ригелем

  Найдите дорожку. После того, как косяки будут установлены по отвесу и уровню, отметьте расположение головной и боковых обшивок с помощью металлолома. В этом случае гусеница должна находиться не менее чем на 90 483 1/4 90 484 дюйма над верхней частью кожуха головки.
  Отметьте отверстия. Брелок из фанеры удерживает направляющую, пока отверстия для шурупов переносятся на стену. ГК — это ширина корпуса головки плюс 1⁄4 дюйма. Конец располагается так, чтобы на 1⁄2 дюйма выходить за внешний край бокового кожуха, на который приходится упор колеса.
  Закрепите гусеницу. Просверлив отверстия спиральным сверлом, прикрепите направляющую к стене с помощью прилагаемого крепежа. Начиная с центра, двигайтесь к концам, где расположены Г-образные упоры для колес.

  ---

  Найдите оборудование

  Поднимите дверь. Сначала отрежьте дверь так, чтобы она находилась на 1/4 дюйма ниже направляющей и на 1/2 дюйма над чистым полом. Затем проложите его по отвесу и поместите ролики на гусеницу. Отцентрируйте монтажные кронштейны в стойках двери и начертите отверстия для винтов для сверления.

  ---

  Направляющая насадка для направляющей канавки

  Вырежьте прорезь. Г-образная направляющая, установленная на полу, предотвращает раскачивание двери и удары о стену или короб при открытии и закрытии. Направляющая совмещается с канавкой, сделанной фрезой в нижней части двери.

  ---

  Окончательная информация

  Повесить дверь. С помощью помощника установите тяжелую дверь на направляющую. В отличие от распашных дверей, которые частично поддерживаются косяками, амбарные двери полагаются исключительно на свою фурнитуру и ее соединение с рамой. Важно исправить любую слабую раму, прежде чем вешать такие тяжелые двери, как эта.
  Установите направляющую. Отодвиньте нижнюю направляющую от стены так, чтобы она совпадала с направляющей выше. Один из двух крепежных винтов доступен при полностью открытой дверце, а другой доступен при полностью закрытой дверце. Это гарантирует, что дверь можно будет снять в будущем.
  Завершить корпусом. Ворота типа «амбар» обшиваются так же, как и обычные распашные двери. Закрепите внутренний край кожуха с помощью калибра 18. гвозди, затем закрепите внешний край с помощью 15-ga. закончить ногти.

  ---

  Направляющие и фурнитура на любой вкус

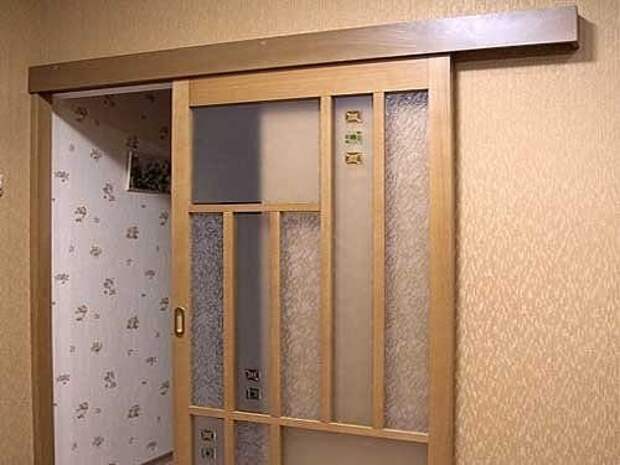

  Фурнитура для раздвижных дверей берет свое начало в деревенской архитектуре, но также доступна ультрасовременная фурнитура высокого стиля. Скрытие направляющей под балдахином также может изменить внешний вид или помочь новой раздвижной двери вписаться в существующий декор.

  	Скрытый
  Ненавязчивый
  Ультрасовременный

  Нажмите кнопку Просмотр PDF ниже, чтобы прочитать статью полностью.

  Установка собачьей двери в раздвижную стеклянную дверь

  Инструкции по установке цельной алюминиевой панели PDF

  Расшифровка видео

  Я покажу вам, как установить термопанель Patio Pacific.


   ШАГ ПЕРВЫЙ

  Выньте панель из коробки, вы найдете все инструкции, а также защитный слой из пеноматериала и ограничитель сквозняка. Удостоверьтесь, что вы не наносите никаких уплотнителей, пока не поместите панель в свой тракт и не будете уверены, что она подойдет как к вашей двери, так и к вашему питомцу.



    ШАГ ВТОРОЙ

  Чтобы установить панель на направляющую, сначала ослабьте винты с накатанной головкой. Это освободит пружинный механизм. Вы собираетесь поместить верхнюю часть панели в верхнюю часть направляющей, а нижнюю — в нижнюю правую часть этой направляющей. А потом вы собираетесь сдвинуть все это в дверной косяк у стены.

    ШАГ ТРЕТИЙ

  На этом этапе вы можете затянуть эти винты с накатанной головкой, чтобы убедиться, что они подходят к вашей двери. В некоторых случаях это может быть проще сделать снаружи пути, если стенка пути внутри слишком высока. Закройте раздвижную дверь напротив двери для домашних животных, чтобы убедиться, что нет зазоров. Если есть пробелы, обратитесь к хитростям и обходным путям, включенным в ваш пакет.

    ШАГ ЧЕТВЕРТЫЙ - РЕГУЛИРУЕМЫЙ ПЕРЕХОД

  Все наши термопанели и панели быстрого приготовления снабжены регулируемым пользователем шагом. Это позволяет вам изменить высоту откидной створки от земли, чтобы сделать ее наиболее удобной для вашего питомца. После того, как вы определили, что дверь подходит по размеру для вашего питомца, вы можете снять панель и нанести уплотнитель.



    ШАГ ПЯТЫЙ – ЗАЩИТНАЯ ЗАЩИТА

  Положите панель на бок, чтобы нанести защитную пленку. От конца панели вверх по направлению к пружинному механизму приклейте уплотнитель внутрь канала, постепенно разворачивая его. Когда закончите, обрежьте ножницами. Когда вы доберетесь до верха, проще всего отрезать кусок уплотнителя, чтобы приклеить его непосредственно к раздвижной стеклянной двери.

    ШАГ ШЕСТОЙ -   Ограничитель сквозняка

  Вы можете установить ограничитель сквозняка на задний край раздвижной панели здесь или на задний край раздвижной панели здесь или снаружи здесь. Если он слишком широкий, вы также можете обрезать его вдоль, но будьте осторожны, чтобы не обрезать слишком много, так как это помешает ему выполнять свою работу. Также помните, что вы хотите, чтобы пробка едва касалась стекла; если вы перекроете слишком много, вы изнашиваете клей и не будете оставаться установленным надолго.

    ШАГ СЕДЬМОЙ - ЗАМКИ И ЗАЩИТА

  Вместе с панелью у вас также будет зажимной замок. Зажимной замок просто защелкнется на направляющей стене и предотвратит смещение раздвижной двери за пределы размещения замков.



  ДВУХКОМПОНЕНТНЫЕ ПАНЕЛИ

  Инструкция по установке двухкомпонентной алюминиевой панели PDF


   ШАГ ПЕРВЫЙ

  Совместите верхнюю часть стеклянной панели с соединительной частью алюминиевой панели. Вставьте алюминиевые разъемы в отверстия в нижней части верхней части стеклянной панели. Убедитесь, что запорная крышка и винты с накатанной головкой находятся на одной стороне.


   ШАГ ВТОРОЙ

  Осторожно постучите нижней поверхностью панели о землю, чтобы полностью вставить разъемы. Защищайте твердые поверхности от царапин. Компоненты панели предназначены для очень плотного скольжения.


   ШАГ ТРЕТИЙ

  Скрепите две панели вместе с помощью четырех винтов с шестигранной головкой из нержавеющей стали, которые находятся в упаковке панели. Используйте шестигранный ключ, чтобы затянуть винты так, чтобы две половинки двери были стянуты вместе.



    ВНИМАНИЕ! это сделано намеренно, чтобы обеспечить плотную посадку. Панели будут сжиматься при затягивании винтов.



   Замена створки в дверце для домашних животных Endura с откидной панелью



   Стенограмма видео
    НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
   Вам понадобится крестообразная отвертка № 2 (предпочтительнее магнитная) и плоская отвертка.

    ШАГ ПЕРВЫЙ
   Положите панель на бок так, чтобы вы могли видеть отверстия для винтов, которые находятся в боковой части панели с обеих сторон. Удалите 2 винта с каждой стороны, ближайшей к нижней части панели.

    ШАГ ВТОРОЙ
   Поднимите панель, чтобы найти второй набор винтов, обычно примерно на треть пути через поперечину прямо под стеклом. Ослабьте два винта на четверть оборота. Сдвиньте клапан в сборе из нижней части панели, чтобы добраться до клапана.

    ЭТАП ТРЕТИЙ
   Найдите стержень, удерживающий клапан. Если у вас есть стопорные кольца, которые удерживают стержень на месте, вы можете снять одно с помощью отвертки с плоской головкой, а затем выдвинуть стержень. Снимите старую заслонку.

    ШАГ ЧЕТВЕРТЫЙ
   С помощью фена слегка нагрейте сильфоны, это стороны клапана в форме гармошки, и растяните их, чтобы обеспечить надлежащее уплотнение после установки.

    ШАГ ПЯТЫЙ
   Вставьте стержень обратно. Если у вас есть стопорные кольца, задвиньте одно из них на конец стержня. Убедитесь, что вы снова надели кольцо зубцами, направленными в сторону от лоскута.

    ШАГ ШЕСТОЙ
   Вставьте откидную створку на место в нижней части панели. Убедитесь, что пазы для фиксирующей крышки находятся на той же стороне, что и винты с накатанной головкой в ​​верхней части панели. Привинтите нижнюю часть 2 винтами, которые были удалены.

    ШАГ СЕДЬМОЙ
   Затяните винты под поперечиной. Готово.

   Регулировка шага в панелях закрылков Endura

   Расшифровка видео
    НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
   Отвертка Phillips.

    ШАГ ПЕРВЫЙ
   Открутите нижние винты с обеих сторон. Легче всего держать панель на земле, сбоку между ногами, чтобы получить максимальный рычаг.
    ШАГ ВТОРОЙ
   Ослабьте средние винты под стеклом, поверните на один оборот.

    ШАГ ТРЕТИЙ
   Снимите крышку и раму с панели, а также любые распорки, которые вы хотите разместить под крышкой.
    ШАГ ЧЕТВЕРТЫЙ
   Снимите нижнюю часть. Это может быть немного сложно, так что просто немного потяните.

    ШАГ ПЯТЫЙ
   Вставьте клапан, прокладки и нижнюю часть обратно в панель. Примечание: нижняя часть должна оставаться внизу.
    ШАГ ШЕСТОЙ
   Убедитесь, что фиксирующая крышка находится на той же стороне, что и винты с накатанной головкой, и что крышка не перевернута.

    ШАГ СЕДЬМОЙ
   Затяните все винты, готово!

   Переступание Примечания
   «Переступание» — это высота нижней части двери для домашних животных над землей. Другими словами, это высота, которую питомец должен «перешагнуть», чтобы использовать дверцу для домашних животных. Этот размер чрезвычайно важен для процесса установки двери для домашних животных!
   В идеале верхняя часть дверного щитка должна быть не ниже высоты питомца в холке (верхняя часть плеча). Обычно вам нужно будет увеличить высоту переступания, чтобы поднять клапан достаточно высоко. Например: у вашей собаки 22 дюйма в холке, и вы покупаете новую дверцу для домашних животных с откидной створкой 15 дюймов. Вам понадобится 7-дюймовый переступ, чтобы поднять верхнюю часть клапана достаточно высоко. Если вы приобрели 19-дюймовый клапан, вам понадобится только 3-дюймовый переступ.
   Как правило, чем короче По мере того, как собаки стареют или страдают артритом, становится все труднее проходить через собачьи двери с более высоким переступанием.0003
   При установке двери для домашних животных в дверь или стену можно выбрать размер переступа. Однако для большинства террасных панелей переступье фиксировано. Исключение составляют Quick Panel 3 и Thermo Panel 3e, которые имеют запатентованную регулируемую пользователем ступеньку.
   Измерение высоты гусеницы


   С помощью линейки измерьте внутреннюю часть гусеницы, от самого верха до самого низа. Всегда сравнивайте высоту направляющей с диапазонами регулировки, указанными для различных дверок для домашних животных. Endura Flap предлагает нестандартную высоту для ползунков и окон нестандартного размера, чтобы вы могли установить идеальную дверь для домашних животных. Большинство других - нет.
   Измерьте внутреннюю часть направляющей с помощью рулетки или линейки от самой глубокой части вверх внутри верхней направляющей и вниз в самую глубокую часть внутри нижней направляющей. Не думайте, что это гусеница «стандартного» размера, очень важно иметь точные размеры.
